1 GPS Személyi Nyomkövető Felhasználói kézikönyv V6.3 SAT-26

2 Tartalomjegyzék 2. Biztonsága érdekében Műszaki jellemzők Így kezdjük A készülék és kiegészítői Nézetek Funkcionális részek Első használat A jelszó megváltoztatása Időzóna beállítása Nyomkövetés Pozíció lekérdezés Pozíció lekérdezés hívással Periodikus pozíció jelentés aktiválása A Google Föld és a Google térkép használata Követés Webtrack szerveren Követés a Szerver és a nyomkövető készülék közötti GPRS üzenetekkel (a Meiligao Protokoll felhasználásával) A nyomkövető készülék GPRS azonosítójának (GPRS ID) beállítása GPRS APN (Access Point Name) beállítása IP cím és Port beállítása DNS Szerver IP cím beállítása (opcionális) GPRS nyomkövetés engedélyezése GPRS intervallum beállítása Nyomkövetés a GpsGate programmal Telefonszámok autorizációja Hívás funkció Telefonhívás fogadása Telefonhívás kezdeményezése Hangerő szabályozása Riasztás gyorshajtásnál Riasztás helyváltoztatásra/földrajzi behatárolás Riasztás helyváltoztatásra Riasztás földrajzi behatárolás átlépésénél Lehallgatás, (környezet figyelés) Életjel intervallum beállítása Energiatakarékos üzemmód Gyári paraméterek visszaállítása Jelszó visszaállítás Paraméter szerkesztő (Parameter Editor) Szerzői jogok és a felelősség korlátozása Függelék 1. Az SMS parancsok listája Függelék 2. Hibakeresés Elérhetőségek

3 1. Áttekintés A SAT-26 egy kis méretű, könnyen használható GPS/GPRS alapú személyes nyomkövető eszköz. A SAT-26 készülékbe be van építve egy s pontos pozíció adatokat szolgáltató GPS modul. A pozíció adatokat a készülék a GSM képességeit kihasználva továbbítja egy előzetesen megadott mobil telefonra, vagy központi szerverre. Így lehetővé válik a nyomkövető készüléket viselő személyek, házi kedvencek távoli monitorozása. A készülék különleges tulajdonsága, hogy rendelkezik beépített mikrofonnal és hangszóróval. Így, hasonlóan egy közönséges mobil telefonhoz, kétirányú beszéd-kapcsolatra is alkalmas. A beszéd kapcsolatot a nyomkövető készülék felhívásával aktiválhatja a felügyelettel megbízott személy, vagy az SOS gomb megnyomásával a készülék viselője. SAT-26 az alábbi funkciókkal és tulajdonságokkal rendelkezik: SMS és GPRS TCP/UDP kommunikáció (Saturnus Protokoll felhasználásával) Pozíció lekérdezés (Track on demand) Pozíció megjelenítése közvetlenül mobil telefonon Periodikus pozíciójelentés Kétirányú hang kapcsolat Lehallgatás (környezet figyelés) Beépített mozgásérzékelő (a fogyasztás csökkentése érdekében) SOS pánik gomb Riasztás alacsony akku töltöttségnél Riasztás gyorshajtásnál Riasztás helyváltoztatásra Riasztás földrajzi behatárolás átlépésénél Riasztás GPS vétel megszűnésére Három nyomógomb telefonhívás kezdeményezésére és/vagy SMS küldésére 2. Biztonsága érdekében Olvassa el ezeket az egyszerű iránymutatásokat. Figyelmen kívül hagyásuk veszélyes lehet, vagy törvénybe ütközhet. Biztonságos bekapcsolás Ne kapcsolja be a SAT_26 készülékét, ahol tilos a vezeték nélküli telefon használata, vagy a készülék működése rádiófrekvenciás zavart vagy veszélyt okozhat. Kapcsolja ki kórházban Tartsa be a korlátozásokat. Orvosi készülékek közelében kapcsolja ki a SAT-26 készülékét. Kapcsolja ki repülőgépen Tartsa be a korlátozásokat Rádiófrekvenciás készülékek használata zavarokat okozhat a repülőgépen. Kapcsolja ki tankoláskor Kapcsolja ki SAT-26 készülékét tankoláskor. Na használja azt - 3 -

4 Kapcsolja ki robbantási terület közelében. A készülék javítása Vízállóság üzemanyagok vagy vegyi anyagok közelében. Tartsa be a korlátozásokat. Ne használja a SAT-26 készülékét, ha robbantás van előkészületben vagy folyamatban. A SAT-26 készülék javítását csak szakképzett személyek végezhetik. A SAT-26 készülék nem teljesen vízálló. Tartsa szárazon. Nedves környezetben használjon vízmentes tokot. 3. Műszaki jellemzők Megnevezés Töltő feszültség Belső akkumulátor Méretek Súly Működési hőmérséklet Páratartalom GSM modul GPS vevő GPS érzékenység GPS Frekvencia C/A Kód Csatornák Pozíció pontossága Specifikáció DC V/400mA (Mini USB csatlakozó) Újra tölthető és kivehető 3.7V / 950 mah akkumulátor 78 mm 45 mm 21 mm (14mm) 70g (akkumulátorral együtt) C 5% - 95% nem kicsapódó Négy sávos GSM (850/900/1800/1900Mhz) Legújabb GPS SIRF-Star III chipset -158 dbm L1, MHz MHz chip frekvencia 20 csatorna, összes vett jel feldolgozásával 10 méter, 2D RMS átlag Sebesség pontossága 0.1 m/s Óra pontossága 1 μs, GPS időhöz szinkronizálva Alap vonatkoztatási rendszer WGS-84 (World Geodetic System 1984) Pozíció meghatározása 0.1 mp, átlagosan Forró start 1 mp, átlagosan Meleg start 38 mp, átlagosan Hideg start 42 mp, átlagosan Legnagyobb magasság 18,000 méter Legnagyobb sebesség 515 m/sec. Legnagyobb gyorsulás 4g (40 m/sec 2 ) Max. gyorsulás változás (jerk) 20 m/sec 3 Működési idő 50 óra energiatakarékos üzemmódban, 10 normál üzemmódban LED kijelzők Nyomógombok 3 LED (bekapcsolt állapot, GPS, GSM és egyéb állapot) 3 gomb (SOS/B/C) telefonhívás hívás kezdeményezésére és SMS küldésre - 4 -

5 4.Így kezdjük Ez a fejezet azt írja le, hogyan tudja üzembe helyezni a SAT-26 készülékét. 4.1 A készülék és kiegészítői A doboz tartalma: SAT-26 Akkumulátor Hálózati töltő Autós töltő USB kábel CD 4.2 Nézetek Elölnézet Oldalnézetek Hátulnézet 4.3 Funkcionális részek Az Ön SAT-26 készülékének négy nyomógombja és három különböző színű LED-je van, amelyek a készülék pillanatnyi állapotának kijelzésére szolgálnak - 5 -

6 Piros LED az akkumulátor állapotának kijelzésére Sötét Villog (0.1 mp gyakorisággal) Folyamatosan világit Villog (1 mp be, 2 mp ki) A készülék ki van kapcsolva, és az akkumulátor teljesen fel van töltve Akkumulátor töltöttsége alacsony Akku töltődik A készülék be van kapcsolva Kék LED a GPS vevő állapotának jelzésére Folyamatosan világit Villog (0.1 mp gyakorisággal) Villog (0.1 mp be, 2.9 mp ki) Villog (1 mp be, 2 mp ki) A készülék egyik gombja éppen használatban van A készülék bekapcsolása folyamatban van GPS modul szinkronizált állapotban GPS vétel megszűnt Zöld LED a GSM állapot kijelzésére Folyamatosan világit Villog (0.1 mp gyakorisággal) Villog (0.1 mp be, 2.9 mp ki) Villog (1 mp be, 2 mp ki) Hívás érkezet / hívás kezdeményezés A készülék bekapcsolása folyamatban van A készülék felkapcsolódott a GSM hálózatra A készülék nem kapcsolódik a GSM hálózathoz Nyomógombok Bekapcsoló gomb SOS gomb Nyomja meg 3-5 mp időtartamra a készülék be- ill. kikapcsolásához Egy előre rögzített telefonszám felhívására és / vagy SMS küldéséhez a megadott számra. Bejövő hívásnál a hívás fogagására. Beszélgetés alatt a hangerő növelésére. B nyomógomb Egy előre rögzített telefonszám felhívására és / vagy SMS küldéséhez a megadott számra. Bejövő hívásnál a hívás elutasítására, a hívás leállításra, vagy a beszélgetés befejezésére. C nyomógomb Egy előre rögzített telefonszám felhívására és / vagy SMS küldéséhez a megadott számra. Beszélgetés alatt a hangerő csökkentésére. Egyéb csatlakozók Mini USB Használható az akkumulátor töltésére, a készülék firmware és konfiguráció PC-ről történő frissítésére. (A csatlakozáshoz USB adatkábel vagy USB Soros port adapter szükséges) Nyakpánt beakasztója Nyakpánt csatlakoztatására

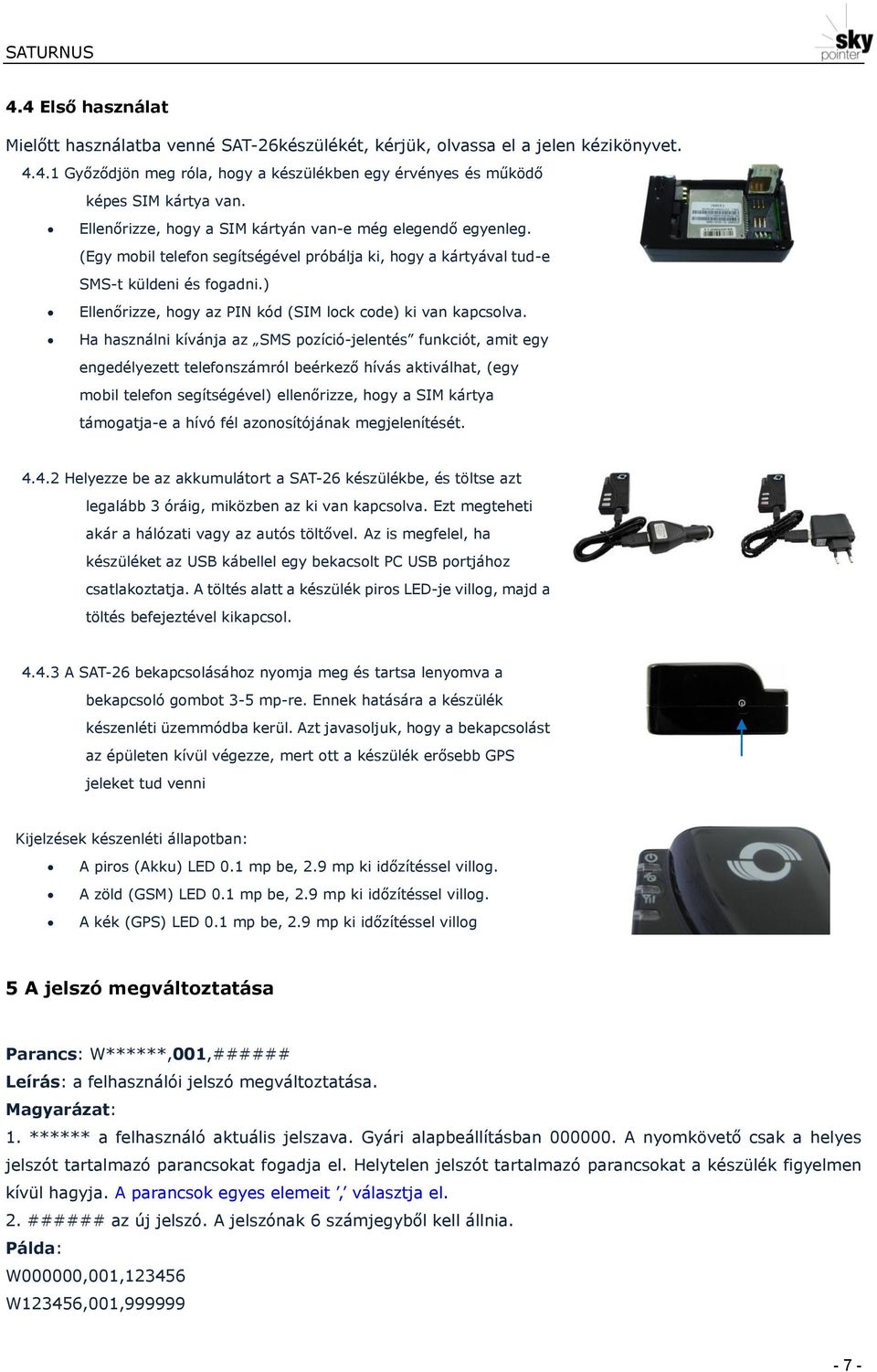

7 4.4 Első használat Mielőtt használatba venné SAT-26készülékét, kérjük, olvassa el a jelen kézikönyvet Győződjön meg róla, hogy a készülékben egy érvényes és működő képes SIM kártya van. Ellenőrizze, hogy a SIM kártyán van-e még elegendő egyenleg. (Egy mobil telefon segítségével próbálja ki, hogy a kártyával tud-e SMS-t küldeni és fogadni.) Ellenőrizze, hogy az PIN kód (SIM lock code) ki van kapcsolva. Ha használni kívánja az SMS pozíció-jelentés funkciót, amit egy engedélyezett telefonszámról beérkező hívás aktiválhat, (egy mobil telefon segítségével) ellenőrizze, hogy a SIM kártya támogatja-e a hívó fél azonosítójának megjelenítését Helyezze be az akkumulátort a SAT-26 készülékbe, és töltse azt legalább 3 óráig, miközben az ki van kapcsolva. Ezt megteheti akár a hálózati vagy az autós töltővel. Az is megfelel, ha készüléket az USB kábellel egy bekacsolt PC USB portjához csatlakoztatja. A töltés alatt a készülék piros LED-je villog, majd a töltés befejeztével kikapcsol A SAT-26 bekapcsolásához nyomja meg és tartsa lenyomva a bekapcsoló gombot 3-5 mp-re. Ennek hatására a készülék készenléti üzemmódba kerül. Azt javasoljuk, hogy a bekapcsolást az épületen kívül végezze, mert ott a készülék erősebb GPS jeleket tud venni Kijelzések készenléti állapotban: A piros (Akku) LED 0.1 mp be, 2.9 mp ki időzítéssel villog. A zöld (GSM) LED 0.1 mp be, 2.9 mp ki időzítéssel villog. A kék (GPS) LED 0.1 mp be, 2.9 mp ki időzítéssel villog 5 A jelszó megváltoztatása Parancs: W******,001,###### Leírás: a felhasználói jelszó megváltoztatása. Magyarázat: 1. ****** a felhasználó aktuális jelszava. Gyári alapbeállításban A nyomkövető csak a helyes jelszót tartalmazó parancsokat fogadja el. Helytelen jelszót tartalmazó parancsokat a készülék figyelmen kívül hagyja. A parancsok egyes elemeit, választja el. 2. ###### az új jelszó. A jelszónak 6 számjegyből kell állnia. Pálda: W000000,001, W123456,001,

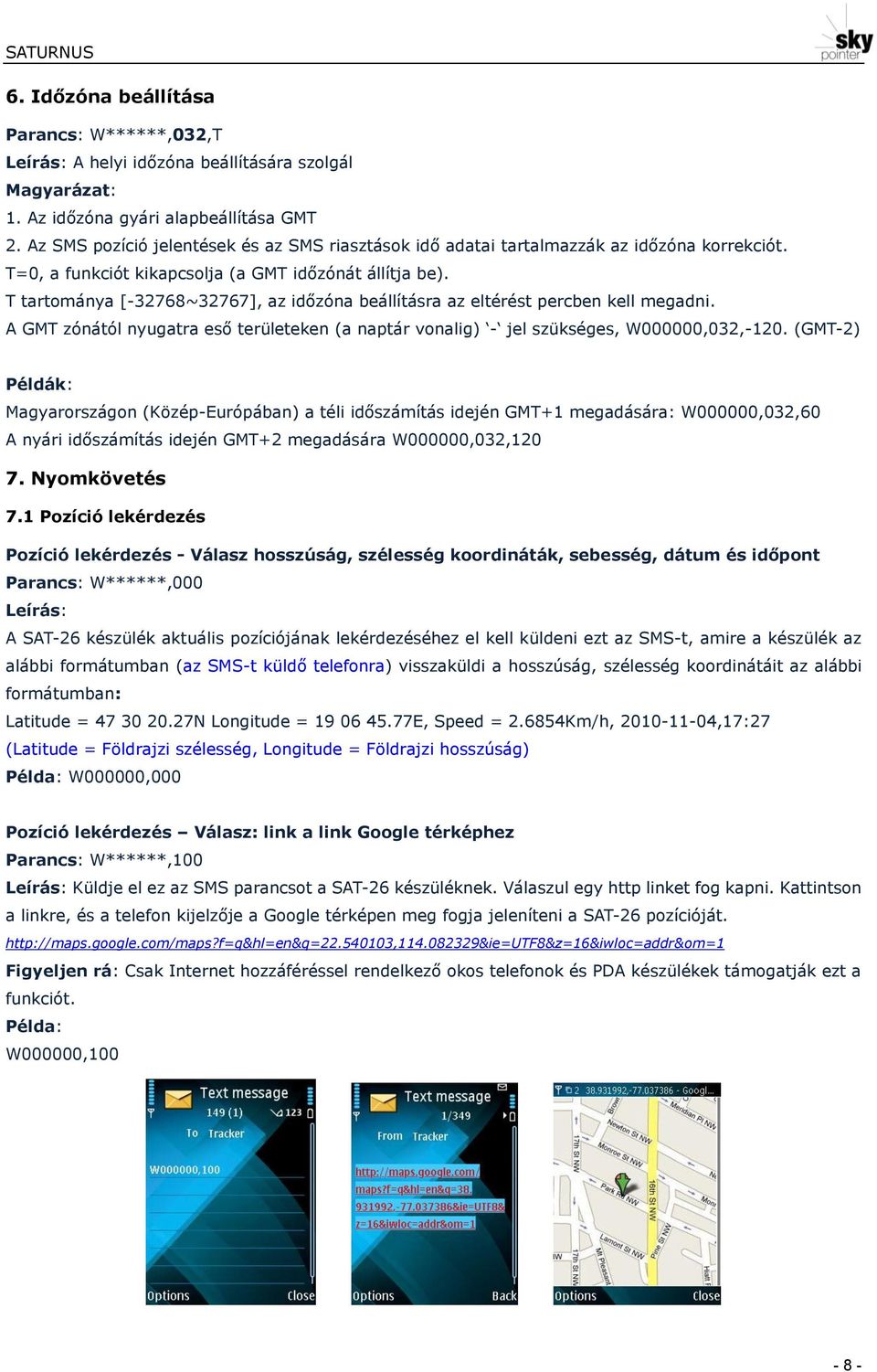

8 6. Időzóna beállítása Parancs: W******,032,T Leírás: A helyi időzóna beállítására szolgál Magyarázat: 1. Az időzóna gyári alapbeállítása GMT 2. Az SMS pozíció jelentések és az SMS riasztások idő adatai tartalmazzák az időzóna korrekciót. T=0, a funkciót kikapcsolja (a GMT időzónát állítja be). T tartománya [-32768~32767], az időzóna beállításra az eltérést percben kell megadni. A GMT zónától nyugatra eső területeken (a naptár vonalig) - jel szükséges, W000000,032,-120. (GMT-2) Példák: Magyarországon (Közép-Európában) a téli időszámítás idején GMT+1 megadására: W000000,032,60 A nyári időszámítás idején GMT+2 megadására W000000,032, Nyomkövetés 7.1 Pozíció lekérdezés Pozíció lekérdezés - Válasz hosszúság, szélesség koordináták, sebesség, dátum és időpont Parancs: W******,000 Leírás: A SAT-26 készülék aktuális pozíciójának lekérdezéséhez el kell küldeni ezt az SMS-t, amire a készülék az alábbi formátumban (az SMS-t küldő telefonra) visszaküldi a hosszúság, szélesség koordinátáit az alábbi formátumban: Latitude = N Longitude = E, Speed = Km/h, ,17:27 (Latitude = Földrajzi szélesség, Longitude = Földrajzi hosszúság) Példa: W000000,000 Pozíció lekérdezés Válasz: link a link Google térképhez Parancs: W******,100 Leírás: Küldje el ez az SMS parancsot a SAT-26 készüléknek. Válaszul egy http linket fog kapni. Kattintson a linkre, és a telefon kijelzője a Google térképen meg fogja jeleníteni a SAT-26 pozícióját. Figyeljen rá: Csak Internet hozzáféréssel rendelkező okos telefonok és PDA készülékek támogatják ezt a funkciót. Példa: W000000,

9 7.2 Pozíció lekérdezés hívással Hívja fel a SAT-26 készüléket mobiljáról, majd néhány csöngetés után szakítsa meg a hívást. Válaszként a SAT-26 SMS-ben visszaküldi pozíció adatait az alábbi formátumban Latitude = N Longitude = E, Speed = Km/h, ,17: Periodikus pozíció jelentés aktiválása Parancs: W******,002,XXX Leírás: A parancs a készülékben beállítja a periodikus (folyamatos) SMS pozíció jelentés küldését és a jelentések közötti intervallumot. Magyarázat: 1. XXX a jelentések közötti idő percekben. 2. Ha XXX=000 kikapcsolja a periodikus pozíciójelentés üzemmódot. 3. XXX paraméter mindig 3 számjegyből áll, kezdő nullát nem lehet elhagyni. Példa: W000000,002,030 A készülék 30 percenként jelenteni fogja a pozícióját a mobiljára. 7.4 A Google Föld és a Google térkép használata Töltse le a Goggle Föld programot linkről. Indítsa el a programot (További információkkal vagy a oldalakon a Súgó (Help) lehet segítségére.) Írja be a hosszúsági és szélességi adatokat, amiket a SAT-26 készüléktől SMS-ben kapott a megfelelő mezőkbe, és a Google Föld vagy a Google Térkép meg fogja jeleníteni a készülék pozícióját. Példa: Ha az SMS-ben ezt kapta: Latitude = N Longitude = E Írja be az értékeket, ahogy ezt lenti ábrák mutatják: (Figyeljen rá: A koordinátákat a következő formában kell beírni: N E) Az alkalmazások meg fogják mutatni a térképen a nyomkövető pozícióját: - 9 -

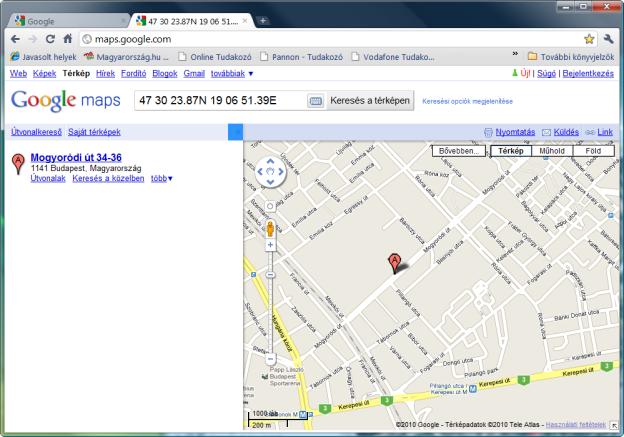

10 A pozíció megjelenítésre Ön a PDA készüléken vagy a navigátorán (PDN) telepített térkép programot is felhasználhatja. 7.5 Követés Webtrack szerveren Ha rendelkezik a Webtrack szerverhez belépési név és jelszó kombinációval, akkor megfelelő előkészítés (konfiguráció) után az SAT-23 eszköz követhető a Webtrack internetes szerverrel is. Webtrack rendszer 7.6 Követés a Szerver és a nyomkövető készülék közötti GPRS üzenetekkel (a Saturnus Protokoll felhasználásával) A nyomkövető készülék GPRS azonosítójának (GPRS ID) beállítása Parancs: W******,010,ID Leírás: Beállítja a nyomkövető digitális azonosítóját. Figyeljen rá: GPRS azonosító (ID) nem lehet 14 számjegynél hosszabb. Példa: W000000,010, GPRS APN (Access Point Name) beállítása Parancs: W******,011,APN,Felhasználói_név,Jelszó Leírás: Beállítja a nyomkövetőben az APN paramétert és a hozzá kapcsolódó további adatokat Megjegyzések: 1. Az APN Felhasználói_Név és a Jelszó opcionális paraméterek. Ha nem szükségesek, csak az APN-t kell megadni; 2. APN paraméter gyári alapbeállítása CMNET ; 3. APN + Felhasználói_név + Jelszó együttesen nem lehet több 39 karakternél. Példa: W000000,011,CMNET,Meiligao,6688; W000000,011,CMNET Access Point Name = Hozzáfárési Pont Név

11 7.6.3 IP cím és Port beállítása Parancs: W******,012,IP,Port Leírás: Beállítja a készülékben a nyomkövető szolgáltató szerverének IP címét vagy domain nevét és a Port számot Megjegyzések: Port: a szerveren kijelölt port száma, tartománya [1~65534] Példa: W000000,012, ,8500 (IP cím) W000000,012, (domain név) DNS Szerver IP cím beállítása (opcionális) Parancs: W******,009,DNS Server IP Leírás: Ha az előbbi (W******,012,IP,Port) parancsban domain nevet használ, akkor be kell állítania a DNS szerver IP címét a W******,009,DNS Server IP paranccsal. Amennyiben a kommunikáció így nem működik, előfordulhat, hogy a DNS szerver IP címe helytelen. Javasoljuk, ellenőrizze ezt a GSM szolgáltatójánál, majd küldje el újra (domain névvel) a W******,012,IP, Port parancsot. Példa: W000000,009, GPRS nyomkövetés engedélyezése Parancs: W******,013,X Leírás: engedélyezi a GPRS nyomkövetési funkciót. Megjegyzések: X=0, kikapcsolja GPRS nyomkövetést (gyári alapbeállítás); X=1, engedélyezi GPRS nyomkövetést TCP protokoll használatával X=2, engedélyezi GPRS nyomkövetést UDP protokoll használatával Példa: W000000,013, GPRS intervallum beállítása Parancs: W******,014,XXXXX Leírás: Beállítja a periodikus GPRS nyomkövető üzenetek közötti intervallumot Megjegyzések: XXXXX: a GPRS üzenetek közötti intervallumot adja meg 10 mp egységekben, a paraméter tartománya [00001~65535] XXXXX mindig öt számjegyből áll, a kezdő nullákat nem lehet elhagyni. XXXXX=00000, kikapcsolja a funkciót; Az alábbi példában a nyomkövetőt arra állítjuk be, hogy az 600 mp (10 perc) intervallummal küldje a GPRS nyomkövető üzeneteket. Példa: W000000,014,00060 A készülék a 600 mp 10 perc) intervallumokkal fogja küldeni a GPRS üzeneteket További információk érdekében, javasoljuk, tanulmányozza a GPRS kommunikációs protokollt

12 7.7 Nyomkövetés a GpsGate programmal A SAT-26 támogatja a GpsGate programot. További információkért keresse a Saturnus Kft-t. 8. Telefonszámok autorizációja Parancs: W******,003,F,P,T1 vagy W******,003,F,P,T1,T2 (opcionális) Leírás: Hozzárendeli telefonszámokat a nyomógombokhoz, az SMS gombnál megadja a telefonszámot, amelyre az SMS pozíciójelentéseket és a riasztásokat küldi a készülék. Magyarázat: F=0, kikapcsolja a funkciót; (gyári alapbeállítás) F=1, a készülék csak SMS-t küld a megadott telefonszámra; F=2, a készülék csak hívhatja a megadott telefonszámot; F=3, az SMS küldés és a hívás engedélyezett. P=1, hozzárendeli a telefonszámot az SOS gombhoz (Bemenet 1); P=2, hozzárendeli a telefonszámot a B nyomógombhoz (Bemenet 2); P=3, hozzárendeli a telefonszámot a C nyomógombhoz (Bemenet 3); T1: A parancsban beállított telefonszám. (Maximum 16 számjegy). Ha azt akarja, hogy egy gombnál az SMS címzettje és a felhívandó telefonszám eltérő legyen, akkor a következő parancs formátumot kell használni: W******,003,F,P,T1,T2. Ebben az esetben T1 az SMS szám és T2 a hívószám. Példa: W000000,003,3,1, (SMS küldés és hívás az SOS gombról) azonos telefonszámra W000000,003,3,1, , (SMS küldés és hívás az SOS gombról) külön telefonszámokra 9. Hívás funkció A beépített hangszóró és mikrofon lehetővé teszi, hogy Ön a SAT-26 készülékét telefonhívások kezdeményezésére és fogadására is használja. 9.1 Telefonhívás fogadása Ha Ön a mobiljáról vagy a vezetékes telefonjáról felhívja a nyomkövető készülékét, a zöld LED világítani fog, miközben a készülék a bejövő hívást csipogással is jelzi. A készülék viselője az SOS gombot megnyomásával a hívást fogadhatja, a B gombbal, pedig elutasíthatja. 9.2 Telefonhívás kezdeményezése Miután Telefonszámok autorizálása parancsokkal hozzárendelte a telefonszámokat az SOS gombhoz, a B és a C nyomógombokhoz, a gombok megnyomásával hívásokat kezdeményezhet a megadott számokra. A B gomb megnyomásával a hívás megszakíthatja, vagy befejezheti a beszélgetést. 9.3 Hangerő szabályozása A beszélgetés alatt az SOS gomb megnyomásával a hangerőt növelheti, a C nyomógombbal, pedig csökkentheti

13 10. Riasztás alacsony akku töltöttségnél Parancs: W******,004,X Leírás: Amikor a SAT-26 akkumulátorának a feszültsége a parancsban megadott küszöbérték alá csökken, a készülék SMS riasztást fog küldeni az SOS gombhoz hozzárendelt SMS számra. Magyarázat: X a beállított feszültség küszöbérték megadásra szolgál. =0, kikapcsolja a funkciót =1, <3.3V =2, <3.4V =3, <3.5V (gyári alapérték) =4, <3.6V =5, <3.7V Példa: W000000,004,2 (riasztás 3,4 V küszöbfeszültség elérésekor) 11. Riasztás gyorshajtásnál Parancs: W******,005,XX Leírás: A parancs gyorshajtás-riasztás aktivizálására szolgál. Ha nyomkövető által érzékelt sebesség nagyobb, mint a parancsban megadott küszöbérték, a készülék SMS riasztást fog küldeni az SOS gombhoz hozzárendelt SMS számra. Magyarázat: XX a sebesség küszöbérték megadása két számjegyben, 10km/óra egységekben XX=00, kikapcsolja a funkciót XX tartománya:[01~20] Példa: W000000,005,08 Ha nyomkövető által érzékelt sebesség nagyobb, mint a 80 km/óra, a készülék SMS riasztást fog küldeni. 12. Riasztás helyváltoztatásra/földrajzi behatárolás 12.1 Riasztás helyváltoztatásra Parancs: W******,006,XX Leírás: Ha a SAT-26 kikerül a parancs vételekor meghatározott pozíciójával, mint középponttal, és a fél oldalhosszával meghatározott négyzet alakú területről, a készülék SMS riasztást fog küldeni az SOS gombhoz hozzárendelt SMS számra. Magyarázat: XX adja meg a négyzet fél oldalhosszát XX=00, kikapcsolja funkciót XX=01, 30m XX =02, 50m XX =03, 100m XX =04, 200m XX =05, 300m XX =06, 500m XX =07, 1000m XX =08, 2000m Példa: W000000,006,06 Ha a nyomkövető kikerül a megadott négyzetből, a készülék SMS riasztást fog küldeni

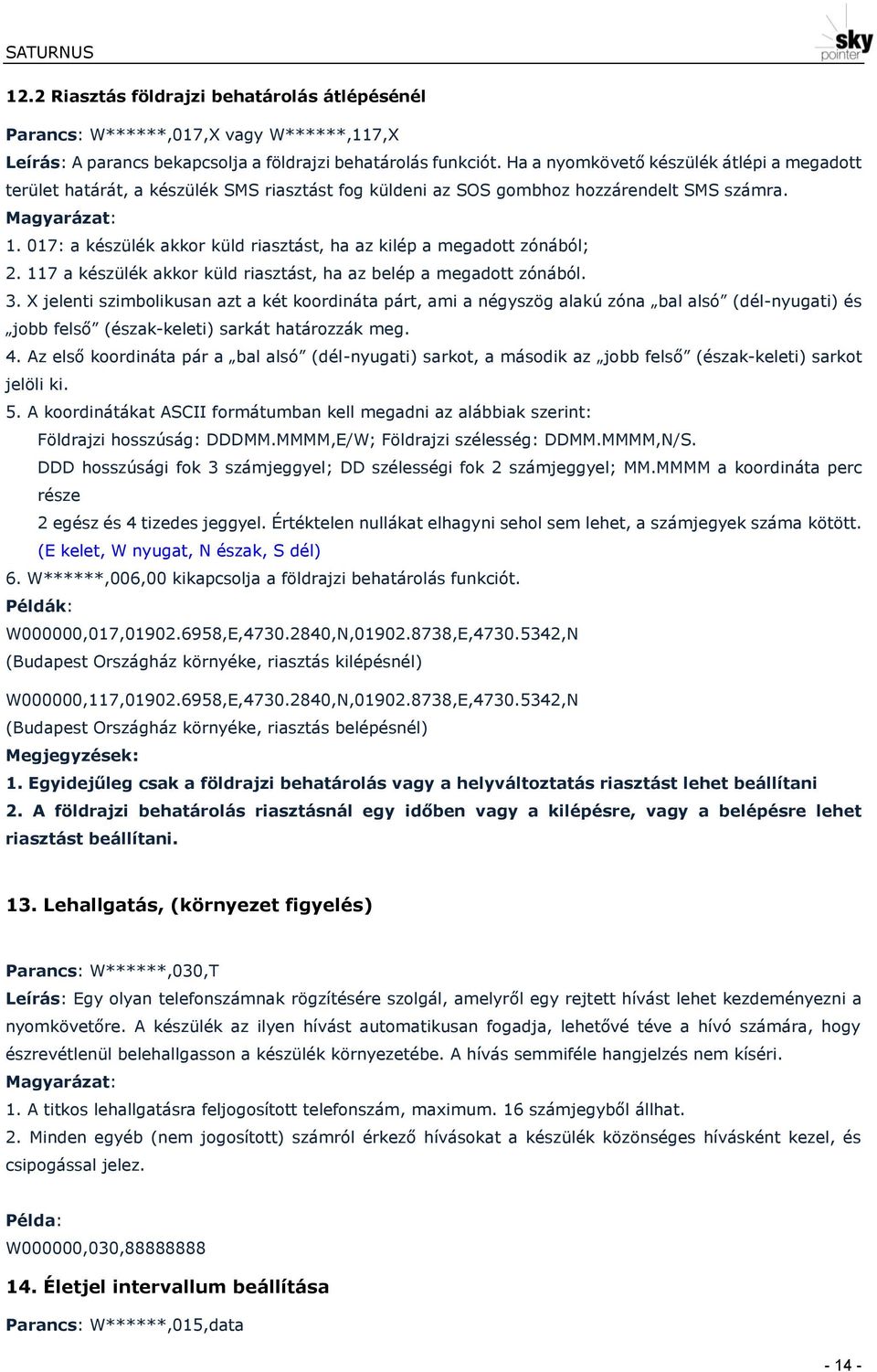

14 12.2 Riasztás földrajzi behatárolás átlépésénél Parancs: W******,017,X vagy W******,117,X Leírás: A parancs bekapcsolja a földrajzi behatárolás funkciót. Ha a nyomkövető készülék átlépi a megadott terület határát, a készülék SMS riasztást fog küldeni az SOS gombhoz hozzárendelt SMS számra. Magyarázat: : a készülék akkor küld riasztást, ha az kilép a megadott zónából; a készülék akkor küld riasztást, ha az belép a megadott zónából. 3. X jelenti szimbolikusan azt a két koordináta párt, ami a négyszög alakú zóna bal alsó (dél-nyugati) és jobb felső (észak-keleti) sarkát határozzák meg. 4. Az első koordináta pár a bal alsó (dél-nyugati) sarkot, a második az jobb felső (észak-keleti) sarkot jelöli ki. 5. A koordinátákat ASCII formátumban kell megadni az alábbiak szerint: Földrajzi hosszúság: DDDMM.MMMM,E/W; Földrajzi szélesség: DDMM.MMMM,N/S. DDD hosszúsági fok 3 számjeggyel; DD szélességi fok 2 számjeggyel; MM.MMMM a koordináta perc része 2 egész és 4 tizedes jeggyel. Értéktelen nullákat elhagyni sehol sem lehet, a számjegyek száma kötött. (E kelet, W nyugat, N észak, S dél) 6. W******,006,00 kikapcsolja a földrajzi behatárolás funkciót. Példák: W000000,017, ,E, ,N, ,E, ,N (Budapest Országház környéke, riasztás kilépésnél) W000000,117, ,E, ,N, ,E, ,N (Budapest Országház környéke, riasztás belépésnél) Megjegyzések: 1. Egyidejűleg csak a földrajzi behatárolás vagy a helyváltoztatás riasztást lehet beállítani 2. A földrajzi behatárolás riasztásnál egy időben vagy a kilépésre, vagy a belépésre lehet riasztást beállítani. 13. Lehallgatás, (környezet figyelés) Parancs: W******,030,T Leírás: Egy olyan telefonszámnak rögzítésére szolgál, amelyről egy rejtett hívást lehet kezdeményezni a nyomkövetőre. A készülék az ilyen hívást automatikusan fogadja, lehetővé téve a hívó számára, hogy észrevétlenül belehallgasson a készülék környezetébe. A hívás semmiféle hangjelzés nem kíséri. Magyarázat: 1. A titkos lehallgatásra feljogosított telefonszám, maximum. 16 számjegyből állhat. 2. Minden egyéb (nem jogosított) számról érkező hívásokat a készülék közönséges hívásként kezel, és csipogással jelez. Példa: W000000,030, Életjel intervallum beállítása Parancs: W******,015,data

15 Leírás: Beállítja folyamatos (periodikus) életjelküldést, és az életjelek közötti intervallumot. Magyarázat: data az életjelek küldése közötti intervallum percekben; data=0, kikapcsolja a funkciót; data tartománya: [1~65535]. Példa: W000000,015,10 A példa szerint a készülék minden 10 percben életjelet fog küldeni 15. Energiatakarékos üzemmód Parancs: W******,026,XX Leírás: A parancs a készüléket, ha az meghatározott ideig inaktív, vagy nyugalomban van, energiatakarékos üzemmódba hozza. Ebben az állapotban nem működik a GPS, és a GSM modul sem küld üzeneteket. Az energiatakarékos üzemmód megszűnik, ha SMS üzenet (parancs) vagy bejövő hívás érkezik, a mozgásérzékelő jelez, vagy a készülék valamelyik gombját megnyomják. Magyarázat: XX=00, kikapcsolja a funkciót. XX tartománya: [01~99], Azt a nyugalmi időtartamot adja meg percekben, miután a készülék energiatakarékos üzemmódba lép. Példa: W000000,026,10 A parancs hatására a készülék energiatakarékos állapotba fog kerülni, ha 10 percig inaktív, vagy nyugalomban van. 16. Gyári paraméterek visszaállítása Parancs: W******,990,099### Leírás: Ez a parancs a jelszó kivételével az összes paramétert visszaállítja a gyári alapértékre. Magyarázat: A parancs alkalmazásához a készüléket elő kell készíteni. Kapcsolja be, egymás után ötször nyomja meg az SOS gombot. A fogadókészséget a piros LED folyamatos világítása fogja jelezni. Ezután 120 mp-en belül SMS-ben el kell küldeni a visszaállító parancsot a készüléknek. A parancsot kötelezően a ### karakterek zárják. Példa: W000000,990,099### 17. Jelszó visszaállítás Parancs: W888888,999,666 Leírás: Ez a parancs a jelszót visszaállítja a gyári alapértékre. Magyarázat: Akkor használja, ha elfelejtette a jelszót. A parancs alkalmazásához a készüléket elő kell készíteni. Kapcsolja be, egymás után ötször nyomja meg az SOS gombot. A fogadókészséget a piros LED folyamatos világítása fogja jelezni. Ezután 120 mp-en belül SMS-ben el kell küldeni a jelszó visszaállító parancsot a készüléknek. Példa: W888888,999,

16 Az SMS parancsokra vonatkozó további információkért, javasoljuk, tanulmányozza a Függelék 1 parancs listáját. 18. Paraméter szerkesztő (Parameter Editor) A nyomkövető készülék paraméterit számítógépről is be lehet állítani a Parameter Editor program használatával. A program a készülékhez mellékelt CD-ről telepíthető. GPS Tracker Parameter Editor V1.39 További részleteket a <GPS Tracker Parameter Editor> leírásában talál. 19. Szerzői jogok és a felelősség korlátozása Saturnus Kft. Minden jog fenntartva. A jelen dokumentumban közölt információt a jogok birtokosa előzetes értesítés nélkül bármikor megváltoztathatja. A Saturnus Informatikai Kft. előzetes írásbeli beleegyezése nélkül a dokumentumot, vagy annak bármely részét tilos bármilyen céllal sem elektronikus, sem nyomtatott formában reprodukálni, továbbítani, fénymásolni, vagy bármilyen adattároló eszközön rögzíteni. A Saturnus Kft. semmilyen formában nem felelős azokért az esetleges közvetlen, közvetett, különleges véletlen, vagy következményes károkért (beleérve, de nem korlátozva azokat gazdasági veszteségekre, pl. haszon elvesztése, haszon felhasználásának meghiúsulása, üzleti lehetőség elvesztése, üzleti kapcsolat megszakadása, bevétel elvesztése, jó hírnév elvesztése, tervezett megtakarítások elvesztése), amelyek a termék és a dokumentációjának helyes vagy helytelen használatából származnak, még akkor sem, ha az ilyen károk bekövetkezésének lehetőségéről

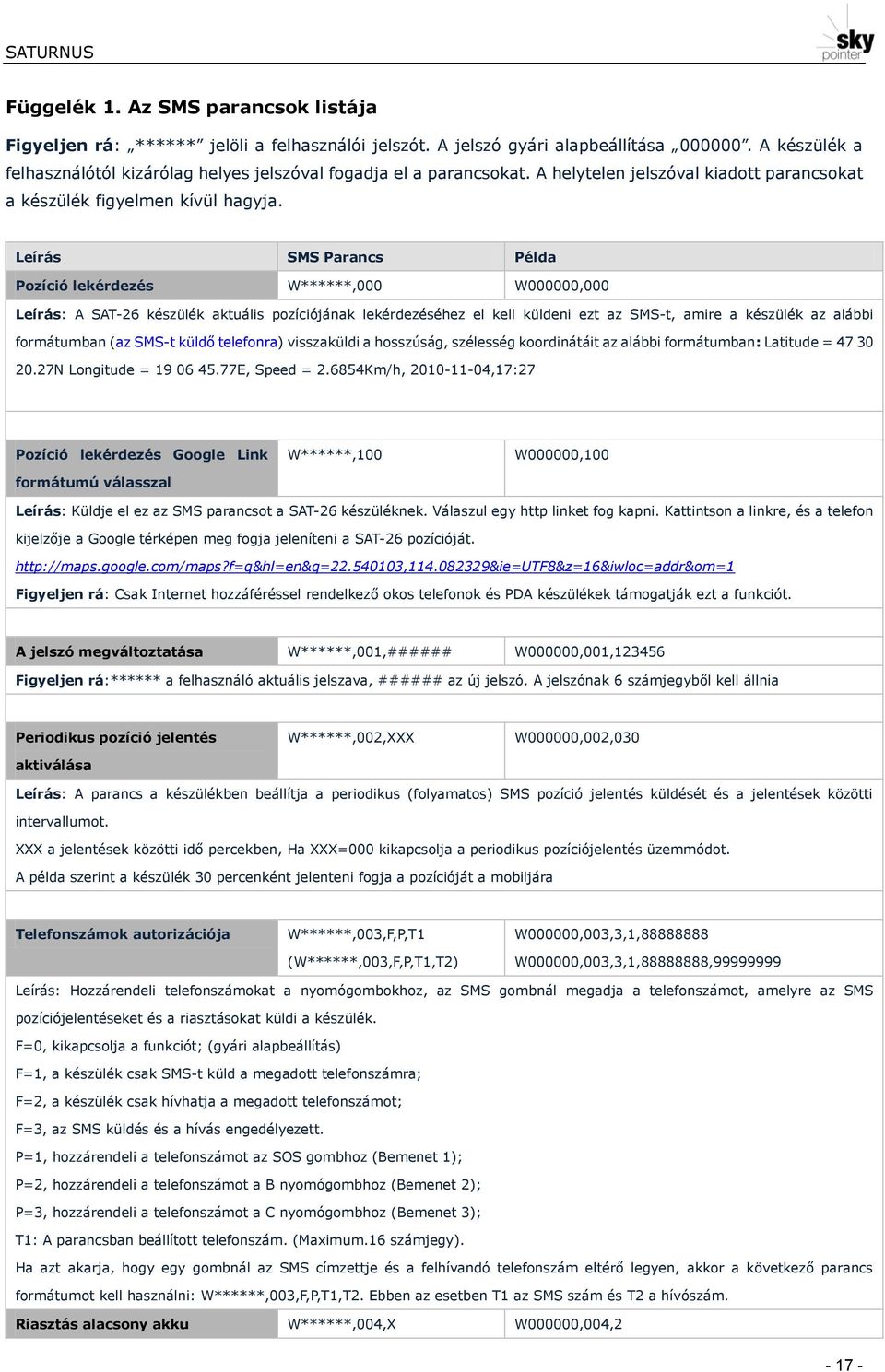

17 Függelék 1. Az SMS parancsok listája Figyeljen rá: ****** jelöli a felhasználói jelszót. A jelszó gyári alapbeállítása A készülék a felhasználótól kizárólag helyes jelszóval fogadja el a parancsokat. A helytelen jelszóval kiadott parancsokat a készülék figyelmen kívül hagyja. Leírás SMS Parancs Példa Pozíció lekérdezés W******,000 W000000,000 Leírás: A SAT-26 készülék aktuális pozíciójának lekérdezéséhez el kell küldeni ezt az SMS-t, amire a készülék az alábbi formátumban (az SMS-t küldő telefonra) visszaküldi a hosszúság, szélesség koordinátáit az alábbi formátumban: Latitude = N Longitude = E, Speed = Km/h, ,17:27 Pozíció lekérdezés Google Link W******,100 W000000,100 formátumú válasszal Leírás: Küldje el ez az SMS parancsot a SAT-26 készüléknek. Válaszul egy http linket fog kapni. Kattintson a linkre, és a telefon kijelzője a Google térképen meg fogja jeleníteni a SAT-26 pozícióját. Figyeljen rá: Csak Internet hozzáféréssel rendelkező okos telefonok és PDA készülékek támogatják ezt a funkciót. A jelszó megváltoztatása W******,001,###### W000000,001, Figyeljen rá:****** a felhasználó aktuális jelszava, ###### az új jelszó. A jelszónak 6 számjegyből kell állnia Periodikus pozíció jelentés aktiválása W******,002,XXX W000000,002,030 Leírás: A parancs a készülékben beállítja a periodikus (folyamatos) SMS pozíció jelentés küldését és a jelentések közötti intervallumot. XXX a jelentések közötti idő percekben, Ha XXX=000 kikapcsolja a periodikus pozíciójelentés üzemmódot. A példa szerint a készülék 30 percenként jelenteni fogja a pozícióját a mobiljára Telefonszámok autorizációja W******,003,F,P,T1 (W******,003,F,P,T1,T2) W000000,003,3,1, W000000,003,3,1, , Leírás: Hozzárendeli telefonszámokat a nyomógombokhoz, az SMS gombnál megadja a telefonszámot, amelyre az SMS pozíciójelentéseket és a riasztásokat küldi a készülék. F=0, kikapcsolja a funkciót; (gyári alapbeállítás) F=1, a készülék csak SMS-t küld a megadott telefonszámra; F=2, a készülék csak hívhatja a megadott telefonszámot; F=3, az SMS küldés és a hívás engedélyezett. P=1, hozzárendeli a telefonszámot az SOS gombhoz (Bemenet 1); P=2, hozzárendeli a telefonszámot a B nyomógombhoz (Bemenet 2); P=3, hozzárendeli a telefonszámot a C nyomógombhoz (Bemenet 3); T1: A parancsban beállított telefonszám. (Maximum.16 számjegy). Ha azt akarja, hogy egy gombnál az SMS címzettje és a felhívandó telefonszám eltérő legyen, akkor a következő parancs formátumot kell használni: W******,003,F,P,T1,T2. Ebben az esetben T1 az SMS szám és T2 a hívószám. Riasztás alacsony akku W******,004,X W000000,004,2-17 -

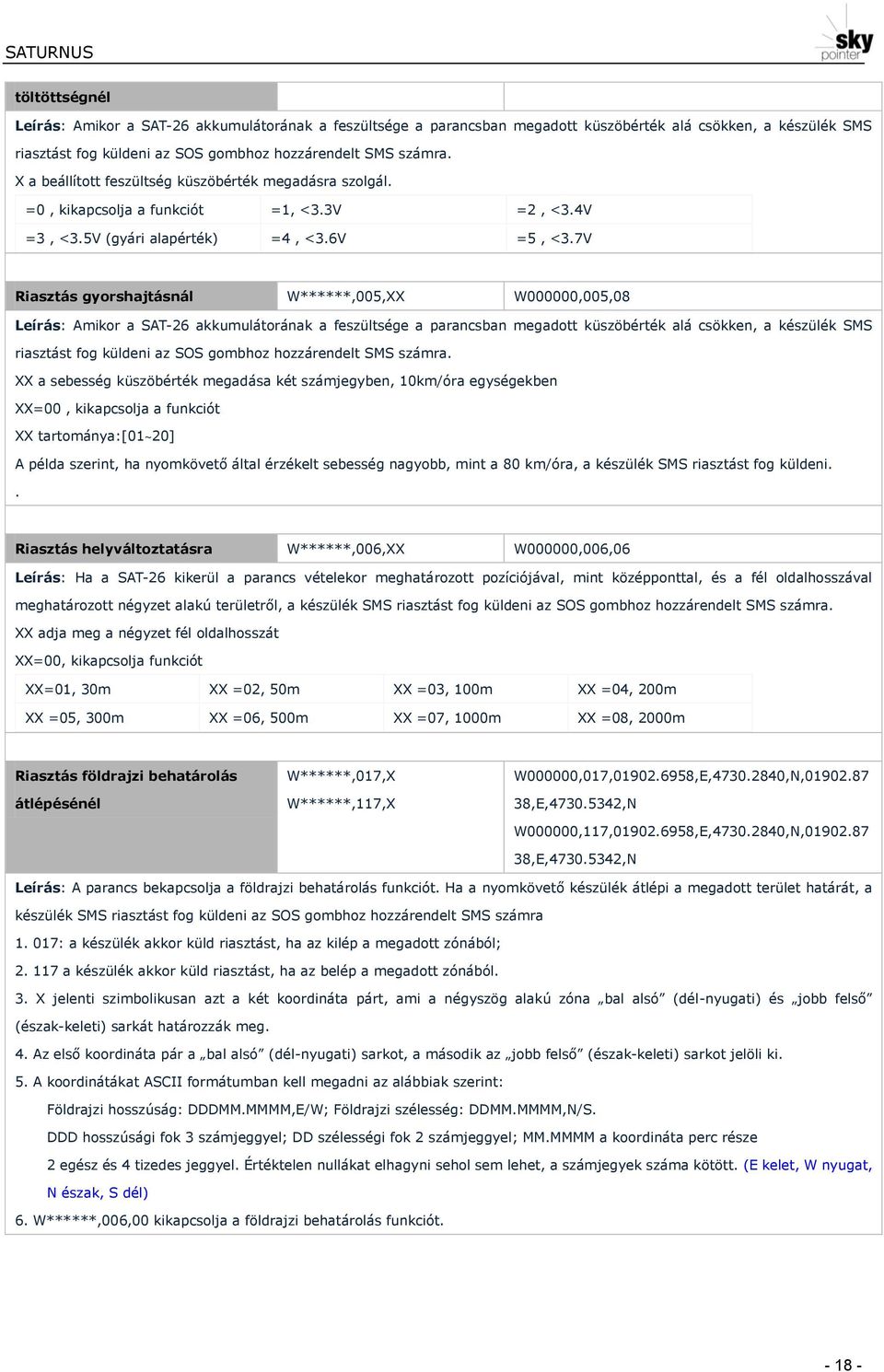

18 töltöttségnél Leírás: Amikor a SAT-26 akkumulátorának a feszültsége a parancsban megadott küszöbérték alá csökken, a készülék SMS riasztást fog küldeni az SOS gombhoz hozzárendelt SMS számra. X a beállított feszültség küszöbérték megadásra szolgál. =0, kikapcsolja a funkciót =1, <3.3V =2, <3.4V =3, <3.5V (gyári alapérték) =4, <3.6V =5, <3.7V Riasztás gyorshajtásnál W******,005,XX W000000,005,08 Leírás: Amikor a SAT-26 akkumulátorának a feszültsége a parancsban megadott küszöbérték alá csökken, a készülék SMS riasztást fog küldeni az SOS gombhoz hozzárendelt SMS számra. XX a sebesség küszöbérték megadása két számjegyben, 10km/óra egységekben XX=00, kikapcsolja a funkciót XX tartománya:[01~20] A példa szerint, ha nyomkövető által érzékelt sebesség nagyobb, mint a 80 km/óra, a készülék SMS riasztást fog küldeni.. Riasztás helyváltoztatásra W******,006,XX W000000,006,06 Leírás: Ha a SAT-26 kikerül a parancs vételekor meghatározott pozíciójával, mint középponttal, és a fél oldalhosszával meghatározott négyzet alakú területről, a készülék SMS riasztást fog küldeni az SOS gombhoz hozzárendelt SMS számra. XX adja meg a négyzet fél oldalhosszát XX=00, kikapcsolja funkciót XX=01, 30m XX =02, 50m XX =03, 100m XX =04, 200m XX =05, 300m XX =06, 500m XX =07, 1000m XX =08, 2000m Riasztás földrajzi behatárolás átlépésénél W******,017,X W******,117,X W000000,017, ,E, ,N, ,E, ,N W000000,117, ,E, ,N, ,E, ,N Leírás: A parancs bekapcsolja a földrajzi behatárolás funkciót. Ha a nyomkövető készülék átlépi a megadott terület határát, a készülék SMS riasztást fog küldeni az SOS gombhoz hozzárendelt SMS számra : a készülék akkor küld riasztást, ha az kilép a megadott zónából; a készülék akkor küld riasztást, ha az belép a megadott zónából. 3. X jelenti szimbolikusan azt a két koordináta párt, ami a négyszög alakú zóna bal alsó (dél-nyugati) és jobb felső (észak-keleti) sarkát határozzák meg. 4. Az első koordináta pár a bal alsó (dél-nyugati) sarkot, a második az jobb felső (észak-keleti) sarkot jelöli ki. 5. A koordinátákat ASCII formátumban kell megadni az alábbiak szerint: Földrajzi hosszúság: DDDMM.MMMM,E/W; Földrajzi szélesség: DDMM.MMMM,N/S. DDD hosszúsági fok 3 számjeggyel; DD szélességi fok 2 számjeggyel; MM.MMMM a koordináta perc része 2 egész és 4 tizedes jeggyel. Értéktelen nullákat elhagyni sehol sem lehet, a számjegyek száma kötött. (E kelet, W nyugat, N észak, S dél) 6. W******,006,00 kikapcsolja a földrajzi behatárolás funkciót

19 Kiterjesztett funkciók W******,008,ABCDEFGHIJ### W000000,008, ### Leírás: A=0, kikapcsolja az SMS pozíció jelentés küldését arra az esetre, ha hívás készüléket felhívják A=1, bekapcsolja az SMS pozíció jelentés küldését arra az esetre, ha hívás készüléket felhívják B=0, az NMEA 0183 GPRMC formátumú pozíció adatokat olvasható szövegként fogja készülék megjeleníteni Például: Latitude = N Longitude = E, Speed = Km/h, ,01:50 B=1, a pozíció adatok megjelenítése az NMEA 0183 GPRMC formátum szerint fog történni Például: $GPRMC, ,A, ,N, ,E,0.3,153.7,290709,,*03 C=0, a készülék nem fogja automatikusan visszautasítani a bejövő hívásokat C=1, a készülék 4 5 csengetés után automatikusan vissza fogja utasítani a bejövő hívást. D=0, bekapcsoláskor a készülék nem fog automatikusan SMS-t küldeni D=1, bekapcsoláskor a készülék automatikusan SMS-t fog küldeni az SOS gombhoz rendelet SMS számra E=1, (gyári alapbeállítás), a készülék automatikusan ki fog kapcsolni, ha az akku feszültség 3 V alá csökken. E=0, a készülék nem fog automatikusan kikapcsolni, ha az akku feszültség 3 V alá csökken. F=0, a készülék nem fog automatikusan SMS riasztást küldeni, ha a GPS vétel megszűnik F=1, a készülék automatikusan SMS riasztást fog küldeni, ha a GPS vétel megszűnik az SOS gombhoz rendelet SMS számra G=0, 3 LED kijelzők normálisan működnek. G=1, 3 LED-ek nem fognak villogni (sötétek maradnak) miközben a készülék normálisan működik. H, lefoglalva, beállított gyári érték 0 I, lefoglalva, beállított gyári érték 0 J=0, kikapcsolja a hangjelzést bejövő hívásoknál. J=1, bekapcsolja a hangjelzést bejövő hívásoknál. ### a záró karaktersorozat (ABCDEFGHIJ gyári alapbeállítása: ) GPRS nyomkövetés SMS beállításai (Csak akkor lehetséges, ha SIM kártya jogosult GPRS kapcsolatra) GPRS ID (GPRS azonosító) beállítása W******,010,ID W000000,010,00001 Leírás: Beállítja a nyomkövető digitális azonosítóját. GPRS ID nem lehet 14 számjegynél hosszabb GPRS APN (Access Point Name) beállítása W******,011,APN,Felhasználói _név,jelszó W000000,011,CMNET,Meiligao,6688 W000000,011,CMNET Leírás: Beállítja a nyomkövetőben az APN paramétert és a hozzá kapcsolódó további adatokat 1. Az APN Felhasználói_Név és Jelszó opcionális paraméterek. Ha nem szükségesek, csak az APN-t kell megadni; 2. APN paraméter gyári alapbeállítása CMNET ; 3. APN + Felhasználói_név + Jelszó együttesen nem lehet több 39 karakternél. IP cím és Port beállítása W******,012,IP,Port W000000,012, ,8500 W000000,012, Leírás: Beállítja a készülékben a nyomkövető szolgáltató szerverének IP címét vagy domain nevét és a Port számot Port: a szerveren kijelölt port száma, tartománya [1~65534]

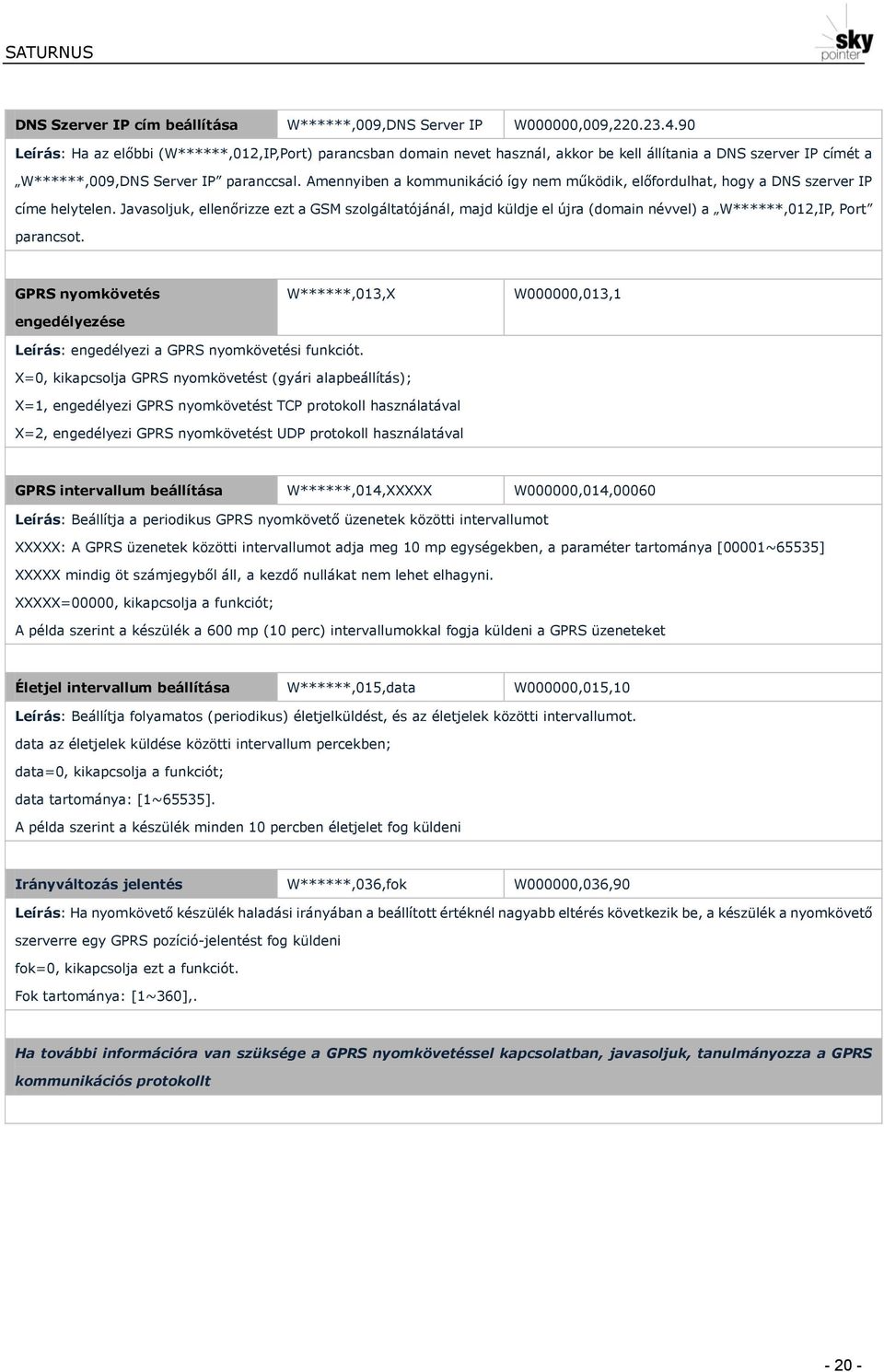

20 DNS Szerver IP cím beállítása W******,009,DNS Server IP W000000,009, Leírás: Ha az előbbi (W******,012,IP,Port) parancsban domain nevet használ, akkor be kell állítania a DNS szerver IP címét a W******,009,DNS Server IP paranccsal. Amennyiben a kommunikáció így nem működik, előfordulhat, hogy a DNS szerver IP címe helytelen. Javasoljuk, ellenőrizze ezt a GSM szolgáltatójánál, majd küldje el újra (domain névvel) a W******,012,IP, Port parancsot. GPRS nyomkövetés engedélyezése W******,013,X W000000,013,1 Leírás: engedélyezi a GPRS nyomkövetési funkciót. X=0, kikapcsolja GPRS nyomkövetést (gyári alapbeállítás); X=1, engedélyezi GPRS nyomkövetést TCP protokoll használatával X=2, engedélyezi GPRS nyomkövetést UDP protokoll használatával GPRS intervallum beállítása W******,014,XXXXX W000000,014,00060 Leírás: Beállítja a periodikus GPRS nyomkövető üzenetek közötti intervallumot XXXXX: A GPRS üzenetek közötti intervallumot adja meg 10 mp egységekben, a paraméter tartománya [00001~65535] XXXXX mindig öt számjegyből áll, a kezdő nullákat nem lehet elhagyni. XXXXX=00000, kikapcsolja a funkciót; A példa szerint a készülék a 600 mp (10 perc) intervallumokkal fogja küldeni a GPRS üzeneteket Életjel intervallum beállítása W******,015,data W000000,015,10 Leírás: Beállítja folyamatos (periodikus) életjelküldést, és az életjelek közötti intervallumot. data az életjelek küldése közötti intervallum percekben; data=0, kikapcsolja a funkciót; data tartománya: [1~65535]. A példa szerint a készülék minden 10 percben életjelet fog küldeni Irányváltozás jelentés W******,036,fok W000000,036,90 Leírás: Ha nyomkövető készülék haladási irányában a beállított értéknél nagyabb eltérés következik be, a készülék a nyomkövető szerverre egy GPRS pozíció-jelentést fog küldeni fok=0, kikapcsolja ezt a funkciót. Fok tartománya: [1~360],. Ha további információra van szüksége a GPRS nyomkövetéssel kapcsolatban, javasoljuk, tanulmányozza a GPRS kommunikációs protokollt

21 Alvó üzemmód W******,021,XX### W000000,021,02### Leírás: ez a beállítás az energiatakarékosságot szolgálja. XX=00 kikapcsolja az üzemmódot XX=01 I-es szint XX=02 II-es szint ### kötelező befejező karakterek További magyarázat az alvó üzemmódhoz Tételezzük fel, hogy a GPS befogási ideje EGY perc. [1] I-es szintnél A GPS modul az első három percben működni fog (ami a befogási idő háromszorosa), aztán lekapcsol EGY percre, (ami megfelel a befogási időnek), majd újra fog működni három percig, és így tovább [2] II-es szintnél A GPS modul az első két percben működni fog (ami a befogási idő kétszeres), aztán lekapcsol EGY percre, (ami megfelel a befogási időnek), majd újra fog működni két percig, és így tovább A példa a II-es szintű alvó üzemmódot kapcsolja be Energiatakarékos üzemmód W******,026,XX W000000,026,10 Leírás: A parancs a készüléket, ha az meghatározott ideig inaktív, vagy nyugalomban van, energiatakarékos üzemmódba hozza. Ebben az állapotban nem működik a GPS, és a GSM modul sem küld üzeneteket. Az energiatakarékos üzemmód megszűnik, ha SMS üzenet (parancs) vagy bejövő hívás érkezik, a mozgásérzékelő jelez, vagy a készülék valamelyik gombját megnyomják. XX=00, kikapcsolja a funkciót. XX tartománya: [01~99], Azt a nyugalmi időtartamot adja meg percekben, miután a készülék energiatakarékos üzemmódba lép. A példa szerint a készülék energiatakarékos állapotba fog kerülni, ha 10 percig inaktív, vagy nyugalomban van. Lehallgatás, (környezet figyelés) W******,030,T W000000,030, A titkos lehallgatásra feljogosított telefonszám, maximum. 16 számjegyből állhat. Időzóna beállítása W******,032,T W000000,032,60; W000000,032,120 Leírás: A helyi időzóna beállítására szolgál 1. Az időzóna gyári alapbeállítása GMT 2. Csak az SMS pozíció jelentések és az SMS riasztások idő adatai tartalmazzák az időzóna korrekciót. T=0, a funkciót kikapcsolja (a GMT időzónát állítja be). T tartománya: [-32768~32767], az időzóna beállításra az eltérést percben kell megadni. A GMT zónától nyugatra eső területeken (a naptár vonalig) - szükséges, W000000,032,-120. (GMT-2) Példák: Magyarország téli időszámítás beállítása, Magyarország nyári időszámítás beállítása SMS fejléc beállítása W******,033,P,xxxxxxx W000000,033,1,help Leírás: A parancs azoknak az SMS üzenetek kezdő karaktereit állítja be, amelyeket a készülék az SOS-, B-, C- gombok megnyomásával lehet kezdeményezni. P=1, SOS gomb P=2, B nyomógomb P=3, C button/input3 xxxxxx az SMS üzenet elejére beillesztett karaktersorozat. A karakterek maximális száma 32. Ha a készülék nem kap ilyen parancsot, a fejlécek gyárilag beállított alapértéke: 1 SOS Alarm! 2 Cry For Help! 3 Call The Police!

22 Prefix (ország kód) beállítása W******,502,*Data# W000000,502,*+36# Leírás: Legyen körültekintő, mielőtt ezt a beállítást elvégzi. Legtöbb országban az országkódot a GSM szolgáltató automatikusan beilleszti telefonszám elé, és meg is jeleníti a küldött SMS üzenetekben. Így van ez Magyarországon is, a prefix értéke +36. Ebben az esetben nincs szükség erre a beállításra. Ha mégsem, akkor használja a parancsot. A megadható számjegyek száma maximum 10. Ha bizonytalon ebben a kérdésben, javasoljuk, érdeklődjön GSM szolgáltatójánál. A verziószám és a sorozat szám W******,600 W000000,600 lekérdezése. Leírás: a parancs a nyomkövető készülékbe beépített firmware verzió- és sorozatszámának lekérdezésére szolgál. Az IMEI kód lekérdezése W******,601 W000000,601 Leírás: A parancs a nyomkövető IMEI kódját kérdezi le. GSM modul újraindítása W******,901### W000000,901### Leírás: A parancs újra indítja a készülék GSM modulját. GPS modul újraindítása W******,902### W000000,902### Leírás: A parancs újra indítja a készülék GPS modulját. Gyári paraméterek visszaállítása W******,990,099### W000000,990,099### Leírás: A parancs alkalmazásához a készüléket elő kell készíteni. Kapcsolja be, egymás után ötször nyomja meg az SOS gombot. A fogadókészséget a piros LED folyamatos világítása fogja jelezni. Ezután 120 mp-en belül SMS-ben el kell küldeni a visszaállító parancsot a készüléknek. A parancsot kötelezően a ### karakterek zárják. Jelszó visszaállítás W888888,999,666 W888888,999,666 Leírás: Akkor használja, ha elfelejtette a jelszót. A parancs alkalmazásához a készüléket elő kell készíteni. Kapcsolja be, egymás után ötször nyomja meg az SOS gombot. A fogadókészséget a piros LED folyamatos világítása fogja jelezni. Ezután 120 mp-en belül SMS-ben el kell küldeni a jelszó visszaállító parancsot a készüléknek. IMEI kód= Nemzetközi mobil készülék azonosító kód

23 Függelék 2. Hibakeresés Hibajelenség: a készülék nem kapcsol be. Lehetséges okok: A bekapcsoló gombot nem nyomta meg elég hosszan Az akkumulátor lemerült Megoldás (magyarázat) Nyomja meg újra és tartsa folyamatosan megnyomva 3-5 mp ideig. Töltse az akkumulátort 3 órán keresztül Hibajelenség a készülék nem küld válasz SMS-t Lehetséges okok: Megoldás (magyarázat) A készülék nem képes csatlakozni a GSM hálózathoz. Magyarországon A zöld (GSM) LED 1 mp be 2 mp ki ütemben villog a lefedettség ellenőrzésére forduljon GSM szolgáltatójához. Ha ez külföldön fordul elő, GSM szolgáltatójánál ellenőriztesse a készülék SIM kártyájának a roaming jogosultságát. A GSM hálózat túlterhelt Egyes hálózatok a csúcsidőben (helyileg) túlterheltek lehetnek. Az is előfordulhat, hogy valamilyen berendezés meghibásodott a valamelyik érintett szolgáltatónál. A készülék alvó- vagy energiatakarékos üzemmódban van Helytelen jelszó vagy hibás formátum a parancs Megfelelően paraméterezett beállító SMS-sel szüntesse meg az alvó- vagy az energiatakarékos üzemmódot. Próbálja meg újra helyes jelszóval és megfelelő formátummal SMS-ben Elhasználta a SAT-26 készülék SIM kártyájára Töltse föl a SIM kártya egyenlegét, vagy vásároljon új kártyát vásárolt teljes feltöltést. Hibajelenség: A zöld (GSM) LED 1 mp be 2 mp ki ütemben villog Lehetséges okok: Nincs GSM jel Megoldás (magyarázat) Egy mobil telefonnal ellenőrizze, hogy van-e megfelelő lefedettség az adott területen, vagy próbálja meg felhívni a készüléket és ellenőrizze, hogy a hívás kicseng. Nincs SIM kártya a készülékben Ellenőrizze mobil telefonjával, hogy a behelyezendő SIM kártyával tud-e SMs-t küldeni és hívást kezdeményezni. Ha igen, a SIM kártyát helyezze be a készülékbe. A SIM kártya lejárt Ellenőrizze mobil telefonjával, hogy a készülékből kivett SIM kártyával tud-e SMs-t küldeni és hívást kezdeményezni. Ha szükséges, cserélje a SIM kártyát. A SIM kártyán PIN kód védelem van beállítva Vegye ki a kártyát, helyezze be mobil telefonjába, és törölje a PIN kódot. A SIM kártya deformálódott vagy sérült. Gondosan vizsgálja meg a SIM kártya csatlakozóit. Próbálja meg újra behelyezni. Ha ez nem segít, próbálkozzon egy másik kipróbált SIM kártyával. Roaming nincs engedélyezve Ha külföldön van, SIM kártyájának érvényes roaming jogosultsággal kell rendelkeznie. Az akkumulátor lemerült Töltse fel az akkumulátort és GSM modul ismét működni fog. Hibajelenség: A kék (GPS) LED 1 mp be 2 mp ki ütemben villog, vagy a vett SMS üzenet az Utolsó szóval kezdődik

24 Lehetséges okok: A készülék helyéről nincs szabad rálátás az égboltra. Megoldás (magyarázat) Vigye a készüléket egy olyan helyre, ahonnan az égbolt szabadon látható. Magas épületek, fák, zuhogó eső problémákat okozhatnak a GPS vételben. Rossz GPS vétel Akkumulátor lemerült Fordítsa a SAT-26 előlapját az égbolt felé. Töltse föl az akkumulátort és GPS ismét működni fog. Hibajelenség: A készülék nem tud GPRS-en keresztül a nyomkövető szolgáltató szerveréhez kapcsolódni Lehetséges okok: A SAT-26 készülékben lévő SIM kártyára a GPRS szolgáltatás nincs engedélyezve A SAT-26 készülékben ki van kapcsolva a GPRS Megoldás (magyarázat) Forduljon a GSM szolgáltatójához, és engedélyeztesse a GPRS szolgáltatást a SIM kártyára. Kapcsolja be a GPRS funkciót a készülékben. funkció. Helytelen IP cím vagy port szám A nyomkövető szolgáltatójánál ellenőrizze a szerver IP címét és a port számot. Állítsa be a helyes értékeket a készülékben. A GSM térerő alacsony Vigye a készüléket egy másik helyre, ahol a GSM vétel megfelelő. Elérhetőségek Ha a SAT-26 készülékkel kapcsolatban olyan problémával találkozna, amit önmaga nem tud orvosolni, kérjük, késedelem nélkül vegye fel a kapcsolatot a Saturnus Kft-vel. Örömmel leszünk a segítségére. Saturnus Informatikai Kft 1149 Budapest, Mogyoródi út 32.. saturnus@saturnusinformatika.hu Tel: Fax:
