AZ EMC VNX SOROZAT EGYSÉGES TÁROLÓRENDSZEREI

Átírás

1 AZ EMC VNX SOROZAT EGYSÉGES TÁROLÓRENDSZEREI Az EMC VNX sorozat egységes tárolórendszerei kompromisszumok nélküli skálázhatóságot és rugalmasságot nyújtanak középszintű felhasználásra, miközben piacvezetők egyszerűségben és hatékonyságban, és minimalizálják az eszközök birtoklásának összes költségét. Specifikációk FELÉPÍTÉS Az Intel új nagyteljesítményű Xeon-5600 processzorcsaládjára alapozva az EMC VNX moduláris felépítést valósít meg, amelyik integrálja a blokkok, fájlok és objektumok hardver komponenseit a natív NAS, iscsi, Fibre Channel, és FCoE protokollok egyidejű támogatásával. A sorozat fájl (NAS) funkcionalitást kínál kétszer nyolcas X-blade adatmozgatókkal és blokk tárolókkal (iscsi, FCoE és FC) két tárolóval rendelkező processzorokon keresztül teljes 6 Gb-os SAS lemezmeghajtó elrendezésben. Az egységes konfiguráció a következő fiókos, szerelt egységeket tartalmazza: Tokozott lemez processzor egység (ez tartalmazza a lemezmeghajtót) vagy tároló processzor egység (amihez lemezmeghajtó tálcára van szükség), továbbá készenléti áramellátás a blokk protokollok eljuttatásához. Egy vagy több tokozott adatmozgató egység a fájl protokollok eljuttatásához (opcionális). Vezérlőállomás (opcionális) SPECIFIKÁCIÓS LAP

2 A VNX FIZIKAI SPECIFIKÁCIÓJA BLOKK KOMPONENS VNX5100 VNX5300 VNX5500 VNX5700 VNX7500 Min/max meghajtó 4/75 4/125 4/250 4/500 4/1000 Tömb egység 3U lemez processzor (tartalmaz: 15x3.5 vagy 25x2,5 SAS/flash meghajtót) 3U lemez processzor (tartalmaz: 15x3.5 vagy 25x2,5 SAS/flash meghajtót) 3U lemez processzor (tartalmaz: 15x3.5 vagy 25x2,5 SAS/flash meghajtót) 2U tároló processzor egység (nincs meghajtó) 2U tároló processzor egység (nincs meghajtó) Meghajtó egység opciók (DAE) 25 x 2.5 SAS/Flash meghajtó 2 U 15 x 3,5 SAS/Flash meghajtó 3 U 25 x 2.5 SAS/Flash meghajtó 2 U 15 x 3,5 SAS/Flash meghajtó 3 U 25 x 2.5 SAS/Flash meghajtó 2 U 15 x 3,5 SAS/Flash meghajtó 3 U 25 x 2.5 SAS/Flash meghajtó 2 U 15 x 3,5 SAS/Flash meghajtó 3 U 25 x 2.5 SAS/Flash meghajtó 2 U 15 x 3,5 SAS/Flash meghajtó 3 U Készenléti áramellátás 1U 1,2KW 1U 1,2KW 1U 1,2KW 1U 1,2KW 1U 1,2KW Raid opciók 0/1/10/3/5/6 0/1/10/3/5/6 0/1/10/3/5/6 0/1/10/3/5/6 0/1/10/3/5/6 CPU/memória tömbönként Intel Xeon 5600/8 GB Intel Xeon 5600/16 GB Intel Xeon 5600/24 GB Intel Xeon 5600/36 GB Intel Xeon 5600/48 GB Max blokk flex IO modul tömbönként Beágyazott IO port tömbönként 8 FC port és 2 BE SAS busz 8 FC port és 2 BE SAS busz 8 FC port és 2 BE SAS busz 0 0 Max. összes port / tömb /4/8 Gb/s FC max Port / tömb GBaseT iscsi Max. összes port / tömb 10 GbE iscsi min/max összes port / tömb Max. összes port FCoE/ tömb 6 Gb/s SAS buszok DAE csatlakozáshoz Nincs adat Nincs adat Nincs adat vagy 8 FÁJL KOMPONENSEK* Fájl X-Blade-ek száma Vezérlőállomások száma X-Blade: CPU/memória N/A N/A N/A x 1U szerver Intel Xeon 5600/6 GB x 1U szerver Intel Xeon 5600/12 GB x 1U szerver Intel Xeon 5600/12 GB x 1U szerver Intel Xeon 5600/24 GB Max fájl flex IO modul / N/A X-Blade Min/max 2/4/8 Gb/s FC Nincs adat Port / X-Blade Max IP port / X-Blade N/A Max 1 GBaseT Port / X- N/A Blade Max 10 GbE port / X- Nincs adat Blade EGYÉB Kezelés LAN 2 x 10/100/1000 réz GbE LAN 2 x 10/100/1000 réz GbE LAN 2 x 10/100/1000 réz GbE LAN 2 x 10/100/1000 réz GbE FUNKCIONÁLIS KORLÁTOK Max nyers kapacitás 150 TB TB 480 TB 984 TB TB Max SAN hoszt ,192 Tartalék (pool) max száma LUN-ok max. száma Max LUN méret 2 TB 2 TB 2 TB 2 TB 2 TB Max fájlrendszer méret N/A 16 TB 16 TB 16 TB 16 TB Maximális használható fájlkapacitás / X-Blade N/A 200 TB 256 TB 256 TB 256 TB OS támogatás Blokk OS lásd EMC E- Lab Navigator az EMC Powerlink -en Block OS Plus File OS lásd E-Lab Navigator és NAS Support Matrix a Powerlink-en * Nincs szükség a fájl-komponensre, amikor csak blokk-rendszert rendelnek. Block OS Plus File OS lásd E-Lab Navigator és NAS Support Matrix a Powerlink-en Block OS Plus File OS lásd E-Lab Navigator és NAS Support Matrix a Powerlink-en LAN 2 x 10/100/1000 réz GbE Block OS Plus File OS lásd E-Lab Navigator és NAS Support Matrix a Powerlinken

3 VNX CSATLAKOZTATHATÓSÁG A VNX sorozat rugalmas csatlakoztathatóság lehetőségét nyújtja a Flex IO modulokon keresztül úgy a fájl X-Blade mind a NAS csatlakozásokhoz, valamint a blokktároló processzoroknak FC és iscsi állomás csatlakoztathatóságához (lásd a fenti táblázatot, hogy egy blade ill. SP hány modult támogat). BLOKK A HOSZT (ÁLLOMÁS, GAZDAGÉP) CPU-HOZ (SP ALAPÚ) FLEX IO MODUL OPCIÓK IO modul Ismertetés Négyportos FC modul négy automatikusan forgalomképes porttal, 2/4/8 Gbps; optikai szálcsatornás modul SFP-t ésom2/om3 kábelt használ a hoszt HBA-hoz vagy FC switch-hez való közvetlen kapcsolódáshoz Négyportos 1 Gb/s iscsi modul négy 1 GBaseT RJ-45 réz csatlakozással Cat 6 kábelen az iscsi modul TOE-vel Ethernet switch-hez; tartalmaz TCP tehermentesítő motort (futtatómodult). Kétportos 10 Gb/s iscsi iscsi modul két 10 Gb/s Ethernet porttal és választható SFP+ optikai modul TOE-vel csatlakozással vagy aktív twinax réz csatlakozással Ethernet switch-hez; tartalmaz TCP tehermentesítő motort Kétportos 10 GbE FCoE FCoE modul két 10 Gb/s Ethernet porttal és választható SFP+ optikai modul csatlakozással vagy aktív twinax réz csatlakozással konvergáló kibővített Ethernet switch-hez FÁJL-NFS/CIFS KLIENSHEZ (X-BLADE ALAPÚ) FLEX IO MODUL OPCIÓK IO modul Ismertetés Négyportos 1 GBase-T 10/100/1000 BaseT modul négy porttal, melyek támogatják az RJ-45 IP modul réz csatlakozást Cat 6 kábelen Ethernet switch-hez Négyportos 1 GBaseT és IP modul két 10/100/1000 Base-T és két 1 GbE optikai porttal 1 GbE Opt IP modul Kétportos 10 GbE Opt IP IP modul két 10 Gb/s Ethernet porttal és választható SFP+ optikai modul csatlakozással vagy aktív twinax réz csatlakozással Ethernet switch-hez Négyportos 8 Gb/s FC modul négy automatikusan forgalomképes porttal, 2/4/8 Gbps; optikai szálcsatornás modul SFP-t ésom2/om3 kábelt használ a rögzített (captive) tömbhöz való közvetlen kapcsolódáshoz, és NDMP szalagcsatlakozás biztosításához LEGNAGYOBB KÁBELHOSSZAK Rövidhullámú optikai OM2: 50 méter (8 Gb), 100 méter (4 Gb) és 300 méter (2 Gb) Rövidhullámú optikai OM3: 150 méter (8 Gb), 380 méter (4 Gb) és 500 méter (2 Gb) BACK-END (LEMEZ) CSATLAKOZTATHATÓSÁG Minden egyes tárolóprocesszor a négysávos x 6 Gb/s soros illesztett SCSI (SAS) busz kettő vagy négy (vagy opcionálisan - VNX7500 esetén nyolc) redundáns párjához, folyamatos hozzáférést biztosítva a hosztok számára a tárolóprocesszor vagy a busz meghibásodása esetére. A VNX modelleknek legkevesebb négy vault meghajtóra (SAS) van szükségük, és legfeljebb 1000 lemezmeghajtót támogatnak legfeljebb 67 lemezbővítő készülékházban. Vault meghajtónként körülbelül 200 GB-ot foglal el a VNX operációs környezet szoftvere és adatstruktúrája. TÁMOGATOTT LEMEZBŐVÍTŐ KÉSZÜLÉKHÁZAK (DAES) Támogatott meghajtó típusok Meghajtók vegyítése Vezérlőfelület 15x3,5 DAE meghajtó 3,5 Flash 3,5 15K forgó 2,5 10K forgó 3.5 Near-line (közel vonalban) forgó Nincs korlátozás 25x2,5 DAE meghajtó 2,5 10K forgó Nincs korlátozás

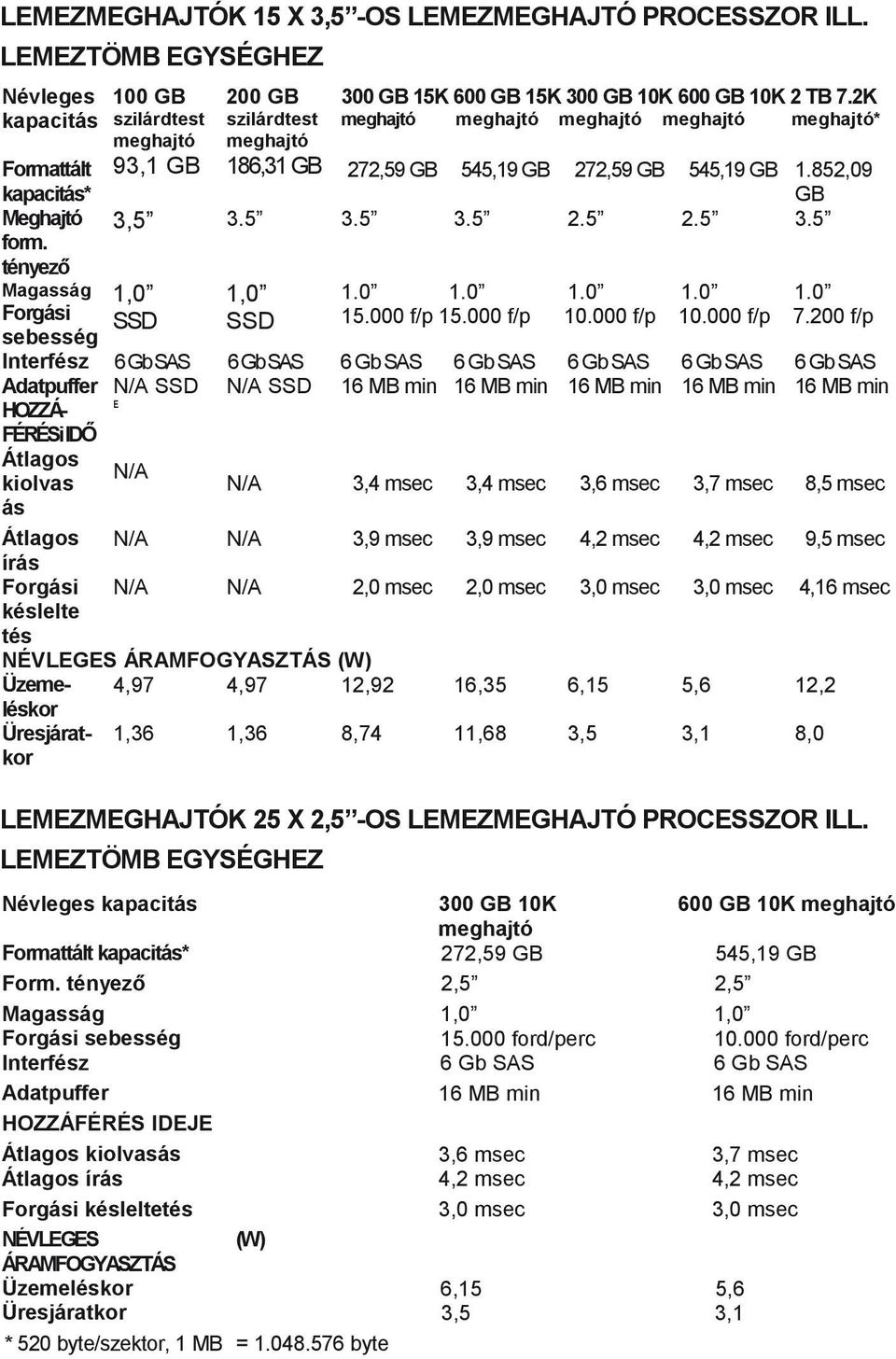

4 LEMEZMEGHAJTÓK 15 X 3,5 -OS LEMEZMEGHAJTÓ PROCESSZOR ILL. LEMEZTÖMB EGYSÉGHEZ Névleges kapacitás Átlagos kiolvas ás 100 GB szilárdtest meghajtó 93,1 GB 3,5 1,0 SSD N/A SSD E N/A 200 GB szilárdtest meghajtó 186,31 GB 300 GB 15K 600 GB 15K 300 GB 10K 600 GB 10K 2 TB 7.2K meghajtó meghajtó meghajtó meghajtó meghajtó* 272,59 GB 545,19 GB 272,59 GB 545,19 GB 1.852,09 GB ,0 SSD N/A SSD f/p f/p f/p f/p f/p 16 MB min 16 MB min 16 MB min 16 MB min 16 MB min N/A 3,4 msec 3,4 msec 3,6 msec 3,7 msec 8,5 msec Formattált kapacitás* Meghajtó form. tényező Magasság Forgási sebesség Interfész Adatpuffer HOZZÁ- FÉRÉSi IDŐ Átlagos N/A N/A 3,9 msec 3,9 msec 4,2 msec 4,2 msec 9,5 msec írás Forgási N/A N/A 2,0 msec 2,0 msec 3,0 msec 3,0 msec 4,16 msec késlelte tés NÉVLEGES ÁRAMFOGYASZTÁS (W) Üzemeléskor 4,97 4,97 12,92 16,35 6,15 5,6 12,2 Üresjáratkor 1,36 1,36 8,74 11,68 3,5 3,1 8,0 LEMEZMEGHAJTÓK 25 X 2,5 -OS LEMEZMEGHAJTÓ PROCESSZOR ILL. LEMEZTÖMB EGYSÉGHEZ Névleges kapacitás 300 GB 10K 600 GB 10K meghajtó meghajtó Formattált kapacitás* 272,59 GB 545,19 GB Form. tényező 2,5 2,5 Magasság 1,0 1,0 Forgási sebesség ford/perc ford/perc Interfész Adatpuffer 16 MB min 16 MB min HOZZÁFÉRÉS IDEJE Átlagos kiolvasás Átlagos írás 3,6 msec 4,2 msec 3,7 msec 4,2 msec Forgási késleltetés 3,0 msec 3,0 msec NÉVLEGES (W) ÁRAMFOGYASZTÁS Üzemeléskor 6,15 5,6 Üresjáratkor 3,5 3,1 * 520 byte/szektor, 1 MB = byte

5 VNX OE PROTOKOLLOK ÉS SZOFTVEREK A VNX sorozat termékei a protokollok és a különféle programcsomagokban elérhető fejlett szolgáltatások széles választékát támogatják. TÁMOGATOTT PROTOKOLLOK ÉS SZOLGÁLTATÁSOK Access-based Enumeration (ABE) (Hozzáférés alapú portszámláló) a Microsoft Windows Server hoz Address Resolution Protocol (ARP) (Címfeloldó protokoll) Automated Volume Management (AVM): automatikus kötetkezelés: Fájlrendszer ellátás Blokkprotokollok:: iscsi, Fibre Channel (Szálcsatorna) (FCP SCSI-3) és FCoE DFS (elosztott fájlrendszer) (Microsoft) levélcsomópontként vagy gyökérkiszolgálóként Ethernet gyűjtés (trunking) Fájlprotokollok: NFSv2, v3 és v4; CIFS (SMB 1 és SMB 2); FTP (ideértve az SFTP-t és FTP-ket) FileMover (fájlmozgató) API: Nyílt API adatok automatikus, átlátható mozgatására tárolási szintek Network Lock Manager (NLM) v1, v3 és v4 Hibatűrő hálózatkezelés Internet Control Message Protocol (ICMP) Kerberos hitelesítés Lightweight Directory Access Protocol (LDAP) LDAP aláírás Windowshoz Link aggregálás (IEEE 802.3ad) UNIX archiválási segédprogramok (tar/cpio) Hálózati adatkezelési protokoll (NDMP) v1-v4 Hálózati információs szolgáltatás (NIS) Kliens Hálózati állapotfigyelő (NSM) v1 Objektum támogatás EMC Atmos virtuális kiadáson keresztül Portmapper v2 Network Time Protocol (NTP) ( idő protokoll) kliens NT LAN Manager (NTLM) Útválasztási információs protokoll (RIP) v1-v2 Egyszerű hálózatkezelő protokoll V1-V3 (SNMP) Egyszerű idő protokoll (SNTP) Virtuális adatmozgatók Microsoft Windows kliensekhez Virtual LAN (IEEE 802.1q) VNX SZOFTVER VNX5100 VNX5300, VNX5500, VNX5700 és Unisphere blokkhoz VNX7500 Kezelés Unisphere blokkhoz Unisphere fájlhoz, vagy Unisphere egységes Protokollok FC-t tartalmaz Tartalmazza a következőket: CIFS, NFS, pnfs, MPFS, FC, FCoE, iscsi Alapszoftver EMC Virtual Provisioning File Single Instancing (tartalmazza a VNX OE) Compression Virtual Provisioning PROGRAMCSOMAGOK FAST programcsomag: Automatikusan Bővíthető cache a teljesítmény Dinamikusan rétegezi az adatokat a fokozására meghajtókon optimalizál a nagyobb Bővíthető gyorsítótár a teljesítmény rendszerteljesítmény és Trendelemzés és jelentés fokozására egyidejűleg a Teljesítmény célkitűzések figyelése Trendelemzés és jelentés legalacsonyabb tárolási és elérése Teljesítmény célkitűzések figyelése és költség elérésére elérése Biztonság és megfelelés Programcsomag: Tartsa adatait biztonságban a változásoktól, törléstől és rosszindulatú tevékenységektől Adatok titkosítása, ahol létrejönnek Adatok titkosítása, ahol létrejönnek Lemezen alapuló WORM funkcionalitás Integrált vírusvédelem és riasztás

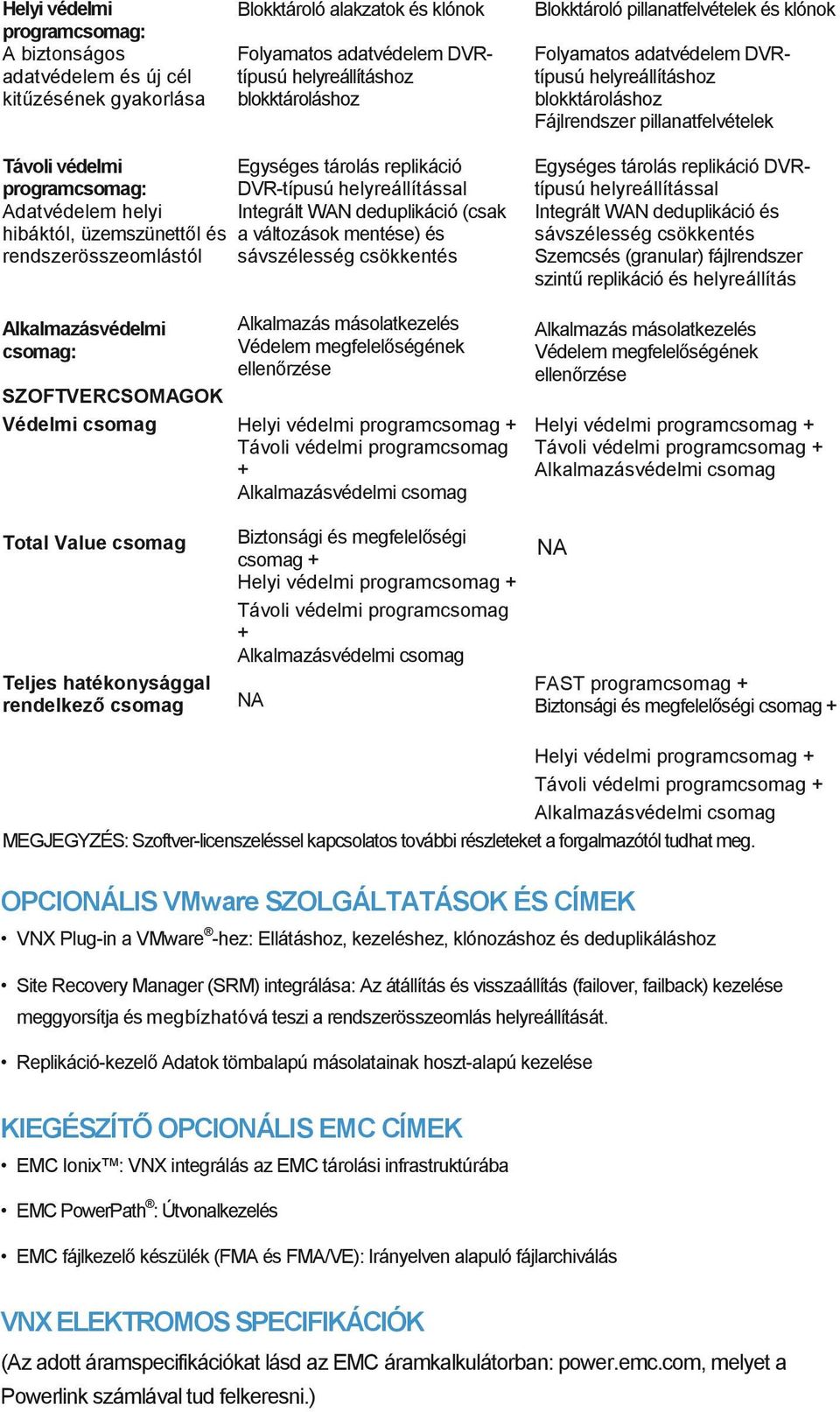

6 Helyi védelmi programcsomag: A biztonságos adatvédelem és új cél kitűzésének gyakorlása Blokktároló alakzatok és klónok Folyamatos adatvédelem DVRtípusú helyreállításhoz blokktároláshoz Blokktároló pillanatfelvételek és klónok Folyamatos adatvédelem DVRtípusú helyreállításhoz blokktároláshoz Fájlrendszer pillanatfelvételek Távoli védelmi programcsomag: Adatvédelem helyi hibáktól, üzemszünettől és rendszerösszeomlástól Egységes tárolás replikáció DVR-típusú helyreállítással Integrált WAN deduplikáció (csak a változások mentése) és sávszélesség csökkentés Egységes tárolás replikáció DVRtípusú helyreállítással Integrált WAN deduplikáció és sávszélesség csökkentés Szemcsés (granular) fájlrendszer szintű replikáció és helyreállítás Alkalmazásvédelmi csomag: Alkalmazás másolatkezelés Védelem megfelelőségének ellenőrzése Alkalmazás másolatkezelés Védelem megfelelőségének ellenőrzése SZOFTVERCSOMAGOK Védelmi csomag Helyi védelmi programcsomag + Helyi védelmi programcsomag + Távoli védelmi programcsomag Távoli védelmi programcsomag + + Alkalmazásvédelmi csomag Alkalmazásvédelmi csomag Total Value csomag Teljes hatékonysággal rendelkező csomag Biztonsági és megfelelőségi csomag + Helyi védelmi programcsomag + Távoli védelmi programcsomag + Alkalmazásvédelmi csomag NA NA FAST programcsomag + Biztonsági és megfelelőségi csomag + Helyi védelmi programcsomag + Távoli védelmi programcsomag + Alkalmazásvédelmi csomag MEGJEGYZÉS: Szoftver-licenszeléssel kapcsolatos további részleteket a forgalmazótól tudhat meg. OPCIONÁLIS VMware SZOLGÁLTATÁSOK ÉS CÍMEK VNX Plug-in a VMware -hez: Ellátáshoz, kezeléshez, klónozáshoz és deduplikáláshoz Site Recovery Manager (SRM) integrálása: Az átállítás és visszaállítás (failover, failback) kezelése meggyorsítja és megbízhatóvá teszi a rendszerösszeomlás helyreállítását. Replikáció-kezelő Adatok tömbalapú másolatainak hoszt-alapú kezelése KIEGÉSZÍTŐ OPCIONÁLIS EMC CÍMEK EMC Ionix : VNX integrálás az EMC tárolási infrastruktúrába EMC PowerPath : Útvonalkezelés EMC fájlkezelő készülék (FMA és FMA/VE): Irányelven alapuló fájlarchiválás VNX ELEKTROMOS SPECIFIKÁCIÓK (Az adott áramspecifikációkat lásd az EMC áramkalkulátorban: power.emc.com, melyet a Powerlink számlával tud felkeresni.)

7 DPE ÉS SPE TOKOZOTT EGYSÉGEK VNX5100 DPE VNX5100 DPE VNX5300 DPE VNX5300 DPE VNX5500 DPE VNX5500 DPE VNX5700 SPE VNX7500 SPE (15x3,5 25x2,5 (15x3,5 (25x2,5 (15x3,5 (25x2,5 meghajtók) meghajtók) meghajtók) meghajtók) meghajtók) meghajtók) ÁRAM AC feszültség AC 4,2 A max 4,0 A max 4,8 A max 4,6 A max 4,8 A max 4,6 A max 5,3 A max áramerősség 100 VAC 100 VAC, 100 VAC, 100 VAC, 100 VAC, 100 VAC, 100 VAC, (üzemi,,,,,,, maximum) 2,1 A max 2,0 A max 2,4 A max 2,3 A max 2,4 A max 2,3 A max 2,7 A max 2,7 A max Áram fogyasztás (üzemi maximum) 5,3 A max 100 VAC,, 415 VAC 395 VA 480 VA 460 VA 480 VA 460 VA 530 VA 530 VA (390 W) max (385 W) max (455 W) max (450 W) max (455 W) max (450 W) max (500 W) max (500 W) max Telj.tényező 0,98 min teljes 0,98 min teljes 0,98 min teljes 0,98 min teljes 0,98 min teljes 0,98 min teljes 0,98 min teljes 0,98 min teljes terhelésen, terhelésen, terhelésen, terhelésen, terhelésen, terhelésen, terhelésen, terhelésen, alacsony alacsony alacsony alacsony alacsony alacsony alacsony alacsony Hőteljesítmény 1,40 x 10 6 J/hr, 1,39 x 10 6 J/hr, 1,64 x 10 6 J/hr, 1,62 x 10 6 J/hr, 1,64 x 10 6 J/hr, 1,62 x 10 6 J/hr, 1,80 x 10 6 J/hr, 1,80 x 10 6 J/hr, (üzemi (1,330 Btu/hr) (1,320 Btu/hr) (1,560 Btu/hr) (1,540 Btu/hr) (1,560 Btu/hr) (1,540 Btu/hr) (1,710 Btu/hr) (1,710 Btu/hr) maximum) max max max max max max max max In-rush áram 15 A max ½ 15 A max ½ 15 A max ½ 15 A max ½ 15 A max ½ 15 A max ½ 15 A max ½ 15 A max ½ ciklushoz, ciklushoz, ciklushoz, ciklushoz, ciklushoz, ciklushoz, ciklushoz, ciklushoz, vezetékenként vezetékenként vezetékenként vezetékenként vezetékenként vezetékenként vezetékenként vezetékenként 8 A max ½ 8 A max ½ 8 A max ½ 8 A max ½ 8 A max ½ 8 A max ½ 8 A max ½ 8 A max ½ ciklushoz, ciklushoz, ciklushoz, ciklushoz, ciklushoz, ciklushoz, ciklushoz, ciklushoz, vezetékenként vezetékenként vezetékenként vezetékenként vezetékenként vezetékenként vezetékenként vezetékenként Indítási túlfeszültség,,,,,, 27 A rms max, 27 A rms max AC védelem 12,5 A biztosíték 12,5 A biztosíték 12,5 A biztosíték 12,5 A biztosíték 12,5 A biztosíték 12,5 A biztosíték 7,8 A biztosíték áramellátáson áramellátáson áramellátáson áramellátáson áramellátáson áramellátáson áramellátáson 7,8 A biztosíték áramellátáson AC bemenet típusa Ride-through (átfutási) idő készülék készülék készülék készülék készülék készülék készülék készülék kapcsoló kapcsoló kapcsoló kapcsoló kapcsoló kapcsoló kapcsoló kapcsoló 30 ms min 30 ms min 30 ms min 30 ms min 30 ms min 30 ms min 30 ms min 30 ms min

8 Árammegosztás MÉRETEK Magasság (hüvelyk/) 5,25 hüvelyk/ 5,25 hüvelyk/ 5,25 hüvelyk/ 5,25 hüvelyk/ 5,25 hüvelyk/ 5,25 hüvelyk/ 3,5 hüvelyk/ 3,5 hüvelyk/ 13,34 13,34 13,34 13,34 13,34 13,34 8,9 8,9 Szélesség (hüvelky/) 44,45 44,45 44,45 44,45 44,45 44,45 44,5 44,5 Mélység hüvelyk/) 24,25 hüvelyk/ 24,25 hüvelyk/ 24,25 hüvelyk/ 24,25 hüvelyk/ 24,25 hüvelyk/ 24,25 hüvelyk/ 24,25 hüvelyk/ 24,25 hüvelyk/ 61,6 61,6 61,6 61,6 61,6 61,6 61,6 61,6 Tömeg (font/kg) Tele: 96.4/43.8 Tele: 73,4/33,36 Tele: 96.4/43.8 Tele: 73,4/33,36 Tele: 96.4/43.8 Tele: 73,4/33,36 52,5 f/23,81 52,5 font/23,81 (meghajtókkal és Üresen: Üresen: Üresen: Üresen: Üresen: Üresen: kg kg nélkülük) 62,4/28,36 59,9/27,2 62,4/28,36 59,9/27,2 62,4/28,36 59,9/27,2 MEGJEGYZÉS: Minden egyes DPE vagy SPE készenléti áramellátást igényel (lásd a következő információt).

9 KÉSZENLÉTI ÁRAMELLÁTÁS ÁRAM 1,2kW készenléti áramellátás AC feszültség AC áram, belső és 0,10 A max 100, belső áramfogyasztás átmenő (10 A max-ig 100, átmenő az AC kivezetésekhez) 0,05 A max 200, belső áramfogyasztás (6 A max-ig 200, átmenő az AC kivezetésekhez) Belső áramfogyasztás 70 VA (40 W) pk agas töltési módban, 10 VA (6 W) lebegő töltési módban (float charge mode) Teljesítménytényező Nincs adat átmenő terhelésre, belső 10 VA terhelésnél 0,60 a teljesítménytényező Hőteljesítmény 21,6 x 103 J/hr, (20 Btu/hr) egyensúlyi állapotban In-rush áram 9 A max ½ ciklusra, VAC áramellátásonként AC védelem 15 A biztosíték, fázis AC bemenet típusa készülékcsatlakozás kapcsolóval AC kimenet típusa IEC320-C13 készülékcsatlakozás, mennyiség kettő Töltési idő 190 perc max. AC hibaérzékelés ideje 10 ms max Továbbítás ideje 25 ms max Méretek (mag./szél./hossz) 1,6 hüvelyk/23,75 hüvelyk vagy 4,0 /44,45 /60,3 Tömeg 47 font/21,6 kg ADATMOZGATÓ EGYSÉGEK, LEMEZEGYSÉG-TÖMBÖK ÉS VEZÉRLŐÁLLOMÁS VNX5300 DME (2) adatmozgató VNX5500 DME (2) adatmozgató VNX5700 DME (2) adatmozgató VNX7500 DME (2) adatmozgató 15x3,5 lemezegységtömb 25x2,5 lemezegységtömb Vezérlőállomás ÁRAM AC feszültség ± ± ± ± ± ± ± AC áramerősség (üzemi maximum) 4,7 A max 100 2,3 A max 200 5,0 A max 100 2,5 A max 200 5,3 A max 100 2,7 A max 200 5,3 A max 100 2,7 A max 200 2,8 A max 100 1,4 A max 200 2,5 A max 100 1,3 A max 200 1,0 A max 100 0,5 A max 200 Áramfogyasztás 465 VA 500 VA 530 VA 530 VA 280 VA 250 VA 132 VA (üzemi maximum) (440 W) max (470 W) max (500 W) max (500 W) max (235 W) max (230 W) max (104 W) max Telj.tényező 0,98 minimum 0,98 minimum 0,98 minimum 0,98 minimum 0,98 min teljes 0,98 min teljes 0,80 min teljes teljes terhelésnél, teljes teljes teljes terhelésnél, terhelésnél, terhelésnél, alacsony terhelésnél, terhelésnél, terhelésnél, alacsony alacsony alacsony feszültségnél alacsony alacsony alacsony feszültségnél feszültségnél feszültségnél feszültségnél feszültségnél feszültségnél Hőteljesítmény (üzemi maximum) 1,58 x 106 J/hr, (1,500 Btu/hr) max 1,69 x 106 J/hr, (1,610 Btu/hr) max 1,80 x 106 J/hr, (1,710 Btu/hr) max 1,80 x 106 J/hr, (1,710 Btu/hr) max 8,46 x 105 J/hr, (800 Btu/hr) max 8,28 x 105 J/hr, (785 Btu/hr) max 3,60 x 105 J/hr, (300 Btu/hr) max In-rush áram 15 A max ½ 15 A max ½ ciklusra, ciklusra, vezetékenként vezetékenként 8 A max ½ 8 A max ½ ciklusra, ciklusra, vezetékenként vezetékenként 15 A max ½ ciklusra, vezetékenként 8 A max ½ ciklusra, vezetékenként 15 A max ½ 50 A max ½ 50 A max ½ ciklusra, ciklusra, ciklusra, vezetékenként vezetékenként vezetékenként 8 A max ½ ciklusra, 25 A max ½ ciklusra, 25A A max ½ ciklusra, vezetékenként vezetékenként vezetékenként 15 A max ½ vezetékenként 8 A max ½ ciklusra, vezetékenként Indítási túláram 27 A rms max 27 A rms max 27 A rms max 27 A rms max 10,6 A rms max 10,6 A rms max NA 50 ms, bármely 50 ms, bármely 50 ms, bármely 50 ms, bármely 100 ms, bármely 100 ms, bármely feszültségnél feszültségnél feszültségnél feszültségnél feszültségnél feszültségnél AC védelem 7,8 A biztosíték áramellátáson 7,8 A biztosíték áramellátáson 7,8 A biztosíték áramellátáson 7,8 A biztosíték áramellátáson 10 A biztosíték áramellátáson, 10 A biztosíték áramellátáson, NA

10 AC bemenet típusa Ride-through (átfutási) idő 30 ms min. 30 ms min. 30 ms min. 30 ms min. 30 ms min 30 ms min NA Árammegosztás a teljes terhelés ± a teljes terhelés ± a teljes terhelés ± a teljes terhelés ± a teljes terhelés ± 10%-a a teljes terhelés ± 10%-a NA

11 MÉRETEK Magasság (hüvelyk/) Szélesség (hüvelky/) Mélység hüvelyk/) Tömeg (font/kg) (meghajtóval és anélkül) VNX5300 DME (2) adatmozgatóval VNX5500 DME (2) adatmozgatóval VNX5700 DME (2) adatmozgatóval VNX7500 DME (2) adatmozgatóval 15x3,5 lemezegységtömb 3,5 hüvelyk/8,9 3,5 hüvelyk/8,9 3,5 hüvelyk/8,9 3,5 hüvelyk/8,9 5,25 hüvelyk/13,34 17,5 17,5 17,5 17,5 17,6 hüvelyk/44,45 hüvelyk/44,45 hüvelyk/44,45 hüvelyk/44,45 hüvelyk/44,75 24,25 24,25 24,25 24,25 14 hüvelyk/35,56 hüvelyk/61,6 hüvelyk/61,6 hüvelyk/61,6 hüvelyk/61,6 52,5 font/23,81 52,5 font/23,81 52,5 font/23,81 52,5 font/23,81 Tele: 68/30,9 kg kg kg kg Üres: 32/ A besorolás teljes terhelésű DAE-t feltételez, ami tartalmaz két áramellátást, két LCC-t és 15 lemezmeghajtót. 2 a besorolás teljes terhelésű DAE-t feltételez, ami tartalmaz két áramellátást, két LCC-t és 25 lemezmeghajtót. 40U SZEKRÉNY 25x2,5 lemezegységtömb 3,45 hüvelyk/8,76 17,62 hüvelyk/44,75 13 hüvelyk/33,02 Tele: 45/20,45 üres: 35/15.9 Vezérlőállomás 1,75 hüvelyk/4,45 17,5 hüvelyk/44,45 20 hüvelyk/50,8 18 font/8,16 kg AC feszültség: Áramkonfiguráció: VAC ± 10 százalék, Két áramtartomány (alap és kiterjesztett), mindegyik redundáns Árambemenetek száma: Vagy kettő (a redundáns alapkonfigurációhoz) vagy négy (a kiterjesztett redundáns konfigurációhoz) Dugaszok típusa: NEMA L6-30P vagy IEC P6 vagy IP57 (Ausztrália) Bemenő áram teljesítménye: VAC (alap konfiguráció) VAC (kiterjesztett konfiguráció) AC védelem: 30 A helyi árammegszakítók egyes áramágon ÜZEMI KÖRNYEZET Hőmérséklet: F fok (10 40 ºC) Hőmérsékletgradiens: 18 F fok/hr (10 ºC/hr) Relatív páratartalom: 20% - 80% (nem kondenzáló) Magasság: láb. (2.286,4 104 F fokon (40ºC) max láb ( ,6 F fokon (37ºC) max. ELEKTROMÁGNESES EMISSZIÓ ÉS VÉDETTSÉG FCC A osztály EN55022 A osztály VEGYE FEL A KAPCSOLATOT VELÜNK Ha többet szeretne megtudni arról, hogy az EMC termékei, szolgáltatásai és megoldásai hogyan segíthetnek megoldani az Ön előtt álló üzleti és információtechnológiai kihívásokat, vegye fel a kapcsolatot a helyi képviselettel vagy hivatalos viszonteladóval, vagy keressen fel minket a honlapon. CE Mark VCCI A osztály (Japánra) ICES-003 A osztályra (fkanadára) AS/NZS 3548 A osztály (Ausztráliára és Új-Zélandra) EN55024 védettség, ITE BSMI A osztály (Tajvanra) MINŐSÉGI ÉS BIZTONSÁGTECHNIKAI SZABVÁNYOK UL 60950; CSAC , FN A gyártás ISO 9000 szerint tanúsított rendszerben történt. ETSI EN Az EMC 2, EMC, EMC Virtual Positioning, Atmos, E-Lab, Ionix, PowerPath, Powerlink, Unisphere, VNX, VNX5100, VNX5300, VNX5500, VNX5700, VNX7500, az EMC logo, és a where information lives az EMC Corporation Egyesült Államokban és más országokban bejegyzett védjegye vagy védjegye. A VMware a VMware, Inc. bejegyzett védjegye vagy védjegye az Egyesült Államokban és/vagy más joghatóságban. Az Intel, az Intel logo, Xeon és a Xeon Inside az Intel Corporation Egyesült Államokban és más országokban bejegyzett védjegye vagy védjegye. Az itt használt többi védjegy tulajdonosuk tulajdonát képezi. Szerzői jogok 2010 EMC Corporation. Minden jog fenntartva. Kiadva az USA-ban. 12/10 Specifikációs lap H8514 EMC Corporation Hopkinton, Massachusetts Észak-Amerikában
