EMC VNXe SOROZATÚ EGYSÉGESÍTETT TÁROLÓRENDSZEREK

Átírás

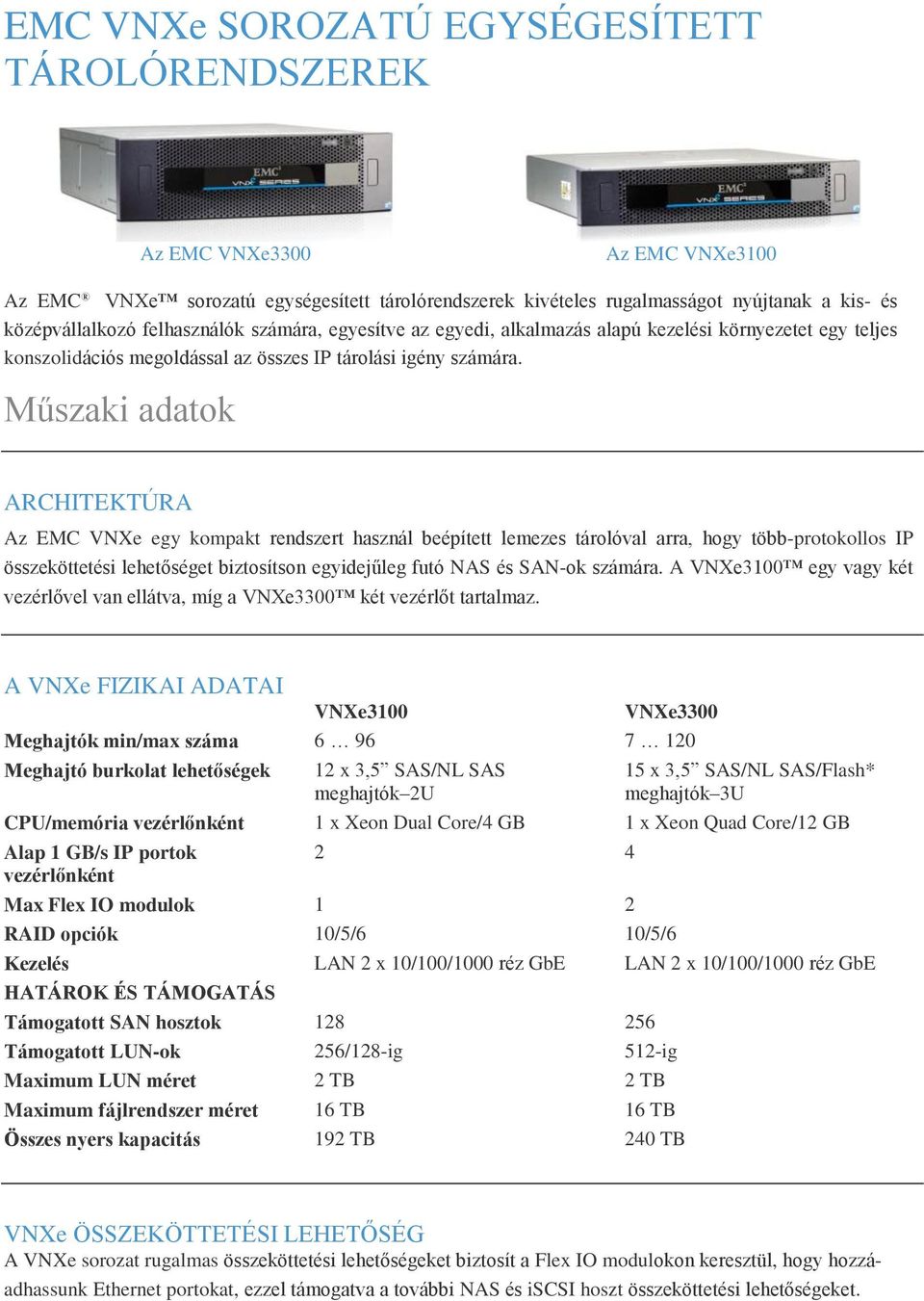

1 EMC VNXe SOROZATÚ EGYSÉGESÍTETT TÁROLÓRENDSZEREK Az EMC Az EMC Az EMC VNXe sorozatú egységesített tárolórendszerek kivételes rugalmasságot nyújtanak a kis- és középvállalkozó felhasználók számára, egyesítve az egyedi, alkalmazás alapú kezelési környezetet egy teljes konszolidációs megoldással az összes IP tárolási igény számára. Műszaki adatok ARCHITEKTÚRA Az EMC VNXe egy kompakt rendszert használ beépített lemezes tárolóval arra, hogy több-protokollos IP összeköttetési lehetőséget biztosítson egyidejűleg futó NAS és SAN-ok számára. A egy vagy két vezérlővel van ellátva, míg a két vezérlőt tartalmaz. A VNXe FIZIKAI ADATAI Meghajtók min/max száma Meghajtó burkolat lehetőségek 12 x 3,5 SAS/NL SAS meghajtók 2U 15 x 3,5 SAS/NL SAS/Flash* meghajtók 3U CPU/memória vezérlőnként 1 x Xeon Dual Core/4 GB 1 x Xeon Quad Core/12 GB Alap 1 GB/s IP portok 2 4 vezérlőnként Max Flex IO modulok 1 2 RAID opciók 10/5/6 10/5/6 Kezelés LAN 2 x 10/100/1000 réz GbE LAN 2 x 10/100/1000 réz GbE HATÁROK ÉS TÁMOGATÁS Támogatott SAN hosztok Támogatott LUN-ok 256/128-ig 512-ig Maximum LUN méret 2 TB 2 TB Maximum fájlrendszer méret 16 TB 16 TB Összes nyers kapacitás 192 TB 240 TB VNXe ÖSSZEKÖTTETÉSI LEHETŐSÉG A VNXe sorozat rugalmas összeköttetési lehetőségeket biztosít a Flex IO modulokon keresztül, hogy hozzáadhassunk Ethernet portokat, ezzel támogatva a további NAS és iscsi hoszt összeköttetési lehetőségeket.

2 FLEX IO MODUL LEHETŐSÉGEK IO modulok Réz 10/100/1000 Base T 1 Gb/s Modul NAS/iSCSI, 4 port NAS/iSCSI, 4 port Optikai 10 Gb/s Ethernet N/A NAS/iSCSI, 2 port MAXIMÁLIS KÁBELHOSSZAK Maximum kábelhossz CAT5/5E és CAT6 réz: 100 méter (1 Gb/s) HÁTTÉR (LEMEZ) ÖSSZEKÖTTETÉSI LEHETŐSÉG Minden egyes tároló processzor tartalmaz egy 6 Gb/s x 4 soros SCSI (SAS) portot, így biztosítva a csatlakozást további lemezmeghajtós bővítő házak. TÁMOGATOTT LEMEZBŐVÍTŐ HÁZAK (DAES) A VNXe család minden tagja támogat egyet vagy többet a következő DAE-k közül: lemez bővítő lemez bővítő Támogatott meghajtó típusok 3,5 SAS, NL-SAS 3,5 SAS, NL-SAS, és 3,5 Flash Meghajtó mennyiség Formátum Egyszeres mélység Egyszeres mélység Vezérlő illesztő 6 Gb/s SAS 6 Gb/s SAS TÁMOGATOTT LEMEZMEGHAJTÓK Beszerezhető: 100 GB 300 GB 600 GB 1 TB NL 2 TB NL X X X X X X X X Interfész 6.0 Gb/s SAS 6.0 Gb/s SAS 6.0 Gb/s SAS 6.0 Gb/s SAS 6.0 Gb/s SAS Kapacitás (RPM) 100 GB 300 GB 600 GB 1 TB 2 TB (Flash) (15.000) (15.000) (7.200) (7.200) Formattált kapacitás 93,16 GB 272,59 GB 545,195 GB 931,5 GB 1,852 GB (520 bált/szektor) 1 MB bájt Formatényező 3,5 3,5 3,5 3,5 3,5 Magasság Adatpuffer N/A 16 MB 16 MB 32 MB 32 MB Puffer az adathordozóhoz/tól 260 MB/s 97 MB/s 150 MB/s MB/s 84 MB/s SP a puffer felé/felől 600 MB/s 600 MB/s 600 MB/s 600 MB/s 600 MB/s (max) (max) (max) (max) (max) Hozzáférési idő: Átlagos keresés N/A 3,5 ms Olv. 3,4 ms Olv. 8,2 ms Olv. 8,2 ms Olv. 4,0 ms Írás 3,9 ms Írás 9,2 ms Írás 9,2 ms Írás Forgási látencia N/A 2,0 ms 2,0 ms 4,17 ms 4,17 ms

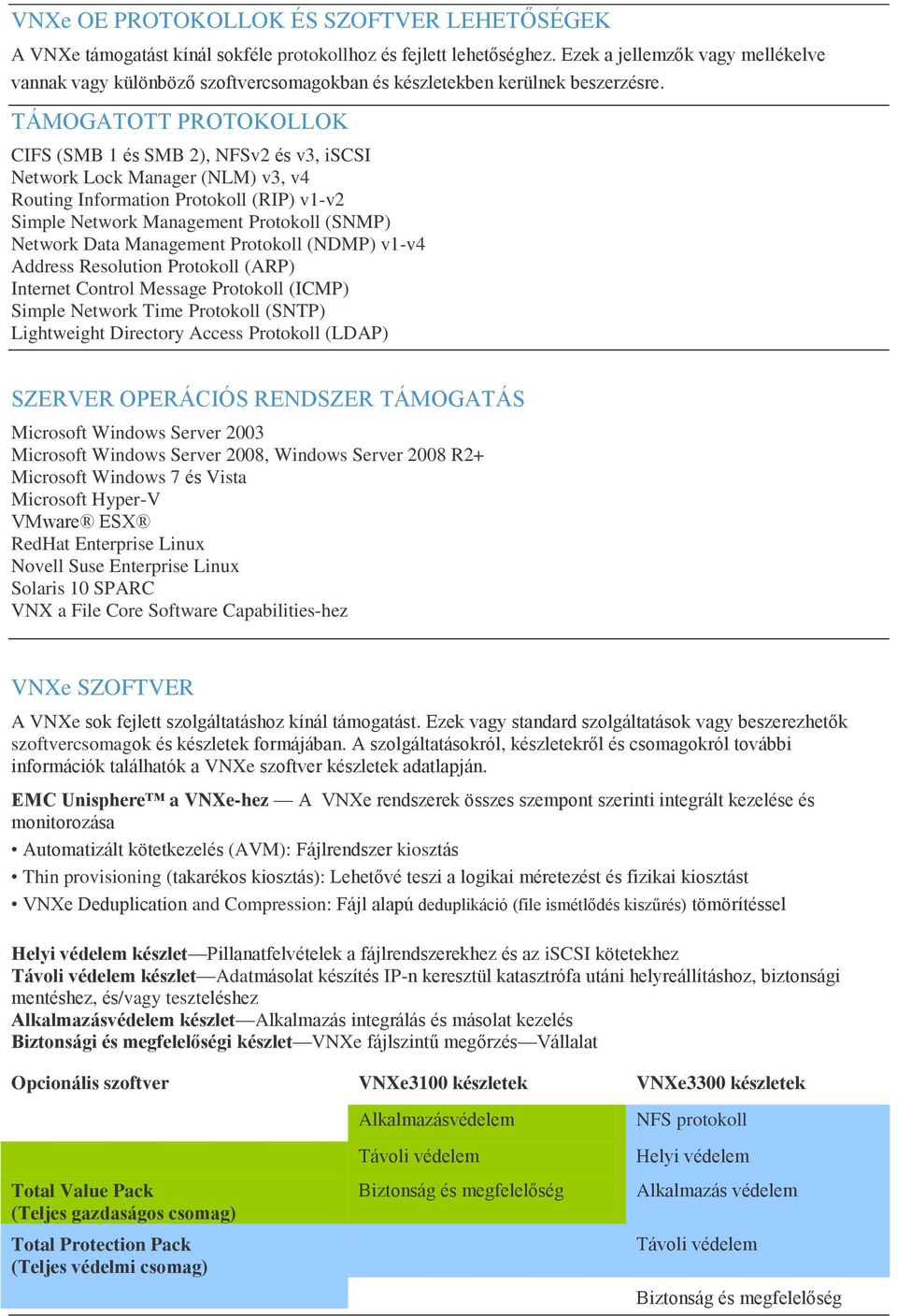

3 VNXe OE PROTOKOLLOK ÉS SZOFTVER LEHETŐSÉGEK A VNXe támogatást kínál sokféle protokollhoz és fejlett lehetőséghez. Ezek a jellemzők vagy mellékelve vannak vagy különböző szoftvercsomagokban és készletekben kerülnek beszerzésre. TÁMOGATOTT PROTOKOLLOK CIFS (SMB 1 és SMB 2), NFSv2 és v3, iscsi Network Lock Manager (NLM) v3, v4 Routing Information Protokoll (RIP) v1-v2 Simple Network Management Protokoll (SNMP) Network Data Management Protokoll (NDMP) v1-v4 Address Resolution Protokoll (ARP) Internet Control Message Protokoll (ICMP) Simple Network Time Protokoll (SNTP) Lightweight Directory Access Protokoll (LDAP) SZERVER OPERÁCIÓS RENDSZER TÁMOGATÁS Microsoft Windows Server 2003 Microsoft Windows Server 2008, Windows Server 2008 R2+ Microsoft Windows 7 és Vista Microsoft Hyper-V VMware ESX RedHat Enterprise Linux Novell Suse Enterprise Linux Solaris 10 SPARC VNX a File Core Software Capabilities-hez VNXe SZOFTVER A VNXe sok fejlett szolgáltatáshoz kínál támogatást. Ezek vagy standard szolgáltatások vagy beszerezhetők szoftvercsomagok és készletek formájában. A szolgáltatásokról, készletekről és csomagokról további információk találhatók a VNXe szoftver készletek adatlapján. EMC Unisphere a VNXe-hez A VNXe rendszerek összes szempont szerinti integrált kezelése és monitorozása Automatizált kötetkezelés (AVM): Fájlrendszer kiosztás Thin provisioning (takarékos kiosztás): Lehetővé teszi a logikai méretezést és fizikai kiosztást VNXe Deduplication and Compression: Fájl alapú deduplikáció (file ismétlődés kiszűrés) tömörítéssel Helyi védelem készlet Pillanatfelvételek a fájlrendszerekhez és az iscsi kötetekhez Távoli védelem készlet Adatmásolat készítés IP-n keresztül katasztrófa utáni helyreállításhoz, biztonsági mentéshez, és/vagy teszteléshez Alkalmazásvédelem készlet Alkalmazás integrálás és másolat kezelés Biztonsági és megfelelőségi készlet VNXe fájlszintű megőrzés Vállalat Opcionális szoftver készletek készletek Total Value Pack (Teljes gazdaságos csomag) Total Protection Pack (Teljes védelmi csomag) Alkalmazásvédelem Távoli védelem Biztonság és megfelelőség NFS protokoll Helyi védelem Alkalmazás védelem Távoli védelem Biztonság és megfelelőség

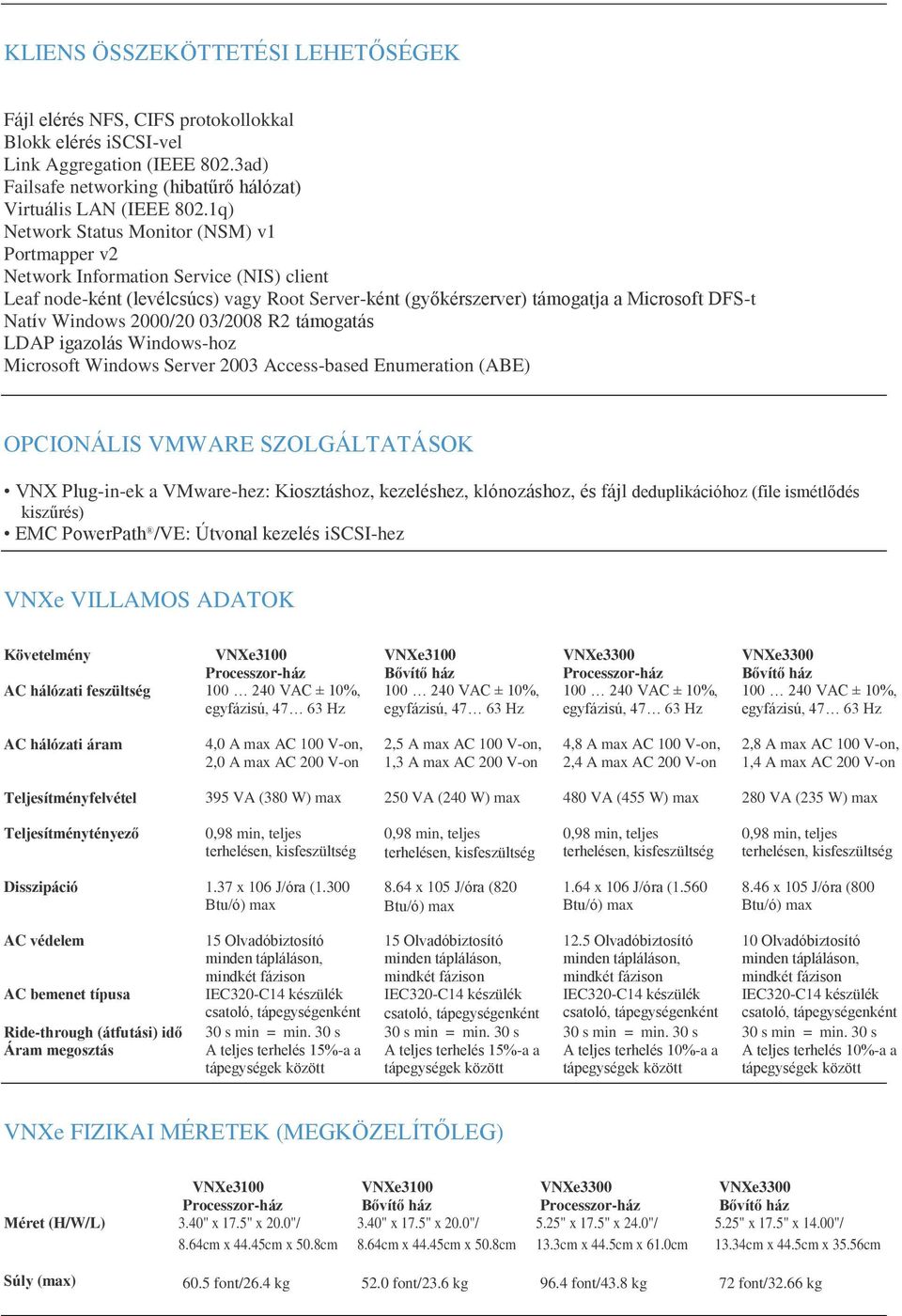

4 KLIENS ÖSSZEKÖTTETÉSI LEHETŐSÉGEK Fájl elérés NFS, CIFS protokollokkal Blokk elérés iscsi-vel Link Aggregation (IEEE 802.3ad) Failsafe networking (hibatűrő hálózat) Virtuális LAN (IEEE 802.1q) Network Status Monitor (NSM) v1 Portmapper v2 Network Information Service (NIS) client Leaf node-ként (levélcsúcs) vagy Root Server-ként (győkérszerver) támogatja a Microsoft DFS-t Natív Windows 2000/20 03/2008 R2 támogatás LDAP igazolás Windows-hoz Microsoft Windows Server 2003 Access-based Enumeration (ABE) OPCIONÁLIS VMWARE SZOLGÁLTATÁSOK VNX Plug-in-ek a VMware-hez: Kiosztáshoz, kezeléshez, klónozáshoz, és fájl deduplikációhoz (file ismétlődés kiszűrés) EMC PowerPath /VE: Útvonal kezelés iscsi-hez VNXe VILLAMOS ADATOK Követelmény AC hálózati feszültség AC hálózati áram 4,0 A max AC 100 V-on, 2,0 A max AC 200 V-on 2,5 A max AC 100 V-on, 1,3 A max AC 200 V-on 4,8 A max AC 100 V-on, 2,4 A max AC 200 V-on 2,8 A max AC 100 V-on, 1,4 A max AC 200 V-on Teljesítményfelvétel 395 VA (380 W) max 250 VA (240 W) max 480 VA (455 W) max 280 VA (235 W) max Teljesítménytényező Disszipáció 1.37 x 106 J/óra ( x 105 J/óra ( x 106 J/óra ( x 105 J/óra (800 AC védelem AC bemenet típusa 15 Olvadóbiztosító 15 Olvadóbiztosító 12.5 Olvadóbiztosító 10 Olvadóbiztosító Ride-through (átfutási) idő 30 s min = min. 30 s 30 s min = min. 30 s 30 s min = min. 30 s 30 s min = min. 30 s Áram megosztás A teljes terhelés 15%-a a A teljes terhelés 15%-a a A teljes terhelés 10%-a a A teljes terhelés 10%-a a tápegységek között tápegységek között tápegységek között tápegységek között VNXe FIZIKAI MÉRETEK (MEGKÖZELÍTŐLEG) Méret (H/W/L) 3.40" x 17.5" x 20.0"/ 8.64cm x 44.45cm x 50.8cm 3.40" x 17.5" x 20.0"/ 8.64cm x 44.45cm x 50.8cm 5.25" x 17.5" x 24.0"/ 13.3cm x 44.5cm x 61.0cm 5.25" x 17.5" x 14.00"/ 13.34cm x 44.5cm x 35.56cm Súly (max) 60.5 font/26.4 kg 52.0 font/23.6 kg 96.4 font/43.8 kg 72 font/32.66 kg

5 ÜZEMI KÖRNYEZET Hőmérséklet: Hőmérsékleti gradiens: Relatív páratartalom: Magasság: ºF (10 40ºC) 19ºF/óra (10ºC/óra) 20% 80% (kondenzáció nélküli) láb ( ºF (40ºC) max láb ( ,6ºF (37ºC) max ELEKTROMÁGNESES KIBOCSÁTÁS ÉS VÉDETTSÉG FCC Class A EN55022 Class A CE Mark VCCI Class A (Japán számára) ICES-003 Class A (Kanada számára) AS/NZS 3548 Class A (Ausztrália/Új-Zéland számára) EN55024 védettség, ITE BSMI Class A (Tajvan számára) LÉPJEN VELÜNK KAPCSOLATBA Ha szeretne többet megtudni arról, hogy az EMC termékek, szolgáltatások és megoldások hogyan segíthetnek Önnek megoldani az üzleti és informatikai kihívásait, vegye fel a kapcsolatot helyi képviselővel vagy a meghatalmazott viszonteladóval ( vagy keressen fel bennünket a weblapon. MINŐSÉGI ÉS BIZTONSÁGI SZABVÁNYOK UL 60950; CSAC , FN Gyártása az ISO 9000 szerint nyilvántartott minőségi rendszer alatt történt ETSI EN Az EMC2, EMC, VNXe,,, PowerPath, Unisphere, az EMC logó, és ahol ezen információk előfordulnak, bejegyzett védjegyek vagy az EMC Corporation védjegyei az Egyesült Államokban és más országokban. A VMware, ESX, és a VMware logó a VMware, Inc. bejegyzett védjegye az Egyesült Államokban és más joghatóságok előtt. Az Intel, az Intel logo, Xeon, és Xeon Inside az Intel Corporation védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és más országokban. Az itt található összes többi védjegy az adott tulajdonosok tulajdonát képezi. Copyright 2010 EMC Corporation. Minden jog fenntartva. Kiadás helye: USA. 12/10 Adatlap H8515/2. EMC Corporation Hopkinton, Massachusetts Észak-Amerikában
