1 Kommunikációs rendszerek programozása (NGB_TA024_1) MÉRÉSI JEGYZ ŐKÖNYV (4. mérés) OSPF protokollal megvalósított Quagga router 1

2 Mérés helye: Széchenyi István Egyetem, L-1/7 laboratórium, 9026 Győr, Egyetem tér 1. Mérés ideje: Mérés tárgya: Mérést végezte: Mérés megrendelője: Felhasznált mér ő és segédeszközök: OSPF protokollal megvalósított Quagga router 8. mérőcsoport Andrejkovics Imre RI8HFG Ferenczy Ádám MRGSZ4 Kocsis Gergely - GK2VSO Derka István fekete1 PC fekete2 PC fekete3 PC HP notebook Toshiba notebook 6 db CAT5 PATCH kábel 2

3 Mérési feladat: Állítson össze egy olyan mérési környezetet, melyben bemutatja a OSPF protokoll műküdését! 1. Három fekete gép felhasználásával alakítson ki egy teljesen összehuzalozott, route-tolt hálózatot! 2. Mindegyik router-re telepítse a Quagga szoftvert! A három router közül az egyiket csatlakoztassa még a labor hálózatához is. 3. Az IP címeket a következő módon állítsa be az eszközökön: a) Az interfészek címeit a 10.x+y.i.0/24 címtartományból válassza, ahol x+y: x a mérőcsoport száma és y a router azonosítója, i: az adott interfész száma b) Az adott interfész konfigurálása során vegye figyelembe a vele közvetlen kapcsolatban lévő másik interfész IP címét ill. IP címtartományát is! c) Az előzőekben összeállított hálózat két végpontjára kössön egy-egy pc-t és állítsa be ezek interfész és default gateway címét. Próbáljon meg kapcsolatot létrehozni a két PC között! Mit tapasztalt? 4. OSPF protokoll használatával konfigurálja be a routereket! a) Ellenőrize a működését! b) Lépésről-lépésre haladva szakítsa meg a routerek közötti kapcsolatokat és figyelje a változásokat (routing táblák)! Mit tapasztalt? 5. Dokumentálja a mérési jegyzőkönyvet! 6. Állítsa vissza a kiindulási állapotot! 3

4 1. Három fekete gép felhasználásával alakítson ki egy teljesen összehuzalozott, route-tolt hálózatot! NÉV INTERFÉSZ IP CÍM (maszk: /24) eth fekete1(r1) eth eth eth fekete2(r2) eth eth eth fekete3(r3) eth eth GÉP1 eth GÉP2 eth

5 2. Mindegyik router-re telepítse a Quagga szoftvert! A három router közül az egyiket csatlakoztassa még a labor hálózatához is. Mindegyik routeren (R1 R2 R3): root@fekete1:/home/diak# wget --no-check-certificate root@fekete2:/home/diak# wget --no-check-certificate root@fekete3:/home/diak# wget --no-check-certificate A --no-check-certificate akkor szükséges, ha nem a TILB hálózatán belül szerezzük be a quagga.sh-t, ez orvosolja a hibát: HIBA: /CN= által kiadott tanúsítványa nem ellenőrizhető: Saját aláírású tanúsítvány. A nem biztonságos kapcsolódáshoz géphez használja a --no-check-certificate kapcsolót. root@fekete1:/home/diak# chmod 744 quagga.sh root@fekete2:/home/diak# chmod 744 quagga.sh root@fekete3:/home/diak# chmod 744 quagga.sh Ezzel beállítjuk a futtatáshoz szükséges jogosultságot. root@fekete1:/home/diak#./quagga.sh router1 root@fekete2:/home/diak#./quagga.sh router2 root@fekete3:/home/diak#./quagga.sh router3 Megjegyzés: a quagga.sh-ban ethtools szerepel, ezt átkell nevezni ethtool-ra! 5

6 3. Az IP címeket a következő módon állítsa be az eszközökön: a) Az interfészek címeit a 10.x+y.i.0/24 címtartományból válassza, ahol x+y: x a mérőcsoport száma és y a router azonosítója, i: az adott interfész száma NÉV INTERFÉSZ IP CÍM (maszk: /24) eth fekete1(r1) eth eth eth fekete2(r2) eth eth eth fekete3(r3) eth eth GÉP1 eth GÉP2 eth b) Az adott interfész konfigurálása során vegye figyelembe a vele közvetlen kapcsolatban lévő másik interfész IP címét ill. IP címtartományát is! root@fekete1:~# vtysh Hello, this is Quagga (version ). Copyright Kunihiro Ishiguro, et al. fekete1# configure terminal fekete1(config)# interface eth1 fekete1(config-if)# ip address /24 fekete1(config-if)# link-detect fekete1(config-if)# exit fekete1(config)# interface eth2 fekete1(config-if)# ip address /24 fekete1(config-if)# link-detect fekete1(config-if)# exit fekete1(config)# exit fekete1# write Building Configuration... Integrated configuration saved to /etc/quagga/quagga.conf [OK] 6

7 vtysh Hello, this is Quagga (version ). Copyright Kunihiro Ishiguro, et al. fekete2# configure terminal fekete2(config)# interface eth0 fekete2(config-if)# ip address /24 fekete2(config-if)# link-detect fekete2(config-if)# exit fekete2(config)# interface eth1 fekete2(config-if)# ip address /24 fekete2(config-if)# link-detect fekete2(config-if)# exit fekete2(config)# interface eth2 fekete2(config-if)# ip address /24 fekete2(config-if)# link-detect fekete2(config-if)# exit fekete2(config)# exit fekete2# write Building Configuration... Integrated configuration saved to /etc/quagga/quagga.conf [OK] vtysh Hello, this is Quagga (version ). Copyright Kunihiro Ishiguro, et al. fekete3# configure terminal fekete3(config)# interface eth0 fekete3(config-if)# ip address /24 fekete3(config-if)# link-detect fekete3(config-if)# exit fekete3(config)# interface eth1 fekete3(config-if)# ip address /24 fekete3(config-if)# link-detect fekete3(config-if)# exit fekete3(config)# interface eth2 fekete3(config-if)# ip address /24 fekete3(config-if)# link-detect fekete3(config-if)# exit fekete3(config)# exit fekete3# write Building Configuration... Integrated configuration saved to /etc/quagga/quagga.conf [OK] 7

8 c) Az előzőekben összeállított hálózat két végpontjára kössön egy-egy pc-t és állítsa be ezek interfész és default gateway címét. Próbáljon meg kapcsolatot létrehozni a két PC között! Mit tapasztalt? A Windows-os gépeken (GÉP1, GÉP2) grafikus felületen kellett beállítani az IP címeket. GÉP1: IP Net Mask Default Gw GÉP2: IP Net Mask Default Gw GÉP2 (HP): ping GÉP1 Toshiba C:\Users\iMi>ping pingelése - 32 bájtnyi méretű adattal A kérésre nem érkezett válasz a határidőn belül. A kérésre nem érkezett válasz a határidőn belül ping-statisztikája: Csomagok: küldött = 2, fogadott = 0, elveszett = 2 (100% veszteség), CTRL-C ^C C:\Users\iMi> GÉP1 Toshiba ping GÉP2 HP: C:\Users\CZ>ping pingelése 32 bájtnyi méretű adattal: A kérésre nem érkezett válasz a határidőn belül. A kérésre nem érkezett válasz a határidőn belül ping-statisztikája: Csomagok: küldött = 2, fogadott = 0, elveszett = 2 (100% veszteség), CTRL-C ^C C:\Users\CZ> A két külön hálózatba kötött gép nem látja egymást! 8

9 4. OSPF protokoll használatával konfigurálja be a routereket! a) Ellenőrize a működését! root@fekete1:~# vtysh Hello, this is Quagga (version ). Copyright Kunihiro Ishiguro, et al. fekete1# configure terminal fekete 1(config)# router ospf fekete 1(config-router)# network /24 area 100 fekete 1(config-router)# network /24 area 100 fekete 1(config-router)# network /24 area 100 fekete 1(config-router)# network /24 area 100 fekete 1(config-router)# network /24 area 100 fekete 1(config-router)# neighbor fekete 1(config-router)# neighbor fekete 1(config-router)# exit fekete1(config)# exit fekete1# wr Building Configuration... Integrated configuration saved to /etc/quagga/quagga.conf [OK] root@fekete2:~# vtysh Hello, this is Quagga (version ). Copyright Kunihiro Ishiguro, et al. fekete 2# configure terminal fekete2(config)# router ospf fekete2(config-router)# network /24 area 100 fekete2(config-router)# network /24 area 100 fekete2(config-router)# network /24 area 100 fekete2(config-router)# network /24 area 100 fekete2(config-router)# network /24 area 100 fekete2(config-router)# neighbor fekete2(config-router)# neighbor fekete2(config-router)# exit fekete2(config)# exit fekete2# wr Building Configuration... Integrated configuration saved to /etc/quagga/quagga.conf [OK] 9

10 vtysh Hello, this is Quagga (version ). Copyright Kunihiro Ishiguro, et al. fekete 3# configure terminal fekete 3(config)# router ospf fekete 3(config-router)# network /24 area 100 fekete 3(config-router)# network /24 area 100 fekete 3(config-router)# network /24 area 100 fekete 3(config-router)# network /24 area 100 fekete 3(config-router)# network /24 area 100 fekete 3(config-router)# neighbor fekete 3(config-router)# neighbor fekete 3(config-router)# exit fekete3(config)# exit fekete3# wr Building Configuration... Integrated configuration saved to /etc/quagga/quagga.conf [OK] 10

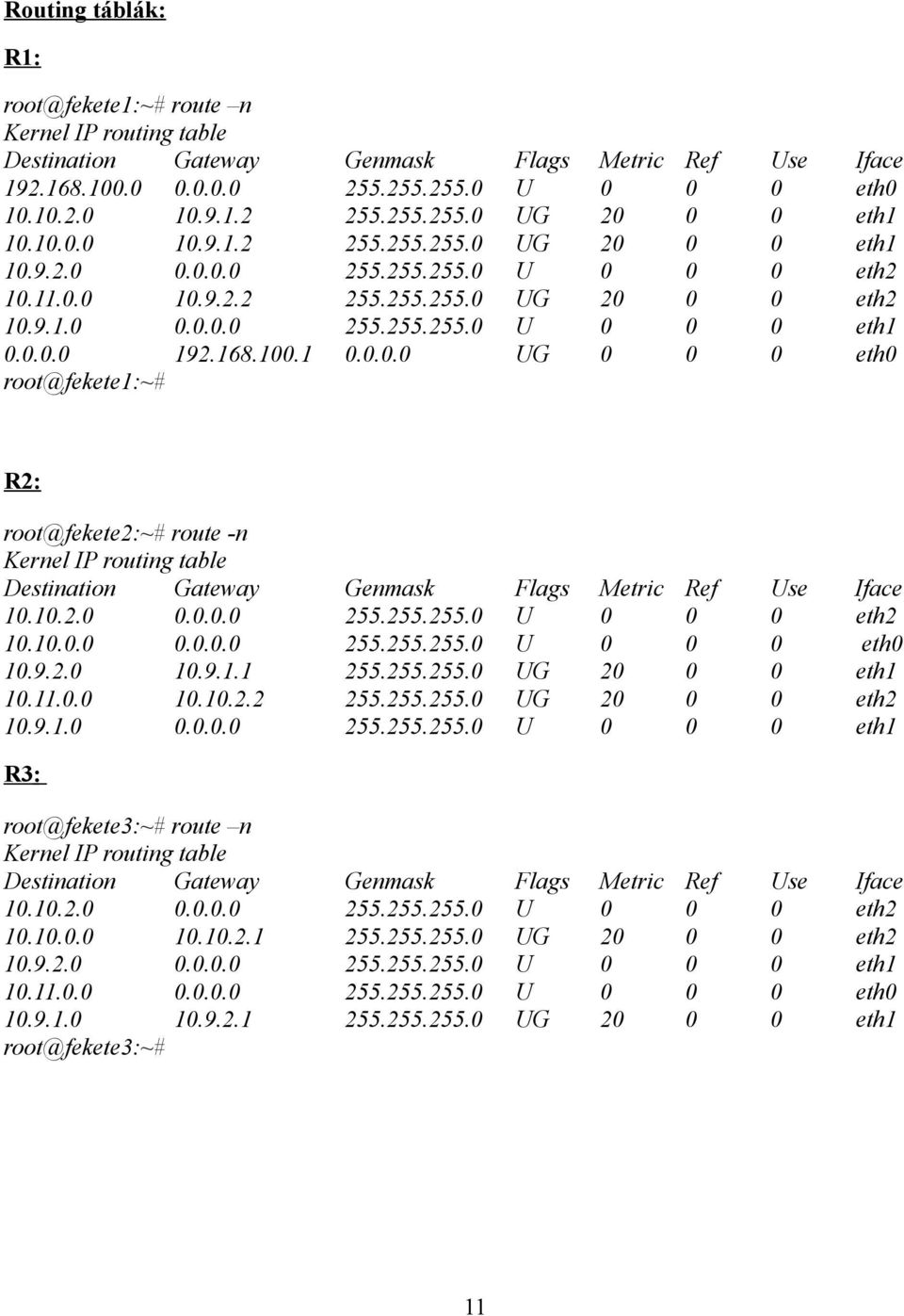

11 Routing táblák: R1: route n U eth UG eth UG eth U eth UG eth U eth UG eth0 root@fekete1:~# R2: root@fekete2:~# route -n U eth U eth UG eth UG eth U eth1 R3 : root@fekete3:~# route n U eth UG eth U eth U eth UG eth1 root@fekete3:~# 11

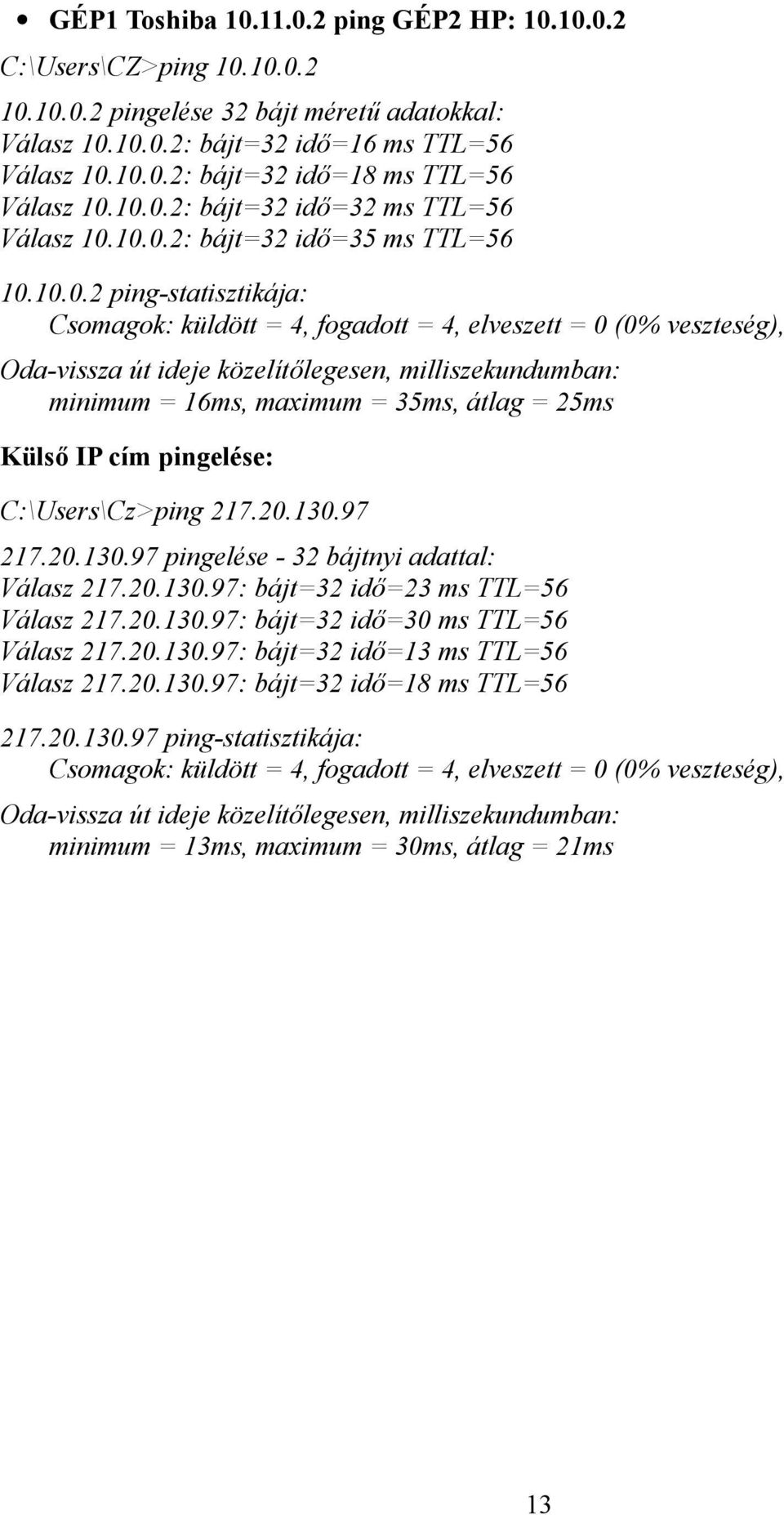

12 Újra megpróbáljuk egyik gépről elérni a másikat: GÉP2 HP: ping GÉP1 Toshiba C:\Users\iMi>ping pingelése 32 bájtnyi méretű adattal: Válasz : bájt=32 idő=21 ms TTL=57 Válasz : bájt=32 idő=8 ms TTL=57 Válasz : bájt=32 idő=37 ms TTL=57 Válasz : bájt=32 idő=14 ms TTL= ping-statisztikája: Csomagok: küldött = 4, fogadott = 4, elveszett = 0 (0% veszteség), Oda-vissza út ideje közelítőlegesen, milliszekundumban: minimum = 8ms, maximum = 37ms, átlag = 20ms Külső IP cím pingelése: C:\Users\iMi>ping pingelése - 32 bájtnyi adattal: Válasz : bájt=32 idő=23 ms TTL=57 Válasz : bájt=32 idő=30 ms TTL=57 Válasz : bájt=32 idő=13 ms TTL=57 Válasz : bájt=32 idő=18 ms TTL= ping-statisztikája: Csomagok: küldött = 4, fogadott = 4, elveszett = 0 (0% veszteség), Oda-vissza út ideje közelítőlegesen, milliszekundumban: minimum = 13ms, maximum = 30ms, átlag = 21ms 12

13 GÉP1 Toshiba ping GÉP2 HP: C:\Users\CZ>ping pingelése 32 bájt méretű adatokkal: Válasz : bájt=32 idő=16 ms TTL=56 Válasz : bájt=32 idő=18 ms TTL=56 Válasz : bájt=32 idő=32 ms TTL=56 Válasz : bájt=32 idő=35 ms TTL= ping-statisztikája: Csomagok: küldött = 4, fogadott = 4, elveszett = 0 (0% veszteség), Oda-vissza út ideje közelítőlegesen, milliszekundumban: minimum = 16ms, maximum = 35ms, átlag = 25ms Külső IP cím pingelése: C:\Users\Cz>ping pingelése - 32 bájtnyi adattal: Válasz : bájt=32 idő=23 ms TTL=56 Válasz : bájt=32 idő=30 ms TTL=56 Válasz : bájt=32 idő=13 ms TTL=56 Válasz : bájt=32 idő=18 ms TTL= ping-statisztikája: Csomagok: küldött = 4, fogadott = 4, elveszett = 0 (0% veszteség), Oda-vissza út ideje közelítőlegesen, milliszekundumban: minimum = 13ms, maximum = 30ms, átlag = 21ms 13

14 b) Lépésről-lépésre haladva szakítsa meg a routerek közötti kapcsolatokat és figyelje a változásokat (routing táblák)! Mit tapasztalt? Megszakítás előtt (R1): root@fekete1:~# route -n U eth UG eth U eth UG eth U eth UG eth0 Megszakítás után (R1): root@fekete1:~# route -n U eth U eth UG eth U eth UG eth0 Megszakítás előtt (R2): root@fekete2:~# route -n U eth U eth UG eth UG eth U eth1 Megszakítás után (R2): root@fekete2:~# route -n U eth UG eth UG eth U eth1 14

15 Megszakítás előtt (R3): route -n U eth UG eth U eth U eth UG eth1 Megszakítás után (R3): root@fekete3:~# route -n UG eth U eth U eth UG eth1 15

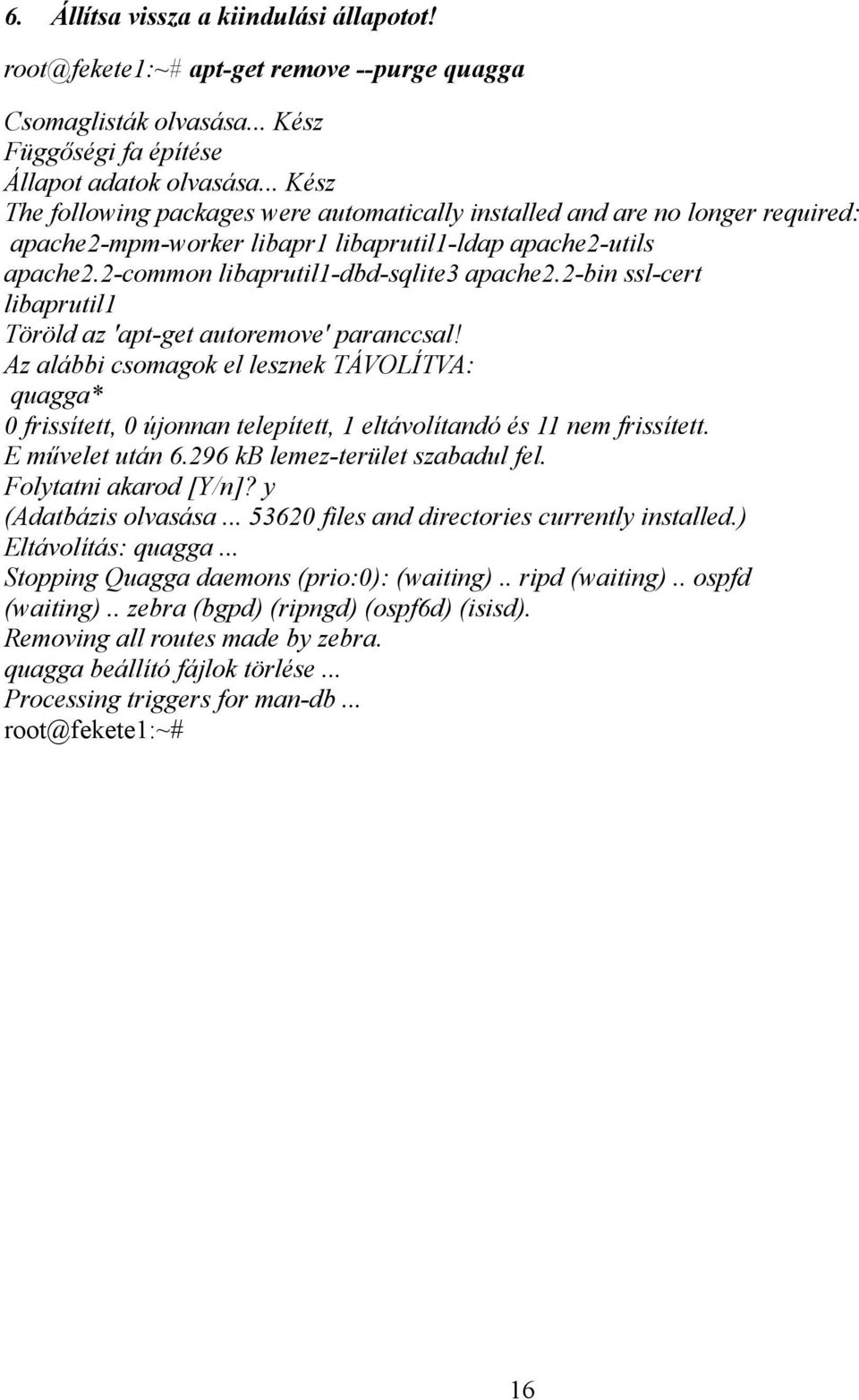

16 6. Állítsa vissza a kiindulási állapotot! root@fekete1:~# apt-get remove --purge quagga Csomaglisták olvasása... Kész Függőségi fa építése Állapot adatok olvasása... Kész The following packages were automatically installed and are no longer required: apache2-mpm-worker libapr1 libaprutil1-ldap apache2-utils apache2.2-common libaprutil1-dbd-sqlite3 apache2.2-bin ssl-cert libaprutil1 Töröld az 'apt-get autoremove' paranccsal! Az alábbi csomagok el lesznek TÁVOLÍTVA: quagga* 0 frissített, 0 újonnan telepített, 1 eltávolítandó és 11 nem frissített. E művelet után kb lemez-terület szabadul fel. Folytatni akarod [Y/n]? y (Adatbázis olvasása files and directories currently installed.) Eltávolítás: quagga... Stopping Quagga daemons (prio:0): (waiting).. ripd (waiting).. ospfd (waiting).. zebra (bgpd) (ripngd) (ospf6d) (isisd). Removing all routes made by zebra. quagga beállító fájlok törlése... Processing triggers for man-db... root@fekete1:~# 16
