1 2012 Termékkatalógus

2

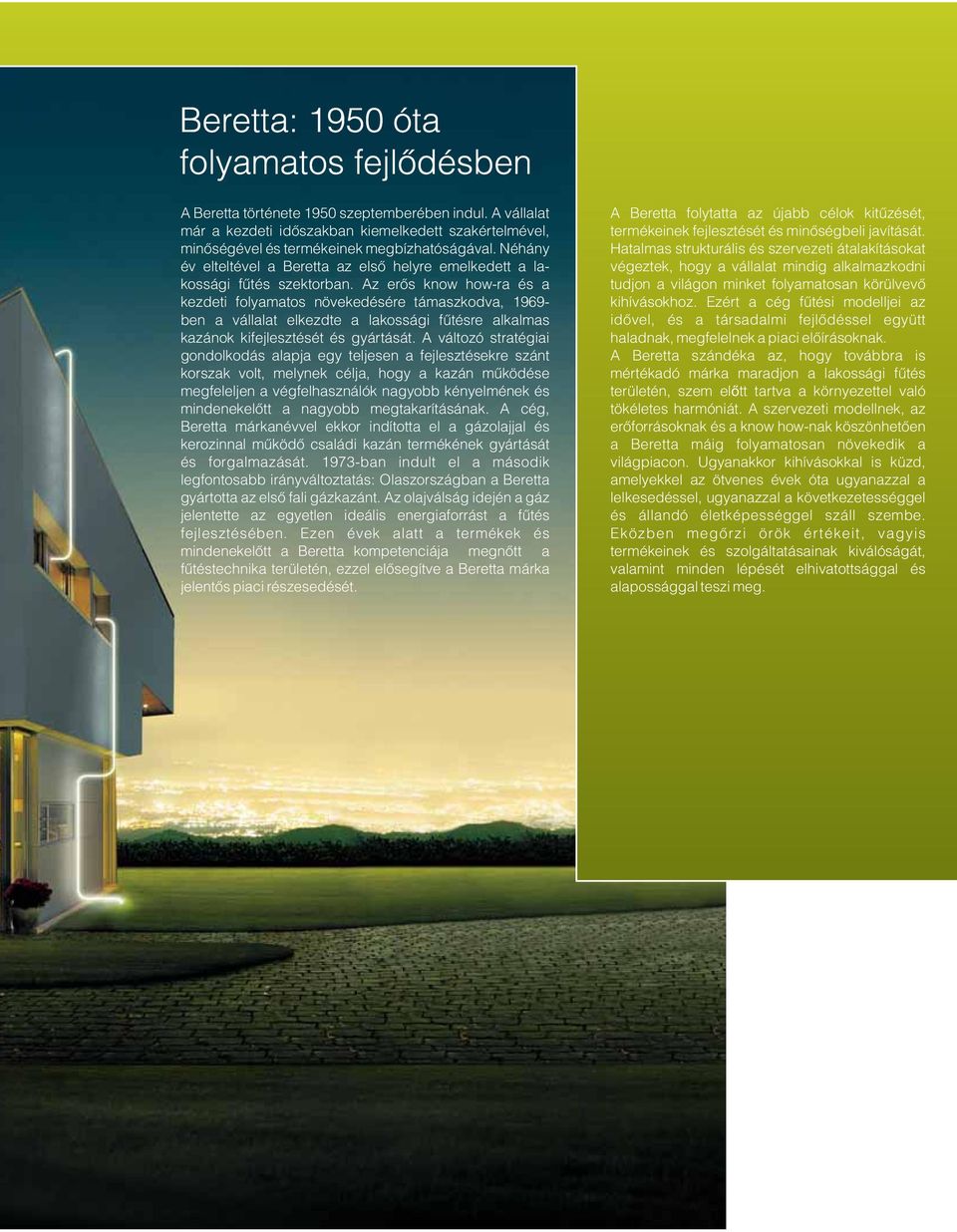

3 Beretta: 1950 óta folyamatos fejlõdésben A Beretta története 1950 szeptemberében indul. A vállalat már a kezdeti idõszakban kiemelkedett szakértelmével, minõségével és termékeinek megbízhatóságával. Néhány év elteltével a Beretta az elsõ helyre emelkedett a lakossági fûtés szektorban. Az erõs know how-ra és a kezdeti folyamatos növekedésére támaszkodva, ben a vállalat elkezdte a lakossági fûtésre alkalmas kazánok kifejlesztését és gyártását. A változó stratégiai gondolkodás alapja egy teljesen a fejlesztésekre szánt korszak volt, melynek célja, hogy a kazán mûködése megfeleljen a végfelhasználók nagyobb kényelmének és mindenekelõtt a nagyobb megtakarításának. A cég, Beretta márkanévvel ekkor indította el a gázolajjal és kerozinnal mûködõ családi kazán termékének gyártását és forgalmazását ban indult el a második legfontosabb irányváltoztatás: Olaszországban a Beretta gyártotta az elsõ fali gázkazánt. Az olajválság idején a gáz jelentette az egyetlen ideális energiaforrást a fûtés fejlesztésében. Ezen évek alatt a termékek és mindenekelõtt a Beretta kompetenciája megnõtt a fûtéstechnika területén, ezzel elõsegítve a Beretta márka jelentõs piaci részesedését. A Beretta folytatta az újabb célok kitûzését, termékeinek fejlesztését és minõségbeli javítását. Hatalmas strukturális és szervezeti átalakításokat végeztek, hogy a vállalat mindig alkalmazkodni tudjon a világon minket folyamatosan körülvevõ kihívásokhoz. Ezért a cég fûtési modelljei az idõvel, és a társadalmi fejlõdéssel együtt haladnak, megfelelnek a piaci elõírásoknak. A Beretta szándéka az, hogy továbbra is mértékadó márka maradjon a lakossági fûtés területén, szem előtt tartva a környezettel való tökéletes harmóniát. A szervezeti modellnek, az erõforrásoknak és a know how-nak köszönhetõen a Beretta máig folyamatosan növekedik a világpiacon. Ugyanakkor kihívásokkal is küzd, amelyekkel az ötvenes évek óta ugyanazzal a lelkesedéssel, ugyanazzal a következetességgel és állandó életképességgel száll szembe. Eközben megõrzi örök értékeit, vagyis termékeinek és szolgáltatásainak kiválóságát, valamint minden lépését elhivatottsággal és alapossággal teszi meg.

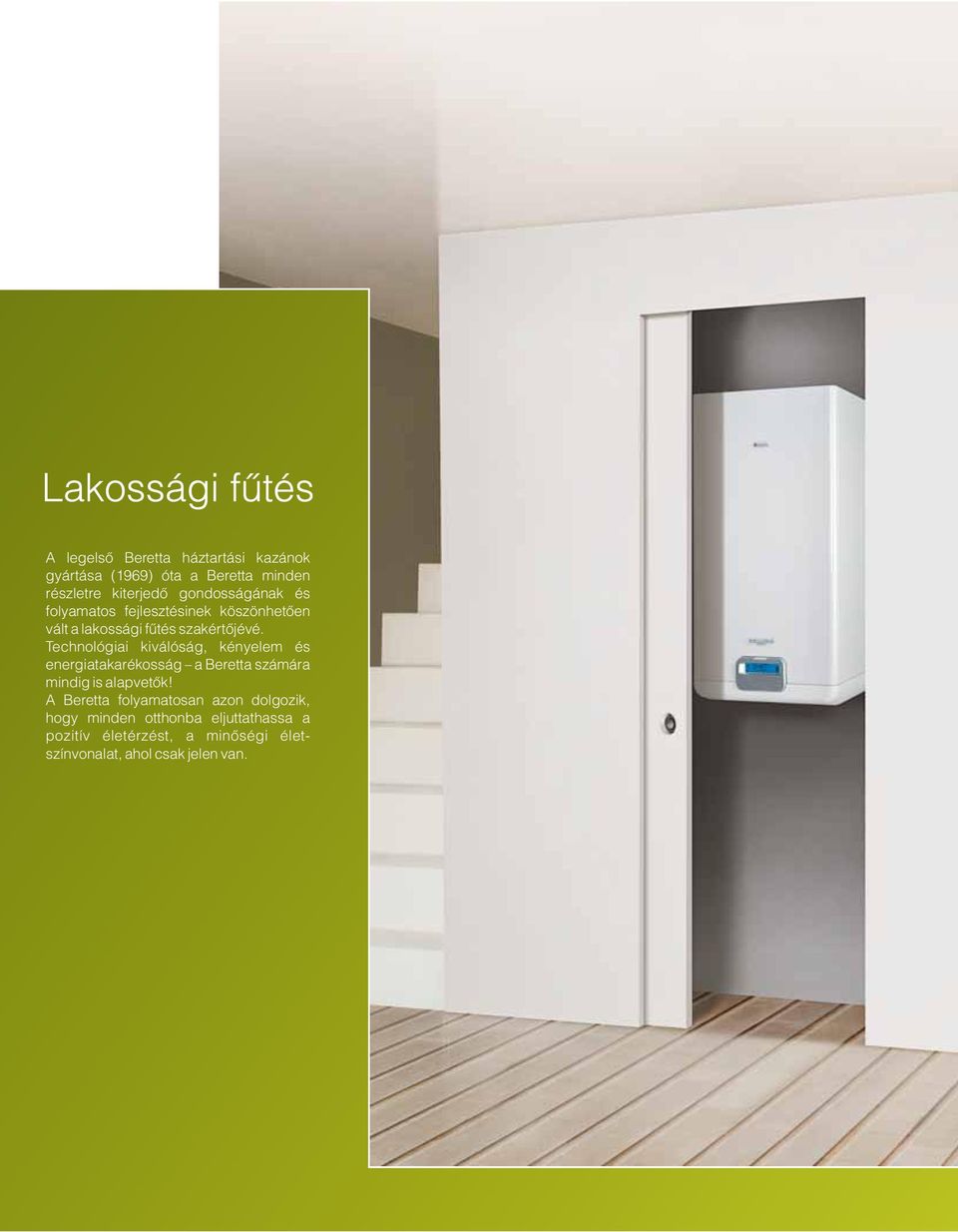

4 Lakossági fûtés A legelsõ Beretta háztartási kazánok gyártása (1969) óta a Beretta minden részletre kiterjedõ gondosságának és folyamatos fejlesztésinek köszönhetõen vált a lakossági fûtés szakértõjévé. Technológiai kiválóság, kényelem és energiatakarékosság a Beretta számára mindig is alapvetõk! A Beretta folyamatosan azon dolgozik, hogy minden otthonba eljuttathassa a pozitív életérzést, a minõségi életszínvonalat, ahol csak jelen van.

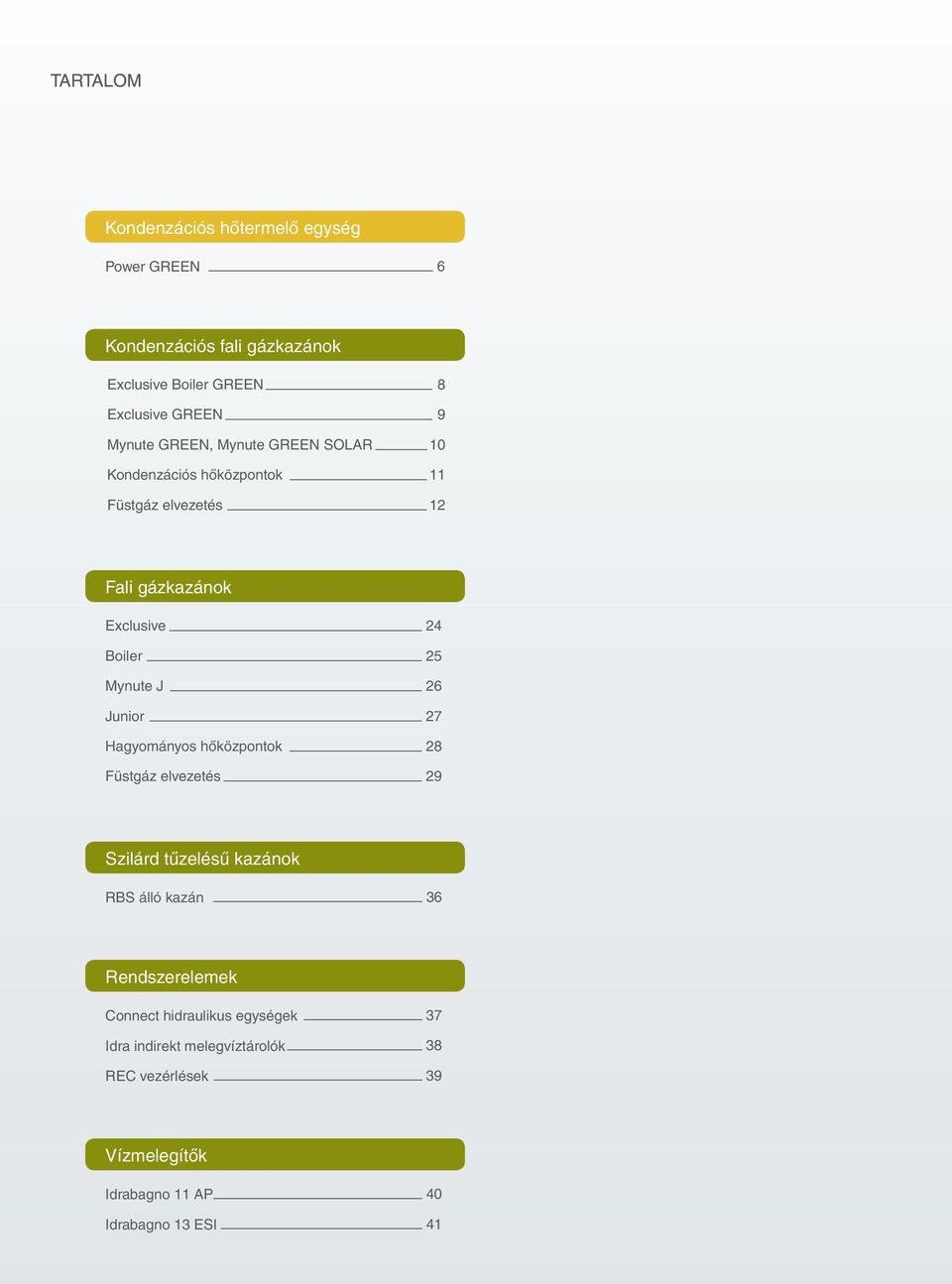

5 Kondenzációs hõtermelõ egység Power GREEN 6 Kondenzációs fali gázkazánok Exclusive Boiler GREEN Exclusive GREEN Mynute GREEN, Mynute GREEN SOLAR Kondenzációs hõközpontok Füstgáz elvezetés Fali gázkazánok Exclusive Boiler Mynute J Junior Hagyományos hõközpontok Füstgáz elvezetés Szilárd tûzelésû kazánok RBS álló kazán 36 Rendszerelemek Connect hidraulikus egységek Idra indirekt melegvíztárolók REC vezérlések Vízmelegítõk Idrabagno 11 AP Idrabagno 13 ESI 40 41

6 Kondenzációs hõtermelõ egység Szabadalmaztatott nagy vízterű alumínium-ötvözet hőcserélő Hatásfok: -os a CEE 92/42 Európai Úniós Károsanyag kibocsátás az 5. osztály alatt az EN 677 Európai szabvány szerint Részben védett külső helyre is telepíthető Időjáráskövetõ szabályozás külső érzékelővel Modulációs keringtető szivattyú Range Rated minősítéssel rendelkezik, amely azt jelenti, hogy a készülék tényleges teljesítménye a telepítéskor beállítható 3 kör vezérlési lehetőség: magas, illetve alacsony hőmérsékletű fűtési kör, tároló kör (kiegészítő opcionális rendszerelemek segítségével) IPX5D villamos védelmi fokozat PB átalakító készlet alapfelszereltség Zárt égésterű / turbó hatásfok: CEE 92/42 EU MODELL MÉRETEK MAG SZÉL MÉLY (mm) TELJESÍTMÉNY (kw) POWER GREEN 860 x 553 x Leggyakrabban használt tartozékok LEÍRÁS LEÍRÁS Elzáró szerelvények Hidraulikus gyûjtõ és elválasztó egységcs Külső váltószelep kit Tároló érzékelő NTC Kondenz szifon fagyávédelmi egység B23 levegõ beszívó egységcsomag /80-ról 60/100-ra átalakító kit /80-ról 80/125-re átalakító kit Két fűtési kör vezérlés csomag REC07 távvezérlő Zónaszelep vezérlő Alacsony hőm. kör határoló termosztát

7 Kondenzációs hõtermelõ egység 50 kw-os konfiguráció 1 db Power GREEN 50 1 db Hidraulikus gyûjtõ és elválasztó egységcsomag (cikkszam ) 1 db Elzáró szerelvények (cikkszam ) Konfiguráció végösszege: Kondenzációs hõtermelõ egység 50 kw-os konfiguráció váltószeleppel, tároló fûtéshez 1 db Power GREEN 50 1 db Elzáró szerelvények (cikkszam ) 1 db Kit külső váltószelep (cikkszam ) 1 db Hidraulikus gyûjtõ és elválasztó egységcsomag (cikkszam ) 1db Tároló érzékelő NTC (cikkszam ) Konfiguráció végösszege:

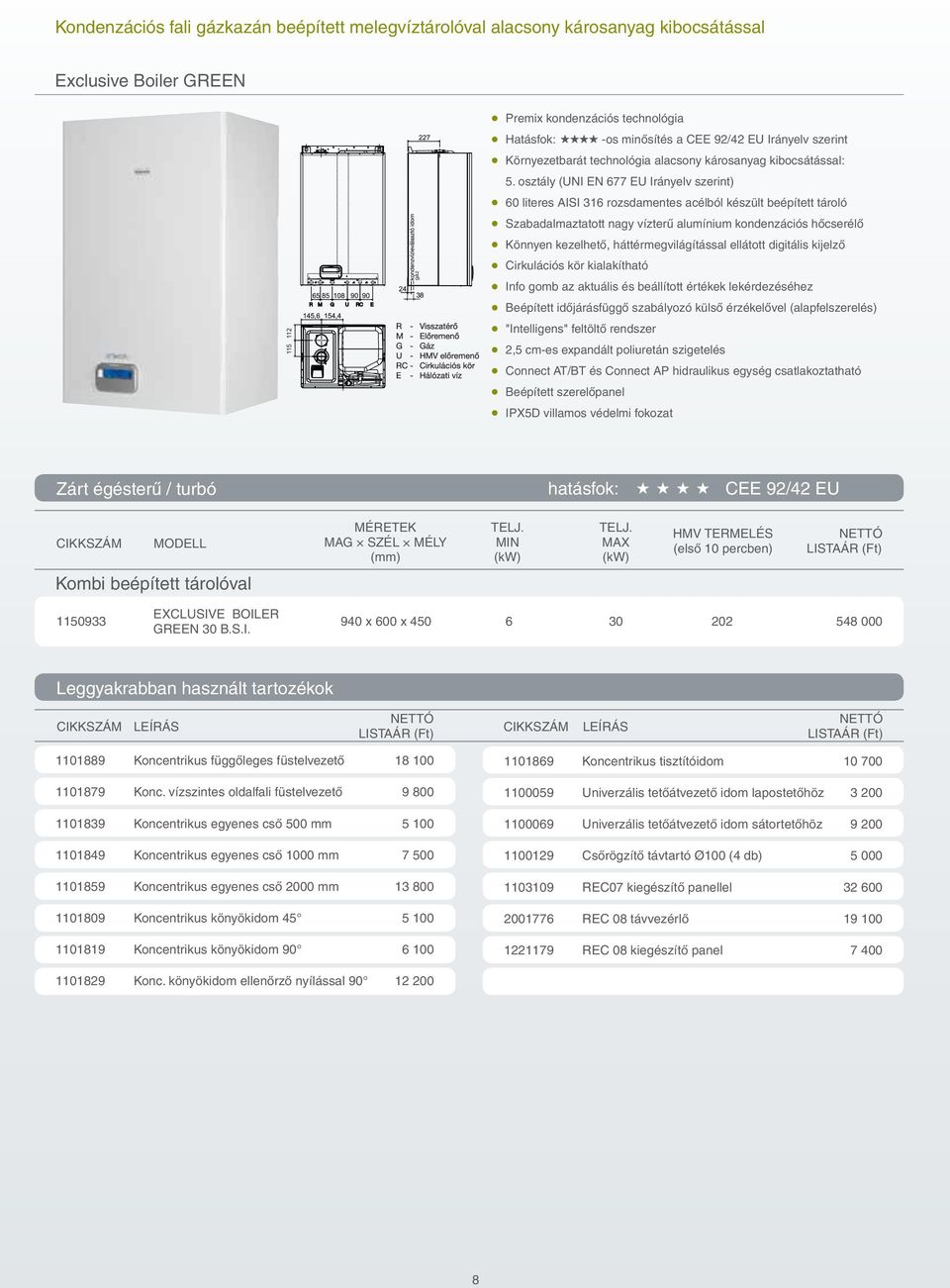

8 Kondenzációs fali gázkazán beépített melegvíztárolóval alacsony károsanyag kibocsátással Exclusive Boiler GREEN gáz Premix kondenzációs technológia Hatásfok: -os minősítés a CEE 92/42 EU Irányelv szerint Környezetbarát technológia alacsony károsanyag kibocsátással: 5. osztály (UNI EN 677 EU Irányelv szerint) 60 literes AISI 316 rozsdamentes acélból készült beépített tároló Szabadalmaztatott nagy vízterű alumínium kondenzációs hőcserélő Könnyen kezelhető, háttérmegvilágítással ellátott digitális kijelző Cirkulációs kör kialakítható Info gomb az aktuális és beállított értékek lekérdezéséhez Beépített időjárásfüggő szabályozó külső érzékelővel (alapfelszerelés) "Intelligens" feltöltő rendszer 2,5 cm-es expandált poliuretán szigetelés Connect AT/BT és Connect AP hidraulikus egység csatlakoztatható Beépített szerelőpanel IPX5D villamos védelmi fokozat Zárt égésterű / turbó hatásfok: CEE 92/42 EU MODELL MÉRETEK MAG SZÉL MÉLY (mm) TELJ. MIN (kw) TELJ. MAX (kw) HMV TERMELÉS (első 10 percben) Kombi beépített tárolóval EXCLUSIVE BOILER x 600 x GREEN 30 B.S.I. Leggyakrabban használt tartozékok LEÍRÁS LEÍRÁS Koncentrikus függőleges füstelvezető Koncentrikus tisztítóidom Konc. vízszintes oldalfali füstelvezető Koncentrikus egyenes cső 500 mm Koncentrikus egyenes cső 1000 mm Koncentrikus egyenes cső 2000 mm Koncentrikus könyökidom Koncentrikus könyökidom Univerzális tetőátvezető idom lapostetőhöz Univerzális tetőátvezető idom sátortetõhöz Csőrögzítő távtartó Ø100 (4 db) REC07 kiegészítõ panellel REC 08 távvezérlő REC 08 kiegészítõ panel Konc. könyökidom ellenőrzőnyílással

9 Kondenzációs fali gázkazán alacsony károsanyag kibocsátással Exclusive GREEN 163,5 Premix kondenzációs technológia Hatásfok: -os minősítés a CEE 92/42 EU Irányelv szerint Környezetbarát technológia alacsony károsanyag kibocsátással: 5. osztály (UNI EN 677 EU Irányelv szerint) Szabadalmaztatott, nagyvízterű alumínium kondenzációs hőcserélő Könnyen kezelhető, háttérmegvilágítással ellátott digitális kijelző Komfort funkciók a stabil HMV szolgáltatás és gyorsabb felfûtés érdekében Info gomb az aktuláis és beállított értékek lekérdezéséhez Beépített időjárásfüggő szabályozó külső érzékelővel (alapfelszerelés) Intelligens feltöltő rendszer Takarófedél a hidraulikus csatlakozásokhoz (alapfelszerelés) Connect AT/BT és Connect AP hidraulikus egység csatlakoztatható Beépített szerelőpanel IPX5D villamos védelmi fokozat Kondenzációs fali gázkazánok Zárt égésterű / turbó hatásfok: CEE 92/42 EU MODELL MÉRETEK MAG SZÉL MÉLY (mm) TELJ. MIN (kw) TELJ. MAX (kw) HMV TERMELÉS (liter/perc - ΔT 25 C) Fűtő EXCLUSIVE GREEN x 453 x R.S.I. Kombi (fûtés és használati melegvíz) EXCLUSIVE GREEN x 453 x C.S.I. EXCLUSIVE GREEN x 453 x C.S.I. Leggyakrabban használt tartozékok LEÍRÁS LEÍRÁS Koncentrikus függőleges füstelvezető Konc. vízszintes oldalfali füstelvezető Koncentrikus egyenes cső 1000 mm Koncentrikus egyenes cső 2000 mm Koncentrikus könyökidom Koncentrikus könyökidom Koncentrikus tisztítóidom Univerzális tetőátvezető idom lapostetőhöz Univerzális tetőátvezető idom sátortetõhöz REC07 kiegészítõ panellel REC 08 távvezérlő REC 08 kiegészítõ panel Konc. könyökidom ellenőrzőnyílással

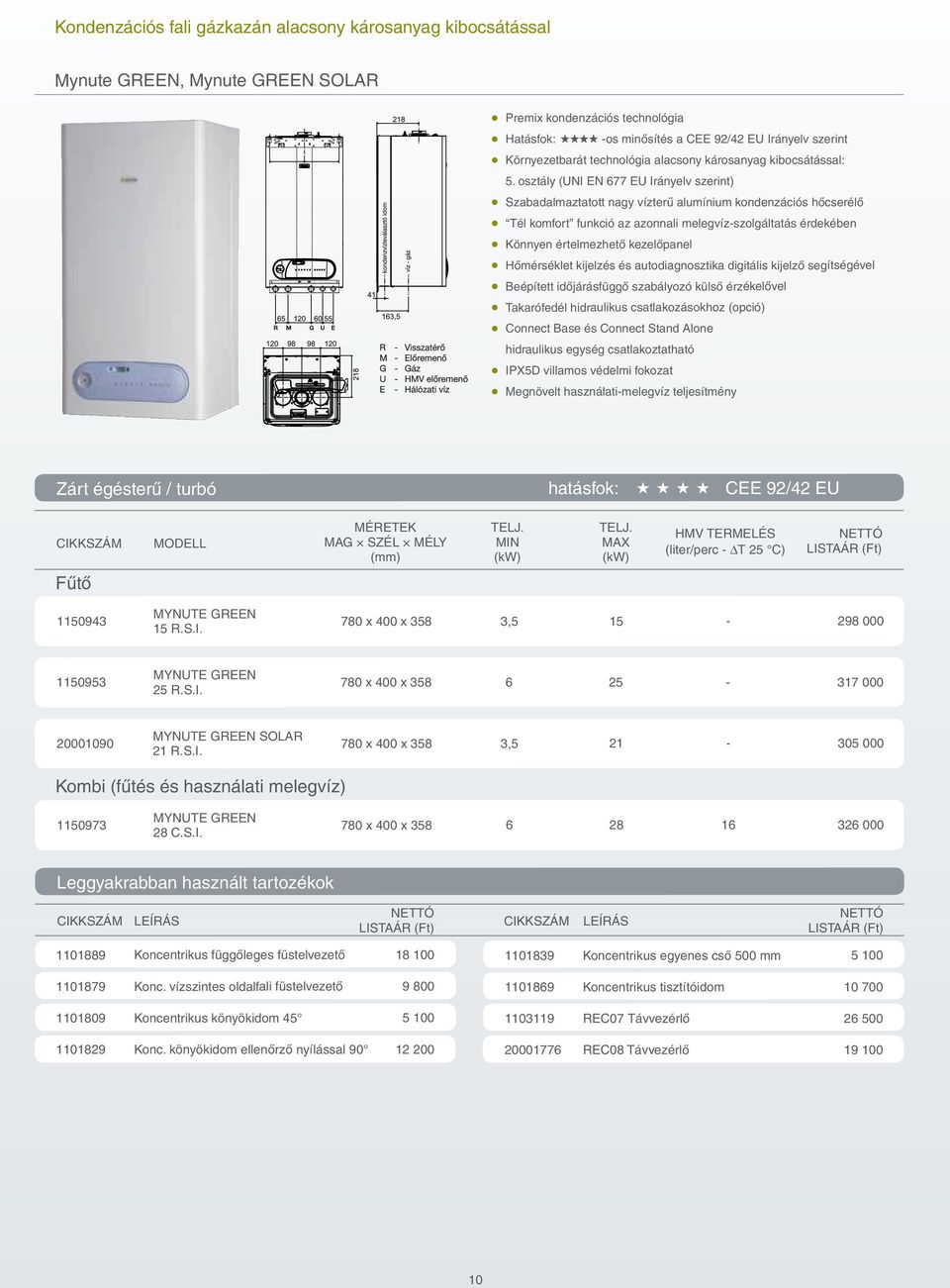

10 Kondenzációs fali gázkazán alacsony károsanyag kibocsátással Mynute GREEN, Mynute GREEN SOLAR Premix kondenzációs technológia Hatásfok: -os minősítés a CEE 92/42 EU Irányelv szerint Környezetbarát technológia alacsony károsanyag kibocsátással: 5. osztály (UNI EN 677 EU Irányelv szerint) Szabadalmaztatott nagy vízterű alumínium kondenzációs hőcserélő Tél komfort funkció az azonnali melegvíz-szolgáltatás érdekében Könnyen értelmezhető kezelőpanel Hőmérséklet kijelzés és autodiagnosztika digitális kijelző segítségével Beépített időjárásfüggő szabályozó külső érzékelővel Takarófedél hidraulikus csatlakozásokhoz (opció) Connect Base és Connect Stand Alone hidraulikus egység csatlakoztatható IPX5D villamos védelmi fokozat Megnövelt használati-melegvíz teljesítmény Zárt égésterű / turbó hatásfok: CEE 92/42 EU MODELL MÉRETEK MAG SZÉL MÉLY (mm) TELJ. MIN (kw) TELJ. MAX (kw) HMV TERMELÉS (liter/perc - ΔT 25 C) Fűtő MYNUTE GREEN x 400 x 358 3, R.S.I. MYNUTE GREEN x 400 x R.S.I. MYNUTE GREEN SOLAR x 400 x 358 3, R.S.I. Kombi (fûtés és használati melegvíz) MYNUTE GREEN x 400 x C.S.I. Leggyakrabban használt tartozékok LEÍRÁS LEÍRÁS Koncentrikus függőleges füstelvezető Konc. vízszintes oldalfali füstelvezető Koncentrikus könyökidom Konc. könyökidom ellenőrző nyílással Koncentrikus egyenes cső 500 mm Koncentrikus tisztítóidom REC07 Távvezérlő REC08 Távvezérlő

11 Kondenzációs hõközpontok MODELL Exclusive GREEN 35 kw-os kondenzációs fűtő készülék IDRA 120 l-es indirekt tárolóval Exclusive GREEN 35 kw-os kondenzációs fűtő készülék IDRA 160 l-es indirekt tárolóval Kondenzációs fali gázkazánok MODELL Mynute GREEN 15 kw-os kondenzációs fűtő készülék IDRA 120 l-es indirekt tárolóval Mynute GREEN 15 kw-os kondenzációs fűtő készülék IDRA 160 l-es indirekt tárolóval Mynute GREEN 25 kw-os kondenzációs fűtő készülék IDRA 120 l-es indirekt tárolóval Mynute GREEN 25 kw-os kondenzációs fűtő készülék IDRA 160 l-es indirekt tárolóval

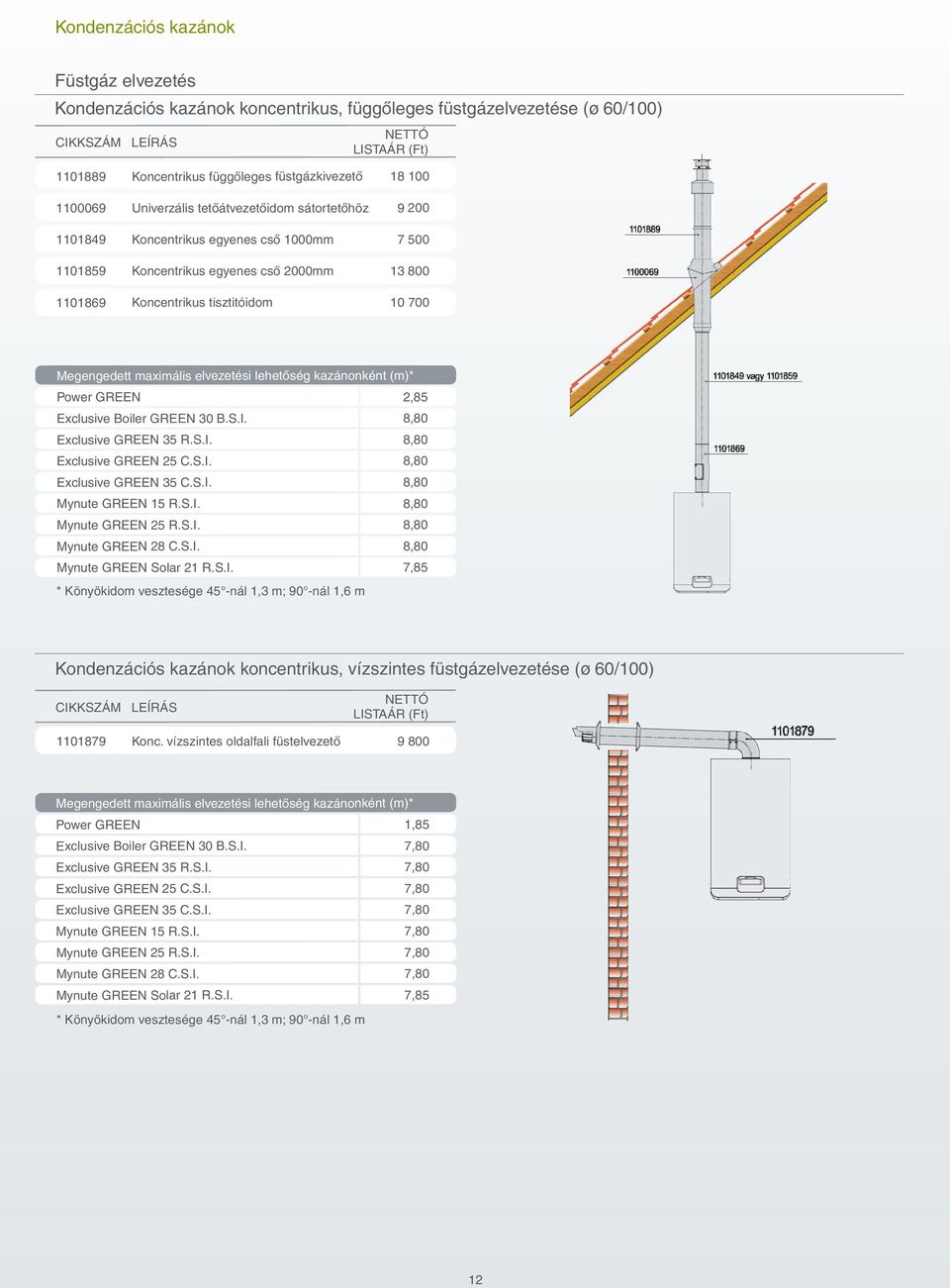

12 Kondenzációs kazánok Füstgáz elvezetés Kondenzációs kazánok koncentrikus, függõleges füstgázelvezetése ( ø 60/100) LEÍRÁS Koncentrikus függőleges füstgázkivezető Univerzális tetőátvezetőidom sátortetőhöz Koncentrikus egyenes cső 1000mm Koncentrikus egyenes cső 2000mm Koncentrikus tisztitóidom Megengedett maximális elvezetési lehetőség kazánonként (m)* Power GREEN 2,85 Exclusive Boiler GREEN 30 B.S.I. 8,80 Exclusive GREEN 35 R.S.I. 8,80 Exclusive GREEN 25 C.S.I. 8,80 Exclusive GREEN 35 C.S.I. 8,80 Mynute GREEN 15 R.S.I. 8,80 Mynute GREEN 25 R.S.I. 8,80 Mynute GREEN 28 C.S.I. 8,80 Mynute GREEN Solar 21 R.S.I. 7,85 * Könyökidom vesztesége 45 -nál 1,3 m; 90 -nál 1,6 m Kondenzációs kazánok koncentrikus, vízszintes füstgázelvezetése (ø 60/100) LEÍRÁS Konc. vízszintes oldalfali füstelvezető Megengedett maximális elvezetési lehetőség kazánonként (m)* Power GREEN 1,85 Exclusive Boiler GREEN 30 B.S.I. 7,80 Exclusive GREEN 35 R.S.I. 7,80 Exclusive GREEN 25 C.S.I. 7,80 Exclusive GREEN 35 C.S.I. 7,80 Mynute GREEN 15 R.S.I. 7,80 Mynute GREEN 25 R.S.I. 7,80 Mynute GREEN 28 C.S.I. 7,80 Mynute GREEN Solar 21 R.S.I. 7,85 * Könyökidom vesztesége 45 -nál 1,3 m; 90 -nál 1,6 m 12

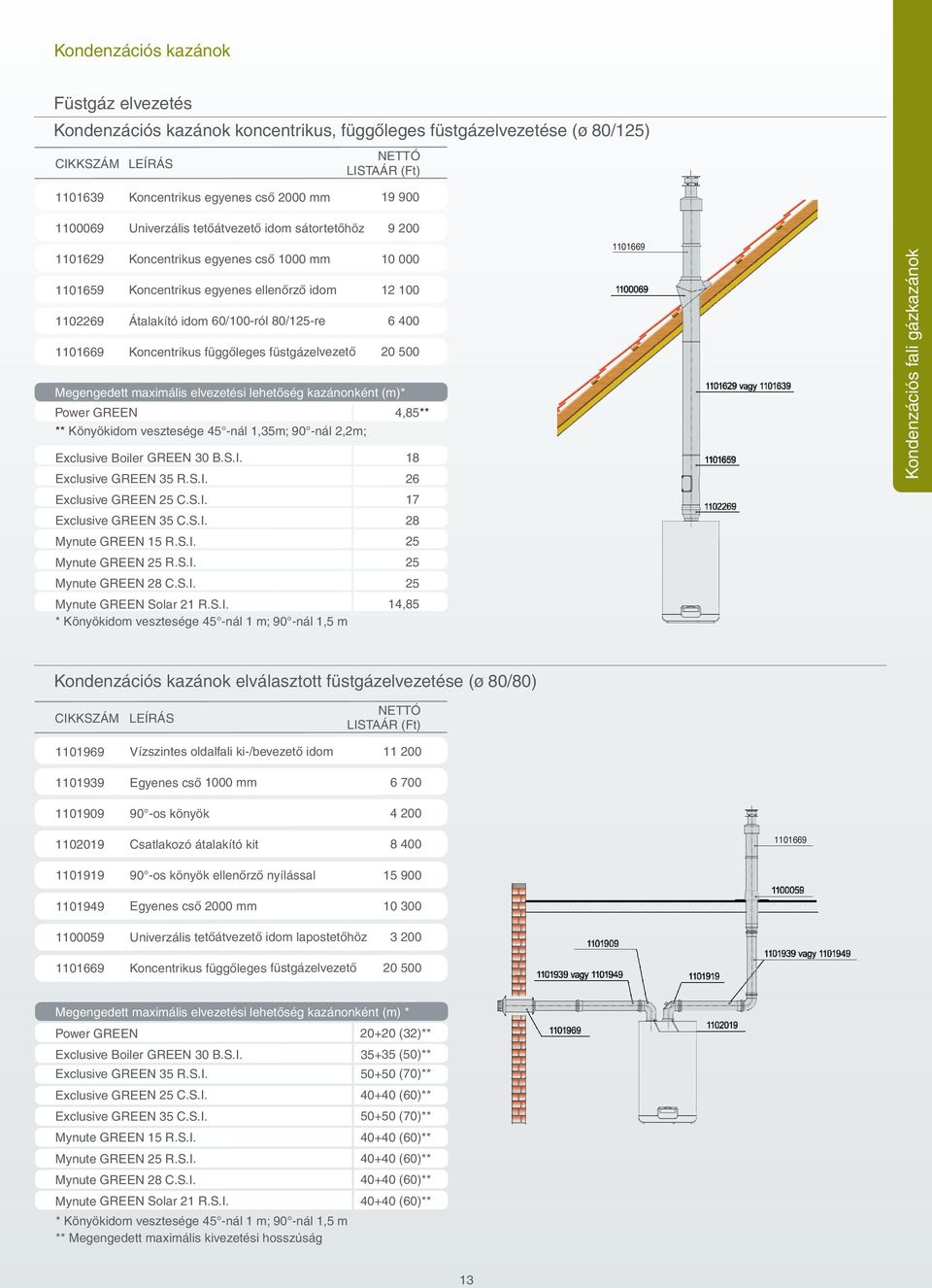

13 Kondenzációs kazánok Füstgáz elvezetés Kondenzációs kazánok koncentrikus, függőleges füstgázelvezetése (ø 80/125) LEÍRÁS Koncentrikus egyenes cső 2000 mm Univerzális tetőátvezető idom sátortetőhöz Koncentrikus egyenes cső 1000 mm Koncentrikus egyenes ellenőrző idom Átalakító idom 60/100-ról 80/125-re Koncentrikus függőleges füstgázelvezető Kondenzációs fali gázkazánok Megengedett maximális elvezetési lehetőség kazánonként (m)* Power GREEN ** Könyökidom vesztesége 45 -nál 1,35m; 90 -nál 2,2m; 4,85** Exclusive Boiler GREEN 30 B.S.I. 18 Exclusive GREEN 35 R.S.I. 26 Exclusive GREEN 25 C.S.I. 17 Exclusive GREEN 35 C.S.I. 28 Mynute GREEN 15 R.S.I. 25 Mynute GREEN 25 R.S.I. 25 Mynute GREEN 28 C.S.I ,85 Mynute GREEN Solar 21 R.S.I. * Könyökidom vesztesége 45 -nál 1 m; 90 -nál 1,5 m Kondenzációs kazánok elválasztott füstgázelvezetése (ø 80/80) LEÍRÁS Vízszintes oldalfali ki-/bevezető idom Egyenes cső 1000 mm os könyök Csatlakozó átalakító kit os könyök ellenőrző nyílással Egyenes cső 2000 mm Univerzális tetőátvezető idom lapostetőhöz Koncentrikus függőleges füstgázelvezető Megengedett maximális elvezetési lehetőség kazánonként (m) * Power GREEN (32)** Exclusive Boiler GREEN 30 B.S.I (50)** Exclusive GREEN 35 R.S.I (70)** Exclusive GREEN 25 C.S.I (60)** Exclusive GREEN 35 C.S.I (70)** Mynute GREEN 15 R.S.I (60)** Mynute GREEN 25 R.S.I (60)** Mynute GREEN 28 C.S.I (60)** Mynute GREEN Solar 21 R.S.I (60)** * Könyökidom vesztesége 45 -nál 1 m; 90 -nál 1,5 m ** Megengedett maximális kivezetési hosszúság 13

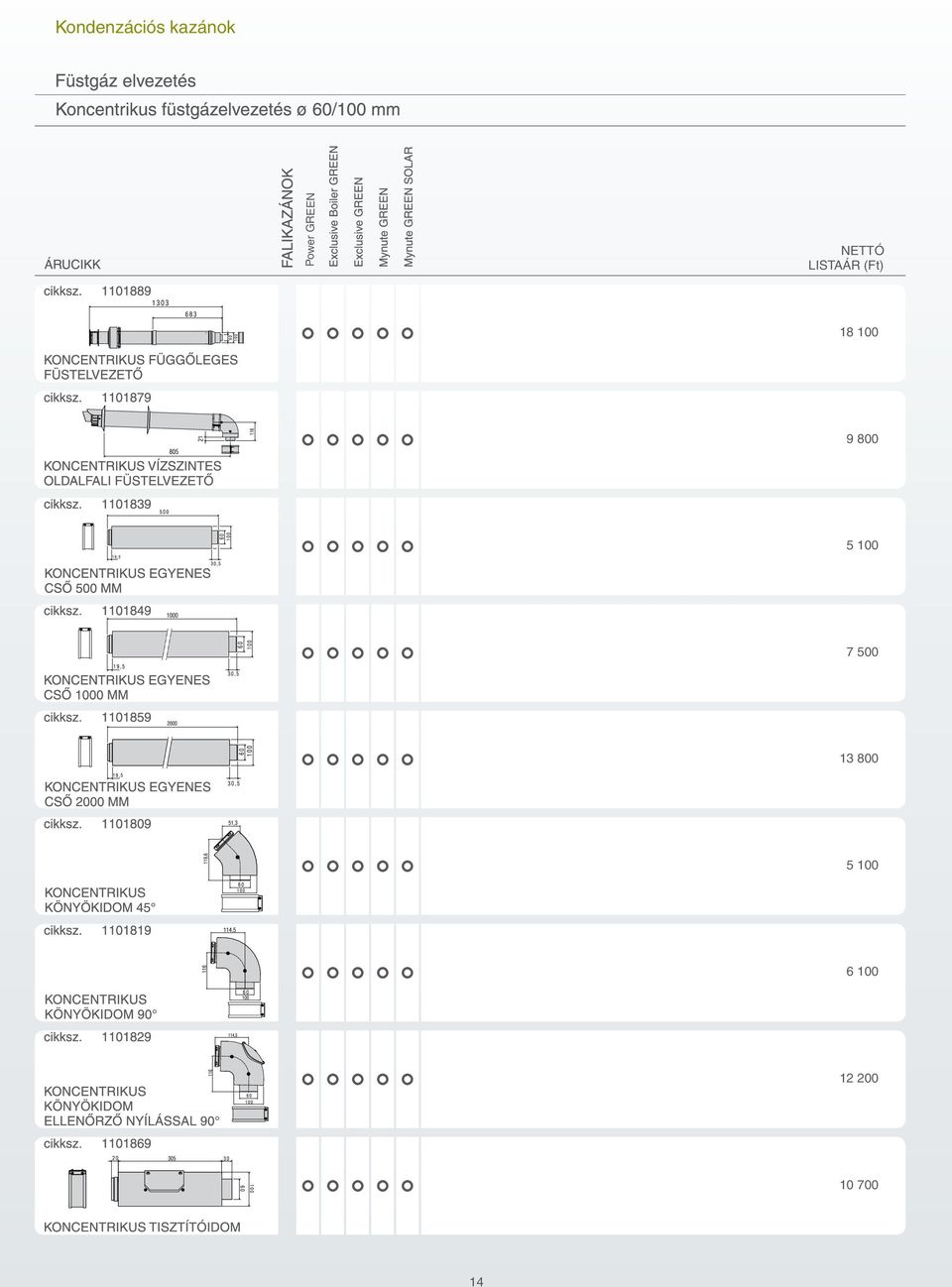

14 Kondenzációs kazánok Power GREEN

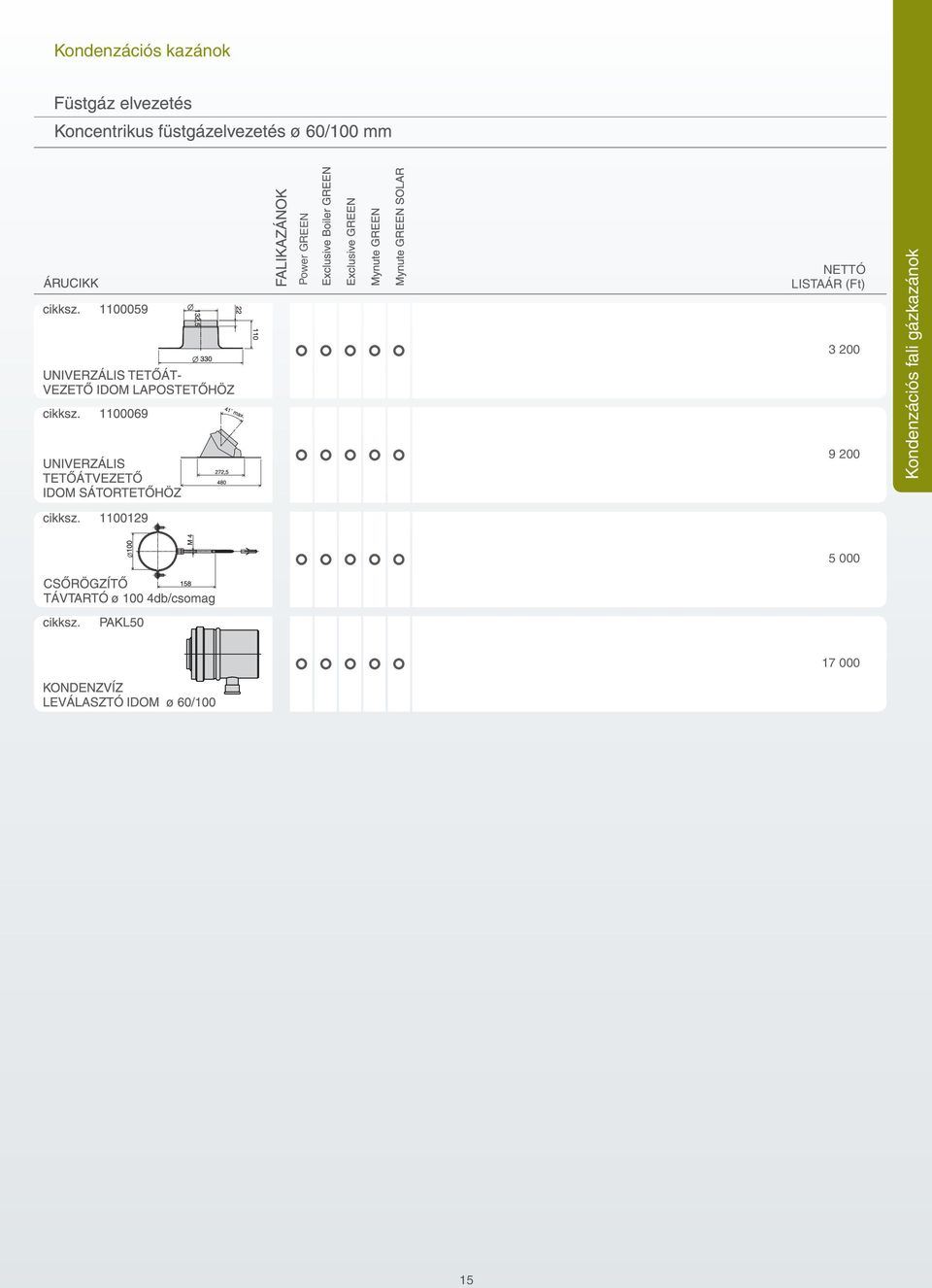

15 Kondenzációs kazánok Power GREEN Kondenzációs fali gázkazánok

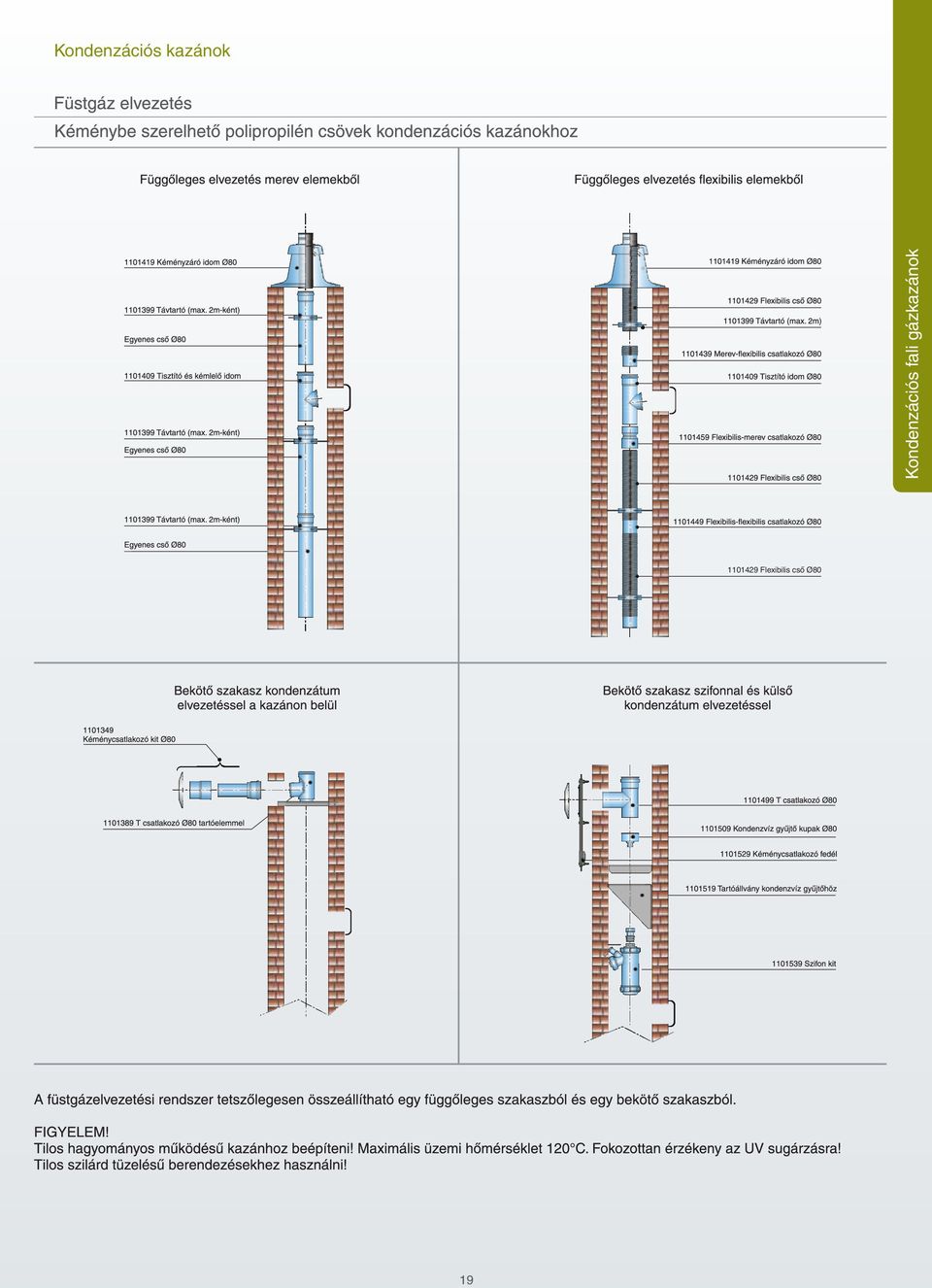

19 Kondenzációs kazánok Kondenzációs fali gázkazánok Flexibilis cső Ø80 19

24 Fali gázkazán MIX technológiájú teljesítményfüggő levegő/gáz keveréssel Exclusive Beépített motoros váltószelep MIX rendszer (levegő/gáz): magasabb és állandó hatásfok Komfort" funkciók a stabil HMV szolgáltatás és a gyorsabb felfűtés érdekében HMV hőcserélő előmelegítési funkció Automatikus fűtőteljesítmény szabályozó rendszer (S.A.R.A.) Könnyen kezelhető, háttérmegvilágítással ellátott digitális kijelző Info gomb az aktuális és beállított értékek lekérdezéséhez Intelligens" feltöltő rendszer Beépített időjárásfüggő szabályozó külső érzékelővel (opció) Takarófedél a hidraulikus csatlakozásokhoz (alapfelszerelés) Connect Base hidraulikus egység csatlakoztatható REC07 időjáráskövető szabályozó csatlakoztatható Beépített szerelőpanel IPX5D villamos védelmi fokozat Zárt égésterű / turbó hatásfok: CEE 92/42 EU MODELL MÉRETEK MAG SZÉL MÉLY (mm) TELJESÍTMÉNY (kw) HMV TERMELÉS (liter/perc - ΔT 25 C) Fűtő EXCLUSIVE MIX x 450 x R.S.I. Kombi (fûtés és használati melegvíz) EXCLUSIVE MIX x 400 x C.S.I. EXCLUSIVE MIX x 500 x C.S.I. Leggyakrabban használt tartozékok LEÍRÁS LEÍRÁS Koncentrikus vízsz. oldalfali kivezetőcső Koncentr. függ. füstgázkivezető esővédővel Univerzális tetőátvezető idom Levegőbevezető cső Ø Füstgázkivezető cső Ø Függőleges kondenzvíz elvezető idom Átalakító kit elválasztott kivezetéshez (30 kw-ig) REC07 kiegészítõ panellel REC 08 távvezérlő REC 08 kiegészítõ panel Vízszintes kondenzvíz elvezető idom

25 Fali gázkazán beépített melegvíz tárolóval BOILER Beépített motoros váltószelep Beépített HMV tároló AISI 316 rozsdamentes acélból a 60 literes, Automatikus fűtőteljesítmény szabályozó rendszer (S.A.R.A.) Gyárilag beépített 2 literes HMV tágulási tartály Beépített fagyvédelmi funkció Beépített fűtésköri bypass Szivattyú és váltószelep blokkolásgátló funkcióval Időjárásfüggő távszabályozó (opció) Connect Base hidraulikus egység csatlakoztatható Beépített szerelőpanel IPX4D villamos védelmi fokozat RC Cirkulációs kör Nyílt égésterû / kéményes hatásfok: CEE 92/42 EU MODELL Kombi beépített tárolóval MÉRETEK MAG SZÉL MÉLY (mm) TELJESÍTMÉNY (kw) HMV TERMELÉS (első 10 percben) TÁROLÓ ŰRTARTALOM BOILER 24 B.A.I. 940 x 600 x Fali gázkazánok BOILER 28 B.A.I. 940 x 600 x Zárt égésterû / turbó Kombi beépített tárolóval BOILER 24 B.S.I. 940 x 600 x BOILER 28 B.S.I. 940 x 600 x Leggyakrabban használt tartozékok LEÍRÁS LEÍRÁS Koncentrikus vízsz. oldalfali kivezetőcső Koncentr. függ. füstgázkivezető esővédővel Univerzális tetőátvezető idom Levegőbevezető cső Ø Füstgázkivezető cső Ø HMV cirkulációs készlet Átalakító kit elválasztott kivezetéshez (30 kw-ig)

26 Fali gázkazán Mynute J 67, ,5 100 Fűtő és kombi változat, kéményes és zárt égésterű kialakítás Új külső kialakítás Csökkentett külső méretek! Új LCD kijelző Opentherm protokoll Időjáráskövető szabályozás Folyamatos elektronikus lángszabályozás Külön primer és HMV hőcserélő Beépített váltószelep és váltómotor Szivattyú blokkolásgátló funkcióval S.A.R.A rendszer automatikus fűtővíz hőmérséklet-szabályozás IPX5D érintésvédelmi fokozat Nyílt égésterű / kéményes hatásfok: CEE 92/42 EU MODELL MÉRETEK MAG SZÉL MÉLY (mm) TELJESÍTMÉNY (kw) HMV TERMELÉS (liter/perc - ΔT 25 C) Kombi (fűtés és használati meleg víz) MYNUTE J 24 C.A.I. 740 x 400 x , MYNUTE J 28 C.A.I. 740 x 450 x , Zárt égésterű / turbó MODELL MÉRETEK MAG SZÉL MÉLY (mm) TELJESÍTMÉNY (kw) HMV termelés (liter/perc - ΔT 25 C) Fûtõ MYNUTE J 24 R.S.I. 715 x 405 x Kombi (fűtés és használati meleg víz) MYNUTE J 24 C.S.I. 715 x 405 x , MYNUTE J 28 C.S.I. 740 x 400 x , Leggyakrabban használt tartozékok LEÍRÁS LEÍRÁS Koncentrikus vízsz. oldalfali kivezetőcső Koncentr. függ. füstgázkivezető esővédővel Univerzális tetőátvezető idom Átalakító kit elválasztott kivezetéshez REC 08 távvezérlõ Külső hőm. érzékelő és REC 08 csatlakozó

27 Kombi fali gázkazán Junior Kombi fali gázkészülék, kéményes és zárt égésterű kialakítás Új külső kialakítás Csökkentett külső méretek! Opcionális LCD kijelző Opentherm protokoll Időjáráskövető szabályozás Folyamatos elektronikus lángszabályozás Bitermikus hőcserélő Szivattyú blokkolásgátló funkcióval S.A.R.A. rendszer automatikus fűtővíz hőmérséklet-szabályozás IPX5D érintésvédelmi fokozat 67, , Nyílt égésterű / kéményes hatásfok: CEE 92/42 EU MODELL Kombi (fûtés és használati melegvíz) MÉRETEK MAG SZÉL MÉLY (mm) TELJESÍTMÉNY (kw) HMV TERMELÉS (liter/perc - ΔT 25 C) JUNIOR 24 C.A.I. 740 x 400 x , JUNIOR 28 C.A.I. 740 x 450 x , Fali gázkazánok Zárt égésterű / turbó MODELL MÉRETEK MAG SZÉL MÉLY (mm) TELJESÍTMÉNY (kw) HMV termelés (liter/perc - ΔT 25 C) Kombi (fûtés és használati melegvíz) JUNIOR 24 C.S.I. 715 x 405 x JUNIOR 28 C.S.I. 740 x 450 x , Leggyakrabban használt tartozékok LEÍRÁS LEÍRÁS Koncentrikus vízsz. oldalfali kivezetőcső Koncentr. függ. füstgázkivezető esővédővel Univerzális tetőátvezető idom Átalakító kit elválasztott kivezetéshez Levegőbevezető cső Ø Füstgázkivezető cső Ø REC 08 távvezérlõ Külsőhőm. érzékelőés REC 08 csatlakozó

28 Hagyományos hõközpontok MODELL Exclusive 30 kw-os készülék IDRA 120 l-es indirekt tárolóval Exclusive 30 kw-os készülék IDRA 160 l-es indirekt tárolóval MODELL Mynute J 24 kw-os fűtő készülék IDRA 120 l-es indirekt tárolóval Mynute J 24 kw-os fűtő készülék IDRA 160 l-es indirekt tárolóval

29 Koncentrikus függőleges kivezető Univerzális tetőátvezető idom sátortetőhöz Tisztító idom koncentrikus kivezetéshez AABA 50 Függőleges indító idom Szifon Exclusive 30 R.S.I. 3,40 Exclusive 26 C.S.I. 3,40 Exclusive 35 C.S.I. 2,00 Boiler 24 B.S.I. 4,25 Boiler 28 B.S.I. 3,40 Mynute J 24 R.S.I. 4,25** Mynute J 24 C.S.I. 4,25** Mynute J 28 C.S.I. 3,40** Junior 24 C.S.I. 4,25** Junior 28 C.S.I. 3,40** Idrabagno 13 ESI 2,50 ** Könyökidom vesztesége 45 -nál 1 m; 90 -nál 1,5 m o Vízszintes kondenzvíz leválasztó idom Koncentrikus egyenes cső 750 mm Koncentrikus egyenes cső 1500 mm Koncentrikus vízszintes füstgázkivezető cső Megengedett maximális elvezetési lehetőség kazánonként (m)* Exclusive 30 R.S.I. 3,40 Exclusive 26 C.S.I. 3,40 Exclusive 35 C.S.I. 2,00 Boiler 24 B.S.I. 3,40 Boiler 28 B.S.I. 2,55 Mynute J 24 R.S.I. 1,20 Mynute J 24 C.S.I. 1,20 Mynute J 28 C.S.I. 2,55 Junior 24 C.S.I. 1,20 Junior 28 C.S.I. 2,55 Idrabagno 13 ESI 3,50 o 29 Fali gázkazánok Megengedett maximális elvezetési lehetőség kazánonként (m)*

30 Függőleges kivezető 80/ Univerzális tetőátvezető idom sátortetőhöz Tisztító idom koncentrikus kivezetéshez AABA 50 Függőleges indító idom Szifon Megengedett maximális elvezetési lehetőség kazánonként (m)* Exclusive 30 R.S.I. 7,93 Exclusive 26 C.S.I. 7,93 4,58 Exclusive 35 C.S.I. Boiler 24 B.S.I. 12,68 Boiler 28 B.S.I. 10,28 Mynute J 24 R.S.I. 12,4** Mynute J 24 C.S.I. 12,4** 10** Mynute J 28 C.S.I. Junior 24 C.S.I. 12,4** Junior 28 C.S.I. 9,96** ** Könyökidom vesztesége 45 -nál 1,35m; 90 -nál 2,2 m Levegőbevezető cső Egyenes cső 1000 mm könyökcső Átalakító kit elválasztó kivezetéshez (30 kw) Függőleges kondenzvíz elvezető idom AEE20 Egyenes ellenőrző idom Univerzális tetőátvezető idom sátortetőhöz Függőleges kivezető 80/ Megengedett maximális elvezetési lehetőség kazánonként (m)* Exclusive 30 R.S.I (17)** Exclusive 26 C.S.I (18)** Exclusive 35 C.S.I. 6+6 (8)** Boiler 24 B.S.I (25)** Boiler 28 B.S.I. 14,5+14,5 (20)** Mynute J 24 R.S.I (20)** Mynute J 24 C.S.I (20)** Mynute J 28 C.S.I. 14,5+14,5 (20)** Junior 24 C.S.I (20)** Junior 28 C.S.I. 14,5+14,5 (20)** Idrabagno 13 ESI ** Megengedett maximális kivezetési hosszúság 8+8 (25)** 30

31 FALIKAZÁNOK Exclusive Boiler Mynute J Junior VÍZMELEGÍTŐK Idrabagno 13 ESI cikksz Fali gázkazánok

32 FALIKAZÁNOK Exclusive Boiler Mynute J Junior VÍZMELEGÍTŐK Idrabagno 13 ESI

33 FALIKAZÁNOK Exclusive Boiler Mynute J Junior VÍZMELEGÍTŐK Idrabagno 13 ESI Fali gázkazánok

34 Szöveg Tartozékok Lakossági Hagyományos kazánok füstgázelvezető tartozékai, koncentrikus füstgázelvezetés ø 80 mm ÁRUCIKK FALIKAZÁNOK Exclusive Boiler Mynute DGT J Smart Junior VÍZMELEGÍTŐK Idrabagno 13 ESI LISTAÁR (Ft) cikksz ÁTALAKÍTÓ KIT ELVÁLASZÓ ELVÁLASZTOTT ELVEZETÉSHEZ (30 kw-ig) cikksz. cikksz ÁTALAKÍTÓ KIT ELVÁLASZÓ ÁTALAKÍTÓ KIT ELVÁLASZTOTT ELVEZETÉSHEZ (32 kw FELETT) ELVEZETÉSEKHEZ (24 KW) 30 kw-ig 35 kw 30 kw-ig 28 kw 24 kw 28 kw 24 kw cikksz ÁTALAKÍTÓ SZÉTVÁLASZTÓ KIT ELVÁLASZTOTT IDOM ELVEZETÉSHEZ ELVÁLASZTOTT KIVEZETÉSHEZ (32 kw FELETT) cikksz LEVEGŐBEVEZETŐ CSŐ cikksz FÜSTGÁZKIVEZETŐ CSŐ cikksz KÖNYÖKCSŐ cikksz KÖNYÖKCSŐ cikksz EGYENES CSŐ ø mm cikksz EGYENES CSŐ ø mm 34

35 FALIKAZÁNOK Exclusive Boiler Mynute J Junior VÍZMELEGÍTŐK Idrabagno 13 ESI Fali gázkazánok

36 Szilárd tûzelésû kazán RBS álló kazán Masszív öntvény kazántagok Szilárd tüzelőanyag - fa, szén, koksz kw teljesítménytartomány Szigetelt fémlemez burkolat Nyomás- és hőfokmérő óra Füstcső csatlakozás mm Zárt fűtési rendszerre telepíthető Kéményhuzat-szabályozó Termosztatikus szabályzó Másodlagos légszabályzó MODELL MÉRETEK MAG SZÉL MÉLY (mm) SÚLY (kg) TELJESÍTMÉNY (kw) Beretta RBS Beretta RBS Beretta RBS , Beretta RBS , Beretta RBS Beretta RBS Beretta RBS Leggyakrabban használt tartozékok LEÍRÁS SHT KY 250 biztonsági hűtőkör SHT KY 350 biztonsági hűő t kör SHT KY 450 biztonsági hűő t kör

37 Szilárd tûzelésû kazánok / Rendszerelemek * Exclusive Boiler GREEN és Exclusive GREEN készülékekhez ** Mynute GREEN, Mynute GREEN SOLAR, Exclusive, Boiler, Mynute J, Junior készülékekhez 37

38 IDRA 55 mm-es poliuretán hőszigetelés Alacsony üzemeltetési költségek Gyors és könnyű karbantartás Egyrétegű belső zománcozás Behelyezhető elektromos fűtőszál Rugalmas alkalmazhatóság, távoli telepítési lehetőség Nagyteljesítményű csőkígyó Beépített termosztát IDRA TOP x IDRA TOP x

39 REC08 KONDENZÁCIÓS Power GREEN Exclusive Boiler GREEN Exclusive GREEN Mynute GREEN Mynute GREEN SOLAR GÁZKAZÁNOK Exclusive Mynute J Junior REC07 + KIEG. PANEL cikksz REC08 + KIEG. PANEL cikksz REC08 S S S S S cikksz REC08 + KIEG. CSATLAKOZÓ alapfelszerelés opció 39

40 FONTE Piezzós (AP), illetve elektromos (AE) gyújtás Automatikus teljesítmény szabályozás Gázmegtakarító funkció Vízhőmérséklet szabályozó gomb Kompakt méretek MÉRETEK MAG SZÉL MÉLY (mm) FONTE 11 AP 592x314x FONTE 14 AP 650x363x Ionizacios - elektromos gyújtás FONTE 11 AE 592x314x FONTE 14 AE 650x363x

41 166 MÉRETEK MAG SZÉL MÉLY (mm) Leggyakrabban használt tartozékok LEÍRÁS LEÍRÁS Koncentrikus vízsz. oldalfali kivezetőcső Koncentr. függ. füstgázkivezető esővédővel Univerzális tetőátvezető idom Tisztító idom koncentrikus kivezetéshez

42

43

44 Riello SpA Magyarországi Fióktelepe 1139 Budapest, Lomb u Tel.: Fax: info@beretta.hu Internet: A Beretta fenntartja magának a jogot, hogy termékei korszerûsítésébõl és fejlesztésébõl adódó mûszaki változás miatt bármikor, elõzetes értesítés nélkül módosítsa a dokumentációban található jellemzõket és adatokat. A jelen dokumentáció harmadik személyekkel szemben nem tekinthetõ szerzõdésnek.
