1 ÁRLISTA ÁRLISTA ÁRLISTA 2012

2 Több... mint 40 év, több mint db eladott gázkészülék, több mint kazán! Az 1964-ben alapított Immergas a kezdetektől fogva a gázüzemű fűtő-, és használati melegvíz előállító készülékek piacát tekintette elsődleges célnak. Ennek köszönhetően már 1996-ra piacvezető pozíciót vívott ki magának és azóta is a legkeresettebb márka az olasz piacon re már a kondenzációs kazánok tekintetében is piacvezetővé vált és elérkezettnek látta az időt arra, hogy erőteljesebben kilépjen az európai és a világpiacra. Mára több, mint 30 országban van jelen a termékeivel és jelentős értékesítéssel rendelkezik többek között Dél-Amerikában, Afrikában, a Közel-Keleten, a Távol-Keleten és Ausztráliában, 2004 óta pedig saját leányvállalattal rendelkezik Magyarországon is ban az Immergas előrelépett a megújuló energiaforrások felhasználása terén és megjelent a piacon a napkollektoros rendszereivel, 2010-ben pedig bemutatta legújabb leányvállalatát, az Immerenergy céget, mely elsődlegesen a napelemes alkalmazásokhoz kínál számos megoldást az élet több területén: lakossági és ipari elektromos áram előállítás és felhasználás, mint például az ipari világítástechnika. IMMERGAS Hungária Kft. Szigetszentmiklós IMMERGAS Europe, s.r.o. Poprad 2 Immergas S.p.A. Brescello Székhely Gyártás Leányvállalat Vegyesvállalat Kereskedelmi képviselet

3 Megbízható mert az Immergas élen jár az értékesítés előtti és utáni szolgáltatások terén is! Az Immergas mindig nagy hangsúlyt fektetett az általa gyártott termékek kiváló minőségére. Mindez a folyamatos fejlesztői munka, a minőségi alapanyagok alkalmazása és a minősített gyártás eredménye. Ennek a folyamatnak az egyik fontos része a gyártósor végén a kazánok pontos beállítása és próbaüzeme. Itt azonban még nem fejeződik be a kiváló minőség biztosítása. A kazánok akkor válnak igazán hatékonnyá, akkor tudják a leggazdaságosabb üzemet biztosítani, ha a felhasználóknál felszerelt gázkészülék az Immergas által kiképzett és arra feljogosított szakszerviz által történő hivatalos beüzemelés is megtörténik, hiszen nincs két egyforma fűtési rendszer vagy üzemeltetési körülmény. A műszeres mérésekkel ellenőrzött helyszíni beszabályozásnak köszönhetően a készülékek a legjobb hatásfokon tudnak működni, így a beüzemelés költségei már az első évben megtérülhetnek. A kötelező jótálláson felül (1 év), amennyiben a Jótállási jegyben található regisztrációs szelvényt az üzemeltető kitöltve visszaküldi, az Immergas által gyártott gázkészülékek díjmentes garanciális időszaka 5 év lesz. Az Immergas gázkészülékei híresek megbízhatóságukról, de sajnos a váratlan hiba teljességgel nem zárható ki. A hosszú távú megbízható működés és a kiemelkedően jó hatásfok záloga a rendszeresen karbantartott gázkészülék. A karbantartást legalább évente kell a márkaszervizzel elvégeztetni. Az első éves karbantartással érvényesítheti az üzembentartó a második éves garanciát, majd az újabb, éves karbantartásokkal egészen az ötödik évig a díjmentes jótállásos évek is megkezdődnek. Mi tudjuk, hogy készülékeink a megfelelő üzemi körülmények és a rendszeres karbantartás mellett hosszú ideig képesek szinte észrevétlen a család komfortérzetét biztosítani, legyen az a fűtés vagy használati melegvízellátás. - Ha már tulajdonos, a jótállási feltételekről, a regisztrációról és a karbantartásokról részletesen olvashat a készülék Jótállási jegyében. - Ha leendő vásárlónk, a feltételekről tájékozódhat honlapunkon: vagy központi Ügyfélszolgálatunkon a helyi tarifával hívható kékszámunkon. Figyelem! A kazán koszolódásból eredő meghibásodásaira semmilyen jótállás nem érvényesíthető! Az ilyen jellegű hibák elhárításának költsége a kiszállási díjjal egyetemben az üzembentartót terhelik. Ezért felhívjuk szíves figyelmét arra, hogy a kazán karbantartása mellett a fűtési rendszer átmosása és rendszeres karbantartása is szükséges, valamint szükség szerint a hálózati (vezetékes) víz lágyítása is indokolt lehet. Bővebb információért forduljon bizalommal a márkaszerviz vagy kereskedelmi partnereinkhez, illetve hívja Ügyfélszolgálatunkat a fenti számon. 3 Megújuló mert újdonságaink mindig a legkorszerűbb és a leggazdaságosabb megoldásokat kínálják! A Földünkön rendelkezésre álló fosszilis tüzelőanyagok a folyamatosan növekvő felhasználás miatt egyre rohamosabban fogynak, ezért a globális felmelegedés és Földünk védelme iránt érzett felelősségünk tudatában olyan alternatív energiaforrásokat kerestünk, amelyek korlátlanul rendelkezésre állnak és a környezet károsítása nélkül képesek energiát biztosítani mindennapi életünkhöz. Mindemellett az energia igény és a felhasználási komfort rohamosan növekszik, ezért az Immergas-nál kiemelkedően fontosnak tartjuk, hogy olyan rendszereket alkossunk, amelyek egyre biztonságosabbak, energiatudatosan üzemeltethetőek és környezetterhelésük is a lehető legkisebb. A napenergia hasznosítására napjainkban két rendszer is rendelkezésre áll: a napkollektoros és a napelemes rendszer. Előbbivel hőenergiát nyerve a használati melegvíz ellátásra, a fűtésre és a medencefűtésre tudunk rásagíteni, utóbbival villamosenergiát nyerve a háztartás áramfelhasználásának költségét tudjuk csökkenteni. Az Immergas számára ezzel kapcsolatosan nem Megoldásokat kínálunk! csak a napenergiát hasznosító rendszerek forgalmazása a feladat, hanem az is, hogy a gázkészülékeivel egy rendszert alkotva a lehető legjobb hatásossággal legyenek képesek a gáz-, és napenergiát hasznosítani ben az Immergas a gázkészülékgyártó üzeme tetejére egy W teljesítményű, több mint 4000 napelemtáblából álló rendszert telepített, mely a gyártás villamosáram igényének a 35%-át képes fedezni. Az új termékpalettánk, amelyet az ismert megbízhatóság mellett kiváló működés is jellemzett, gazdagodott a legfejlettebb technológia nyújtotta előnyökkel, amelynek segítségével egyes termékeinket felkészítettük arra, hogy egy esetlegesen csatlakoztatott napkollektoros rendszer szabályozásával tudjanak kommunikálni vagy képesek legyenek a napenergiával előállított melegvizet hatékonyan kezelni. Ezeket a gázkészülék típusokat kétféle jelöléssel láttuk el annak függvényében, hogy milyen szinten tudnak kapcsolódni egy-egy napkollektoros rendszerhez: SOLAR READY vagy FULL SOLAR. SOLAR READY FULL SOLAR

4 TARTALOMJEGYZÉK Megnevezés Jellemzők Rendelési kód Listaár Oldal Fali kondenzációs gázkészülékek hőközpontokhoz kw VICTRIX 50 50,0 kw, tároló előkészítéssel Ft 6 VICTRIX 75 72,6 kw, tároló előkészítéssel Ft 6 VICTRIX 90 90,0 kw, tároló előkészítéssel Ft 6 VICTRIX ,5 kw, tároló előkészítéssel Ft 6 VICTRIX 50/75/90/115 szabályozó rendszer 8 VICTRIX 50/75/90/115 hidraulikai kiegészítők 9 Fali kondenzációs kombi gázkészülékek beépített tárolós rendszerű melegvíz előállítással VICTRIX Zeus 26 kw 23,6/26,0 kw, beépített 45 literes rozsdamentes acél tárolóval Ft 10 VICTRIX Zeus Superior 26 kw 21,0/25,8 kw, beépített 54 literes rozsdamentes acél tárolóval Ft 12 VICTRIX Zeus Superior 32 kw 32,0 kw, beépített 54 literes rozsdamentes acél tárolóval Ft 12 Fali kondenzációs kombi gázkészülékek átfolyós rendszerű melegvíz előállítással VICTRIX 26 kw 23,6/26,0 kw melegvíz teljesítmény, 12,9 liter/perc Ft 16 VICTRIX Superior TOP 32 kw 32,0 kw, 16,3 liter/perc Ft 18 Fali kondenzációs fűtő gázkészülékek különálló tárolós rendszerű melegvíz előállítás lehetőségével VICTRIX 24 R 24,0 kw, nyitott rendszerre is köthető, tároló előkészítéssel Ft 14 VICTRIX 12 kw X 12,0 kw, tároló előkészítéssel Ft 16 VICTRIX 24 kw X 23,6 kw, tároló előkészítéssel Ft 16 VICTRIX Superior TOP 32 kw X 32,0 kw, tároló előkészítéssel Ft 18 Álló kondenzációs kombi gázkészülékek beépített tárolós rendszerű melegvíz előállítással HERCULES Condensing 26 kw 23,9/25,8 kw, beépített 120 literes rozsdamentes acél tárolóval Ft 20 HERCULES Condensing 32 kw 32,0 kw, beépített 120 literes rozsdamentes acél tárolóval Ft 20 HERCULES Condensing 32 kw ABT 32,0 kw, beépített 120 literes rozsdamentes acél tárolóval Ft 20 HERCULES Condensing 26 kw Solar 23,6/26,0 kw, beépített szolár hidraulikai rendszerrel és tárolóval Ft 22 Fali zárt égésterű kombi gázkészülékek beépített tárolós rendszerű melegvíz előállítással 4 ZEUS 24 kw 24,0 kw, beépített 45 literes rozsdamentes acél tárolóval Ft 24 ZEUS 28 kw 28,0 kw, beépített 45 literes rozsdamentes acél tárolóval Ft 24 ZEUS Superior 24 kw 24,0 kw, beépített 60 literes rozsdamentes acél tárolóval Ft 26 ZEUS Superior 28 kw 28,0 kw, beépített 60 literes rozsdamentes acél tárolóval Ft 26 ZEUS Superior 32 kw 32,0 kw, beépített 60 literes rozsdamentes acél tárolóval Ft 26 Fali kéményes kombi gázkészülékek beépített tárolós rendszerű melegvíz előállítással AVIO 24 kw 23,7 kw, beépített 45 literes rozsdamentes acél tárolóval Ft 24 Fali zárt égésterű kombi gázkészülékek átfolyós rendszerű melegvíz előállítással EOLO Star 24 kw 23,8 kw, 11,1 liter/perc Ft 28 EOLO Mini 24 kw 24,0 kw, 11,5 liter/perc Ft 30 EOLO Mini 28 kw 28,0 kw, 13,4 liter/perc Ft 30 Fali kéményes kombi gázkészülékek átfolyós rendszerű melegvíz előállítással NIKE Star 24 kw 23,6 kw, 10,4 liter/perc Ft 28 NIKE Mini 24 kw 23,8 kw, 11,4 liter/perc Ft 32 Fali zárt égésterű fűtő gázkészülékek különálló tárolós rendszerű melegvíz előállítás lehetőségével EOLO Mini 24 kw X 24,0 kw, tároló előkészítéssel Ft 30 Fali kéményes fűtő gázkészülékek különálló tárolós rendszerű melegvíz előállítás lehetőségével NIKE Mini 24 kw X 23,8 kw, tároló előkészítéssel Ft 32 Hőközpontok VICTRIX hőközpontok indirekt tárolóval 34 EOLO/NIKE Mini hőközpontok indirekt tárolóval 35 Fali zárt égésterű vízmelegítő készülékek átfolyós rendszerű melegvíz előállítással Caesar 14 24,4 kw, 14,0 liter/perc Ft 36 Super Caesar 17 29,8 kw, 17,0 liter/perc Ft 36 Fali kéményes vízmelegítő átfolyós rendszerű melegvíz előállítással Julius 11 20,1 kw, 11,5 liter/perc Ft 36 Julius 14 24,4 kw, 14,0 liter/perc Ft 36

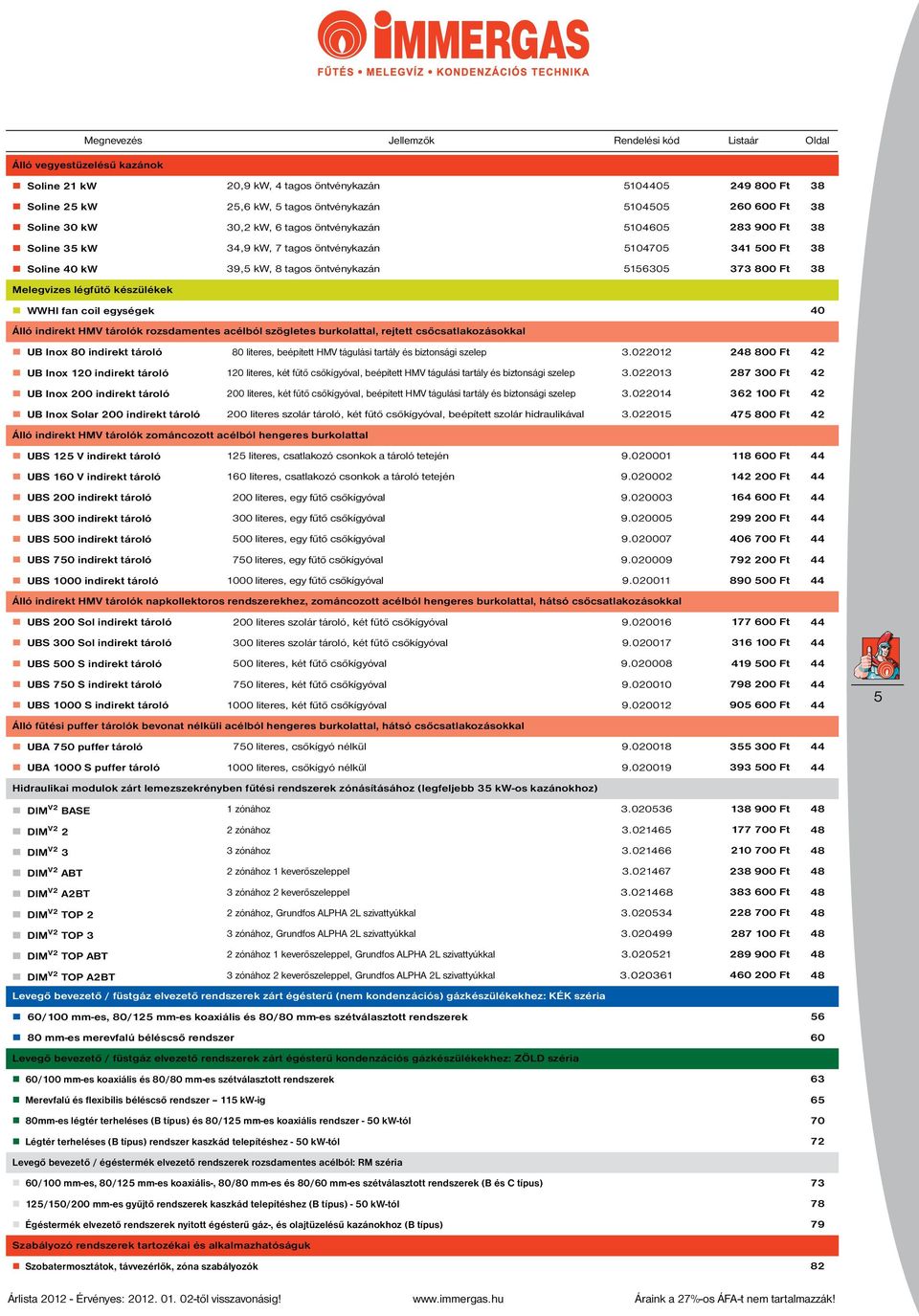

5 Megnevezés Jellemzők Rendelési kód Listaár Oldal Álló vegyestüzelésű kazánok Soline 21 kw 20,9 kw, 4 tagos öntvénykazán Ft 38 Soline 25 kw 25,6 kw, 5 tagos öntvénykazán Ft 38 Soline 30 kw 30,2 kw, 6 tagos öntvénykazán Ft 38 Soline 35 kw 34,9 kw, 7 tagos öntvénykazán Ft 38 Soline 40 kw 39,5 kw, 8 tagos öntvénykazán Ft 38 Melegvizes légfűtő készülékek WWHI fan coil egységek 40 Álló indirekt HMV tárolók rozsdamentes acélból szögletes burkolattal, rejtett csőcsatlakozásokkal UB Inox 80 indirekt tároló 80 literes, beépített HMV tágulási tartály és biztonsági szelep Ft 42 UB Inox 120 indirekt tároló 120 literes, két fűtő csőkígyóval, beépített HMV tágulási tartály és biztonsági szelep Ft 42 UB Inox 200 indirekt tároló 200 literes, két fűtő csőkígyóval, beépített HMV tágulási tartály és biztonsági szelep Ft 42 UB Inox Solar 200 indirekt tároló 200 literes szolár tároló, két fűtő csőkígyóval, beépített szolár hidraulikával Ft 42 Álló indirekt HMV tárolók zománcozott acélból hengeres burkolattal UBS 125 V indirekt tároló 125 literes, csatlakozó csonkok a tároló tetején Ft 44 UBS 160 V indirekt tároló 160 literes, csatlakozó csonkok a tároló tetején Ft 44 UBS 200 indirekt tároló 200 literes, egy fűtő csőkígyóval Ft 44 UBS 300 indirekt tároló 300 literes, egy fűtő csőkígyóval Ft 44 UBS 500 indirekt tároló 500 literes, egy fűtő csőkígyóval Ft 44 UBS 750 indirekt tároló 750 literes, egy fűtő csőkígyóval Ft 44 UBS 1000 indirekt tároló 1000 literes, egy fűtő csőkígyóval Ft 44 Álló indirekt HMV tárolók napkollektoros rendszerekhez, zománcozott acélból hengeres burkolattal, hátsó csőcsatlakozásokkal UBS 200 Sol indirekt tároló 200 literes szolár tároló, két fűtő csőkígyóval Ft 44 UBS 300 Sol indirekt tároló 300 literes szolár tároló, két fűtő csőkígyóval Ft 44 UBS 500 S indirekt tároló 500 literes, két fűtő csőkígyóval Ft 44 UBS 750 S indirekt tároló 750 literes, két fűtő csőkígyóval Ft 44 UBS 1000 S indirekt tároló 1000 literes, két fűtő csőkígyóval Ft 44 Álló fűtési puffer tárolók bevonat nélküli acélból hengeres burkolattal, hátsó csőcsatlakozásokkal UBA 750 puffer tároló 750 literes, csőkígyó nélkül Ft 44 UBA 1000 S puffer tároló 1000 literes, csőkígyó nélkül Ft 44 Hidraulikai modulok zárt lemezszekrényben fűtési rendszerek zónásításához (legfeljebb 35 kw-os kazánokhoz) DIM V2 BASE 1 zónához Ft 48 DIM V2 2 2 zónához Ft 48 DIM V2 3 3 zónához Ft 48 DIM V2 ABT 2 zónához 1 keverőszeleppel Ft 48 DIM V2 A2BT 3 zónához 2 keverőszeleppel Ft 48 DIM V2 TOP 2 2 zónához, Grundfos ALPHA 2L szivattyúkkal Ft 48 DIM V2 TOP 3 3 zónához, Grundfos ALPHA 2L szivattyúkkal Ft 48 DIM V2 TOP ABT 2 zónához 1 keverőszeleppel, Grundfos ALPHA 2L szivattyúkkal Ft 48 DIM V2 TOP A2BT 3 zónához 2 keverőszeleppel, Grundfos ALPHA 2L szivattyúkkal Ft 48 Levegő bevezető / füstgáz elvezető rendszerek zárt égésterű (nem kondenzációs) gázkészülékekhez: KÉK széria 60/100 mm-es, 80/125 mm-es koaxiális és 80/80 mm-es szétválasztott rendszerek mm-es merevfalú béléscső rendszer 60 Levegő bevezető / füstgáz elvezető rendszerek zárt égésterű kondenzációs gázkészülékekhez: ZÖLD széria 60/100 mm-es koaxiális és 80/80 mm-es szétválasztott rendszerek 63 Merevfalú és flexibilis béléscső rendszer 115 kw-ig 65 80mm-es légtér terheléses (B típus) és 80/125 mm-es koaxiális rendszer - 50 kw-tól 70 Légtér terheléses (B típus) rendszer kaszkád telepítéshez - 50 kw-tól 72 Levegő bevezető / égéstermék elvezető rendszerek rozsdamentes acélból: RM széria 60/100 mm-es, 80/125 mm-es koaxiális-, 80/80 mm-es és 80/60 mm-es szétválasztott rendszerek (B és C típus) /150/200 mm-es gyűjtő rendszerek kaszkád telepítéshez (B típus) - 50 kw-tól 78 Égéstermék elvezető rendszerek nyitott égésterű gáz-, és olajtüzelésű kazánokhoz (B típus) 79 Szabályozó rendszerek tartozékai és alkalmazhatóságuk Szobatermosztátok, távvezérlők, zóna szabályozók 82 5

6 VICTRIX 50, 75, 90 és 115 Környezetbarát, kondenzációs falikazán Kondenzációs falikazán VICTRIX 50, 72,6, 90 és 109 kw teljesítményű kondenzációs, zárt égésterű fali gázkazánok, melyek indirekt tároló csatlakoztatásával képesek használati melegvíz előállítására is. Az UB Inox 200 jelű rozsdamentes acélból készült HMV tárolóból akár kettő is csatlakoztatható, így 400 liter melegvíz is előállítható. Az így kialakított hőközpont kiválóan alkalmas többlakásos társasházak vagy irodaházak fűtésére és melegvíz ellátására. A kondenzációs technológia a környezetbarát légelőkeveréses égővel két nagy előnyt biztosít a kazánnak: magas hatásfokot (40/30 C-os fűtés esetén eléri a 109,6 %-ot!), és alacsony károsanyag kibocsátást (NO X, CO). A VICTRIX készülékek digitális vezérlése képes kommunikálni az Immergas gyári Kaszkád és zóna vezérlésével, amely alap kivitelben egy direkt- és két keverőszelepes fűtési kört képes heti programozással vezérelni közvetlenül vagy távvezérlőkről, továbbá képes maximum nyolc VICTRIX kazán kaszkád léptetésére kw-ig és egy HMV indirekt tároló vezérlésére. Erről a vezérlő egységről közvetlenül elérhető a készülék minden beállítási lehetősége és öndiagnosztikai rendszere üzemállapot és hibakód kijelzéssel. A Kaszkád és zóna vezérlő egységből maximum 5 db összekapcsolható, így a rendszer már öt direkt és tíz keverőszelepes fűtési kört, valamint öt HMV tárolót képes vezérelni. Típus Rendelési kód Névleges teljesítmény Zárt égésterű Kondenzációs technológia légelőkeveréses égővel Alacsony károsanyag kibocsátás (NO X, CO) Elektronikus gyújtás és lángmoduláció Kaszkád üzemmód (max. 8 kazán) VICTRIX ,0 kw Ft VICTRIX ,6 kw Ft VICTRIX ,0 kw Ft VICTRIX ,0 kw Ft IPX5D Listaár Nettó 6 A VICTRIX 50, 75, 90 és 115 készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! Gyorscsatlakozós füstgáz elvezetési lehetőségek zöld széria Az Immergas kondenzációs, zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 80/125mm-es méretben, légtérterheléses rendszerek merevfalú Ø 80 mm-es rendszerrel, valamint béléscső rendszer Ø 80 mm-es flexibilis változatban. Részletes tartozéklista a oldalon. Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Kaszkád és zóna vezérlés (1 direkt + 2 keverőszelepes fűtési kör + HMV tároló) Ft Fali doboz (kaszkád és zóna vezérléshez) Ft Elektromos csatlakozó készlet (kaszkád- és zónaszabályzóhoz) Ft Külsőhőmérséklet-érzékelő Ft Digitális távvezérlő (hőmérséklet szabályozással és programozással kaszkád- és zónaszabályozó nélkül) Ft Digitális távvezérlő (hőmérséklet szabályozással és programozással kaszkád- és zónaszabályozóhoz) Ft Távszabályozó (kézi hőmérséklet szabályozással kaszkád- és zónaszabályozóhoz) Ft Hidraulikai váltó (egyedi telepítés esetén) Ft Váltószelep készlet indirekt tárolóhoz (egyedi telepítés esetén) Ft Biztonsági szerelvénycsoport (egyedi telepítés esetén) Ft Hidraulikai összekötő készlet két kazánhoz (kaszkád telepítés esetén) Ft Hidraulikai összekötő készlet egy további kazánhoz (kaszkád telepítés esetén) Ft Biztonsági szerelvénycsoport (kaszkád telepítés esetén) Ft Kondezvíz semlegesítő (50 kw-ig) Ft Kondezvíz semlegesítő (100 kw-ig) Ft

7 VICTRIX 50, 75, 90 és 115 Műszaki adatok VICTRIX kondenzációs, zárt égésterű, ventilátoros változatok Maximálisan nyolc kazán köthető kaszkádba (az így elérhető összteljesítmény 888 kw) és öt HMV tároló (összesen akár 5000 liter melegvízzel lásd oldal) Többféle füstgáz elvezetési lehetőség: a helyiség levegőjétől független (C típus) vagy légtérterheléses (B típus) üzemmód Kaszkád rendszerekhez gyűjtőcsöves füstgáz elvezetés és hidraulikai összekötő készletek maximum három kazánig Mikroprocesszorral vezérelt folyamatos lángmoduláció Könnyű kezelhetőség Digitális vezérlés öndiagnosztikai rendszerrel, integrált HMV tároló-, és időjárásfüggő szabályozással Komplett rendszervezérlés kaszkád és zóna szabályozással (15 fűtési körig bővíthető opcionális) Zóna szabályozás központi vagy zónánkénti vezérléssel: egyszerű hőfokszabályozással vagy programozható távvezérléssel Elektronikus gyújtás, ionizációs lángőrzés Elektromos védettség: IPX5D Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú letapadás elleni védelem Légelőkeveréses égő, alacsony károsanyag kibocsátás A kondenzációs technológiának köszönhetően rendkívül jó hatásfok: 40/30 C-os fűtés esetén 108,7% (80/60 C esetén 98,5%)! Gyári szerelvények és készletek minden igényre: csatlakozó készletek indirekt tárolókhoz, hidraulikai váltók, biztonsági szerelvénycsoportok (nem alap tartozék) Csatlakozási lehetőség szolár rendszerekhez: a gyári UB Inox 200-as rozsdamentes acélból készült indirekt HMV tárolók két fűtőcsőkígyóval rendelkeznek Egyszerűen és helytakarékosan kiépíthető hőközpontok Kondenzációs falikazán Műszaki jellemzők Mértékegység VICTRIX 50 VICTRIX 75 VICTRIX 90 VICTRIX 115 Névleges hőterhelés kw 50,8 74,6 92,3 112,8 Minimális hőterhelés kw 10,4 18,5 23,0 30,1 Névleges hőteljesítmény kw 50,0 72,6 90,0 111,0 Minimális hőteljesítmény kw 10,0 18,1 22,5 29,5 Hatásfok névleges teljesítményen (40/30 C) % 107,0 107,0 108,7 108,7 Hatásfok névleges teljesítményen (80/60 C) % 98,5 97,3 97,5 98,4 Névleges elektromos teljesítmény felvétel W Elektromos vízvédettség - IPX5D IPX5D IPX5D IPX5D Maximális nyomás a fűtési rendszerben bar 4,4 4,4 4,4 4,4 Füstgáz elvezetés / levegő bevezetés mérete mm Ø 80 / 125 Ø 80 / 125 Ø 80 / 125 Ø 80 / 125 A kazán tömege víz nélkül kg ,5 105,5 7 * Éves hatásfok a kazánterhelés függvényében DIN 4702 szerint: 40/30 C-os (80/60 C-os) fűtővíz hőmérsékletnél 109,5% (105,5%)! Jelmagyarázat: V Elektromos csatlakozás SC Kondenzvíz leeresztés 32 mm G Gáz csatlakozás (¾ ) (V115: 1 ) R Fűtési visszatérő csatlakozás (1 ½ ) M Fűtési előremenő csatlakozás (1 ½ ) VICTRIX 50, 75 A Égéstermék elvezetés VICTRIX 90, 115 B Égési levegő bevezetés

8 Szabályozó rendszer VICTRIX 50/75/90 és 115-höz Lehetőség van a VICTRIX 50, 75, 90 és 115 kondenzációs, fali kazánok kaszkád rendszerben történő üzemeltetésére is. Az Immergas szabályozó rendszere maximum 8 db VICTRIX 50, 75, 90 és 115 (vegyesen is) kaszkád vezérlését teszi lehetővé, így összteljesítményben akár 900 kw-os hőközpont is kialakítható. Ezen kaszkád rendszerek vezérléséhez olyan rugalmasan alkalmazható szabályozóra illetve szabályozó rendszerre van szükség, amely a különböző igényeknek megfelelően képes nemcsak a többkazános rendszer működését összehangolni, hanem szükség esetén több fűtési zóna szabályozását is meg tudja oldani. A VICTRIX kaszkád- és zónaszabályozójából igény szerint akár 5 is összeköthető (ebben az esetben az egyik a vezér szabályozó), így maximálisan 15 zóna szabályozható egymástól függetlenül, melyből 10 lehet motoros keverőszeleppel felszerelve, valamint 5 indirekt használati melegvíz tároló vezérelhető, így akár 5000 liter HMV állítható elő az Immergas tárolóival. 8 VICTRIX 50, 75, 90 és 115 szabályozó rendszer Megnevezés Rendelési kód Nettó listaár Kaszkád- és zónaszabályozó egység VICTRIX 50, 75, 90 és 115-höz (alap kiépítésben 3 független zóna vezérlésére alkalmas, ebből 2 lehet keverőszelepes +1 indirekt HMV tárolót képes vezérelni, mindezeket egy vagy több kazános rendszer esetén is) Digitális távvezérlő (kaszkád- és zónaszabályozóhoz) (programozható zónaszabályozó és távvezérlő egység digitális kijelzővel) Digitális távvezérlő (kaszkád- és zónaszabályozó nélkül) Távszabályozó (kaszkád- és zónaszabályozóhoz) (kézi beállítású zóna hőmérséklet szabályozó) Fali doboz (kaszkádés zónaszabályzóhoz) SOLAR READY Ft Ft Ft Ft Ft Elektromos csatlakozó készlet (kaszkád- és zónaszabályzóhoz Külsőhőmérséklet-érzékelő Ft Ft Előremenő fűtővíz hőmérséklet érzékelő (kaszkád- és zónaszabályozóhoz) Ft HMV tároló érzékelő (kaszkád- és zónaszabályzóhoz) Ft HMV tároló érzékelő Ft

9 Hidraulikai kiegészítők VICTRIX 50/75/90/115-höz Az 50 kw feletti VICTRIX kondenzációs fali kazánok egyszerű alkalmazhatóságát segítik a kiegészítő hidraulikai egységek, amelyek megkönnyítik és meggyorsítják a hőközpontok kialakítását, legyen az csak egyszerű fűtési rendszer vagy egy többkazános kaszkád rendszer. Az 50 kw feletti VICTRIX fali kazánokból a gyári készletekkel maximum 3 köthető egy kaszkád rendszerbe, így akár 900 kw-os hőközpont is kialakítható, melyhez az Immergas az alábbi hidraulikai kiegészítőket ajánlja. Megnevezés Rendelési kód Nettó listaár Hidraulikai váltó (ajánlott változó térfogatáramú vagy többzónás fűtési rendszerek alkalmazása esetén) (a készlet tartalmaz egy visszatérő ági vízszűrőt is) Ft Váltószelep készlet indirekt tárolóhoz (a készlet tartalmazza a HMV tároló érzékelőt) Biztonsági szerelvénycsoport (a készlet tartalmaz hőmérőt, hőmérő csatlakozó csonkot, határoló termosztátot kézi visszakapcsolással, nyomásmérő csatlakozót elzáró csappal, kézi visszakapcsolású nyomáshatárolót, mérőcsonkot, tágulási tartály csatlakozó csonkot) Fagyvédelmi készlet Ft Ft Ft VICTRIX 50, 75, 90 és 115 szabályozó rendszer 9 Hidraulikai összekötő készlet két kazánhoz (a készlet tartalmazza a készülékekhez szükséges elzáró szelepeket és a visszacsapó szelepeket) Ft Hidraulikai összekötő készlet egy további kazánhoz (a készlet tartalmazza a készülékhez szükséges elzáró szelepeket és a visszacsapó szelepet) Ft Biztonsági szerelvénycsoport (a készlet tartalmaz hőmérőt, hőmérő csatlakozó csonkot, határoló termosztátot kézi visszakapcsolással, nyomásmérő csatlakozót elzáró csappal, kézi visszakapcsolású nyomáshatárolót, mérőcsonkot, tágulási tartály csatlakozó csonkot) Ft

10 Kondenzációs falikazán tárolós rendszerű melegvíz készítéssel VICTRIX Zeus kw Környezetbarát, kondenzációs falikazán, beépített rozsdamentes acélból készült használati melegvíztárolóval VICTRIX Zeus kw 26 kw-os zárt égésterű falikazán, beépített 45 literes AISI 316L rozsdamentes acélból készült használati melegvíztárolóval. Vezérlése tartalmazza az időjárásfüggő szabályozást! Melegvíz hozama kiemelkedően jó: az első 10 percben 156 liternyi melegvíz elvételt tesz lehetővé. A kondenzációs technológia a környezetbarát légelőkeveréses égővel két nagy előnyt biztosít a kazánnak: magas hatásfokot (40/30 C-os fűtés esetén eléri a 108,8%-ot!), valamint alacsony károsanyag kibocsátást (NO X, CO). A VICTRIX Zeus kw készülékek digitális vezérlése képes kommunikálni a Super AMICO és AMICO V2 távvezérlővel, amelyek alap kivitelben heti programozású digitális szobatermosztátok és távvezérlő egységek, melyekről közvetlenül elérhetőek a készülékek minden beállítási lehetőségei és öndiagnosztikai rendszerei üzemállapot és hibakód kijelzéssel. Ezen kívül csatlakoztathatóak a DIM zóna egységek is (lásd az árlista oldalán). 45 liter SOLAR READY Típus Rendelési kód Névleges teljesítmény Zárt égésterű Kondenzációs technológia légelőkeveréses égővel Alacsony károsanyag kibocsátás (NO X, CO) Elektronikus gyújtás és lángmoduláció 45 literes beépített HMV tároló IPX4D Listaár Nettó VICTRIX Zeus 26 kw ,0 kw fűtés 26,0 kw melegvíz Ft A VICTRIX Zeus kw készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! 10 Gyorscsatlakozós füstgáz elvezetési lehetőségek zöld széria Az Immergas kondenzációs, zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint béléscső rendszer Ø 60 mm-es merevfalú és Ø 80 mm-es flexibilis változatban. Részletes tartozéklista a oldalon. Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással (2 db) Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással, szűrővel szerelve Ft HMV cirkulációs bekötőcső készlet fali kiálláshoz Ft HMV cirkulációs bekötőcső Ft Polifoszfátos vízlágyító készlet (speciálisan a VICTRIX Zeus kw készülékekhez kialakított csatlakozókkal) Ft Kondenzvíz átemelő szivattyú Ft Az Immergas kondenzációs, zárt égésterű készülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

11 VICTRIX Zeus kw kondenzációs, zárt égésterű, ventilátoros változat tárolós rendszerű melegvízellátással Nagy hatékonyságú 45 literes beépített HMV tároló rozsdamentes acélból Kompakt kivitel Digitális vezérlés integrált időjárásfüggő szabályozási opcióval Mikroprocesszorral vezérelt folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Programozható HMV üzem Vízhőmérséklet, üzemállapot és rendszer nyomás kijelzés a műszerfalon Elektronikus gyújtás, ionizációs lángőrzés VICTRIX Zeus kw Műszaki adatok Elektromos védettség: IPX4D Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának kijelzése a műszerfalon lévő folyadékkristályos kijelző segítségével Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú és váltószelep letapadás elleni védelem Két külön NTC érzékelő a fűtési- és a használati melegvíz hőmérsékletének optimális beállításához Beépített szabályozható By-pass szelep és HMV tágulási tartály. Különlegesen kompakt méretek Nyomáskapcsoló, mely biztosítja a kazán védelmét, a fűtési rendszer vízhiánya esetén Légelőkeveréses égő, alacsony károsanyag kibocsátás Modulációs keringtető szivattyú kézi vagy automata beállítással A kondenzációs technológiának köszönhetően rendkívül jó hatásfok: 40/30 C-os fűtés esetén 108,8% Gyári polifoszfátos vízlágyító készlet speciálisan kialakított csatlakozókkal (opció) Digitális távvezérlő, Külsőhőmérséklet-érzékelő, telefonos modem csatlakoztatási lehetőség (nem tartozékok) Kondenzációs falikazán tárolós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység VICTRIX Zeus 26 kw Névleges hőterhelés fűtési (HMV) üzemben kw 24,2 (26,8) Minimális hőterhelés kw 3,2 Névleges hőteljesítmény fűtési (HMV) üzemben kw 23,6 (26,0) Minimális hőteljesítmény kw 3,0 Hatásfok névleges (minimális) hőterhelésen (40/30 C) % 107,9 (108,8) Hatásfok névleges (minimális) hőterhelésen (80/60 C) % 97,4 (93,2) HMV teljesítmény az első 10 percben (Δt=30 C) liter 156 HMV teljesítmény tartós üzemben (Δt=30 C) liter/perc 13,3 Maximális nyomás a fűtési / HMV rendszerben bar 3 / 8 Fűtési / HMV zárt tágulási tartály térfogata liter 4,2 / 1,5 Füstgáz elvezetés / levegő bevezetés mérete mm Ø 60 / 100 A kazán tömege víz nélkül kg 61,3 11 Szivattyú jelleggörbe Szállító nyomás (kpa) Szállító magasság (m v.o.) Térfogatáram (l/h) VICTRIX Zeus kw Jelmagyarázat: SC Kondenzvíz leeresztés 32 mm V Elektromos csatlakozás G Gáz csatlakozás (½ ) AC Használati melegvíz csatlakozás (½ ) RC Használati melegvíz cirkuláció (opció) (½ ) AF Hálózati hidegvíz csatlakozás (½ ) R Fűtési visszatérő csatlakozás (¾ ) M Fűtési előremenő csatlakozás (¾ ) A Égéstermék elvezetés B Égési levegő bevezetés

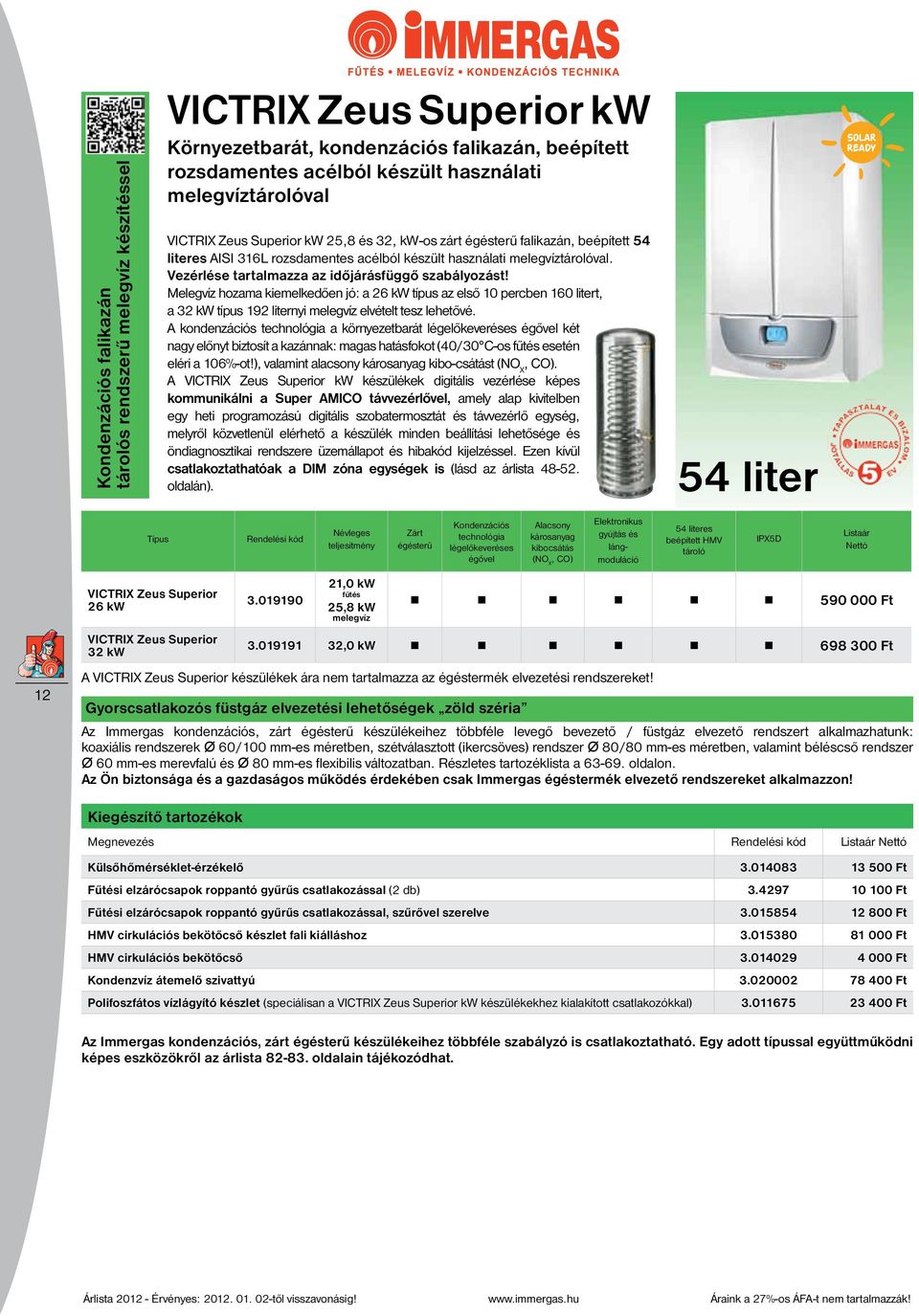

12 Kondenzációs falikazán tárolós rendszerű melegvíz készítéssel VICTRIX Zeus Superior kw Környezetbarát, kondenzációs falikazán, beépített rozsdamentes acélból készült használati melegvíztárolóval VICTRIX Zeus Superior kw 25,8 és 32, kw-os zárt égésterű falikazán, beépített 54 literes AISI 316L rozsdamentes acélból készült használati melegvíztárolóval. Vezérlése tartalmazza az időjárásfüggő szabályozást! Melegvíz hozama kiemelkedően jó: a 26 kw típus az első 10 percben 160 litert, a 32 kw típus 192 liternyi melegvíz elvételt tesz lehetővé. A kondenzációs technológia a környezetbarát légelőkeveréses égővel két nagy előnyt biztosít a kazánnak: magas hatásfokot (40/30 C-os fűtés esetén eléri a 106%-ot!), valamint alacsony károsanyag kibo-csátást (NO X, CO). A VICTRIX Zeus Superior kw készülékek digitális vezérlése képes kommunikálni a Super AMICO távvezérlővel, amely alap kivitelben egy heti programozású digitális szobatermosztát és távvezérlő egység, melyről közvetlenül elérhető a készülék minden beállítási lehetősége és öndiagnosztikai rendszere üzemállapot és hibakód kijelzéssel. Ezen kívül csatlakoztathatóak a DIM zóna egységek is (lásd az árlista oldalán). 54 liter SOLAR READY Típus Rendelési kód Névleges teljesítmény Zárt égésterű Kondenzációs technológia légelőkeveréses égővel Alacsony károsanyag kibocsátás (NO X, CO) Elektronikus gyújtás és lángmoduláció 54 literes beépített HMV tároló IPX5D Listaár Nettó 12 VICTRIX Zeus Superior 26 kw VICTRIX Zeus Superior 32 kw ,0 kw fűtés 25,8 kw melegvíz Ft ,0 kw Ft A VICTRIX Zeus Superior készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! Gyorscsatlakozós füstgáz elvezetési lehetőségek zöld széria Az Immergas kondenzációs, zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint béléscső rendszer Ø 60 mm-es merevfalú és Ø 80 mm-es flexibilis változatban. Részletes tartozéklista a oldalon. Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással (2 db) Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással, szűrővel szerelve Ft HMV cirkulációs bekötőcső készlet fali kiálláshoz Ft HMV cirkulációs bekötőcső Ft Kondenzvíz átemelő szivattyú Ft Polifoszfátos vízlágyító készlet (speciálisan a VICTRIX Zeus Superior kw készülékekhez kialakított csatlakozókkal) Ft Az Immergas kondenzációs, zárt égésterű készülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

13 VICTRIX Zeus Superior kw Műszaki adatok VICTRIX Zeus Superior kw kondenzációs, zárt égésterű, ventilátoros változat tárolós rendszerű melegvízellátással Nagy hatékonyságú 54 literes beépített HMV tároló rozsdamentes acélból Kompakt kivitel Digitális vezérlés integrált időjárásfüggő szabályozási opcióval Mikroprocesszorral vezérelt folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Programozható HMV üzem Vízhőmérséklet, üzemállapot és rendszer nyomás kijelzés a műszerfalon Elektronikus gyújtás, ionizációs lángőrzés Elektromos védettség: IPX5D Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának kijelzése a műszerfalon lévő folyadékkristályos kijelző segítségével Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú és váltószelep letapadás elleni védelem Két külön NTC érzékelő a fűtési- és a használati melegvíz hőmérsékletének optimális beállításához Beépített szabályozható By-pass szelep és HMV tágulási tartály. Különlegesen kompakt méretek Nyomáskapcsoló, mely biztosítja a kazán védelmét, a fűtési rendszer vízhiánya esetén Légelőkeveréses égő, alacsony károsanyag kibocsátás Modulációs keringtető szivattyú kézi vagy automata beállítással A kondenzációs technológiának köszönhetően rendkívül jó hatásfok: 40/30 C-os fűtés esetén % Gyári polifoszfátos vízlágyító készlet speciálisan kialakított csatlakozókkal (opció) Digitális távvezérlő, Külsőhőmérséklet-érzékelő, telefonos modem csatlakoztatási lehetőség (nem tartozékok) Kondenzációs falikazán tárolós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység VICTRIX Zeus Superior 26 kw VICTRIX Zeus Superior 32 kw Névleges hőterhelés fűtési (HMV) üzemben kw 21,7 (26,9) 33,0 (33,0) Minimális hőterhelés kw 5,0 7,3 Névleges hőteljesítmény fűtési (HMV) üzemben kw 21,0 (25,8) 32,0 (32,0) Minimális hőteljesítmény kw 4,7 6,9 Hatásfok névleges (minimális) hőterhelésen (40/30 C) % 106,5 (106,5) 107,3 (107,3) Hatásfok névleges (minimális) hőterhelésen (80/60 C) % 96,0 (93,5) 96,9 (94,5) HMV teljesítmény az első 10 percben (Δt=30 C) liter HMV teljesítmény tartós üzemben (Δt=30 C) liter/perc 13,1 15,8 Maximális nyomás a fűtési / HMV rendszerben bar 3 / 8 3 / 8 Fűtési / HMV zárt tágulási tartály térfogata liter 7,1 / 1,2 7,1 / 1,2 Füstgáz elvezetés / levegő bevezetés mérete mm Ø 60 / 100 Ø 60 / 100 A kazán tömege víz nélkül kg 70,1 72,8 13 Szivattyú jelleggörbe Szállító nyomás (kpa) Szállító magasság (m v.o.) Térfogatáram (l/h) Jelmagyarázat: SC Kondenzvíz leeresztés 32 mm V Elektromos csatlakozás G Gáz csatlakozás (½ ) AC Használati melegvíz csatlakozás (½ ) RC Használati melegvíz cirkuláció (opció) (½ ) AF Hálózati hidegvíz csatlakozás (½ ) R Fűtési visszatérő csatlakozás (¾ ) M Fűtési előremenő csatlakozás (¾ ) A Égéstermék elvezetés B Égési levegő bevezetés

14 Kondenzációs fűtő falikazán különálló tárolós rendszerű melegvíz készítéssel VICTRIX 24 R Környezetbarát, kondenzációs falikazán, tárolós rendszerű használati melegvízellátással A VICTRIX 24 R egy 24 kw fűtőteljesítményű, kondenzációs, zárt égésterű gázkazán, mely fűtésre és használati melegvíz előállításra egyaránt alkalmas. Ez a készülék nyitott rendszerű fűtési hálózatokhoz közvetlenül csatlakoztatható! Digitális vezérlése tartalmazza az időjárásfüggő szabályozást! A VICTRIX 24 R csak fűtőkészülékként kerül forgalomba (használati melegvíz készítés nélkül!). A készülékhez egy külső, motoros váltószelep készlet szükséges, hogy indirekt tárolót csatlakoztathassunk hozzá. A kondenzációs technológia a környezetbarát légelőkeveréses égővel két nagy előnyt biztosít a kazánnak: magas hatásfokot (40/30 C-os fűtés esetén eléri a 106%-ot!), és alacsony károsanyag kibocsátást (NO X, CO). A VICTRIX készülékek digitális vezérlése képes kommunikálni az AMICO V2 távvezérlővel (lásd 83. oldal), amely alap kivitelben egy heti programozású digitális szobatermosztát és távvezérlő egység, melyről közvetlenül elérhető a készülék minden beállítási lehetősége és öndiagnosztikai rendszere üzemállapot és hibakód kijelzéssel. SOLAR READY Típus Rendelési kód Névleges teljesítmény Zárt égésterű Kondenzációs technológia légelőkeveréses égővel Alacsony károsanyag kibocsátás (NO X, CO) Elektronikus gyújtás és lángmoduláció Nyitott fűtési rendszerre közvetlenül köthető VICTRIX 24 R ,0 kw Ft A VICTRIX 24 R készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! IPX4D Listaár Nettó 14 Gyorscsatlakozós füstgáz elvezetési lehetőségek zöld széria Az Immergas kondenzációs, zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint béléscső rendszer Ø 60 mm-es merevfalú és Ø 80 mm-es flexibilis változatban. Részletes tartozéklista a oldalon. Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással (2 db) Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással, szűrővel szerelve Ft Kazán-tároló bekötő készlet (csak a VICTRIX R típushoz, indirekt HMV tárolókhoz lásd oldal) Ft Indirekt tároló hőfokérzékelő (csak más gyártótól származó tárolóhoz) Ft Kondenzvíz átemelő szivattyú Ft Az Immergas kondenzációs, zárt égésterű készülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

15 VICTRIX 24 R - kondenzációs, zárt égésterű, ventilátoros csak fűtő készülék hozzá építhető tároló rendszerű melegvízellátással (opció) Közvetlenül köthető nyitott tágulási tartállyal szerelt fűtési rendszerekhez: a készülék nem tartalmaz tágulási tartályt, nyomásmérőt és szivattyút Rozsdamentes acélból készült primer hőcserélő Gyári váltószelep készlet indirekt tároló bekötéséhez (nem tartozék) Mikroprocesszorral vezérelt folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Könnyű kezelhetőség Fűtővíz hőmérséklet-kijelző a műszerfalon VICTRIX 24 R Műszaki adatok Elektronikus gyújtás, ionizációs lángőrzés Elektromos védettség: IPX4D, freccsenő víz elleni védettség Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának kijelzése a műszerfalon lévő kijelző segítségével Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú letapadás elleni védelem (külső szivattyú!) Két külön NTC érzékelő a fűtésiés a használati melegvíz (csak hőközpontnál!) hőmérsékletének optimális beállításához Különlegesen kompakt méretek Áramláskapcsoló, mely biztosítja a kazán védelmét, a fűtési rendszer vízhiánya esetén Légelőkeveréses égő, alacsony károsanyag kibocsátás A kondenzációs technológiának köszönhetően rendkívül jó hatásfok: 40/30 C-os fűtés esetén 106 % Digitális távvezérlő, külsőhőmérséklet-érzékelő, telefonos modem csatlakoztatási lehetőség (nem tartozék) Kondenzációs fűtő falikazán különálló tárolós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység VICTRIX 24 R Névleges hőterhelés kw 24,9 Minimális hőterhelés kw 5,0 Névleges hőteljesítmény kw 24,0 Minimális hőteljesítmény kw 4,7 Hatásfok névleges (minimális) hőterhelésen (40/30 C) % 107,0 (107,0) Hatásfok névleges (minimális) hőterhelésen (80/60 C) % 98,7 (96,0) Füstgáz elvezetés / levegő bevezetés mérete mm Ø 60 / 100 A kazán tömege víz nélkül kg 45,0 15 Jelmagyarázat: SC Kondenzvíz leeresztés 32mm V Elektromos csatlakozás G Gáz csatlakozás (½ ) R Fűtési visszatérő csatlakozás (¾ ) M Fűtési előremenő csatlakozás (¾ ) A Égéstermék elvezetés B Égési levegő bevezetés VICTRIX 24 R* * Az Immergas indirekt HMV tárolói az árlista oldalán találhatóak!

16 Kondenzációs falikazán átfolyós vagy tárolós rendszerű melegvíz készítéssel VICTRIX kw / kw X Környezetbarát, kondenzációs falikazán, átfolyós vagy tárolós rendszerű használati melegvízellátással VICTRIX 23,6 kw fűtő és 26,0 kw használati melegvíz teljesítményű kombinált, kondenzációs, zárt égésterű gázkazán, mely fűtésre és használati melegvíz előállításra egyaránt alkalmas. Digitális vezérlése tartalmazza az időjárásfüggő szabályozást! VICTRIX kw X jelű változatai csak fűtőkészülékként kerülnek forgalomba (használati melegvíz készítés nélkül!) 12,0 és 24,0 kw-os teljesítménnyel. Ezen készülékek tartalmazzák az indirekt tároló bekötéséhez a motoros váltószelep testet (a mozgatómotor a bekötő készlet tartozéka)! Így leegyszerűsödik az igény szerinti hőközpont kialakítása. A hőközponti összeállításokat a 34. oldalon, az indirekt tárolókat az oldalon találhatja meg. A kondenzációs technológia a környezetbarát légelőkeveréses égővel két nagy előnyt biztosít a kazánnak: magas hatásfokot (40/30 C-os fűtés esetén eléri a 106%-ot!), és alacsony károsanyag kibocsátást (NO X, CO). A VICTRIX kw / kw X készülékek digitális vezérlése képes kommunikálni az AMICO V2 távvezérlővel (lásd 83. oldal), amely alap kivitelben egy heti programozású digitális szobatermosztát és távvezérlő egység, melyről közvetlenül elérhető a készülék minden beállítási lehetősége és öndiagnosztikai rendszere üzemállapot és hibakód kijelzéssel. Ezen kívül csatlakoztathatóak a DIM zóna egységek is (lásd az árlista oldalán). SOLAR READY SOLAR READY Típus Rendelési kód Névleges teljesítmény Zárt égésterű Kondenzációs technológia légelőkeveréses égővel Alacsony károsanyag kibocsátás (NO X, CO) Elektronikus gyújtás és lángmoduláció HMV teljesítmény (Δt=30 C) IPX4D Listaár Nettó VICTRIX 26 kw ,6 kw fűtés 26,0 kw melegvíz 12,9 l/perc Ft VICTRIX 12 kw X ,0 kw Ft 16 VICTRIX 24 kw X ,6 kw Ft A VICTRIX kw és VICTRIX kw X készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! Gyorscsatlakozós füstgáz elvezetési lehetőségek zöld széria Az Immergas kondenzációs, zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint béléscső rendszer Ø 60 mm-es merevfalú és Ø 80 mm-es flexibilis változatban. Részletes tartozéklista a oldalon. Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft Bekötőcső készlet fali kiálláshoz VICTRIX 12 és 24 kw X típushoz Ft Bekötőcső készlet fali kiálláshoz VICTRIX 26 kw típushoz Ft Kétfunkciós termosztatikus szolár szelep átfolyós kombi készülékekhez Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással, szűrővel szerelve Ft Kazán-tároló bekötő készlet VICTRIX 12 és 24 kw X típusok indirekt HMV tárolókhoz történő csatlakoztatásához Ft Indirekt tároló hőfokérzékelő VICTRIX 26 kw típushoz (bekapcsolt napkollektoros funkció esetére) Ft Kondenzvíz átemelő szivattyú Ft Polifoszfátos vízlágyító készlet (speciálisan VICTRIX kw kombi készülékhez kialakított csatlakozókkal) Ft Az Immergas kondenzációs, zárt égésterű készülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

17 VICTRIX kw kondenzációs, zárt égésterű, ventilátoros változat átfolyó rendszerű melegvízellátással VICTRIX kw X - kondenzációs, zárt égésterű, ventilátoros csak fűtő készülék hozzá építhető tároló rendszerű melegvízellátással (lásd 34. oldal - opció) Nagy hatékonyságú lemezes HMV hőcserélő Mikroprocesszorral vezérelt folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Könnyű kezelhetőség Fűtővíz hőmérséklet- és rendszernyomás kijelző a műszerfalon VICTRIX kw / kw X Műszaki adatok Elektronikus gyújtás, ionizációs lángőrzés Elektromos védettség: IPX4D, freccsenő víz elleni védettség Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának kijelzése a műszerfalon lévő kijelző segítségével Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú letapadás elleni védelem Két külön NTC érzékelő a fűtési- és a használati melegvíz hőmérsékletének optimális beállításához Beépített automata By-pass szelep Különlegesen kompakt méretek Nyomáskapcsoló, mely biztosítja a kazán védelmét, a fűtési rendszer vízhiánya esetén Légelőkeveréses égő, alacsony károsanyag kibocsátás A kondenzációs technológiának köszönhetően rendkívül jó hatásfok: 40/30 C-os fűtés esetén 108% Gyári polifoszfátos vízlágyító készlet speciálisan kialakított csatlakozókkal a könnyű szerelhetőség érdekében (nem gyári tartozék) Digitális távvezérlő, Külsőhőmérséklet-érzékelő, telefonos modem csatlakoztatási lehetőség (nem tartozék) Kondenzációs falikazán átfolyós vagy tárolós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység VICTRIX 26 kw VICTRIX 12 kw X VICTRIX 24 kw X Névleges hőterhelés fűtési (HMV) üzemben kw 24,1 (26,7) 12,3 (12,3) 24,1 (26,7) Minimális hőterhelés kw 3,2 2,0 3,2 Névleges hőteljesítmény fűtési (HMV) üzemben kw 23,6 (26,0) 12,0 (12,0) 23,6 (26,0) Minimális hőteljesítmény kw 3,0 1,9 3,0 Hatásfok névleges (minimális) hőterhelésen (40/30 C) % 108,1 (107,1) 107,0 (106,8) 108,1 (107,1) Hatásfok névleges (minimális) hőterhelésen (80/60 C) % 97,8 (94,9) 97,7 (93,2) 97,8 (94,9) HMV teljesitmény (Δt=30 C) liter /perc 12,9 - - Maximális nyomás a fűtési / HMV rendszerben bar 3 / 10 3 / - 3 / - Fűtési zárt tágulási tartály térfogata liter Füstgáz elvezetés / levegő bevezetés mérete mm Ø 60 / 100 Ø 60 / 100 Ø 60 / 100 A kazán tömege víz nélkül kg 39,0 36,5 39,0 VICTRIX 26/X flow rate/head graph Szivattyú jelleggörbe B A V ACV SC G AC AF R M B 17 A VICTRIX 26 kw VICTRIX 24 kw X* A VICTRIX 12 kw X csatlakozási és egyéb méretei megegyeznek a 24 kw X típuséival B V SC A B 165 G MU R M RU RR A Szállító Head nyomás (kpa) (kpa) Térfogatáram Flow rate (l/h) (l/h) Jelmagyarázat: RR Rendszer feltöltés (½ ) SC Kondenzvíz leeresztés 32 mm V Elektromos csatlakozás G Gáz csatlakozás (½ ) AC Használati melegvíz csatlakozás (½ ) AF Hálózati hidegvíz csatlakozás (½ ) RU Tároló visszatérő csatlakozás (¾ ) MU Tároló előremenő csatlakozás (¾ ) R Fűtési visszatérő csatlakozás (¾ ) M Fűtési előremenő csatlakozás (¾ ) A Égéstermék elvezetés B Égési levegő bevezetés Head (mh2o) * Az Immergas indirekt HMV tárolói az árlista oldalán találhatóak!

18 VICTRIX Superior TOP Környezetbarát, kondenzációs falikazán, átfolyós vagy tárolós rendszerű használati melegvízellátással SOLAR READY Kondenzációs falikazán átfolyós rendszerű melegvíz készítéssel VICTRIX Superior TOP 32 kw teljesítményű kombinált, kondenzációs, zárt égésterű gázkazán, mely fűtésre és használati melegvíz előállításra egyaránt alkalmas. Digitális vezérlése tartalmazza az időjárásfüggő szabályozást! VICTRIX Superior TOP 32 kw X jelű változatai csak fűtőkészülékként kerülnek forgalomba (használati melegvíz készítés nélkül!). Ezen készülékek tartalmazzák az indirekt tároló bekötéséhez a motoros váltószelep testet (a mozgatómotor a bekötő készlet tartozéka)! Így leegyszerűsödik az igény szerinti hőközpont kialakítása. A hőközponti összeállításokat a 34. oldalon, az indirekt tárolókat az oldalon találhatja meg. A kondenzációs technológia a környezetbarát légelőkeveréses égővel két nagy előnyt biztosít a kazánnak: magas hatásfokot (40/30 C-os fűtés esetén eléri a 107,7%-ot!), és alacsony károsanyag kibocsátást (NO x, CO). A VICTRIX Superior TOP készülékek digitális vezérlése képes kommunikálni a Super AMICO távvezérlővel, amely alap kivitelben egy heti programozású digitális szobatermosztát és távvezérlő egység, melyről közvetlenül elérhető a készülék minden beállítási lehetősége és öndiagnosztikai rendszere üzemállapot és hibakód kijelzéssel. Ezen kívül csatlakoztathatóak a DIM zóna egységek is (lásd az árlista oldalán). Lehetőség legfeljebb 8 készülékből álló kaszkád rendszer kialakítására! Típus Rendelési kód Névleges teljesítmény Zárt égésterű Kondenzációs technológia légelőkeveréses égővel Alacsony károsanyag kibocsátás (NO X, CO) Elektronikus gyújtás és lángmoduláció HMV teljesítmény (Δt=30 C) VICTRIX Superior TOP 32 kw ,0 16,4 l/perc Ft VICTRIX Superior TOP 32 kw X , Ft A VICTRIX Superior TOP készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! IPX5D Listaár Nettó 18 Gyorscsatlakozós füstgáz elvezetési lehetőségek zöld széria Az Immergas kondenzációs, zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint béléscső rendszer Ø 60 mm-es merevfalú és Ø 80 mm-es flexibilis változatban. Részletes tartozéklista a oldalon. Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Kaszkád csatoló egység ( Kaszkád- és zónaszabályozóhoz) Ft Külsőhőmérséklet-érzékelő Ft Bekötőcső készlet fali kiálláshoz Ft Kétfunkciós termosztatikus szolár szelep átfolyós kombi készülékekhez Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással (2 db) Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással, szűrővel szerelve Ft Kazán-tároló bekötő készlet (csak a VICTRIX Superior TOP kw X típushoz) Ft Indirekt tároló hőfokérzékelő (csak más gyártótól származó tárolóhoz) Ft Kondenzvíz átemelő szivattyú Ft Polifoszfátos vízlágyító készlet (speciálisan a VICTRIX Superior kw készülékekhez kialakított csatlakozókkal) Ft Az Immergas kondenzációs, zárt égésterű készülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

19 VICTRIX Superior TOP kw / kw X Műszaki adatok VICTRIX Superior TOP 32 kw kondenzációs, zárt égésterű, ventilátoros változat átfolyó rendszerű melegvízellátással VICTRIX Superior TOP 32 kw X - kondenzációs, zárt égésterű, ventilátoros csak fűtő készülék hozzá építhető tároló rendszerű melegvízellátással (lásd 34. oldal - opció) Nagy hatékonyságú lemezes HMV hőcserélő Fordulatszám szabályozott, alacsony energiaigényű keringtető szivattyú Beépített készenléti tároló a kazán azonnali melegindítására Mikroprocesszorral vezérelt folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Könnyű kezelhetőség Fűtővíz nyomás kijelző a műszerfalon Elektronikus gyújtás, ionizációs lángőrzés Elektromos védettség: IPX5D Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának kijelzése a műszerfalon lévő kijelző segítségével Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú letapadás elleni védelem Két külön NTC érzékelő a fűtési- és a használati melegvíz hőmérsékletének optimális beállításához Programozható előfűtési funkció Beépített szabályozható by-pass szelep Különlegesen kompakt méretek Nyomáskapcsoló, mely biztosítja a kazán védelmét, a fűtési rendszer vízhiánya esetén Légelőkeveréses égő, alacsony károsanyag kibocsátás A kondenzációs technológiának köszönhetően rendkívül jó hatásfok: 50/30 C-os fűtés esetén 107,7 % Gyári polifoszfátos vízlágyító készlet speciálisan kialakított csatlakozókkal a könnyű szerelhetőség érdekében (nem alap tartozék) Digitális távvezérlő, Külsőhőmérséklet-érzékelő, telefonos modem csatlakoztatási lehetőség (nem tartozék) Kondenzációs falikazán átfolyós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység VICTRIX Superior TOP 32 kw VICTRIX Superior TOP 32 kw X Névleges hőterhelés kw 32,6 32,6 Minimális hőterhelés kw 4,2 4,2 Névleges hőteljesítmény kw 32,0 32,0 Minimális hőteljesítmény kw 4,0 4,0 Hatásfok névleges (minimális) hőterhelésen (40/30 C) % 107,7 (105,9) 107,7 (105,9) Hatásfok névleges (minimális) hőterhelésen (80/60 C) % 98,1 (94,3) 98,1 (94,3) HMV teljesítmény (Δt=30 C) liter 16,4 - Maximális nyomás a fűtési / HMV rendszerben bar 3 / 10 3 / - Fűtési zárt tágulási tartály térfogata liter 5,8 5,2 Füstgáz elvezetés / levegő bevezetés mérete mm Ø 60 / 100 Ø 60 / 100 A kazán tömege (víz nélkül) kg 42,5 47,5 19 Szállító nyomás (kpa) Szivattyú jelleggörbe Térfogatáram (l/h) Szállító magasság (m v.o.) VICTRIX Superior TOP kw VICTRIX Superior TOP kw X Jelmagyarázat: SC Kondenzvíz leeresztés 32 mm V Elektromos csatlakozás G Gáz csatlakozás (½ ) AC Használati melegvíz csatlakozás (½ ) AF/RR Hálózati hidegvíz csatlakozás (½ ) RU Tároló visszatérő csatlakozás (¾ ) MU Tároló előremenő csatlakozás (¾ ) R Fűtési visszatérő csatlakozás (¾ ) M Fűtési előremenő csatlakozás (¾ ) A Égéstermék elvezetés B Égési levegő bevezetés * Az Immergas indirekt HMV tárolói az árlista oldalán találhatóak!

20 Kondenzációs álló hőközpontok tárolós rendszerű melegvíz készítéssel HERCULES Condensing kw Környezetbarát, kondenzációs állókazán, beépített rozsdamentes acélból készült használati melegvíztárolóval HERCULES Condensing kw 23,9 és 32 kw-os zárt égésterű állókazán, beépített 120 literes AISI 316L rozsdamentes acélból készült használati melegvíztárolóval, amelyik két fűtő csőkígyóval van ellátva, így közvetlenül csatlakoztatható napkollektoros rendszerekhez. Digitális vezérlése tartalmazza az időjárásfüggő szabályozást! A HERCULES Condensing kw közvetlenül alkalmassá tehető többzónás fűtési rendszerek kiszolgálására is. A kazán gyárilag elő van készítve maximum 3 független fűtési zóna szivattyúval ellátott szabályozó egységének a beépítésére. A fűtési zónák száma igény szerint tovább bővíthető a DIM egységekkel (lásd oldal). A kazán kazánköri szivattyúval, hidraulikai váltóval és automata by-pass szeleppel ellátott. A kondenzációs technológia a környezetbarát légelőkeveréses égővel magas hatásfokot (40/30 C-os fűtés esetén eléri a 106,5%-ot) és alacsony károsanyag kibocsátást (NO X, CO) eredményez. Vezérlése képes kommunikálni a Super AMICO távvezérlő-vel (lásd 83. oldal), mely egy heti programozású digitális szobatermosztát távvezérlő funkcióval. SOLAR READY Típus Rendelési kód Névleges teljesítmény Kondenzációs technológia légelőkeveréses égővel Alacsony károsanyag kibocsátás (NO X, CO) Elektronikus gyújtás és lángmoduláció 120 literes beépített HMV tároló két fűtő csőkígyóval IPX5D Listaár Nettó 20 HERCULES Condensing 26 kw ,9 kw fűtés 25,8 kw melegvíz Ft HERCULES Condensing 32 kw ,0 kw Ft HERCULES Condensing 32 kw ABT ,0 kw Ft A HERCULES Condensing készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! Gyorscsatlakozós füstgáz elvezetési lehetőségek zöld széria Az Immergas kondenzációs, zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint béléscső rendszer Ø 60 mm-es merevfalú és Ø 80 mm-es flexibilis változatban. Részletes tartozéklista a oldalon. Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft Beépíthető egységek: (az 1. zóna gyári tartozék) 2 zónás fűtési rendszerhez (1 db szivattyú, vezérlés, by-pass szelep) Ft 3 zónás fűtési rendszerhez (2 db szivattyú, vezérlés, by-pass szelep) Ft 1 keverőszelepes fűtési rendszerhez* (1 db szivattyú, vezérlés, by-pass szelep, motoros keverőszelep) Ft +1 keverőszelepes fűtési rendszer ABT-hez (1 db szivattyú, by-pass szelep, motoros keverőszelep) Ft 2 keverőszelepes fűtési rendszerhez (2 db szivattyú, vezérlés, by-pass szelep, motoros keverőszelep) Ft HMV cirkulációs készlet szivattyúval Ft Napkollektoros rendszer bekötőcső készlete (csövek és idomok a HMV tárolóhoz) Ft Kondenzvíz átemelő szivattyú Ft Programóra HMV cirkulációs szivattyúhoz Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással, szűrővel szerelve Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással Ft Hálózati hidegvíz elzárócsap roppantó gyűrűs csatlakozással Ft Polifoszfátos vízlágyító készlet (speciálisan a HERCULES Condensing kw készülékekhez) Ft Beépíthető egységek variáció 1. fűtököri zóna 2. fűtököri zóna 2-3. fűtököri zóna készlet 3. fűtököri zóna Keverőszelep nélküli fűtőköri zóna Gyárilag beépítve Keverőszelepes fűtőköri zóna HERCULES * *A HERCULES Condensing 32 kw ABT jelzésű típusba gyárilag be van építve! Az Immergas kondenzációs, zárt égésterű készülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

21 HERCULES Condensing kw Műszaki adatok HERCULES Condensing kw kondenzációs, zárt égésterű, ventilátoros változat tárolós rendszerű melegvízellátással Nagy hatékonyságú 120 literes beépített HMV tároló rozsdamentes acélból két fűtő csőkígyóval, közvetlenül csatlakoztatható napkollektoros rendszerhez Digitális vezérlés integrált időjárásfüggő szabályozási opcióval Mikroprocesszorral vezérelt folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Vízhőmérsékletek-, üzemállapotokés rendszernyomás kijelzés a műszerfalon Elektronikus gyújtás, ionizációs lángőrzés Elektromos védettség: IPX5D Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának kijelzése a műszerfalon vagy a távvezérlőn Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú letapadás elleni védelem Két külön NTC érzékelő a fűtési- és a használati melegvíz hőmérsékletének optimális beállításához Beépített by-pass szelep és HMV tágulási tartály Programozható tároló fűtés (opció) Légelőkeveréses égő, alacsony károsanyag kibocsátás A kondenzációs technológiának köszönhetően rendkívül jó hatásfok: 40/30 C-os fűtés esetén % Gyári polifoszfátos vízlágyító készlet speciálisan kialakított csatlakozókkal (opció) Digitális távvezérlő, Külsőhőmérséklet-érzékelő, telefonos modem csatlakoztatási lehetőség (nem tartozék) HERCULES Condensing 32 kw ABT verzió, amely tartalmazza a 2. zóna egységét alacsony hőmérsékletű fűtési rendszerhez Kondenzációs álló hőközpontok tárolós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység HERCULES Condensing 26 kw HERCULES Condensing 32 kw HERCULES Condensing 32 kw ABT Névleges hőterhelés fűtési (HMV) üzemmódban kw 24,9 (26,9) 33,0 (33,0) 33,0 (33,0) Minimális hőterhelés kw 5,0 7,3 7,3 Névleges hőteljesítmény fűtési (HMV) üzemmódban kw 23,9 (25,8) 32,0 (32,0) 32,0 (32,0) Minimális hőteljesítmény kw 4,7 6,9 6,9 Hatásfok névleges (minimális) hőterhelésen (40/30 C) % 106,5 (106,5) 107,3 (107,3) 107,3 (107,3) Hatásfok névleges (minimális) hőterhelésen (80/60 C) % 96,0 (93,5) 96,9 (94,5) 96,9 (94,5) HMV teljesítmény az első 10 percben (Δt=30 C) liter HMV teljesítmény tartós üzemben (Δt=30 C) liter/perc 13,3 16,0 16,0 Maximális nyomás a fűtési (HMV) rendszerben bar 3 (8) 3 (8) 3 (8) Fűtési (HMV) zárt tágulási tartály térfogata liter 10,8 (4,1) 10,8 (4,1) 10,8 (4,1) Füstgáz elvezetés / levegő bevezetés mérete mm Ø 60 / 100 Ø 60 / 100 Ø 60 / 100 A kazán tömege víz nélkül kg Szállító magasság (m v.o.) Szivattyú jelleggörbe Térfogatáram (l/h) HERCULES Condensing kw Jelmagyarázat: SC Kondenzvíz leeresztés 32 mm G Gáz csatlakozás (½ ) AC/AF Használati melegvíz / hidegvíz csatlakozás (½ ) RC Használati melegvíz cirkuláció (opció) (½ ) MP/RP Szolár rendszer előremenő / visszatérő ág (opció) (¾ ) MA1/RA1 1. magas hőmérs. zóna előremenő / visszatérő ág (¾ ) MA2/RA2 2. magas hőmérs. zóna előremenő / visszatérő ág (opció) (¾ ) MA3/RA3 3. magas hőmérs. zóna előremenő / visszatérő ág (opció) (¾ ) MB1/RB1 1. keverőszelepes zóna előremenő / visszatérő ág (opció) (1 ) MB2/RB2 2. keverőszelepes zóna előremenő / visszatérő ág (opció) (1 ) A Égéstermék elvezetés B Égési levegő bevezetés

22 Kondenzációs álló hőközpontok tárolós rendszerű melegvíz készítéssel HERCULES Condensing 26 kw Solar Környezetbarát, kondenzációs állókazán, beépített rozsdamentes acélból készült használati melegvíztárolóval, teljesen előkészítve napkollektor csatlakoztatására HERCULES Condensing 26 kw Solar zárt égésterű állókazán, beépített 200 literes AISI 316L rozsdamentes acélból készült használati melegvíztárolóval, amely két fűtő csőkígyóval van ellátva, melyből az egyik közvetlenül csatlakozik a kazánban előkészített napkollektoros rendszerhez. Digitális vezérlése tartalmazza az időjárásfüggő fűtési és a napkollektoros szabályzást is! Beépítve tartalmaz minden napkollektoros gépészeti rendszerelemet! A kazán közvetlenül alkalmassá tehető többzónás fűtési rendszerek kiszolgálására is: gyárilag elő van készítve maximum 3 független fűtési zóna szivattyúval ellátott szabályozó egységének a beépítésére. A fűtési zónák száma igény szerint tovább bővíthető a DIM V2 egységekkel (lásd oldal). A kazán kazánköri és egy fűtési szivattyúval, hidraulikai váltóval és automata by-pass szeleppel ellátott. A kondenzációs technológia a környezetbarát légelőkeveréses égővel magas hatásfokot (40/30 C-os fűtés esetén eléri a 108,5%-ot) és alacsony károsanyag kibocsátást (NO X, CO) eredményez. Vezérlése képes kommunikálni a Super AMICO távvezérlővel (lásd 83. oldal), amely egy heti programozású digitális szobatermosztát távvezérlő funkcióval. Alap kiépítésben egy síkkollektor közvetlenül csatlakoztatható! FULL SOLAR Típus HERCULES Condensing 26 kw Solar Rendelési kód Névleges teljesítmény 23,6 kw fűtés 26,0 kw HMV Kondenzációs technológia légelőkeveréses égővel Alacsony károsanyag kibocsátás (NO X, CO) Beépített napkollektoros rendszer elemek 200 literes beépített HMV tároló két fűtő csőkígyóval IPX5D Listaár Nettó Ft A HERCULES Condensing 26 kw Solar készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! 22 Gyorscsatlakozós füstgáz elvezetési lehetőségek zöld széria Az Immergas kondenzációs, zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint béléscső rendszer Ø 60 mm-es merevfalú és Ø 80 mm-es flexibilis változatban. Részletes tartozéklista a oldalon. Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft Beépíthető egységek: (az 1. zóna gyári tartozék) 2 zónás fűtési rendszerhez (1 db szivattyú, vezérlés, by-pass szelep) Ft 3 zónás fűtési rendszerhez (2 db szivattyú, vezérlés, by-pass szelep) Ft 1 keverőszelepes fűtési rendszerhez* (1 db szivattyú, vezérlés, by-pass szelep, motoros keverőszelep) Ft +1 keverőszelepes fűtési rendszer ABT-hez (1 db szivattyú, by-pass szelep, motoros keverőszelep) Ft 2 keverőszelepes fűtési rendszerhez (2 db szivattyú, vezérlés, by-pass szelep, motoros keverőszelep) Ft HMV cirkulációs készlet szivattyúval Ft Kondenzvíz átemelő szivattyú Ft Programóra HMV cirkulációs szivattyúhoz Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással, szűrővel szerelve Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással Ft Hálózati hidegvíz elzárócsap roppantó gyűrűs csatlakozással Ft Polifoszfátos vízlágyító készlet (speciálisan a HERCULES Condensing kw készülékekhez) Ft Beépíthető egységek variáció 1. fűtököri zóna 2. fűtököri zóna 2-3. fűtököri zóna készlet 3. fűtököri zóna Keverőszelep nélküli fűtőköri zóna Gyárilag beépítve Keverőszelepes fűtőköri zóna HERCULES * Az Immergas kondenzációs, zárt égésterű készülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

23 HERCULES Condensing 26 kw Solar Műszaki adatok HERCULES Condensing kw Solar kondenzációs, zárt égésterű, ventilátoros változat tárolós rendszerű melegvízellátással 200 literes beépített HMV tároló rozsdamentes acélból két fűtő csőkígyóval, melyből az egyik a napkollektoros rendszerhez csatlakozik Digitális vezérlés integrált időjárásfüggő szabályozási opcióval és szolár szabályzással Legfeljebb három fűtési zóna egymástól független vezérlése Energiatakarékos, modulációs szivattyúk Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának kijelzése a műszerfalon vagy a távvezérlőn Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú letapadás elleni védelem Programozható teljesítmény felfutás Beépített by-pass szelep és HMV tágulási tartály Programozható tároló fűtés Super AMICO csatlakoztatásakor Gyári polifoszfátos vízlágyító készlet speciálisan kialakított csatlakozókkal (opció) Gyárilag beépített napkollektoros rendszerelemek: szivattyú, tágulási tartály, légtelenítő szelep, HMV biztonsági keverőszelep Mikroprocesszorral vezérelt folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Kondenzációs álló hőközpontok tárolós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység HERCULES Condensing 26 Solar kw Névleges hőteljesítmény (hőterhelés) fűtési üzemmódban kw 23,6 (24,3) Névleges hőteljesítmény (hőterhelés) HMV üzemmódban kw 26,0 (26,9) Minimális hőteljesítmény (hőterhelés) kw 3,0 (3,2) Hatásfok 100% (30 C-os) hőterhelésen (40/30 C) % 107,5 (108,8) Hatásfok 100% (30 C-os) hőterhelésen (80/60 C) % 96,9 (93,2) HMV teljesítmény az első 10 percben (Δt=30 C) liter 190 HMV teljesítmény tartós üzemben (Δt=30 C) liter/perc 13,1 Maximális nyomás a fűtési (HMV) rendszerben bar 8 Legkisebb szükséges dinamikus nyomás a HMV rendszerben bar 0,3 Fűtési (HMV) zárt tágulási tartály térfogata liter 10,8 (4,3) Maximális nyomás a napkollektoros rendszerben bar 6 Napkollektoros tágulási tartály térfogata liter 10,8 Napkollektor-folyadék térfogatáram liter/perc 1-6 Füstgáz elvezetés / levegő bevezetés mérete mm Ø 60 / 100 A kazán tömege víz nélkül kg 193,8 23 Szivattyú jelleggörbe Szállítómagasság (m.v.o.) Térfogatáram (l/h) HERCULES Condensing kw Solar Jelmagyarázat: SC Kondenzvíz leeresztés 32 mm G Gáz csatlakozás (½ ) AC/AF Használati melegvíz / hidegvíz csatlakozás (½ ) RC Használati melegvíz cirkuláció (opció) (½ ) MP/RP Szolár rendszer előremenő / visszatérő ág (opció) (¾ ) MA1/RA1 1. magas hőmérs. zóna előremenő / visszatérő ág (¾ ) MA2/RA2 2. magas hőmérs. zóna előremenő / visszatérő ág (opció) (¾ ) MA3/RA3 3. magas hőmérs. zóna előremenő / visszatérő ág (opció) (¾ ) MB1/RB1 1. keverőszelepes zóna előremenő / visszatérő ág (opció) (1 ) MB2/RB2 2. keverőszelepes zóna előremenő / visszatérő ág (opció) (1 ) A Égéstermék elvezetés B Égési levegő bevezetés

24 Falikazán tárolós rendszerű melegvíz készítéssel ZEUS/AVIO kw Zárt égésterű (ZEUS kw) vagy kéményes (AVIO kw) falikazán, beépített rozsdamentes acélból készült használati melegvíztárolóval ZEUS kw 24 és 28 kw, AVIO kw 24 kw teljesítményű tárolós kombinált gázkazán, mely fűtésre és használati melegvíz előállításra egyaránt alkalmas. Digitális vezérlése a tíz jelleggörbés időjárásfüggő szabályozást alap felszereltségként tartalmazza. A ZEUS/AVIO kw készülékek beépített 45 literes AISI 316L rozsdamentes acélból készült használati melegvíztárolóval, valamint szabályozható by-pass szeleppel rendelkeznek. A ZEUS/AVIO kw készülékek elektronikus lángmodulációval, digitális vezérléssel és az IPX4D védelemmel vannak ellátva. A ZEUS/AVIO kw ideális megoldás olyan lakásokban, ahol két fürdőszoba található, egyidejűleg több melegvízcsapot használnak. Ezekhez a kazánokhoz AMICO V2 vagy Mini DRC távvezérlő (lásd 83. oldal) és DIM zóna egységek is csatlakoztathatóak (lásd az árlista oldalán). 45 liter SOLAR READY Típus Rendelési kód Névleges teljesítmény Zárt égésterű Kéményes Elektronikus gyújtás és lángmoduláció 45 literes beépített HMV tároló Szabályozható by-pass ZEUS 24 kw ,0 kw Ft ZEUS 28 kw ,0 kw Ft AVIO 24 kw ,7 kw Ft A ZEUS kw készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! IPX4D Listaár Nettó 24 Gyorscsatlakozós füstgáz elvezetési lehetőségek kék széria Az Immergas zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es és Ø 80/125 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint merevfalú béléscső rendszer Ø 80 mm-es méretben. Részletes tartozéklista a oldalon. Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft Fűtési elzáró csapok roppantógyűrűs csatlakozással (2 db) Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással, szűrővel szerelve Ft HMV cirkulációs bekötőcső készlet fali kiálláshoz Ft HMV cirkulációs bekötőcső Ft Beépíthető HMV tágulási tartály Ft Polifoszfátos vízlágyító készlet (speciálisan a ZEUS/AVIO kw készülékekhez kialakított csatlakozókkal) Ft Az Immergas gázkészülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

25 ZEUS kw - zárt égésterű, ventilátoros változat, tárolós rendszerű melegvízellátással AVIO kw - kéménybe köthető változat, tárolós rendszerű melegvízellátással Nagy hatékonyságú, 45 literes, beépített HMV tároló Kompakt kivitel Mikroprocesszorral vezérelt folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Könnyű kezelhetőség (üzemmód választó-, fűtési- és használati melegvíz hőfokválasztó nyomógombok) Fűtővíz hőmérséklet és rendszer nyomás kijelző a műszerfalon ZEUS/AVIO kw Műszaki adatok Elektronikus gyújtás, ionizációs lángőrzés Elektromos védettség: IPX4D, freccsenő víz elleni védettség Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának kijelzése a műszerfalon lévő LED-ek segítségével Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú és váltószelep letapadás elleni védelem Két külön NTC érzékelő a fűtési- és a használati melegvíz hőmérsékletének optimális beállításához Beépített szabályozható By-pass szelep Különlegesen kompakt méretek Nyomáskapcsoló, mely biztosítja a kazán védelmét, a fűtési rendszer vízhiánya esetén Biztonsági nyomáskapcsoló a füstgáz-ventilátornál (ZEUS kw) Biztonsági füstgáz visszaáramlás érzékelő termosztát (AVIO kw) Gyári polifoszfátos vízlágyító készlet speciálisan ezen készülékekhez kialakított csatlakozókkal a könnyű szerelhetőség érdekében (nem tartozék) Többféle szobatermosztát és távvezérlő csatlakoztatási lehetőség (kézi beállítású, programozható vagy vezeték nélküli - nem tartozék) Falikazán tárolós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység ZEUS 24 kw ZEUS 28 kw AVIO 24 kw Névleges hőterhelés kw 25,5 29,8 26,2 Minimális hőterhelés kw 10,5 12,6 11,0 Névleges hőteljesítmény kw 24,0 28,0 23,7 Minimális hőteljesítmény kw 9,3 11,0 9,5 Hatásfok névleges (minimális) hőterhelésen % 94,1 (90,4) 93,9 (90,6) 90,4 (88,0) HMV teljesítmény az első 10 percben (Δt=30 C) liter HMV teljesítmény tartós üzemben (Δt=30 C) liter/perc 11,5 13,4 11,5 Maximális nyomás a fűtési / HMV rendszerben bar 3 / 8 3 /8 3 / 8 Fűtési zárt tágulási tartály térfogata liter 7,7 7,7 7,7 Füstgáz elvezetés / levegő bevezetés mérete mm Ø 60 / 100 Ø 60 / 100 Ø 130 A kazán tömege víz nélkül kg ,6 25 Szivattyú jelleggörbe Szállító nyomás (kpa) Térfogatáram (l/h) ZEUS kw AVIO kw Jelmagyarázat: V Elektromos csatlakozás G Gáz csatlakozás (½ ) AC Használati melegvíz csatlakozás (½ ) RC Használati melegvíz cirkuláció (opció) (½ ) AF Hálózati hidegvíz csatlakozás (½ ) R Fűtési visszatérő csatlakozás (¾ ) M Fűtési előremenő csatlakozás (¾ ) A Égéstermék elvezetés B Égési levegő bevezetés

26 Falikazán tárolós rendszerű melegvíz készítéssel ZEUS Superior kw Zárt égésterű falikazán, beépített rozsdamentes acélból készült használati melegvíztárolóval ZEUS Superior 24, 28 és 32 kw teljesítményű tárolós kombinált gázkazán, mely fűtésre és használati melegvíz előállításra egyaránt alkalmas. Digitális vezérlése a szabadon változtatható jelleggörbéjű időjárásfüggő szabályozást alap felszereltségként tartalmazza. A ZEUS Superior kw készülékbe beépítésre került egy 60 literes AISI 316L rozsdamentes acélból készült használati melegvíztároló, HMV tágulási tartály és szabályozható by-pass szelep. A ZEUS Superior kw készülékek elektronikus lángmodulációval, digitális vezérléssel és az IPX5D védelemmel vannak ellátva. A megnövelt méretű folyadékkristályos kijelzőnek köszönhetően könnyen leolvashatóak a kazán aktuális működési paraméterei. A ZEUS Superior kw ideális megoldás olyan lakásokban, ahol két fürdőszoba található, vagy egyidejűleg több melegvízcsapot használnak. Ezekhez a kazánokhoz Super AMICO távvezérlő (lásd 83. oldal) és DIM zóna egységek is csatlakoztathatóak (lásd az árlista oldalán). 60 liter Típus Rendelési kód Névleges teljesítmény Zárt égésterű Elektronikus gyújtás és lángmoduláció 60 literes beépített HMV tároló Beépített HMV tágulási tartály Szabályozható by-pass IPX5D Listaár Nettó ZEUS Superior 24 kw ,0 kw Ft ZEUS Superior 28 kw ,0 kw Ft ZEUS Superior 32 kw ,0 kw Ft A ZEUS Superior kw készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! 26 Gyorscsatlakozós füstgáz elvezetési lehetőségek kék széria Az Immergas zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es és Ø 80/125 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint merevfalú béléscső rendszer Ø 80 mm-es méretben. Részletes tartozéklista a oldalon. Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft Fűtési elzáró csapok roppantógyűrűs csatlakozással (2 db) Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással, szűrővel szerelve Ft HMV cirkulációs bekötőcső készlet fali kiálláshoz Ft HMV cirkulációs bekötőcső Ft Polifoszfátos vízlágyító készlet (speciálisan a ZEUS Superior kw készülékekhez kialakított csatlakozókkal) Ft Az Immergas gázkészülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

27 ZEUS Superior kw - zárt égésterű, ventilátoros változat, tárolós rendszerű melegvíz-ellátással Nagy hatékonyságú, 60 literes, beépített, rozsdamentes acél HMV tároló Mikroprocesszorral vezérelt folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Szabályozott fordulatszámú ventilátor Könnyű kezelhetőség (üzemmód választó-, fűtési- és használati melegvíz hőfokválasztó nyomógombok) Kikapcsolható HMV üzem Fűtővíz nyomásmérő a műszerfalon Elektronikus gyújtás, ionizációs lángőrzés ZEUS Superior kw Műszaki adatok Elektromos védettség: IPX5D Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának kijelzése a műszerfalon lévő folyadékkristályos kijelző segítségével Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú és váltószelep letapadás elleni védelem Két külön NTC érzékelő a fűtési- és a használati melegvíz hőmérsékletének optimális beállításához Beépített szabályozható By-pass szelep és HMV tágulási tartály. Különlegesen kompakt méretek Nyomáskapcsoló, mely biztosítja a kazán védelmét, a fűtési rendszer vízhiánya esetén Biztonsági nyomáskapcsoló a füstgáz-ventilátornál jeladóval Lekérdezhető pillanatnyi ventilátor teljesítmény és HMV fogyasztási adatok Gyári polifoszfátos vízlágyító készlet speciálisan ezen készülékekhez kialakított csatlakozókkal a könnyű szerelhetőség érdekében (nem tartozék) Többféle szobatermosztát és távvezérlő csatlakoztatási lehetőség (kézi beállítású, programozható vagy vezeték nélküli - nem tartozék) Falikazán tárolós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység ZEUS Superior 24 kw ZEUS Superior 28 kw Zeus Superior 32 kw Névleges hőterhelés kw 25,6 29,8 33,6 Minimális hőterhelés kw 10,6 13,3 14,2 Névleges hőteljesítmény kw 24,0 28,0 31,7 Minimális hőteljesítmény kw 9,3 11,8 12,5 Hatásfok névleges (minimális) hőterhelésen % 93,7 (90,3) 93,9 (91,2) 94,3 (90,8) HMV teljesítmény az első 10 percben (Δt=30 C) liter HMV teljesítmény tartós üzemben (Δt=30 C) liter/perc 11,3 13,7 15,3 Maximális nyomás a fűtési / HMV rendszerben bar 3 / 8 3 /8 3 / 8 Fűtési / HMV zárt tágulási tartály térfogata liter 7,1 / 1,2 7,1 / 1,2 7,1 / 1,2 Füstgáz elvezetés / levegő bevezetés mérete mm Ø 60 / 100 Ø 60 / 100 Ø 60 / 100 A kazán tömege víz nélkül kg 66,1 68,0 70,2 27 Szivattyú jelleggörbe Szállító nyomás (kpa) Szállító magasság (m v.o.) Térfogatáram (l/h) ZEUS Superior kw Jelmagyarázat: V Elektromos csatlakozás G Gáz csatlakozás (½ ) AC Használati melegvíz csatlakozás (½ ) RC Használati melegvíz cirkuláció (opció) (½ ) AF Hálózati hidegvíz csatlakozás (½ ) R Fűtési visszatérő csatlakozás (¾ ) M Fűtési előremenő csatlakozás (¾ ) A Égéstermék elvezetés B Égési levegő bevezetés

28 Falikazán átfolyós rendszerű melegvíz készítéssel Típus EOLO Star 24 kw Zárt égésterű, kombinált falikazán, átfolyós rendszerű használati melegvízellátással NIKE Star 24 kw Kéményes, kombinált falikazán, átfolyós rendszerű használati melegvíz-ellátással EOLO/NIKE Star 24 kw teljesítményű kombinált gázkazán, mely fűtésre és használati melegvíz előállításra egyaránt alkalmas. A kompakt méreteinek és a nagy melegvízteljesítménynek köszönhetően kiválóan alkalmas családi házak és lakások fűtésére és melegvízellátására. EOLO/NIKE Star 24 kw kompakt fali gázkazán, melynek a mélysége mindössze 24 cm! Az új, digitális vezérlésnek köszönhetően egyszerűen beállíthatóak a működési paraméterek, leolvashatóak a készülék üzemállapotai, valamint külön védelmi funkcióval rendelkezik a vízkövesedés esélyének csökkentésére. Alap tartozéka az automata központifűtés by-pass szelep, melynek köszönhetően rugalmasan alkalmazható a különböző fűtési rendszerekhez. Vezérlése képes kommunikálni a Mini DRC távvezérlővel (lásd 83. oldal), amely egy heti programozású digitális szobatermosztát távvezérlő funkcióval. Rendelési kód Névleges teljesítmény Zárt égésterű Kéményes Elektronikus gyújtás és lángmoduláció Bitermikus hőcserélő EOLO Star 24 kw ,0 kw Ft NIKE Star 24 kw ,0 kw Ft A EOLO Star 24 kw készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! Automata by-pass IPX5D SOLAR READY Listaár Nettó 28 Gyorscsatlakozós füstgáz elvezetési lehetőségek kék széria Az Immergas zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es és Ø 80/125 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint merevfalú béléscső rendszer Ø 80 mm-es méretben. Részletes tartozéklista a oldalon. Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Fűtési elzáró csapok roppantógyűrűs csatlakozással (2 db) Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással, szűrővel szerelve Ft Bekötőcső készlet (bekötőcsövek hollandis és roppantógyűrűs csatlakozókkal, tömítésekkel) Ft Kétfunkciós termosztatikus szolár szelep átfolyós kombi készülékekhez Ft Polifoszfátos vízlágyító készlet (speciálisan az EOLO/NIKE Star készülékekhez kialakított csatlakozókkal) Ft Az Immergas gázkészülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

29 EOLO Star 24 kw zárt égésterű, ventilátoros változat átfolyó rendszerű melegvízellátással NIKE Star 24 kw kéménybe köthető változat átfolyó rendszerű melegvízellátással Nagy hatékonyságú bitermikus hőcserélő Mikroprocesszoros digitális vezérlés folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Könnyű kezelhetőség a nyomógombokkal ellátott műszerfal segítségével Fűtővíz- és HMV hőmérséklet digitális kijelzése Védelmi funkció a vízkövesedés esélyének csökkentésére EOLO / NIKE Star kw Műszaki adatok Elektronikus gyújtás, ionizációs lángőrzés Elektromos védettség: NIKE Star IPX4D, EOLO Star - IPX5D Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának digitális kijelzése a műszerfalon lévő kijelző segítségével, mely többszínű háttérrel rendelkezik Programozható teljesítmény felfutási idő fűtési üzemmódban, fagyvédelmi funkció, szivattyú letapadás elleni védelem Két külön NTC érzékelő a fűtési és a használati melegvíz hőmérsékletének optimális beállításához Beépített automata By-pass Különlegesen kompakt méretek Nyomáskapcsoló, mely biztosítja a kazán védelmét, a fűtési rendszer vízhiánya esetén Biztonsági nyomáskapcsoló a füstgáz-ventilátornál (EOLO Star) Biztonsági füstgáz visszaáramlás érzékelő termosztát (NIKE Star) Gyári polifoszfátos vízlágyító készlet speciálisan a Star készülékekhez kialakított csatlakozókkal a könnyű szerelhetőség érdekében (nem alap tartozék) Többféle szobatermosztát csatlakoztatási lehetőség (kézi beállítású, programozható vagy vezeték nélküli nem tartozék!) Falikazán átfolyós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység EOLO Star 24 kw NIKE Star 24 kw Névleges hőterhelés kw 25,5 25,9 Minimális hőterhelés kw 7,6 (HMV üzemben) 8,1 Névleges hőteljesítmény kw 23,8 23,6 Minimális fűtési (HMV) hőteljesítmény kw 11,5 (6,8) 7,0 (7,0) Hatásfok névleges (minimális) hőterhelésen % 93,4 (90,2) 91,1 (90,3) HMV teljesítmény (Δt=30 C) liter/perc 11,1 10,4 Minimális használati melegvíz elvétel liter/perc 1,7 2,0 Maximális nyomás a fűtési (HMV) rendszerben bar 3 (10) 3 (10) Fűtési zárt tágulási tartály térfogata liter 4,2 4,2 Füstgáz elvezetés / levegő bevezetés mérete mm Ø 60 / 100 Ø 60 / 100 A kazán tömege víz nélkül kg 29 24,6 29 Szállító magasság (m v.o.) Szivattyú jelleggörbe Térfogatáram (l/h) EOLO Star 24 kw NIKE Star 24 kw Jelmagyarázat: V Elektromos csatlakozás G Gáz csatlakozás (½ ) U Használati melegvíz csatlakozás (½ ) E Hálózati hidegvíz csatlakozás (½ ) R Fűtési visszatérő csatlakozás (¾ ) M Fűtési előremenő csatlakozás (¾ ) A Égéstermék elvezetés B Égési levegő bevezetés

30 EOLO Mini kw/kw X Zárt égésterű, kombinált falikazán, átfolyós rendszerű használati melegvízellátással SOLAR READY Falikazán átfolyós vagy tárolós rendszerű melegvíz készítéssel EOLO Mini 24 és 28 kw teljesítményű kombinált gázkazán, mely fűtésre és használati melegvíz előállításra egyaránt alkalmas. A kompakt méreteinek és a nagy melegvíz teljesítménynek köszönhetően kiválóan alkalmas családi házak és lakások fűtésére és melegvíz-ellátására. EOLO Mini kw fali gázkazán 24 kw-os változatának a mélysége mindössze 24 cm! Az új, digitális vezérlésnek köszönhetően egyszerűen beállíthatóak a működési paraméterek és leolvashatóak a készülék üzemállapotai. Alaptartozéka a központi fűtés by-pass szelep, melynek köszönhetően rugalmasan alkalmazható a különbőző fűtési rendszerekhez. Digitális vezérlése tartalmazza az időjárásfüggő szabályozást is! Vezérlése képes kommunikálni az AMICO V2 távvezérlővel (lásd 83. oldal), amely heti programozású digitális szobatermosztát távvezérlő funkcióval: alap beállítások, üzemállapot és hibakód kijelzés. A kazán X jelű változata csak fűtőkészülékként kerül forgalomba (használati melegvíz készítés nélkül!). Ezen készülékekhez kazán-tároló összekötő készlet kapható, külső indirekt használati melegvíz tárolók csatlakoztatásához. A hőközponti összeállításokat a 35. oldalon, az indirekt tárolókat az oldalon találhatja meg. Típus Rendelési kód Névleges teljesítmény Zárt égésterű Kéményes Elektronikus gyújtás és lángmoduláció HMV teljesítmény (Δt=30 C) EOLO Mini 24 kw ,0 kw 11,5 l/perc Ft EOLO Mini 28 kw ,0 kw 13,4 l/perc Ft EOLO Mini 24 kw X ,0 kw Ft Automata by-pass A EOLO Mini kw és EOLO Mini kw X készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! IPX5D Listaár Nettó 30 Gyorscsatlakozós füstgáz elvezetési lehetőségek kék széria Az Immergas zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es és Ø 80/125 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint merevfalú béléscső rendszer Ø 80 mm-es méretben. A leggyakrabban alkalmazott idomok (részletes tartozéklista a oldalon). Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft Fűtési elzáró csapok roppantógyűrűs csatlakozással (2 db) Ft Fűtési elzárócsapok roppantó gyűrűs csatlakozással, szűrővel szerelve Ft Bekötőcső készlet EOLO Mini 24 kw készülékhez Ft Bekötőcső készlet EOLO Mini 28 kw készülékhez Ft Kétfunkciós termosztatikus szolár szelep átfolyós kombi készülékekhez Ft Indirekt tároló bekötő készlet (csak az EOLO Mini kw X típusokhoz, tároló hőfokérzékelő nélkül) Ft Indirekt tároló hőfokérzékelő Ft Polifoszfátos vízlágyító készlet (speciálisan az EOLO/NIKE Mini kw készülékekhez) Ft Az Immergas gázkészülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

31 EOLO Mini kw - zárt égésterű, ventilátoros változat átfolyó rendszerű melegvízellátással Különlegesen kompakt méretek Nagy hatékonyságú lemezes HMV hőcserélő Mikroprocesszoros digitális vezérlés folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Könnyű kezelhetőség (üzemmód választó-, fűtési- és használati melegvíz hőfokválasztó nyomógombok a műszerfalon) Fűtővíz- és HMV hőmérséklet digitális kijelzése és rendszer nyomásmérő a műszerfalon Programozható teljesítmény felfutás EOLO Mini kw / kw X Műszaki adatok Elektromos védettség: IPX5D, frecsenő víz ellen védett Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának digitális kijelzése a műszerfalon lévő kijelző segítségével Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú és váltószelep letapadás elleni védelem Két külön NTC érzékelő a fűtési- és a használati melegvíz hőmérsékletének optimális beállításához Motoros váltószelep Beépített automata by-pass szelep Nyomáskapcsoló, mely biztosítja a kazán védelmét, a fűtési rendszer vízhiánya esetén Biztonsági nyomáskapcsoló a füstgáz-ventilátornál Gyári polifoszfátos vízlágyító készlet speciálisan a Mini készülékekhez kialakított csatlakozókkal a könnyű szerelhetőség érdekében (nem alap tartozék) Távvezérlő csatlakoztatásával a szobából állíthatóak be az alapvető működési paraméterek (opció) Többféle szobatermosztát csatlakoztatási lehetőség (kézi beállítású, programozható vagy vezeték nélküli nem tartozék!) Falikazán átfolyós vagy tárolós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység EOLO Mini 24 kw EOLO Mini 28 kw EOLO Mini 24 kw X Névleges hőteljesítmény (hőterhelés) kw 24,0 (25,6) 28,0 (29,7) 24,0 (25,6) Minimális fűtési hőteljesítmény (hőterhelés) kw 9,3 (10,5) 11,2 (12,5) 9,3 (10,5) Minimális HMV hőteljesítmény (hőterhelés) kw 7,2 (8,3) 8,5 (9,6) - Hatásfok 100%-os (30%-os) hőterhelésen % 93,6 (90,3) 94,3 (91,1) 93,6 (90,3) Legnagyobb (legkisebb) földgáz-fogyasztás* m 3 /h 2,71 (0,88) 3,14 (1,02) 2,71 (0,88) HMV teljesítmény (Δt=30 C) liter/perc 11,5 13,4 - Maximális nyomás a fűtési / HMV rendszerben bar 3 (10) 3 (10) 3 (-) Fűtési zárt tágulási tartály térfogata liter Füstgáz elvezetés / levegő bevezetés mérete mm Ø 60 / 100 Ø 60 / 100 Ø 60 / 100 A kazán tömege víz nélkül kg 32,0 38,0 31,4 31 Szállító nyomás (kpa) Szivattyú jelleggörbe Térfogatáram (l/h) Szállító magasság (m v.o.) P P1 (mm) (mm) EOLO Mini 24 kw EOLO Mini 24 kw X EOLO Mini 28 kw Jelmagyarázat: V Elektromos csatlakozás G Gáz csatlakozás (¾ ) AC Használati melegvíz csatlakozás (½ ) AF Hálózati hidegvíz csatlakozás (½ ) R Fűtési visszatérő csatlakozás (¾ ) M Fűtési előremenő csatlakozás (¾ ) A Égéstermék elvezetés B Égési levegő bevezetés

32 NIKE Mini kw/kw X Nyitott égésterű, kombinált falikazán, átfolyós rendszerű használati melegvízellátással SOLAR READY Falikazán átfolyós vagy tárolós rendszerű melegvíz készítéssel NIKE Mini 24 kw jelű, 24 kw teljesítményű kombinált gázkazán, mely fűtésre és használati melegvíz előállításra egyaránt alkalmas. A kompakt méreteinek és a nagy melegvízteljesítménynek köszönhetően kiválóan alkalmas családi házak és lakások fűtésére és melegvízellátására. NIKE Mini 24 kw fali gázkazánok mélysége mindössze 24 cm! Az új, digitális vezérlésnek köszönhetően egyszerűen beállíthatóak a működési paraméterek és leolvashatóak a készülék üzemállapotai. Alaptartozéka a központifűtés by-pass szelep, melynek köszönhetően rugalmasan alkalmazható a különbőző fűtési rendszerekhez. Digitális vezérlése tartalmazza az időjárásfüggő szabályozást is! Vezérlése képes kommunikálni az AMICO V2 távvezérlővel (lásd 83. oldal), amely heti programozású digitális szobatermosztát távvezérlő funkcióval: alap beállítások, üzemállapot és hibakód kijelzés. A kazán X jelű változata csak fűtőkészülékként kerül forgalomba (használati melegvíz készítés nélkül!). Ezen készülékekhez kazán-tároló összekötő készlet kapható, külső indirekt használati melegvíz tárolók csatlakoztatásához. A hőközponti összeállításokat a 35. oldalon, az indirekt tárolókat az oldalon találhatja meg. Típus Rendelési kód Névleges teljesítmény Zárt égésterű Kéményes Elektronikus gyújtás és lángmoduláció HMV teljesítmény (Δt=30 C) NIKE Mini 24 kw ,8 kw 11,5 l/perc Ft NIKE Mini 24 kw X ,8kW Ft Automata by-pass IPX4D Listaár Nettó Kiegészítő tartozékok 32 Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft Fűtési elzáró csapok roppantógyűrűs csatlakozással (2 db) Ft Bekötőcső készlet NIKE Mini 24 kw készülékhez Ft Bekötőcső készlet NIKE Mini 28 kw készülékhez Ft Kétfunkciós termosztatikus szolár szelep átfolyós kombi készülékekhez Ft Indirekt tároló bekötő készlet (csak az NIKE Mini kw X típusokhoz, tároló hőfokérzékelő nélkül) Ft Indirekt tároló hőfokérzékelő Ft Polifoszfátos vízlágyító készlet (speciálisan az EOLO/NIKE Mini kw készülékekhez) Ft Az Immergas gázkészülékeihez többféle szabályzó is csatlakoztatható. Egy adott típussal együttműködni képes eszközökről az árlista oldalain tájékozódhat.

33 NIKE Mini kw - nyitott égésterű, változat átfolyó rendszerű melegvízellátással Különlegesen kompakt méretek Nagy hatékonyságú lemezes HMV hőcserélő Mikroprocesszoros digitális vezérlés folyamatos lángmoduláció fűtési és használati melegvíz termelő üzemmódban is Könnyű kezelhetőség (üzemmód választó-, fűtési- és használati melegvíz hőfokválasztó nyomógombok a műszerfalon) Fűtővíz- és HMV hőmérséklet digitális kijelzése és rendszer nyomásmérő a műszerfalon Programozható teljesítmény felfutás NIKE Mini kw / kw X Műszaki adatok Elektromos védettség: IPX4D, frecsenő víz ellen védett Öndiagnosztikai rendszer: főbb üzemzavarok és a kazán pillanatnyi üzemmódjának digitális kijelzése a műszerfalon lévő kijelző segítségével, mely többszínű háttérrel rendelkezik Gyújtás késleltetés fűtési üzemmódban, fagyvédelmi funkció, szivattyú és váltószelep letapadás elleni védelem Két külön NTC érzékelő a fűtési- és a használati melegvíz hőmérsékletének optimális beállításához Motoros váltószelep Beépített automata by-pass szelep Nyomáskapcsoló, mely biztosítja a kazán védelmét, a fűtési rendszer vízhiánya esetén Nyomáskapcsoló, mely biztosítja a kazán védelmét, a fűtési rendszer vízhiánya esetén Beépített égéstermék vissza-áramlás érzékelő Gyári polifoszfátos vízlágyító készlet speciálisan a Mini készülékekhez kialakított csatlakozókkal a könnyű szerelhetőség érdekében (nem alap tartozék) Távvezérlő csatlakoztatásával a szobából állíthatóak be az alapvető működési paraméterek (opció) Többféle szobatermosztát csatlakoztatási lehetőség (kézi beállítású, programozható vagy vezeték nélküli nem tartozék!) Falikazán átfolyós vagy tárolós rendszerű melegvíz készítéssel Műszaki jellemzők Mértékegység NIKE Mini 24 kw NIKE Mini 24 kw X Névleges hőteljesítmény (hőterhelés) kw 23,8 (26,2) 23,8 (26,2) Minimális fűtési hőteljesítmény (hőterhelés) kw 9,4 (10,5) 9,4 (10,9) Minimális HMV hőteljesítmény (hőterhelés) kw 7,0 (8,3) - Hatásfok 100%-os (30%-os) hőterhelésen % 91,3 (89,0) 91,3 (89,0) Legnagyobb (legkisebb) földgáz-fogyasztás m 3 /h 2,77 (0,88) 2,77 (0,88) HMV teljesítmény (Δt=30 C) liter/perc 11,4 - Maximális nyomás a fűtési / HMV rendszerben bar 3 (8) 3 (-) Fűtési zárt tágulási tartály térfogata liter 6 8 Füstgáz elvezetés / levegő bevezetés mérete mm Ø 130 / - Ø 130 / - A kazán tömege víz nélkül kg 31 28,0 (25,5) 33 Szállító nyomás (kpa) Szivattyú jelleggörbe Térfogatáram (l/h) Szállító magasság (m v.o.) Jelmagyarázat: V Elektromos csatlakozás G Gáz csatlakozás (¾ ) AC Használati melegvíz csatlakozás (½ ) AF Hálózati hidegvíz csatlakozás (½ ) R Fűtési visszatérő csatlakozás (¾ ) M Fűtési előremenő csatlakozás (¾ )

34 VICTRIX hőközpontok zománcozott acél HMV tárolóval és időjárásfüggő szabályzóval UBS 125 V 125 literes indirekt HMV tároló VICTRIX hőközpontok zománcozott acél indirekt tárolókkal Kazán: Gázüzemű fali kondenzációs fűtőkészülék, zárt égéstérrel. Teljesítmény szabályozási tartomány %. Névleges hatásfok VICTRIX 12/24 kw X 107,9%/108,7%, VICTRIX Superior 32 kw X esetén 107% Mikroprocesszorral irányított digitális vezérlés beépített időjárásfüggő szabályozással. Elektronikus gyújtás ionizációs lángőrzéssel. Szivattyú- és motoros váltószelep letapadás elleni védelemmel. Készülék és rendszer fagyvédelmi funkció. Egyszerűen kezelhető műszerfal többfunkciós kijelzővel, öndiagnosztikai rendszerrel, üzemállapot és hibakód kijelzéssel. Beépített motoros váltószelep, 3 bar-os biztonsági szelep, tágulási tartály, by-pass szelep. Érintésvédelem a VICTRIX 12/24 kw X esetében IPX4D, VICTRIX Superior 32 kw X esetén IPX5D. VICTRIX 12/24 kw X méretei: szélesség: 440 mm, magasság: 795 mm, mélység: 250 mm. VICTRIX Superior 32 kw X méretei: szélesség: 440 mm, magasság: 830 mm, mélység: 350 mm. Használati melegvíz tároló: Indirekt HMV tároló zománcozott acéllemez tartállyal. Hengeres, fehér burkolattal. HMV cirkulációs csonkkal és hőmérővel VICTRIX 12 kw X VICTRIX 24 kw X 24,0 kw-os kondenzációs fali fűtőkészülék VICTRIX Superior TOP 32 kw X 32,0 kw-os kondenzációs fali fűtőkészülék UBS 160 V 160 literes indirekt HMV tároló UBS literes indirekt HMV tároló UBS 200 Sol 200 literes indirekt HMV tároló két fűtő csőkígyóval UBS literes indirekt HMV tároló UBS 300 Sol 300 literes indirekt HMV tároló két fűtő csőkígyóval Indirekt tároló bekötő készlet (váltószelep motor, kábel, tároló érzékelő, szerelvények) Indirekt tároló bekötő készlet (váltószelep motor, kábel, tároló érzékelő, szerelvények) Hőközponti listaár nettó Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft DIM V2 BASE - Hidraulikai modul szekrényben 1 zónához (műszaki információ a oldalakon) Ft DIM V2 2 - Hidraulikai modul szekrényben 2 zónához (műszaki információ a oldalakon) Ft DIM V2 3 - Hidraulikai modul szekrényben 3 zónához (műszaki információ a oldalakon) Ft DIM V2 ABT - Hidraulikai modul szekrényben 2 zónához (műszaki információ a oldalakon) Ft DIM V2 A2BT - Hidraulikai modul szekrényben 3 zónához (műszaki információ a oldalakon) Ft DIM V2 TOP 2 - Hidraulikai modul szekrényben 2 zónához (műszaki információ a oldalakon) Ft DIM V2 TOP 3 - Hidraulikai modul szekrényben 3 zónához (műszaki információ a oldalakon) Ft DIM V2 TOP ABT - Hidraulikai modul szekrényben 2 zónához (műszaki információ a oldalakon) Ft DIM V2 TOP A2BT - Hidraulikai modul szekrényben 3 zónához (műszaki információ a oldalakon) Ft

35 UBS 125 V 125 literes indirekt HMV tároló NIKE / EOLO Mini kw X hőközpontok zománcozott acél indirekt tárolókkal Kazán: Gázüzemű fali fűtőkészülék 24,0 kw-os névleges teljesítménnyel. Teljesítmény szabályozási tartomány %. Névleges hatásfok 91%. Mikroprocesszorral irányított vezérlés integrált időjárásfüggő szabályozással. Elektronikus gyújtás ionizációs lángőrzéssel. Szivattyú letapadás elleni védelemmel. Készülék fagyvédelmi funkció. Egyszerűen kezelhető digitális műszerfal, üzemállapot és hibakód kijelzéssel. Beépített motoros váltószelep. Beépített 3 bar-os biztonsági szelep, tágulási tartály. Érintésvédelem a NIKE Mini kw X esetében IPX4D az EOLO Mini kw X esetében IPX5D. Méretei: szélesség: 440 mm, magasság: 740 mm, mélység: 240 mm. Használati melegvíz tároló: Indirekt HMV tároló zománcozott acéllemez tartállyal. Hengeres, fehér burkolattal. HMV cirkulációs csonkkal és hőmérővel NIKE Mini 24 kw X 23,8 kw-os kéményes fali fűtőkészülék EOLO Mini 24 kw X 24,0 kw-os zárt égésterű fali fűtőkészülék NIKE / EOLO Mini hőközpontok zománcozott acél HMV tárolóval UBS 160 V 160 literes indirekt HMV tároló UBS literes indirekt HMV tároló UBS 200 Sol 200 literes indirekt HMV tároló két fűtő csőkígyóval UBS literes indirekt HMV tároló UBS 300 Sol 300 literes indirekt HMV tároló két fűtő csőkígyóval Indirekt tároló bekötő készlet (váltószelep motor, kábel, szerelvények) Indirekt tároló hőfokérzékelő Hőközponti listaár nettó Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Ft R.sz.: Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Külsőhőmérséklet-érzékelő Ft AMICO V2 heti programozású digitális távvezérlő Ft AMICO V2 vezeték nélküli heti programozású digitális távvezérlő Ft Kézi vezérlésű szobatermosztát Ft Crono 7 heti programozású digitális szobatermosztát Ft Crono 7 vezeték nélküli heti programozású digitális szobatermosztát Ft Az Immergas indirekt HMV tárolói az árlista , az alkalmazható szabályzók felsorolása a oldalán találhatóak.

36 Átfolyós rendszerű vízmelegítők Caesar és Super Caesar Zárt égésterű, ventilátoros, átfolyós vízmelegítő Julius Kéményes, átfolyós vízmelegítő A Caesar / Julius olyan kompakt, fali, gázüzemű vízmelegítő, melynek a mélysége mindössze 25 cm (Caesar) illetve 23 cm (Julius)! Vezérlése szinte minden felhasználói igényt kielégít, egyszerűen beállíthatóak a működési paraméterek. A Super Caesar 17 és Caesar 14 típusok akár napkollektoros rendszerekkel is együttműködnek köszönhetően a továbbfejlesztett elektronikájuknak! SOLAR READY Típus Rendelési kód Névleges teljesítmény HMV teljesítmény (Δt=25 C) Zárt égésterű Kéményes Elektronikus gyújtás és lángmoduláció Elemes gyújtás és lángmoduláció Elektromos védettség Listaár Nettó 36 Super Caesar ,8 kw 17,0 l/perc IPX5D Ft Caesar ,4 kw 14,0 l/perc IPX5D Ft Julius ,1 kw 11,5 l/perc IPX4D Ft Julius ,4 kw 14,0 l/perc IPX4D Ft A Caesar Star készülékek ára nem tartalmazza az égéstermék elvezetési rendszereket! Gyorscsatlakozós füstgáz elvezetési lehetőségek kék széria Az Immergas zárt égésterű készülékeihez többféle levegő bevezető / füstgáz elvezető rendszert alkalmazhatunk: koaxiális rendszerek Ø 60/100 mm-es és Ø 80/125 mm-es méretben, szétválasztott (ikercsöves) rendszer Ø 80/80 mm-es méretben, valamint merevfalú béléscső rendszer Ø 80 mm-es méretben. A leggyakrabban alkalmazott idomok (részletes tartozéklista a oldalon). Az Ön biztonsága és a gazdaságos működés érdekében csak Immergas égéstermék elvezető rendszereket alkalmazzon! Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Bekötőcső készlet (flexibilis bekötőcsövek hollandis csatlakozókkal, tömítésekkel) Ft Termosztatikus keverőszelep Caesar készülékekhez Ft Polifoszfátos vízlágyító készlet (speciálisan a Caesar/Julius készülékekhez kialakított csatlakozókkal) Ft

37 Caesar / Julius Műszaki adatok Super Caesar 17 / Caesar 14 Zárt égésterű, ventilátoros vízmelegítő átfolyó rendszerű melegvízellátással Nagy hatékonyságú hőcserélő Mikroprocesszoros vezérlés folyamatos lángmodulációval a beállítható használati melegvíz hőmérséklet alapján Elektronikus gyújtás, ionizációs lángőrzés NTC érzékelő a használati melegvíz hőmérsékletének optimális beállításához Öndiagnosztikai rendszer: a kazán pillanatnyi üzemmódjának és esetleges hibájának kijelzése a műszerfalon lévő két kijelző LED segítségével Elektromos védettség: IPX5D, freccsenő víz elleni védettség Biztonsági nyomáskapcsoló a füstgáz-ventilátornál (Caesar) Kompakt méretek Könnyű kezelhetőség Julius 11 / 14 Julius 11/14 - kéménybe köthető vízmelegítő átfolyó rendszerű melegvízellátással Nagy hatékonyságú hőcserélő Folyamatos lángmoduláció a használt melegvíz mennyisége alapján Elemes szikragyújtás, ionizációs lángőrzés Megbízható működés még alacsony hidegvíz hálózati nyomás esetén is Biztonsági füstgáz visszaáramlás érzékelő termosztát (Julius) Különlegesen kompakt méretek Könnyű kezelhetőség Gyári polifoszfátos vízlágyító készlet speciálisan a Caesar, Super Caesar és Julius készülékekhez kialakított csatlakozókkal a könnyű szerelhetőség érdekében (nem gyári tartozék) Flexibilis bekötőcső készlet a könnyű felszerelhetőség érdekében Átfolyós rendszerű vízmelegítők Műszaki jellemzők Mértékegység Super Caesar 17 Caesar 14 Julius 11 Julius 14 Névleges hőterhelés kw 33,7 27,6 23,1 28,0 Minimális hőterhelés kw 9,7 8,9 9,8 12,1 Névleges hőteljesítmény kw 29,8 24,4 20,1 24,4 Minimális hőteljesítmény kw 7,7 7,0 7,8 9,8 Hatásfok névleges hőterhelésen % 88,5 88,5 87,0 87,8 HMV teljesítmény (Δt=25 C) (Δt=50 C) esetén % 17,0 (8,5) 14,0 (7,0) 11,5 (5,8) 14,0 (7,0) Minimális használati melegvíz elvétel liter/perc 2,5 2,5 2,5 2,5 Minimális dinamikus nyomás a HMV rendszerben bar 0,25 0,25 0,10 0,16 Maximális nyomás a HMV rendszerben bar Füstgáz elvezetés / levegő bevezetés mérete liter Ø 60 / 100 Ø 60 / 100 Ø 110 Ø 130 A kazán tömege víz nélkül kg 22,0 22,0 11,1 13,0 37 Julius 11 és 14 Caesar 14 és Super Caesar 17 Jelmagyarázat: V Elektromos csatlakozás G Gáz csatlakozás (¾ ) AC Használati melegvíz csatlakozás (½ ) AF Hálózati hidegvíz csatlakozás (½ ) Méretek D [mm] P [mm] L [mm] Julius Julis Caesar Super Caesar

38 Soline Szilárd tüzelésű öntöttvas kazán szivattyús rendszerekhez Öntöttvas kazán Fa- és szén tüzelésre Soline 21, 25, 30, 35 és 40 kw teljesítményű szilárd (fa- és szén) tüzelésű öntöttvas kazán kizárólag szivattyús rendszerben történő üzemeltetésre. Egyaránt alkalmas nyitott vagy zárt fűtési rendszerekhez. Utóbbi esetben kiegészítő biztonsági hőcserélő alkalmazása kötelező (lásd a lap alján a kiegészítő tartozékoknál)! A kazánköri szivattyú folyamatos üzemét biztosítani kell, szobatermosztát és termosztatikus radiátorszelep alkalmazása nem megengedett, csak abban az esetben, ha a kazán és a fűtési rendszer közé fűtési puffer tárolót építenek be! A kazánok hőszigeteléssel ellátott acéllemez burkolattal rendelkeznek. Az előszerelt öntvény kazántest tűztérajtóval, tisztító (hamuzó) ajtóval és hamugyűjtő tálcával, valamint szabályozózsalus füstgáz elvezető csonkkal vannak ellátva. A Soline kazánok az előlapon hőmérővel vannak ellátva. Továbbá ezek a kazánok hőre keményedő műgyantából készült fogantyúval ellátottat és REGULUS RT2 termosztatikus huzatszabályozóval rendelkeznek, melynek szabályozási tartománya C, azonban a kazánt tartósan 50 C-nál alacsonyabb előremenő fűtővíz hőmérsékleten nem szabad üzemeltetni! Igény szerint a kazán tűztere egy parázsrázó ráccsal is kiegészíthető, melyet egy, a kazánon kívülre elhelyezett rázókarral lehet működtetni, amely a rázórács készlet tartozéka (szén tüzelés esetén ajánlott). Típus Rendelési kód Névleges teljesítmény Öntvény tagok száma Kéményes Listaár Nettó 38 Soline 21 kw kw Ft Soline 25 kw kw Ft Soline 30 kw kw Ft Soline 35 kw kw Ft Soline 40 kw kw Ft Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Parázsrázó rács Soline 21 kw-os kazánhoz Ft Parázsrázó rács Soline 25 kw-os kazánhoz Ft Parázsrázó rács Soline 30 kw-os kazánhoz Ft Parázsrázó rács Soline 35 kw-os kazánhoz Ft Parázsrázó rács Soline 40 kw-os kazánhoz Ft Biztonsági hőcserélő Soline kazánokhoz zárt fűtési rendszer működtetéséhez Ft Tűztér tisztító kefe (30 mm átmérőjű rozsdamentes keferész - 1 méteres szárral) Ft Soline kazánok üzemeltetése zárt fűtési rendszerben Jelmagyarázat: F Szűrő VT Termosztatikus szelep SC Biztonsági hőcserélő VS 3 bar-os biztonsági szelep VE Zárt tágulási tartály PI - Keringető szivattyú VR - Termosztatikus keverőszelep A hőcserélőhöz csatlakozó hálózati hidegvíz nyomás-nak legalább 2 bar-nak kell lennie! A rendszer biztonságos üzemeltetése érdekében biztonsági hőcserélőt (SC), és ahhoz egy kapillárison csatlakozó segéd-energia nélkül működő termosztatikus szelepet (VT) kell csatlakoztatni. Az ezeket tartalmazó készlet rendelési kódja A termosztatikus szelepen keresztül a hidegvíz hálózathoz csatlakoztatni kell a biztonsági hőcserélőt. Amikor a kazánvíz hőmérséklete eléri a 95 C-t, a termosztatikus szelep kinyit, utat engedve a hálózati hidegvíz hőcserélőhöz áramlásának. Így a kazánvíz hőmérséklete a biztonságos szintre csökken. A VS és a VE jelű biztonsági kiegészítő nem része a szállítási terjedelemnek, de elengedhetetlen kelléke a zárt fűtési rendszer üzemeltetésének! A visszatérő víz hőmérsékletét továbbra is legalább 50 C-on kell tartani! A PI jelű szivattyú nem része a szállítási terjedelemnek, de elengedhetetlen kelléke a kazán üzemeltetésének!

39 Soline Műszaki adatok Kémény magasság Tüzelőanyag Szükséges szabad kémény keresztmetszet (cm 2 ) Soline 21 kw Soline 25 kw Soline 30 kw Soline 35 kw Soline 40 kw 6 m szén 220 (Ø 17 cm) 270 (Ø 17 cm) 318 (Ø 20 cm) 368 (Ø 22 cm) 416 (Ø 23 cm) 6 m fa 298 (Ø 20 cm) 364 (Ø 22 cm) 430 (Ø 24 cm) 496 (Ø 25 cm) 562 (Ø 27 cm) 9 m szén 9 m fa 12 m szén 12 m fa 180 (Ø 15 cm) 243 (Ø 18 cm) 156 (Ø 14 cm) 210 (Ø 17 cm) 220 (Ø 17 cm) 297 (Ø 20 cm) 191 (Ø 16 cm) 258 (Ø 18 cm) 260 (Ø 19 cm) 351 (Ø 22 cm) 225 (Ø 17 cm) 304 (Ø 20 cm) 300 (Ø 20 cm) 405 (Ø 23 cm) 260 (Ø 19 cm) 351 (Ø 21 cm) 340 (Ø 21 cm) 450 (Ø 24 cm) 294 (Ø 20 cm) 398 (Ø 23 cm) Öntöttvas kazán Fa- és szén tüzelésre Műszaki jellemzők Mértékegység Soline 21 kw Soline 25 kw Soline 30 kw Soline 35 kw Hőteljesítmény széntüzelés esetén* kw 20,9 25,6 30,2 34,927 39,5 Soline 40 kw MSZ EN 303 szerinti hatásfok osztály Egy fatöltet térfogata dm 3 25,5 30,4 42,5 51,0 59,5 Minimális kémény huzatigény Pa Öntvénytagok száma db Maximális üzemi hőmérséklet C Maximális üzemi nyomás bar Kazánvíz térfogat liter Kazán tömege víz nélkül kg Kazán mélysége ( P méret) mm Égéskamra mélysége ( L méret) mm * Amennyiben a kazánt fa eltüzelésére használja, a teljesítménye csökken. Keményfa (pl, bükk, tölgy, akác) esetében a csökkenés mintegy 10%! 39 FIGYELEM! A rendszer visszatérő víz elvárt hőmérséklete minden esetben legalább 50 C!

40 WWHI Beltéri, ventilátoros, kétcsöves fan coil egység nagy légterű helyiségek fűtésére Fan coil egység nagy terek melegvizes légfűtésére A WWHI típusjelű termoventilátor egység könnyen szerelhető bármelyik Immergas fűtőkészülékhez és/vagy bármilyen központi folyadékhűtő berendezéshez. Így kiválóan alkalmas nagy légterű helyiségek (pl. műhelyek, raktárak, tornatermek) légfűtésére. A kompakt egység a rendelkezésre álló felerősítő készletek segítségével egyszerűen telepíthető akár fix, akár elfordítható rögzítéssel. Rendkívül gyorsan alakíthatóak ki a légfűtések, mivel csak a fűtővíz csöveket kell csatlakoztatni és az elektromos bekötéseket kell biztosítani a fan coil működéséhez. A kompakt kivitelű ventilátoros készülékek a rendelkezésre álló rögzítő készletek segítségével egyszerűen telepíthetők. A széles termékpalettában 12,9 kw és 78,8 kw közötti teljesítményű típusok állnak rendelkezésre. A megfelelő kiegészítők segítségével pedig a kifúvás módja és a ventilátor fordulatszáma is változtatható. Típus Rendelési kód Névleges teljesítmény (90 C/70 C) Maximális légszállítás Névleges áramfelvétel Csatlakozási feszültség Tömeg vízzel feltöltve Névleges hangnyomásszint Listaár Nettó WWHI 110 WWHI110 12,9 kw 1358 m 3 /h 0,6 A 230 V 20 kg 50 db(a) Ft WWHI 115 WWHI115 15,4 kw 1812 m 3 /h 1,2 A 230 V 20 kg 59 db(a) Ft WWHI 120 WWHI120 19,6 kw 1470 m 3 /h 1,2 A 230 V 21 kg 58 db(a) Ft WWHI 230 WWHI230 30,1 kw 3244 m 3 /h 1,1 A 230 V 31 kg 52 db(a) Ft 40 WWHI 235 WWHI235 36,3 kw 4396 m 3 /h 1,7 A 230 V 31 kg 57 db(a) Ft WWHI 245 WWHI245 45,3 kw 3937 m 3 /h 1,7 A 230 V 32 kg 56 db(a) Ft WWHI 350 WWHI350 51,6 kw 5345 m 3 /h 1,1 A 230 V 44 kg 58 db(a) Ft WWHI 365 WWHI365 63,7 kw 7600 m 3 /h 3,2 A 230 V 61 kg 61 db(a) Ft WWHI 380 WWHI380 76,8 kw 5955 m 3 /h 3,2 A 230 V 65 kg 62 db(a) Ft Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Oldalirányú kifúvást biztosító anemosztát WWHI típusokhoz GA120WWI Ft Oldalirányú kifúvást biztosító anemosztát WWHI típusokhoz GA245WWI Ft Oldalirányú kifúvást biztosító anemosztát WWHI típusokhoz GA380WWI Ft Fali tartó minden típushoz GA8595I Ft Mennyezeti tartó minden típushoz GA8600I Ft Oldalirányú terelőlemez készlet WWHI típusokhoz GAIN120GRYI Ft Oldalirányú terelőlemez készlet WWHI típusokhoz GAIN245GRYI Ft Oldalirányú terelőlemez készlet WWHI típusokhoz GAIN380GRYI Ft 230 V feszültségű termosztát IW3960I Ft Csőtermosztát IH8500I Ft Ötfokozatú kapcsoló 2,2 A névleges áramfelvételig IA8540I Ft Ötfokozatú kapcsoló 3,5 A névleges áramfelvételig IA8542I Ft Ötfokozatú kapcsoló 5,0 A névleges áramfelvételig IA8543I Ft Ötfokozatú kapcsoló 8,0 A névleges áramfelvételig IA8544I Ft Ötfokozatú kapcsoló 11,0 A névleges áramfelvételig IA8515I Ft Ötfokozatú kapcsoló 15,0 A névleges áramfelvételig IA8516I Ft

41 WWHI fan coil Műszaki adatok Fűtő termoventilátor egység nagy belmagasságú és nagy légterű helyiségek gazdaságos fűtésére Kis befoglaló méreteinek és könnyű súlyának köszönhetően rendkívül egyszerű az elhelyezése A felerősítő készletek segítségével gyorsan felszerelhetőek falra vagy akár mennyezetre is Állítható zsaluzat a légbefúvó oldalon az optimális légbefúvási szög megválasztásához Nagy teljesítmény, gazdaságos üzemeltetés Öt fokozatban szabályozható ventilátor fordulatszám (opcionális) NTC hőmérséklet érzékelők Kiválóan alkalmas műhelyek, szereldék, kommunális, sport, ipari és mezőgazdasági létesítmények fűtésére Műszaki jellemző Mértékegység Levegősugár vetőtávolsága vízszintes kifújásnál m Levegősugár vetőtávolsága függőleges kifújásnál m 3, Hidraulikai ellenállás kpa Ajánlott legkisebb telepítési magasság a padló szintjétől mérve m 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 Fan coil egység nagy terek melegvizes légfűtésérel Teljesítmény korrekciós tényezők névlegestől eltérő hőmérsékletű fűtővíz alkalmazásához Fűtővíz Belépő levegő hőmérséklet hőmérséklet 0 C 5 C 10 C 15 C 18 C 20 C 90 C/70 C 1,30 1,19 1,10 1,00 0,94 0,91 80 C/60 C 1,11 1,01 0,91 0,82 0,76 0,73 70 C/50 C 0,92 0,82 0,73 0,64 0,56 0,55 60 C/40 C 0,73 0,64 0,54 0,45 0,40 0,37 50 C/30 C 0,54 0,45 0,37 0,27 0,22 0,18 41 Méretek Típus A B C D 3/4 3/4 3/4 3/4 3/ E , , ,5 F 87,5 87, ,5 89,5 89,5 77 G 87,5 87,5 87, ,5 89,5 89,5 H L M , , ,5 Kifúvás négy oldalra függesztve telepítve Típus 1XX 2XX 3XX A N P

42 Indirekt, rozsdamentes acél használati melegvíztárolók Indirekt HMV tárolók Használati melegvíz tárolók rozsdamentes acélból Az Immergas indirekt fűtésű használati melegvíz tárolói 80, 120 és 200 literes méretben készülnek AISI 316L rozsdamentes acélból. A 120 és 200 literes változat két fűtő csőkígyóval van ellátva, így igény szerint közvetlenül csatlakoztatható napkollektoros rendszerekhez is. Az esztétikus, fehér színű, szögletes burkolattal ellátott indirekt tárolók is tükrözik az Immergas szemléletét: elérhető áron a lehető legtöbbet nyújtani a kivitelezőknek és a felhasználóknak! A tárolókban természetesen a fűtő csőkígyók is rozsdamentes acélból készülnek és minden olyan tartozékkal fel vannak szerelve, amelyek egy indirekt tárolóval kapcsolatban felmerülhetnek: biztonsági szelep, HMV tágulási tartály, hőmérő, cirkulációs csonk. A hőközponti kialakítás szépségét növeli, hogy minden csatlakozás fal felőli kiállással, gyakorlatilag teljesen rejtve szerelhető. Fő a biztonság! Minden Immergas tároló karimás tisztító nyílással van felszerelve és bár a tároló rozsdamentes acélból készül mindegyikben külön anód rudas védelem is van, hogy a rendszerből esetlegesen a tárolóba kerülő fémes szennyeződésekkel szemben is védve legyen! Az energiatakarékosságot figyelembe véve minden tároló megfelelő hőszigeteléssel van ellátva. Az illusztráció az UB Inox Solar 200 típusú tárolót ábrázolja. Típus Rendelési kód Űrtartalom Kazán teljesítmény HMV teljesítmény (Dt=30 C) a csatlakoztatott kazán teljesítményétől függően Az első 10 percben Folyamatos üzemben HMV tágulási tartály mérete (Biztonsági szelep típusa) Tömeg (víz nélkül) Listaár Nettó UB Inox liter 24 kw 186 liter 11,2 liter/perc 4 liter 32 kw 218 liter 15,3 liter/perc (8 bar) 70,9 kg Ft UB Inox liter 24 kw 237 liter 11,2 liter/perc 5 liter 32 kw 266 liter 15,3 liter/perc (8 bar) 78,9 kg Ft 42 UB Inox liter 24 kw 343 liter 11,2 liter/perc 8 liter 32 kw 372 liter 15,3 liter/perc (8 bar) 99,4 kg Ft UB Inox Solar liter 24 kw 343 liter 11,2 liter/perc 8 liter 32 kw 372 liter 15,3 liter/perc (8 bar) 106 kg Ft Kiegészítő tartozékok Megnevezés Rendelési kód Listaár Nettó Indirekt tároló bekötő készlet (NIKE/EOLO Mini kw X típusú készülékekhez váltószelep motor, érzékelők) Ft Indirekt tároló bekötő készlet (VICTRIX 12 kw X és 24 kw X típusú készülékekhez - váltószelep motor, érzékelő) Ft Indirekt tároló bekötő készlet (VICTRIX Superior 32 kw X típusú készülékekhez - váltószelep motor, érzékelő) Ft Bekötőcső készlet napkollektoros rendszerhez (UB Inox 120-hoz csövek, szerelvények) Ft Bekötőcső készlet napkollektoros rendszerhez (UB Inox 200-hoz csövek, szerelvények) Ft Bekötőcső készlet napkollektoros rendszerhez (2 db párhuzamosan kötött UB Inox 200-hoz csövek, szerelvények) Ft Csatlakozó készlet 2 db UB Inox 200 tároló párhuzamos kötéséhez (csövek, szerelvények) Ft HMV cirkulációs bekötőcső készlet UB Inox 80-hoz Ft HMV cirkulációs bekötőcső készlet UB Inox 120 és UB Inox 200 tárolóhoz Ft HMV cirkulációs bekötőcső készlet UB Inox Solar 200-hoz Ft HMV cirkulációs bekötőcső készlet párhuzamosan kötött UB Inox 200 tárolókhoz Ft Aktív, elektromos anód UB Inox tárolókhoz Ft Napkollektoros vezérlő elekrtornika UB Inox tárolókhoz Ft

43 Műszaki adatok UB 120 indirekt HMV tároló méretei Indirekt, rozsdamentes acél használati melegvíztárolók UB 80 indirekt HMV tároló méretei Jelmagyarázat: V elektromos csatlakozás AC használati melegvíz előremenő AF használati hidegvíz bemenet RU tároló visszatérő vezeték (kazán felé) MU tároló előremenő vezeték (kazán felöl) RP *napkollektor visszatérő vezeték (opció) MP *napkollektor előremenő vezeték (opció) RC HMV cirkulációs vezeték (opció) (G¾ ) (G¾ ) (G¾ ) (G¾ ) (G¾ ) (G¾ ) (G½ ) * Csak az UB 120, UB 200 és UB 200 Solar tárolóknál! UB 200 indirekt HMV tároló méretei Árlista Érvényes: től visszavonásig! UB 200 Solar indirekt HMV tároló méretei Áraink a 27%-os ÁFA-t nem tartalmazzák! 43

44 Indirekt melegvíztárolók zománcozott vagy zománc nélküli acéllemezből Indirekt tárolók Használati melegvíz tárolók zománcozott acélból Az Immergas indirekt fűtésű használati melegvíz tárolói 125, 160, 200, 300, 500, 750 és 1000 literes méretben acélból készülnek, zománc bevonattal. A tárolók V jelzéssel ellátott UBS 125 és UBS 160 változatai felső csatlakozó csonkokkal rendelkeznek, a többi oldalfali csatlakozással szerelhető. A tárolók Sol és S jelű változatai két fűtő csőkígyóval vannak ellátva, így igény szerint csatlakoztathatóak napkollektoros rendszerekhez is. Minden UBS tároló karimás tisztító nyílással rendelkezik a könnyű ellenőrzés és karbantarthatóság érdekében, valamint használati melegvíz cirkulációs csonkkal és külön magnézium anód rudas védelemmel van ellátva. Az UBS literes változatok igény szerint elektromos fűtőpatronnal is felszerelhetőek (opció). Minden tároló poliuretán hőszigeteléssel van ellátva, hogy a készenléti energia felhasználás a minimálisra csökkenjen. Fűtési puffertárolók acéllemezből Az Immergas indirekt fűtésű puffertartályai 750 és 1000 literes méretben acélból készülnek, belső bevonat nélkül. Minden UBA tartály karimás tisztító nyílással rendelkezik a könnyű ellenőrzés és karbantarthatóság érdekében. A tartályokba magnézium vagy aktív, elektromos anódos védelemet is lehet telepíteni. A gazdaságosságot figyelembe véve minden tároló poliuretán hőszigeteléssel van ellátva, hogy a készenléti energia felhasználás a minimálisra csökkenjen. Az illusztráció az UBS 125 V típusú tárolót ábrázolja. Indirekt HMV tárolók egy fűtőcsőkígyóval 44 Típus Rendelési kód Űrtartalom Fűtő csőkígyó teljesítmény Felfűtési idő (10 60 C) HMV teljesítmény Folyamatos üzem (Δt=35 C) Tömeg (víz nélkül) Felső Csatlakozás helye UBS 125 V liter 32 kw 14 perc 600 l/h 77 kg Ft UBS 160 V liter 32 kw 18 perc 600 l/h 81 kg Ft UBS liter 32 kw 28 perc 600 l/h 95 kg Ft UBS liter 48 kw 28 perc 1170 l/h 108 kg Ft UBS liter 65 kw 35 perc 1590 l/h 143 kg Ft UBS liter 99 kw 35 perc 2440 l/h 210 kg Ft UBS liter 110 kw 42 perc 2715 l/h 274 kg Ft Hátsó Listaár Nettó Indirekt HMV tárolók hátsó csatlakozással és két fűtőcsőkígyóval Típus Rendelési kód Űrtartalom Fűtő csőkígyó teljesítmény elhelyezkedés szerint HMV teljesítmény Folyamatos üzem (Δt=35 C) Tömeg (víz nélkül) Listaár Nettó UBS 200 Sol liter UBS 300 Sol liter UBS 500 S liter UBS 750 S liter UBS 1000 S liter 24 kw felső csőkígyó 670 l/h 24 kw alsó csőkígyó 670 l/h 24 kw felső csőkígyó 670 l/h 35 kw alsó csőkígyó 1100 l/h 40 kw felső csőkígyó 970 l/h 65 kw alsó csőkígyó 1590 l/h 33 kw felső csőkígyó 815 l/h 60 kw alsó csőkígyó 1460 l/h 32 kw felső csőkígyó 780 l/h 76 kw alsó csőkígyó 1780 l/h 108 kg Ft 125 kg Ft 158 kg Ft 198 kg Ft 258 kg Ft Indirekt fűtési puffertárolók hátsó csatlakozással Típus Rendelési kód Maximális vízhőmérséklet a tárolóban Maximális nyomás a tárolóban Beépítési magasság Tároló szélessége Tömeg (víz nélkül) Listaár Nettó UBA C 3 bar 1990 mm 600 mm 121 kg Ft UBA C 3 bar 2053 mm 850 mm 148 kg Ft

45 A B 5 3/ Műszaki adatok UBS 125 V indirekt HMV tároló méretei J 124 Ø , D G C A B 5 3/ J Indirekt melegvíztárolók zománcozott vagy zománc nélküli acéllemezből UBS 160 V indirekt HMV tároló méretei Ø D G C A B , /4 45 Ø584 D G , C A B 129 J /4 Csonk megnevezése Csonk jele Indirekt HMV tárolók csatlakozási csonkjai és azok méretei UBS 125 V UBS 160 V UBS 200 UBS 300 Használati melegvíz csatlakozás A 3/4 3/4 3/4 1 J 1 1 1/4 1 1/4 3/4 3/ /4 1 1/4 Felső fűtő csőkígyó előrmenő B 3/4 3/ /4 1 1/ Használati melegvíz cirkuláció C 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Felső fűtő csőkígyó visszatérő D 3/4 3/ /4 1 1/ Alsó fűtő csőkígyó előrmenő E Alsó fűtő csőkígyó visszatérő F Hidegvíz csatlakozás G 3/4 3/4 3/ /4 1 1/4 3/4 3/ /4 1 1/4 Hőmérsékletérzékelő elhelyezése H DN20 DN20 DN 20 DN 20 1/2 1/2 DN20 DN 20 DN 20 Elektromos fűtőbetét helye I /2 1 1/2 1 1/2 1 1/2 6/4 6/4 1 1/2 1 1/2 1 1/2 UBS 500 UBS 750 UBS 1000 UBS 200 Sol UBS 300 Sol Ürítőcsonk J 1/2 1/2 Az ürítőcsonk szerepét a hidegvíz csonk látja el. UBS 500 S UBS 750 S UBS 1000 S

46 Árlista Érvényes: től visszavonásig! ± ±5 60 Ø597 Ø701,5 Ø Ø , ±5 Ø ±5 547,5 720 Ø ±5 25±3 Ø ±5 755 Ø701,5 Ø Ø ±5 25±3 275±5 Ø701,5 Ø Ø Ø150 Ø701,5 Ø ±5 UBS 500 indirekt HMV tároló méretei UBS 300 indirekt HMV tároló méretei Ø UBS 200 indirekt HMV tároló méretei ±5 25±3 Ø ± ± ±5 220±5 25±3 275± Indirekt melegvíztárolók zománcozott vagy zománc nélküli acéllemezből Műszaki adatok Ø584 UBS 200 Sol indirekt HMV tároló méretei Ø910 Ø750 Ø910 Ø750 UBS 300 Sol indirekt HMV tároló méretei 25±5 UBS 500 S indirekt HMV tároló méretei Ø1010 Ø850 Ø700 Ø1010 Ø850 25±5 Áraink a 27%-os ÁFA-t nem tartalmazzák!

47 F A B K C 1 Ø910 Ø750 UBS 750 indirekt HMV tároló méretei Ø910 Ø ±5 378 Ø / E 1 25 UBS 750 S indirekt HMV tároló méretei Ø910 Ø Ø Ø Ø Ø F A ±5 55 Ø597 Ø UBS 1000 indirekt HMV tároló méretei Ø1010 Ø910 Ø850 Ø750 UBS 1000 S indirekt HMV tároló méretei Ø1010 Ø850 Ø1010 Ø Ø Ø Ø G 1 /2" UBA 750 és UBA 1000 fűtési puffertároló méretei Ø G1 UBA 750 és UBA 1000 fűtési puffertároló méretei G / G / G 1 / G 1 / Tároló megnevezése D A B C E F K UBA UBA G1 / G 1 / x M G 1 / G G 1 /2" 20 Figyelem! Amennyiben a puffertárolót vegyes tüzelésű fűtési rendszerhez csatlakoztatja, akkor az ajánlott tartály méret 27l/kW. G1 130 D G / G / G 1 / G 1 / G 1 / G 1 /

48 Fűtésrendszeri kiegészítők DIM V2 Fűtési zóna egységek függetlenített vezérléssel és igény szerinti zóna kiosztással (35 kw-ig) DIM V2 hidraulikai modulok zárt lemez szekrényben, falra szerelhető (vagy igény szerint falba süllyeszthető) kivitelben. Előnye a kis helyigénye - mélysége mindössze 18 cm! - valamint az esztétikus megjelenése és a könnyű felszerelhetősége. Az új DIM V2 család minden modelljének érintésvédelmi besorolása IPX5D! Többféle kiépítés: - DIM V2 BASE - Egyzónás rendszer - DIM V2 2 és DIM V2 TOP 2 - Kétzónás rendszer - DIM V2 3 és DIM V2 TOP 3 - Háromzónás rendszer - DIM V2 ABT és DIM V2 TOP ABT - Kétzónás rendszer motoros keverőszeleppel - DIM V2 A2BT és DIM V2 TOP A2BT - Háromzónás rendszer motoros keverőszeleppel Mindegyik modul tartalmazza a zónák függetlenített vezérlését (zónánkénti szobatermosztát opcióval), a megfelelő számú fűtési keringtető szivattyút és a hőszigetelt hidraulikai váltót és bekötő csöveket a csatlakozókkal, valamint az ABT és A2BT változat esetében a motoros keverőszelepet és integrált időjárásfüggő szabályozást. Ezekkel a DIM V2 egységekkel szinte bármilyen szabályozási igény megoldható, mivel korlátlan számban összeköthetőek! A TOP jelzésű modellek gyárilag GRUNDFOS APHA 2L energiatakarékos szivattyúkkal kerülnek forgalomba! Típus Rendelési kód Zónavezérlés fűtőkörönkénti szobatermosztát opcióval Integrált időjárásfüggő szabályozás GRUNDFOS ALPHA 2L szivattyúval Hagyományos háromfokozatú szivattyúval Listaár Nettó 48 DIM V2 BASE (1 db szivattyúval) Ft DIM V2 2 (2 db szivattyúval) Ft DIM V2 3 (3 db szivattyúval) Ft DIM V2 ABT (2 db szivattyúval, 1 db motoros keverőszeleppel) Ft DIM V2 A2BT (3 db szivattyúval, 2 db motoros keverőszeleppel) Ft DIM V2 TOP 2 (2 db szivattyúval) Ft DIM V2 TOP 3 (3 db szivattyúval) Ft DIM V2 TOP ABT (2 db szivattyúval, 1 db motoros keverőszeleppel) Ft DIM V2 TOP A2BT (3 db szivattyúval, 2 db motoros keverőszeleppel) Ft Az Immergas DIM V2 egységeihez többféle szabályzó is csatlakoztatható. A berendezéssel együttműködni képes eszközökről az árlista oldalain tájékozódhat. Felépítés DIM V2 BASE DIM V2 2, 3 DIM V2 TOP ABT DIM V2 TOP A2BT Jelmagyarázat: 1 Vezérlés 2 Hidraulikai váltó 3 1. fűtési zóna keringtető szivattyúja 4-2. fűtési zóna keringtető szivattyúja 5-3. fűtési zóna keringtető szivattyúja 6 - Keverőszelepes fűtési zóna keringtető szivattyúja 7 Motoros keverőszelep 8 Hőmérséklet érzékelő és határoló NTC 9 Előremenő és visszatérő fűtővíz hőmérője

49 DIM V2 Műszaki adatok Minden digitális vezérléssel ellátott Immergas készülékhez csatlakoztatható Állandó kommunikáció a DIM V2 és a fűtő készülék vezérlése között Mikroprocesszoros vezérlés, a keverőszelepes DIM V2 ABT esetében integrált időjárásfüggő szabályozással, mely egy Külsőhőmérséklet-érzékelő csatlakoztatása esetén öt jelleggörbe mentén képes a keverőszelepes fűtési kör előremenő vízhőfokát C között változtatni Üzemállapot-, kommunikáció- és hiba jelző LED-ek a DIM V2 elektronikai paneljén Beépített, hőszigetelt hidraulikai váltó, melynek köszönhetően az egyes fűtési zónák teljesítménye teljesen eltérő is lehet Teljes szerelvényezés (a DIM V2 ABT és A2BT esetén két illetve három külön hőmérő az alacsony hőmérsékletű kör előremenő- és visszatérő fűtővizének ellenőrzésére) Egy fűtőkészülékhez igény szerint több DIM V2 is csatlakoztatható, akár párhuzamos, akár soros kötésben Körönként csatlakoztatható a vezérléshez szobatermosztát, így mind időprogramban, mind helyiség hőmérsékletben eltérő zónákat alakíthatunk ki Maximális távolság a készülék és a DIM V2, valamint a DIM V2 -k között 15 m Elektromos védettség: IPX5D Különféle szobatermosztát és Külsőhőmérséklet-érzékelő csatlakoztatható (csak a DIM V2 ABT és A2BT-hez) (opció) Esztétikus megjelenés (a fehér burkolat előlapja két csavar meglazításával könnyen levehető) Egyszerűen telepíthető: falra akasztható vagy igény szerint falba is süllyeszthető Kész megoldások minden igényre, így elmaradhat a tervezési és kivitelezési munka A TOP jelzésű modellekben A energiaosztályú GRUNDFOS ALPHA 2L energiatakarékos szivattyúk DIM V2 BASE készülék működéséhez a csatlakozó Immergas gázkészülék kiegészítő relépaneljének telepítése szükséges! Fűtésrendszeri kiegészítők Kompatibilitás: a jelenleg forgalomban lévő, 35 kw-nál kisebb teljesítményű gázkazánok mindegyikével az EOLO Star 24 kw és a NIKE Star 24 kw készülékek kivételével. Műszaki jellemzők Mértékegység DIM V2 BASE DIM V2 2 DIM V2 TOP 2 DIM V2 3 DIM V2 TOP 3 DIM V2 ABT DIM V2 TOP ABT DIM V2 A2BT DIM V2 TOP A2BT Maximális nyomás a fűtési rendszerben bar Maximális fűtővíz hőmérséklet C Fűtővíz hőmérséklet szabályozási tartomány (csak a keverőszelepes fűtőkör esetén) Fűtővíz hőmérséklet biztonsági határa (csak a keverőszelepes fűtőkör esetén) C C A zóna egység víztartalma liter 0,9 1,3 1,7 1,5 1,9 Szivattyú hasznos teljesítménye (1000 l/h térfogatáramnál keverőszelep nélküli körnél) Szivattyú hasznos teljesítménye (1000 l/h térfogatáramnál keverőszelepes körnél) kpa 42,5 42,5 34,57 42,5 34,57 kpa ,5 34,57 46,2 39,74 A zóna egység tömege (víz nélkül) kg 12,5 17,3 19,8 19,7 23,2 42,5 34,57 46,2 39,74 49 DIM V2 TOP - DIM V2 Méretek és jelmagyarázat RC MC V X Visszatérő vezeték (kazán felé) (G 3/4 ) Előremenő vezeték (kazán felöl) (G 3/4 ) Elektromos csatlakozás Furat falra rögzítéshez A B E F DIM V2 TOP ABT és DIM V2 ABT Magashőmérsékletű zóna visszatérő ág (G 3/4 ) Keverőszelepes zóna visszatérő ág (G 1 ) Keverőszelepes zóna előremenő ág (G 1 ) Magashőmérsékletű zóna előremenő ág (G 3/4 ) A F A C D F DIM V2 BASE 1. zóna visszatérő ág (G 3/4 ) 2. zóna előremenő ág (G 3/4 ) DIM V2 TOP 2 és DIM V zóna visszatérő ág (G 3/4 ) 2. zóna visszatérő ág (G 3/4 ) 2. zóna előremenő ág (G 3/4 ) 1. zóna előremenő ág (G 3/4 ) A B C D E F DIM V2 TOP A2BT és DIM V2 A2BT Magashőmérsékletű zóna visszatérő ág (G 3/4 ) 1. keverőszelepes zóna visszatérő ág (G 1 ) 2. keverőszelepes zóna visszatérő ág (G 1 ) 1. keverőszelepes zóna előremenő ág (G 1 ) 2. keverőszelepes zóna előremenő ág (G 1 ) Magashőmérsékletű zóna előremenő ág (G 3/4 ) A B C D E F DIM V2 TOP 3 és DIM V zóna visszatérő ág (G 3/4 ) 3. zóna visszatérő ág (G 3/4 ) 2. zóna visszatérő ág (G 3/4 ) 2. zóna előremenő ág (G 3/4 ) 3. zóna előremenő ág (G 3/4 ) 1. zóna előremenő ág (G 3/4 )

50 Háromzónás fűtési rendszer radiátoros körökkel DIM V2 3 Alkalmazási példák DIM V2 fűtési zóna egységekhez Alkalmazható három, egymástól független radiátoros rendszer vezérlésére. A három rendszer lehet egy három lakásos társasház, több generációs családi ház vagy egyszerűen csak három eltérő időben és helyiség hőmérsékleten működtetett házrész (földszint, emelet, garázs vagy műhely). Az egyes körök szabályozására bármilyen két vezetékes szobatermosztátot alkalmazhatunk, legyen az egyszerű kézi beállítású vagy heti programozású digitális szobatermosztát. Amennyiben a készülékhez (2) Amico távvezérlőt (3) csatlakoztatunk és azt szobatermosztátként is szeretnénk használni, csak az 1. fűtési zóna (4) szabályozására alkalmazhatjuk. Ekkor a DIM V2 vezérlésébe a TA1 jelű szobatermosztát bekötést szabadon kell hagyni és a TA2 valamint a TA3 jelű bekötésekre kell két másik szobatermosztátot csatlakoztatni (2. fűtési zóna (5), 3. fűtési zóna (6)). Amennyiben az egyik zóna szobatermosztátja fűtést igényel, csak az adott zóna keringtető szivattyúja indul el a készülékkel együtt, így elkerülhető, hogy a többi szivattyú feleslegesen működjön. Nincs függő viszony az egyes zónák között, így külön-külön vagy együtt bármelyik zóna vagy zónák képesek működni. A készülékhez (2) Külsőhőmérséklet-érzékelőt (1) is csatlakoztathatunk, mely az időjárás függvényében az egész rendszerre vonatkozó előremenő fűtővíz hőmérséklet szabályozást tesz lehetővé. 50 Kétzónás fűtési rendszer radiátoros és felület fűtési körökkel DIM V2 ABT Alkalmazható két, egymástól független radiátoros és padlófűtési (vagy falfűtési) rendszer vezérlésére. A két rendszer lehet egy családi ház eltérő időben és helyiség hőmérsékleten működtetett fűtése (földszint, emelet, garázs vagy műhely). Az egyes körök szabályozására bármilyen két vezetékes szobatermosztátot alkalmazhatunk, legyen az egyszerű kézi beállítású vagy heti programozású digitális szobatermosztát. Amennyiben a készülékhez (2) Amico távvezérlőt (3) csatlakoztatunk és azt szobatermosztátként is szeretnénk használni, a DIM V2 ABT elektromos paneljén kiválaszthatjuk, hogy az 1. fűtési zóna (4) vagy a 2. fűtési zóna (5) szabályozására alkalmazzuk. Ekkor a DIM V2 ABT vezérlésébe a kiválasztott zóna (TA1 vagy TA2 jelű) szobatermosztát bekötést szabadon kell hagyni és csak a másik bekötéshez kell szobatermosztátot csatlakoztatni. A DIM V2 ABT elektromos paneljén egy külön potméter található a keverőszelepes kör előremenő fűtővíz hőmérsékletének beállítására (25-75 C). Amennyiben a DIM V2 ABTbe egy külön külsőhőmérséklet-érzékelőt (B2) csatlakoztatunk, az említett potméter segítségével öt jelleggörbe közül választhatunk, melyek segítségével a radiátoros rendszer esetleges időjárásfüggő szabályozásától függetlenül, a keverőszelepes kör fűtővíz hőmérséklet szabályozását más jelleggörbe mentén szabályozhatjuk. Superior vezérléssel rendelkező Immergas kazán alkalmazása esetén elegendő egyetlen egy külsőhőmérsékletérzékelőt csatlakoztatni a gázkészülékhez (1).

51 Háromzónás fűtési rendszer radiátoros és felület fűtési körökkel DIM V2 A2BT Alkalmazható három, egymástól független rendszer vezérlésére. A három zónából egy radiátoros, míg a másik kettő padló- vagy falfűtéses. A három rendszer lehet egy családi ház eltérő időben és helyiség hőmérsékleten működtetett fűtése (földszint, emelet, garázs vagy műhely). Az egyes körök szabályozására bármilyen két vezetékes szobatermosztátot alkalmazhatunk, legyen az egyszerű kézi beállítású vagy heti programozású digitális szobatermosztát. Amennyiben a készülékhez (2) AMICO V2 vagy Super AMICO távvezérlőt (3) csatlakoztatunk és azt szobatermosztátként is szeretnénk használni, a DIM V2 A2BT elektromos paneljén kiválaszthatjuk, hogy az 1. (4), 2. (5) vagy 3. (6) fűtési zóna szabályozására alkalmazzuk. Ekkor a DIM V2 A2BT vezérlésébe a kiválasztott zóna szobatermosztát bekötését szabadon kell hagyni, és csak a másik két bekötéshez kell szobatermosztátot csatlakoztatni. A DIM V2 A2BT elektromos paneljén két külön potméter található a keverőszelepes körök előremenő fűtővíz hőmérsékletének beállítására (25-75 C). Amennyiben a DIM V2 A2BT-be egy vagy két külön külsőhőmérséklet-érzékelőt (B2, B3) csatlakoztatunk, az említett potméterekkel öt jelleggörbe közül választhatunk, melyek segítségével a radiátoros rendszer esetleges időjárásfüggő szabályozásától függetlenül, a keverőszelepes körök fűtővíz hőmérséklet szabályozását más jelleggörbe mentén szabályozhatjuk. Superior vezérléssel rendelkező Immergas kazán alkalmazása esetén elegendő egyetlen egy külsőhőmérséklet-érzékelőt csatlakoztatni a gázkészülékhez (1). Alkalmazási példák DIM V2 fűtési zóna egységekhez 51

52 2db DIM V2 sorba kötése: DIM V2 ABT + DIM V2 2 Alkalmazási példák DIM V2 fűtési zóna egységekhez Alkalmazható három, egymástól független (egy radiátoros és két felület fűtési) rendszer vezérlésére. A három rendszer lehet egy több generációs családi ház vagy egyszerűen csak három eltérő időben és helyiség hőmérsékleten működtetett házrész (földszint, emelet, garázs vagy műhely). Az egyes körök szabályozására bármilyen két vezetékes szobatermosztátot alkalmazhatunk, legyen az egyszerű kézi beállítású vagy heti programozású digitális szobatermosztát. Amennyiben a készülékhez (2) AMICO V2 távvezérlőt (3) csatlakoztatunk és azt szobatermosztátként is szeretnénk használni, csak az 1. fűtési zóna (4) szabályozására alkalmazhatjuk. Ekkor a DIM V2 vezérlésébe a TA1 jelű szobatermosztát bekötést szabadon kell hagyni a DIM V2 ABT-ben. A TA2 valamint a TA3 jelű szobatermosztátokat a DIM V2 2 vezérlésébe a megfelelő bekötésekre kell csatlakoztatni (2. fűtési zóna (5), 3. fűtési zóna (6)). A DIM V2 ABT miatt itt is lehetőség van két Külsőhőmérséklet-érzékelő alkalmazására (1) (B2), így a radiátoros- és a két másik alacsony hőmérsékletű fűtőkör előremenő vízhőmérsékletét eltérő jelleggörbék szerint képesek beállítani a vezérlések a külső hőmérséklet alapján (kivéve Superior vezérléssel rendelkező Immergas kazánok). 52 2db DIM V2 párhuzamos kötése: DIM V2 ABT + DIM V2 ABT Alkalmazható négy, egymástól független (két radiátoros és két padló- vagy felület fűtési) rendszer vezérlésére. A négy rendszer lehet egy két lakásos társasház, egy két generációs családi ház vagy egy családi ház eltérő időben és helyiség hőmérsékleten működtetett fűtése (földszint, emelet, garázs vagy műhely). Az egyes körök szabályozására bármilyen két vezetékes szobatermosztátot alkalmazhatunk, legyen az egyszerű kézi beállítású vagy heti programozású digitális szobatermosztát. Amennyiben a készülékhez (2) AMICO V2 távvezérlőt (3) csatlakoztatunk és azt szobatermosztátként is szeretnénk használni, a DIM V2 ABT elektromos paneljén kiválaszthatjuk, hogy az 1. fűtési zóna (5) vagy a 2. fűtési zóna (4) szabályozására alkalmazzuk. Ekkor a DIM V2 ABT vezérlésébe a kiválasztott zóna (TA1 vagy TA2 jelű) szobatermosztát bekötést szabadon kell hagyni és csak a másik bekötéshez kell szobatermosztátot csatlakoztatni. A másik DIM V2 ABT elektromos paneljébe kell a harmadik (6) és negyedik (7) fűtési kör szobatermosztátjait (TA3, TA4) csatlakoztatni. A fenti példákon kívül még számos variáció összeállítható a DIM V2 -k sorba-, illetve párhuzamos kötésével. Az így összeköthető DIM V2 -k száma elméletileg korlátlan, csak a kazán teljesítménye szabhat határt!

53 A CE tanúsítványok számai és a tanúsított rendszermegoldások (MSZ CEN/TR 1749 szerint) A gázkészülékek alapvetően nyitott (kéményes vagy kémény nélküli) vagy zárt égésterűek (ventilátoros) lehetnek a szerkezeti kialakításuktól függően. Ugyanakkor az alapján, hogy az égéshez szükséges levegőt a helyiségből vagy a külső térből szívják-e be, illetve, hogy a keletkezett égésterméket a helységbe vagy a külső térbe engedik-e ki természetes huzat vagy kényszeráramlás (ventilátor) segítségével, az MSZ CEN/TR 1749 jelű szabvány három fő készüléktípust különböztet meg: A típusú készülék (égéstermék elvezetés nélküli készülékek), B típusú készülék (égéstermék elvezetéssel rendelkező, de helyiség levegőjét használó készülékek) és C típusú készülék (égéstermék elvezetéssel rendelkező és helyiség levegőjétől független üzemű készülékek). Fontos! A szabvány szerint meghatározott típusok esetén a készülék nem önmagában a gázkészüléket jelenti, hanem az égési levegő bevezetési és az égéstermék elvezetési megoldásokkal együtt kialakított rendszer egészét takarja. Ezért fordulhat elő, hogy egy zárt égésterű, ventilátoros készülék rendelkezik B és C típusengedéllyel is! Kéményes készülékek Zárt égésterű készülékek légtérterheléssel Zárt égésterű készülékek a helyiség levegőjétől független üzemmóddal Zárt égésterű készülékek a helyiség levegőjétől független üzemmóddal Levegő bevezető / égéstermék elvezető rendszerek CE tanúsítvány Engedélyezett égéstermék-elvezetési rendszer Kazántípus (gyári típusazonosító) száma B 2 B 3 B 5 C 1 C 2 C 3 C 4 C 5 C 6 C 8 C 9 EOLO Star 24 kw (EOLO Star 24 3 E) 51BT3620 EOLO Mini 24 kw (Mini EOLO 24 3 E) 0694BU2141 EOLO Mini 24 kw X (Mini EOLO X 24 3 E) 0694BU2141 EOLO Mini 28 kw (Mini EOLO 28 3 E) 0694BU2141 HERCULES Condensing 26 kw (HERCULES Condensing 26 2 E) 51BT3717 HERCULES Condensing 32 kw (HERCULES Condensing 32 2 I) 51BT3717 HERCULES Condensing 32 kw ABT (HERCULES Condensing ABT 32 2 I) 51BT3717 HERCULES Condensing 26 kw Solar (HERCULES Solar 26 1 I) 0694BR0988 VICTRIX 24 kw X (VICTRIX X 24 2 I) 0694BR0988 VICTRIX 26 kw (VICTRIX 26 2 I) 0694BR0988 VICTRIX 12 kw X (VICTRIX X 12 2 I) 0694BR0988 VICTRIX 24 R (VICTRIX R 24 1 I) 0694BR0988 VICTRIX Superior 32 TOP kw (VICTRIX Superior TOP 32 E) 51BS3515 VICTRIX Superior 32 TOP kw X (VICTRIX Superior TOP 32 X E) 51BS3515 VICTRIX Zeus 26 kw (VICTRIX Zeus 26 kw) 0694BR0988 VICTRIX Zeus Superior 26 kw (VICTRIX Zeus Superior 26 kw I) 51BT3666 VICTRIX Zeus Superior 32 kw (VICTRIX Zeus Superior 32 kw I) 51BT3666 VICTRIX 50 (VICTRIX 50) 51BO2448 VICTRIX 75 (VICTRIX 75) 51BO2448 VICTRIX 90 (VICTRIX 90) 51BO2448 VICTRIX 115 (VICTRIX 115) 51BO2448 ZEUS 24 kw (ZEUS 24 kw) 0694BO0142 ZEUS 28 kw (ZEUS 28 kw) 0694BO0142 ZEUS Superior 24 kw (ZEUS Superior 24 kw) 0694BO0142 ZEUS Superior 28 kw (ZEUS Superior 28 kw) 0694BO0142 ZEUS Superior 32 kw (ZEUS Superior 32 kw) 0694BO

54 54 Megjegyzés: Az áramlási ellenállási együtthatók (R) értékeinek összege a teljes rendszerre vonatkoztatva maximum 100 lehet! Ez a méretezési módszer csak Immergas rendszerek esetében érvényes!!! 80/80mm-es szétválasztott rendszereknél, valamint a 60mm-es és a 80mmes béléscső rendszereknél a füstgáz oldal hosszánál külön korlátozás nincs! A kondenzációs üzemű kazánok égéstermék elvezetési rendszerébe kondenzvíz leválasztó beépítése nem szükséges! Égéstermék elvezetést kültérben vagy fűtetlen (fagyveszélyes) terekben csak megfelelően méretezett hőszigeteléssel ellátva szabad szerelni!

55 55 Megjegyzés: Az áramlási ellenállási együtthatók (R) értékeinek összege a teljes rendszerre vonatkoztatva maximum 100 lehet! Ez a méretezési módszer csak Immergas rendszerek esetében érvényes!!! 80/80mm-es szétválasztott rendszereknél a füstgáz oldal hosszánál az következő feltételeket be kell tartani! - szigeteletlen cső esetében a szabadon vezetett hossz: max. 5m; - 2cm szigetelés esetében a szabadon vezetett hoszz: max. 12m; - kéménykürtőben történő vezetés esetén: max. 22m. Égéstermék elvezetést kültérben vagy fűtetlen (fagyveszélyes) terekben csak megfelelően méretezett hőszigeteléssel ellátva szabad szerelni!

56 56 Levegő bevezető / égéstermék elvezető szerelvények kék széria Levegő bevezető / égéstermék elvezető szerelvények kék széria A zárt égésterű (nem kondenzációs) kazánokhoz A szerelvények színe: RAL 9010 Levegő bevezető / égéstermék elvezető készletek Rendelési kód Listaár Nettó Ø 80/80 mm-es ikercsöves (szétválasztott) készlet (fehér) Ft Ø 80/80 mm-es ikercsöves (szétválasztott) szigetelt készlet (fehér) Ft Ø 60/100 mm-es koaxiális függőleges készlet (cserép vörös) Karimás induló idom külön szükséges hozzá (Rendelési kód: ) Ø 80/125 mm-es koaxiális függőleges készlet (fekete) + ferde tető átvezető lemez Ft Ft + ferde tető átvezető lemez Ø 60/100 mm-es koaxiális vízszintes készlet (fehér) Ft Ø 60/100 mm-es koaxiális vízszintes készlet, jegesedés elleni védelemmel (fehér) Ft Ø 80/125 mm-es koaxiális vízszintes készlet (fehér) Ft

57 A zárt égésterű (nem kondenzációs) kazánokhoz A szerelvények színe: RAL 9010 Gyorscsatlakozós toldó csövek Rendelési kód Listaár Nettó Ø 80 mm-es toldócső 0,5 m Ft Ø 80 mm-es toldócső 1 m Ø 80 mm-es toldócső 2 m Ø 80 mm-es szigetelt toldócső 1 m Ø 80 mm-es szigetelt toldócső 2 m Gyorscsatlakozós koncentrikus toldó csövek Ø 60/100 mm-es toldócső 0,5 m Ø 60/100 mm-es toldócső 1 m Ø 60/100 mm-es toldócső 2 m Ø 80/125 mm-es toldócső 0,5 m Ø 80/125 mm-es toldócső 1 m Ft Ft Ft Ft Ft Ft Ft Ft Ft Levegő bevezető / égéstermék elvezető szerelvények kék széria 57 Ø 80/125 mm-es toldócső 2 m Ft Ívek - 90 Ø 80 mm-es ív Ft Ø 80 mm-es szigetelt ív Ft Ø 80 mm-es kéttokos ív Ft Ívek - 45 Ø 80 mm-es ív Ft Ø 80 mm-es szigetelt ív Ft

58 Gyorscsatlakozós szerelvények A szerelvények színe: RAL 9010 Koncentrikus ívek - 90 Rendelési kód Listaár Nettó Ø 60/100 mm-es ív Ft 58 Levegő bevezető / égéstermék elvezető szerelvények kék széria Ø 60/100 mm-es ív induló karimával Ø 80/125 mm-es ív Gyorscsatlakozós koncentrikus toldó csövek Ø 60/100 mm-es ív Ø 80/125 mm-es ív Vizsgáló idomok Ø 60/100 mm-es egyenes idom nyitható vizsgáló nyílással Ø 80 mm-es könyök idom nyitható vizsgáló nyílással Ø 60/100 mm-es könyök idom nyitható vizsgáló nyílással Ft Ft Ft Ft Ft Ft Ft Ø 80/125 mm-es könyök idom nyitható vizsgáló nyílással Ft Karimás induló idomok Ø 80 mm-es karimás induló idompár Ft Ø 60/100 mm-es karimás induló idom Ft Végelemek Ø 80 mm-es végelem függőleges kivezetéshez Ft + ferde tető átvezető lemez Ø 80 mm-es végelem vízszintes kivezetéshez Ft Ø 60/100 mm-es végelem vízszintes kivezetéshez Ft

59 Gyorscsatlakozós szerelvények A szerelvények színe: RAL 9010 Adapterek Rendelési kód Listaár Nettó Ø 80 mm-es kéttokos toldó idom Ø 60/100 80/125 mm-es bővítő adapter Ft Ft Kondenzvíz ellenőrző idomok Ø 80 mm-es kondenzvíz ellenőrző Ft Ø 60/100 mm-es kondenzvíz ellenőrző Ft Ø 80/125 mm-es kondenzvíz ellenőrző induló idommal Ft Takaró gyűrűk fali átvezetésekhez Ø 80 mm (fehér) Ft Ø 80 mm (szürke) Ft Ø 100 mm (fehér) Ft Ø 100 mm (szürke) Ft Ø 125 mm (fehér) Ft Ø 125 mm (szürke) Ft Levegő bevezető / égéstermék elvezető szerelvények kék széria 59 Tömítőgyűrűk Ø 60 mm-es tömítőgyűrű Ø 80 mm-es tömítőgyűrű Ø 100 mm-es tömítőgyűrű Ø 125 mm-es tömítőgyűrű Ø 60/100 mm-es tömítőgyűrű L.A.S. bekötő készlet Ø 60/100 mm-es bekötő készlet L.A.S. rendszerű gyűjtő kéményekhez (tömítő és rögzítő gyűrűkkel, takaró rózsával) Ft Ft Ft Ft Ft Ft

60 Ø 80 mm-es merevfalú béléscső rendszer A béléscső rendszer olyan idomokat és szerelvényeket tartalmaz, amelyek lehetővé teszik három különböző összeállításban való alkalmazásukat az adott feladatokhoz illetve igényekhez legjobban illeszkedve: 1. 2 db T-idommal (külön kazánbekötés és vizsgáló idom, rejtett kondenzvíz elvezetéssel) 2. 1 db T-idommal (kazánbekötés vizsgáló idommal, rejtett kondenzvíz elvezetéssel) 3. T-idom nélkül (kazánbekötés vizsgáló idommal, kondenzvíz elvezetés nélkül) A béléscső rendszer kiválasztásakor fontos a pontos tervezés, mivel a csőrendszert a kürtőben központosan kell elhelyezni meglévő kéményekbe történő utólagos beszerelésekor a kémény belső falától a megfelelő szerelvények alkalmazásával kell távol tartani (pozícionálni), ezzel biztosítva a rendszer megfelelő illesztését illetve tömörségét még kis kürtő keresztmetszet esetén is. 60 Égéstermék béléscsőrendszer kék széria 1. Béléscső rendszer 2 db T-idommal Ennél a rendszernél a béléscsövek T-idomok-hoz kapcsolódnak amelyek a következőfunkciókat látják el: A felsőhöz csatlakozik a kazántól indított vízszintes égéstermék bekötő cső. Az alsó T-idomhoz egy szerelőnyílást lezáró takarólemez csatlakozik vizsgáló nyílással és kondenzvíz kivezetéssel. Ez a megoldás biztosítja a égéstermék elvezető rendszer könnyű ellenőrzését, valamint tartalmaz egy speciális kondenzvíz elvezető idomot szifonnal és flexibilis kivezetőcsővel a lefolyórendszerhez való egyszerű csatlakoztatáshoz. 2. Béléscső rendszer 1 db T-idommal Ennél a megoldásnál a béléscső rendszer aljára szerelendő a konzolhoz rögzített T-idom. Vízszintes ágába csatlakozik a kazántól indított égéstermék bekötő cső, az alsó ágához pedig (az 1. megoldással megegyezően) a speciális kondenzvíz gyűjtő idom szifonnal és flexibilis kivezetőcsővel. Itt is tartozék a szerelőnyílást lezáró takarólemez kondenzvíz kivezetéssel, de a égéstermék elvezető rendszer vizsgálata csak a kazán felől lehetséges. 3. Béléscső rendszer T-idommal nélkül Ez a leggyorsabban kivitelezhető bélelési rendszer gáztüzelésre alkalmatlan, meglevő kémények esetén. A kazán felől indított égéstermék bekötő cső egy 90 -os konzolhoz rögzített ívvel csatlakozik a béléscsőhőz. A kondenzvíz elvezetést a kazánnal kell megoldani (lásd kék széria rendelési kód: Ø 80 mm-es kondenzvíz ellenőrző idom).

61 Levegő bevezető / égéstermék elvezető készletek Rendelési kód Listaár Nettó Ø 80 mm-es végelem függőleges kivezetéshez (fekete) (esővédő sapka és kéménylezáró lemez) Ft Gyorscsatlakozós toldócsövek Ø 80 mm-es toldócső 1 m Ft Ø 80 mm-es toldócső 2 m Béléscső rögzítő és támasztó szerelvények Ø 80 mm-es rögzítő kengyel Ft (csőtoldatok szétcsúszása ellen) Ft Égéstermék béléscsőrendszer kék széria 61 Ø 80 mm-es támasztó gyűrű (kéményben történő szereléshez a cső központosításához) Ft Támasztó (tartó) konzol (felfurható konzol és csúszó támasztó lemez) Ft

62 Ellenőrző készlet kondenzvíz gyűjtővel Rendelési kód Listaár Nettó A készlet tartalma: Ø 80 mm-es T-idom, kondenzvíz gyűjtő edény, szerelőnyílást lezáró lemez, nyitható vizsgáló nyílás, szorítógyűrűs csatlakozó a kondenzvíz kivezetéshez Ft Kondenzvíz elvezetés Ø 80 mm-es kondenzvíz gyűjtő edény Ft 62 Égéstermék béléscső rendszer kék széria Kondenzvíz elvezető idom készlet szifonnal és flexibilis kivezetőcsővel Bekötő idomok és szerelvények T-idom Ft Ft Ø 80 mm-es induló készlet a kémény bekötéshez (Ø 90 -os ív, rögzítő pánt, tartólemez, csavarok) Ft Kémény szerelőnyílását lezáró készlet. A készlet tartalma: szerelőnyílást lezáró lemez, tartólemezek Ø 80-mm-es bekötéshez, szorítógyűrűs csatlakozó a kondenzvíz kivezetéshez Ft

63 Levegő bevezető / füstgáz elvezető szerelvények zöld széria A kondenzációs kazánokhoz A szerelvények színe: RAL 9010 A zöld széria szerelvényei kifejezetten az Immergas kondenzációs kazánjaihoz lettek kifejlesztve, igy garantálva a legjobb védelmet a korrózió ellen. A belső égéstermék elvezető csövek műanyagból (PPS) készülnek, ezért csak a kondenzációs kazánokhoz használhatóak! Levegő bevezető / égéstermék elvezető készletek Rendelési kód Listaár Nettó Ø 80 mm-es vízszintes elvezető készlet végelem nélkül (fehér) (csak a kondenzációs kazánokhoz) Ø 60/100 mm-es koaxiális vízszintes készlet (fehér) (csak a kondenzációs kazánokhoz) Ø 60/100 mm-es koaxiális vízszintes kivezetés (fehér) (csak a kondenzációs kazánokhoz) Ø 60/100 mm-es koaxiális függőleges készlet (cserép vörös) (csak a kondenzációs kazánokhoz) + ferde tető átvezető lemez Ft Ft Ft Ft Levegő bevezető / égéstermék elvezető szerelvények zöld széria kondenzációs kazánokhoz 63 Ø 80/80 mm-es ikercsöves (szétválasztott) készlet (fehér) (csak a kondenzációs kazánokhoz) Ft Levegő bevezető / égéstermék elvezető készletek Rendelési kód Listaár nettó Ø 60 mm-es tömítőgyűrű Ø 80 mm-es tömítőgyűrű Ø 100 mm-es tömítőgyűrű Ø 60/100 mm-es tömítőgyűrű Ft Ft Ft Ft

64 Gyorscsatlakozós toldócső Rendelési kód Listaár Nettó Ø 80 mm-es toldócső 0,5 m Ft 64 Levegő bevezető / égéstermék elvezető szerelvények zöld széria kondenzációs kazánokhoz Ø 80 mm-es toldócső 1 m Ft Ø 80 mm-es toldócső 2 m Ft Gyorscsatlakozós koncentrikus toldócső Ø 60/100 mm-es toldócső 0,5 m Ft Ø 60/100 mm-es toldócső 1 m Ft Ívek Ø 80 mm-es ív 90 Ø 80 mm-es ív 45 Koncentrikus ívek Ø 60/100 mm-es ív 90 Ø 60/100 mm-es ív Ft Ft Ft Ft Karimás induló idomok Ø 80 mm-es karimás induló idompár Ft Ø 80 mm-es karimás induló idom (füstgáz elvezetéshez) Ø 60/100 mm-es karimás induló idom Ft Ft Vizsgáló idom Ø 80 mm-es egyenes idom nyitható vizsgáló nyílással Ft Ø 60/100 mm-es könyök idom nyitható vizsgáló nyílással Ft

65 Ø 60 mm-es merevfalú béléscső rendszer Kondenzációs kazánokhoz (35 kw-ig) Az Immergas Ø 60 mm-es merevfalú béléscső rendszere csak az Immergas kondenzációs kazánjaihoz alkalmazható! A rendszer kis átmérőjének köszönhetően nehézségek nélkül illeszthető meglévő egyenes (elhúzás nélküli) kéményekbe (esetleg szerelőaknákba) azzal az előnnyel, hogy a fűtési rendszerek korszerűsítése (a kazánok cseréje) egyszerűen kivitelezhető még akkor is, ha a felújítás során hagyományos kazánt cserélnek ki a legkorszerűbb kondenzációs technikára. A rendszer olyan elemekből illetve egyszerűen alkalmazható egységcsomagokból áll, amelyek mindig szükségesek a égéstermék tökéletes kivezetéséhez. Ez a béléscső rendszer nem csak meglévő kéményekbe szerelhető, hanem függőleges, zárt szerelőaknákba is. Fűtéskorszerűsítéskor ez a megoldás megkönnyíti az új kazán kiválasztását, mivel ez a béléscső rendszer gyors és megbízható megoldást ad abban az esetben is, ha a meglévő kémény egyébként gáztüzelésre alkalmatlan (a 90 -os ív a zárt égésterű kazán füstgáz kivezető csonkjához csatlakozik a szükséges égéstermék elvezető idomokkal, függőlegesen annyi Ø 60 mm-es toldócsővel hosszabbítható meg amennyi szükséges, majd a rendszer a kéménylezáró / égéstermék kivezető végelemmel végződik). A függőleges szakaszban történő toldásoknál a rendszer biztonságát növelik - a tömítőgyűrűs tokos kötéseken kívül - a szétcsúszás ellen védő rögzítő kengyelek, valamint a béléscső rendszer központosságát segítő támasztó gyűrűk. Égéstermék béléscső rendszer zöld széria kondenzációs kazánokhoz 65 IMMERGAS GARANCIA A gyár akkor vállal garanciát ezen égéstermék elvezetési rendszerére, ha a szerelés során minden vonatkozó biztonsági előírást betartottak és a rendszer összeállítása a gyári szerelési útmutató szerint történt!

66 Ø 60 mm-es végelem függőleges kivezetéshez (esővédő sapka és kémény lezáró lemez) Ft Ø 60 mm-es toldócső 1 m Ft Ø 60 mm-es toldócső 2 m Ft 66 Égéstermék béléscső rendszer zöld széria kondenzációs kazánokhoz Ø 60 mm-es rögzítő kengyel (csőtoldatok szétcsúszása ellen) Ft Ø 60 mm-es támasztó gyűrű (kéményben történő szereléshez a cső központosításához) Füstgázcső támasztó (tartó) konzol (felfúrható konzol és csúszó támasztó lemez) Ft Ft Ø 60 mm-es induló készlet a kémény bekötéshez (Ø 80/60 mm-es szűkitő idom, 90 -os ív, rögzítő pánt) Ft Kémény szerelőnyílását lezáró készlet (zárólemez, vizsgáló nyílás, takaró gyűrű) Ft Ø 60 mm-es ív 90 (csak a béléscső rendszerhez) Ft Ø 60 mm-es ív 45 (csak a béléscső rendszerhez) Ft

67 Ø 80 mm-es flexibilis béléscső rendszer Kondenzációs kazánokhoz (115 kw-ig) Az Immergas egy speciális Ø 80 mm-es flexibilis béléscső rendszert is ajánl a kondenzációs kazánjaihoz. Kifejezetten alkalmas olyan meglévő kémények bélelésére, melyek nem teljesen egyenesek (elhúzások vannak benne) vagy bármilyen egyéb okból a merevfalú béléscső beépítése nehézségekbe ütközik. A béléscső flexibilitásának köszönhetően alkalmas olyan kémények bélelésére is, amelyekben nagyobb elhúzások is vannak. A flexibilis cső lényeges eleme a rendszernek és toldás nélküli 12 méter hosszúságban gyártják. A flexibilis béléscső a kivitelezés során igény szerint rövidebbre vágható, vagy ha szükséges egy speciális, ehhez a flexibilis csőhöz gyártott toldó elemmel meghosszabbítható. A flexibilis béléscső 12 méteres hosszának, valamint kis súlyának köszönhetően a rendszer rendkívül könnyen kivitelezhető és széleskörű felhasználást tesz lehetővé. A kondenzációs kazántól kiindulva az Ø 80 mm-es rögzítő elemmel ellátott 87 -os ív a zárt égéstérű kazán égéstermék kivezető csonkjához csatlakozik a szükséges égéstermék elvezető idomokkal, függőlegesen ebbe csatlakozik bele a flexibilis béléscső, majd a rendszer a kéménylezáró / füstgáz kivezető végelemmel végződik. A flexibilis béléscső feszítő szárakkal ellátott rögzítő gyűrűk segítségével rögzül a kémény belső falához, valamint fixen rögzül a cső aljánál a rögzítő elemmel ellátott 87 -os ívhez, illetve a tetejénél a végelemhez. Beépítés után a béléscső rendszer a kazán felőli végénél ellenőrizhető egy égéstermék csappantyú segítségével. A tervezés során figyelembe kell venni, hogy a flexibilis béléscső névleges átmérője 80 mm (a cső külső átmérője 89,5 mm)! Füstgáz béléscső rendszer zöld széria kondenzációs kazánokhoz 67 A teljes rendszerhez a következő oldalakon található öt készlet mindegyike szükséges. A flexibils csőtoldó elem (adapter) csak akkor szükséges, ha a béléscsövet toldani kell. IMMERGAS GARANCIA A gyár akkor vállal garanciát ezen égéstermék elvezetési rendszerére, ha a szerelés során minden vonatkozó biztonsági előírást betartottak és a rendszer összeállítása a gyári szerelési útmutató szerint történt!

68 Ø 80 mm-es flexibilis béléscső készlet A készlet tartalma: A = 1 tekercs flexibilis béléscső (L=12m) B = 4 db rögzítő gyűrű feszítő szárakkal Ft 68 Égéstermék béléscső rendszer zöld széria kondenzációs kazánokhoz Alap készlet flexibilis béléscső rendszerhez A készlet tartalma: A = 1 db rögzítő sín B = 1 db rögzítőelemes ív 87 C = 1 db adapter flexibilis csőhöz A készlet tartalma: Ft A készlet tartalma:

69 Ø 80/125 m-es füstgáz kivezető végelem (kültéri egység flexibilis béléscső rendszerhez) A készlet tartalma: 1 db végelem Ft Kémény lezáró gallér (flexibilis béléscső rendszerhez) Kémény szerelőnyílását lezáró készlet A készlet tartalma: zárólemez, vizsgáló nyílás, takaró gyűrű Ft Égéstermék béléscső rendszer zöld széria kondenzációs kazánokhoz Ft Ft

70 70 Égésermék elvezetési rendszer zöld széria B 23 típus (légtér terheléses üzemmód) Égéstermék elvezető rendszerek VICTRIX 50, 75, 90 és 115-höz zöld széria A VICTRIX 50, 75, 90 és 115 kondenzációs fali kazánok égéstermékét kétféle módon is elvezethetjük: a B 23 típusú elvezetésnél a készülék az égéshez szükséges levegőt a helyiségből veszi (légtérterheléses üzemmód) és csak az égéstermék távozik zárt rendszerben ventilátoros eltávolítással, a C típusú elvezetésnél pedig légtértől független üzemmódban, teljesen zárt rendszerben történik az égéshez szükséges levegő beszívása és a keletkezett égéstermék eltávolítása koaxiális ( cső a csőben ) rendszeren keresztül. A készülék tökéletes üzeméhez csak Immergas zöld szériás idomokat alkalmazzon! Zárt rendszerű égéstermék elvezetés légtér terheléses üzemmóddal (B 23 típus) Ø 80 mm-es vízszintes elvezető készlet VICTRIX 50, 75, 90 és 115-höz (túlnyomásos üzemre alkalmas kéménybe történő bekötéshez) (légtérterheléses üzemmód!) Ft Ø 80 mm-es vízszintes kivezető készlet VICTRIX 50, 75, 90 és 115-höz (vízszintes égéstermék kivezetés kültérbe) (légtérterheléses üzemmód!) Ft Ø 80 mm-es függőleges kivezető készlet Victrix 50, 75, 90 és 115-höz (függőleges égéstermék kivezetés kültérbe) (légtérterheléses üzemmód!) Ft

71 Zárt rendszerű égéstermék elvezetés légtértől független üzemmóddal (C típus) Ø 80/125 mm-es vízszintes kivezető készlet VICTRIX 50, 75, 90 és 115- höz (induló idommal) Ft Ø 80/125 mm-es függőleges kivezető készlet VICTRIX 50, 75, 90 és 115- höz (induló idommal és ferde tető átvezető gallérral) Ø 80/125 mm-es induló idom VICTRIX 50, 75, 90 és 115-höz Ø 80/125 mm-es toldócső 1,0 m VICTRIX 50, 75, 90 és 115- höz Ø 80/125 mm-es toldócső 2,0 m VICTRIX 50, 75, 90 és 115- höz Ø 80/125 mm-es ív 90 VICTRIX 50, 75, 90 és 115- höz Ø 80/125 mm-es ív 45 VICTRIX 50, 75, 90 és 115- höz Ft Ft Ft Ft Ft Ft Égéstermék elvezetési rendszer zöld széria C típus (légtértől független üzemmód) 71 Ø 80/125 mm-es egyenes idom nyitható vizsgáló nyílással VICTRIX 50, 75, 90 és 115- höz Ft Ø 80/125 mm-es lapos tető átvezető gallér VICTRIX 50, 75, 90 és 115- höz Ft Tömítőgyűrűk VICTRIX 50-hez Ø 80 mm-es tömítőgyűrű Ft Ø 110 mm-es tömítőgyűrű Ft Ø 125 mm-es tömítőgyűrű Ft

72 Égéstermék elvezetés a VICTRIX 50, 75, 90 és 115-höz többkazános telepítés esetén zöld széria A VICTRIX 50 és 75 kondenzációs fali kazánok égéstermék elvezetése kaszkádba kötött készülékek esetén egy gyűjtő rendszerű égéstermék elvezetéssel is megoldható (B 23 típus légtérterheléses üzemmód). Ez az elvezető rendszer tartalmazza a kazánonkénti füstgázcsappantyút, hogy egy kazán üzemelése esetén a füstgáz ne tudjon a többi kazánba visszajutni. Alkalmas két vagy három kazános rendszer égéstermék elvezetésére. A gyűjtőcső átmérője 125 mm. Zárt rendszerű égéstermék elvezetés légtér terheléses üzemmóddal (B 23 típus) 72 Égésermék elvezetési rendszer zöld széria B 23 típus (légtér terheléses üzemmód) Ø 125 mm-es gyűjtőcső készlet 2 db VICTRIX 50 hez (a készlet tartalmazza a végelemet kondenzvíz gyűjtővel és szifonnal valamint a készülékenkénti füstgázcsappantyút) (légtérterheléses üzemmód!) Ø 160 mm-es gyűjtőcső készlet 2 db VICTRIX 75, 90 és 115-höz Ø 125 mm-es gyűjtőcső készlet + 1 db VICTRIX 50-hez (a készlet tartalmazza a füstgázcsappantyút) (légtérterheléses üzemmód!) Ø 160 mm-es gyűjtőcső készlet + 1 db VICTRIX 75 vagy VICTRIX 90-hez Ø 200 mm-es gyűjtőcső készlet + 1 db VICTRIX 115-höz Ft Ft Ft Ft Ft Ø 125 mm-es toldócső 0,5 m VICTRIX 50 és 75-höz (légtérterheléses üzemmód!) Ft Ø 125 mm-es toldócső 1,0 m VICTRIX 50 és 75-höz (légtérterheléses üzemmód!) Ft Ø 125 mm-es toldócső 2,0 m VICTRIX 50 és 75-höz (légtérterheléses üzemmód!) Ft Ø 125 mm-es ív 90 VICTRIX 50 és 75-höz (légtérterheléses üzemmód!) Ft Ø 125 mm-es ív 45 VICTRIX 50 és 75-höz (légtérterheléses üzemmód!) Ft Ø 125/160 mm-es bővítő idom VICTRIX 50 és 75-höz (légtérterheléses üzemmód!) Ft

73 Levegő bevezető / égéstermék elvezető szerelvények RM széria A zárt égésterű kondenzációs és nem kondenzációs kazánokhoz is A szerelvények anyaga: rozsdamentes acél Levegő bevezető / égéstermék elvezető készletek Rendelési kód Listaár Nettó Ø 60/100 mm-es koaxiális vízszintes készlet Ø 80/125 mm-es koaxiális vízszintes készlet Ø 80/80 mm-es ikercsöves (szétválasztott) készlet Ø 60/100 mm-es koaxiális függőleges készlet (tető átvezető idom nélkül!) Tető átvezető idomok Ø 60/100 mm-es rendszerhez lapos tető átvezető elem (fix) K Ft K Ft K Ft K Ft K.PD Ft Égéstermék elvezető csövek és szerelvények RM széria 73 Ø 60/100 mm-es rendszerhez tetőátvezető elem (állítható: 0-30 ) K.PD Ft Ø 60/100 mm-es rendszerhez tetőátvezető elem (állítható: ) K.PD Ft Ø 80/125 mm-es rendszerhez tetőátvezető elem (állítható:30-50 ) K.PD Ft Ø 60/100 mm-es rendszerhez tetőátvezető elem zsindelyes tetőhöz (gumi: 0-30 ) K.PDU Ft

74 Gyorscsatlakozós szerelvények A szerelvények anyaga: rozsdamentes acél Levegő bevezető / égéstermék elvezető készletek Rendelési kód Listaár Nettó Ø 60 mm-es függőleges kivezetés (kéménylezáró lemez beszellőzővel) K A Ft 74 Égéstermék elvezető csövek és szerelvények RM széria Ø 60 mm-es végelem függőleges kivezetéshez Ø 80/125 mm-es függőleges kivezetés (kéménylezáró lemez beszellőzővel) Ø 80 mm-es végelem függőleges kivezetéshez Ø 60 mm-es kéménylezáró végelem függőleges kivezetéshez (esővédő sapka és kéménylezáró lemez) K B K W K B KZP-D.60-V Ft Ft Ft Ft Ø 80 mm-es kéménylezáró végelem függőleges kivezetéshez (esővédő sapka és kéménylezáró lemez, 0,5 m cső) KZP-D.80-V Ft Ø 80 mm-es kéménylezáró végelem függőleges kivezetéshez (esővédő sapka, 0,5 m cső és kéménylezáró lemez beszellőzővel) KZP-D.80-V/WEN Ft

75 Gyorscsatlakozós szerelvények A szerelvények anyaga: rozsdamentes acél Levegő bevezető / égéstermék elvezető készletek Rendelési kód Listaár Nettó Ø 60 mm-es toldócső 1 m K Ft Ø 80 mm-es toldócső 0,5 m K Ft Ø 80 mm-es toldócső 1 m Gyorscsatlakozós koncentrikus toldócsövek Ø 60/100 mm-es toldócső 0,5 m Ø 60/100 mm-es toldócső 1 m Ø 80/125 mm-es toldócső 0,5 m Ø 80/125 mm-es toldócső 1 m Ívek - 90 Ø 60 mm-es ív Ø 80 mm-es ív Ívek - 45 Ø 60 mm-es ív K Ft K Ft K Ft K Ft K Ft K A Ft K Ft K Ft Égéstermék elvezető csövek és szerelvények RM széria 75 Ø 80 mm-es ív K Ft Koncentrikus ívek - 90 Ø 60/100 mm-es ív K Ft Ø 80/125 mm-es ív K Ft Koncentrikus ívek - 45 Ø 60/100 mm-es ív K Ft Ø 80/125 mm-es ív K Ft

76 Gyorscsatlakozós szerelvények A szerelvények anyaga: rozsdamentes acél Vizsgáló idomok Rendelési kód Listaár Nettó Ø 80 mm-es T-idom K.T Ft Ø 60/100 mm-es T-idom Ø 80/125 mm-es T-idom K.T60100 K.T Ft Ft 76 Égéstermék elvezető csövek és szerelvények RM széria Ø 80 mm-es tisztító nyílás fedél Ø 60/100 mm-es tisztító nyílás fedél Ø 80/125 mm-es tisztító nyílás fedél Ø 80 mm-es kondenzvíz elvezető alj Ø 60/100 mm-es kondenzvíz elvezető alj Ø 80/125 mm-es kondenzvíz elvezető alj Karimás induló idomok K.D801 K.D K.D K.D802 K.D K.D Ft Ft Ft Ft Ft Ft Ø 80 mm-es karimás induló idompár K Ft Ø 60/100 mm-es karimás induló idom Ø 80/125mm-es karimás induló idom Ø 60/100 mm-es ív induló karimával K Ft K Ft K Ft Ø 60/100-80/125 mm-es bővítő ív induló karimával K Ft Induló idom 50 kw feletti kondenzációs kazánokhoz Ø 80/125 mm-es induló ív VICTRIX 50/75/90/115-höz K A Ft Ø 80/125 mm-es induló idom VICTRIX 50/75/90/115-höz K A Ft Végelemek Ø 80 mm-es végelem vízszintes ki-, bevezetéshez K Ft

77 Gyorscsatlakozós szerelvények A szerelvények anyaga: rozsdamentes acél Adapterek Rendelési kód Listaár Nettó Ø 80/60 mm-es szűkítő adapter K B Ft Ø 60/100 80/125 mm-es bővítő adapter Takaró gyűrűk fali átvezetésekhez Ø 80 mm Ø 100 mm Ø 125 mm Tömítések égéstermék elvezető csövekhez Ø 60 mm-es tömítőgyűrű Ø 80 mm-es tömítőgyűrű Ø 125 mm-es tömítőgyűrű K Ft K Ft K Ft K Ft K.FS060 K.FS080 K.FS Ft Ft Ft Égéstermék elvezető csövek és szerelvények RM széria 77 Ø 150 mm-es tömítőgyűrű K.FS Ft Ø 200 mm-es tömítőgyűrű K.FS Ft Tömítések égési levegő bevezető csövekhez Ø 100 mm-es tömítőgyűrű K.AS Ft Ø 125 mm-es tömítőgyűrű K.AS Ft

78 78 Égéstermék elvezető csövek és szerelvények RM széria Gyorscsatlakozós szerelvények A szerelvények anyaga: rozsdamentes acél Égéstermék elvezető rendszerek 50 kw feletti többkazános (kaszkád) telepítéshez légtérterheléses üzemmód (B 23 típus) Gyűjtőcső készletek Rendelési kód Listaár Nettó Ø 125 mm-es gyűjtőcső készlet 2 db VICTRIX 50/75-höz (a készlet tartalmazza a végelemet kondenzvíz gyűjtővel és szifonnal) (légtérterheléses üzemmód!) K A Ft Ø 150 mm-es gyűjtőcső készlet 2 db VICTRIX 90/115-höz K A Ft Ø 125 mm-es gyűjtőcső készlet +1 db VICTRIX 50-hez (légtérterheléses üzemmód!) Ø 150 mm-es gyűjtőcső készlet +1 db VICTRIX 75/90-hez (légtérterheléses üzemmód!) Ø 200 mm-es gyűjtőcső készlet +1 db VICTRIX 115-höz (légtérterheléses üzemmód!) Ø 125 mm-es toldócső 0,5 m VICTRIX 50/75-höz (légtérterheléses üzemmód!) Ø 125 mm-es toldócső 1,0 m VICTRIX 50/75-höz (légtérterheléses üzemmód!) Ø 125 mm-es ív 90 VICTRIX 50/75-höz (légtérterheléses üzemmód!) Ø 125 mm-es ív 45 VICTRIX 50-hez (légtérterheléses üzemmód!) K A K A Ft Ft K Ft K Ft K Ft K Ft K Ft Gyűjtőcső készletek összefoglalő táblázata a vonatkozó kazántípusok szerint Gyűjtőcső készletek Ø 125 mm-es gyűjtőcső készlet 2 db kazánhoz Ø 150 mm-es gyűjtőcső készlet 2 db kazánhoz Ø 125 mm-es gyűjtőcső készlet 2 db kazánhoz Ø 150 mm-es gyűjtőcső készlet + 1 db kazánhoz Ø 200 mm-es gyűjtőcső készlet + 1 db kazánho Rendelési kód K A Kazán típusok VICTRIX 50 VICTRIX 75 VICTRIX 90 VICTRIX 115 K A K A K A K

79 Égéstermék elvezető rendszerek RM széria Nyitott égésterű, kéményes kazánokhoz gáz-, és olajtüzelésre A szerelvények anyaga: rozsdamentes acél Toldó csövek Rendelési kód Listaár Nettó Ø 130 mm-es toldócső 0,5 m WA0ER Ft Ø 150 mm-es toldócső 0,5 m WA0ER Ft Ø 200 mm-es toldócső 0,5 m WA0ER Ft Ø 130 mm-es toldócső 1,0 m WA0ER Ft Ø 150 mm-es toldócső 1,0 m WA0ER Ft Ø 200 mm-es toldócső 1,0 m WA0ER Ft ívek 90 Ø 130 mm-es ív Ø 150 mm-es ív Ø 200 mm-es ív ívek 45 Ø 130 mm-es ív WA0KO WA0KO WA0KO WA0KO Ft Ft Ft Ft Égéstermék elvezető csövek és szerelvények RM széria 79 Ø 150 mm-es ív Ø 200 mm-es ív T-idom 87 -os bekötőággal Ø 130 mm-es bekötő T-idom Ø 150 mm-es bekötő T-idom Ø 200 mm-es bekötő T-idom WA0KO WA0KO WA0EP WA0EP WA0EP Ft Ft Ft Ft Ft

80 Gyorscsatlakozós szerelvények A szerelvények anyaga: rozsdamentes acél Takarógyűrű Rendelési kód Listaár Nettó Ø 130 mm-es takarógyűrű TROZ Ft Ø 150 mm-es takarógyűrű TROZ Ft Ø 200 mm-es takarógyűrű TROZ Ft 80 Égéstermék elvezető csövek és szerelvények RM széria Fenékelem kondenzátum elvezető csővel Ø 130 mm-es fenékelem Ø 150 mm-es fenékelem Ø 200 mm-es fenékelem Kürtő lezáró gallér Ø 130 mm-es kürtő lezáró gallér Ø 150 mm-es kürtő lezáró gallér Ø 200 mm-es kürtő lezáró gallér Kémény fedő végelem Ø 130 mm-es kémény fedő végelem Ø 150 mm-es kémény fedő végelem Ø 200 mm-es kémény fedő végelem Tisztító idom 140x140 mm-es kéményajtóhoz WA0EW WA0EW WA0EW WA0EZ WA0EZ WA0EZ WA0EZ WA0EZ WA0EZ Ft Ft Ft Ft Ft Ft Ft Ft Ft Ø 130 mm-es tisztító idom kéményajtóhoz WA0EW Ft Ø 150 mm-es tisztító idom kéményajtóhoz WA0EW Ft Ø 200 mm-es tisztító idom kéményajtóhoz WA0EW Ft Toldóelem tisztító idomhoz 140x140 mm 140x140 mm toldóelem 250 mm hosszú WA0OS Ft Kéményajtó 140x140 mm Kéményajtó rozsdamentes TDRZ Ft Kéményajtó fehér TDRZ Ft

81 Kéményelemek gáz-, és olajtüzelésű kazánokhoz A szerelvények anyaga: rozsdamentes acél Vizsgálónyílás fedél Rendelési kód Listaár Nettó Ø 130 mm-es fedél vizsgálónyíláshoz WA0EW Ft Ø 150 mm-es fedél vizsgálónyíláshoz WA0EW Ft Ø 200 mm-es fedél vizsgálónyíláshoz WA0EW Ft Mérőcsonkos (M64x4) cső Ø 130 mm-es méröcsonkos cső 0,5 m Ø 150 mm-es méröcsonkos cső 0,5 m Ø 200 mm-es méröcsonkos cső 0,5 m Támasztó és rögzítő elemek Ø 130 mm-es támasztógyűrű kéménykürtőbe Ø 150 mm-es támasztógyűrű kéménykürtőbe Ø 200 mm-es támasztógyűrű kéménykürtőbe Ø 130 mm-es fali kéményrögzítő bilincs Ø 150 mm-es fali kéményrögzítő bilincs Ø 200 mm-es fali kéményrögzítő bilincs WA0ER M WA0ER M WA0ER M WA0OS WA0OS WA0OS WA0OS WA0OS WA0OS Ft Ft Ft Ft Ft Ft Ft Ft Ft Égéstermék elvezető csövek és szerelvények RM széria 81 Ø 130 mm-es kémény mozgató fül WA0OS Ft Ø 150 mm-es kémény mozgató fül WA0OS Ft Ø 200 mm-es kémény mozgató fül WA0OS Ft Ø mm-es Kéményhez támasztó konzol WA0OS Ft Bővítő idomok Ø 130/150 mm bővítő idom WA0OS Ft Ø 150/200 mm bővítő idom WA0OS Ft

82 Szabályozó rendszerek és tartozékaik A VICTRIX 50, 75, 90 és 115 kondenzációs kazán szabályozó tartozékait lásd a 8. oldalon! Szobatermosztátok Rendelési kód Listaár nettó Kézi vezérlésű szobatermosztát Ft Crono 7 heti programozású digitális szobatermosztát Ft Crono 7 vezeték nélküli heti programozású digitális szobatermosztát Ft Távvezérlők, szobatermosztát funkcióval Rendelési kód Listaár nettó Mini DRC heti programozású digitális távvezérlő Ft Super AMICO heti programozású digitális távvezérlő Ft AMICO V2 heti programozású digitális távvezérlő Ft AMICO V2 vezeték nélküli heti programozású digitális távvezérlő Ft Egyéb tartozékok Rendelési kód Listaár nettó 82 Telefonos modem vezetékes vonalhoz Telefonos modem mobil kártyához Ft Ft Külsőhőmérséklet-érzékelő Ft Egyéb tartozékok Rendelési kód Listaár nettó Többfunkciós relé panel Ft Egyfunkciós relé panel (Csak AMICO távvezérlővel együtt!) Ft Zóna vezérlő doboz Ft DIM V2 BASE fűtési zóna egység Ft DIM V2 2 fűtési zóna egység Ft DIM V2 TOP 2 fűtési zóna egység Ft DIM V2 3 fűtési zóna egység Ft DIM V2 TOP 3 fűtési zóna egység Ft DIM V2 ABT fűtési zóna egység Ft DIM V2 TOP ABT fűtési zóna egység Ft DIM V2 A2BT fűtési zóna egység DIM V2 TOP A2BT fűtési zóna egység (lásd oldal) Ft Ft

83 VICTRIX Zeus Superior VICTRIX Zeus 26 kw VICTRIX R VICTRIX kw és kw X VICTRIX Superior kw és kw X HERCULES Condensing kw és kw Solar ZEUS/AVIO kw ZEUS Superior kw EOLO / NIKE Star kw EOLO / NIKE Mini kw és kw X DIM V2 BASE / 2/ 3 DIM V2 ABT / A2BT Mini DRC távvezérlő Heti programozású digitális szobatermosztát távvezérlő funkcióval Szobatermosztát: - két hőmérséklet (komfort és csökkentett) - kézi vagy automata (programozott) üzemmód - pillanatnyi helyiség hőmérséklet kijelzése - pontos idő és nap kijelzése Távvezérlés: - kívánt HMV és maximális fűtővíz hőmérséklet beállítása - kazán üzem kijelzés (készenlét / melegvíz / fűtés) - kazán és rendszer hiba kijelzés Crono 7 Heti programozású digitális szobatermosztát - két hőmérséklet (komfort és csökkentett) - kézi vagy automata (programozott) üzemmód - pillanatnyi helyiség hőmérséklet kijelzése - napi beállított időprogram, pontos idő és nap kijelzése SUPER Amico távvezérlő Heti programozású digitális szobatermosztát távvezérlő funkcióval Szobatermosztát: - két hőmérséklet (komfort és csökkentett) - kézi vagy automata (programozott) üzemmód - pillanatnyi helyiség hőmérséklet és páratartalom kijelzése - napi beállított időprogram, pontos idő és nap kijelzése Távvezérlés: - kívánt HMV és fűtővíz hőmérséklet beállítása - jelleggörbe programozás az időjárásfüggő szabályzáshoz - kazán üzem kijelzés és HMV készítés időzítése - Legionella baktériumok elleni védelem - öntanuló funkció és automatikus jelleggörbe módosítás - fűtési rendszer tehetetlenségének beállíthatósága 83 Amico V2 távvezérlő Heti programozású digitális szobatermosztát távvezérlő funkcióval Szobatermosztát: - két hőmérséklet (komfort és csökkentett) - kézi vagy automata (programozott) üzemmód - pillanatnyi helyiség hőmérséklet kijelzése - napi beállított időprogram, pontos idő és nap kijelzése Távvezérlés: - Opentherm kompatibilis kommunikáció - kívánt HMV és fűtővíz hőmérséklet beállítása - jelleggörbe programozás az időjárásfüggő szabályzáshoz - kazán üzem kijelzés és HMV készítés időzítése - öntanuló funkció és automatikus jelleggörbe módosítás - fűtési rendszer tehetetlenségének beállíthatósága

84 Árajánlatért hívja területi képviselőnket! Nyugat-Magyarországon Közép-Magyarországon Kelet-Magyarországon Műszaki kérdéssel kapcsolatban hívja tanácsadóinkat! Műszaki szaktanácsadás Minden Immergas termék a vonatkozó EU előírásoknak és szabványoknak maradéktalanul megfelelve lett kifejlesztve és legyártva a maximális üzembiztonság érdekében. A termék élettartama alatt a teljesítményt külső tényezők befolyásolják, például a víz keménysége, a rendszer vízkövesedés stb. A kiadványban szereplő műszaki adatok a helyi előírásoknak megfelelően szabályosan szerelt új termékekre vonatkoznak. Megjegyzés: Javasoljuk a rendszeres karbantartást! Tekintettel a folyamatos fejlesztői tevékenységre, az Immergas fenntartja a jogot arra, hogy termékei műszaki jellemzőit előzetes bejelentés nélkül megváltoztathassa! Kód: P12041 (verziószám: 1.00) /01 Immergas Hungária Kft Szigetszentmiklós, Rádió u. 1/B. Tel Fax Ügyfélszolgálat: IMMERGAS SPA - ITALY CERTIFIED COMPANY UNI EN ISO 9001:2000 Gázkészülékek és tartozékaik tervezésének, gyártásának és az értékesítés utáni szolgáltatásainak minősítésére.
