Telepítési útmutató. DEVIlink CC. Központi vezérlő.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Telepítési útmutató. DEVIlink CC. Központi vezérlő. www.devi.com"

Átírás

1 DEVIlink CC Központi vezérlő

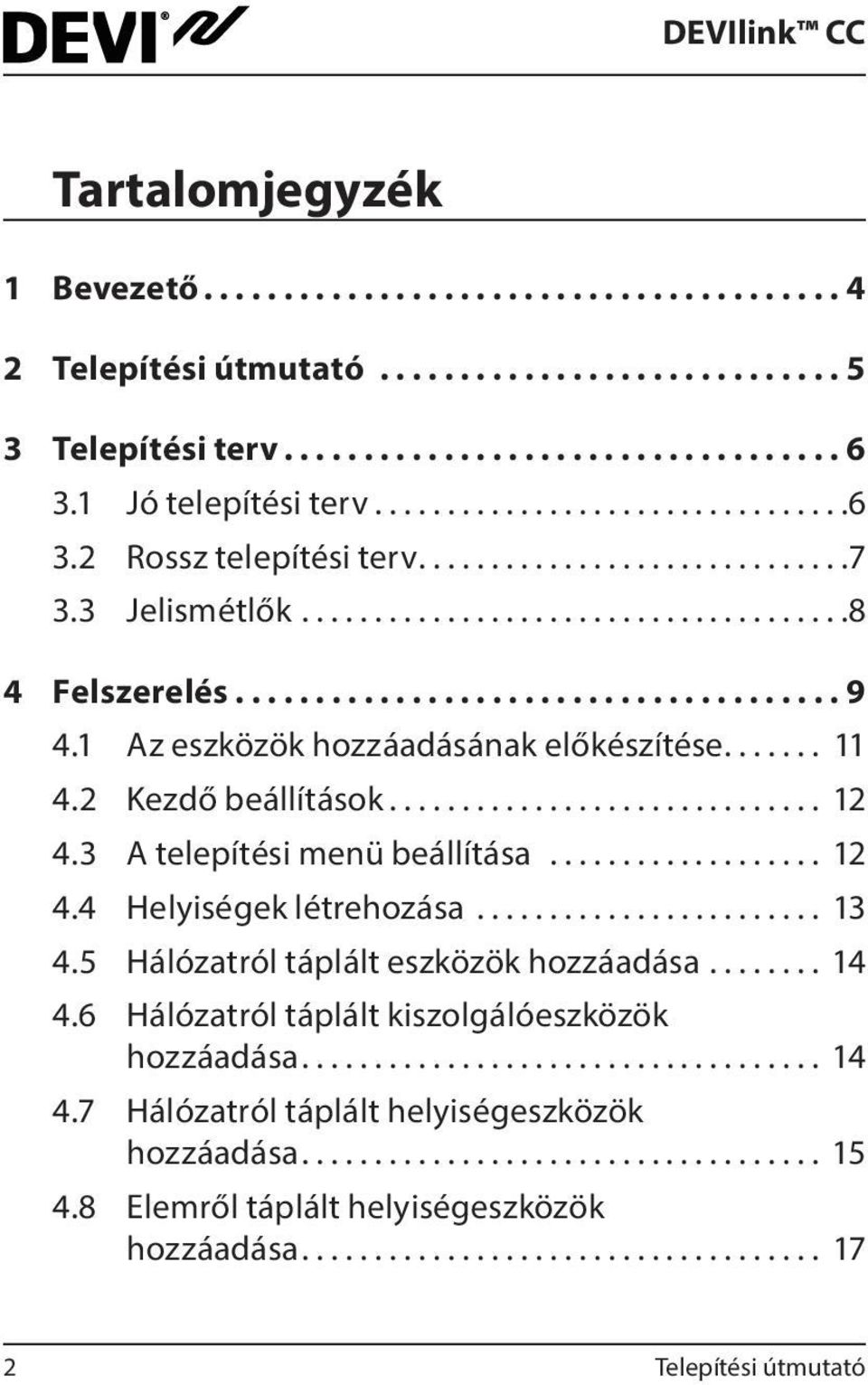

2 Tartalomjegyzék 1 Bevezető Telepítési terv Jó telepítési terv Rossz telepítési terv Jelismétlők Felszerelés Az eszközök hozzáadásának előkészítése Kezdő beállítások A telepítési menü beállítása Helyiségek létrehozása Hálózatról táplált eszközök hozzáadása Hálózatról táplált kiszolgálóeszközök hozzáadása Hálózatról táplált helyiségeszközök hozzáadása Elemről táplált helyiségeszközök hozzáadása

3 4.9 Hálózati teszt elvégzése A telepítés befejezése Már meglévő telepítés módosítása Eszközök hozzáadása már létrehozott helyiséghez A hőszabályozás paramétereinek módosítása A helyiség eszközeinek vagy a kiszolgálóeszköznek az eltávolítása A DEVIlink CC gyári alaphelyzetbe állítása A szoftververzió frissítése 24 7 Figyelmeztetések Riasztást jelző ikonok Műszaki adatok és jóváhagyások 28 9 Garancia Hulladék-eltávolítási útmutatás 30 3

4 1 Bevezető A DEVIlink egy programozható, vezeték nélküli fűtésvezérlő rendszer lakóépületekhez (max. kb. 300 m2). A DEVIlink CC a központi vezérlőegység. Színes érintőképernyővel rendelkezik, amelyről az egész rendszer vezérelhető. A szerelési útmutató a DEVIlink CC központi vezérlőre vonatkozó összes információt és üzembe helyezésének lépéseit tartalmazza. Végigvezeti Önt a vezeték nélküli rendszer kezelésével kapcsolatos javaslatokon és fontos tudnivalókon, valamint bemutatja a rendszer konfigurációját a rendszer megfelelő és megbízható működése érdekében.! A különböző helyiség-eszközök és kiszolgálóeszközök csatlakoztatásának módja azok leírásában található. Az utasításokból az is kiderül, hogy az adott készülék helyiség eszköznek vagy kiszolgálóeszköznek tekintendő-e. A gomb a telepítés során bármikor használható. 4

5 Telepítés előtt mindig keresse a szoftver legfrissebb verzióját a honlapon. Tájékozódjon "6 A szoftververzió frissítése". 2 A jelek erőssége a legtöbb alkalmazáshoz megfelelő, de a vezeték nélküli jelek a DEVIlink CC központi vezérlőtől a helyiségek eszközeiig érve azonban gyengülnek, az épületben ráadásul akadályok is előfordulhatnak, amelyek szintén gyengíthetik a vételt. A legjobb teljesítmény eléréséhez a tervezés és a telepítés során tartsa szem előtt a következőket: Max. 30 m távolság legyen az eszközök között. A vevőeszközöket lehetőség szerint az adóeszközökkel szemben található falra vagy a következő falra kell szerelni. Az épület szerkezetében található fémtárgyak gyengíthetik a vezeték nélküli jeleket. A vasbeton falak és padlók jelentősen gyengítik a jelek erősségét szinte minden típusú építőanyag gyengíti a jeleket bizonyos mértékben. Az épület sarkai is gyengíthetik a vezeték nélküli jeleket, a nagy távolságokból vagy a nem megfelelő visszaverési tulajdonságokból kifolyólag. 5

6 Megjegyzés! A fenti utasítások iránymutatásként szolgálnak, hiszen a vezeték nélküli kapcsolat minősége számos tényező függvénye. 3 Telepítési terv! A tényleges telepítés megkezdése előtt a DEVI javasolja telepítési terv készítését. 1. Készítse el a helyiségek összes (hálózatról és elemről táplált) eszközének telepítési tervét. 2. A telepítési tervben a DEVIlink CC központi vezérlőt központi helyre tervezze. 3. A telepítési tervben legyenek jelismétlők (ha szükség van ezekre). A DEVI javasolja legalább egy jelismétlő elhelyezését a központi vezérlőtől számított 5 méteren belül. 3.1 Jó telepítési terv A DEVIlink CC központi vezérlő és a többi vezeték nélküli DEVI egység között nincsenek fémtárgyak. A DEVIlink CC központi vezérlő a tervben a lehető legközpontibb helyen van (max. 30 m távolság van az eszközök között). A vezeték nélküli jelek a falakon keresztül a lehető legkisebb átlós távolságban futnak. 6

7 RS érzékelő (helyiségeszköz) living connect (helyiségeszköz) DEVIlink HC (kiszolgálóeszköz) DEVIlink CC living connect (helyiségeszköz) 3.2 Rossz telepítési terv A DEVIlink CC központi vezérlő és a többi vezeték nélküli DEVI egység között fémtárgyak vannak. A DEVIlink CC központi vezérlő a tervben nem központi helyen van. A falakon átlós áthaladás. RS érzékelő (helyiségeszköz) living connect (helyiségeszköz) Danfoss link HC (kiszolgálóeszköz)!!! living connect (helyiségeszköz) DEVIlink CC 7

8 3.3 Jelismétlők A jelismétlő felerősíti a vezeték nélküli jelet, ha a DEVIlink CC központi vezérlő és a többi vezeték nélküli, hálózatról táplált DEVI eszköz között nem építhető ki megfelelő kapcsolat. A jelismétlők rendelési kódja: 088U0230. A jelismétlők elhelyezése Tervrajzszerű nézet, földszintes épület RS FT living connect HC RS RU CC RS FT RS FT living connect CC - központi vezérlő FT - padlótermosztát (helyiségi eszköz) HC - hidronikus vezérlő (kiszolgálóeszköz) RS - helyiségérzékelő (helyiségi eszköz) RU - jelismétlő (kiszolgálóeszköz) living connect - radiátortermosztát (helyiségi eszköz) 8

9 Keresztmetszeti nézet, többemeletes épület FT RU RS RS CC FT 4 Felszerelés A DEVIlink CC fali (PSU) vagy hálózati (NSU) tápegységgel is szerelhető.! Ne telepítse fürdőszobába A DEVIlink CC központi vezérlőt ne érje közvetlen napfény cm-es magasságban telepítse 9

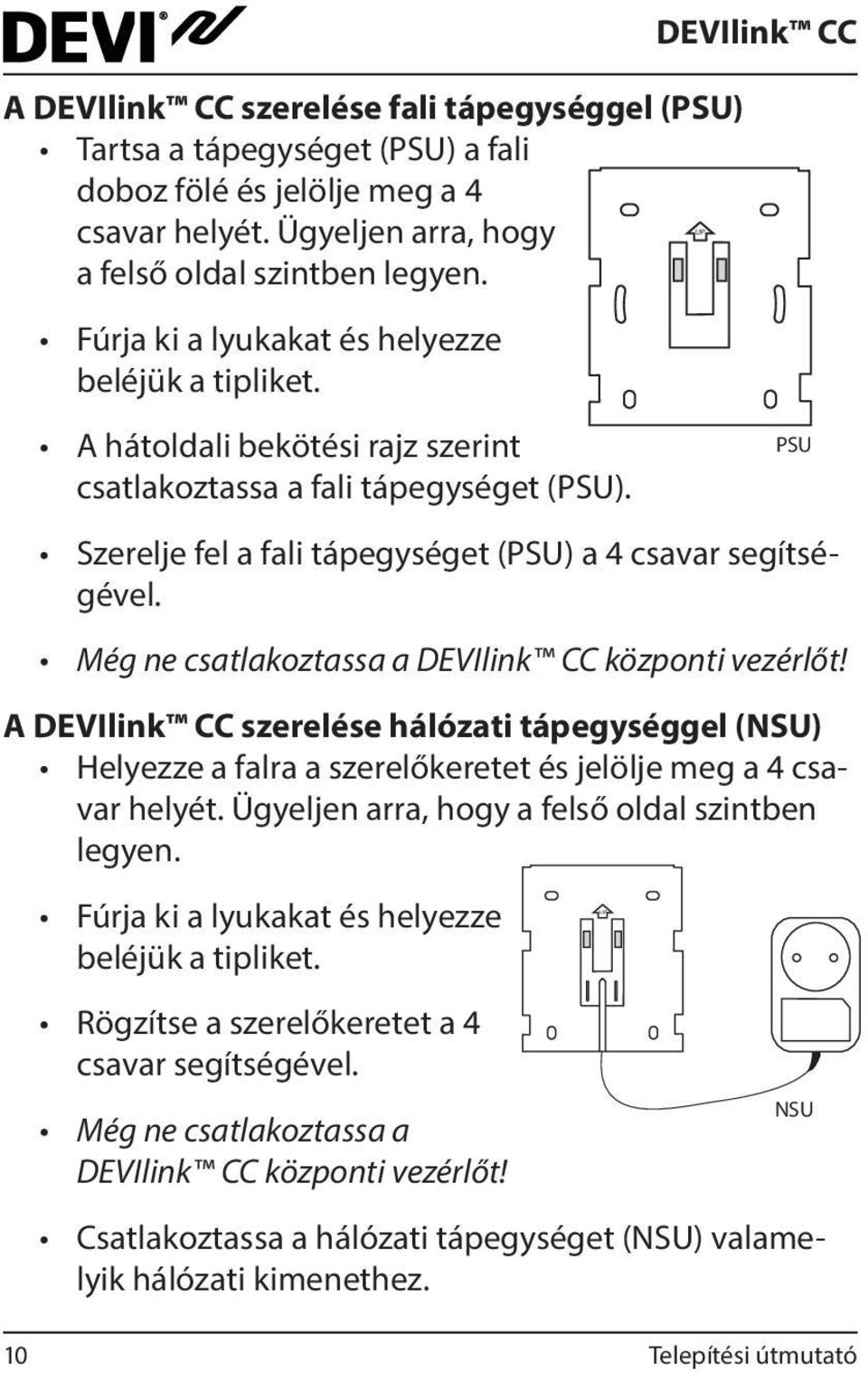

10 UP A DEVIlink CC szerelése fali tápegységgel (PSU) Tartsa a tápegységet (PSU) a fali doboz fölé és jelölje meg a 4 UP csavar helyét. Ügyeljen arra, hogy a felső oldal szintben legyen. Fúrja ki a lyukakat és helyezze beléjük a tipliket. A hátoldali bekötési rajz szerint csatlakoztassa a fali tápegységet (PSU). DEVIlink CC Szerelje fel a fali tápegységet (PSU) a 4 csavar segítségével. Még ne csatlakoztassa a DEVIlink CC központi vezérlőt! A DEVIlink CC szerelése hálózati tápegységgel (NSU) Helyezze a falra a szerelőkeretet és jelölje meg a 4 csavar helyét. Ügyeljen arra, hogy a felső oldal szintben legyen. Fúrja ki a lyukakat és helyezze beléjük a tipliket. Rögzítse a szerelőkeretet a 4 csavar segítségével. Még ne csatlakoztassa a DEVIlink CC központi vezérlőt! Csatlakoztassa a hálózati tápegységet (NSU) valamelyik hálózati kimenethez. PSU NSU 10

11 4.1 Az eszközök hozzáadásának előkészítése Az eszközök DEVIlink rendszerhez történő hozzáadásakor a DEVIlink CC és az adott eszköz közötti távolság nem lehet több 1,5 méternél. Ehhez nyújt segítséget a DEVIlink elemes tápegység (BSU), mint telepítési eszköz. 1. Csúsztassa le a fedelet és helyezze be az elemeket. 2. Helyezze vissza a fedelet és rögzítse a DEVIlink elemes tápegységet (BSU) a DEVIlink CC hátlapjára. x ,5 V AA Az üzembe helyezéshez fordítsa a DEVIlink elemes tápegységen (BSU) található kapcsolót ON (bekapcsolt) helyzetbe. A DEVIlink CC ezután beindul. Ez körülbelül 30 másodpercbe telik. Az elemes tápegység (BSU) rendelési kódja: 014G

12 4.2 Kezdő beállítások 1 Nyelv kiválasztása Lefelé görgetés a kiválasztáshoz 2 Ország kiválasztása Lefelé görgetés a kiválasztáshoz A dátum és az idő kiválasztása 3 A dátum és az idő beállítása 4.3 A telepítési menü beállítása 12

13 Óvatos húzza le a DEVIlink CC előlapját az előlap sarkainál fogva. A szervizterületre történő belépéshez tartsa lenyomva a [SETUP] gombot 3 másodpercig. 4.4 Helyiségek létrehozása A DEVI javasolja, hogy az eszközök hozzáadása előtt hozza létre az összes helyiséget. 1 Üzemelési opciók Helyiségek és eszközök 2 Helyiségek és eszközök Új helyiség hozzáadása A helyiség nevének szerk. 3 A helyiség nevének megadása/szerk. Tipp! A szokásos helyiségnevek listája itt érhető el: ABC. 13

14 4.5 Hálózatról táplált eszközök hozzáadása DEVIlink CC Párosítsa össze az eszközöket a DEVIlink CC központi vezérlővel. Kezdje a DEVIlink CC központi vezérlőhöz legközelebbi eszközzel, majd az azután legközelebbivel stb Hálózatról táplált kiszolgálóeszközök hozzáadása Először mindig jelismétlő eszközöket csatlakoztasson!! Táplálja meg az összes kiszolgálóeszközt és az összes helyiségeszközt (a hálózatról és az elemről tápláltakat egyaránt). A DEVIlink CC számos különböző típusú kiszolgálóeszközzel kompatibilis, ilyenek az elektromos berendezések egyszerű be-/kikapcsoló eszközei, a jelismétlők, valamint a hidronikus rendszerek és egyéb alrendszerek vezérlői. 14

15 A szervizterületre történő belépéshez tartsa lenyomva a [SETUP] gombot 3 másodpercig. 1 Üzemelési opciók Helyiségek és eszközök 2 Helyiségek és eszközök Kiszolgálóeszköz hozzáadása Kiszolgálóeszköz hozzáadása 3 Regisztráció indítása Az eszköz nevének szerk. 4 Az eszköz nevének megadása / szerk. 4.7 Hálózatról táplált helyiségeszközök hozzáadása Egy adott helyiségeszköz annak a helyiségnek a hőmérsékletét szabályozza, ahová telepítve van. A jel útjának biztosításához a helyiségek összes eszközét konfigurálni kell, a telepítési tervnek megfelelően. Kezdje a DEVIlink CC központi vezérlőhöz legközelebbi eszközzel, majd az azután legközelebbivel stb. 15

16 1 Helyiség konfigurálása Helyiségeszköz 2 Helyiségeszköz Lefelé görgetés a kiválasztáshoz 3 Helyiségeszköz hozzáadása Regisztráció indítása Helyiségeszköz 4 A konfiguráció érvényes Nyomja meg a jelet. Megjegyzés! A be-/kikapcsoló relék csak a végfelhasználói menüben láthatók. Megjegyzés! A DEVIlink CC a helyiségben telepített eszközök típusától függően automatikusan kiválasztja a szabályozási alapelvet. A szabályozási alapelv módosításáról tájékozódjon "5.2 A hőszabályozás paramétereinek módosítása". 16

17 4.8 Elemről táplált helyiségeszközök hozzáadása Az elemről táplált helyiségeszközöket szobáról, szobára adja hozzá a rendszerhez. 4.9 Hálózati teszt elvégzése A telepítés befejezése után végezzen hálózati tesztet annak ellenőrzésére, hogy az összes hozzáadott eszköz és a DEVIlink CC közötti kommunikáció megbízhatóan működik-e. Megjegyzés! Ne végezzen hálózati tesztet a DEVIlink CC végső helyzetbe szerelése és csatlakoztatása előtt. Ügyeljen arra, hogy a living connect eszközök (ha vannak) ne legyenek szerelési üzemmódban (tájékozódjon az adott living connect útmutatójában). 1. Kapcsolja le az elemes tápegységet. 2. Csúsztassa a DEVIlink CC központi vezérlőt az előzőleg felszerelt szerelőkeretre. 3. A DEVIlink CC most már meg van táplálva. 4. Vegye le az előlapot, majd a szervizterületre történő belépéshez tartsa lenyomva a [SETUP] gombot 3 másodpercig. 17

18 A hálózat teljesítményével kapcsolatos kétség esetén javasoljuk, hogy a telepítés véglegesítése előtt végezzen hálózati tesztet. 1 Üzemelési opciók Állapot és diagnosztika Állapot és diagnosztika 2 Hálózat Vezeték nélküli hálózat állapota 3 Hálózati teszt indítása A hálózati teszt végeztével a DEVIlink CC megvárja az összes elemmel táplált eszköz felébredését és jelentését. Kövesse a képernyőn megjelenő utasításokat. Ha a hálózati teszt rendben fut, nincs szükség egyéb lépés megtételére. Ha a hálózati teszt lassan fut, a DEVIlink CC végigvezeti Önt a hibaelhárítás lépésein és hasznos tippeket ad a folyamat meggyorsítására. 18

19 4.10 A telepítés befejezése A telepítés bezárásához nyomja meg a [SETUP] gombot. 1 10:15 5 Már meglévő telepítés módosítása 5.1 Eszközök hozzáadása már létrehozott helyiséghez Vegye le az előlapot, majd a szervizterületre történő belépéshez tartsa lenyomva a [SETUP] gombot 3 másodpercig. 1 Üzemelési opciók Helyiségek és eszközök 2 Helyiségek és eszközök Már létrehozott helyiség kezelése 19

20 Már létrehozott helyiség kezelése 3 Már létrehozott helyiség konfigurálása 4 Helyiség kiválasztása Helyiség kiválasztása 5 Helyiség konfigurálása Helyiségeszközök 6 Helyiségeszközök Eszköz hozzáadása 7 Helyiségeszköz hozzáadása Regisztráció indítása Folytassa, amíg az összes új eszközt hozzá nem adta a kívánt helyiséghez.! A telepítés módosítása után végezzen hálózati tesztet. 20

21 5.2 A hőszabályozás paramétereinek módosítása Vegye le az előlapot, majd a szervizterületre történő belépéshez tartsa lenyomva a [SETUP] gombot 3 másodpercig. 1 Üzemelési opciók Helyiségek és eszközök 2 Helyiségek és eszközök Már létrehozott helyiségek kezelése 3 Helyiség kiválasztása Helyiség kiválasztása 4 Helyiség konfigurálása Fűtésszabályozás 5 Fűtésszabályozás Beállítás kiválasztása 21

22 Előrelátó (intelligens) szabályozás: Az előrelátó szabályozás bekapcsolt állapotában a rendszer automatikusan előrejelzi a fűtés bekapcsolódásának szükséges időpontját a helyiség kívánt hőmérsékletének kívánt időpontban történő eléréséhez (minden fűtőtípus esetében). Maximális padlóhőmérséklet: Az alapbeállítás 35 C (elektromos padlófűtés). Szabályozási típus: Csak az elektromos fűtőrendszerekkel kapcsolatban. Megjegyzés! A PIN kód [0044] használatával lehetséges a következő szabályozási típusok közötti váltás: Helyiségérzékelő (csak a helyiség hőmérséklete alapján szabályoz) csak, ha DEVIlink RS van felszerelve (hidronikus padlófűtés), vagy DEVIlink RS + DEVIlink FT (elektromos fűtés). Padlóérzékelő (csak a padló hőmérséklete alapján szabályoz) csak, ha DEVIlink FT/S van felszerelve. Helyiség+padló (biztosítja a min. padlóhőmérsékletet, ezzel párhuzamosan szabályozza a helyiség hőmérsékletét) ha DEVIlink RS + DEVIlink FT/S van felszerelve. Hidronikus padlófűtés esetén ellenőrizze, hogy a padló gyártója nem ír-e elő egy bizonyos max. padlóhőmérsékletet. Ez termosztát által vezérelt keverőcsap beszerelésével biztosítható. 22

23 5.3 A helyiség eszközeinek vagy a kiszolgálóeszköznek az eltávolítása A legjobb módszer az eszközök eltávolítására: Az egyes eszközöket az eszközön található bármely gomb lenyomva tartásával el lehet távolítani úgy, hogy közben be-/kikapcsolja az adott eszközt. Visszakapcsolás után tartsa lenyomva bármelyik gombot körülbelül 5 másodpercig. A hibás vagy hiányzó eszközök eltávolításának alternatív módszere (ha a fenti módszerrel nem lehetséges): Vegye le az előlapot, majd a szervizterületre történő belépéshez tartsa lenyomva a [SETUP] gombot 3 másodpercig. 1 Üzemelési opciók Helyiségek és eszközök 2 Helyiségek és eszközök Eszközök kezelése 3 Eszközök kezelése Eszköz eltávolítása 4 Eszközök eltávolítása Nem működő eszköz törlése 23

24 Az eszközök cseréjéhez az eszközök összes beállításának megtartásával használja az [Eszköz cseréje] funkciót és kövesse a képernyőn megjelenő utasításokat. A funkció használatával az új eszköz megtartja az adott eszköz összes beállítását. 5.4 A DEVIlink CC gyári alaphelyzetbe állítása! A összes hozzárendelt helyiség és minden hozzáadott eszköz ki lesz törölve a rendszerből! Javasoljuk, hogy a gyári alaphelyzetbe állítás vagy a DEVIlink CC cseréje előtt törölje egyenként az összes eszközt. Vegye le az előlapot és tartsa lenyomva a DEVIlink CC jobb oldalán található visszaállító gombot, amíg a vezérlő hangjelzést nem ad. Ezzel minden helyiség törlésre került, a DEVIlink CC pedig visszaállítódott gyári alaphelyzetbe. 6 A szoftververzió frissítése A DEVIlink szoftver frissíthető. Az új szoftververziókat a honlapon tesszük közzé. 1. Töltse le a szoftver frissítését egy pendrive-ra, majd helyezze a pendrive-ot az USB-kimenetbe. 2. Vegye le az előlapot, majd a szervizterületre történő belépéshez tartsa lenyomva a [SETUP] gombot 3 másodpercig. 24

25 1 Üzemelési opciók Szoftver 2 Szoftver Szoftverfrissítés 4 Szoftver frissítése USB-memória csatlakoztatása 5 Szoftver frissítése Frissítés indítása 6 Frissítés megerősítése Szoftver frissítése most! 25

26 7 Figyelmeztetések! Figyelmeztetéskor vagy riasztáskor sárga, riasztást jelző ikon jelenik meg a készenléti képernyőn. Kövesse az eljárást, hogy több információhoz jusson. 1! 2 Indítás Ház szabályozása 3 Ház szabályozása Riasztások 26

27 7.1 Riasztást jelző ikonok Az elem töltöttségével kapcsolatos figyelmeztetés Az elem töltöttsége kritikusan alacsony Az elem töltöttsége alacsony Az eszköz nem válaszol Túl sok nem működő eszköz A fűtés kikapcsolt a helyiségben Gombok zárva / korlátozott működés Kézi működtetés A padlóhőmérséklet ikonja A helyiség hőmérsékletének ikonja TRV ikonja 27

28 8 Műszaki adatok és jóváhagyások DEVIlink CC DEVIlink CC Működési feszültség 15 V DC ±10% Készenléti áramfogyasztás Képernyő Környezeti hőmérséklet Tárolási hőmérséklet Teszthőmérséklet (golyós nyomáspróba) Szennyeződési fok Átviteli frekvencia Átviteli távolság Jelismétlők max. száma egy láncban Átviteli teljesítmény Szoftver besorolása IP besorolás 21 Méretek Tömeg Max. 2 W 3,5 hüvelykes színes TFT érintőképernyő -10 és +40 C között -20 és +65 C között 75 C 2 (lakossági használat) 868,42 MHz Legfeljebb 30 m 3 Max. 1 mw A 125 x 107 x 25 mm 179 g 28

29 DEVIlink PSU (fali) Működési feszültség Ajánlott biztosíték V AC 50/60 Hz Max. 16 A Kimeneti feszültség 15 V DC ±10% Készenléti áramfogyasztás Max. terhelés Kábelspecifikációk Max. 0,15 W 10 W Ajánlott 1,5 mm 2, max. 2 x 2,5 mm 2 DEVIlink NSU (hálózati adapter) Működési feszültség V AC 50/60 Hz Ajánlott biztosíték Max. 16 A Kimeneti feszültség 15 V DC ±10% Készenléti áramfogyasztás Max. 0,3 W Kábelhossz 2,5 m Max. terhelés 7 W DEVIlink BSU (elemes tápegység) Kimeneti feszültség 15 V DC ±10% Elemek száma 10 x AA 29

30 A DEVIlink CC a biztonság és az elektromágneses összeférhetőség (EMC) követelményei szempontjából megfelelt az EN és az EN szerinti teszteknek. 9 Garancia 10 Hulladék-eltávolítási útmutatás 30

31 Danfoss Kft. Váci út Budapest Telefon: +36 (1) Fax: +36 (1) A Danfoss nem vállal felelősséget a katalógusokban, brosúrákban és egyéb nyomtatott anyagokban előforduló esetleges hibákért. A Danfoss fenntartja a jogot arra, hogy értesítés nélkül módosítsa termékeit. Ez vonatkozik a már megrendelt termékekre is azzal a feltétellel, hogy a módosítások végrehajtása nem jár a megállapodás szerinti specifikációk szükségszerű módosításával. A jelen dokumentumban előforduló valamennyi védjegy a megfelelő cég tulajdona. A DEVI és a DEVI logó a Danfoss A/S védjegye. Minden jog fenntartva. Telepítési útmutató & VICKA347 Produced by Danfoss 04/

32 * * DEVIlink CC with PSU 140F1076 HU Central Controller 15V 50-60Hz -10 C to +40 C 16 A IP 21 Product documentation dma Designed in Denmark for Danfoss A/S
