1 MAKING MODERN LIVING POSSIBLE Danfoss Link CC Central - Központi Controller vezérlő Installation Szerelési útmutató Guide DANFOSS HEATING SOLUTIONS

2

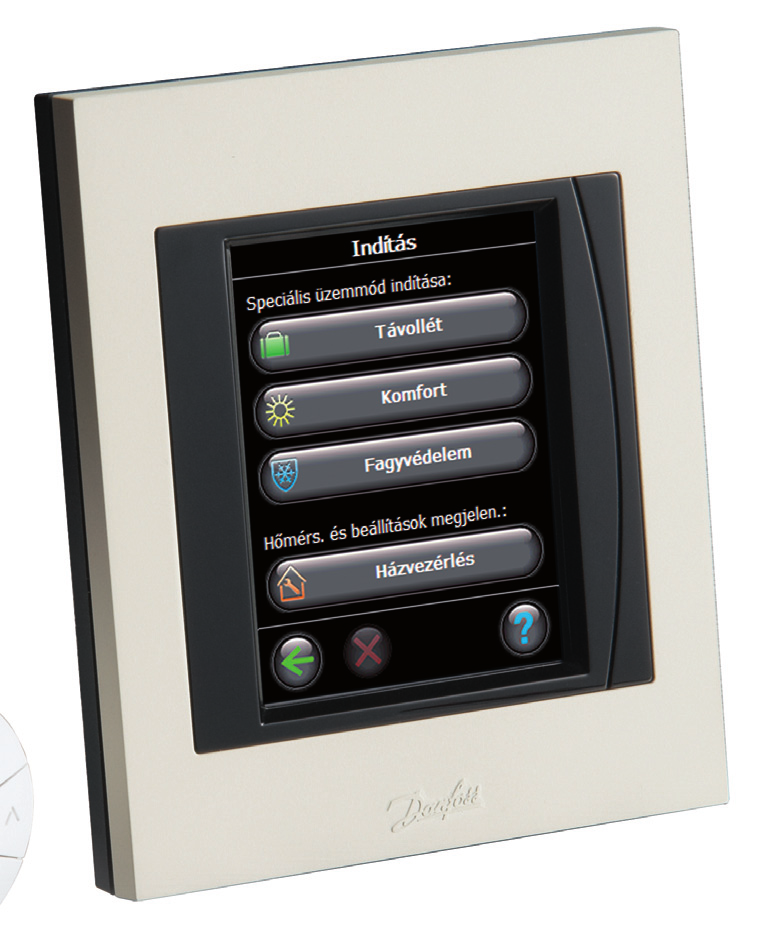

3 Danfoss Link CC - Bevezetés Tartalomjegyzék Bevezetés...3 Szerelés...4 Konfigurálás 1: Eszköz csatlakoztatása a rendszerhez...5 2: Ország, nyelv, dátum/idő beállítása...5 3: Szervizmenü indítása...5 4: Helyiség hozzáadása a rendszerhez...6 5: Jelismétlők alkalmazása...6 6: Helyiségeszköz hozzáadása...7 7: Kiszolgálóeszköz hozzáadása...8 8: Hálózatteszt végrehajtása...9 9: Szerelés befejezése...9 Beállítások módosítása 1: Eszköz hozzáadása meglévő helyiséghez : A fűtés-szabályozás paramétereinek megváltoztatása : Eszköz eltávolítása/újraindítása : A Danfoss Link CC gyári beállításainak visszaállítása Szoftverfrissítés Figyelmeztetések Műszaki adatok Hulladékkezelés Bevezetés A Danfoss Link rendszerrel lakóépületek, kisebb irodaépületek vezeték nélküli fűtésszabályozása valósítható meg. A Danfoss Link CC a Danfoss Link rendszer központi egysége. A színes érintőképernyő segítségével állíthatók be a rendszer paraméterei. A Danfoss Link CC vezeték nélküli hálózaton kommunikál a Danfoss Link rendszer többi elemével. VISGL47 Danfoss 08/2010 3

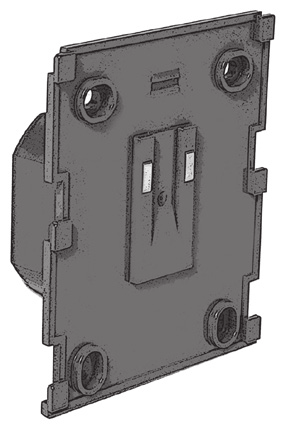

4 Danfoss Link CC - Szerelés Szerelés A Danfoss Link vezeték nélküli fűtésvezérlő-rendszer hatóköre a legtöbb alkalmazás esetében megfelelő; ennek ellenére a különböző épületek sajátosságai, berendezési tárgyai befolyásolhatják az eszközök egymással történő kommunikációját és az adási távolságot. Amennyiben kommunikációs probléma lépne fel szükséges lehet a Danfoss által ajánlott egyéb kiegészítőkre (pl. jeltovábbítókra). Extrém esetben előfordulhat, hogy a vezeték nélküli rendszer nem lesz alkalmas az Ön rendszerének vezérlésére. Kérjük vegye figyelembe az alábbiakat a Danfoss Link CC elhelyezésekor: Ne szerelje a Danfoss Link CC készüléket közvetlen napsütések kitett falfelületre! A beépítési magasság tipikusan cm. Figyelem! Ne helyezze feszültség alá a Danfoss Link CC-t, míg a leírásban nem kap erre utasítást. Ne távolítsa el a védőfóliát az érintőképernyőről, hagyja azt a végfelhasználóra. A Danfoss Link CC falba süllyeszthető (PSU), vagy konnektorba dugható tápegységgel szerelhető be. A Danfoss Link CC beépítése süllyeszthető PSU-val: Tegye a PSU-t a fali dobozra és jelölje be a 4 csavar helyét. Ügyeljen a helyes elhelyezésre. Szükség esetén fúrjon lyukat a rögzítéshez és használjon tiplit. Kösse rá az elektromos hálózatra a PSU tápot, a rajta lévő rajz szerint. Rögzítse a tápot 4 csavar segítségével. A Danfoss Link CC beépítése konnektorba dugható táppal (NSU): Tegye az NSU-t a falra és jelölje be a 4 csavar helyét. Ügyeljen a helyes elhelyezésre. Fúrjon lyukakat a jelölt helyekre és helyezzen beléjük tiplit. Rögzítse a hátlapot 4 csavarral. Még ne rakja rá a Danfoss Link CC egységet! Dugja be a konnektorba az NSU tápegységet. Danfoss Link PSU (falba építhető tápegység) Danfoss Link NSU (konnektorba dugható tápegység) 4 VISGL47 Danfoss 08/2010

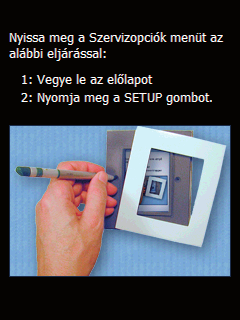

5 Danfoss Link CC - Konfigurálás 1: Eszköz csatlakoztatása a rendszerhez Figyelem! Ne konfigurálja a Danfoss Link CC-t, amíg az összes helyiségeszközt nem szerelte fel! Ha a Danfoss Link rendszerhez készüléket szeretne hozzáadni a CC-nek 1,5 méteren belül kell lenni a csatlakoztatandó eszköztől. Ez a szerelői kiegészítőként kapható Danfoss Link BSU elemes táp segítségével oldható meg. Csúsztassa el az elemtartó fedelet, és helyezzen 10 db vadonatúj AA ceruzaelemet a BSU-ba. Figyeljen a helyes polaritásra. Csúsztassa vissza a fedelet és helyezze a BSU-t a Danfoss Link CC hátuljára. Ha készen áll a programozásra állítsa a BSU kapcsolóját ON állásba. A Danfoss Link CC rendszer beindítja magát, a teljes betöltés percekig is eltarthat, kérjük legyen türelemmel 2: Ország, nyelv, dátum/idő beállítása 1. Válassza ki az országot 2. Válassza ki a nyelvet. 3. Állítsa be a dátumot és az időt. 3: Szervizmenü indítása Óvatosan távolítsa el a Danfoss Link CC fedlapját. Egy toll segítségével nyomja meg és tartsa lenyomva 3 mp.-ig az állítógombot, hogy elindíthassa a szervizmenüt. Ha a konfigurálás közben elakad, vagy nem világos valami, a jobb sarokban lévő megnyomásával további segítséget kaphat. A Danfoss Link rendszerrel kétféle módon lehet a csatlakoztatott eszközöket vezérelni: 1. Fűtésvezérlés: helyiségek fűtésére használható készülékek vezérlése, időzítése. További információt a Konfigurálás 4: Helyiség hozzáadása a rendszerhez részben talál. 2. KI/BE vezérlés: különböző elektromos készülékek ki/be kapcsolása, időzített kapcsolása. Bővebb információ a Konfigurálás 7: Kiszolgálóeszköz hozzáadása résznél. Ha a világít az éppen aktuális funkcióról/beállításról kaphat bővebb információt, segítséget. VISGL47 Danfoss 08/2010 5

6 Danfoss Link CC - Konfigurálás 4: Helyiség hozzáadása a rendszerhez Elsőként hozza létre az összes helyiséget a kívánt sorrendben, mielőtt eszközöket adna a rendszerhez. Javasoljuk, hogy készítsen egy tervet az egyes helyiségekben lévő egységek elhelyezkedéséről, feltüntetve az egységek típusát. Ennek segítségével az egységek konfigurálása könnyebbé válik. 1. Válassza Helyiségek és eszközök 2. Válassza Új helyiség hozzáadása 3. Adja meg a helyiség nevét 5: Jelismétlők alkalmazása Vezeték nélküli rendszer használatakor néhány dolgot figyelembe kell venni a legjobb hatásfok érdekében: Az eszközök között lévő maximális 30 m-es hatótávolságot ne lépje túl. A vevőkészülékek szemben, vagy a fal átellenes oldalán legyenek az adókészülékkel. Az épületszerkezetben lévő fém elemek csökkenthetik a jelerősséget. Vasbeton falak és födémek jelentősen tompítják a jelátvitelt, többé-kevésbé mindennemű építőelem ronthat a jelerősségen. A helyiségek egymáshoz viszonyított helyzete, valamint a sarkok is akadályozhatják a megfelelő kommunikációt, akár a távolság, akár jelek elnyelése miatt. Az elektromos hálózatra csatlakoztatott egységek jelismétlőként is funkcionálnak, anélkül, hogy címzett jelismétlőként lennének beépítve (bővebben az adott készülék útmutatójában). Szükség esetén az eszköz címzett jelismétlőként is csatlakoztatható - lásd Konfigurálás 7: Kiszolgálóeszköz hozzáadása Example Példa a jeltovábbítási of repeating láncra structure Danfoss Link CC ) ) ) ) ) ) ) ) ) Danfoss Link HC Danfoss Link FT ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) Danfoss Link HR Danfoss Link PR ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) Max. 3 repeaters can be used between CC and the receiving device. Maximum 3 jelismétlő használható a CC és a vevőkészülék között. ) ) ) ) ) ) ) ) ) ) ) ) ) Danfoss Link RU ) ) ) ) ) ) ) ) ) ) Danfoss Link RS Danfoss Living Connect Figyelem! Elsőként elektromos tápellátásra kötött készülékeket csatlakoztassa akár normál, akár címzett jelismétlőként szeretné használni. Ha egy készüléket jelismétlőként telepít, végezzen hálózattesztet a kommunikáció ellenőrzésére. 6 VISGL47 Danfoss 08/2010

7 Danfoss Link CC - Konfigurálás 6: Helyiségeszköz hozzáadása A megfelelő jelerősség biztosítására az egységeket a szerelési terv alapján, sorrendben adja hozzá. 1. Válassza Helyiségek és eszközök 2. Válassza Meglévő helyiség kezelése 3. Válassza Helyiség eszközei 4. Válassza Eszköz hozzáadása 5. Válassza Regisztrálás megkezdése 6. Ha végzett, hagyja jóvá Miután az első egységet csatlakoztatta a CC központhoz hálózattesztet kell végezni a kommunikáció ellenőrzésére (lásd az eszköz szerelési útmutatóját). Fontos, hogy a teszt elvégzésekor a CC a végleges helyén legyen. Mielőtt a többi készüléket csatlakoztatná, adja a rendszerhez a többi jelismétlőt. Ha végzett a helyiségben található összes egység hozzáadásával, a helyiséghez csatlakoztatott egységek megjelennek a Helyiség eszközei képernyőn. Figyelem! A Danfoss Link automatikusan meghatározza fűtés-szabályozás módját a csatlakoztatott eszközök függvényében. A szabályozás paramétereinek változtatását a 11. oldalon találja. VISGL47 Danfoss 08/2010 7

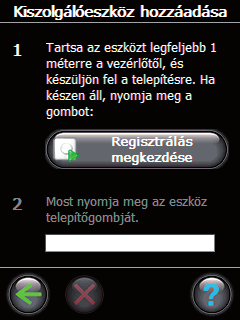

8 Danfoss Link CC - Konfigurálás 7: Kiszolgálóeszköz hozzáadása A Danfoss Link különböző típusú KI/BE kapcsoló készülékek vezérlésére is alkalmas. Ezek lehetnek elektromos készülékek, jelismétlők, szivattyú vezérlők, stb. 1. Válassza Helyiségek és eszközök 2. Válassza Kiszolgálóeszköz hozzáadása 3. Válassza Regisztrálás megkezdése 4. Adja meg az eszköz nevét 8 VISGL47 Danfoss 08/2010

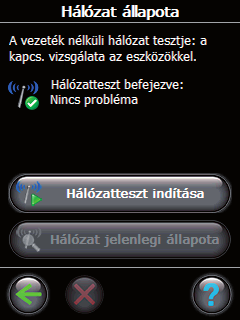

9 Danfoss Link CC - Konfigurálás 8: Hálózatteszt végrehajtása Ha kétségei lennének a hálózat működésével kapcsolatban, javasolt a szerelés közben is elvégezni a hálózattesztet. A szerelés végeztével - hogy megbizonyosodhasson a rendszer helyes működéséről - végezze el a hálózat ellenőrzését. A hálózattesztet mindig úgy végezze, hogy a központ a végleges helyén legyen. 1. Válassza Állapot és diagnosztika 2. Válassza Hálózat 3. Válassza Hálózatteszt indítása A hálózatteszt befejezésekor a CC az elemes eszközök jelzésére vár. A folyamat felgyorsítható az elemes egységen lévő bármelyik gomb megnyomásával, így kényszerítve azt a kommunikációra, és a hálózatteszt befejezésére. 9: Szerelés befejezése Kapcsolja le az elemes tápot, és helyezze a Danfoss Link CC egységet a végleges helyére korábban felrögzített tápegységre. A CC bekapcsol és egy hasonló kijelző jelenik meg: Nyomja meg a SETUP gombot a konfigurálás befejezéséhez, és helyezze vissza a fedlapot. VISGL47 Danfoss 08/2010 9

10 Danfoss Link CC - Beállítások módosítása 1: Eszköz hozzáadása meglévő helyiséghez 1. Válassza Helyiségek és eszközök 2. Válassza Meglévő helyiség kezelése 3. Válassza ki a helyiséget 4. Válassza Helyiség eszközei 5. Válassza Eszköz hozzáadása 6. Válassza Regisztrálás megkezdése Folytassa a fentieket mindaddig, amíg az összes új egységet a helyiséghez nem adta. Végezzen hálózattesztet minden módosítás után. 10 VISGL47 Danfoss 08/2010

11 Danfoss Link CC - Beállítások módosítása 2: A fűtés-szabályozás paramétereinek megváltoztatása A szabályozás típusa opció elektromos padlófűtésre vonatkozik. Javasolt, hogy minden esetben építsen be padlóhőmérséklet-érzékelőt. Kiegészítő fűtés: Padló hőmérséklet alapján történő szabályozás, pl. fürdőszobákban, illetve olyan helyeken, ahol komfortos padlóhőmérséklet elérése a cél. Teljes fűtés: Levegőhőmérséklet és padlóhőmérséklet alapján történik a szabályozás, pl. nappaliban, fapadlós helyiségekben. Építse be a Danfoss Link FT padlótermosztátot és tegyen a helyiségbe Danfoss Link RS helyiség hőmérőt. A Danfoss Link CC-n a Szabályozás típusa menüben válassza a Helyiség+padló opciót. Figyelem! Mindig használjon padlóhőmérséklet-érzékelőt, amennyiben hőre érzékeny felület (pl. fapadló) alá épít be padlófűtést 1. Válassza Helyiségek és eszközök 2. Válassza Meglévő helyiség kezelése 3. Válassza ki a helyiséget Előrelátó szabályozás: Ha be van kapcsolva, a rendszer kiszámolja, hogy mennyi idővel előbb kell bekapcsolnia a fűtést ahhoz, hogy a beállított hőmérsékletet a kívánt időpontra elérje (intelligens időzítő). Szabályozás típusa: Csak elektromos fűtési rendszer esetében van használatban. Maximális padlóhőmérséklet: a gyári beállítás 35 C 4. Válassza Fűtés szabályozása. 5. Válassza ki a kívánt szabályozási módot. Figyelem! A padló hőmérsékletét a termosztát a padlóérzékelő környezetében méri. Fapadlók esetében a padló legalja és a felszíne között több Celsius fok eltérés is lehet. A padlóburkolat gyártója gyakran meghatározza a padló maximális felületi hőmérsékletét. Kérjük, vegye fel a kapcsolatot a padló gyártójával/szállítójával az érték meghatározásához. VISGL47 Danfoss 08/

12 Danfoss Link CC - Beállítások módosítása 3: Eszköz eltávolítása/ újraindítása Eszköz újraindítása Minden eszköz újraindítható, a készülékhez tartozó metódust annak szerelési útmutatójában találja meg. Eszköz eltávolítása 1. Válassza Helyiségek és eszközök 2. Válassza Eszközök kezelése 3. Válassza ki a helyiséget 4. Válassza Helyiség eszközei 5. Válassza Eszköz törlése 6. Válassza Eszköz törlése Ha egy eszközt ki kell cserélni, a fenti módon távolítsa el azt a rendszerből. A csereeszközt a Beállítások módosítása 1: Eszköz hozzáadása meglévő helyiséghez részben leírtak szerint csatlakoztassa (10. oldal) 4: A Danfoss Link CC gyári beállításainak visszaállítása Vegye le a fedlapot és nyomja a CC készülék jobb oldalán található RESET gombot, amíg egy csipogó hangot nem hall. 12 VISGL47 Danfoss 08/2010

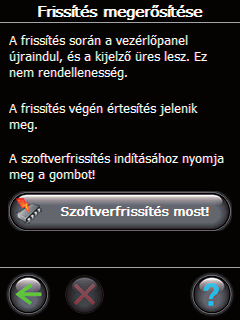

13 Danfoss Link CC - Szoftverfrissítés Szoftverfrissítés A Danfoss Link szoftvere frissíthető. Új verzió ingyenesen tölthető le címről. Töltse le a szoftverfrissítést, majd másolja azt egy SD Mini memóriakártyára. 1. Válassza Szoftver 2. Válassza Szoftverfrissítés 3. Helyezze be a memóriakártyát, és válassza Frissítés indítása 4. Válassza Szoftverfrissítés most! 5. Nyomja meg Folytatás Tipp: A memóriakártya behelyezésekor fogja a Danfoss Link CC tetejét, hogy nehogy véletlenül lecsússzon a tápellátásról. VISGL47 Danfoss 08/

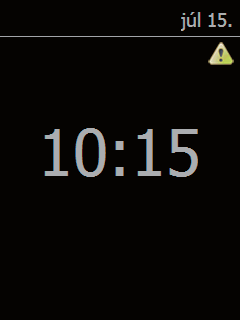

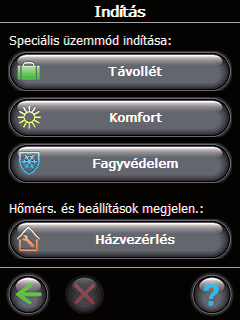

14 Danfoss Link CC - Figyelmeztetések Figyelmeztetések! Ha valamilyen figyelmeztetés, vagy riasztás történik, egy sárga figyelmeztetés ikon jelenik meg a kijelzőn. A hiba függvényében kövesse a képernyőn lévő utasításokat. 1. Figyelmeztetés szimbólum a kijelzőn 2. Válassza Házvezérlés 2. Válassza Riasztások Szimbólumok a kijelzőn és jelentésük Az elemes táp feszültsége alacsony Az eszközön lévő elem töltöttsége kritikus Az eszközön lévő elem töltöttsége alacsony Az eszköz nem válaszol Min. padlóhőmérséklet érték Gombok zárva / korlátozott működés Kézi vezérlés Padlóhőmérséklet ikon Túl sok problémás eszköz Szobahőmérséklet ikon A fűtés kikapcsolt a helyiségben Termofej ikon 14 VISGL47 Danfoss 08/2010

15 Danfoss Link CC - Műszaki adatok Műszaki adatok Danfoss Link CC (Központi vezérlő) Működési feszültség 15 VDC +/-10% Energiafelhasználás készenléti állapotban Max. 2 W Kijelző 3,5 érintőképernyős TFT Környezeti hőmérséklet -10 C -tól +35 C-ig Adási frekvencia 868,42 MHz Hatótávolság max. 30 m (átlagos épületben) Jeltovábbításra használható egységek száma 3 db / lánc Adási teljesítmény < 1 mw IP osztály 21 Méretek (Ma./Szé./Mély.) 125 mm 107 mm 25 mm Danfoss Link PSU (Beépíthető tápegység) Működési feszültség Kimeneti feszültség Készenléti energiafelhasználás Legnagyobb terhelés V AC 50/60 MHz 15 V DC+/-10% Max. 0,15 W 10 W Danfoss Link NSU (Dugvillás tápegység) Működési feszültség Kimeneti feszültség Készenléti energiafelhasználás Legnagyobb terhelés Csatlakozó kábel hossza V AC 50/60 MHz 15 V DC+/-10% 0,75 W 10 W 2,5 m Danfoss Link BSU (Elemes tápegység) Elem típusa Szükséges elemek száma AA alkáli 10 db. (nem tartalmazza) Hulladékkezelés VISGL47 Danfoss 08/

16 Danfoss Kft Budapest Váci út 91. Tel.: Fax: A katalógusokban, brosúrákban és más nyomtatott anyagban található lehetséges hibákért Danfoss nem vállal felelősséget. Danfoss fenntartja azt a jogát, hogy termékeit előzetes értesítés nélkül módosítsa. Ez a megrendelt termékekre is vonatkozik, amennyiben ezek a módosítások elvégezhetők az elfogadott specifikációban történő szükséges változtatások nélkül. Ebben az anyagban található összes védjegy a hivatkozott vállalat tulajdonát képezi. Danfoss és a Danfoss embléma a Danfoss A/S védjegyei. Minden jog fenntartva. VISGL147 Danfoss 08/2010
