2 Nylofor oszloprendszerek

Átírás

1 A kerítés stabilitását nem csak a kerítéstábla, de a választott oszloprendszer is befolyásolja. Az oszlopok és a rögzítőelemek fontos részét képezik a teljes rendszer védelmi képességének. Az oszlop típusa szintén meghatározó a telepítés szempontjából. Emellett az esztétikai szempontok sem mellékesek. 2 Nylofor oszloprendszerek EL Hegesztett, téglalap profilú oszlop I/V: 5,0 cm³ Bekafix A Nylofor táblák oszlopok közötti elhelyezésére Extra védelem a biztonsági csavaroknak köszönhetően I/V: 5,28 cm 3 Bekafix Super* Magasabb kerítésekhez Nagy szélterheltség esetén I/V: 14,75 cm 3 * 2,0 méternél magasabb táblákhoz Szögletes Először az oszlopok betonba építése szükséges A kerítéstáblák az oszlopok külső oldalára kerüljenek I/V: 6,68 cm

2 Kompatibilis oszlopok/táblák Oszloptípus EL Bekafix Bekafix Super Szögletes Bekafast Nylofor City Bekasport D/DL Nylofor 3D Nylofor Medium Nylofor 3D Pro Nylofor 3-M Táblatípus Nylofor 3D Super Nylofor F Nylofor City Nylofor 2D Nylofor 2D Super Bekafast Speciális profilú oszlopok kiegészítők nélkül Fokozott biztonság a rozsdamentes Bekaclip rögzítőelemek jóvoltából I/V: 4,13 cm 3 I/V: 5,73 cm 3 Nylofor City Négyszögletű üreges oszlopok speciális rögzítőrendszerrel és fedőelemekkel I/V: 6,68 cm 3 Bekasport Profilozott négyszögletű oszlopok speciális zajcsökkentő rögzítőelemekkel I/V: 8,99 35,64 cm 3, az oszlopprofiltól és oszlophossztól függően D/DL Négyszögletű oszlopok fedőlappal I/V: 5,00 cm³ I/V: 6,19 cm³ Nylofor 27

3 2 Oszloprendszerek 2.1 EL A legtöbb Nylofor táblás rendszerrel kombinálható oszlop. A rugalmas oszloptávolság egyszerű és gazdaságos telepítést eredményez. 1,5 60 M8 40 mm Profil Hegesztett, négyszögletű oszlopok Oszlop keresztmetszete: 60 x 40 x 1,5 mm (bevonatos oszlopok) Oszlop keresztmetszete: 60 x 40 x 2,0 mm (tűzihorganyzott oszlopok) Kemény műanyag sapka Előkészített furattal a beleillő kampónak, M8-as menettel I/V: 5,0 cm³ Bevonat Belül és kívül horganyzott, poliészter bevonattal (minimum 60 mikron) Színek Színskála 3 kollekcióval : Classic, Prestige és RAL kollekció (rövid átfutási idővel elérhető) A színekkel kapcsolatos további információt a oldalon talál. El oszlopok választéka Kerítéstábla magassága Oszlopmagasság Beton lábazati elem tartó Kampós csavarok száma

4 1. TELEPÍTÉS 1.1. ALAPELV A kerítést az oszlop-oszlop-tábla elv szerint kell felépíteni. Elsőként az oszlopokat kell felállítani. Az első két oszlop között 230 cm távolság szükséges. Ennek a közel 20 centiméteres túlnyúlásnak köszönhetően a panelek könnyedén az oszlopokhoz rögzíthetők a kampók segítségével. E telepítési mód előnye, hogy az oszlopok közötti távolság jelentősége nem számottevő, így a telepítéskor nagyobb rugalmasság engedhető meg KERÍTÉSTÁBLÁK FELFOGATÁSA AZ OSZLOPRA Minden oszlop furatokkal rendelkezik a kampók számára. A táblát az oszlop külső oldalára helyezzük és a kampó segítségével felfogatjuk. Ezután az oszlop belső oldalán anyacsavarral rögzítjük a táblát. A táblákat kapcsok segítségével fogathatjuk össze SAROK KIALAKÍTÁSA Az EL oszlopokhoz nincs szükség speciális sarokoszlopokra. A sarkot nem szabványos kampókkal, hanem a két táblát fém sarokelemmel fogathatjuk össze TELEPÍTÉS LEJTŐS TEREPEN Mivel a táblák illesztése az oszlopok helyétől függ, ezért a táblákat könnyedén összeilleszthetjük bármely kívánt magasságon. 2. OPCIÓK ÉS KIEGÉSZÍTŐK 1. Speciális fogó segítségével még gyorsabb és könnyebb a szerelés 2. Oszloptoldatok a) Egyenes oszloptoldat b) Hajlított oszloptoldat (lásd: jobb oldalon) c) Panelekkel d) Csavarozott L-profillal (lásd: jobb oldalon) 2 Nylofor 29

5 2 Oszloprendszerek 2.2 Bekafix Poliészter bevonatú, horganyzott, profilozott oszlop saját rögzítőrendszerrel. Bármely Nylofor kerítéstáblával kombinálható mm Profil Üreges oszlop, H-alakúra profilozva 3 furat a speciális acél biztonsági rögzítőelemek csavaros rögzítéséhez Furatokkal ellátva a Nylofor táblák rögzítőbilincses felfogatásához Oszlop keresztmetszete: 70 x 44 mm Lemez vastagsága: 1,25 mm (2575 mm és 3175 mm oszlopmagasság esetén 1,50 mm) 3 I/V: 5,28 cm (1,25 mm lemezvastagsághoz) és 6,48 cm 3 (1,50 mm lemezvastagsághoz) Bevonat Belül és kívül horganyzott, poliészter bevonattal (minimum 60 mikron) Színek Színskála 3 kollekcióval : Classic, Prestige és RAL kollekció (rövid átfutási idővel elérhető) A színekkel kapcsolatos további információt a oldalon talál. Bekafix oszlopválaszték Kerítéstábla magassága Oszlopmagasság Rögzítőelemek száma középső és sarokoszloponként Rögzítőelemek száma végoszloponként* x 2 1 x x 2 1 x x 2 1 x / x 3 1 x / x 3 1 x / x 4 1 x x 4 1 x x 4 1 x * Rögzítő csavar használatával: 2 további rögzítőelem

6 1. TELEPÍTÉS 1.1. ALAPELV A Bekafix rendszert szakaszonként kell telepíteni. A kerítést az oszloptábla-oszlop elv szerint kell felépíteni. 1 táblát állítunk fel 2 oszlop közé. Ezt követően egy táblát, egy oszlopot, egy táblát stb KERÍTÉSTÁBLÁK FELFOGATÁSA AZ OSZLOPRA A Bekafix Super oszlop minden műszaki adata itt is érvényes: Az oszlop bekötési pontjaiba illeszkedő rögzítőelemek felhelyezése Egyedi és szabadalmaztatott rögzítőelemek Gyors felszerelés és biztos illeszkedés A fokozott védelem érdekében további leszakadó fejű csavar alkalmazása szükséges. Rögzítőelemek: poliamidból vagy acélból készülő, többféle kivitelben kapható TELEPÍTÉS A SARKOKNÁL A koncepció itt is megegyezik a Bekafix Super oszlopéval: A rögzítőelemek speciális kialakítása azt jelenti, hogy egy normál oszlop is használható sarokoszlopként. Egyéb, kivételes esetekben 2 oszlop egymás mellé helyezése szükséges a sarok kialakításához TELEPÍTÉS LEJTŐS TEREPEN Mivel a Bekafix oszlop teljes hosszában rendelkezik bekötési pontokkal, a kerítéstáblák akár 25 milliméteres magasságkülönbséggel is felszerelhetők. Ezzel a telepítés rendkívül rugalmasan végezhető, a normál oszlopok és rögzítőelemek használatával. 2. OPCIÓK ÉS KIEGÉSZÍTŐK 1. Az oszlopok közé betonelemek is elhelyezhetők. Nincs szükség köztes lábazati tartókra. 2. Oszloptalp 3. Oszloptoldat dupla (maximum 10 szögesdrótsorhoz) 4. Oszloptoldat adapterrel 5. Bekafix fogó Nylofor 31

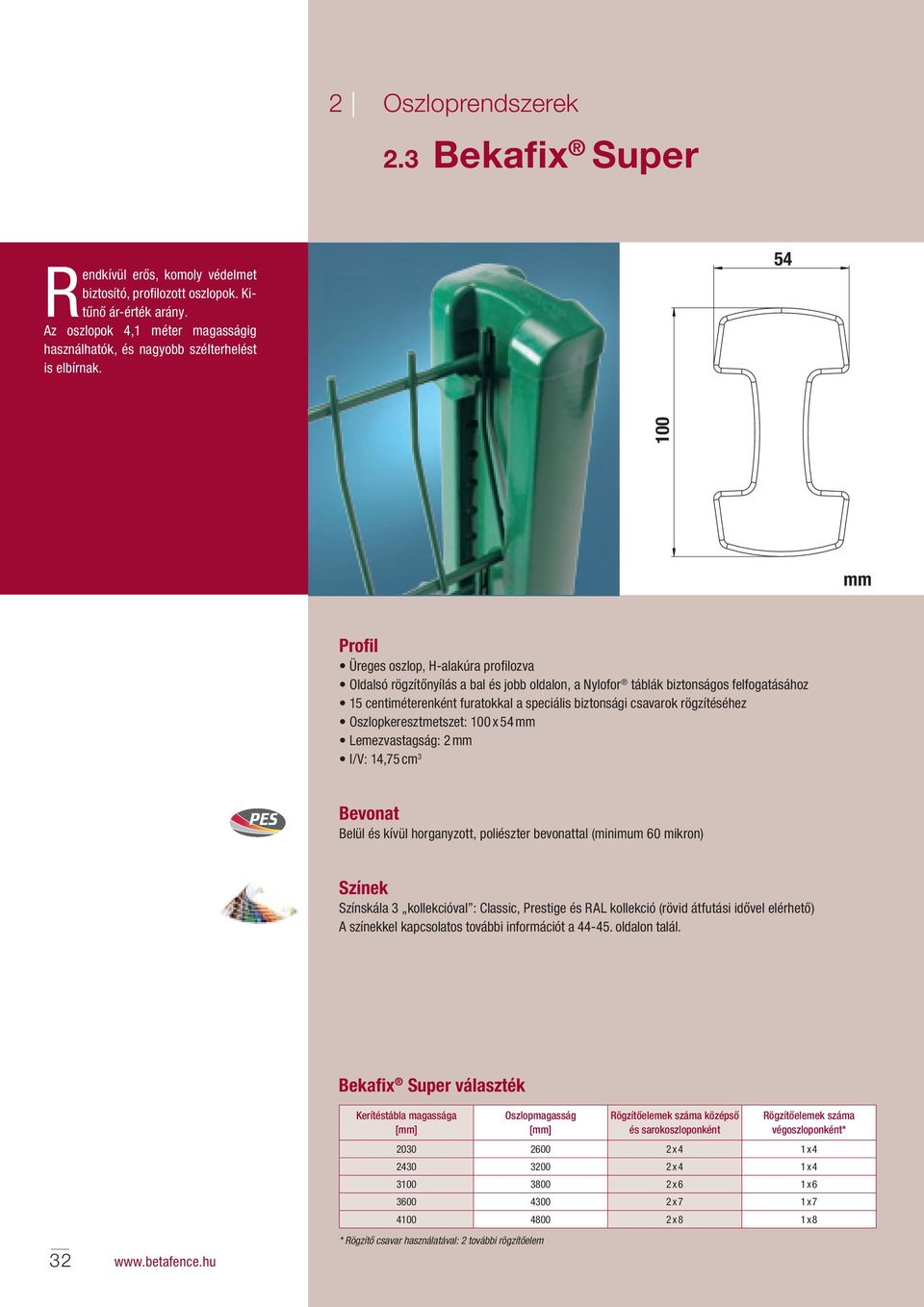

7 2 Oszloprendszerek 2.3 Bekafix Super Rendkívül erős, komoly védelmet biztosító, profilozott oszlopok. Kitűnő ár-érték arány. Az oszlopok 4,1 méter magasságig használhatók, és nagyobb szélterhelést is elbírnak mm Profil Üreges oszlop, H-alakúra profilozva Oldalsó rögzítőnyílás a bal és jobb oldalon, a Nylofor táblák biztonságos felfogatásához 15 centiméterenként furatokkal a speciális biztonsági csavarok rögzítéséhez Oszlopkeresztmetszet: 100 x 54 mm Lemezvastagság: 2 mm I/V: 14,75 cm 3 Bevonat Belül és kívül horganyzott, poliészter bevonattal (minimum 60 mikron) Színek Színskála 3 kollekcióval : Classic, Prestige és RAL kollekció (rövid átfutási idővel elérhető) A színekkel kapcsolatos további információt a oldalon talál. Bekafix Super választék 32 Kerítéstábla magassága Oszlopmagasság Rögzítőelemek száma középső és sarokoszloponként Rögzítőelemek száma végoszloponként* x 4 1 x x 4 1 x x 6 1 x x 7 1 x x 8 1 x 8 * Rögzítő csavar használatával: 2 további rögzítőelem

8 1. TELEPÍTÉS 1.1. ALAPELV A Bekafix Super rendszert szakaszonként kell telepíteni. A kerítést az oszlop-tábla-oszlop elv szerint kell felépíteni. Elsőként 1 táblát állítunk fel 2 oszlop közé. Ezt követően egy táblát, egy oszlopot, egy táblát stb KERÍTÉSTÁBLÁK FELFOGATÁSA AZ OSZLOPRA A felfogatás a Bekafix Super oszlopra megegyezik a Bekafix oszlopnál leírt eljárással. Az oszlop bekötési pontjaiba illeszkedő rögzítőelemek felhelyezése Egyedi és szabadalmaztatott rögzítőelemek Gyors felszerelés és biztos illeszkedés Figyelem: a fokozott védelem érdekében további, oszloponként legalább egy, leszakadó fejű csavarral felhelyezett rögzítőelem szükséges! Rögzítőelemek: acél, többféle kivitelben elérhető 1.3. TELEPÍTÉS A SARKOKNÁL A sarkokon többnyire ugyanazok az oszlopok és rögzítőelemek használhatók. A rögzítőelemek speciális kialakítása azt eredményezi, hogy a normál oszlop is használható sarokoszlopként. Egyéb, kivételes esetekben 2 oszlop egymás mellé helyezése szükséges a sarok kialakításához TELEPÍTÉS LEJTŐS TEREPEN Mivel a Bekafix oszlop teljes hosszában rendelkezik bekötési pontokkal, a kerítéstáblák akár 25 milliméteres magasságkülönbséggel is felszerelhetők. Ezzel a telepítés rendkívül rugalmasan végezhető, a normál oszlopok és rögzítőelemek használatával. 2. OPCIÓK ÉS KIEGÉSZÍTŐK 1. Az oszlopok közé betonelemek is elhelyezhetők. Nincs szükség köztes lábazati tartókra. 2. Oszloptalp 3. Oszloptoldat egy darab (3-5 szögesdrótsorhoz) 4. Bekafix fogó Nylofor 33

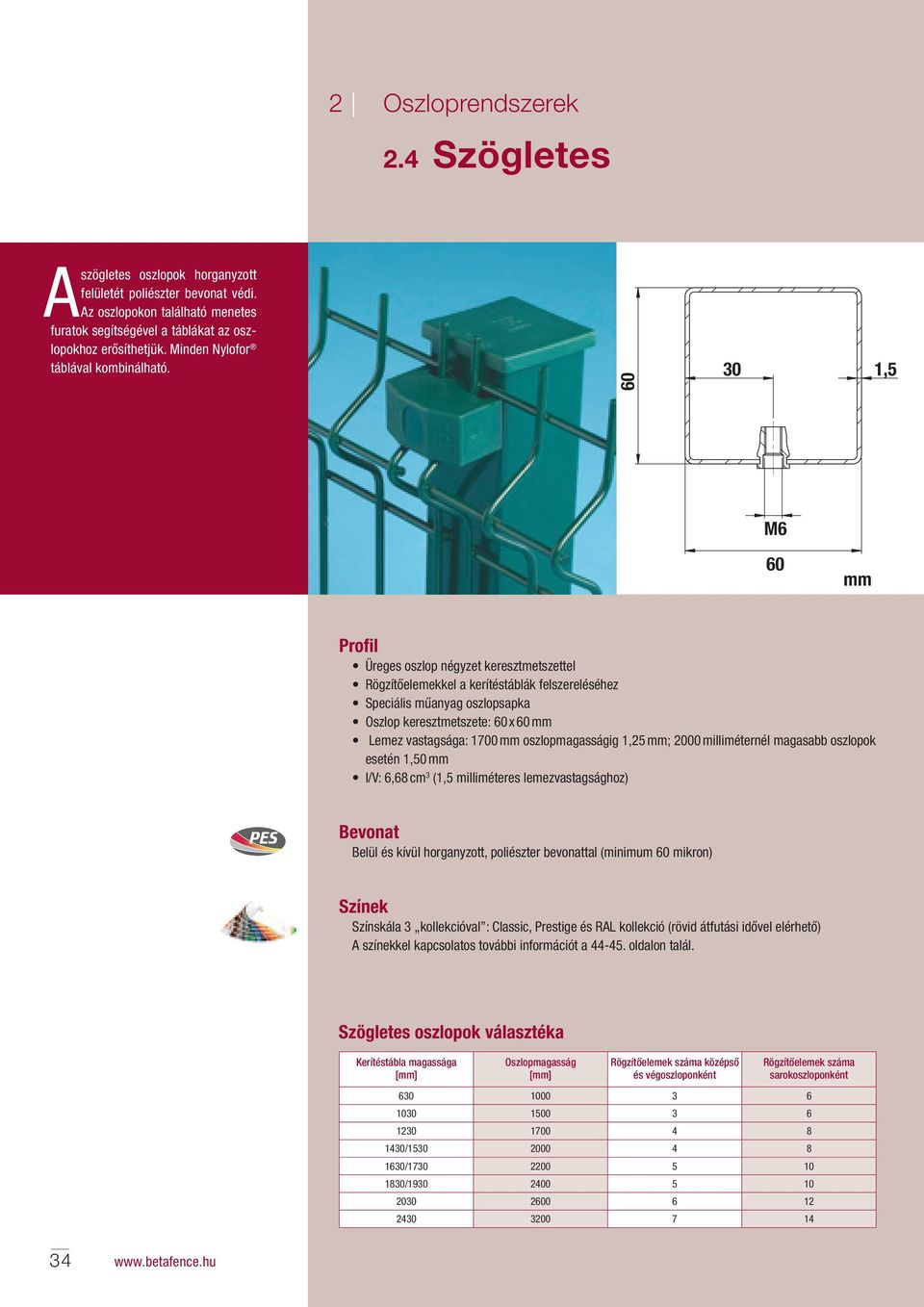

9 2 Oszloprendszerek 2.4 Szögletes A szögletes oszlopok horganyzott felületét poliészter bevonat védi. Az oszlopokon található menetes furatok segítségével a táblákat az oszlopokhoz erősíthetjük. Minden Nylofor táblával kombinálható ,5 M6 60 mm Profil Üreges oszlop négyzet keresztmetszettel Rögzítőelemekkel a kerítéstáblák felszereléséhez Speciális műanyag oszlopsapka Oszlop keresztmetszete: 60 x 60 mm Lemez vastagsága: 1700 mm oszlopmagasságig 1,25 mm; 2000 milliméternél magasabb oszlopok esetén 1,50 mm 3 I/V: 6,68 cm (1,5 milliméteres lemezvastagsághoz) Bevonat Belül és kívül horganyzott, poliészter bevonattal (minimum 60 mikron) Színek Színskála 3 kollekcióval : Classic, Prestige és RAL kollekció (rövid átfutási idővel elérhető) A színekkel kapcsolatos további információt a oldalon talál. Szögletes oszlopok választéka Kerítéstábla magassága Oszlopmagasság Rögzítőelemek száma középső és végoszloponként Rögzítőelemek száma sarokoszloponként / / /

10 1. TELEPÍTÉS 1.1. ALAPELV A kerítést az oszlop-oszlop-tábla elv szerint kell telepíteni. Elsőként az oszlopokat kell felállítani. Ezt követően a kerítéstáblákat az oszlopok külső. oldalához kell rögzíteni KERÍTÉSTÁBLÁK FELFOGATÁSA AZ OSZLOPRA A kerítéstáblákat az oszlopok külső oldalához kell rögzíteni. A táblatípushoz illő rögzítőelemek felhelyezése, majd a táblák rögzítése biztonsági csavarok használatával. A biztonsági csavarokat műanyag takarókupakok fedik TELEPÍTÉS A SARKOKNÁL A négyszögletű oszlop segítségével a legtöbb tompaszögű sarok kialakítható ugyanazokkal az oszlopokkal és rögzítőelemekkel. Élesebb sarkok kialakításához két oszlop szükséges. 90 fokos sarkot normál oszlopokkal és rögzítőelemekkel is kialakíthatunk, a speciális Nylofor sarokoszlop használatával, amelyen két oldalon találhatók menetes furatok TELEPÍTÉS LEJTŐS TEREPEN Lejtős terepen akár 100 milliméteres magasságkülönbség is áthidalható, még egy rögzítőelem használatával. 15 százaléknál nagyobb lejtésű terepen helyezze közelebb egymáshoz az oszlopokat. Így a táblákat is le kell rövidíteni. 2. OPCIÓK ÉS KIEGÉSZÍTŐK 1. Betonelem-tartó 2. Oszloptalp (FIGYELEM: a legalsó menetes furatnak az oszloptalp felett kell lennie) a) Alumínium oszloptalp (lásd jobb oldalon) b) Hegesztett acéllemez 3. Oszloptoldat a) Egyenes oszloptoldat b) Döntött oszloptoldat (lásd jobb oldalon) 1. Hegesztett 2. Alumínium elemekkel 4. Fedő segédprofil 1 2a 3b Nylofor 35

11 2 Oszloprendszerek 2.5 Bekafast Speciális profilú, galvanizált oszlopok oszlopsapkával és poliészter bevonattal, kiegészítők nélkül. Nylofor Medium, Nylofor 3D és Nylofor 3-M kerítéstáblák telepítéséhez mm Profil Profilozott lemezekből készülő oszlopok 100 milliméterenként illesztési kialakítással a Nylofor táblák vízszintes drótjai számára Oszlop kiegészítők nélkül A táblamerevítő kiváló rögzítése az oszlop profiljában Oszlop keresztmetszete: 60 x 50 mm Lemez vastagsága: 1,25 mm (2000 milliméternél rövidebb oszlop esetén) 1,75 mm (2000 milliméternél hosszabb oszlop esetén) I/V: 4,13 cm³ (1,25 mm lemezvastagság esetén) és 5,73 cm 3 (1,75 mm lemezvastagság esetén) Bevonat Belül és kívül horganyzott, poliészter bevonattal (minimum 60 mikron) Színek Színskála 3 kollekcióval : Classic, Prestige és RAL kollekció (rövid átfutási idővel elérhető) A színekkel kapcsolatos további információt a oldalon talál. Bekafast oszlopválaszték Kerítéstábla magassága Oszlopmagasság Lemezvastagság , , , , , , , ,

12 1. TELEPÍTÉS 1.1. ALAPELV A Bekafix rendszert szakaszonként kell telepíteni. A kerítést az oszloptábla-oszlop elv szerint kell felépíteni KERÍTÉSTÁBLÁK FELFOGATÁSA AZ OSZLOPRA A Bekafast oszlopok speciális profiljának köszönhetően a táblák kiegészítők nélkül felfogathatók az oszlopra, ezzel hatékonyabbá és gyorsabbá téve a felszerelést. A fokozott biztonság érdekében a Betafence speciális Bekaclip kampókat alkalmaz SAROK KIALAKÍTÁSA A Bekafast oszlopok sarokkialakítása egyetlen oszloppal elvégezhető. Így mind tompa- mind hegyesszögű sarkok kialakíthatók. Külön kampó szükséges a sarkok rögzítéséhez. Élesebb sarkok kialakításához két oszlop szükséges TELEPÍTÉS LEJTŐS TEREPEN A Bekafast oszlop oldalán teljes hosszában végigfutó rögzítőnyílás jóvoltából a táblák akár 100 milliméteres szintkülönbséggel is felszerelhetők, ami rendkívül rugalmas telepíthetőséget biztosít. 2. OPCIÓK ÉS KIEGÉSZÍTŐK 1. Oszloptalp 2. Oszloptoldat 1 2 Nylofor 37

13 2 Oszloprendszerek 2.6 Nylofor City A Nylofor City oszlop a Nylofor City rendszer része. Ez a rendszer a Nylofor F kerítéstáblák fedő segédprofilos változata, amely fokozott merevséget és robusztus megjelenést kölcsönöz a kerítésnek ,5 M6 60 mm Profil Üreges oszlop négyzet keresztmetszettel Oszlop keresztmetszete: 60 x 60 x 1,5 mm Alumínium oszlopsapka Menetes furatokkal a Nylofor F táblákhoz Lemez vastagsága: 1,50 mm 3 I/V: 6,68 cm Fedő segédprofil a kerítéstábla tetején (hosszúság: 2505 mm) Bevonat Belül és kívül horganyzott, poliészter bevonattal (minimum 60 mikron) Színek Színskála 3 kollekcióval : Classic, Prestige és RAL kollekció (rövid átfutási idővel elérhető) A színekkel kapcsolatos további információt a oldalon talál. Nylofor City oszlopválaszték Oszlopmagasság Bebetonozott oszlopok Menetes furatok* Acél Poliamid Oszlopmagasság rögzítőelemek* rögzítőelemek* Oszlopok alumínium oszloptalppal Menetes furatok* Acél Poliamid rögzítőelemek* rögzítőelemek* * Sarkoknál oszloponként kettő 38

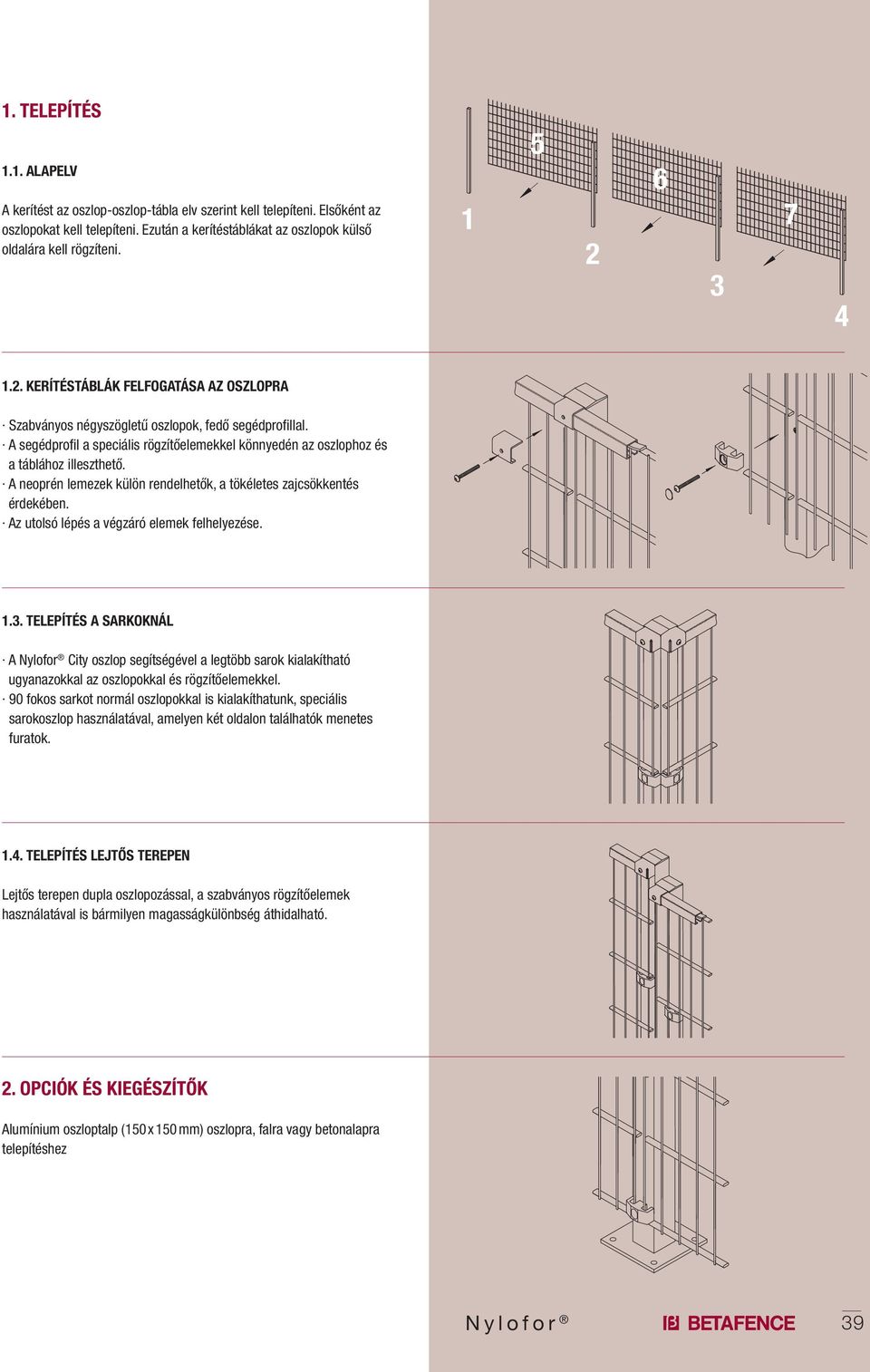

14 1. TELEPÍTÉS 1.1. ALAPELV A kerítést az oszlop-oszlop-tábla elv szerint kell telepíteni. Elsőként az oszlopokat kell telepíteni. Ezután a kerítéstáblákat az oszlopok külső oldalára kell rögzíteni KERÍTÉSTÁBLÁK FELFOGATÁSA AZ OSZLOPRA Szabványos négyszögletű oszlopok, fedő segédprofillal. A segédprofil a speciális rögzítőelemekkel könnyedén az oszlophoz és a táblához illeszthető. A neoprén lemezek külön rendelhetők, a tökéletes zajcsökkentés érdekében. Az utolsó lépés a végzáró elemek felhelyezése TELEPÍTÉS A SARKOKNÁL A Nylofor City oszlop segítségével a legtöbb sarok kialakítható ugyanazokkal az oszlopokkal és rögzítőelemekkel. 90 fokos sarkot normál oszlopokkal is kialakíthatunk, speciális sarokoszlop használatával, amelyen két oldalon találhatók menetes furatok TELEPÍTÉS LEJTŐS TEREPEN Lejtős terepen dupla oszlopozással, a szabványos rögzítőelemek használatával is bármilyen magasságkülönbség áthidalható. 2. OPCIÓK ÉS KIEGÉSZÍTŐK Alumínium oszloptalp (150 x 150 mm) oszlopra, falra vagy betonalapra telepítéshez Nylofor 39

15 2 Oszloprendszerek 2.7 Bekasport A téglalap profilú oszlopokat speciális zajcsökkentő rögzítőelemekkel látják el. Ezeket a rögzítőelemeket az oszlopok menetes furataiba illesztik. A rögzítők csak segédelemek a táblák felhelyezésekor, hiszen a kerítéstáblákat fém rögzítőelemekkel fogatják a Bekasport oszlopokhoz ,0 M6 50 mm Profil Üreges oszlop téglalap keresztmetszettel Kulcslyukalakú nyílásokkal a kerítéstáblák speciális rögzítőelemeinek illesztésére Műanyag oszlopsapka Oszlop keresztmetszete: 70 x 50 mm, 80 x 50 mm, 100 x 50 mm, 120 x 50 mm, az oszlopmagasságtól függően I/V: lásd az alábbi táblázatban Bevonat Belül és kívül horganyzott, poliészter bevonattal (minimum 60 mikron) Színek Színskála 3 kollekcióval : Classic, Prestige és RAL kollekció (rövid átfutási idővel elérhető) A színekkel kapcsolatos további információt a oldalon talál. Bekasport oszlopválaszték Nylofor 2D Super táblák Bekasport oszlopok Kerítés magassága Hálóosztás 200 x 50 mm szélesség x magasság Hálóosztás 200 x 100 mm szélesség x magasság Rögzítőelemek száma oszloponként Oszlopmagasság Oszlopprofil x x x 50 x 2,0 8, x x x 50 x 3,0 15, x x x 50 x 3,0 21, x x 2030 (2x) x 50 x 4,0 35,64 I/V [cm 3 ] 40

16 1. TELEPÍTÉS 1.1. ALAPELV A kerítést az oszlop-oszlop-tábla elv szerint kell telepíteni. Elsőként az oszlopokat kell telepíteni. Ezt követően a kerítéstáblákat az oszlopok külső oldalához kell rögzíteni KERÍTÉSTÁBLÁK FELFOGATÁSA AZ OSZLOPRA Elsőként a zajcsökkentő műanyag rögzítőelemeket kell a helyükre csúsztatni, amelyek tökéletesen illeszkednek az oszlopprofil speciális kialakításához. Ezután a kerítéstáblákat a műanyag rögzítőelemekbe akasztjuk (csak Nylofor 2D Super esetén). Végül a kerítéstáblát acél rögzítőelem segítségével, M6-os csavarral rögzítjük TELEPÍTÉS A SARKOKNÁL Kerítéssarok kialakítása a sarokhoz közeli két oszlop segítségével lehetséges. Ezzel a megoldással bármilyen szögű elfordulást megvalósíthatunk. Ezt követően a sarkot alkotó két kerítéstáblát fém összekötőkkel illesztjük egymáshoz. Sarok akár egy oszloppal is kialakítható, a rögzítőelem kisebb módosításával TELEPÍTÉS LEJTŐS TEREPEN Akár 100 milliméteres magasságkülönbség is áthidalható lejtős terepen. A kerítéstáblát a kívánt magasságba állítjuk (figyelembe véve, hogy legfeljebb 100 mm áthidalása lehetséges), majd a fém rögzítőelemek segítségével felerősítjük. 2. REFERENCIÁK A telepítéssel kapcsolatos további részleteket megtalálja a Nylofor telepítési útmutatóban. Nylofor 41

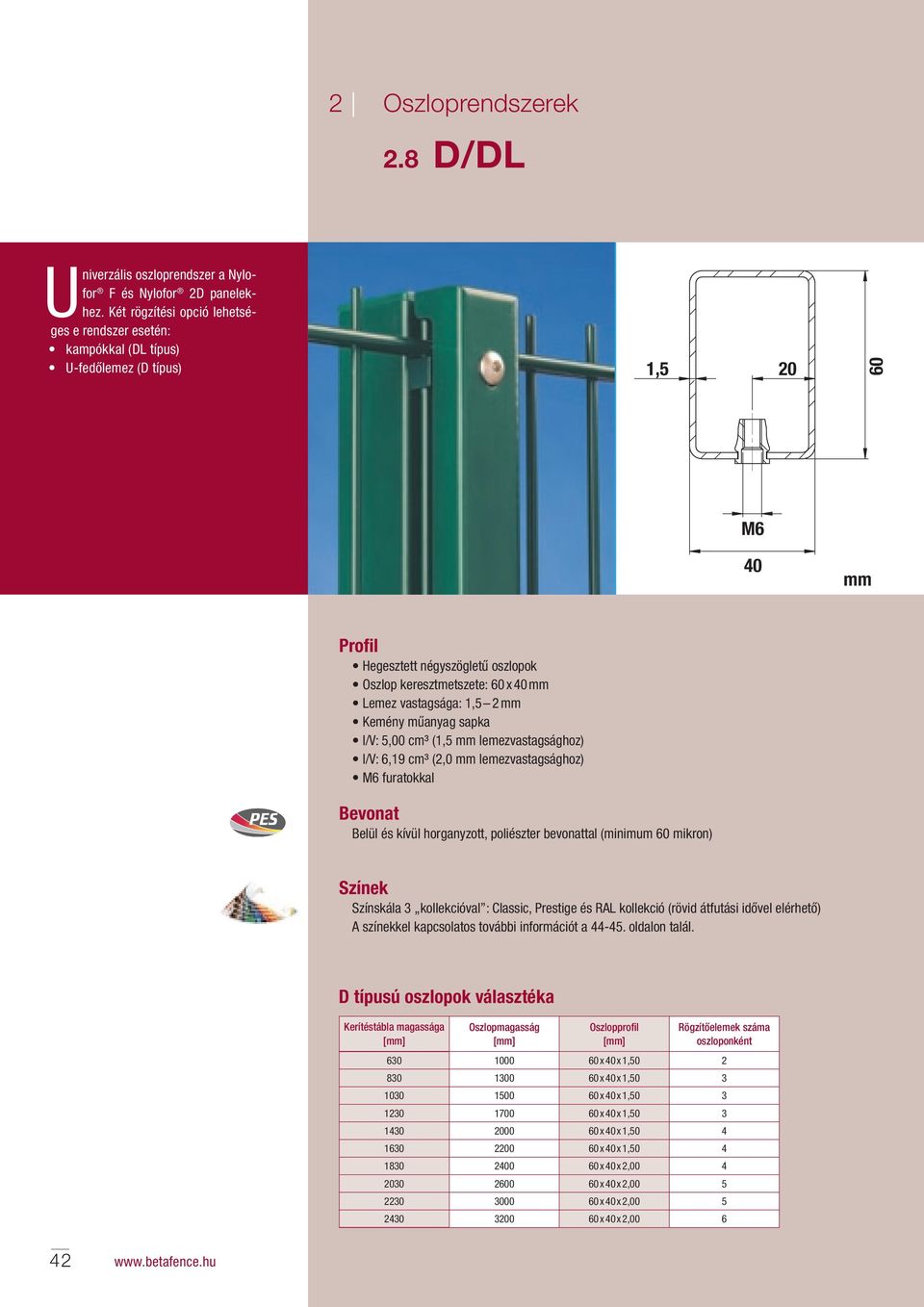

17 2 Oszloprendszerek 2.8 D/DL Univerzális oszloprendszer a Nylofor F és Nylofor 2D panelekhez. Két rögzítési opció lehetséges e rendszer esetén: kampókkal (DL típus) U-fedőlemez (D típus) 1, M6 40 mm Profil Hegesztett négyszögletű oszlopok Oszlop keresztmetszete: 60 x 40 mm Lemez vastagsága: 1,5 2 mm Kemény műanyag sapka I/V: 5,00 cm³ (1,5 mm lemezvastagsághoz) I/V: 6,19 cm³ (2,0 mm lemezvastagsághoz) M6 furatokkal Bevonat Belül és kívül horganyzott, poliészter bevonattal (minimum 60 mikron) Színek Színskála 3 kollekcióval : Classic, Prestige és RAL kollekció (rövid átfutási idővel elérhető) A színekkel kapcsolatos további információt a oldalon talál. D típusú oszlopok választéka Kerítéstábla magassága Oszlopmagasság Oszlopprofil Rögzítőelemek száma oszloponként x 40 x 1, x 40 x 1, x 40 x 1, x 40 x 1, x 40 x 1, x 40 x 1, x 40 x 2, x 40 x 2, x 40 x 2, x 40 x 2,

18 1. TELEPÍTÉS 1.1. ALAPELV A kerítést az oszlop-oszlop-tábla elv szerint kell felépíteni. Elsőként az oszlopokat kell felállítani. Ezt követően a táblákat az oszlopok külső oldalára kell rögzíteni KERÍTÉSTÁBLÁK FELFOGATÁSA AZ OSZLOPRA A kerítéstáblák fém rögzítőelemekre akasztva fogathatók az oszlopokhoz (a rögzítőelem szükséges mennyiségét lásd a táblázatban). D típus: A rögzítőelemeket az oszlop teljes hosszában egy fedőlemezzel borítva, M6-os csavarral fogatjuk az oszlophoz a táblákat. DL típus: A rögzítőelemeket ellendarabbal ellátva, M6-os csavarral fogatjuk az oszlophoz a táblákat. D DL 1.3. SAROK KIALAKÍTÁSA 2 eljárással alakíthatunk ki sarkot a D típusú rendszer esetén: Speciális sarokoszloppal, két oldalán fém rögzítőelemek segítségével (lásd felfogatás az oszlopra) Emellett választhatja két oszlop használatát is. A hegyes-, tompa- és derékszögű sarkok kialakítását végezhetjük el ily módon. Ezt követően a sarkot alkotó két táblát egymáshoz fogatjuk fém összekötők segítségével (lásd a rajzon) TELEPÍTÉS LEJTŐS TEREPEN D típus (fedőlemezzel) A fém fedőlemezzel könnyedén áthidalhatók a magasságkülönbségek. Egyszerűen a kerítéstáblát a magasságkülönbségnek megfelelően lejjebb helyezi. Végül a táblát egy rögzítőelemmel az oszlopra fogatja. DL típus (kampókkal) A DL oszlop esetén több rögzítőelem szükséges a magasságkülönbségek kiküszöbölésére. D DL 2. OPCIÓK ÉS KIEGÉSZÍTŐK Oszloptoldatok a) Egyenes oszloptoldat b) Hajlított oszloptoldat (lásd: jobb oldalon) c) Csavarozott L-profillal (lásd: jobb oldalon) d) Oszloptoldat (lásd: jobb oldalon) 1b 1c 1d Nylofor 43

19 3 Betafence színes bevonatok A PVC tartóssága PVC Hosszú élettartam Ideális tengerparti környezetben UV-sugárzásnak ellenálló PVC (sikeres 2500 órás QUV-B teszt) A bevonat tartósságát sokéves megbízhatóság igazolja hegesztett/fonott termékeken, tekercses és hegesztett táblás kerítésen Vastag fedőréteg A hőre lágyuló PVC rugalmas bevonatot képez, amely kiváló korrózióvédelmet eredményez eredményez Környezeti előnyök Egyedi és környezetbarát PVC összetétel: Ólommentes Kadmiummentes CR6-mentes Nem tartalmaz mérgező műanyagokat A bevonatozás alacsony energiafogyasztás és minimális szennyvíztermelés mellett történik A termék hosszú élettartama csekély globális környezeti hatással jár Színek RAL 6005 (táblákhoz), BF 6073 (tekercsekhez), RAL 9010, RAL 9005, BF 7016M RAL 6005 (táblákhoz) BF 6073 (tekercsekhez) RAL 9010 RAL 9005 BF 7016M 44

20 A poliészter színe Poliészter (PES) Személyre szabott megoldások Attraktív díszbevonatok többféle kivitelben: sima, metál vagy mintás felülettel Széles termékkínálat és nagyfokú rugalmasság Színskála 3 kollekcióval : Classic, Prestige és RAL kollekció rövid átfutási idővel Tartósan kiváló minőségű bevonat Szigorú folyamatellenőrzés garantálja a tartósan kiváló minőséget UV-sugárzásnak ellenálló PES összetétel (sikeres 2500 órás QUV-A teszt) Csúcstechnológia szavatolja a legkiválóbb minőséget A hőre keményedő PES szilárd fedőréteget biztosít Színek Classic kollekció RAL 6005, RAL 9010, RAL 9005, RAL 6009, RAL 5010, RAL 7016, RAL 7030 RAL kollekció Teljes RAL színskála RAL 6005 RAL 9010 RAL 9005 RAL 6009 RAL 5010 RAL 7016 RAL 7030 Prestige kollekció BF 7016 S, BF 7016 M, RAL 9006 BF 7016 S BF 7016 M RAL 9006 Nylofor 45

21 4 Nylofor beléptetés és érzékelés A Nylofor kerítés Betafence beléptető és érzékelő rendszerrel párosítva biztonságos és esztétikus egységet képez. Gazdag kínálat: A Nylofor kerítések kapukkal, sorompókkal és forgókapukkal is kiegészíthetők a Betafence termékkínálatából, ahol elsődleges a biztonság. Riasztó, vezérlő és érzékelő rendszerek is integrálhatók a rendszerbe. A Robusta ipari tolókapuk esetében is a biztonság a legfontosabb, akár az automatizált Bekamatic, akár nem automatizált kivitelben. A teljes biztonság érdekében forgókapuk is beépíthetők a kerítésrendszerbe. Integrált kapu A Betafence Robusta termékcsaládhoz tartozó tolókapuk teljes mértékben illeszkednek a Nylofor kerítésrendszerekhez, pálcák helyett ugyanazon Nylofor kerítésbetét alkalmazásával. Eredeti tulajdonságait megőrizve, a Robusta tolókapu természetesen így is ugyanaz a masszív, biztonságos és tartós tolókapu. A Robusta tolókapuk sínes és konzolos kialakításban is kaphatók, utóbbi kiváló minőségű Bekamatic rendszerrel motorizálható. 46
