1 OVIT ZRt. Felelôs kiadó: Horváth Miklós vezérigazgató Felelôs szerkesztô: Máténé Lengyel Enikô PR és kommunikációs irodavezetô Grafikai tervezés: Dió Stúdió Fotók: Réti Dóra OVIT ZRT. ACÉLSZERKEZETI ÜZLETIGAZGATÓSÁG FORGÁCSOLÓ ÜZEM

2 Tartalom Az OVIT ZRt. 5 Az OVIT ZRt. Termelési Igazgatósága 6 Forgácsoló üzem Harminc éve a Paksi Atomerômû szolgálatában 9 Tevékenységek és szolgáltatások a nap 24 órájában 10 Mûhelyeink 12 Alapanyag-raktárkészletünk 13 Termékeink és szolgáltatásaink 13 Jellegzetesebb munkáink 14 Gépparkunk 16 Szerszámgépeink 18 Minôségi tanúsítványaink 22 Fôbb megrendelôink 22 Elérhetôség 23 3

3 Az OVIT ZRt. Az OVIT ZRt., az MVM Csoport tagjaként, Magyarország legkiterjedtebb tevékenységi körû villamosenergia-hálózati létesítô, kivitelezô vállalata. Hat évtizede végzi a nagyfeszültségû távvezetékek és transzformátorállomások létesítését, karbantartását és fejlesztését. A nagy hagyományokkal rendelkezô cég tevékenységei alapvetôen a magyar átviteli hálózathoz és a hazai erômûvekhez kapcsolódnak, emellett rendszeresen vállal létesítési, karbantartási, felújítási és fejlesztési feladatokat az áramszolgáltatók és áramhálózati társaságok, az ipari nagyfogyasztók és külföldi megrendelôk részére is. Az OVIT ZRt. mûködési területe az egész országra kiterjed, Magyarország számos térségében vannak telephelyei, és több mint 1600 alkalmazottat foglalkoztat. A társaság feladatait és széleskörû, kvalifikált vállalkozásait piacorientált rendszerben látja el. Stratégiai üzletágai: távvezetékek és alállomások tervezése, létesítése, bôvítése és rekonstrukciója erômûvi karbantartás, beruházás, létesítés ipari acélszerkezetek gyártása és felületvédelme speciális, nagyméretû és tömegû áruk közúti, vasúti, vízi szállítása ipari létesítmények villamosenergia-ellátó rendszerének üzemeltetése szakszolgálati tevékenységek kisfeszültségû segédüzemi berendezések gyártása távközlési hálózatok üzemeltetése, kivitelezése, felújítása 5

4 Az OVIT ZRt. Termelési Igazgatósága Az OVIT ZRt. gödi központú Termelési Igazgatósága január 1-jén alakult meg mint a társaság több évtizedes múltra visszatekintô acélszerkezeti és szállítási üzletágának irányítását integráló szervezete. A Termelési Igazgatóság mûködésének szakterületei: ipari acélszerkezetek gyártása és felületvédelme szerszámkészítés forgácsolás speciális nehézszállítás jármûjavítás A Termelési Igazgatóság létrejöttével az Acélszerkezeti Üzletigazgatóság szervezte átalakult. Az acélszerkezeti üzletág piaci térnyerése az Európai Unió országaiban az utóbbi években felgyorsult, ezért a terület fejlesztése kiemelt fontosságúvá vált, ennek leképzôdése a gyártási folyamatokhoz jobban igazodó, azokat kiszolgáló új szervezeti egységek létrejötte. Az üzletigazgatóság szervezeti egységei: Acélszerkezeti gyártóüzem Forgácsolóüzem Logisztikai üzem Értékesítési osztály Gyártás-elôkészítési iroda Gazdálkodási iroda (közvetlenül a Termelési Igazgatóság alá rendelve) Minôségbiztosítási iroda (közvetlenül a Termelési Igazgatóság alá rendelve) 6 OVIT ZRT. ACÉLSZERKEZETI ÜZLETIGAZGATÓSÁG FORGÁCSOLÓ ÜZEM

5 Forgácsoló üzem Harminc éve a Paksi Atomerômû szolgálatában Üzemegységünk, amely 2006 óta tartozik az OVIT ZRt. társasági szervezetébe, immár közel 30 éve látja el a Paksi Atomerômû mûködéséhez és karbantartási mûveleteihez szükséges forgácsolási és hôkezelési munkálatokat. Kiemelt feladataink közé tartozik a blokki fôjavítási idôintervallumokban a szétszerelt berendezések (armatúrák, szivattyúk, hôcserélôk, nukleáris reaktor és szerkezeti elemei, turbinák, generátorok, villanymotorok) hibás vagy elhasználódott alkatrészeinek javítása, illetve új termékek gyártása. Az elmúlt idôszakban az alábbi fôbb projektekben vettük részt: 2-es blokki I-es akna üzemzavar-elhárítás turbina és szabályzó rendszeri átalakítások, teljesítménynövelés GF tápvízelosztó kollektorok gyártása földrengésvédelmi megerôsítések reaktorszabályozó rendszeri átalakítások hulladéktároló kapszulák gyártása csôvezetéki elemek tömítô szerszámainak gyártása egyedi, speciális megmunkáló, forgácsoló gépek építése, gyártása 9

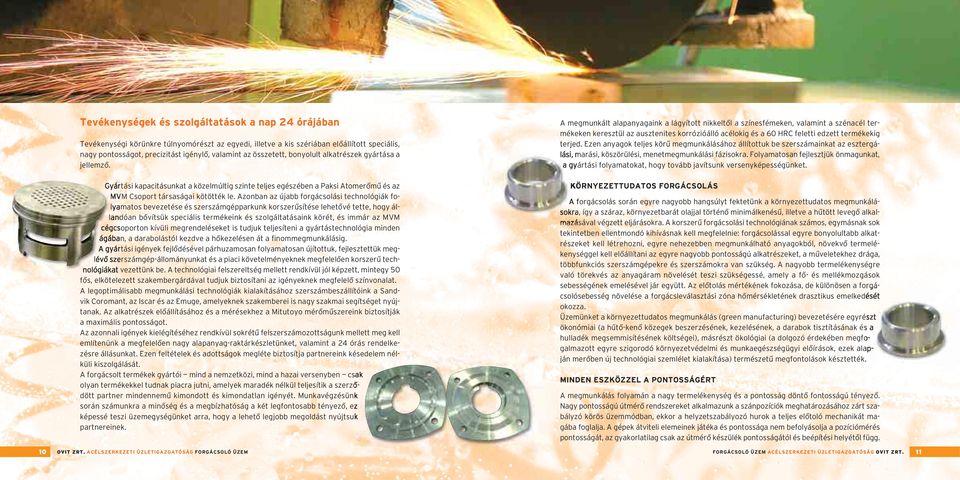

6 Tevékenységek és szolgáltatások a nap 24 órájában Tevékenységi körünkre túlnyomórészt az egyedi, illetve a kis szériában elôállított speciális, nagy pontosságot, precizitást igénylô, valamint az összetett, bonyolult alkatrészek gyártása a jellemzô. Gyártási kapacitásunkat a közelmúltig szinte teljes egészében a Paksi Atomerômû és az MVM Csoport társaságai kötötték le. Azonban az újabb forgácsolási technológiák folyamatos bevezetése és szerszámgépparkunk korszerûsítése lehetôvé tette, hogy állandóan bôvítsük speciális termékeink és szolgáltatásaink körét, és immár az MVM cégcsoporton kívüli megrendeléseket is tudjuk teljesíteni a gyártástechnológia minden ágában, a darabolástól kezdve a hôkezelésen át a ﬁnommegmunkálásig. A gyártási igények fejlôdésével párhuzamosan folyamatosan újítottuk, fejlesztettük meglévô szerszámgép-állományunkat és a piaci követelményeknek megfelelôen korszerû technológiákat vezettünk be. A technológiai felszereltség mellett rendkívül jól képzett, mintegy 50 fôs, elkötelezett szakembergárdával tudjuk biztosítani az igényeknek megfelelô színvonalat. A legoptimálisabb megmunkálási technológiák kialakításához szerszámbeszállítóink a Sandvik Coromant, az Iscar és az Emuge, amelyeknek szakemberei is nagy szakmai segítséget nyújtanak. Az alkatrészek elôállításához és a mérésekhez a Mitutoyo mérômûszereink biztosítják a maximális pontosságot. Az azonnali igények kielégítéséhez rendkívül sokrétû felszerszámozottságunk mellett meg kell említenünk a megfelelôen nagy alapanyag-raktárkészletünket, valamint a 24 órás rendelkezésre állásunkat. Ezen feltételek és adottságok megléte biztosítja partnereink késedelem nélküli kiszolgálását. A forgácsolt termékek gyártói mind a nemzetközi, mind a hazai versenyben csak olyan termékekkel tudnak piacra jutni, amelyek maradék nélkül teljesítik a szerzôdött partner mindennemû kimondott és kimondatlan igényét. Munkavégzésünk során számunkra a minôség és a megbízhatóság a két legfontosabb tényezô, ez képessé teszi üzemegységünket arra, hogy a lehetô legjobb megoldást nyújtsuk partnereinek. 10 OVIT ZRT. ACÉLSZERKEZETI ÜZLETIGAZGATÓSÁG FORGÁCSOLÓ ÜZEM A megmunkált alapanyagaink a lágyított nikkeltôl a színesfémeken, valamint a szénacél termékeken keresztül az ausztenites korrózióálló acélokig és a 60 HRC feletti edzett termékekig terjed. Ezen anyagok teljes körû megmunkálásához állítottuk be szerszámainkat az esztergálási, marási, köszörülési, menetmegmunkálási fázisokra. Folyamatosan fejlesztjük önmagunkat, a gyártási folyamatokat, hogy tovább javítsunk versenyképességünket. KÖRNYEZETTUDATOS FORGÁCSOLÁS A forgácsolás során egyre nagyobb hangsúlyt fektetünk a környezettudatos megmunkálásokra, így a száraz, környezetbarát olajjal történô minimálkenésû, illetve a hûtött levegô alkalmazásával végzett eljárásokra. A korszerû forgácsolási technológiának számos, egymásnak sok tekintetben ellentmondó kihívásnak kell megfelelnie: forgácsolással egyre bonyolultabb alkatrészeket kell létrehozni, egyre nehezebben megmunkálható anyagokból, növekvô termelékenységgel kell elôállítani az egyre nagyobb pontosságú alkatrészeket, a mûveletekhez drága, többfunkciós szerszámgépekre és szerszámokra van szükség. A nagyobb termelékenységre való törekvés az anyagáram növelését teszi szükségessé, amely a fô- és mellékmozgások sebességének emelésével jár együtt. Az elôtolás mértékének fokozása, de különösen a forgácsolósebesség növelése a forgácsleválasztási zóna hômérsékletének drasztikus emelkedését okozza. Üzemünket a környezettudatos megmunkálás (green manufacturing) bevezetésére egyrészt ökonómiai (a hûtô-kenô közegek beszerzésének, kezelésének, a darabok tisztításának és a hulladék megsemmisítésének költségei), másrészt ökológiai (a dolgozó érdekében megfogalmazott egyre szigorodó környezetvédelmi és munkaegészségügyi elôírások, ezek alapján merôben új technológiai szemlélet kialakítása) természetû megfontolások késztették. MINDEN ESZKÖZZEL A PONTOSSÁGÉRT A megmunkálás folyamán a nagy termelékenység és a pontosság döntô fontosságú tényezô. Nagy pontosságú útmérô rendszereket alkalmazunk a szánpozíciók meghatározásához zárt szabályzó körös üzemmódban, ekkor a helyzetszabályozó hurok a teljes elôtoló mechanikát magába foglalja. A gépek átviteli elemeinek játéka és pontossága nem befolyásolja a pozíciómérés pontosságát, az gyakorlatilag csak az útmérô készülék pontosságától és beépítési helyétôl függ. 11

7 Alapanyag-raktárkészletünk: anyagminôség méretskála anyagminôség méretskála WNr Ø 20 Ø 300 WNr Ø 20 Ø CrMoV57 Ø 20 Ø CrMo5 Ø 30 Ø CrMo4 Ø 20 Ø CrMo4 Ø 20 Ø 220 E295 Ø 20 Ø 150 P265GH Ø 20 Ø 300 S235JR Ø 20 Ø 250 CuSn12 Ø 2 1 Ø 132 CuZn39 Ø 20 Ø 130 Cu-ETP Ø 20 Ø 120 Poliamid Ø 20 Ø 350 Teflon Ø 20 Ø 110 Ni99,6 Ø 20 Ø 140 Termékeink és szolgáltatásaink: Mûhelyeink: 800 m 2 -es hôkezelô mûhely 1200 m 2 -es központi forgácsoló mûhely 150 m 2 -es CNC-esztergamûhely A képen a központi forgácsoló mûhely részlete látható csôszerelvények, karimák, szûkítôk, menetes csatlakozók nyomástartó edények alkatrészei nagyszilárdságú szénacél és korrózióálló kötôelemek lágyított nikkel és vörösréz tömítôelemek hôcserélô csôkötegek egyedi megmunkáló berendezések gyártása szivattyú és armatúra alkatrészek, berendezések gyártása, javítása darukerekek és hajtómûvek gyártása csôvezetéki lyukadások elhárításához tömítôszerszámok gyártása 13

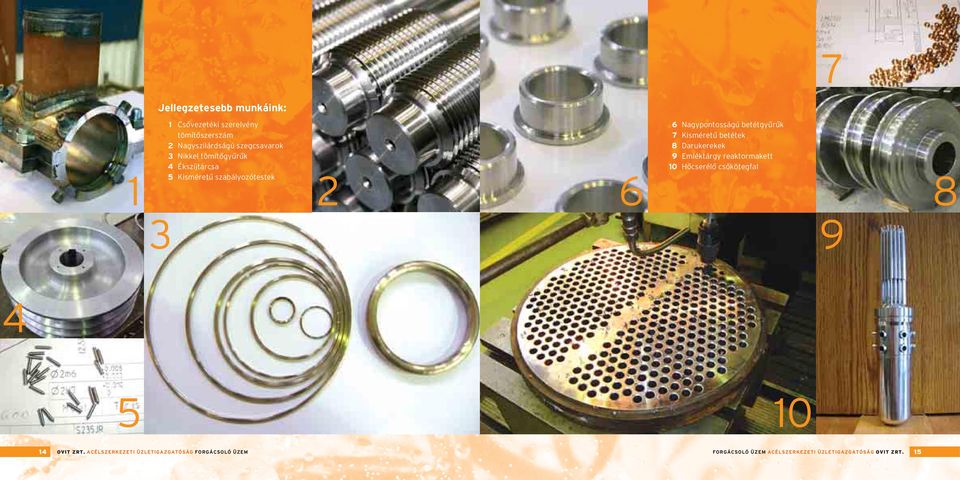

8 7 Jellegzetesebb munkáink: 1 1 Csôvezetéki szerelvény tömítôszerszám 2 Nagyszilárdságú szegcsavarok 3 Nikkel tömítôgyûrûk 4 Ékszíjtárcsa 5 Kisméretû szabályozótestek Nagypontosságú betétgyûrûk 7 Kisméretû betétek 8 Darukerekek 9 Emléktárgy reaktormakett 10 Hôcserélô csôkötegfal OVIT ZRT. ACÉLSZERKEZETI ÜZLETIGAZGATÓSÁG FORGÁCSOLÓ ÜZEM 15

9 Gépparkunk: Megnevezés Típus Munkadarab max. mérete Eszterga SUI 50/1000 Ø 560x1000 Eszterga SUI 50/1000 Ø 560x1000 Eszterga SUI 50/1500 Ø 560x1500 Eszterga SUI 40/2000 Ø 480x2000 Eszterga SUI 40/2000 Ø 480x2000 Eszterga SUI 50/2000 Ø 560x2000 Eszterga SUI 50/2000 Ø 560x2000 Eszterga SUI 40/1500 Ø 480x1500 Eszterga PA 45 POTISJE Ø 800x3000 Eszterga E 800 Ø 800x4000 Eszterga POREBA TR1351/6000 Ø 1350x6000 Karusszeleszterga SC-27 Ø 2500 Fûrészgép RÜSCH Ø 400 Fûrészgép PROMAJSZKA Ø 200 Pilous fûrészgép ARG 600 S.A.F. Ø 650 Fûrészgép KF 250 Ø 250 Oszlopos fúrógép RFH x2000x1750 Vésôgép 7403 Ø 600 Vésôgép 7A420M Ø 500 Horizont WHN 10 NC asztal 1120x1000 Horizont WHN 9 B asztal 1120x1000 Marógép 6P13 400x1700 Marógép UF x1650 Marógép TOS FN x1000 Megnevezés Típus Munkadarab max. mérete Marógép TOS FGS 50/63 630x1800 Síkköszörû x300x350 Palástköszörû BHU 50A Ø 400x2000 max. 300 kg Palástköszörû KU 250 Ø 250x750 Fogazógép ZFWZ 630 Ø 650x900 Eszterga E3N Ø 250x500 Eszterga E3N 01 Ø 125x500 Lefejtômaró UDW 1130 B Ø 120 Egyetemes marógép FN x250 Palástköszörû KP Ø 125x400 Mûszerészeszterga MN-80 A Ø 80x200 Mûszerészeszterga MN-80 Ø 80x200 CNC-eszterga EEN-320 Ø 320x1000 CNC-eszterga ERN 320/1000 Ø 320x1000 CNC-eszterga EEN 400/1500 Ø 400x1500 CNC-eszterga EEN 630/2000 Ø 630x2000 CNC-eszterga ERN 320/1000 Ø 320x1000 CNC-eszterga EPA Ø 320x500 CNC-eszterga TNL 130 Ø 320x900 Kocsis edzôkemence KCMa 90/ x600x2400 Aknáskemence ACGL Ø 650x1700 Aknáskemence ACRL Ø 650x1700 Kétkamrás edzôkemence 2KXO x250x1000 Laborkemence KMM 5/ x100x OVIT ZRT. ACÉLSZERKEZETI ÜZLETIGAZGATÓSÁG FORGÁCSOLÓ ÜZEM 17

10 Szalagfûrész WHN 10 Horizont 02 Asztal keresztirányú átállása X=1205 mm Orsóház mozgása az állványon Y=1120 mm Asztal hosszirányú átállíthatósága Z=1000 mm Munkadarab max. súlya 3600 kg Szerszámgépeink SUI 50 SC 27 CNC Karusszeleszterga Munkadarab max. magassága 1900 mm Munkadarab max. átmérôje 2630 mm Munkadarab max. súlya kg EPA 320 CNC eszterga TNL 130 CNC eszterga PA 45 eszterga TR eszterga 18 OVIT ZRT. ACÉLSZERKEZETI ÜZLETIGAZGATÓSÁG FORGÁCSOLÓ ÜZEM Integrált termelésben sokkal elônyösebb az egyetlen gépbeállítás, amire egy többcélú gép alkalmazása módot nyújt, mint a hagyományos munkafolyamat választása, külön esztergapadokkal és megmunkáló központokkal. A gép automatikus szerszámcserével mûködik, és az esztergáló, illetve megmunkáló központok képességeit kombinálja. Forgó szerszámorsó szolgálja mind az álló, mind a forgó szerszámos alkalmazásokat, beleértve a B-tengely mozgását is. A gép vezérelhetô C-tengellyel rendelkezik, lehetôvé téve a marási és esztergáló marási mûveleteket. 19

11 BHU 50A palástköszörû Fogazógép 10 modulig Elektromos fûtésû mûszerészkemence Ho kezelo kemenceḱ ko zponti vezeŕleśe KXO100 Elektromos fûtésû kétkamrás kemence Fogazógép 0,1 modultól Aknás kemencék 20 OVIT ZRT. ACÉLSZERKEZETI ÜZLETIGAZGATÓSÁG FORGÁCSOLÓ ÜZEM 21

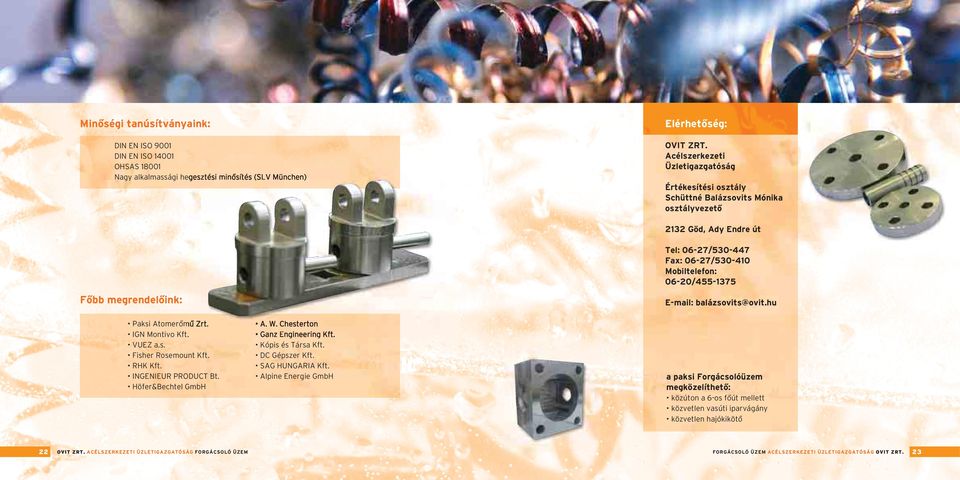

12 Minôségi tanúsítványaink: DIN EN ISO 9001 DIN EN ISO OHSAS Nagy alkalmassági hegesztési minôsítés (SLV München) Elérhetôség: OVIT ZRT. Acélszerkezeti Üzletigazgatóság Értékesítési osztály Schüttné Balázsovits Mónika osztályvezetô 2132 Göd, Ady Endre út Tel: 06-27/ Fax: 06-27/ Mobiltelefon: 06-20/ Fôbb megrendelôink: Paksi Atomerômû Zrt. IGN Montivo Kft. VUEZ a.s. Fisher Rosemount Kft. RHK Kft. INGENIEUR PRODUCT Bt. Höfer&Bechtel GmbH A. W. Chesterton Ganz Engineering Kft. Kópis és Társa Kft. DC Gépszer Kft. SAG HUNGARIA Kft. Alpine Energie GmbH a paksi Forgácsolóüzem megközelíthetô: közúton a 6-os fôút mellett közvetlen vasúti iparvágány közvetlen hajókikötô 22 OVIT ZRT. ACÉLSZERKEZETI ÜZLETIGAZGATÓSÁG FORGÁCSOLÓ ÜZEM 23
