1 B.E.G. LUXOMAT LUXOMAT tervezési példák elektromos szerelők és tervezők számára Használják ki B.E.G. tapasztalatait a sikeres tervezéshez és a LUXOMAT mozgásérzékelők hibátlan alkalmazásához. Segítünk Önöknek a helyes termék kiválasztásában és a legjobb felszerelési hely megkeresésében. Küldje el hozzánk egyszerűen a terveit faxon vagy ben. A többit mi elintézzük természetesen ingyen. Index Folyosó Nagy teremiroda Lépcsőház Tárgyalószoba Egyéni iroda Oldal Garázs 6-8 WC 9-20 Tornaterem 2 Magasállványos raktár 22 Osztályterem Butik 26 Épületbejárat 27 Kényelmes és biztonságos tervezés B.E.G.-vel Egy sor hasznos gyakorlati ötlet, valamint hibaelhárítási tanács mellett ebben a fejezetben számos tervezési példa található a mozgásérzékelők és jelenlét érzékelők felhasználásához irodákban, folyosókon, mélygarázsokban, stb.

2 Tervezési útmutató 2,50 m Az optimális felszerelési hely A felügyelendő teret teljesen fedje le az érzékelő érzékelési tartománya. Figyelembe kell venni a különböző hatótávolságokat ülő tevékenységek, egyenes haladás az érzékelő felé és oldalirányú elhaladás számára. Ha lehetséges, az érzékelőt szereljék mindig a személyek és járművek mozgásirányától oldalra m 3 2 Megközelítés Áthaladás Ülő tevékenység m 6 m 0 m Ügyeljenek a szabad rálátásra: üveg, ablak, válaszfal, bútorzat, növények, lelógó fényforrások vagy szerelvények korlátozzák az érzékelő érzékelési tartományát. Vegyék figyelembe az érzékelési tartományban a zavarforrásokat: fák, bokrok, be és kikapcsoló fűtőszellőzések, ventillátorok, minden olyan készülék, ami hőt bocsát ki stb. (nem zavarforrás: fűtőtestek, számítógépek, napsütötte helyek, helyiség szellőző berendezései). Tartsák be a legkevesebb méteres távolságot a kapcsolt fényforrástól. A kapcsolt fényforrás nem lehet az érzékelő érzékelési tartományában (pl. érzékelő alatti fényforrás) indirekt lámpák a fénysugarat nem vetíthetik közvetlenül az érzékelőre. Ha lehetséges, tartsák be a javasolt 2,50-3,00 méter közötti szerelési magasságot (UP fali kapcsoló,0-2,20 méter között, GH-érzékelő (nagy szerelési magasságokhoz 0,00 méterig)). A korrekt kapcsolás Soha nem szabad több mint öt készüléket párhuzamosan kapcsolni. Minél több érzékelőt kapcsolnak párhuzamosan, annál nagyobb és áttekinthetetlenebb lesz az érzékelési tartomány és annál nagyobb ráfordítást igényel a hibakeresés. Sok párhuzamosan kapcsolt mozgásérzékelőnél a csatlakozó fogyasztók részben bekapcsolva maradhatnak (általában egy RC-tag alkalmazásával megszüntethető). Master jelenlét érzékelőket nem szabad párhuzamosan kapcsolni. Az érzékelési tartomány növeléséhez Slave készülékek használhatók (kérjük vegyék figyelembe a megfelelő kapcsolási rajzokat). A helyes beállítás Megvilágítási értékek Átjárók területe 300 Lux Munkaterület (iroda, tárgyalószoba stb.) 600 Lux Nagyon jó látást igénylő tevékenységek 000 Lux Fénymérés kikapcsolva (nap szimbólum sun ) természetes fény nélküli területekre vagy nappal/éjjel ( day / night ) üzemmódban Időzítés a világítás vezérléséhez Átjárók területe kb. 5 perc Munkaterületek kb. 5 perc Impulzusüzem ( másodperc) lépcsőházi automaták vagy épületrendszerek vezérléséhez Időzítés a készülék vezérléséhez Csatlakozó fogyasztó fajtájától függően 5-20 perc Impulzusüzem épületrendszerek vezérléséhez Riasztási impulzus a hibás kapcsolások elkerüléséhez 2

3 Tervezési példa : folyosó, Indoor 80 és PD2 4,00 m 5,00 m Master 3 5,00 m 2,00 m Master Slave Slave Slave 2 Slave 2 Master 4 8,00 m Master 2 Slave 40,00 m Indoor 80 Csoport Érzékelési tartomány szemben PD2 Csoport 2 Csoport 3 Csoport 4 Érzékelőbetét Indoor 80-M-2C-UP 9266 Indoor 80-M-2C, burkolattal kompletten fehér, RAL Érzékelőbetét Indoor 80-S-UP Indoor 80-S, burkolattal kompletten fehér, RAL PD2-M-2C-AP fehér 9250 PD2-M-2C-DE fehér 9265 PD2-M-2C-UP fehér 9255 PD2-S-AP fehér 9252 PD2-S-DE fehér 9266 PD2-S-UP fehér 9256 Irodaszint folyosóján automatikus világításvezérlést kell megvalósítani jelenlét érzékelős fali kapcsolókkal. Négy lámpacsoportot kell képezni és külön-külön kapcsolni: az előteret a személyzeti liftekhez, a fogadóteret, valamint a folyosó két külön részterületét. Megjegyzések: Különös figyelmet kell fordítani a belépési zónákra. Kerülni kell a holtzónákat a folyosói szakaszokon, szükség esetén növelni kell a időzítést. Az érzékelők közvetlen (sugaras) megközelítése esetén feltétlenül figyelembe kell venni a katalógusban külön jelzett megközelítés hatótávolság adatokat. A folyosók mind a PD4 folyosóérzéeklővel, mind az Indoor 80 fali kapcsolóval ideálisan megfigyelhetők. 4 külön lámpacsoport EVG-vel 4 db LUXOMAT Indoor 80-Slave 2 db LUXOMAT Indoor 80-Master db LUXOMAT PD2-Slave 2 db LUXOMAT PD2-Master Master beállítása PD2 / Indoor 80: Időzítés R: > 5 perc Megvilágítás R: 500 Lux vagy egyénileg, távirányítóval Időzítés R2: opcionális Típus: folyosó napfény nélkül Méretek: h: 40,00 x sz: 5,00 m Helyiségmagasság: 2,70 m (tiszta belmagasság) - Master a fogadórészben és a liftek előterében - Master/Slave az átjáró területen - A Master-t mindig a legkevesebb természetes fényt kapó helyre kell szerelni. 3

4 Tervezési példa 2: FOLYOSÓ, PD3N VAGY PD3N micro 3 20,00 m 2,00 m 2 8,00 m Bewegungsachse 40,00 m Csoport Csoport 2 Csoport 3 Érzékelési tartomány szemben PD3N PD3N-C-AP fehér 9290 PD3N-C-DE fehér 9296 PD3N-C-UP fehér 9286 PD3N-C-AP Micro fehér 9229 PD3N-C-DE Micro fehér 9284 Sportcsarnok folyosója 3 lámpacsoporttal: előtér a személyzeti liftekhez (sárga), folyosói terület (piros), lépcsőházi feljáró (kék) Megjegyzések: Különös figyelmet kell fordítani a belépési zónákra. Kerülni kell a holtzónákat a folyosói szakaszokon, szükség esetén növelni kell a időzítést. Az érzékelők közvetlen (sugaras) megközelítése esetén feltétlenül figyelembe kell venni a katalógusban külön jelzett megközelítés hatótávolság adatokat. 7 db LUXOMAT PD3N-AP/DE/UP Beállítások PD3N: Időzítés: > 5 perc Érzékenység: éjjel/nappal ( sun szimbólum) - Párhuzamos üzemeltetés a folyosói területen - Normál üzemmódeltetés a lifthelyiségben és a lépcsőházi feljáróban Típus: folyosó napfény nélkül Méretek: h: 40,00 x sz: 5,00 m Helyiségmagasság: 2,70 m (tiszta belmagasság) 3 külön lámpacsoport EVG-vel 4

5 Tervezési példa 3: Folyosó, PD4-Master-2C-K-l (Folyosó) és PD4-Master-2C-l 4,00 m 5,00 m Master 3 5,00 m 2,00 m Master Slave Slave 8,00 m Master 2 Master 40,00 m PD4-Folyosó Csoport Érzékelési tartomány szemben PD4 Csoport 2 Csoport 3 PD4-M-2C-K-AP fehér PD4-M-2C-K-DE fehér 9243 PD4-M-2C-K-UP fehér PD4-S-K-AP fehér PD4-S-K-DE fehér PD4-S-K-UP fehér PD4-M-2C-AP fehér 9240 PD4-M-2C-DE fehér 9248 PD4-M-2C-UP fehér Irodaszint folyosója 3 lámpacsoporttal: előtér a személyzeti liftekhez (sárga), folyosói terület (piros), lépcsőházi feljáró (kék) Megjegyzések: Különös figyelmet kell fordítani a belépési zónákra. Kerülni kell a holtzónákat a folyosói szakaszokon, szükség esetén növelni kell a időzítést. Az érzékelők közvetlen (sugaras) megközelítése esetén feltétlenül figyelembe kell venni a katalógusban külön jelzett megközelítés hatótávolság adatokat, a folyosóérzékelőre 0 m sugár érvényes. A nagy frontális érzékenység csak a folyosói tengelyen (80 ) érvényes. Erre keresztben +90 a standard PD4 frontális érzékenysége érvényes. Típus: folyosó napfény nélkül Helyiségmagasság: 2,70 m 3 külön lámpacsoport EVG-vel db LUXOMAT PD4-Master-K (folyosói jelenlét érzékelő) 2 db LUXOMAT PD4-Slave-K (folyosói jelenlét érzékelő) 4 db LUXOMAT PD4-Master-AP/UP/DE Beállítások PD4: Időzítés: kb. 5 perc Érzékenység: éjjel/nappal ( sun szimbólum) - Master/Slave üzemeltetés a folyosói területen - Normál üzemeltetés a liftek előterében és a lépcsőházi feljáróban 5

6 Tervezési példa 4: nagyterű iroda, PD2-l Master 2 Master 3 Master 4 Master 5 Master 6 Master 7 Master 8 Master Slave Slave Master 9 6,00 m 8,00 m Master Slave Slave Master 0 34,00 m Csoport Csoport 2 - Érzékelési tartomány ülő tevékenység PD2 PD2-M-2C-AP fehér 9250 PD2-M-2C-DE fehér 9265 PD2-M-2C-UP fehér 9255 PD2-S-AP fehér 9252 PD2-S-DE fehér 9266 PD2-S-UP fehér 9256 Nagyterű irodában automatikus világításvezérlést kell megvalósítani mozgásérzékelőkkel. A dupla és egyedi munkahelyek, a fogadórész és az előtér a személyzeti liftekhez külön-külön kapcsolandó. Az áthaladási területet összességében kell figyelni. Típus: nagyterű iroda napfénnyel Méretek: h: 34,00 x sz: 6,00 m Helyiségmagasság: 2,70 m (tiszta belmagasság) Beállítások PD2-Master: Időzítés R: 5 perc Megvilágítás R: 300 Lux vagy egyénileg, távirányítóval Időzítés R2: opcionális Master üzemmód a munkahelyeken és a fogadórészben, Master/Slave kapcsolás az átjáró területen. - A Master-t mindig a legkevesebb természetes fényt kapó helyre kell szerelni. külön lámpacsoport EVG-vel 4 db LUXOMAT PD2-Slave db LUXOMAT PD2-Master 6

7 Tervezési példa 5: lépcsőház, PD3N-L PD3N 7,00 m 0,80 m 2,50 m 7,00 m Csoport Érzékelési tartomány szemben Érzékelési tartomány keresztben PD3N-C-AP fehér 9290 PD3N-C-DE fehér 9296 PD3N-C-UP fehér 9286 Társasház lépcsőházában a világítást összességében jelenlét érzékelőkkel automatikusan kell szabályozni. A jelenlét érzékelőket a mennyezetre kell szerelni. Típus: lépcsőház 3 lakószinttel és egy pinceszinttel, természetes fény nélkül Méretek: h: 7,00 x sz: 2,50 m Szintmagasság: 2,70 m (tiszta belmagasság) lámpacsoport EVG-vel 4 db LUXOMAT PD3N Időzítés: 5 perc Megvilágítás: sun szimbólum Párhuzamos üzemeltetés Alternatívák: 6. sz. tervezési példa: Lépcsőház LUXOMAT PD2 jelenlét érzékelőkkel 7. sz. tervezési példa: Lépcsőház LUXOMAT Indoor 80-R mozgásérzékelőkkel, 3 vezetékes 8. sz. tervezési példa: Lépcsőház LUXOMAT Indoor 80-TR mozgásérzékelőkkel, 2 vezetékes, impulzusvezérlés 9. sz. tervezési példa: Lépcsőház LUXOMAT RC-plus next mozgásérzékelőkkel 7

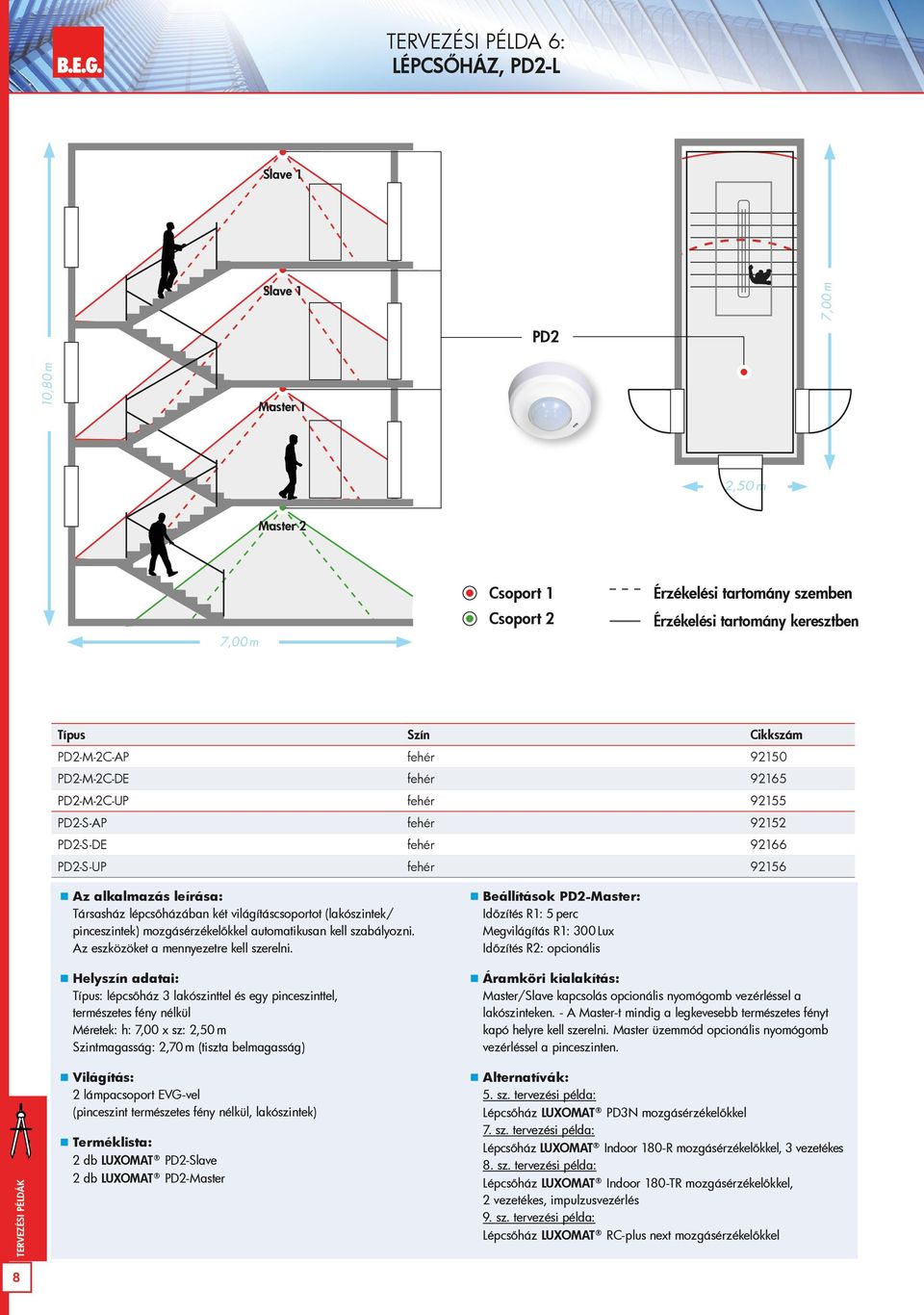

8 Tervezési példa 6: lépcsőház, PD2-L Slave Slave PD2 7,00 m 0,80 m Master 2,50 m Master 2 7,00 m Csoport Csoport 2 Érzékelési tartomány szemben PD2-M-2C-AP fehér 9250 PD2-M-2C-DE fehér 9265 PD2-M-2C-UP fehér 9255 PD2-S-AP fehér 9252 PD2-S-DE fehér 9266 PD2-S-UP fehér 9256 Társasház lépcsőházában két világításcsoportot (lakószintek/ pinceszintek) mozgásérzékelőkkel automatikusan kell szabályozni. Az eszközöket a mennyezetre kell szerelni. Típus: lépcsőház 3 lakószinttel és egy pinceszinttel, természetes fény nélkül Méretek: h: 7,00 x sz: 2,50 m Szintmagasság: 2,70 m (tiszta belmagasság) Beállítások PD2-Master: Időzítés R: 5 perc Megvilágítás R: 300 Lux Időzítés R2: opcionális Master/Slave kapcsolás opcionális nyomógomb vezérléssel a lakószinteken. - A Master-t mindig a legkevesebb természetes fényt kapó helyre kell szerelni. Master üzemmód opcionális nyomógomb vezérléssel a pinceszinten. 2 lámpacsoport EVG-vel (pinceszint természetes fény nélkül, lakószintek) 2 db LUXOMAT PD2-Slave 2 db LUXOMAT PD2-Master Alternatívák: 5. sz. tervezési példa: Lépcsőház LUXOMAT PD3N mozgásérzékelőkkel 7. sz. tervezési példa: Lépcsőház LUXOMAT Indoor 80-R mozgásérzékelőkkel, 3 vezetékes 8. sz. tervezési példa: Lépcsőház LUXOMAT Indoor 80-TR mozgásérzékelőkkel, 2 vezetékes, impulzusvezérlés 9. sz. tervezési példa: Lépcsőház LUXOMAT RC-plus next mozgásérzékelőkkel 8

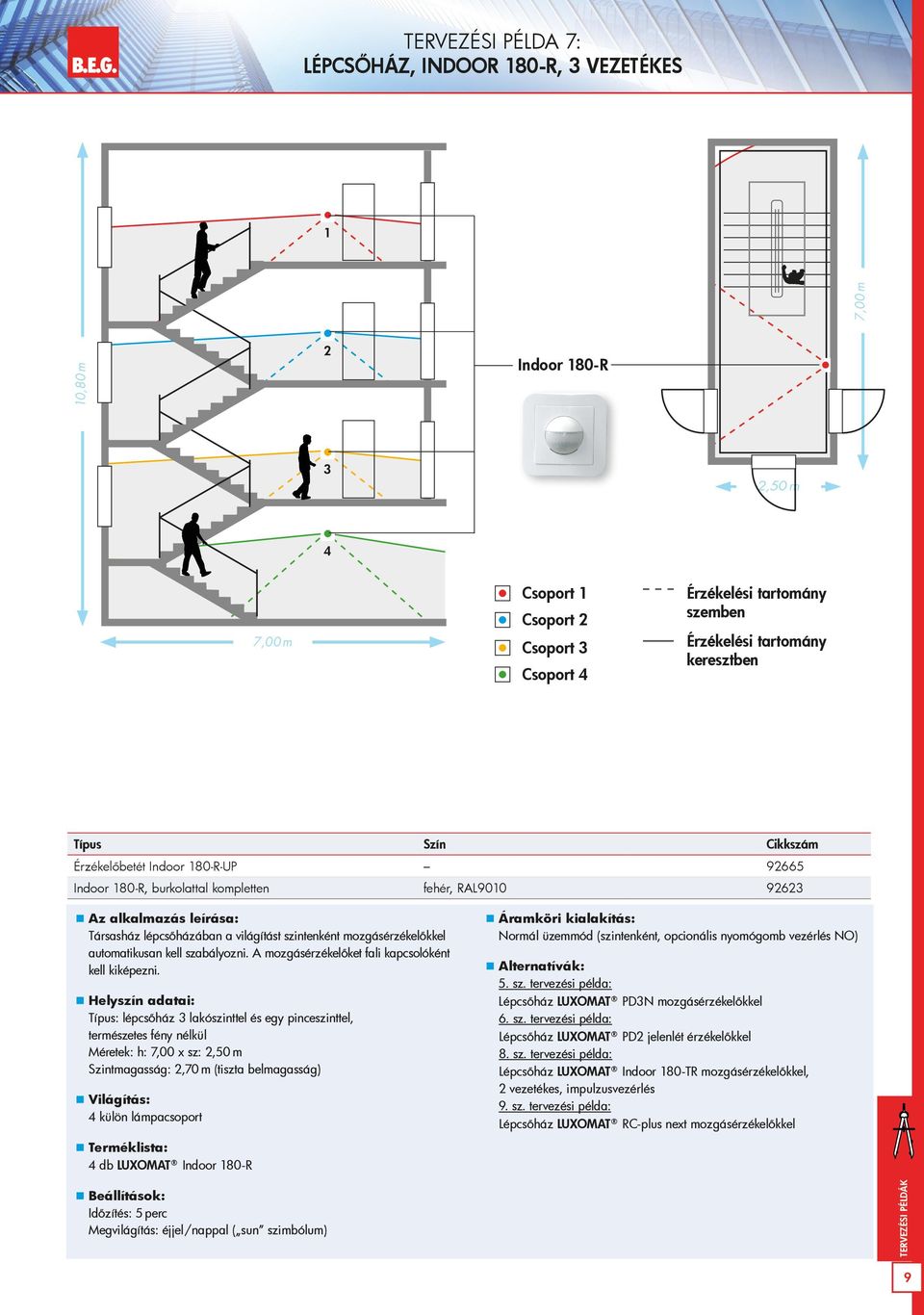

9 Tervezési példa 7: Lépcsőház, Indoor 80-R, 3 vezetékes 7,00 m 0,80 m 2 Indoor 80-R 3 2,50 m 4 7,00 m Csoport Csoport 2 Csoport 3 Csoport 4 Érzékelési tartomány szemben Érzékelési tartomány keresztben Érzékelőbetét Indoor 80-R-UP Indoor 80-R, burkolattal kompletten fehér, RAL Társasház lépcsőházában a világítást szintenként mozgásérzékelőkkel automatikusan kell szabályozni. A mozgásérzékelőket fali kapcsolóként kell kiképezni. Típus: lépcsőház 3 lakószinttel és egy pinceszinttel, természetes fény nélkül Méretek: h: 7,00 x sz: 2,50 m Szintmagasság: 2,70 m (tiszta belmagasság) 4 külön lámpacsoport 4 db LUXOMAT Indoor 80-R Normál üzemmód (szintenként, opcionális nyomógomb vezérlés NO) Alternatívák: 5. sz. tervezési példa: Lépcsőház LUXOMAT PD3N mozgásérzékelőkkel 6. sz. tervezési példa: Lépcsőház LUXOMAT PD2 jelenlét érzékelőkkel 8. sz. tervezési példa: Lépcsőház LUXOMAT Indoor 80-TR mozgásérzékelőkkel, 2 vezetékes, impulzusvezérlés 9. sz. tervezési példa: Lépcsőház LUXOMAT RC-plus next mozgásérzékelőkkel Időzítés: 5 perc Megvilágítás: éjjel/nappal ( sun szimbólum) 9

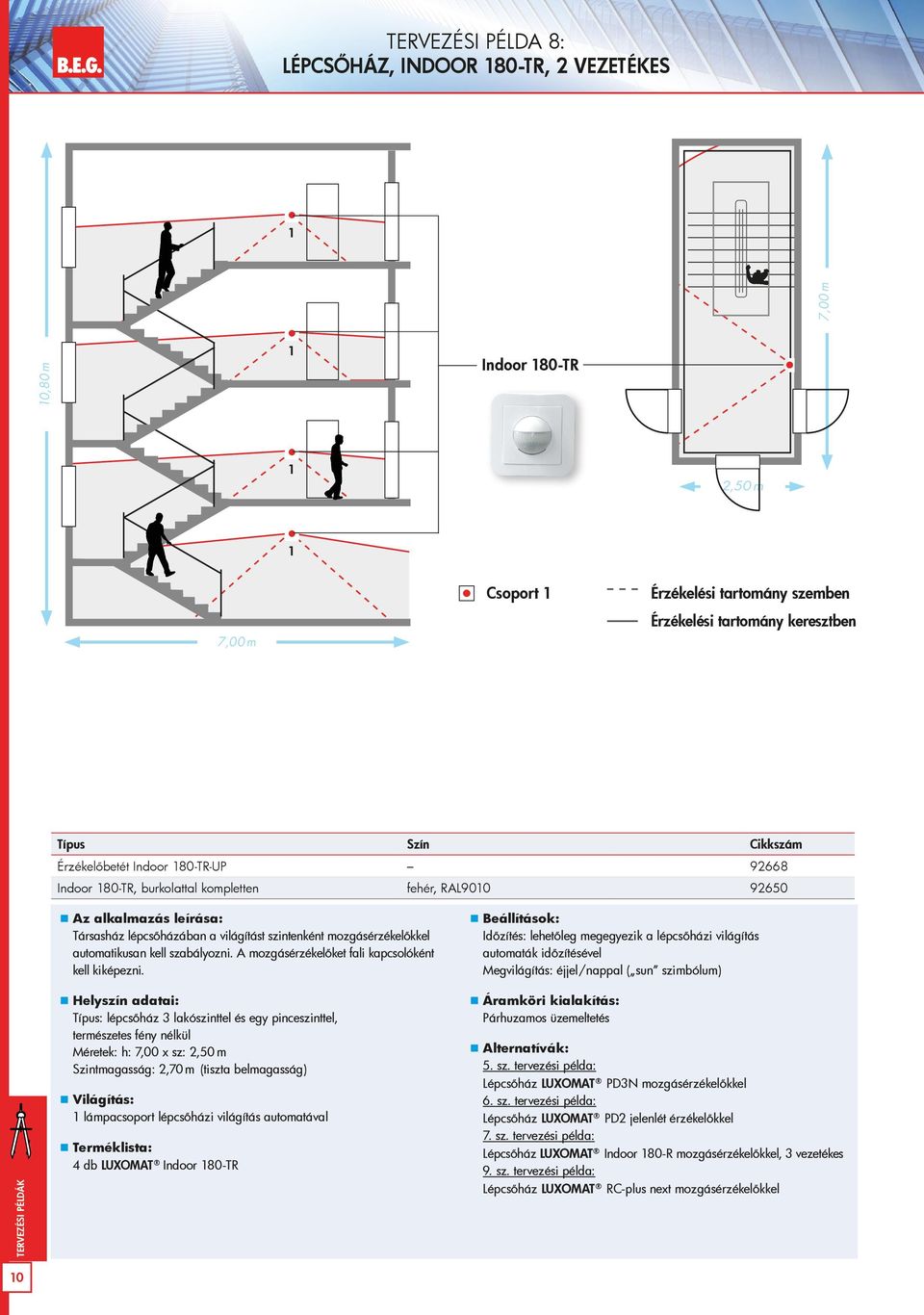

10 Tervezési példa 8: Lépcsőház, Indoor 80-TR, 2 vezetékes 0,80 m 7,00 m Indoor 80-TR 2,50 m 7,00 m Csoport Érzékelési tartomány szemben Érzékelőbetét Indoor 80-TR-UP Indoor 80-TR, burkolattal kompletten fehér, RAL Társasház lépcsőházában a világítást szintenként mozgásérzékelőkkel automatikusan kell szabályozni. A mozgásérzékelőket fali kapcsolóként kell kiképezni. Időzítés: lehetőleg megegyezik a lépcsőházi világítás automaták időzítésével Megvilágítás: éjjel/nappal ( sun szimbólum) Típus: lépcsőház 3 lakószinttel és egy pinceszinttel, természetes fény nélkül Méretek: h: 7,00 x sz: 2,50 m Szintmagasság: 2,70 m (tiszta belmagasság) lámpacsoport lépcsőházi világítás automatával 4 db LUXOMAT Indoor 80-TR Párhuzamos üzemeltetés Alternatívák: 5. sz. tervezési példa: Lépcsőház LUXOMAT PD3N mozgásérzékelőkkel 6. sz. tervezési példa: Lépcsőház LUXOMAT PD2 jelenlét érzékelőkkel 7. sz. tervezési példa: Lépcsőház LUXOMAT Indoor 80-R mozgásérzékelőkkel, 3 vezetékes 9. sz. tervezési példa: Lépcsőház LUXOMAT RC-plus next mozgásérzékelőkkel 0

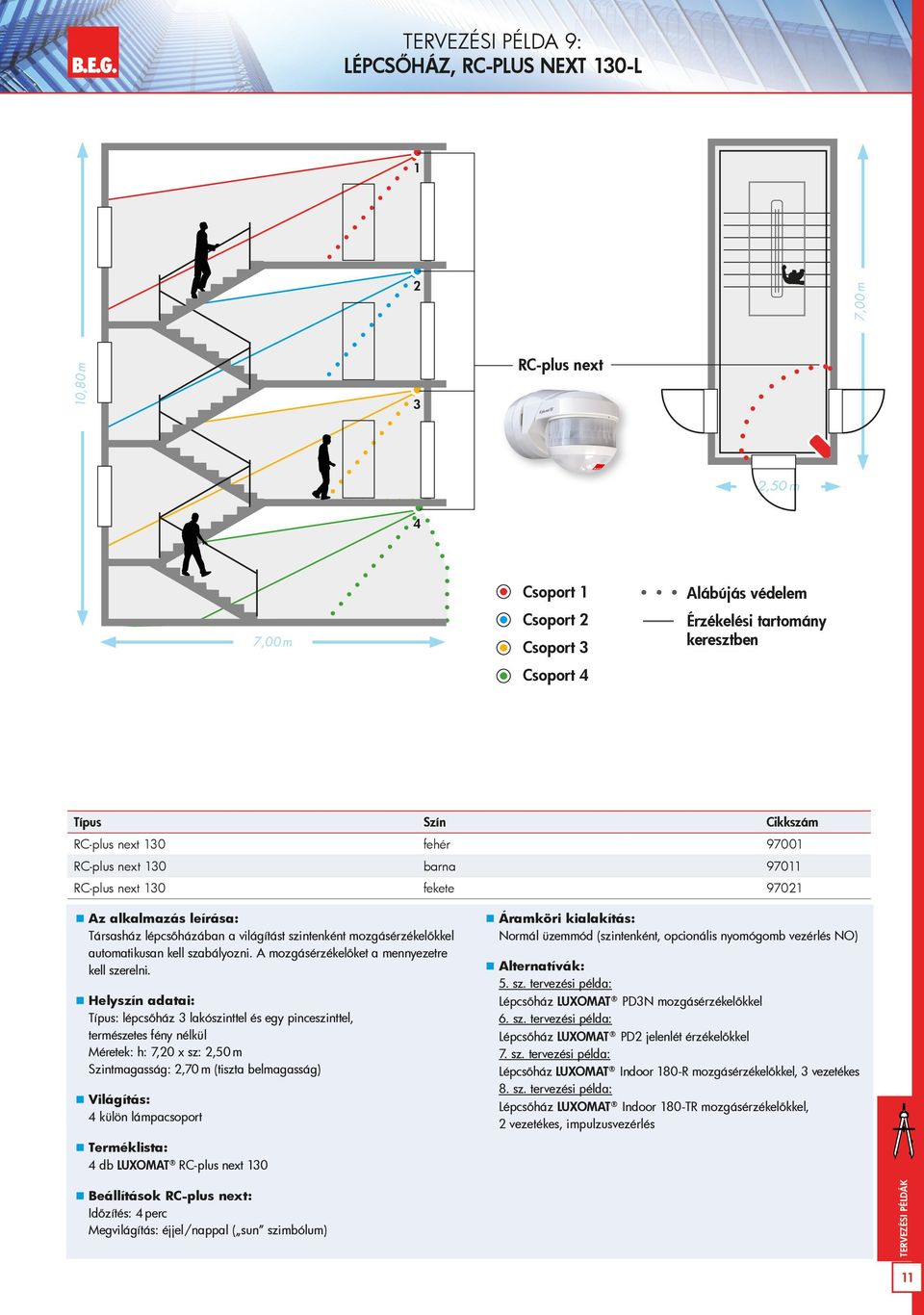

11 Tervezési példa 9: lépcsőház, RC-plus next 30-L 2 7,00 m 0,80 m 3 RC-plus next 2,50 m 4 7,00 m Csoport Csoport 2 Csoport 3 Csoport 4 Alábújás védelem Érzékelési tartomány keresztben RC-plus next 30 fehér 9700 RC-plus next 30 barna 970 RC-plus next 30 fekete 9702 Társasház lépcsőházában a világítást szintenként mozgásérzékelőkkel automatikusan kell szabályozni. A mozgásérzékelőket a mennyezetre kell szerelni. Típus: lépcsőház 3 lakószinttel és egy pinceszinttel, természetes fény nélkül Méretek: h: 7,20 x sz: 2,50 m Szintmagasság: 2,70 m (tiszta belmagasság) 4 külön lámpacsoport 4 db LUXOMAT RC-plus next 30 Normál üzemmód (szintenként, opcionális nyomógomb vezérlés NO) Alternatívák: 5. sz. tervezési példa: Lépcsőház LUXOMAT PD3N mozgásérzékelőkkel 6. sz. tervezési példa: Lépcsőház LUXOMAT PD2 jelenlét érzékelőkkel 7. sz. tervezési példa: Lépcsőház LUXOMAT Indoor 80-R mozgásérzékelőkkel, 3 vezetékes 8. sz. tervezési példa: Lépcsőház LUXOMAT Indoor 80-TR mozgásérzékelőkkel, 2 vezetékes, impulzusvezérlés Beállítások RC-plus next: Időzítés: 4 perc Megvilágítás: éjjel/nappal ( sun szimbólum)

12 Tervezési példa 0: A tárgyaló, PD2-L kb. 5,80 m Slave PD2 Master 7,80 m Csoport Érzékelési tartomány ülő tevékenység PD2-M-2C-AP fehér 9250 PD2-M-2C-DE fehér 9265 PD2-M-2C-UP fehér 9255 PD2-S-AP fehér 9252 PD2-S-DE fehér 9266 PD2-S-UP fehér 9256 A tárgyalóban a világítást jelenléttől és természetes fénytől függően kell vezérelni. Az automatikus vezérlés ellenére legyen lehetséges az aktuális kapcsolási állapot manuális befolyásolása nyomógombbal ill. távvezérlés útján. A mozgásérzékelőket a mennyezetre kell szerelni. Típus: tárgyaló napfénnyel Méretek: h: 7,80 x sz: 5,80 m Helyiségmagasság: 2,70 m (tiszta belmagasság) lámpacsoport EVG-vel Időzítés R: mind. 5 perc Megvilágítás R: 300 Lux Időzítés R2: opcionális Master/Slave kapcsolás opcionális nyomógomb vezérléssel. A Master-t mindig a legkevesebb természetes fényt kapó helyre kell szerelni. Alternatívák:. sz. tervezési példa: B tárgyaló 2. sz. tervezési példa: C tárgyaló db LUXOMAT PD2-Slave db LUXOMAT PD2-Master 2

13 Tervezési példa : tárgyaló B, Indoor 80-nal és PD2-slave-L kb. 5,80 m Slave PD2 Master Indoor 80 7,80 m Csoport Érzékelési tartomány ülő tevékenység Érzékelési tartomány szemben Érzékelőbetét Indoor 80-M-2C-UP 9266 Indoor 80-M-2C, burkolattal kompletten fehér, RAL PD2-S-AP fehér 9252 PD2-S-DE fehér 9266 PD2-S-UP fehér 9256 A tárgyalóban a világítást jelenléttől és természetes fénytől függően kell vezérelni. Az automatikus vezérlés ellenére legyen lehetséges az aktuális kapcsolási állapot manuális befolyásolása nyomógombbal ill. távvezérlés útján. A mozgásérzékelőket a falra és a mennyezetre kell szerelni. Típus: tárgyaló napfénnyel Méretek: h: 7,80 x sz: 5,80 m Helyiségmagasság: 2,70 m (tiszta belmagasság) lámpacsoport EVG-vel Beállítások Indoor 80-Master: Időzítés R: mind. 5 perc Megvilágítás R: 300 Lux Időzítés R2: opcionális Master/Slave kapcsolás opcionális nyomógomb vezérléssel. A Master-t mindig a legkevesebb természetes fényt kapó helyre kell szerelni. Alternatívák: 0. sz. tervezési példa: A tárgyaló 2. sz. tervezési példa: C tárgyaló db LUXOMAT PD2-Slave db LUXOMAT Indoor 80-Master 3

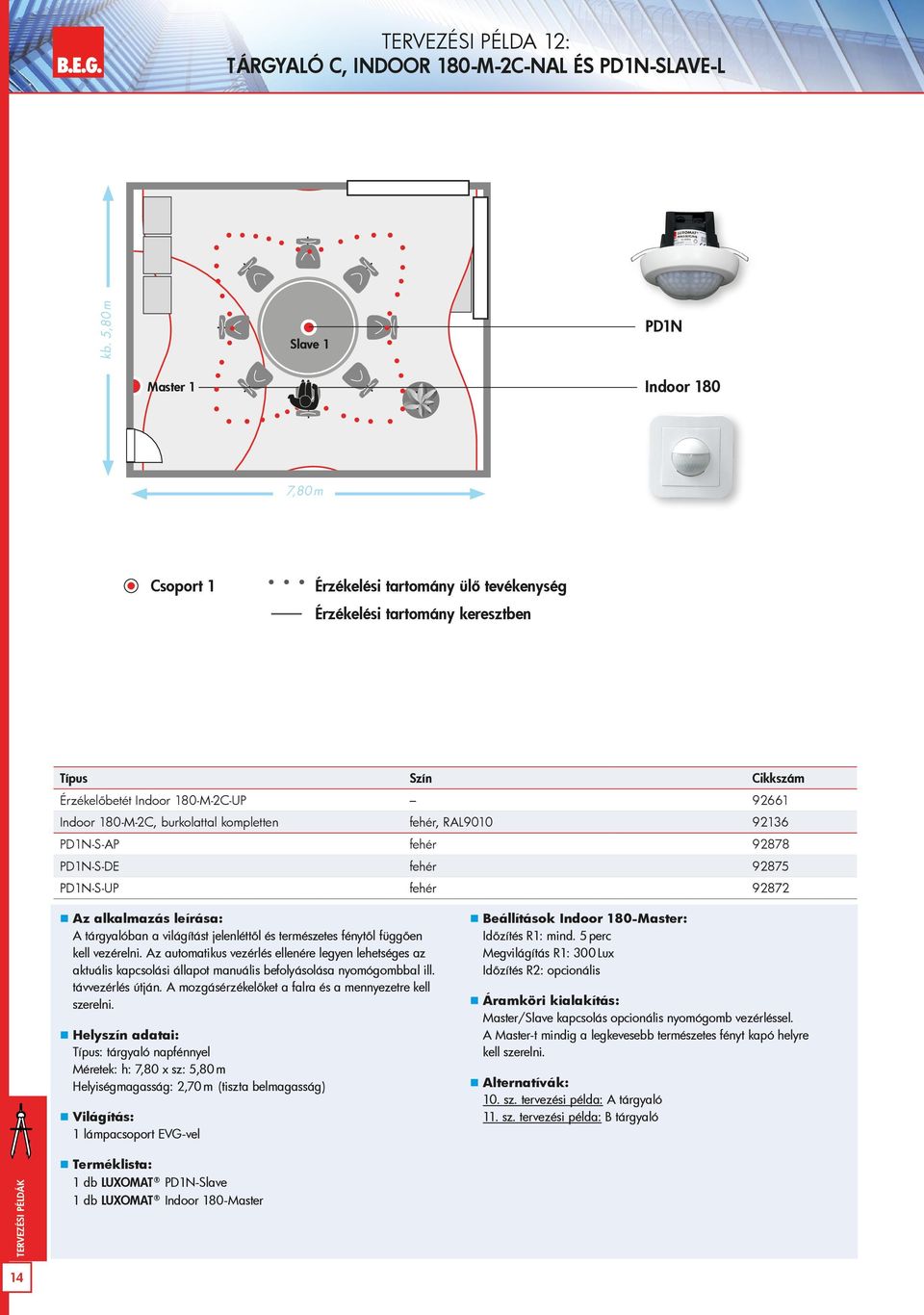

14 Tervezési példa 2: tárgyaló C, Indoor 80-M-2C-nal és PDN-Slave-L kb. 5,80 m Slave PDN Master Indoor 80 7,80 m Csoport Érzékelési tartomány ülő tevékenység Érzékelőbetét Indoor 80-M-2C-UP 9266 Indoor 80-M-2C, burkolattal kompletten fehér, RAL PDN-S-AP fehér PDN-S-DE fehér PDN-S-UP fehér A tárgyalóban a világítást jelenléttől és természetes fénytől függően kell vezérelni. Az automatikus vezérlés ellenére legyen lehetséges az aktuális kapcsolási állapot manuális befolyásolása nyomógombbal ill. távvezérlés útján. A mozgásérzékelőket a falra és a mennyezetre kell szerelni. Típus: tárgyaló napfénnyel Méretek: h: 7,80 x sz: 5,80 m Helyiségmagasság: 2,70 m (tiszta belmagasság) lámpacsoport EVG-vel Beállítások Indoor 80-Master: Időzítés R: mind. 5 perc Megvilágítás R: 300 Lux Időzítés R2: opcionális Master/Slave kapcsolás opcionális nyomógomb vezérléssel. A Master-t mindig a legkevesebb természetes fényt kapó helyre kell szerelni. Alternatívák: 0. sz. tervezési példa: A tárgyaló. sz. tervezési példa: B tárgyaló db LUXOMAT PDN-Slave db LUXOMAT Indoor 80-Master 4

15 Tervezési példa 3: egyedi iroda, PD2-L kb. 4,00 m Master PD2 5,00 m Az egyedi irodában a világítást jelenléttől és természetes fénytől függően kell vezérelni. Az automatikus vezérlés ellenére legyen lehetséges az aktuális kapcsolási állapot manuális befolyásolása nyomógombbal ill. távvezérlés útján. A mozgásérzékelőket a mennyezetre kell szerelni. Típus: egyedi iroda napfénnyel Méretek: 4,00 x 5,00 m Időzítés R: 0 perc Megvilágítás R: 300 Lux vagy egyénileg, távirányítóval Időzítés R2: opcionális Master üzemmód opcionális nyomógomb vezérléssel lámpacsoport EVG-vel db LUXOMAT PD2-Master Csoport Érzékelési tartomány ülő tevékenység PD2-M-2C-AP fehér 9250 PD2-M-2C-DE fehér 9265 PD2-M-2C-UP fehér

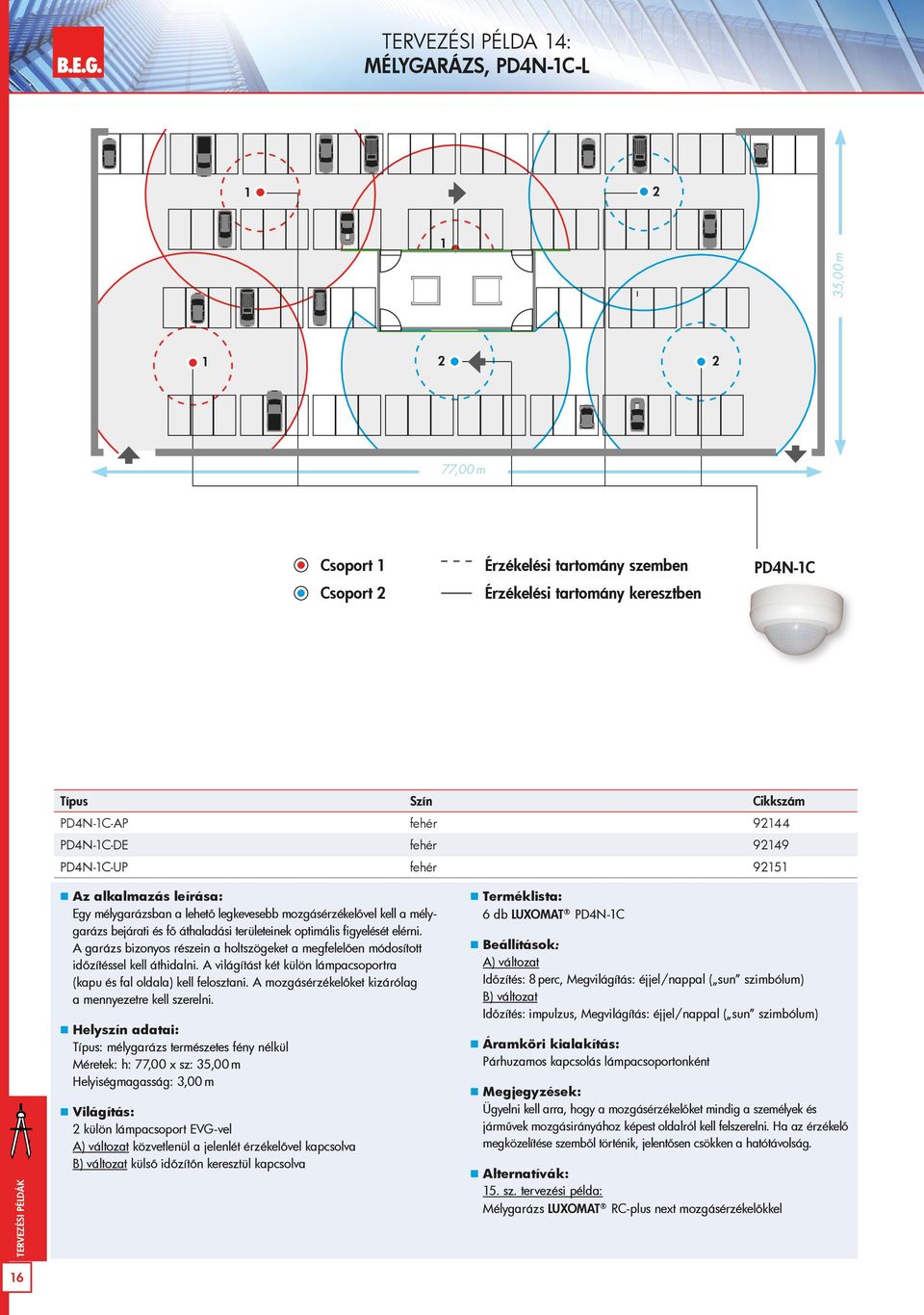

16 Tervezési példa 4: Mélygarázs, PD4N-C-L 2 35,00 m ,00 m Csoport Csoport 2 Érzékelési tartomány szemben PD4N-C PD4N-C-AP fehér 9244 PD4N-C-DE fehér 9249 PD4N-C-UP fehér 925 Egy mélygarázsban a lehető legkevesebb mozgásérzékelővel kell a mélygarázs bejárati és fő áthaladási területeinek optimális figyelését elérni. A garázs bizonyos részein a holtszögeket a megfelelően módosított időzítéssel kell áthidalni. A világítást két külön lámpacsoportra (kapu és fal oldala) kell felosztani. A mozgásérzékelőket kizárólag a mennyezetre kell szerelni. Típus: mélygarázs természetes fény nélkül Méretek: h: 77,00 x sz: 35,00 m Helyiségmagasság: 3,00 m 2 külön lámpacsoport EVG-vel A) változat közvetlenül a jelenlét érzékelővel kapcsolva B) változat külső időzítőn keresztül kapcsolva 6 db LUXOMAT PD4N-C A) változat Időzítés: 8 perc, Megvilágítás: éjjel/nappal ( sun szimbólum) B) változat Időzítés: impulzus, Megvilágítás: éjjel/nappal ( sun szimbólum) Párhuzamos kapcsolás lámpacsoportonként Megjegyzések: Ügyelni kell arra, hogy a mozgásérzékelőket mindig a személyek és járművek mozgásirányához képest oldalról kell felszerelni. Ha az érzékelő megközelítése szemből történik, jelentősen csökken a hatótávolság. Alternatívák: 5. sz. tervezési példa: Mélygarázs LUXOMAT RC-plus next mozgásérzékelőkkel 6

17 Tervezési példa 5: mélygarázs, RC-plus next egységgel 35,00 m ,00 m RC-plus next 230 RC-plus next 30 RC-plus next 30 Csoport Csoport 2 Alábújás védelem RC-plus next 30 fehér 9700 RC-plus next 30 barna 970 RC-plus next 30 fekete 9702 RC-plus next 230 fehér RC-plus next 230 barna 9702 RC-plus next 230 fekete RC-plus next 230 ezüst Egy mélygarázsban a lehető legkevesebb mozgásérzékelővel kell a mélygarázs bejárati és fő áthaladási területeinek optimális figyelését elérni. A garázs bizonyos részein a holtszögeket a megfelelően módosított időzítéssel kell áthidalni. A világítást két külön lámpacsoportra (kapu és fal oldala) kell felosztani. A mozgásérzékelőket választás szerint a falra és a mennyezetre kell szerelni. Típus: mélygarázs természetes fény nélkül Méretek: h: 77,00 x sz: 35,00 m Helyiségmagasság: 3,00 m 6 db LUXOMAT RC-plus next db LUXOMAT RC-plus next 30 A) változat Időzítés: 8 perc, Megvilágítás: éjjel/nappal ( sun szimbólum) B) változat Időzítés: impulzus, Megvilágítás: éjjel/nappal ( sun szimbólum) Párhuzamos kapcsolás lámpacsoportonként 2 külön lámpacsoport EVG-vel A) változat közvetlenül a jelenlét érzékelővel kapcsolva B) változat külső időzítőn keresztül kapcsolva Megjegyzések: Ügyelni kell arra, hogy a mozgásérzékelőket mindig a személyek és járművek mozgásirányához képest oldalról kell felszerelni. Ha az érzékelő megközelítése szemből történik, jelentősen csökken a hatótávolság. 7

18 Tervezési példa 6: magángarázs, PD3N-L 5,00 m 8,00 m A magángarázsban a világítást mozgásérzékelőkkel automatikusan kell szabályozni. A mozgásérzékelőket a mennyezetre kell szerelni. Típus: magángarázs természetes fény nélkül Méretek: h: 5,00 x sz: 8,00 m Helyiségmagasság: 2,0 m Időzítés: 4 perc Megvilágítás: éjjel/nappal ( sun szimbólum) Normál üzemmód lámpacsoport EVG-vel db LUXOMAT PD3N-AP/DE/UP PD3N Csoport Érzékelési tartomány szemben PD3N-C-AP fehér 9290 PD3N-C-DE fehér 9296 PD3N-C-UP fehér

19 Tervezési példa 7: WC-k, Indoor 80-R-L 5,00 m 9,00 m Indoor 80-R Csoport Nyilvános WC-k zárt WC kabinokkal, jelenlét/zajérzékelők falra szerelve Kombinált jelenlét/zajérzékelők alkalmazásával lehetséges a holtterek megfigyelése zaj alapján. Megjegyzések: A WC használóit figyelmeztetni kell a zajérzékenységre, pl. a kabinokban elhelyezett felirattal. Típus: nyilvános WC természetes fény nélkül Helyiségmagasság: 2,70 m lámpacsoport EVG-vel helyiségenként 2 db LUXOMAT Indoor 80-R Időzítés: 0 perc Érzékenység: éjjel/nappal ( sun szimbólum) Zajérzékenység: az optimális érzékenységet teszt útján kell megállapítani. Normál üzemmód zajérzékenységgel Alternatívák: Tervezési példa 8: LUXOMAT PD3N-al vagy PD3N-Micro-val Takart területek a hangérzékelővel érzékelhetők Érzékelőbetét Indoor 80-R-UP Indoor 80-R, burkolattal kompletten fehér, RAL

20 Tervezési példa 8: WC-K, PD3N VAGY PD3N micro 5,00 m 9,00 m PD3N Csoport Érzékelési tartomány ülő tevékenység PD3N-C-AP fehér 9290 PD3N-C-DE fehér 9296 PD3N-C-UP fehér 9286 PD3N-C-AP Micro fehér 9229 PD3N-C-DE Micro fehér 9284 Nyilvános WC-k zárt WC kabinokkal. Jelenlét érzékelők mennyezeti szerelése. Típus: nyilvános WC természetes fény nélkül Helyiségmagasság: 2,70m Párhuzamos üzem helyiségenként Alternatívák: Tervezési példa 7: LUXOMAT Indoor 80-R-rel lámpacsoport EVG-vel helyiségenként 7 db LUXOMAT PD3N-AP/UP/DE vagy PD3N-Micro Időzítés: 0 perc Érzékenység: éjjel/nappal ( sun szimbólum) 20

21 Tervezési példa 9: hárommezős tornacsarnok, PD4-Master-l 40,00 m 8,00 m Master Master 2 Master 3 Csoport Csoport 2 Csoport 3 PD4 PD4-M-2C-AP fehér 9240 PD4-M-2C-DE fehér 9248 PD4-M-2C-UP fehér Hárommezős tornacsarnokban automatikus világításvezérlést kell megvalósítani mozgásérzékelőkkel. 3 csarnokterületen - lámpacsoportot kell képezni és egyenként kapcsolni. Az automatikus vezérlés ellenére legyen lehetséges az aktuális kapcsolási állapot manuális befolyásolása mind nyomógombbal, mind távvezérlés útján. Típus: tornacsarnok természetes megvilágítással Méretek: h: 40,00 x sz: 8,00m Helyiségmagasság: 8,00-0,00 m (tiszta belmagasság) Időzítés R: > 5 perc Megvilágítás: 500 Lux vagy egyénileg, távirányítóval Időzítés R2: opcionális Master üzemmód mind a 3 lámpacsoportnál; Master/Slave üzemmód szintén lehetséges. A Master-t mindig a legkevesebb természetes fényt kapó helyre kell szerelni. lámpacsoport EVG-vel csarnokterületenként 3 db LUXOMAT PD4-Master 2

22 Tervezési példa 20: magaspolcos raktár, PD4N-C-L és PD4-M-C-GH-L Csoport -3 Csoport 4-8 Csoport Master 4 Érzékelési tartomány szemben Érzékelési tartomány keresztben Master 5 Master 6 37,00 m PD4N-C PD4-M-C-GH 40,00 m Egy raktárházban a különböző területeket mozgásérzékelővel kell figyelni és a világítást automatikusan kell kapcsolni. A raktár a következő területekre van felosztva: 5 folyosó, folyosó eleje terület, folyosó vége terület, raktárbejárat, liftzóna, rámpa. Minden részterületet egyedileg kell figyelni és kapcsolni. A mozgásérzékelőket a mennyezetre kell szerelni. Típus: magaspolcos raktár természetes megvilágítással Méretek: h: 40,00 x sz: 37,00 m Helyiségmagasság: 0,00 m 3 db LUXOMAT PD4N-AP/DE/UP 7 db LUXOMAT PD4-M-GH-AP Időzítés R: > 5 perc Megvilágítás: 500 Lux vagy egyénileg, távirányítóval Időzítés R2: opcionális Master üzemmód mind a 3 lámpacsoportnál 0 lámpacsoport EVG-vel Master 7 Master 9 Master 0 Master 8 PD4N-C-AP fehér 9244 PD4N-C-DE fehér 9249 PD4N-C-UP fehér 925 PD4-M-C-GH-AP fehér

23 Tervezési példa 2: osztályterem, PDN-Master-2C-L és Slave-L 6,00 m Master Slave PDN 0,00 m Csoport Érzékelési tartomány ülő tevékenység PDN-M-2C-AP fehér PDN-M-2C-DE fehér PDN-M-2C-UP fehér PDN-S-AP fehér PDN-S-DE fehér PDN-S-UP fehér Egy osztályteremben a világítást jelenléttől és természetes fénytől függően kell vezérelni. Az automatikus vezérlés ellenére legyen lehetséges az aktuális kapcsolási állapot manuális befolyásolása nyomógombbal ill. távvezérlés útján. A jelenlét érzékelőket a mennyezetre kell szerelni. Típus: osztályterem természetes megvilágítással Méretek: h: 0,00 x sz: 6,00 m Szintmagasság: 2,70 m (tiszta belmagasság) lámpacsoport EVG-vel Beállítások PDN-Master: Időzítés R: mind. 5 perc Megvilágítás R: 300 Lux Időzítés R2: opcionális Master/Slave kapcsolás opcionális nyomógomb vezérléssel. A Master-t mindig a legkevesebb természetes fényt kapó helyre kell szerelni. Megjegyzés: Ideális megfigyelés lenne lehetséges egy egyedi PD4-DUO mozgásérzékelővel is. db LUXOMAT PDN-Slave db LUXOMAT PDN-Master 23

24 Tervezési példa 22: OSZTÁLYTEREM, PD4-M-2C-DUO vagy PD4-M-DUO-DIM 6,00 m Master PD4-M-DUO-DIM 0,00 m Csoport -2 zóna: ablak melletti világítási sáv 2 zóna: ablaktól távoli világítási sáv Érzékelési tartomány ülő tevékenység Érzékelési tartomány szemben PD4-M-2C-DUO-AP fehér 9258 PD4-M-2C-DUO-DE fehér 9225 PD4-M-2C-DUO-UP fehér PD4-M-DUO-DIM-AP fehér 9227 PD4-M-DUO-DIM-DE fehér PD4-M-DUO-DIM-UP fehér Egy osztályteremben a világítást jelenléttől és természetes fénytől függően, egy ablakközeli és egy ablaktól távoli fénysávban kell külön vezérelni. Az automatikus vezérlés ellenére legyen lehetséges az aktuális kapcsolási állapot manuális befolyásolása nyomógombbal ill. távvezérlés útján. A jelenlét érzékelőt a mennyezetre kell szerelni. Típus: osztályterem természetes megvilágítással Méretek: h: 0,00 x sz: 6,00 m Helyiségmagasság: 2,70 m (tiszta belmagasság) Időzítés R: > 5 perc Megvilágítás R: 300 Lux vagy egyénileg, távirányítóval Időzítés R2: opcionális Normál üzemmód 2 lámpacsoport EVG-vel db LUXOMAT PD4-DUO vagy db LUXOMAT PD4-DUO-DIM 24

25 Tervezési példa 23: OSZTÁLYTEREM, PD4-M-3C-TRIO vagy PD4-M-TRIO-DIM 6,00 m Master PD4-M-3C-TRIO 0,00 m Csoport -3 zóna: ablak melletti világítási sáv 2 zóna: ablaktól távoli világítási sáv 3 zóna: tábla világításának vezérlése Érzékelési tartomány ülő tevékenység Érzékelési tartomány szemben PD4-M-3C-TRIO-DE fehér PD4-M-3C-TRIO-AP fehér PD4-M-TRIO-DIM-DE fehér PD4-M-TRIO-DIM-AP fehér Egy osztályteremben a világítást jelenléttől és természetes fénytől függően, egy ablakközeli és egy ablaktól távoli fénysávban kell külön vezérelni. Lehetőség van egy különálló táblavilágítási kapcsoló alkalmazására is. Az automatikus vezérlés ellenére legyen lehetséges az aktuális kapcsolási állapot manuális befolyásolása nyomógombbal ill. távvezérlés útján. A jelenlét érzékelőt a mennyezetre kell szerelni. Típus: osztályterem természetes megvilágítással Méretek: h: 0,00 x sz: 6,00 m Helyiségmagasság: 2,70 m (tiszta belmagasság) db LUXOMAT PD4-TRIO vagy db LUXOMAT PD4-TRIO-DIM Időzítés R: > 5 perc Megvilágítás R: 300 Lux vagy egyénileg, távirányítóval Időzítés R2: opcionális Normál üzemmód 2 lámpacsoport EVG-vel Tábla világítása 25

26 Tervezési példa 24: butik, RC-plus next 230-l Gong RC-plus next 230 4,00 m 6,70 m Csoport RC-plus next 230 fehér RC-plus next 230 barna 9702 RC-plus next 230 fekete RC-plus next 230 ezüst Egy üzletben az ügyfél jelenlétét gongütéssel kell jelezni. A mozgásérzékelőt a bejáratnál kell elhelyezni. Normál üzemmód csatlakoztatott gonggal Típus: üzlethelyiség természetes megvilágítással Helyiségmagasság: 2,70 m LUXOMAT RC-plus next 230 Ebben az esetben csak a gongot kell aktiválni, a világítást nem. Impulzus mód Érzékenység: éjjel/nappal ( sun szimbólum) 26

27 Tervezési példa 25: házbejárat, RC-plus next 30-l 5,00 m RC-plus next 30 0,00 m Csoport Alábújás védelem Érzékelési tartomány szemben Érzékelési tartomány keresztben RC-plus next 30 fehér 9700 RC-plus next 30 barna 970 RC-plus next 30 fekete 9702 Házbejárat, mozgásérzékelő falra szerelése. A ház lakói mindig a keskeny bejárati úton közelednek és lehető legkorábban észlelni kell őket. Típus: házbejárat természetes megvilágítással Szerelési magasság: 2,50-3,00 m Normál üzemmód Megjegyzés: Ügyelni kell arra, hogy a jelenlét érzékelőket mindig a személyek és járművek mozgásirányához képest oldalról kell felszerelni. Ha az érzékelő megközelítése szemből történik, jelentősen csökke a hatótávolság. lámpacsoport LUXOMAT RC-plus next 30 Időzítés: 4 perc Érzékenység: előrehaladott alkonyodás ( Moon sötét szimbólum) 27
