1 nagy richárd márk DIPLOMADOLGOZAT 2007 Fe tap hon ehomefa m ily FetaphoneHomeFamily

2 FetaphoneHomeFamily Magzatvizsgáló készülékcsalád otthoni diagnosztikai rendszerben Moholy-Nagy Művészeti Egyetem Formatervező tanszék Ipari Formatervező szak Nagy Richárd Márk Témavezető: Scherer József 2007 Terjedelem: 61 oldal Leütés: karakter

3 A FELADAT 19

4 4.1. A FELADAT Megrendelő: Feladat: Világszabadalommal rendelkező otthoni diagnosztika rendszerű (home monitoring) fonokardiográfiai módszer (akusztikus szenzorral) alapján működő magzatvizsgáló készülékcsalád formatervezése. Magyar találmány, világszabadalom, a fejlesztő cég is magyar. Eddig az első széria készült el, műszaki külsővel, a készülék működésének tesztelése céljából, orvosi használatban. (fejlesztési idő: kb. 5 év) - eszközök: - 2 db szenzor fejegység: FHR (szívhang), Toco (nyomás) - műszer - (hangszóró, kijelző, navigáció, GPRS modem, akkumulátor) - 2 db öv - nyomógomb (babamozgás jelölésre) - tároló csomagolás - feladat: látványterv, műszaki modell-prototípusig előkészítve, design menedzsment a gyártásig Első közös Design BIEF: - célcsoport : várandós anyák, a terhesség utolsó trimeszterében - életkor: közelítőleg fiatalos, trendi, érdeklődő, nyitott az új dolgokra - otthoni diagnosztikai készülék, ezért ne orvosi hangulat, inkább kedvesebb, lágyabb, kozmetikai vagy nőies irány - mivel napi több monitoring is lehetséges, ezért kényelmes, könnyű és gyors üzembe helyezés - a műszer megvásárolható és BÉRELHETŐ változatban is kapható lesz 20

5 4.2. A FELADAT TÉMABEMUTATÁS A CÉG: Pentavox Egészségügyi elektronika Az 1994-ben alapult Pentavox egészségügyi eszközöket fejleszt és gyárt, legnagyobb hansúlyt fektetve a magzatmegfigyelőkre, amelyek az ismert fonokardiográfia módszerén alapulnak. Ezen a területen a Pentavox világelső. A fejlesztőcsoport a különböző klinikák és kórházak szülészeivel együttműködve pontos adatokat szolgáltattak a fejlesztésen dolgozó mérnökcsoportnak. Ezekben a munkálatokban a Központi Nemzeti Egészségügyi Hivatal és a Pázmány Péter Katolikus Egyetem Informatikai Tanszéke vett részt. Mostanra a legfontosabb eszköz az otthon használható magzati szívhang monitor, amely rendkívül alkalmas a várandós kismamák egészségügyi megfigyelésére, illetve a magzat adatainak mérésére, elősegítve az esetlegesen szükséges - azonnali beavatkozási lehetőséget. Valószínűsíthető, hogy ez az új távgyógyászati eszköz, a fent említett paramétereknek köszönhetően nemsokára a CTG megfigyelés fontos és elterjedt eszközévé válik. A TÉMA A magzati fonokardiográfiáról A hagyományos magzati megfigyelők megállapítják és kijelzik a szívhangot (FHR), a méh összehúzódásait (toco), és azt a magzati mozgást, amit az anya érez a 20 perces vizsgálat alatt. Világszerte elterjedt a Doppler technika, ahol a magzat külső szívburkának ciklikus mozgását az időeltolódás és a visszavert ultrahang határozza meg. Az ultrahang sugárzás azonban befolyásolhatja a magzatot fejlődését, és a megfigyelések szerint ez hosszútávon negatív irányú is lehet. Emiatt a veszély miatt fejlesztette ki a Pentavox a fonokardiografia elvén működő eszközt, melynek akusztikus szenzorait a várandós mama hasára helyezve figyelhetjük a magzatot. Mivel nincs időkorlát a magzat megfigyeléséhez, ezzel a módszerrel hosszútávú megfigyeléseket is végezhetünk, ami elengedhetetelen a rendellenességek kiszűréséhez. A tipikus szívhang görbét sokszor megzavarják más hangok, például az anya lélegzése vagy szívverése, vagy a magzat mozgása. Ezek nehézkessé és pontatlanná teszik a magzat szívverésének eredményeinek megállapítását. Ennek kiküszöböléséhez egy nagyon kifinomult módszert alkalmaztak, amivel kiszűrték a zavaró hangokat, hogy teljes pontossággal lehessen a magzat szívverését megállapítani. Az ebből a mérésből megállapított adatoknak különös fontosságuk van a magzat egészségét tekintve. A fonokardiográfiai módszer, a Dopplerrel szemben, több nagyon fontos elemet is megjelenít a mérésekben. Így a szívzörejeket is, amelyek születési rendellenességekre utalhatnak. Egy jó példája ennek, ahol a születéskor megállapított szívfalrendellenesség már a születés előtti adatokból kimutatható. Az ábrán az idő síkjában kimutatott alacsony rezgésszámú frekvencia utal a rendellenességre. A Pentavox a fent említett mérések fontosságára építve fejlesztette ki a magzati megfigyelőeszközt, amely - Egy általános Fetaphon SD-vel ellátott CTG eszköz passzív szenzorral, méhösszehúzódási szenzorral, egy, az anya által működtetett nyomógombbal, amit a magzat mozgásakor aktivál és egy számítógép vagy laptop, aminek segítségével az adatokat feldolgozhatjuk - A Fetaphon monitor otthoni használatra - A Babysound eszköz, amivel az anya tisztábban hallja magzatának szívhangját, mint bármely más, kapható monitoron. - A kompakt Fetaphone- C tipusú asztali monitor beépített nyomtatóval 21

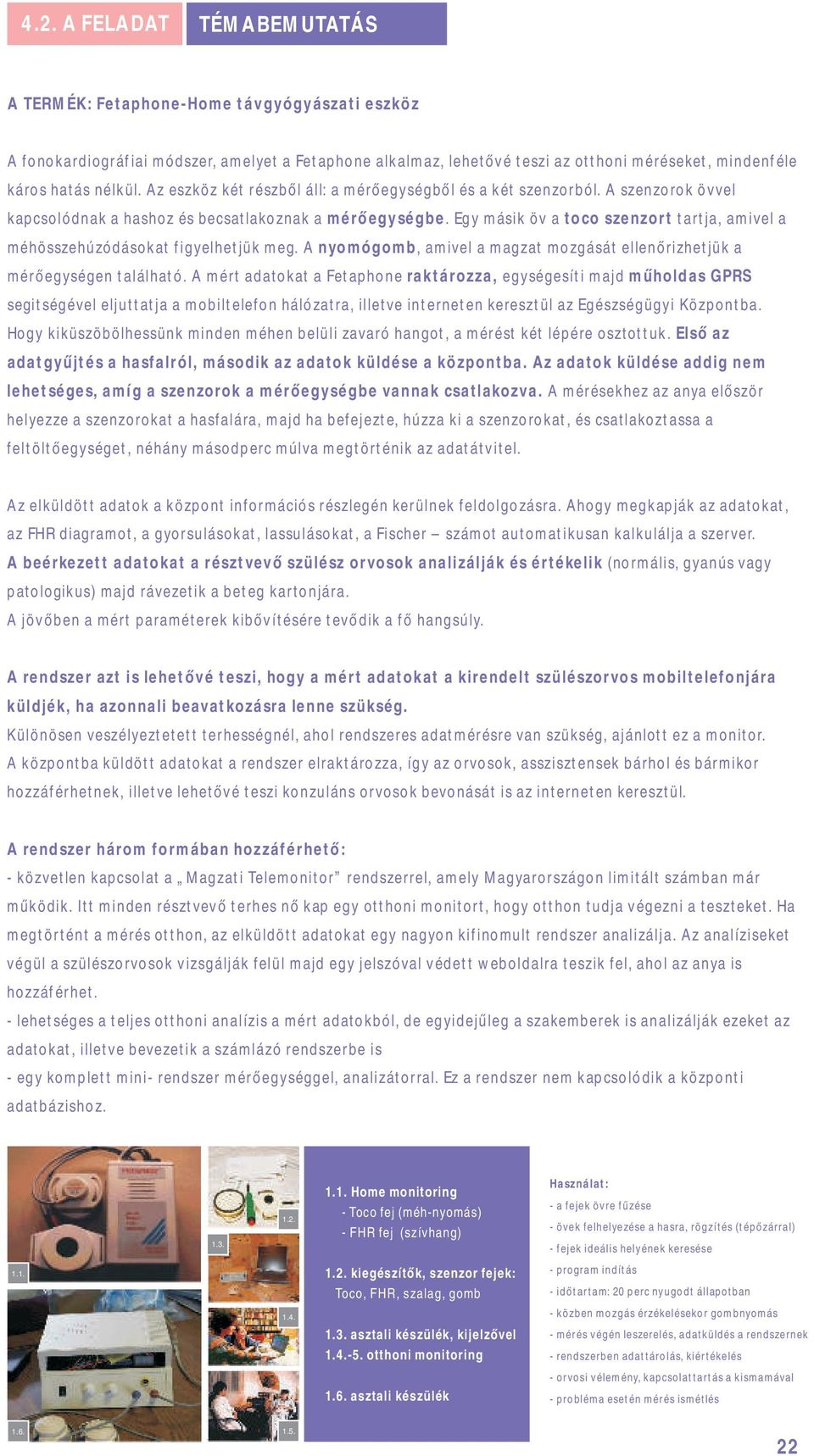

6 4.2. A FELADAT TÉMABEMUTATÁS A TERMÉK: Fetaphone-Home távgyógyászati eszköz A fonokardiográfiai módszer, amelyet a Fetaphone alkalmaz, lehetővé teszi az otthoni méréseket, mindenféle káros hatás nélkül. Az eszköz két részből áll: a mérőegységből és a két szenzorból. A szenzorok övvel kapcsolódnak a hashoz és becsatlakoznak a mérőegységbe. Egy másik öv a toco szenzort tartja, amivel a méhösszehúzódásokat figyelhetjük meg. A nyomógomb, amivel a magzat mozgását ellenőrizhetjük a mérőegységen található. A mért adatokat a Fetaphone raktározza, egységesíti majd műholdas GPRS segitségével eljuttatja a mobiltelefon hálózatra, illetve interneten keresztül az Egészségügyi Központba. Hogy kiküszöbölhessünk minden méhen belüli zavaró hangot, a mérést két lépére osztottuk. Első az adatgyűjtés a hasfalról, második az adatok küldése a központba. Az adatok küldése addig nem lehetséges, amíg a szenzorok a mérőegységbe vannak csatlakozva. A mérésekhez az anya először helyezze a szenzorokat a hasfalára, majd ha befejezte, húzza ki a szenzorokat, és csatlakoztassa a feltöltőegységet, néhány másodperc múlva megtörténik az adatátvitel. Az elküldött adatok a központ információs részlegén kerülnek feldolgozásra. Ahogy megkapják az adatokat, az FHR diagramot, a gyorsulásokat, lassulásokat, a Fischer számot automatikusan kalkulálja a szerver. A beérkezett adatokat a résztvevő szülész orvosok analizálják és értékelik (normális, gyanús vagy patologikus) majd rávezetik a beteg kartonjára. A jövőben a mért paraméterek kibővítésére tevődik a fő hangsúly. A rendszer azt is lehetővé teszi, hogy a mért adatokat a kirendelt szülészorvos mobiltelefonjára küldjék, ha azonnali beavatkozásra lenne szükség. Különösen veszélyeztetett terhességnél, ahol rendszeres adatmérésre van szükség, ajánlott ez a monitor. A központba küldött adatokat a rendszer elraktározza, így az orvosok, asszisztensek bárhol és bármikor hozzáférhetnek, illetve lehetővé teszi konzuláns orvosok bevonását is az interneten keresztül. A rendszer három formában hozzáférhető: - közvetlen kapcsolat a Magzati Telemonitor rendszerrel, amely Magyarországon limitált számban már működik. Itt minden résztvevő terhes nő kap egy otthoni monitort, hogy otthon tudja végezni a teszteket. Ha megtörtént a mérés otthon, az elküldött adatokat egy nagyon kifinomult rendszer analizálja. Az analíziseket végül a szülészorvosok vizsgálják felül majd egy jelszóval védett weboldalra teszik fel, ahol az anya is hozzáférhet. - lehetséges a teljes otthoni analízis a mért adatokból, de egyidejűleg a szakemberek is analizálják ezeket az adatokat, illetve bevezetik a számlázó rendszerbe is - egy komplett mini- rendszer mérőegységgel, analizátorral. Ez a rendszer nem kapcsolódik a központi adatbázishoz Home monitoring - Toco fej (méh-nyomás) - FHR fej (szívhang) Használat: - a fejek övre fűzése - övek felhelyezése a hasra, rögzítés (tépőzárral) - fejek ideális helyének keresése kiegészítők, szenzor fejek: Toco, FHR, szalag, gomb - program indítás - időtartam: 20 perc nyugodt állapotban közben mozgás érzékelésekor gombnyomás 1.3. asztali készülék, kijelzővel - mérés végén leszerelés, adatküldés a rendszernek otthoni monitoring - rendszerben adattárolás, kiértékelés - orvosi vélemény, kapcsolattartás a kismamával 1.6. asztali készülék - probléma esetén mérés ismétlés

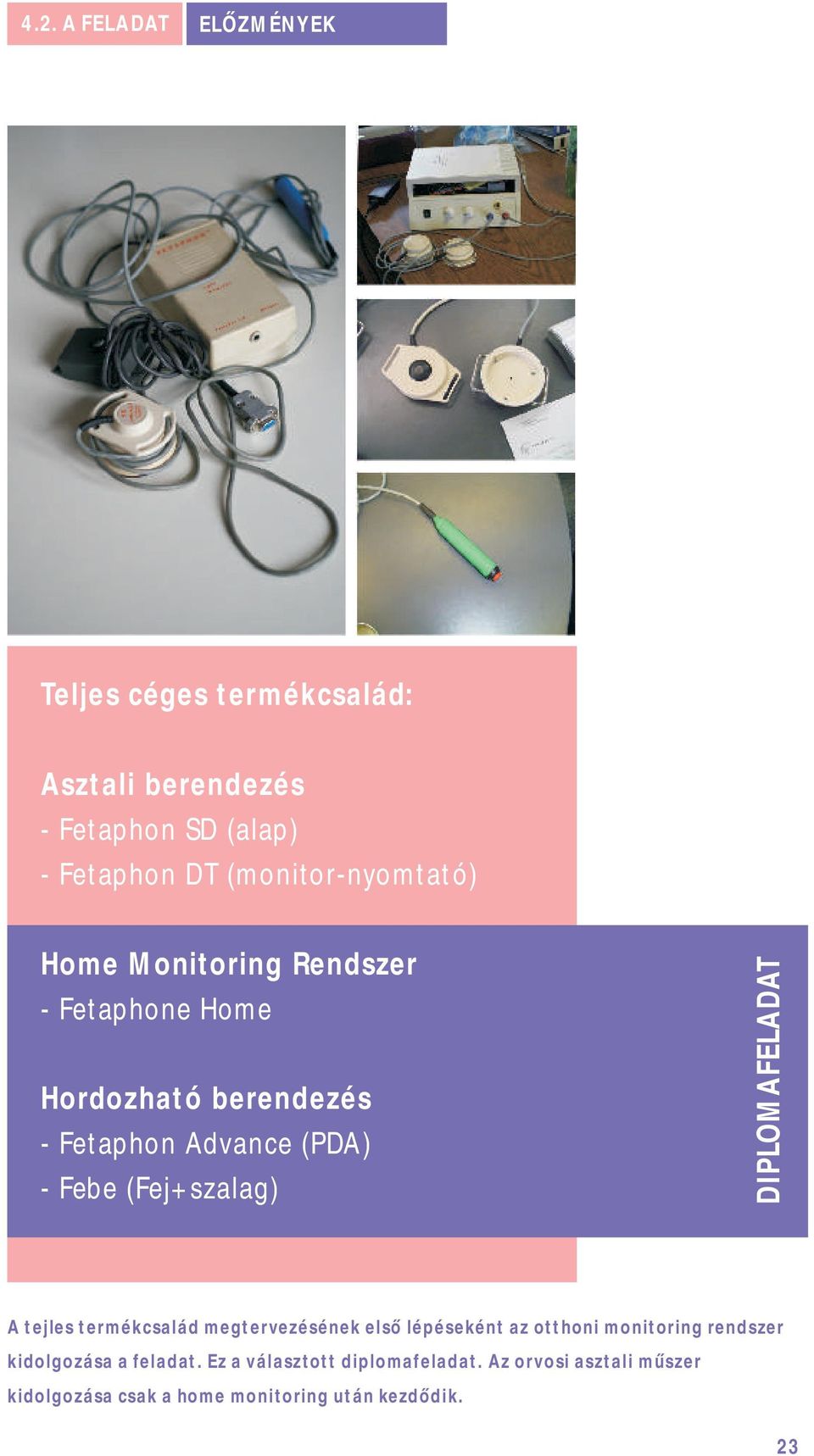

7 4.2. A FELADAT ELŐZMÉNYEK Teljes céges termékcsalád: Asztali berendezés - Fetaphon SD (alap) - Fetaphon DT (monitor-nyomtató) Home Monitoring Rendszer - Fetaphone Home Hordozható berendezés - Fetaphon Advance (PDA) - Febe (Fej+szalag) DIPLOMAFELADAT A tejles termékcsalád megtervezésének első lépéseként az otthoni monitoring rendszer kidolgozása a feladat. Ez a választott diplomafeladat. Az orvosi asztali műszer kidolgozása csak a home monitoring után kezdődik. 23

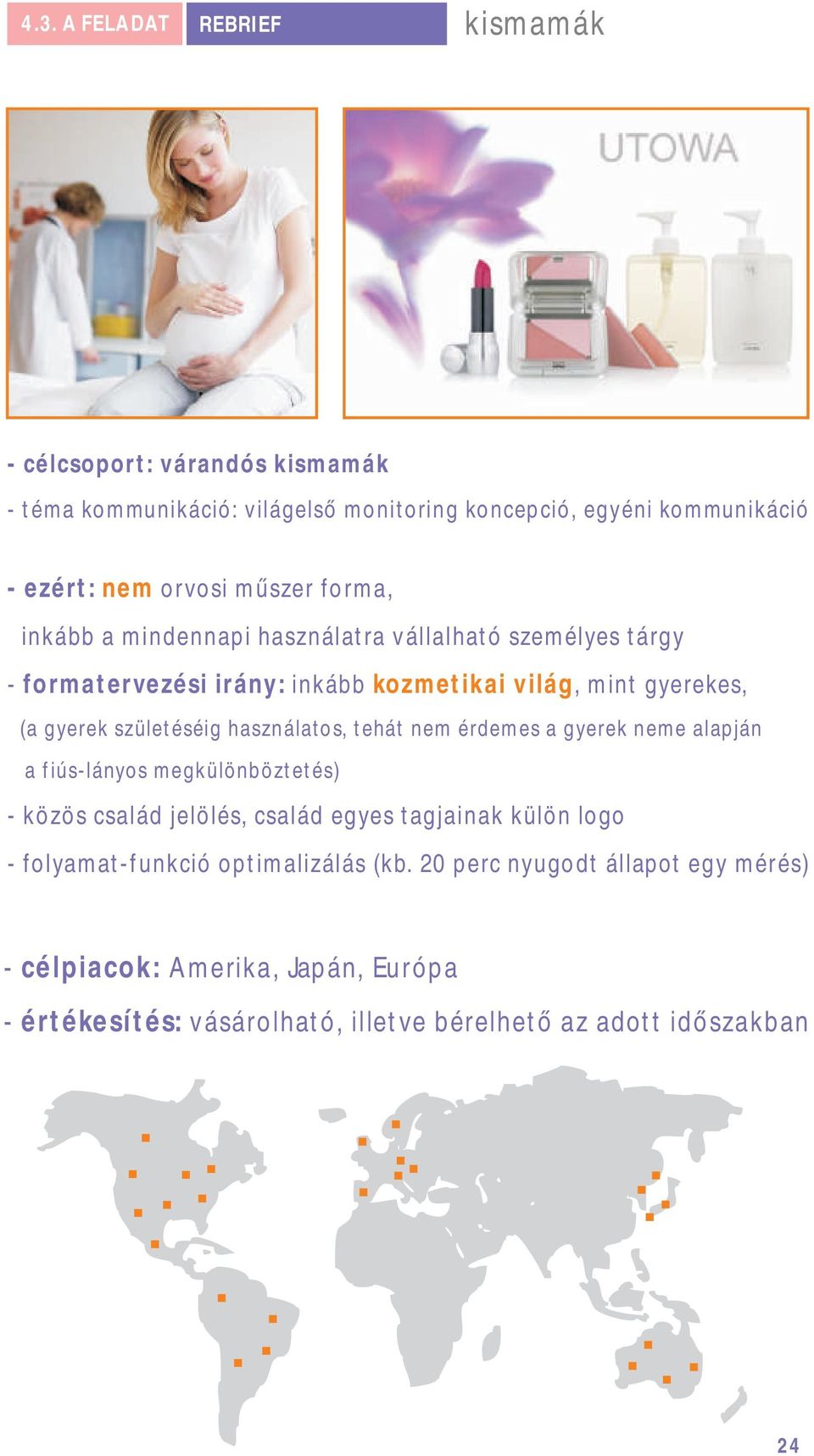

8 4.3. A FELADAT REBRIEF kismamák - célcsoport: várandós kismamák - téma kommunikáció: világelső monitoring koncepció, egyéni kommunikáció - ezért: nem orvosi műszer forma, inkább a mindennapi használatra vállalható személyes tárgy - formatervezési irány: inkább kozmetikai világ, mint gyerekes, (a gyerek születéséig használatos, tehát nem érdemes a gyerek neme alapján a fiús-lányos megkülönböztetés) - közös család jelölés, család egyes tagjainak külön logo - folyamat-funkció optimalizálás (kb. 20 perc nyugodt állapot egy mérés) - célpiacok: Amerika, Japán, Európa - értékesítés: vásárolható, illetve bérelhető az adott időszakban 24

9 4.4. KUTATÁS-ELEMZÉS + ERGONÓMIAI ELEMZÉS 25

10 4.4. KUTATÁS-ELEMZÉS ÖSSZEGZÉS DIAGNOSZTIKAI RENDSZEREK OTTHONI DIAGNOSZTIKAI KÉSZÜLÉKEK KOZMETIKA - SZÍN ÉS FORMAVILÁG 26

11 4.4. KUTATÁS-ELEMZÉS OTTHONI DIAGNOSZTIKA - HANGULAT - Diagnosztika - Kozmetika - Orvostudomány - Trendi - Vállalható - Otthoni - Nőies színek - Kéziműszerek - Informatika ÉS AMIT NEM SZERETNÉNK... 27

12 4.5. KUTATÁS-ELEMZÉS ERGONÓMIA, FUNKCIÓ, ANTROPOMETRIAI VIZSGÁLAT ÖSSZESZERELÉS, ÜZEMBEHELYEZÉS SZERELÉS - BEFŰZÉS A FEJBE SZERELÉS - ÖVREFŰZÉS NYOMÓGOMB SZENZOR FEJEK AZ ÖVRE FŰZVE 28

13 4.5. KUTATÁS-ELEMZÉS ERGONÓMIA, FUNKCIÓ, ANTROPOMETRIAI VIZSGÁLAT - Műszaki forma külsőleg - A forma alacsony kategóriás terméket sugall - Beforrasztott kábelek: nem bontható - Kábeltömeg, kusza, zavaró, csavarodik - Tépőzár bolyhosítja az övet (kb 5-nél már ronda) - Tépőzár, nem rögzít megfelelően, ronda varrás az öv-tépőzár találkozásnál - Nagyon nehéz, körülményes felhelyezés - Hosszú idő az össze- és szétszerelés is - Hideg esztergált fém-fejek - Nehéz fejek (súly) - Kellemetlen érzet a bőrön - Hosszú mérési idő (20perc) - Új koncepció a magzatvizsgálatban - Jó működési elv - Egyszerű kezelés működés közben - Nyomógomb, kényelmes fogás - Gumiöv, kényelmes, jó anyag - Tépőzár-gyors rögzítés - Nem kell krémzselé (mint UH-n) Fontos, hogy ezeket az ergonómiai problémákra megoldás szülessen. A működés, a téma érdekes, ezt az innovatív terméket a design segítségével világszínvonalú termékké érdemes emelni. 29

14 5.1. KONCEPCIÓ AKUSZTIKUS ÉS TOKO FEJEK 30

15 5.1. KONCEPCIÓK-FEJ VÁZLATOK A fejek formai megoldásainál a formák mellett fontos hangsúlyt kapott a fel- és leszerelhetőség megoldása. Fröccsöntött műanyagból lesz, ezért ez szabad megoldásokat enged az eddigi esztergált fém helyett. A belső elrendezést megkaptam, így fontos szempontnak tartottam, hogy egy univerzális fej készüljön el, így egy szerszámmal megoldható a két fej gyártása, valamint nagyobb a formai harmónia. 31

16 5.1. KONCEPCIÓK-FEJ LÁTVÁNYOK LÁTVÁNYTERVEK IRÁNYVONALAK

17 5.3. FEJ CSOMAGOLÁS A home monitoring család fejlesztése közben jött az ötlet: - amíg nem készül el teljesen, addig is a piacot lehet nyitni a fej egységgel, és egy fülhallgatóval lehet hallgatni a babát. Ez még fejlesztés alatt.. 37

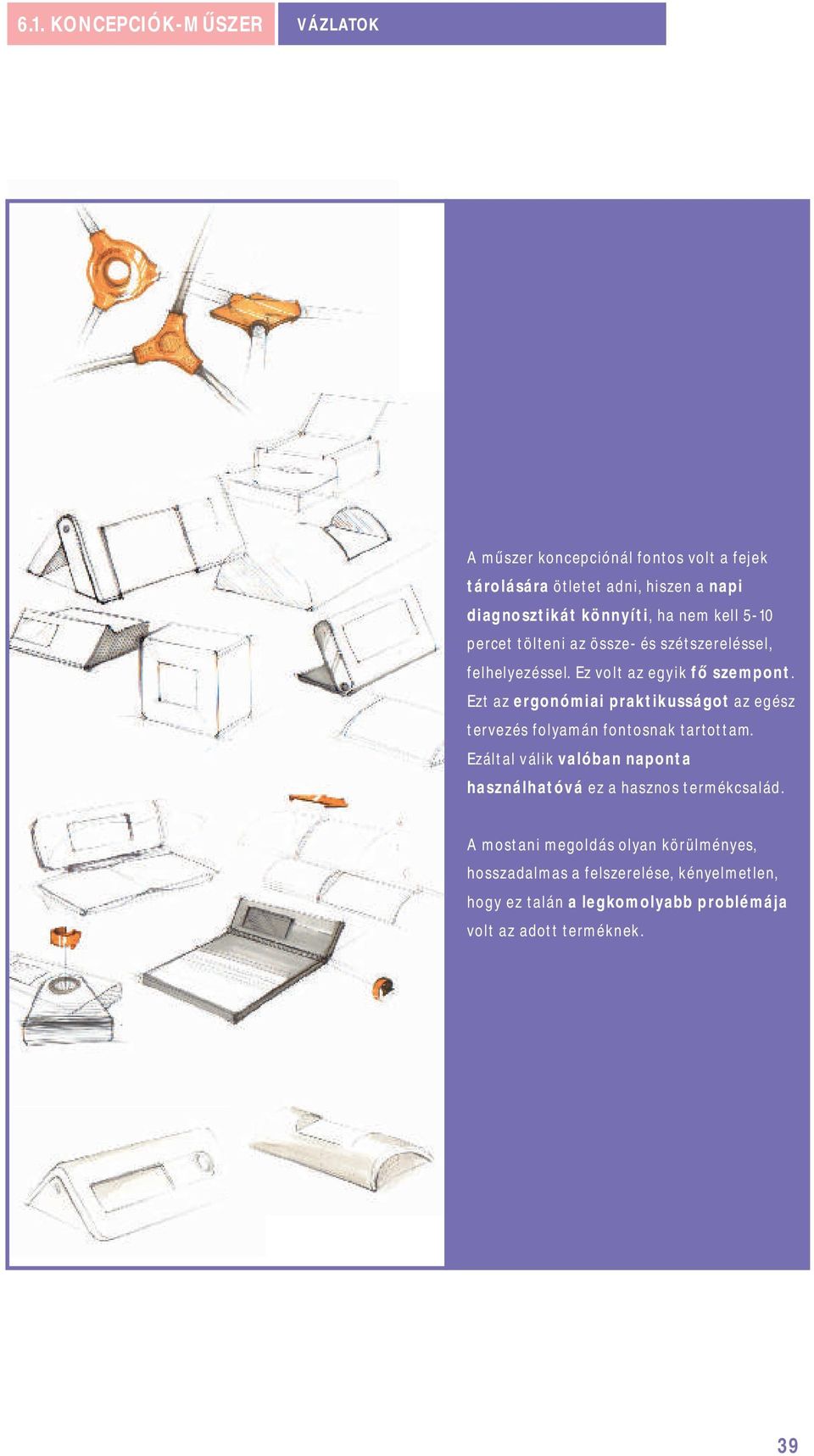

18 6.1. KONCEPCIÓK-MŰSZER VÁZLATOK A műszer koncepciónál fontos volt a fejek tárolására ötletet adni, hiszen a napi diagnosztikát könnyíti, ha nem kell 5-10 percet tölteni az össze- és szétszereléssel, felhelyezéssel. Ez volt az egyik fő szempont. Ezt az ergonómiai praktikusságot az egész tervezés folyamán fontosnak tartottam. Ezáltal válik valóban naponta használhatóvá ez a hasznos termékcsalád. A mostani megoldás olyan körülményes, hosszadalmas a felszerelése, kényelmetlen, hogy ez talán a legkomolyabb problémája volt az adott terméknek. 39

19 6.1. KONCEPCIÓK-MŰSZER LÁTVÁNYTERVEK LÁTVÁNYTERVEK IRÁNYVONALAK

20 6.1. KONCEPCIÓK-MŰSZER VÁLASZTOTT KONCEPCIÓ IRÁNY Fej egységek tárolása - adatok küldése ebben az állapotban lehetséges Kijelző: a dönthető állapot miatt jobb rálátás Navigáció - a fejek tárolása műszer alsó részéből kihajtott felületen lehetne, így egy tárolási installációt adna, nem kell darabokra szedve tárolni, majd újra elővenni, és bekötözgetni - a forma követi a funkciót elven így a műszer egy tiszta formavilágot kapott, kontrasztban a fejekkel - ez a funkció elősegített azt is, hogy a műszer kijelzőjére így jobb rálátást ad A forma koncepciója pedig a következő: Találd meg a termékben a sztorit és add el! Bill Bernbach Ez alapján a jó designer: Találd meg a termékben a sztorit, tervezd meg, csinálj belőle jó terméket és add el! Életed számomra nyitott könyv... 41

21 6.3. TERMÉK EGYBEN TERMÉKCSALÁD RÉSZLETEK Látvány a termék eszközeivel Funkciók, részletek CE jelölés céglogo IMEI kód, és S/N kód Tárolás Menü-kijelző Hangszóró Program-gomb Gomb-navigáció információk (tamponnyomva, vagy matricázva) 43

22 6.4. KIEGÉSZÍTŐK Y ELÁGAZÁS - FEJLŐDÉSE ÉS HANYATLÁSA Az eddig említett design megoldások (1 szerszám a fejeknek, ergonómia, stb.) mellett a kábelek voltak a legzavaróbbak. Eddig beforrasztott volt, és a 2 fej meg a gomb miatt 3 drága audió csatlakozót kellett volna használni. Erre volt javaslat egy univerzális Y elágazás, ami a gomb is egyben, és így egy csatlakozó kell csak, és a három kábelből egy marad. Elvi szerepe: - Y elágazás: a műszerből kijövő kábelt ossza el, hogy ne két kábel jöjjön a fejekig - gomb rajta: magzati mozgást lehet jelezni, gombnyomással - öv összetartó: valamilyen csiptető elven csiptető: az Y elágazás így az övre rögzíthető - kérdés: megoldható-e, hogy ez maga az övet is fogja.. Formai variációk: csiptető: az Y elágazás így az övre rögzíthető - kérdés: megoldható-e, hogy ez maga az övet is fogja.. érintőgomb - nem kell megnyomnia a kismamának, elég ha elhúzza felette az ujját; a műszer jelez, hogy vette az érintést bluetooth Y bluetooth - Az Y elágazás bluetooth megoldással - Így a kábel a műszertől nem zavar - Az adatok az audiókábelen az Y-ig eljutnak, majd ott jelerősítés, és ellenőrzött küldés, - A fejek egyben maradnak - Így már nem Y... csak egy csíptető-gomb-bluetooth bluetooth érintőgomb - nem kell megnyomnia a kismamának, elég ha elhúzza felette az ujját; a műszer jelez, hogy vette az érintést BLUETOOH gomb: így nincs a műszerhez kötöttség, úgyis szétválik a két termék a kismamához tartozó, és az informatikai oldal (műszer, GPRM modem, akkumulátor, kijelző stb.) 45

23 6.4. KIEGÉSZÍTŐK Y ELÁGAZÁS - FEJLŐDÉSE ÉS HANYATLÁSA bordázás Csiptető, rugós Az elágazás csíptető is, esetleg összetarthatja az övet egyik felén rögzített csat Csipesz variációk VÉGLEGESÍTÉS FELE: KÁBELMENTES TERMÉKCSALÁD Az Y-gomb fejlesztés során továbbra is problémának láttam a vezetékelést, mert nagyon zavaró a fel- és leszerelésnél. Ezért átgondoltam az egész koncepciót, és bár jelenleg a Pentavox Kft. ezt még nem tudja anyagi okokból vállalni, a végső megoldás a fejekbe helyezett Bluetooth kapcsolattal oldottam meg. A Pentavox-al egyeztettem, A bluetooth kapcsolat megoldható, nagyon jó zajmentes jelként, csak a töltés megoldását találják most annyira drágának, amit nem tudnak vállalni. Így az első szériájuk a vezetékes, normál Y elágazású termék lesz, és én a diplomára egy jövőképet mutatok nekik, tehát a fejlesztés ideális irányát, amit szakmailag meg tudnak oldani a későbbiekben. Ezt a Pentavox is nagyon üdvözítőnek találja. Így az Y nem kell, marad 2 bluetoothos fej (az elején írtam róla, hogy a fejlesztésnél már belepróbáltuk a panelt, és elfér), egy bluetooth gomb, és 2 csipesz. Töltés: a műszeren, indukciós töltéssel. (gomb+fejek) 46

24 6.4. KIEGÉSZÍTŐK Y ELÁGAZÁS - FEJLŐDÉSE ÉS HANYATLÁSA: BLUETOOTH GOMB KÁBELMENTESEN... - Töltés: indukciós töltés a kihajtott műszerlapon - A gomb a belső gyűrűn töltődik - A toko fej a másikon, - Az akusztikus fej a gomb fölé kerül, és a külső gyűrű tölti a fejeket A gomb kialakítása ezért a töltőhelyre felhelyezést, levételt, valamint a kényelmes használatot segíti. 47

25 6.4. KIEGÉSZÍTŐK GOMB + CSIPTETŐ - ÖVTARTÓ logo nyomógomb puha, tapadófelület töltést és gombnyomást jelző led indukciós töltés csatlakozói és rögzítő perem A csipesz, ami az övet tartja, formailag hasonló, mint a nyomógomb Végleges csipesz, működése Működési elv: mivel elasztikus az öv, ezért nem jó a normál csipesz, az egész felületen fogni kell az övet. Ezzel a megoldással 2 helyen a teljes felületet fogja a csipesz. Anyaga puhább műanyag A nyíl irányába tolva nyitható a csipesz 48

26 6.4. KIEGÉSZÍTŐK GOMB + CSIPTETŐ - ÖVTARTÓ HOME MONITORING TERMÉKCSALÁD VÉGLEGES DESIGN TERMÉKCSALÁD - TÁROLÁSSAL 49

27 7.1. HASZNÁLAT GOMB + CSIPTETŐ - ÖVTARTÓ Fej felhelyezése az övre, egy mozdulattal Optimális hely keresése csúsztatással az övön Optimális hely keresése csúsztatással az övön Gomb felhelyezése az indukciós töltőre Fej felhelyezése az indukciós töltőre, a gomb fölé Mérés közben... Bal kézben a magzatmozgást regisztráló bluetooth gomb A két fej, akusztikus és toko, elhelyezése a kismama hasán 50

28 7.2. MŰSZAKI TÖLTÉSEK - A fejek és a gomb töltéséről gondoskodni kell, mert a műszerrel a kapcsolatot bluetooth-on keresztül tartják, ezért annak a töltése szükségszerű - A műszer kihajtott hátlapja a töltés-blokk - Indukciós töltés elven működik, a körgyűrűre bármilyen pozícióba felhelyezhető - A belső gyűrű a gomb töltésésre szolgál, a gombot is bármilyen pozícióban be lehet pattintani - A műszer tápellátása 220V-os hálózati feszültségről működik Indukciós töltés: a csatlakozók a műanyag alatt vannak, rejtettek Töltési pontok Töltési pontok Töltési pontok 7.2. MŰSZAKI RAJZ FŐBB MÉRETEK / FEJ M 1:2 63 R R41.5 R44 R R30 R50 R37 R40 R

29 7.2. MŰSZAKI RAJZ FŐBB MÉRETEK / MŰSZER M 1: R19.5 R41 R30 R33 R40 R O31.5 R O143 O1.5 O O2.5 O3 O O164 R22 52

30 7.2. MŰSZAKI RAJZ FŐBB MÉRETEK / BLUETOOTH GOMB M 1:1 3.3 R5 R O R O8 21 O1.5 R MŰSZAKI RAJZ FŐBB MÉRETEK / FEJEK M 1: R4.5 R5 6 R7 R6.5 R R R5 R8 53

31 7.3. MŰKÖDÉS RENDSZER ALGORITMUS RENDSZER tárolás, kiértékelés 5 Orvosi reakciók 6 GPRS modem 4 internet, , mobiltelefon, SMS telefon, internet 7 Bluetooth Bluetooth Bluetooth RENDSZER MŰKÖDÉSI ALGORITMUS - Toko fej - méhnyomásmérés - adatküldés műszernek (1) - Akusztikus fej - mazgati szívhang, magzati légzés - adatküldés műszernek (2) - Gomb - magzati mozgás regisztrálása - adatküldés műszernek (3) - Műszer, adatfeldolgozás - GPRS modem - adatküldés a rendszernek (4) - Rendszer: adattárolás, adatfeldolgozás - kiértékelés (5) - Orvosi reakciók (6) - Interneten a kismama megnézheti a kiértékelést, adatokat (védett oldal) (7) 54

32 7.4. LOGOTÍPIA KITÉRŐ CÉGLOGO + BRAND LOGO Pentavox... innovation and technology Iso Iso 9001 (RÉGI LOGO VOLT) SMART ADVANCE FetaphoneHomeFamily F-H-F rövidítés FETAPHONE-DT FETAPHONE-ST FetaphoneHomeFamily A logotípiák kialakítására azért került sor, mert a terméken több helyen megjelenik. Így fontos volt, hogy a témához illő igényes, ikon szerű emblémája legyen a brand-nek. A végső logo egy monogram, a Fetaphone Home Family rövidítése egy játékos elforgatással, ami végül kiadja ezt a monogramot. FetaphoneHomeFamily FetaphoneHomeFamily 55

33 7.5. DESIGN ELŐTT - UTÁN DESIGN ELŐTT ÉS UTÁN: - Műszaki forma külsőleg - A forma alacsony kategóriás terméket sugall - Beforrasztott kábelek: nem bontható - Kábeltömeg, kusza, zavaró, csavarodik - Tépőzár bolyhosítja az övet (kb 5-nél már ronda) - Tépőzár, nem rögzít megfelelően, ronda varrás az öv-tépőzár találkozásnál - Nagyon nehéz, körülményes felhelyezés - Hosszú idő az össze- és szétszerelés is - Hideg esztergált fém-fejek - Nehéz fejek (súly) - Kellemetlen érzet a bőrön - Hosszú mérés (20 perc) - ez nem design probléma 56

34 7.6. FOTÓK TÁRGY 57

35 7.6. FOTÓK TÁRGY 58

36 8.2. Köszönetnyilvánítás Munkámat segítették: Témavezető: Scherer József - egyetemi tanár (MOME) Konzulensek: Cosovan Attila - egyetemi adjunktus (MOME) Cosovan Tamás - óraadó (MOME) Hosszú Gergely - egyetemi tanársegéd (MOME) Koós Pál - egyetemi adjunktus (MOME) Szakmai észrevételek, lektorációk: Bárkányi Attila - tanszékvezető-helyettes, egyetemi tanár (MOME) Monostori Vlagyimir - egyetemi adjunktus (MOME) prof. Stefán Lengyel - tanszékvezető, egyetemi tanár (MOME) Továbbá: Gombos Attila (Prototype Kft.) Kota Péter - kotamodell.hu Máté Bálint (Prototype Kft.) Cs. Tóth István mérnök Szolnoki Ferenc mérnök (Caro Kft.) Káldi János (Pentavox Kft.) Bartos Miklós (Pentavox Kft.) Köszönöm a segítséget mindenkinek, akik segítették a munkámat. 61
