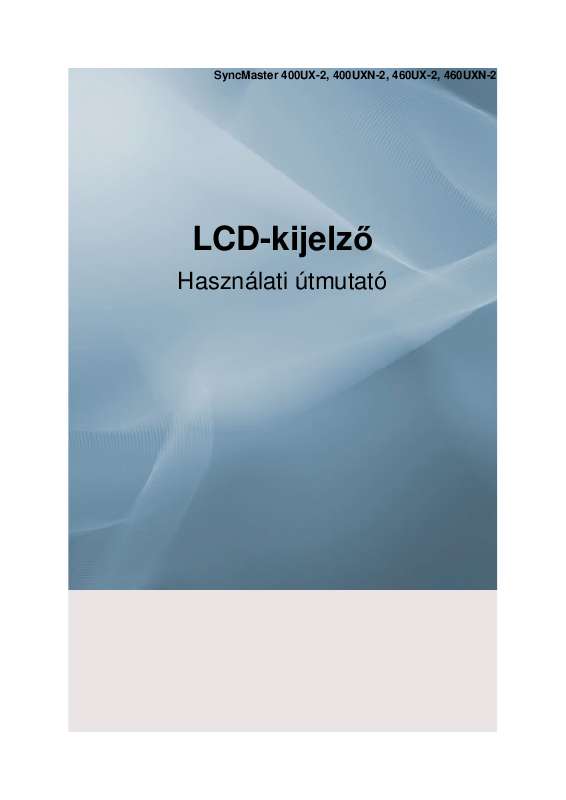

Az Ön kézikönyve SAMSUNG 460UXN-2

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: Parancsikon a képernyn megjelen utókép megelzését segít útmutatáshoz Ne használjon sérült tápkábelt vagy csatlakozót, illetve sérült vagy meglazult konnektort. Ellenkez esetben áramütés vagy tz veszélye állhat fenn. Ne érjen nedves kézzel a hálózati csatlakozóhoz, miközben eltávolítja vagy behelyezi azt az aljzatba. Ez áramütést okozhat. Ügyeljen arra, hogy a tápkábelt földelt aljzatba Ellenkez esetben tz veszélye állhat Ez áramütést okozhat, és a készülék károsodását eredményezheti. A készülék hálózati csatlakozásának megszakításához a dugót ki kell húzni a fali aljzatból, különben a hálózati csatlakozó áram alatt marad. Ellenkez esetben tzveszély léphet fel. Csak a Samsung által szállított tápkábelt használjon. Ne használjon másik készülékhez kapott tápkábelt. Ez tüzet vagy áramütést okozhat. Telepítés Ha a monitort szélsséges hmérsékleti körülmények között, kifejezetten poros, magas páratartalmú vagy kémiai anyagoknak kitett környezetben használja, továbbá 24 órán keresztül üzemelteti (pl. repülterek és vasútállomások várótermei), az üzembe helyezés eltt kérje ki a hivatalos Szervizközpont tanácsát. Ha ezt elmulasztja, azzal a monitor komoly károsodását okozhatja. Ügyeljen rá, hogy mindig legalább két személy emelje és mozgassa a készüléket. Ellenkez esetben a készülék leeshet, ami miatt károsodhat, illetve személyi sérülést okozhat. Ha szekrényre vagy állványra helyezi a készüléket, ügyeljen arra, hogy a készülék aljának elüls része ne lógjon ki. Ellenkez esetben a készülék leeshet, és személyi sérülést okozhat. A készüléknek megfelel méret szekrényt vagy állványt használjon. Biztonsági elõírások NE HELYEZZEN A KÉSZÜLÉK KÖZELÉBE GYERTYÁT, ROVARIRTÓT, CIGARETTÁT VAGY HT KIBOCSÁTÓ ESZKÖZÖKET. Ellenkez esetben tz veszélye állhat fenn. A ht kibocsátó eszközöket helyezze a lehet legtávolabb a tápkábeltl és a készüléktl. Ellenkez esetben áramütés vagy tz veszélye állhat fenn. Ne helyezze a készüléket olyan helyre, ami nem szellzik megfelelen (pl. könyvespolc vagy zárt szekrény). Ez a bels hmérséklet emelkedése miatt tüzet okozhat. A készülék elhelyezésekor, ügyeljen rá, hogy óvatosan tegye le. Ez a képerny károsodását okozhatja. Ne helyezze a készülék elüls részét a padlóra. Ez a képerny károsodását okozhatja. Gondoskodjon róla, hogy a fali konzolt arra kijelölt szakcég szerelje fel. Ellenkez esetben a készülék leeshet, és személyi sérülést okozhat. Ügyeljen rá, hogy a megadott fali konzolt szerelje fel. A készüléket megfelelen szellz helyre szerelje be. Ügyeljen rá, hogy legalább 10 cm távolság legyen a faltól. Ellenkez esetben a zárt terület hmérsékletének emelkedése miatt tz veszélye állhat fenn. Ügyeljen arra, hogy a csomagolófóliát gyermekek által nem elérhet helyen tárolja. A csomagolófólia ugyanis játék közben súlyos sérülést (vagy fulladást) okozhat. Amennyiben a monitor magassága állítható, ne helyezzen az állványra semmilyen tárgyat vagy testrészt, miközben leengedni azt. Ez a készülék károsodásához vagy személyi sérüléshez vezethet. Tisztítás Tisztításhoz törölje le a TFT-LCD képerny monitorházát vagy felületét kissé benedvesített, puha kendvel. Biztonsági elõírások Ne fújjon tisztítószert közvetlenül a készülék felületére. Ez elszínezdést, illetve az anyagszerkezet torzulását eredményezheti, ami miatt a képerny felülete leválhat. A készülék tisztításához csak egy puha rongyot és monitortisztítót használjon. Ha a monitortisztítótól eltér tisztítószert kell használnia, hígítsa azt vízzel 1:10 arányban. A hálózati csatlakozó tinek tisztításához, illetve az aljzat portalanításához száraz ruhát használjon. Ellenkez esetben tz veszélye állhat fenn. A készülék tisztítása eltt húzza ki a tápkábelt a fali aljzatból. Ellenkez esetben áramütés vagy tz veszélye állhat fenn. Tisztításkor húzza ki a tápkábelt a fali aljzatból, és száraz ruhával finoman törölje át a készüléket. (Ne használjon a tisztításhoz viaszt, benzolt, alkoholt, hígítót, rovaröl szert, kenanyagot vagy mosószert.) Ezek megváltoztathatják a készülék felületét, ami miatt leválhatnak az információkat tartalmazó címkék.

3 Mivel a készülék küls burkolata könnyen megkarcolódhat, csak a meghatározott típusú ruhát használja tisztításhoz. A meghatározott típusú ruhát használja, kevés vízbe mártva. A készülék megkarcolódhat, ha valamilyen idegen anyag van a ruhán, ezért használat eltt gondosan rázza ki a ruhát. Tisztítás közben ne permetezzen vizet közvetlenül a készülék f részére. Ügyeljen rá, hogy ne kerüljön víz a készülékbe, illetve hogy az ne legyen nedves. Ez tüzet vagy áramütést, illetve nem megfelel mködést eredményezhet. Egyéb A termék nagyfeszültség készülék. Saját maga ne szerelje szét, javítsa meg vagy alakítsa át a terméket. Ellenkez esetben áramütés vagy tz veszélye állhat fenn. Ha a készülék javításra szorul, lépjen kapcsolatba a szervizközponttal. Ha furcsa hang, furcsa szag vagy füst jön ki a készülékbl, azonnal húzza ki a tápkábelt az aljzatból, és hívja a szervizközpontot. Ellenkez esetben áramütés vagy tz veszélye állhat fenn. Biztonsági elõírások Ne helyezze a készüléket olyan helyre, ahol az párának, pornak, füstnek vagy víznek lehet kitéve, és ne tegye autóba se. Ellenkez esetben áramütés vagy tz veszélye állhat fenn. Ha leejti a készüléket, vagy ha annak burkolata törött, kapcsolja ki a készüléket, és húzza ki a tápkábelt. Hívja a szervizközpontot. Ellenkez esetben áramütés vagy tz veszélye állhat fenn. Mennydörgés vagy villámlás idején ne érjen hozzá a tápkábelhez és az antennakábelhez. Ellenkez esetben áramütés vagy tz veszélye állhat fenn. Ne mozgassa a monitort a tápkábelnél vagy a jelkábelnél fogva. Ellenkez esetben leeshet, és ez a kábel sérülése miatt áramütést, tüzet, illetve a készülék károsodását okozhatja. Ne emelje, illetve ne mozgassa elre és hátra, vagy jobbra és balra a készüléket úgy, hogy csak a tápkábelnél vagy a jelkábeleknél fogja. Ellenkez esetben leeshet, és ez a kábel sérülése miatt áramütést, tüzet, illetve a készülék károsodását okozhatja. Ügyeljen rá, hogy a szellznyílást ne takarja el asztal vagy függöny. Ellenkez esetben a zárt terület hmérsékletének emeor miatt túlmelegedés és tz veszélye állhat fenn, illetve az elektromos szivárgás tüzet vagy áramütést okozhat. Ne helyezzen nehéz tárgyakat, illetve a gyerekek figyelmét felkelt játékokat vagy édességet, pl. süteményt stb. a készülékre. A gyerekek felkapaszkodhatnak a készülékre, amitl az leeshet, és ez személyi sérülést vagy halált okozhat. Biztonsági elõírások Ügyeljen rá, hogy a gyerekek ne tegyék a szájukba a távirányítóból kivett elemet. Az elemet gyermekek és csecsemk számára nem elérhet helyre kell tenni. Ha az elem a gyermekek szájába került, azonnal kérje ki orvos tanácsát. Csere esetén az elemet a jelzett polaritásnak megfelelen helyezze be (+, -). Ellenkez esetben az elem megsérülhet, és a belsejében lév folyadék szivárgása tüzet, személyi sérülést vagy kárt okozhat. Kizárólag szabványosított elemeket haszn&zt úgy, Ellenrizze a doboz tartal- Távolítsa el a kék habot és hogy mindkét oldalon bemát. a fóliát. ledugja a kezét a doboz két oldalán található lyukba. Megjegyzés Miután kibontotta a csomagot, vegye számba a doboz tartalmát. rizze meg a csomagolást arra az esetre, ha a jövben szállítani kívánja a terméket. Kicsomagolás LCD-kijelz Bevezetés Használati útmutatók Gyors telepítési segédlet Garanciakártya (Nem minden régióban elérhet) Használati utasítás MagicInfo szoftver CD, A MagicInfo használati útmutatóját tartalmazó CD (Csak az UXN-2 típusra vonatkozik) Kábelek Tápkábel Egyéb Távirányító (BP A) Elemek (AAA x 2) (Nem minden régióban elérhet) BNC-RCA adaptercsatlakozó (Csak az UX-2 típusra vonatkozik) Külön megvásárolható D- sub kábel DVI-kábel LAN-kábel (Csak az UXN-2 típusra vonatkozik) Bevezetés Külön megvásárolható Fali konzol SZERELKÉSZLET RGB BNC kábel BNC BNC kábel (Csak az UX-2 típusra vonatkozik) RGB komponens kábel Ideiglenes állvány SZERELKÉSZLET Az Ön LCD kijelzje Elüls rész MENU gomb [MENU] Megnyitja a menüt és kilép a menübl. Ezzel ki is léphet a képernymenübl, és visszatérhet az elz menüponthoz. Navigációs gombok (fel-le gombok) Függleges mozgás a menüelemek között, valamint a kijelölt menüértékek módosítása. Beállító gombok (bal-jobb gombok)/hanger-szabályozó gombok Vízszintes mozgás a menüelemek között, valamint a kijelölt menüértékek módosítása.

4 Ha a képernyn nem jelenik meg a menü, a gomb megnyomásával állíthatja be a hangert. ENTER gomb [ENTER] Bevezetés Aktiválja a kijelölt menüelemet. SOURCE gomb [SOURCE] Átvált PC-módból Videó módba. Annak a bemeneti forrásnak a kiválasztása, amelyhez a küls eszköz csatlakoztatva van. [PC] [DVI] [AV] [Component] [HDMI] [MagicInfo] Megjegyzés A BNC mód a UXN-2 modell esetén nem áll rendelkezésre. A MagicInfo csak a UXN-2 modellt támogatja. PIP gomb A kép a képben funkció be- és kikapcsolásához nyomja meg a PIP gombot. Több kép a képben átfedésre nincs lehetség, mivel a BNC és a készülék ugyanazt a csatlakozót használja. PC : DVI / AV / Component / HDMI BNC : DVI / AV / HDMI DVI / AV : PC / BNC Component : PC HDMI : PC / BNC ] Bekapcsológomb [ Az LCD kijelz ki- és bekapcsolása. Fényérzékel (opcionális) A környezet fényerejének automatikus érzékelése, és a képerny fényerejének ennek megfelel beállítása. Megjegyzés This function is activated only on the models equipped with an auto brightness sensor. Tápfeszültségjelz Villogó zöld fény jelzi a PowerSave üzemmódot. Megjegyzés Az energiatakarékos funkciókról bvebben a kézikönyv Energiatakarékos mód cím részében olvashat. Az energiatakarékosság érdekében kapcsolja KI az LCD kijelzt, ha nem használja, vagy ha hosszabb ideig felügyelet nélkül hagyja. Távirányító érzékelje Irányítsa a távirányítót az LCD kijelznek erre a pontjára. Bevezetés Hátsó rész Megjegyzés A kábel csatlakoztatásra vonatkozó részletes információk a Beállítások címszó alatt, a Kábelek csatlakoztatása fejezetben találhatók. Az LCD kijelz hátoldalának kialakítása kissé különböz lehet, az LCD kijelz típusától függen. Megjegyzés Csak az UX-2 típusra vonatkozik Csak az UXN-2 típusra vonatkozik POWER S/W ON [ ] / OFF [O] Az LCD kijelz ki- és bekapcsolása. POWER A tápkábel egyik végét dugja be az LCD kijelzbe, a másikat pedig a fali aljzatba. RS232C OUT/IN (RS232C soros csatlakozó) MDC (több képerny vezérlése) program port RGB/COMPONENT IN(BNC/Komponens csatlakozóaljzat (bemenet)) Bevezetés A D-Sub kábel (15 pólusú D-Sub) használata - Számítógép üzemmód (Analóg számítógép) D-SUB KOMPONENS kábellel csatlakoztassa a monitor RGB/COMPONENT IN csatlakozóját a küls eszköz KOMPONENS csatlakozójához. D-SUB BNC kábellel csatlakoztassa a monitor RGB/COMPONENT IN csatlakozóját a számítógép BNC csatlakozójához. DVI IN (Számítógép Videó csatlakozóalj- zat) A DVI kábel használata (DVI-D DVI-D) DVI üzemmód (Digitális számítógép) DVI/RGB/HDMI AUDIO IN(PC/DVI/ HDMI(PC) Audio csatlakozóaljzat (bemenet)) AV/COMPONENT AUDIO IN [L- AUDIOR] Csatlakoztassa a DVDvagy videokészülék (DVD/DTV beltéri egység) csatlakozóját az LCD kijelz [ L- AUDIO - R ]csatlakozójához. DVI OUT A monitort DVI-kábellel csatlakoztathatja másik monitorhoz. DVI HDMI kábellel csatlakoztassa a monitor DVI OUT csatlakozóját a másik monitor HDMI IN csatlakozójához. A DVI OUT csatlakozón keresztül küldött DVI, HDMI vagy hálózati jelek a másodlagos kijelzn jelennek meg, amely rendelkezik DVI IN csatlakozóval. Megjegyzés Legfeljebb 6 Full HD vagy 10 HD monitor csatlakoztatható (a terméktl függen változhat). Bevezetés AV IN [VIDEO] VIDEO-kábellel csatlakoztassa a monitor [ VIDEO ] csatlakozóját a küls berendezés videokimenet csatlakozójához. AUDIO OUT Fejhallgató kimeneti csatlakozója. HDMI IN Csatlakoztassa az LCD kijelz hátoldalán található HDMIcsatlakozót a digitális kimeneti eszköz HDMIcsatlakozójához a HDMIkábellel. Legfeljebb az 1.0 HDMI kábel használata támogatott. BNC OUT [R, G, B, H, V] (BNC csatlakozó (kimeneti)) BNC (analóg PC) csatlakozó: a R, G, B, H, V csatlakozók csatlakoztatása. A hurok kimenethez csatlakoztatható monitorok száma a kábelek, jelforrás stb. függvénye. Teljesítménycsökkenést nem okozó kábelek és jelforrás esetén legfeljebb 10 monitor csatlakoztatható (elfordulhat, hogy a csatlakoztatott kábeltl függen nem támogatott). Megjegyzés (Csak az UX-2 típusra vonatkozik) (BNC/Komponens csatlakozóaljzat (bemenet)) Komponens bemenet esetén kérjük, alább ellenrizze a bemeneti csatlakozók mszaki jellemzit. [R/Y, G/PB, B/PR, H, V] [R/Y] --> Kék csatlakozóbemenet [G/PB] --> KéZöld csatlakozóbemenet [B/PR] --> KéKék csatlakozóbemenet Bevezetés Megjegyzés Csak az UX-2 típusra vonatkozik RGB OUT Megjegyzés Csak az UXN-2 típusra vonatkozik LAN(LAN csatlakozóaljzat) Megjegyzés Csak az UXN-2 típusra vonatkozik USB1,USB2(USB csatlakozóaljzat) Kompatibilis billentyzetekkel, egerekkel és adattároló eszközökkel. Megjegyzés Csak az UXN-2 típusra vonatkozik Kensington Lock A Kensington zár olyan eszköz, amellyel a rendszer fizikailag rögzíthet, ha a készüléket nyilvános helyen használják.

5 A zárat külön kell beszerezni. A készülék külsejében és rögzítési elvében gyártónként különbözhet a képen láthatótól. A Kensington zár rendeltetésszer használatának módja az ahhoz mellékelt kézikönyvben olvasható. A zárat külön kell beszerezni. Megjegyzés A Kensington-zár helye típusonként változó. A lopás elleni Kensington zár használata 1. Helyezze a zárszerkezetet az LCD kijelz Kensington nyílásába el zárás irányba 2.., és fordítsa Csatlakoztassa a Kensington zár kábelét. Bevezetés 3. Rögzítse a Kensington zárat egy asztalhoz vagy más helyhez kötött tárgyhoz. Megjegyzés A kábelek csatlakoztatásával kapcsolatban további információkat a Kábelek csatlakoztatása cím részben talál. Távirányító Megjegyzés A távirányító teljesítményét befolyásolhatja az LCD kijelz mellett mköd TV- vagy más elektromos készülék, így a frekvenciák interferenciája miatt hibás mködés léphet fel. POWER OFF Számgombok DEL + VOL SOURCE D.MENU TOOLS Fel, le, jobbra és balra gombok INFO SZÍNES GOMBOK TTX/MIX MTS/DUAL ENTER/PRE-CH MUTE CH/P TV MENU RETURN EXIT MagicInfo POWER OFF A készülék bekapcsolása. A készülék kikapcsolása. Csatornaváltás. A,,-" gomb a digitális csatornák kiválasztására szolgál. 4. DEL / GUIDE gomb / GUIDE gomb 3. Számgombok Bevezetés Az elektronikus msorfüzet (EPG) megjelenítése. - Ez az LCD kijelz nem rendelkezik ezzel a funkcióval VOL 6. SOURCE A hanger beállítása. A bemeneti jel megváltoztatásához nyomja meg a SOURCE gombot. A SOURCE gomb megnyomásával a forrást csak olyan küls eszközre lehet változtatni, amely az adott idben csatlakoztatva van az LCD képernyhöz. 7. D. MENU A DTV menüjének megjelenítése - Ez az LCD kijelz nem rendelkezik ezzel a funkcióval. 8. TOOLS 9. Fel, le, jobbra és balra gombok 10. INFO A gyakran használt funkciók gyors kiválasztása. Vízszintes, függleges mozgás a menüelemek között, valamint a kijelölt menüértékek módosítása. Az aktuális képre vonatkozó adatok megjelenítése a képerny bal fels sarkában. Csatornák hozzáadása, törlése, valamint tárolása a kedvenc csatornákat tartalmazó listában a,,csatornalista" menüben. - Ez az LCD kijelz nem rendelkezik ezzel a funkcióval. 12. TTX/MIX A TV-csatornák írásos információinak teletextként való megjelenítése. - A teletext vezérlgombjai 11. SZÍNES GOMBOK - Ez az LCD kijelz nem rendelkezik ezzel a funkcióval. 13. MTS/DUAL - Ez az LCD kijelz nem rendelkezik ezzel a funkcióval. MTSKiválasztható az MTS (Többcsatornás televízió sztereó) üzemmód. Audio típusa FM sztereó Monó Sztereó SAP DUALTV nézés közben a távirányító DUAL gombjával mködtethet a SZTEREÓ/MONÓ, DUÁL l/duál ll és MONÓ/NICAM MONÓ/NICAM SZTEREÓ üzemmód a sugárzás típusától függen. MTS/S_ mód Monó üzem- Alap Kézi módosímonó Sztereó tás Monó SAP Monó Bevezetés 14. ENTER/PRE-CH Az elzleg nézett csatornára váltás. - Ez az LCD kijelz nem rendelkezik ezzel a funkcióval. 15. MUTE Az audió kimenet ideiglenes szüneteltetése (elnémítása). A képerny bal alsó sarkában látható. Néma üzemmódban a MUTE vagy a - VOL + megnyomására tér vissza a hang. TV módban a TV-csatornák kiválasztása. - Ez az LCD kijelz nem rendelkezik ezzel a funkcióval. 16. CH/P 17. TV A TV-üzemmód közvetlen kiválasztása. - Ez az LCD kijelz nem rendelkezik ezzel a funkcióval. 18. MENU A képernymenü megnyitása és bezárása, illetve a képerny beállítási menüjének bezárása. Visszatérés az elz menübe. Kilépés a képernymenübl. MagicInfo Gyorsindító gomb RETURN EXIT 21. MagicInfo Csatlakoztatás Számítógép csatlakoztatása Megjegyzés Az LCD kijelzhöz csatlakoztathat AV bemeneti eszközöket, például DVD-lejátszót, videomagnót vagy videokamerát csakúgy, mint számítógépet. AV bemeneti eszközök csatlakoztatásával kapcsolatos részletes információkat az,,lcd kijelz beállítása" pontban talál. (400UXN-2,460UXN-2) (400UX-2,460UX-2) A számítógép és a monitor többféleképpen is csatlakoztatható. Az alábbi lehetségek közül választhat. A videokártya D-sub (analóg) csatlakozójának használata. Csatlakoztassa a D-sub kábelt az LCD kijelz hátoldalán lév 15 pólusú RGBcsatlakozóhoz és a számítógép 15 pólusú D-sub csatlakozójához. Csatlakoztatás A videokártya DVI (digitális) csatlakozójának használata. Csatlakoztassa a DVI-kábelt az LCD kijelz hátoldalán lév DVI csatlakozóhoz és a számítógép DVI-csatlakozójához. A grafikus kártya HDMI (digitális) kimenetének segítségével.

6 HDMI kábellel csatlakoztassa a monitor HDMI IN csatlakozóját a számítógép HDMI csatlakozójához. Megjegyzés Amikor HDMI kábelt használ a számítógéppel, mind a Source List, mind a(z) Edit Name pontban válassza a HDMI lehetséget, mieltt kiválasztja a PC vagy DVI eszközt, így a normál számítógépes képerny és hang lesz Csatlakoztatás látható, illetve hallható. Ne feledje, hogy a hang csak akkor hallható, ha az alábbi. opció szerint történik a csatlakoztatás. A videokártya BNC (analóg) csatlakozójának használata. (Csak az UX-2 típusra vonatkozik) BNC BNC kábellel csatlakoztassa a monitor BNC/COMPONENT IN csatlakozóját a számítógép BNC csatlakozójához. Csatlakoztassa az LCD kijelz audiokábelét a számítógép hátulján lév audioporthoz. Csatlakoztassa az LCD kijelz hálózati kábelét az LCD kijelz hátoldalán lév tápcsatlakozóhoz. Kapcsolja be a távirányítót. Megjegyzés Kapcsolja be mind a számítógépet, mind az LCD kijelzt. A kiegészít tartozékokat megvásárolhatja az Önhöz legközelebbi SAMSUNG Electronics márkakereskedésben. Egyéb eszközökhöz csatlakoztatás Megjegyzés Az LCD kijelzhöz csatlakoztathat AV bemeneti eszközöket, például DVDlejátszót, videomagnót vagy videokamerát csakúgy, mint számítógépet. AV bemeneti eszközök csatlakoztatásával kapcsolatos részletes információkat az,,lcd kijelz beállítása" pontban talál. Az LCD kijelz hátoldalának kialakítása kissé különböz lehet, az LCD kijelz típusától függen. Csatlakoztatás AV-berendezések csatlakoztatása Csatlakoztassa a DVD-lejátszó, videomagnó vagy digitális beltéri egység videó és [RAUDIO-L] csatlakozóját az LCD kijelz videó és [R-AUDIO-L] csatlakozójához. Indítsa el a DVD-lejátszót, videomagnót vagy videokamerát egy behelyezett DVD lemezzel vagy kazettával. A SOURCE.gomb segítségével válassza ki az AV lehetséget. Csatlakoztatás BNC BNC kábellel BNC BNC csatlakozóval csatlakoztassa a monitor BNC/COMPONENT IN - [R/Y, G/ PB, B/PR] csatlakozóját a küls eszköz BNC portjához. Videokamera csatlakoztatásához válassza ki az AV lehetséget az LCD kijelz ellapján vagy a távirányítón található Source gomb segítségével. Megjegyzés Csak az UX-2 típusra vonatkozik Csatlakoztatás DVD-lejátszó csatlakoztatása - Csak az UX-2 típusra vonatkozik. 1. Audiokábellel kösse össze a plazmaképerny AV/COMPONENT AUDIO IN [L-AUDIOR] aljzatát a DVD lejátszó AUDIO OUT aljzatával. Komponens kábellel kösse összes plazmaképerny [R/Y, G/PB, B/PR] aljzatát a DVD lejátszó PR, Y, PB aljzatával. Megjegyzés 2. DVD-lejátszó csatlakoztatásához válassza ki a Component lehetséget az LCD kijelz ellapján vagy a távirányítón található SOURCE gomb segítségével. Ezután indítsa el a DVD-lejátszót úgy, hogy legyen benne DVD-lemez. A komponenskábel külön megvásárolható tartozék. A komponens videó magyarázatát megtalálja a DVD-lejátszó kezelési útmutatójában. Csatlakoztatás komponens kábellel Csatlakoztatás 1. Audiokábelekkel kösse össze az LCD kijelz AV/COMPONENT AUDIO IN [L-AUDIO-R] AUDIO OUT aljzatát a DVD-lejátszó vagy egyéb küls eszköz AUDIO OUT csatlakozóival. Csatlakoztassa a komponens D-sub kábelt a monitor RGB/COMPONENT IN csatlakozóihoz. Megjegyzés 2. Válassza ki a komponens lehetséget az LCD kijelz ellapján vagy a távirányítón található SOURCE gombbal. Ezután indítsa el a DVD-lejátszót úgy, hogy legyen benne DVD-lemez. A komponenskábel külön megvásárolható tartozék. A komponensvideó magyarázatát lásd a DVD-lejátszó vagy a küls eszköz használati útmutatójában. Csatlakoztatás videokamerához 1. Keresse meg a videokamera A/V kimeneti csatlakozóit. Általában a videokamera oldalán vagy hátulján találhatóak. Audiokábellel kösse össze a videokamera AUDIOKIMENET jack csatlakozóját és az LCD kijelz AV/COMPONENT AUDIO IN [L-AUDIO-R] csatlakozóját. Videokábel segítségével csatlakoztassa a videokamera VIDEOKIMENET jack csatlakozóját és az LCD kijelz AV IN [VIDEO] csatlakozóját. Videokamera csatlakoztatásához válassza ki az AV lehetséget az LCD kijelz ellapján vagy a távirányítón található Source gomb segítségével. Ezután indítsa el a videokamerát egy behelyezett kazettával. Megjegyzés Az itt megjelen audio-video kábelek általában szerepelnek a videokamera tartozékai között. (Ha mégsem, érdekldjön a mszaki szaküzletben.) Ha a videokamera sztereóban mködik, kétkábeles csatlakoztatásra van szükség. Csatlakoztatás Csatlakoztatás HDMI-kábel segítségével 1.

7 HDMI kábellel csatlakoztassa a bemeneti eszközök, például Blue-Ray/DVD-lejátszó HDMI IN csatlakozóját az LCD kijelzhöz. Megjegyzés HDMI módban csak a PCM formátumú hang támogatott. Csatlakoztatás DVI-kábellel 1. DVI-kábellel csatlakoztassa az LCD monitor DVI OUT csatlakozóját és a másik monitor bemeneti csatlakozóját. Sztereó kábellel csatlakoztassa az LCD monitor AUDIO OUT csatlakozóját és a másik monitor hangbemeneti csatlakozóját. Válassza ki a DVI lehetséget az LCD kijelz ellapján vagy a távirányítón található SOURCE gombbal. Megjegyzés A DVI OUT nem támogatja HDCP csatlakoztatását. Csatlakoztatás Csatlakoztatás DVI-HDMI-kábel segítségével DVI-HDMI kábellel kösse össze a digitális kimeneti eszköz DVI kimeneti csatlakozóját és az LCD kijelz HDMI IN csatlakozóját. Csatlakoztassa az RCA-sztereo kábel (számítógéphez) vörös és fehér jack csatlakozóit a digitális kimeneti eszköz azonos szín audiokimenet csatlakozóihoz, és csatlakoztassa az átelleni jack csatlakozót az LCD kijelz DVI / RGB /HDMI AUDIO IN csatlakozójához. Digitális beltéri egység (kábeles/mholdas) csatlakoztatása - Csak az UX-2 típusra vonatkozik Komponens kábellel kösse összes plazmaképerny [R/Y, G/PB, B/PR] aljzatát a DVD lejátszó R/Y, G/PB, B/PR aljzatával. Audiokábelekkel kösse össze az LCD kijelz AV COMPONENT AUDIO IN [L-AUDIO-R] csatlakozóját és a beltéri egység AUDIO OUT csatlakozóját. Csatlakoztatás Megjegyzés DTV beltéri egység csatlakoztatásához válassza ki a Component lehetséget a plazmaképerny ellapján vagy a távirányítón található SOURCE gomb segítségével. A komponens videó magyarázatát megtalálja a beltéri egység használati útmutatójában. Digitális beltéri egység (kábeles/mholdas) csatlakoztatása 1. Komponens D-sub kábellel csatlakoztass a monitor RGB/COMPONENT IN csatlakozóit a beltéri egység PR, Y, PB csatlakozóihoz. Audiokábelekkel kösse össze az LCD kijelz AV COMPONENT AUDIO IN [L-AUDIO-R] csatlakozóját és a beltéri egység AUDIO OUT csatlakozóját. Megjegyzés 2. Válassza ki a komponens lehetséget az LCD kijelz ellapján vagy a távirányítón található SOURCE gombbal. A komponens videó magyarázatát megtalálja a beltéri egység használati útmutatójában. Csatlakozás audiorendszerhez Csatlakoztatás 1. Audiokábelekkel kösse össze az AUDIORENDSZER AUX L és R csatlakozóját, valamint az LCD képerny AUDIO OUT csatlakozóját. A LAN-kábel csatlakoztatása Megjegyzés Az LCD kijelzhöz csatlakoztathat AV bemeneti eszközöket, például DVD-lejátszót, videomagnót vagy videokamerát csakúgy, mint számítógépet. AV bemeneti eszközök csatlakoztatásával kapcsolatos részletes információkat az,,lcd kijelz beállítása" pontban talál. Az LCD kijelz hátoldalának kialakítása kissé különböz lehet, az LCD kijelz típusától függen. Csatlakoztassa a LAN kábelt. Megjegyzés Csak az UXN-2 típusra vonatkozik USB-eszköz csatlakoztatása Megjegyzés Csatlakoztathat USB eszközöket, például egeret vagy billentyzetet. Csak az UXN-2 típusra vonatkozik Csatlakoztatás A szoftver használata Monitorilleszt program Megjegyzés Amikor az operációs rendszer a monitorilleszt programot kéri, helyezze be a monitorhoz kapott CD-ROM-ot. A különböz operációs rendszerekben elfordulhatnak eltérések az illesztprogram telepítésében. Kövesse az Ön által használt operációs rendszerre vonatkozó útmutatásokat. Készítsen el egy üres lemezt, és töltse le az illesztprogram fájlt az internetrl, a megadott weboldalról. Internetes weboldal: Monitorilleszt program telepítése (automatikus) Helyezze a CD lemezt a CD- ROM-meghajtóba. Kattintson a,,windows" feliratra. Válassza ki a monitor típusát a típuslistán, majd kattintson az,,ok" gombra. 4. Ha a következ ablak jelenik meg, kattintson a,,continue Anyway" (Folytatás) gombra. Ezután kattintson az,,ok" gombra (Microsoft Windows XP/2000 operációs rendszer). A szoftver használata Megjegyzés A monitor-illesztprogramot a Microsoft hitelesítette, és annak telepítése nem tesz kárt a rendszerben. A hitelesített illesztprogram a Samsung monitorok weboldaláról is letölthet. Monitorilleszt program telepítése (manuális) Microsoft Windows VistaTM, operációs rendszer Helyezze a használati útmutatót tartalmazó CD-t a CD-ROM meghajtóba. Kattintson a (Start) gombra, majd a,,control Panel" (Vezérlpult) elemre. Ezután kattintson kétszer az,,appearance and Personalization" (Megjelenés és személyes beállítások) elemre. 3. Kattintson a,,personalization" (Személyes beállítások), majd a,,display Settings" (Képerny beállításai) elemre. 4. Kattintson az,,advanced Settings... " (Speciális beállítások...) pontra.

8 A szoftver használata 5. Kattintson a,,properties" (Tulajdonságok) elemre a,,monitor" (Monitor) fülön. Ha a,,properties" (Tulajdonságok) gomb nem aktív, az azt jelenti, hogy a monitor konfigurálása befejezdött. A monitor azonnal használható. Ha a,,windows needs..." (A Windowsnak szüksége van...) üzenet jelenik meg, ahogy az alábbi képen látható, kattintson a,,continue" (Tovább) gombra. Megjegyzés A monitor driver MS hitelesítéssel rendelkezik, annak telepítése nem tesz kárt a rendszerben. A hitelesített illesztprogram a Samsung monitorok weboldaláról is letölthet. 6. Kattintson az,,update Driver..." (Illesztprogram frissítése...) elemre a,,driver" (Illesztprogram) fülön. 7. Jelölje be a,,browse my computer for driver software" (Illesztprogramok keresése a számítógépen) négyzetet, és kattintson a,,let me pick from a list of device drivers on my computer" (Választás a számítógépen található illesztprogramlistából) elemre. A szoftver használata 8. Kattintson a,,have Disk..." (Saját lemez...) lehetségre, válassza ki azt a mappát (pl. D: \Drive), ahol a meghajtótelepít fájl található, és kattintson az,,ok" gombra. 9. Válassza ki a képernyn látható monitormodellek közül az Önével megegyezt, majd kattintson a,,next" (Tovább) gombra. 10. Kattintson a,,close" (Bezárás),,Close" (Bezárás),,OK",,OK" gombokra a következ, egymás után megjelen képernykön. A szoftver használata Microsoft Windows XP operációs rendszer Helyezze a CD lemezt a CD-ROM-meghajtóba. Kattintson a,,start",,control Panel" (Vezérlpult), majd az,,appearance and Themes" (Megjelenés és témák) ikonra. 3. Kattintson a,,display" (Megjelenítés) ikonra, válassza a,,settings" (Beállítások) fület, majd kattintson az,,advanced..." (Speciális...) elemre. 4. Kattintson a,,properties" (Tulajdonságok) gombra a,,monitor" (monitor) fülön, majd válassza a,,driver" (Illesztprogram) fület. A szoftver használata 5. Kattintson az,,update Driver..." (Illesztprogram frissítése...) elemre, és válassza az,,install from a list or..." (Telepítés listából vagy...) lehetséget, majd kattintson a,,next" (Tovább) gombra. 6. Válassza a,,don't search, I will..." (Keresés mellzése... ) elemet, majd kattintson a,,next" (Tovább) gombra, végül pedig a,,have disk" (Saját lemez) elemre. 7. Kattintson a,,browse" (Tallózás) gombra, majd válassza ki az A:\ (D:\) meghajtót, válassza ki a monitor típusát a típuslistából, és kattintson a,,next" (Tovább) gombra. 8. Ha a következ ablak jelenik meg, kattintson a,,continue Anyway" (Folytatás) gombra. Ezután kattintson az,,ok" gombra. A szoftver használata Megjegyzés A monitor driver MS hitelesítéssel rendelkezik, annak telepítése nem tesz kárt a rendszerben. A hitelesített illesztprogram a Samsung monitorok weboldaláról is letölthet Kattintson a,,close" (Bezárás) gombra, majd kattintson folyamatosan az,,ok" gombra. 10. Ezzel kész a monitorilleszt program telepítése. Microsoft Windows 2000 operációs rendszer Amikor a képernyn a,,digital Signature Not Found" (Digitális aláírás nem található) felirat látható, kövesse az alábbi lépéseket Kattintson az,,ok" gombra az,,insert disk" (Lemez behelyezése) ablakban. Kattintson a,,browse" (Tallózás) gombra a,,file Needed" (Szükséges fájl) ablakban. Válassza ki az A:\ (D:\) meghajtót, majd kattintson az,,open" (Megnyitás) gombra, végül kattintson az,,ok" gombra. Telepítés 1. Kattintson a,,start",,,setting" (Beállítás),,,Control Panel" (Vezérlpult) gombokra. A szoftver használata Kattintson duplán a,,display" (Kijelz) ikonra. Válassza a,,settings" (Beállítások) fület, és kattintson az,,advanced Properties" (Bvített funkciók) gombra. Válassza a,,monitor" (monitor) lehetséget. 1. eset: Ha a,,properties" (Tulajdonságok) gomb nem aktív, az azt jelenti, hogy a monitor megfelelen van konfigurálva. Ezzel a telepítés véget ért 2. eset: Ha a,,properties" (Tulajdonságok) gomb aktív, akkor kattintson a,,properties" (Tulajdonságok) gombra, és kövesse a következ lépéseket Kattintson a,,driver" (Illesztprogram) elemre, és kattintson az,,update Driver..." (Illesztprogram frissítése...) lehetségre, majd kattintson a,,next" (Tovább) gombra. Válassza a,,display a list of the known drivers for this device so that I can choose a specific driver" (Elérhet meghajtók listájának megjelenítése az illesztprogram kiválasztásához) lehetséget, majd kattintson a,,next" (Tovább) elemre, és a,,have disk" (Saját lemez) gombra. Kattintson a,,browse" (Tallózás) gombra, és válassza ki az A:\ (D:\) meghajtót. Kattintson az,,open" (Megnyitás) gombra, majd kattintson az,,ok" gombra. Válassza ki a monitor típusát, és kattintson a,,next" (Tovább) gombra, majd kattintson a,,next" (Tovább) gombra Kattintson a,,finish" (Befejezés), majd a,,close" (Bezárás) gombra. Ha a,,digital Signature Not Found" (Digitális aláírás nem található) ablakot látja, kattintson a,,yes" (Igen) gombra.

9 Ezután kattintson a,,finish" (Befejezés), majd a,,close" (Bezárás) gombra. Microsoft Windows Millennium operációs rendszer Kattintson a,,start",,,setting" (Beállítás),,,Control Panel" (Vezérlpult) gombokra. Kattintson duplán a,,display" (Kijelz) ikonra. Válassza a,,settings" (Beállítások) fület, és kattintson az,,advanced Properties" (Bvített funkciók) gombra. Válassza a,,monitor" (monitor) fület. Kattintson a,,change" (Módosítás) gombra a,,monitor Type" (Monitortípus) mezben. Válassza a,,specify the location of the driver" (Adja meg az illesztprogram elérését) elemet. Válassza a,,display a list of all the driver in a specific location... " (Az összes illesztprogram listájának megjelenítése egy adott helyen...) elemet, majd kattintson a,,next" (Következ) gombra. Kattintson a,,have Disk" (Saját lemez) gombra Adja meg az A:\ (D:\) meghajtót, majd kattintson az,,ok" gombra Válassza a,,show all devices" (Összes eszköz megmutatása) elemet, és válassza ki a számítógéphez csatlakoztatott monitornak megfelel elemet. Kattintson az,,ok" gombra. A szoftver használata 11. Folytassa a,,close" (Bezárás) és az,,ok" gombbal, amíg be nem zárul a,,display Properties" (Képernytulajdonságok) párbeszédablak. Microsoft Windows NT operációs rendszer 1. Kattintson a,,start",,,settings" (Beállítás),,,Control Panel" (Vezérlpult) gombokra, majd kattintson duplán a,,display" (Megjelenítés) ikonra. A Display Registration Information (Megjelenítés tulajdonságai) ablakban kattintson a Settings (Beállítások) fülre, majd kattintson az,,all Display Modes" (Minden megjelenítési mód) lehetségre. Válassza ki a kívánt módot (felbontás, színek száma és Függleges frekvencia), majd kattintson az,,ok" gombra. Ha a,,test" (Teszt) gombra való kattintást követen a képerny mködése megfelel, kattintson az,,apply" (Alkalmaz) gombra. Ha a képerny nem megfelelen látható, váltson más módba (alacsonyabb felbontású, szín vagy frekvenciájú módba). Megjegyzés Ha a,,all Display Modes" (Minden megjelenítési mód) alatt nem szerepel a,,mode" (Mód) opció, akkor válassza ki a felbontás mértékét és a függleges frekvencia értékét a,,user guide" (felhasználói kézikönyv),,preset Timing Modes" (Idzít módok beállítása) cím részében leírtak szerint. Linux operációs rendszer X-Window végrehajtásához létre kell hoznia az X86Config nev, rendszerbeállításokat tartalmazó fájlt. 1. Az X86Config fájl futtatása után megjelen els és a második képernyn nyomja meg az,,enter" gombot. A harmadik képerny az egér beállítására szolgál. Állítson be a számítógépének megfelel egeret. A következ képerny a billentyzet kiválasztására szolgál. Állítson be a számítógépének megfelel billentyzetet. A következ képerny a monitor beállítására szolgál. Elsként állítsa be a monitor vízszintes frekvenciáját. (A frekvencia értéke közvetlenül megadható.) Állítson be a monitornak megfelel függleges frekvencia értéket. (A frekvencia értéke közvetlenül megadható.) Adja meg a monitor típusnevét. Ez az információ nem érinti az X-Window tényleges futtatását Ezzel véget ért a monitor beállítása. Az egyéb szükséges hardver beállítása után futtassa az X-Window fájlt. A szoftver használata MDC (Multi-Display Channel) Telepítés Helyezze a telepít CD lemezt a CD-ROM-meghajtóba. Kattintson a MDC telepítfájlra. Megjegyzés Ha a fképernyn nem jelenik meg a szoftver telepítésére felszólító elugró ablak, akkor folytassa a telepítést a CD-n lév MDC nev végrehajtható fájllal Az Installation Shield Varázsló párbeszédpanelén kattintson a,,next" (Tovább) lehetségre. Válassza ki az,,i agree to the terms of the license agreement" (Tudomásul vettem a licencmegállapodás feltételeit) lehetséget, amivel elfogadja a használati feltételeket. Kattintson az,,install" (Telepítés) gombra. Megjelenik az,,installation Status" (Telepítés folyamatban) ablak. Kattintson a,,finish" (Kész) gombra. A telepítés befejezését követen az Asztalon megjelenik a MDC parancsikon. Az ikonra kétszer rákattintva indítsa el a programot. Elfordulhat, hogy a MDC parancsikon a számítógépes rendszer vagy monitor specifikációja miatt nem jelenik meg. Ebben az esetben nyomja meg az F5 gombot. Telepítési nehézségek A MDC telepítését olyan tényezk is befolyásolhatják, mint például a videokártya, alaplap vagy a hálózati környezet. Eltávolítás A MDC programot csak a Windows Control Panel (Vezérlpultján) található,,add or Remove Programs" (Programok telepítése/eltávolítása) opció segítségével tudja eltávolítani. A következ lépéseket követve el tudja távolítani a MDC szoftvert.

10 Powered by TCPDF ( Válassza a,,start" menü,,setting/control Panel" (Beállítások / Vezérlpult) elemét, majd kattintson duplán az,,add/delete a program" (Program törlése vagy hozzáadása) elemre. Válassza ki a listából a MDC elemet, majd nyomja meg az,,add/delete" (Hozzáadás/Törlés) gombot. A szoftver használata Az MDC Bevezetés A Többszörös monitorszabályozás (MDC) egy olyan alkalmazás, amellyel több monitort is könnyen és egyidejuleg lehet muködtetni egy adott számítógéprol. A számítógép és a monitorok közötti kommunikáció az RS-232C soros kommunikációs szabványon alapul. Ezért egy soros kábellel kell összekötni a számítógép soros portját és a monitor soros portját. Main Screen A program indításához kattintson ezekre: Start > Program > Samsung > MDC System. Válasszon ki egy készüléket: a kiválasztott készülék hangereje a csúszkán belül látható. Fo ikonok Remocon Safety Lock Port Selection 1. A fo ikonok segítségével lehet az egyes képernyokre kapcsolni. Kiválasztó gomb Információs rács Monitor kiválasztása Szabályozó eszközök 2. Ezzel lehet a monitor távoli jeleket fogadó funkcióját bekapcsolni (,,Enable") vagy kikapcsolni (,,Disable"). 3. A Safety Lock (Biztonsági zár) funkció beállítása. Aktivált Lock function (Zárolás funkció) esetén csak a be- és kikapcsoló valamint a zárolást kezel gombok mködnek a távvezérln és a készüléken. 4. A zárolás funkció beállítása. A számítógép soros portjának beállítása változhat. Az eredeti érték COM1. 5. A,,Select All" gomb az összes tétel kiválasztására, a,,clear All" az összes tétel kiválasztásának törlésére szolgál. 6. Az információs rácson a kiválasztott monitorról jeleníthet meg összefoglaló információkat. 7. A Monitorkiválasztás részbol válasszon ki egy monitort. 8. A szabályozószervek segítségével lehet a monitorokat szabályozni. <Megjegyzés> A Távirányító engedélyezett/letiltva (,,Remote Enable/Remote disable") funkció a be- vagy kikapcsoltságtól függetlenül muködik. Ez vonatkozik a MDC-hez csatlakozó összes monitorra. Függetlenül attól, hogy a kikapcsolás idején milyen értéke van ennek, az összes monitor távirányítós jelfogadó funkciója Enable (Engedélyezve) értékre áll be az MDC kikapcsolása alkalmával. Port Selection 1. A Többszörös kijelzésvezérlés eredetileg COM1-re van állítva. 2. Ha a COM1-en kívül más port is használt, COM1-tol COM4-ig választható ki a Portkiválasztó menüben. 3. Ha nincs kiválasztva a monitorhoz csatlakozó soros kábel portjának pontos neve, a kommunikáció nem muködik. 4. A kiválasztott portot a program tárolja, és a következ program is felhasználja. Power Control 1. A fo ikonok között kattintson a,,power Control" (,,Bekapcsolás-szabályozás") gombra, mire megjelenik a vonatkozó képernyo. Az információs rács a bekapcsolás-szabályozás néhány alapinformációját tartalmazza. 1) (Power Status(Bekapcsoltsági állapot)) 2) Input 3) Image Size 4) On Timer 5) Off Timer 2. A szabályozni kívánt monitor megjelenítéséhez nyomja meg a,,select All" (Mindet kiválaszt) gombot, vagy jelölje meg az adott sorban lévo dobozkát. A bekapcsolás-szabályozás segítségével a kiválasz-tott monitor egyes funkcióit lehet szabályozni. 1) Power On (Bekapcsolva)/ Off (Kikapcsolva) - Ezzel lehet a kiválasztott monitort be- ill. kikapcsolni. 2) Volume - Ezzel lehet a kiválasztott monitor hangerejét szabályozni. A kiválasztott monitor hangero-értéke a készülékrol származik, és az a csúszkán látható. (A kiválasztás törlése vagy a,,select All" (Mindet kiválaszt) kiválasztása esetén az érték visszaáll a 10-es alapértékre.) 3) (Mute On/Off) - Ezzel lehet a kiválasztott monitor elnémítását be- ill. kikapcsolni. Ha egyszerre egy készüléket választ ki, és a kiválasztott készülék már némára van állítva, akkor meg kell nyomnia a Némító gombot. (A kiválasztások törlése vagy a,,select All" (Mindet kiválaszt) választása esetén az értékek visszaállnak az alapbeállításra.) A bekapcsolás-szabályozás az összes monitorra vonatkozik. A Hangero és a Némító funkciók csak a bekapcsolt állapotú (Power: ON) monitoroknál állnak rendelkezésre. Input Source 1. A fo ikonok között kattintson a,,input Source" (,,Bemeneti forrás") gombra, mire megjelenik a vonatkozó képernyo. A szabályozni kívánt monitor megjelenítéséhez nyomja meg a Select All (Mindet kiválaszt) gombot, vagy jelölje meg az adott sorban lévo dobozkát. TV Mode PC Mode Az információs rács a bemeneti forrás szabályozásának néhány alapinformációját tartalmazza.
