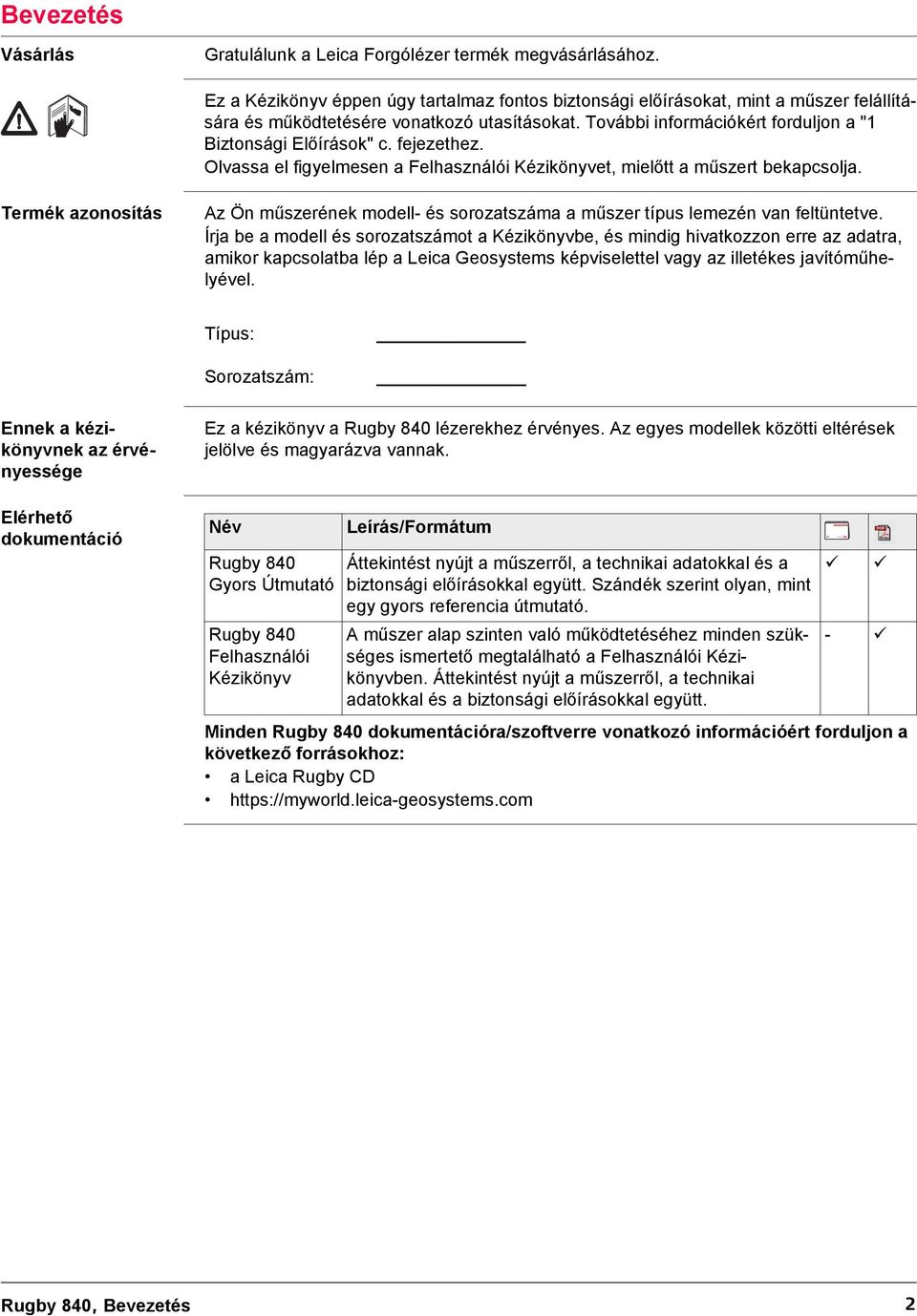

2 Bevezetés Vásárlás Gratulálunk a Leica Forgólézer termék megvásárlásához. Ez a Kézikönyv éppen úgy tartalmaz fontos biztonsági előírásokat, mint a műszer felállítására és működtetésére vonatkozó utasításokat. További információkért forduljon a "1 Biztonsági Előírások" c. fejezethez. Olvassa el figyelmesen a Felhasználói Kézikönyvet, mielőtt a műszert bekapcsolja. Termék azonosítás Az Ön műszerének modell- és sorozatszáma a műszer típus lemezén van feltüntetve. Írja be a modell és sorozatszámot a Kézikönyvbe, és mindig hivatkozzon erre az adatra, amikor kapcsolatba lép a Leica Geosystems képviselettel vagy az illetékes javítóműhelyével. Típus: Sorozatszám: Ennek a kézikönyvnek az érvényessége Elérhető dokumentáció Ez a kézikönyv a Rugby 840 lézerekhez érvényes. Az egyes modellek közötti eltérések jelölve és magyarázva vannak. Név Rugby 840 Gyors Útmutató Rugby 840 Felhasználói Kézikönyv Leírás/Formátum Áttekintést nyújt a műszerről, a technikai adatokkal és a biztonsági előírásokkal együtt. Szándék szerint olyan, mint egy gyors referencia útmutató. A műszer alap szinten való működtetéséhez minden szükséges ismertető megtalálható a Felhasználói Kézikönyvben. Áttekintést nyújt a műszerről, a technikai adatokkal és a biztonsági előírásokkal együtt. Minden Rugby 840 dokumentációra/szoftverre vonatkozó információért forduljon a következő forrásokhoz: a Leica Rugby CD - Rugby 840, Bevezetés 2

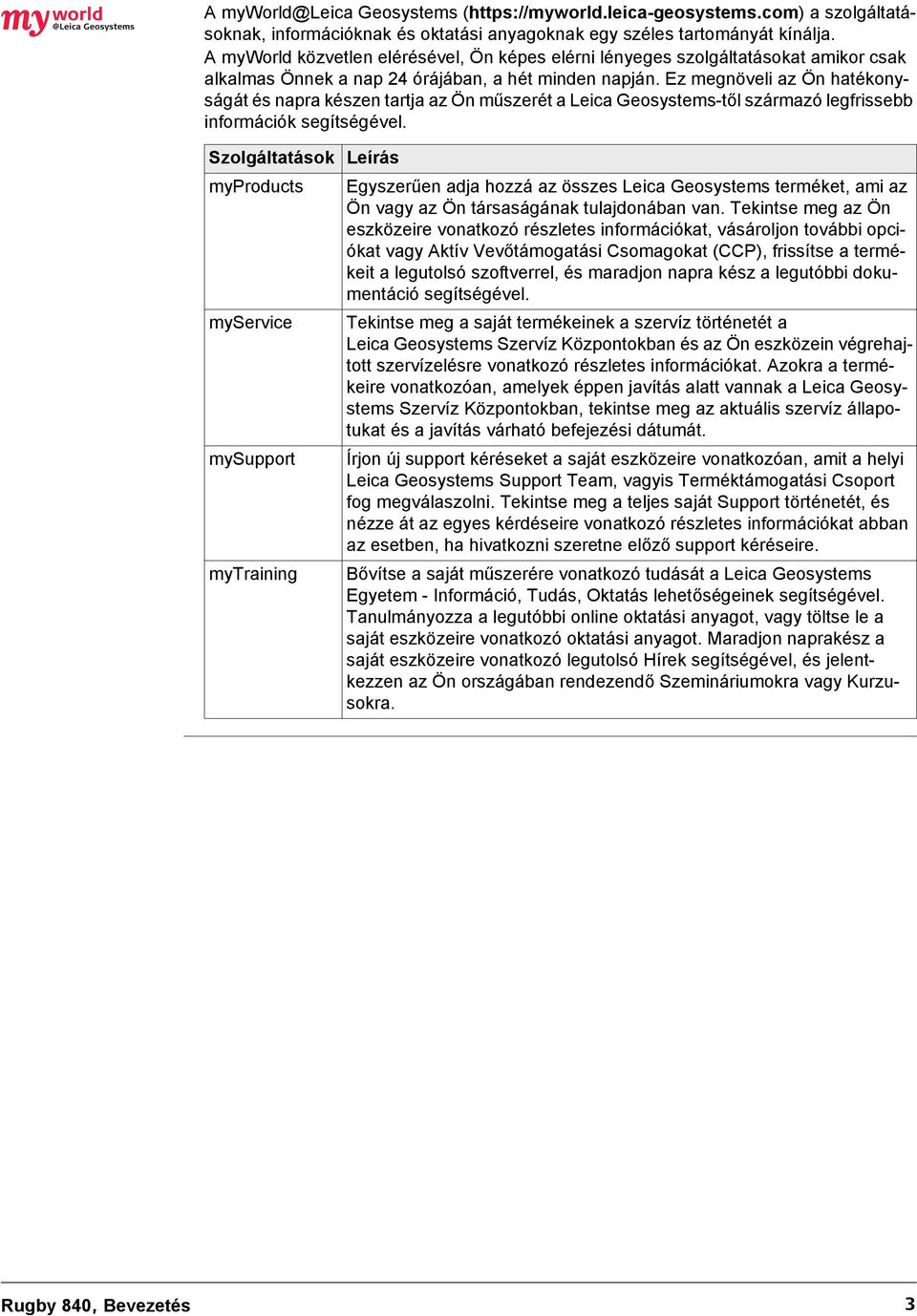

3 A Geosystems ( a szolgáltatásoknak, információknak és oktatási anyagoknak egy széles tartományát kínálja. A myworld közvetlen elérésével, Ön képes elérni lényeges szolgáltatásokat amikor csak alkalmas Önnek a nap 24 órájában, a hét minden napján. Ez megnöveli az Ön hatékonyságát és napra készen tartja az Ön műszerét a Leica Geosystems-től származó legfrissebb információk segítségével. Szolgáltatások Leírás myproducts Egyszerűen adja hozzá az összes Leica Geosystems terméket, ami az Ön vagy az Ön társaságának tulajdonában van. Tekintse meg az Ön eszközeire vonatkozó részletes információkat, vásároljon további opciókat vagy Aktív Vevőtámogatási Csomagokat (CCP), frissítse a termékeit a legutolsó szoftverrel, és maradjon napra kész a legutóbbi dokumentáció segítségével. myservice Tekintse meg a saját termékeinek a szervíz történetét a Leica Geosystems Szervíz Központokban és az Ön eszközein végrehajtott szervízelésre vonatkozó részletes információkat. Azokra a termékeire vonatkozóan, amelyek éppen javítás alatt vannak a Leica Geosystems Szervíz Központokban, tekintse meg az aktuális szervíz állapotukat és a javítás várható befejezési dátumát. mysupport Írjon új support kéréseket a saját eszközeire vonatkozóan, amit a helyi Leica Geosystems Support Team, vagyis Terméktámogatási Csoport fog megválaszolni. Tekintse meg a teljes saját Support történetét, és nézze át az egyes kérdéseire vonatkozó részletes információkat abban az esetben, ha hivatkozni szeretne előző support kéréseire. mytraining Bővítse a saját műszerére vonatkozó tudását a Leica Geosystems Egyetem - Információ, Tudás, Oktatás lehetőségeinek segítségével. Tanulmányozza a legutóbbi online oktatási anyagot, vagy töltse le a saját eszközeire vonatkozó oktatási anyagot. Maradjon naprakész a saját eszközeire vonatkozó legutolsó Hírek segítségével, és jelentkezzen az Ön országában rendezendő Szemináriumokra vagy Kurzusokra. Rugby 840, Bevezetés 3

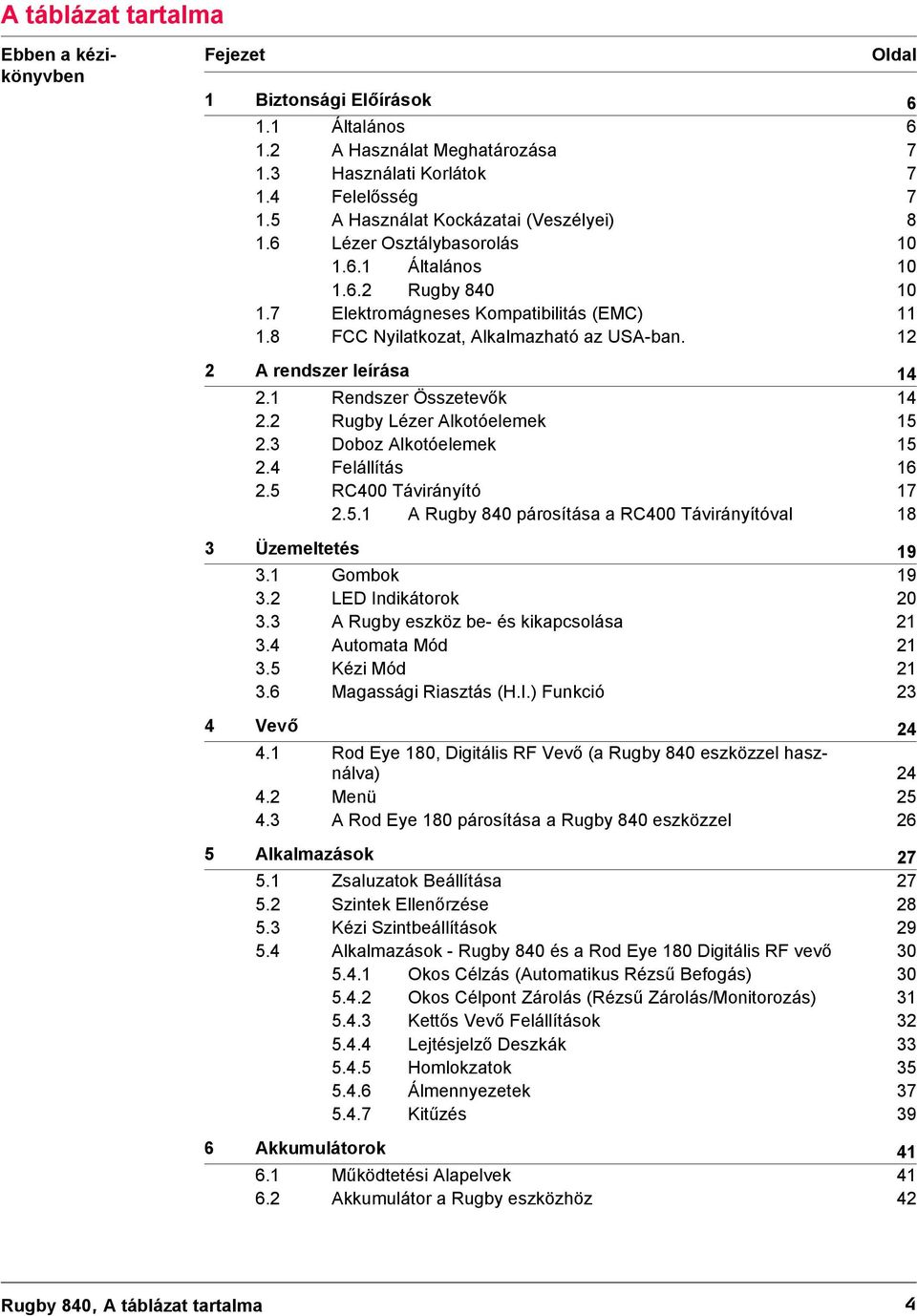

4 A táblázat tartalma Ebben a kézikönyvben Fejezet Oldal 1 Biztonsági Előírások Általános A Használat Meghatározása Használati Korlátok Felelősség A Használat Kockázatai (Veszélyei) Lézer Osztálybasorolás Általános Rugby Elektromágneses Kompatibilitás (EMC) FCC Nyilatkozat, Alkalmazható az USA-ban A rendszer leírása Rendszer Összetevők Rugby Lézer Alkotóelemek Doboz Alkotóelemek Felállítás RC400 Távirányító A Rugby 840 párosítása a RC400 Távirányítóval 18 3 Üzemeltetés Gombok LED Indikátorok A Rugby eszköz be- és kikapcsolása Automata Mód Kézi Mód Magassági Riasztás (H.I.) Funkció 23 4 Vevő Rod Eye 180, Digitális RF Vevő (a Rugby 840 eszközzel használva) Menü A Rod Eye 180 párosítása a Rugby 840 eszközzel 26 5 Alkalmazások Zsaluzatok Beállítása Szintek Ellenőrzése Kézi Szintbeállítások Alkalmazások - Rugby 840 és a Rod Eye 180 Digitális RF vevő Okos Célzás (Automatikus Rézsű Befogás) Okos Célpont Zárolás (Rézsű Zárolás/Monitorozás) Kettős Vevő Felállítások Lejtésjelző Deszkák Homlokzatok Álmennyezetek Kitűzés 39 6 Akkumulátorok Működtetési Alapelvek Akkumulátor a Rugby eszközhöz 42 Rugby 840, A táblázat tartalma 4

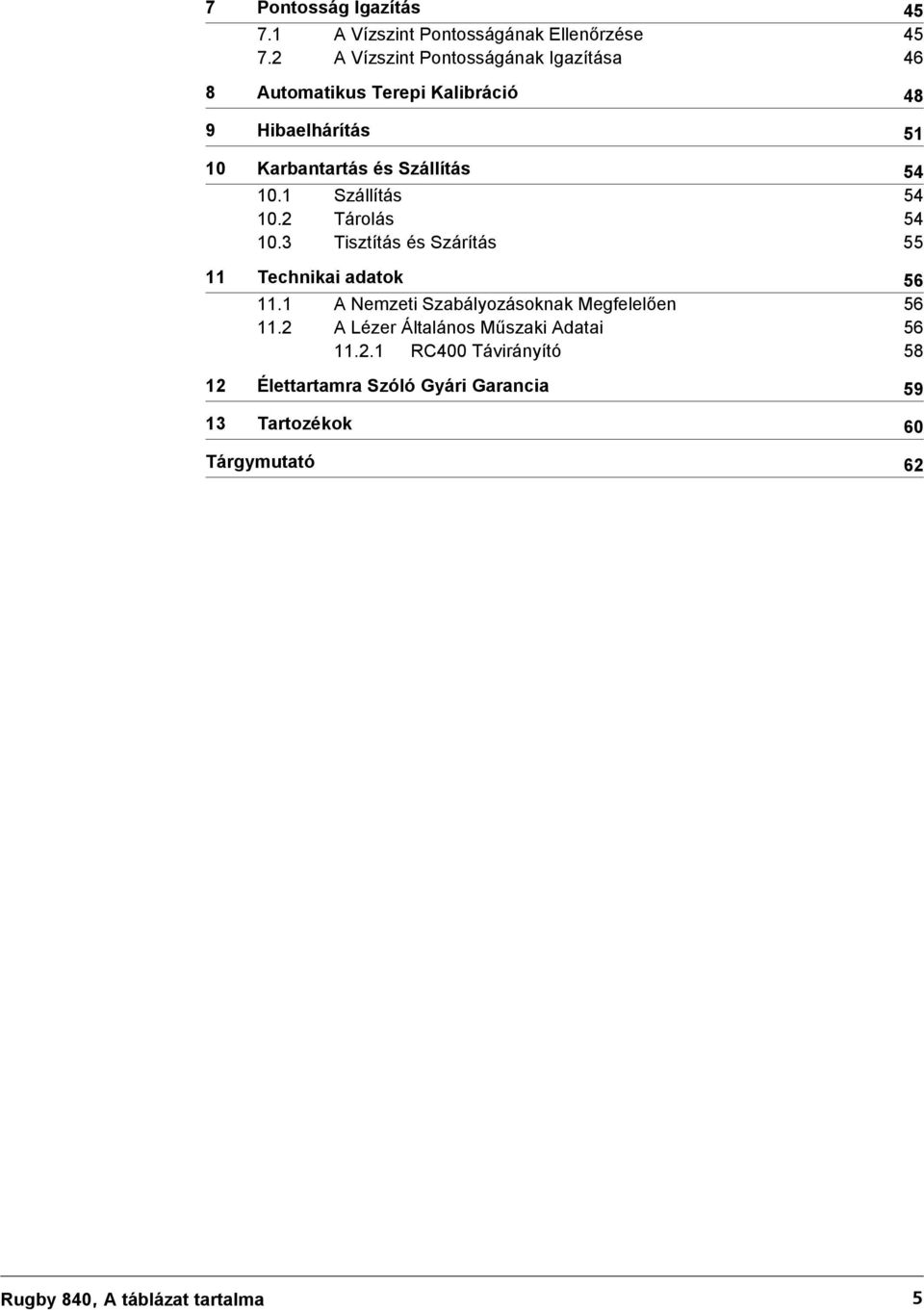

5 7 Pontosság Igazítás A Vízszint Pontosságának Ellenőrzése A Vízszint Pontosságának Igazítása 46 8 Automatikus Terepi Kalibráció 48 9 Hibaelhárítás Karbantartás és Szállítás Szállítás Tárolás Tisztítás és Szárítás Technikai adatok A Nemzeti Szabályozásoknak Megfelelően A Lézer Általános Műszaki Adatai RC400 Távirányító Élettartamra Szóló Gyári Garancia Tartozékok 60 Tárgymutató 62 Rugby 840, A táblázat tartalma 5

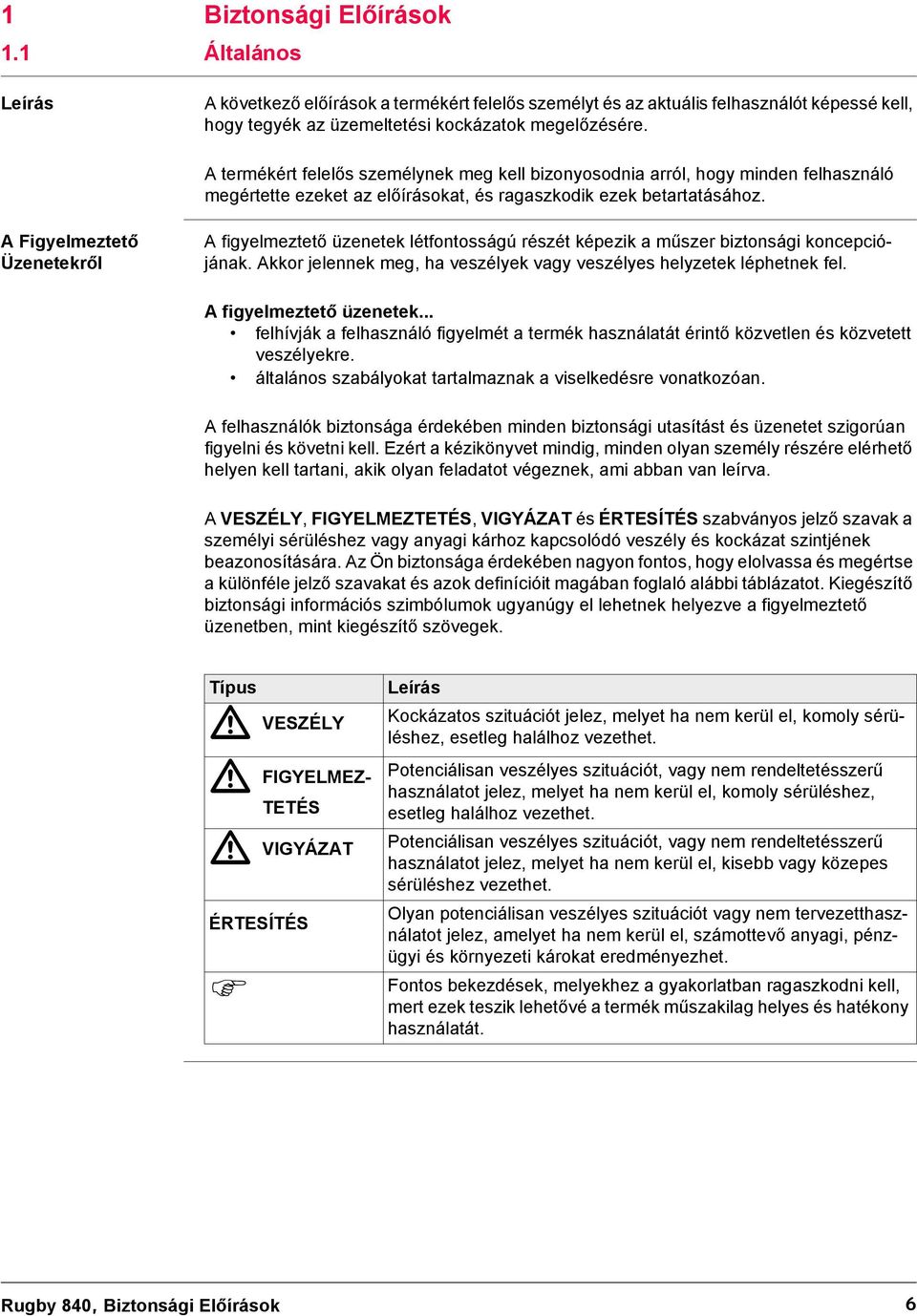

6 1 Biztonsági Előírások 1.1 Általános Leírás A következő előírások a termékért felelős személyt és az aktuális felhasználót képessé kell, hogy tegyék az üzemeltetési kockázatok megelőzésére. A termékért felelős személynek meg kell bizonyosodnia arról, hogy minden felhasználó megértette ezeket az előírásokat, és ragaszkodik ezek betartatásához. A Figyelmeztető Üzenetekről A figyelmeztető üzenetek létfontosságú részét képezik a műszer biztonsági koncepciójának. Akkor jelennek meg, ha veszélyek vagy veszélyes helyzetek léphetnek fel. A figyelmeztető üzenetek... felhívják a felhasználó figyelmét a termék használatát érintő közvetlen és közvetett veszélyekre. általános szabályokat tartalmaznak a viselkedésre vonatkozóan. A felhasználók biztonsága érdekében minden biztonsági utasítást és üzenetet szigorúan figyelni és követni kell. Ezért a kézikönyvet mindig, minden olyan személy részére elérhető helyen kell tartani, akik olyan feladatot végeznek, ami abban van leírva. A VESZÉLY, FIGYELMEZTETÉS, VIGYÁZAT és ÉRTESÍTÉS szabványos jelző szavak a személyi sérüléshez vagy anyagi kárhoz kapcsolódó veszély és kockázat szintjének beazonosítására. Az Ön biztonsága érdekében nagyon fontos, hogy elolvassa és megértse a különféle jelző szavakat és azok definícióit magában foglaló alábbi táblázatot. Kiegészítő biztonsági információs szimbólumok ugyanúgy el lehetnek helyezve a figyelmeztető üzenetben, mint kiegészítő szövegek. Típus VESZÉLY FIGYELMEZ- TETÉS VIGYÁZAT ÉRTESÍTÉS Leírás Kockázatos szituációt jelez, melyet ha nem kerül el, komoly sérüléshez, esetleg halálhoz vezethet. Potenciálisan veszélyes szituációt, vagy nem rendeltetésszerű használatot jelez, melyet ha nem kerül el, komoly sérüléshez, esetleg halálhoz vezethet. Potenciálisan veszélyes szituációt, vagy nem rendeltetésszerű használatot jelez, melyet ha nem kerül el, kisebb vagy közepes sérüléshez vezethet. Olyan potenciálisan veszélyes szituációt vagy nem tervezetthasználatot jelez, amelyet ha nem kerül el, számottevő anyagi, pénzügyi és környezeti károkat eredményezhet. Fontos bekezdések, melyekhez a gyakorlatban ragaszkodni kell, mert ezek teszik lehetővé a termék műszakilag helyes és hatékony használatát. Rugby 840, Biztonsági Előírások 6

7 1.2 A Használat Meghatározása Rendeltetésszerű használat Ésszerűen előre látható visszaélés A termék egy vízszintes lézersíkot vagy egy lézersugarat sugároz ki igazítás céljára. A lézersugár egy lézerdetektor útján érzékelhető. Egy termék távirányítása. Adatkommunikáció külső eszközökkel. Az utasítások tartalmán kívüli termékhasználat. A tervezett használaton és határértékeken kívüli használat. Biztonsági rendszerek üzemen kívül helyezése. Veszélyre figyelmeztető jelzések eltávolítása. A termék felnyitása szerszámok, például csavarhúzó segítségével, kivéve, ha ez kimondottan nem engedélyezett bizonyos műveletekhez. A termék átalakítása vagy módosítása. Nem rendeltetésszerű kezelés utáni használat. A műszer használata nyilvánvalóan felismerhető sérülésekkel vagy szerkezeti hibákkal. Más gyártók tartozékainak használata a Leica Geosystems határozott előzetes jóváhagyása nélkül. Nem kielégítő biztonsági felügyelet a munkaterületen. Egy harmadik fél szándékos elvakítása. Gépek irányítása, mozgó objektumok vagy hasonló monitoring tevékenység további biztonsági- és szabályozási ismeretek nélkül. 1.3 Használati Korlátok Környezet VESZÉLY Megfelelő a használathoz az emberi tartózkodásra alkalmas légkör, nem megfelelő a használathoz az agresszív vagy robbanásveszélyes környezet. Veszélyes területeken való munka előtt, illetve elektromos berendezések közvetlen szomszédságában, vagy hasonló szituációk esetén a termék biztonságát garantáló személynek kapcsolatba kell lépni a helyi felelős hatóságokkal, biztonsági szakértőkkel. 1.4 Felelősség A termék gyártója A termékért felelős személy A Leica Geosystems AG, CH-9435 Heerbrugg, továbbiakban úgy hivatkozva rá, mint Leica Geosystems a felelős a termék teljesen biztonságos állapotban való szállításáért, beleértve a kézikönyvet és az eredeti tartozékokat is. A termékért felelős személyneka következő kötelességei vannak: Tisztában kell lennie a termékre vonatkozó biztonsági előírásokkal és a használati utasítás tartalmával. Meg kell bizonyosodnia arról, hogy a terméket az utasításoknak megfelelően használják. Ismernie kell a biztonságra és a baleset-megelőzésre vonatkozó helyi szabályokat. Haladéktalanul tájékoztatnia kell a Leica Geosystems céget, ha a termék vagy az alkalmazások megbízhatatlanná válnak. Meg kell bizonyosodnia arról, hogy a nemzeti törvények, szabályozások és feltételek pl. a rádiók, lézerek működtetéséhez figyelembe lettek véve. Rugby 840, Biztonsági Előírások 7

8 1.5 A Használat Kockázatai (Veszélyei) VIGYÁZAT VESZÉLY Figyeljen a hibás mérési eredményekre, ha a terméket leejtették, hibásan használták, módosították, hosszú ideig tárolták vagy szállították. Óvatosan: Időszakonként végezzen tesztméréseket és terepi igazításokat, ahogy a Kézikönyvben jelezve van, különösen a normálistól eltérő használatnak alávetett termék esetében, és a fontos mérések előtt és után. Az elektromos áram okozta halál kockázata miatt nagyon veszélyes antennákat és toldalékokat használni elektromos berendezések környezetében, mint például elektromos vezetékek vagy villamosított vasutak. Óvatosan: Maradjon egy biztonságos távolságra az elektromos berendezésektől. Ha feltétlenül szükséges, hogy ilyen környezetben dolgozzon, először lépjen kapcsolatba azzal a biztonsági hatósággal, aki az elektromos berendezésekért felelős, és kövesse az ő utasításaikat. ÉRTESÍTÉS FIGYELMEZ- TETÉS FIGYELMEZ- TETÉS VIGYÁZAT VIGYÁZAT A termék távirányításával lehetséges idegen, nem idetartozó célpontok felvétele és mérése. Óvatosan: Ha távirányító módban mér, mindig ellenőrizze az eredmények elfogadhatóságát. Ha a terméket olyan tartozékokkal használja, mint pl árbocok, lécek, rudak, nagyon megnövelheti a villámcsapás kockázatát. Óvatosan: Ne használja a terméket viharos időjárási körülmények között. A munkaterület nem megfelelő biztosítása veszélyes helyzeteket teremthet, pl. forgalomban, építési területeken, és ipari berendezéseknél. Óvatosan: A felelős személy mindig bizonyosodjon meg afelől, hogy a munkaterület megfelelően biztosított. Következetesen ragaszkodjon a szabályokhoz az irányító biztonságát, a balesetmegelőzést és a közúti forgalmat tekintve. Ha a termékkel együtt használt kiegészítők nem megfelelően vannak felerősítve és a termék mechanikai rázkódásnak van kitéve, pl. ütődik, leesik, a termék károsodhat vagy az emberek sérülést szenvedhetnek. Óvatosan: Amikor a terméket felállítja, mindig bizonyosodjon meg róla, hogy a tartozékok helyesen vannak alkalmazva, a helyükre illesztve, és rögzítve. Óvakodjon attól, hogy a terméket mechanikai kényszernek tegye ki. Az akkumulátorok szállítása és kezelése során nemkívánatos mechanikai hatás léphet fel, ami tűzveszélyt jelent. Óvatosan: A termék szállítása vagy hulladékkezelése előtt merítse le az akkumulátorokat a műszer működtetése által, amíg teljesen lemerülnek. Amikor az akkumulátorokat szállítja vagy poggyászként szállíttatja, a termék felügyeletével megbízott személynek meg kell bizonyosodnia arról, hogy a vonatkozó nemzeti és nemzetközi törvények és szabályok át lettek tanulmányozva. A szállítmányozás és poggyászként való szállíttatás előtt lépjen kapcsolatba a helyi utas és teheráru szállító társasággal. Rugby 840, Biztonsági Előírások 8

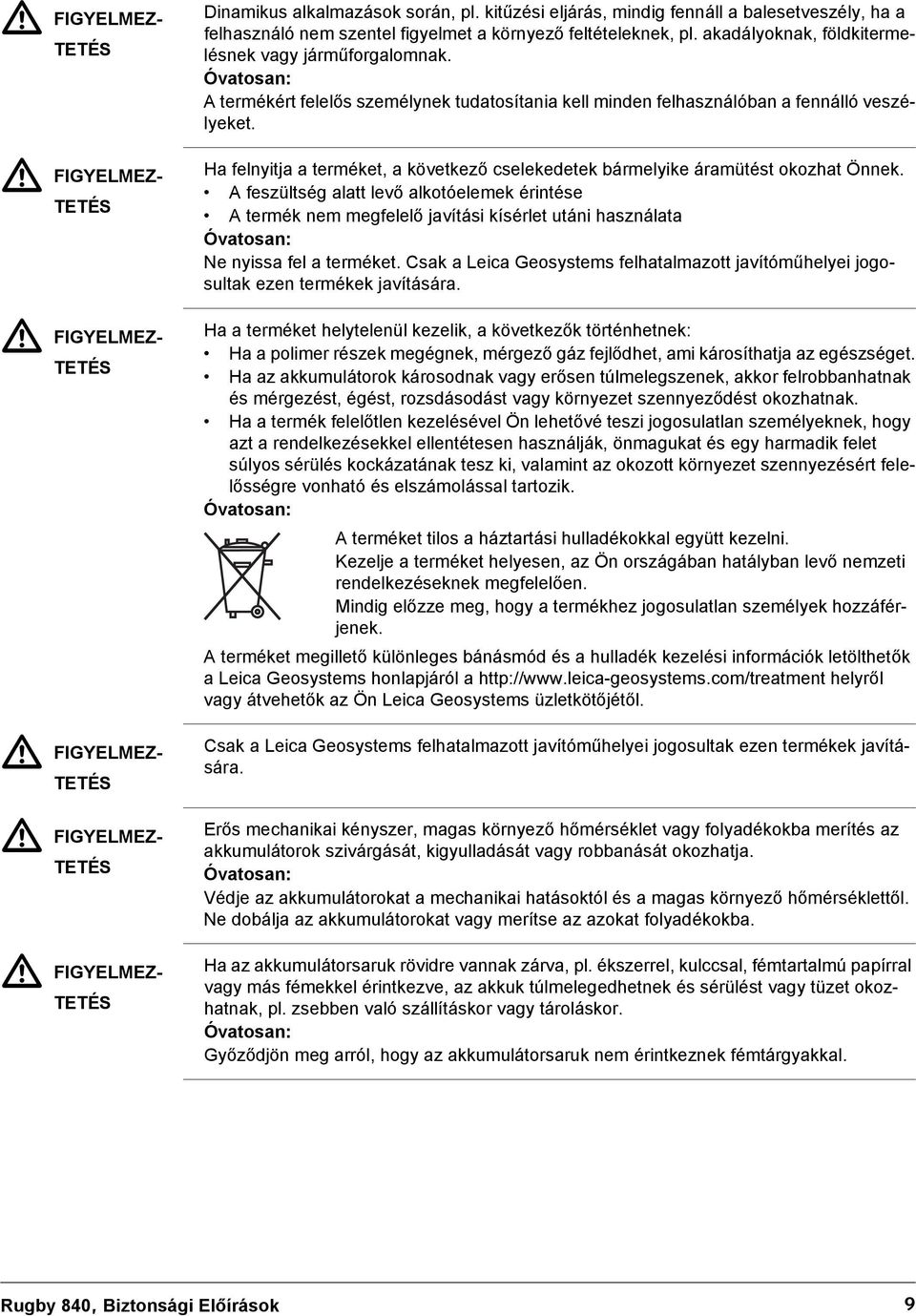

9 FIGYELMEZ- TETÉS FIGYELMEZ- TETÉS FIGYELMEZ- TETÉS FIGYELMEZ- TETÉS FIGYELMEZ- TETÉS FIGYELMEZ- TETÉS Dinamikus alkalmazások során, pl. kitűzési eljárás, mindig fennáll a balesetveszély, ha a felhasználó nem szentel figyelmet a környező feltételeknek, pl. akadályoknak, földkitermelésnek vagy járműforgalomnak. Óvatosan: A termékért felelős személynek tudatosítania kell minden felhasználóban a fennálló veszélyeket. Ha felnyitja a terméket, a következő cselekedetek bármelyike áramütést okozhat Önnek. A feszültség alatt levő alkotóelemek érintése A termék nem megfelelő javítási kísérlet utáni használata Óvatosan: Ne nyissa fel a terméket. Csak a Leica Geosystems felhatalmazott javítóműhelyei jogosultak ezen termékek javítására. Ha a terméket helytelenül kezelik, a következők történhetnek: Ha a polimer részek megégnek, mérgező gáz fejlődhet, ami károsíthatja az egészséget. Ha az akkumulátorok károsodnak vagy erősen túlmelegszenek, akkor felrobbanhatnak és mérgezést, égést, rozsdásodást vagy környezet szennyeződést okozhatnak. Ha a termék felelőtlen kezelésével Ön lehetővé teszi jogosulatlan személyeknek, hogy azt a rendelkezésekkel ellentétesen használják, önmagukat és egy harmadik felet súlyos sérülés kockázatának tesz ki, valamint az okozott környezet szennyezésért felelősségre vonható és elszámolással tartozik. Óvatosan: A terméket tilos a háztartási hulladékokkal együtt kezelni. Kezelje a terméket helyesen, az Ön országában hatályban levő nemzeti rendelkezéseknek megfelelően. Mindig előzze meg, hogy a termékhez jogosulatlan személyek hozzáférjenek. A terméket megillető különleges bánásmód és a hulladék kezelési információk letölthetők a Leica Geosystems honlapjáról a helyről vagy átvehetők az Ön Leica Geosystems üzletkötőjétől. Csak a Leica Geosystems felhatalmazott javítóműhelyei jogosultak ezen termékek javítására. Erős mechanikai kényszer, magas környező hőmérséklet vagy folyadékokba merítés az akkumulátorok szivárgását, kigyulladását vagy robbanását okozhatja. Óvatosan: Védje az akkumulátorokat a mechanikai hatásoktól és a magas környező hőmérséklettől. Ne dobálja az akkumulátorokat vagy merítse az azokat folyadékokba. Ha az akkumulátorsaruk rövidre vannak zárva, pl. ékszerrel, kulccsal, fémtartalmú papírral vagy más fémekkel érintkezve, az akkuk túlmelegedhetnek és sérülést vagy tüzet okozhatnak, pl. zsebben való szállításkor vagy tároláskor. Óvatosan: Győződjön meg arról, hogy az akkumulátorsaruk nem érintkeznek fémtárgyakkal. Rugby 840, Biztonsági Előírások 9

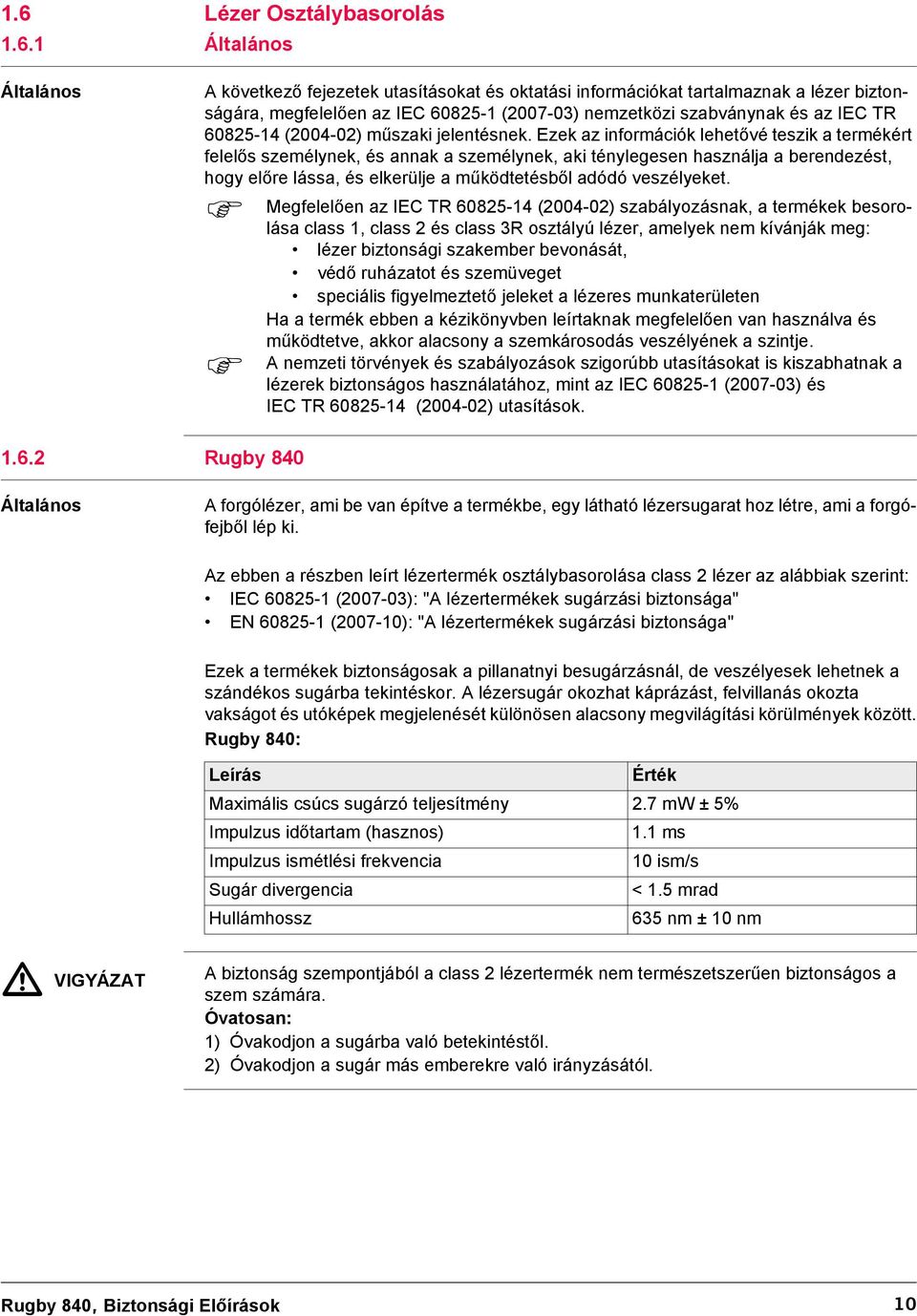

10 1.6 Lézer Osztálybasorolás Általános Általános A következő fejezetek utasításokat és oktatási információkat tartalmaznak a lézer biztonságára, megfelelően az IEC ( ) nemzetközi szabványnak és az IEC TR ( ) műszaki jelentésnek. Ezek az információk lehetővé teszik a termékért felelős személynek, és annak a személynek, aki ténylegesen használja a berendezést, hogy előre lássa, és elkerülje a működtetésből adódó veszélyeket. Megfelelően az IEC TR ( ) szabályozásnak, a termékek besorolása class 1, class 2 és class 3R osztályú lézer, amelyek nem kívánják meg: lézer biztonsági szakember bevonását, védő ruházatot és szemüveget speciális figyelmeztető jeleket a lézeres munkaterületen Ha a termék ebben a kézikönyvben leírtaknak megfelelően van használva és működtetve, akkor alacsony a szemkárosodás veszélyének a szintje. A nemzeti törvények és szabályozások szigorúbb utasításokat is kiszabhatnak a lézerek biztonságos használatához, mint az IEC ( ) és IEC TR ( ) utasítások Rugby 840 Általános A forgólézer, ami be van építve a termékbe, egy látható lézersugarat hoz létre, ami a forgófejből lép ki. Az ebben a részben leírt lézertermék osztálybasorolása class 2 lézer az alábbiak szerint: IEC ( ): "A lézertermékek sugárzási biztonsága" EN ( ): "A lézertermékek sugárzási biztonsága" Ezek a termékek biztonságosak a pillanatnyi besugárzásnál, de veszélyesek lehetnek a szándékos sugárba tekintéskor. A lézersugár okozhat káprázást, felvillanás okozta vakságot és utóképek megjelenését különösen alacsony megvilágítási körülmények között. Rugby 840: Leírás Érték Maximális csúcs sugárzó teljesítmény 2.7 mw ± 5% Impulzus időtartam (hasznos) 1.1 ms Impulzus ismétlési frekvencia 10 ism/s Sugár divergencia < 1.5 mrad Hullámhossz 635 nm ± 10 nm VIGYÁZAT A biztonság szempontjából a class 2 lézertermék nem természetszerűen biztonságos a szem számára. Óvatosan: 1) Óvakodjon a sugárba való betekintéstől. 2) Óvakodjon a sugár más emberekre való irányzásától. Rugby 840, Biztonsági Előírások 10

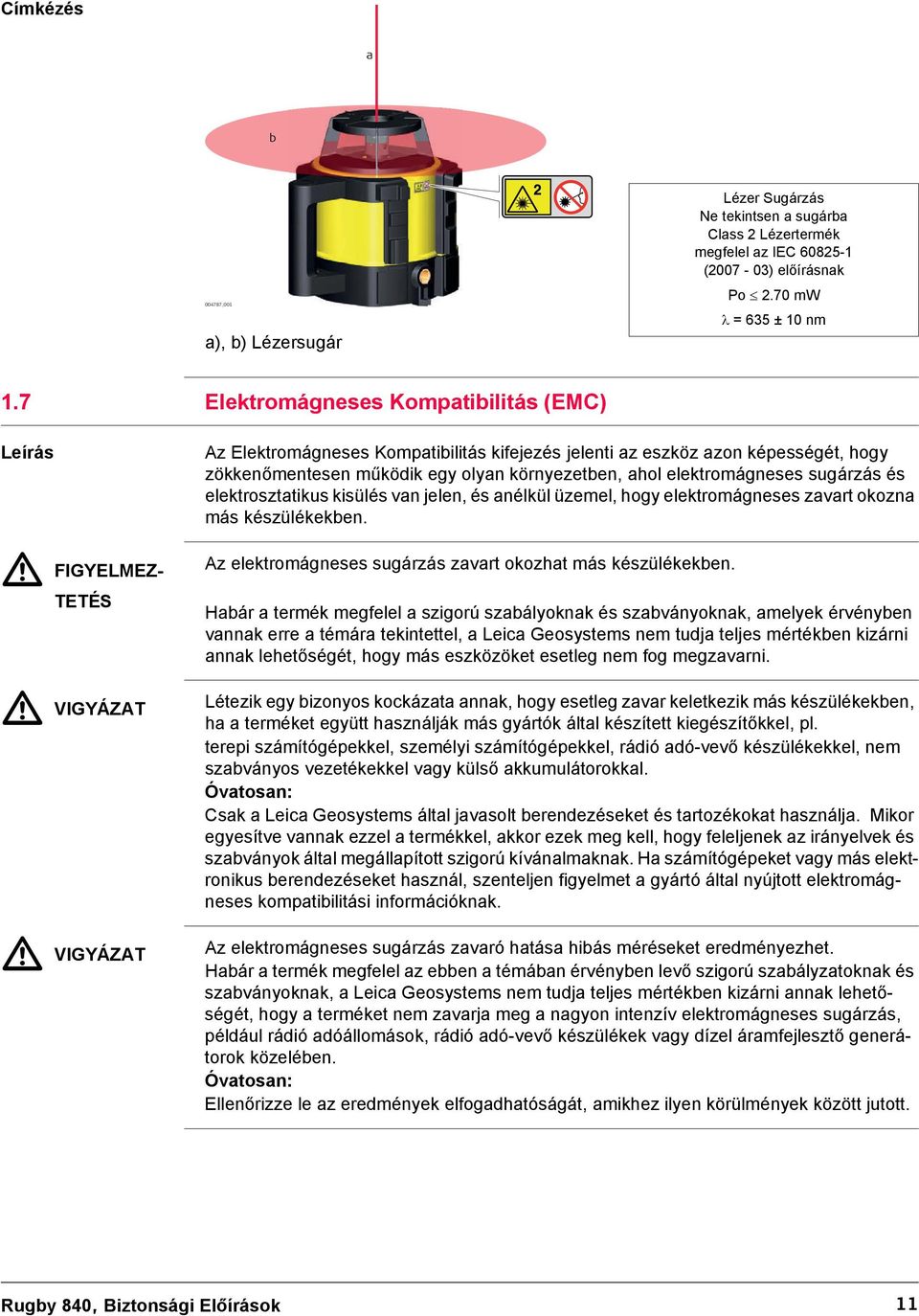

11 Címkézés a b _001 a), b) Lézersugár Lézer Sugárzás Ne tekintsen a sugárba Class 2 Lézertermék megfelel az IEC ( ) előírásnak Po 2.70 mw = 635 ± 10 nm 1.7 Elektromágneses Kompatibilitás (EMC) Leírás FIGYELMEZ- TETÉS VIGYÁZAT VIGYÁZAT Az Elektromágneses Kompatibilitás kifejezés jelenti az eszköz azon képességét, hogy zökkenőmentesen működik egy olyan környezetben, ahol elektromágneses sugárzás és elektrosztatikus kisülés van jelen, és anélkül üzemel, hogy elektromágneses zavart okozna más készülékekben. Az elektromágneses sugárzás zavart okozhat más készülékekben. Habár a termék megfelel a szigorú szabályoknak és szabványoknak, amelyek érvényben vannak erre a témára tekintettel, a Leica Geosystems nem tudja teljes mértékben kizárni annak lehetőségét, hogy más eszközöket esetleg nem fog megzavarni. Létezik egy bizonyos kockázata annak, hogy esetleg zavar keletkezik más készülékekben, ha a terméket együtt használják más gyártók által készített kiegészítőkkel, pl. terepi számítógépekkel, személyi számítógépekkel, rádió adó-vevő készülékekkel, nem szabványos vezetékekkel vagy külső akkumulátorokkal. Óvatosan: Csak a Leica Geosystems által javasolt berendezéseket és tartozékokat használja. Mikor egyesítve vannak ezzel a termékkel, akkor ezek meg kell, hogy feleljenek az irányelvek és szabványok által megállapított szigorú kívánalmaknak. Ha számítógépeket vagy más elektronikus berendezéseket használ, szenteljen figyelmet a gyártó által nyújtott elektromágneses kompatibilitási információknak. Az elektromágneses sugárzás zavaró hatása hibás méréseket eredményezhet. Habár a termék megfelel az ebben a témában érvényben levő szigorú szabályzatoknak és szabványoknak, a Leica Geosystems nem tudja teljes mértékben kizárni annak lehetőségét, hogy a terméket nem zavarja meg a nagyon intenzív elektromágneses sugárzás, például rádió adóállomások, rádió adó-vevő készülékek vagy dízel áramfejlesztő generátorok közelében. Óvatosan: Ellenőrizze le az eredmények elfogadhatóságát, amikhez ilyen körülmények között jutott. Rugby 840, Biztonsági Előírások 11

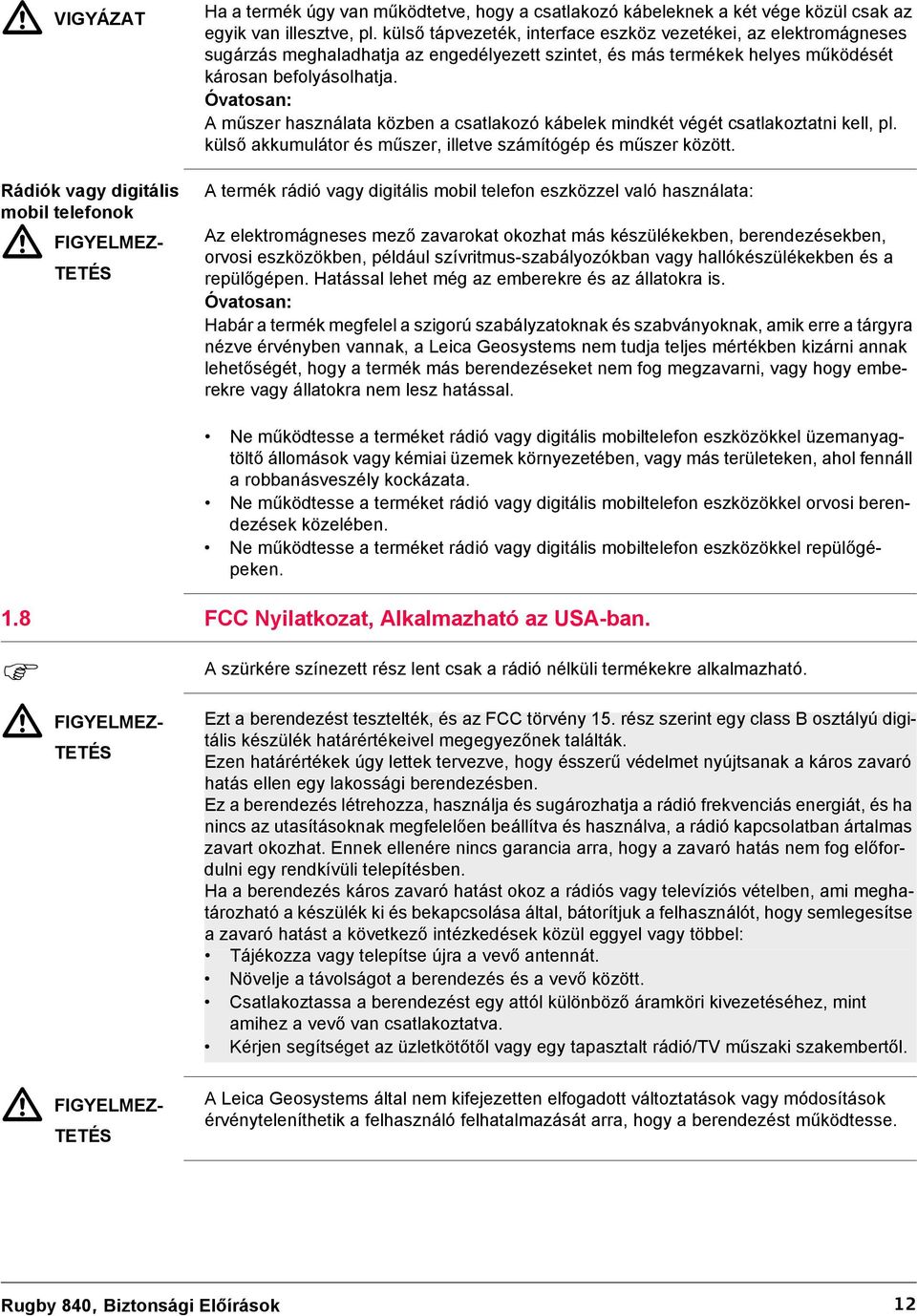

12 VIGYÁZAT Rádiók vagy digitális mobil telefonok FIGYELMEZ- TETÉS Ha a termék úgy van működtetve, hogy a csatlakozó kábeleknek a két vége közül csak az egyik van illesztve, pl. külső tápvezeték, interface eszköz vezetékei, az elektromágneses sugárzás meghaladhatja az engedélyezett szintet, és más termékek helyes működését károsan befolyásolhatja. Óvatosan: A műszer használata közben a csatlakozó kábelek mindkét végét csatlakoztatni kell, pl. külső akkumulátor és műszer, illetve számítógép és műszer között. A termék rádió vagy digitális mobil telefon eszközzel való használata: Az elektromágneses mező zavarokat okozhat más készülékekben, berendezésekben, orvosi eszközökben, például szívritmus-szabályozókban vagy hallókészülékekben és a repülőgépen. Hatással lehet még az emberekre és az állatokra is. Óvatosan: Habár a termék megfelel a szigorú szabályzatoknak és szabványoknak, amik erre a tárgyra nézve érvényben vannak, a Leica Geosystems nem tudja teljes mértékben kizárni annak lehetőségét, hogy a termék más berendezéseket nem fog megzavarni, vagy hogy emberekre vagy állatokra nem lesz hatással. Ne működtesse a terméket rádió vagy digitális mobiltelefon eszközökkel üzemanyagtöltő állomások vagy kémiai üzemek környezetében, vagy más területeken, ahol fennáll a robbanásveszély kockázata. Ne működtesse a terméket rádió vagy digitális mobiltelefon eszközökkel orvosi berendezések közelében. Ne működtesse a terméket rádió vagy digitális mobiltelefon eszközökkel repülőgépeken. 1.8 FCC Nyilatkozat, Alkalmazható az USA-ban. FIGYELMEZ- TETÉS A szürkére színezett rész lent csak a rádió nélküli termékekre alkalmazható. Ezt a berendezést tesztelték, és az FCC törvény 15. rész szerint egy class B osztályú digitális készülék határértékeivel megegyezőnek találták. Ezen határértékek úgy lettek tervezve, hogy ésszerű védelmet nyújtsanak a káros zavaró hatás ellen egy lakossági berendezésben. Ez a berendezés létrehozza, használja és sugározhatja a rádió frekvenciás energiát, és ha nincs az utasításoknak megfelelően beállítva és használva, a rádió kapcsolatban ártalmas zavart okozhat. Ennek ellenére nincs garancia arra, hogy a zavaró hatás nem fog előfordulni egy rendkívüli telepítésben. Ha a berendezés káros zavaró hatást okoz a rádiós vagy televíziós vételben, ami meghatározható a készülék ki és bekapcsolása által, bátorítjuk a felhasználót, hogy semlegesítse a zavaró hatást a következő intézkedések közül eggyel vagy többel: Tájékozza vagy telepítse újra a vevő antennát. Növelje a távolságot a berendezés és a vevő között. Csatlakoztassa a berendezést egy attól különböző áramköri kivezetéséhez, mint amihez a vevő van csatlakoztatva. Kérjen segítséget az üzletkötőtől vagy egy tapasztalt rádió/tv műszaki szakembertől. FIGYELMEZ- TETÉS A Leica Geosystems által nem kifejezetten elfogadott változtatások vagy módosítások érvényteleníthetik a felhasználó felhatalmazását arra, hogy a berendezést működtesse. Rugby 840, Biztonsági Előírások 12

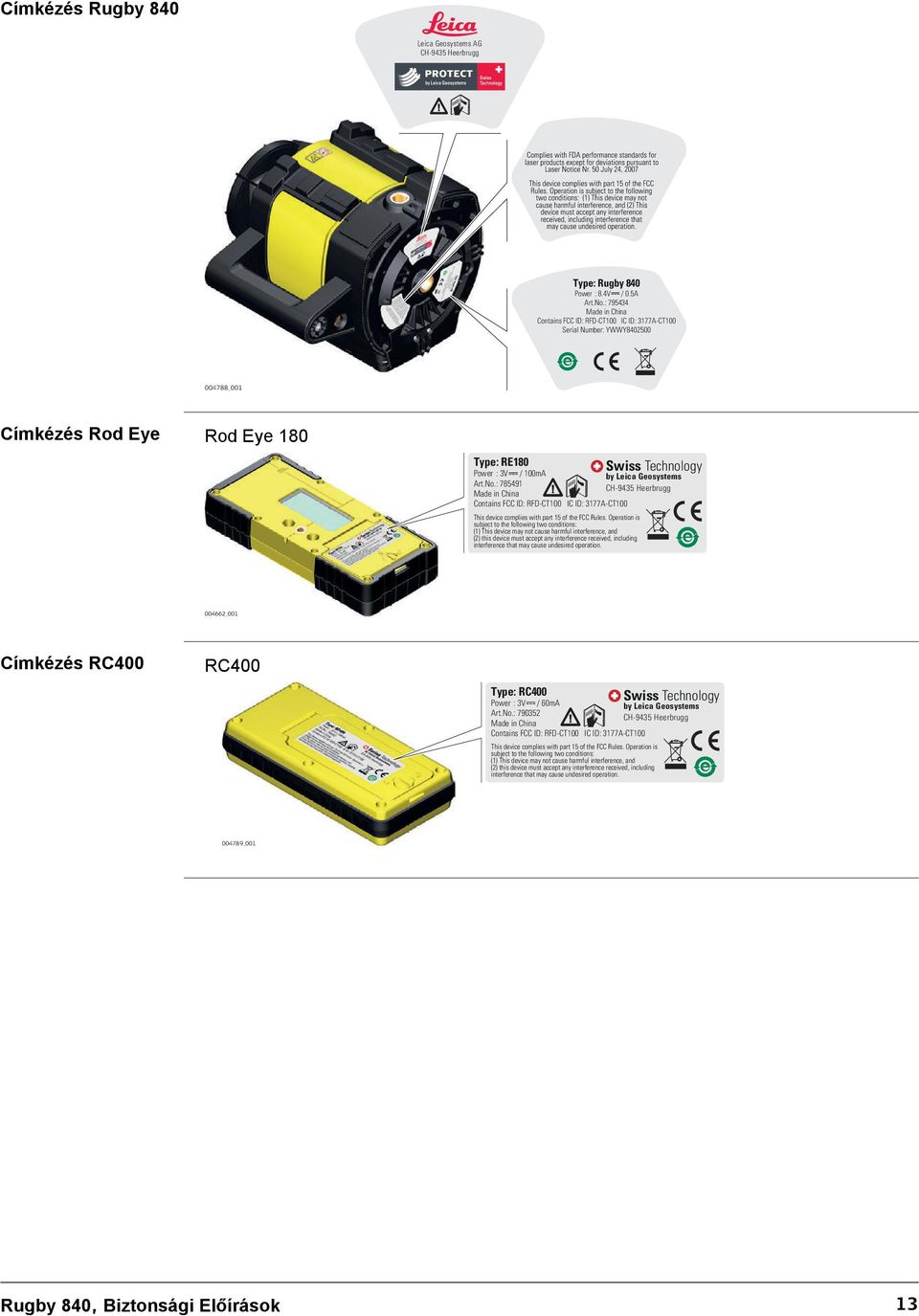

13 Címkézés Rugby 840 Leica Geosystems AG CH-9435 Heerbrugg Complies with FDA performance standards for laser products except for deviations pursuant to Laser Notice Nr. 50 July 24, 2007 This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. Type: Rugby 840 Power : 8.4V / 0.5A Art.No.: Made in China Contains FCC ID: RFD-CT100 IC ID: 3177A-CT100 Serial Number: YWWY _001 Címkézés Rod Eye Rod Eye 180 Type: RE180 Power : 3V / 100mA by Leica Geosystems Art.No.: CH-9435 Heerbrugg Made in China Contains FCC ID: RFD-CT100 IC ID: 3177A-CT100 This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Swiss Technology _001 Címkézés RC400 RC400 Type: RC400 Swiss Technology Power : 3V / 60mA by Leica Geosystems Art.No.: CH-9435 Heerbrugg Made in China Contains FCC ID: RFD-CT100 IC ID: 3177A-CT100 This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation _001 Rugby 840, Biztonsági Előírások 13

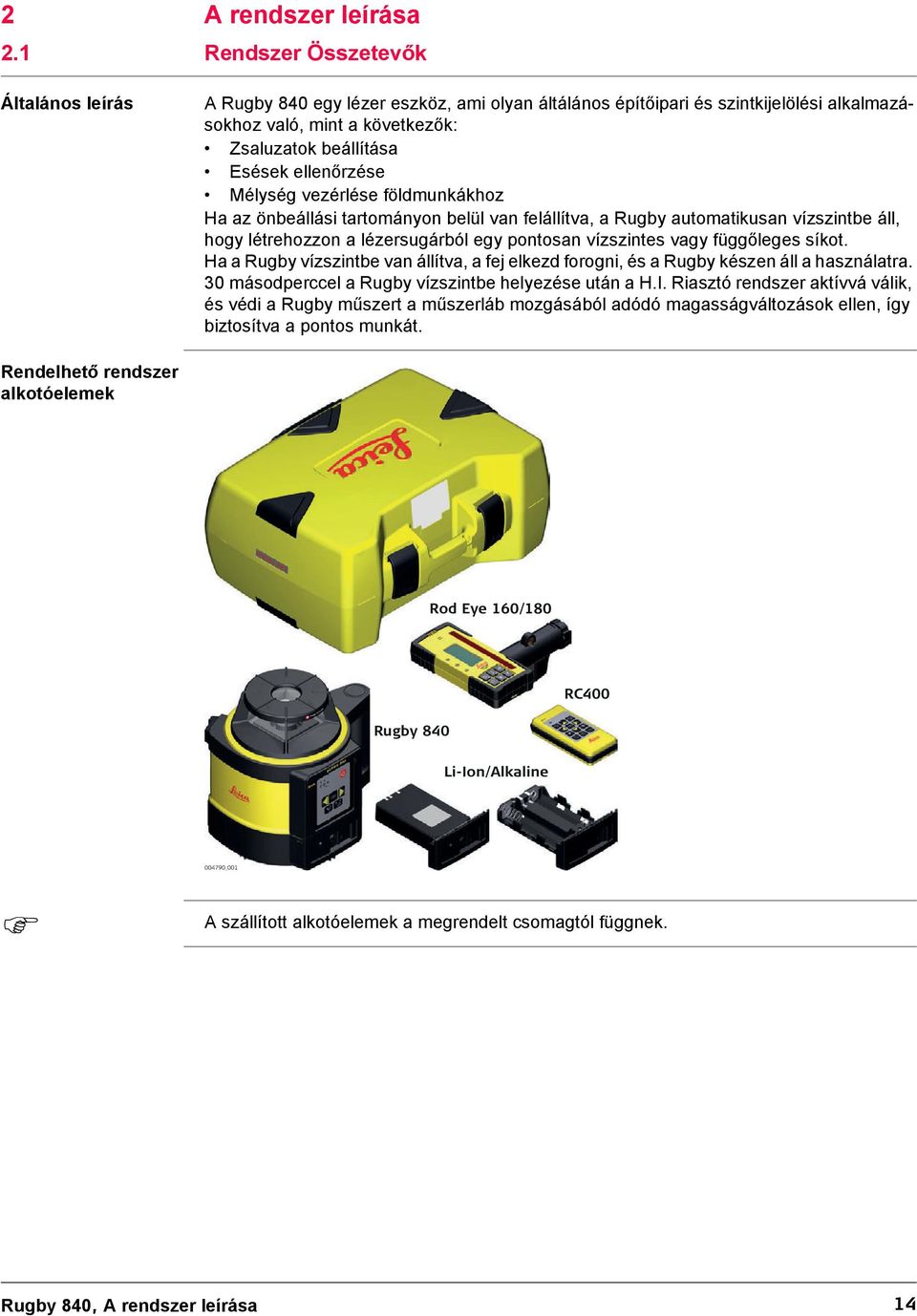

14 2 A rendszer leírása 2.1 Rendszer Összetevők Általános leírás A Rugby 840 egy lézer eszköz, ami olyan áltálános építőipari és szintkijelölési alkalmazásokhoz való, mint a következők: Zsaluzatok beállítása Esések ellenőrzése Mélység vezérlése földmunkákhoz Ha az önbeállási tartományon belül van felállítva, a Rugby automatikusan vízszintbe áll, hogy létrehozzon a lézersugárból egy pontosan vízszintes vagy függőleges síkot. Ha a Rugby vízszintbe van állítva, a fej elkezd forogni, és a Rugby készen áll a használatra. 30 másodperccel a Rugby vízszintbe helyezése után a H.I. Riasztó rendszer aktívvá válik, és védi a Rugby műszert a műszerláb mozgásából adódó magasságváltozások ellen, így biztosítva a pontos munkát. Rendelhető rendszer alkotóelemek Rod Eye 160/180 RC400 Rugby 840 Li-Ion/Alkaline _001 A szállított alkotóelemek a megrendelt csomagtól függnek. Rugby 840, A rendszer leírása 14

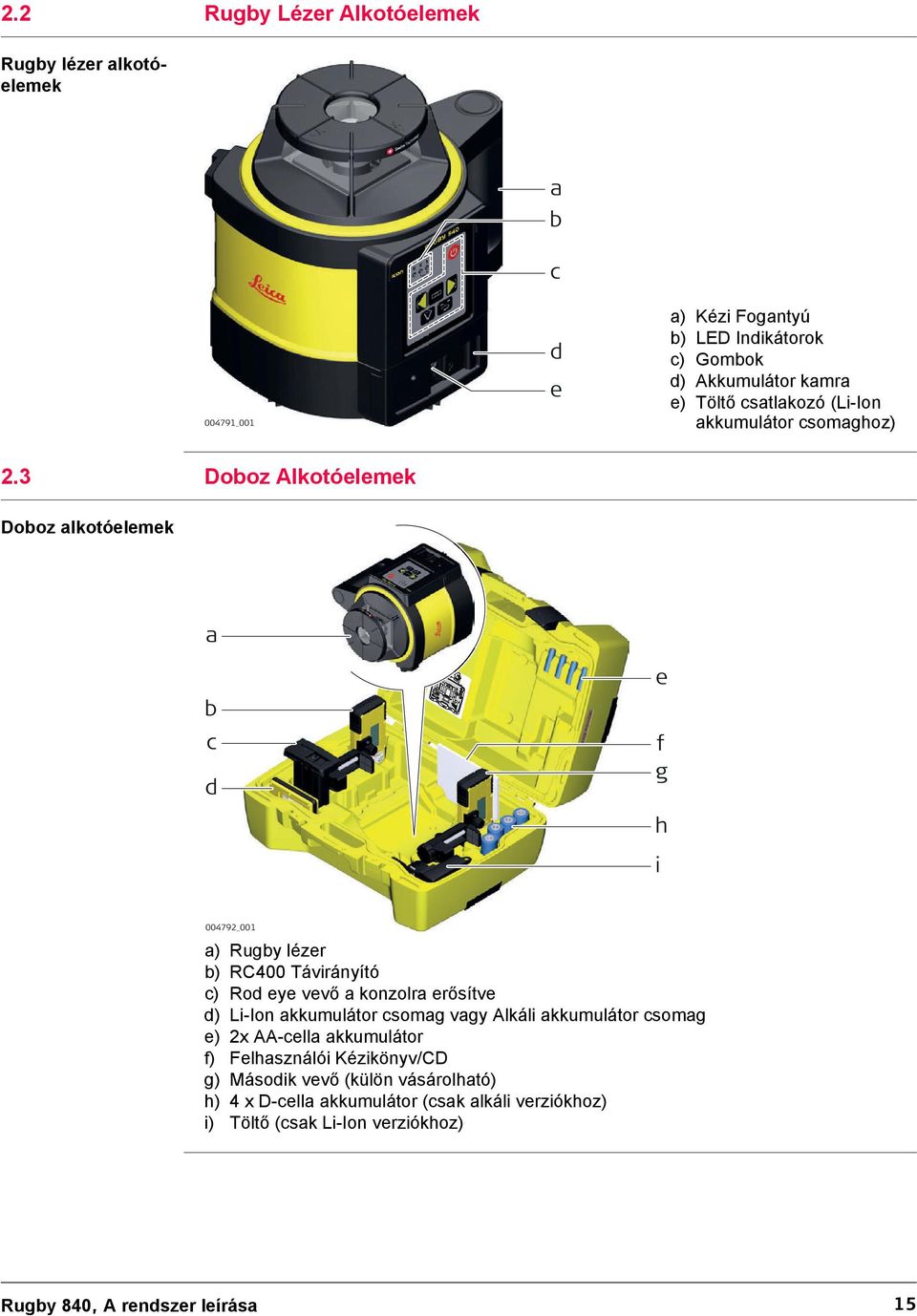

15 2.2 Rugby Lézer Alkotóelemek Rugby lézer alkotóelemek _001 a b c d e a) Kézi Fogantyú b) LED Indikátorok c) Gombok d) Akkumulátor kamra e) Töltő csatlakozó (Li-Ion akkumulátor csomaghoz) 2.3 Doboz Alkotóelemek Doboz alkotóelemek a b c d e f g h i _001 a) Rugby lézer b) RC400 Távirányító c) Rod eye vevő a konzolra erősítve d) Li-Ion akkumulátor csomag vagy Alkáli akkumulátor csomag e) 2x AA-cella akkumulátor f) Felhasználói Kézikönyv/CD g) Második vevő (külön vásárolható) h) 4 x D-cella akkumulátor (csak alkáli verziókhoz) i) Töltő (csak Li-Ion verziókhoz) Rugby 840, A rendszer leírása 15

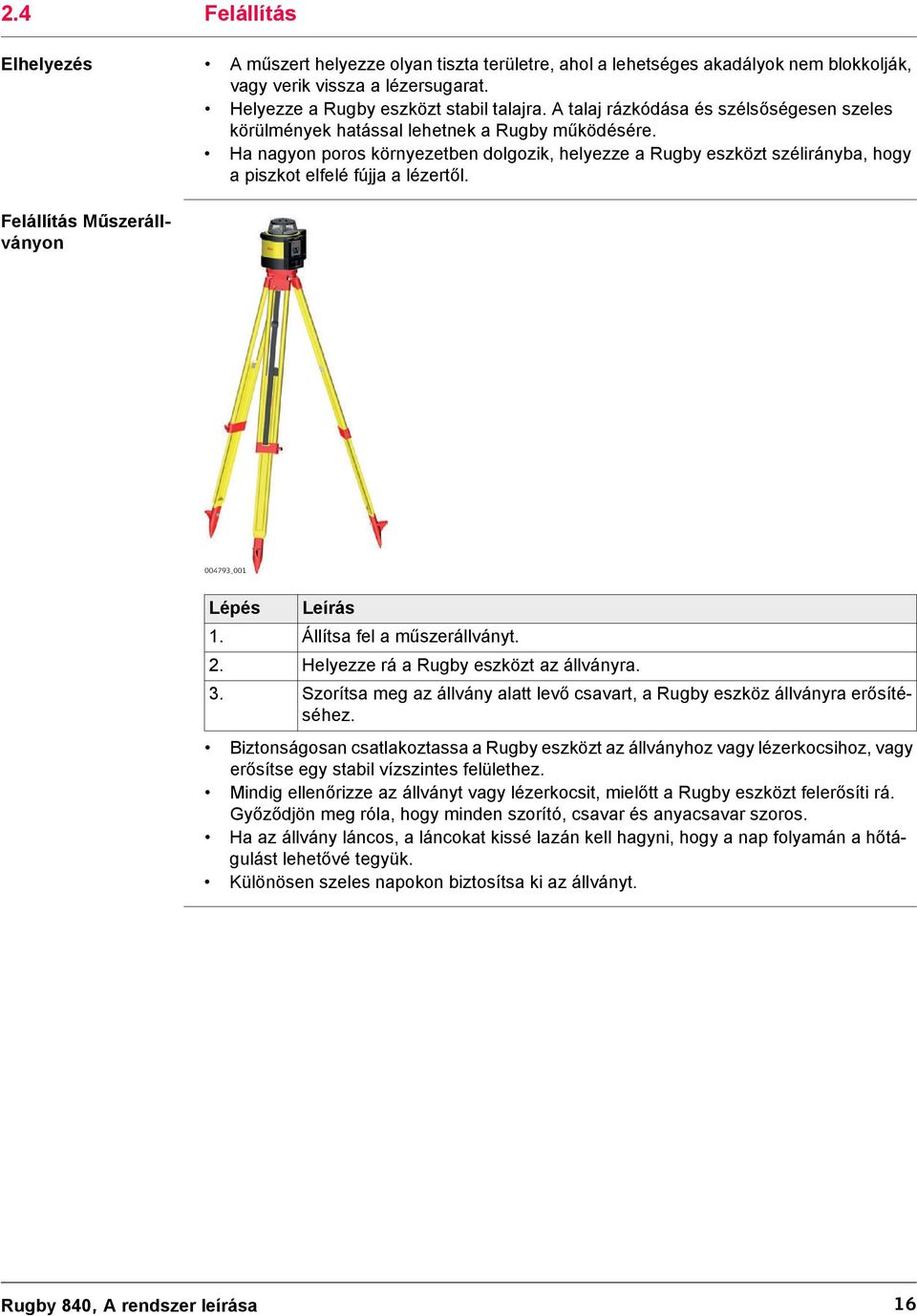

16 2.4 Felállítás Elhelyezés A műszert helyezze olyan tiszta területre, ahol a lehetséges akadályok nem blokkolják, vagy verik vissza a lézersugarat. Helyezze a Rugby eszközt stabil talajra. A talaj rázkódása és szélsőségesen szeles körülmények hatással lehetnek a Rugby működésére. Ha nagyon poros környezetben dolgozik, helyezze a Rugby eszközt szélirányba, hogy a piszkot elfelé fújja a lézertől. Felállítás Műszerállványon _001 Lépés Leírás 1. Állítsa fel a műszerállványt. 2. Helyezze rá a Rugby eszközt az állványra. 3. Szorítsa meg az állvány alatt levő csavart, a Rugby eszköz állványra erősítéséhez. Biztonságosan csatlakoztassa a Rugby eszközt az állványhoz vagy lézerkocsihoz, vagy erősítse egy stabil vízszintes felülethez. Mindig ellenőrizze az állványt vagy lézerkocsit, mielőtt a Rugby eszközt felerősíti rá. Győződjön meg róla, hogy minden szorító, csavar és anyacsavar szoros. Ha az állvány láncos, a láncokat kissé lazán kell hagyni, hogy a nap folyamán a hőtágulást lehetővé tegyük. Különösen szeles napokon biztosítsa ki az állványt. Rugby 840, A rendszer leírása 16

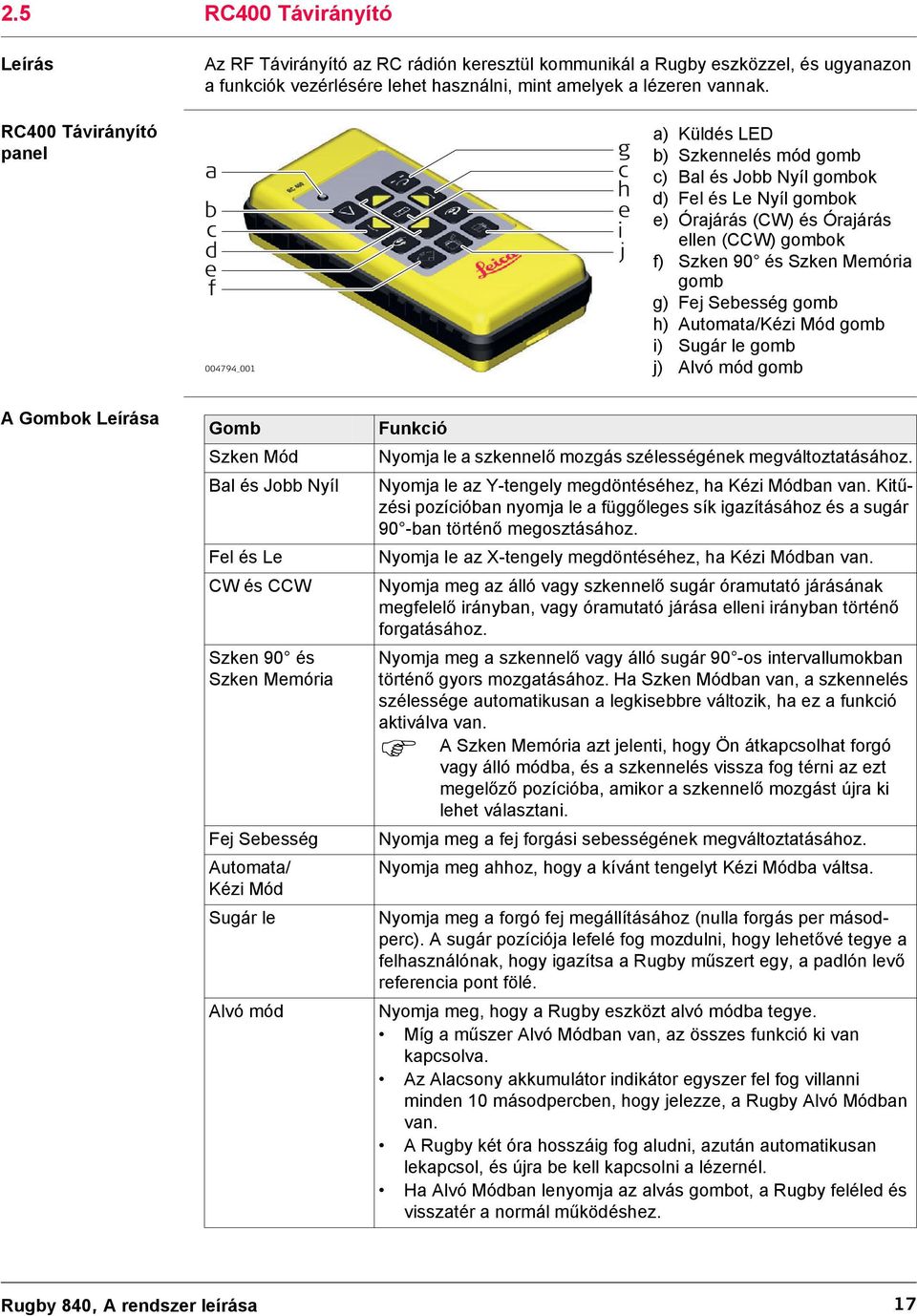

17 2.5 RC400 Távirányító Leírás Az RF Távirányító az RC rádión keresztül kommunikál a Rugby eszközzel, és ugyanazon a funkciók vezérlésére lehet használni, mint amelyek a lézeren vannak. RC400 Távirányító panel a b cd e f _001 g c h e i j a) Küldés LED b) Szkennelés mód gomb c) Bal és Jobb Nyíl gombok d) Fel és Le Nyíl gombok e) Órajárás (CW) és Órajárás ellen (CCW) gombok f) Szken 90 és Szken Memória gomb g) Fej Sebesség gomb h) Automata/Kézi Mód gomb i) Sugár le gomb j) Alvó mód gomb A Gombok Leírása Gomb Szken Mód Bal és Jobb Nyíl Fel és Le CW és CCW Szken 90 és Szken Memória Fej Sebesség Automata/ Kézi Mód Sugár le Alvó mód Funkció Nyomja le a szkennelő mozgás szélességének megváltoztatásához. Nyomja le az Y-tengely megdöntéséhez, ha Kézi Módban van. Kitűzési pozícióban nyomja le a függőleges sík igazításához és a sugár 90 -ban történő megosztásához. Nyomja le az X-tengely megdöntéséhez, ha Kézi Módban van. Nyomja meg az álló vagy szkennelő sugár óramutató járásának megfelelő irányban, vagy óramutató járása elleni irányban történő forgatásához. Nyomja meg a szkennelő vagy álló sugár 90 -os intervallumokban történő gyors mozgatásához. Ha Szken Módban van, a szkennelés szélessége automatikusan a legkisebbre változik, ha ez a funkció aktiválva van. A Szken Memória azt jelenti, hogy Ön átkapcsolhat forgó vagy álló módba, és a szkennelés vissza fog térni az ezt megelőző pozícióba, amikor a szkennelő mozgást újra ki lehet választani. Nyomja meg a fej forgási sebességének megváltoztatásához. Nyomja meg ahhoz, hogy a kívánt tengelyt Kézi Módba váltsa. Nyomja meg a forgó fej megállításához (nulla forgás per másodperc). A sugár pozíciója lefelé fog mozdulni, hogy lehetővé tegye a felhasználónak, hogy igazítsa a Rugby műszert egy, a padlón levő referencia pont fölé. Nyomja meg, hogy a Rugby eszközt alvó módba tegye. Míg a műszer Alvó Módban van, az összes funkció ki van kapcsolva. Az Alacsony akkumulátor indikátor egyszer fel fog villanni minden 10 másodpercben, hogy jelezze, a Rugby Alvó Módban van. A Rugby két óra hosszáig fog aludni, azután automatikusan lekapcsol, és újra be kell kapcsolni a lézernél. Ha Alvó Módban lenyomja az alvás gombot, a Rugby feléled és visszatér a normál működéshez. Rugby 840, A rendszer leírása 17

18 Küldés LED: A küldés LED villog, hogy jelezze, ha a távirányító jelet küld a Rugby műszernek. A távirányító áramellátását 2db AA akkumlátor biztosítja, a csere ugyanaz, mint a Rod Eye vevőknél. Alkalmazások Kitűzési munkáknál használja a Sugár le funkciót ahhoz, hogy a sugarat egy referencia pont fölé pozícionálja. Ezután használja a Szken 90 funkciót a kis szken gyors mozgatásához, hogy a lézert balra vagy jobbra pozícionálja. Mennyezeti alkalmazásoknál és magasságok jelölésénél a Szken 90 funkció gyorsan visszatéríti a szkennelő sugarat Önhöz A Rugby 840 párosítása a RC400 Távirányítóval Párosítás lépésről lépésre A Rugby 840 és a RC400 Távirányító rádió eszközöket tartalmaznak, ami lehetővé tesz a felhasználónak, hogy további funkcikókat aktiváljon a Rugby készüléken. Ha együtt lettek megvásárolva, a Rugby 840 és a RC400 gyárilag össze vannak párosítva. Ha szükséges összepárosítania az egységet vásárlás után, a következő információk alkalmazhatók. Az RF funkciók használata előtt a Rugby készüléket és a Távirányítót először össze kell párosítani ahhoz, hogy kommunikálni tudjanak egymással. Lépés Leírás 1. Kapcsolja ki a Rugby 840 készüléket. 2. Nyomja le, és tartsa lenyomva a Bekapcsoló gombot a Rugby 840 eszközön 5 másodpercre, hogy a Rugby 840 eszközt párosító módban kapcsolja be. A Rugby 840 öt alkalommal sípolni fog. 3. Nyomja le, és tartsa lenyomva a Fej Sebesség gombot, és a Szken Mód gombot a RC400 készüléken. Az X-tengely Indikátor LED és az Y-tengely Indikátor LED zölden villog, és a Rugby 840 ötször gyorsan sípol, ha a párosítás sikeres volt. Az X-tengely Indikátor LED és az Y-tengely Indikátor LED ötször vörösen, gyorsan felvillan, ha a párosítás nem volt sikeres. A Rugby készüléknek a vevővel való párosítására vonatkozó információkért nézze át a "4.3 A Rod Eye 180 párosítása a Rugby 840 eszközzel" c. fejezetet. Rugby 840, A rendszer leírása 18

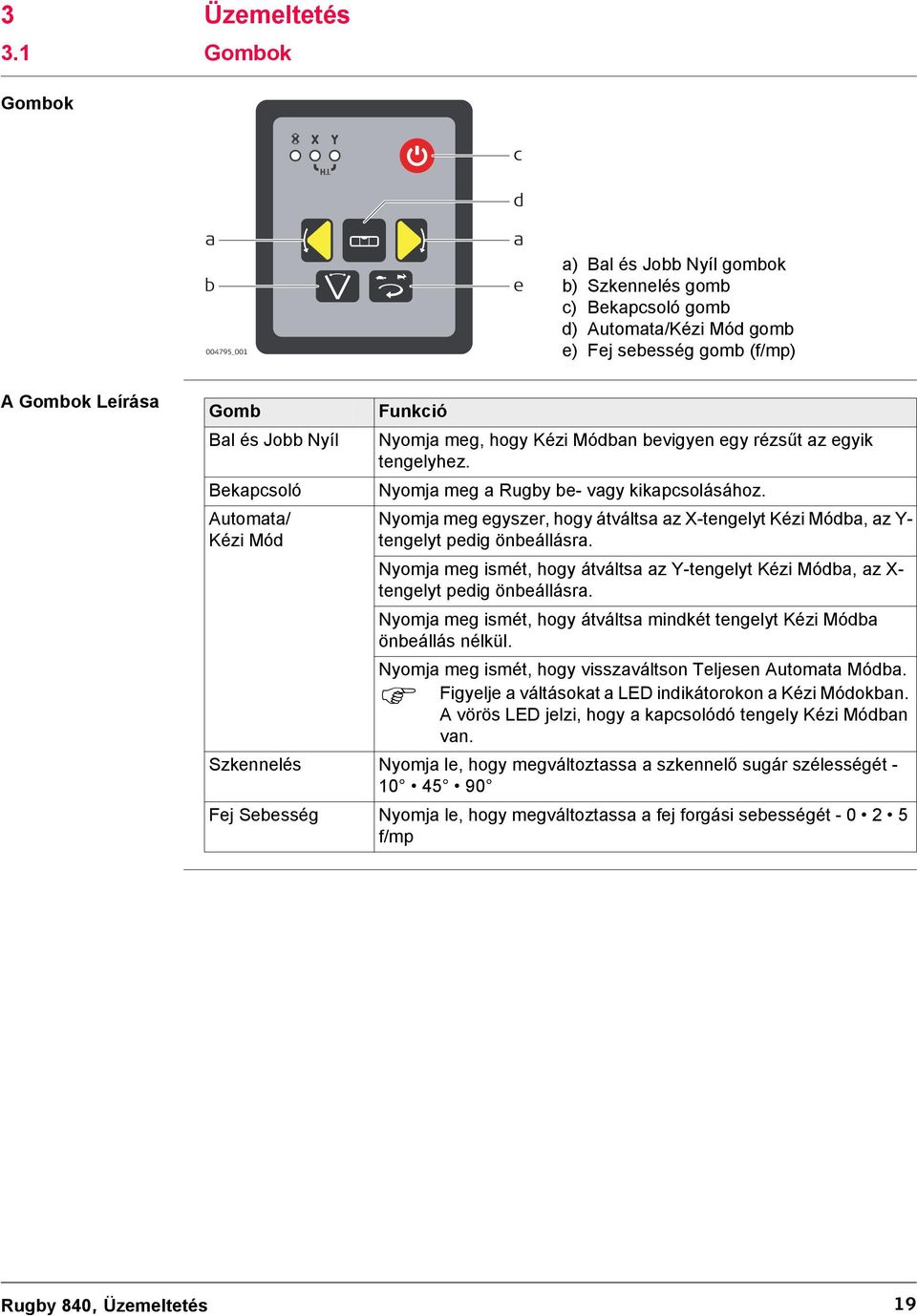

19 3 Üzemeltetés 3.1 Gombok Gombok c a b _001 d a e a) Bal és Jobb Nyíl gombok b) Szkennelés gomb c) Bekapcsoló gomb d) Automata/Kézi Mód gomb e) Fej sebesség gomb (f/mp) A Gombok Leírása Gomb Bal és Jobb Nyíl Bekapcsoló Automata/ Kézi Mód Funkció Nyomja meg, hogy Kézi Módban bevigyen egy rézsűt az egyik tengelyhez. Nyomja meg a Rugby be- vagy kikapcsolásához. Nyomja meg egyszer, hogy átváltsa az X-tengelyt Kézi Módba, az Y- tengelyt pedig önbeállásra. Nyomja meg ismét, hogy átváltsa az Y-tengelyt Kézi Módba, az X- tengelyt pedig önbeállásra. Nyomja meg ismét, hogy átváltsa mindkét tengelyt Kézi Módba önbeállás nélkül. Nyomja meg ismét, hogy visszaváltson Teljesen Automata Módba. Figyelje a váltásokat a LED indikátorokon a Kézi Módokban. A vörös LED jelzi, hogy a kapcsolódó tengely Kézi Módban van. Szkennelés Nyomja le, hogy megváltoztassa a szkennelő sugár szélességét Fej Sebesség Nyomja le, hogy megváltoztassa a fej forgási sebességét f/mp Rugby 840, Üzemeltetés 19

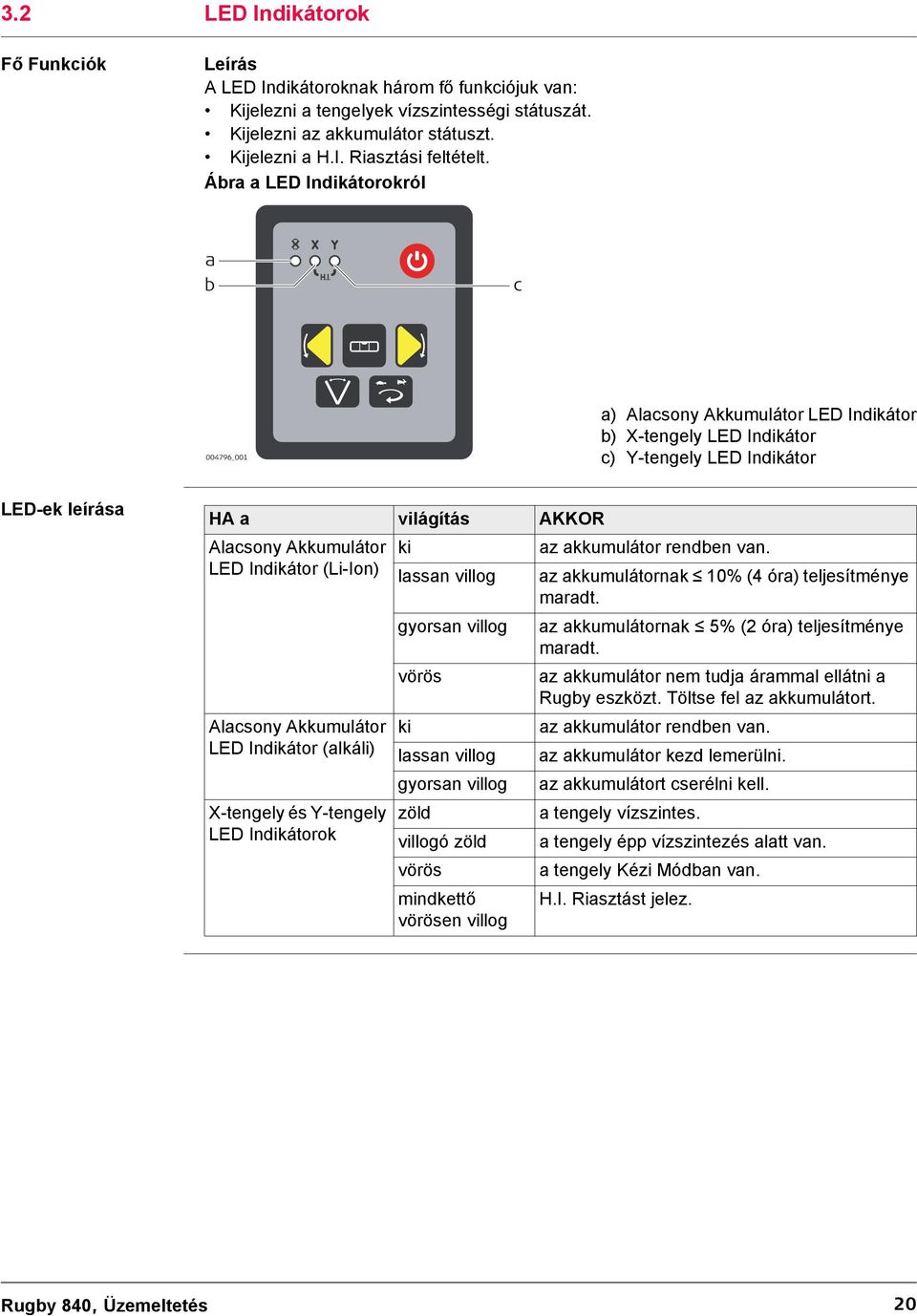

20 3.2 LED Indikátorok Fő Funkciók Leírás A LED Indikátoroknak három fő funkciójuk van: Kijelezni a tengelyek vízszintességi státuszát. Kijelezni az akkumulátor státuszt. Kijelezni a H.I. Riasztási feltételt. Ábra a LED Indikátorokról a b c _001 a) Alacsony Akkumulátor LED Indikátor b) X-tengely LED Indikátor c) Y-tengely LED Indikátor LED-ek leírása HA a világítás AKKOR Alacsony Akkumulátor ki az akkumulátor rendben van. LED Indikátor (Li-Ion) lassan villog az akkumulátornak 10% (4 óra) teljesítménye maradt. gyorsan villog az akkumulátornak 5% (2 óra) teljesítménye maradt. vörös az akkumulátor nem tudja árammal ellátni a Rugby eszközt. Töltse fel az akkumulátort. Alacsony Akkumulátor ki az akkumulátor rendben van. LED Indikátor (alkáli) lassan villog az akkumulátor kezd lemerülni. gyorsan villog az akkumulátort cserélni kell. X-tengely és Y-tengely zöld a tengely vízszintes. LED Indikátorok villogó zöld a tengely épp vízszintezés alatt van. vörös a tengely Kézi Módban van. mindkettő vörösen villog H.I. Riasztást jelez. Rugby 840, Üzemeltetés 20

21 3.3 A Rugby eszköz be- és kikapcsolása Be- és kikapcsolás Nyomja meg a Bekapcsoló gombot a Rugby be- vagy kikapcsolásához. Bekapcsolás után: Ha a +/-6 önbeállási tartományon belül (vízszintes vagy függőleges) van felállítva, a Rugby automatikusan vízszintbe áll, hogy létrehozzon egy pontosan vízszintes síkot a lézerfényből. Ha vízszintes, a fej elkezd forogni, és a Rugby készen áll a használatra. 30 másodperccel a vízszintezés befejezése után a H.I. Riasztó rendszer aktívvá válik, hogy megvédje a lézert a műszerállvány mozgásából vagy süllyedéséből adódó magasságváltozás ellen. Az önbeállási rendszer és a H.I. Riasztás funkció folyamatosan ellenőrzi a lézersugár helyzetét, hogy egynemű és pontos munkavégzést biztosítson. 3.4 Automata Mód Az Automata Mód leírása A Rugby mindig Automatikus Módban indul. Automatikus Módban a Rugby automatikusan vízszintbe áll, ha a 6 -os önbeállási tartományon (vízszintesen vagy függőlegesen) belül van felállítva. 3.5 Kézi Mód A Kézi Mód leírása Az X-tengely átváltása Kézi Módba Indítás után a Kézi Mód aktiválható. Kézi Módban az önbeálló rendszer ki van kapcsolva. A követkző opciók állnak rendelkezésre: Az X-tengely átváltása Kézi Módba Az Y-tengely átváltása Kézi Módba Átváltás Teljes Kézi Módba A Rugby kikapcsolása, majd ismételt bekapcsolása után Automata Módban van. Indítás után nyomja meg az Automata/Kézi Mód Gombot egyszer az X-tengely Kézi Módba történő átváltásához Az X-tengely és az Y-tengely a Rugby tetején van megjelölve. Az X-tengely nem áll be vízszintesbe, és egy dőlés érték bevihető ehhez a tengelyhez a Rugby eszközön levő Fel és Le Nyíl gombokkal. Az X-tengely LED indikátora vörös lesz. Az Y-tengely folytatja az önbeállási folyamatot, és az Y-tengely LED indikátora zölden fog villogni, amíg vízszintes nem lesz. Ha az X-tengely Kézi Módban van, az X-tengely megdönthető felfelé vagy lefelé, ahogy az ábrán látszik _001 Rugby 840, Üzemeltetés 21

22 Az Y-tengely átváltása Kézi Módba Nyomja meg az Automata/Kézi Mód Gombot ismét az Y-tengely Kézi Módba történő átváltásához. Az X-tengely és az Y-tengely a Rugby tetején van megjelölve. Az Y-tengely nem áll be vízszintesbe, és egy dőlés érték bevihető ehhez a tengelyhez a Rugby eszközön levő Fel és Le Nyíl gombokkal. Az Y-tengely LED indikátora vörös lesz. Az X-tengely folytatja az önbeállási folyamatot, és az X-tengely LED indikátora zölden fog villogni, amíg vízszintes nem lesz. Ha az Y-tengely Kézi Módban van, az Y-tengely megdönthető felfelé vagy lefelé, ahogy az ábrán látszik _001 Átváltás Teljes Kézi Módba Nyomja meg az Automata/Kézi Mód gombot ismét a Teljes Kézi Módba történő átváltáshoz. Az X-tengely és az Y-tengely a Rugby tetején van megjelölve. Sem az X-tengely, sem az Y-tengely nem áll vízszintbe, és a rézsű bevihető az Y- tengelyhez a Rugby készüléken levő Bal és Jobb Nyíl gombok használatával. Az X-tengely LED indikátora vörös lesz. Az Y-tengely LED indikátora vörös lesz. Ha mind az X-tengely, mind az Y-tengely Kézi Módban van, az Y-tengely megdönthető a Bal és Jobb Nyíl gombok használatával _001 A RC400 Távirányító használatával mindkét tengely megdönthető egymástól függetlenül. Rugby 840, Üzemeltetés 22

23 3.6 Magassági Riasztás (H.I.) Funkció A Magassági Riasztás funkció leírása A Magassági Riasztás funkció kivagy bekapcsolása A Magassági Riasztás vagy Műszermagasság (H.I.) funkció megelőzi azt a fajta pontatlan munkát, amit műszerállvány mozgása vagy süllyedése okoz azáltal, hogy a lézerszint alacsonyabb magasságra kerül. A Magassági Riasztás funkció aktívvá válik és monitorozza a lézer mozgását 30 másodperccel a Rugby teljes vízszintbe állása után, és azután, hogy a lézerfej elkezd forogni. A Magassági Riasztás monitorozza a lézert. Ha megzavarják, mind az X-tengely, mind az Y-tengely LED indikátora villogni kezd, és a Rugby gyorsan sípol. A riasztás leállításához kapcsolja ki és újra be a Rugby eszközt. Ellenőrizze a lézer magasságát, mielőtt újból elkezdi a munkát. A Magassági Riasztás funkció automatikusan bekapcsol minden alkalommal, amikor a Rugby be van kapcsolva. A Magassági Riasztás funkciót ki vagy be lehet kapcsolni a következő gomb kombináció lenyomásával: Ha a Rugby be van kapcsolva, nyomja le, és tartsa lenyomva a Bal és Jobb Nyíl gombokat. Nyomja meg az Automata/Kézi Mód gombot. A Rugby egyszer sípol, hogy jelezze a változást. Rugby 840, Üzemeltetés 23

24 4 Vevő Leírás A Rugby 840 készülék a Rod Eye 180 RF Digitális Vevővel együtt kerül eladásra. A Rugby 840 és Rod Eye 180 együttes használata lehetővé teszi a felhasználónak olyan speciális műveletek végrehajtását, mint pl. automatikus rézsű befogás és monitoring, függőleges sík igazítása jelződeszkákhoz és épülethomlokzati alkalmazások. A Rod Eye 180 Digitális RF Vevőre vonatkozó további információk megtalálhatók a CD-n levő egyes felhasználói kézikönyvekben. 4.1 Rod Eye 180, Digitális RF Vevő (a Rugby 840 eszközzel használva) Műszer alkotóelemek a b c d e _001 f g h i a) Hangszóró b) LCD Digitális Kijelző c) LED Kijelző d) Bekapcsoló gomb e) Lézer leolvasás gomb f) Fogadó ablak g) Sávszélesség gomb h) Audio gomb i) X és Y gombok A Gombok Leírása Gomb Bekapcsoló Lézer leolvasás Sávszélesség Audio X és Y Funkció Nyomja meg egyszer a vevő bekapcsolásához. Nyomja le 1.5 másodpercre a vevő kikapcsolásához. Nyomja le a digitális leolvasás megtételéhez. Nyomja le 1.5 másodpercre a Smart Target (Okos Célzás) funkció elindításához, mint pl. automatikus rézsű befogás az X-tengelyen függőleges módban és automatikus függőleges sík igazítás kitűzés módban. Nyomja le az érzékelési sávszélességek megváltoztatásához. Nyomja le az audio kimenet megváltoztatásához. Nyomja le a másik tengely dőlésbeállításának és dőlés ellenőrzésének kiválasztásához. Rugby 840, Vevő 24

25 4.2 Menü Menü elérés és navigáció Menü A Rod Eye 180 Digitális RF Vevő menüjének eléréséhez nyomja le a Sávszélesség gombot és az Audio gombot egyidejűleg. Használja a Sávszélesség gombot és az Audio gombot a paraméterek megváltoztatásához. Használja a Bekapcsoló gombot a menü átlapozásához, Menü Funkció Jelzés UNT Megváltoztatja a digitális leolvasás Mértékegységek - mm/cm/in/ft mérési mértékegységét. Az aktív mértékegység villog. LED Megváltoztatja a LED indikátorok LED-ek - Magas/Alacsony/Ki fényerejét. DRO Be- vagy kikapcsolja a digitális leolvasást. be van kapcsolva. A zöld LED világít: a digitális leolvasás A vörös LED világít: a digitális leolvasás ki van kapcsolva. villog. BAT MEM RPS Be- vagy kikapcsolja a Lézer alacsony akkumulátor indikátorát a vevőn. Be- vagy kikapcsolja a pozíció memória funkciót. Méri a lézer fej sebességét. Tartsa a forgó sugárba a fej sebességének megméréséhez. DRO A zöld LED világít: A Lézer alacsony akkumulátor ikon funkció aktív. A vörös LED világít: A Lézer alacsony akkumulátor ikon funkció nem aktív. Rugby ikon villog. A zöld LED világít: a funkció be van kapcsolva. A vörös LED világít: a funkció ki van kapcsolva. A teljes lefelé nyíl villog. A mért fej sebesség kijelződik. Rugby 840, Vevő 25

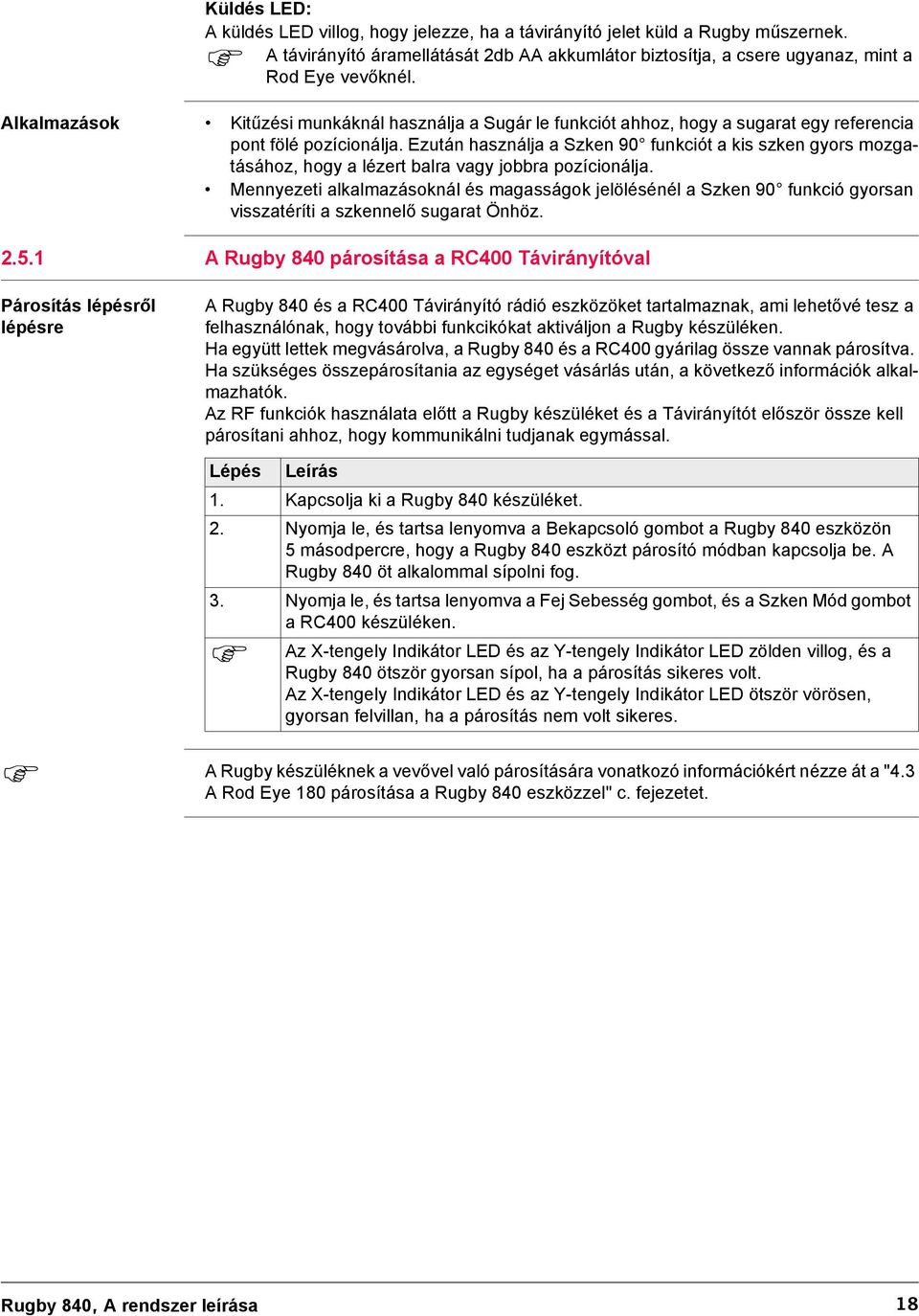

26 4.3 A Rod Eye 180 párosítása a Rugby 840 eszközzel Párosítás lépésről lépésre A Rugby 840 eszköz és a Rod Eye 180 vevő tartalmaznak rádió eszközöket, amelyek lehetővé teszik a felhasználónak, hogy automakusan illessze őket egy meglevő szinten. Ha együtt vásárolta meg őket, a Rugby 840 eszköz és a Rod Eye 180 vevő gyárilag össze van párosítva. Egy második vevő vásárlásakor a Rugby 840 eszközt és a Rod Eye 180 vevőt először össze kell párosítani ahhoz, hogy képesek legyenek kommunikálni egymással. Lépés Leírás 1. Kapcsolja ki a Rugby 840 eszközt és a Rod Eye 180 vevőt. 2. Nyomja le, és tartsa lenyomva a Bekapcsoló gombot a Rugby 840 eszközön 5 másodpercre, hogy a Rugby 840 eszközt párosító módban kapcsolja be. A Rugby 840 öt alkalommal sípolni fog. 3. Nyomja le, és tartsa lenyomva a Bekapcsoló gombot a Rod Eye 180 vevőn 5 másodpercre. Az X-tengely LED Indikátora és az Y-tengely LED Indikátora zölden villog, és a Rugby 840 öt alkalommal gyorsan sípolni fog, ha a párosítás sikeresen befejeződött. Az X-tengely LED Indikátora és az Y-tengely LED Indikátora gyorsan, vörösen felvillan ötször, ha a párosítás nem sikerült. Rugby 840, Vevő 26

27 5 Alkalmazások 5.1 Zsaluzatok Beállítása Zsaluzatok Beállítása lépésről lépésre a b _ Lépés Leírás 1. Állítsa fel a Rugby eszközt egy műszerállványon. 2. Helyezze az állványt egy stabil felületre a munkaterületen kívül. 3. Csatlakoztassa a vevőt a rúdhoz. 4. Kapcsolja be a Rugby eszközt és a vevőt. 5. Tegye a rúd alapját egy ismert pontra a zsaluzat egy befejezett magasságának kijelölése érdekében. 6. Igazítsa a vevő magasságát a rúdon addig, amíg a szintben levő (közép-vonal) pozíció kijelződik a vevőn a következők révén: a középső sáv a villogó zöld LED egy tartós hallható hang a digitális kijelzés 7. Tegye a rudat a hozzácsatolt vevővel együtt a zsalu tetejére. 8. Igazítsa a zsaluzat magasságát addig, amíg a szintben levő pozíció újra megjelenik. 9. Folytassa a további pozícionálást, amíg a zsaluzat a Rugby forgó síkjának szintjébe kerül. Rugby 840, Alkalmazások 27

28 5.2 Szintek Ellenőrzése Szintek Ellenőrzése lépésről lépésre 6 3 7b 4 7a 7c _001 a b Lépés Leírás 1. Állítsa fel a Rugby eszközt egy műszerállványon. 2. Helyezze az állványt egy stabil felületre a munkaterületen kívül. 3. Csatlakoztassa a vevőt a rúdhoz. 4. Kapcsolja be a Rugby eszközt és a vevőt. 5. Helyezze a rúd alapját egy ismert pontra a végleges szint magasságának kijelöléséhez. 6. Igazítsa a vevő magasságát a rúdon, amíg a szintben levő (középvonal) pozíció megjelenik a vevőn a következők révén: a középső sáv a villogó zöld LED egy tartós hallható hang a digitális kijelzés 7. Állítsa a rudat a csatlakoztatott vevővel együtt a földmunka tetejére vagy a beton kiöntésre, hogy ellenőrizze a helyes magasságot. 8. Az eltérések leolvashatók a pontos mértékegységben a digitális vevő segítségével. 7a: A pozíció túl magas. 7b: A pozíció túl alacsony. 7c: A pozíció pontosan szintben van. Rugby 840, Alkalmazások 28

29 5.3 Kézi Szintbeállítások Kézi Szintbeállítás lépésről lépésre x a b X 6 α 5 3 α _ Lépés Leírás 1. Állítsa fel a Rugby eszközt egy műszerállványon. 2. Állítsa fel a műszerállványt egy lejtő alapjánál úgy, hogy az x-tengely a rézsű irányába mutat. 3. Csatlakoztassa a vevőt a rúdhoz. 4. Kapcsolja be a Rugby eszközt és a vevőt. 5. A lejtő alapjánál igazítsa vevő magasságát a rúdon addig, amíg a szintben levő (középvonal) pozíciója nem jelenik meg a vevőn a következők révén: a középső sáv a villogó zöld LED egy tartós hallható hang a digitális kijelzés 6. Vigye a rudat és a csatlakoztatott vevőt a lejtő csúcsához. 7. Váltsa át az X-tengelyt Kézi Módba az Automata/Kézi Mód gomb egyszeri lenyomásával a Rugby eszközön. 8. Használja a Fel és Le Nyíl billentyűket a Rugby eszközön, hogy felfelé vagy lefelé elmozgassa a lézersugarat, amíg a szintben levő (középvonal) pozíciója ki nem jelződik a vevőn a következők révén: a középső sáv a villogó zöld LED egy tartós hallható hang a digitális kijelzés Rugby 840, Alkalmazások 29

30 5.4 Alkalmazások - Rugby 840 és a Rod Eye 180 Digitális RF vevő Leírás A Rugby 840 eszköz és a Rod Eye 180, Digitális RF vevő tartalmaznak rádió eszközöket, amelyek lehetővé teszik speciális funkciók végrehajtását, ha együttesen használja őket Okos Célzás (Automatikus Rézsű Befogás) Okos Célzás a Rugby 840 használatával, lépésről lépésre s X α 2 α 4 SMT XSC _001 1 Lépés Leírás 1. Állítsa fel a Rugby 840 eszközt a rézsű alapjánál úgy, hogy az X-tengely a rézsű irányába mutat. 2. A rézsű aljánál igazítsa a vevő magasságát a rúdon addig, amíg a szintben levő (középvonal) pozíció meg nem jelenik a vevőn a következők révén: a középső sáv a villogó zöld LED egy tartós hallható hang a digitális kijelzés 3. Menjen a rézsű tetejéhez, és nyomja le a lézer leolvasás gombot 1.5 másodpercre a smart targeting (okos célzás) funkció indításához. A vevő megjeleníti az SMT, majd az XSC feliratot az X-tengely rézsűjének befogásához. 4. A Rugby 840 addig keresi a vevőt, amíg a szintben levő pozíciót megtalálja. Ha a szintben levő pozíció megvan, a vevő egyszerre felvillantja mindhárom LED indikátorát egyszer, majd a vevő visszatér a normál működéshez. 5. Ez után a jel után a vevő elmozdítható, és a szokásos módon használható. A bedöntött tengely Kézi módban van, és időről időre ellenőrizni kell, hogy meggyőződjünk arról, hogy a Rugby 840 nem mozdult el. Rugby 840, Alkalmazások 30

31 5.4.2 Okos Célpont Zárolás (Rézsű Zárolás/Monitorozás) Okos Célpont Zárolás a Rugby 840 eszköz használatával, lépésről lépésre 3 5 s X α 2 α 4 SMT XSL _001 1 Lépés Leírás 1. Állítsa fel a Rugby 840 eszközt a rézsű alapjánál úgy, hogy az X-tengely a rézsű irányába mutat. 2. A rézsű alapjánál igazítsa a Rod Eye 180 Digitális RF vevő magasságát a rúdon, amíg a szintben levő (középvonal) pozíció meg nem jelenik a vevőn a következők által: a középső sáv a villogó zöld LED egy tartós hallható hang a digitális kijelzés 3. Menjen át a rézsű tetejéhez, és nyomja le a lézer leolvasás gombot 5 másodpercre, hogy elindítsa az okos célzás és zárolás folyamatot. A vevő ki fogja jelezni az SMT, majd az XSL feliratot az X-tengely rézsűjének zárolási folyamata alatt. 4. A Rugby 840 eszköz addig keresi a vevőt, amíg a szintben levő pozíciót megtalálja. Ha a szintben levő pozíció megvan, a vevő egyidejűleg felvillantja mindhárom LED indikátorát egyszer, majd a vevő visszatér a normál működéshez. A kijelző a LOC feliratot fogja mutatni, amíg a vevő zárolás módban van. A zárolás mód kikapcsolásához a vevőn, tartsa lenyomva a bekapcsoló gombot 1.5 másodpercre. Rugby 840, Alkalmazások 31

32 5.4.3 Kettős Vevő Felállítások Kettős Vevő felállítások a Rugby 840 eszköz használatával Lehetséges a Rod Eye 180 Digitális RF Vevő Okos Célzás funkcióját felhasználni ahhoz, hogy befogjuk és ellenőrizzük a lézer mindkét tengelyét. Ennek megtételéhez, hajtsa végre a műveleteket az első tengelyhez, és azután ismételje meg a műveleteket a második tengelyhez egy második vevő használatával. Ahhoz, hogy az Okos Célpont funkciót használjuk a rézsű befogásához és mindkét tengely monitorozásához, két vevő szükséges. Ha a zárolás és monitorozás eljárás elkezdődött, a vevőnek a helyén kell maradnia. Egyedi tengely kiválasztható az Okos Célzás eljáráshoz úgy, hogy elsőként az X vagy Y gombot nyomjuk le a vevő billentyűzetén, majd a lézer leolvasás gombot. Művelet Az X-tengely rézsűjének befogásához: Nyomja le az X plusz a Lézer Leolvasás gombot 1.5 másodpercre. Gombok 1x s Az X-tengely rézsűjének befogásához és zárolásához: Nyomja le az X plusz a Lézer Leolvasás gombokat 5 másodpercre. Az Y-tengely rézsűjének befogásához: Nyomja le az Y plusz a Lézer Leolvasás gombot 1.5 másodpercre. 1x + 1x + 5 s 1.5 s Az Y-tengely rézsűjének befogásához és zárolásához: Nyomja le az Y plusz a Lézer Leolvasás gombokat 5 másodpercre. 1x + 5 s Rugby 840, Alkalmazások 32

33 5.4.4 Lejtésjelző Deszkák Leírás Felállítás A Rugby 840 és a Rod Eye 180 Digitális Vevő egy függőleges lézersíkot hoz létre, ami virtuális zsinórvonalként funkcionál a lejtésjelző deszkák felállításánál. Lézer felállítás 2a _001 2b Lépés Leírás 1. Erősítse a Rugby készüléket a szorítóhoz, azután a szorítót a lejtésjelző deszkához. 2. Kapcsolja be a Rugby készüléket. A lézer automatikusan lefelé fog mutatni, így a lézer és a szorító közvetlenül a megfigyelt referencia szeg fölé pozícionálható. 3. Állítsa a fej sebességet a leggyorsabbra (10 f/mp). Vevő felállítás _001 2 Lépés Leírás 1. Erősítse a vevőt a vevő konzolhoz a 90 -os adapter használatával. 2. Csatlakoztassa a konzolt a lejtésjelző deszkához. A vevő konzol tetejének szorosnak kell lennie a megfigyelt referencia szeggel szemben. 3. Kapcsolja be a vevőt. Rugby 840, Alkalmazások 33
