EW447-EW452 Mechanikus hőmennyiség mérők FŰTÉSI ÉS HŰTÉSI ALKALMAZÁSOKRA

Átírás

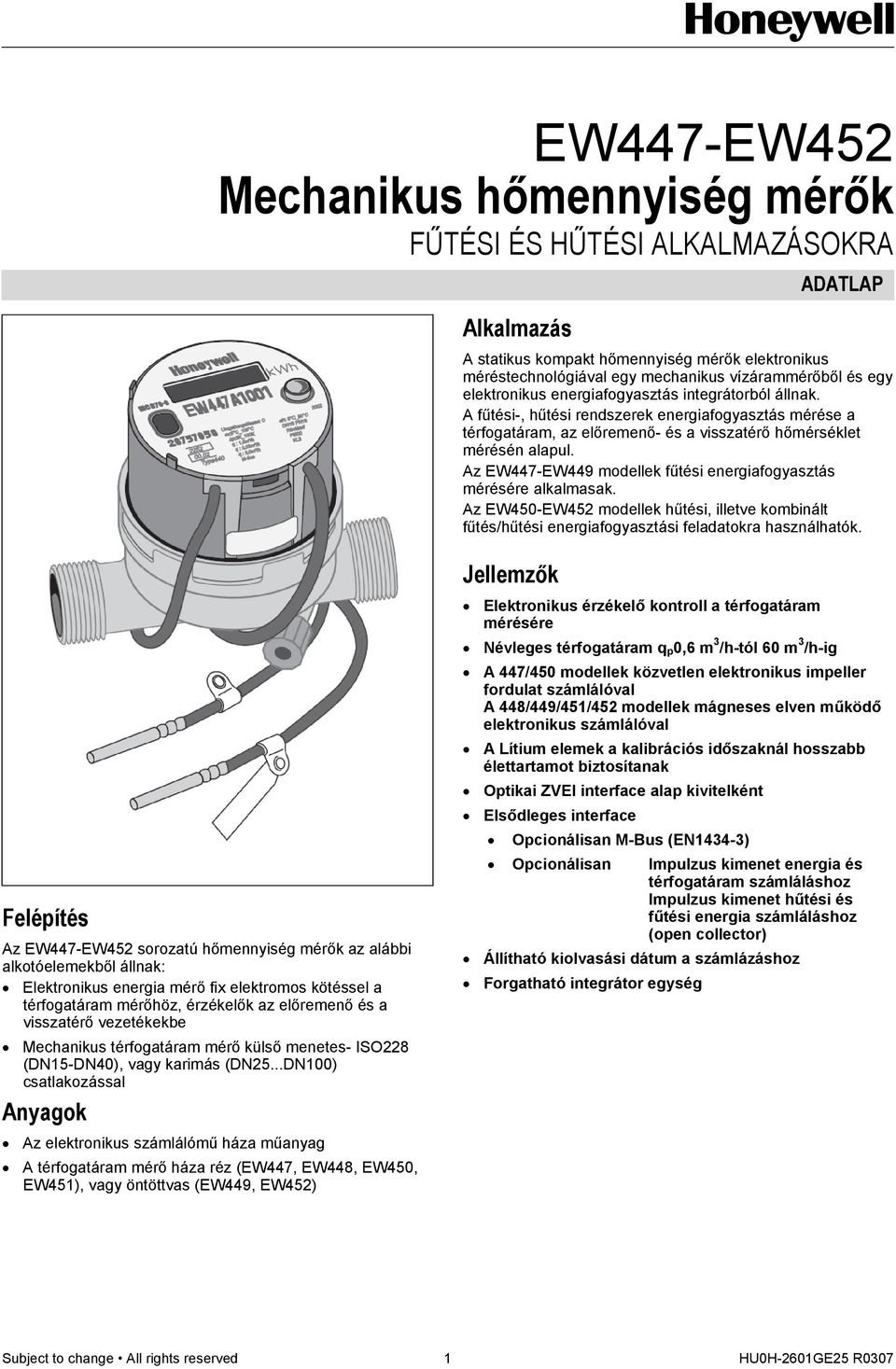

1 EW447-EW452 Mechanikus hőmennyiség mérők FŰTÉSI ÉS HŰTÉSI ALKALMAZÁSOKRA Alkalmazás ADATLAP A statikus kompakt hőmennyiség mérők elektronikus méréstechnológiával egy mechanikus vízárammérőből és egy elektronikus energiafogyasztás integrátorból állnak. A fűtési-, hűtési rendszerek energiafogyasztás mérése a térfogatáram, az előremenő- és a visszatérő hőmérséklet mérésén alapul. Az EW447-EW449 modellek fűtési energiafogyasztás mérésére alkalmasak. Az EW450-EW452 modellek hűtési, illetve kombinált fűtés/hűtési energiafogyasztási feladatokra használhatók. Felépítés Az EW447-EW452 sorozatú hőmennyiség mérők az alábbi alkotóelemekből állnak: Elektronikus energia mérő fix elektromos kötéssel a térfogatáram mérőhöz, érzékelők az előremenő és a visszatérő vezetékekbe Mechanikus térfogatáram mérő külső menetes- ISO228 (DN15-DN40), vagy karimás (DN25...DN100) csatlakozással Anyagok Az elektronikus számlálómű háza műanyag A térfogatáram mérő háza réz (EW447, EW448, EW450, EW451), vagy öntöttvas (EW449, EW452) Jellemzők Elektronikus érzékelő kontroll a térfogatáram mérésére Névleges térfogatáram q p 0,6 m 3 /h-tól 60 m 3 /h-ig A 447/450 modellek közvetlen elektronikus impeller fordulat számlálóval A 448/449/451/452 modellek mágneses elven működő elektronikus számlálóval A Lítium elemek a kalibrációs időszaknál hosszabb élettartamot biztosítanak Optikai ZVEI interface alap kivitelként Elsődleges interface Opcionálisan M-Bus (EN1434-3) Opcionálisan Impulzus kimenet energia és térfogatáram számláláshoz Impulzus kimenet hűtési és fűtési energia számláláshoz (open collector) Állítható kiolvasási dátum a számlázáshoz Forgatható integrátor egység Subject to change All rights reserved 1 HU0H-2601GE25 R0307

2 Műszaki adatok Energia integrátorok (minden típus) 1. Táblázat Energia integrátor műszaki jellemzői Integrátor Alapvető jellemzők Környezeti feltételek EN 1434 class C Védelem IP54 Típus Kompakt hőmennyiségmérő EN1434 Mérési osztály Dinamika qp/qi 100:1 2-es osztály Kijelző Kijelzés eszköze 7 digites LCD Mértékegység MWh - kwh - GJ - MJ - kw - m 3 /h - l/h - m 3 - l Összegzett érték , , ,999 Kijelzett értékek teljesítmény, energia, térfogatáram, hőmérséklet Hőmérséklet bemenet Hőmérséklet érzékelő elem típusa Pt500 (2-vezetékes) Mérési ciklus T s 32 Max. hőmérséklet különbség ΔΘmax K +147 Min. hőmérséklet különbség ΔΘmin K +3 Energia számlázás ΔΘ K +0,25 től Abszolút hőmérséklet érzékelési tartomány Q ºC Térfogatáram- / energia Max frekvencia Hz kb 4 impulzus kimenet Max tápfeszültség V 30 Max áramerősség ma 100 Max feszültség esés V/mA 2/27 aktív kimeneten Max áram inaktív kimeneten μa/v 5/30 Max feszültség a kimeneten V 6 károsodás nélkül Impulzus hossz ms 125 Min szünet két impulzus ms 125 közt Tápfeszültség Üzemi feszültség U N V DC 3.0 (lítium elem) Névleges teljesítmény P N μw 30 Térfogatáram mérő (EW447 és EW450) 2. Táblázat Térfogatáram mérő (EW447 és EW450) műszaki jellemzői Térfogatáram mérő Térfogatáram tartományok Maximum q s m 3 /h 1,2 2 3 Névleges q p m 3 /h 0,6 1,5 2,5 Minimum q i l/h Nyomásesés a fejen q p esetén Δp mbar Indulási térfogatáram vízszintes helyzetben l/h Üzemi nyomás maximum P N bar Csatlakozás Menet a mérőn coll G3/4 B G3/4 B G1 B Menetes toldat coll R1/2 R1/2 R3/4 Névleges átmérő mm Beépítési hossz mm Beépítési helyzet Bármely helyzetben beépíthető Zeta 56, ,24 Súly (integrátorral) g HU0H-2601GE25 R Subject to change All rights reserved

3 Térfogatáram mérő (EW448 és EW451) 3. Táblázat Térfogatáram mérő (EW448 és EW451) műszaki jellemzői M-TWZ Térfogatáram tartományok Maximum q s m 3 /h Névleges q p m 3 /h 3, Minimum q i l/h Nyomásesés a fejen q p esetén Δp mbar Indulási térfogatáram l/h Üzemi nyomás maximum P N bar Csatlakozás Menet a mérőn coll G5/4 B G6/4 B G2 B Menetes toldat coll R1 R1 R6/4 Karima külső ø mm D furat mm osztókör ø K Névleges átmérő DN mm Beépítési hossz Menetes toldat nélkül mm Karimás Közeg hőmérséklet ºC Beépítési helyzet Tipustól függően Súly Menetes toldat nélkül kg 2,9 2,9 5,1 Karimás kg 4,9 4,9 8,6 Zeta 13 4,4 1,04 Térfogatáram mérő (EW449 és EW452) 4. Táblázat Térfogatáram mérő (EW449 és EW452) műszaki jellemzői M-TWZ Térfogatáram tartományok Maximum q s m 3 /h Névleges q p m 3 /h Minimum q i l/h Nyomásesés a fejen q p esetén Δp mbar Indulási térfogatáram l/h Üzemi nyomás maximum P N bar Csatlakozás Karima külső ø D mm furat osztókör ø K mm Névleges átmérő DN mm Beépítési hossz mm Közeg hőmérséklet ºC Beépítési helyzet Vízszintes Súly Karimás kg 14, Zeta 2,8 6,6 3,3 4,5 Subject to change All rights reserved 3 HU0H-2601GE25 R0307

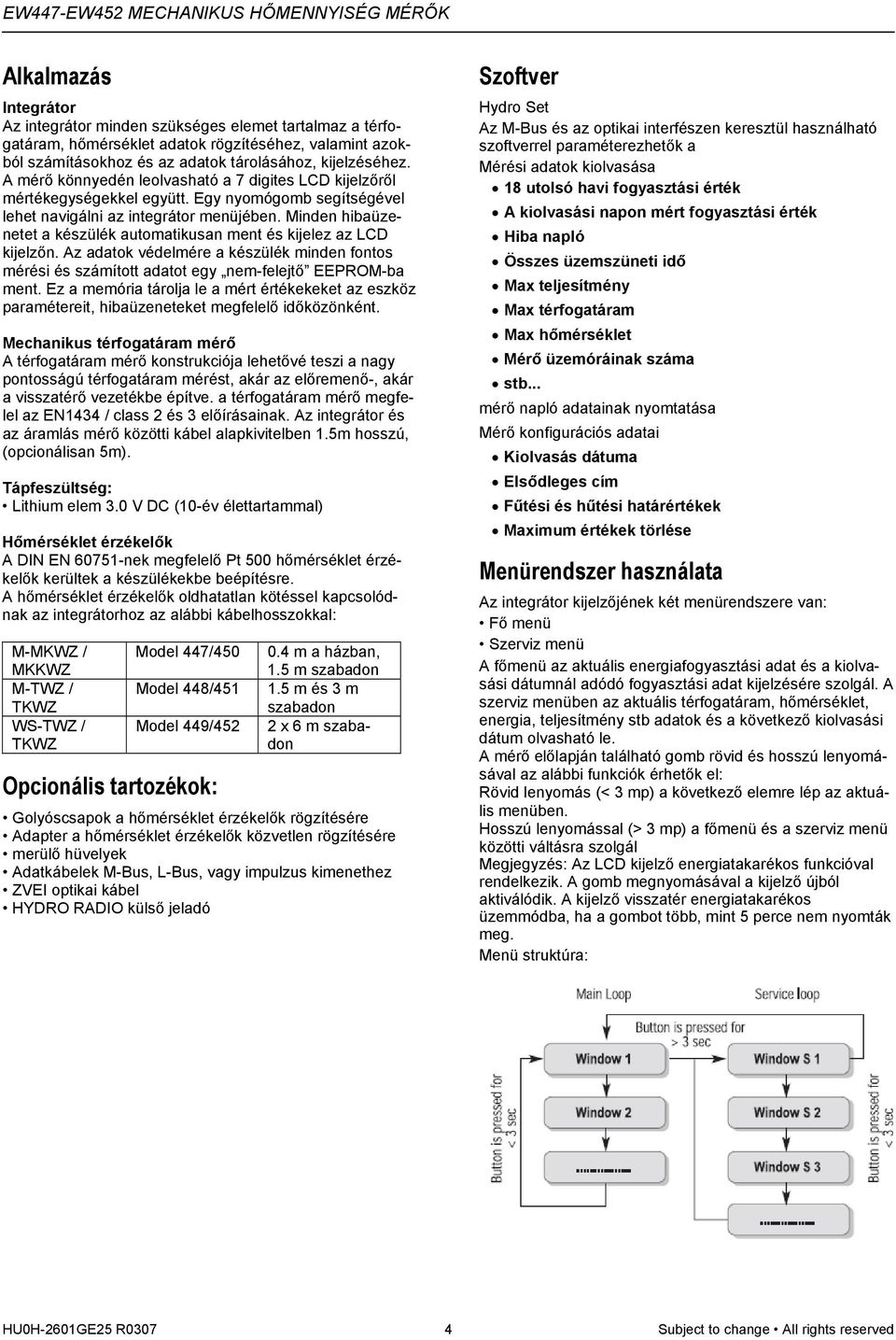

4 Alkalmazás Integrátor Az integrátor minden szükséges elemet tartalmaz a térfogatáram, hőmérséklet adatok rögzítéséhez, valamint azokból számításokhoz és az adatok tárolásához, kijelzéséhez. A mérő könnyedén leolvasható a 7 digites LCD kijelzőről mértékegységekkel együtt. Egy nyomógomb segítségével lehet navigálni az integrátor menüjében. Minden hibaüzenetet a készülék automatikusan ment és kijelez az LCD kijelzőn. Az adatok védelmére a készülék minden fontos mérési és számított adatot egy nem-felejtő EEPROM-ba ment. Ez a memória tárolja le a mért értékekeket az eszköz paramétereit, hibaüzeneteket megfelelő időközönként. Mechanikus térfogatáram mérő A térfogatáram mérő konstrukciója lehetővé teszi a nagy pontosságú térfogatáram mérést, akár az előremenő-, akár a visszatérő vezetékbe építve. a térfogatáram mérő megfelel az EN1434 / class 2 és 3 előírásainak. Az integrátor és az áramlás mérő közötti kábel alapkivitelben 1.5m hosszú, (opcionálisan 5m). Tápfeszültség: Lithium elem 3.0 V DC (10-év élettartammal) Hőmérséklet érzékelők A DIN EN nek megfelelő Pt 500 hőmérséklet érzékelők kerültek a készülékekbe beépítésre. A hőmérséklet érzékelők oldhatatlan kötéssel kapcsolódnak az integrátorhoz az alábbi kábelhosszokkal: M-MKWZ / MKKWZ M-TWZ / TKWZ WS-TWZ / TKWZ Model 447/450 Model 448/451 Model 449/452 Opcionális tartozékok: 0.4 m a házban, 1.5 m szabadon 1.5 m és 3 m szabadon 2 x 6 m szabadon Golyóscsapok a hőmérséklet érzékelők rögzítésére Adapter a hőmérséklet érzékelők közvetlen rögzítésére merülő hüvelyek Adatkábelek M-Bus, L-Bus, vagy impulzus kimenethez ZVEI optikai kábel HYDRO RADIO külső jeladó Szoftver Hydro Set Az M-Bus és az optikai interfészen keresztül használható szoftverrel paraméterezhetők a Mérési adatok kiolvasása 18 utolsó havi fogyasztási érték A kiolvasási napon mért fogyasztási érték Hiba napló Összes üzemszüneti idő Max teljesítmény Max térfogatáram Max hőmérséklet Mérő üzemóráinak száma stb... mérő napló adatainak nyomtatása Mérő konfigurációs adatai Kiolvasás dátuma Elsődleges cím Fűtési és hűtési határértékek Maximum értékek törlése Menürendszer használata Az integrátor kijelzőjének két menürendszere van: Fő menü Szerviz menü A főmenü az aktuális energiafogyasztási adat és a kiolvasási dátumnál adódó fogyasztási adat kijelzésére szolgál. A szerviz menüben az aktuális térfogatáram, hőmérséklet, energia, teljesítmény stb adatok és a következő kiolvasási dátum olvasható le. A mérő előlapján található gomb rövid és hosszú lenyomásával az alábbi funkciók érhetők el: Rövid lenyomás (< 3 mp) a következő elemre lép az aktuális menüben. Hosszú lenyomással (> 3 mp) a főmenü és a szerviz menü közötti váltásra szolgál Megjegyzés: Az LCD kijelző energiatakarékos funkcióval rendelkezik. A gomb megnyomásával a kijelző újból aktiválódik. A kijelző visszatér energiatakarékos üzemmódba, ha a gombot több, mint 5 perce nem nyomták meg. Menü struktúra: HU0H-2601GE25 R Subject to change All rights reserved

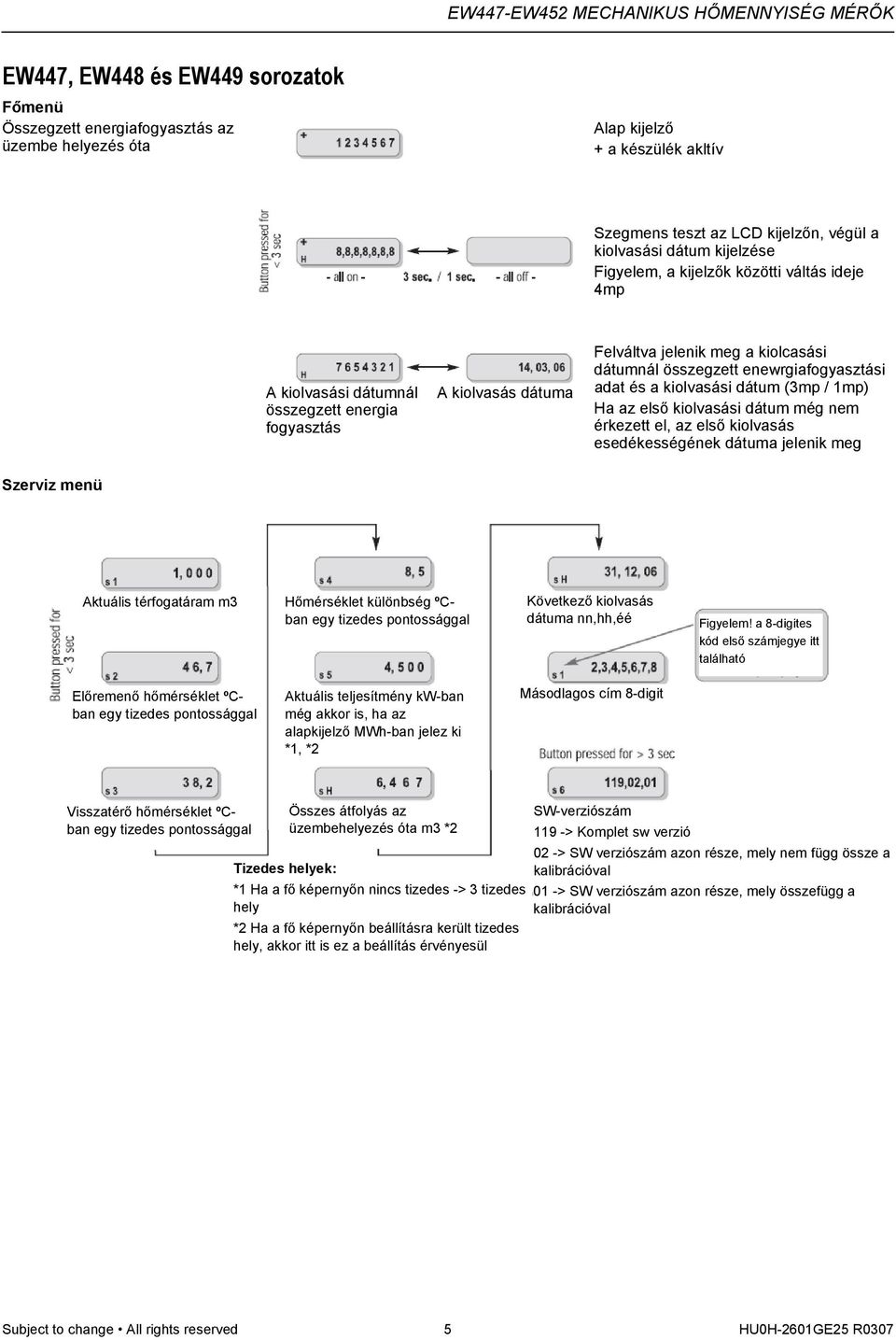

5 EW447, EW448 és EW449 sorozatok Főmenü Összegzett energiafogyasztás az üzembe helyezés óta Alap kijelző + a készülék akltív Szegmens teszt az LCD kijelzőn, végül a kiolvasási dátum kijelzése Figyelem, a kijelzők közötti váltás ideje 4mp A kiolvasási dátumnál összegzett energia fogyasztás A kiolvasás dátuma Felváltva jelenik meg a kiolcasási dátumnál összegzett enewrgiafogyasztási adat és a kiolvasási dátum (3mp / 1mp) Ha az első kiolvasási dátum még nem érkezett el, az első kiolvasás esedékességének dátuma jelenik meg Szerviz menü Aktuális térfogatáram m3 Hőmérséklet különbség ºCban egy tizedes pontossággal Következő kiolvasás dátuma nn,hh,éé Figyelem! a 8-digites kód első számjegye itt található Előremenő hőmérséklet ºCban egy tizedes pontossággal Aktuális teljesítmény kw-ban még akkor is, ha az alapkijelző MWh-ban jelez ki *1, *2 Másodlagos cím 8-digit Visszatérő hőmérséklet ºCban egy tizedes pontossággal Tizedes helyek: Összes átfolyás az üzembehelyezés óta m3 *2 *1 Ha a fő képernyőn nincs tizedes -> 3 tizedes hely *2 Ha a fő képernyőn beállításra került tizedes hely, akkor itt is ez a beállítás érvényesül SW-verziószám 119 -> Komplet sw verzió 02 -> SW verziószám azon része, mely nem függ össze a kalibrációval 01 -> SW verziószám azon része, mely összefügg a kalibrációval Subject to change All rights reserved 5 HU0H-2601GE25 R0307

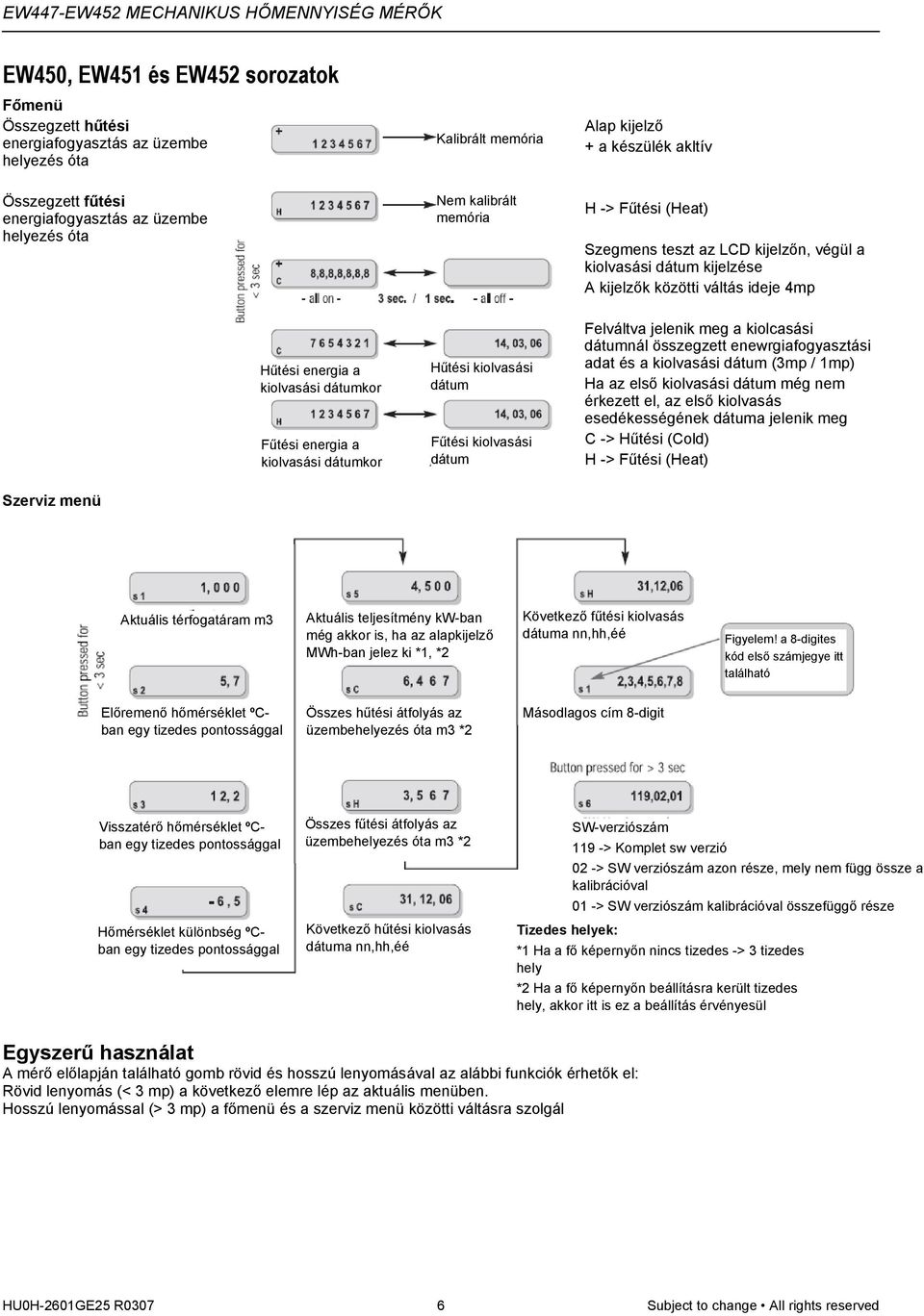

6 EW450, EW451 és EW452 sorozatok Főmenü Összegzett hűtési energiafogyasztás az üzembe helyezés óta Összegzett fűtési energiafogyasztás az üzembe helyezés óta Szerviz menü Hűtési energia a kiolvasási dátumkor Fűtési energia a kiolvasási dátumkor Kalibrált memória Nem kalibrált memória Hűtési kiolvasási dátum Fűtési kiolvasási A dátum kiolvasás dátuma Alap kijelző + a készülék akltív H -> Fűtési (Heat) Szegmens teszt az LCD kijelzőn, végül a kiolvasási dátum kijelzése A kijelzők közötti váltás ideje 4mp Felváltva jelenik meg a kiolcasási dátumnál összegzett enewrgiafogyasztási adat és a kiolvasási dátum (3mp / 1mp) Ha az első kiolvasási dátum még nem érkezett el, az első kiolvasás esedékességének dátuma jelenik meg C -> Hűtési (Cold) H -> Fűtési (Heat) Aktuális térfogatáram m3 Aktuális teljesítmény kw-ban még akkor is, ha az alapkijelző MWh-ban jelez ki *1, *2 Következő fűtési kiolvasás dátuma nn,hh,éé Figyelem! a 8-digites kód első számjegye itt található Előremenő hőmérséklet ºCban egy tizedes pontossággal Összes hűtési átfolyás az üzembehelyezés óta m3 *2 Másodlagos cím 8-digit Visszatérő hőmérséklet ºCban egy tizedes pontossággal Hőmérséklet különbség ºCban egy tizedes pontossággal Összes fűtési átfolyás az üzembehelyezés óta m3 *2 Következő hűtési kiolvasás dátuma nn,hh,éé SW-verziószám 119 -> Komplet sw verzió 02 -> SW verziószám azon része, mely nem függ össze a kalibrációval 01 -> SW verziószám kalibrációval összefüggő része Tizedes helyek: *1 Ha a fő képernyőn nincs tizedes -> 3 tizedes hely *2 Ha a fő képernyőn beállításra került tizedes hely, akkor itt is ez a beállítás érvényesül Egyszerű használat A mérő előlapján található gomb rövid és hosszú lenyomásával az alábbi funkciók érhetők el: Rövid lenyomás (< 3 mp) a következő elemre lép az aktuális menüben. Hosszú lenyomással (> 3 mp) a főmenü és a szerviz menü közötti váltásra szolgál HU0H-2601GE25 R Subject to change All rights reserved

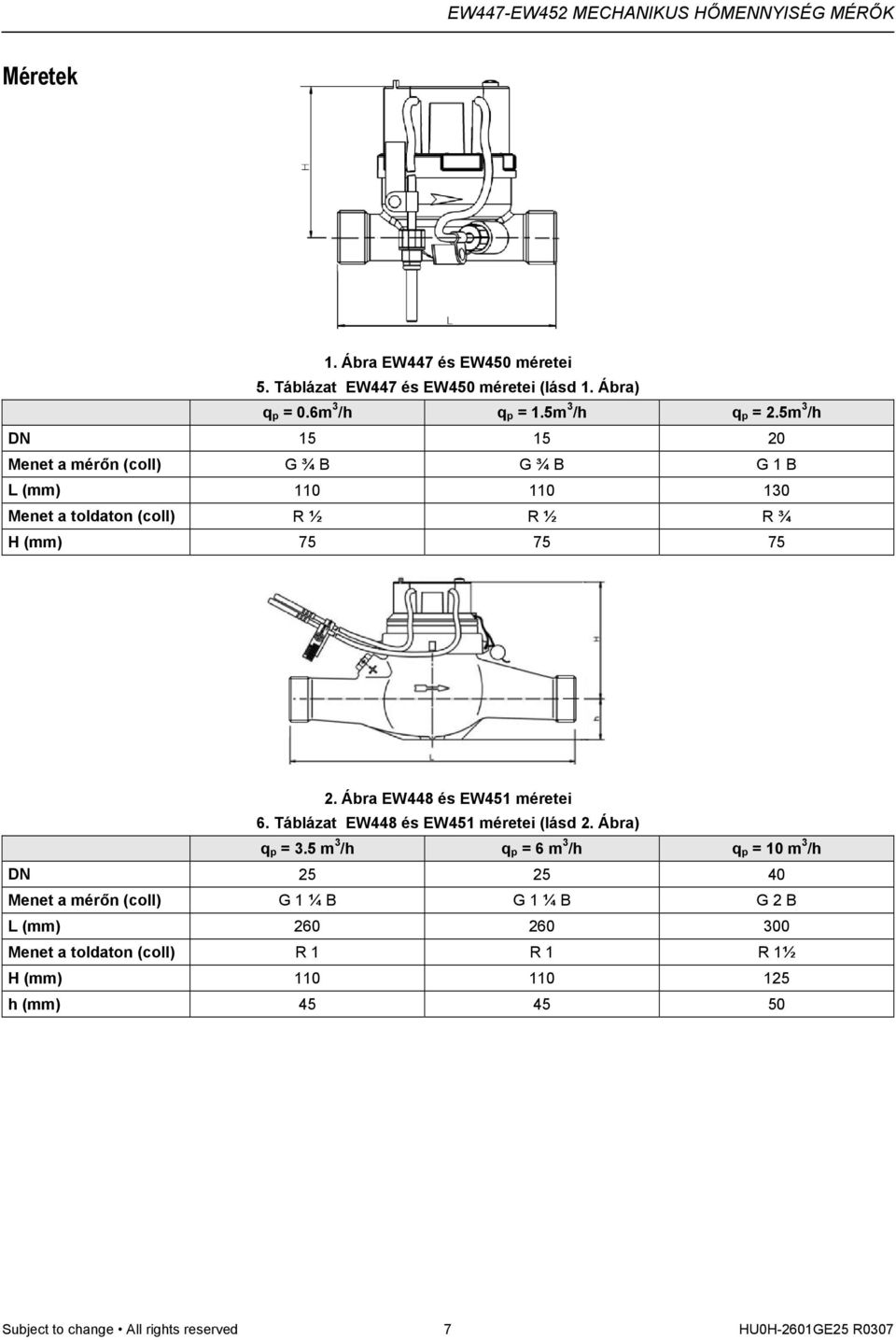

7 Méretek 1. Ábra EW447 és EW450 méretei 5. Táblázat EW447 és EW450 méretei (lásd 1. Ábra) q p = 0.6m 3 /h q p = 1.5m 3 /h q p = 2.5m 3 /h DN Menet a mérőn (coll) G ¾ B G ¾ B G 1 B L (mm) Menet a toldaton (coll) R ½ R ½ R ¾ H (mm) Ábra EW448 és EW451 méretei 6. Táblázat EW448 és EW451 méretei (lásd 2. Ábra) q p = 3.5 m 3 /h q p = 6 m 3 /h q p = 10 m 3 /h DN Menet a mérőn (coll) G 1 ¼ B G 1 ¼ B G 2 B L (mm) Menet a toldaton (coll) R 1 R 1 R 1½ H (mm) h (mm) Subject to change All rights reserved 7 HU0H-2601GE25 R0307

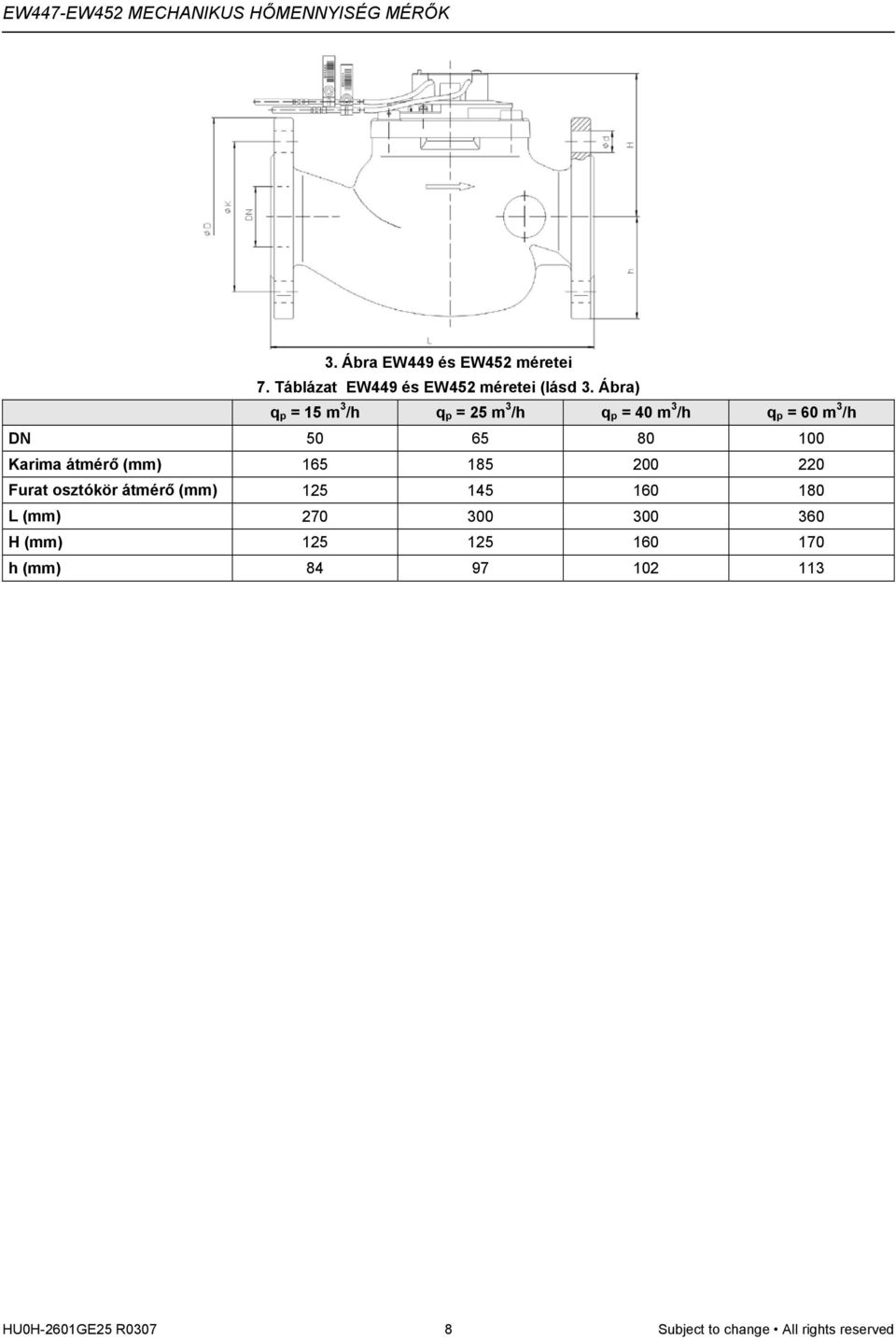

8 3. Ábra EW449 és EW452 méretei 7. Táblázat EW449 és EW452 méretei (lásd 3. Ábra) q p = 15 m 3 /h q p = 25 m 3 /h q p = 40 m 3 /h q p = 60 m 3 /h DN Karima átmérő (mm) Furat osztókör átmérő (mm) L (mm) H (mm) h (mm) HU0H-2601GE25 R Subject to change All rights reserved

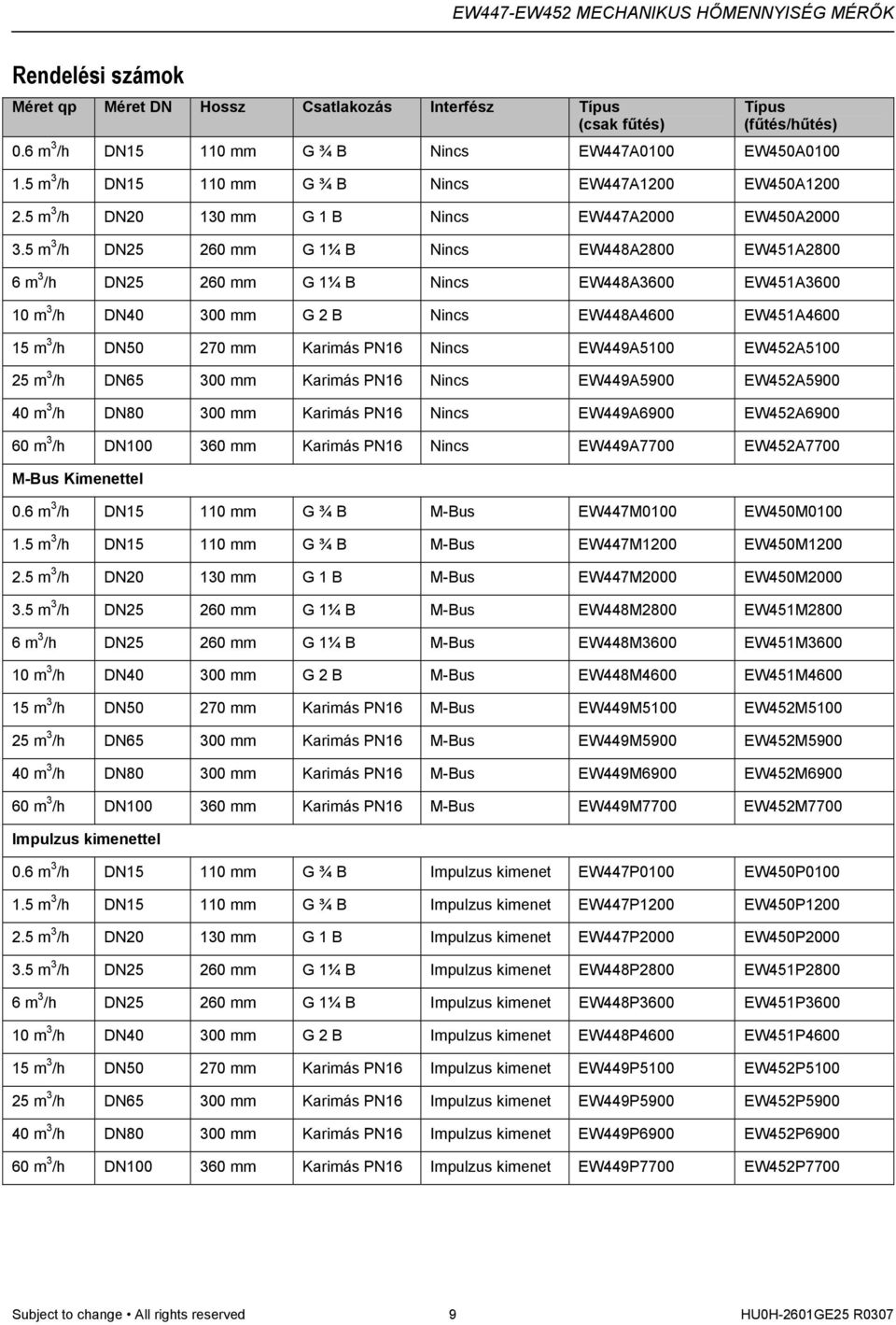

9 Rendelési számok Méret qp Méret DN Hossz Csatlakozás Interfész Típus (csak fűtés) Típus (fűtés/hűtés) 0.6 m 3 /h DN mm G ¾ B Nincs EW447A0100 EW450A m 3 /h DN mm G ¾ B Nincs EW447A1200 EW450A m 3 /h DN mm G 1 B Nincs EW447A2000 EW450A m 3 /h DN mm G 1¼ B Nincs EW448A2800 EW451A m 3 /h DN mm G 1¼ B Nincs EW448A3600 EW451A m 3 /h DN mm G 2 B Nincs EW448A4600 EW451A m 3 /h DN mm Karimás PN16 Nincs EW449A5100 EW452A m 3 /h DN mm Karimás PN16 Nincs EW449A5900 EW452A m 3 /h DN mm Karimás PN16 Nincs EW449A6900 EW452A m 3 /h DN mm Karimás PN16 Nincs EW449A7700 EW452A7700 M-Bus Kimenettel 0.6 m 3 /h DN mm G ¾ B M-Bus EW447M0100 EW450M m 3 /h DN mm G ¾ B M-Bus EW447M1200 EW450M m 3 /h DN mm G 1 B M-Bus EW447M2000 EW450M m 3 /h DN mm G 1¼ B M-Bus EW448M2800 EW451M m 3 /h DN mm G 1¼ B M-Bus EW448M3600 EW451M m 3 /h DN mm G 2 B M-Bus EW448M4600 EW451M m 3 /h DN mm Karimás PN16 M-Bus EW449M5100 EW452M m 3 /h DN mm Karimás PN16 M-Bus EW449M5900 EW452M m 3 /h DN mm Karimás PN16 M-Bus EW449M6900 EW452M m 3 /h DN mm Karimás PN16 M-Bus EW449M7700 EW452M7700 Impulzus kimenettel 0.6 m 3 /h DN mm G ¾ B Impulzus kimenet EW447P0100 EW450P m 3 /h DN mm G ¾ B Impulzus kimenet EW447P1200 EW450P m 3 /h DN mm G 1 B Impulzus kimenet EW447P2000 EW450P m 3 /h DN mm G 1¼ B Impulzus kimenet EW448P2800 EW451P m 3 /h DN mm G 1¼ B Impulzus kimenet EW448P3600 EW451P m 3 /h DN mm G 2 B Impulzus kimenet EW448P4600 EW451P m 3 /h DN mm Karimás PN16 Impulzus kimenet EW449P5100 EW452P m 3 /h DN mm Karimás PN16 Impulzus kimenet EW449P5900 EW452P m 3 /h DN mm Karimás PN16 Impulzus kimenet EW449P6900 EW452P m 3 /h DN mm Karimás PN16 Impulzus kimenet EW449P7700 EW452P7700 Subject to change All rights reserved 9 HU0H-2601GE25 R0307

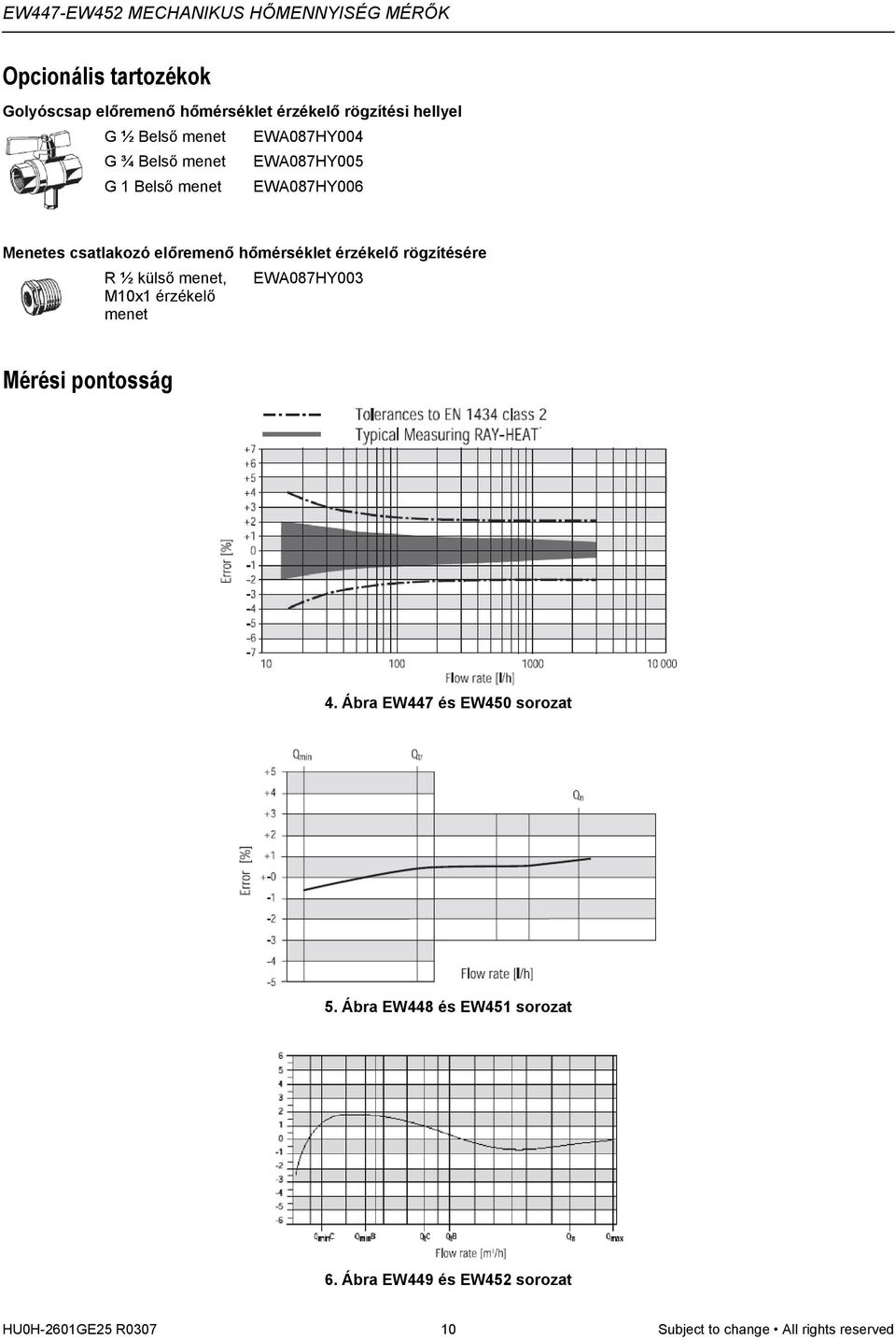

10 Opcionális tartozékok Golyóscsap előremenő hőmérséklet érzékelő rögzítési hellyel G ½ Belső menet EWA087HY004 G ¾ Belső menet EWA087HY005 G 1 Belső menet EWA087HY006 Menetes csatlakozó előremenő hőmérséklet érzékelő rögzítésére R ½ külső menet, EWA087HY003 M10x1 érzékelő menet Mérési pontosság 4. Ábra EW447 és EW450 sorozat 5. Ábra EW448 és EW451 sorozat 6. Ábra EW449 és EW452 sorozat HU0H-2601GE25 R Subject to change All rights reserved

11 Áramlási diagramok 7. Ábra Nyomásesés diagram EW447 és EW450 sorozat 8. Ábra Nyomásesés diagram EW448 és EW451 sorozat 9. Ábra Nyomásesés diagram EW449 és EW452 sorozat Subject to change All rights reserved 11 HU0H-2601GE25 R0307

12 Honeywell Szabályozástechnikai Kft Budapest Tel: (1) Petneházy u Fax: (1) HU0H-2601GE25 R Subject to change All rights reserved
