1 - Vízálló kézi hajózási VHF rádió - Kezelési kézikönyv

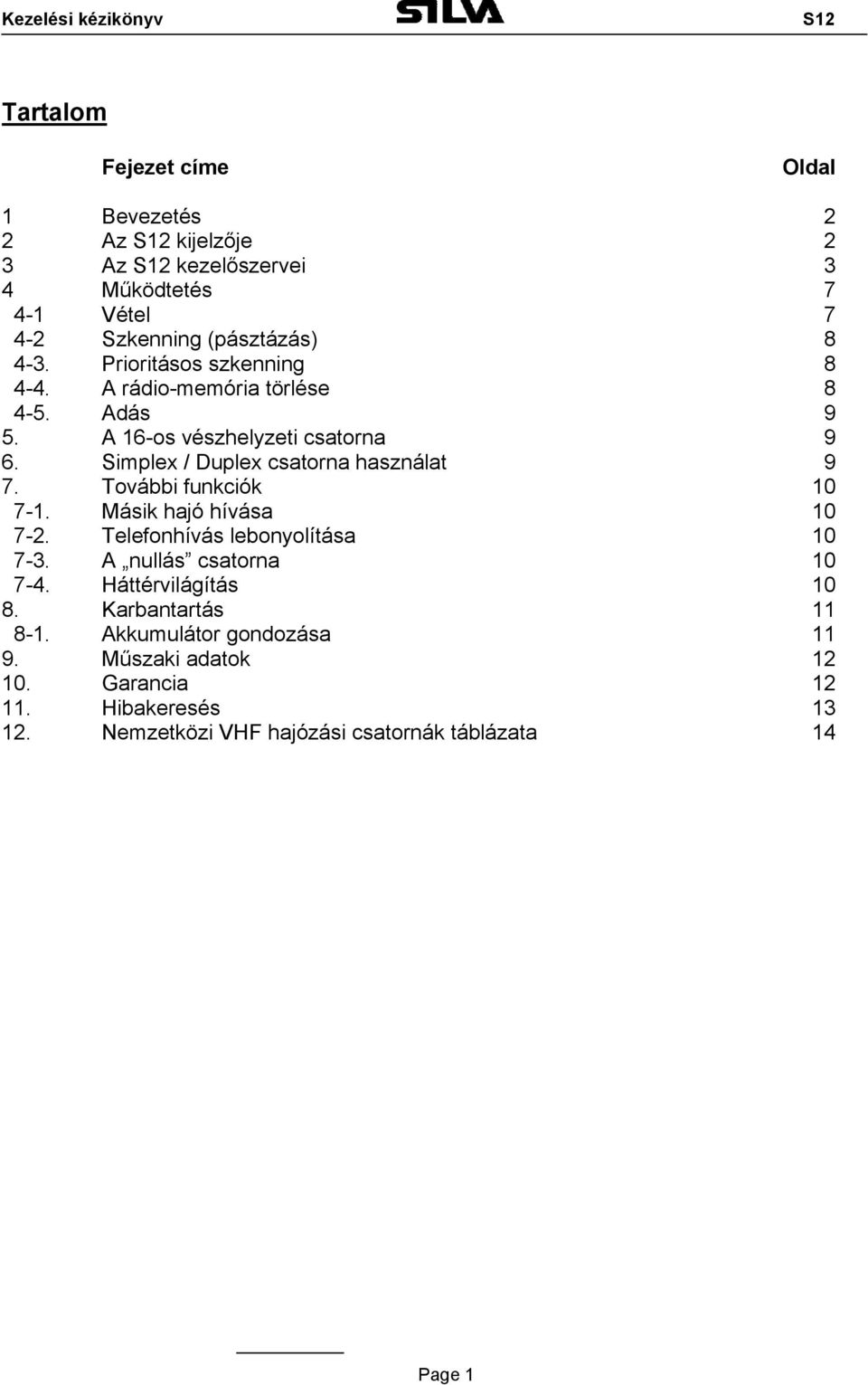

2 Tartalom Fejezet címe Oldal 1 Bevezetés 2 2 Az kijelzője 2 3 Az kezelőszervei 3 4 Működtetés Vétel Szkenning (pásztázás) Prioritásos szkenning A rádio-memória törlése Adás 9 5. A 16-os vészhelyzeti csatorna 9 6. Simplex / Duplex csatorna használat 9 7. További funkciók Másik hajó hívása Telefonhívás lebonyolítása A nullás csatorna Háttérvilágítás Karbantartás Akkumulátor gondozása Műszaki adatok Garancia Hibakeresés Nemzetközi VHF hajózási csatornák táblázata 14 Page 1

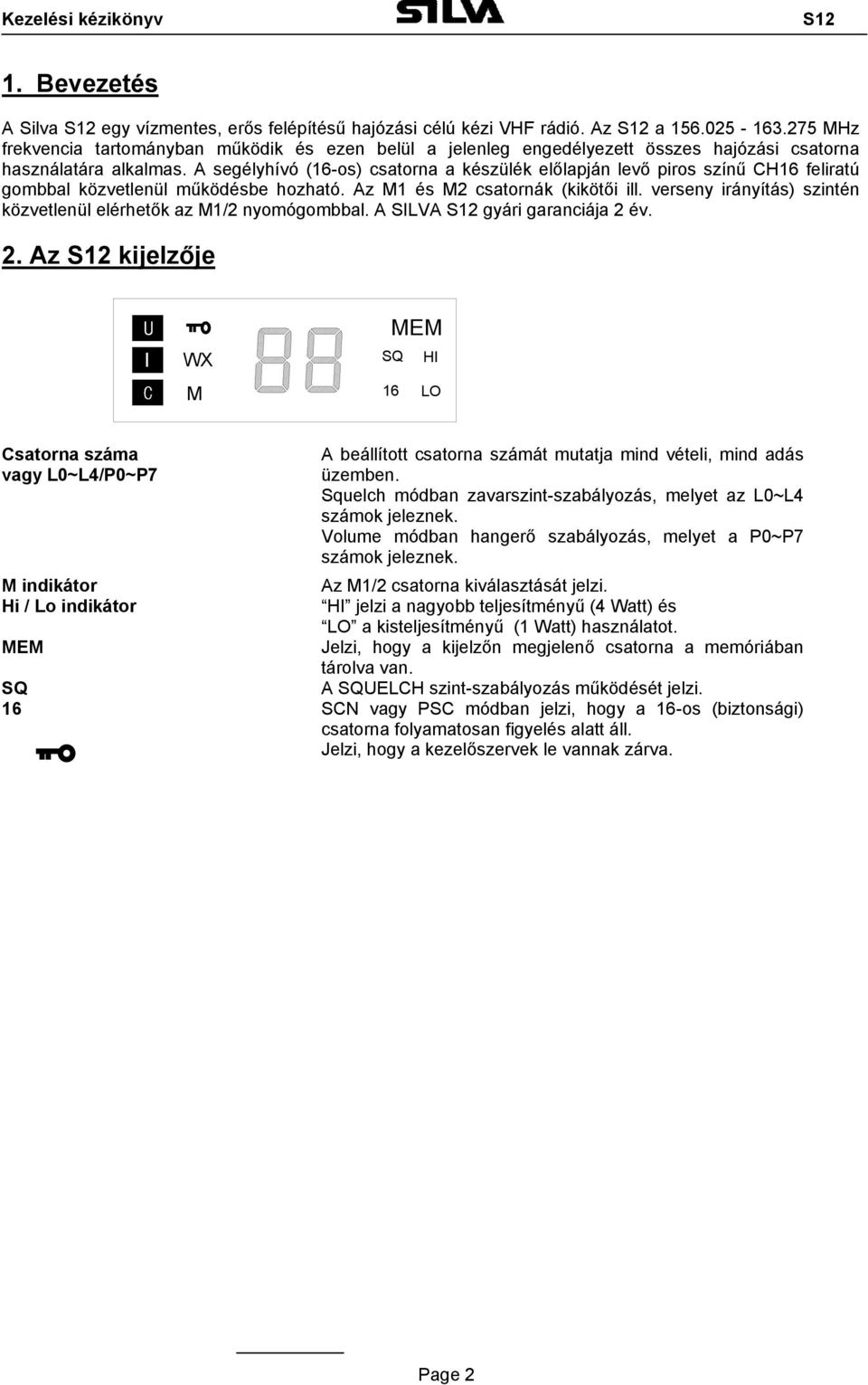

3 1. Bevezetés A Silva egy vízmentes, erős felépítésű hajózási célú kézi VHF rádió. Az a MHz frekvencia tartományban működik és ezen belül a jelenleg engedélyezett összes hajózási csatorna használatára alkalmas. A segélyhívó (16-os) csatorna a készülék előlapján levő piros színű CH16 feliratú gombbal közvetlenül működésbe hozható. Az M1 és M2 csatornák (kikötői ill. verseny irányítás) szintén közvetlenül elérhetők az M1/2 nyomógombbal. A SILVA gyári garanciája 2 év. 2. Az kijelzője WX M MEM SQ HI 16 LO Csatorna száma vagy L0~L4/P0~P7 A beállított csatorna számát mutatja mind vételi, mind adás üzemben. Squelch módban zavarszint-szabályozás, melyet az L0~L4 számok jeleznek. Volume módban hangerő szabályozás, melyet a P0~P7 számok jeleznek. M indikátor Az M1/2 csatorna kiválasztását jelzi. Hi / Lo indikátor HI jelzi a nagyobb teljesítményű (4 Watt) és LO a kisteljesítményű (1 Watt) használatot. MEM Jelzi, hogy a kijelzőn megjelenő csatorna a memóriában tárolva van. SQ A SQUELCH szint-szabályozás működését jelzi. 16 SCN vagy PSC módban jelzi, hogy a 16-os (biztonsági) csatorna folyamatosan figyelés alatt áll. Jelzi, hogy a kezelőszervek le vannak zárva. Page 2

4 3. Az kezelőszervei (1) (20) (2) (3) (4) TX/RX (19) (18) (17) (5) (6) (7) (8) (9) (10) (16) (15) (14) (13) (12) (11) (1) Levehető antenna (2) Monitor gomb Aktiválja a Squelch-et (3) Beszéd nyomógomb PTT gomb (4) UP FEL gomb A nemzetközi csatornák kiválasztásához (5) DN LE gomb A nemzetközi csatornák kiválasztásához (6) M1/M2 gomb Kikötői és verseny irányítási csatornák (7) SCN gomb Nagysebességű, programozható Scan (8) Beépített mikrofon (9) S/D gomb Squelch mód és világítás bekapcsolás (10) BE- és KI kapcsoló gomb (11) H/L gomb Magas vagy alacsony teljesítményű forgalmazás (12) Külső mikrofon/hangszóró bemenet (13) Külső töltő bemenet (14) V/L gomb Hangerőszabályzó és billentyűzet lezáró (15) CLR gomb Törlésre szolgáló gomb (16) R/D gomb Csatorna-Scan újraindítása vagy a programozás törlése (17) PSC Programozott csatornák szkennelése a 16-os csatorna prioritásával (18) CH16 16-os csatorna közvetlen elérése (19) Forgalmazás jelző lámpa (20) LCD kijelző Page 3

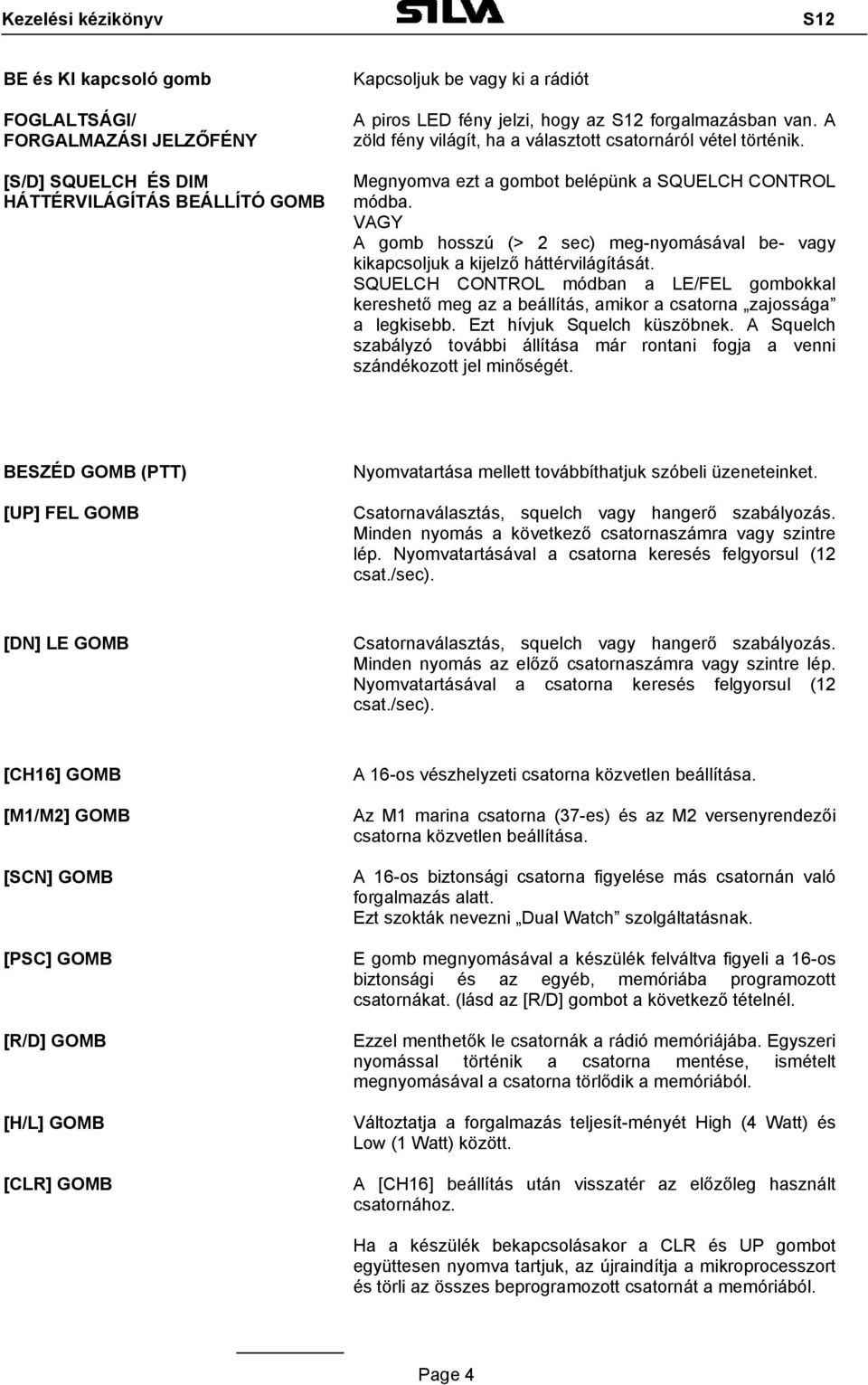

5 BE és KI kapcsoló gomb FOGLALTSÁGI/ FORGALMAZÁSI JELZŐFÉNY [S/D] SQUELCH ÉS DIM HÁTTÉRVILÁGÍTÁS BEÁLLÍTÓ GOMB Kapcsoljuk be vagy ki a rádiót A piros LED fény jelzi, hogy az forgalmazásban van. A zöld fény világít, ha a választott csatornáról vétel történik. Megnyomva ezt a gombot belépünk a SQUELCH CONTROL módba. VAGY A gomb hosszú (> 2 sec) meg-nyomásával be- vagy kikapcsoljuk a kijelző háttérvilágítását. SQUELCH CONTROL módban a LE/FEL gombokkal kereshető meg az a beállítás, amikor a csatorna zajossága a legkisebb. Ezt hívjuk Squelch küszöbnek. A Squelch szabályzó további állítása már rontani fogja a venni szándékozott jel minőségét. BESZÉD GOMB (PTT) [UP] FEL GOMB Nyomvatartása mellett továbbíthatjuk szóbeli üzeneteinket. Csatornaválasztás, squelch vagy hangerő szabályozás. Minden nyomás a következő csatornaszámra vagy szintre lép. Nyomvatartásával a csatorna keresés felgyorsul (12 csat./sec). [DN] LE GOMB Csatornaválasztás, squelch vagy hangerő szabályozás. Minden nyomás az előző csatornaszámra vagy szintre lép. Nyomvatartásával a csatorna keresés felgyorsul (12 csat./sec). [CH16] GOMB [M1/M2] GOMB [SCN] GOMB [PSC] GOMB [R/D] GOMB [H/L] GOMB [CLR] GOMB A 16-os vészhelyzeti csatorna közvetlen beállítása. Az M1 marina csatorna (37-es) és az M2 versenyrendezői csatorna közvetlen beállítása. A 16-os biztonsági csatorna figyelése más csatornán való forgalmazás alatt. Ezt szokták nevezni Dual Watch szolgáltatásnak. E gomb megnyomásával a készülék felváltva figyeli a 16-os biztonsági és az egyéb, memóriába programozott csatornákat. (lásd az [R/D] gombot a következő tételnél. Ezzel menthetők le csatornák a rádió memóriájába. Egyszeri nyomással történik a csatorna mentése, ismételt megnyomásával a csatorna törlődik a memóriából. Változtatja a forgalmazás teljesít-ményét High (4 Watt) és Low (1 Watt) között. A [CH16] beállítás után visszatér az előzőleg használt csatornához. Ha a készülék bekapcsolásakor a CLR és UP gombot együttesen nyomva tartjuk, az újraindítja a mikroprocesszort és törli az összes beprogramozott csatornát a memóriából. Page 4

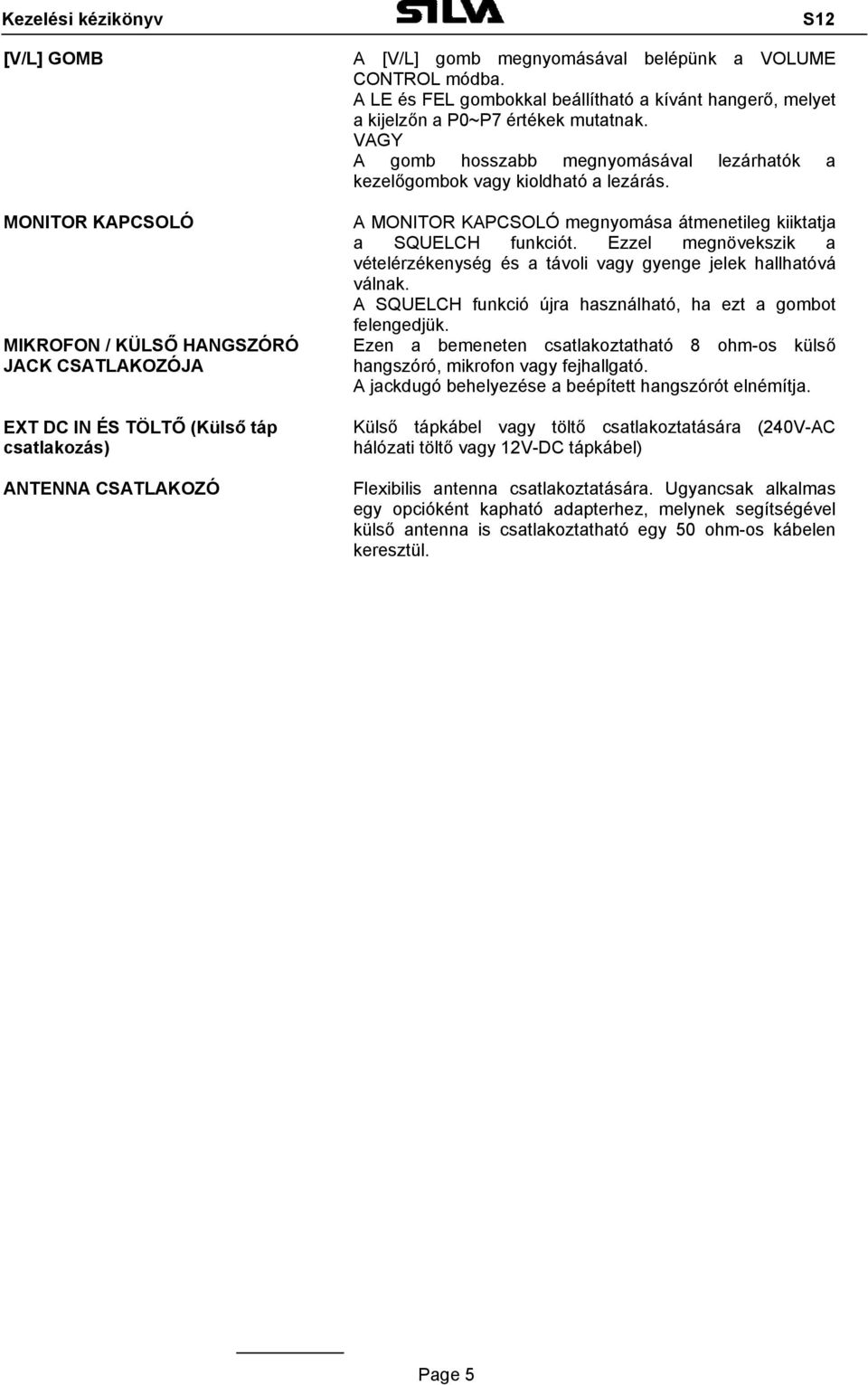

6 [V/L] GOMB MONITOR KAPCSOLÓ MIKROFON / KÜLSŐ HANGSZÓRÓ JACK CSATLAKOZÓJA EXT DC IN ÉS TÖLTŐ (Külső táp csatlakozás) ANTENNA CSATLAKOZÓ A [V/L] gomb megnyomásával belépünk a VOLUME CONTROL módba. A LE és FEL gombokkal beállítható a kívánt hangerő, melyet a kijelzőn a P0~P7 értékek mutatnak. VAGY A gomb hosszabb megnyomásával lezárhatók a kezelőgombok vagy kioldható a lezárás. A MONITOR KAPCSOLÓ megnyomása átmenetileg kiiktatja a SQUELCH funkciót. Ezzel megnövekszik a vételérzékenység és a távoli vagy gyenge jelek hallhatóvá válnak. A SQUELCH funkció újra használható, ha ezt a gombot felengedjük. Ezen a bemeneten csatlakoztatható 8 ohm-os külső hangszóró, mikrofon vagy fejhallgató. A jackdugó behelyezése a beépített hangszórót elnémítja. Külső tápkábel vagy töltő csatlakoztatására (240V-AC hálózati töltő vagy 12V-DC tápkábel) Flexibilis antenna csatlakoztatására. Ugyancsak alkalmas egy opcióként kapható adapterhez, melynek segítségével külső antenna is csatlakoztatható egy 50 ohm-os kábelen keresztül. Page 5

7 4. Működtetés 4-1. Vétel 1. Csatlakoztassa az antennát a rádióhoz. 2. Kapcsolja be a készüléket az ON/OFF gombbal. Nyomja meg az S/D gombot 2 mp-ig, hogy a háttérvilágítást kipróbálja. A kijelzőn annak a csatornának a száma jelenik meg, melyet a legutóbbi kikapcsoláskor volt használatban. Ha a világítás nem szükséges, ez az S/D gomb újabb 2 mp-es nyomásával kiiktatható. Figyelem: Az akku legyen teljesen feltöltve, mielőtt használatba veszi a rádiót. Lásd a 12 oldalon az akku töltésére vonatkozó információkat. 3. A FEL és LE gombokkal válasszon ki egy csatornát. (Az elérhető csatornák az útmutató utolsó oldalán) 4. Rögzítse a kiválasztott csatornát, hogy azt másvalaki véletlenszerűen ne változhassa meg. Meg kell nyomni a V/L gombot 2 mp-ig, amely a homloklapon levő összes kezelőgombot zárja, kivéve a Power ON/OFF és az S/D (világítás) gombokat. A tasztatúra zárolása a V/L gomb újbóli 2 mp-es nyomásával szüntethető meg. 5. Nyomja meg a V/L gombot röviden, ezzel aktiválja a hangerőszabályozást. A kijelzőn megjelenik a P0~P7 jelek valamelyike, mutatva a jelenlegi hangerő szintjét. Ennek változtatása a LE ill. FEL gombokkal történik. 6. Az S/D gombbal belép a SQUELCH CONTROL módba. A kijelzőn megjelenik az L0~L4 jelek valamelyike, mutatva a jelenlegi SQUELCH beállítás szintjét. A DN gombbal állítson be egy olyan értéket, melynél a háttérzajok erősebbek lesznek. 7. Állítsa be a SQUELCH szintjét a küszöbértékre, ahol a háttérzajok eltűnnek. 8. Üzenet fogadása közben állítsa a hangerő szintjét jól hallhatóra az előbbiek szerint. A TX/RX (BUSY) LED zölden fog világítani, jelezve, hogy a csatorna foglalt Szkenning (pásztázás) 1. Jelöljünk ki egy csatornát a FEL és LE gombokkal, melyet a készülékkel figyeltetni akarunk. 2. Az SCN megnyomásával a készülék a kiválasztott csatornát és egyidejűleg a 16-os csatornát fogja pásztázni Prioritásos szkenning A prioritásos szkenning figyeli az összes memóriába rögzített csatornát, valamint a 16-os vészhelyzeti csatornát. Minden tárolt csatorna pásztázása után a 16-os csatornát pásztázza. 1. Jelöljön ki egy csatornát szkennelésre a FEL és LE gombokkal. Tárolja ezt a memóriában az R/D gombbal. Az LCD kijelzőn megjelenik a MEM felirat. 2. Ismételje meg ezt néhány további csatornával is. 3. A memóriából törölhető a bármelyik bevitt csatorna az R/D újbóli megnyomásával, amikor annak száma megjelenik a kijelzőn. Törlés után a MEM felirat eltűnik a kijelzőről. 4. A memóriában rögzített csatornák a készülék kikapcsolásakor is megőrződnek. Ezek törlése a következő fejezet szerint. 5. A prioritásos szkenning a PSC gomb megnyomásával indul. A szkennelés a memóriában található legalacsonyabb számú csatornával indul és halad felfelé. Ahol vehető jelet észlel a rádió, ott megáll. 6. A szkennelés megállítása a CLR gombbal történik A rádió memóriájának törlése Törölhetők a memóriában szkennelés céljából rögzített csatornák: 1. Bekapcsoláskor tartsa nyomva együttesen a CLR és a FEL gombokat a memória újraindításához. Page 6

8 4-5. Adás 1. Adás előtt győződjön meg arról, hogy nincs e a csatorna használatban. 2. Válassza ki a sugárzás erősségét a H/L gombbal. A kijelzőn a HI felirat jelenik meg magas, vagy LO felirat alacsony teljesítmény beállításakor. Néhány csatorna előre be van állítva alacsony sugárzásra, ezeknél a H/L gomb hatástalan. 3. Nyomja meg a PTT (Push-To-Talk) gombot a beszéd megkezdése előtt. A TX jelző (piros LED) világít a sugárzás alatt. Beszéljen lassan, érthetően a készülékbe. 4. Hívás fogadásakor a sugárzás indításával várja meg, amíg a hívó befejezi az adást. A rádió nem képes egyidejűleg adásra és vételre. 5. Azonnal engedje fel a PTT gombot, mikor az adást befejezte és válaszra vár. 5. Vészhelyzeti (16-os) csatorna 1. Ennek közvetlen elérése lehetséges a CH16 gombbal. 2. Sugározza segélykérő hívását. 3. A 16-osról a korábban használt csatornára a CLR gomb megnyomásával lehet. 6. Simplex/Duplex csatorna használat A Simplex a hajók egymás közötti kommunikációjának eszköze. Az adás és vétel csatornája azonos. A Duplex mód általában a hajó és a parti állomások (marinák) közötti kapcsolatfelvételére alkalmas, tekintve, hogy a marina telefonkezelők ezeket a csatornákat figyelik. Egy duplex csatorna nem alkalmas hajók közötti kommunikációra, mivel itt a vétel és adás más-más frekvencián történik. MEGJEGYZÉS: A Simplex és Duplex csatornák gyárilag be vannak programmozva a nemzetközi előírásoknak megfelelően, így ezek megváltoztatására a kezelőnek nincs lehetősége. 7. További funkciók 7-1. Másik hajó hívása 1. Győzödjön meg arról, hogy a rádió be legyen kapcsolva. 2. Nyomja meg a CH16 gombot, ezzel a készülék a 16-os csatornára vált. Győződjön meg arról, hogy a csatorna szabad. 3. A csatorna szabaddá válásakor a PTT nyomvatartása mellett hívja a hajót, amelyikkel beszélni szeretne. Közölje a hajó nevét, majd azonosítsa saját magát. Zárja az üzenetet OVER szóval. 4. Ha sikeres volt a kapcsolatfelvétel, a beszélgetést egy másik csatornán folytassák (lásd a Marine Channel Charts az útmutató végén). A FEL és LE gombok segítségével állítsa be azt a csatornát, melynek használatában a másik féllel megállapodtak Telefonhívás lebonyolítása Rádiótelefon hívás kezdeményezésére az ilyen célra szánt csatornát kell használni. A PTT gomb nyomvatartása mellett hívja a marina operátort és azonosítsa magát. A kikötői telefonkezelő ezután összeköti a készüléket a telefonvonallal A nullás csatorna Hatósági és más hivatalos szervek számára hozzáférhető a 0 jelű csatorna is, ami egyszerűen aktiválható. Ehhez azonban előbb el kell juttatni a jogosultsági igazolást valamint a készülék szériaszámát a SILVA magyarországi képviseletéhez Háttérvilágítás Nyomja és tartsa nyomva az [SD] gombot 2 mp-ig a háttérvilágítás bekapcsolásához. Nyomja és tartsa nyomva az [SD] gombot 2 mp-ig a háttérvilágítás kikapcsolásához Page 7

9 8. Karbantartás A rádióban felhasznált jó minőségű alkatrészek hosszú évekre biztosítják a készülék folyamatos használatát. Mindazonáltal a következő elővigyázatossági szabályokat érdemes betartani: A külső bemenet konnektorát zárjuk le mindig az esővédő gumisapkával, hogy víz ne kerülhessen a készülék belsejébe. Soha ne használjuk a készüléket antenna nélkül, vagy legalább zárjuk le valamivel az antenna kimenetet. Csak a hozzávaló Silva akkuval, tartozékokkal és cserealkatrészekkel használható. Ne merítsük le teljesen az akkutdo not fully discharge the battery frequently or battery damage may result. Ne kapcsolja az egységet a (CHARGE) konnektoron keresztül váltóáramú, vagy 12 V-nál nagyobb egyenáramú tápra. A szabálytalan tápellátás a készülék tönkremenetelét okozza. Ne szedje szét a készüléket. A szakszerűtlen összerakás veszélyes a készülékre. Bármilyen szerviz művelet csak hivatalos Silva képviseletnél történhet. Kerülje el vegyszerek alkalmazását tisztításkor, mert azok tönkreteszik a készülék külső burkolatát Akkumulátor karbantartása Az akkumulátor normál feltételek mellett 300 alkalommal újratölthető. Annak érdekében, hogy az akkumulátornak a leghosszabb élettartamot biztosítsa, be kell tartani a következő előírásokat: Kerülje a túltöltést. A töltési idő ne haladja meg a 48 órát. A normál töltési idő 5 és 8 óra között van. A készülék rendszeres használata esetén javasolható az akku 6-8 hetenkénti teljes kisütése, majd teljes feltöltése. 9. Műszaki adatok Frekvencia tartomány PECIFICATIONS MHz Csatornák Az összes, jelenleg engedélyezett nemzetközi csatorna + M1 és M2.. RF Kimenő teljesítmény Működési feszültség 4W (magas teljesítmény) 1W (alacsony teljesítmény) 9.6V DC akku vagy 12V DC külső táp Áramfelvétel Standby 0.06A Vétel 0.18A Adás 1.2A (magas teljesítmény) 0.6A (alacsony teljesítmény) Méretek (mm) Súly 143(H) x 65(W) x 40(D) 320g Page 8

10 10. Jótállás A Silva garanciája kiterjed gyártási hibára, anyaghibás alkatrészekre és összeállítási hibára 2 évre a vásárlás napjától számítva. A garancia alá esőnek tekintett minden olyan meghibásodás, amely egyáltalán egy két éves készüléknél ésszerűen előfordulhat. A vásárlás időpontjának igazolására egy számlamásolat vagy bármilyen okmány másolata szükséges. A garanciális hiba miatt szükséges javítás csere költsége a Silva-t terheli. A garancia nem vonatkozik a nem előírás-szerű használatból, illetéktelen megbontásból és javításból eredő hibák javítására és törési sérülésekre, valamint olyan karbantartási eljárások elmulasztásából bekövetkező hibákra, melyeket az útmutató tételesen felsorol. A Silva fenntartja a jogot arra, hogy a bármilyen változtatást, fejlesztést végezzen a készüléken anélkül, hogy kötelezettség terhelné e fejlesztések alkalmazására a hozzá javításra visszajuttatott korábbi készülékeken. A garanciális javításra visszaküldött készülékek szállítási költsége a vevőt terheli. 11. Hibakeresés UBLESHOOTING Jelenség Ok Megoldás A [PSC] gomb nem indítja el a szekenninget Folyamatosan zajos a vétel Nem lehet csatornát váltani Egy másik jármű kapcsolatot keres, de Önt nem hallják Nincs lementett csatorna a rádió memóriájában A Squelch nincs megfelelően beállítva A kezelőszervek lezárva ([V/L] bekapcsolva) A forgalmazás duplex csatornán történik. A duplex csatorna csak kikötői kapcsolatra alkalmas. Az adás és vétel frekvenciája eltérő Az [R/D] gombbal mentse a memóriába a használatos csatornaszámokat Állítsa be a squelch-et küszöbértékre vagy arra a pontra, ahol a zaj megszűnik. További állítás a squelch-en a bejövő jeleket is rontja Nyomja meg újra [V/L] gombot a zárás feloldásához Hajók közötti kommunikációhoz használjon szimplex csatornát A memorizált csatornák nem maradnak a memóriában kikapcsolás után Hibás DYNACAP (Biztonsági kondenzátor) vagy a kapcsolódó áramkör Keresse fel a legközelebbi Silva service képviseletet Az LCD kijelző nem működik normálisan (rendszertelen karakterek). Battery allowed to go completely flat. Indítsa újra a memóriát: bekapcsoláskor tartsa nyomva az UP és CLR gombokat Page 9

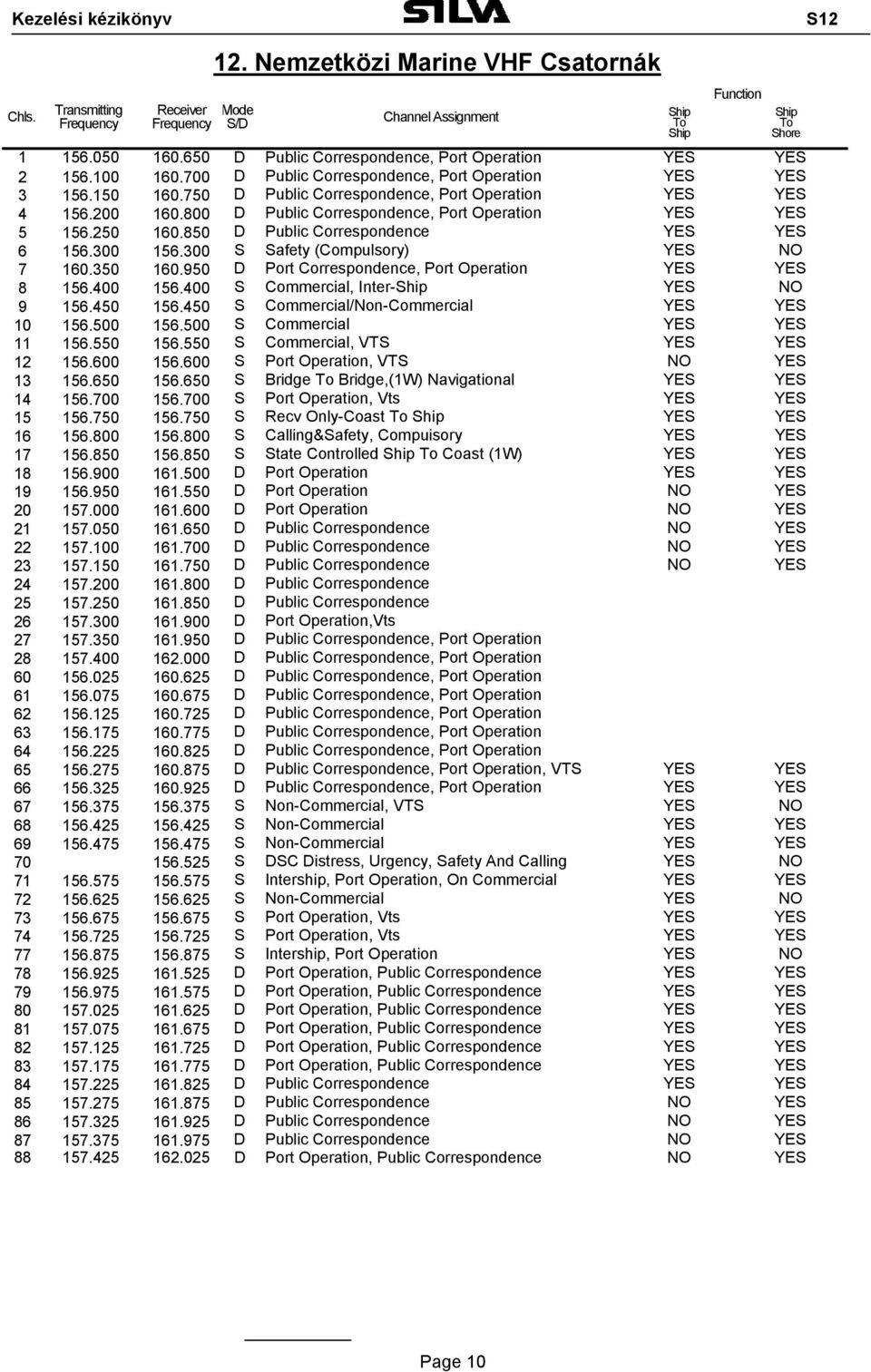

11 Chls. Transmitting Frequency Receiver Frequency Mode S/D 12. Nemzetközi Marine VHF Csatornák Channel Assignment Ship To Ship Function D Public Correspondence, Port Operation YES YES D Public Correspondence, Port Operation YES YES D Public Correspondence, Port Operation YES YES D Public Correspondence, Port Operation YES YES D Public Correspondence YES YES S Safety (Compulsory) YES NO D Port Correspondence, Port Operation YES YES S Commercial, Inter-Ship YES NO S Commercial/Non-Commercial YES YES S Commercial YES YES S Commercial, VTS YES YES S Port Operation, VTS NO YES S Bridge To Bridge,(1W) Navigational YES YES S Port Operation, Vts YES YES S Recv Only-Coast To Ship YES YES S Calling&Safety, Compuisory YES YES S State Controlled Ship To Coast (1W) YES YES D Port Operation YES YES D Port Operation NO YES D Port Operation NO YES D Public Correspondence NO YES D Public Correspondence NO YES D Public Correspondence NO YES D Public Correspondence D Public Correspondence D Port Operation,Vts D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation, VTS YES YES D Public Correspondence, Port Operation YES YES S Non-Commercial, VTS YES NO S Non-Commercial YES YES S Non-Commercial YES YES S DSC Distress, Urgency, Safety And Calling YES NO S Intership, Port Operation, On Commercial YES YES S Non-Commercial YES NO S Port Operation, Vts YES YES S Port Operation, Vts YES YES S Intership, Port Operation YES NO D Port Operation, Public Correspondence YES YES D Port Operation, Public Correspondence YES YES D Port Operation, Public Correspondence YES YES D Port Operation, Public Correspondence YES YES D Port Operation, Public Correspondence YES YES D Port Operation, Public Correspondence YES YES D Public Correspondence YES YES D Public Correspondence NO YES D Public Correspondence NO YES D Public Correspondence NO YES D Port Operation, Public Correspondence NO YES Ship To Shore Page 10

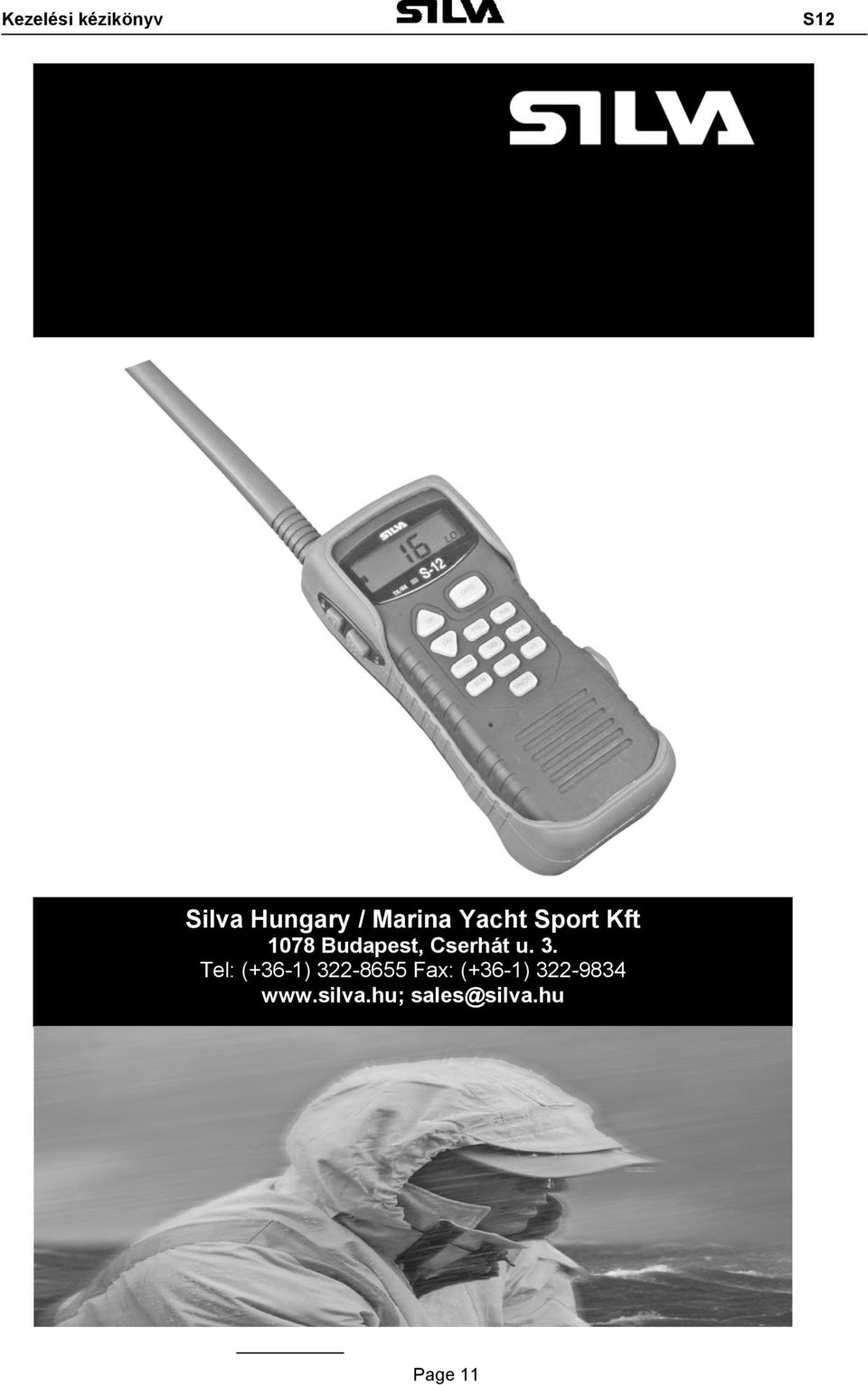

12 Silva Hungary / Marina Yacht Sport Kft 1078 Budapest, Cserhát u. 3. Tel: (+36-1) Fax: (+36-1) sales@silva.hu Page 11
