A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

Átírás

1 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

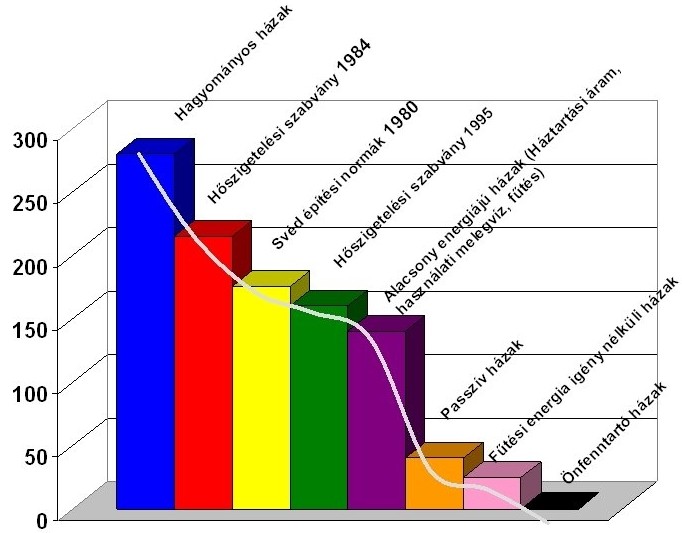

2 Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar Komlós Ferenc: A hőszivattyúzás Épületfajták fajlagos energiaigényei [kwh/m 2 év] Forrás: HOVAL cég A legnagyobb energiamegtakarítást az energiatermelés és az energiafelhasználás ésszerűsítésével, az építmények hőveszteségének csökkentésével, valamint a fűtőberendezések optimális, európai értékrend szerinti kiválasztásával és üzemeltetésével érhetjük el. Így a környezet terhelésének mérsékelésével javulhat a társadalom egészsége, életminősége. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

3 Mi az energia gazdálkodás lényege: -élhető körülmények kialakítása, megfelelő komfort jól érezzük magunkat -mindezt megfelelő energia felasználással megfizethető áron A tájékoztatót a Fütszig Bau dokumentumai, valamint a témában

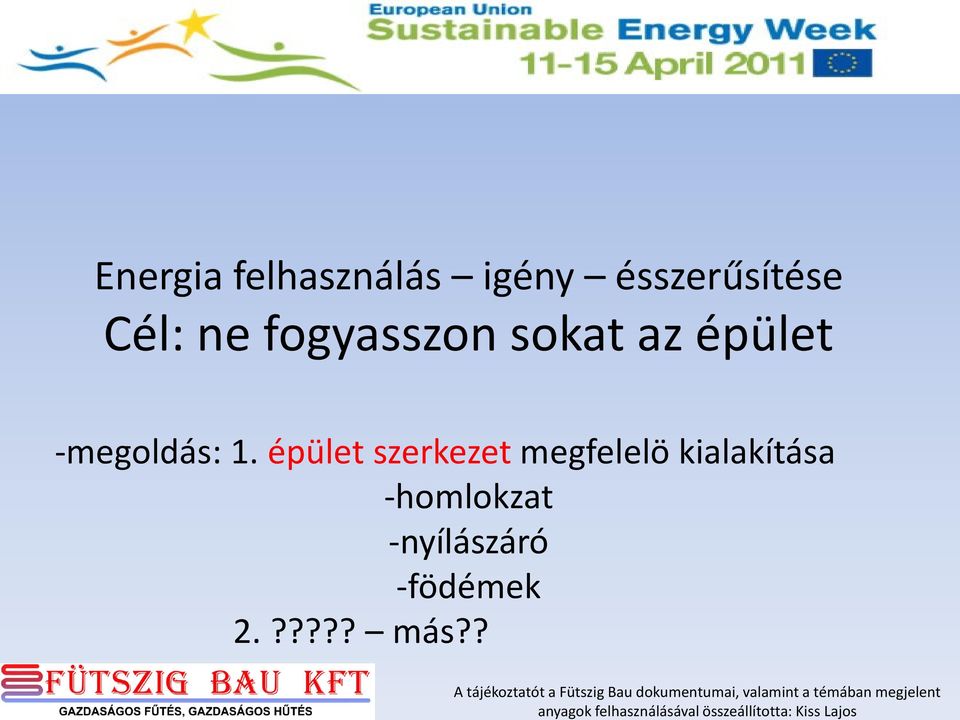

4 A tájékoztatót a Fütszig Bau dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos Energia felhasználás igény ésszerűsítése Cél: ne fogyasszon sokat az épület -megoldás: 1. épület szerkezet megfelelö kialakítása -homlokzat -nyílászáró -födémek 2.????? más??

5 a fűtési rendszer HŐLEADÓ befolyásolja a hőigényt A tájékoztatót a Fütszig Bau dokumentumai, valamint a témában

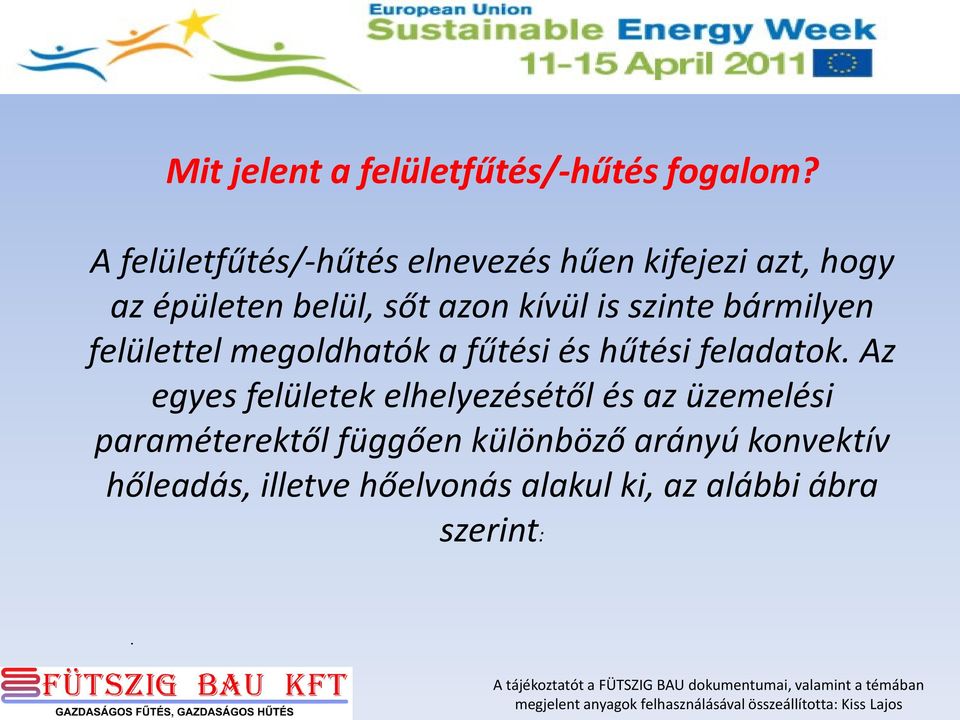

6 Mit jelent a felületfűtés/-hűtés fogalom? A felületfűtés/-hűtés elnevezés hűen kifejezi azt, hogy az épületen belül, sőt azon kívül is szinte bármilyen felülettel megoldhatók a fűtési és hűtési feladatok. Az egyes felületek elhelyezésétől és az üzemelési paraméterektől függően különböző arányú konvektív hőleadás, illetve hőelvonás alakul ki, az alábbi ábra szerint:. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

7 HŐÁTADÁS (ELVONÁS) MÓDJA A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

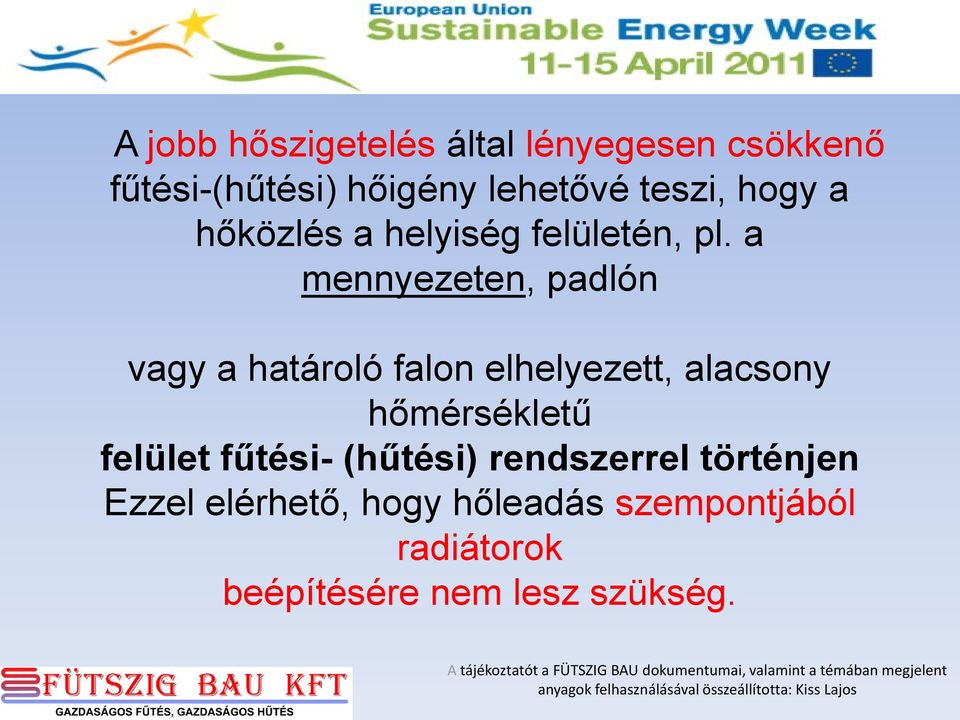

8 A jobb hőszigetelés által lényegesen csökkenő fűtési-(hűtési) hőigény lehetővé teszi, hogy a hőközlés a helyiség felületén, pl. a mennyezeten, padlón vagy a határoló falon elhelyezett, alacsony hőmérsékletű felület fűtési- (hűtési) rendszerrel történjen Ezzel elérhető, hogy hőleadás szempontjából radiátorok beépítésére nem lesz szükség. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

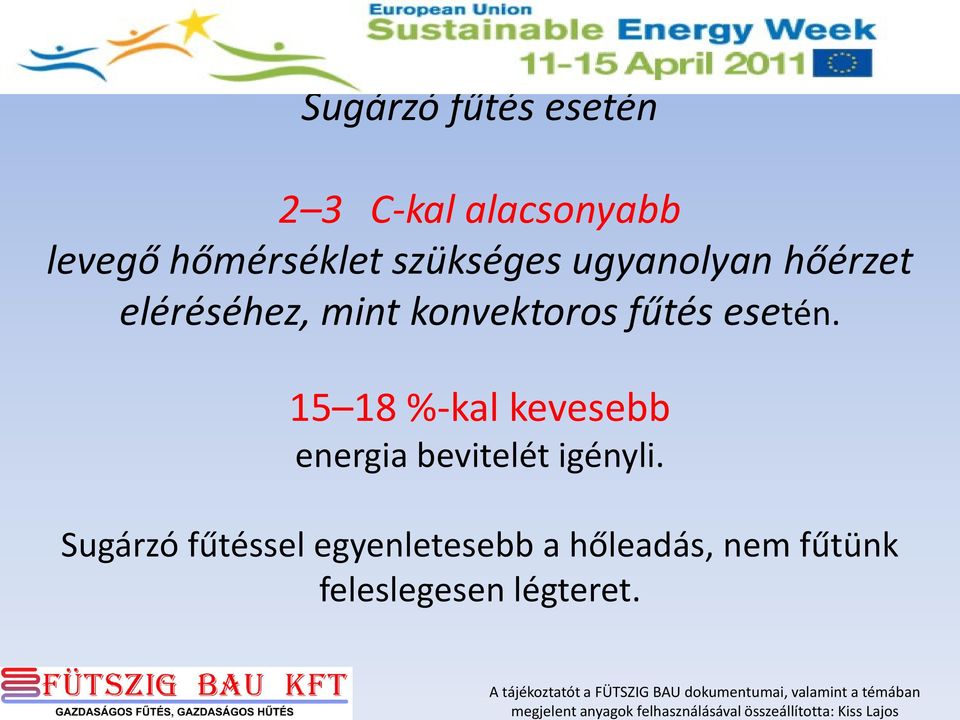

9 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában Sugárzó fűtés esetén 2 3 C-kal alacsonyabb levegő hőmérséklet szükséges ugyanolyan hőérzet eléréséhez, mint konvektoros fűtés esetén %-kal kevesebb energia bevitelét igényli. Sugárzó fűtéssel egyenletesebb a hőleadás, nem fűtünk feleslegesen légteret.

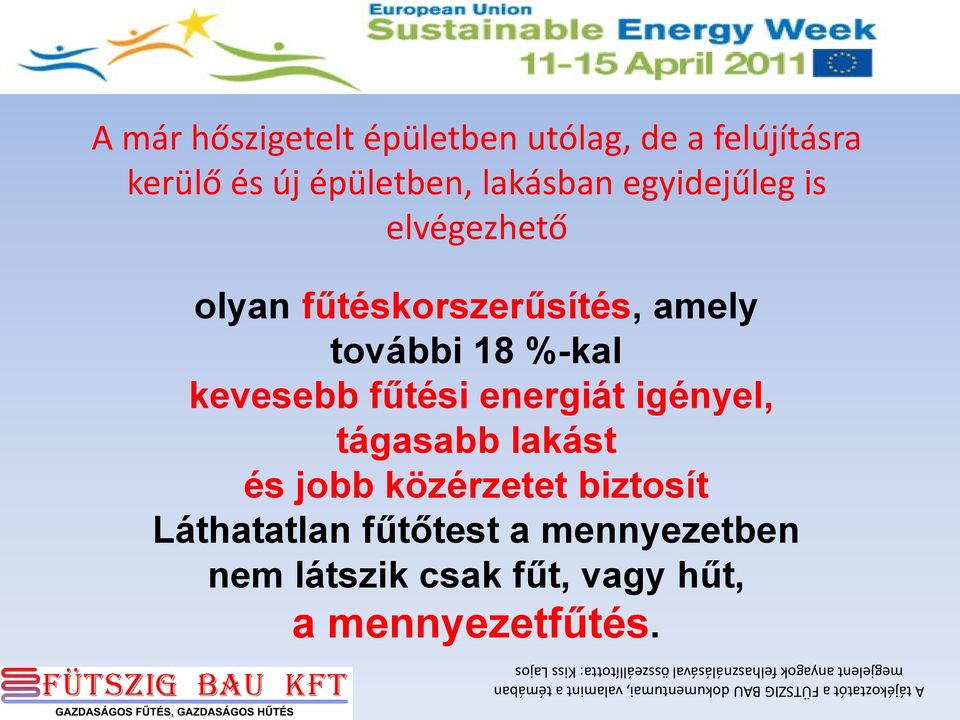

10 A már hőszigetelt épületben utólag, de a felújításra kerülő és új épületben, lakásban egyidejűleg is elvégezhető olyan fűtéskorszerűsítés, amely további 18 %-kal kevesebb fűtési energiát igényel, tágasabb lakást és jobb közérzetet biztosít Láthatatlan fűtőtest a mennyezetben nem látszik csak fűt, vagy hűt, a mennyezetfűtés. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

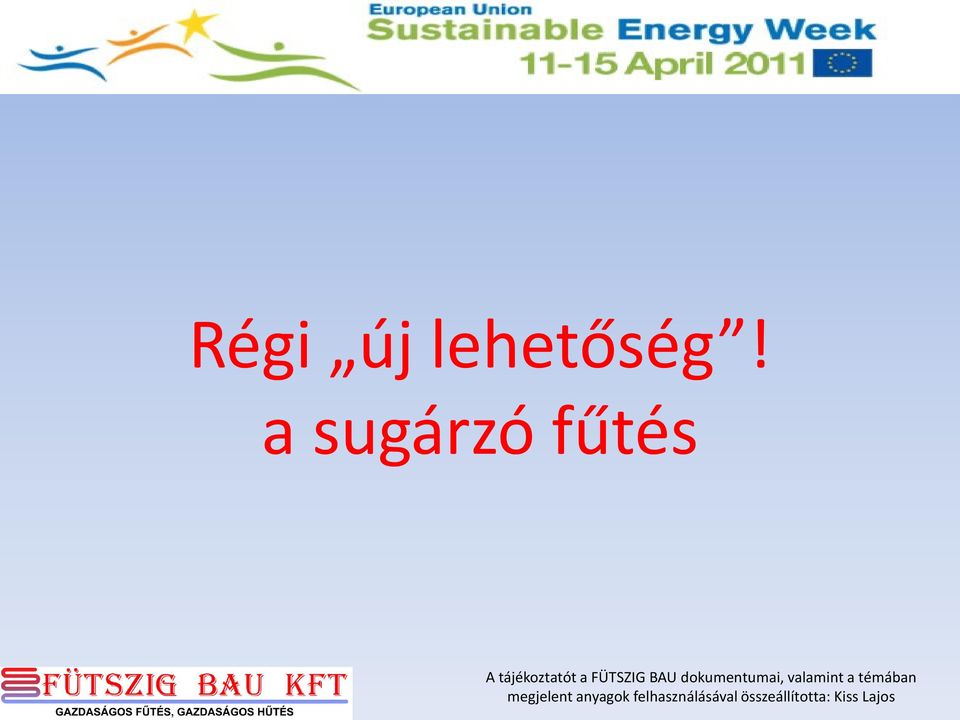

11 Régi új lehetőség! a sugárzó fűtés A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

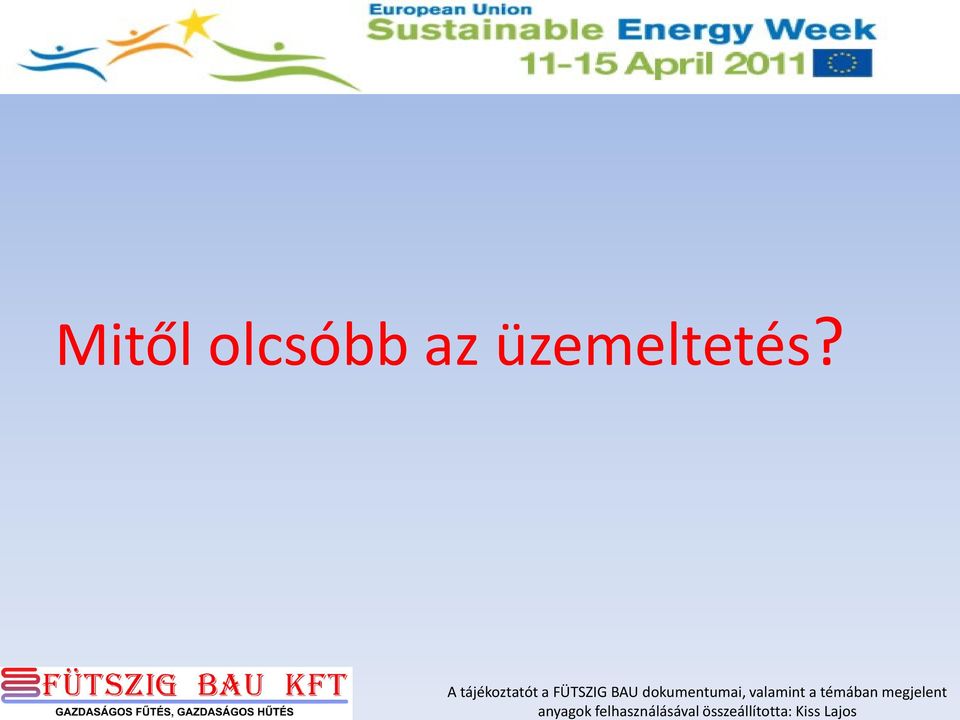

12 Mitől olcsóbb az üzemeltetés? A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

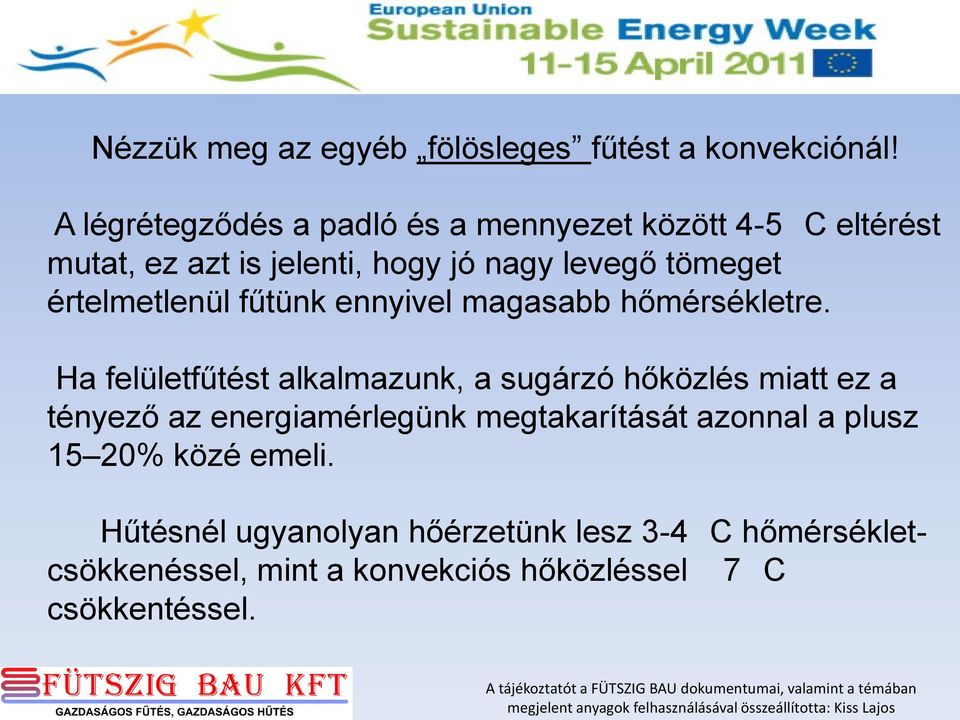

13 Nézzük meg az egyéb fölösleges fűtést a konvekciónál! A légrétegződés a padló és a mennyezet között 4-5 C eltérést mutat, ez azt is jelenti, hogy jó nagy levegő tömeget értelmetlenül fűtünk ennyivel magasabb hőmérsékletre. Ha felületfűtést alkalmazunk, a sugárzó hőközlés miatt ez a tényező az energiamérlegünk megtakarítását azonnal a plusz 15 20% közé emeli. Hűtésnél ugyanolyan hőérzetünk lesz 3-4 C hőmérsékletcsökkenéssel, mint a konvekciós hőközléssel 7 C csökkentéssel. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

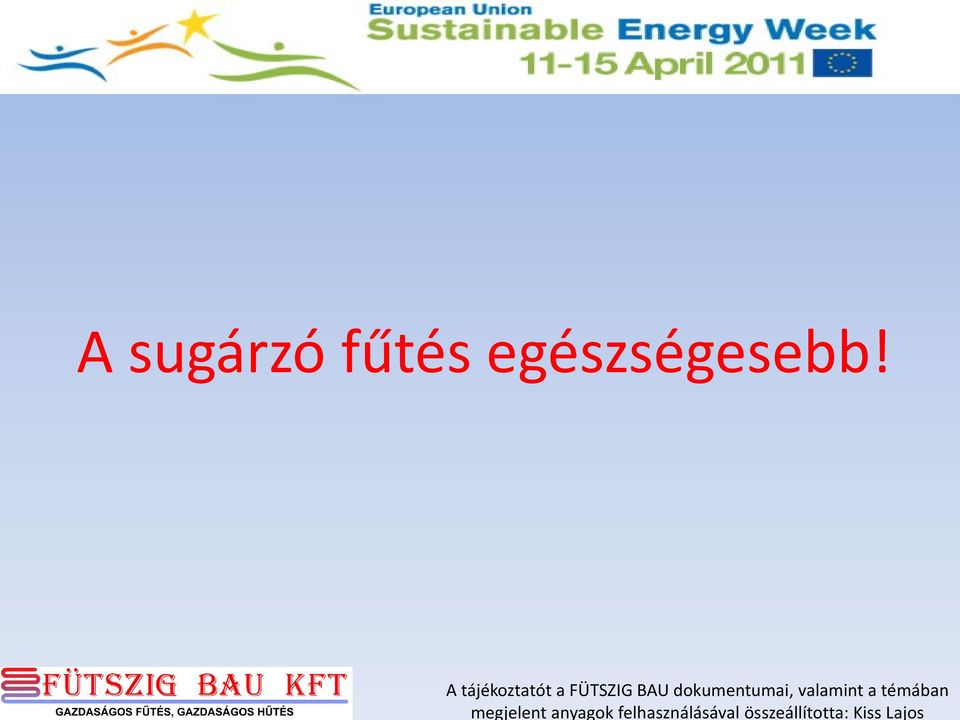

14 A sugárzó fűtés egészségesebb! A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

15 Nem jön létre légmozgás, nem száll a por a lakásban, nem irritálja légzőszerveinket. Nem érzékeljük, honnan jön a hő, csak egyszerűen jól érezzük magunkat. Javítja a komfortérzetet, hogy a gipszkarton borítás automatikusan részt vesz a helyiség páratartalmának szabályozásában. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

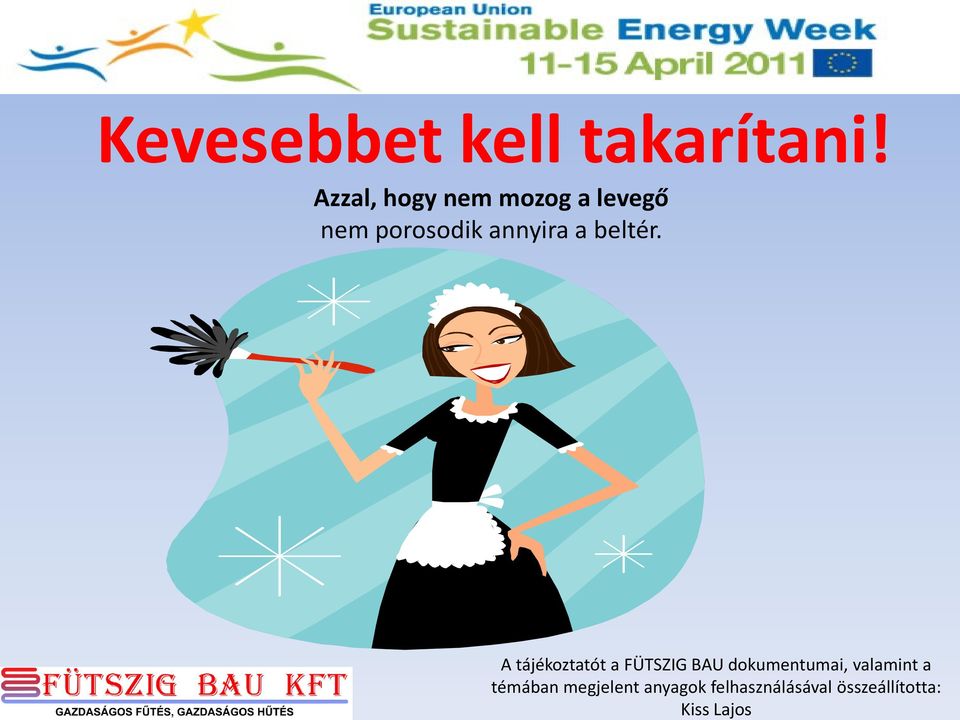

16 Kevesebbet kell takarítani! Azzal, hogy nem mozog a levegő nem porosodik annyira a beltér. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

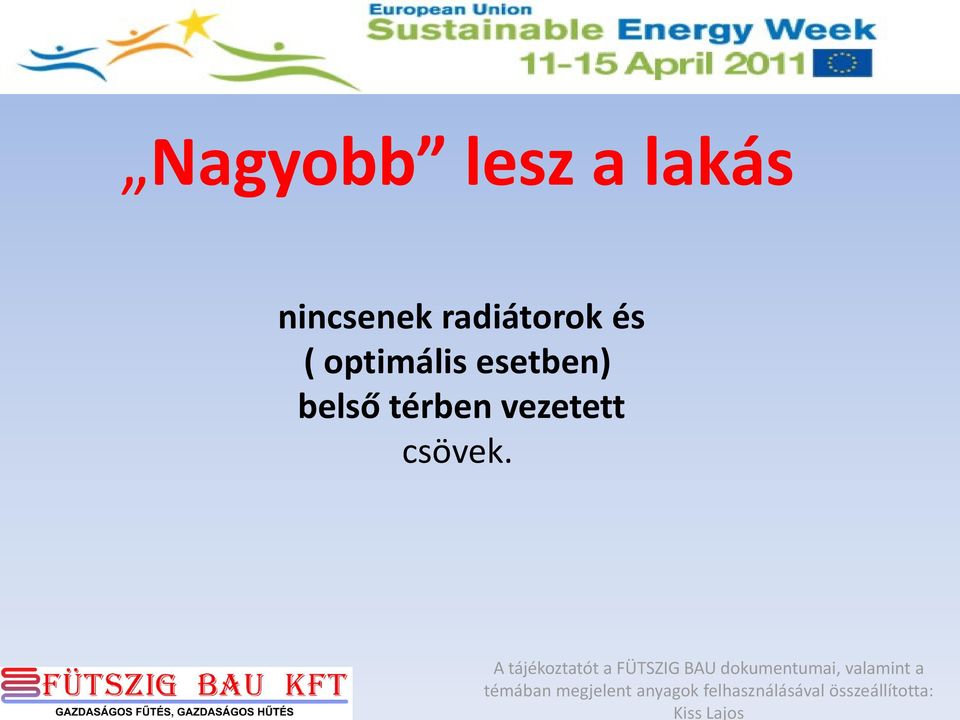

17 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos Nagyobb lesz a lakás nincsenek radiátorok és ( optimális esetben) belső térben vezetett csövek.

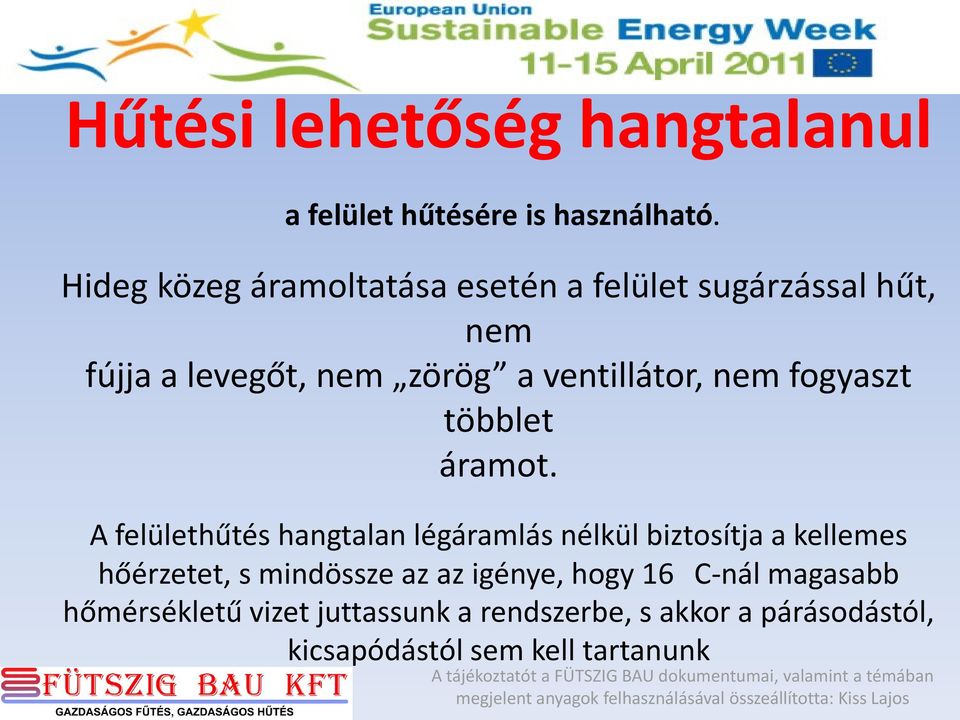

18 Hűtési lehetőség hangtalanul a felület hűtésére is használható. Hideg közeg áramoltatása esetén a felület sugárzással hűt, nem fújja a levegőt, nem zörög a ventillátor, nem fogyaszt többlet áramot. A felülethűtés hangtalan légáramlás nélkül biztosítja a kellemes hőérzetet, s mindössze az az igénye, hogy 16 C-nál magasabb hőmérsékletű vizet juttassunk a rendszerbe, s akkor a párásodástól, kicsapódástól sem kell tartanunk A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

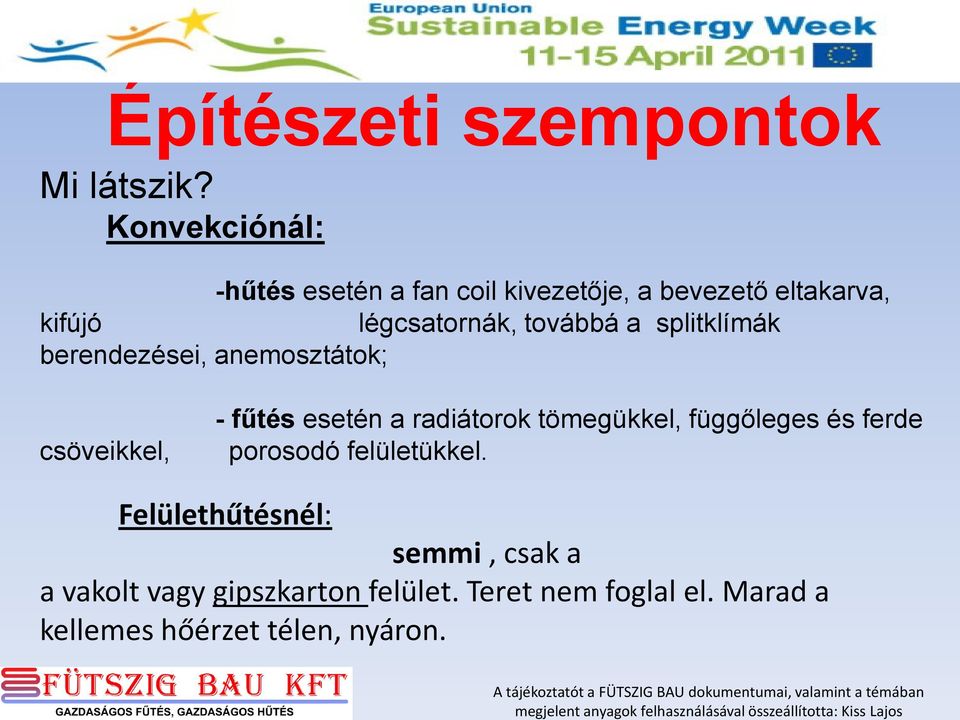

19 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában Építészeti szempontok Mi látszik? Konvekciónál: -hűtés esetén a fan coil kivezetője, a bevezető eltakarva, kifújó légcsatornák, továbbá a splitklímák berendezései, anemosztátok; csöveikkel, - fűtés esetén a radiátorok tömegükkel, függőleges és ferde porosodó felületükkel. Felülethűtésnél: semmi, csak a a vakolt vagy gipszkarton felület. Teret nem foglal el. Marad a kellemes hőérzet télen, nyáron.

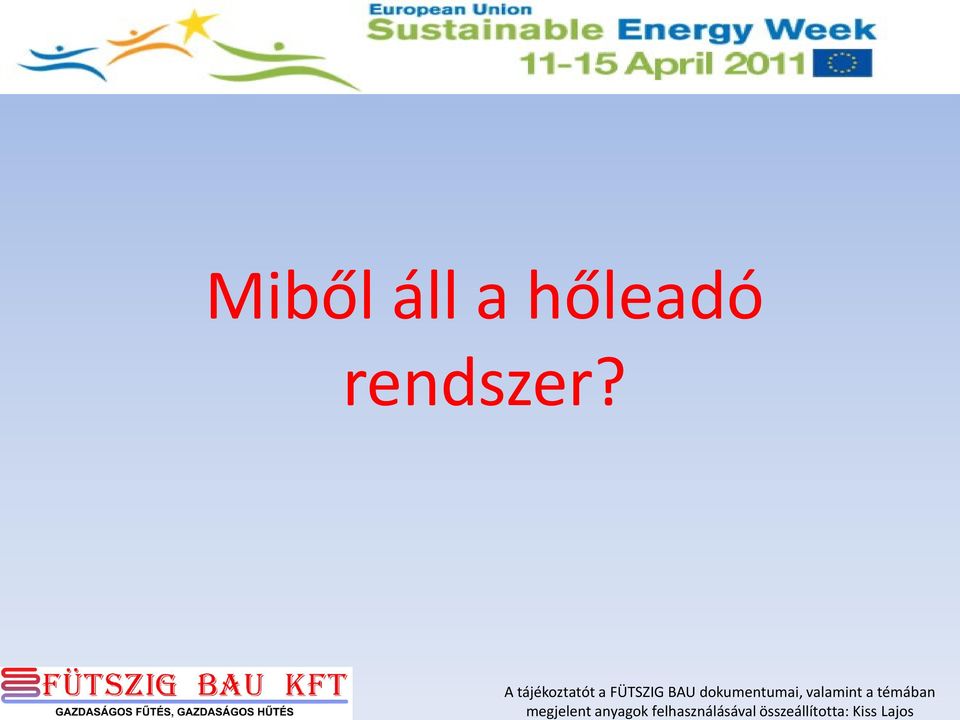

20 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában Miből áll a hőleadó rendszer?

21 A mennyezeti sík alá, acél szerkezetű tartóbordákra kerül a fűtőpanel, amely 2,5 cm hőszigetelésből (lehet tetszés szerint), a fűtéscsövek rögzítésére is alkalmas acéllemez hőtükörből és gipszkarton burkolólemezből áll. A csövek átmérője mm, sűrűségük 10 cm. A szerkezet a belső magasságból mindössze 70 mm-t vesz igénybe, de 40 mm-be is szerelhető. Bármilyen födémszerkezetre rögzíthető. A gipszkarton felület tetszés szerinti felületkezelést kaphat. A mennyezetre lámpák megfelelő technológiával függeszthetők, figyelembe véve a fűtőcsövek helyét. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

22 Tartószerkezet részei A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

23 FÜTSZIG BAU panel A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

24 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában Fűtő-hűtő panel szerkezete hőszigetelés hőtükör cső 40 mm gipszkarton

25 Társasház fűtő-hűtő álmennyezet tartószerkezet A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

26 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában Hőtükör rögzítése a tartószerkezetre 40 cm 27 mm 60 mm

27 Felszerelt panel A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

28 Fűtőfelület csövezve, eltolt szinten A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

29 Csővezeték befűzése a hőtükörbe A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

30 Termoelektromos szabályzó A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában Szerelt osztók golyóscsappal töltő- ürítő szelepekkel, automata légtelenítőkkel, tartóval, beépített tömegáram mérőkkel és termoelektromos szabályozók fogadására visszatérő szelepekkel réz kivitelben golyóscsap tömegáram mérő tartó visszatérő szelepek automata légtelenítő töltő-ürítő szelep

31 45,0 40,0 hőmérséklet ( C) mennyezetfűtés felfűtési diagram 40/35 C, q=0,025kg/sec helyiség hőm."+2,5m-en" th1 ( C) helyiség hőm."+0,4 m-en" th2 ( C) 35,0 30,0 25,0 20,0 15,0 fűtőfelület hőm "normál GK" ponton tf1 ( C) fűtőfelület hőm "grafitos GK" ponton tf2 ( C) fűtővíz előremenő hőm te ( C) fűtővíz visszatérő hőm. tv ( C) 10,0 fűtővíz hőlépcsője Δt ( C) 5,0 0,0 0,0 20,0 40,0 60,0 80,0 100,0 120,0 140,0 160,0 180,0 200,0 220,0 fűtővíz középhőmérséklete tk ( C) idő ( min) A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

32 hőm( C) Q (W/m2) Felfűtés 50/40 C q= 0,0167 kg/sec 50,0 th1 ( C) tf1 ( C) 40,0 tf2 ( C) 30,0 te ( C) tv ( C) 20,0 Δt ( C) tk ( C) 10,0 0,0 0,0 10,0 20,0 30,0 40,0 50,0 idő(min) A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

33 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában Feltétel és egyéb előny: A sugárzó fűtés gazdaságos üzemeltetésének feltétele az alacsony hőmérsékletű fűtőközeg és a kis hőfoklépcső (40/35 C, 35/30 C).

34 MENNYEZET SZINTEZÉS A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

40 Kész felület glettelve A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

43 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos Felhasznált anyagok, minősítések: A függesztés, tartószerkezet kialakítás gipszkarton burkolás minősített szárazépítési rendszer RIGIPS. A fűtőpanel kialakítás és szerelés szabadalommal védett FÜTSZIG rendszer, ÉMI minősítéssel rendelkezik. A felhasznált csővezeték műanyag oxigéndiffúzió mentes, ÉMI minősítéssel rendelkezik.

44 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

45 Miről működtethető a Fűtszig bau felület fűtés-hűtés - Távfűtés esetén az épület hőközpontjáról; - Egyedi gázfűtés esetén kondenzációs gázkazánról; - Bármilyen alternatív energiával működő hőszivattyúról, kazánról. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

46 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában Távfűtéses lakásoknál A rendszer jól alkalmazható, a megfelelő előremenő fűtőközeg a hőközpont kismértékű átalakításával biztosítható. Mindenki nyer: - felhasználó (olcsóbb) -hőszolgáltató (kisebb hálózati veszteség)

49 Mitől olcsóbb az üzemeltetés? A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

52 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában Egyedi gázfűtéses lakásoknál A rendszer lakásonként alkalmazható, a megfelelő előremenő fűtőközeg kondenzációs kazánnal biztosítható, amely további % gázfogyasztás csökkenést eredményez. Eltűnik a konvektor, eltünnek a csövek.

53 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos Különösen előnyösen alkalmazható iparosított technológiával épült lakásoknál, ahol az elavult fűtési rendszer teljes felújítása indokolt. rendszer beépítésével egy gazdaságosabban üzemeltethető láthatatlan és hallhatatlan működésű, nagyobb komfortérzetet biztosító fűtés-hűtés birtokába jutunk. Időjárástól függetlenül szervezhető a kivitelezés, mert az új rendszer kiépítése idején a régi szinte végig üzemelhet.

54 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában A hőközponttól a felszálló vezetékek a lépcsőházakban kerülnek vezetésre, (a lakásokban függőleges vezeték nincs) és az álmennyezeti síkban kerülnek szétosztásra. A lakások egyenként elzárhatók, mérhetők és szabályozhatók. Igény szerint helyiségenkénti szabályozás is megoldható.

55 A tervezés megkezdésekor a MSZ /1991 sz. Szabvány szerint ellenőrizni kell a külső falszerkezetek hőtechnikai és páradiffúziós tulajdonságait, egyeztetve az építész-tervezővel a beépítésre kerülő épületszerkezetek (falak, padlók, tetők, stb.) rétegrendjeit. A hőszükséglet meghatározásának menete nem különbözik a hagyományos tervezési eljárástól! Az MSZ számú szabvány szerint ajánlott a hőterhelés meghatározása. A hőterhelés meghatározásának menete nem különbözik a hagyományos tervezési eljárástól! A fűtő mennyezet hőleadása 40 C előremenő, 35 C visszatérő vízhőmérséklet és 22 C tervezett belső hőmérséklet mellett: ~110W/m2. A hűtött felületek teljesítménye C felületi- és 26 C tervezett belső hőmérséklet mellett: ~70W/m2. A helyiségenkénti hőszükséglet meghatározása után ki kell jelölni a szükséges fűtendő felületeket. Figyelembe kell venni a mennyezeten elhelyezendő vezetékeket, szerelvényeket, az építtető belsőépítészeti elképzeléseit. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

56 -A rendszer cső anyaga növelt hőállóságú polietilén, melynek hőtechnikai és mechanikai tulajdonságai messzemenően kielégítik az igényeket (DIN16833) -A csövek átmérője 10x1,3; 12x1,3mm -A gerincvezetékek külső átmérője 20x2 mm. Ez a gerinc vezeték köti össze ahőtükör panelba illesztett, hőleadást végző csőregisztereket. -Egy regiszterbe 60 m 12x1,3 mm cső szerelhető. -Egy gerincvezetékre 4-6 regiszter köthető. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

57 További előny, felhasználási lehetőség: lakások közötti hőszigetelés javítása (igazságosabb fogyasztás, mérés, fizetés) -PENÉSZEDÉS MEGELŐZÉS -LOKÁLIS FŰTÉS- HŰTÉS -BELSŐÉPÍTÉSZETI MEGOLDÁSOK A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

58 szigeteletlen fal x méret: 7,00 m y méret: 2,7m Rétegtervi hőátbocsátási tényező: Hőátbocsátási tényező: U 1 2,58W/m 2 K 2,58W/m 2 K Panel lakás válaszfal hővesztesége 1. Belső fal előtéttel: Típusa: x méret: y méret: Hőátbocsátási tényező: U 2 szigetelt fal belső fal (fütött terek között) 7,00 m 2,7 m 0,58W/m 2 K SZERKEZET d (cm) U [W/m2K] A[m 2 ] q[w/h] Q[Wh/év] Ft/év Költség Ft Megt. év SZIGETELETLEN FAL 19 2,58 7,00 195, SZIGETELT FAL 27 0,58 7,00 43, megtakarítás es lakás t 1 20 C t 11 16,00 C 2-es lakás t 2 24 C t 21 24,00 C ,5 szigeteletlen Q 1 =(t 2 -t 1 )*x*y*u 1 = 195,05 Wh kWó szigetelt Q 2 =(t 2 -t 1 )*x*y*u 2 = 43,85Wh kWó megtakarítás kWó A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

59 ÖSSZEFOGLALVA: A FELÜLETFŰTÉS MINDEN RENDSZERHEZ ELŐNYÖS, HŐLEADÓKÉNT VALÓ BEÉPÍTÉSRE AZ ALÁBBI GRAFIKONOK SZERINT FOKOZATOSSÁG-EGYMÁSRA ÉPÜLÉS! A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

60 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% 100% FŰTÉS KÖLTSÉG ÉS MEGTAKARÍTÁS %-OS MEGOSZLÁSA 0% 16% 15% 31% 40% 67% 84% 85% 69% 60% % megtak 100% távf 33% A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában

61 31% KÖLTSÉG 120% 100% 80% 60% 40% 20% FÜTÉS-HÜTÉS KTSG ÉS MEGTAKARÍTÁS SZÁZALÉKOSAN KÜLÖNBÖZŐ MEGOLDÁSOK ESETÉN (100 % ktsg TÁVFŰTÉS RADIÁTORRAL) 0% MEGTAKARÍTÁS 100% KÖLTSÉG 13% MEGTAKARÍTÁS 87% KÖLTSÉG 13% MEGTAKARÍTÁS 26% MEGTAKARÍTÁS 34% MEGTAKARÍTÁS 87% KÖLTSÉG 74% KÖLTSÉG 66% KÖLTSÉG 69% MEGTAKARÍTÁS 0% távfűtés mennyezet,távhő radiátor,gázk.hk radiátor, kond.gázk.hk mennyezet,kond.gázk.hk mennyezet,lev.hősziv A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss

62 A tájékoztatót a Linner-Fűtszig dokumentumai, valamint a témában Kapcsolat A témában segítséget nyújt és készséggel áll az Ön rendelkezésére, partnereivel együtt: A Lindner Budapest Kft. székesfehérvári kirendeltsége: Székesfehérvár, Balatoni út 6. B. épület A tájékoztatót a FÜTSZIG BAU Telefon: dokumentumai, valamint Fax: a témában megjelent anyagok felhasználásával felind.ig1@t-online.hu összeállította: Kiss Lajos

63 Köszönöm a figyelmet! A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos
