1 megjelent anyagok felhasználásával összeállította: Kiss Lajos

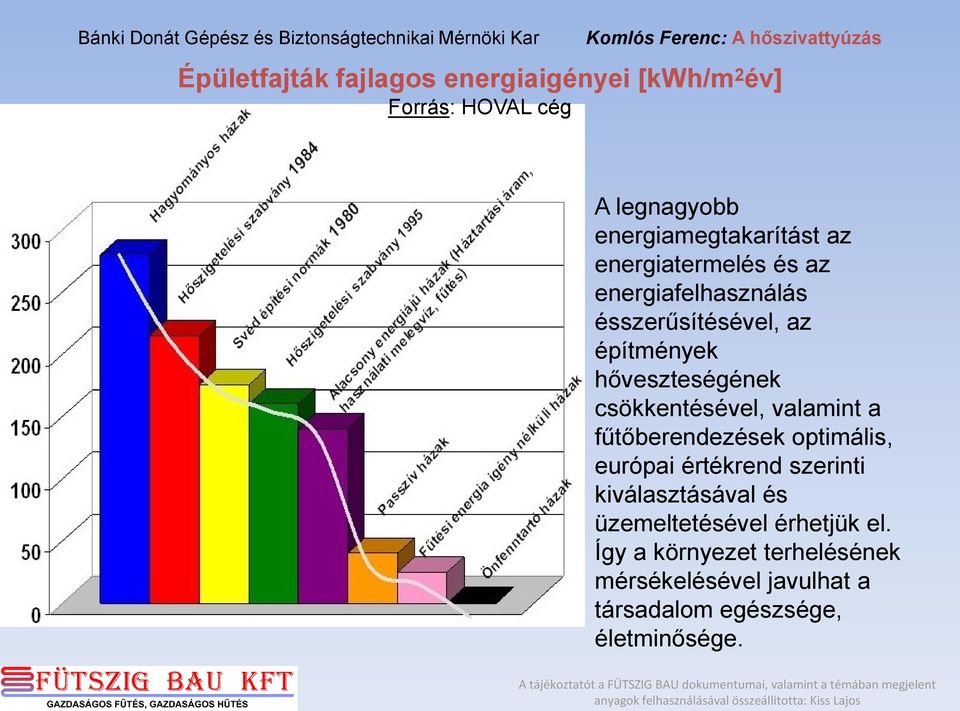

2 Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar Komlós Ferenc: A hőszivattyúzás Épületfajták fajlagos energiaigényei [kwh/m 2 év] Forrás: HOVAL cég A legnagyobb energiamegtakarítást az energiatermelés és az energiafelhasználás ésszerűsítésével, az építmények hőveszteségének csökkentésével, valamint a fűtőberendezések optimális, európai értékrend szerinti kiválasztásával és üzemeltetésével érhetjük el. Így a környezet terhelésének mérsékelésével javulhat a társadalom egészsége, életminősége. megjelent anyagok felhasználásával összeállította: Kiss Lajos

3 Energia felhasználás igény ésszerűsítése Cél: ne fogyasszon sokat az épület -megoldás: 1. épület szerkezet megfelelö kialakítása -homlokzat -nyílászáró -födémek 2.????? más?? A tájékoztatót a Fütszig Bau dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

4 a fűtési rendszer HŐLEADÓ befolyásolja a hőigényt A tájékoztatót a Fütszig Bau dokumentumai, valamint a témában

5 Mit jelent a felületfűtés/-hűtés fogalom? A felületfűtés/-hűtés elnevezés hűen kifejezi azt, hogy az épületen belül, sőt azon kívül is szinte bármilyen felülettel megoldhatók a fűtési és hűtési feladatok. Az egyes felületek elhelyezésétől és az üzemelési paraméterektől függően különböző arányú konvektív hőleadás, illetve hőelvonás alakul ki, az alábbi ábra szerint:.

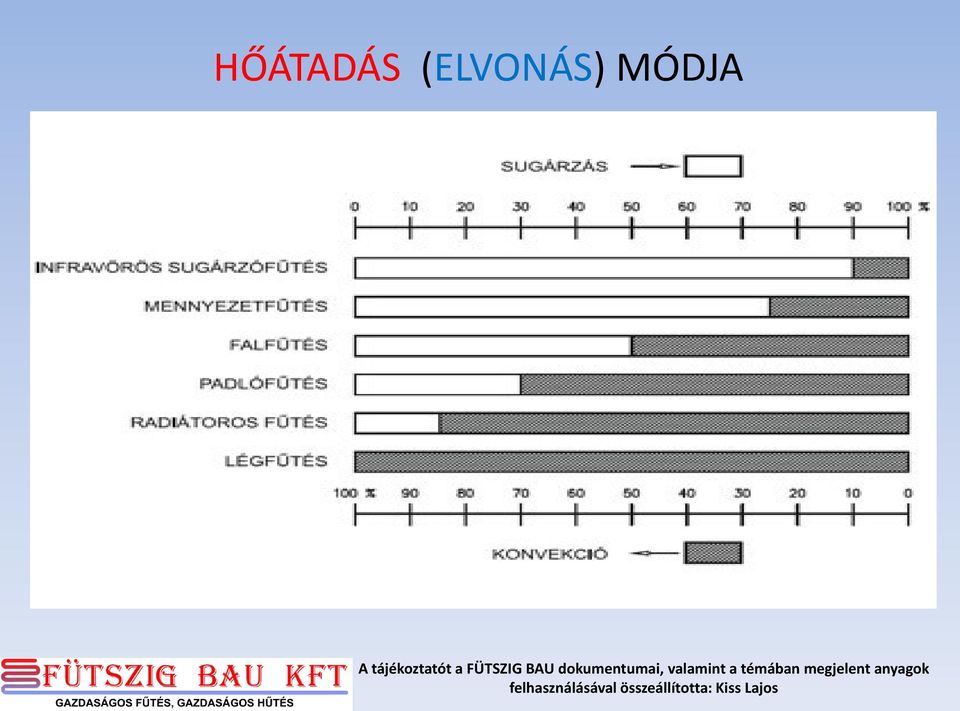

6 HŐÁTADÁS (ELVONÁS) MÓDJA megjelent anyagok felhasználásával összeállította: Kiss Lajos

7 A jobb hőszigetelés által lényegesen csökkenő fűtési-(hűtési) hőigény lehetővé teszi, hogy a hőközlés a helyiség felületén, pl. a mennyezeten, padlón vagy a határoló falon elhelyezett, alacsony hőmérsékletű felület fűtési- (hűtési) rendszerrel történjen Ezzel elérhető, hogy hőleadás szempontjából radiátorok beépítésére nem lesz szükség. megjelent anyagok felhasználásával összeállította: Kiss Lajos

8 Sugárzó fűtés esetén 2 3 C-kal alacsonyabb levegő hőmérséklet szükséges ugyanolyan hőérzet eléréséhez, mint konvektoros fűtés esetén %-kal kevesebb energia bevitelét igényli. Sugárzó fűtéssel egyenletesebb a hőleadás, nem fűtünk feleslegesen légteret.

9 A már hőszigetelt épületben utólag, de a felújításra kerülő és új épületben, lakásban egyidejűleg is elvégezhető olyan fűtéskorszerűsítés, amely további 18 %-kal kevesebb fűtési energiát igényel, tágasabb lakást és jobb közérzetet biztosít Láthatatlan fűtőtest a mennyezetben nem látszik csak fűt, vagy hűt, a mennyezetfűtés.

10 Mitől olcsóbb az üzemeltetés? megjelent anyagok felhasználásával összeállította: Kiss Lajos

11 Nézzük meg az egyéb fölösleges fűtést a konvekciónál! A légrétegződés a padló és a mennyezet között 4-5 C eltérést mutat, ez azt is jelenti, hogy jó nagy levegő tömeget értelmetlenül fűtünk ennyivel magasabb hőmérsékletre. Ha felületfűtést alkalmazunk, a sugárzó hőközlés miatt ez a tényező az energiamérlegünk megtakarítását azonnal a plusz 15 20% közé emeli. Hűtésnél ugyanolyan hőérzetünk lesz 3-4 C hőmérsékletcsökkenéssel, mint a konvekciós hőközléssel 7 C csökkentéssel.

12 A sugárzó fűtés egészségesebb!

13 Nem jön létre légmozgás, nem száll a por a lakásban, nem irritálja légzőszerveinket. Nem érzékeljük, honnan jön a hő, csak egyszerűen jól érezzük magunkat. Javítja a komfortérzetet, a gipszkarton borítás automatikusan részt vesz a helyiség páratartalmának szabályozásában.

14 Kevesebbet kell takarítani! Azzal, hogy nem mozog a levegő nem porosodik annyira a beltér. A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

15 Nagyobb lesz a lakás nincsenek radiátorok és ( optimális esetben) belső térben vezetett csövek.

16 Hűtési lehetőség hangtalanul a felület hűtésére is használható. Hideg közeg áramoltatása esetén a felület sugárzással hűt, nem fújja a levegőt, nem zörög a ventillátor, nem fogyaszt többlet áramot. A felülethűtés hangtalan légáramlás nélkül biztosítja a kellemes hőérzetet, s mindössze az az igénye, hogy 16 C-nál magasabb hőmérsékletű vizet juttassunk a rendszerbe, s akkor a párásodástól, kicsapódástól sem kell tartanunk

17 Építészeti szempontok Mi látszik? Konvekciónál: -hűtés esetén a fan coil kivezetője, a bevezető eltakarva, kifújó légcsatornák, továbbá a splitklímák berendezései, anemosztátok; csöveikkel, - fűtés esetén a radiátorok tömegükkel, függőleges és ferde porosodó felületükkel. Felülethűtésnél: semmi, csak a a vakolt vagy gipszkarton felület. Teret nem foglal el. Marad a kellemes hőérzet télen, nyáron.

18 45,0 hőmérséklet ( C) mennyezetfűtés felfűtési diagram 40/35 C, q=0,025kg/sec helyiség hőm."+2,5m-en" th1 ( C) 40,0 helyiség hőm."+0,4 m-en" th2 ( C) 35,0 30,0 25,0 20,0 fűtőfelület hőm "normál GK" ponton tf1 ( C) fűtőfelület hőm "grafitos GK" ponton tf2 ( C) fűtővíz előremenő hőm te ( C) 15,0 fűtővíz visszatérő hőm. tv ( C) 10,0 fűtővíz hőlépcsője Δt ( C) 5,0 0,0 0,0 20,0 40,0 60,0 80,0 100,0 120,0 140,0 160,0 180,0 200,0 220,0 fűtővíz középhőmérséklete tk ( C) idő ( min)

19 hőm( C) Q (W/m2) Felfűtés 50/40 C q= 0,0167 kg/sec 50,0 th1 ( C) tf1 ( C) 40,0 tf2 ( C) 30,0 te ( C) tv ( C) 20,0 Δt ( C) tk ( C) 10,0 0,0 0,0 10,0 20,0 30,0 40,0 50,0 idő(min)

20 Feltétel és egyéb előny: A sugárzó fűtés gazdaságos üzemeltetésének feltétele az alacsony hőmérsékletű fűtőközeg és a kis hőfoklépcső (40/35 C, 35/30 C).

21 A fűtött plafon által előidézett sugárzás következtében a padló 1 C-kal melegebb mint a helység levegője. A nagy felületet magába foglaló, egyenletes mennyezeti fűtés kellemes, enyhe hősugárzást nyújt és ezáltal egészséges, pormentes belső klímát teremt. Forrás: TU Dresden Institut für Thermodynamik und TGA

22 Miből áll a hőleadó rendszer?

23 A mennyezeti sík alá, acél szerkezetű tartóbordákra kerül a fűtőpanel, amely 2,0 cm hőszigetelésből (lehet tetszés szerint), a fűtéscsövek rögzítésére is alkalmas acéllemez hőtükörből és gipszkarton burkolólemezből áll. A csövek átmérője 12 mm, sűrűségük 10 cm. A szerkezet a belső magasságból mindössze 80 mm-t vesz igénybe, de 40 mm-be is szerelhető. Bármilyen födémszerkezetre rögzíthető. A gipszkarton felület tetszés szerinti felületkezelést kaphat. A mennyezetre lámpák megfelelő technológiával függeszthetők, figyelembe véve a fűtőcsövek helyét.

24 Tartószerkezet részei

25 -A rendszer cső anyaga növelt hőállóságú polietilén, melynek hőtechnikai és mechanikai tulajdonságai messzemenően kielégítik az igényeket (DIN16833) -A csövek átmérője 10x1,3; 12x1,3mm -A gerincvezetékek külső átmérője 20x2 mm. Ez a gerinc vezeték köti össze ahőtükör panelba illesztett, hőleadást végző csőregisztereket. -Egy regiszterbe 60 m 12x1,3 mm cső szerelhető. -Egy gerincvezetékre 4-6 regiszter köthető.

26 megjelent anyagok felhasználásával összeállította: Kiss Lajos Felhasznált anyagok, minősítések: A függesztés, tartószerkezet kialakítás gipszkarton burkolás minősített szárazépítési rendszer A fűtőpanel kialakítás és szerelés szabadalommal védett FÜTSZIG rendszer, ÉMI minősítéssel rendelkezik. A felhasznált csővezeték műanyag oxigéndiffúzió mentes, ÉMI minősítéssel rendelkezik.

27 megjelent anyagok felhasználásával összeállította: Kiss Lajos

28 FÜTSZIG BAU panel

29 Fűtő-hűtő panel szerkezete hőszigetelés hőtükör cső 40 mm gipszkarton

30 Társasház fűtő-hűtő álmennyezet tartószerkezet (befüggesztett álmennyezet dupla borda)

31 mennyezet fűtés-hűtés ( befüggesztett tartószerkezet)

32 Hőtükör rögzítése a tartószerkezetre (szimpla bordázás) 40 cm 27 mm 60 mm

33 Termoelektromos szabályzó Szerelt osztók golyóscsappal töltő- ürítő szelepekkel, auto mata légtelenítőkkel, ta rtóval, beépített tömegáram mérőkkel és termoelektromos szabályozók fogadására visszatérő szelepekkel réz kivitelben golyóscsap tömegáram mérő tartó visszatérő szelepek automata légtelenítő töltő-ürítő szelep

34 Felszerelt panel

35 Csővezeték befűzése a hőtükörbe

36 Csővezeték befűzése a hőtükörbe

37 Fűtőfelület csövezve, eltolt szinten

38 MENNYEZET SZINTEZÉS

39 megjelent anyagok felhasználásával összeállította: Kiss Lajos

40 megjelent anyagok felhasználásával összeállította: Kiss Lajos

41 megjelent anyagok felhasználásával összeállította: Kiss Lajos

42 megjelent anyagok felhasználásával összeállította: Kiss Lajos

43 Kész felület glettelve A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss Lajos

44 megjelent anyagok felhasználásával összeállította: Kiss Lajos

45 Mennyezet fűtés-hűtés terv

46 mennyezet fűtés-hűtés

47 Szerelés

48 Szerelés

49 Szerelés

50 Szerelés

51 Szerelés

52 Szerelés

53 Nyomás próba

54 Belsőépítészeti kialakítás mennyezet fűtés-hűtés

55 megjelent anyagok felhasználásával összeállította: Kiss Lajos

56

57 mennyezet fűtés-hűtés ( elszívás beépítése)

58

59 mennyezet fűtés-hűtés ( részleges beépítés)

60 tetőtéri mennyezet fűtés-hűtés

61 tetőtéri mennyezet fűtés-hűtés

62 Fűtővezeték-gericvezeték csatlakozás

63 mennyezet fűtés-hűtés

64 Vakolt falfűtés (nedves technológia)

65 Miről működtethető a Fűtszig bau felület fűtés-hűtés - Távfűtés esetén az épület hőközpontjáról; - Egyedi gázfűtés esetén kondenzációs gázkazánról; - Bármilyen alternatív energiával működő hőszivattyúról, kazánról.

66 Távfűtéses lakásoknál A rendszer jól alkalmazható, a megfelelő előremenő fűtőközeg a hőközpont kismértékű átalakításával biztosítható. Mindenki nyer: - felhasználó (olcsóbb) -hőszolgáltató (kisebb hálózati veszteség)

67

68

69

70 megjelent anyagok felhasználásával összeállította: Kiss Lajos

71

72 Egyedi gázfűtéses lakásoknál A rendszer lakásonként alkalmazható, a megfelelő előremenő fűtőközeg kondenzációs kazánnal biztosítható, amely további % gázfogyasztás csökkenést eredményez. Eltűnik a konvektor, eltünnek a csövek.

73 Hőközpont panellakásban ( fűt-hűt)

74 Hőközpont panellakásban ( fűt-hűt)

75 Hőközpont panellakásban ( fűt-hűt)

76

77 Hőközpont panellakásban ( fűt-hűt)

78 alapadatok cső Ø 12x1,3 mm (D k, falv, D b ) 12,00 1,30 9,40 víztérfogat 1 m csőben 0,69 dl víz csőhossz 1 m2 felületben 12,00 m cső víztérfogat 1 m2 felületben 8,32 dl víz cső Ø 20x2 mm (D k,falv,d b ) 20,00 2,00 16,00 víztérfogat 1 m csőben 2,01 dl víz cső Ø 25x2,5 mm (D k, falv, D b ) 25,00 2,50 20,00 víztérfogat 1 m csőben 3,14 dl víz cső Ø 32x3 mm (D k, falv, D b ) 32,00 3,00 26,00 víztérfogat 1 m csőben 5,31 dl víz

79 megjelent anyagok felhasználásával összeállította: Kiss Lajos Különösen előnyösen alkalmazható iparosított technológiával épült lakásoknál, ahol az elavult fűtési rendszer teljes felújítása indokolt. rendszer beépítésével egy gazdaságosabban üzemeltethető láthatatlan és hallhatatlan működésű, nagyobb komfortérzetet biztosító fűtés-hűtés birtokába jutunk. Időjárástól függetlenül szervezhető a kivitelezés, mert az új rendszer kiépítése idején a régi szinte végig üzemelhet.

80 A hőközponttól a felszálló vezetékek a lépcsőházakban kerülnek vezetésre, (a lakásokban függőleges vezeték nincs) és az álmennyezeti síkban kerülnek szétosztásra. A lakások egyenként elzárhatók, mérhetők és szabályozhatók. Igény szerint helyiségenkénti szabályozás is megoldható.

81 További előny, felhasználási lehetőség: lakások közötti hőszigetelés javítása (igazságosabb fogyasztás, mérés, fizetés) -PENÉSZEDÉS MEGELŐZÉS -LOKÁLIS FŰTÉS- HŰTÉS -BELSŐÉPÍTÉSZETI MEGOLDÁSOK

82 szigeteletlen fal x méret: 7,00 m y méret: 2,7m Rétegtervi hőátbocsátási tényező: Hőátbocsátási tényező: U 1 2,58W/m 2 K 2,58W/m 2 K Panel lakás válaszfal hővesztesége 1. Belső fal előtéttel: Típusa: x méret: y méret: Hőátbocsátási tényező: U 2 szigetelt fal belső fal (fütött terek között) 7,00 m 2,7 m 0,58W/m 2 K SZERKEZET d (cm) U [W/m2K] A[m 2 ] q[w/h] Q[Wh/év] Ft/év Költség Ft Megt. év SZIGETELETLEN FAL 19 2,58 7,00 195, SZIGETELT FAL 27 0,58 7,00 43, megtakarítás es lakás t 1 20 C t 11 16,00 C 2-es lakás t 2 24 C t 21 24,00 C ,5 szigeteletlen Q 1 =(t 2 -t 1 )*x*y*u 1 = 195,05 Wh kWó szigetelt Q 2 =(t 2 -t 1 )*x*y*u 2 = 43,85Wh kWó megtakarítás kWó

83 Szerelt falfűtés

84 Szerelt falfűtés

85 Szerelt falfűtés

86 Belsőépítészeti kialakítás mennyezet fűtés-hűtés

87 Belsőépítészeti kialakítás mennyezet fűtés-hűtés

88 Belsőépítészeti kialakítás mennyezet fűtés-hűtés

89 Belsőépítészeti kialakítás mennyezet fűtés-hűtés

90 ÖSSZEFOGLALVA: A FELÜLETFŰTÉS MINDEN RENDSZERHEZ ELŐNYÖS, HŐLEADÓKÉNT VALÓ BEÉPÍTÉSRE AZ ALÁBBI GRAFIKONOK SZERINT FOKOZATOSSÁG-EGYMÁSRA ÉPÜLÉS! megjelent anyagok felhasználásával összeállította: Kiss Lajos

91 FŰTÉS KÖLTSÉG ÉS MEGTAKARÍTÁS %-OS MEGOSZLÁSA 100% 90% 80% 70% 0% 16% 15% 31% 40% 67% % megtak 60% 50% 40% 30% 100% 84% 85% 69% 60% 100% távf 20% 10% 33% 0%

92 31% KÖLTSÉG 120% FÜTÉS-HÜTÉS KTSG ÉS MEGTAKARÍTÁS SZÁZALÉKOSAN KÜLÖNBÖZŐ MEGOLDÁSOK ESETÉN (100 % ktsg TÁVFŰTÉS RADIÁTORRAL) 100% 80% 60% 40% 20% 0% MEGTAKARÍTÁS 100% KÖLTSÉG 13% MEGTAKARÍTÁS 87% KÖLTSÉG 13% MEGTAKARÍTÁS 26% MEGTAKARÍTÁS 34% MEGTAKARÍTÁS 87% KÖLTSÉG 74% KÖLTSÉG 66% KÖLTSÉG 69% MEGTAKARÍTÁS 0% távfűtés mennyezet,távhő radiátor,gázk.hk radiátor, kond.gázk.hk mennyezet,kond.gázk.hk mennyezet,lev.hősziv A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával összeállította: Kiss

93 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával

94 RÁADÁS A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával

95 PANEL HŐKÉP A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával

96 A tájékoztatót a Linner-Fűtszig dokumentumai, valamint a témában Kapcsolat A témában segítséget nyújt és készséggel áll az Ön rendelkezésére, partnereivel együtt: Székesfehérvár, Borszéki u.39. telephely: Hosszúsétatér 1 Telefon: mob: web:

97 Köszönöm a figyelmet! megjelent anyagok felhasználásával összeállította: Kiss Lajos

98 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával

99 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával

100 A tájékoztatót a FÜTSZIG BAU dokumentumai, valamint a témában megjelent anyagok felhasználásával
