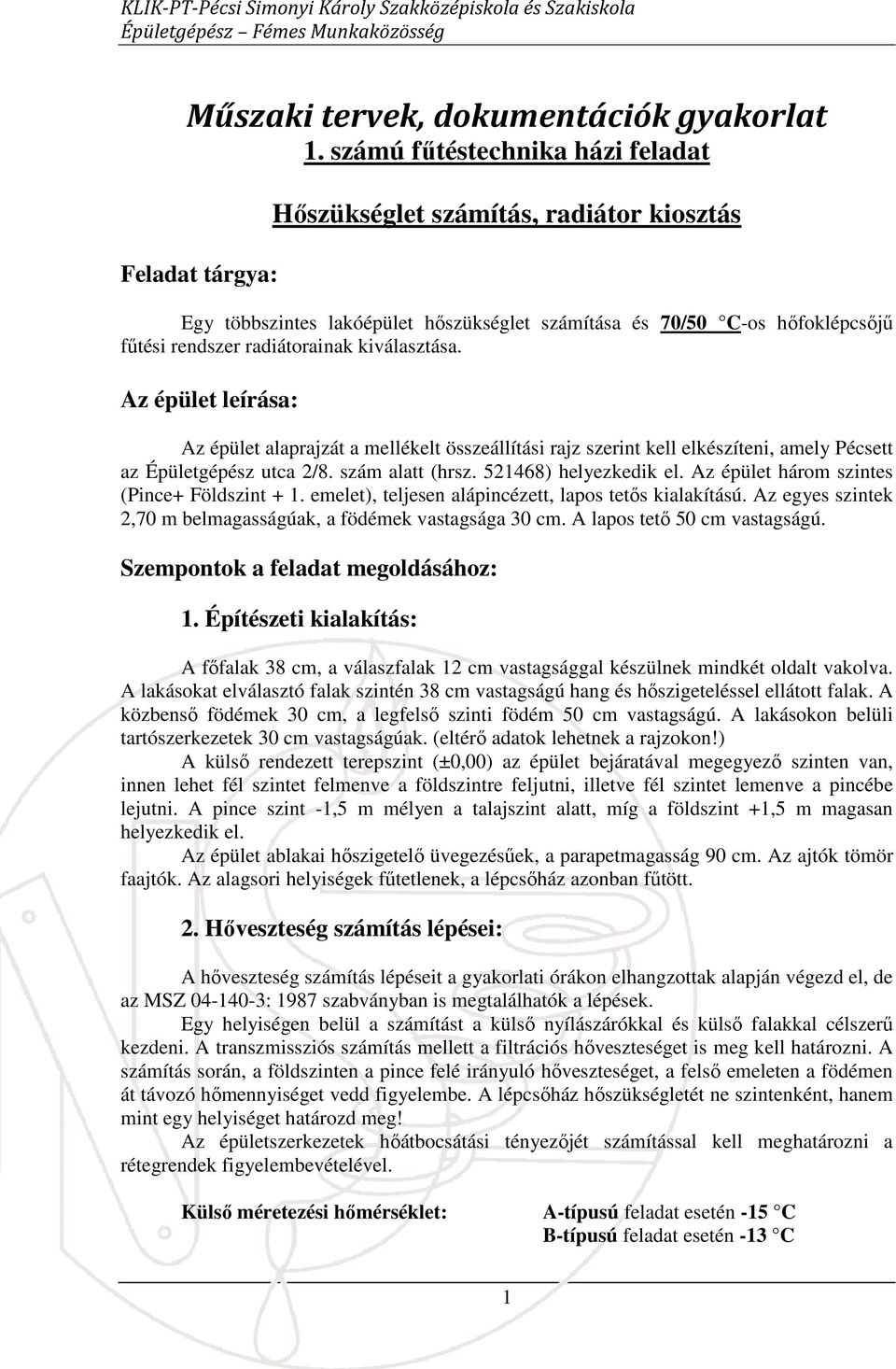

1 Műszaki tervek, dokumentációk gyakorlat 1. számú fűtéstechnika házi feladat Feladat tárgya: Hőszükséglet számítás, radiátor kiosztás Egy többszintes lakóépület hőszükséglet számítása és 70/50 C-os hőfoklépcsőjű fűtési rendszer radiátorainak kiválasztása. Az épület leírása: Az épület alaprajzát a mellékelt összeállítási rajz szerint kell elkészíteni, amely Pécsett az Épületgépész utca 2/8. szám alatt (hrsz ) helyezkedik el. Az épület három szintes (Pince+ Földszint + 1. emelet), teljesen alápincézett, lapos tetős kialakítású. Az egyes szintek 2,70 m belmagasságúak, a födémek vastagsága 30 cm. A lapos tető 50 cm vastagságú. Szempontok a feladat megoldásához: 1. Építészeti kialakítás: A főfalak 38 cm, a válaszfalak 12 cm vastagsággal készülnek mindkét oldalt vakolva. A lakásokat elválasztó falak szintén 38 cm vastagságú hang és hőszigeteléssel ellátott falak. A közbenső födémek 30 cm, a legfelső szinti födém 50 cm vastagságú. A lakásokon belüli tartószerkezetek 30 cm vastagságúak. (eltérő adatok lehetnek a rajzokon!) A külső rendezett terepszint (±0,00) az épület bejáratával megegyező szinten van, innen lehet fél szintet felmenve a földszintre feljutni, illetve fél szintet lemenve a pincébe lejutni. A pince szint -1,5 m mélyen a talajszint alatt, míg a földszint +1,5 m magasan helyezkedik el. Az épület ablakai hőszigetelő üvegezésűek, a parapetmagasság 90 cm. Az ajtók tömör faajtók. Az alagsori helyiségek fűtetlenek, a lépcsőház azonban fűtött. 2. Hőveszteség számítás lépései: A hőveszteség számítás lépéseit a gyakorlati órákon elhangzottak alapján végezd el, de az MSZ : 1987 szabványban is megtalálhatók a lépések. Egy helyiségen belül a számítást a külső nyílászárókkal és külső falakkal célszerű kezdeni. A transzmissziós számítás mellett a filtrációs hőveszteséget is meg kell határozni. A számítás során, a földszinten a pince felé irányuló hőveszteséget, a felső emeleten a födémen át távozó hőmennyiséget vedd figyelembe. A lépcsőház hőszükségletét ne szintenként, hanem mint egy helyiséget határozd meg! Az épületszerkezetek hőátbocsátási tényezőjét számítással kell meghatározni a rétegrendek figyelembevételével. Külső méretezési hőmérséklet: A-típusú feladat esetén -15 C B-típusú feladat esetén -13 C 1

2 Belső méretezési hőmérsékletek: A-típus: B-típus: Szoba/nappali 21 C 22 C Konyha 16 C 16 C Fürdőszoba 24 C 24 C WC 18 C 18 C Előszoba 16 C 17 C Lépcsőház 16 C 16 C Pince 10 C 10 C Légcsereszámok: (N) Szoba/Nappali/Előtér: 0,7 1/h Többi helyiség: 2 1/h Külső nyílászáróval rendelkező helyiség esetén a légcsere a szabad térből, míg belsőterű helyiségeknél a szomszédos helyiségből történik. Az épülethatároló szerkezetek minőségét, az egyes rétegek felépítése: Az egyes ismert szerkezetek hőátbocsátási tényezői: Szerkezet neve: Hőátbocsátási tényező: [W/m 2 K] Ablak 1,3 Főbejárati ajtó (lépcsőház) 1,8 Lakás bejárati ajtó 2,5 Beltéri ajtó 2,8 Szerkezet megnevezés Réteg megnevezése Vastagság [cm] λ [W/mK] Külső fal LB-KNAUF Extra színező 0,3 LB-KNAUF Univerzális alapozó 0,003 LB-KNAUF Thermofix ragasztóhab 0,5 AT-H2 polisztirol lemez 6 LB-KNAUF ragasztótapasz 0,3 B30-as tégla 30 Javított mészvakolat 1 Belső fal 38 (lakások közt) Baumit gipszes glett fehér 0,1 SILKA V-120 burkoló tégla 12 Ursa ELF üveggyapot filc 5 SILKA-HM 200 NF+GT 20 Baumit gipszes glett fehér 0,1 Belső válaszfal 12 cm Baumit gipszes glett fehér 0,1 SILKA V Baumit gipszes glett fehér 0,1 2

3 Szerkezet megnevezés Réteg megnevezése Vastagság [cm] λ [W/mK] Belső teherhordó fal 30 cm Baumit gipszes glett fehér 0,1 SILKA-HML 300 NF+GT 30 Baumit gipszes glett fehér 0,1 Közbenső födém Kerámia járólap 0.6 Ágyazóhabarcs 1.4 Ursa ELF üveggyapot filc 5 POROTHERM födém 6cm felbeton 23 Mészvakolat 1 Pincefödém Kerámia járólap 0.6 Ágyazóhabarcs 1.4 POROTHERM födém 4cm felbeton 21 LB-KNAUF AT-H2 polisztirol l. 5 LB-KNAUF belső alapvakolat 1 Tetőfödém Elastovill E-PV 4 S/K 0,4 Lejtéskiképzés N4 10 Kőzetgyapot 190 kg/m3 15 Villox O-Al+VC 4 T/K 0,4 POROTHERM födém 6cm felbeton 23 Mészvakolat 1 3. Fűtőtestek megválasztása, elhelyezése, kiosztása Fűtőtestként acéllemez lapradiátort kell beépíteni. A kis hőveszteségű fürdőszobában tervezhető esetleg törölközőszárító. A fűtőtest kiosztás előtt el kell dönteni a fűtővíz méretezési hőfoklépcső értékeit. Javasolt a teljesítmény függvényében az alábbi méretezési hőfoklépcső használata: Q < 700 W t e /t v = 70/65 C t = 5 C 700 W Q 1500 W t e /t v = 70/60 C t = 10 C 1500 W Q t e /t v = 70/50 C t = 20 C A fűtőtest teljesítményének meghatározásánál figyelembe kell venni a hőfokkülönbség és a beépítés teljesítménymódosító hatását is. Külön figyelmet kell fordítani a helyiségek berendezhetőségére, lakhatóságára. Az ajtó teljes nyithatóságát megakadályozhatja a rossz helyre tervezett radiátor. A hőleadók bekötővezetékeit és a felszálló vezetékeket is úgy kell elhelyezni, hogy az ablak nyitását vagy a bútorozhatóságot ne akadályozzák. 4. Feladat beadási formátuma A feladatot A4-es formátumban, összetűzve nyomtatott vagy kézzel (olvashatóan) írott formában kell beadni. A lapokat 10 mm-es kerettel, a táblázatokat kitöltött fejléccel kell ellátni. Mindent részletezni kell, pontokba szedve a számítás menetét, méretezési táblázatokat mellékletben hozzácsatolva. A feladat borítója mellékelten kiadásra kerül. A teljes számítás elvégezhető papír alapon kézzel, vagy a gyakorlati órákon bemutatott szoftver segítségével. Beadási határidő:... Pécs, november 04. ph. Németh Szabolcs mérnöktanár 3

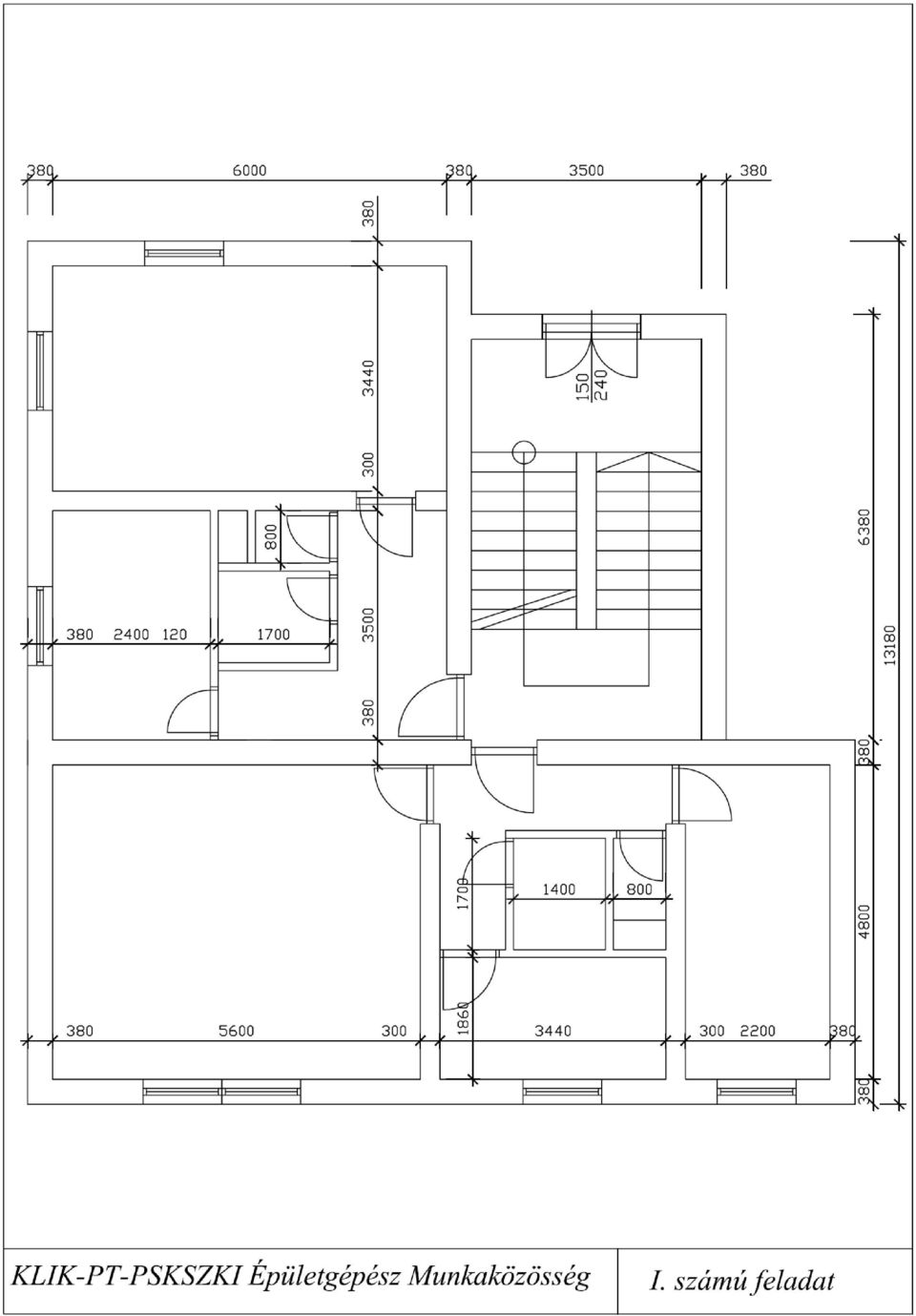

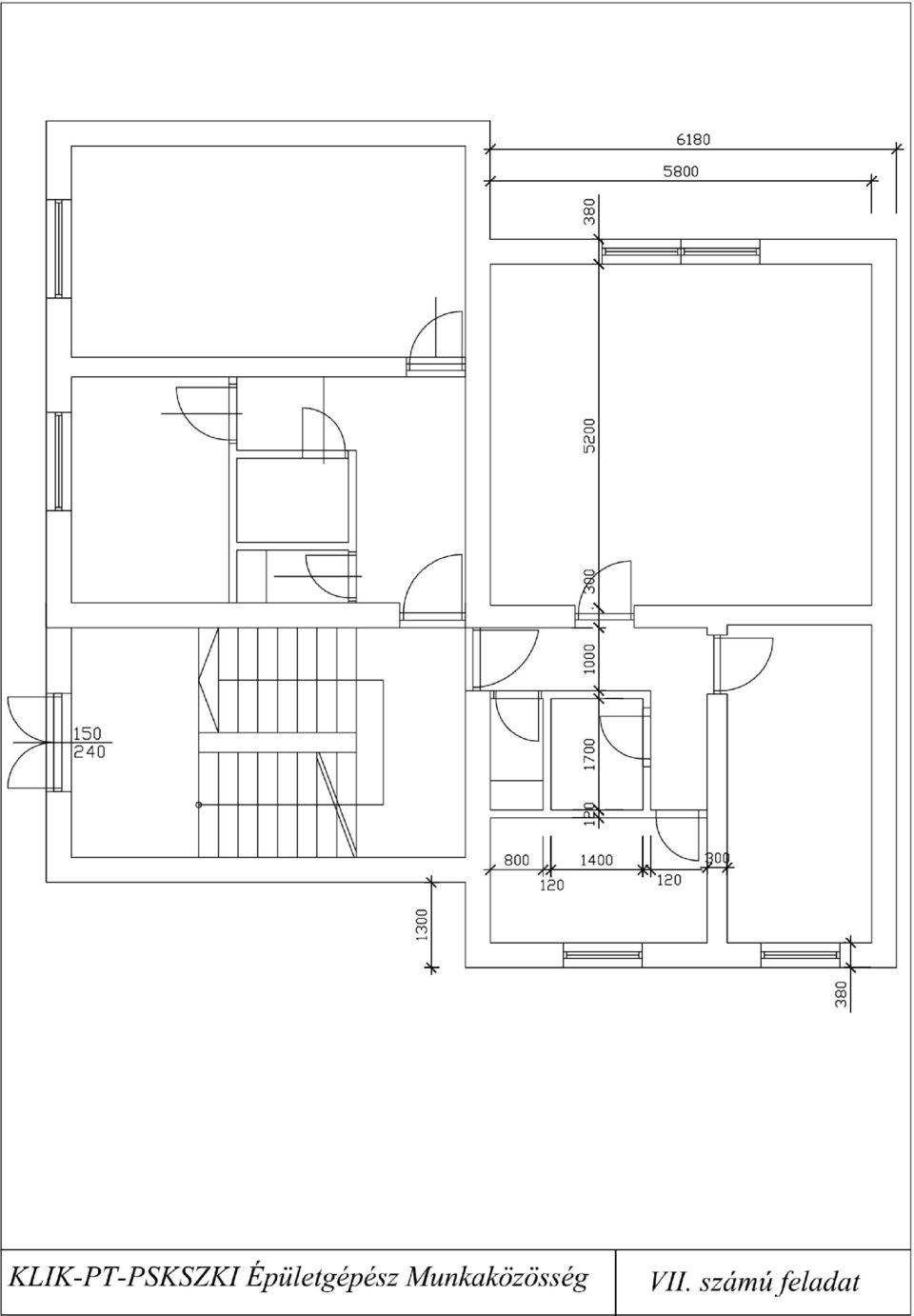

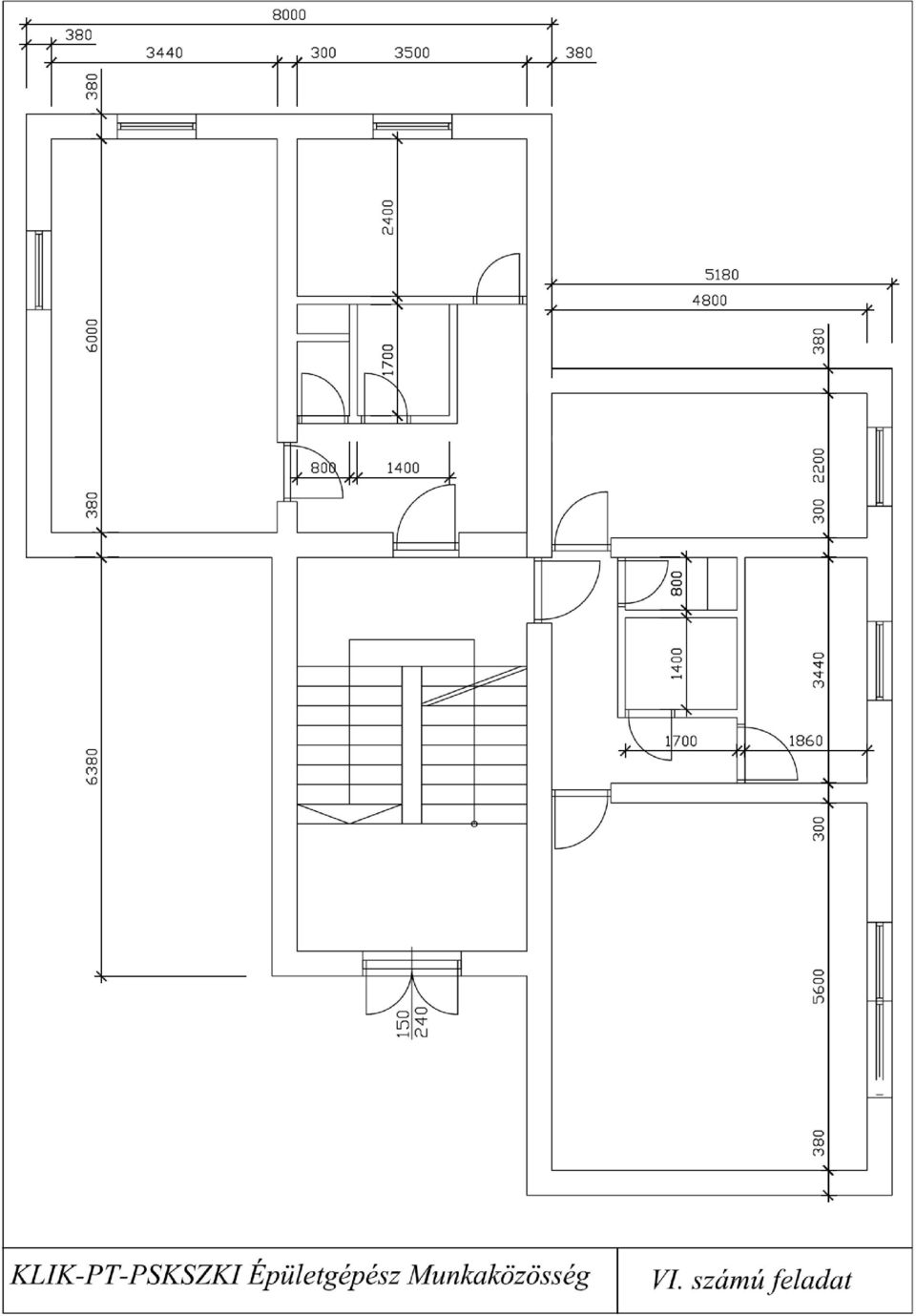

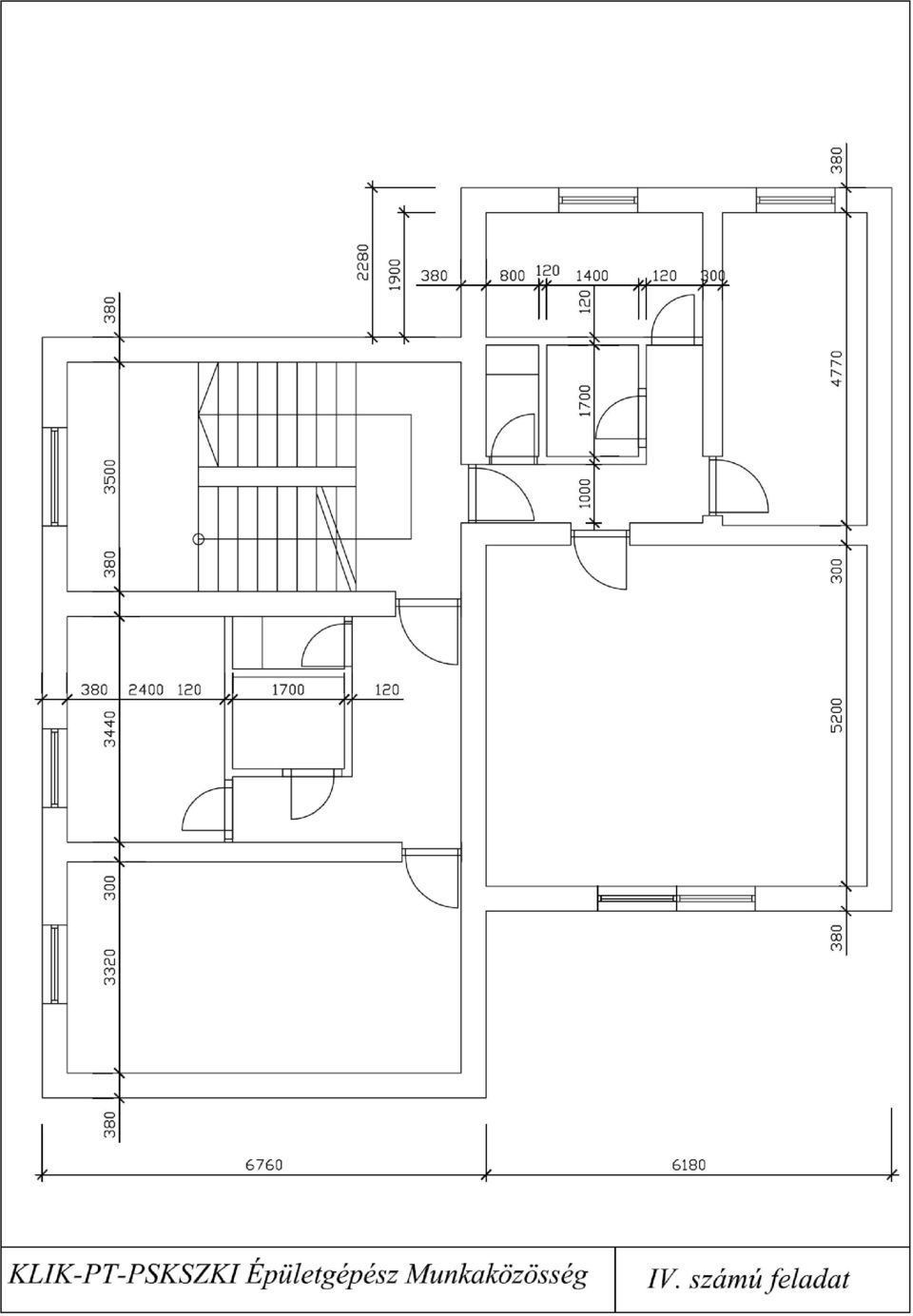

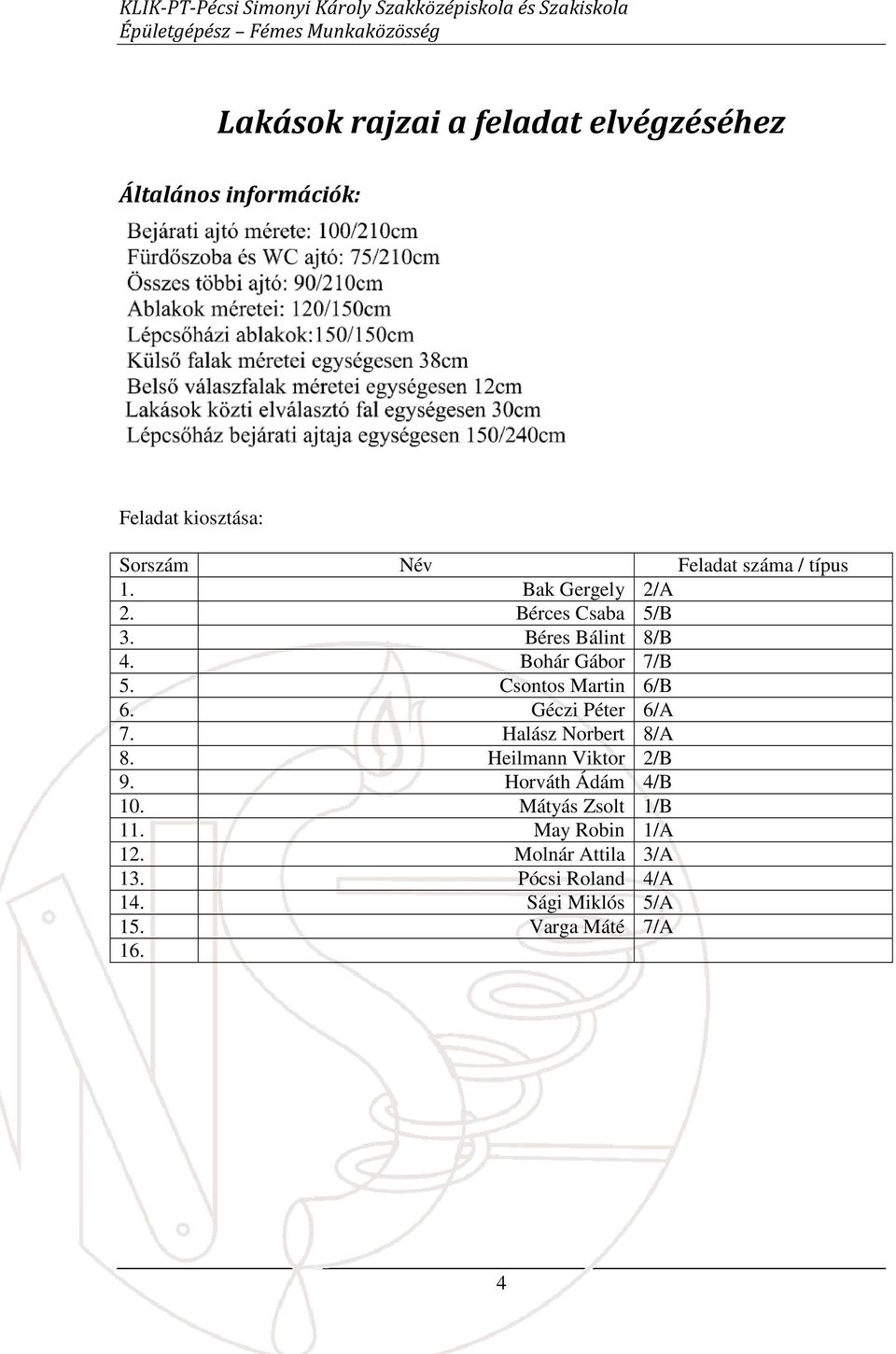

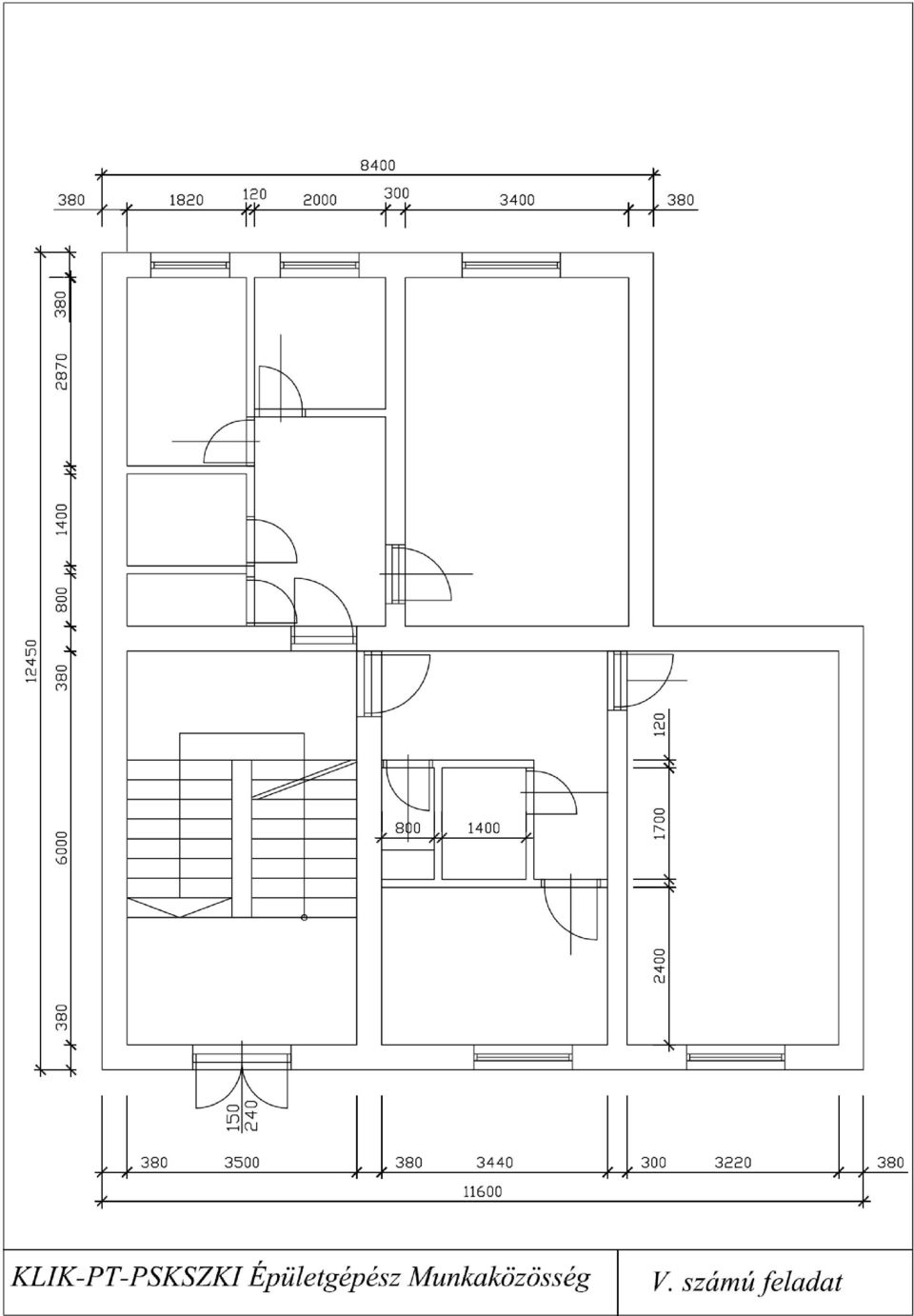

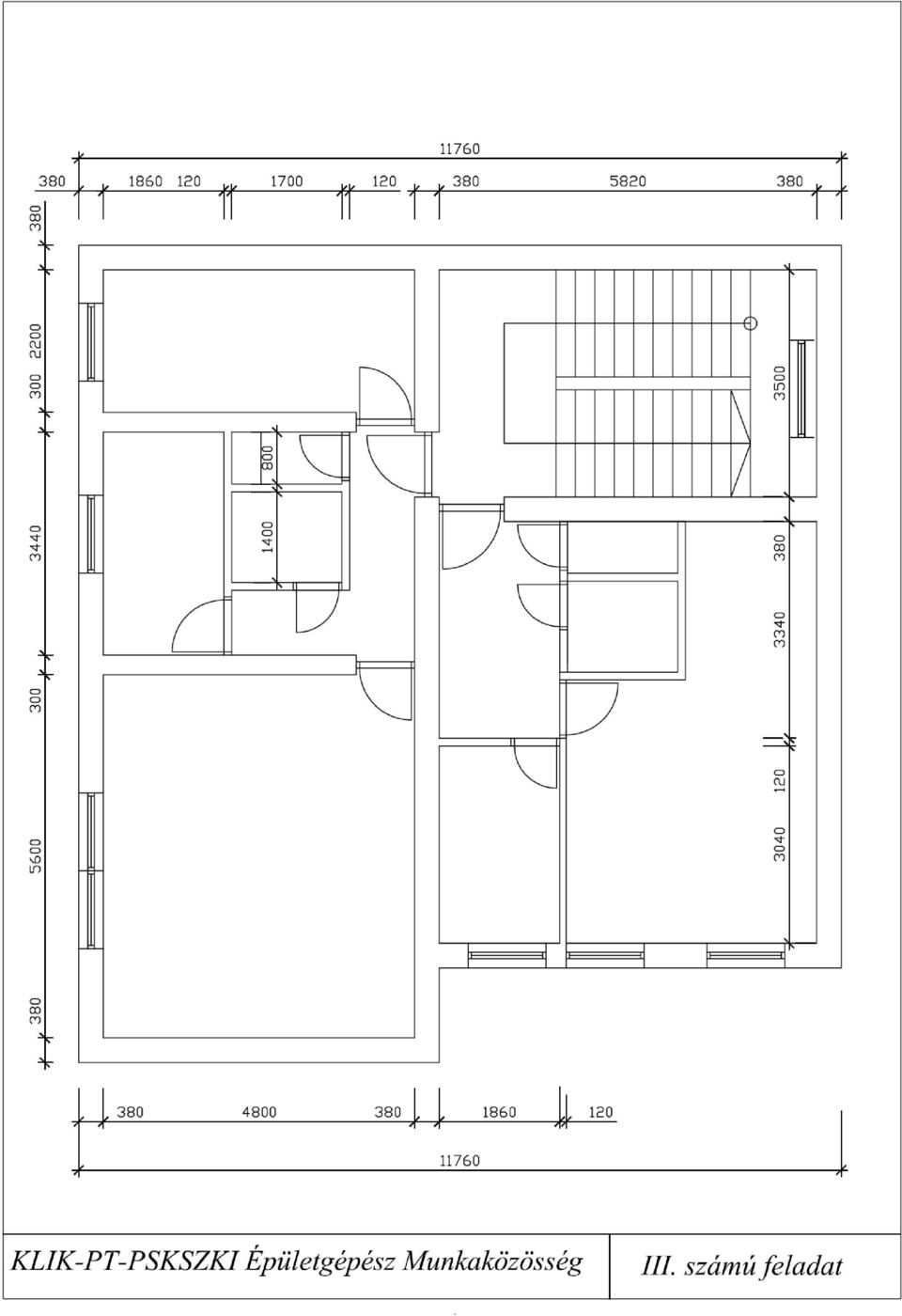

4 Lakások rajzai a feladat elvégzéséhez Általános információk: Feladat kiosztása: Sorszám Név Feladat száma / típus 1. Bak Gergely 2/A 2. Bérces Csaba 5/B 3. Béres Bálint 8/B 4. Bohár Gábor 7/B 5. Csontos Martin 6/B 6. Géczi Péter 6/A 7. Halász Norbert 8/A 8. Heilmann Viktor 2/B 9. Horváth Ádám 4/B 10. Mátyás Zsolt 1/B 11. May Robin 1/A 12. Molnár Attila 3/A 13. Pócsi Roland 4/A 14. Sági Miklós 5/A 15. Varga Máté 7/A 16. 4

5 5

6 6

7 7

8 8

9 9

10 10

11 11

12 12

13 13
