DRAIN MÛANYAG FOLYÓKA RENDSZEREK
|
|
|
- Zalán Bogdán
- 8 évvel ezelőtt
- Látták:
Átírás
1 DRAIN MÛANYAG FOLYÓKA RENDSZEREK

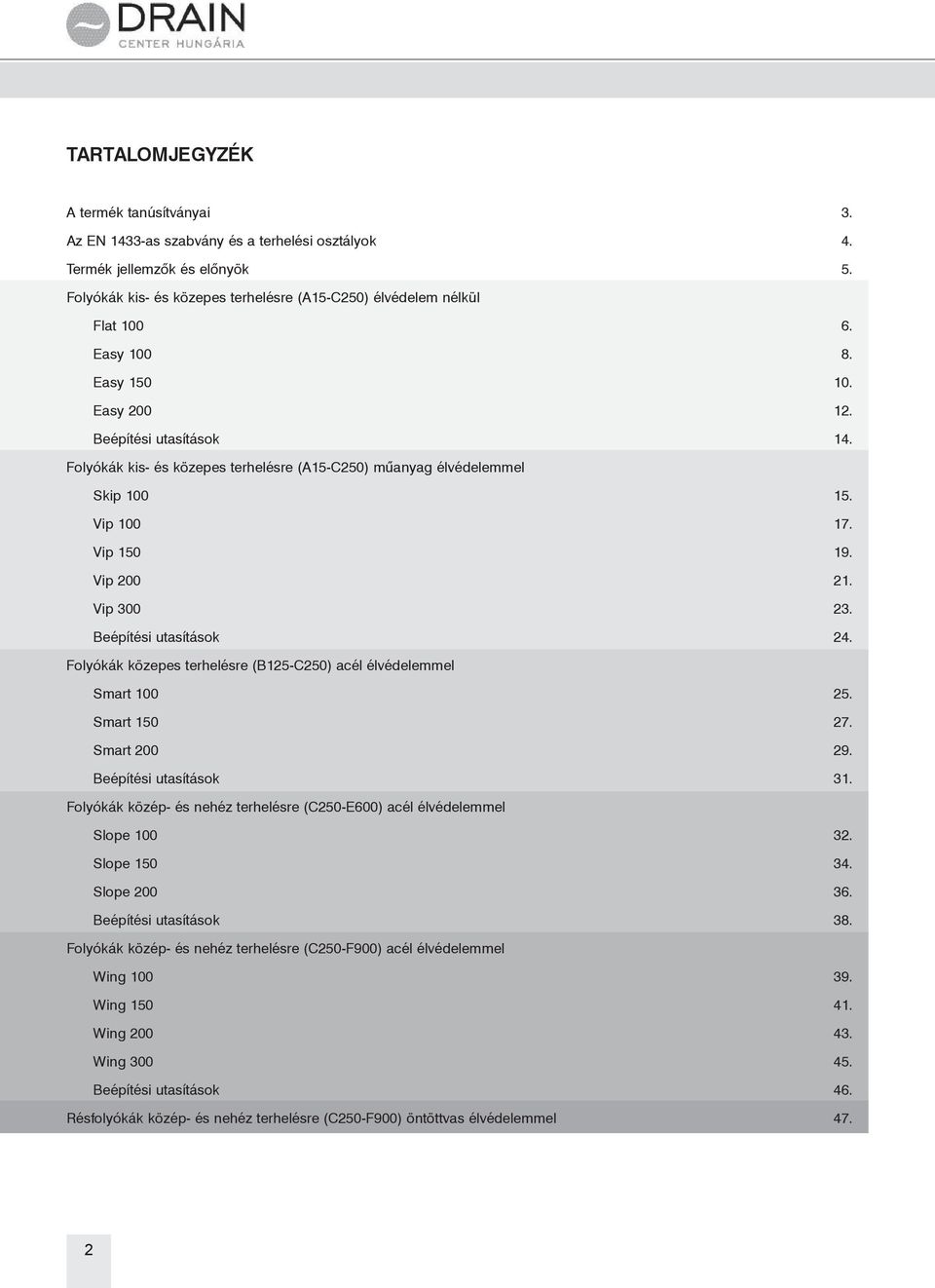

2 TARTALOMJEGYZÉK A termék tanúsítványai 3. Az EN 1433-as szabvány és a terhelési osztályok 4. Termék jellemzõk és elõnyök 5. Folyókák kis- és közepes terhelésre (A15-C250) élvédelem nélkül Flat Easy Easy Easy Beépítési utasítások 14. Folyókák kis- és közepes terhelésre (A15-C250) mûanyag élvédelemmel Skip Vip Vip Vip Vip Beépítési utasítások 24. Folyókák közepes terhelésre (B125-C250) Smart Smart Smart Beépítési utasítások 31. Folyókák közép- és nehéz terhelésre (C250-E600) Slope Slope Slope Beépítési utasítások 38. Folyókák közép- és nehéz terhelésre (C250-F900) Wing Wing Wing Wing Beépítési utasítások 46. Résfolyókák közép- és nehéz terhelésre (C250-F900) öntöttvas élvédelemmel 47. 2

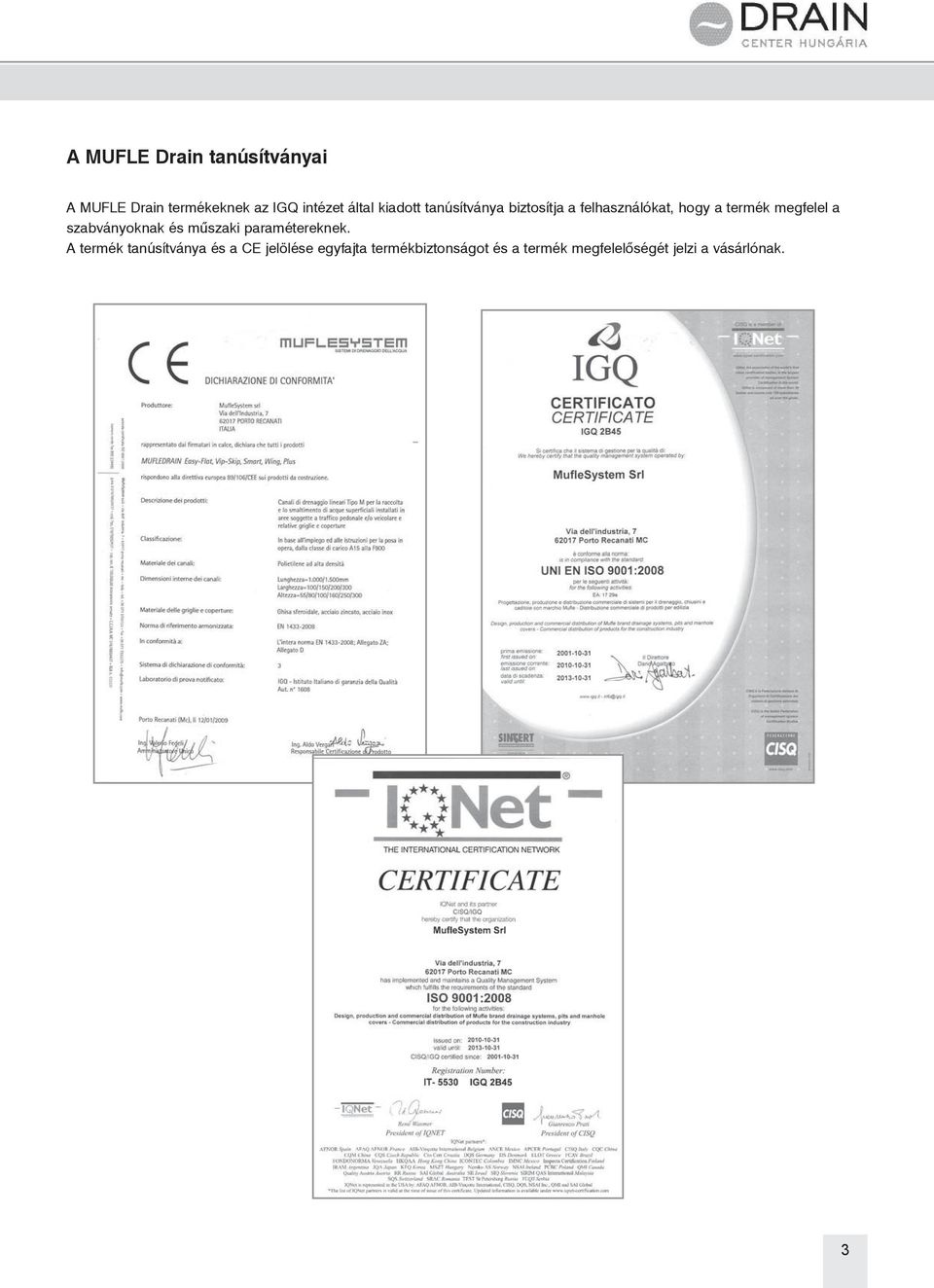

3 A MUFLE Drain tanúsítványai A MUFLE Drain termékeknek az IGQ intézet által kiadott tanúsítványa biztosítja a felhasználókat, hogy a termék megfelel a szabványoknak és műszaki paramétereknek. A termék tanúsítványa és a CE jelölése egyfajta termékbiztonságot és a termék megfelelőségét jelzi a vásárlónak. 3

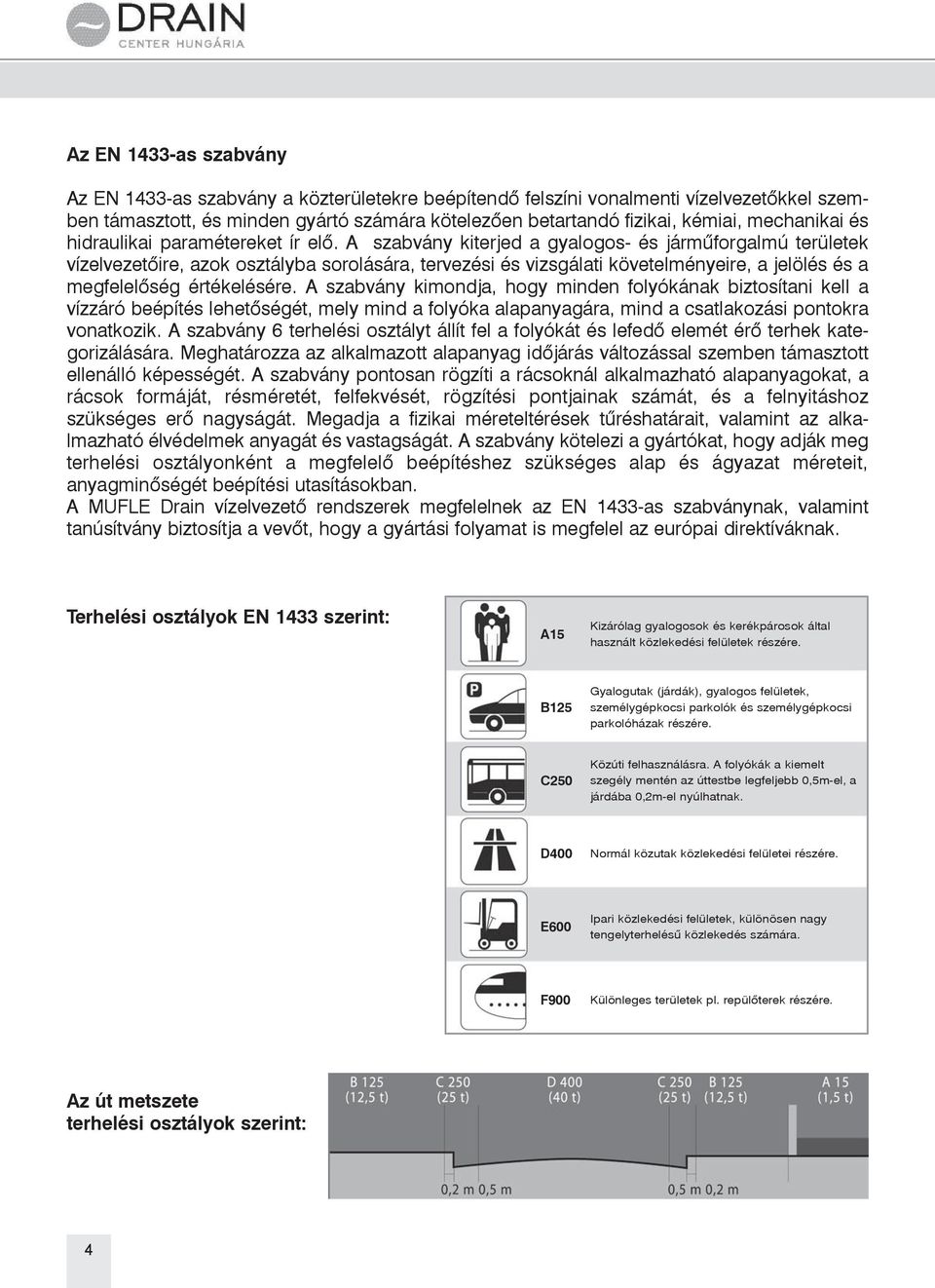

4 Az EN 1433-as szabvány Az EN 1433-as szabvány a közterületekre beépítendő felszíni vonalmenti vízelvezetőkkel szemben támasztott, és minden gyártó ára kötelezően betartandó fizikai, kémiai, mechanikai és hidraulikai paramétereket ír elő. A szabvány kiterjed a gyalogos- és járműforgalmú területek vízelvezetőire, azok osztályba sorolására, tervezési és vizsgálati követelményeire, a jelölés és a megfelelőség értékelésére. A szabvány kimondja, hogy minden folyókának biztosítani kell a vízzáró beépítés lehetőségét, mely mind a folyóka alapanyagára, mind a csatlakozási pontokra vonatkozik. A szabvány 6 terhelési osztályt állít fel a folyókát és lefedő elemét érő terhek kategorizálására. Meghatározza az alkalmazott alapanyag időjárás változással szemben támasztott ellenálló képességét. A szabvány pontosan rögzíti a rácsoknál alkalmazható alapanyagokat, a rácsok formáját, résméretét, felfekvését, rögzítési pontjainak át, és a felnyitáshoz szükséges erő nagyságát. Megadja a fizikai méreteltérések tűréshatárait, valamint az alkalmazható élvédelmek anyagát és vastagságát. A szabvány kötelezi a gyártókat, hogy adják meg terhelési osztályonként a megfelelő beépítéshez szükséges alap és ágyazat méreteit, anyagminőségét beépítési utasításokban. A MUFLE Drain vízelvezető rendszerek megfelelnek az EN 1433-as szabványnak, valamint tanúsítvány biztosítja a vevőt, hogy a gyártási folyamat is megfelel az európai direktíváknak. Terhelési osztályok EN 1433 szerint: A15 Kizárólag gyalogosok és kerékpárosok által használt közlekedési felületek részére. B125 Gyalogutak (járdák), gyalogos felületek, személygépkocsi parkolók és személygépkocsi parkolóházak részére. C250 Közúti felhasználásra. A folyókák a kiemelt szegély mentén az úttestbe legfeljebb 0,5m-el, a járdába 0,2m-el nyúlhatnak. D400 Normál közutak közlekedési felületei részére. E600 Ipari közlekedési felületek, különösen nagy tengelyterhelésû közlekedés ára. F900 Különleges területek pl. repülõterek részére. Az út metszete terhelési osztályok szerint: 4

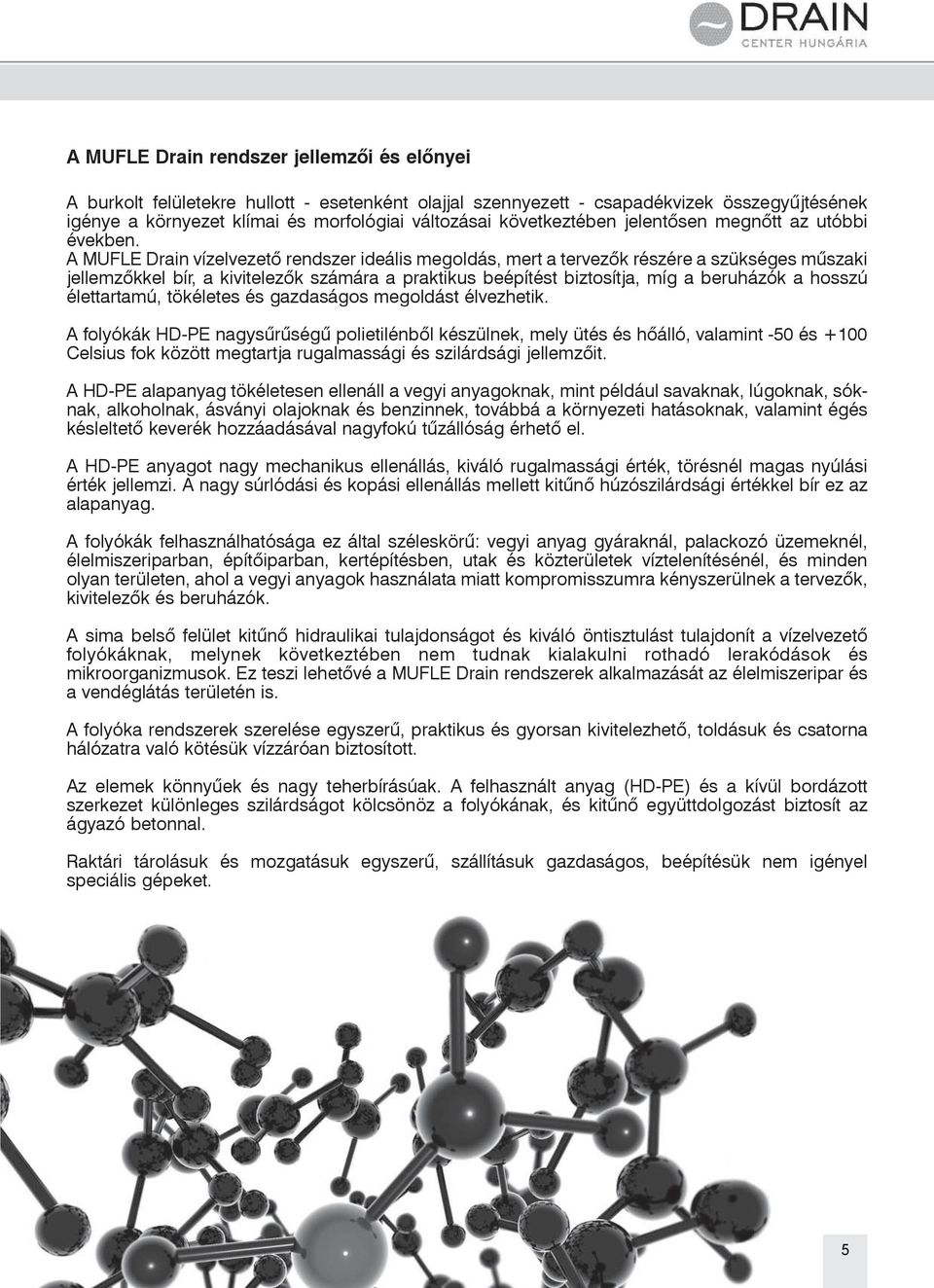

5 A MUFLE Drain rendszer jellemzõi és elõnyei A burkolt felületekre hullott - esetenként olajjal szennyezett - csapadékvizek összegyűjtésének igénye a környezet klímai és morfológiai változásai következtében jelentősen megnőtt az utóbbi években. A MUFLE Drain vízelvezető rendszer ideális megoldás, mert a tervezők részére a szükséges műszaki jellemzőkkel bír, a kivitelezők ára a praktikus beépítést biztosítja, míg a beruházók a hosszú élettartamú, tökéletes és gazdaságos megoldást élvezhetik. A folyókák HD-PE nagysűrűségű polietilénből készülnek, mely ütés és hőálló, valamint -50 és +100 Celsius fok között megtartja rugalmassági és szilárdsági jellemzőit. A HD-PE alapanyag tökéletesen ellenáll a vegyi anyagoknak, mint például savaknak, lúgoknak, sóknak, alkoholnak, ásványi olajoknak és benzinnek, továbbá a környezeti hatásoknak, valamint égés késleltető keverék hozzáadásával nagyfokú tűzállóság érhető el. A HD-PE anyagot nagy mechanikus ellenállás, kiváló rugalmassági érték, törésnél magas nyúlási érték jellemzi. A nagy súrlódási és kopási ellenállás mellett kitűnő húzószilárdsági értékkel bír ez az alapanyag. A folyókák felhasználhatósága ez által széleskörű: vegyi anyag gyáraknál, palackozó üzemeknél, élelmiszeriparban, építőiparban, kertépítésben, utak és közterületek víztelenítésénél, és minden olyan területen, ahol a vegyi anyagok használata miatt kompromisszumra kényszerülnek a tervezők, kivitelezők és beruházók. A sima belső felület kitűnő hidraulikai tulajdonságot és kiváló öntisztulást tulajdonít a vízelvezető folyókáknak, melynek következtében nem tudnak kialakulni rothadó lerakódások és mikroorganizmusok. Ez teszi lehetővé a MUFLE Drain rendszerek alkalmazását az élelmiszeripar és a vendéglátás területén is. A folyóka rendszerek szerelése egyszerű, praktikus és gyorsan kivitelezhető, toldásuk és csatorna hálózatra való kötésük vízzáróan biztosított. Az elemek könnyűek és nagy teherbírásúak. A felhasznált anyag (HD-PE) és a kívül bordázott szerkezet különleges szilárdságot kölcsönöz a folyókának, és kitűnő együttdolgozást biztosít az ágyazó betonnal. Raktári tárolásuk és mozgatásuk egyszerű, szállításuk gazdaságos, beépítésük nem igényel speciális gépeket. 5

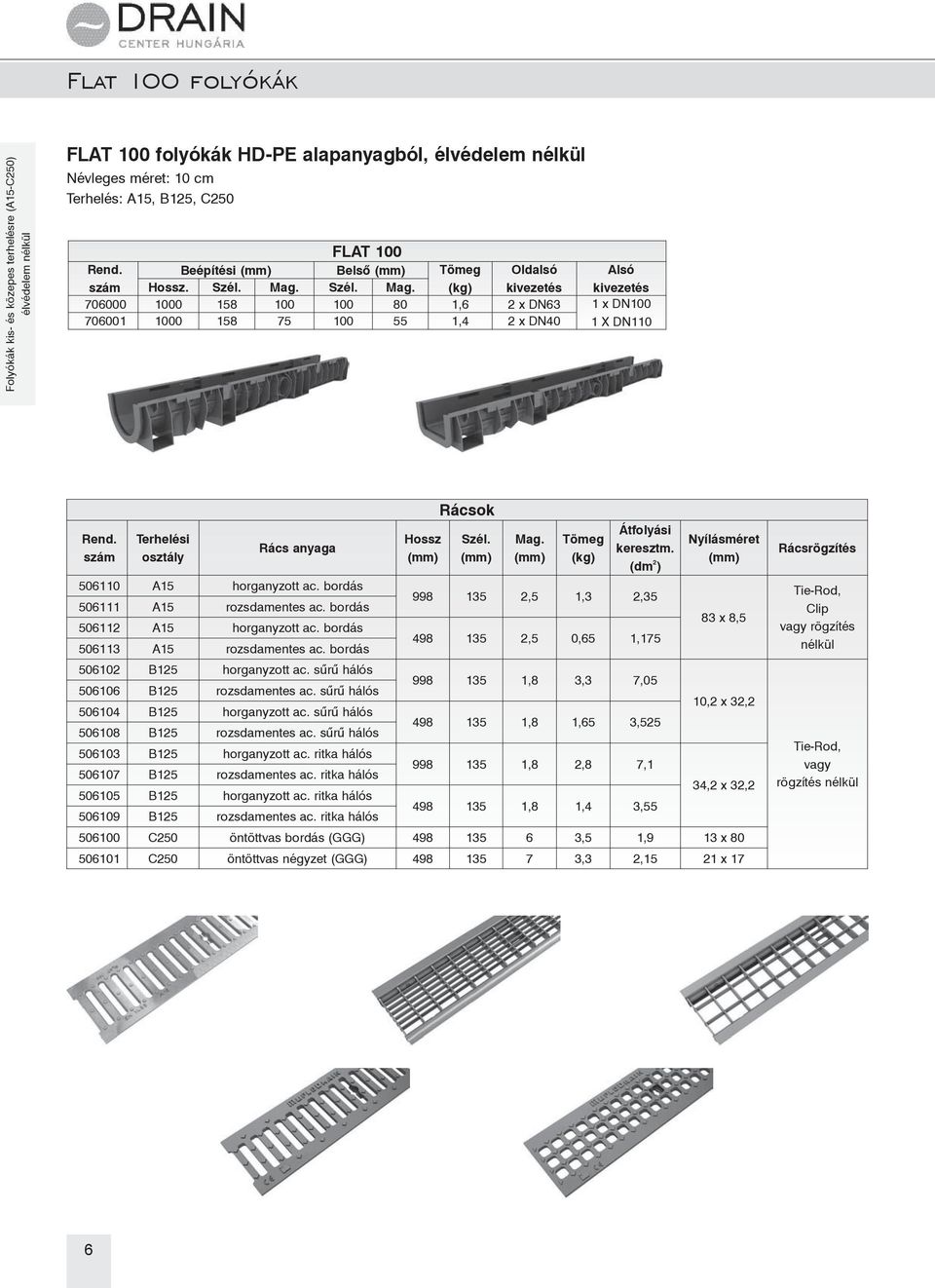

6 Flat 100 folyókák Folyókák kis- és közepes terhelésre (A15-C250) élvédelem nélkül FLAT 100 folyókák HD-PE alapanyagból, élvédelem nélkül Névleges méret: 10 cm Terhelés: A15, B125, C250 FLAT 100 Beépítési Belsõ Oldalsó Alsó. kivezetés kivezetés ,6 2 x DN63 1 x DN ,4 2 x DN40 1 X DN110 Terhelési osztály Rács anyaga A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós Rácsok Átfolyási keresztm. (dm 2 ) ,5 1,3 2, ,5 0,65 1, ,8 3,3 7, ,8 1,65 3, ,8 2,8 7, ,8 1,4 3,55 Nyílásméret 83 x 8,5 10,2 x 32,2 34,2 x 32, C250 öntöttvas bordás (GGG) ,5 1,9 13 x C250 öntöttvas négyzet (GGG) ,3 2,15 21 x 17 Rácsrögzítés Tie-Rod, Clip vagy rögzítés nélkül Tie-Rod, vagy rögzítés nélkül 6

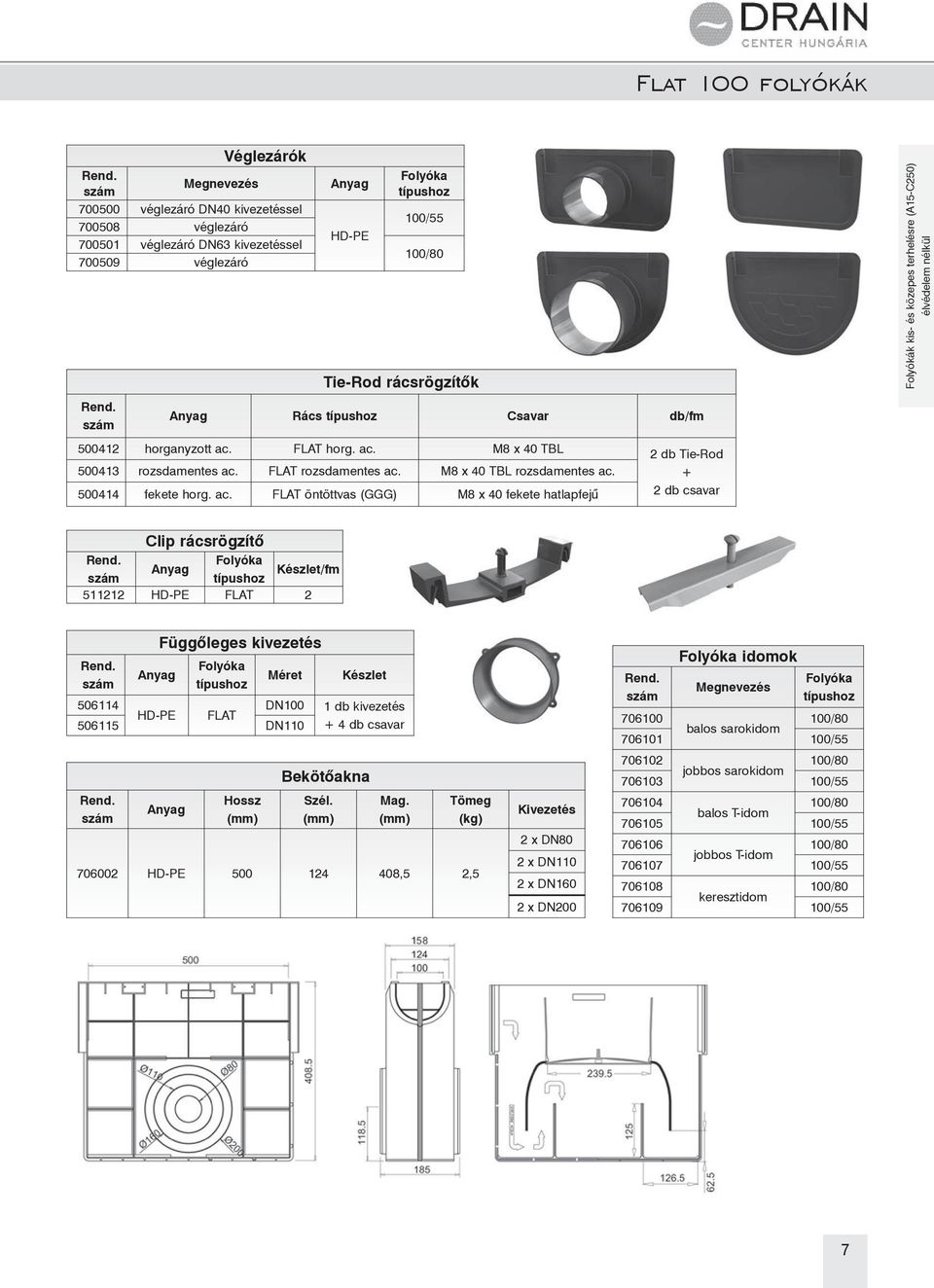

7 Flat 100 folyókák Véglezárók véglezáró DN40 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró HD-PE 100/55 Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. FLAT horg. ac. M8 x 40 TBL rozsdamentes ac. FLAT rozsdamentes ac. M8 x 40 TBL rozsdamentes ac fekete horg. ac. FLAT öntöttvas (GGG) M8 x 40 fekete hatlapfejû 2 db Tie-Rod + 2 db csavar Folyókák kis- és közepes terhelésre (A15-C250) élvédelem nélkül Clip rácsrögzítõ Készlet/fm HD-PE FLAT 2 Függõleges kivezetés Méret DN100 HD-PE FLAT DN110 Készlet 1 db kivezetés + 4 db csavar Bekötõakna HD-PE ,5 2,5 Kivezetés 2 x DN80 2 x DN110 2 x DN160 2 x DN200 idomok balos sarokidom / jobbos sarokidom / balos T-idom / jobbos T-idom / keresztidom /55 7

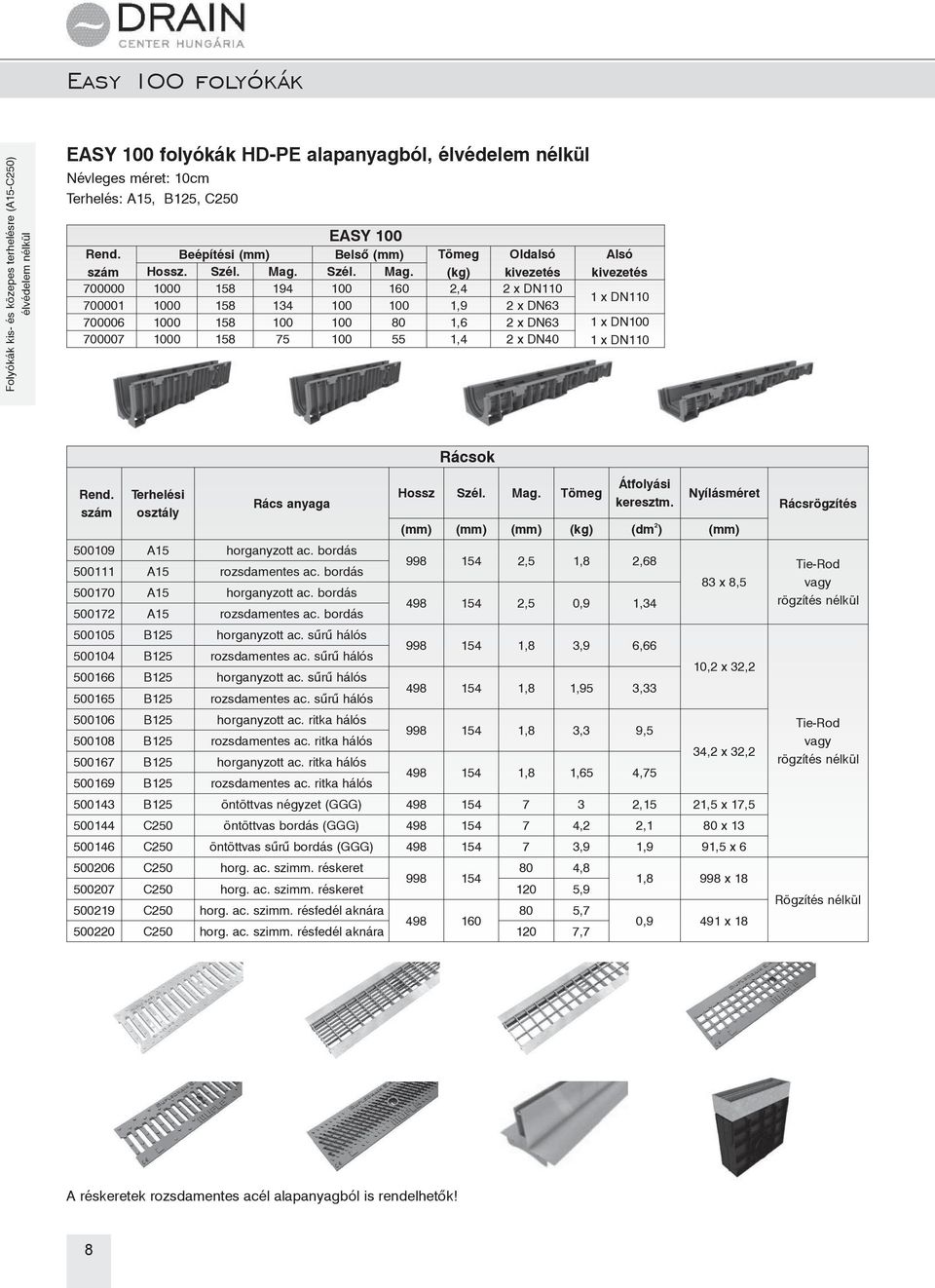

8 Easy 100 folyókák Folyókák kis- és közepes terhelésre (A15-C250) élvédelem nélkül EASY 100 folyókák HD-PE alapanyagból, élvédelem nélkül Névleges méret: 10cm Terhelés: A15, B125, C250 EASY 100 Beépítési Belsõ Oldalsó Alsó. kivezetés kivezetés ,4 2 x DN ,9 2 x DN63 1 x DN ,6 2 x DN63 1 x DN ,4 2 x DN40 1 x DN110 Rácsok Terhelési osztály Rács anyaga A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós Átfolyási keresztm. Nyílásméret (dm 2 ) ,5 1,8 2, ,5 0,9 1, ,8 3,9 6, ,8 1,95 3, ,8 3,3 9, ,8 1,65 4,75 83 x 8,5 10,2 x 32,2 34,2 x 32, B125 öntöttvas négyzet (GGG) ,15 21,5 x 17, C250 öntöttvas bordás (GGG) ,2 2,1 80 x C250 öntöttvas sûrû bordás (GGG) ,9 1,9 91,5 x C250 horg. ac. szimm. réskeret 80 4, C250 horg. ac. szimm. réskeret 120 5, C250 horg. ac. szimm. résfedél aknára 80 5, C250 horg. ac. szimm. résfedél aknára 120 7,7 1,8 998 x 18 0,9 491 x 18 Rácsrögzítés Tie-Rod vagy rögzítés nélkül Tie-Rod vagy rögzítés nélkül Rögzítés nélkül A réskeretek rozsdamentes acél alapanyagból is rendelhetõk! 8

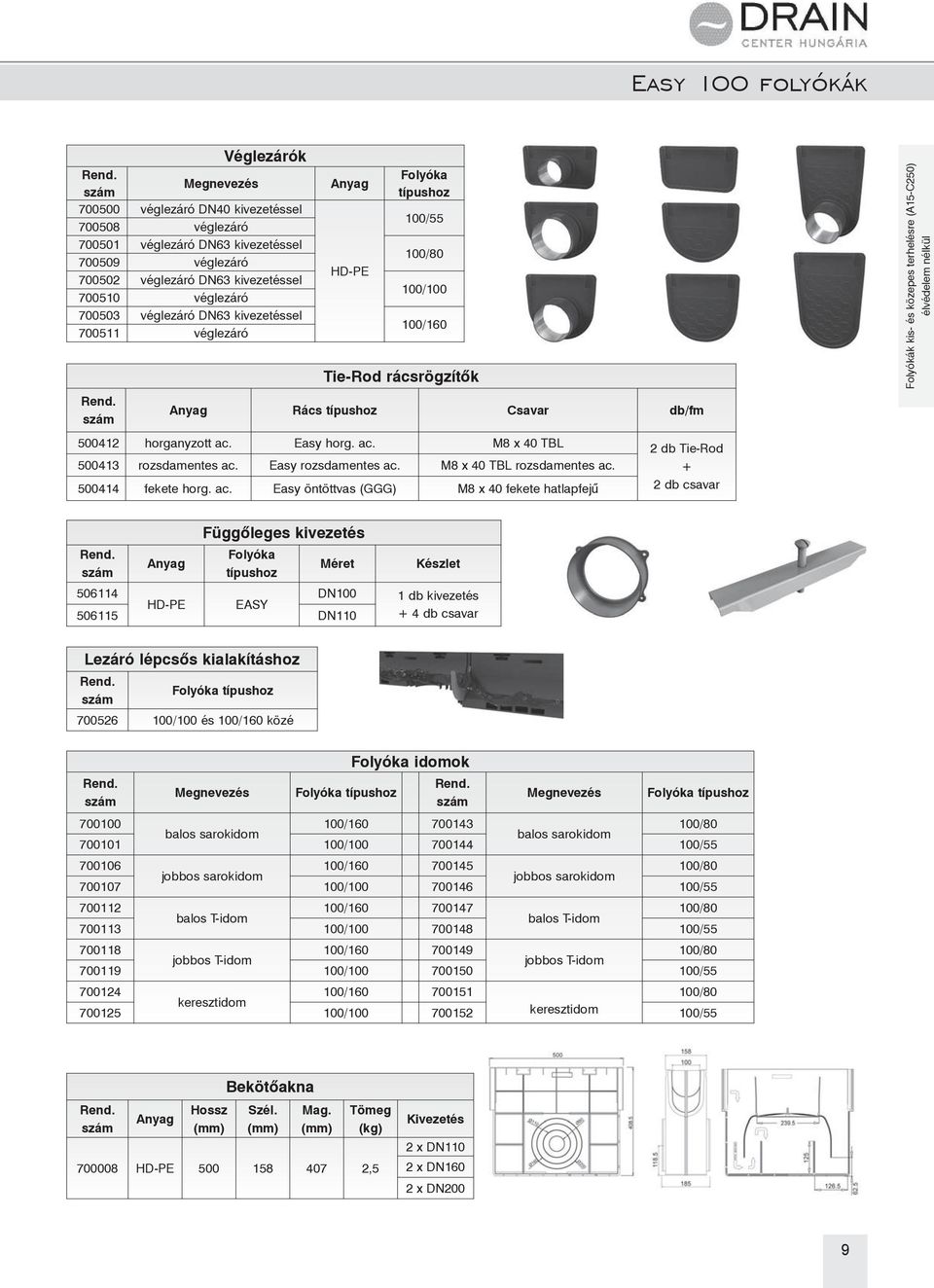

9 Easy 100 folyókák Véglezárók véglezáró DN40 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró HD-PE 100/55 100/100 Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. Easy horg. ac. M8 x 40 TBL rozsdamentes ac. Easy rozsdamentes ac. M8 x 40 TBL rozsdamentes ac fekete horg. ac. Easy öntöttvas (GGG) M8 x 40 fekete hatlapfejû 2 db Tie-Rod + 2 db csavar Folyókák kis- és közepes terhelésre (A15-C250) élvédelem nélkül Függőleges kivezetés Méret DN100 HD-PE EASY DN110 Készlet 1 db kivezetés + 4 db csavar Lezáró lépcsős kialakításhoz /100 és közé idomok balos sarokidom balos sarokidom / / jobbos sarokidom jobbos sarokidom / / balos T-idom balos T-idom / / jobbos T-idom jobbos T-idom / / keresztidom / keresztidom 100/55 Bekötõakna HD-PE ,5 Kivezetés 2 x DN110 2 x DN160 2 x DN200 9
10 Easy 150 folyókák Folyókák kis- és közepes terhelésre (A15-C250) élvédelem nélkül EASY 150 folyókák HD-PE alapanyagból, élvédelem nélkül Névleges méret: 15cm Terhelés: A15, B125, C250 EASY 150 Beépítési Belsõ Oldalsó Alsó. kivezetés kivezetés ,85 2 x DN110 1 x DN ,3 2 x DN63 1 x DN ,9 2 x DN50 1 x DN100 Terhelési osztály Rács anyaga A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós Rácsok Átfolyási keresztm. (dm 2 ) ,5 3,3 4, ,5 1,65 2, ,8 5,4 10, ,8 2,7 5, ,8 4,6 12, ,8 2,3 6,38 Nyílásméret 130 x 8,5 10,2 x 32,2 34,2 x 32, B125 öntöttvas négyzet (GGG) ,7 3,58 21,5 x 17, C250 öntöttvas bordás (GGG) ,5 3, x C250 horg. ac. szimm. réskeret 80 5, C250 horg. ac. szimm. réskeret 120 6, C250 horg. ac. szimm. résfedél aknára 80 6, C250 horg. ac. szimm. résfedél aknára 120 8,2 1,8 998 x 18 0,9 491 x 18 Rácsrögzítés Tie-Rod vagy rögzítés nélkül Tie-Rod vagy rögzítés nélkül Rögzítés nélkül A réskeretek rozsdamentes acél alapanyagból is rendelhetõk! 10

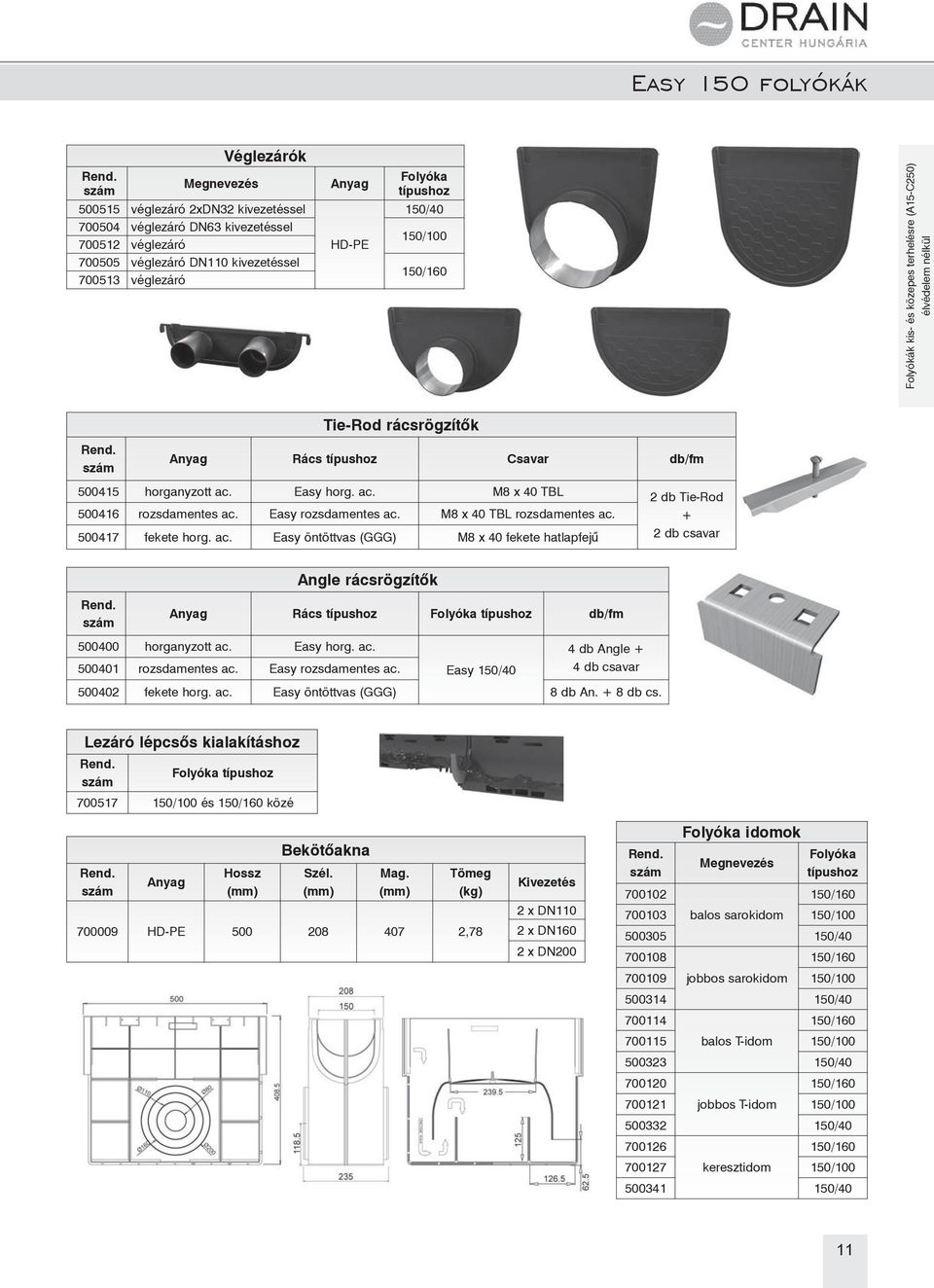

11 Easy 150 folyókák Véglezárók véglezáró 2xDN32 kivezetéssel véglezáró DN63 kivezetéssel véglezáró véglezáró DN110 kivezetéssel véglezáró HD-PE 150/40 150/100 Folyókák kis- és közepes terhelésre (A15-C250) élvédelem nélkül Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. Easy horg. ac. M8 x 40 TBL rozsdamentes ac. Easy rozsdamentes ac. M8 x 40 TBL rozsdamentes ac fekete horg. ac. Easy öntöttvas (GGG) M8 x 40 fekete hatlapfejû 2 db Tie-Rod + 2 db csavar Angle rácsrögzítõk Rács db/fm horganyzott ac. Easy horg. ac rozsdamentes ac. Easy rozsdamentes ac. Easy 150/40 4 db Angle + 4 db csavar fekete horg. ac. Easy öntöttvas (GGG) 8 db An. + 8 db cs. Lezáró lépcsős kialakításhoz /100 és közé Bekötõakna HD-PE ,78 Kivezetés 2 x DN110 2 x DN160 2 x DN idomok balos sarokidom 150/ / jobbos sarokidom 150/ / balos T-idom 150/ / jobbos T-idom 150/ / keresztidom 150/ /40 11

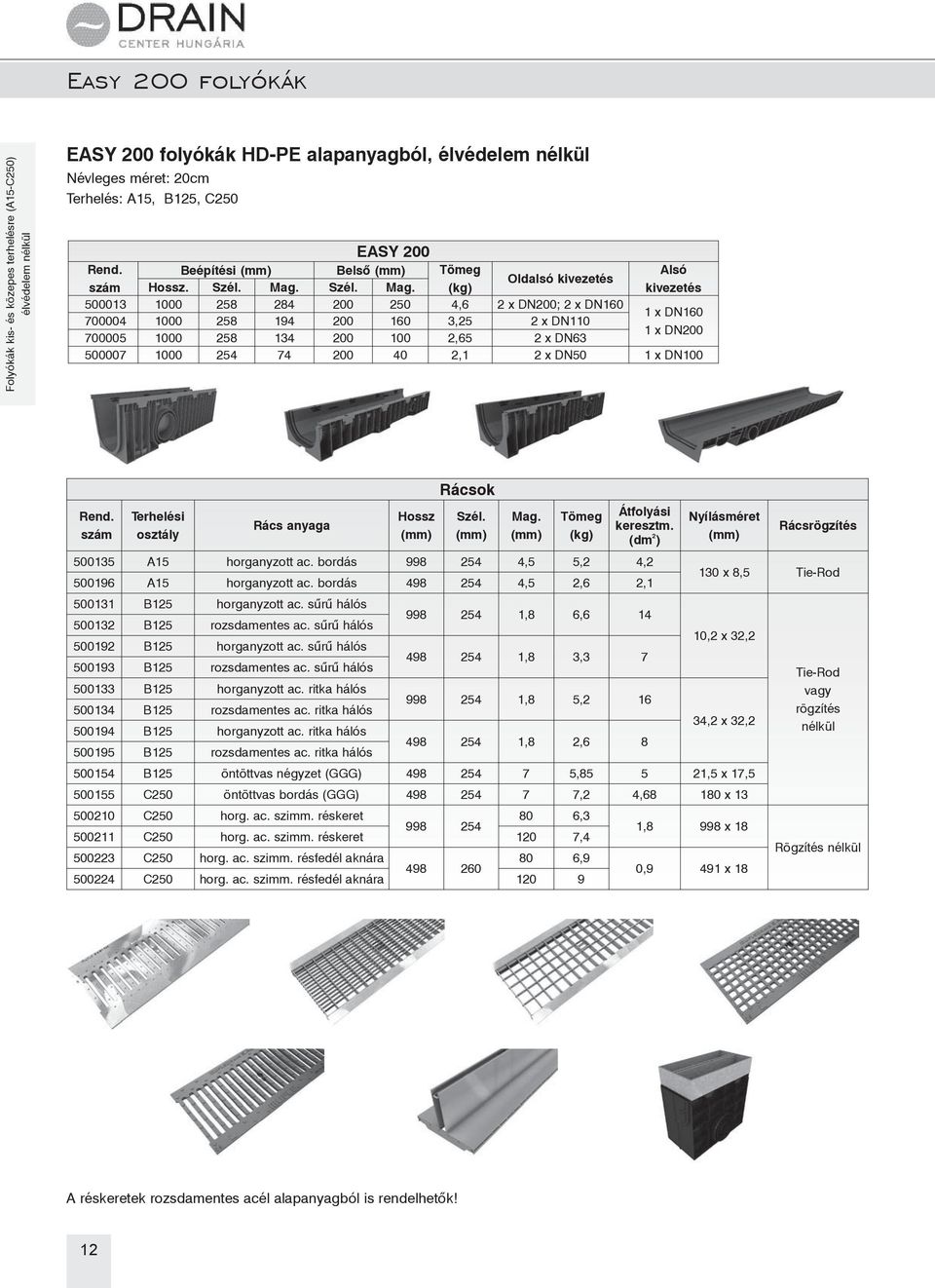

12 Easy 200 folyókák Folyókák kis- és közepes terhelésre (A15-C250) élvédelem nélkül EASY 200 folyókák HD-PE alapanyagból, élvédelem nélkül Névleges méret: 20cm Terhelés: A15, B125, C250 EASY 200 Beépítési Belsõ Alsó Oldalsó kivezetés. kivezetés ,6 2 x DN200; 2 x DN160 1 x DN ,25 2 x DN110 1 x DN ,65 2 x DN ,1 2 x DN50 1 x DN100 Terhelési osztály Rács anyaga Rácsok Átfolyási keresztm. (dm 2 ) A15 horganyzott ac. bordás ,5 5,2 4, A15 horganyzott ac. bordás ,5 2,6 2, B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós ,8 6, ,8 3, ,8 5, ,8 2,6 8 Nyílásméret Rácsrögzítés 130 x 8,5 Tie-Rod 10,2 x 32,2 34,2 x 32, B125 öntöttvas négyzet (GGG) , ,5 x 17, C250 öntöttvas bordás (GGG) ,2 4, x C250 horg. ac. szimm. réskeret 80 6, C250 horg. ac. szimm. réskeret 120 7, C250 horg. ac. szimm. résfedél aknára 80 6, C250 horg. ac. szimm. résfedél aknára ,8 998 x 18 0,9 491 x 18 Tie-Rod vagy rögzítés nélkül Rögzítés nélkül A réskeretek rozsdamentes acél alapanyagból is rendelhetõk! 12
13 Easy 200 folyókák Véglezárók véglezáró 2 x DN32 kivezetéssel 200/ véglezáró DN63 kivezetéssel 200/ véglezáró HD-PE véglezáró DN110 kivezetéssel 200/ véglezáró véglezáró DN160 kivezetéssel Folyókák kis- és közepes terhelésre (A15-C250) élvédelem nélkül Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. Easy horg. ac. M8 x 40 TBL rozsdamentes ac. Easy rozsdamentes ac. M8 x 40 TBL rozsdamentes ac fekete horg. ac. Easy öntöttvas (GGG) M8 x 40 fekete hatlapfejû Angle rácsrögzítõk Rács db/fm horganyzott ac. Easy horg. ac rozsdamentes ac. Easy rozsdamentes ac. Easy 200/40 4 db Angle + 4 db csavar fekete horg. ac. Easy öntöttvas (GGG) 8 db An. + 8 db cs. 2 db Tie-Rod + 2 db csavar Lezáró lépcsős kialakításhoz /160 és közé /100 és 200/160 közé Bekötõakna HD-PE Kivezetés 2 x DN110 2 x DN160 2 x DN200 idomok balos sarokidom / jobbos sarokidom / balos T-idom / jobbos T-idom / keresztidom / /100 balos sarokidom / /100 jobbos sarokidom / /100 balos T-idom / /100 jobbos T-idom / /100 keresztidom /40 13

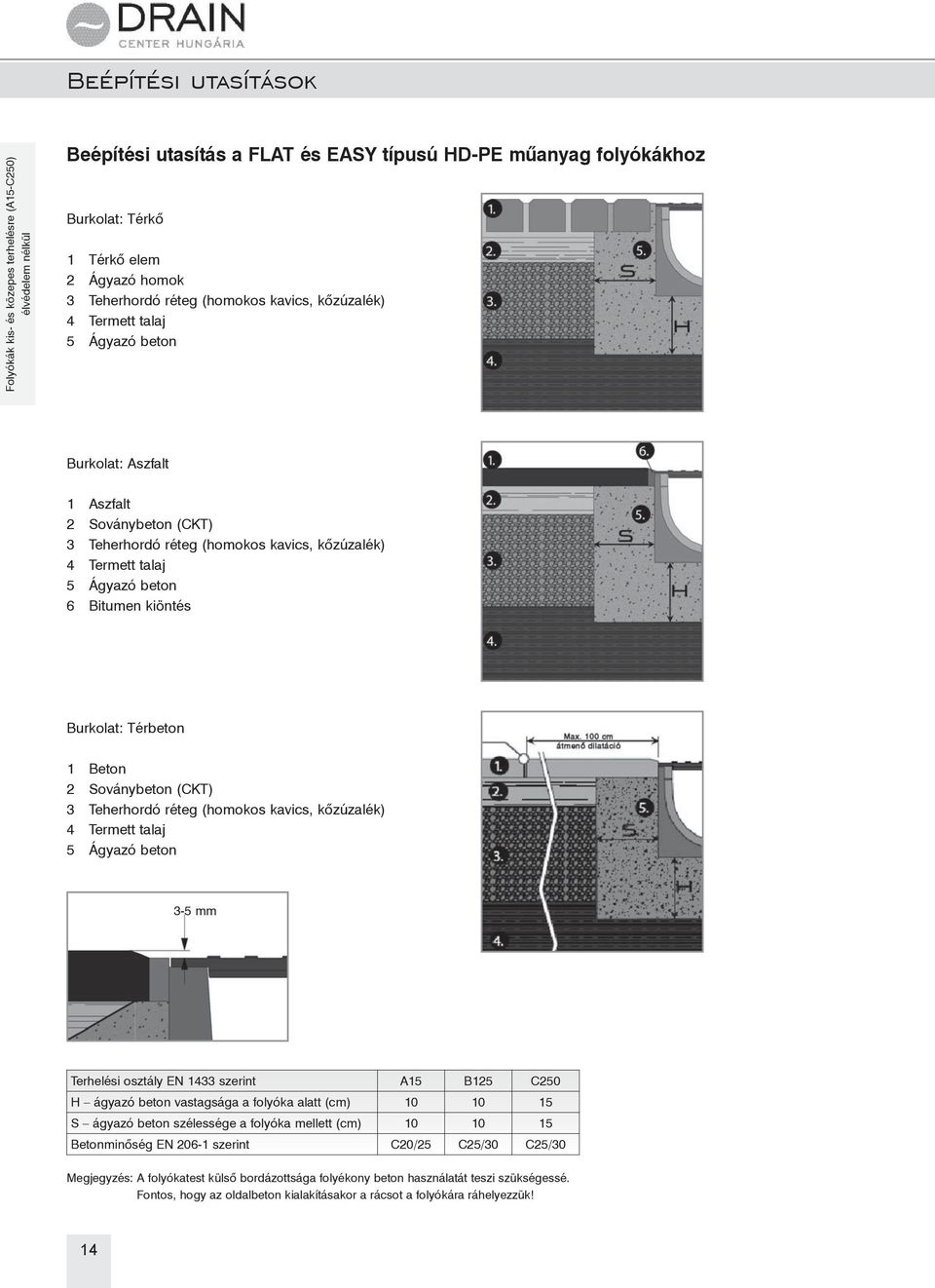

14 Beépítési utasítások Folyókák kis- és közepes terhelésre (A15-C250) élvédelem nélkül Beépítési utasítás a FLAT és EASY típusú HD-PE mûanyag folyókákhoz Burkolat: Térkõ 1 Térkõ elem 2 Ágyazó homok 3 Teherhordó réteg (homokos kavics, kõzúzalék) 4 Termett talaj 5 Ágyazó beton Burkolat: Aszfalt 1 Aszfalt 2 Soványbeton (CKT) 3 Teherhordó réteg (homokos kavics, kõzúzalék) 4 Termett talaj 5 Ágyazó beton 6 Bitumen kiöntés Burkolat: Térbeton 1 Beton 2 Soványbeton (CKT) 3 Teherhordó réteg (homokos kavics, kõzúzalék) 4 Termett talaj 5 Ágyazó beton 3-5 mm Terhelési osztály EN 1433 szerint A15 B125 C250 H ágyazó beton vastagsága a folyóka alatt (cm) S ágyazó beton szélessége a folyóka mellett (cm) Betonminõség EN szerint C20/25 C25/30 C25/30 Megjegyzés: A folyókatest külsõ bordázottsága folyékony beton használatát teszi szükségessé. Fontos, hogy az oldalbeton kialakításakor a rácsot a folyókára ráhelyezzük! 14

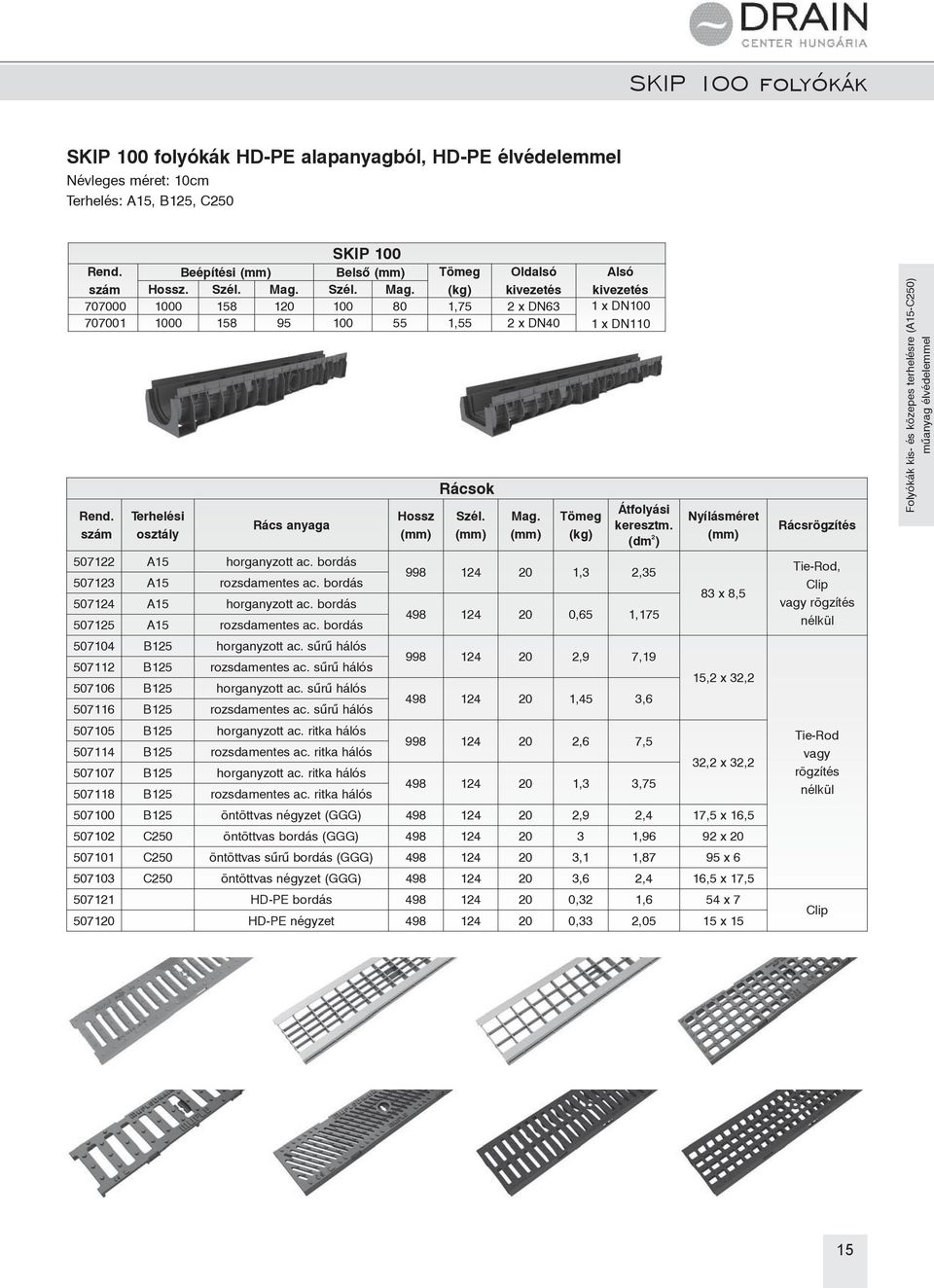

15 SKIP 100 folyókák SKIP 100 folyókák HD-PE alapanyagból, HD-PE élvédelemmel Névleges méret: 10cm Terhelés: A15, B125, C250 SKIP 100 Beépítési Belsõ Oldalsó Alsó. kivezetés kivezetés ,75 2 x DN63 1 x DN ,55 2 x DN40 1 x DN110 Terhelési osztály Rács anyaga A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós Rácsok Átfolyási keresztm. (dm 2 ) ,3 2, ,65 1, ,9 7, ,45 3, ,6 7, ,3 3,75 Nyílásméret 83 x 8,5 15,2 x 32,2 32,2 x 32, B125 öntöttvas négyzet (GGG) ,9 2,4 17,5 x 16, C250 öntöttvas bordás (GGG) ,96 92 x C250 öntöttvas sûrû bordás (GGG) ,1 1,87 95 x C250 öntöttvas négyzet (GGG) ,6 2,4 16,5 x 17, HD-PE bordás ,32 1,6 54 x HD-PE négyzet ,33 2,05 15 x 15 Rácsrögzítés Tie-Rod, Clip vagy rögzítés nélkül Tie-Rod vagy rögzítés nélkül Clip Folyókák kis- és közepes terhelésre (A15-C250) mûanyag élvédelemmel 15

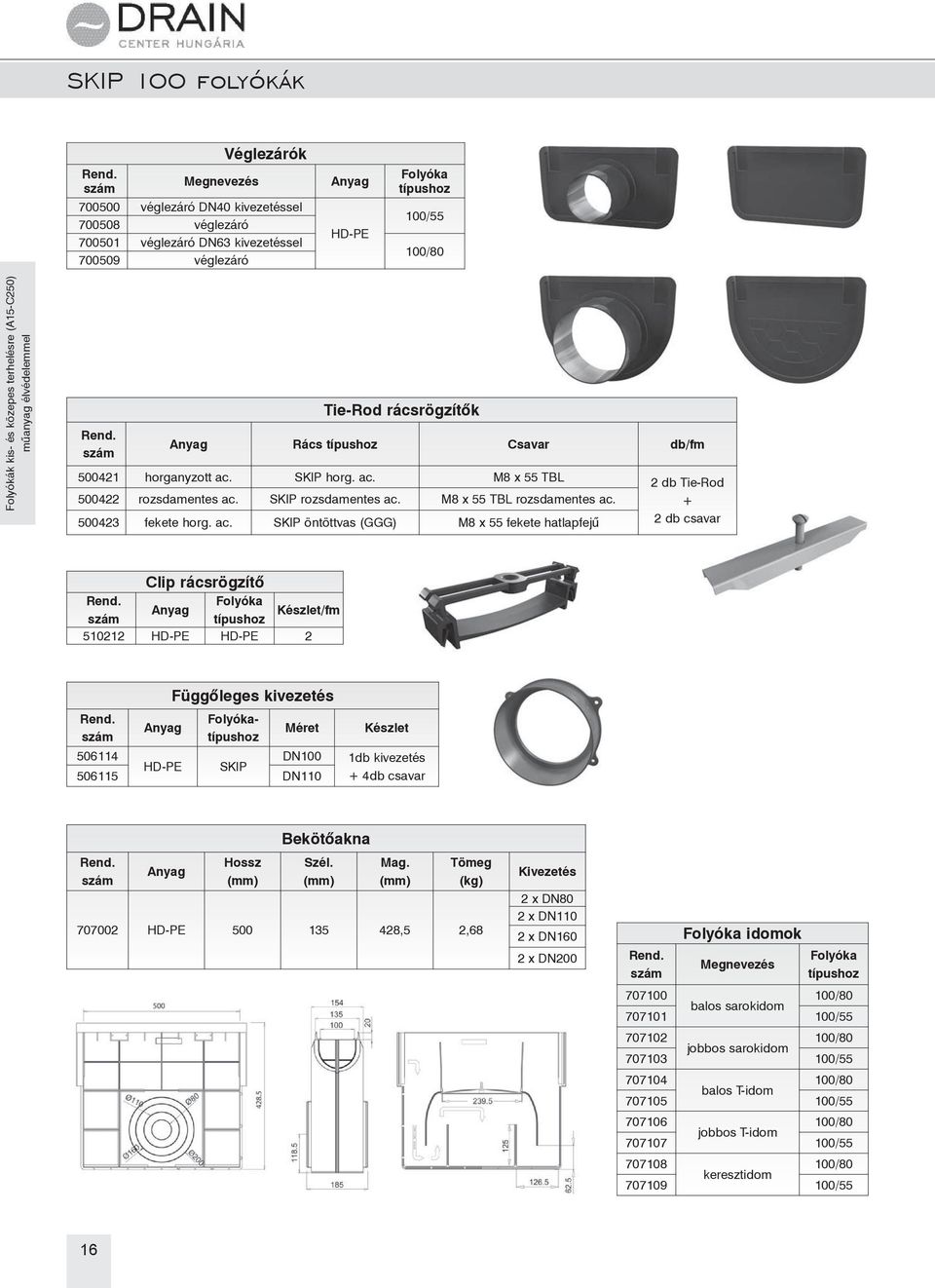

16 SKIP 100 folyókák Véglezárók véglezáró DN40 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró HD-PE 100/55 Folyókák kis- és közepes terhelésre (A15-C250) mûanyag élvédelemmel Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. SKIP horg. ac. M8 x 55 TBL rozsdamentes ac. SKIP rozsdamentes ac. M8 x 55 TBL rozsdamentes ac fekete horg. ac. SKIP öntöttvas (GGG) M8 x 55 fekete hatlapfejû 2 db Tie-Rod + 2 db csavar Clip rácsrögzítõ Készlet/fm HD-PE HD-PE 2 Függõleges kivezetés Méret DN100 HD-PE SKIP DN110 Készlet 1db kivezetés + 4db csavar Bekötõakna HD-PE ,5 2,68 Kivezetés 2 x DN80 2 x DN110 2 x DN160 2 x DN200 idomok balos sarokidom / jobbos sarokidom / balos T-idom / jobbos T-idom / keresztidom /55 16

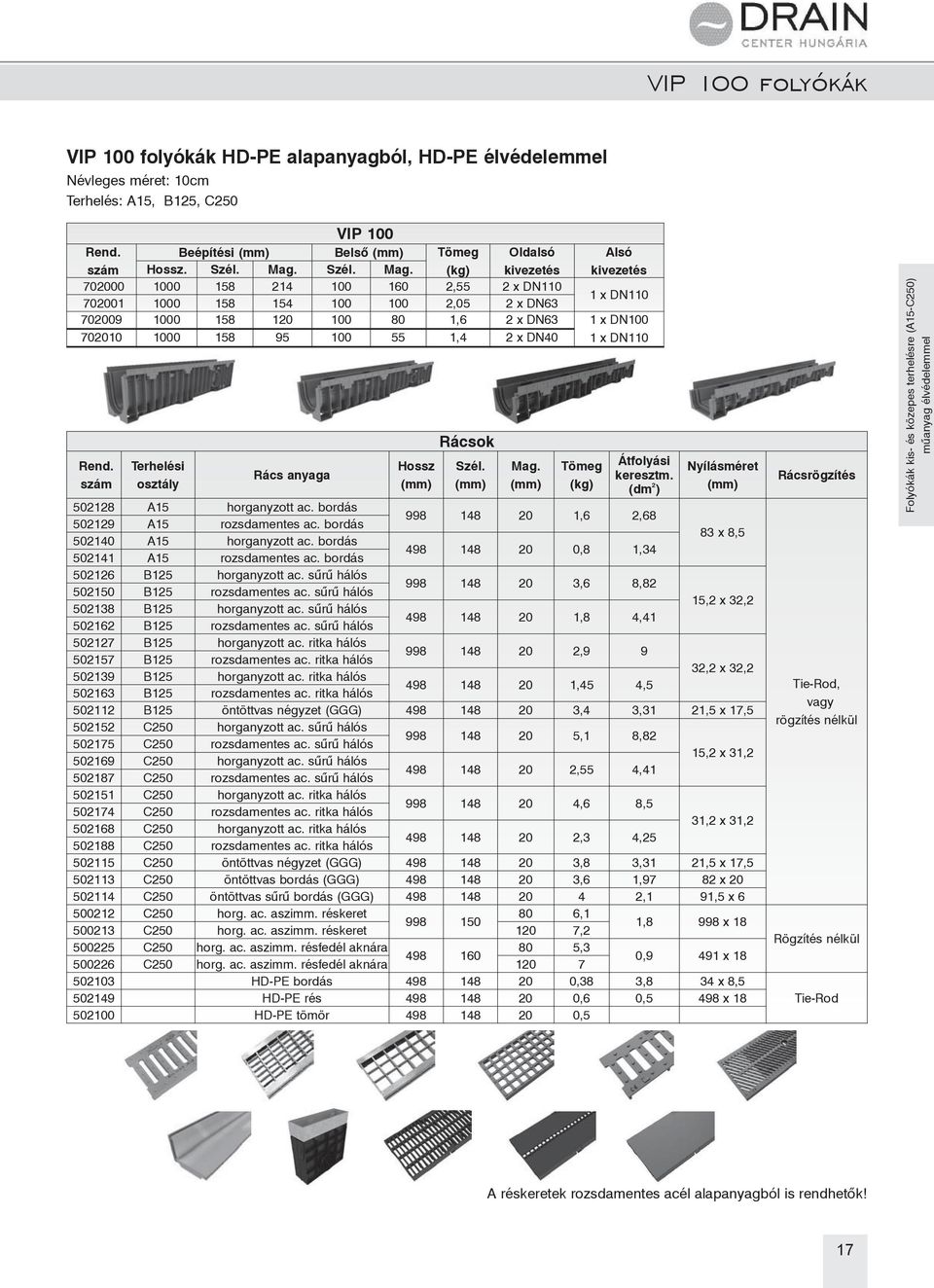

17 VIP 100 folyókák VIP 100 folyókák HD-PE alapanyagból, HD-PE élvédelemmel Névleges méret: 10cm Terhelés: A15, B125, C250 VIP 100 Beépítési Belsõ Oldalsó Alsó. kivezetés kivezetés ,55 2 x DN ,05 2 x DN63 1 x DN ,6 2 x DN63 1 x DN ,4 2 x DN40 1 x DN110 Terhelési osztály Rács anyaga Rácsok Átfolyási keresztm. (dm 2 ) Nyílásméret A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás ,6 2, A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás ,8 1,34 83 x 8, B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós ,6 8, B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós ,8 4,41 15,2 x 32, B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós , B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós ,45 4,5 32,2 x 32, B125 öntöttvas négyzet (GGG) ,4 3,31 21,5 x 17, C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós ,1 8, C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós ,55 4,41 15,2 x 31, C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós ,6 8, C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós ,3 4,25 31,2 x 31, C250 öntöttvas négyzet (GGG) ,8 3,31 21,5 x 17, C250 öntöttvas bordás (GGG) ,6 1,97 82 x C250 öntöttvas sûrû bordás (GGG) ,1 91,5 x C250 horg. ac. aszimm. réskeret 80 6, C250 horg. ac. aszimm. réskeret 120 7,2 1,8 998 x C250 horg. ac. aszimm. résfedél aknára 80 5, C250 horg. ac. aszimm. résfedél aknára ,9 491 x HD-PE bordás ,38 3,8 34 x 8, HD-PE rés ,6 0,5 498 x HD-PE tömör ,5 Rácsrögzítés Tie-Rod, vagy rögzítés nélkül Rögzítés nélkül Tie-Rod Folyókák kis- és közepes terhelésre (A15-C250) mûanyag élvédelemmel A réskeretek rozsdamentes acél alapanyagból is rendhetõk! 17

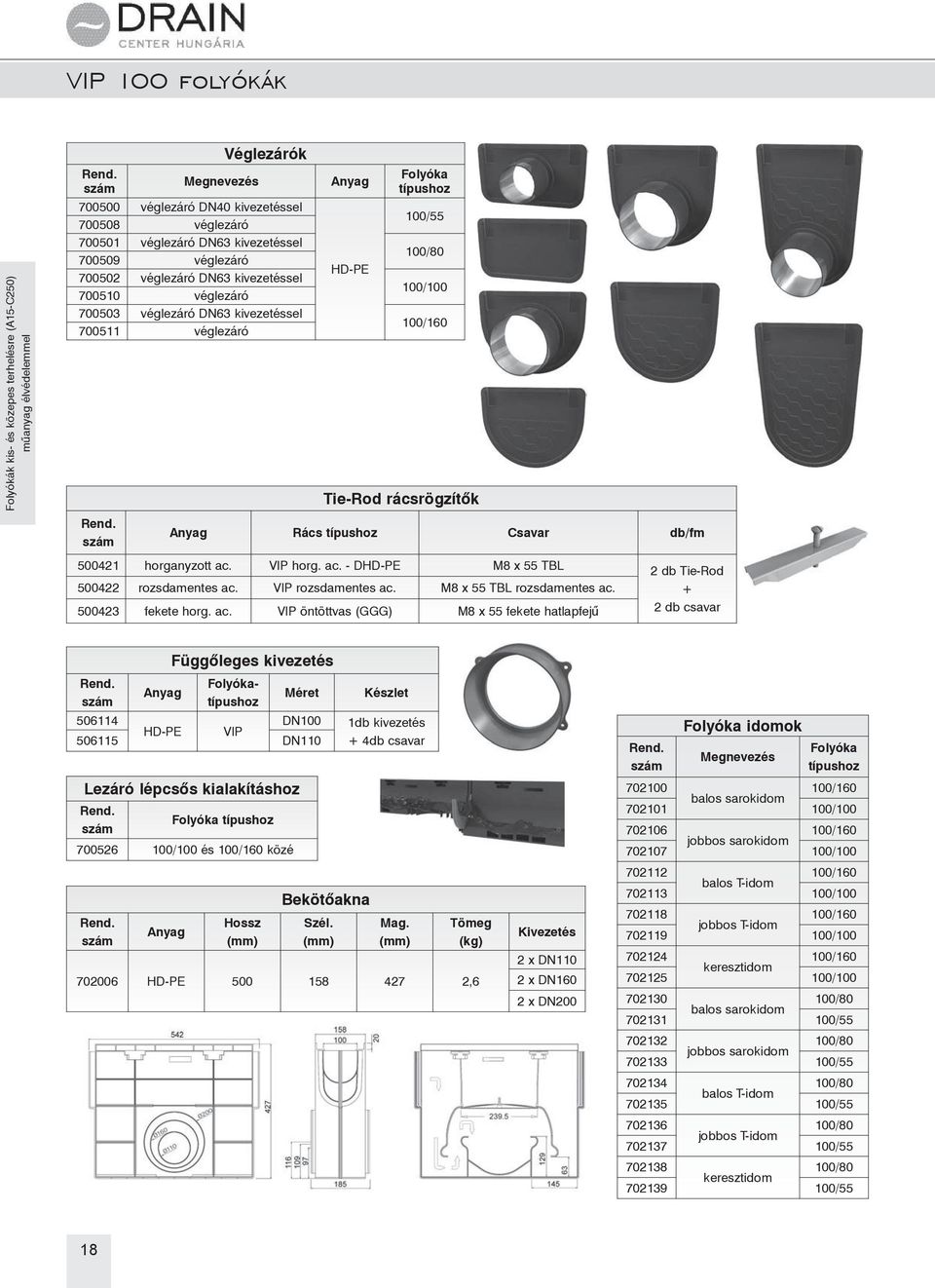

18 VIP 100 folyókák Folyókák kis- és közepes terhelésre (A15-C250) mûanyag élvédelemmel Véglezárók véglezáró DN40 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró HD-PE 100/55 100/100 Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. VIP horg. ac. - DHD-PE M8 x 55 TBL rozsdamentes ac. VIP rozsdamentes ac. M8 x 55 TBL rozsdamentes ac fekete horg. ac. VIP öntöttvas (GGG) M8 x 55 fekete hatlapfejû 2 db Tie-Rod + 2 db csavar Függõleges kivezetés Méret DN100 HD-PE VIP DN110 Lezáró lépcsős kialakításhoz /100 és közé Bekötõakna Készlet 1db kivezetés + 4db csavar HD-PE ,6 Kivezetés 2 x DN110 2 x DN160 2 x DN200 idomok balos sarokidom / jobbos sarokidom / balos T-idom / jobbos T-idom / keresztidom / balos sarokidom / jobbos sarokidom / balos T-idom / jobbos T-idom / keresztidom /55 18

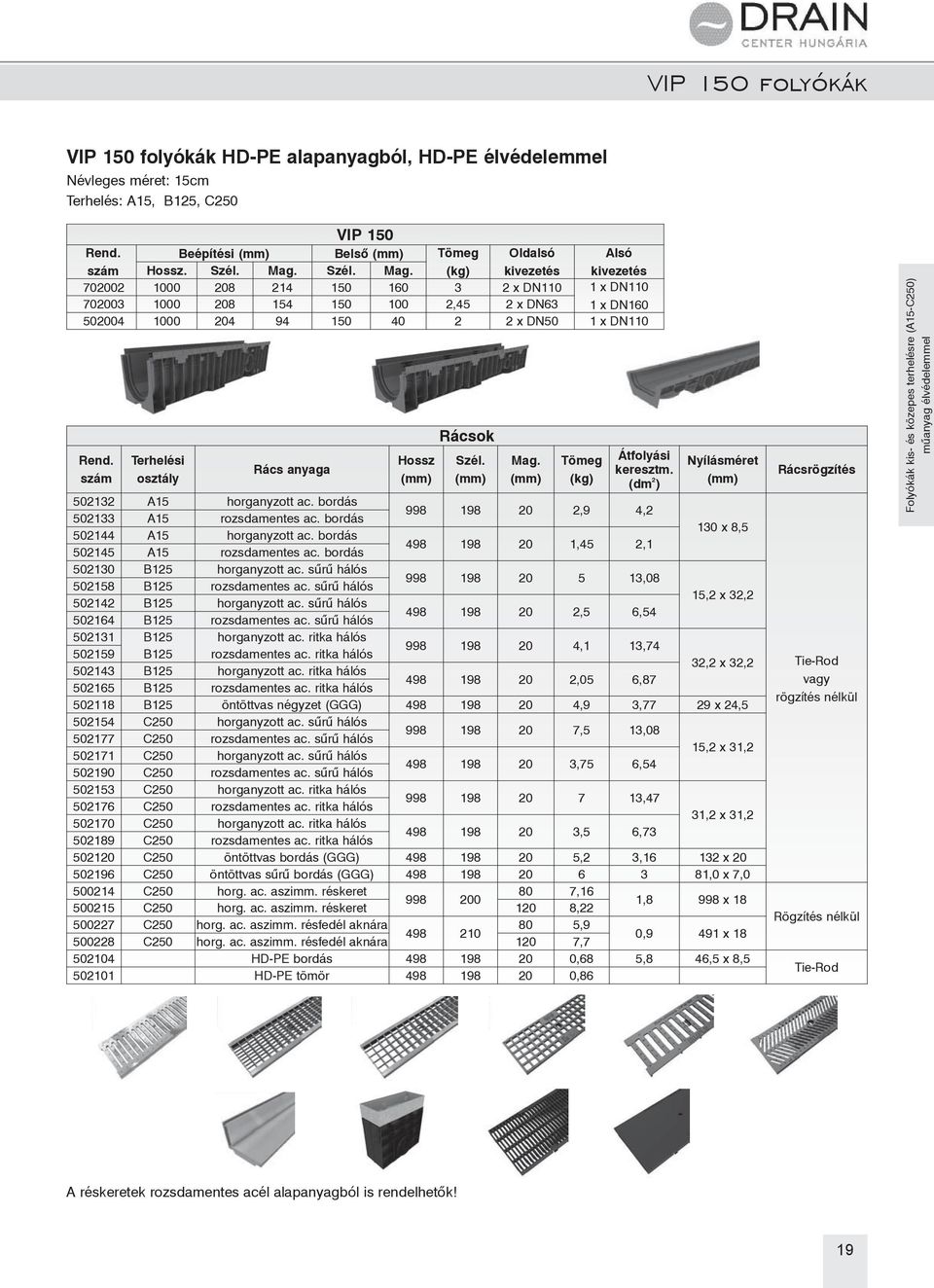

19 VIP 150 folyókák VIP 150 folyókák HD-PE alapanyagból, HD-PE élvédelemmel Névleges méret: 15cm Terhelés: A15, B125, C250 VIP 150 Beépítési Belsõ Oldalsó Alsó. kivezetés kivezetés x DN110 1 x DN ,45 2 x DN63 1 x DN x DN50 1 x DN110 Terhelési osztály Rács anyaga Rácsok Átfolyási keresztm. (dm 2 ) Nyílásméret A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás ,9 4, A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás ,45 2,1 130 x 8, B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós , B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós ,5 6,54 15,2 x 32, B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós ,1 13, B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós ,05 6,87 32,2 x 32, B125 öntöttvas négyzet (GGG) ,9 3,77 29 x 24, C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós ,5 13, C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós ,75 6,54 15,2 x 31, C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós , C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós ,5 6,73 31,2 x 31, C250 öntöttvas bordás (GGG) ,2 3, x C250 öntöttvas sűrű bordás (GGG) ,0 x 7, C250 horg. ac. aszimm. réskeret 80 7, C250 horg. ac. aszimm. réskeret 120 8,22 1,8 998 x C250 horg. ac. aszimm. résfedél aknára 80 5, C250 horg. ac. aszimm. résfedél aknára 120 7,7 0,9 491 x HD-PE bordás ,68 5,8 46,5 x 8, HD-PE tömör ,86 Rácsrögzítés Tie-Rod vagy rögzítés nélkül Rögzítés nélkül Tie-Rod Folyókák kis- és közepes terhelésre (A15-C250) mûanyag élvédelemmel A réskeretek rozsdamentes acél alapanyagból is rendelhetõk! 19

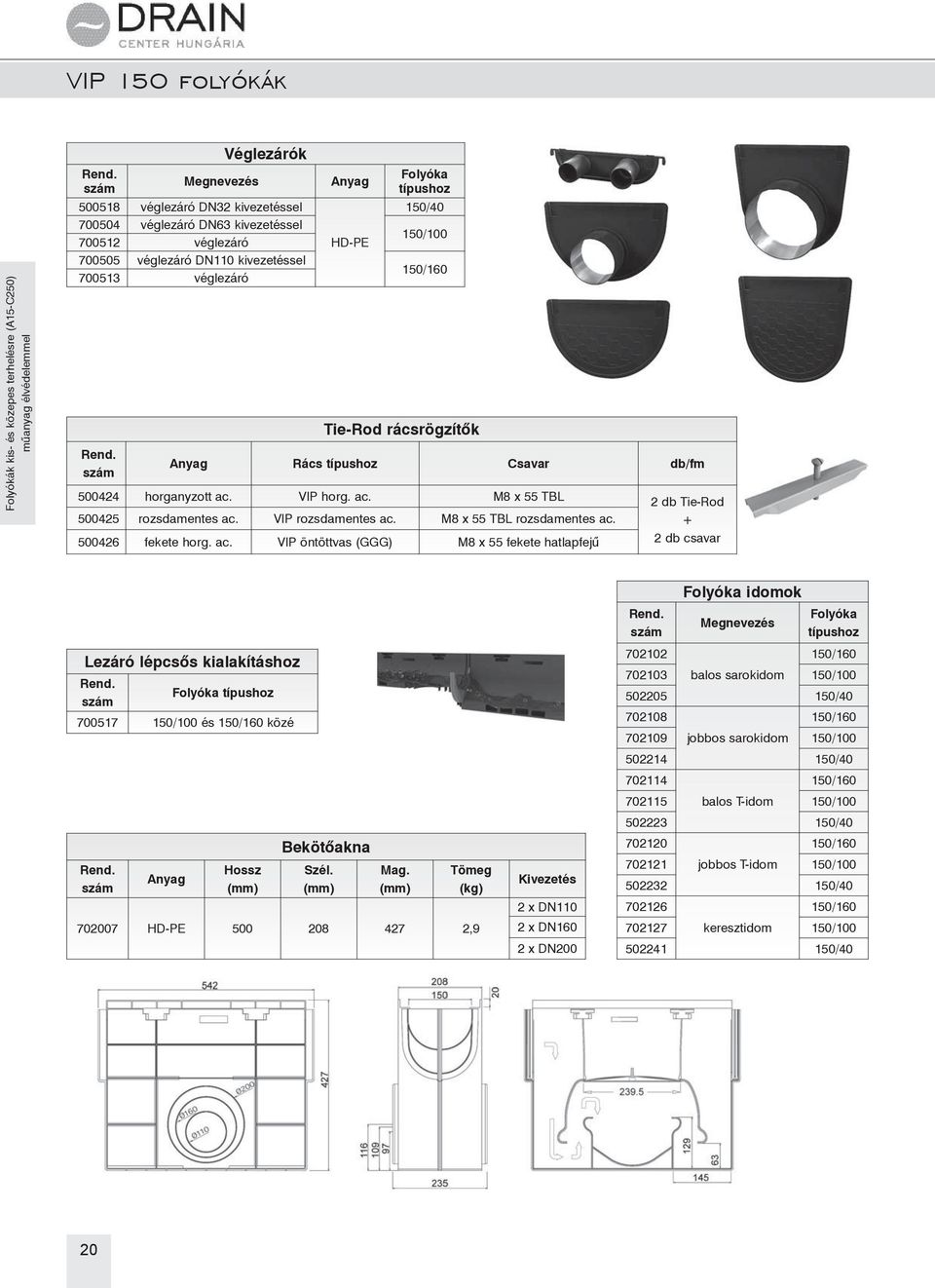

20 VIP 150 folyókák Folyókák kis- és közepes terhelésre (A15-C250) mûanyag élvédelemmel Véglezárók véglezáró DN32 kivezetéssel véglezáró DN63 kivezetéssel véglezáró véglezáró DN110 kivezetéssel véglezáró HD-PE 150/40 150/100 Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. VIP horg. ac. M8 x 55 TBL rozsdamentes ac. VIP rozsdamentes ac. M8 x 55 TBL rozsdamentes ac fekete horg. ac. VIP öntöttvas (GGG) M8 x 55 fekete hatlapfejû 2 db Tie-Rod + 2 db csavar idomok Lezáró lépcsős kialakításhoz /100 és közé balos sarokidom 150/ / jobbos sarokidom 150/ / Bekötõakna HD-PE ,9 Kivezetés 2 x DN110 2 x DN160 2 x DN balos T-idom 150/ / jobbos T-idom 150/ / keresztidom 150/ /40 20
21 VIP 200 folyókák VIP 200 folyókák HD-PE alapanyagból, HD-PE élvédelemmel Névleges méret: 20cm Terhelés: A15, B125, C250 VIP 200 Beépítési Belsõ. Oldalsó kivezetés ,5 2 x DN200 2 x DN ,4 2 x DN ,8 2 x DN63 Alsó kivezetés 1 x DN160 1 x DN ,2 2 x DN50 1 x DN100 Terhelési osztály Rács anyaga Rácsok Átfolyási keresztm. (dm 2 ) Nyílásméret A15 horganyzott ac. bordás ,8 4, A15 horganyzott ac. bordás ,4 2,1 130 x 8, B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós ,2 16, B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós ,1 8,49 15,2 x 32, B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós , B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós ,6 9 32,2 x 32, B125 öntöttvas négyzet (GGG) ,3 6,12 25,5 x 24, C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós ,5 16, C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós ,75 8,49 15,2 x 31, C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós , C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós , ,2 x 31, C250 öntöttvas bordás (GGG) , x C250 öntöttvas sűrű bordás (GGG) , ,0 x 7, C250 horg. ac. aszimm. réskeret 80 8, C250 horg. ac. aszimm. réskeret 120 9,39 1,8 998 x C250 horg. ac. aszimm. résfedél aknára 80 6, C250 horg. ac. aszimm. résfedél aknára 120 8,4 0,9 491 x HD-PE bordás ,78 7,8 58,5 x 8, HD-PE tömör ,88 Rácsrögzítés Tie-Rod vagy rögzítés nélkül Rögzítés nélkül Tie-Rod Folyókák kis- és közepes terhelésre (A15-C250) mûanyag élvédelemmel A réskeretek rozsdamentes acél alapanyagból is rendelhetõk! 21
22 VIP 200 folyókák Folyókák kis- és közepes terhelésre (A15-C250) mûanyag élvédelemmel Véglezárók véglezáró 2 X DN32 kivezetéssel véglezáró DN63 kivezetéssel véglezáró véglezáró DN110 kivezetéssel véglezáró HD-PE 200/40 200/ / véglezáró DN160 kivezetéssel Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. VIP horg. ac. M8 x 55 TBL rozsdamentes ac. VIP rozsdamentes ac. M8 x 55 TBL rozsdamentes ac fekete horg. ac. VIP öntöttvas (GGG) M8 x 55 fekete hatlapfejû 2 db Tie-Rod + 2 db csavar Lezáró lépcsős kialakításhoz /160 és közé /100 és 200/160 közé Bekötõakna HD-PE Kivezetés 2 x DN110 2 x DN160 2 x DN200 idomok balos sarokidom / jobbos sarokidom / balos T-idom / jobbos T-idom /160 rendelésre keresztidom / /100 balos sarokidom / /100 jobbos sarokidom / /100 balos T-idom / /100 jobbos T-idom / /100 keresztidom /40 22
23 VIP 300 folyókák VIP 300 folyókák HD-PE alapanyagból, HD-PE élvédelemmel Névleges méret: 30cm Terhelés: A15, B125, C250 VIP 300 Beépítési Belsõ. Oldalsó kivezetés Alsó kivezetés ,3 2 x DN200 1 x DN160; 1 x DN200 Folyókák kis- és közepes terhelésre (A15-C250) mûanyag élvédelemmel Terhelési osztály Rács anyaga Rácsok Átfolyási keresztm. (dm 2 ) Nyílásméret C250 horganyzott ac. sûrû hálós ,3 23,76 33 x C250 öntöttvas négyzet (GGG) ,5 5,96 25 x 25 Rácsrögzítés Csavaros Véglezárók véglezáró DN200 kivezetéssel véglezáró horg.ac. 300/300 Rácsrögzítõ csavar Rács Készlet 1,5m folyókához horganyzott acél horg. acél 8 db fekete horg. acél öntöttvas 12 db 23
24 Beépítési utasítások Beépítési utasítás a SKIP és a VIP típusú HD-PE mûanyag folyókákhoz Burkolat: Térkõ Folyókák kis- és közepes terhelésre (A15-C250) mûanyag élvédelemmel 1 Térkõ elem 2 Ágyazó homok 3 Teherhordó réteg (homokos kavics, kõzúzalék) 4 Termett talaj 5 Ágyazó beton Burkolat: Aszfalt 1 Aszfalt 2 Soványbeton (CKT) 3 Teherhordó réteg (homokos kavics, kõzúzalék) 4 Termett talaj 5 Ágyazó beton 6 Bitumen kiöntés Burkolat: Térbeton 1 Beton 2 Soványbeton (CKT) 3 Teherhordó réteg (homokos kavics, kõzúzalék) 4 Termett talaj 5 Ágyazó beton Terhelési osztály EN 1433 szerint A15 B125 C250 H ágyazó beton vastagsága a folyóka alatt (cm) S ágyazó beton szélessége a folyóka mellett (cm) Betonminõség EN szerint C20/25 C25/30 C25/30 Megjegyzés: A folyókatest külsõ bordázottsága folyékony beton használatát teszi szükségessé. Fontos, hogy az oldalbeton kialakításakor a rácsot a folyókára ráhelyezzük! 24
25 SMART 100 folyókák SMART 100 folyókák HD-PE alapanyagból, 2,4mm vastag horganyzott acél vagy rozsdamentes Névleges méret: 10cm Terhelés: B125, C250 SMART 100 Beépítési Belsõ. Oldalsó kivezetés Alsó kivezetés Élvédelem anyaga horg. ac ,1 2 x DN110 1 x DN r.m. ac horg. ac ,6 2 x DN63 1 x DN r.m. ac x DN100 horg. ac ,3 2 x DN x DN110 r.m. ac x DN100 horg. ac ,1 2 x DN x DN110 r.m. ac. Terhelési osztály Rács anyaga A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós Rácsok Átfolyási keresztm. (dm 2 ) ,6 2, ,8 1, ,6 8, ,8 4, , ,45 4,5 Nyílásméret 83 x 8,5 15,2 x 32,2 32,2 x 32, B125 öntöttvas négyzet (GGG) ,4 3,31 21,5 x 17, C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós ,1 8, ,55 4, ,6 8, ,3 4,25 15,2 x 31,2 31,2 x 31, C250 öntöttvas négyzet (GGG) ,8 3,31 21,5 x 17, C250 öntöttvas bordás (GGG) ,6 1,97 82 x C250 öntöttvas sûrû bordás (GGG) ,1 91,5 x 6 Rácsrögzítés Tie-Rod, vagy rögzítés nélkül Folyókák közepes terhelésre (B125-C250) 25
26 SMART 100 folyókák Véglezárók véglezáró DN40 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró HD-PE HD-PE 100/55 100/100 Folyókák közepes terhelésre (B125-C250) Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. SMART horg. ac. M8 x 55 TBL rozsdamentes ac. SMART rozsdamentes ac. M8 x 55 TBL rozsdamentes ac fekete horg. ac. SMART öntöttvas (GGG) M8 x 55 fekete hatlapfejû Függõleges kivezetés Méret Készlet DN100 1db kivezetés HD-PE SMART DN db csavar Lezáró lépcsős kialakításhoz /100 és közé Bekötõakna HD-PE , HD-PE ,35 Kivezetés 2 x DN110 2 x DN160 2 x DN200 2 x DN110 2 x DN160 2 x DN200 Élvédelem anyaga horganyzott acél rozsdamentes acél idomok /100 balos sarokidom / /100 jobbos sarokidom / /100 balos T-idom / /100 jobbos T-idom / db Tie-Rod + 2 db csavar /100 keresztidom /55 A folyóka idomok rozsdamentes is rendelhetõk! 26
27 SMART 150 folyókák SMART 150 folyókák HD-PE alapanyagból, 2,4mm vastag horganyzott acél vagy rozsdamentes Névleges méret: 15cm Terhelés: B125, C250 SMART 150 Beépítési Belsõ. Oldalsó kivezetés Alsó kivezetés Élvédelem anyaga x DN110 horg. ac ,55 2 x DN x DN160 r.m. ac x DN110 horg. ac x DN x DN160 r.m. ac. Terhelési osztály Rács anyaga A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás A15 horganyzott ac. bordás A15 rozsdamentes ac. bordás B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós Rácsok Átfolyási keresztm. (dm 2 ) ,9 4, ,45 2, , ,5 6, ,1 13, ,05 6,87 Nyílásméret 130 x 8,5 15,2 x 32,2 32,2 x 32, B125 öntöttvas négyzet (GGG) ,9 3,77 29 x 24, C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós ,5 13, ,75 6, , ,5 6,73 15,2 x 31,2 31,2 x 31, C250 öntöttvas bordás (GGG) ,2 3, x C250 öntöttvas sűrű bordás (GGG) ,0 x 7,0 Rácsrögzítés Tie-Rod vagy rögzítés nélkül Folyókák közepes terhelésre (B125-C250) 27
28 SMART 150 folyókák Véglezárók véglezáró DN63 kivezetéssel véglezáró véglezáró DN110 kivezetéssel véglezáró HD-PE 150/100 Folyókák közepes terhelésre (B125-C250) Bekötõakna Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. SMART horg. ac. M8 x 55 TBL rozsdamentes ac. SMART rozsdamentes ac. M8 x 55 TBL rozsdamentes ac fekete horg. ac. SMART öntöttvas (GGG) M8 x 55 fekete hatlapfejû Lezáró lépcsős kialakításhoz /100 és közé HD-PE , HD-PE ,7 Kivezetés 2 x DN110 2 x DN160 2 x DN200 Élvédelem anyaga horganyzott acél 2 x DN110 rozsdamentes 2 x DN160 2 x DN200 acél 2 db Tie-Rod + 2 db csavar idomok balos sarokidom / jobbos sarokidom / balos T-idom / jobbos T-idom / keresztidom /100 A folyóka idomok rozsdamentes acél élvédelemmel is rendelhetõk! 28
29 SMART 200 folyókák SMART 200 folyókák HD-PE alapanyagból, 2,4mm vastag horganyzott acél vagy rozsdamentes Névleges méret: 20cm Terhelés: B125, C250 SMART 200 Beépítési Belsõ. Oldalsó kivezetés Alsó kivezetés Élvédelem anyaga x DN160 1 x DN160 horg. ac , x DN200 1 x DN200 r.m. ac x DN160 horg. ac ,95 2 x DN x DN200 r.m. ac x DN160 horg. ac ,35 2 x DN x DN200 r.m. ac. Terhelési osztály Rács anyaga Rácsok Átfolyási keresztm. (dm 2 ) A15 horganyzott ac. bordás ,8 4, A15 horganyzott ac. bordás ,4 2, B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. sûrû hálós B125 rozsdamentes ac. sûrû hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós B125 horganyzott ac. ritka hálós B125 rozsdamentes ac. ritka hálós ,2 16, ,1 8, , ,6 9 Nyílásméret 130 x 8,5 15,2 x 32,2 32,2 x 32, B125 öntöttvas négyzet (GGG) ,3 6,12 25,5 x 24, C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós ,5 16, ,75 8, , , ,2 x 31,2 31,2 x 31, C250 öntöttvas bordás (GGG) , x C250 öntöttvas sűsű bordás (GGG) , ,0 x 7,0 Rácsrögzítés Tie-Rod vagy rögzítés nélkül Folyókák közepes terhelésre (B125-C250) 29
30 SMART 200 folyókák Véglezárók véglezáró DN63 kivezetéssel véglezáró véglezáró DN110 kivezetéssel véglezáró HD-PE 200/ / véglezáró DN160 kivezetéssel Folyókák közepes terhelésre (B125-C250) Bekötõakna HD-PE , HD-PE ,85 Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. SMART horg. ac. M8 x 55 TBL rozsdamentes ac. SMART rozsdamentes ac. M8 x 55 TBL rozsdamentes ac fekete horg. ac. SMART öntöttvas (GGG) M8 x 55 fekete hatlapfejû Lezáró lépcsős kialakításhoz /160 és közé /100 és 200/160 közé Kivezetés Élvédelem anyaga 2 x DN110 horganyzott 2 x DN160 2 x DN200 2 x DN110 2 x DN160 2 x DN200 acél rozsdamentes acél idomok balos sarokidom 200/ / jobbos sarokidom 200/ / balos T-idom 200/ / jobbos T-idom 200/ / db Tie-Rod + 2 db csavar keresztidom 200/ /100 A folyóka idomok rozsdamentes acél élvédelemmel is rendelhetõk! 30
31 Beépítési utasítások Beépítési utasítás a SMART típusú HD-PE mûanyag folyókákhoz Burkolat: Térkõ 1 Térkõ elem 2 Ágyazó homok 3 Teherhordó réteg (homokos kavics, kõzúzalék) 4 Termett talaj 5 Ágyazó beton Burkolat: Aszfalt 1 Aszfalt 2 Soványbeton (CKT) 3 Teherhordó réteg (homokos kavics, kõzúzalék) 4 Termett talaj 5 Ágyazó beton 6 Bitumen kiöntés Folyókák közepes terhelésre (B125-C250) Burkolat: Térbeton 1 Beton 2 Soványbeton (CKT) 3 Teherhordó réteg (homokos kavics, kõzúzalék) 4 Termett talaj 5 Ágyazó beton Terhelési osztály EN 1433 szerint A15 B125 C250 H ágyazó beton vastagsága a folyóka alatt (cm) S ágyazó beton szélessége a folyóka mellett (cm) Betonminõség EN szerint C20/25 C25/30 C25/30 Megjegyzés: A folyókatest külsõ bordázottsága folyékony beton használatát teszi szükségessé. Fontos, hogy az oldalbeton kialakításakor a rácsot a folyókára ráhelyezzük! 31
32 SLOPE 100 folyókák SLOPE 100 folyókák HD-PE alapanyagból, horganyzott acél vagy rozsdamentes acél élvédelemmel Névleges méret: 10cm Terhelés: C250, D400, E600 Folyókák közép- és nehéz terhelésre (C250-E600) SLOPE 100 Beépítési Belsõ. Oldalsó kivezetés Alsó kivezetés Élvédelem anyaga horg. ac ,9 2 x DN110 1 x DN r.m. ac horg. ac ,4 2 x DN63 1 x DN r.m. ac x DN100 horg. ac ,1 2 x DN x DN110 r.m. ac x DN100 horg. ac ,9 2 x DN x DN110 r.m. ac. Terhelési osztály Rács anyaga C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós Rácsok Átfolyási keresztm. (dm 2 ) ,5 6, ,75 3,45 Nyílásméret 15,2 x 30, C250 öntöttvas négyzet (GGG) ,5 3,4 2,6 16,5 x 17, C250 öntöttvas bordás (GGG) ,5 2,8 2,1 93 x D400 öntöttvas bordás (GGG) ,5 3 2,1 93 x 21 Rácsrögzítés Tie-Rod vagy rögzítés nélkül Hook-Lock E600 öntöttvas bordás (GGG) ,5 3,3 2,1 93 x 20 Hook-L.+Tie-R. 32
33 SLOPE 100 folyókák Véglezárók véglezáró DN40 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró véglezáró DN63 kivezetéssel véglezáró HD-PE HD-PE 100/55 100/100 Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. SLOPE horg. ac. M8 x 55 TBL rozsdamentes ac. SLOPE rozsdamentes ac. M8 x 55 TBL rozsdamentes ac fekete horg. ac. SLOPE öntöttvas (GGG) M8 x 55 TBL fekete hatlapfejű Függõleges kivezetés Méret Készlet DN100 1db kivezetés HD-PE SLOPE DN db csavar Lezáró lépcsős kialakításhoz /100 és közé Bekötõakna Kivezetés HD-PE HD-PE ,9 3,9 2 x DN80 2 x DN110 2 x DN160 2 x DN200 Élvédelem anyaga horganyzott acél rozsdamentes acél 2 db Tie-Rod + 2 db csavar idomok /100 balos sarokidom / /100 jobbos sarokidom / /100 balos T-idom / jobbos T-idom 100/ / /100 keresztidom /555 Folyókák közép- és nehéz terhelésre (C250-E600) A folyóka idomok rozsdamentes acél élvédelemmel is rendelhetõk! 33
34 SLOPE 150 folyókák SLOPE 150 folyókák HD-PE alapanyagból, horganyzott acél vagy rozsdamentes acél élvédelemmel Névleges méret: 15cm Terhelés: C250, D400, E600 SLOPE 150 Beépítési Belsõ. Oldalsó kivezetés Alsó kivezetés Élvédelem anyaga x DN110 horg. ac ,45 2 x DN x DN160 r.m. ac x DN110 horg. ac ,9 2 x DN x DN160 r.m. ac. Folyókák közép- és nehéz terhelésre (C250-E600) Terhelési osztály Rács anyaga C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós Rácsok Átfolyási keresztm. (dm 2 ) ,5 11, ,75 6,54 Nyílásméret 15,2 x 30, C250 öntöttvas bordás (GGG) ,5 3,9 3,9 133 x D400 öntöttvas bordás (GGG) ,5 3 3,5 133 x 21 Rácsrögzítés Tie-Rod vagy rögzítés nélkül Hook-Lock E600 öntöttvas bordás (GGG) ,5 6 2, x 20 Hook-L.+Tie-R. 34
35 SLOPE 150 folyókák Véglezárók véglezáró DN63 kivezetéssel véglezáró véglezáró DN110 kivezetéssel véglezáró HD-PE 150/100 Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. SLOPE horg. ac. M8 x 55 TBL rozsdamentes ac. SLOPE rozsdamentes ac. M8 x 55 TBL rozsdamentes ac fekete horg. ac. SLOPE öntöttvas (GGG) M8 x 55 TBL fekete hatlapfejű Lezáró lépcsős kialakításhoz /100 és közé Bekötõakna Kivezetés HD-PE HD-PE ,2 4,2 2 x DN80 2 x DN110 2 x DN160 2 x DN200 Élvédelem anyaga horganyzott acél rozsdamentes acél 2 db Tie-Rod + 2 db csavar idomok balos sarokidom / jobbos sarokidom / balos T-idom / jobbos T-idom / keresztidom /100 A folyóka idomok rozsdamentes acél élvédelemmel is rendelhetõk! Folyókák közép- és nehéz terhelésre (C250-E600) 35
36 SLOPE 200 folyókák SLOPE 200 folyókák HD-PE alapanyagból, horganyzott acél vagy rozsdamentes acél élvédelemmel Névleges méret: 20cm Terhelés: C250, D400, E600 SLOPE 200 Beépítési Belsõ. Oldalsó kivezetés Alsó kivezetés Élvédelem anyaga x DN160 1 x DN160 horg. ac , x DN200 1 x DN200 r.m. ac x DN160 horg. ac ,85 2 x DN x DN260 r.m. ac x DN160 horg. ac ,25 2 x DN x DN260 r.m. ac. Folyókák közép- és nehéz terhelésre (C250-E600) Terhelési osztály Rács anyaga C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós Rácsok Átfolyási keresztm. (dm 2 ) , ,5 7,65 Nyílásméret 15,2 x 30, C250 öntöttvas bordás (GGG) , x D400 öntöttvas bordás (GGG) ,5 5,5 4,5 183 x 21 Rácsrögzítés Tie-Rod vagy rögzítés nélkül Hook-Lock E600 öntöttvas bordás (GGG) ,5 7,8 4,5 182 x 20 Hook-L.+Tie-R. 36
37 SLOPE 200 folyókák Véglezárók véglezáró DN63 kivezetéssel véglezáró véglezáró DN110 kivezetéssel véglezáró HD-PE 200/ / véglezáró DN160 kivezetéssel Tie-Rod rácsrögzítõk Rács Csavar db/fm horganyzott ac. SLOPE horg. ac. M8 x 55 TBL rozsdamentes ac. SLOPE rozsdamentes ac. M8 x 55 TBL rozsdamentes ac fekete horg. ac. SLOPE öntöttvas (GGG) M8 x 55 TBL fekete hatlapfejű Lezáró lépcsős kialakításhoz /160 és közé /100 és 200/160 közé Bekötõakna Kivezetés HD-PE HD-PE ,6 4,6 2 x DN80 2 x DN110 2 x DN160 2 x DN200 Élvédelem anyaga horganyzott acél rozsdamentes acél 2 db Tie-Rod + 2 db csavar idomok balos sarokidom 200/ / jobbos sarokidom 200/ / balos T-idom 200/ / jobbos T-idom 200/ / keresztidom 200/ /100 A folyóka idomok rozsdamentes acél élvédelemmel is rendelhetõk! Folyókák közép- és nehéz terhelésre (C250-E600) 37
38 Beépítési utasítások Beépítési utasítás a SLOPE típusú HD-PE mûanyag folyókákhoz Burkolat: Aszfalt B125-C250 1 Aszfalt 2 Soványbeton (CKT) 3 Teherhordó réteg (homokos kavics, kõzúzalék) 4 Termett talaj 5 Ágyazó beton 6 Bitumen kiöntés Burkolat: Aszfalt D400-E600 Folyókák közép- és nehéz terhelésre (C250-E600) 1 Aszfalt kopó- és kötőréteg 2 Soványbeton (CKT) 3 Teherhordó réteg (homokos kavics, kõzúzalék) 4 Termett talaj 5 Ágyazó beton 6 Bitumen kiöntés Burkolat: Térbeton D400-E600 1 Térbeton burkolat dilatációval 2 Teherhordó réteg (homokos kavics, kőzúzalék) 3 Termett talaj 4 Ágyazó beton 5 Dilatációs hézag bitumen kiöntéssel Burkolat: Térkő D400-E600 1 Térkő elem 2 Ágyazó homok 3 Teherhordó réteg (homokos kavics, kőzúzalék) 4 Termett talaj 5 Ágyazó beton Terhelési osztály EN 1433 szerint A15 B125 C250 D400 E600 H ágyazó beton vastagsága a folyóka alatt (cm) S ágyazó beton szélessége a folyóka mellett (cm) Betonminõség EN szerint C20/25 C25/30 C25/30 C25/30 C30/50 Megjegyzés: A folyókatest külsõ bordázottsága folyékony beton használatát teszi szükségessé. Fontos, hogy az oldalbeton kialakításakor a rácsot a folyókára ráhelyezzük! 38
39 WING 100 folyókák WING 100 folyókák HD-PE alapanyagból, 4,5mm vastag horganyzott acél vagy rozsdamentes Névleges méret: 10cm Terhelés: C250, D400, E600, F900 WING 100 Beépítési Belsõ. Oldalsó kivezetés Alsó kivezetés Élvédelem anyaga horg. ac ,9 2 x DN110 1 x DN r.m. ac horg. ac ,4 2 x DN63 1 x DN r.m. ac x DN100 horg. ac ,1 2 x DN x DN110 r.m. ac x DN100 horg. ac ,9 2 x DN x DN110 r.m. ac. Terhelési osztály Rács anyaga C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós C250 horganyzott ac. sûrû hálós C250 rozsdamentes ac. sûrû hálós C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós C250 horganyzott ac. ritka hálós C250 rozsdamentes ac. ritka hálós Rácsok Átfolyási keresztm. (dm 2 ) ,5 8, ,75 4, ,8 9, ,4 4, C250 horganyzott ac. tömör fedél Nyílásméret 10,2 x 31,2 34,2 x 31, C250 öntöttvas bordás (GGG) ,65 1,94 82 x D400 öntöttvas négyzet (GGG) ,8 2,43 22,5 x 22, D400 öntöttvas bordás (GGG) ,75 1,94 82 x D400 horg. ac. aszimm. réskeret 80 8, D400 horg. ac. aszimm. réskeret 120 9, D400 horg. ac. aszimm. résfed. aknára 80 5, D400 horg. ac. aszimm. résfed. aknára 120 7, D400 horg. ac. szimm. réskeret 80 7, D400 horg. ac. szimm. réskeret 120 8, D400 horg. ac. szimm. résfedél aknára 80 5, D400 horg. ac. szimm. résfedél aknára ,8 998 x 18 0,9 491 x 18 1,8 998 x 18 0,9 491 x E600 öntöttvas bordás (GGG) ,1 1,94 82 x E600 öntöttvas sûrû bordás (GGG) ,9 2,13 105,5 x E600 öntöttvas tömör fedél (GGG) F900 öntöttvas bordás (GGG) ,3 1,94 82 x 20 Rácsrögzítés Tie-Rod vagy csavaros Csavaros Rögzítés nélkül Csavaros Folyókák közép- és nehéz terhelésre (C250-F900) A réskeretek rozsdamentes acél alapanyagból is rendelhetõk 39
