1 ResiBoost RESIBOOST FORDULATSZÁM-SZABÁLYOZÁS, ÁLLANDÓ NYOMÁSTARTÁSRA

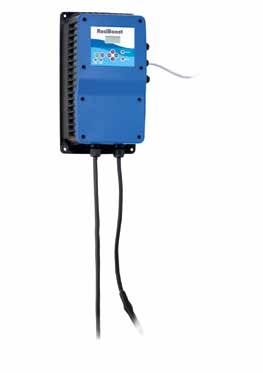

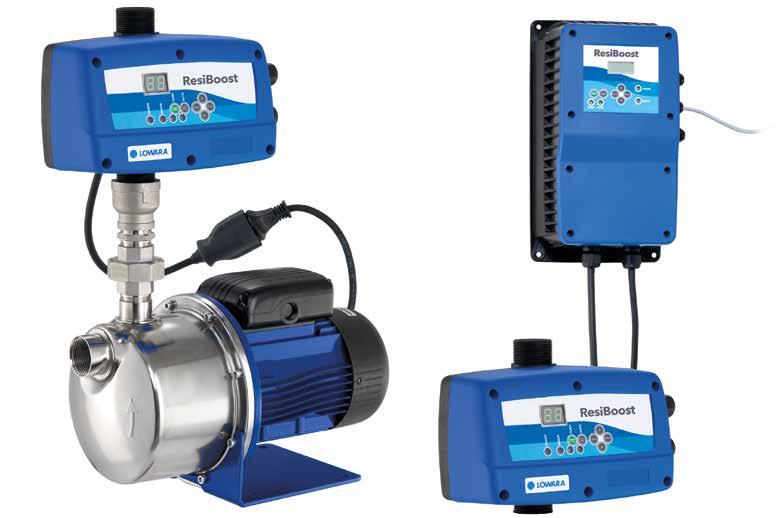

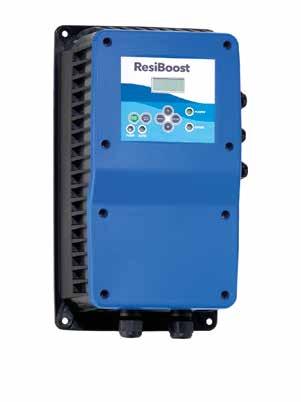

2 A ResiBoost segítségével kényelmesen biztosítható a kívánt nyomásérték, a teljes szállítási tartományban. Precíz fordulatszámszabályozásával jelentős mértékű energiamegtakarítást eredményez. A ResiBoost a vízfogyasztástól független, állandó nyomás biztosítására kifejlesztett szivattyúvezérlés. Precíz fordulatszám-szabályozása nagyfokú energiamegtakarítást tesz lehetővé. A minőségi alkatrészek megbízhatóságot és hibamentes üzemet biztosítanak, továbbá beépített védelemmel rendelkezik különféle rendszer- és elektromos hibákkal szemben. Az egyenletes üzem és a lágyindítás csendes működést és hosszabb szivattyú élettartamot biztosít. A csőre vagy falra szerelt, készre gyártott változatok gyorsan és könnyen telepíthetők. Falra szerelhető frekvenciaváltó. Egy- vagy háromfázisú szivattyúk. Csőre szerelhető változat: Biztosítja az állandó fordulatszámú készülék fokozatmentes fordulatszámszabályozását Egyszerű beállítás és üzemeltetés a kívánt nyomásérték megadásával, Plug and Play Műszaki jellemzők: Csőre szerelhető 09MM 12MM 06MT 10MT Tápellátás 1 x 230V 1 x 230V 1 x 230V 1 x 230V Frekvencia 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Kimenet 1 x 230V 1 x 230V 3 x 230V 3 x 230V Max. áramerősség 9 A 12 A 6 A 10 A Falra szerelhető változat: Vezérlő és információs LCD kijelzős panel Modelltől függően természetes vagy kényszerhűtés Alumínium hőcserélő Műszaki jellemzők: Falra szerelhető Tápellátás 1 x 230V 1 x 230V 1 x 230V 1 x 230V Frekvencia 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Kimenet 1 x 230V 1 x 230V 3 x 230V 3 x 230V Max. áramerősség 6 A 12 A 6 A 10 A Beépített szárazonfutás elleni védelem Kompakt kialakítás Beépített nyomásmérés, digitális kijelzéssel Max. üzemi nyomás 10 Bar 10 Bar 10 Bar 10 Bar Beállítható nyomástartomány 0-5 to 8 Bar 0-5 to 8 Bar 0-5 to 8 Bar 0-5 to 8 Bar Védettség IP 55 IP 55 IP 55 IP 55 Max. vízhőm. 40*C 40*C 40*C 40*C Nettó tömeg 2.5 kg 2.5 kg 2.5 kg 2.5 kg Csőcsatlakozás 1 ¼ 1 ¼ 1 ¼ 1 ¼ Max. kapacitás 10 m 3 /h 10 m 3 /h 10 m 3 /h 10 m 3 /h 4-20 ma, 0-10 bar külső nyomás érzékelővel (opcionálisan 0-16 bar) Tárolt információk: üzemóraszám, indítási szám, csatlakozások a tápellátáshoz, riasztási napló Beállítható nyomástartomány 0-5 to 16 Bar 0-5 to 16 Bar 0-5 to 16 Bar 0-5 to 16 Bar Védettség IP 54 IP 54 IP 54 IP 54 Max. környezeti 50*C 50*C 50*C 50*C hőm. 3 kg 3.5 kg 4 kg 4.5 kg Nettó tömeg LCD kijelzős vezérlőpanel Tárolt információk: üzemóraszám, indítási szám, csatlakozások a tápellátáshoz, riasztási napló Beépített túláramvédelem, tápfeszültség és rövidzárlat felügyelet Tápellátás hiba esetén automatikus helyreállító rendszer Beépített szárazonfutás elleni védelem Elektronikus bemenet tartály vízszint érzékeléséhez; ez a rendszer független a szárazonfutás elleni védelemtől Anti-Icing jegesedés elleni védelem >> csak a vízhűtéses változathoz IP54 IP55 2 3

3 Funkció Leírás Funkció Leírás ResiBoost Inverter Model MMW09 MTW10 Névl. bemenő fesz. (Ube) 1x230V -20% +10% 1x230V -20% +10% Motor névl. kimenő feszültsége (Uki) 0-1x Uin 0-3x Uin Névl. bemenő frekvencia Hz Hz Max. kimenő frekvencia 50Hz 50Hz Motor névl. áramerőssége 9A 10A (Uki = 230 V) Inverter max. bemenő árama (Ube = 230 V) 9.5A 20A Javasolt hálózati védelem **** 13A 25A Túláram 20%, 10 sec max 20%, 10 sec max Fogyasztás készenléti állapotban 4W 4W Névleges kimenő telj. 93% 93% IP védettség IP55 IP55 Max. kábelméret 2.5 mm² 2.5 mm² Nyomásérték 0.0 to 8.0 bar 0.0 to 8.0 bar Környezeti hőmérséklet 0 to 40 C 0 to 40 C Szivattyúzott közeg Vegyszertől ill. lebegőanyagtól mentes tiszta víz Vegyszertől ill. lebegőanyagtól mentes tiszta víz Védőbiztosíték 16A 20A Hűtés Rendszerfolyadék Rendszerfolyadék ResiBoost Inverter Model MMA06 MMA12 MTA06 MTA10 Névl. bemenő fesz. (Ube) 1x230V -20% +10% 1x230V -20% +10% 1x230V -20% +10% 1x230V -20% +10% Motor névl. kimenő feszültsége (Uki) 0-1x Uin 0-1x Uin 0-3x Uin 0-3x Uin Névl. bemenő frekvencia Hz Hz Hz Hz Max. kimenő frekvencia 50Hz 50Hz 50Hz 50Hz Motor névl. árama** (Uki = 230V) 6A 12A 6A 10A Inverter max. bemenő árama (Ube = 230 V) 6.3A 12.6A 12A 20A Javasolt hálózati védelem **** 13A 16A 16A 25A Túláram 20%, 10 sec max 20%, 10 sec max 20%, 10 sec max 20%, 10 sec max Fogyasztás készenléti állapotban 4W 4W 4W 4W Névleges kimenő 93% 93% 93% 93% IP védettség IP54 IP54 IP54 IP54 Max. kábelméret 2.5 mm² 2.5 mm² 2.5 mm² 2.5 mm² Nyomásérték 0.0 to 10 bar 0.0 to 10 bar 0.0 to 10 bar 0.0 to 10 bar Környezeti hőmérséklet 0 to 50 C 0 to 50 C 0 to 50 C 0 to 50 C Szivattyúzott közeg N/A N/A N/A N/A Védőbiztosíték 10A 16A 16A 20A Hűtés Természetes léghűtés Kényszer léghűtés Kényszer léghűtés Kényszer léghűtés Méretek (ResiBoost, csőre szerelhető) Modell MMW09 MTW10 KG 2,9 2,9 b1 (mm) b2 (mm) b3 (mm) R 1¼" R 1¼" b4 (mm) b5 (mm) Méretek (ResiBoost, falra szerelhető) Model MMA06 MTA06 MMA12 MTA10 KG 4,6 4,6 4,6 4,6 b1 (mm) b2 (mm) b3 (mm) b4 (mm) b5 (mm) b6 (mm) b7 (mm) c1 (mm) Ă G11/4 " G11/4 "

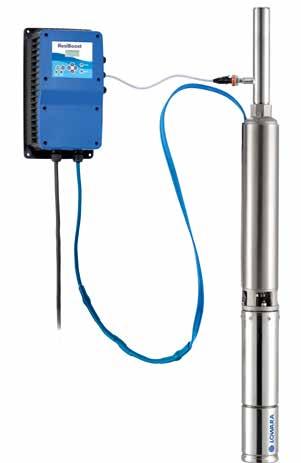

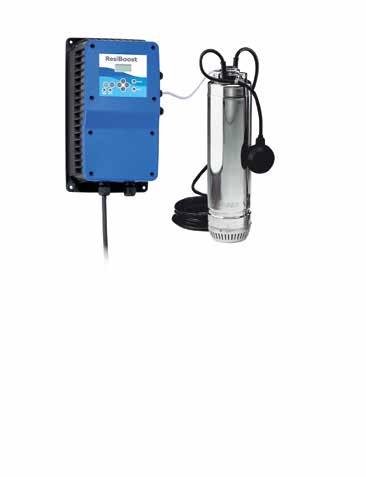

4 Keresse meg ResiBoost megoldását. VM A függőleges tengelyű többfokozatú VM öntvény szivattyútalppal, belső menetes szívó és nyomócsonkkal, 304 rozsdamentes acél hidraulikával és Noryl járókerékkel szerelt. A VM moduláris szivattyúk innovatív hidraulikai kialakítása magas hatásfokot és hosszabb élettartamot biztosít. Kapacitás max: 7.2 m3/h (vízhűtéses), 14 m3/h (léghűtéses) Emelőmagasság max.: 70 m (vízhűtéses), 96 m (léghűtéses) Scuba Többfokozatú, alsó szívókosárral és köpenyhűtéses motorral rendelkező búvárszivattyú. A motort olajkamrás kettős tömítőrendszer védi, mely megbízható működést garantál. A technopolimer járókerekek és az AISI 304 rozsdamentes acél test kiemelkedő teljesítményt és maximális üzemi hatékonyságot biztosít. Vízszintes helyzetben is működtethető. Kapacitás max: 7,5 m3/h Emelőmagasság max.: 85 m (léghűtéses) BG Közvetlen hajtású, önfelszívó centrifugálszivattyúk beépített ejektor rendszerrel. A préselt rozsdamentes acéllemez széleskörű használata nagy teljesítményű, tartós és könnyű szivattyút eredményez. Kapacitás max: 4,2 m3/h e-hm Az e-hm sorozatunk modern, vízszintes tengelyű, kategóriájában a legmagasabb hatásfokú, többfokozatú szivattyú, mely alapkivitelben is IE3 motorokkal kapható. A szivattyúház elérhető 304 vagy 316 rozsdamentes acél, a járókerék pedig Noryl vagy 304 ill. 316 rozsdamentes acél kivitelben. Kapacitás max: 7.2 m3/h (vízhűtéses), 14 m3/h (léghűtéses) Emelőmagasság max.: 70 m (víz- és léghűtéses) Emelőmagasság max.: 53 m e-gs ErP direktívának megfelelő, prémium hatásfokú szivattyúk és motorok. A szerkezet és a lebegő járókerekek együttesének optimális kopásállósága az egyik legjobb a piacon a homoktartalmú közegek kezelésére. Az egység rozsdamentes acél szerkezettel, beépített visszacsapószeleppel és kábelvédővel rendelkezik, a felső és alsó tartók precíziós öntésű rozsdamentes acélból készülnek. Kapacitás max: 15 m3/h (léghűtéses) Emelőmagasság max.: 160 m (léghűtéses) 6 7

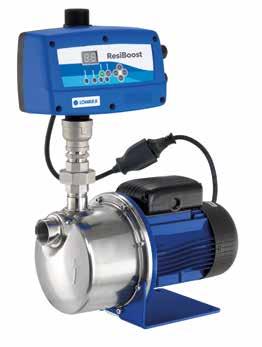

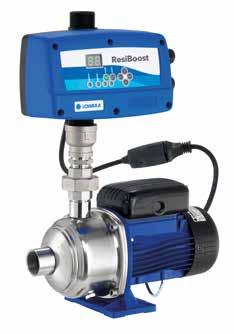

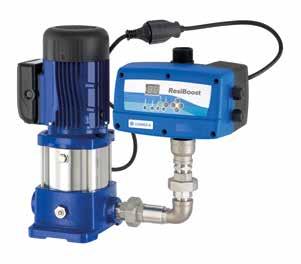

5 Plug and pump rendszerek Prémium hatásfokú Lowara szivattyúból és Resiboost hajtásból álló előszerelt csomagok a leggyorsabb és legkönnyebb telepítéshez. SZIVATTYÚ BE/KIMENET CIKKSZÁM LEÍRÁS e-hm M/M M/T RESIBOOST MMW09DE/1HM03P U RESIBOOST MMW09UK/1HM03P RESIBOOST MMW09DE/1HM04P U RESIBOOST MMW09UK/1HM04P RESIBOOST MMW09DE/1HM05P U RESIBOOST MMW09UK/1HM05P RESIBOOST MMW09DE/1HM06P U RESIBOOST MMW09UK/1HM06P RESIBOOST MMW09DE/3HM03P U RESIBOOST MMW09UK/3HM03P RESIBOOST MMW09DE/3HM04P U RESIBOOST MMW09UK/3HM04P RESIBOOST MMW09DE/3HM05P U RESIBOOST MMW09UK/3HM05P RESIBOOST MMW09DE/3HM06P U RESIBOOST MMW09UK/3HM06P RESIBOOST MMW09DE/5HM02P U RESIBOOST MMW09UK/5HM02P RESIBOOST MMW09DE/5HM03P U RESIBOOST MMW09UK/5HM03P RESIBOOST MMW09DE/5HM04P U RESIBOOST MMW09UK/5HM04P RESIBOOST MMW09DE/5HM05P U RESIBOOST MMW09UK/5HM05P RESIBOOST MMW09DE/10HM02P U RESIBOOST MMW09UK/10HM02P RESIBOOST MMW09DE/10HM03P U RESIBOOST MMW09UK/10HM03P RESIBOOST MTW10C/1HM02P RESIBOOST MTW10C/1HM03P RESIBOOST MTW10C/1HM04P RESIBOOST MTW10C/1HM05P RESIBOOST MTW10C/1HM06P RESIBOOST MTW10C/3HM02P RESIBOOST MTW10C/3HM03P RESIBOOST MTW10C/3HM04P RESIBOOST MTW10C/3HM05P RESIBOOST MTW10C/5HM02P RESIBOOST MTW10C/5HM03P RESIBOOST MTW10C/5HM04P RESIBOOST MTW10C/5HM05P RESIBOOST MTW10C/10HM02P RESIBOOST MTW10C/10HM03P15 SZIVATTYÚ BE/KIMENET CIKKSZÁM LEÍRÁS RESIBOOST MMW09DE/1VM03P05M VM U RESIBOOST MMW09UK/1VM03P05M RESIBOOST MMW09DE/1VM04P05M U RESIBOOST MMW09UK/1VM04P05M RESIBOOST MMW09DE/1VM05P05M U RESIBOOST MMW09UK/1VM05P05M RESIBOOST MMW09DE/1VM06P07M U RESIBOOST MMW09UK/1VM06P07M RESIBOOST MMW09DE/3VM02P05M U RESIBOOST MMW09UK/3VM02P05M RESIBOOST MMW09DE/3VM03P05M U RESIBOOST MMW09UK/3VM03P05M M/M RESIBOOST MMW09DE/3VM04P05M U RESIBOOST MMW09UK/3VM04P05M RESIBOOST MMW09DE/3VM05P07M U RESIBOOST MMW09UK/3VM05P07M RESIBOOST MMW09DE/3VM06P09M U RESIBOOST MMW09UK/3VM06P09M RESIBOOST MMW09DE/5VM02P05M U RESIBOOST MMW09UK/5VM02P05M RESIBOOST MMW09DE/5VM03P05M U RESIBOOST MMW09UK/5VM03P05M RESIBOOST MMW09DE/5VM04P07M U RESIBOOST MMW09UK/5VM04P07M RESIBOOST MMW09DE/5VM05P09M U RESIBOOST MMW09UK/5VM05P09M RESIBOOST MTW10C/1VM02P03T RESIBOOST MTW10C/1VM03P03T RESIBOOST MTW10C/1VM04P04T RESIBOOST MTW10C/1VM05P05T RESIBOOST MTW10C/1VM06P07T RESIBOOST MTW10C/3VM02P03T M/T RESIBOOST MTW10C/3VM03P04T RESIBOOST MTW10C/3VM04P05T RESIBOOST MTW10C/3VM05P07T RESIBOOST MTW10C/5VM02P04T RESIBOOST MTW10C/5VM03P05T RESIBOOST MTW10C/5VM04P11T RESIBOOST MTW10C/5VM05P11T SZIVATTYÚ BE/KIMENET CIKKSZÁM LEÍRÁS RESIBOOST MMW09DE/BGM3 BG U RESIBOOST MMW09UK/BGM RESIBOOST MMW09DE/BGM U RESIBOOST MMW09UK/BGM5 M/M RESIBOOST MMW09DE/BGM U RESIBOOST MMW09UK/BGM RESIBOOST MMW09DE/BGM U RESIBOOST MMW09UK/BGM RESIBOOST MMW09DE/BGM U RESIBOOST MMW09UK/BGM RESIBOOST MTW10C/BG RESIBOOST MTW10C/BG5 M/T RESIBOOST MTW10C/BG RESIBOOST MTW10C/BG RESIBOOST MTW10C/BG11 8 9

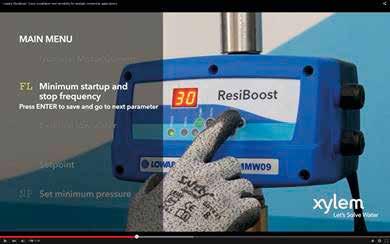

6 ÖNÁLLÓ HAJTÁS A megfelelő megoldás meglévő állandó fordulatszámú rendszerek kiegészítésére. CIKKSZÁM LEÍRÁS CSATLAKOZÓ RESIBOOST MTA06 DE RESIBOOST MMA06 DE RESIBOOST MMA12 DE RESIBOOST MMW09 DE RESIBOOST MTA06 UK RESIBOOST MMA06 UK RESIBOOST MMA12 UK RESIBOOST MMW09 UK RESIBOOST MTA06 AU RESIBOOST MMA06 AU RESIBOOST MMA12 AU RESIBOOST MMW09 AU DE CSATLA- KOZÓ UK CSATLA- KOZÓ AU CSATLA- KOZÓ RESIBOOST MTW10 C CSATLAKOZÓ RESIBOOST MTA10 C NÉLKÜL VÍZHŰTÉSES MMW/MTW HOGYAN VÁLASSZUNK SZŰRŐT? KIMENET KIMENŐ ÁRAM MOTORKÁBEL HOSSZA Fázisszám A l < 20m 20 l 100m l >100m 1 fázis 6 nem kötelező fázis 12 nem kötelező fázis 6 nem kötelező fázis 12 nem kötelező TARTOZÉKOK Útmutató videó CIKKSZÁM LEÍRÁS ¼ M-F visszacsapószelep M-M visszacsapószelep l Idrotuba, 8 bar, Rp 1 csatlakozó bar nyomásmérő, ø=50 mm QCL5 / 230 szintvezérlő panel, egyfázisú, 1 x230 V Úszókapcsoló, 10 m kábelhossz, ellensúllyal Úszókapcsoló, 5 m kábelhossz Úszókapcsoló, 5 m kábelhossz, ellensúllyal LÉGHŰTÉSES MMA/MTA Keresse a YouTube-on az új Xylem Lowara Resiboost útmutató videót: könnyű telepítés és sokoldalúság különféle épületgépészeti alkalmazásokban. A videó bemutatja egy Lowara e-hm szivattyúra szerelt Lowara ResiBoost telepítését és beállítását. SZŰRŐK Olyan rendszerekhez javasoltak, ahol 20 m-nél nagyobb kábelhossz szükséges (jellemzően kútszivattyús alkalmazások). CIKKSZÁM TÍPUS TÖMEG (KG) Szinuszos szűrő egy fázishoz, 1x230 V, Inévl 6A, IP64 védettség Szinuszos szűrő egy fázishoz, 1x230 V, Inévl 12A, IP64 védettség 2, Szinuszos szűrő három fázishoz, 3x230 V, Inévl 6A, IP64 védettség Szinuszos szűrő három fázishoz, 3x230 V, Inévl 12A, IP64 védettség dv/dt szűrő három fázishoz, 3x230 V, Inévl 6A, IP64 védettség dv/dt szűrő három fázishoz, 3x230 V, Inévl 12A, IP64 védettség - 10

7 Xylem zīl m e 1) A növények azon szövete, ami a vizet a gyökerekből felfelé szállítja; 2) Vezető globális víztechnológiai vállalat. Globális csapatunk egy közös cél érdekében alakult: hogy innovatív megoldásokat találjunk a világ vízigényének kielégítésére. Munkánk középpontjában olyan új technológiák megalkotása áll, amelyek a jövőben továbbfejlesztik a víz felhasználásának és újrafelhasználásának módjait. Kiemeljük, kezeljük, elemezzük és visszajuttatjuk a vizet a környezetbe, valamint segítünk ügyfeleinknek abban, hogy hatékonyabban használhassák a vizet otthonaikban, épületeikben, ipari és mezőgazdasági üzemeikben. Több mint 150 országban ápolunk stabil és hosszú távú kapcsolatot ügyfeleinkkel, akik a piacvezető márkákat, a szakértelmet és az innovációt ötvöző vállalatként ismernek bennünket. Látogasson el a címre, és tudjon meg többet arról, hogyan segíthet Önnek a Xylem. Központi székhely Xylem Water Solutions Italia Srl Via Gioacchino Rossini 1/A Lainate (MI) - Italy Tel. (+39) Fax (+39) Információ és műszaki támogatás Xylem Water Solutions Magyarország Kft Törökbálint, Tópark u.9. Tel: xylem.kft@xyleminc.com A Lowara, a HYDROVAR és a Xylect a Xylem Inc., vagy valamelyik leányvállalatának védjegye vagy bejegyzett védjegye. Minden más védjegy vagy bejegyzett védjegy a vonatkozó tulajdonosok tulajdona. cod P04/16 A Xylem Water Solutions Italia Srl fenntartja az előzetes értesítés nélkül történő módosítások jogát Xylem, Inc
