1 LOWARA szivattyúk az Ön otthonában (ikonok)

2

3 Bemutatkozás A Xylem egy több mint dolgozót foglalkoztató globális vállalat, amely a LOWARA mellett számtalan nemzetközileg jól ismert márka tulajdonosa, így például: Flygt, Godwin, Leopold, Wedeco, Sanitaire. A LOWARA vállalatot az olaszországi Montecchio Maggiore-ben alapították 1968-ban. Az Európában jelenleg 5 helyszínen (Olaszország, Ausztria, Egyesült Királyság, Magyarország, Lengyelország) gyártott termékeket a tisztavizes ágazat egyik vezető nemzetközi márkájaként jegyzik ben a társaság a világ egyik meghatározó műszaki megoldásokkal foglalkozó cégcsoportja, az ITT részévé, a LOWARA márka pedig a csoport kiváló minőségű tisztavizes alkalmazásainak vezető termékévé vált. Az ITT üzletágainak növekedésével párhuzamosan a szivattyúzással és vízkezeléssel foglalkozó divízió is kinőtte magát, így 2011-ben az ITT három egységre vált szét, a vizes divízió Xylem néven működik tovább a piacon. A LOWARA széles termékpalettájával képes lefedni a piac épületgépészeti, szivattyúzási, vezérlési, nyomásfokozási, valamint ipari alkalmazási igényeit. Valamennyi termék szerepel a nyilvános CAD adatbázisban, továbbá rendelkezésre állnak azok a BIM fájlok, amelyek jelentősen megkönnyítik a tervezést e termékkörrel. A Xylem kiválósági törekvéseivel összhangban a LOWARA termékek innovatív megoldásait és fejlett gyártási technológiáit folyamatosan fejlesztik annak érdekében, hogy a vásárlók mindenkor korszerű, megbízható és energiahatékony berendezésekhez jussanak.

4 FŰTÉS - HŰTÉS - KLÍMA Ecocirc BASIC, PREMIUM Ecocirc PRO Ecocirc XL, XL Plus TP 1 kondenzvíz átemelő VÍZELLÁTÁS BLOCK BG(M) házi vízellátó CEA, CA centrifugál szivattyúk ResiBoost szivattyúvezérlés GENYO TEKNOSPEED Scuba - 5 búvárszivattyú e-gs - 4 kútszivattyú VÍZELVEZETÉS DOC DIWA DOMO DOMO GRI DL Sekamatik 10 E Xylect szivattyúkiválasztó szoftver Nyomásveszteség táblázat Lowara gyár, Cegléd Gyors és rugalmas szállítás 24 hónap jótállás Szerviz 24 órás kiszállással

5 FŰTÉS HŰTÉS KLÍMA

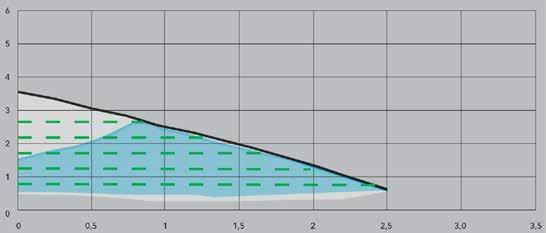

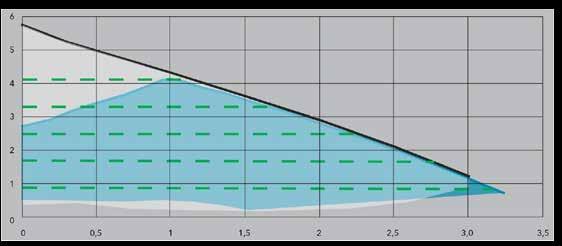

6 ecocirc BASIC és PREMIUM ecocirc nagyhatékonyságú keringető szivattyúk Magas hatásfokú szivattyúk ECM technológiával és állandó mágneses forgórésszel. Az ecocirc BASIC használható automatikusan, vagy kézzel beállított sebességen, így alkalmazható radiátoros fűtésrendszerekben (egyés kétcsöves rendszerekben), padlófűtés és felületfűtési rendszerekben, kazánok vízellátására, szolár, vagy ehhez hasonló rendszerekben. Magyar gyártás elektromos csatlakozó, nincs szükség szerszámra ECM technológia Anti-Block technológia kataforézis bevonattal ellátott öntöttvas szivattyúház kombinált LED-es állapotjelző és kapcsoló (PREMIUM) belső túláram elleni védelem automatikus légtelenítő üzemmód Az ecocirc PREMIUM további funkciói: Kombinált LED-es állapotjelző és kapcsoló. A multi-kijelzőn automatikusan kerül megjelenítésre az aktuális teljesítményfelvétel, a szállítómagasság és a térfogatáram. Három fokozatmentes szabályozási opció: - fokozatmentesen állítható fix sebesség - automatikus arányos nyomáskülönbség-szabályozás Δp-v - automatikus állandó nyomáskülönbség-szabályozás Δp-c (PREMIUM) Kötéstávolság Max. emelőmagasság Névleges csatlakozás Sorozatnév... 4/ SZIVATTYÚTÍPUS MÉRETEK (mm) SÚLY Szállítókapacitás: max. 3,2 m³/h Szállítómagasság: max. 6 m Tápellátás: egyfázisú, 50 Hz és 60 Hz Teljesítmény: 10 W 50 W Maximális üzemi nyomás: 10 bar Szállított folyadék hőmérséklete: -10 C 110 C... 6/ SZIVATTYÚTÍPUS MÉRETEK (mm) SÚLY 4 méteres változatok 6 méteres változatok Szállítómagasság (m) Szállítómagasság (m) Térfogatáram (m 3 /h) Térfogatáram (m 3 /h) 6

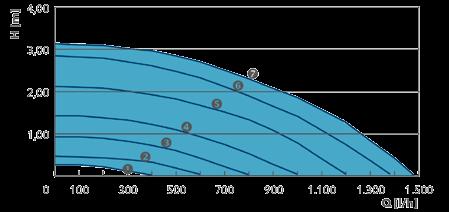

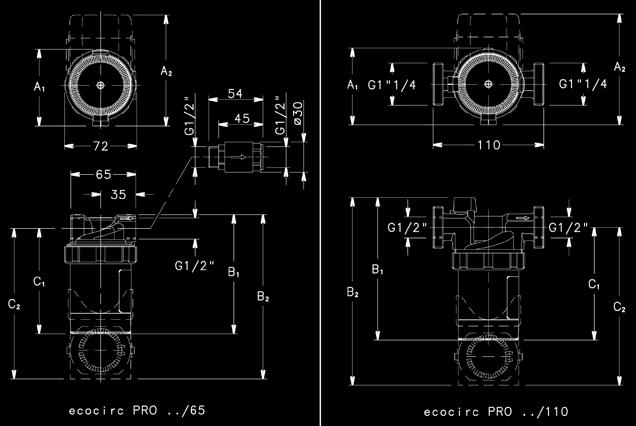

7 ecocirc PRO Nagyhatékonyságú HMV keringető szivattyú fokozatmentesen változtatható sebességgel Magyar gyártás Kivitele a magas hatásfokot és alacsony zajszintet egyesíti megfizethető áron. A hagyományos szivattyúkhoz képest akár 90%-os megtakarítás érhető el az energiaköltségekben. tengely nélküli gömbmotor, ECM technológia automatikus légtelenítés hőszigetelő burkolat kompakt és kis méret opció: beépített időkapcsoló, hőérzékelő, visszacsapó és elzáró Szállítókapacitás: max. 1,5 m³/h Szállítómagasság: max. 3 m Tápellátás: egy- és háromfázisú, 50 és 60 Hz Fogyasztás: 27 W Maximális üzemi nyomás: 10 bar Folyadék hőmérséklete: -10 C 95 C ecocirc PRO R U U = kapcsoló órával R = hőmérséklet érzékelővel Kötéstávolság Max emelőmagasság Névleges csatlakozás Sorozatnév SZIVATTYÚTÍPUS MÉRETEK (mm) SÚLY 7

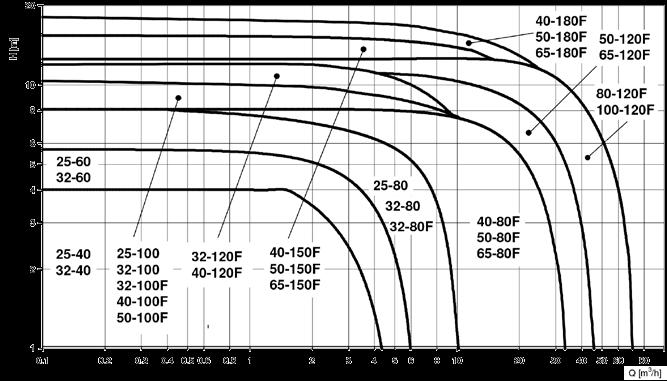

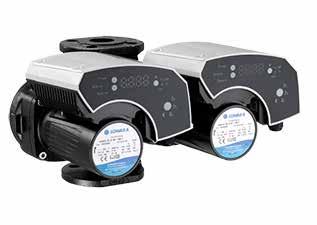

8 ecocirc XL és XLplus Nagyhatékonyságú, nedvestengelyű keringető szivattyúk Lowara ecocirc XL és XLplus keringető szivattyúk épületgépészeti alkalmazásokhoz. Arányos nyomásszabályozás (Δp-v) Állandó nyomásszabályzás (Δp-c) Nyomáskülönbség,- hőmérséklet-szabályozás (Δp-T) Kézzel beállítható állandó sebesség Éjszakai csökkentett üzemmód ( ) Levehető hibajel, ext. On/Off Modbus RTU, RS485, BACnet, WiFi kommunikáció (XLplus) ecocirc XL plus D F F= karimás kötés Max emelőmagasság (m x 10) Névleges csatlakozás Szivattyútípus: D = iker B = bronz vagy N = rozsdamentes (HMV) Épületfelügyelet Sorozatnév Egyes- és iker, öntöttvas, rozsdamentes acél, vagy bronz kivitelben. Szállítómagasság: 19 méterig Térfogatáram: max. 70 m 3 /h Hőmérséklet-tartomány: 10 C 110 C Szivattyútípus Kötéstávolság (mm) Csatlakozás Karimás csatlakozás Kötés- Menetes csatlakozás Elektromos Szivattyútípus távolság Csatlakozás PN 6/10 PN 6 PN 10 csatlakozás (mm) PN 6/10 PN 6 PN 10 Elektromos csatlakozás 8

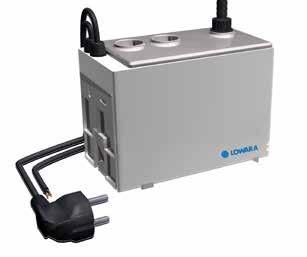

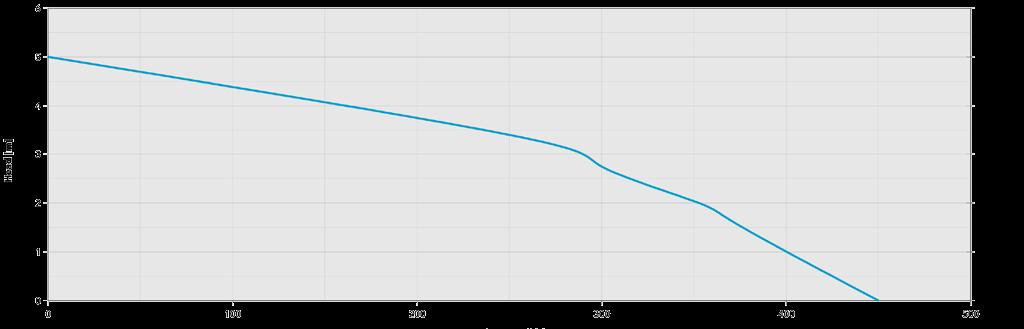

9 TP1 kondenzvíz átemelő TP1 kondenzvíz átemelő kondenzációs kazánokhoz és légkondicionáló rendszerekhez Beépített visszacsapó szeleppel és vészjelzéssel. Az innovatív gömbmotoros kivitel igen hatékony és halk működést biztosít. Magyar gyártás Szállítókapacitás: max. 0,45 m³/h Szállítómagasság: max. 5 m Tápellátás: egyfázisú, 50 Hz Teljesítmény: max 0,03 kw Maximális üzemi nyomás: 10 bar Szállított folyadék hőmérséklete: max. 60 C Emelőmagasság (m) Térfogatáram (l/h) 9

10 VÍZELLÁTÁS

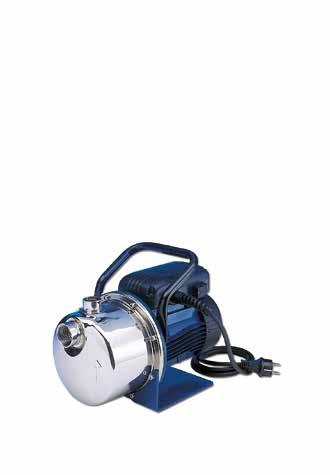

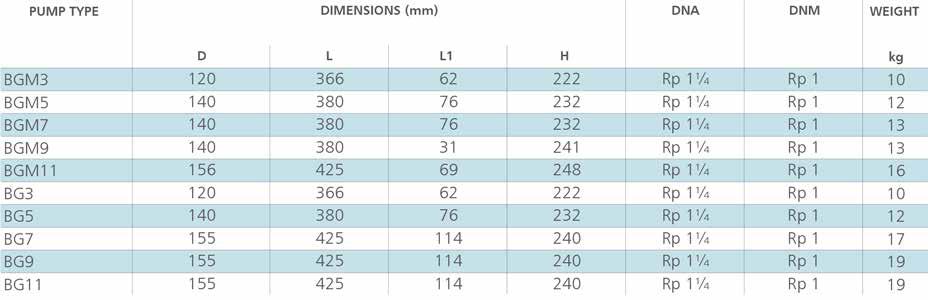

11 BLOCK BG(M) önfelszívó házi vízellátók Beépített légtelenítő rendszerrel ellátott önfelszívó, kompakt centrifugál szivattyúk vízellátásra. A hengerelt rozsdamentes acél használata nagy teljesítményt és hosszú élettartamú szivattyút eredményez. Kerti változata elérhető fogantyúval, tágulási tartállyal, és szivattyúautomatikával is. Szállítókapacitás: max. 4,20 m³/h Szállítómagasság: max. 53 m Tápellátás: egyfázisú és háromfázisú 50 és 60 Hz Teljesítmény: 0,37 kw 1,10 kw Maximális üzemi nyomás: 8 bar Szállított folyadék hőmérséklete: -10 C 40 C Elektromos adatok Szivattyútípus Motortípus Áramfelvétel Szivattyútípus Motortípus Teljesítmény Teljesítmény Áramfelvétel* Áramfelvétel* * Maximális érték a megadott tartományban Szivattyútípus Méretek (mm) DNA DNM Súly 11

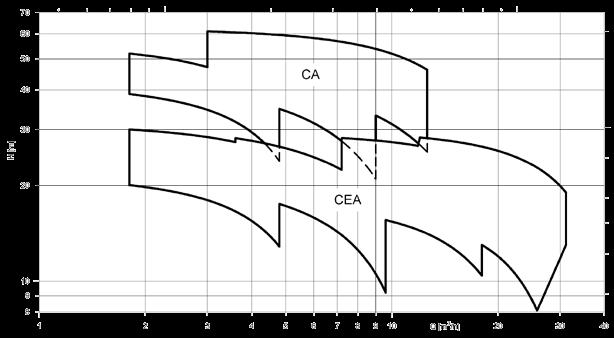

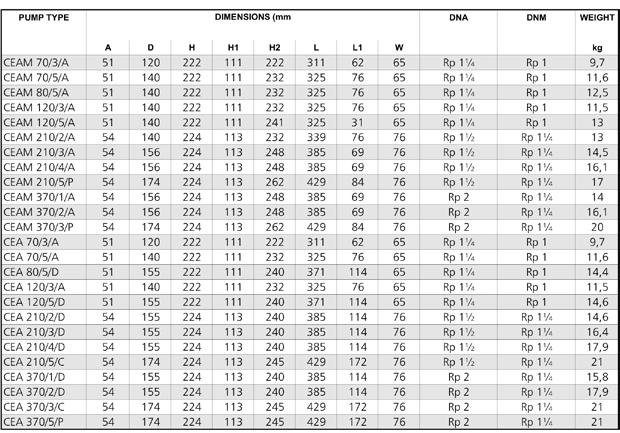

12 CEA, CA rozsdamentes acél centrifugál szivattyúk Szivattyúk széles választéka lakossági és ipari alkalmazásokhoz. Egy járókerekes (CEA) és két járókerekes (CA) modellek elérhetők. Igény esetén V kivitelben is rendelhető FPM tömítésekkel, így a szivattyú 110 C-ig használható, illetve kapható AISI 316 rozsdamentes acélból készült N változatban is. Szállítókapacitás: max. 31 m³/h Szállítómagasság: max. 62 m Tápellátás: egyfázisú és háromfázisú, 50 és 60 Hz Teljesítmény: 0,37 kw 3 kw Maximális üzemi nyomás: 8 bar Szállított folyadék hőmérséklete: -10 C 110 C Szivattyútípus Méretek (mm) DNA DNM Súly CEA M / 5 N /_ - V 12

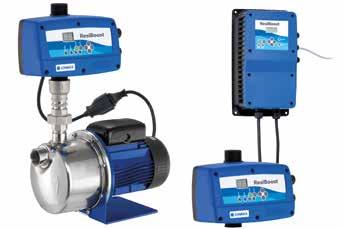

13 ResiBoost intelligens szivattyúvezérlés Plug&Play ResiBoost rendszer fokozatmentes fordulatszám-szabályozással, beépített túlfeszültség-, rövidzár- és szárazon futás elleni védelemmel. 237 G11/4 " G11/4 " 262 Funkció Leírás ResiBoost Inverter Model MMW09 MTW10 Névl. bemenő fesz. (Ube) 1x230V -20% +10% 1x230V -20% +10% Motor névl. kimenő feszültsége (Uki) 0-1x Uin 0-3x Uin Névl. bemenő frekvencia Hz Hz Max. kimenő frekvencia 50Hz 50Hz Motor névl. áramerőssége 9A 10A (Uki = 230 V) Inverter max. bemenő árama (Ube = 230 V) 9.5A 20A Javasolt hálózati védelem 13A 25A Túláram 20%, 10 sec max 20%, 10 sec max Fogyasztás készenléti állapotban 4W 4W Névleges kimenő telj. 93% 93% IP védettség IP55 IP55 Tápellátás: egy- ill. három fázis, 50 és 60 Hz Teljesítmény: 0,37 kw 2,2 kw Maximális üzemi nyomás: 8 bar (vízhűtéses verzió), 16 bar (léghűtéses verzió) Ă7 Ă7 Ă Max. kábelméret 2.5 mm² 2.5 mm² Nyomásérték 0.0 to 8.0 bar 0.0 to 8.0 bar Környezeti hőmérséklet 0 to 40 C 0 to 40 C Védőbiztosíték 16A 20A Hűtés Rendszerfolyadék Rendszerfolyadék Funkció Leírás ResiBoost Inverter Model MMA06 MMA12 MTA06 MTA10 Névl. bemenő fesz. (Ube) 1x230V -20% +10% 1x230V -20% +10% 1x230V -20% +10% 1x230V -20% +10% Motor névl. kimenő feszültsége (Uki) 0-1x Uin 0-1x Uin 0-3x Uin 0-3x Uin Névl. bemenő frekvencia Hz Hz Hz Hz Max. kimenő frekvencia 50Hz 50Hz 50Hz 50Hz Motor névl. árama (Uki = 230V) Inverter max. bemenő árama (Ube = 230 V) Javasolt hálózati védelem 6A 12A 6A 10A 6.3A 12.6A 12A 20A 13A 16A 16A 25A Túláram 20%, 10 sec max 20%, 10 sec max 20%, 10 sec max 20%, 10 sec max Fogyasztás készenléti állapotban 4W 4W 4W 4W Névleges kimenő 93% 93% 93% 93% IP védettség IP54 IP54 IP54 IP54 Max. kábelméret 2.5 mm² 2.5 mm² 2.5 mm² 2.5 mm² Nyomásérték 0.0 to 10 bar 0.0 to 10 bar 0.0 to 10 bar 0.0 to 10 bar Környezeti hőmérséklet 0 to 50 C 0 to 50 C 0 to 50 C 0 to 50 C Szivattyúzott közeg N/A N/A N/A N/A Védőbiztosíték 10A 16A 16A 20A Hűtés Természetes léghűtés Kényszer léghűtés Kényszer léghűtés Kényszer léghűtés 13

14 GENYO szivattyú vezérlő Nyomás-és áramláskapcsolók elektromos szivattyúk vezérlésére és védelmére. GENYO 8A Tápellátás: egyfázis V Frekvencia: 50/60 Hz Maximális áramfelvétel: 8A Védelem: IP 65 Fix kapcsolási értékek: F12: 1,2 bar F15: 1,5 bar F22: 2,2 bar Üzemi hőmérséklet: 0-60 C Maximális üzemi nyomás: 10 bar Maximális térfogatáram: 10 m 3 /h Kézi újraindítás Csőcsatlakozás: R1 Nyomásmérő (0-10 bar) Kábel: H07RN-F 3G1 GENYO 16A Tápellátás: egyfázis V Frekvencia: 50/60 Hz Maximális áramfelvétel: 16A Védelem: IP 65 Állítható kapcsolási értékek: 1,5-3 bar között Üzemi hőmérséklet: 0-60 C Maximális üzemi nyomás: 10 bar Maximális térfogatáram: 10 m 3 /h Automatikus újraindítás Csőcsatlakozás: R1 Nyomásmérő (0-10 bar) Kábel: H07RN-F 3G1 TEKNOSPEED változtatható fordulatszámú szivattyúk Változtatható fordulatszámú 230V/ 50 Hz egyfázisú elektronikus szivattyúk és nyomásfokozó egységek. Az egyfázisú Hydrovar Watercooled és Teknospeed változtatható sebességű elektronikus szivattyúk az állandó nyomás kényelmét és előnyeit kínálják minden otthon számára. Egyszerű telepítés Problémamentes üzemeltetés Beépített nyomástávadó Állandó nyomástartás Fokozatmentesen szabályozott, alacsony zajszintű motor Beépített szárazonfutás-védelem Szállítókapacitás: max. 16 m³/h Szállítómagasság: max. 75 m Tápellátás: egyfázisú, 50 Hz és 60 Hz Teljesítmény: 0,30 kw 1,10 kw Maximális üzemi nyomás: 25 bar Szállított folyadék hőmérséklete: 5 C 40 C 14

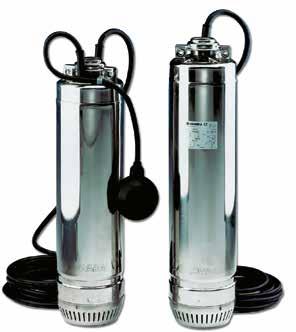

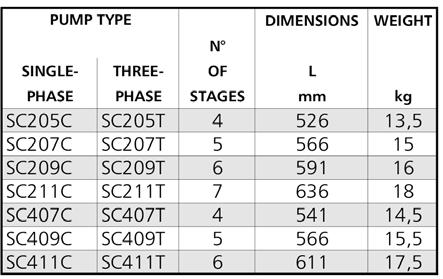

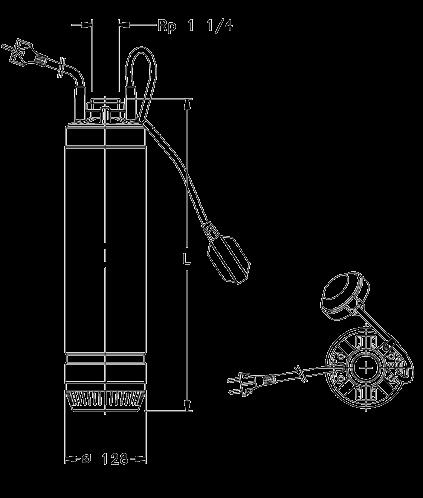

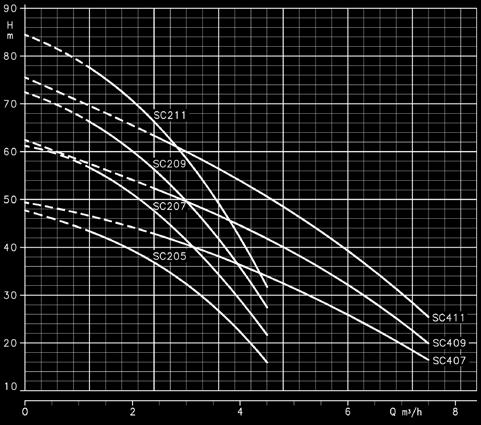

15 SCUBA búvárszivattyú Scuba 5 -os kompakt merülő szivattyú. A szivattyú integrált elektromotorját a szivattyúzott folyadék hűti. A dupla csúszógyűrűs tömítések és a technopolimer járókerekek kiemelkedő teljesítményt és maximális üzemelési hatékonyságot biztosítanak. SC 2 07 T C G L27 20 m H07 kábel Úszókapcsolós Kondenzátor Háromfázisú 6= 60 Hz, [ ] = 50 Hz Motorteljesítmény kw x 10 Térfogatáram m 3 /h Sorozatnév Szivattyútípus 1~ 3~ Fokozatszám Méret Súly Szállítókapacitás: max. 7,50 m³/h Szállítómagasság: max. 80 m Tápellátás: egy- és háromfázisú, 50 és 60 Hz Teljesítmény: 0,55 kw 1,10 kw Szállított folyadék hőmérséklete: max. 40 C Maximális merülési mélység: 20 m Szabad átömlési keresztmetszet: max. 2,5 mm Standard kivitelben 10 m kábellel. 15

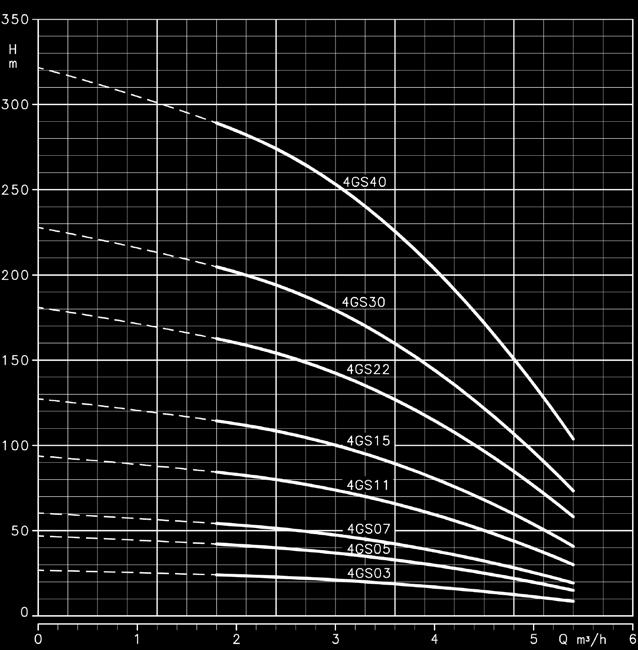

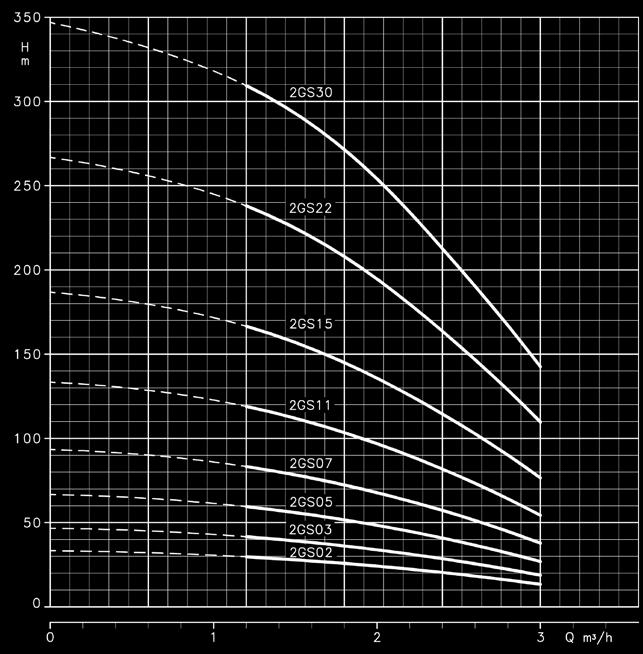

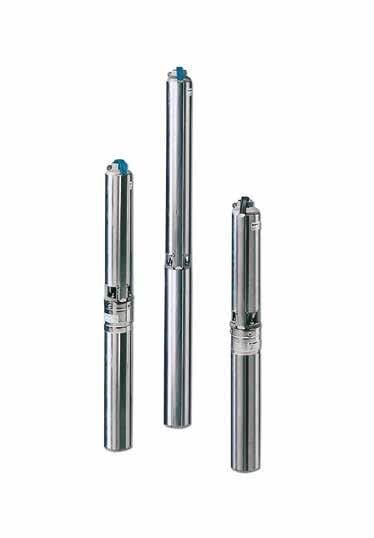

16 e-gs 4 kútszivattyú e-gs hosszú élettartamú, magas hatásfokú 4 -os rozsdamentes kútszivattyú. Az öntöttvas nyomócsonk és a speciális lebegő járókerék növeli a kopással szembeni ellenállást, hosszú ideig biztosítva az elvárt teljesítményt. Szállítókapacitás: max. 21 m³/h Szállítómagasság: max. 340 m Tápellátás: egy- és háromfázisú, 50 és 60 Hz Teljesítmény: 0,25 kw 7,50 kw Szállított folyadék hőmérséklete: max. 35 C Maximális merülési mélység: 300 m Szivattyútípus Fokozatszám Méret (mm) Súly 16

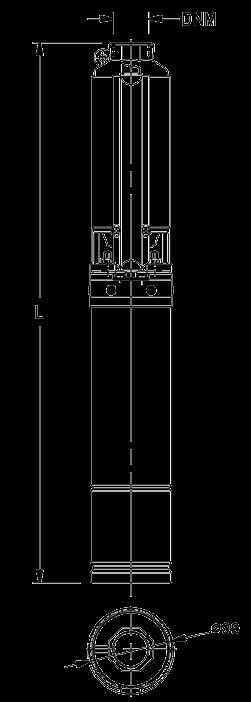

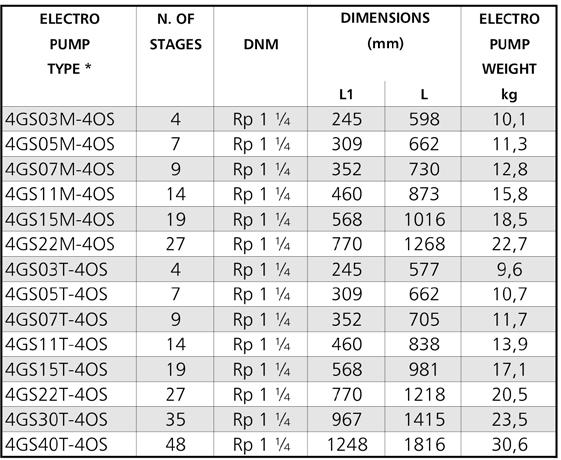

17 e-gs 4 kútszivattyú 4 GS 11 M - M Motortípus M = váltóáram, T = háromfázisú 6 = 60 Hz, [ ] = 50 Hz Névleges teljesítmény kw x 10 Sorozatnév Névleges térfogatáram m 3 /h Szivattyútípus Fokozatszám DNM Méret (mm) Súly 17

18 18 VÍZELVEZETÉS

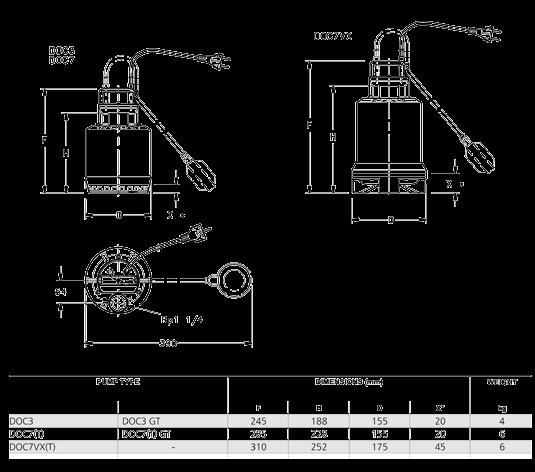

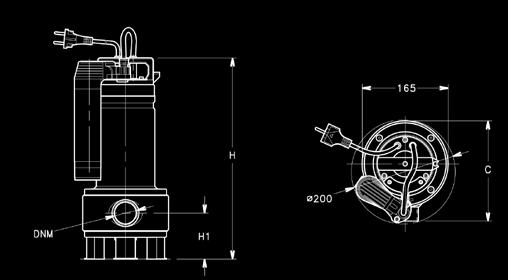

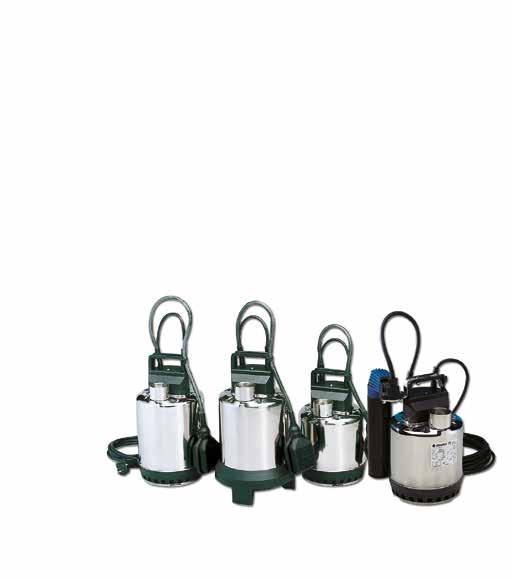

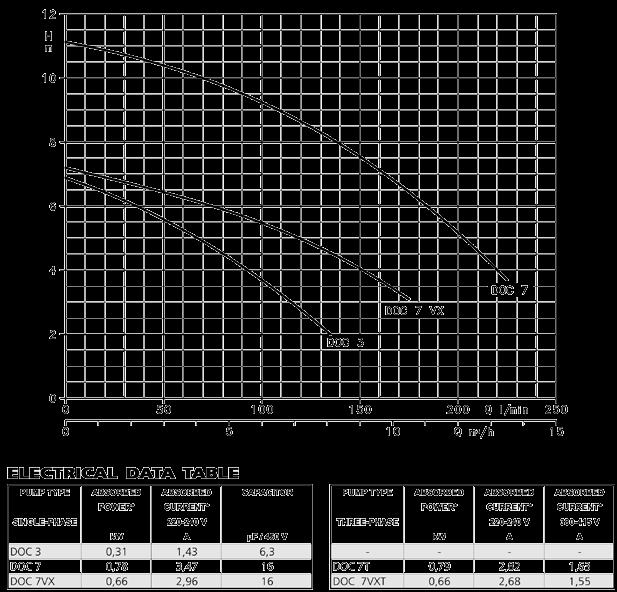

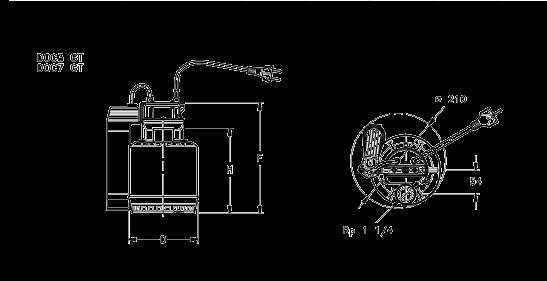

19 DOC zsompszivattyúk A DOC szivattyúk sokoldalú, korrózióálló és kompakt készülékek. A három alapváltozat 0,3 0,7 kw teljesítményű motorokkal rendelhető. A DOC 7VX Vortex járókerékkel, a DOC GT rögzített függőleges úszókapcsoló rendszerrel felszerelt. Szállítókapacitás: max. 14 m³/h Szállítómagasság: max. 11 m Tápellátás: egy- és háromfázisú, 50 és 60 Hz Teljesítmény: 0,25 kw 0,55 kw Szállított folyadék hőmérséklete: max. 40 C Maximális merülési mélység: 5 m Szabad átömlési keresztmetszet: max. 20 mm DOC7 6 VX SG T /A GT Függőleges úszókapcsoló-rendszer Változat T = háromfázis Úszókapcsoló nélkül Vortex járókerék 6 = 60 Hz, [ ] = 50 Hz Sorozatnév Szivattyútípus Méret Súly ELEKTROMOS ADATOK Típus 1~ Áramfelvétel Típus 3~ Áramfelvétel V V 19

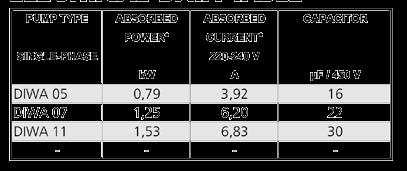

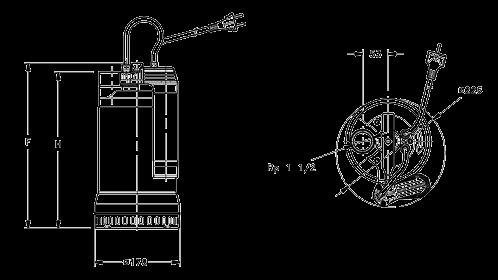

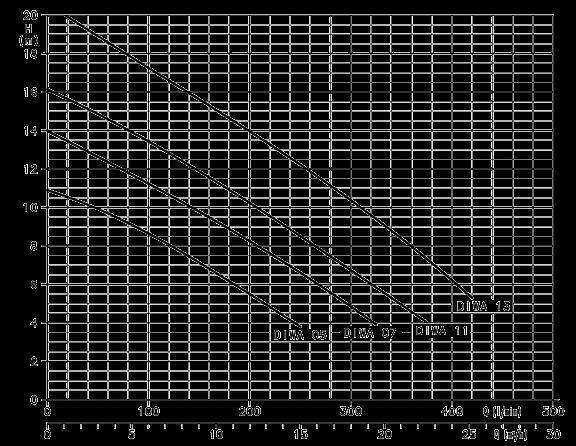

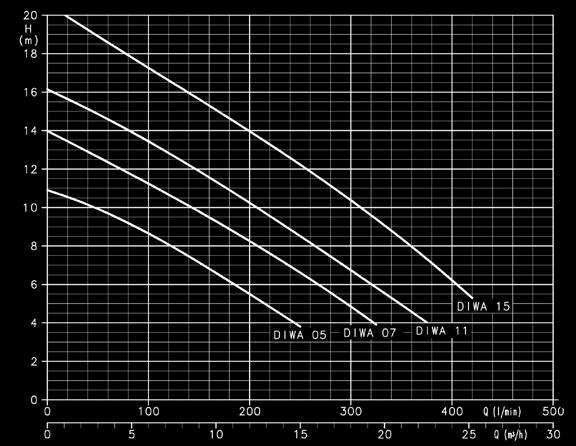

20 DIWA zsompszivattyúk Merülő szivattyú szennyezett vízhez AISI 304 rozsdamentes acélból. Négy alapmodell 0,55 és 1,5 kw teljesítménnyel. DIWA GT változat rögzített függőleges úszókapcsoló-rendszerrel. Szállítókapacitás: max. 25 m³/h Szállítómagasság: max. 21 m Tápellátás: egyfázisú és háromfázisú, 50 és 60 Hz Teljesítmény: 0,55 kw 1,50 kw Szállított folyadék hőmérséklete: max. 50 C Szabad átömlési keresztmetszet: max. 8 mm Típus 1~ Méretek (mm) Súly Típus 3~ Méretek (mm) Súly DIWA 11 6 T /B GT GT = függőleges úszókapcsolóval SG = úszókapcsoló nélkül Változat T = háromfázis 6 = 60 Hz, [ ] = 50 Hz Névleges teljesítmény kw x 10 Sorozatnév ELEKTROMOS ADATOK Típus 1~ Áramfelvétel V Típus 3~ Áramfelvétel V V 20

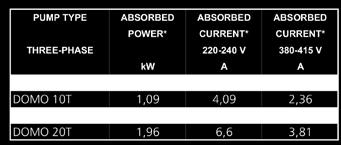

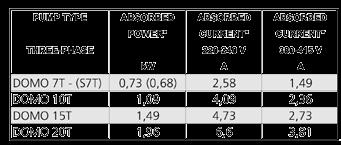

21 DOMO szennyvízszivattyúk Rozsdamentes acélból készült szennyvízszivattyúk nyitott kétcsatornás vagy Vortex járókerekes (DOMO VX) kivitelben. Szállítókapacitás: max. 40 m³/h Szállítómagasság: max. 14,5 m Tápellátás: egyfázisú és háromfázisú, 50 és 60 Hz Teljesítmény: 0,55 kw 1,50 kw Szállított folyadék hőmérséklete: max 35 C Maximális merülési mélység: 5 m Szabad átömlési keresztmetszet: max. 50 mm (DOMO 7); max. 35 mm (DOMO 7VX) ELEKTROMOS ADATOK Típus 1~ Méret (mm) DNM Súly Típus 3~ Méret (mm) DNM Súly Típus 1~ Áramfelvétel Típus 3~ Áramfelvétel V V DOMO 10 6 VX T /B GT GT = függőleges úszókapcsolóval SG = úszókapcsoló nélkül Változat T = háromfázis Vortex járókerék 6 = 60 Hz, [ ] = 50 Hz Névleges teljesítmény kw x 10 Sorozatnév 21

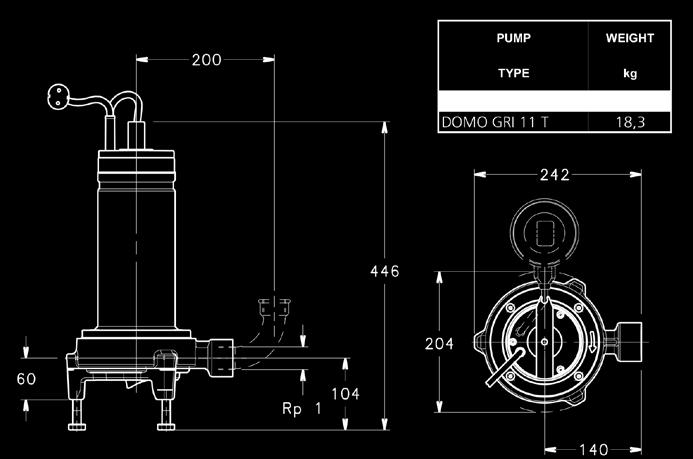

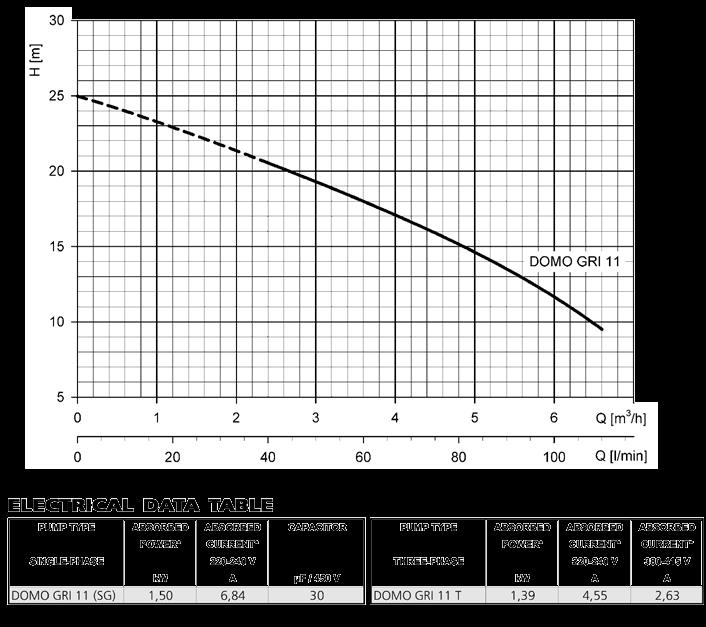

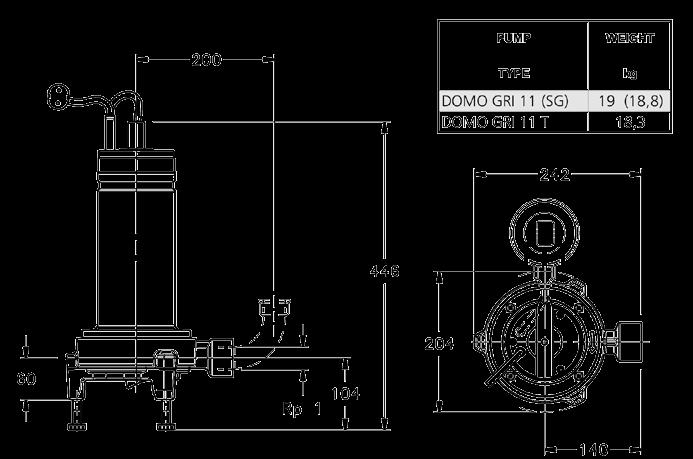

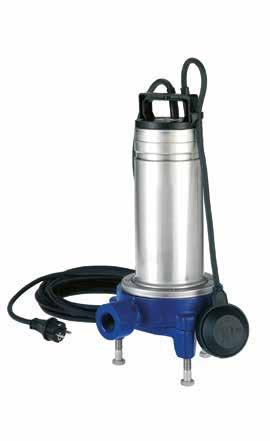

22 DOMO GRI darálós szennyvízszivattyú Az új DOMO GRI szivattyút úgy tervezték, hogy a szilárd anyagokat vagy rostokat tartalmazó lakossági szennyvizet a lakóépületekből a főcsatornába vagy a nyomás alatt lévő szennyvízrendszerbe továbbítsa. Szállítókapacitás: max 6,60 m³/h Szállítómagasság: max. 25 m Tápellátás: egy- és háromfázisú, 50 és 60 Hz Teljesítmény: 1,10 kw Szállított folyadék hőmérséklete: max. 35 C Maximális merülési mélység: 5 m Szivattyútípus Súly kg DOMO GRI 11 6 T SG SG = úszókapcsoló nélkül T = háromfázis 6 = 60 Hz, [ ] = 50 Hz Névleges teljesítmény kw x 10 Sorozatnév ELEKTROMOS ADATOK Típus 1~ Áramfelvétel V Típus 3~ Áramfelvétel V V 22

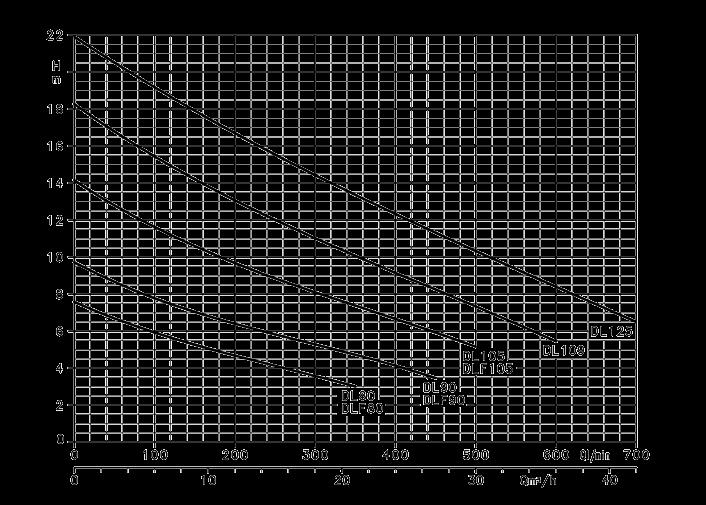

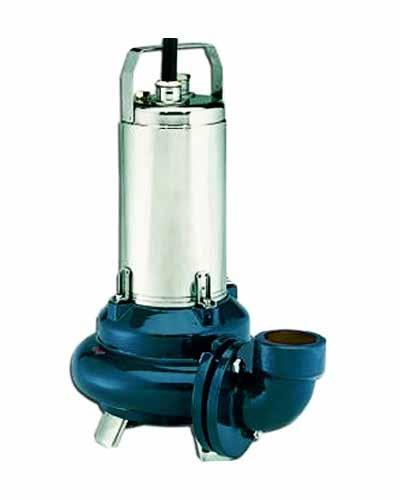

23 DL szennyvízszivattyú Öntöttvasból és rozsdamentes acélból készült szivattyúk, egycsatornás vagy Vortex járókerekes (DLV) kivitelben. Szállítókapacitás: max. 42 m³/h Szállítómagasság: max. 22 m Tápellátás: egy- és háromfázisú, 50 és 60 Hz Teljesítmény: 0,60 kw 1,50 kw Szállított folyadék hőmérséklete: max. 50 C (teljes bemerülés esetén) Maximális merülési mélység: 5 m Szabad átömlési keresztmetszet: max. 50 mm DL M 90 6 /A CG CG = úszókapcsolóval Változat 6 = 60 Hz, [ ] = 50 Hz Járókerék méret M= egyfázisú Sorozatnév ELEKTROMOS ADATOK Típus 1~ Áramfelvétel Típus 3~ Áramfelvétel V V Szivattyútípus Súly kg 23

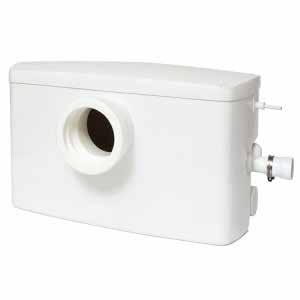

24 Sekamatik 10 kompakt darálós szennyvízátemelő A Sekamatik 10 egy kompakt, költséghatékony, zárt, és könnyen telepíthető megoldás házi szennyvizek elvezetésére. Ideális megoldás olyan helyeken, ahol a gravitációs elvezetés nem megoldható. Teljesen automatizált működésű. Maximum három szaniteregység bekötésére alkalmas. Telepítése nagyon egyszerű. Kis helyigényének köszönhetően beépíthető akár a csap alá, a WC mögé, vagy egyéb szűk helyekre. A daráló hatékonyan aprítja a bejövő szilárd szennyeződéseket, így téve lehetővé a szűk keresztmetszetű csövek alkalmazását. Sekamatik 10 E 8M Sekamatik 10 E 7M Emelőmagasság (m) Emelőmagasság (m) Térfogatáram (m 3 /h) Térfogatáram (m 3 /h) Méretek 1) Tartályfedél 2) Szellőző aktív szénszűrővel 3) DN 40 hozzáfolyás 4) Ø nyomócsonk csatlakozás beépített golyós visszacsapóval 5) Kábel kivezetés 6) WC csatlakozás (DIN 1387, Form A / Form B), vagy kézmosó DN 40 24

25 Nyomásveszteség táblázat Áramlási veszteség 100 m öntvénycsőre vonatkoztatva (Hazen-Williams szerint C=100) TÉRFOGATÁRAM NÉVLEGES KERESZTMETSZET m 3 /h l/min /2" 3/4" 1" 1 1/4" 1 1/2" 2 2 1/2" 3" 4" 5" 6" 7" 8" 10" 12" 14" 16" 0,6 10 v 0,94 0,53 0,34 0,21 0,13 hr 16 3,94 1,33 0,40 0,13 A The hr hr értékek values must vonatkoztatása: be multiplied by: pipes 0,9 15 hr 33,9 8,35 2,82 0,85 0,29 0, for rozsdamentes stainless steel or vagy copper rézcsövekre pipes v 1,89 1,06 0,68 0,41 0,27 0, for PVC or PE pipes 1,2 20 0,47 PVC vagy PE csövekre hr 57,7 14,21 4,79 1,44 0,49 0,16 v 1,42 0,80 0,51 0,31 0,20 0, for galvanizált galvanized vagy or painted festett steel acélcsövekre 1,5 25 v 2,36 1,33 0,85 0,52 0,33 0,21 hr 87,2 21,5 7,24 2,18 0,73 0,25 1,8 30 v 2,83 1,59 1,02 0,62 0,40 0,25 hr ,1 10,1 3,05 1,03 0,35 2,1 35 v 3,30 1,86 1,19 0,73 0,46 0,30 hr ,0 13,5 4,06 1,37 0,46 2,4 40 v 2,12 1,36 0,83 0,53 0,34 0,20 hr 51,2 17,3 5,19 1,75 0,59 0, v 2,65 1,70 1,04 0,66 0,42 0,25 hr 77,4 26,1 7,85 2,65 0,89 0,25 3,6 60 v 3,18 2,04 1,24 0,80 0,51 0,30 hr ,6 11,0 3,71 1,25 0,35 4,2 70 v 3,72 2,38 1,45 0,93 0,59 0,35 hr ,7 14,6 4,93 1,66 0,46 4,8 80 v 4,25 2,72 1,66 1,06 0,68 0,40 hr ,3 18,7 6,32 2,13 0,59 5, v v 3,06 3,40 1,87 2,07 1,19 1,33 0,76 0,85 0,45 0,50 0,30 0,33 hr hr 77,5 94,1 23,3 28,3 7,85 9,54 2,65 3,22 0,74 0,90 0,27 0,33 7,5 125 v 4,25 2,59 1,66 1,06 0,63 0,41 hr ,8 14,4 4,86 1,36 0, v 3,11 1,99 1,27 0,75 0,50 0,32 hr 59,9 20,2 6,82 1,90 0,69 0,23 10,5 175 v 3,63 2,32 1,49 0,88 0,58 0,37 hr 79,7 26,9 9,07 2,53 0,92 0, v 4,15 2,65 1,70 1,01 0,66 0,42 hr ,4 11,6 3,23 1,18 0, v v 5,18 3,98 3,32 2,55 2,12 1,51 1,26 1,00 0,83 0,64 0,53 0,41 0,34 hr hr ,8 52,0 24,6 17,5 6,85 4,89 2,49 1,78 0,84 0,60 0,28 0, v v v v 5,31 6,63 5,10 5,94 3,40 4,25 3,02 3,52 2,01 2,51 1,99 2,32 1,33 1,66 1,27 1,49 0,85 1,06 0,82 0,95 0,54 0,68 0,57 0,66 0,38 0,47 0,42 0,49 hr hr hr hr , ,8 63,2 24,7 32,8 11,66 17,6 8,98 11,9 4,24 6,41 3,03 4,03 1,43 2,16 1,02 1,36 0,48 0,73 0,42 0,56 0,20 0,30 0,20 0, v v 6,79 7,64 4,02 4,52 2,65 2,99 1,70 1,91 1,09 1,22 0,75 0,85 0,55 0,62 hr hr ,0 52,3 15,3 19,0 5,16 6,41 1,74 2,16 0,72 0,89 0,34 0, v 5,03 3,32 2,12 1,36 0,94 0,69 0,53 hr 63,5 23,1 7,79 2,63 1,08 0,51 0, v 6,28 4,15 2,65 1,70 1,18 0,87 0,66 hr 96,0 34,9 11,8 3,97 1,63 0,77 0, v v 7,54 8,79 4,98 5,81 3,18 3,72 2,04 2,38 1,42 1,65 1,04 1,21 0,80 0,93 hr hr ,9 65,1 16,5 21,9 5,57 7,40 2,29 3,05 1,08 1,44 0,56 0, v 6,63 4,25 2,72 1,89 1,39 1,06 0,68 hr 83,3 28,1 9,48 3,90 1,84 0,96 0, v 8,29 5,31 3,40 2,36 1,73 1,33 0,85 hr ,5 14,3 5,89 2,78 1,45 0, v 6,37 4,08 2,83 2,08 1,59 1,02 0,71 hr 59,5 20,1 8,26 3,90 2,03 0,69 0, v 7,43 4,76 3,30 2,43 1,86 1,19 0,83 hr 79,1 26,7 11,0 5,18 2,71 0,91 0, v 8,49 5,44 3,77 2,77 2,12 1,36 0,94 hr ,2 14,1 6,64 3,46 1,17 0, v 6,79 4,72 3,47 2,65 1,70 1,18 hr 51,6 21,2 10,0 5,23 1,77 0, v 8,15 5,66 4,16 3,18 2,04 1,42 hr 72,3 29,8 14,1 7,33 2,47 1, v 6,61 4,85 3,72 2,38 1,65 1,21 hr 39,6 18,7 9,75 3,29 1,35 0, v 7,55 5,55 4,25 2,72 1,89 1,39 hr 50,7 23,9 12,49 4,21 1,73 0, v 8,49 6,24 4,78 3,06 2,12 1,56 1,19 hr 63,0 29,8 15,5 5,24 2,16 1,02 0, v 6,93 5,31 3,40 2,36 1,73 1,33 hr 36,2 18,9 6,36 2,62 1,24 0,65 hr = áramlási veszteség 100 m egyenes csőszakaszra v = áramlási sebesség (m/s) 25

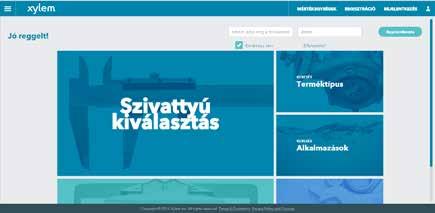

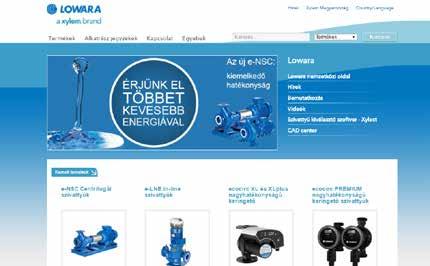

26 Szivattyúkiválasztás egyszerűen: Xylect A Xylem víz- és szennyvíziparban tevékenykedő tervezőkkel, mérnökökkel és értékesítési szakemberekkel folytatott szakmai konzultációja alapján egy még könnyebben kezelhető alkalmazást készített, mellyel a szivattyú kiválasztás egyszerűbb mint valaha. A frissített termékadatbázis professzionális támogatást nyújt valamennyi platformon, legyen szó akár asztali gépről, tabletről vagy okostelefonról. Az ügyfelek az alkalmazás segítségével egyszerűen és gyorsan hozzáférhetnek a Xylem szivattyú és keverő családjainak teljes választékához, köztük a széles körű ipari és épületgépészeti megoldásokat nyújtó LOWARA márka termékeihez. A részletes termékinformációk mellett a Xylect felhasználói számára lehetővé teszi az egyes konfigurációk különböző szivattyúzási körülmények közötti virtuális tesztelését, így az alkalmazás tisztavizes szivattyúzás, nyomásfokozás, épületgépészeti feladatok esetében is biztosítja a legmegfelelőbb berendezés kiválasztását. Látogassa meg a xylect.com weblapot, vagy olvassa be mobilkészülékén az alábbi kódot: Ismerje meg egyéb termékeinket! Szeretne több információt kapni az itt bemutatott termékeinkről, értesülni újdonságainkról, és megismerkedni a LOWARA széles választékával? Informatív és felhasználóbarát honlapunkon könnyedén megtalálja az Önt érdeklő információkat, letöltheti műszaki katalógusainkat, vagy kereshet megfelelő alkatrészeket pár kattintással. Látogassa meg a hu.lowara.com weblapot, vagy olvassa be mobilkészülékén az alábbi kódot: 26

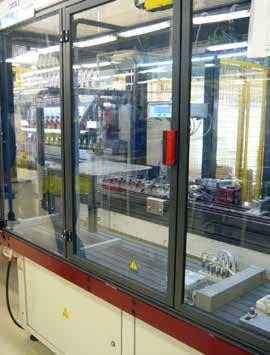

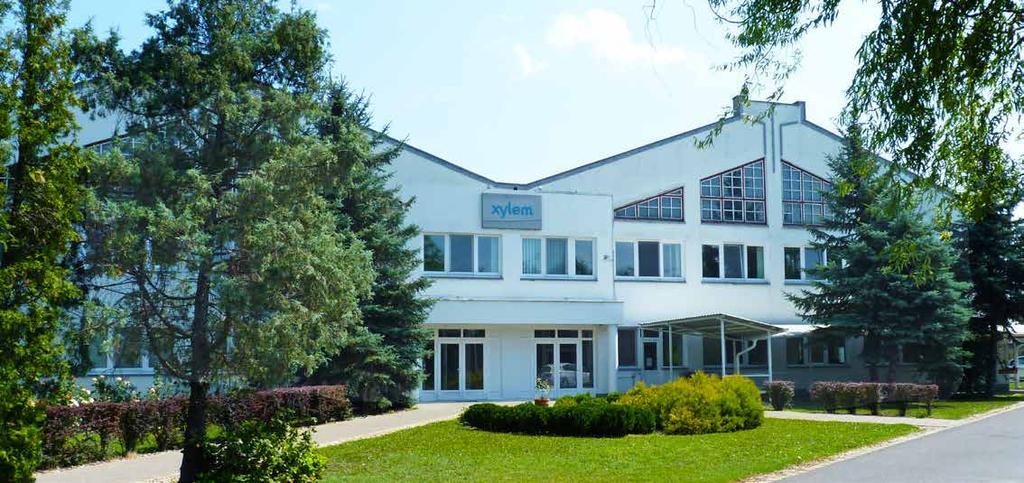

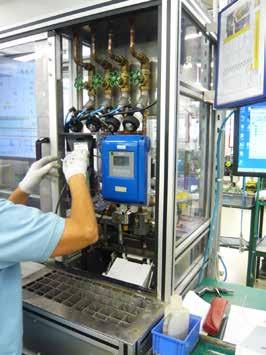

27 Ismerje meg a Lowara magyarországi gyáregységét! A Lowara ceglédi létesítménye 94 ezer m 2 -es alapterületével és 260 dolgozójával a középkelet európai régió egyik meghatározó egysége. Ebben az üzemben gyártják többek között az ECOCIRC keringető családot, mely nagy népszerűségnek örvend mind a lakossági, mind az OEM felhasználók körében. A gyár folyamatos fejlesztési elkötelezettségét jól mutatja a kollégák folyamatos képzése, valamint a korszerű gyártórobotok alkalmazása. Az utóbbi négy év során a gyártásba beállított robotok segítségével kulcsfontosságú feladatok kerültek automatizálásra, ilyen pl. az álló- és forgórészek összeszerelése, mellyel az üzem sikeresen alkalmazkodott a termékei iránti megnövekedett keresletre. A 2012-től kezdődő géppark fejlesztés és gyártási optimalizáció fő célja a vevői igényeknek való még magasabb szintű megfelelés volt. A fejlesztés következtében jelentősen javult termékeink elérhetősége, gyártóművünk terhelhetősége és bővült termékpalettánk. 27

28 Xylem zīl m e 1) A növények azon szövete, ami a vizet a gyökerekből felfelé szállítja; 2) Vezető globális víztechnológiai vállalat. Globális csapatunk egy közös cél érdekében alakult: hogy innovatív megoldásokat találjunk a világ vízigényének kielégítésére. Munkánk középpontjában olyan új technológiák megalkotása áll, amelyek a jövőben továbbfejlesztik a víz felhasználásának és újrafelhasználásának módjait. Kiemeljük, kezeljük, elemezzük és visszajuttatjuk a vizet a környezetbe, valamint segítünk ügyfeleinknek abban, hogy hatékonyabban használhassák a vizet otthonaikban, épületeikben, ipari és mezőgazdasági üzemeikben. Több mint 150 országban ápolunk stabil és hosszú távú kapcsolatot ügyfeleinkkel, akik a piacvezető márkákat, a szakértelmet és az innovációt ötvöző vállalatként ismernek bennünket. Látogasson el a címre, és tudjon meg többet arról, hogyan segíthet Önnek a Xylem. Információ és műszaki támogatás Xylem Water Solutions Magyarország Kft Törökbálint, Tópark u.9. Tel: 23/ xylem.kft@xyleminc.com hu.lowara.com
