1 Termék katalógus

2 TARTALOM MERÜLÔ SZIVATTYÚ CSALÁD (CT) CT 2274 CT 3274 CT 4274 CT 3274 W CT 4274 W CT 3674 SZABAD ÁTÖMLÉSÛ SZENNYVÍZ SZIVATTYÚ CSALÁD NEPTUN NEPTUN INOX BTSZ 400 BTSZ 400 Special BTSZ 600 Special DARABOLÓS SZENNYVÍZ SZIVATTYÚ CSALÁD (BT) BT 4877K BT 6877K BT 4877K INOX BT 6877K INOX BT 4877K Special BT 6877K Special KERTI SZIVATTYÚ CSALÁD JPV900 JPV1300 JPP1300 JPV1500 JPV1300 B JPV1300 INOX JPV1500B HÁZI VÍZELLÁTÓ CSALÁD (VB) VB 25/900 VB 25/1300 VBP 25/1300 VB 25/1300 INOX VBP 25/1300 INOX VB 25/1500 VB 25/1300 B VB 25/1500 B VB 50/1300 VB 50/1500 VB 50/1300 B VB 50/1500 B MÉLYKÚTI CSÔSZIVATTYÚ CSALÁD (BP) BP 10 BP 14 BP 18/3 BP 1/4 BP 3/3 MÉLYKÚTI GEJZÍR SZIVATTYÚ CSALÁD (VP) VP m kábel VP m kábel 2

3 CÉGÜNKRÕL Az ELUMPS Kft 1994-ben alakult, 100%-ban magyar tulajdonú társaságként merülõszivattyúk, szennyvízszivattyúk, csõbúvárszivattyúk, kertiszivattyúk és házi vízellátó berendezések gyártásával és forgalmazásával foglalkozik. Székhelye Szabolcs-Szatmár-Bereg megyében, egy észak-keleti kisvárosban, Fehérgyarmaton van. A saját fejlesztésû, lakossági rendeltetésû termékek nagy választékú szortimentje lehetõvé tette, hogy piaca mind belföldi, mind közösségen belüli és közösség területén kívüli vonatkozásban folyamatosan a nagy kereskedõházaknak történõ gyártás irányába tolódjon el. (Metro, OBI, Auchan, Bricostore) A termékek mintegy 50%-a külpiacon kerül értékesítésre. Az Európa szerte ismert termékek uniós országok, (Csehország, Szlovákia, Lengyelország, Románia, Bulgária) valamint unión kívüli országok (Oroszország, Belorusz, Ukrajna, Szerbia) piacaira kerülnek. A termékek folyamatos fejlesztését saját mérnökeink végzik, figyelemmel a vásárlók visszajelzéseire. Üdvözlettel, Aranyosi László Ügyvezetõ igazgató 3

4 MERÜLÔ SZIVATTYÚ CSALÁD (CT) 3274 CT 2274 CT 3274 CT 4274 CT 3274 W CT 4274 W CT 3674 A CT család mûszaki adatai: Típus CT Család Motor teljesítmény W V & Hz 230V/50Hz Max. térfogatáram 9-16 m 3 /h Max. emelési magasság 6-12 m Nyomócsonk 1 ¼ Max. folyadék hõm. 35 C Doboz méret Tömeg Max. merülési mélység Szilárd testek max. mérete 205x170x350 4,5-5,5 kg 5 m 5-30 mm A MERÜLÔ SZIVATTYÚ CSALÁD JELLEMZÔI: A merülô szivattyú család tagjai nagy mennyiségû vizet kis nyomáson, rövid idô alatt juttatnak el egyik helyrôl a másikra. Felhasználási területük a pl. tartályból, medencébôl, vagy elöntött pincékbôl történô ki vagy átszivattyúzás, illetve az árvíz elleni védelem. Nem alkalmas öntözésre vagy házi vízellátásra, ugyanis kis nyomáson dolgozik, ami nem szûkíthetô vagy fojtható. Az eltérô igényeknek megfelelôen 450W, 600W és a 800W motorteljesítmények választhatóak. A család szûrôvel ellátott W kiviteleinél a beszívható idegen test mérete: 2-3mm. A szivattyúk szerkezeti kialakításánál fô szempontunk a magas kopásállóság és a korrózióállóság volt. Megbízhatóságukat a beépített úszókapcsolós üresjárat védelem és a felhasznált anyagok biztosítják. A járókerék tartós, nehezen kopó erôsített polimer anyagból (PPO) készül. A szállítóoldali fedél és szívórács anyaga is különösen ütés- és kopásálló, üvegszállal megerôsített mûanyag, csavarmenetes csôcsatlakozással. 4

5 A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 5

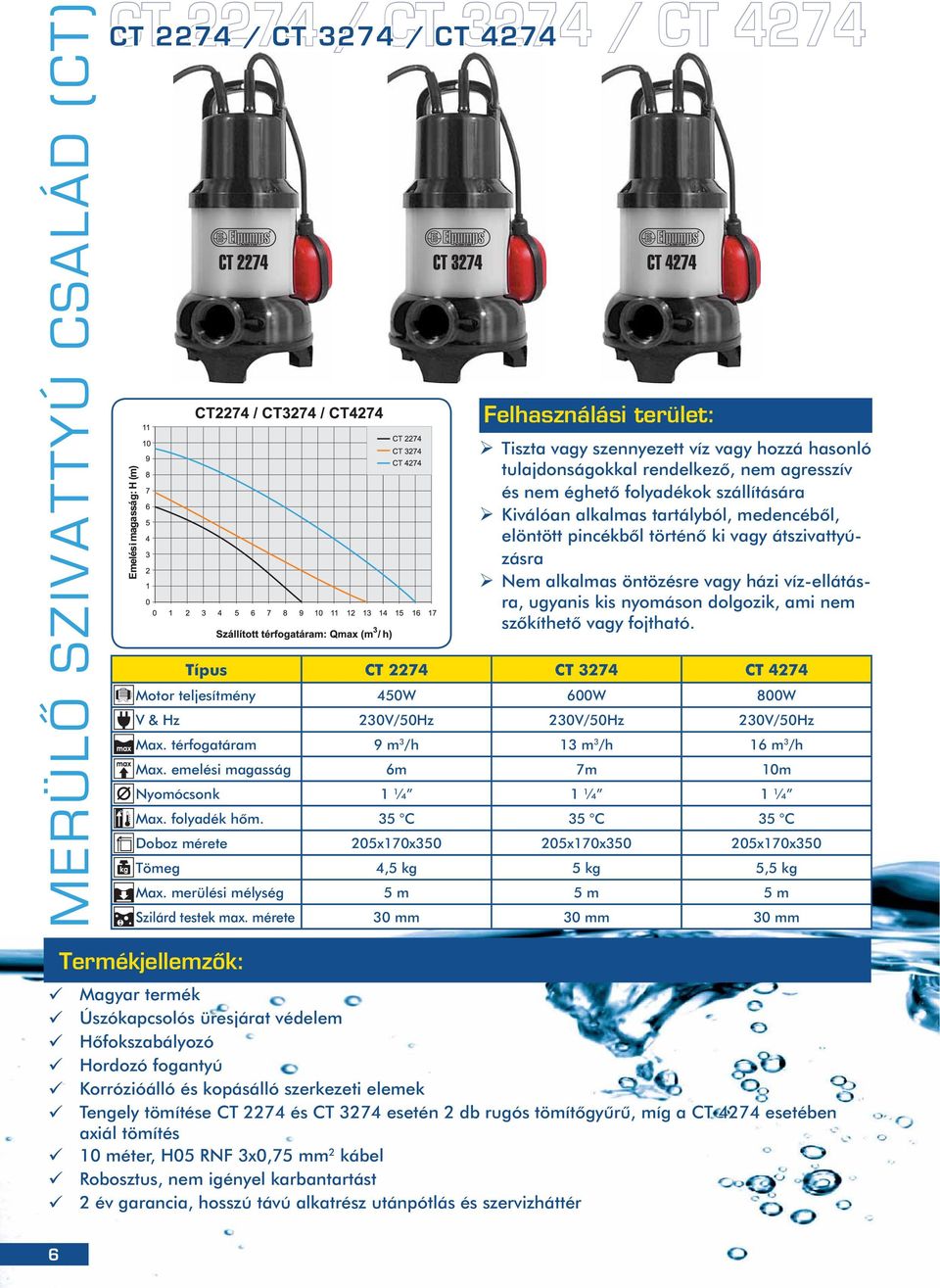

6 MERÜLÔ SZIVATTYÚ CSALÁD (CT) Típus CT 2274 CT 3274 CT 4274 Motor teljesítmény 450W 600W 800W V & Hz 230V/50Hz 230V/50Hz 230V/50Hz Max. térfogatáram 9 m 3 /h 13 m 3 /h 16 m 3 /h Max. emelési magasság 6m 7m 10m Nyomócsonk 1 ¼ 1 ¼ 1 ¼ Max. folyadék hõm. 35 C 35 C 35 C Doboz mérete 205x170x x170x x170x350 Tömeg 4,5 kg 5 kg 5,5 kg Max. merülési mélység 5 m 5 m 5 m Szilárd testek max. mérete 30 mm 30 mm 30 mm Termékjellemzôk: Magyar termék Hõfokszabályozó Hordozó fogantyú 2274 / CT 3274 / CT 4274 CT 2274 / CT 3274 / CT 4274 Úszókapcsolós üresjárat védelem Felhasználási terület: Tiszta vagy szennyezett víz vagy hozzá hasonló tulajdonságokkal rendelkezõ, nem agresszív és nem éghetõ folyadékok szállítására Kiválóan alkalmas tartályból, medencébõl, elöntött pincékbõl történõ ki vagy átszivattyúzásra Nem alkalmas öntözésre vagy házi víz-ellátásra, ugyanis kis nyomáson dolgozik, ami nem szõkíthetõ vagy fojtható. Korrózióálló és kopásálló szerkezeti elemek Tengely tömítése CT 2274 és CT 3274 esetén 2 db rugós tömítõgyûrû, míg a CT 4274 esetében axiál tömítés 10 méter, H05 RNF 3x0,75 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér 6

7 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 7

8 MERÜLÔ SZIVATTYÚ CSALÁD (CT) 8 CT W / CT 4274 W W/ CT 4274 W Felhasználási terület: Tiszta vagy szennyezett víz vagy hozzá hasonló tulajdonságokkal rendelkezõ, nem agresszív és nem éghetõ folyadékok szállítására Kiválóan alkalmas tartályból, medencébõl, elöntött pincékbõl történõ ki vagy átszivattyúzásra Nem alkalmas öntözésre vagy házi víz-ellátásra, ugyanis kis nyomáson dolgozik, ami nem szõkíthetõ vagy fojtható. Típus CT 3274 W CT 4274 W Motor teljesítmény 600W 800W V & Hz 230V/50Hz 230V/50Hz Max. térfogatáram 13 m 3 /h 16 m 3 /h Max. emelési magasság 10 m 12 m Nyomócsonk 1 ¼ 1 ¼ Max. folyadék hõm. 35 C 35 C Doboz méret 205x170x x170x350 Tömeg 5 kg 5,5 kg Max. merülési mélység 5 m 5 m Szilárd testek max. mérete 5 mm 5 mm Termékjellemzôk: Magyar termék Úszókapcsolós üresjárat védelem Hõfokszabályozó Hordozó fogantyú Szûrõvel ellátott W kivitel, a beszívható idegen test mérete: 2-3mm Korrózióálló és kopásálló szerkezeti elemek Tengely tömítése CT 3274W esetén 2 db rugós tömítõgyûrû, míg a CT 4274W esetében axiál tömítés 10 méter, H05 RNF 3x0,75 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér

9 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 9

10 MERÜLÔ SZIVATTYÚ CSALÁD (CT) 10 CT Felhasználási terület: Tiszta vagy szennyezett víz vagy hozzá hasonló tulajdonságokkal rendelkezõ, nem agresszív és nem éghetõ folyadékok szállítására Kiválóan alkalmas tartályból, medencébõl, elöntött pincékbõl történõ ki vagy átszivattyúzásra Nem alkalmas öntözésre vagy házi víz-ellátásra, ugyanis kis nyomáson dolgozik, ami nem szõkíthetõ vagy fojtható. Típus CT 3674 Motor teljesítmény 600W V & Hz 230V/50Hz Max. térfogatáram 11 m 3 /h Max. emelési magasság 8m Nyomócsonk 1 ¼ Max. folyadék hõm. 35 C Doboz méret 205x170x350 Tömeg 5 kg Max. merülési mélység 5 m Szilárd testek max. mérete 5 mm Termékjellemzôk: Magyar termék Úszókapcsolós üresjárat védelem Automatikus/Manual állítási lehetõsséggel 5mm szintre történõ folyadék leszívás Hõfokszabályozó Hordozó fogantyú A szûrõn beszívható idegen test mérete: 2-3mm Korrózióálló és kopásálló szerkezeti elemek A tengely tömítését 2 db rugós tömítõgyûrû látja el 10 méter, H05 RNF 3x0,75 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér

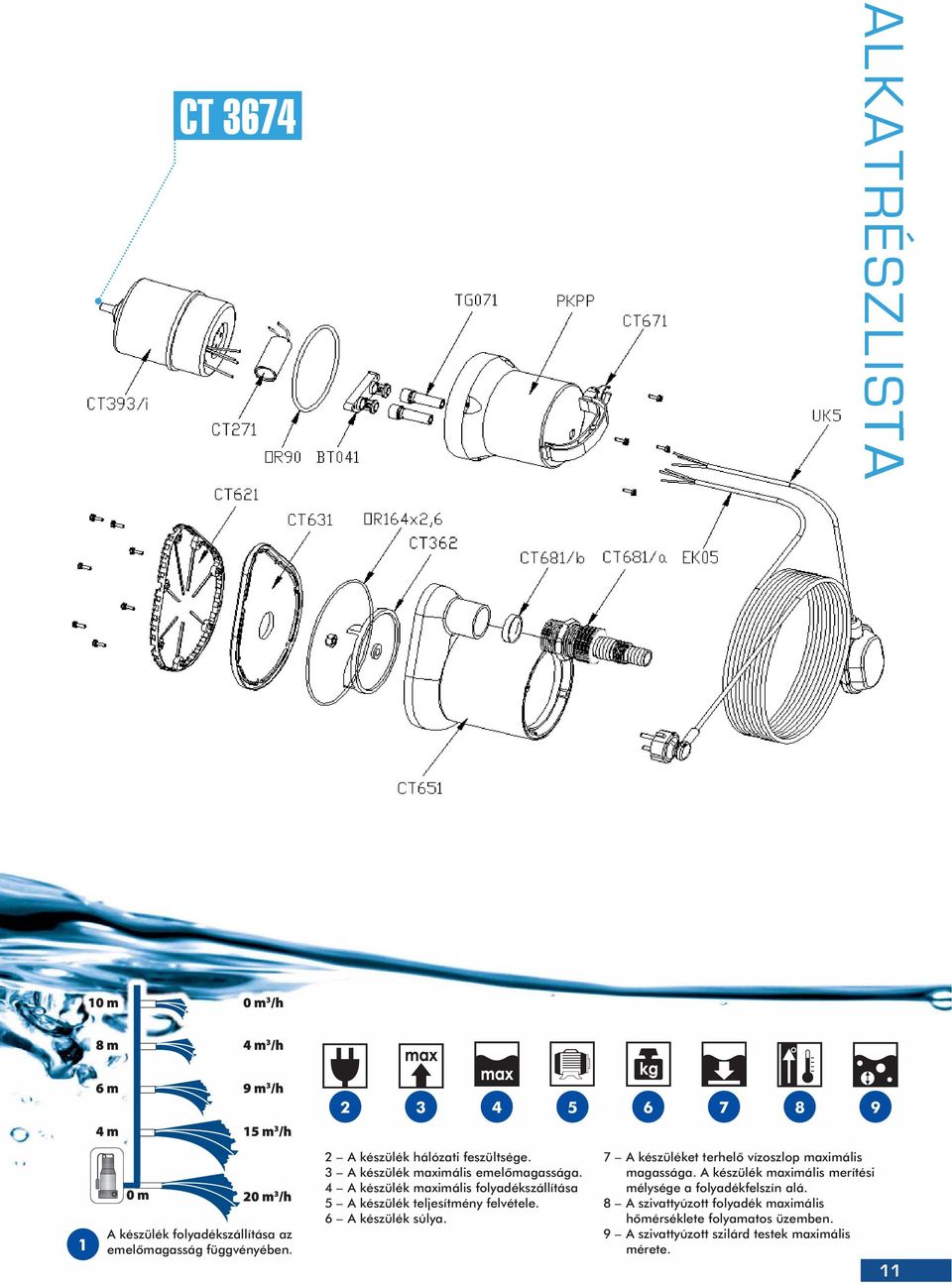

11 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 11

12 SZABAD ÁTÖMLÉSÛ SZENNYVÍZ SZIVATTYÚ CSALÁD NEPTUN / NEPTUN INOX / BTSZ 400 / BTSZ 400 Special / BTSZ 600 Special A BTSZ család mûszaki adatai: Típus BTSZ Család Motor teljesítmény W V & Hz 230V/50Hz Max. térfogatáram m 3 /h Max. emelési magasság 8-12 m Nyomócsonk 1 ¼ és 1 ½ Max. folyadék hõm. 35 C Doboz méret Tömeg Max. merülési mélység Szilárd testek max. mérete 220x185x kg 3-5 m 30 mm A SZABAD ÁTÖMLÉSÛ SZENNYVÍZ SZIVATTYÚ CSALÁD JELLEMZÔI: A szabad átömlésû szennyvíz szivattyú család tagjai nagy mennyiségû akár szennyezett vizet kis nyomáson, rövid idô alatt juttatnak el egyik helyrôl a másikra. Felhasználási területük pl. az építkezéseknél felhalmozódó szennyezett víz, illetve úszó, szilárd testeket tartalmazó szennyvíz szállítása. Ezenkívül alkalmasak háztartások folyékony anyag kiemelésére, átszivattyúzására. Nem alkalmasak öntözésre vagy házi vízellátásra, ugyanis kis nyomáson dolgoznak, ami nem szûkíthetô vagy fojtható. 800W és 1200W motorteljesítmények választhatóak. A szivattyú motorjának tekercselt lemezcsomagja króm házban foglal helyet. A hidraulika tér szürkeöntvény, a fedél saválló acélból készül. A tengely tömítését egy axiáltömítés és egy szimering együtt látja el. A szivattyú úszókapcsolóval szerelt, amely megakadályozza a szárazon-futást. A szivattyú minden alkatrésze az agresszív közegnek ellenálló anyagokból készül. 12

13 A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 13

14 SZABAD ÁTÖMLÉSÛ SZENNYVÍZ SZIVATTYÚ CSALÁD BTSZ 400 / BTSZ 400 Special / BTSZ / BTSZ Special Special Felhasználási terület: Tiszta vagy szennyezett, úszó szilárd testeket is tartalmazó folyadékok szállítása Kiválóan alkalmas építkezési szennyvizek szállítására vagy háztartások folyékony anyag kiemelésére, átszivattyúzására Nem alkalmas öntözésre vagy házi vízellátásra, ugyanis kis nyomáson dolgozik, ami nem szûkíthetõ vagy fojtható. Típus BTSZ 400 BTSZ 400 Special BTSZ 600 Special Motor teljesítmény 1200W 1200W 1600W V & Hz 230V/50Hz 230V/50Hz 230V/50Hz Max. térfogatáram 24 m 3 /h 26 m 3 /h 36 m 3 /h Max. emelési magasság 10 m 11 m 12 m Nyomócsonk 1 ½ 1 ½ 1 ½ Max. folyadék hõm. 35 C 35 C 35 C Doboz méret 220x185x x185x x185x450 Tömeg 13 kg 12,5 kg 15 kg Max. merülési mélység 3 m 3 m 3 m Szilárd testek max. mérete 30 mm 30 mm 30 mm Termékjellemzôk: Magyar termék Úszókapcsolós üresjárat védelem Korrózióálló Inox fedél és szivattyúház Kopásálló szerkezeti elemek A tengely tömítését rugós tömítõgyûrû és axiál tömítés látja el 10 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér 14

15 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 15

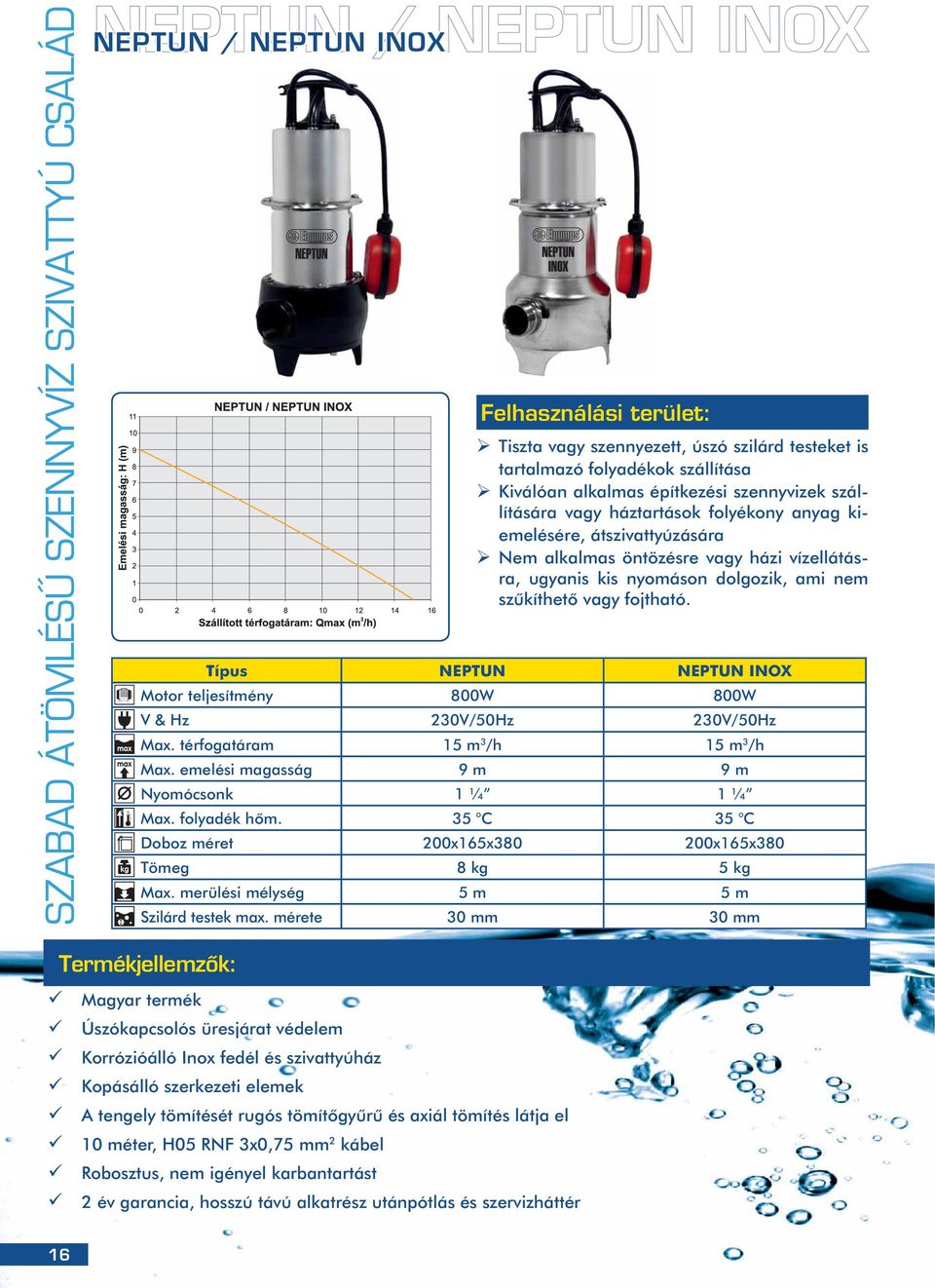

16 SZABAD ÁTÖMLÉSÛ SZENNYVÍZ SZIVATTYÚ CSALÁD / NEPTUN INOX NEPTUN / NEPTUN INOX Felhasználási terület: Tiszta vagy szennyezett, úszó szilárd testeket is tartalmazó folyadékok szállítása Kiválóan alkalmas építkezési szennyvizek szállítására vagy háztartások folyékony anyag kiemelésére, átszivattyúzására Nem alkalmas öntözésre vagy házi vízellátásra, ugyanis kis nyomáson dolgozik, ami nem szûkíthetõ vagy fojtható. Típus NEPTUN NEPTUN INOX Motor teljesítmény 800W 800W V & Hz 230V/50Hz 230V/50Hz Max. térfogatáram 15 m 3 /h 15 m 3 /h Max. emelési magasság 9 m 9 m Nyomócsonk 1 ¼ 1 ¼ Max. folyadék hõm. 35 C 35 C Doboz méret 200x165x x165x380 Tömeg 8 kg 5 kg Max. merülési mélység 5 m 5 m Szilárd testek max. mérete 30 mm 30 mm Termékjellemzôk: Magyar termék Úszókapcsolós üresjárat védelem Korrózióálló Inox fedél és szivattyúház Kopásálló szerkezeti elemek A tengely tömítését rugós tömítõgyûrû és axiál tömítés látja el 10 méter, H05 RNF 3x0,75 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér 16

17 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 17

18 DARABOLÓS SZENNYVÍZ SZIVATTYÚ CSALÁD (BT) BT 4877K / BT 6877K / BT 4877K INOX / BT 6877K INOX / BT 4877K Special / BT 6877K Special A BT család mûszaki adatai: Típus BT Család Motor teljesítmény W V & Hz 230V/50Hz Max. térfogatáram m 3 /h Max. emelési magasság m Nyomócsonk 1 ¼ és 1 ½ Max. folyadék hõm. 35 C Doboz méret Tömeg Max. merülési mélység Szilárd testek max. mérete 220x190x kg 3 m 30 mm A DARABOLÓS SZENNYVÍZ SZIVATTYÚ CSALÁD JELLEMZÔI: A darabolós szennyvíz szivattyú család tagjai nagy mennyiségû szennyezett vizet kis nyomáson, rövid idô alatt juttatnak el egyik helyrôl a másikra. Felhasználási területük pl. WC-k, aknák és emésztôgödrök folyamatos, vagy idôszakonkénti ürítése, valamint nyomott szennyvíz rendszerek aknáiban automatikus üzemû átemelés. Egy kisebb 900W-os és egy nagyteljesítményû, 1600W-os motor választható igény szerint. A darabolós szennyvíz szivattyúknál a villamos motor házát az agresszív szennyvizeknek jobban ellenálló krómacélból, motorfedelét pedig korrózióálló mûanyagból ill. inox kivitel esetében szintén krómacélból gyártjuk. A szivattyú hidraulikaháza öntött vasból készül, tengelyének tömítését pedig modern, kerámiabetétes axiál tömítéssel láttuk el. A szivattyú lapát megszorulása esetén egy, a motor fedél alá beépített áramvédô relé gondoskodik a motor védelmérôl, amely a készüléket 8 másodpercen belül lekapcsolja. A szorulás elhárításával egy idôben ki kell húzni a konnektort a hálózatból. A felhasznált anyagok biztosítják a szivattyú hosszú élettartamát. A szivattyú opcionálisan úszókapcsolóval szerelt, amely megakadályozza a szárazon futást. 18

19 A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 19

20 DARABOLÓS SZENNYVÍZ SZIVATTYÚ CSALÁD (BT) BT 4877K 4877K / BT 6877K/ BT 6877K FELHASZNÁLÁSI TERÜLET: WC-k, aknák és emésztõgödrök folyamatos, vagy idõszakonkénti ürítése Építkezési szennyvizek szállítása vagy háztartások folyékony anyag kiemelése, átszivattyúzása Nyomott szennyvíz rendszerek aknáiban automatikus üzemû átemelés. Típus BT 4877K BT 6877K Motor teljesítmény 900W 1600W V & Hz 230V/50Hz 230V/50Hz Max. térfogatáram 20 m 3 /h 32 m 3 /h Max. emelési magasság 10 m 18 m Nyomócsonk 1 ¼ 1 ¼ Max. folyadék hõm. 35 C 35 C Doboz méret 220x190x x190x450 Tömeg 11 kg 15 kg Max. merülési mélység 3 m 3 m Szilárd testek max. mérete 30 mm 30 mm Termékjellemzôk: Magyar termék Korrózióálló inox szivattyúház és mûanyag szivattyú fedél Kopásálló szerkezeti elemek Úszókapcsolós üresjárat védelem A tengely tömítését axiál tömítés látja el Beépített védelem (áramvédõ relé) a motor károsodásának megakadályozására 10 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér 20

21 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 21

22 DARABOLÓS SZENNYVÍZ SZIVATTYÚ CSALÁD (BT) BT 4877K INOX / INOX BT 6877K / BT INOX6877K INOX FELHASZNÁLÁSI TERÜLET: WC-k, aknák és emésztõgödrök folyamatos, vagy idõszakonkénti ürítése Építkezési szennyvizek szállítása vagy háztartások folyékony anyag kiemelése, átszivattyúzása Nyomott szennyvíz rendszerek aknáiban automatikus üzemû átemelés. Típus BT 4877K INOX BT 6877K INOX Motor teljesítmény 900W 1600W V & Hz 230V/50Hz 230V/50Hz Max. térfogatáram 20 m 3 /h 32 m 3 /h Max. emelési magasság 10 m 18 m Nyomócsonk 1 ¼ 1 ¼ Max. folyadék hõm. 35 C 35 C Doboz méret 220x190x x190x450 Tömeg 11 kg 15 kg Max. merülési mélység 3 m 3 m Szilárd testek max. mérete 30 mm 30 mm Termékjellemzôk: Magyar termék Korrózióálló inox szivattyúház és szivattyú fedél Kopásálló szerkezeti elemek Úszókapcsolós üresjárat védelem A tengely tömítését axiál tömítés látja el Beépített védelem (áramvédõ relé) a motor károsodásának megakadályozására 10 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér 22

23 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 23

24 DARABOLÓS SZENNYVÍZ SZIVATTYÚ CSALÁD (BT) BT 4877K Special Special / BT 6877K / BT Special 6877K Special FELHASZNÁLÁSI TERÜLET: WC-k, aknák és emésztõgödrök folyamatos, vagy idõszakonkénti ürítése Építkezési szennyvizek szállítása vagy háztartások folyékony anyag kiemelése, átszivattyúzása Nyomott szennyvíz rendszerek aknáiban automatikus üzemû átemelés. Típus BT 4877K Special BT 6877K Special Motor teljesítmény 900W 1600W V & Hz 230V/50Hz 230V/50Hz Max. térfogatáram 25 m 3 /h 32 m 3 /h Max. emelési magasság 10 m 18 m Nyomócsonk 1 ½ 1 ½ Max. folyadék hõm. 35 C 35 C Doboz méret 220x190x x190x450 Tömeg 11 kg 15 kg Max. merülési mélység 3 m 3 m Szilárd testek max. mérete 30 mm 30 mm Termékjellemzôk: Magyar termék Korrózióálló inox szivattyúház és szivattyú fedél Kopásálló szerkezeti elemek Úszókapcsolós üresjárat védelem A tengely tömítését axiál tömítés látja el Beépített védelem (áramvédõ relé) a motor károsodásának megakadályozására 10 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér 24

25 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 25

26 KERTI SZIVATTYÚ CSALÁD JPV900 / JPV1300 / JPP1300 / JPV1500 / JPV1300 B / JPV1300 INOX / JPV1500B A KERTI SZIVATTYÚ CSALÁD JELLEMZÔI: A JP család mûszaki adatai: Típus JP Család Motor teljesítmény W V & Hz 230V/50Hz Max. térfogatáram l/min Max. emelési magasság m Max. szívási mélység 9 m Nyomócsonk 1 Max. folyadék hõm. 35 C Tömeg kg Max. merülési mélység Szilárd testek max. mérete tiszta víz A JP szivattyú család felhasználási területe a háztartások használati víz igényének pl. öntözés biztosítása a szivattyúk által kínált magas szállított folyadék mennyiséggel és nyomással. A homokszemcséket nagyobb arányban tartalmazó vizekhez választható bronzlapátos B kivitel, vagy tisztítható szûrôbetétes konstrukció JPP is. A termékhez több kiegészítô eszközt kínálunk, amelyek megkönnyítik szerelésüket, használatukat. A szivattyúk folyamatos fejlesztésére komoly hangsúlyt fektetünk, ennek eredményeként nagy népszerûségnek örvendenek robosztusságukkal és üzembiztos mûködésükkel. A szivattyúk konstrukciójukból adódóan önfelszívóak, indításkor elég a szivattyút feltölteni. A levegô mûködés közben is automatikusan kitermelôdik, megakadályozva a vízoszlop megszakadását. 26

27 A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 27

28 KERTI SZIVATTYÚ CSALÁD BT JPV K / JPV 1300 INOX / BT 6877K INOX Termékjellemzôk: FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezõ, nem agresszív és nem éghetõ folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére Típus JPV 900 JPV 1300 Motor teljesítmény 900W 1300W V & Hz 230V/50Hz 230V/50Hz Max. szállított térfogatáram 62 l/min 90 l/min Max. emelési magasság 42 m/4,2 bar 47 m/4,7 bar Max. szívsái mélység 9 m 9 m Nyomócsonk 1 1 Max. folyadék hõm. 35 C 35 C Doboz méret 430x210x x210x275 Tömeg 13 kg 14 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz tiszta víz Magyar termék A kerámiabetétes axiál tömítés a motor és hidraulika tér között biztosítja a zavartalan mûködést Az erõteljes szívóhatásnak köszönhetõen már 9m mélyrõl képes a víz felszívására A szivattyú mûködés közben a levegõt automatikusan kitermeli magából 1,2 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér 28

29 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 29

30 KERTI SZIVATTYÚ CSALÁD 30 JPP 1300 F 1300 F Típus JPP 1300 F Motor teljesítmény 1300W V & Hz 230V/50Hz Max. szállított térfogatáram 75 l/min Max. emelési magasság 47 m/4,7 bar Max. szívsái mélység 9 m Nyomócsonk 1 Max. folyadék hõm. 35 C Doboz méret 465x280x340 Tömeg 12 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz Termékjellemzôk: FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezõ, nem agresszív és nem éghetõ folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére Magyar termék A kerámiabetétes axiál tömítés a motor és hidraulika tér között biztosítja a zavartalan mûködést Az erõteljes szívóhatásnak köszönhetõen már 9m mélyrõl képes a víz felszívására A szivattyú mûködés közben a levegõt automatikusan kitermeli magából 1,2 méter, H07 RNF 3x1 mm 2 kábel Tisztítható szûrõbetétes kivitel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér

31 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 31

32 KERTI SZIVATTYÚ CSALÁD 32 JPV 1300 B 1300 B Típus JPV 1300 B Motor teljesítmény 1300W V & Hz 230V/50Hz Max. szállított térfogatáram 90 l/min Max. emelési magasság 47 m/4,7 bar Max. szívsái mélység 9 m Nyomócsonk 1 Max. folyadék hõm. 35 C Doboz méret 435x210x275 Tömeg 14 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz Termékjellemzôk: FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezõ, nem agresszív és nem éghetõ folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére Magyar termék A kerámiabetétes axiál tömítés a motor és hidraulika tér között biztosítja a zavartalan mûködést Az erôteljes szívóhatásnak köszönhetôen már 9m mélyrôl képes a víz felszívására A szivattyú mûködés közben a levegôt automatikusan kitermeli magából 1,2 méter, H07 RNF 3x1 mm 2 kábel Bronzlapátos kivitel a homokszemcséket nagyobb arányban tartalmazó vízhez Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér

33 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 33

34 KERTI SZIVATTYÚ CSALÁD 34 JPV 1300 INOX 1300 INOX Típus JPV 1300 INOX Motor teljesítmény 1300W V & Hz 230V/50Hz Max. szállított térfogatáram 90 l/min Max. emelési magasság 48 m/4,8 bar Max. szívsái mélység 9 m Nyomócsonk 1 Max. folyadék hõm. 35 C Doboz méret 420x230x310 Tömeg 12 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz Termékjellemzôk: FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezõ, nem agresszív és nem éghetõ folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére Magyar termék A kerámiabetétes axiál tömítés a motor és hidraulika tér között biztosítja a zavartalan mûködést Az erôteljes szívóhatásnak köszönhetôen már 9m mélyrôl képes a víz felszívására A szivattyú mûködés közben a levegôt automatikusan kitermeli magából 1,2 méter, H07 RNF 3x1 mm 2 kábel A rozsdamentes acél hidraulika ház fokozott idôjárás állóságot biztosít Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér

35 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 35

36 KERTI SZIVATTYÚ CSALÁD 36 JPV Típus JPV 1500 Motor teljesítmény 1500W V & Hz 230V/50Hz Max. szállított térfogatáram 105 l/min Max. emelési magasság 48 m/4,8 bar Max. szívsái mélység 9 m Nyomócsonk 1 Max. folyadék hõm. 35 C Doboz méret 435x220x260 Tömeg 15 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz Termékjellemzôk: FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezõ, nem agresszív és nem éghetõ folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére Magyar termék A kerámiabetétes axiál tömítés a motor és hidraulika tér között biztosítja a zavartalan mûködést Az erôteljes szívóhatásnak köszönhetôen már 9m mélyrôl képes a víz felszívására A szivattyú mûködés közben a levegôt automatikusan kitermeli magából 1,2 méter, H07 RNF 3x1 mm 2 kábel Kimagasló 105 liter/perc, 6300 liter/óra vízhozamot biztosít Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér

37 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 37

38 KERTI SZIVATTYÚ CSALÁD 38 JPV 1500 B 1500 B Típus JPV 1500 B Motor teljesítmény 1500W V & Hz 230V/50Hz Max. szállított térfogatáram 105 l/min Max. emelési magasság 48 m/4,8 bar Max. szívsái mélység 9 m Nyomócsonk 1 Max. folyadék hõm. 35 C Doboz méret 435x220x260 Tömeg 15 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz Termékjellemzôk: FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezõ, nem agresszív és nem éghetõ folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére Magyar termék A kerámiabetétes axiál tömítés a motor és hidraulika tér között biztosítja a zavartalan mûködést Az erôteljes szívóhatásnak köszönhetôen már 9m mélyrôl képes a víz felszívására A szivattyú mûködés közben a levegôt automatikusan kitermeli magából 1,2 méter, H07 RNF 3x1 mm 2 kábel Bronzlapátos kivitel a homokszemcséket nagyobb arányban tartalmazó vízhez Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér

39 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 39

40 HÁZI VÍZELLÁTÓ CSALÁD (VB) VB VB 25/900 25/900 VB VB25/1300 VBP VBP 25/ /1300 INOX VB VB25/1300 INOX INOX VB 25/1500 VB VB 25/1300 B B VB VB 25/ /1500 B VB B 50/1300 VB 50/1300 VB 50/1500 VB VB 50/1300 B B VB VB 50/1500 B B A VB család mûszaki adatai: Típus VB Család Motor teljesítmény W V & Hz 230V/50Hz Max. térfogatáram l/min Max. emelési magasság m Max. szívási mélység 9 m Nyomócsonk 1 Max. folyadék hõm. 35 C Tömeg kg Max. merülési mélység Szilárd testek max. mérete tiszta víz A HÁZI VÍZELLÁTÓ JELLEMZÔI: A VB házi vízellátó szivattyú család felhasználási területe a háztartások használati víz igényének biztosítása a Jet rendszerû szivattyúk által kínált magas szállított folyadék mennyiséggel és nyomással. Tagjai a JP szivattyúval egybeépített gumimembrános tartályból, ill. az ehhez tartozó nyomáskapcsoló egységbôl állnak. Az így felépített rendszer képes egy adott vízmennyiséget úgy tárolni, hogy azt a gumimembrán körül összenyomott levegô nyomása juttatja ki a csôvezetékbe a szivattyú mûködtetése nélkül. A rendszer elônye, hogy védi a szivattyút az állandó ki/be kapcsolástól, ezáltal hosszabb élettartamot biztosít, miközben még energiát is megtakaríthatunk. A csôrendszerbe jutó víz nyomása jóval kiegyenlítettebb, így pl. háztartások vízellátására vagy csepegtetô rendszerû öntözéshez a VB család a szivattyúknál optimálisabb megoldást kínál. 40

41 A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 41

42 HÁZI VÍZELLÁTÓ CSALÁD (VB) VB 25/900 VB 25/1300 VB 25/900 VB 25/1300 FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezô, nem agresszív és nem éghetô folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére. Típus VB 25/900 VB 25/1300 Motor teljesítmény 900W 1300W V & Hz 230V/50Hz 230V/50Hz Max. szállított térfogatáram 62 l/min 90 l/min Max. emelési magasság 42 m/4,2 bar 47 m/4,7 bar Max. szívsái mélység 9 m 9 m Nyomócsonk csatlakozás 1 1 Max. folyadék hõmérséklet 35 C 35 C Doboz méret 525x285x x285x580 Tömeg 19 kg 20 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz tiszta víz Termékjellemzôk: Magyar termék Egyenletes kimenô nyomás, nyomáslökések nélkül A 25 literes membrános nyomástartó tartály megkíméli a szivattyút a folyamatos ki/be kapcsolástól ezáltal energiát takarít meg A kerámiabetétes axiál tömítés a szivattyú motor és hidraulika tér között biztosítja a zavartalan mûködést 1,2 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér 42

43 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 43

44 HÁZI VÍZELLÁTÓ CSALÁD (VB) 44 VBP 25/1300 INOX VBP 25/1300 INOX Termékjellemzôk: FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezô, nem agresszív és nem éghetô folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére. Típus VBP 25/1300 INOX Motor teljesítmény 1300W V & Hz 230V/50Hz Max. szállított térfogatáram 90 l/min Max. emelési magasság 48 m/4,8 bar Max. szívsái mélység 9 m Nyomócsonk csatlakozás 1 Max. folyadék hõmérséklet 35 C Doboz méret 525x295x590 Tömeg 15 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz Magyar termék Egyenletes kimenô nyomás, nyomáslökések nélkül A 25 literes Inox membrános nyomástartó tartály megkíméli a szivattyút a folyamatos ki/be kapcsolástól ezáltal energiát takarít meg A tartályt körülvevô mûanyag öv véd az esetleges sérülésektôl A kerámiabetétes axiál tömítés a szivattyú motor és hidraulika tér között biztosítja a zavartalan mûködést Tisztítható szûrôbetétes kivitel és idôjárásálló rozsdamentes acél tartály 1,2 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér

45 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 45

46 HÁZI VÍZELLÁTÓ CSALÁD (VB) 46 VB 25/1300 INOX VB 25/1300 INOX Típus VB 25/1300 INOX Motor teljesítmény 1300W V & Hz 230V/50Hz Max. szállított térfogatáram 90 l/min Max. emelési magasság 48 m/4,8 bar Max. szívsái mélység 9 m Nyomócsonk csatlakozás 1 Max. folyadék hõmérséklet 35 C Doboz méret 525x285x580 Tömeg 17 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz Termékjellemzôk: Magyar termék Egyenletes kimenô nyomás, nyomáslökések nélkül A 25 literes membrános nyomástartó tartály megkíméli a szivattyút a folyamatos ki/be kapcsolástól ezáltal energiát takarít meg A rozsdamentes acél kivitel fokozott idôjárás állóságot biztosít A kerámiabetétes axiál tömítés a szivattyú motor és hidraulika tér között biztosítja a zavartalan mûködést 1,2 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezô, nem agresszív és nem éghetô folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére.

47 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 47

48 HÁZI VÍZELLÁTÓ CSALÁD (VB) 48 VB 25/1500 VB 25/1500 Típus VB 25/1500 Motor teljesítmény 1500W V & Hz 230V/50Hz Max. szállított térfogatáram 105 l/min Max. emelési magasság 48 m/4,8 bar Max. szívsái mélység 9 m Nyomócsonk csatlakozás 1 Max. folyadék hõmérséklet 35 C Doboz méret 525x285x580 Tömeg 21 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz Termékjellemzôk: Magyar termék Egyenletes kimenõ nyomás, nyomáslökések nélkül A 25 literes membrános nyomástartó tartály megkíméli a szivattyút a folyamatos ki/be kapcsolástól ezáltal energiát takarít meg A kerámiabetétes axiál tömítés a szivattyú motor és hidraulika tér között biztosítja a zavartalan mûködést 1,2 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezô, nem agresszív és nem éghetô folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére.

49 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 49

50 HÁZI VÍZELLÁTÓ CSALÁD (VB) 50 VB 25/1300 B VB 25/1500 B VB 25/1300 B VB 25/1500 B Típus VB 25/1300 B VB 25/1500 B Motor teljesítmény 1300W 1500W V & Hz 230V/50Hz 230V/50Hz Max. szállított térfogatáram 90 l/min 105 l/min Max. emelési magasság 47 m/4,7 bar 48 m/4,8 bar Max. szívsái mélység 9 m 9 m Nyomócsonk csatlakozás 1 1 Max. folyadék hõmérséklet 35 C 35 C Doboz méret 525x285x x285x580 Tömeg 20 kg 21 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz tiszta víz Termékjellemzôk: Magyar termék Egyenletes kimenõ nyomás, nyomáslökések nélkül A 25 literes membrános nyomástartó tartály megkíméli a szivattyút a folyamatos ki/be kapcsolástól ezáltal energiát takarít meg Bronzlapátos kivitel a homokszemcséket nagyobb arányban tartalmazó vízhez A kerámiabetétes axiál tömítés a szivattyú motor és hidraulika tér között biztosítja a zavartalan mûködést 1,2 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezô, nem agresszív és nem éghetô folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére.

51 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 51

52 HÁZI VÍZELLÁTÓ CSALÁD (VB) VB 50/1300 VB 50/1500 VB 50/1500 FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezô, nem agresszív és nem éghetô folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére. Típus VB 50/1300 VB 50/1500 Motor teljesítmény 1300W 1500W V & Hz 230V/50Hz 230V/50Hz Max. szállított térfogatáram 90 l/min 105 l/min Max. emelési magasság 47 m/4,7 bar 48 m/4,8 bar Max. szívsái mélység 9 m 9 m Nyomócsonk csatlakozás 1 1 Max. folyadék hõmérséklet 35 C 35 C Doboz méret 605x365x x365x650 Tömeg 22,5 kg 24 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz tiszta víz Termékjellemzôk: Magyar termék Egyenletes kimenõ nyomás, nyomáslökések nélkül A 25 literes membrános nyomástartó tartály megkíméli a szivattyút a folyamatos ki/be kapcsolástól ezáltal energiát takarít meg A kerámiabetétes axiál tömítés a szivattyú motor és hidraulika tér között biztosítja a zavartalan mûködést 1,2 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér 52

53 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 53

54 HÁZI VÍZELLÁTÓ CSALÁD (VB) 54 VB 50/1300 B B VB VB 50/ /1500 B B Típus VB 50/1300 B VB 50/1500 B Motor teljesítmény 1300W 1500W V & Hz 230V/50Hz 230V/50Hz Max. szállított térfogatáram 90 l/min 105 l/min Max. emelési magasság 47 m/4,7 bar 48 m/4,8 bar Max. szívsái mélység 9 m 9 m Nyomócsonk csatlakozás 1 1 Max. folyadék hõmérséklet 35 C 35 C Doboz méret 605x365x x365x650 Tömeg 22,5 kg 24 kg Max. merülési mélység Szilárd testek max. mérete tiszta víz tiszta víz Termékjellemzôk: Magyar termék Egyenletes kimenõ nyomás, nyomáslökések nélkül A 25 literes membrános nyomástartó tartály megkíméli a szivattyút a folyamatos ki/be kapcsolástól ezáltal energiát takarít meg Bronzlapátos kivitel a homokszemcséket nagyobb arányban tartalmazó vízhez A kerámiabetétes axiál tömítés a szivattyú motor és hidraulika tér között biztosítja a zavartalan mûködést 1,2 méter, H07 RNF 3x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér FELHASZNÁLÁSI TERÜLET: Tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkezô, nem agresszív és nem éghetô folyadékok szállítására Kiválóan alkalmas háztartások ivóvízszükségleteinek biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére.

55 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 55

56 MÉLYKÚTI CSÔSZIVATTYÚ CSALÁD (BP) BP 10 BP 14 BP 18/3 BP 1/4 BP 3/3 BP 10 BP 14 BP 18/3 BP 1/4 BP 3/3 A BP család mûszaki adatai: Típus BP Család Motor teljesítmény W V & Hz 230V/50Hz Max. térfogatáram 2,5-4,55 m 3 /h Max. emelési magasság m Nyomócsonk 3-4 Max. folyadék hõm. 35 C Tömeg kg Max. merülési mélység 10 m Szilárd testek max. mérete tiszta víz A MÉLYKÚTI CSÔSZIVATTYÚ CSALÁD JELLEMZÔI: A BP mélykúti csôszivattyú család tagjait a nagy homoktûrô képességük, megbízhatóságuk, és egyszerû kezelhetôségük alkalmassá teszi lakossági és kisebb ipari alkalmazásokra. A szivattyúk kiválóan alkalmasak ásott kutak vizének felszínre történô emelésére, kertek, zöldterületek árasztásos vagy szórófejes öntözésére. A szállított közeg lehet tiszta víz vagy hozzá hasonló tulajdonságú nem agresszív vagy éghetô folyadék. A felhasználási hely igényei szerint 3 vagy 4 átmérôjû, méter merülési mélységû szivattyúkkal állunk vevôink rendelkezésére. A szivattyúk két részbôl állnak: motor és hidraulika modulból. Kialakításuk miatt könnyen szerelhetôek. Középen a négy csavar oldásával az egységek szétbonthatóak, és a meghibásodott alkatrész könnyen cserélhetô. A járókerék kopásálló szálerôsített mûanyag, az alkatrészek többsége pedig rozsdamentes acélból készül. A tengely tömítése modern, csúszógyûrûs axiál tömítés. 56

57 A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 57

58 MÉLYKÚTI CSÔSZIVATTYÚ CSALÁD (BP) 58 BP 1/4 1/4 BP 3/3 BP 3/3 Termékjellemzôk: Magyar termék A kerámiabetétes axiál tömítés a motor és hidraulika tér között Kedvezô ár/érték arány Jó homoktûrô képesség Kétféle szivattyú átmérô választható: 4 vagy 3 Egyszerû felépítés, könnyû szerelhetôség 20 méter, H07 RNF 4x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér FELHASZNÁLÁSI TERÜLET: Tiszta víz vagy hozzá hasonló tulajdonságú nem agresszív vagy éghetô folyadékok szállítása Kiválóan alkalmas háztartások ivóvízszükségletének biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére. Típus BP 1/4 BP 3/3 Motor teljesítmény 1300W 1300W V & Hz 230V/50Hz 230V/50Hz Max. szállított térfogatáram 3 m 3 /h 2,5 m 3 /h Max. emelési magasság 55 m 57 m Nyomócsonk csatlakozás 1 1 Szivattyú átmérõ 4 3 Lapátsorok száma 1 3 Max. folyadék hõmérséklet 35 C 35 C Doboz méret 230x165x x110x700 Tömeg 14 kg 13 kg Max. merülési mélység 10 m 10 m Szilárd testek max. mérete tiszta víz tiszta víz

59 ALKATRÉSZLISTA A készülék folyadékszállítása az emelõmagasság függvényében. 2 A készülék hálózati feszültsége. 3 A készülék maximális emelõmagassága. 4 A készülék maximális folyadékszállítása 5 A készülék teljesítmény felvétele. 6 A készülék súlya. 7 A készüléket terhelõ vízoszlop maximális magassága. A készülék maximális merítési mélysége a folyadékfelszín alá. 8 A szivattyúzott folyadék maximális hõmérséklete folyamatos üzemben. 9 A szivattyúzott szilárd testek maximális mérete. 59

60 MÉLYKÚTI CSÔSZIVATTYÚ CSALÁD (BP) 60 BP BP 14 BP BP 1418/3 BP 18/3 Típus BP 10 BP 14 BP 18/3 Motor teljesítmény 1400W 1600W 1000W V & Hz 230V/50Hz 230V/50Hz 230V/50Hz Max. szállított térfogatáram 4,5 m 3 /h 4 m 3 /h 3,3 m 3 /h Max. emelési magasság 60 m 80 m 55 m Nyomócsonk csatlakozás 1¼ 1¼ 1 Szivattyú átmérõ Lapátsorok száma Max. folyadék hõmérséklet 35 C 35 C 35 C Doboz méret 225x165x x165x x165x1280 Tömeg 16 kg 17 kg 14 kg Max. merülési mélység 10 m 10 m 10 m Szilárd testek max. mérete tiszta víz tiszta víz tiszta víz Termékjellemzôk: Magyar termék A kerámiabetétes axiál tömítés a motor és hidraulika tér között Kedvezô ár/érték arány Jó homoktûrô képesség Kétféle szivattyú átmérô választható: 4 vagy 3 Egyszerû felépítés, könnyû szerelhetôség 20 méter, H07 RNF 4x1 mm 2 kábel Robosztus, nem igényel karbantartást 2 év garancia, hosszú távú alkatrész utánpótlás és szervizháttér FELHASZNÁLÁSI TERÜLET: Tiszta víz vagy hozzá hasonló tulajdonságú nem agresszív vagy éghetô folyadékok szállítása Kiválóan alkalmas háztartások ivóvízszükségletének biztosítására Egyéb használati vízhez pl. öntözésre, locsolásra, kerti tavak, medencék feltöltésére.
