KIVITELI TERVE MŰSZAKI LEÍRÁS - GENERÁL TERVEZŐ: MŰÉPÍTÉSZ ÉPÍTÉSZETI TERVEZŐIRODA KFT Miskolc, Déryné utca 2.

Átírás

1 VILLA PORT RESORT APARTMANHÁZ BALATONFÖLDVÁR, RÁKÓCZI U. 5., 8. HRSZ. KIVITELI TERVE 6.6. KERTÉPÍTÉSZETI MUNKARÉSZ - MŰSZAKI LEÍRÁS - GENERÁL TERVEZŐ: MŰÉPÍTÉSZ ÉPÍTÉSZETI TERVEZŐIRODA KFT Miskolc, Déryné utca 2. TÁJÉPÍTÉSZ TERVEZŐ: BERKES CSILLA OKLEVELES TÁJÉPÍTÉSZMÉRNÖK K /2006 BERKES BT Tiszaújváros, Dózsa Gy. u. 6., Tel.: 30/ csilla.berkes@gmail.com MISKOLC, NOVEMBER

2 TERVEZŐI NYILATKOZAT Alulírott tervező kijelentem, hogy a megrendelő számára az MŰÉPÍTÉSZ ÉPÍTÉSZETI TERVEZŐIRODA KFT Miskolc, Déryné utca 2. VILLA PORT RESORT APARTMANHÁZ BALATONFÖLDVÁR, RÁKÓCZI U. 5., 8. HRSZ. KIVITELI TERVE - KERTÉPÍTÉSZETI SZETI MUNKARÉSZ készítése során az általános érvényű és eseti hatósági előírásokban, valamint a - az évi LXXVIII. törvényben, - a 37/2007.(XII.13.) ÖTM rendeletben, - az évi LIII. törvényben, - az évi LIII. törvényben, - a évi LXIV. törvényben, - az évi XCIII. számú a törvényben, - a 46/1997. (XII.29.) KTM rendeletben, - a 253/1997. (XII.20.) Korm.rendeletben (OTÉK), - a 45/1997. (XII.29.) KTM rendeletben,- - a 2/2002. (I.7.) FVM rendeletben, - az 5/1993. (XII.26.) MüM rendeletben, - a 78/2003. (XI.27.) GKM rendeletben, - a tervezési területre érvényes HÉSz-ben, - a vonatkozó nemzeti szabványokban (pl. MSZ EN 1177) foglaltakat figyelembe vettem. Kijelentem, hogy a tervezést a 157/1997. (IX. 26.) Korm. és a 32/1997. (XII. 19.) KTM rendeletben foglaltak szerint tevékenységi körön belül végeztem. Miskolc, november... Berkes Csilla okleveles tájépítészmérnök, K /2006 tájépítész tervező TARTALOMJEGYZÉK TERVEZŐI NYILATKOZAT... 2 KERTÉSZETI - ZÖLDFELÜLETALAKÍTÁSI MUNKARÉSZ ÁLTALÁNOS LEÍRÁSA... 3 TERVEZÉSI TERÜLET BEMUTATÁSA, ADOTTSÁGOK... 3 A KERT FUNKCIONÁLIS ÉS SZERKEZETI KIALAKÍTÁSA... 3 JAVASOLT KERTI VILÁGÍTÁS... 4 KERTÉSZETI, NÖVÉNYTELEPÍTÉSI MUNKÁK... 4 AUTOMATA ÖNTÖZŐRENDSZER KERTI BURKOLT FELÜLETEK, SZEGÉLYEK KIALAKÍTÁSA JÁTSZÓHELY KIALAKÍTÁSA MUNKAVÉDELMI MŰSZAKI LEÍRÁS TERVJEGYZÉK

3 KERTÉSZETI - ZÖLDFELÜLETALAKÍTÁSI MUNKARÉSZ ÁLTALÁNOS LEÍRÁSA TERVEZÉSI TERÜLET BEMUTATÁSA, ADOTTSÁGOK A tervezési területen épülő apartmanház kertjében jelentős területet foglalnak el a burkolt felületek (parkoló, járda, teraszok, napozóterasz, stb.), a medence és a grillterasz. A fennmaradó zöldfelületet kis kiterjedése ellenére úgy kell kialakítani, hogy a dekoraratívitáson túl, funkcionális értékeket is képviseljen. A kert kialakítása során figyelembe kell venni annak egyedi adódottságait: Magas talajvízszint Kis, szűk terek Árnyékoltsági viszonyok A kertészeti munkarész tartalmazza a zöldfelületek funkcionális és szerkezeti kialakítását, a növénykiültetési terv elkészítését és az automata öntözőrendszer tervét. A terv készítése során meglévő adottságként került figyelembevételre: a tervezési terület építési utáni helyreállítása, a tereprendezés elvégzése, a burkolt felületek, és a fúrt kút és akna megléte. A KERT FUNKCIONÁLIS ÉS SZERKEZETI KIALAKÍTÁSA A kert kialakítását az építészetileg meghatározott funkciók és a rendelkezésre álló tér szabják meg. Ennek megfelelően, az alábbi egységekre tagolódik az apartmanház környezete: 1. Az épület délkeleti homlokzata előtti fogadóterület Ezen a területen találhatók a burkolt parkolók, melyek fölött a pergolákra árnyat adó, virággal díszítő kúszónövények kerülnek felfuttatásra. A kúszó növényekhez a pergola oszlopainál támasztó rács (pl. bambuszrács) kihelyezése ajánlott (esetleg a növények kötözése is elfogadható, amíg elérik a pergola felső szakaszát. Az épület bejárata mellett 2 oldalon, szimmetrikusan egy-egy elegáns és egyszerű kiültetés kialakítása javasolt: a természeteskőszegéllyel kialakított kör alakú ágyásokba egy-egy kis méretű, gömb-koronájú örökzöld fácska telepítendő, a fa alatt kék színű egynyári virágok ültetése javasolt (télen helyükre mulcsterítés kerül). Az ágyás egyben a fellépő, és a rámpa összekötését is szolgálja. A parkolók és a főbejárat közötti keskeny gyepfelületbe, a várhatóan nagyobb gyalogos terhelésnek kitett területrészen természetes kőkőlap tipegőkövek kerülnek fektetésre gyephézagos módon. Az épület előtti zöldsáv két sarokpontjánál egy-egy csüngő-ágú cédrus telepítése javasolt (megbízó kérésére), melyek reflektorral alsó megvilágítást kapnak (a cédrusokat fiatal korukba karózni szükséges). 2. Átvezető keskeny területek Az épület délnyugati és északkeleti homlokzata melletti keskeny területsáv főként a hátsó udvarrészre történő átvezetést szolgálja. Mindkét oldalon a gyep mellett, a kerítés tövében változó szélességű alacsony cserje, ill. évelőkiültetés telepítése javasolt (Bauplast műanyag ágyásszegély elválasztva, fenyőkéreg felületszórással), helyenként a kerítésre futatott kúszó növénnyel. Mivel a területsáv keskeny, ezért a kiültetésbe erős illatú növények telepítése is javasolt, mivel jobban érvényesülhet a hatásuk. A délnyugati homlokzat és a járda közé változatos szín-összeállítású kiültetés is kerül. 3

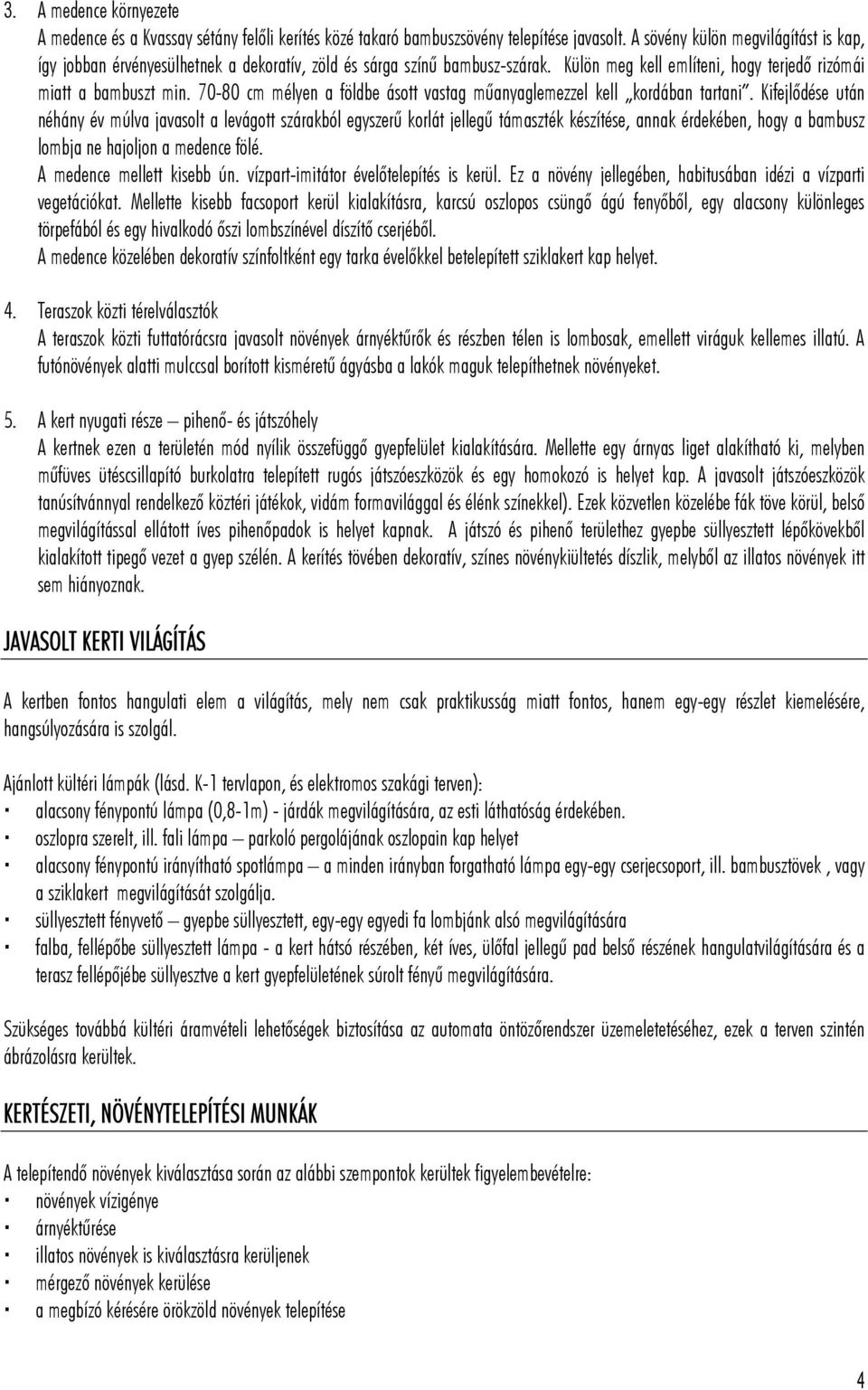

4 3. A medence környezete A medence és a Kvassay sétány felőli kerítés közé takaró bambuszsövény telepítése javasolt. A sövény külön megvilágítást is kap, így jobban érvényesülhetnek a dekoratív, zöld és sárga színű bambusz-szárak. Külön meg kell említeni, hogy terjedő rizómái miatt a bambuszt min cm mélyen a földbe ásott vastag műanyaglemezzel kell kordában tartani. Kifejlődése után néhány év múlva javasolt a levágott szárakból egyszerű korlát jellegű támaszték készítése, annak érdekében, hogy a bambusz lombja ne hajoljon a medence fölé. A medence mellett kisebb ún. vízpart-imitátor évelőtelepítés is kerül. Ez a növény jellegében, habitusában idézi a vízparti vegetációkat. Mellette kisebb facsoport kerül kialakításra, karcsú oszlopos csüngő ágú fenyőből, egy alacsony különleges törpefából és egy hivalkodó őszi lombszínével díszítő cserjéből. A medence közelében dekoratív színfoltként egy tarka évelőkkel betelepített sziklakert kap helyet. 4. Teraszok közti térelválasztók A teraszok közti futtatórácsra javasolt növények árnyéktűrők és részben télen is lombosak, emellett viráguk kellemes illatú. A futónövények alatti mulccsal borított kisméretű ágyásba a lakók maguk telepíthetnek növényeket. 5. A kert nyugati része pihenő- és játszóhely A kertnek ezen a területén mód nyílik összefüggő gyepfelület kialakítására. Mellette egy árnyas liget alakítható ki, melyben műfüves ütéscsillapító burkolatra telepített rugós játszóeszközök és egy homokozó is helyet kap. A javasolt játszóeszközök tanúsítvánnyal rendelkező köztéri játékok, vidám formavilággal és élénk színekkel). Ezek közvetlen közelébe fák töve körül, belső megvilágítással ellátott íves pihenőpadok is helyet kapnak. A játszó és pihenő területhez gyepbe süllyesztett lépőkövekből kialakított tipegő vezet a gyep szélén. A kerítés tövében dekoratív, színes növénykiültetés díszlik, melyből az illatos növények itt sem hiányoznak. JAVASOLT KERTI VILÁGÍTÁS A kertben fontos hangulati elem a világítás, mely nem csak praktikusság miatt fontos, hanem egy-egy részlet kiemelésére, hangsúlyozására is szolgál. Ajánlott kültéri lámpák (lásd. K-1 tervlapon, és elektromos szakági terven): alacsony fénypontú lámpa (0,8-1m) - járdák megvilágítására, az esti láthatóság érdekében. oszlopra szerelt, ill. fali lámpa parkoló pergolájának oszlopain kap helyet alacsony fénypontú irányítható spotlámpa a minden irányban forgatható lámpa egy-egy cserjecsoport, ill. bambusztövek, vagy a sziklakert megvilágítását szolgálja. süllyesztett fényvető gyepbe süllyesztett, egy-egy egyedi fa lombjánk alsó megvilágítására falba, fellépőbe süllyesztett lámpa - a kert hátsó részében, két íves, ülőfal jellegű pad belső részének hangulatvilágítására és a terasz fellépőjébe süllyesztve a kert gyepfelületének súrolt fényű megvilágítására. Szükséges továbbá kültéri áramvételi lehetőségek biztosítása az automata öntözőrendszer üzemeletetéséhez, ezek a terven szintén ábrázolásra kerültek. KERTÉSZETI, NÖVÉNYTELEPÍTÉSI MUNKÁK A telepítendő növények kiválasztása során az alábbi szempontok kerültek figyelembevételre: növények vízigénye árnyéktűrése illatos növények is kiválasztásra kerüljenek mérgező növények kerülése a megbízó kérésére örökzöld növények telepítése 4

5 FÁK Nagy, ill. közepes lombkoronájú fák telepítésének módja Fák telepítéséhez min. 0,8mx0,8mx0,8m ültetőgödör ásása szükséges. A telepítés során gondoskodni kell a talajjavításról: az ültetőgödrökben 50%-os talajcserével (humuszos termőföld) és 12kg/m3 szerves trágya hozzáadásával. A fákat 3 db 6-8 cm átm. impregnált mélyen a talajban rögzített (0,7-0,8 m) karóhoz kell kötözni rugalmas kötöző szalaggal. Telepítés után a fák tövét tányérozni kell, majd 5-7 cm fenyőkéreggel teríteni (átl. 0,15 m3/fa). Telepítéskor l víz beöntözése szükséges. Telepítendő fafajok jegyzéke Nagy- ill. közepes lombkoronájú fák: 1. Betula pendula Bíbor bíborlevelű nyírfa - SF DL v. FL 2xi 16/ db 2. Ginkgo biloba Fastigiata ( ) oszlopos páfrányfenyő - SF DL 2xi 16/ db 3. Prunus serrulata Kansan japán díszcseresznye SF DL 2xi 16/ db 4. Crataegus laevigata Paul s Scarlet bíbor galagonya SF 2xi 16/ db Kis lombkornájú, ill. törpe fák 1. Sophora japonica Doteana Doteana japánakác...1 db 2. Féltörzsre (0,8-1 m) oltott örökzöld kis fa szabályos gömb koronával (pl.: Euonymus, Chamaecyparis, Cupressus sp.)...2 db FENYŐK, ÁLCIPRUSOK A fenyők esetében az ültető gödör méretét főként a földlabda nagysága határozza meg. Örökzöldek telepítésénél a talajjavítás fontos, de szerves trágya alkalmazása nem javasolt. Külön ki kell emelni, hogy a Cedrus és az Abies esetében a fák növekedésének első néhány évében azok karózása elengedhetetlen fontosságú! Telepítendő fenyők, álciprusok, stb. 1. Cedrus atlantica (libani) glauca Pendula szomorú cédrus 125/ db 2. Chamaecyparis lawsoniana Ivonne arany álciprus - 125/ db 3. Abies alba Pendula - csüngőágú jegenyefenyő 125/ db 4. Chanaecyparis lawsoniana Globus Silver ezüstgömb álciprus...2db 5. Chanaecyparis lawsoniana Minima Glauca törpe gömb álciprus...2db 6. Chanaecyparis pisifera Filifera Nana törpe borzas álciprus...5db 7. Juniperus horizontqalis Andorra Compact kompact terülőboróka...1 db 5

6 1 ALACSONY DÍSZNÖVÉNYFELÜLETEK TELEPÍTÉSE Cserjék, félcserjék, évelők, díszfüvek telepítésének módja A cserjék telepítéséhez mérettől függően átlagosan 0,4m mély árok/ tükör ásása szükséges Az ültetőgödörbe megeredést segítő műtrágyát kell juttatni (pl. Osmocote) és a telepítéshez használt földet min 50%-ban humuszos termőfölddel kell feljavítani (cserélni) A növények beültetése és a talaj visszaterítése, ill. a beültetés után szükséges a felszín óvatos visszatömörítése A cserjeágyat és a környező gyepfelületet, valamint az eltérő fajok közti határvonalat műanyag szegéllyel (Bauplast) kell elválasztani. A felszínre átl. 5 cm vtg.-ban fenyőkéreg terítés kerül. Mely a külön terv szerint kialakítandó öntözőhálózat csövet takarja, valamint javítja a talaj vízháztartását, csökkenti a gyomosodást) Telepítéskor szükség szerint, bőséges beöntözés szükséges Telepítendő cserjék (min. Kont. 3L 30/40 méretben) 1. Viburnum opulus Compactum gömbös bangita...2 db 2. Elaeagnus pungens Maculata tarka örökzöld ezüstfa...2 db 3. Lonicera pileata örökzöld lonc...17 db 4. Aucuba japonica Variegata tarka levelű örökzöld babérsom...4 db 5. Buddleia davidii Nanhoe Purple alacsony bíbor nyáriorgona... 2 db 6. Euonymus fortunei Emerald n Gold sárgatarka öz. kecskerágó...10 db 7. Euonymus fortunei Emerald Gaiety fehértarka öz. kecskerágó...4 db 8. Ligustrum ovalifolium Nünü törpe fagyal...10 db 9. Hebe pinguifolia vaskoslevelű veronikacserje (öz.)...5 db 10. Hypericum moserianum cserjés orbáncfű... 3 db 11. Hydrangea Preziosa - rózsás hortenzia...1 db 12. Spiraea x billardii pirosvirágú gyöngyvessző...4 db 13. Caryopterysx clandonensis Heavenly Blue kékszakáll...1 db 14. Rosa Cubana - Cubana-rózsa...2 db 15. Rosa Knirps - Knirps rózsa...6 db 6

7 16. Euonymus alatus Compactus szárnyas kecskerágó...1 db Telepítendő törpe cserjék, félcserjék (min. Kont. 2L 20/30 méretben) 7

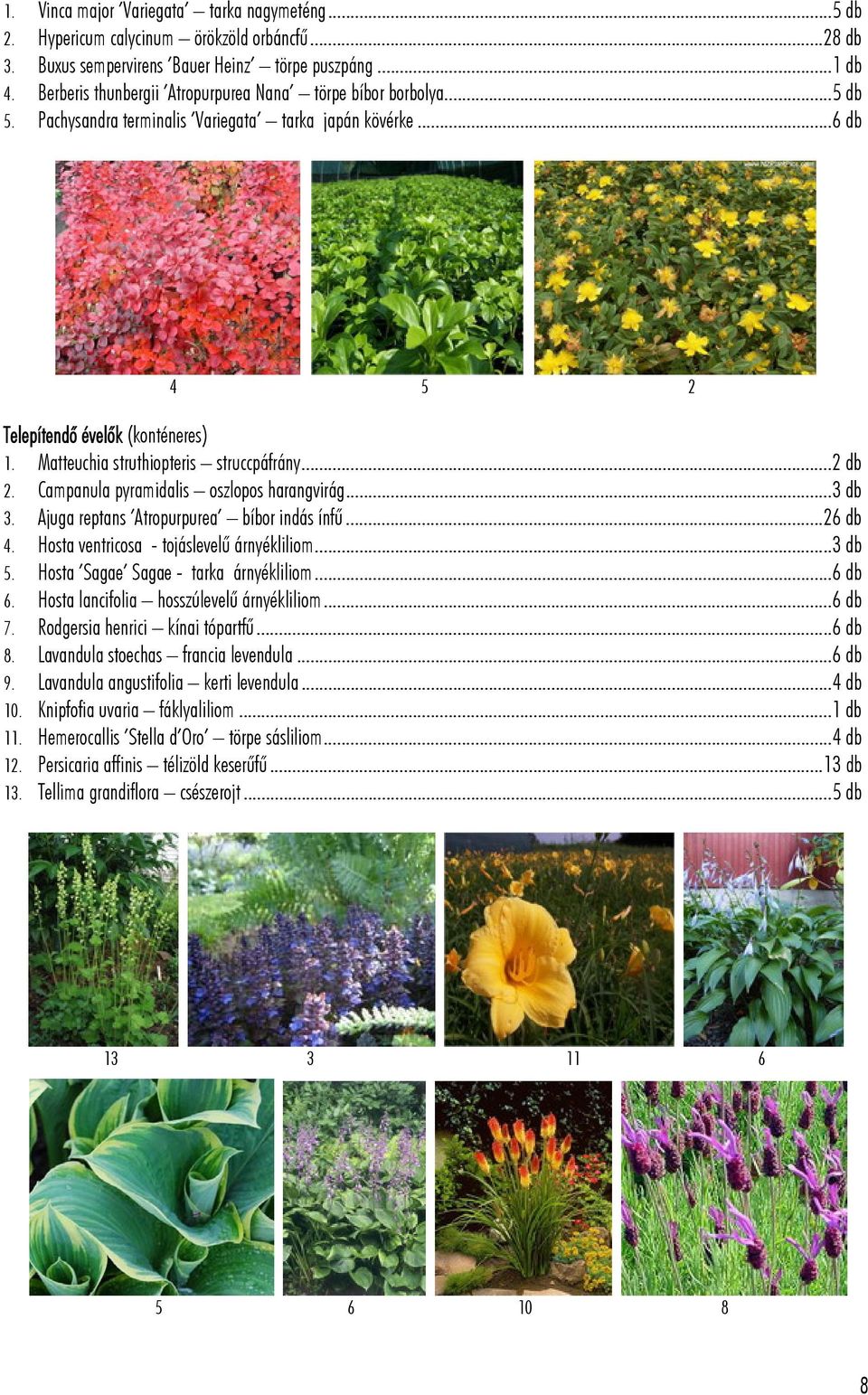

8 1. Vinca major Variegata tarka nagymeténg...5 db 2. Hypericum calycinum örökzöld orbáncfű...28 db 3. Buxus sempervirens Bauer Heinz törpe puszpáng...1 db 4. Berberis thunbergii Atropurpurea Nana törpe bíbor borbolya...5 db 5. Pachysandra terminalis Variegata tarka japán kövérke...6 db Telepítendő évelők (konténeres) 1. Matteuchia struthiopteris struccpáfrány...2 db 2. Campanula pyramidalis oszlopos harangvirág...3 db 3. Ajuga reptans Atropurpurea bíbor indás ínfű...26 db 4. Hosta ventricosa - tojáslevelű árnyékliliom...3 db 5. Hosta Sagae Sagae - tarka árnyékliliom...6 db 6. Hosta lancifolia hosszúlevelű árnyékliliom...6 db 7. Rodgersia henrici kínai tópartfű...6 db 8. Lavandula stoechas francia levendula...6 db 9. Lavandula angustifolia kerti levendula...4 db 10. Knipfofia uvaria fáklyaliliom...1 db 11. Hemerocallis Stella d Oro törpe sásliliom...4 db 12. Persicaria affinis télizöld keserűfű...13 db 13. Tellima grandiflora csészerojt...5 db

9 9 7 Telepítendő díszfüvek (konténeres) 1. Festuca pallens Glauca deres csenkesz...2 db 2. Miscanthus sinensis Zebrinus...1 db 3. Carex morrowii Aureovariegata - tarka sás...15 db 4. Pennisetum alopecuroides tollborzfű...4 db KÚSZÓ NÖVÉNYEK A kúszónövények többségéhez támaszték szükséges (kivéve ez alól a Hedera helix), ezért a pergolára futtatott növényekhez, amíg elérik kellő magasságukat, bambusz-, vagy léclétra, a kerítésre futatott növényekhez (amennyiben a kerítés nem megfelelően tagolt felületű) apácarács rögzítése szükséges. A kúszónövények mérete: CSP 10-30/40 legyen. 1. Campsis x tagliabuana Galen Select Galen trombitafolyondár...2 db 2. Clematis x jackmanii - keri iszalag...2 db 3. Clematis Madamme le Coultre fehér iszalag...2 db 4. Lonicera henry örökzöld lonc...1 db 5. Lonicera japonica Aureoreticulata tarka japán illatos lonc...3 db 6. Lonicera japonica illatos japánlonc...1 db 7. Lonicera japonica Halliana Halliana illatos japánlonc...5 db 8. Lonicera brownii Fuchsioides skarlát lonc...2 db 9. Hedera helix Ördögárok borostyán...3 db 10. Hedera colhica Sulphur Heart sárga foltos kaukázusi borostyán...4 db 9

10 BAMBUSZOK A bambuszok rendkívül tápanyagigényes növények. Az első trágyázást mindig a növény ültetésekor kell elvégezni. Ezután még egy-két évig lehet a talajba juttatni a szervestrágyát, de utána csak fejtrágyázás és esetleg lombtrágyázás jöhet számításba, mivel a kialakuló rizómarendszer a talajművelést lehetetlenné teszi. (Amennyiben összetett műtrágyát kerül alkalmazásra, arra kell törekedni, hogy a nitrogéntartalom a kétszerese legyen a foszfornak és káliumnak. A trágyázás legjobb ideje az őszi hónapokban vagy a tél elején van. Trágyázáskor ajánlatos talajfertőtlenítővel beszórni a trágyát.) A bambuszok nyírható ritkítható növények. A kivágott többéves szárak hasznosíthatók. Kivágott szárból érdemes a kifejlődött bambuszsövény mellé, egyszerű, korlátjellegű támasztékot építeni, ami megakadályozza a bambusz medence fölé hajlását. 1. Pseudosasa japonica...6 db 2. Phyllostachys aureosulcata...7 db SZIKLAKERTI ÉVELŐK 1 2 A sziklakert helyén min. 10 cm mélységű tükörbe kerülnek lehelyezésre az első kövek, majd erre kerül felhalmozásra és tömörítésre a homokkal kevert termőföld, illetve a további sziklák, melyek hézagaiba szintén termőföld kerül. A növények betelepítése után a sziklakertet mulccsal, vagy apró kőtörmelékkel is be lehet szórni. Ügyelni kell, hogy a sziklakert ne természetellenes, ízléstelen kúpos kialakítású legyen. Törekedni kell a természetközeli megjelenésre és a sziklák túlsúlyára a termőközeggel szemben. A felsorolt sziklakerti évelők csak ajánlottak, bármilyen más sziklakerti fajjal helyettesíthetők. 1. Sedum acre borsos varjúháj...2 db 2. Sagina subulata Aurea arany zöldhúr...2 db 3. Sagina subulata zöldhúr...1 db 4. Armeria maritima - pázsitszegfű...2 db 5. Campanula garganica olasz harangvirág...1 db 6. Campanula porscharskyana balkáni harangvirág...1 db 10

11 7. Arenaria montana - hegyi homokhúr...1 db 8. Thymus serphyllum kakukkfű...2 db GYEPESÍTÉS A gyepesítés módja: A terület megtisztításáról (szükség szerint a szennyezett talajréteg elszállításáról), gyomirtásáról gondoskodni kell. A gyepesítésre kijelölt területeken a meglévő talajréteget fel kell rotálni, felszínére 15 cm vtg.-ban termőtalaj terítése ajánlott. A gyepesítés előtt a felszín hengerezését, tömörítését, finom tereprendezését el kell végezni. A gyepvetéshez 3-4 dkg/m2 fűmagkeveréket javasolt használni (a magkeveréket érdemes ún. indítótrágyával /starter trágya/ kijuttatni). A magvetést bedolgozás és tömörítés követi. Kelesztő öntözés: mm/m2 Időjárástól függően kb. 2 héten keresztül napi 4-6 mm/m2 víz kijuttatása javasolt. Gyepesítés m2 EGYNYÁRIAK TELEPÍTÉSE Telepítendő egynyári felületek (palánta) 1. Libularia maritima... 1,2 m2 AUTOMATA ÖNTÖZŐRENDSZER A kert öntözőrendszerének tervezését kissé megnehezítette, hogy nem összefüggő nagy felületek, hanem töredék, keskeny, vagy nagyon tagolt határvonalú gyepfelelületek öntözéséről kell gondoskodni, ami sok kisebb szórófej telepítésével oldható csak meg (ezzel elkerülhető, hogy az öntözővíz a kerítés- és épületlábazatot felverje, illetve hogy a burkolatokat áztassa). A cserjefelületek öntözését csepegtetőrendszerrel javasolt megoldani. 11

12 Az öntözőrendszer kiépítését TORO, vagy HUNTER termékekkel javasolt megvalósítani. A terv adottságként kezeli a napozóterasz alatt kút és áramvételi lehetőséggel ellátott akna meglétét. A fentiek figyelembevételével a fúrt kútról üzemelő öntözőrendszert 10 körös kiépítésben javasolt megvalósítani: 9 körön 8-10 db szórófej/kör telepítésével és egy csepegtetőcsöves kör megvalósításával. A területen 80 db 10 cm kiemelkedésű spray szórófej kerül kihelyezésre, melyekhez a terven jelölteknek megfelelően más-más szórási sugarú 360 -ban állítható fúvóka kapcsolódik. Az öntöző-körök ¾ KPE csőből (közel 500 fm) kerülnek kiépítésre. A csőhálózatok elágazásai T-idommal, vagy T-idom+könyök közbeiktatásnál építhetők ki. A körök végeire vég szórófejes lezárás kerül. A szórófejek a szokásos béklyó-pipa LPE tömlő-pipa összeállítással kapcsolódnak a KPE csövekhez. A ~150 fm hosszúságú csepegtető-kör 20-as perforált csőből kerül telepítésre. Átvezetési szakaszokon 20-as LPE cső közbeiktatásával. Elágazásai T-idommal, lezárásai végdugókkal valósítandók meg. A rendszer vezérlését 10 zónás kültéri vezérlőegység végzi (pl. TORO: Greenkeeper 212 /4-12 zónáig bővíthető/). A vezérlőegység elhelyezésének javasolt helye a grillteraszon van (állítása, kezelés egyszerűbb, és kényelmesebb feladat) (de opcionális lehetőség a kút aknájába való telepítés is), a szivattyúval működtető vezeték köti össze, amit az öntözőrendszer árkában lehet elvezetni. A vezérlőegységhez esőérzékelő is kapcsolódik, ennek kihelyezésének pontos helyét a helyszínen kell megállapítani. A vezérlő beépítéséhez alábbi kiegészítők szükségesek: mágnesszelep - 10 db mágnesszelep-bekötés - 20 db zsírszigetelésű kábelcsatlakozó - ~ 15 db 10-es elosztó a mágnesszelepek elé A telepítésre kerülő szivattyú az alábbi paraméterekkel kell, hogy rendelkezzen: min 70l/perc szállítási mennyiség min. 4 bar nyomás min. 8 m szívómélység Kiegészítő elemként az alábbiak szükségesek az üzembe helyezéséhez: lábszelep szűrő szívócső mesterszelep KPE idomok (a bekötéshez) KERTI BURKOLT FELÜLETEK, SZEGÉLYEK KIALAKÍTÁSA I. Bauplast műanyag ágyásszegély fm Az ágyásszegély megkönnyíti a fenntartási munkákat. A javasolt típus esztétikus és igényes megjelenésű, Telepítését érs rögzítését a gyártó leírása szerint kell megoldani. II. Műanyag lemez fm A bambuszsövény mellett cm mélységig a rizómák (gyökerek) terjedését megakadályozó vastag műanyag lemez leásása javasolt. 12

13 III. Vöröses színű természetes kőből készült íves szegélyek 0,15x0,15x0,30 m hasított kövekből 10 cm kiemeléssel (főbejárat két oldalán, sziklakertnél)... 13,6 fm 0,15x0,5x 0,15 m hasított kövekből 5 cm kiemeléssel (pergola oszlopai előtt) fm IV. Gyepbe süllyesztett lépőkövek m2 Vöröses színű fagyálló természetes kőlapok fektetése. A kiásott tükörbe 3 cm fektetőhomokra kerülnek az átlag 5 cm vastag kőlapok. Közöttük, az átlag cm széles hézagok gyepesítésre kerülnek. A kőlapok átlag befoglaló méretei: 30x40x5cm. Az így burkolt felület 36m2, melynek kb. 80%-a kőburkolat (30 m2). V. Homokozó építése Gödörásás 0,5 m mélységig... 1,5 m3 Szegély: betonsáv (C 8-10) megtámasztással 0,2x0,2x0,4 m méretű kőtömbökből építve cm kiemeléssel... 6 fm A homok alá a gödör aljába betonlapok fektetése... 2,4 m2 Mosott homok feltöltés... 1,2 m3 VI. Fenyőkéreg szórt burkolat (fák körül íves padok belsejében 5 cm vtg.-ban (5,8 m2)... 0,3 m3 JÁTSZÓHELY KIALAKÍTÁSA Ütéscsillapító műfű burkolat kialakítása játszóhely területén, az alábbi módon m2 Termett talaj (22 cm mélys. tükör) (szélek felé 2%-os lejtéssel) 20 cm vtg 90%-osan tömörített homokos kavics Ütéscsillapító foam réteg fektetés (XPE 25 mm vastag foam) (oly módon, hogy a foam min. 0,5 cm-rel a szegély fölé emelkedjen) Műfű szövet terítése ragasztása (széleinek eldolgozása: szegénlyen min.30 cm-rel túlhúzva és a környező termőréteg, ill., burkolat alá bedolgozva) Műfű burkolat szegélye fm Süllyesztett kerti szegély építése beton sávos (C/12 FN) megtámasztással előregyártott kerti beton szegélykőből (50x25x5cm) Az ismertetett műfű burkolat megfelel az MSz EN 1777 szabvány előírásainak. A játszóeszközöket azok technológiai útmutatójának megfelelően betontuskóhoz, ill., pontalapban kell rögzíteni. A játszóeszközök kitűzési terve (lásd. K-4 tervlap) feltünteti az eszközök szabad esési területének határát. Az esési terek metszhetik egymást, de azokba szilárd test, szegély, vagy másik játék nem telepíthető, nem lóghat be. Elhelyezésre kerülő Royalkert Kft. által forgalmazott termékek: A telepítésre kerülő játékok megfelelnek az EU szabványoknak, tanúsítvánnyal rendelkeznek. Telepítésüket a gyártó technikai leírása szerint kell elvégezni. Rugós kutya (cikksz.: 10105)...1 db Rugós csacsis mérleghinta (cikksz.: 10301)...1 db Jumpy ugrókorong (cikksz.: )...2 db 13

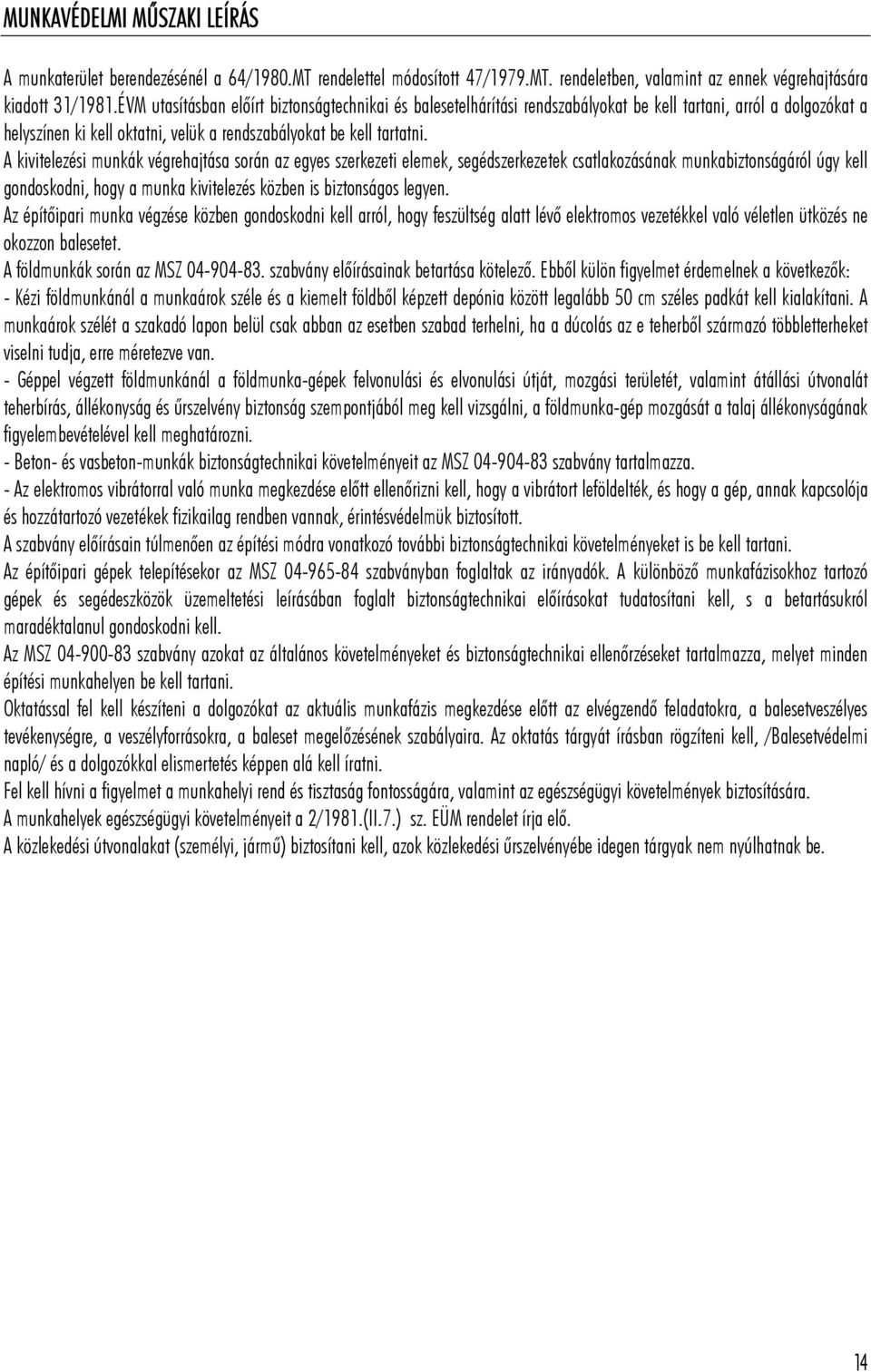

14 MUNKAVÉDELMI MŰSZAKI LEÍRÁS A munkaterület berendezésénél a 64/1980.MT rendelettel módosított 47/1979.MT. rendeletben, valamint az ennek végrehajtására kiadott 31/1981.ÉVM utasításban előírt biztonságtechnikai és balesetelhárítási rendszabályokat be kell tartani, arról a dolgozókat a helyszínen ki kell oktatni, velük a rendszabályokat be kell tartatni. A kivitelezési munkák végrehajtása során az egyes szerkezeti elemek, segédszerkezetek csatlakozásának munkabiztonságáról úgy kell gondoskodni, hogy a munka kivitelezés közben is biztonságos legyen. Az építőipari munka végzése közben gondoskodni kell arról, hogy feszültség alatt lévő elektromos vezetékkel való véletlen ütközés ne okozzon balesetet. A földmunkák során az MSZ szabvány előírásainak betartása kötelező. Ebből külön figyelmet érdemelnek a következők: - Kézi földmunkánál a munkaárok széle és a kiemelt földből képzett depónia között legalább 50 cm széles padkát kell kialakítani. A munkaárok szélét a szakadó lapon belül csak abban az esetben szabad terhelni, ha a dúcolás az e teherből származó többletterheket viselni tudja, erre méretezve van. - Géppel végzett földmunkánál a földmunka-gépek felvonulási és elvonulási útját, mozgási területét, valamint átállási útvonalát teherbírás, állékonyság és űrszelvény biztonság szempontjából meg kell vizsgálni, a földmunka-gép mozgását a talaj állékonyságának figyelembevételével kell meghatározni. - Beton- és vasbeton-munkák biztonságtechnikai követelményeit az MSZ szabvány tartalmazza. - Az elektromos vibrátorral való munka megkezdése előtt ellenőrizni kell, hogy a vibrátort leföldelték, és hogy a gép, annak kapcsolója és hozzátartozó vezetékek fizikailag rendben vannak, érintésvédelmük biztosított. A szabvány előírásain túlmenően az építési módra vonatkozó további biztonságtechnikai követelményeket is be kell tartani. Az építőipari gépek telepítésekor az MSZ szabványban foglaltak az irányadók. A különböző munkafázisokhoz tartozó gépek és segédeszközök üzemeltetési leírásában foglalt biztonságtechnikai előírásokat tudatosítani kell, s a betartásukról maradéktalanul gondoskodni kell. Az MSZ szabvány azokat az általános követelményeket és biztonságtechnikai ellenőrzéseket tartalmazza, melyet minden építési munkahelyen be kell tartani. Oktatással fel kell készíteni a dolgozókat az aktuális munkafázis megkezdése előtt az elvégzendő feladatokra, a balesetveszélyes tevékenységre, a veszélyforrásokra, a baleset megelőzésének szabályaira. Az oktatás tárgyát írásban rögzíteni kell, /Balesetvédelmi napló/ és a dolgozókkal elismertetés képpen alá kell íratni. Fel kell hívni a figyelmet a munkahelyi rend és tisztaság fontosságára, valamint az egészségügyi követelmények biztosítására. A munkahelyek egészségügyi követelményeit a 2/1981.(II.7.) sz. EÜM rendelet írja elő. A közlekedési útvonalakat (személyi, jármű) biztosítani kell, azok közlekedési űrszelvényébe idegen tárgyak nem nyúlhatnak be. 14

15 TERVJEGYZÉK K-1 KERTÉPÍTÉSZETI TERV M=1:100 K-2 NÖVÉNYKIÜLTETÉSI TERV M=1:100 K-3 AUTOMATA ÖNTÖZŐRENDSZER TERVE M=1:100 K-3 KITŰZÉSI TERV M=1:100 15

16 III. AUTOMATA ÖNTÖZŐRENDSZER Ssz. Tétel szövege Menny. Egység Anyagár Munkadíj A költségvetési tételek nem tartalmazzák a kútfúrás, betonakna és áramvételi lehetőségek kialakításnak tételeit. Ezek meglétét adottságként kezeli. 1. Árokásás öntözőcsövek feltetéséhez változó mélységben (0,3-0,5m) 220 fm 2. Szórófejes öntözőrendszer kilenc körének kialakítása, szerelési és beüzemelési munkák: 2.1 Spray szórófejek telepítése (10 cm mkiemelkedésű) 80 db 2.2 Fúvókák beépítése 80 db 2.3 3/4 ' KPE cső fektetése 500 fm 2.4 T-elágazások kiépítése - tok-tok-tok KPE T-idom alkalamzásával 24 db 2.5 Visszahajló, párhuzamosan vezetett elágazások kialakítása - tok-tok-belső menet KPE T-idom és könyök-tok- külső menet idom beépítésével *tok-tok-belső menet KPE T-idom és 5 db * könyök-tok- külső menet idom beépítésével 5 db 2.6 Végszórófejes lezárások kialakítása - Tok-külső menet-könyök idom beépítésével 35 db 2.7 Szórófej rákötések kialakítása * béklyó 45 db * pipa 90 db * LPE tömlő 25 m 3. Csepegtető öntözőkör kialakítása 3.1 Csepegtetőcső - 20-as perforált csepegtetőcső fektetése 160 fm 3.2 Összekötő LP cső fektetése 25 fm 3.3 T-idomok beépítése az elágazásokba - tok-tok-tok KPE T-idom alkalamzásával 5 db 3.4 Lezáráasok végdugó behelyezéssel 6 db 4. Béléscsövek telepítése járda alatti átvezetésekhez 3fm 5. Vezérlés beszerelése, beüzemelése zónás kültéri vezérlőegység beszerelése (jasolt helye:grillterasz) (pl.: TORO Grenkeeper zónás) 1 garn 5.2 Esőérzékelő kihelyezése, csatlakoztatása a vezérlőegységhez 1 garn 5.3 Működtető vezeték lefektetése (vezérlő és szivattyú között, az öntözőcsövek árkáben vezetve) 30 fm 5.4 Mágnesszelepek beszerelése 10 db 5.5 Zsírszigetelésű kábelcsatlakozó 15 db es elosztó beszerelése a mágneszelepek elé 1 db 6. Szivattyú és tartozékai beüzemelése 6.1 Szivattyú üzembehelyezése (min. 70 l/perc száll. Menny., min 4 bar, min. 8 m szívómélys.) 1 garn 6.2 Szivattyú tartozékok beszerelése Lábszelep 1db Szűrő 1db Szívócső 1db Mesterszelep 1db Szivattyú bekötése KPE idomokkal (szüks szerinti idomok, és mennyiség) 1 alk. 7. Befejező munkák 7.1 Fektetőárkok visszatöltése, tereprendezés elvégzése 1 alk. 7.2 A rendszer beüzemelése, ellenőrzése 1 alk. 7.3 A rendszer használatának ismertetése a megbízóval (oktatás) 1 alk. AUTOMATA ÖNTÖZŐRENDSZER KIALAKÍTÁSA ÖSSZ. NETTO AUTOMATA ÖNTÖZŐRENDSZER KIALAKÍTÁSAÖSSZ ÁFA 20% AUTOMATA ÖNTÖZŐRENDSZER KIALAKÍTÁSA ÖSSZ. BRUTTÓ

17 PIHENÕPAD BELSÕ VILÁGÍTÁSSAL MULCS BAUPLAST TÍP. MÛANYAG ÁGYÁS-SZEGÉLY TERMÉSZETES KÕBURKOLAT RUGÓS UGRÓKORONGOK-JÁTÉK RUGÓS KUTYA-JÁTÉK HOMOKOZÓ (min. 0,2x0,2x0,4m méretû természetes kõbõl rakott szegély betonsávval megtámasztva, 0,5 m mélys. mosott homok, alján betonlapok fektetésével) GYEPBE SÜLLYESZTETT TERMÉSKÕ TIPEGÕ (tükör, 3-4 cm fektetõhomok, kõlap) FENYOKÉREGGEL BORÍTOTT FELSZÍNÛ CSERJE/ÉVELÕÁGYÁS TERMÉSZETES KÕBURKOLAT PIHENÕPAD BELSÕ VILÁGÍTÁSSAL MULCS CSACSI-MÉRLEGHINTA-JÁTÉK BAUPLAST TÍP. MUANYAG ÁGYÁS-SZEGÉLY GYEPBE SÜLLYESZTETT TERMÉSKÕ TIPEGÕ (tükör, 3-4 cm fektetõhomok, kõlap) SZABAD GYEPFELÜLET MÛFÛ ÜTÉSCSILLAPÍTÓ BURKOLAT (fektetése a gyártó tech. leírása szerint) FENYOKÉREGGEL BORÍTOTT FELSZÍNÛ ÁGYÁS FABURKOLAT DEKORATÍV SZIKLAKERT AUTOMATA ÖNTÖZÕRENDSZER AKNÁJÁNAK JAVASOLT HELYE TAKARÓ BAMBUSZ-SÖVÉNY BAMBUSZ TERJEDÉSÉT AKADÁLYOZÓ, MIN. 1M MÉLYS-IG LEÁSOTT MÛANYAG LAP, VAGY BETONSÁV MEDENCE VÍZPART-IMITÁTOR ÉVELÕ BAUPLAST TÍP. MÛANYAG ÁGYÁS-SZEGÉLY SZIKLAKERT, KÜLÖN MEGVILÁGÍTÁSSAL (szegélyezés:természetes vöröses színû kõbõl, 0,15x0,15x0,3 m méretben, sziklák: vöröses, ill. sárgás-barnás színû természetes kövek min. 20x20x30, ill. 30x40x50 cm méretben) KÜLÖNLEGES HANGULATÚ, MEGVILÁGÍTOTT NÖVÉNYCSOPORT GRILLTERASZ FENYÕKÉREGGEL BORÍTOTT FELSZÍNÛ CSERJE/ÉVELÕÁGYÁS FENYOKÉREGGEL BORÍTOTT FELSZÍNÛ ÁGYÁS BAUPLAST TÍP. MÛANYAG ÁGYÁS-SZEGÉLY JELMAGYARÁZAT GYEPFELÜLET TELEPÍTENDÕ LOMBOS FA TELEPÍTENDÕ FENYÕ CSERJE/ÉVELÕ FELÜLET (FENYÕKÉREG TERÍTÉSSEL) GYEPBE SÜLLYESZTVE RAKOTT LÉPÕKÖVEK ÜTÉSCSILLAPÍTÓ MÛFÛ BURKOLAT SZÓRT BURKOLAT (MULCS) RUGÓS JÁTSZÓESZKÖZÖK (TANÚSÍTOTT TERMÉKEK) HOMOKOZÓ TERMÉSZETES KÕBÕL ÉPÍTETT SZEGÉLY AUTOMATA ÖNTÖZÕRENDSZER SZÓRÓFEJEI JAVASOLT KERTI VILÁGÍTÁS : alacsony fénypontú (0,6-1 m) kerti lámpa falra, oszlopra szerelt lámpa alacsony (0,2-0,3m) fénypontú, irányítható fényû spotlámpa süllyesztett "alulvilágító" fényvetõ (néhány fához) falba (fellépõbe, kerti padba) süllyesztett lámpa kültéri áramvételi lehetõség biztosítása ÉSZAK HRSZ.: 8 BAUPLAST TÍP. MÛANYAG ÁGYÁS-SZEGÉLY ÉPÍTTETÕ : CIEMME KFT BALATONFÖLDVÁR RÁKÓCZI U. 5. SZÁM ÉPÍTÉS HELYE : BAUPLAST TÍP. MÛANYAG ÁGYÁS-SZEGÉLY BALATONFÖLDVÁR, RÁKÓCZI U. 5. SZÁM HRSZ.: 8. TERVEZÕ : HULLADÉKGYÛJTÕ-TÁROLÓ DEKORATÍV CÉDRUSFA, ALSÓ MEGVILÁGÍTÁSSAL KÖR-ÁGYÁSOK (max. 5 cm-rel kiemelt 15x15x15 cm természetes kövekbõl rakott szegéllyel) GYEPBE SÜLLYESZTETT TERMÉSKÕ TIPEGÕ (tükör, 3-4 cm fektetõhomok, kõlap) EGYSZERÛ, ELEGÁNS KIÜLTETÉS örökzöld, gömb koronájú törpe fával, alatta egynyári virágfelülettel, ágyás szegélyezése: min. 0,15x0,15x0,3 m hasított természetes kövekbõl) GYEPBE SÜLLYESZTETT TERMÉSKÕ TIPEGÕ (tükör, 4 cm fektetõhomok, kõlap) DEKORATÍV CÉDRUSFA, ALSÓ MEGVILÁGÍTÁSSAL KÖR-ÁGYÁSOK (max. 5 cm-rel kiemelt 15x15x15 cm természetes kövekbõl rakott szegéllyel) KERÉKPÁR-TÁROLÓ MUNKA CÍME : C:\CSILLA\2008_MUNKA\08_BALATONFOLDVAR_MUEPITESZ\PECSET\Betoldott kép #11.JPG VILLA PORT RESORT APARTMANHÁZ BALATONFÖLDVÁR, RÁKÓCZI U. 5. SZÁM KIVITELI TERVE TÖRZSSZÁM : MÛÉP /K DÁTUM : NOVEMBER HÓ RAJZ MEGNEVEZÉSE : RAJZSZÁM : T E L E K H A T Á R PERGOLÁRA FUTTATOTT ÁRNYAT ADÓ KÚSZÓ NÖVÉNYEK (az eltérõ fajú növények más idõben virágzanak) PERGOLÁRA FUTTATOTT ÁRNYAT ADÓ KÚSZÓ NÖVÉNYEK (az eltérõ fajú növények más idõben virágzanak) T E L E K H A T Á R KERTÉPÍTÉSZETI TERV K-1 TERVFAJTA : TERVEZÕK : LÉPTÉK : KIVITELI TERV M = 1 : 100 PUSKÁS PÉTER É /2007. Rákóczi Ferenc utca M. BACSKAI ANDREA OLÁH DÁNIEL KERÉNYI LÁSZLÓ CSEKÕ ZOLTÁN MÜNNICH GÁBOR KOVÁCS ZSOLT BERKES CSILLA DR. VINCZE JÁNOS É /2008. ÉPÍTÉSZ TERVEZÕ MUNKATÁRS T G V I-096/2008 K /2006 KÖT EZEN TERV AZ ÉVI LXXVI. TV. ÉRTELMÉBEN SZERZÕI JOGVÉDELEM ALATT ÁLL. A TERV FELDOLGOZÁSA JOGTISZTA ARCHICAD 11 PROGRAMMAL TÖRTÉNT.

18 JELMAGYARÁZAT AUCUBA JAPONICA 'VARIEGATA' - 1 LIGUSTRUM OVALIFOLIUM 'NÜNÜ' - 5 BETULA PENDULA 'BÍBOR' - 1 HYPERICUM CALYCINUM - 8 SPIRAEA X BILLARDII - 3 JUNIPERUS HORIZONTALIS 'ANDORRA COMPACT' - 1 LONIVCERA JAPONICA' - 1 GINKGO BILOBA 'FASTIGIATA' - 1 SPIRAEA X BILLARDII - 1 CARYOPTERIS X CLANDONENSIS 'HEAVENLY BLUE' - 1 ROSA 'CUBANA' (R) - 2 LAVANDULA STOECHIS - 6 KNIPHOFIA UVARIA - 1 GYEPFELÜLET TELEPÍTENDÕ LOMBOS FA TELEPÍTENDÕ FENYÕ CSERJE/ÉVELÕ FELÜLET (FENYÕKÉREG TERÍTÉSSEL) LIGUSTRUM OVALIFOLIUM 'NÜNÜ' - 1 HYDRANGEA 'PREZIOSA' - 1 AJUGA REPTANS 'ATROPURPUREA' - 3 LONICERA JAPONICA 'AUREORETICULATA' - 1 HYPERICUM X MOSERIANUM - 3 EUONYMUS FORTUNEY EMERALD GAIETY' - 3 HEBE PINGUIFOLIA - 1 HYPERICUM CALYCINUM - 13 MISCANTHUS SINENSIS 'ZEBRINUS' - 1 CRATAEGUS LAEVIGATA 'PAUL'S SCARLET' - 1 SZIKLAKERTI ÉVELÕK: - SEDUM ACRE SAGINA SUBULATA ARMERIA MARITIMA CAMPANULA GARGANICA CAMPANULA PORSCHARSKYANA ARENARIA MONTANA THYMUS SERPHYLLUM - 2 PHYLLOSTACHYS AUREOSULCATA (HÁTUL) - 7 PSEUDOSASA JAPONICA (ELÖL) - 6 ABIES ALBA 'PENDULA' - 1 EUONYMUS ALATUS 'COMPACTUS - 1 SOPHORA JAPONICA 'DOTEANA' - 1 PERSICARIA AFFINIS - 13 AJUGA REPTANS 'ATROPURPUREA'- 3 ALACSONY, ILL. TÖRPE FENYÕ EGYEDI CSERJE CSERJE CSOPORT KÚSZÓ NÖVÉNY DÍSZFÛ BAMBUSZ-SÖVÉNY PÁFRÁNY PENNISETUM ALOPECUROIDES - 4 LONICERA PILEATA - 3 RODGERSIA HENRICI - 3 PRUNUS SERRULATA 'KANSAN' - 1 HEMEROCALLIS STELLA D'ORO - 3 BUXUS SEMPERVIRENS 'BAUER HEINZ' - 1 EUONYMUS FORTUNEI 'EMERALD GAIETY' - 1 HOSTA LANCIFLIA - 6 ELAEAGNUS PUNGENS - 1 LONICERA PILEATA - 7 EUONYMUS FORTUNEYI 'EMERALD'N GOLD' - 8 AUCUBA JAPONICA 'VARIEGATA' - 1 LONICERA JAPONICA 'HALLIANA' - 1 BUDDLEIA DAVIDII 'NANHOE PURPLE' - 2 AJUGA REPTANS 'ATROPURPUREA' - 5 LONICER PILEATA - 3 AUCUBA JAPONICA 'VARIEGATA' - 1 ELAEAGNUS PUNGENS - 1 LONICERA PILEATA - 4 ROSA 'KNIRPS' (R) - 6 HOSTA 'SAGAE' - 3 MINDEN RÁCSON: - LONICERA JAPONICA 'HALLIANA' - 1/RÁCS (ÖSSZ.: 4) - HEDERA COLCHICA 'SULPHUR HEART' - 1/RÁCS (ÖSSZ.: 4) A RÁCS ALÁ A LAKÁSTULAJDONOSOK SAJÁT KIÜLTETST TELEPÍTHETNEK) VIBURNUM OPULUS 'COMPACTUM' - 1 PACHYSANDRA TERMINALIS 'VARIEGATA' - 3 EUONYMUS FORTUNEI 'EMERALD'N GOLD' - 2 HEDERA HELIX 'ÖRDÖGÁROK' - 1 TELLIMA GRANDIFLORA - 5 LIGUSTRUM OVALIFOLIUM 'NÜNÜ' - 2 PACHYSANDRA TERMINALIS 'VARIEGATA' - 3 RODGERSIA HENRICI - 3 AJUGA REPTANS 'ATROPURPUREA' - 3 ÉSZAK VIBURNUM OPULUS 'COMPACTUM' - 1 HOSTA VENTRICOSA - 3 CAMPANULA PYRAMIDALIS - 1 CHAMAECYPARIS PISIFERA 'FILIFERA NANA' - 5 HEDERA HELIX 'ÖRDÖGÁROK' - 1 BERBERIS X THUNBERGII 'ATROPURPUREA NANA' - 5 HRSZ.: 8 MATTEUCHIA STRUTHIOPTERIS - 2 HEBE PINGUIFOLIA - 3 HEBE PINGUIFOLIA - 1 ÉPÍTTETÕ : CAREX MORROWII 'AUREOVARIEGATA' - 9 LONICERA JAPONICA 'AUREORETICULATA' - 1 VINCA MAJOR 'VARIEGATA' - 6 HEDERA HELIX 'ÖRDÖGÁROK' - 1 HOSTA 'SAGAE' - 3 LONICERA JAPONICA 'AUREORETICULATA' - 1 CIEMME KFT BALATONFÖLDVÁR RÁKÓCZI U. 5. SZÁM HYPERICUM CALYCINUM - 7 CAREX MORROWII 'AUREOVARIEGATA' - 6 ÉPÍTÉS HELYE : LIGUSTRUM OVALIFOLIUM 'NÜNÜ' - 1 CHAMAECYPARIS LAWSONIANA 'IVONNE' - 1 LIGUSTRUM OVALIFOLIUM 'NÜNÜ' - 1 CHAMAECYPARIS LAWSONIANA 'IVONNE' - 1 BALATONFÖLDVÁR, RÁKÓCZI U. 5. SZÁM HRSZ.: 8. CHAMAECYPARIS LAWSONIANA 'GLOBUS SILVER' - 1 CHAMAECYPARIS LAWSONIANA 'MINIMA GLAUCA' - 1 CHAMAECYPARIS LAWSONIANA 'GLOBUS SILVER' - 1 CHAMAECYPARIS LAWSONIANA 'MINIMA GLAUCA' - 1 TERVEZÕ : C:\CSILLA\2008_MUNKA\08_BALATONFOLDVAR_MUEPITESZ\PECSET\Betoldott kép #11.JPG CEDRUS ATLANTICA (LIBANI) 'GLAUCA PENDULA' - 1 AJUGA REPTANS 'ATROPURPUREA' - 2 FESTUCA GLAUCA - 1 LAVANDULA ANGUSTIFOLIA - 1 FÉLTÖRZSRE (0,8-1M) OLTOTT ÖRÖKZÖLD KIS FA SZABÁLYOS GÖMB KORONÁVAL - 2 (PL.: EUONYMUS, CHAMAECYPARIS, CUPRESSUS SP) ALATTUK EGYNYÁRI VIRÁGFELÜLET, PL.: LIBULARIA MARITIMA FESTUCA GLAUCA - 1 LAVANDULA ANGUSTIFOLIA - 1 CEDRUS ATLANTICA (LIBANI) 'GLAUCA PENDULA' - 1 AJUGA REPTANS 'ATROPURPUREA' - 2 MUNKA CÍME : VILLA PORT RESORT APARTMANHÁZ BALATONFÖLDVÁR, RÁKÓCZI U. 5. SZÁM KIVITELI TERVE LONICERA BROWNII 'FUCHSIOIDES' - 1 LONICERA BROWNII 'FUCHSIOIDES' - 1 TÖRZSSZÁM : MÛÉP /K DÁTUM : NOVEMBER HÓ RAJZ MEGNEVEZÉSE : RAJZSZÁM : LAVANDULA ANGUSTIFOLIA - 2 NÖVÉNYKIÜLTETÉSI TERV K-2 T E L E K H A T Á R T E L E K H A T Á R TERVFAJTA : TERVEZÕK : LÉPTÉK : KIVITELI TERV M = 1 : 100 PUSKÁS PÉTER É /2007. M. BACSKAI ANDREA É /2008. OLÁH DÁNIEL ÉPÍTÉSZ TERVEZÕ MUNKATÁRS KERÉNYI LÁSZLÓ T Rákóczi Ferenc utca AJUGA REPTANS 'ATROPURPUREA' - 2 CAMPSIS X TAGLIABUANA 'GALEN SELECT' - 1 AJUGA REPTANS 'ATROPURPUREA' - 2 CLEMATIS 'MADAMME LE COULTRE' - 1 CLEMATIS X JACKMANII - 1 CLEMATIS X JACKMANII - 1 CLEMATIS 'MADAMME LE COULTRE' - 1 AJUGA REPTANS 'ATROPURPUREA' - 2 CAMPSIS X TAGLIABUANA 'GALEN SELECT' - 1 AJUGA REPTANS 'ATROPURPUREA' - 2 CSEKÕ ZOLTÁN MÜNNICH GÁBOR KOVÁCS ZSOLT BERKES CSILLA DR. VINCZE JÁNOS G V I-096/2008 K /2006 KÖT EZEN TERV AZ ÉVI LXXVI. TV. ÉRTELMÉBEN SZERZÕI JOGVÉDELEM ALATT ÁLL. A TERV FELDOLGOZÁSA JOGTISZTA ARCHICAD 11 PROGRAMMAL TÖRTÉNT.

19 csepegtetõcsõvel öntözött terület csepegtetõcsõvel öntözött terület csepegtetõcsõvel öntözött terület 1,7 1,0 1,2 1,7 PAD MULCS 1,0 1,6 1,9 1,7 HOMOKOZÓ 1,9 2,1 2,1 KÕBURKOLATOS TERASZ MÛFÛ 2,0 béléscsõben átvezetett KPE csõszakasz 2,2 2,5 PAD MULCS 4,8 4,5 3,0 4,5 4,5 spray-fúvókákkal öntözött gyepterület béléscsõben átvezetett KPE csövek 4,5 4,5 4,5 AKNA FABURKOLAT SZIKLAKERT kézi öntözésû terület TÉRKÕ kézi öntözésû területek HRSZ.: 8 elektromosáram-vételi lehetséggel ellátott akna (az öntöz õrendszer terve adotts ágként kezeli): - fúrt kút (az öntözõrendszer terve adottságként kezeli), - szivattyú (min. 70 l/perc, min. 4 bar nyomás, szívómélység min. 8m, tartozékok: lábszelep, ûrõ, sz szívócsõ, mesterszelep, KPE idomok a bek ötéshez) MEDENCE a kültéri vezérlõegység javasolt helye (grillterasz) mûködtetõ vezeték az öntözõcsövek árkában vezetve, majd grillteraszra bevezetve (opcionális lehetõség: vezérl õ egység elhelyezése az aknában) GRILLTERASZ 3,5 3,2 3,1 1,5 1,9 spray-fúvókákkal öntözött gyepterület 1,5 1,9 2,2 3,0 3,0 2,8 csepegtetõcsõvel öntözött terület csepegtetõcsõvel öntözött terület A TERÜLET ÖNTÖZÉSÉHEZ EGY 9+1 (CSEPEGTETÕ KÖR) KÖRÖS ÖNTÖZÕRENDSZER KIÉPÍTÉSE JAVASO A RENDSZERBE 80 DB (10 CM KIEMELKEDÉSÛ) SPRAY SZÓRÓFEJ BEÉPÍTÉSE JAVASOLT AZ EZEKHEZ KAPCSOLÓDÓ 360 FOKOS ÁLLÍTHATÓSÁGÚ FÚVÓKÁK SZÓRÁSI SUGARÁNAK ÉRTÉKEI A TERVRÕL LEOLVASHATÓK. 9 KÖR 3/4' KPE CSÕBÕL ÉPÜL, A CSEPEGTETÕ RENDSZER KÖRE 20-AS PERFORÁLT CSEPEGTETÕ CSÕBÕL ÉS 20-AS LPE ÖSSZEKÖTÕ CSÕSZAKASZOKBÓL VALÓSUL MEG. A RENDSZERBE ÉPÍTET ELÁGAZÁSOK AZ ALÁBBI TÍPUSÚAK LEHETNEK: A) T-ELÁGAZÁS: TOK-TOK-TOK KPE IDOM BEÉPÍTÉSÉVEL B) VISSZAHAJLÓ ELÁGAZÁS, PÁRHUZAMOSAN VEZETETT CSÕSZAKASZHOZ: TOK-TOK-BELSÕ MENET KÖNYÖK-TOK- KÜLSÕ MENET KPE IDOM ALKALMAZÁSÁVAL A VÉGSZÓRÓFEJES LEZÁRÁSOKHOZ TOK-KÜLSÕ MENET - KÖNYÖK KPE IDOM KERÜL BEÉPÍTÉSRE A SZÓRÓFEJ RÁKÖTÉSEK AZ ALÁBBI ELEMEKBÕL ÁLLNAK: BÉKLYÓ, PIPA, 20-AS LPE-TÖMLÕ SZAKASZ (VÁLTOZÓ HOSSZÚSÁGÚ) A VEZÉRÉST 10 ZÓNÁS KÜLTÉRI VEZÉRLÕEGYSÉG VÉGZI (MELYHEZ ESÕÉRZÉKELÕ IS KAPCSOLÓDIK) A RENDSZER VÍZELLÁTÁSÁT FÚRT KÚTBÓL MIN. 70L/PERC SZÁLLÍTÁSI MENNYISÉGET, ÉS MIN. 4 BA NYOMÁST TELJESÍTÕ SZIVATTYÚ VÉGZI (SZÍVÓMÉLYS. MIN. 8M) JELMAGYARÁZAT AUTÓMATA ÖNTÖZÕRENDSZER KÖREI - 3/4' KPE CSÖVEKEK (KÖRÖNKÉNT ELTÉRÕ SZÍNNEL JELÖLVE) SPRAY SZÓRÓFEJEK, A FÚVÓKÁK SZÓRÁSI SUGARÁNAK (RAJZ, SZÁM) FELTÜNTETÉSÉVEL (KÖRÖNKÉNT MÁS SZÍNNEL JELÖLVE) CSEPEGTETÕ CSÕRENDSZER ÉPÍTTETÕ : ÉPÍTÉS HELYE : TERVEZÕ : CIEMME KFT. ÉSZAK 8623 BALATONFÖLDVÁR RÁKÓCZI U. 5. SZÁM BALATONFÖLDVÁR, RÁKÓCZI U. 5. SZÁM HRSZ.: 8. 1,9 1,9 C:\CSILLA\2008_MUNKA\08_BALATONFOLDVAR_MUEPITESZ\PECSET\Betoldott kép #11.JPG 1,5 1,5 3,6 2,7 2,1 1,6 1,5 kézi öntözésû területek 1,5 1,5 1,5 1,6 2,1 2,7 3,6 1,5 1,4 MUNKA CÍME : VILLA PORT RESORT APARTMANHÁZ BALATONFÖLDVÁR, RÁKÓCZI U. 5. SZÁM KIVITELI TERVE T E L E K H A T Á R 4,4 3,4 2,4 2,0 1,7 1,5 1,5 1,5 PERGOLÁVAL FEDETT PARKOLÓ 1,5 1,5 1,5 2,1 2,4 3,4 4,4 PERGOLÁVAL FEDETT PARKOLÓ T E L E K H A T Á R TÖRZSSZÁM : RAJZ MEGNEVEZÉSE : TERVFAJTA : TERVEZÕK : PUSKÁS PÉTER MÛÉP /K AUTOMATA ÖNTÖZÕRENDSZER TERVE DÁTUM : RAJZSZÁM : LÉPTÉK : NOVEMBER HÓ K-3 KIVITELI TERV M = 1 : 100 É /2007. Rákóczi Ferenc utca M. BACSKAI ANDREA OLÁH DÁNIEL KERÉNYI LÁSZLÓ CSEKÕ ZOLTÁN MÜNNICH GÁBOR KOVÁCS ZSOLT BERKES CSILLA DR. VINCZE JÁNOS É /2008. ÉPÍTÉSZ TERVEZÕ MUNKATÁRS T G V I-096/2008 K /2006 KÖT EZEN TERV AZ ÉVI LXXVI. TV. ÉRTELMÉBEN SZERZÕI JOGVÉDELEM ALATT ÁLL. A TERV FELDOLGOZÁSA JOGTISZTA ARCHICAD 11 PROGRAMMAL TÖRTÉNT.

20 R R1.00 R R ' R R ÉSZAK HRSZ.: ÉPÍTTETÕ : ÉPÍTÉS HELYE : TERVEZÕ : CIEMME KFT BALATONFÖLDVÁR RÁKÓCZI U. 5. SZÁM BALATONFÖLDVÁR, RÁKÓCZI U. 5. SZÁM HRSZ.: 8. C:\CSILLA\2008_MUNKA\08_BALATONFOLDVAR_MUEPITESZ\PECSET\Betoldott kép #11.JPG R R R R R0.40 R MUNKA CÍME : TÖRZSSZÁM : VILLA PORT RESORT APARTMANHÁZ BALATONFÖLDVÁR, RÁKÓCZI U. 5. SZÁM KIVITELI TERVE MÛÉP /K DÁTUM : NOVEMBER HÓ RAJZ MEGNEVEZÉSE : RAJZSZÁM : KITÛZÉSI TERV K-4 T E L E K H A T Á R T E L E K H A T Á R TERVFAJTA : TERVEZÕK : LÉPTÉK : KIVITELI TERV M = 1 : 100 PUSKÁS PÉTER É /2007. M. BACSKAI ANDREA É /2008. Rákóczi Ferenc utca OLÁH DÁNIEL KERÉNYI LÁSZLÓ CSEKÕ ZOLTÁN MÜNNICH GÁBOR KOVÁCS ZSOLT BERKES CSILLA DR. VINCZE JÁNOS ÉPÍTÉSZ TERVEZÕ MUNKATÁRS T G V I-096/2008 K /2006 KÖT EZEN TERV AZ ÉVI LXXVI. TV. ÉRTELMÉBEN SZERZÕI JOGVÉDELEM ALATT ÁLL. A TERV FELDOLGOZÁSA JOGTISZTA ARCHICAD 11 PROGRAMMAL TÖRTÉNT.
