1 Bosch hozzáértő partner a műhelyfelszerelések területén Vezérlőegység-diagnosztika KTS A Bosch fejlesztései a járműgyártás innovációinak szolgálatában Az autókban egyre nagyobb arányban jelenlévő elektronikus alkatrészeknek megfelelően a Bosch minden műhely és szervizkoncepció számára megfelelő diagnosztikai technikát kínál. A robusztus kialakítású, innovatív és a gépjárműtechnika legújabb fejlesztéseinek megfelelően számítógéppel támogatott diagnosztikai berendezések segítik a hibák gyors és biztos felderítését. A moduláris felépítés lehetővé teszi az ESI[tronic] szoftverből származó információk hatékony és széles körű alkalmazását, akár hálózatba kapcsolva is. A hordozhatóan kialakított berendezések és a felhasználóbarát kezelőfelületek egyaránt a hatékony és időtakarékos diagnosztikát segítik. Gépjárműrendszer-vizsgálat FSA Emisszió-vizsgálat BEA A műszaki változtatás és programmódosítás jogát fenntartjuk. Dízel részegység-vizsgálat EPS Akkuszerviz BAT Klímaszerviz ACS Itt juthat hozzá az eredeti Bosch minőséghez: Futómű-ellenőrzés FWA Kerékszerviz TSE Fékellenőrzés BSA Robert Bosch Kft. Gépjármű-diagnosztika H-1103 Budapest, Gyömrői út 120. Telefon: (1) , Fax: (1) aa-pr@hu.bosch.com

2 A biztos és pontos vizsgálatért. Újgenerációs fékpadok és vizsgasorok. Project3:Layout :20 PM Page 1 Bosch diagnosztika ESI[tronic] szoftver Diagnosztikai berendezések Szerviz oktatás Műszaki tanácsadás

3 Automatikus és megbízható: Fékvizsgálat a lehető legnagyobb pontossággal Fékvizsgáló próbapad és vizsgasor személyautók és kishaszonjárművek részére BSA 42xx belépőmodell a fékvizsgálati technológiába BSA 43xx az univerzális fékhatásmérő SDL 43xx teljes vizsgasor a fékek, lengéscsillapítók és kerékösszetartás vizsgálatához BSA 436x vizsgálópad extra-széles járművekhez BSA 44xx vizsgálópad kishaszonjárművekhez 2

4 BSA és SDL sorozat: Fékszerviz a Bosch-tól Teljes fékpad és bővíthető modulok Mindenfajta fék vizsgálatához: Bosch vizsgasor Új fékvizsgálati követelmények Az egyre több járműben megtalálható összkerékmeghajtás és/vagy elektronikus fékvezérlő-rendszerek új kihívások elé állítják a műhelyeket a fékvizsgálat terén. Ahhoz, hogy az elektronikus rendszer ellássa feladatát minden hidraulikus és mechanikus komponens tökéletes összhangban kell, hogy működjön. A rendszerismeret és a hatékony diagnosztikai és információs rendszer tehát egyre nagyobb szerepet kap az elektronika pontos karbantartása és a kopó fékalkatrészek javítása vagy cseréje során. A Bosch átfogó támogatása a fékvizsgálatban Az Ön partnereként a Bosch mindennel szolgál, ami a fékrendszerek szervizéhez szükséges, vagy ami azt hatékonyabbá teheti, beleértve a legmodernebb fékhatásmérőket és vizsgasorokat, melyeket folyamatosan fejlesztünk és tökéletesítünk. A Bosch által ajánlott modern fékvizsgálati techológia, kiegészülve az ESI[tronic] folyamatosan frissített műhelyinformációs szoftverrel és az eredeti gyári minőségben kínált fékalkatrészekkel teljes kiszolgálásban részesíti a fékvizsgáló szakműhelyt. Az általunk kínált eszközök használata elősegíti a szerviz fékvizsgálat szakértőjeként való elismertségét. Fékhatásmérő eszközök előretekintés a jövőbe A jövő fékvizsgálati technológiája egyre inkább a bitekről és a bájtokról szól majd. A fejlődés ezen iránya már ma is tetten érhető, elég ha az optikai ellenőrzést végző webkamerákra gondolunk. A biztonságot és a rendszereket szenzorok felügyelik. A zajszintmérő eszközök, az automatikus rendszámfelismerés és az ABS/ASR elektronikus fékkomponensek kiolvasásának hálózatba kötése már ma is realitás. A jövőben a manipuláció-védett, automatikus hibastatisztikával szolgáló adatkezelés szintén a mindennapok része lesz. 3

5 Hatékonyság és pontosság: BSA 42xx A személyautók és kishaszonjárművek fékellenőrzésére A BSA 4211 alapfelszereltsége a párhuzamos kijelző és az LCD BSA 42xx a készülék előnyei összefoglalva: Magas minőség robusztus kialakítással 5 tonnáig terjedő megengedett jármű össztömeg Teljesen automata mikroprocesszor-vezérelt méréslefutás Gyors és pontos mérőrendszer Kettős analóg kijelző beépített vezérlő-elektronikával és BNet buszcsatlakozás LED kijelzők az automata/manuális működési mód jelzésére Görgős egység beépített vezérlő és meghajtó elektronikával Fékgörgők műanyag-korund bevonattal Zárható főkapcsoló Rendelhető nyomtató a mérések dokumentálásához 4 jegyű LCD a fékerő-különbség digitális kijelzéséhez és az ovalitás-vizsgálat eredményéhez BNet technológia a műhely számítógép összekötéséhez és az ASA hálózathoz Érzékelő görgők a csúszás kiküszöbölésére és a biztonsági ellenőrzéshez Plug n play: automatikus konfigurálás gombnyomásra Kültéri installálás lehetséges (IP 54 védelmi fokozat) TÜV (Német Műszaki Hatóság) jóváhagyás az egész vizsgálórendszerre A műhely a BSA 4211-el a személyautó és kishaszonjármű fékrendszerek ellenőrzésének különösen költségkímélő, gyors és egyszerű módját választja. Az eredmények az opcionális nyomtató segítségével rögtön a mérés után dokumentálhatók, így az ügyféllel való tárgyalás során azonnal a fékrendszer javításához, szervizeléséhez vagy karbantartásához rendelendő alkatrészekre térhetünk. Robusztus technológia az automata működés érdekében A Bosch BSA 4211 fékellenőrző rendszerének fő erénye a gazdaságos működés. Szervizeléssel foglalkozó vállalkozásként az Ön cége is nagyra értékeli majd az innovativ technológiát, mely lehetővé teszi a készülékkel végzett ésszerű feladatvégzést. Rendelkezésre áll mind az automatikus mérési mód, mind a manuális munkavégzés infravörös távirányító segítségével. Mikroprocesszor vezérelt méréslefutás, a mért adatok feldolgozása és megjelenítése Karbantartás-mentes, gyors reagálású vezetékfeszítős, nagypontosságú mérőrendszer 5 tonnás jármű össztömegig 4

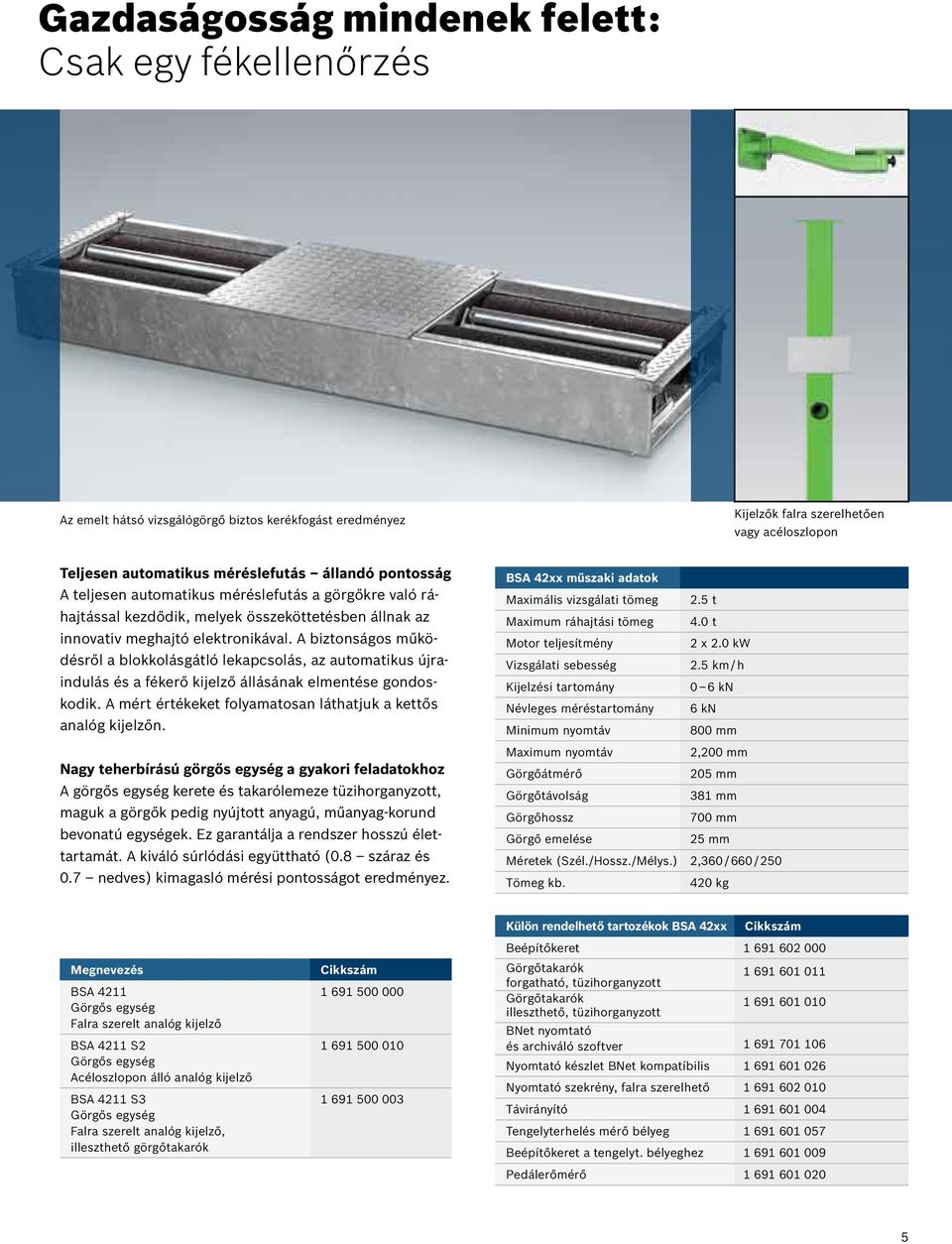

6 Gazdaságosság mindenek felett: Csak egy fékellenőrzés Az emelt hátsó vizsgálógörgő biztos kerékfogást eredményez Kijelzők falra szerelhetően vagy acéloszlopon Teljesen automatikus méréslefutás állandó pontosság A teljesen automatikus méréslefutás a görgőkre való ráhajtással kezdődik, melyek összeköttetésben állnak az innovativ meghajtó elektronikával. A biztonságos működésről a blokkolásgátló lekapcsolás, az automatikus újraindulás és a fékerő kijelző állásának elmentése gondoskodik. A mért értékeket folyamatosan láthatjuk a kettős analóg kijelzőn. Nagy teherbírású görgős egység a gyakori feladatokhoz A görgős egység kerete és takarólemeze tüzihorganyzott, maguk a görgők pedig nyújtott anyagú, műanyag-korund bevonatú egységek. Ez garantálja a rendszer hosszú élettartamát. A kiváló súrlódási együttható (0.8 száraz és 0.7 nedves) kimagasló mérési pontosságot eredményez. BSA 42xx műszaki adatok Maximális vizsgálati tömeg 2.5 t Maximum ráhajtási tömeg 4.0 t Motor teljesítmény 2 x 2.0 kw Vizsgálati sebesség 2.5 km/h Kijelzési tartomány 0 6 kn Névleges méréstartomány 6 kn Minimum nyomtáv 800 mm Maximum nyomtáv 2,200 mm Görgőátmérő 205 mm Görgőtávolság 381 mm Görgőhossz 700 mm Görgő emelése 25 mm Méretek (Szél./Hossz./Mélys.) 2,360 /660 /250 Tömeg kb. 420 kg Megnevezés Cikkszám BSA Görgős egység Falra szerelt analóg kijelző BSA 4211 S Görgős egység Acéloszlopon álló analóg kijelző BSA 4211 S Görgős egység Falra szerelt analóg kijelző, illeszthető görgőtakarók Külön rendelhető tartozékok BSA 42xx Cikkszám Beépítőkeret Görgőtakarók forgatható, tüzihorganyzott Görgőtakarók illeszthető, tüzihorganyzott BNet nyomtató és archiváló szoftver Nyomtató készlet BNet kompatíbilis Nyomtató szekrény, falra szerelhető Távirányító Tengelyterhelés mérő bélyeg Beépítőkeret a tengelyt. bélyeghez Pedálerőmérő

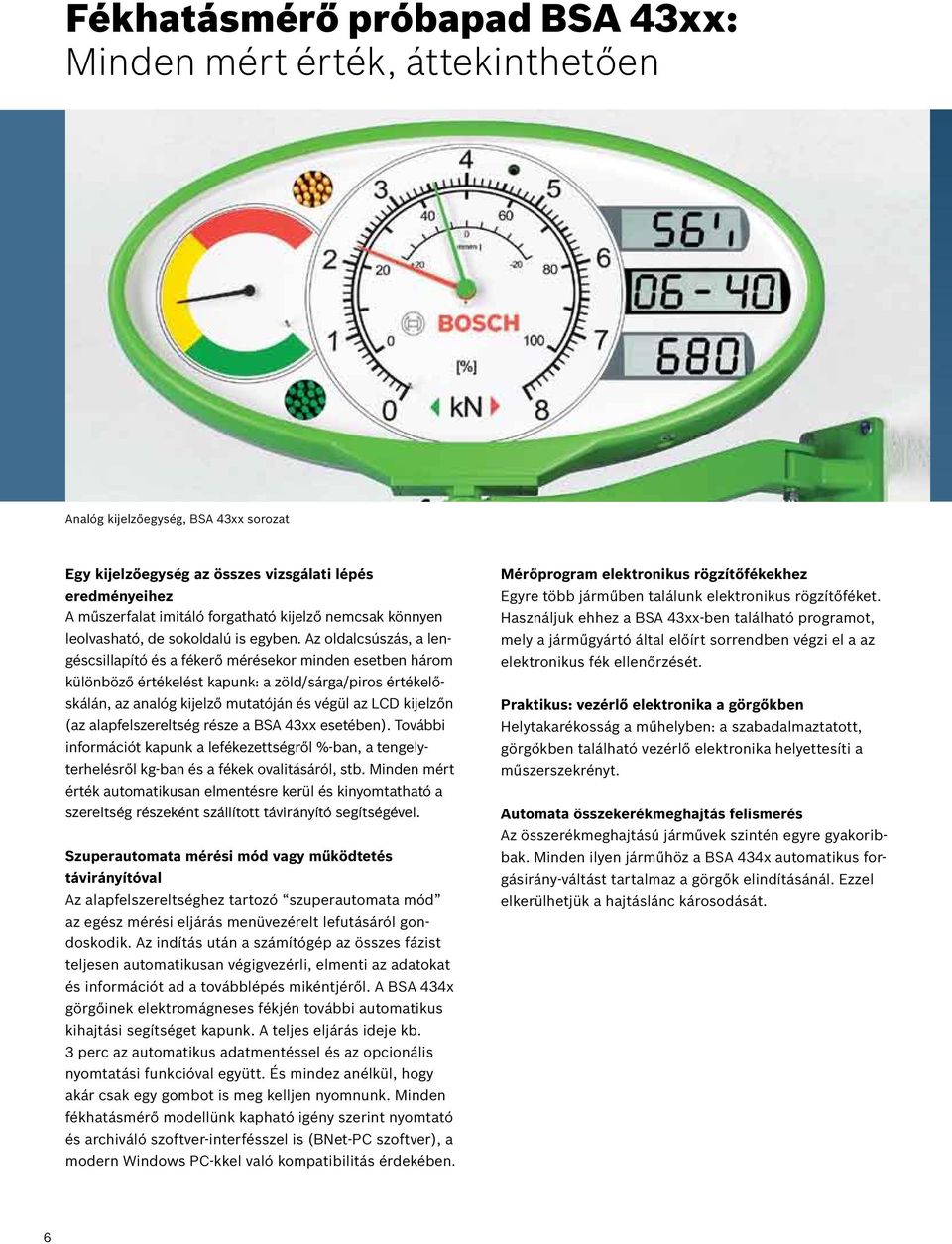

7 Fékhatásmérő próbapad BSA 43xx: Minden mért érték, áttekinthetően Analóg kijelzőegység, BSA 43xx sorozat Egy kijelzőegység az összes vizsgálati lépés eredményeihez A műszerfalat imitáló forgatható kijelző nemcsak könnyen leolvasható, de sokoldalú is egyben. Az oldalcsúszás, a lengéscsillapító és a fékerő mérésekor minden esetben három különböző értékelést kapunk: a zöld/sárga/piros értékelőskálán, az analóg kijelző mutatóján és végül az LCD kijelzőn (az alapfelszereltség része a BSA 43xx esetében). További információt kapunk a lefékezettségről %-ban, a tengelyterhelésről kg-ban és a fékek ovalitásáról, stb. Minden mért érték automatikusan elmentésre kerül és kinyomtatható a szereltség részeként szállított távirányító segítségével. Szuperautomata mérési mód vagy működtetés távirányítóval Az alapfelszereltséghez tartozó szuperautomata mód az egész mérési eljárás menüvezérelt lefutásáról gondoskodik. Az indítás után a számítógép az összes fázist teljesen automatikusan végigvezérli, elmenti az adatokat és információt ad a továbblépés mikéntjéről. A BSA 434x görgőinek elektromágneses fékjén további automatikus kihajtási segítséget kapunk. A teljes eljárás ideje kb. 3 perc az automatikus adatmentéssel és az opcionális nyomtatási funkcióval együtt. És mindez anélkül, hogy akár csak egy gombot is meg kelljen nyomnunk. Minden fékhatásmérő modellünk kapható igény szerint nyomtató és archiváló szoftver-interfésszel is (BNet-PC szoftver), a modern Windows PC-kkel való kompatibilitás érdekében. Mérőprogram elektronikus rögzítőfékekhez Egyre több járműben találunk elektronikus rögzítőféket. Használjuk ehhez a BSA 43xx-ben található programot, mely a járműgyártó által előírt sorrendben végzi el a az elektronikus fék ellenőrzését. Praktikus: vezérlő elektronika a görgőkben Helytakarékosság a műhelyben: a szabadalmaztatott, görgőkben található vezérlő elektronika helyettesíti a műszerszekrényt. Automata összekerékmeghajtás felismerés Az összerékmeghajtású járművek szintén egyre gyakoribbak. Minden ilyen járműhöz a BSA 434x automatikus forgásirány-váltást tartalmaz a görgők elindításánál. Ezzel elkerülhetjük a hajtáslánc károsodását. 6

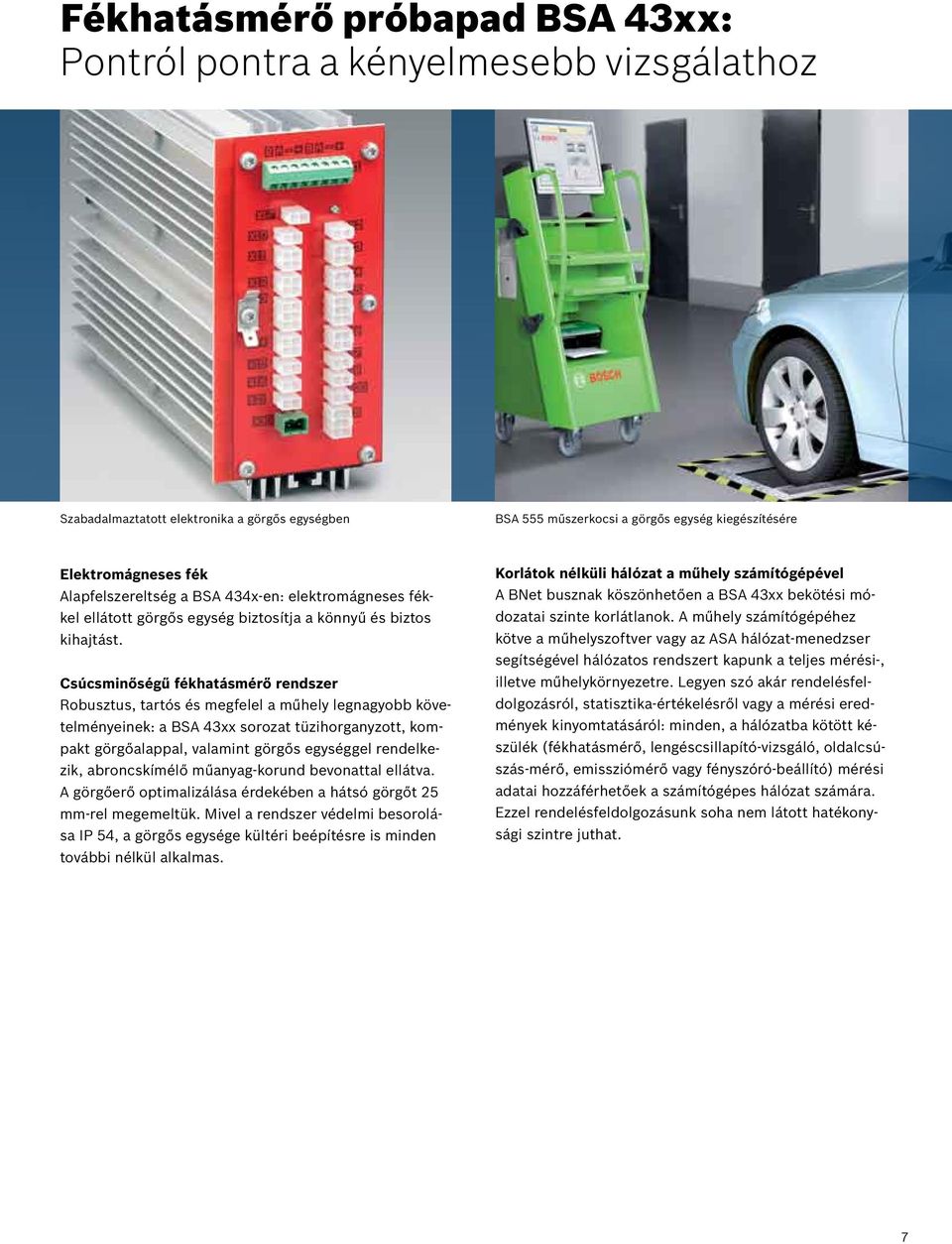

8 Fékhatásmérő próbapad BSA 43xx: Pontról pontra a kényelmesebb vizsgálathoz Szabadalmaztatott elektronika a görgős egységben BSA 555 műszerkocsi a görgős egység kiegészítésére Elektromágneses fék Alapfelszereltség a BSA 434x-en: elektromágneses fékkel ellátott görgős egység biztosítja a könnyű és biztos kihajtást. Csúcsminőségű fékhatásmérő rendszer Robusztus, tartós és megfelel a műhely legnagyobb követelményeinek: a BSA 43xx sorozat tüzihorganyzott, kompakt görgőalappal, valamint görgős egységgel rendelkezik, abroncskímélő műanyag-korund bevonattal ellátva. A görgőerő optimalizálása érdekében a hátsó görgőt 25 mm-rel megemeltük. Mivel a rendszer védelmi besorolása IP 54, a görgős egysége kültéri beépítésre is minden további nélkül alkalmas. Korlátok nélküli hálózat a műhely számítógépével A BNet busznak köszönhetően a BSA 43xx bekötési módozatai szinte korlátlanok. A műhely számítógépéhez kötve a műhelyszoftver vagy az ASA hálózat-menedzser segítségével hálózatos rendszert kapunk a teljes mérési-, illetve műhelykörnyezetre. Legyen szó akár rendelésfeldolgozásról, statisztika-értékelésről vagy a mérési eredmények kinyomtatásáról: minden, a hálózatba kötött készülék (fékhatásmérő, lengéscsillapító-vizsgáló, oldalcsúszás-mérő, emissziómérő vagy fényszóró-beállító) mérési adatai hozzáférhetőek a számítógépes hálózat számára. Ezzel rendelésfeldolgozásunk soha nem látott hatékonysági szintre juthat. 7

9 Fékhatásmérő próbapad BSA 43xx: Pontos mérés, egyértelmű dokumentáció Jól áttekinthető értékelő ábrák a számítógépen Az információk egyértelmű elrendezésben a grafikus nyomtatáson* További lehetőségek a PC megjelenítésben A mért értékek számítógépes megjelenítése számos előnnyel rendelkezik: először is a mért értékek összevethetők az adatbázis referencia-értékeivel. Ez lehetővé teszi a gyors állapotfelvételt. Másodszor, a BNet szoftver alapfelszereltségként tartalmazza a következő modulokat: rendelésfeldolgozás ügyfél járműadatokkal, nyomtatás a mért értékekkel és munkalapokkal, archiválás statisztikai és múltbeli adatokkal. Mikor tehát a fékpadot összekötjük a számítógéppel, az összes adat ott is rendelkezésre áll. BNet busz számítógépes összeköttetéssel: a BNet nyomtató és az archiváló szoftver használatához, melyet a különböző munkaállomások hálózatára installálhatunk az ASA műhelyhálózathoz Tüzihorganyzott görgőkészlet Szabadtéri installálás lehetséges (IP 54 védelmi fokozat) 15 m tápkábel (3 x 400 V) a főkapcsoló doboz és a görgős egység összekötéséhez 30 m BNet buszkábel az analóg kijelző nyomtató/pc állomás főkapcsoló doboz illesztéséhez A készülék áttekintése: Görgős egység beépített vezérlő és meghajtó elektronikával, BNet busz csatlakozási pont Fékgörgők műanyag-korund bevonattal, hátsó görgő 25 mm-rel megemelve Teljesen automatikus méréslefutás és szuperautomata mód Opcionális működtetés Start/Stop gombokkal vagy infravörös táviránytóval Szenzoros görgők csúszásgátlással és biztonsági ellenőrzéssel BNet busz a vizsgasorrá történő bővítéshez A BSA 434x további jellemzői: Automatikus összkerékhajtás-felismerés Elektromágneses fék a kihajtás megkönnyítéséhez * A kezelő három különböző nyomtatási formából választhat: sztenderd változat, megjelenítés görbékkel illetve grafikusan (lásd kép) 8

10 Megbízható mérés progamozottan Analóg-LCD kijelzővel és szuperautomata méréssel Az analóg kijelzőt falitartóval és forgókarral rögzíthetjük, a vevő igénye szerint Rendelhető rögzítési mód elegáns aluminium oszlopon mind a kijelző, mind a főkapcsoló doboz számára Műszaki adatok BSA 4310 BSA 4311 BSA 4340 BSA 4341 BSA 4340 S1 Megnevezés Görgős egység Görgős egység Görgős egység Görgős egység Görgős egység Cikkszám Max. vizsgálati tömeg 3.5 t 2.5 t 3.5 t 2.5 t 3.5 t Max. ráhajtási tömeg 4.0 t 4.0 t 4.0 t 4.0 t 4.0 t Motorteljesítmény 2 x 3.7 kw 2 x 3.7 kw 2 x 3.7 kw 2 x 3.7 kw 2 x 3.7 kw Feszültség 400 V 400 V 400 V 400 V 230 V Frekvencia 50 Hz 50 Hz 50 Hz 50 Hz 60 Hz Vizsgálati sebesség 2.7 km/h 5.2 km/h 2.7 km/h 5.2 km/h 2.7 km/h Autom. 4-kerék megh. nem nem igen igen igen felismerés Elektromégneses motorfék nem nem igen igen igen Görgőátmérő 205 mm 205 mm 205 mm 205 mm 205 mm Görgőhossz 700 mm 700 mm 700 mm 700 mm 700 mm Görgő emelés 25 mm 25 mm 25 mm 25 mm 25 mm Méretek (Szél./Hossz./Mélys.) 2,360/660/250 2,360/660/250 2,360/660/250 2,360/660/250 2,360/660/250 Tömeg kb. 420 kg 420 kg 420 kg 420 kg 420 kg Műszaki adatok BSA 432 BSA 434 BSA 436 BSA 555 BSA 535 Megnevezés Analóg kijelző Analóg kijelző Analóg kijelző Műszerkocsi Műszerkocsi Részegységek Fali szerelvény Acéloszlop Aluminium PC, 19 -TFT-Monitor, PC, 17"-TFT-Monitor, oszlop nyomtató és egér nyomtató és egér Megnevezés Analóg Analóg Analóg PC-megjelenítés PC-megjelenítés Cikkszám Kijelzési tartomány 0 8 kn 0 8 kn 0 8 kn 0 8 kn 0 8 kn Névleges méréstartomány 7.5 kn 7,5 kn 7.5 kn Tömeg kb. 50 kg 60 kg 60 kg 90 kg 90 kg 9

11 SDL 43xx: A teljes vizsgasor a fék, a lengéscsillapító és az oldalcsúszás mérésére Minden együtt: modern fékhatásmérés és vizsgasor SDL 43xx Egyszerű vizsgasor-bővítés BNet buszon keresztül A további mérőelemek illesztése könynyen megoldható BSA 43xx sorozat elektronikájának köszönhetően. A BNet buszon keresztül például a rendszerre kapcsolhatjuk az SDL 410 oldalcsúszásmérőt, az SDL 430 lengéscsillapító-vizsgálót vagy a kopogásvizsgálattal egybekötött SDL 435 lengéscsillapító-vizsgálót (EU- SAMA elv szerint). Ezzel a teljes vizsgasorrá bővítés gazdaságosan megoldható. Külön előny, hogy ehhez nincs szükség további kijelzőegységre. fék, futómű és kerékösszetartás adat gyors felvételével. A műszerfalhoz hasonló kijelzőről jól áttekinthető képet kapunk: két mutató az analóg skálán egy pillantással felmérhetően mutatja a fékerő-különbséget. A piros/sárga/ zöld értékelőskála további optikai segítséget ad a gyors értékeléshez. A mért érték részletei mindeközben az LCD kijelzőn jelennek meg. Fékhatásmérés a kijelzőn A jármű fék és kézifék-adatai, fékerő és fékerő-különbségek. Hatékony munka az SDL 43xx vizsgasorral a BNet technológia segítségével (opcionális): PC megjelenítés BNet rendelésfeldolgozó szoftver (ügyfél- és járműadatok) BNet nyomtatószoftver (mérési jegyzőkönyv/munkalapok) BNet archiváló szoftver (statisztikák, korábban felvett adatok) BNet adatbázis Minden mért adat a műszerfal-szerű kijelzőn (SDL 433x) A Bosch SDL 43xx sorozat vizsgasorai kényelmes munkát tesznek lehetővé nagy hatékonyság mellett, minden mért Oldalcsúszásmérés a kijelzőn Csak hajtsunk a mérőfelületre és a kerékösszetartás megjelenik mm/m-es értékkel. Ezzel megállapíthatjuk, hogy a járműnek szüksége van-e külön futómű-vizsgálatra. Lengéscsillapító-vizsgálat a kijelzőn Gyors információ a jármű úttartásáról százalékban kijelezve és a tengelyen levő kerekekre vonatkozó értékek különbsége (EUSAMA méréselv). Zajdiagnosztika a kijelzőn A lengéscsillapító-vizsgálattal kombinált kopogásméréssel kiszűrhetjük a zavaró járműzajokat, az utaskabinból és a felfüggesztésből eredő hangok könnyen és gyorsan lokalizálhatók. 10

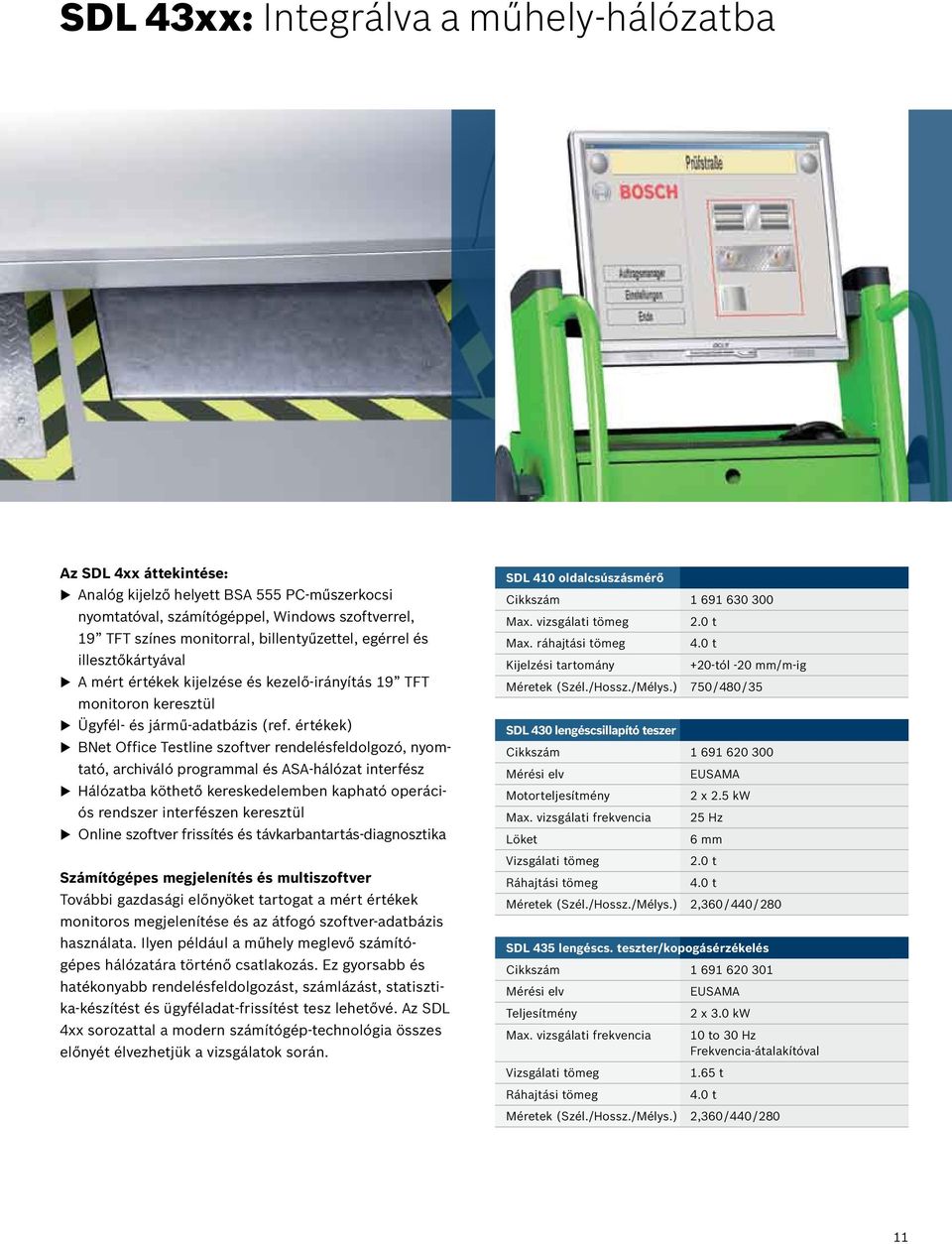

12 SDL 43xx: Integrálva a műhely-hálózatba Az SDL 4xx áttekintése: Analóg kijelző helyett BSA 555 PC-műszerkocsi nyomtatóval, számítógéppel, Windows szoftverrel, 19 TFT színes monitorral, billentyűzettel, egérrel és illesztőkártyával A mért értékek kijelzése és kezelő-irányítás 19 TFT monitoron keresztül Ügyfél- és jármű-adatbázis (ref. értékek) BNet Office Testline szoftver rendelésfeldolgozó, nyomtató, archiváló programmal és ASA-hálózat interfész Hálózatba köthető kereskedelemben kapható operációs rendszer interfészen keresztül Online szoftver frissítés és távkarbantartás-diagnosztika Számítógépes megjelenítés és multiszoftver További gazdasági előnyöket tartogat a mért értékek monitoros megjelenítése és az átfogó szoftver-adatbázis használata. Ilyen például a műhely meglevő számítógépes hálózatára történő csatlakozás. Ez gyorsabb és hatékonyabb rendelésfeldolgozást, számlázást, statisztika-készítést és ügyféladat-frissítést tesz lehetővé. Az SDL 4xx sorozattal a modern számítógép-technológia összes előnyét élvezhetjük a vizsgálatok során. SDL 410 oldalcsúszásmérő Cikkszám Max. vizsgálati tömeg Max. ráhajtási tömeg Kijelzési tartomány SDL 430 lengéscsillapító teszer Cikkszám Mérési elv Motorteljesítmény Max. vizsgálati frekvencia Löket Vizsgálati tömeg Ráhajtási tömeg EUSAMA 2 x 2.5 kw 25 Hz 6 mm 2.0 t 4.0 t Méretek (Szél./Hossz./Mélys.) 2,360 /440/280 SDL 435 lengéscs. teszter/kopogásérzékelés Cikkszám Mérési elv Teljesítmény Max. vizsgálati frekvencia Vizsgálati tömeg Ráhajtási tömeg 2.0 t 4.0 t +20-tól -20 mm/m-ig Méretek (Szél./Hossz./Mélys.) 750/480/35 EUSAMA 2 x 3.0 kw 10 to 30 Hz Frekvencia-átalakítóval 1.65 t 4.0 t Méretek (Szél./Hossz./Mélys.) 2,360/440/280 11

13 BSA 436x: Nagypontosságú fékhatásmérés kishaszonjárművekhez Beépített szenzorral: Intelligens és megbízható haszonjármű fékellenőrzés Kishaszonjárművekhez ideális A Bosch BSA 436x és 44xx fékhatásmérő próbapadjai automatikus vezérlésű, pontos mérést tesznek lehetővé néhány percen belül minden járművön, egészen 2,8 m-es nyomtávig, például kettős abroncsozású szállítójárműveken, nehéz lakókocsikon vagy könnyű haszonjárműveken 10 tonnáig. Minden rejtett hiba, a beragadt tárcsafék-betétek, féktárcsa és fékdob deformálódás, ütések, ovalitás könnyen felderíthetők. Minden fékhatásmérő modellünkhöz rendelhető nyomtató és archiváló szoftver-interfész (BNet PC szoftver), amellyel biztosított a kompatibilitás a modern Windows operációs rendszerű számítógépekkel. BSA 436x az előnyök részletesen: 2,5 tonna tengelyterhelés 800 és 2800 mm közötti nyomtáv Automatikus összerékmeghajtás-felismerés a görgős egység elindításakor automatikus forgásirány-váltással 4x4 meghajtású járműveknél Beépített elektromágneses motorfékkel szerelt görgős egység Alapfelszereltségként a BNet busz garantálja a későbbi problémamentes vizsgasor-bővítést vagy a műhely számítógépéhez történő csatlakozást (csak BSA 436x) Az extra széles görgős egységnek köszönhetően a kettős abroncsozású járművek is könnyen vizsgálhatók Szuperautomata mérési mód programozott lefutással, benne a mért értékek elmentése, információ a továbblépéshez és automata kihajtási segédlet LCD kijelző a programlefutás nyomon követéséhez, tengelyterhelés, digitális fékerő-különbség és lefékezettség %-os kijelzéséhez Infravörös távirányító 3 részes univerzális analóg kijelző külön színes értékelőskálával a fékerő-különbség szemléletes bemutatásához (csak BSA 436x) Tüzihorganyzott, kompakt alkotóelemek Műanyag-korund bevonatú abroncskímélő görgős egység Bővítési lehetőség vizsgasorrá (lengéscsillapító-vizsgáló, oldalcsúszásmérő (csak BSA 436x) BSA 44xx az előnyök részletesen: A BSA 436x-en túl 10 t jármű össztömegig és 2800 mm nyomtávig (2 tengelyes járművekhez) Kettős skálázású analóg kijelző LCD megjelenítéssel a fékerő-különbség számára 12

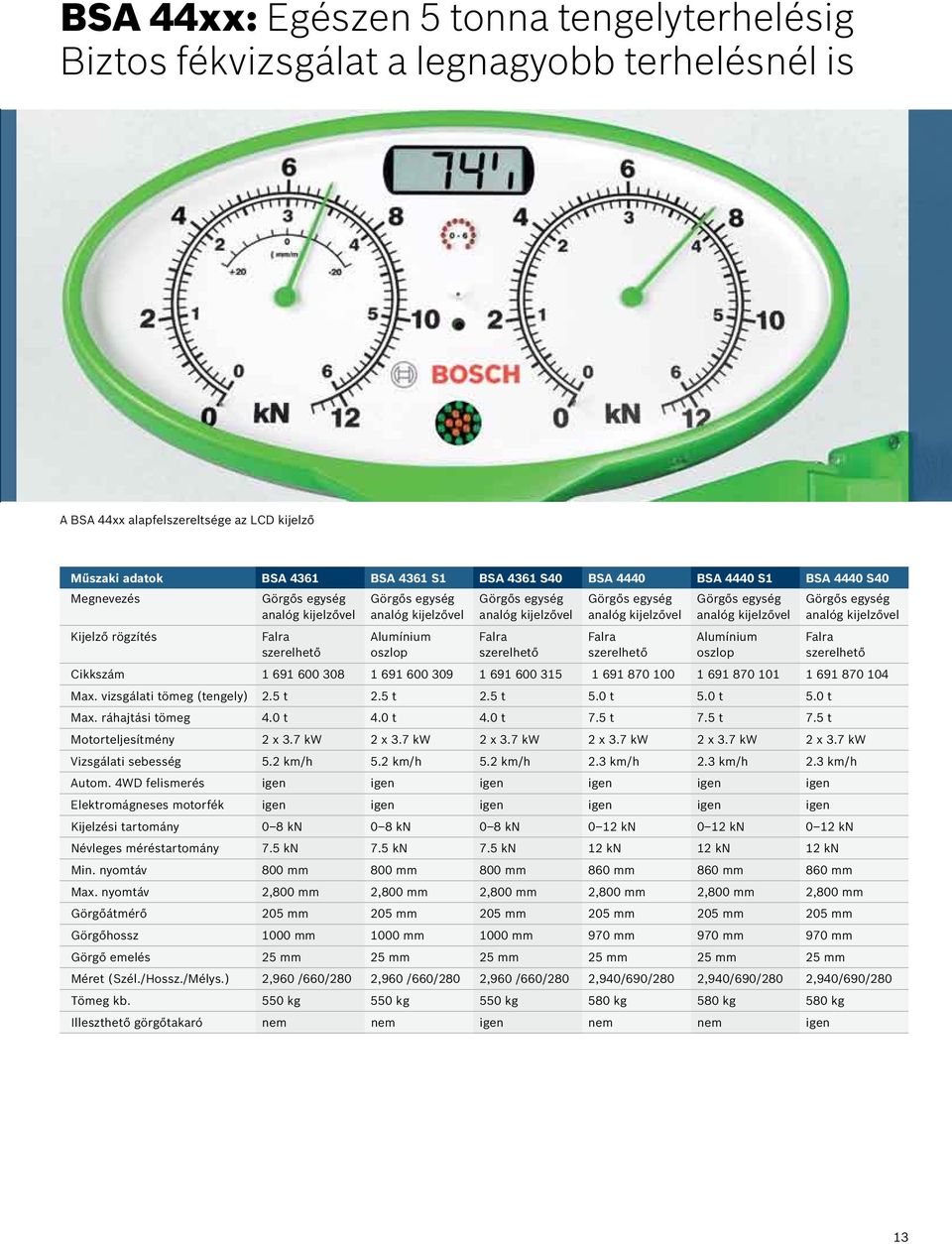

14 BSA 44xx: Egészen 5 tonna tengelyterhelésig Biztos fékvizsgálat a legnagyobb terhelésnél is A BSA 44xx alapfelszereltsége az LCD kijelző Műszaki adatok BSA 4361 BSA 4361 S1 BSA 4361 S40 BSA 4440 BSA 4440 S1 BSA 4440 S40 Megnevezés Görgős egység Görgős egység Görgős egység Görgős egység Görgős egység Görgős egység analóg kijelzővel analóg kijelzővel analóg kijelzővel analóg kijelzővel analóg kijelzővel analóg kijelzővel Kijelző rögzítés Falra Alumínium Falra Falra Alumínium Falra szerelhető oszlop szerelhető szerelhető oszlop szerelhető Cikkszám Max. vizsgálati tömeg (tengely) 2.5 t 2.5 t 2.5 t 5.0 t 5.0 t 5.0 t Max. ráhajtási tömeg 4.0 t 4.0 t 4.0 t 7.5 t 7.5 t 7.5 t Motorteljesítmény 2 x 3.7 kw 2 x 3.7 kw 2 x 3.7 kw 2 x 3.7 kw 2 x 3.7 kw 2 x 3.7 kw Vizsgálati sebesség 5.2 km/h 5.2 km/h 5.2 km/h 2.3 km/h 2.3 km/h 2.3 km/h Autom. 4WD felismerés igen igen igen igen igen igen Elektromágneses motorfék igen igen igen igen igen igen Kijelzési tartomány 0 8 kn 0 8 kn 0 8 kn 0 12 kn 0 12 kn 0 12 kn Névleges méréstartomány 7.5 kn 7.5 kn 7.5 kn 12 kn 12 kn 12 kn Min. nyomtáv 800 mm 800 mm 800 mm 860 mm 860 mm 860 mm Max. nyomtáv 2,800 mm 2,800 mm 2,800 mm 2,800 mm 2,800 mm 2,800 mm Görgőátmérő 205 mm 205 mm 205 mm 205 mm 205 mm 205 mm Görgőhossz 1000 mm 1000 mm 1000 mm 970 mm 970 mm 970 mm Görgő emelés 25 mm 25 mm 25 mm 25 mm 25 mm 25 mm Méret (Szél./Hossz./Mélys.) 2,960 /660/280 2,960 /660/280 2,960 /660/280 2,940/690/280 2,940/690/280 2,940/690/280 Tömeg kb. 550 kg 550 kg 550 kg 580 kg 580 kg 580 kg Illeszthető görgőtakaró nem nem igen nem nem igen 13

15 BSA and SDL: Hálózatban és bővíthetően Süllyeszthető görgőtakaró a BSA 43xx görgőihez Illeszthető görgőtakaró Beépítő teknő az SDL 43xx gyors telepítéséhez Beépítőkeret a görgős egységekhez USB átalakító készlet számítógép csatlakoztatáshoz BNet nyomtatókészlet távirányítóval Szekrény a nyomtató megfelelő tárolásához Tengelyterhelés mérleg négy szenzorral Külön rendelhető tartozék Cikkszám SDL 430 lengéscsillapító teszter SDL 435 lengéscsillapító teszter kopogásérzékelővel SDL 410 oldalcsúszásmérő BSA 555 műszerkocsi (PC, 19 TFT, nyomtató, egér) BSA 535 műszerkocsi (PC, 17 TFT, nyomtató, egér) BSA 120 PC készlet Beépítőkeret a görgős egységhez, BSA 43xx Beépítőkeret a görgős egységhez, BSA 436x Beépítőkeret a görgős egységhez, BSA 44xx Beépítőkeret a lengéscsillapítóhoz, SDL 43x Beépítőkeret a vizsgasorhoz, BSA 43xx+SDL43x Beépítő teknő a vizsgasorhoz Beépítő keret az oldalcsúszásmérőhöz, SDL Beépítő keret a tengelyterhelés mérő bélyeghez Dübelkészlet a rögzítéshez (SDL 430) Süllyeszthető görgőtakaró, BSA 43xx (BSA 436x nem) Illeszthető görgőtakaró, BSA 43xx (BSA 436x nem) Illeszthető görgőtakaró, BSA 436x Illeszthető görgőtakaró, BSA 44xx BNet nyomtató készlet Nyomtató szekrény BNet nyomtató és archiváló szoftver pontos tengelyterhelés mérő bélyeg 43xx pontos tengelyterhelés mérő bélyeg 436x pontos tengelyterhelés mérő bélyeg 44xx Pedálerőmérő BSA 555 Bosch tipusú műszerkocsi BSA 535 műszerkocsi 14

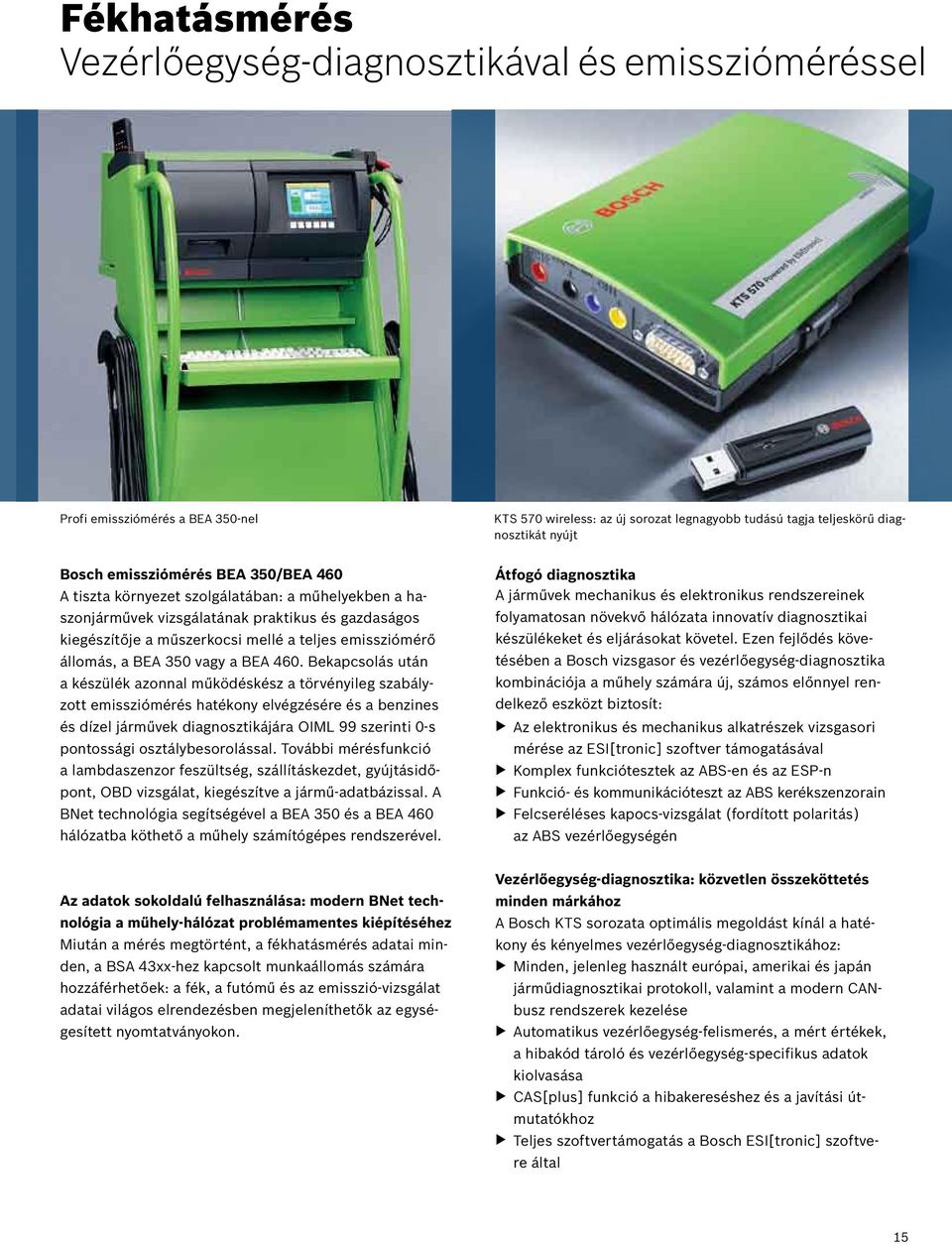

16 Fékhatásmérés Vezérlőegység-diagnosztikával és emisszióméréssel Profi emissziómérés a BEA 350-nel KTS 570 wireless: az új sorozat legnagyobb tudású tagja teljeskörű diagnosztikát nyújt Bosch emissziómérés BEA 350/BEA 460 A tiszta környezet szolgálatában: a műhelyekben a haszonjárművek vizsgálatának praktikus és gazdaságos kiegészítője a műszerkocsi mellé a teljes emissziómérő állomás, a BEA 350 vagy a BEA 460. Bekapcsolás után a készülék azonnal működéskész a törvényileg szabályzott emissziómérés hatékony elvégzésére és a benzines és dízel járművek diagnosztikájára OIML 99 szerinti 0-s pontossági osztálybesorolással. További mérésfunkció a lambdaszenzor feszültség, szállításkezdet, gyújtásidőpont, OBD vizsgálat, kiegészítve a jármű-adatbázissal. A BNet technológia segítségével a BEA 350 és a BEA 460 hálózatba köthető a műhely számítógépes rendszerével. Átfogó diagnosztika A járművek mechanikus és elektronikus rendszereinek folyamatosan növekvő hálózata innovatív diagnosztikai készülékeket és eljárásokat követel. Ezen fejlődés követésében a Bosch vizsgasor és vezérlőegység-diagnosztika kombinációja a műhely számára új, számos előnnyel rendelkező eszközt biztosít: Az elektronikus és mechanikus alkatrészek vizsgasori mérése az ESI[tronic] szoftver támogatásával Komplex funkciótesztek az ABS-en és az ESP-n Funkció- és kommunikációteszt az ABS kerékszenzorain Felcseréléses kapocs-vizsgálat (fordított polaritás) az ABS vezérlőegységén Az adatok sokoldalú felhasználása: modern BNet technológia a műhely-hálózat problémamentes kiépítéséhez Miután a mérés megtörtént, a fékhatásmérés adatai minden, a BSA 43xx-hez kapcsolt munkaállomás számára hozzáférhetőek: a fék, a futómű és az emisszió-vizsgálat adatai világos elrendezésben megjeleníthetők az egységesített nyomtatványokon. Vezérlőegység-diagnosztika: közvetlen összeköttetés minden márkához A Bosch KTS sorozata optimális megoldást kínál a hatékony és kényelmes vezérlőegység-diagnosztikához: Minden, jelenleg használt európai, amerikai és japán járműdiagnosztikai protokoll, valamint a modern CANbusz rendszerek kezelése Automatikus vezérlőegység-felismerés, a mért értékek, a hibakód tároló és vezérlőegység-specifikus adatok kiolvasása CAS[plus] funkció a hibakereséshez és a javítási útmutatókhoz Teljes szoftvertámogatás a Bosch ESI[tronic] szoftvere által 15
