Programozható vezérlő rendszerek. Szabályozástechnika
|
|
|
- Lili Pintér
- 8 évvel ezelőtt
- Látták:
Átírás
1
2 - a legtöbb ipari rendszer tartalmaz valamiféle szabályozási feladatot (pozicionálás) - cél: a folyamat egyes paramétereinek megadott határokon belül tartása - a PLC ezeket képes lekezelni (analóg I/O) 2
3 Hőmérséklet szabályozás tartályban 3
4 Hőmérséklet szabályozás tartályban PLC-vel 4

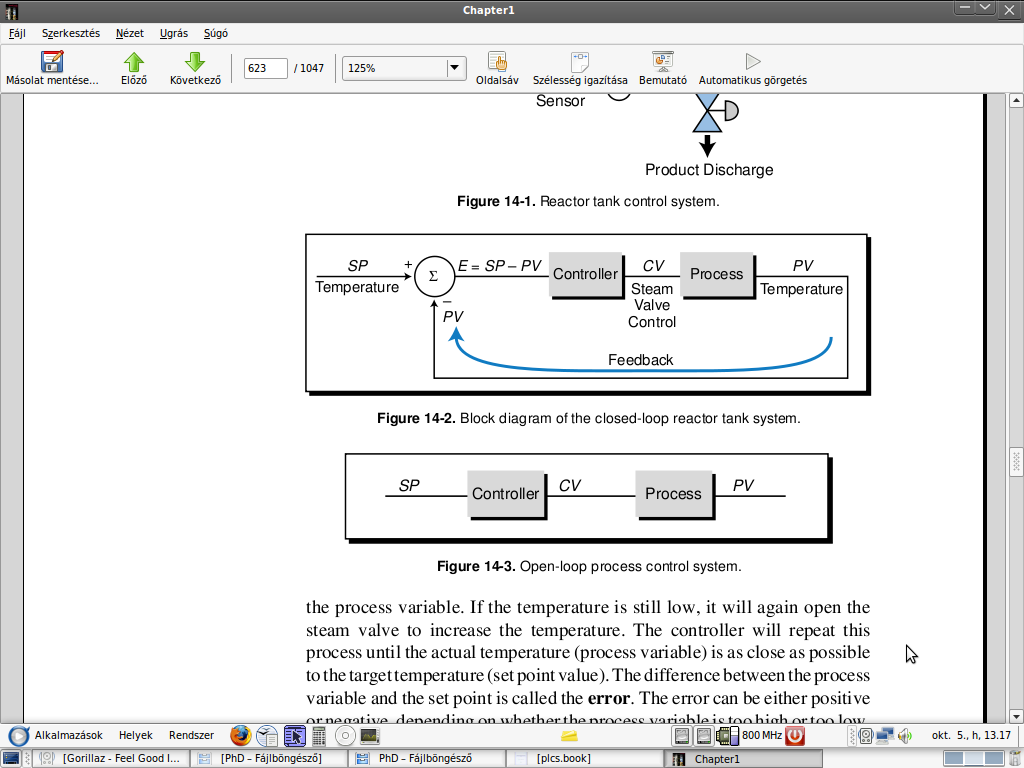

5 Különbség szabályzás és vezérlés között 5
6 Példa: tempomat 6
7 Jelek tempomatnál 7

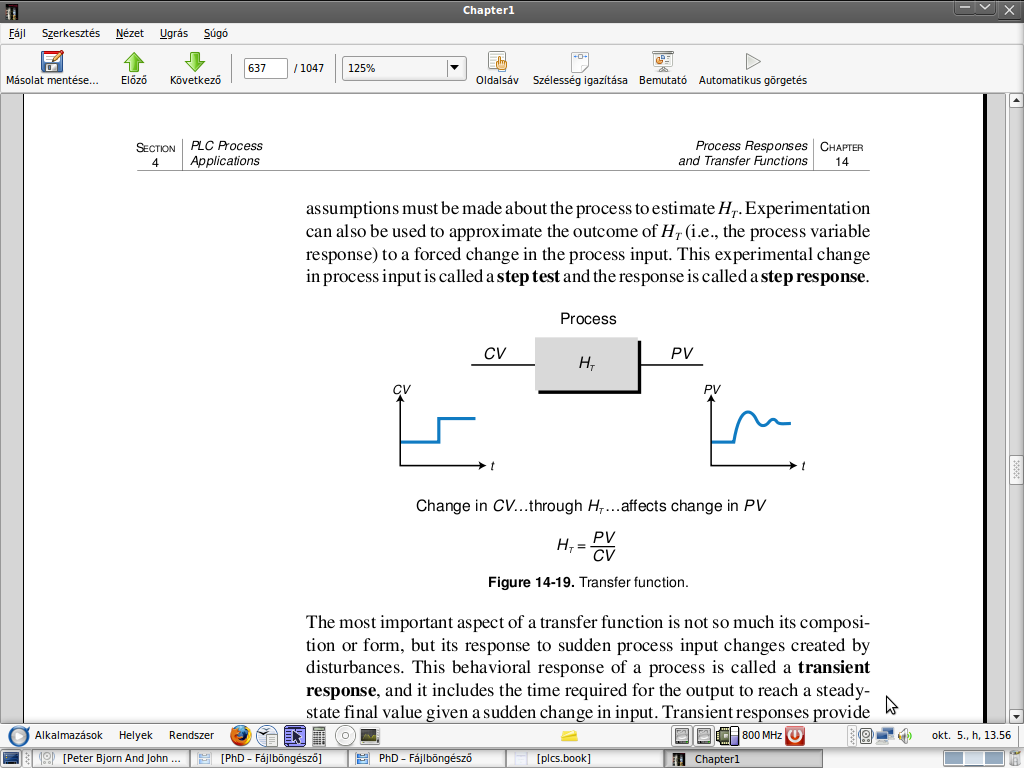

8 - a legnagyobb probléma az átviteli fv. 8
9 Laplace transzformáció - differenciál egyenletek leírása algebrai egyenletek formájában - könnyebb számítások 9

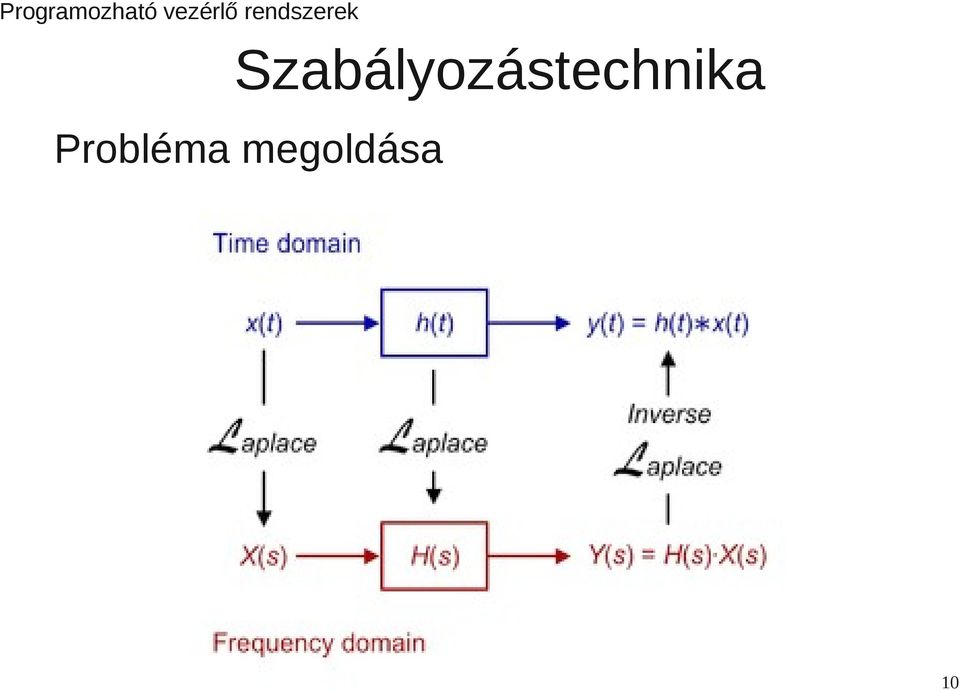

10 Probléma megoldása 10
11 Példa 11

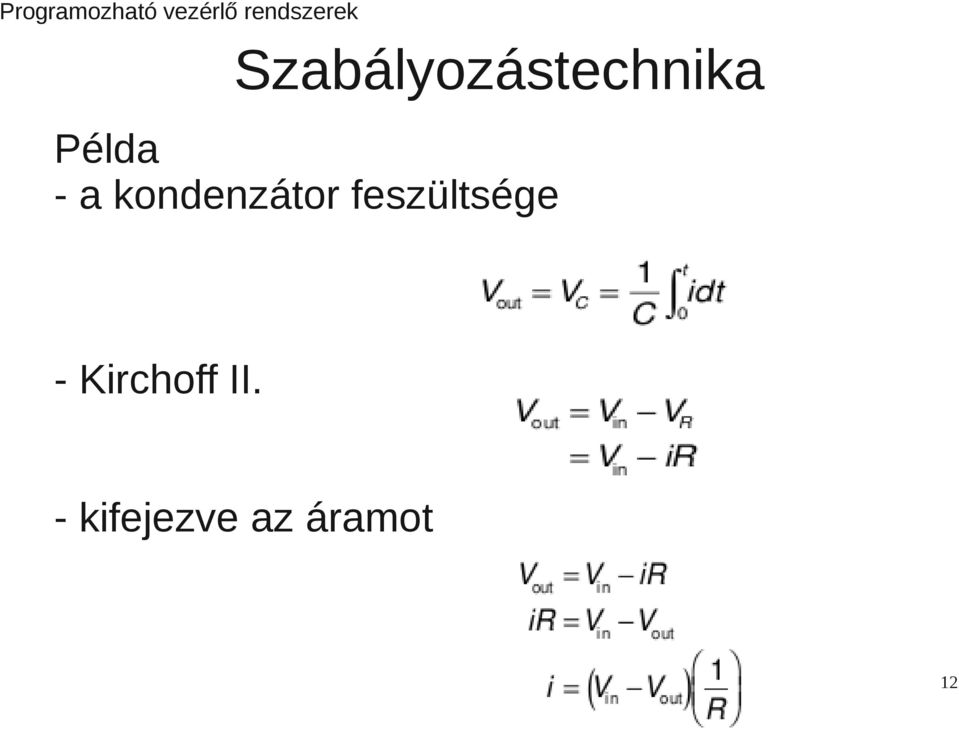

12 Példa - a kondenzátor feszültsége - Kirchoff II. - kifejezve az áramot 12
13 Példa - behelyettesítve 13

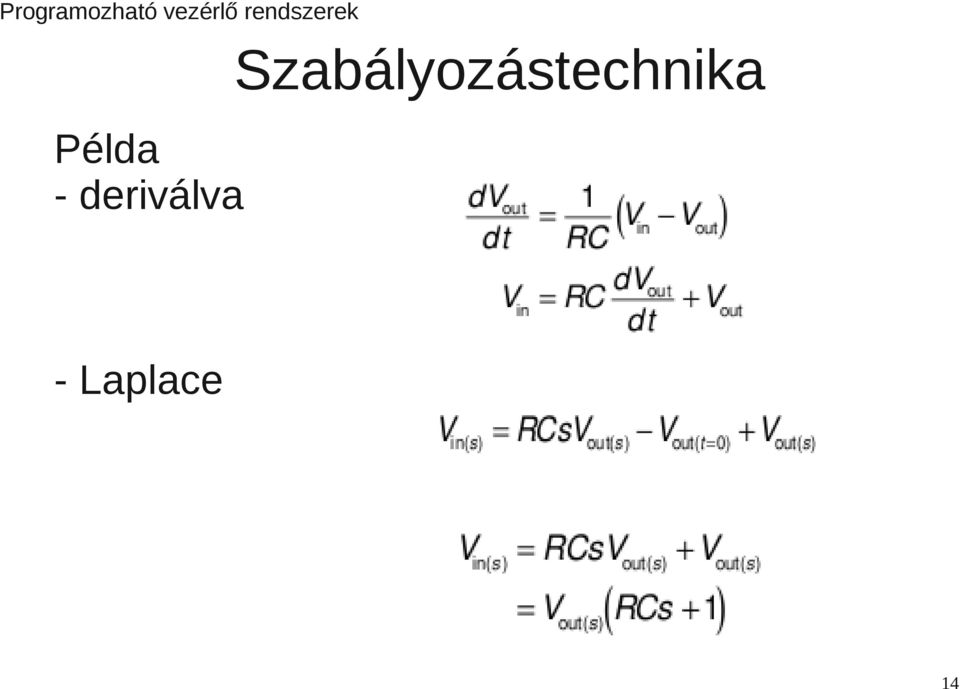

14 Példa - deriválva - Laplace 14
15 Példa - átviteli függvény 15
16 Példa - blokk diagram 16
17 Nem csak a villamos kapcsolások tartalmaznak differenciálegyenlettel leírható problémákat!!! - testek mozgatása - tehetetlenségi nyomatékok - hőtani problémák stb. 17

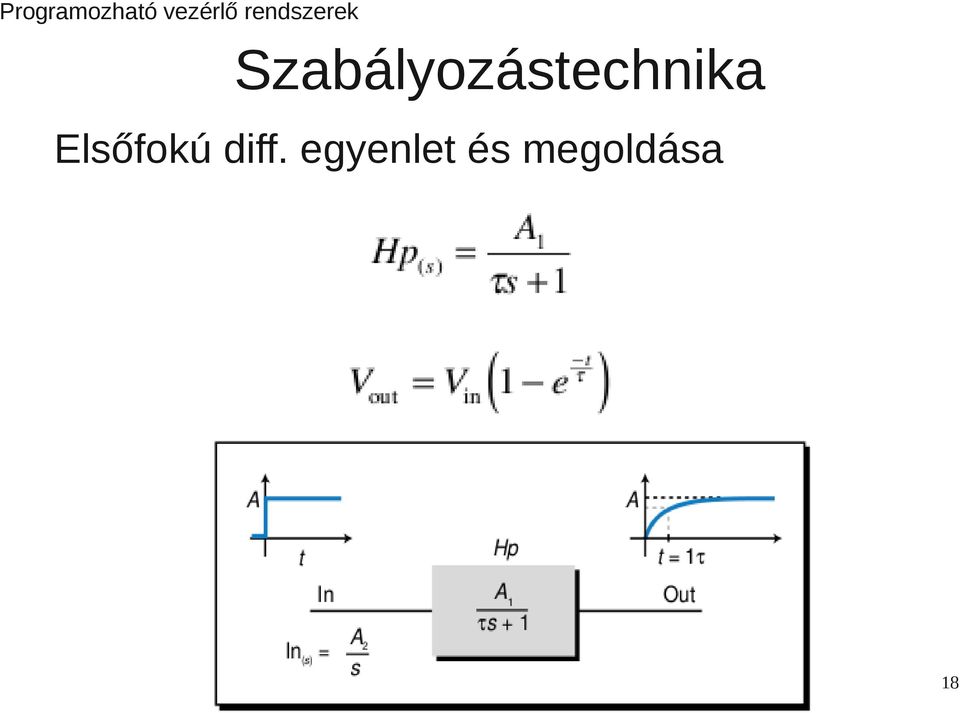

18 Elsőfokú diff. egyenlet és megoldása 18
19 Másodfokú diff. egyenlet 19
20 Csillapítás 20
21 Csillapítás 21
22 Szemléltetés Bode diagram 22
23 Szemléltetés Nyquist diagram 23
24 Proporcionális tag reakcióidőt csökkent 24
25 Integráló tag hibát küszöböli ki 25
26 Differenciáló tag stabilizál, csökkenti a túllövést 26

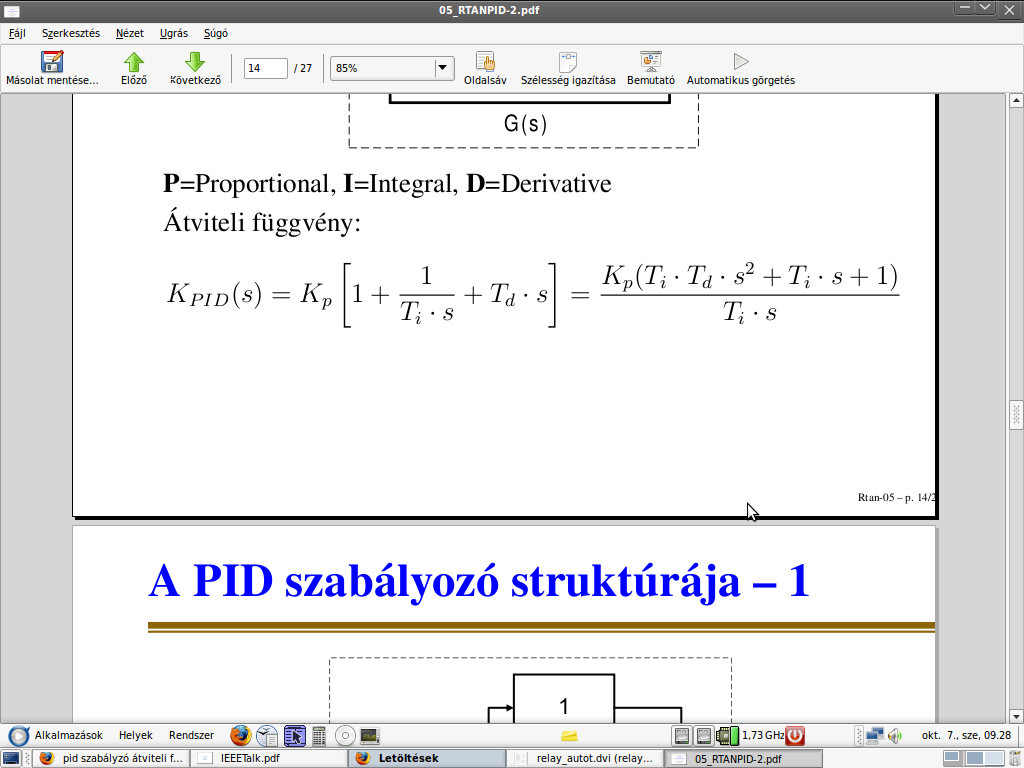

27 PID szabályzó 27

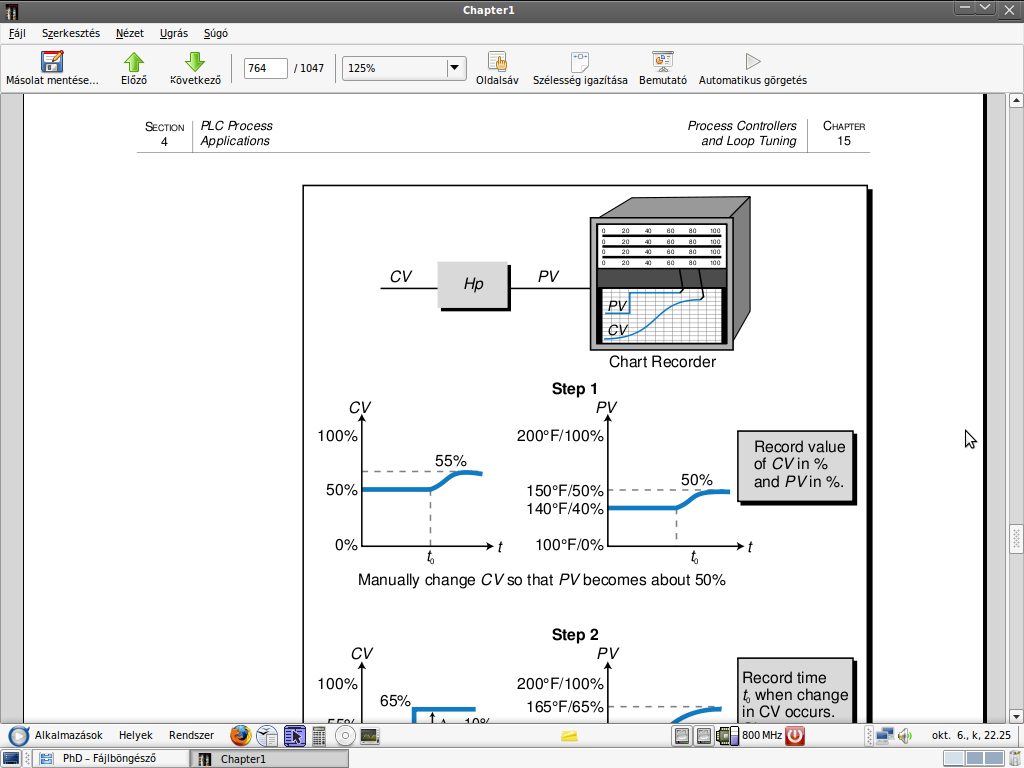

28 Hangolás ZIEGLER-NICHOLS nyílt hurkú 28
29 Hangolás ZIEGLER-NICHOLS nyílt hurkú - állítsuk a folyamat jellemzőt manuálisan 50%-ra a szabályzóval - változtassuk a szabályzó jelet 10%-al - regisztráljuk - inflexiós pontba egyenes és számítás 29

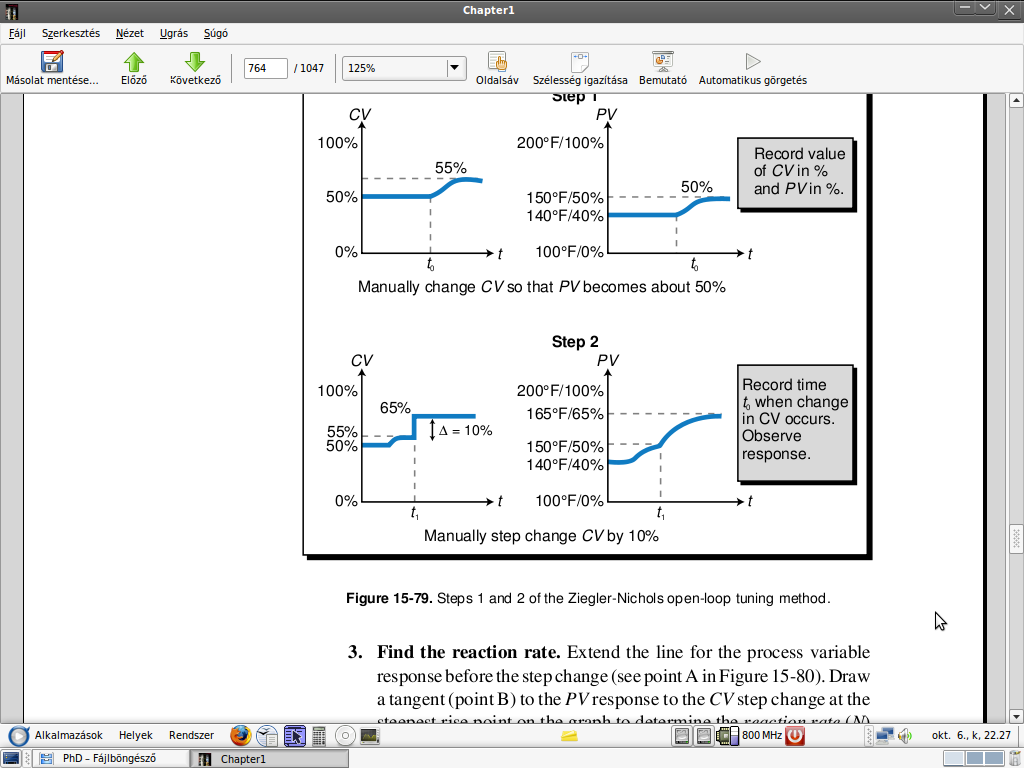

30 Hangolás ZIEGLER-NICHOLS nyílt hurkú 30
31 Hangolás ZIEGLER-NICHOLS nyílt hurkú 31
32 Hangolás ZIEGLER-NICHOLS nyílt hurkú 32
33 Hangolás ZIEGLER-NICHOLS nyílt hurkú 33
34 Hangolás ZIEGLER-NICHOLS zárt hurkú - csak akkor, ha a technológia megengedi, hogy a rendszert instabil állapotba hozzuk! - alkalmazzunk csak arányos visszacsatolást - addig növeljük az erősítést, míg az egységugrásra adott válasz csillapítatlan rezgés nem lesz - mérjük meg a rezgés periódusidejét 34
35 Hangolás ZIEGLER-NICHOLS zárt hurkú 35
36 Hangolás ZIEGLER-NICHOLS zárt hurkú 36
37 Hangolás ZIEGLER-NICHOLS zárt hurkú 37

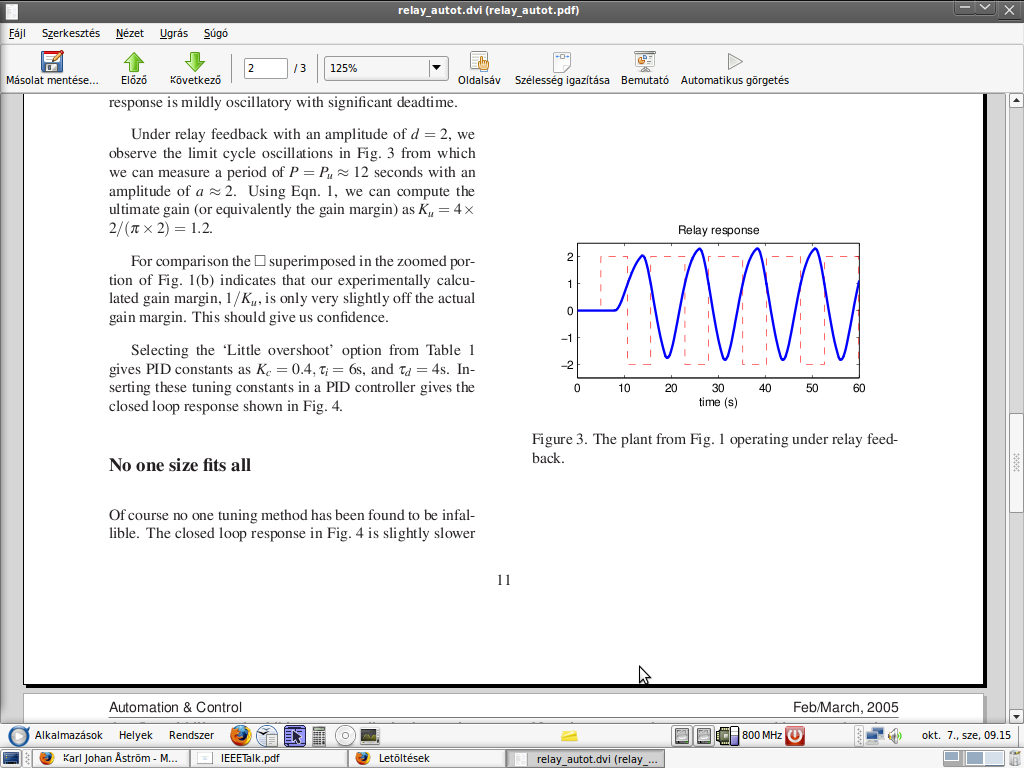

38 Hangolás ÅSTRÖM - cseréljük le a szabályzót egy relére 38
39 Hangolás ÅSTRÖM - hozzunk létre kicsi lengéseket 39
40 Hangolás ÅSTRÖM - mérjük meg a lengések periódusidejét (P) és amplitúdóját (a) 40
41 Hangolás ÅSTRÖM - számítsuk a következőt 41
42 Hangolás ÅSTRÖM 42
