1 CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ SUBSCRIBE TO NSK NEWSLETTER

2 A világon a gürdülőcsapágyak, a lineáris technológia alkotórészeinek és a kormányszervó rendszerek vezető gyártóinak egyikeként az NSK cég megtalálható majdnem mindegyik kontinensen gyártó berendezésekkel értékesítési irodákkal és műszaki központokkal, mivel vásárlóink nagyra becsülik a gyors és pontos döntéseinket, az azonnali szállításokat és a helyi szolgáltatásokat. Európa Ázsia Amerika Afrika Csendes-óceáni térség Az NSK vállalat Az NSK cég működését 1916-ban kezdte meg, mint a görgőscsapágyak első japán gyártója. Azóta folyamatosan bővítjük és tökéletesítjük nemcsak a termékeink portfolióját, de a különböző ipari szektorokra vonatkozó szolgáltatásainkat is. Ezzel összefüggésben technológiákat fejlesztünk ki a görgőscsapágyak, a lineáris rendszerek, az autóipar részére gyártott alkatrészek és mechatronikai rendszerek területén. A kutatási és gyártó egységeink Európában, Amerikában és Ázsiában összekapcsolódnak globális technológiai hálózattá. Itt mi nem csak az új technológiák kifejlesztésére koncentrálunk, de a minőség folyamatos optimalizálására is mindegyik folyamat-szakaszban. Mindamellett kutatási tevékenységeink magukba foglalják termékek tervezését, a szimulációs alkalmazásokat, széles körben felhasználva analitikai rendszereket, valamint a különböző acélok és kenőanyagok fejlesztését a gördülőcsapágyainkhoz. 2

3 A Jó Kapcsolat Záloga a Bizalom A Bizalom Záloga a Minőség Az NSK cég által gyártott termékek tökéletes minősége: Szinergia az NSK cég műszaki központjainak globális hálózatában. Egy példa arra, hogy hogyan teszünk eleget a magas minőségi követelményeinek. Az NSK cég egyike a vezető vállalatoknak, amely régi hagyományokkal rendelkezik a gépalkatrészekkel kapcsolatos szabadalmi felhasználások területén. Az egész világra kiterjedő kutatási központokban nem csak az új technológiák kifejlesztésére koncentrálunk, de a minőség folyamatos tökéletesítésére is, a tribológia, az anyag-technológia, az elemzés és a mechatronika integrált műszaki platformján alapulva. Az NSK cégről további információ található: vagy hívják a következő telefonszámot: CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ 3

4 Az NSK cég kiszolgálja a szivattyúkat és kompresszorokat gyártó iparágat Tartalomjegyzék Bevezetés 5 Standard csapágysorozat 6 Alkalmazási területek Csapágymegoldások szivattyúkhoz 8 Csapágymegoldások kompresszorokhoz 10 Csapágyak kiválasztása szivattyúkhoz és kompresszorokhoz Speciális mélyhornyú golyóscsapágyak szivattyúkhoz Nagy terhelhetőségű mélyhornyú golyóscsapágyak 12 LNG szivattyú csapágyak 13 Gyűrűvándorlás mentes csapágyak 14 NSK HPS ferde hatásvonalú golyóscsapágyak 17 Speciális csapágyak csavarkompresszorokhoz 20 Esettanulmányok A gyűrűvándorlás megakadályozása búvárszivattyúk csapágyaiban 22 Ammóniával üzemelő hűtők csavarkompresszorai 23 4

5 Mint a világon a szivattyú- és kompresszor-gyártó vállalatok részére vezető szerepet betöltő globális szállító, az NSK cég tapasztalattal rendelkezik, és megérti, hogyan kell segítséget nyújtani a vásárlóinak költségeik és a gyártási hatékonyságuk növelése érdekében. A szivattyúkat és a kompresszorokat a feldolgozó iparágak széles területén felhasználják, ahol a csapágyakra vonatkozó követelmények hosszú élettartamot biztosítanak annak érdekében, hogy megnöveljék a meghibásodások közötti átlagos időt (Mean Time Between Failures - MTBF). A gyártási folyamatokban az üzemen kívül töltött idő nagy költségekhez és a termelékenység csökkenéséhez vezet. Ugyanakkor a szivattyúkat és a kompresszorokat gyártó vállalatok sokkal kompaktabb gépeket keresnek, ez a csapágyak méretének csökkentéséhez vezet. A megnövekedett élettartam és a méretcsökkenés kombinációja egyre inkább komoly igényeket támaszt a golyós és a görgős csapágyakkal szemben; és ezeknek az igényeknek a kielégítése megköveteli a legjobb minőségű és megbízhatóságú csapágyak gyártását. A szivattyúknál alkalmazott csapágyak a szivattyú típusától függően futhatnak tengelyirányú terhelések, sugárirányú terhelések, vagy kombinált terhelések alatt; kicsi nagy sebesség mellett, és különböző kenési körülmények között. Bármelyik esetben a feltételek kemények, és a magas MTBF iránti igény kihívást jelent a csapágyak részére. A kompresszor-alkalmazásoknál a csapágyak nagy tengelyirányú és sugárirányú terheléseknek vannak kitéve. Ezek kulcsfontosságú szerepet játszanak, mivel helyes forgórész-pozícionálást kell biztosítani tengelyirányban és sugárirányban is. Ez különösképpen nagyon fontos, mivel a forgórészek jó pozícionálása közvetlenül kapcsolatban van a kompresszor hatékonyságával. Ezért a csapágyak tengelyirányú és sugárirányú futáspontosságát a lehető legmagasabb szinten kell tartani. Az NSK cég által speciálisan ezekhez az alkalmazásokhoz kifejlesztett összes termék jellemzői megtalálhatók ebben a prospektusban. Kiegészítve a standard termék-sorozatunkat, az egész világon megtalálható kutató és fejlesztő központjaink folytatják az alkalmazás-orientált termékek következő generációjának a fejlesztését a vásárlóink egyedi követelményeinek megértésével úgy, hogy mi segítjük őket folyamatosan hatékonyabbá tenni gépeiket. A csavarkompresszorok esetében, kifejlesztettünk hengergörgős csapágyakat és NSK HPS ferde hatásvonalú golyós csapágyakat, szabadalmaztatott műanyag kosárnak a lineáris polifenil szulfidba való illesztésével (Linear PolyPhenylene Sulfide - L-PPS), kiváló tulajdonságokat biztosítva, a standard műanyag kosarakkal összehasonlítva. Az applikáció mérnökökből álló csoportunk kapcsolatban van az OEM R&D csoportokkal, segítve azokat, hogy új csapágy-megoldásokat találjanak a projektjeik mindegyik szakaszában. A szivattyú- és kompresszor-alkalmazásokban az évek során összegyűlt tapasztalat a kulcsa a közös sikernek. Meghívjuk Önöket, hogy tekintsék át alaposan a mi egyedi innovatív probléma-megoldó termékeink sorozatát, és amennyiben Önöket érdekli a termékeink bármelyike, akkor vegyék fel a kapcsolatot az NSK cég értékesítési irodáival. CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ 5

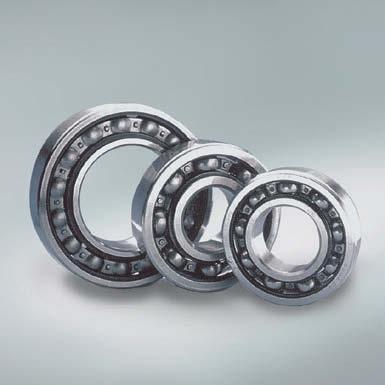

6 Standard csapágy-sorozat Egysoros mélyhornyú golyóscsapágyak A rendelkezésre álló sorozatok: 600, 6800, 6900, 16000, 16100, 6000, 6200, 6300, 6400 sorozat Standard és speciális alkalmazások Acél, sárgaréz, vagy poliamid kosár Kis zajszint Tömített megoldások Kenőzsírok széles választéka Standard vagy speciális csapágyacélok Egysoros hengergörgős csapágyak, sárgaréz kosárral, acél kosárral, vagy poliamid kosárral Sajtolt acélkosár sorozat: EW Poliamidkosár sorozat: ET Forgácsolt sárgarézkosár sorozat: EM Egysoros ferdehatásvonalú csapágyak* Sajtolt acélkosár sorozat Poliamidkosár sorozat Forgácsolt sárgarézkosár sorozat * Lásd még az új NSK HPS sorozatot: 16. oldal 6

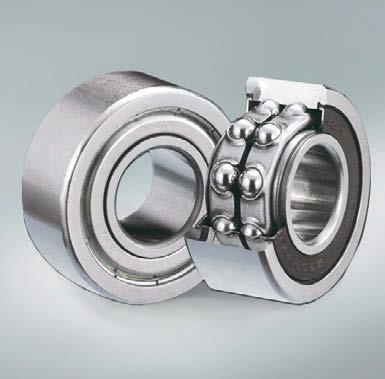

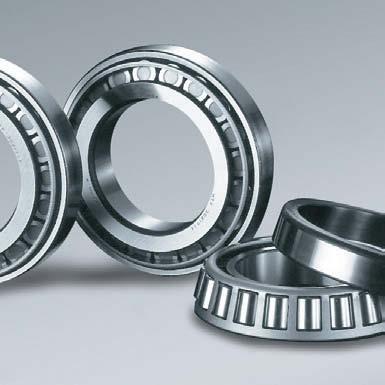

7 Kétsoros ferdehatásvonalú golyóscsapágyak A rendelkezésre álló sorozatok: / sorozat Acél vagy poliamid kosár Nyitott Acél porvédős ZZ vagy 2Z Tömített DDU vagy 2RS Kúpgörgős csapágy Inch & metrikus méretek Standard acél / cementált acél / HTF kezelés Rendelésre gyártott párosítások, távtartókkal NSK HPS Önbeálló golyóscsapágyak Nagy terhelhetőség Nagy határfordulatszám Nagy szilárdságú kosár Alacsony zaj és rezgésszint Ez a bemutató nem ad teljes áttekintést a szivattyúkban és a kompresszorokban felhasznált NSK csapágyakról. Amennyiben Önnek további csapágyakra van szüksége, akkor vegye fel a kapcsolatot az NSK céggel. CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ 7

8 Csapágymegoldások szivattyúkhoz NSK HPS Ferdehatásvonalú golyóscsapágy széria Gyűrűvándorlás mentes csapágy LNG szivattyú csapágy Centrifugál szivattyúk A csapágyak kiválasztása Hengergörgős csapágyak Ferdehatásvonalú golyóscsapágyak Kétsoros ferdehatásvonalú golyóscsapágyak Mélyhornyú golyóscsapágyak speciális: HR sorozat* Üzemelési körülmények Sebesség: 1500 ford/perc 3000 ford/perc Tengelyirányú és sugárirányú terhelések A csapágyakkal szemben támasztott követelmények Hosszú élettartam nagy tengelyirányú terhelés alatt Kicsi tengelyirányú szabad játék Dugattyús szivattyúk A csapágyak kiválasztása Hengergörgős csapágyak Speciális L-PPS kosár Kúpgörgős csapágyak P6X pontosság cementált acél Tűgörgős csapágyak Üzemelési körülmények Erős tengelyirányú és sugárirányú terhelés Közepes sebesség A csapágyakkal szemben támasztott követelmények Csökkentett szélességtűrés a pontos szereléshez Olaj-kompatibilitás a kosárral 8

9 Búvárszivattyúk A csapágyak kiválasztása Hengergörgős csapágyak Ferdehatásvonalú csapágyak Kétsoros ferdehatásvonalú csapágyak Mélyhornyú golyóscsapágyak speciális Gyűrűvándorlásmentes csapágyak* Üzemelési körülmények Függőleges tengely Tengelyirányú terhelés Nagy hőmérséklet-különbség a belső és a külső gyűrűk között A csapágyakkal szemben támasztott követelmények Tömítés hatékonysága A felső csapágy külsőgyűrű vándorlásának megakadályozása a házban LNG (cseppfolyós gáz) szivattyúk* A csapágyak kiválasztása Mélyhornyú golyóscsapágyak Ferdehatásvonalú csapágyak Üzemelési körülmények Sebesség: 1160 ford/perc 3600 ford/perc Gáz hőmérséklet: 196 C, maximálisan 0 C Főképpen tengelyirányú terhelés Nagyon gyenge kenőanyagellátás A csapágyakkal szemben támasztott követelmények Önkenés Korróziós ellenállás A kép a Nikkiso tulajdona * További információkat lásd a oldalakon CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ 9

10 Csapágymegoldások kompresszorokhoz Nagy terhelhetőségű hengergörgős csapágyak L-PPS kosárral Nagy terhelhetőségű NSK HPS ferdehatásvonalú golyós csapágyak L-PPS kosárral Olaj-befecskendezésű csavarkompresszor A csapágyak kiválasztása Hengergörgős csapágyak L-PPS kosárral* NSK HPS ferdehatásvonalú golyóscsapágyak L-PPS kosárral* Kúpgörgős csapágyak Tűgörgős csapágyak Üzemelési körülmények Közepes sebesség Nagy tengelyirányú és sugárirányú terhelések Olajkeringés A csapágyakkal szemben támasztott követelmények Speciális tengelyirányú & sugárirányú hézagok, a pontos rotormegvezetés biztosítására A speciális olajokkal kompatibilis műanyag kosár Olajmentes csavarkompresszor A csapágyak kiválasztása Hengergörgős csapágyak külső gyűrűn megvezetett sárgaréz kosárral, P6 vagy P5 pontossággal Ferdehatásvonalú golyóscsapágyak külső gyűrűn megvezetett sárgaréz kosárral, P6 vagy P5 pontossággal 4-poton érintkező golyóscsapágyak külső gyűrűn megvezetett sárgaréz kosárral, P6 pontossággal, csökkentett tengelyirányú hézaggal Üzemelési körülmények Nagy sebesség (0,7 M. d m n 1,4 M. d m n) Mérsékelt tengelyirányú és sugárirányú terhelések Olajbefecskendezéses kenés A csapágyakkal szemben támasztott követelmények Speciális tengelyirányú & sugárirányú hézagok, a pontos rotormegvezetés biztosítására Nagy teljesítmény magas fordulaton Hőállóság 10

11 Roots-fúvók A csapágyak kiválasztása Hengergörgős csapágyak Ferdehatásvonalú golyóscsapágyak Kétsoros ferdehatásvonalú golyóscsapágyak Mélyhornyú golyóscsapágyak Üzemelési körülmények Olajmentes Közepes és magas hőmérséklet Rezgések A csapágyakkal szemben támasztott követelmények Hosszú élettartam Hőállóság Dugattyú kompresszor A csapágyak kiválasztása Hengergörgős csapágyak Nagy kapacitású mélyhornyú golyóscsapágyak Tűgörgős csapágyak Speciális csapágy megoldások az olajmentes típusokhoz Üzemelési körülmények Nagy sugárirányú terhelés, amely váltakozó mozgással társul A csapágyakkal szemben támasztott követelmények Hosszú élettartam nehéz körülmények között * További információkat lásd a 20/21 oldalakon CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ 11

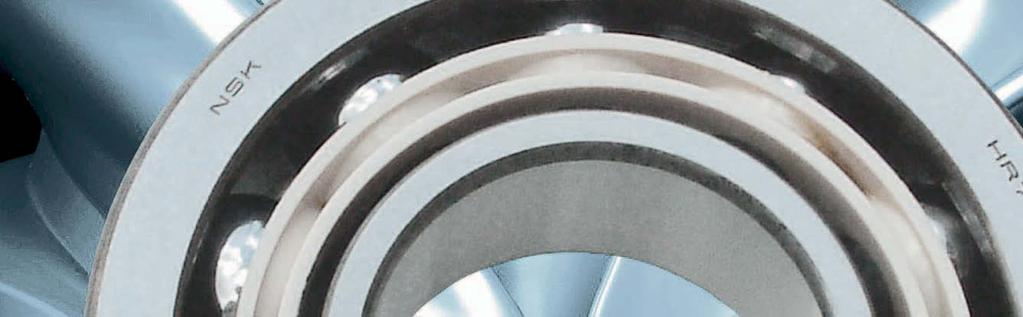

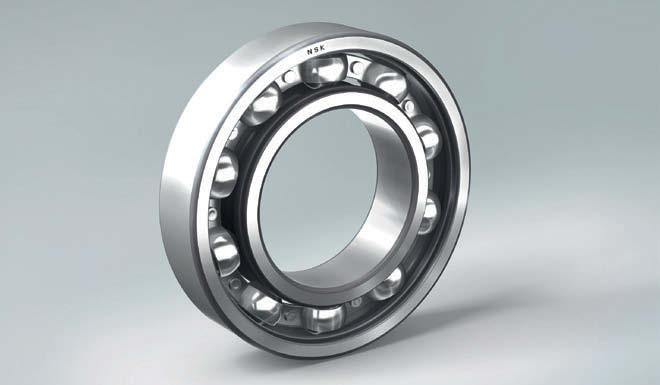

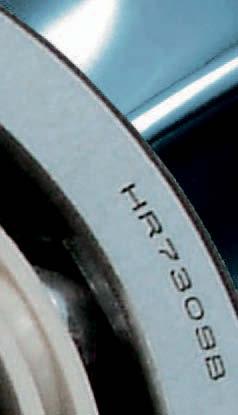

12 Speciális mélyhornyú golyóscsapágyak szivattyúkhoz Nagy terhelhetőségű mélyhornyú golyóscsapágyak A nagy terhelhetőségű golyóscsapágyak (HR sorozat) nagyobb gördülő elemekkel rendelkeznek, mint a standard mélyhornyú golyóscsapágyak. Ez tipikusan 7% 19%-os növekedést eredményez a dinamikus terhelési tartományban, a mérettől függően 22% 68%-os növekedést eredményez az ISO L 10 élettartamban. A HR sorozatú csapágyak nagyon nagy mértékben megnövelhetik a gépek élettartamát, vagy felhasználhatók a meglévő gépek méretének csökkentésére. Csapágy jelölés Példa: HR 6203 C3 Nagy terhelhetőségű változat Alap csapágyjel Radiális hézag Nagyobb gördülő elemek: A terhelhetőség megnövekedett Furat-átmérő (mm) Csapágyjel Új HR sorozat Alapterhelés (N) Standard Alapterhelés (N) C r növekmény Standard HR változat C r C 0r C r C 0r A standard HR sorozatok nyitott típusok. Porvédős és tömített változatok szintén gyártásra kerülnek. Vegyék fel a kapcsolatot az NSK céggel. 12

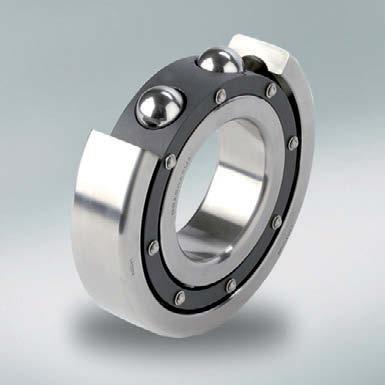

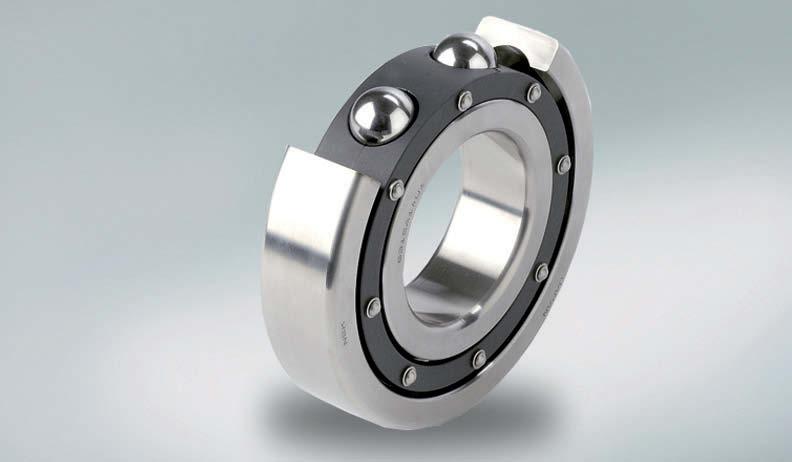

13 LNG (cseppfolyós gáz) szivattyú csapágyak Az LNG (cseppfolyós gáz) szivattyú csapágyakat alsó és felső támasztócsapágyként alkalmazzák a motor főtengelyén, amely az országúti tartálykocsiknak és tároló tartályoknak az LNG fogadására és kitöltésére használt speciális szivattyúkat hajtja meg. A 162 C-os cseppfolyós gázba (LNG) merülő csapágyak rendkívül alacsony hőmérsékletű folyadékot használnak fel kenőanyagként, amikor maximálisan 3600 ford/perc-es fordulatszámmal működnek. Csapágy jelölés Példa: 6315 H T35D C3 Alap csapágyjel Rozsdamentes acél Fluor tartalmú műanyag kosár Radiális hézag Ahhoz, hogy megbirkózzunk ezekkel a nehéz körülményekkel, az NSK cég kifejlesztett olyan mélyhornyú* golyóscsapágyakat,melyek speciális anyagok felhasználásával készülnek. A gyűrűket és a golyókat martenzites rozsdamentes acélból készítjük, hogy biztosítsuk a korrózióállóságot. A csapágy kosarát flour-gyantából készítjük, amely olyan anyag, amely különösen hasznos tulajdonságokkal rendelkezik, önkenő még nagyon alacsony hőmérsékleteken is. Ez nagyon jelentős, mivel üzemelés közben a kosár két darabból álló egység, amelyet speciális szegecsek tartanak össze tulajdonképpen vékony flourgyanta filmréteget szállít a tartó zsebtől a golyóhoz, és azután a futópálya felületéhez, fenntartva a jó kenési feltételeket. Az NSK cég LNG szivattyú-csapágyai meghosszabbítják az élettartamot ebben a nagy igényeket támasztó környezetben. Csapágy-szerkezet Rozsdamentes acél belső és külső gyűrűk Fluor tartalmú műanyag kosár Speciális Szegecs Rozsdamentes acél golyók * Néhány méret szintén rendelkezésre áll ferde hatásvonalú golyós csapágyakként. CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ 13

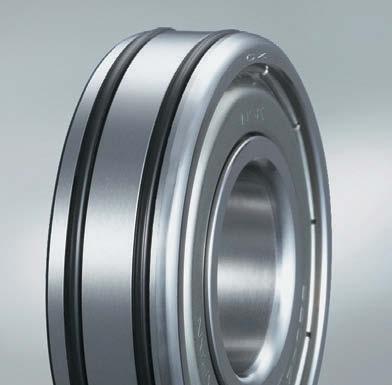

14 Speciális mélyhornyú golyóscsapágyak szivattyúkhoz Gyűrűvándorlásmentes csapágyak Az NSK cég bemutat egy új csapágy-sorozatot, amely nélkülözhetetlen a szivattyú szabad-végi csapágy-pozíciójában, és bármely olyan alkalmazásra, amely gyűrűvándorlási problémával rendelkezik. Az O-gyűrűs kompresszió különösen nagy mértékű gyűrűvándorlási ellenállással rendelkezik. Mivel a határoló méretek azonosak, a csapágyházakat nem kell újra megmunkálni, amikor a standard csapágy kicserélésre kerül. Ez az átalakítási költségek csökkenését eredményezi. Csapágy jelölés Példa: CX 6203 ZZ C3 Gyűrűvándorlás mentes csapágyak (O-gyűrűvel) Alap csapágyjel A tömítés típusa Radiális hézag 14 Csapágy-furat átmérő A csapágy külső átmérője Csapágyszélesség Csapágy terhelés mértéke Javasolt ház Csapágyjel d mm D mm B mm C r (N) C 0r (N) illesztés* Porvédő Súrlódó Nyitott típus lemezes típus tömítéses típus** CX CX-6200 ZZ DDU VV CX CX CX-6201 ZZ DDU VV CX CX CX-6202 ZZ DDU VV CX CX CX-6203 ZZ DDU VV CX CX CX-6204 ZZ DDU VV CX-6304 G6 vagy H CX CX-6205 ZZ DDU VV CX CX CX-6206 ZZ DDU VV CX-6306 Labirint tömítéses típus CX CX-6207 ZZ DDU VV CX CX CX-6208 ZZ DDU VV CX CX CX-6209 ZZ DDU VV CX-6309 * Bár az ajánlott illesztés a G6 vagy a H7, a G6 az előírt, amikor a feltételek előnyben részesítik a könnyű csapágy előfeszítést. ** Alacsony súrlódású tömítés rendelkezésre áll tömített csapágyakhoz. A részletekért vegyük fel a kapcsolatot az NSK céggel.

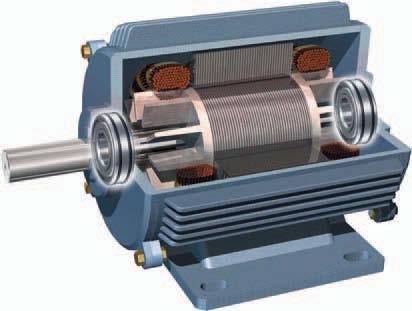

15 A gyűrűvándorlás mentes csapágy szerkezete Gyűrűvándorlási határ terheléses teszt (példa: 6204) Gyűrűvándorlási ellenállás, N O-gyűrű A gyűrűvándorlás mentes csapágy 500 A hagyományos csapágy (O-gyűrű nélkül) Csapágyház hézag (átmérőre vonatkoztatva) (µm) Alkalmazási példa Szivattyú motor csapágy 1. A gyűrűvándorlás mentes csapágyak szerkezete és teljesítménye A külső gyűrűn levő két horonyba szerelt O-gyűrűk összenyomása megnöveli a csúszás elleni védelmet. Semmilyen speciális megmunkálásra nincs szükség; a csapágyak felhasználhatók ugyanazzal a csapágyházzal, mint a standard csapágyak. A gyűrűvándorlási határ terhelési tesztjében minél jobban lecsökken a csapágyház hézag, annál nagyobb a javulás a gyűrűvándorlás megakadályozásában. Ez a külső gyűrűbe szerelt O-gyűrű összenyomódásának köszönhető. 2. A gyűrűvándorlás mentes csapágyak jellemzői és alkalmazásaik Megakadályozzák a gyűrűvándorlást Az O-gyűrű összenyomódása megakadályozza a gyűrűvándorlást. A csapágyház semmilyen speciális megmunkálására nincs szükség A csapágyak kicserélhetők, mivel a befoglaló méretek megegyeznek a standard csapágyakéval. Egyszerű a szerelés Egyszerű a szerelés, mivel a csapágyak laza tűréssel illeszthetők. Újra felhasználható csapágyház Nagyon kicsi kopás jelentkezik a ház furatának felületén, lehetővé téve az ilyen csapágyak beépítését a ház furatának felszabályozása után. A csapágyház alakja és méretei Az élletörés szöge Az élletörés mértéke 0.01D mm 3. A gyűrűvándorlás mentes csapágyak szerelésére vonatkozó megjegyzések A csapágyház alakja és méretei: a ház alakjának összhangban kell lenni a vázlattal. Javaslunk egy hornyot és egy élletörést, a élletörés szöge 15 és 30 között legyen, és a minimális mérete 0,01 x a csapágy külső átmérője legyen. További információk találhatók az NSK cég Gyűrűvándorlás mentes csapágyak című prospektusában. CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ 15

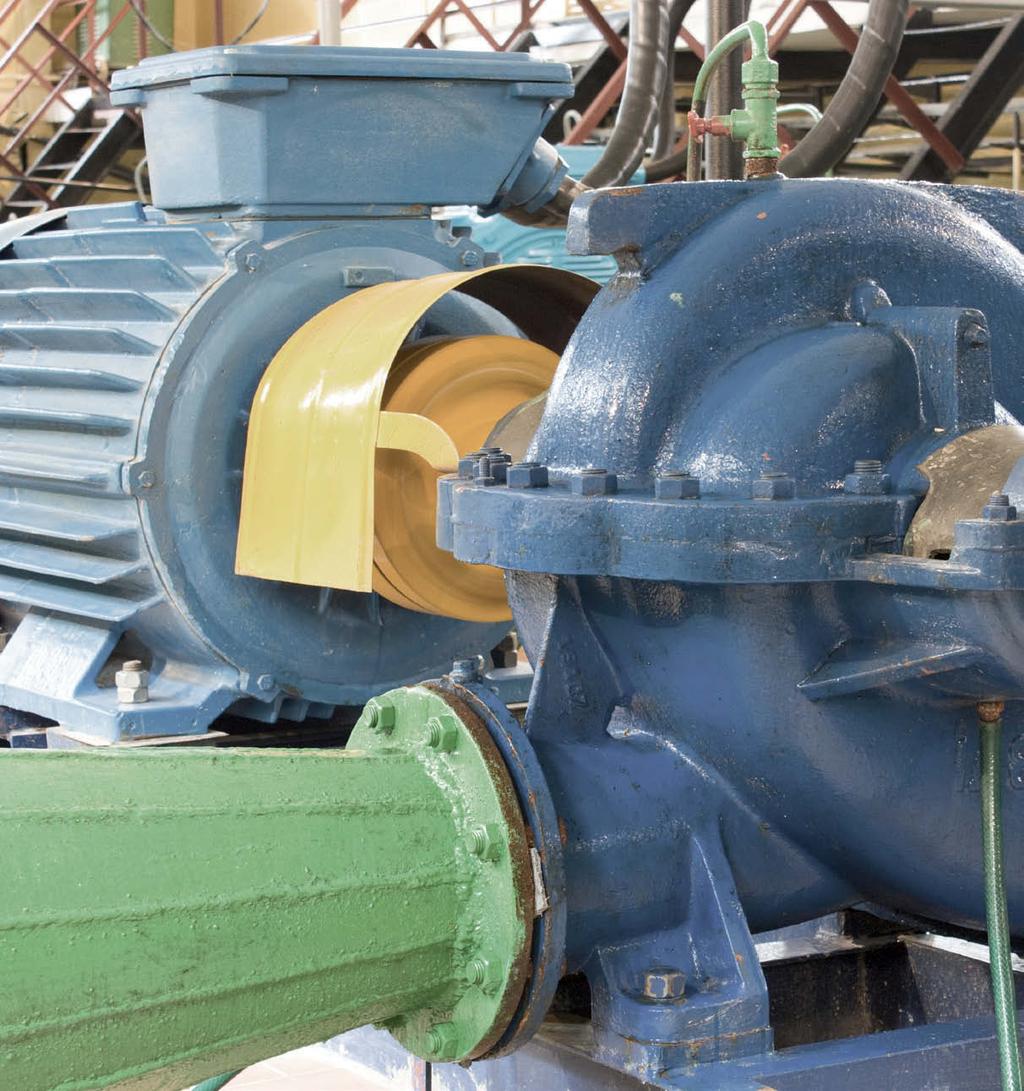

16 NSK HPS ferdehatásvonalú golyóscsapágyak Centrifugál szivattyú a szennyvízkezelő telepen A ferdehatásvonalú golyóscsapágyakat széles körben felhasználják a centrifugál szivattyúkban és a csavarkompresszorokban. Az új gépeket gyártók (OEM) keresik a sokkal kompaktabb beépítést a gépeikhez, amely a csapágyak növekedő terhelhetőségét segíti. Erre a válasz az új NSK HPS sorozatú ferdehatásvonalú golyóscsapágyak. 16

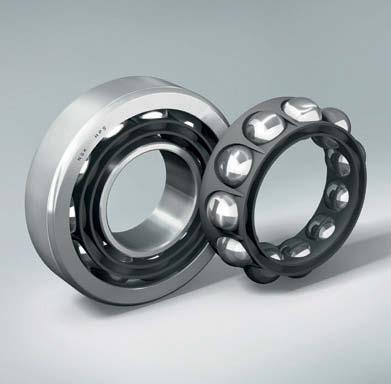

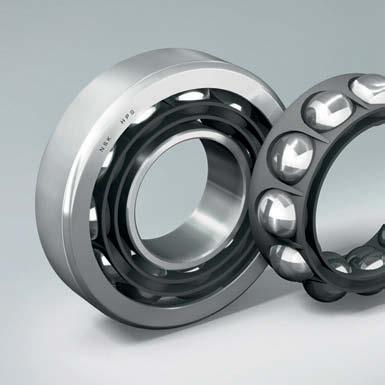

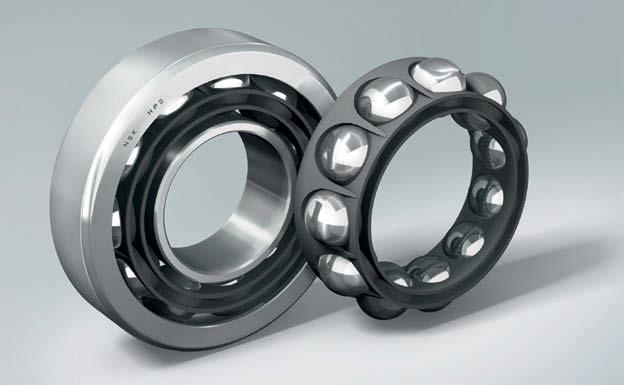

17 Állandóan fejlődő termékek nagyobb szilárdsággal és nagyobb pontossággal. Az NSK cég bemutatta a NSK HPS (nagy teljesítményű standard) ferdehatásvonalú golyóscsapágyait. Ezek a csapágyak teljes mértékben magukba foglalják az NSK cég világszínvonalú tervezésének, anyagainak és gyártástechnológiájának előnyeit, beállítva új standardot a csapágyakra vonatkozóan. Ez lehetővé teszi a kiváló teljesítményt minden olyan tulajdonságban, amelyet elvárhatunk a ferdehatásvonalú csapágyaktól: nagy sebesség, nagy terhelőképesség, kitűnő futási pontosság és nagy megbízhatóság. Az új NSK HPS ferdehatásvonalú golyóscsapágyak speciális tulajdonságai Nagy terhelhetőség: 5%-os növekedés, összehasonlítva az előző sorozattal. A tökéletesített acél tisztaságnak, az optimális belső tervezésnek és a gyártási folyamatnak köszönhetően, az NSK cég NSK HPS csapágyai nagyobb terhelési arányokat valósítanak meg, amely meghosszabbított élettartamot eredményez (maximálisan 18%), vagy lehetőség van a méret csökkentésére. Nagy fordulatszám: 15 20%-kal nagyobb, mint a hagyományos sorozatok esetében. A megengedhető sebesség 15 20%-kal megnövekedett a belső tervezésnek és a pontos gyártástechnológiának köszönhetően. Nagy pontosság: Tökéletesített méret és futási pontosság. Az új NSK HPS sorozatot P5-ös (ISO 5-ös osztályú) futási pontossággal, és P6-os (ISO 6-os osztályú) méret pontossággal gyártják. Univerzális párosítás: A standardban sorozatban mindegyik univerzális tervezéssel gyártott NSK HPS csapágyat párban, hármas vagy négyes összeépítésben lehet szerelni. Szoros tengelyirányú hézag /előfeszítési tűrés: μm tűrésig lehetőség van a pontos tengely-pozícionálásra. Három nagy teljesítményű kosár áll rendelkezésre T85: Poliamid 4-6, általános felhasználási célú alkalmazásokhoz T7: L-PPS (Lineáris polifenil szulfid - Linear Poly-Phenylene Sulphide), Az olaj-befecskendezésű csavarkompresszorokhoz MR: Forgácsolt sárgaréz (golyón megvezetett) a nagy megbízhatóságú alkalmazásokhoz (beleértve az API szivattyúkat is).. CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ 17

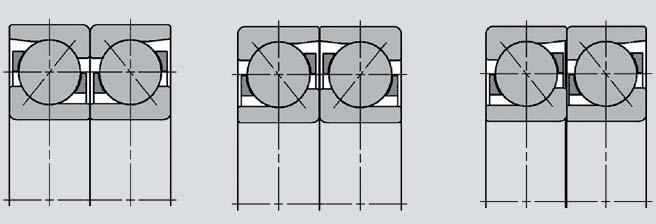

18 NSK HPS ferdehatásvonalú golyóscsapágyak Csapágy jelölés Példa: 7310 B EA T85 SU CNB Sorozat és furat szám Hatás szög: 40 Nagy terhelhetőség CNB: standard tengelyirányú hézag GA: könnyű előfeszítés Szimpla univerzális T85: poliamid kosár MR: golyón megvezetett sárgaréz kosár T7: L-PPS műanyag kosár Párosított, mért tengelyirányú hézag (µm) Furat-átmérő (mm) CNB GA Furat mérettől Furat méretig bezárólag min. max. min. max A DB és a DF párosításokhoz Különböző lehetséges párosítások: A NSK HPS csapágyak párosíthatók O elrendezésben (DB), valamint X elrendezésben (DF), illetve funkcionálisan egymást kiegészítő párként tandem elrendezésben (DT). O elrendezés (DB) X elrendezés (DF) tandem elrendezés (DT) 18

19 Csapágy jelölés Befoglaló-méretek (mm) Alapterhelés (N) Határfordulatszám d D B r (min) r 1 (min) C r C Or (min -1 ) 7201BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA BEA CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ 19

20 Speciális csapágyak csavarkompresszorokhoz Nagy terhelhetőségű hengergörgős csapágyak L-PPS kosárral Nagy terhelhetőségű NSK HPS ferdehatásvonalú golyóscsapágyak L-PPS kosárral csavarkompresszor csapágyak jellemzői L-PPS műanyag kosár: Ez a műanyag kosár különösen nagy hő- és kopásállóságot, kosár-szilárdságot és vegyi stabilitást biztosít. Ezek a tulajdonságok kicsit változnak még akkor is, ha a csapágy ki van téve kompresszor-olaj, hűtőanyag vagy ammóniagáz hatásának. Az L-PPS nagymértékben jobb, összehasonlítva a hagyományos poliamid kosár-anyaggal. Megnövekedett terhelhetőség: Az optimális csapágy belső tervezés az L-PPs műanyag kosárral társulva, nagyobb csapágy-terhelési arányt nyújt, amely megnövekedett fáradási élettartamot eredményez. Megnövekedett tengelyirányú terhelési határérték a ferdehatásvonalú csapágyak részére: A nagyobb terhelési mérték megnövekedett tengelyirányú terhelhetőséget eredményez. Megnövekedett kenési teljesítmény: Az optimalizált kosár a gördülő elemeken központosított, ami által lehetővé válik a nagyobb belső szabad tér, ez pedig a megnövekedett kenőanyag áramlást eredményezi. Csapágy jelölés (NSK HPS ferdehatásvonalú csapágyak) Példa: Sorozat és furatszám Hatás szög: 40 Nagy terhelhetőség 7310 B EA T7 SU CNB CNB: standard tengelyirányú hézag GA: könnyű előfeszítés Szimpla univerzális L-PPS műanyag kosár B Ez a csavarkompresszor specifikáció tartalmazza az összes NSK HPS jellemzőt, és az L-PPS «T7» kosarat. Tartomány: mm-es furat (7201BEA 7216BEA). r r Csapágy jelölés (nagy terhelhetőségű hengergörgős csapágyak) r 1 r r 1 Példa: NU 310 E T7 φ D φ d Csapágy tipus Sorozat és furatszám Nagy terhelhetőség L-PPS műanyag kosár Ez a csavarkompresszor specifikáció tartalmazza a nagy kapacitású tervezést, és az L-PPS «T7» kosarat. Tartomány: mm-es furat (NU204ET7 NU2320ET7). 20

21 A kosár anyagjellemzői Anyag Nylon 66 Nylon 46 L-PPS Jellemzők Standard kosár anyag A magas kristályosodási arány különösen nagy hőmérséklet szilárdságot nyújt Különösen nagy a hő-ellenállása Nagyobb a hő-ellenállása, mint a nylon 46-os anyagé Nagyon nagymértékben ellenáll az olajnak és a vegyi anyagoknak Kopásálló Jó a méretstabilitása Standard fokozat Üvegszálat tartalmaz Üvegszálat tartalmaz Üvegszálat tartalmaz Műanyag olvadáspontja 262 C 290 C 280 C A hőellenállásra vonatkozó célzónák Hosszantartó, folyamatos használat Rövid időtartamú használat Nylon 66 Nylon 46 Lineáris polietilén szulfid (L-PPS) Üzemelési hőmérséklet ( C) Az L-PPS kosár anyag teljesítőképessége Szilárdsági tartósság, % L-PPS Ellenállása a kompresszor olajjal szemben Nylon 66 A tesztelés időtartama, óra Szakítószilárdság kompresszor olaj 150 C-on Szilárdsági tartósság, % L-PPS A tesztelés időtartama, óra Hőellenállás Hőellenállás 180 C-on Nylon 66 Szilárdsági tartósság, % L-PPS Nylon A tesztelés időtartama, óra 80 Ellenállása a hajtóműolajjal szemben Szakítószilárdság hajtóműolaj 180 C-on Kopás mértéke, μm HBSC1 L-PPS Kopásállóság (µm) Nylon 66 A tesztelés időtartama, óra CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ 21

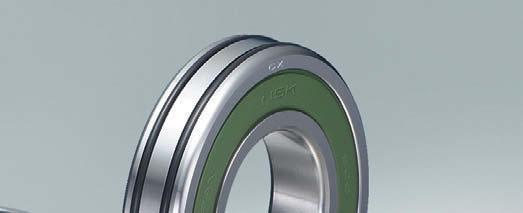

22 Esettanulmányok Csapágymegoldások szivattyúk és kompresszorok részére A gyűrűvándorlás megakadályozása búvárszivattyúk csapágyaiban A búvárszivattyúkat széles körben használják olyan sokféle alkalmazásban, mint a konstrukció, a szennyvizek kezelése, a bányászat a mezőgazdaság és az általános iparágak. A legtöbb búvárszivattyú egy függőleges tengelyű villamos meghajtású motorból áll, amely közvetlenül csatlakozik a munkakerékhez. Ezeknél szükséges, hogy hosszú időszakokban dolgozzanak, minimális karbantartás mellett. Csapágyelrendezés Az alsó részen elhelyezkedő csapágy általában egy kétsoros ferdehatásvonalú golyóscsapágy, vagy egy pár ferde hatásvonalú csapágy. Ez visszahat a szivattyúzott folyadék által generált tengelyirányú terhelésre és sugárirányú terhelésre. A csapágy erősen terhelt, és pontosan ki kell választani, hogy a megcélzott élettartamot elérje. A felső részen elhelyezkedő szabad csapágy általában mélyhornyú golyóscsapágy. Ez könnyű sugárirányú terhelést vesz fel. C3 hézagot használnak általában a villamos motor hőtermelésének köszönhető hézagcsökkenés kompenzálására. A gyűrűvándorlás jelensége a felső részen elhelyezkedő csapágyakon A csekély mértékben terhelt felső részen elhelyezkedő csapágynak elméletileg hosszú élettartammal kell, hogy rendelkezzen. Azonban az élettartamát néha nagymértékben lecsökkenti a gyűrűvándorlás. A könnyű sugárirányú terhelés és a laza illesztés a csapágyházban eredményezheti a gyűrűvándorlást a külső gyűrű és a ház között. A gyűrűvándorlás egy olyan jelenség, ahol relatív elmozdulás (csúszás) jelentkezik az illesztett felületek között. A csúszás csiszolást eredményez a csapágy gyűrűjének a felületén, esetenként ez berágódással és kopással is társul. Az NSK megoldás Az NSK cég gyűrűvándorlás mentes csapágyai többet ajánlanak fel: az integrált dupla O-gyűrűjűkkel jobb csúszás megakadályozást nyújtanak. Ezek a búvárszivattyúkat gyártók részére a következő előnyöket biztosítják: Nagyon jó csúszás megakadályozás. Egyszerű szerelés. A csúszásmentes csapágyakat laza ház furat tűréssel lehet illeszteni. A ház újra felhasználható, mivel nagyon kicsi kopás jelentkezik a burkolat furatán. Költségcsökkentés. A szivattyú gyártóknak nincs szükségük a horony megmunkálására a ház furatában, és behelyezni saját O-gyűrűjüket. Hagyományos búvárszivattyú Felső csapágy Alsó csapágy O-gyűrű Hiba kiküszöbölése Az egyik népszerű óvintézkedés, amelyet a szivattyúgyártók alkalmaznak az, hogy egy gyűrűszerű hornyot munkálnak meg a burkolat furatában, és belehelyeznek O-gyűrűt. Az O-gyűrű megakadályozza a csúszást a csapágy külső átmérője és a burkolat között. Gyűrűvándorlás mentes csapágy 22

23 Ammóniával üzemelő hűtők csavarkompresszorai A hűtőkompresszorokat speciálisan a légkondicionálókhoz, hőszivattyúkhoz és az ipari hűtőközegekhez tervezték. A hűtőkompresszorokat kimondottan úgy tervezték, hogy egy ipari hűtő vagy légkondicionáló rendszer (HVAC) központi részét képezzék. Ezek a hűtési ciklus beépített alkotórészeit képezik, amelyben a hűtést végző gázok ciklikusan elpárolognak és kondenzálódnak. A hűtőkompresszoroknak három fő típusa van: csiga, csavar és dugattyú. Csapágy elrendezés A csavar hűtőkompresszorok két rotort foglalnak magukba, egymásba illesztve. A gáz belép a bemeneti oldalon, és fokozatosan összenyomásra kerül a csavarvonal mentén. Az összenyomott gáz a kimeneti nyíláson keresztül távozik. A bemenetnél egy hengergörgős csapágyat használnak fel mindkét rotoron amely a sugárirányú terhelést veszi fel. A kimenetnél egy hengergörgős csapágyat használnak fel, szintén a sugárirányú terheléshez. Azonban ezt kombinálták egy ferdehatásvonalú golyóscsapágy készlettel, amely felveszi az összenyomással társuló nagy tengelyirányú terhelést. Az olyan közönséges hűtőközeg gázok, mint a klórozott fluórozott szénhidrogének (Chlorofluorocarbons CFCs) most már betiltott anyagok. Az új kompresszorokat lágy freonokkal (Hydrochlorofluorocarbons HCFCs) vagy hidrogénfluorkarbonokkal (Hydrofluorocarbons HFCs) működtetik. A globális felmelegedés és az ózonréteg csökkenésének problémája vezeti az olyan természetes hűtőközegek felhasználását, mint a széndioxid (CO 2 ) vagy az ammónia (NH 3 ). adalékanyagokat tartalmazhatnak), az ammónia szintén rendelkezik mellékhatással a poliamidra. A kosár gyors öregedése következik be, valamint a szilárdság csökken, amely a kosár meghibásodásához vezethet. A sárgaréz kosarak korróziós töredezést mutatnak, amikor érintkezésbe kerülnek az ammóniával. A múltban az öntöttvasból készített kosarakat használták fel az ammóniával működő kompresszorokhoz. Az öntöttvas kosarak jó eredményeket mutatnak, de nem népszerűek, és nagyon költségesek. Az NSK megoldás A csavar hűtőkompresszorokhoz az NSK cég felajánlja az L-PPS kosarát úgy a hengergörgős csapágyakhoz, mint a ferde hatásvonalú csapágyakhoz. Az L-PPS kosár kitűnő hő- és kopás ellenállással, kosárszilárdsággal, valamint vegyi stabilitási jellemzőkkel rendelkezik, amelyek kicsit változnak, még akkor is, ha kompresszor olaj, hűtőközeg vagy ammóniagáz hatásának vannak kitéve. Tipikus hűtő - csavarkompresszor Meghibásodás a kosarakkal kapcsolatban az ammónia használatánál Amikor hűtőközegként ammóniát használunk fel, akkor a kenőanyagként használt olajnak keverednie kell az ammóniával. Ezért szintetikus olajakra van szükség. Az olyan poliamid kosarak, amelyek teljesen népszerűek a csavarkompresszorok csapágyaiban nem alkalmasak, amikor az üzemelés 70 C felett történik szintetikus olajokkal (amelyek CSAPÁGYAK SZIVATTYÚKHOZ ÉS KOMPRESSZOROKHOZ 23
