M710e Felhasználói és hardverkarbantartási kézikönyv

Átírás

1 M710e Felhasználói és hardverkarbantartási kézikönyv Géptípusok (Energy Star): 10UQ, 10UR, 10VB és 10VC

2 Megjegyzés: A jelen információk felhasználása, illetve a kapcsolódó termékek használata előtt feltétlenül olvassa el a következő útmutatókat: Útmutató fontos termékinformációk és A. függelék Megjegyzések oldalszám: 47. Első kiadás (február 2018) Copyright Lenovo KORLÁTOZOTT JOGOKRA VONATKOZÓ FIGYELMEZTETÉS: Ha az adatok vagy szoftverek a GSA (General Services Administration) irányelveinek megfelelő szerződés alapján kerültek átadásra, akkor a használatnak, sokszorosításnak vagy nyilvánosságra hozatalnak a GS-35F számú szerződés szerint kell történnie.

3 Tartalom 1. fejezet Áttekintés Elölnézet Hátulnézet Alaplap Géptípusok és modellcímkék fejezet Jellemzők fejezet A számítógép zárai Számítógép borítójának lezárása Kensington stílusú kábelzár felszerelése Kábelzár felhelyezése fejezet Hardverelemek cseréje Teendők a hardverelemek cseréje előtt A CRU-k és az FRU-k megtalálása A függőleges állvány cseréje A tápkábel cseréje A számítógép borításának eltávolítása Az előlap cseréje Optikai meghajtó cseréje A tárolómeghajtó cseréje Kártyaolvasó cseréje A belső hangszóró cseréje A világító piros pont cseréje Tápegység-szerelvény cseréje A borító jelenléti kapcsolójának cseréje Az M.2 tárolómeghajtó cseréje A korongelem cseréje Memóriamodul cseréje PCI Express-kártya cseréje Hűtőborda és ventilátor szerelvény cseréje A mikroprocesszor cseréje Az alaplap cseréje Az alkatrészcsere befejezése A. függelék Megjegyzések B. függelék Védjegyek Copyright Lenovo 2018 i

4 ii M710e Felhasználói és hardverkarbantartási kézikönyv

5 1. fejezet Áttekintés Ez a fejezet a számítógéppel kapcsolatos alapvető információkat tartalmazza. Elölnézet Megjegyzés: A számítógépmodell némiképp eltérhet az illusztráción láthatótól. 1. ábra Elölnézet 1 Optikai meghajtó kiadó/bezáró gombja 2 Optikai meghajtó állapotát jelző fény 3 Belső hangszóró (választható) 4 Tárolómeghajtó állapotát jelző fény 5 Kártyaolvasóhely (választható) 6 Tápellátás jelzőfénye 7 Főkapcsoló 8 Mikrofoncsatlakozó 9 Fejhallgató-csatlakozó 10 USB 3.1 Gen 1-csatlakozók (2) 11 Világító piros pont Copyright Lenovo

6 1 Optikai meghajtó kiadó/bezáró gombja Ezzel a gombbal lehet kinyitni az optikai meghajtót. Miután a lemezt a tálcára helyezte, a kiadó/ bezáró gomb megnyomásával lehet bezárni a tálcát. 2 Optikai meghajtó állapotát jelző fény A jelzőfény világít, ha az optikai meghajtó használatban van. 3 Belső hangszóró (választható) Segítségével fejhallgató vagy mikrofonos fejhallgató nélkül hallgathatja a számítógép által lejátszott hangokat. 4 Tárolómeghajtó állapotát jelző fény A jelzőfény világít, ha a tárolómeghajtó használatban van. 5 Kártyaolvasóhely (választható) A támogatott memóriakártya adatainak olvasására szolgál. 6 Tápellátás jelzőfénye Ha a számítógép be van kapcsolva, a jelzőfény világít. 7 Főkapcsoló A számítógép bekapcsolására szolgál. Ha a számítógépet nem tudja kikapcsolni és nem tudja leállítani az operációs rendszert, akkor a kikapcsoláshoz nyomja meg, és legalább négy másodpercig tartsa lenyomva a főkapcsolót. 8 Mikrofoncsatlakozó Mikrofon csatlakoztatására szolgál. A mikrofon segítségével hangfelvételeket készíthet, esetleg beszédfelismerő szoftverrel használhatja a számítógépet. 9 Fejhallgató-csatlakozó Fejhallgató csatlakoztatására szolgál. 10 USB 3.1 Gen 1-csatlakozó USB-kompatibilis eszköz csatlakoztatására szolgál. Az optimális adatátvitel érdekében az USB 3.1- kompatibilis eszközöket USB 3.1-csatlakozókhoz csatlakoztassa, ne USB 3.0- vagy USB 2.0- csatlakozókhoz. 11 Világító piros pont Ha a számítógép be van kapcsolva, a jelzőfény világít. 2 M710e Felhasználói és hardverkarbantartási kézikönyv

7 Hátulnézet Megjegyzés: A számítógépmodell némiképp eltérhet az illusztráción láthatótól. 2. ábra Hátulnézet 1 Audio vonal-ki csatlakozó 2 DisplayPort -kimeneti csatlakozó 3 VGA kimeneti csatlakozó 4 USB 2.0 csatlakozók (2) 5 USB 3.1 Gen 1-csatlakozók (2) 6 Tápkábel csatlakozó 7 Soros csatlakozó 8 Ethernet-csatlakozó 9 Kábelzár nyílásai (2) 10 Lakatfül 11 Biztonsági zár nyílása 12 Soros csatlakozó (választható) 13 PCI-Express-kártyahely 1 Audio vonalkimeneti csatlakozó Audiojelek küldésére szolgál a számítógépről a külső eszközök (pl. aktív sztereó hangszórók, fejhallgatók vagy multimédia billentyűzetek) felé. Ha sztereórendszert vagy más külső rögzítőeszközt 1. fejezet. Áttekintés 3

8 szeretne csatlakoztatni, akkor kösse össze kábellel az eszköz audió vonalbemeneti csatlakozóját és a számítógép audió vonalkimeneti csatlakozóját. Megjegyzés: Ha a számítógép audió vonalkimeneti csatlakozóval és mikrofonos fejhallgatóhoz/ fejhallgatóhoz használatos csatlakozóval egyaránt rendelkezik, akkor a fej- vagy fülhallgatókhoz, illetve a mikrofonos fejhallgatókhoz mindig az utóbbi csatlakozót használja. A fejhallgató csatlakozója nem támogatja a mikrofonos fejhallgató mikrofonját. 2 DisplayPort csatlakozó A csatlakozóval video- vagy audiojelek küldhetők a számítógépről egy másik hang- vagy videoeszközre (például nagy teljesítményű monitorra). 3 VGA-kimeneti csatlakozó A csatlakozón keresztül videojelek küldhetők a számítógépről egy másik videoeszközre (például monitorra). 4 USB 2.0-csatlakozó USB 2.0-csatlakozót használó eszköz csatlakoztatására szolgál. 5 USB 3.1 Gen 1-csatlakozó USB-kompatibilis eszköz csatlakoztatására szolgál. Az adatátvitel akkor lesz optimális, ha az USB 3.1 Gen 1-eszközöket USB 3.1- vagy USB 3.1 Gen 1-csatlakozóhoz csatlakoztatja, nem pedig USB 2.0- csatlakozóhoz. 6 Tápkábel csatlakozója Ezen keresztül csatlakoztathatja a tápkábelt a számítógéphez a tápellátás érdekében. 7 Soros csatlakozó Külső modem, soros nyomtató vagy egyéb, soros csatlakozót használó eszköz csatlakoztatására szolgál. 8 Ethernet-csatlakozó Hálózati elérést biztosító Ethernet-kábel csatlakoztatására szolgál. 9 Kábelzár nyílásai Kábelzár rögzítésére szolgál. 10 Lakatfül Lakat rögzítésére szolgál. 11 Biztonsági zár nyílása Kensington stílusú kábelzár rögzítésére szolgál. 12 Soros csatlakozó (választható) Külső modem, soros nyomtató vagy egyéb, soros csatlakozót használó eszköz csatlakoztatására szolgál. 4 M710e Felhasználói és hardverkarbantartási kézikönyv

9 13 PCI-Express-kártyahely A számítógép működési teljesítményét javító PCI Express-kártyák csatlakoztatására szolgál. A területen lévő csatlakozók a számítógépmodelltől függően eltérhetnek. Alaplap Megjegyzés: A további összetevők leírása: Elölnézet oldalszám: 1 és Hátulnézet oldalszám: ábra Alaplap 1 Mikroprocesszor-foglalat 2 Mikroprocesszor ventilátor csatlakozója 3 Memóriahely (DIMM1) 4 Memóriahely (DIMM2) 5 Korongelem 6 6 tűs tápcsatlakozó 7 Belső hangszóró csatlakozója 8 Világító piros pont csatlakozója 9 SATA 3.0 csatlakozó 10 M.2 tárolómeghajtó helye 11 Párhuzamos csatlakozó 12 Soros (COM2) csatlakozó 13 SATA tápcsatlakozó 14 SATA 3.0 csatlakozó 15 Kártyaolvasó csatlakozója 16 PCI Express x16 grafikus kártyahely 17 Borító jelenlétét figyelő kapcsoló csatlakozója (Behatolásjelző csatlakozója) 18 PCI Express x1 kártyahely 1. fejezet. Áttekintés 5

10 Géptípusok és modellcímkék A típus- és modellcímke alapján azonosítható a számítógép. Amikor segítséget kér a Lenovo vállalattól, a támogatási szakember a típus és a modell alapján azonosítja a számítógépet, és így gyorsabban tud segíteni. A géptípust és modellt jelző címke a számítógép tetején, a jelzett helyen található. 4. ábra Géptípusok és modellcímkék 6 M710e Felhasználói és hardverkarbantartási kézikönyv

11 2. fejezet Jellemzők Tápegység 180 wattos automata feszültségérzékelős tápegység Tárolómeghajtók 3,5 hüvelykes tárolómeghajtó 2,5 hüvelykes tárolómeghajtó Videós funkciók A beépített grafikus kártya a következőket támogatja: - DP-kimeneti csatlakozó - VGA kimeneti csatlakozó A választható, különálló grafikus kártya speciális hangzást és bővített funkciókat biztosít. Audiofunkciók A beépített hangkártya a következőket támogatja: - Audio vonal-ki csatlakozó - Fejhallgató-csatlakozó - Belső hangszóró (választható) - Mikrofoncsatlakozó A választható, különálló hangkártya speciális hangélményt és bővített hangfunkciókat biztosít. Bemenet/kimenet (I/O) szolgáltatások Audiocsatlakozók (audió vonalkimeneti, mikrofon- és fejhallgató-csatlakozó) Kártyaolvasóhely (választható) Képernyő-csatlakozók (VGA-kimeneti csatlakozó) Ethernet csatlakozó Soros csatlakozók USB csatlakozók Bővítés Kártyaolvasóhely Memóriahelyek Optikai meghajtó PCI Express x1 kártyahely PCI Express x16 grafikus kártyahely Tárolómeghajtó-bővítőhely Hálózati szolgáltatások Ethernet LAN Copyright Lenovo

12 Méretek Szélesség: mm (3,9 hüvelyk) Magasság: mm (10,8 hüvelyk) Mélység: mm (11,9 hüvelyk) Tömeg (csomagolás nélkül) Maximális konfiguráció a szállításkor: 4,2 kg (11,3 font) 8 M710e Felhasználói és hardverkarbantartási kézikönyv

13 3. fejezet A számítógép zárai Ez a fejezet a számítógép lezárására szolgáló, a számítógép biztonságát szolgáló eszközökről nyújt tájékoztatást. Számítógép borítójának lezárása A számítógép borításának lezárásával megakadályozhatja, hogy illetéktelenek hozzáférjenek a számítógép belsejéhez. A számítógép lakatfüllel van felszerelve, így a borítás nem vehető le, ha le van lakatolva. 5. ábra Számítógép borítójának lezárása Copyright Lenovo

14 Kensington stílusú kábelzár felszerelése A Kensington stílusú kábelzárral padhoz, asztalhoz vagy más, rögzített tárgyhoz kapcsolhatja a számítógépet. A kábelzár a biztonsági zár nyílásához csatlakozik a számítógép hátulján. A kiválasztott típustól függően a kábelzár kulccsal vagy számkombinációval használható. A kábelzár a számítógép borítását nyitó gombokat is zárolja. Ez ugyanaz a zártípus, mint amit számos noteszgéphez is használnak. Ilyen kábelzárat közvetlenül is rendelhet a Lenovo vállalattól keressen a Kensington kifejezésre a következő webhelyen: 6. ábra Kensington stílusú kábelzár felszerelése 10 M710e Felhasználói és hardverkarbantartási kézikönyv

15 Kábelzár felhelyezése A kábelzárral a számítógéphez rögzíthetők az eszközök (például a billentyűzet vagy az egér) kábelei, így biztonságban tudhatja a tartozékokat. A kábelzár a kábelzár nyílásaihoz csatlakozik, a számítógép hátulján. A kábelzár felhelyezéséhez tegye a következőket: 1. Illessze a kapcsot 1 a kábelzár nyílásába Húzza át a lezárni kívánt kábeleket a kábelzáron található bemélyedéseken. 3. Nyomja be a kapcsot 2 a kábelzár nyílásába 3, amíg az a helyére nem pattan. 7. ábra Kábelzár felhelyezése 3. fejezet. A számítógép zárai 11

16 12 M710e Felhasználói és hardverkarbantartási kézikönyv

17 4. fejezet Hardverelemek cseréje Ez a fejezet a számítógép hardvereinek cseréjét ismereti. Teendők a hardverelemek cseréje előtt Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el ezt a szakaszt, illetve az Útmutató fontos termékinformációk című részt. Teendők a hardverelemek cseréje előtt megjegyzések Csak a Lenovo által szállított számítógép-összetevőket használjon. Tartozék beszerelésekor vagy cseréjekor használja fel a jelen, valamint a tartozékkal szállított útmutatóban található információkat. A Lenovo a világ legtöbb részén megköveteli a meghibásodott CRU-k visszaküldését. A visszaküldésre vonatkozó információkat a CRU-val együtt, vagy néhány nappal annak megérkezése után kapja kézhez. Statikus elektromosságra érzékeny eszközök kezelése Ne nyissa ki az új alkatrészt tartalmazó, statikus elektromosság ellen védő csomagolást, amíg ki nem szereli a meghibásodott alkatrészt, és nem áll készen az új alkatrész beépítésére. A statikus elektromosság bár ártalmatlan az emberre komoly meghibásodásokat okozhat a számítógép alkatrészeiben és funkcióiban. Amikor kiegészítőket és egyéb számítógép-alkotórészeket kezel, legyen elővigyázatos, hogy elkerülje a statikus elektromosság okozta meghibásodásokat: Korlátozza mozgását. A mozgása statikus elektromosságot generálhat Ön körül. Mindig óvatosan kezelje a kiegészítőket és az egyéb számítógép-alkotórészeket. A PCI/PCIekártyákat, a memóriamodulokat, az alaplapokat és a mikroprocesszorokat az élüknél fogja meg. Soha ne érintse a szabadon lévő áramköri részeket. Akadályozza meg, hogy mások megérinthessék a kiegészítőket és az egyéb számítógépalkotórészeket. Legalább két másodpercre érintse hozzá a védőcsomagolást a bővítőhely fémkeretéhez, vagy más, festetlen fémfelülethez a számítógépen. Ez az új alkatrész telepítése vagy cseréje előtt csökkenti a csomagolástól és az Ön testétől eredő statikus elektromosságot. Ha lehetséges, akkor az új alkatrészt a statikus elektromosság ellen védő csomagolásból kivéve letevés nélkül azonnal szerelje be a számítógépbe. Amikor erre nincs lehetőség, helyezze a csomagolást sima felületre, és tegye rá a csomagra az alkatrészt. Ne tegye rá az alkatrészt a számítógép borítására vagy más fémfelületre. A CRU-k és az FRU-k megtalálása A vásárló által cserélhető egységek (CRU) olyan számítógép-alkatrészek, amelyeket a felhasználó is kicserélhet vagy újabb típusra fejleszthet. A CRU-nak két típusa van: saját beszerelésű és választható beszerelésű. Saját beszerelésű CRU-k: A saját beszerelésű CRU-kat a felhasználók is könnyedén beszerelhetik. Az ilyen CRU-k lehetnek különállóak, reteszes rögzítésűek, de előfordulhat, hogy egy vagy két Copyright Lenovo

18 csavar tartja őket. Saját beszerelésű CRU például a billentyűzet, az egér és az USB eszközök. A saját beszerelésű CRU-k cseréje a felhasználó feladata. Választható beszerelésű CRU-k: A választható beszerelésű CRU-k kezeléséhez bizonyos műszaki felkészültségre és egyszerű szerszámokra például csavarhúzóra lehet szükség. Ezek a CRU-k a számítógép különálló részén találhatók. Ezeket az összetevőket általában kettőnél több csavarral rögzített takarólemez rejti. Az adott CRU-hoz a csavarok és a panel eltávolítása után lehet hozzáférni. A választható beszerelésű CRU-kat a felhasználó, vagy a jótállási időszak alatt a Lenovo szervizszakembere is eltávolíthatja vagy beszerelheti. Az FRU-k (szakember által cserélhető egységek) olyan számítógép-alkatrészek, amelyeket képzett szerelő frissíthet vagy cserélhet ki. Az FRU-kra vonatkozó részletes információk (például az alkatrészek száma vagy a támogatott számítógépmodellek) a következő webhelyen találhatók: Megjegyzések: A következő alkatrészek választható beszerelésű CRU-k: 1, 5, 6, 7, 8, 9, 12, 13, 16, 17, 18, 19, 21 és 26. A 4 és a 20 számú alkatrész saját beszerelésű CRU. A többi alkatrész szakember által cserélhető egység. Az alábbi összetevők némelyike választható. Ha az alábbiakban nem említett összetevőt szeretne kicserélni, lépjen kapcsolatba a Lenovo szakértőjével. A Lenovo támogatási szolgáltatásának a telefonszámai a következő helyen találhatók: 14 M710e Felhasználói és hardverkarbantartási kézikönyv

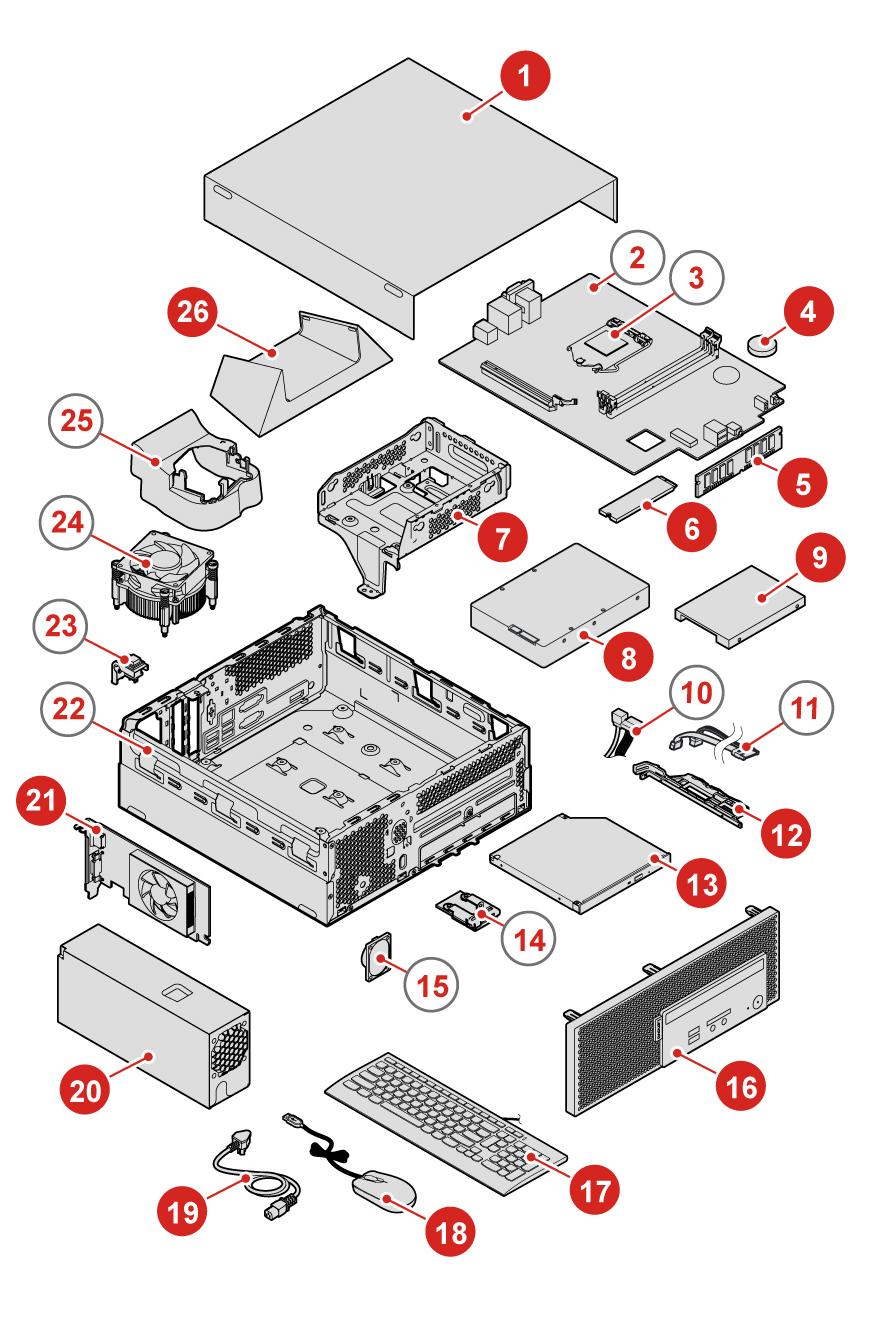

19 8. ábra A CRU-k és az FRU-k megtalálása 1 A számítógép borítása 2 Alaplap 3 Mikroprocesszor 4 Korongelem 5 Memóriamodul 6 M.2 tárolómeghajtó 7 Tárolómeghajtó kerete 8 3,5 hüvelykes tárolómeghajtó 9 2,5 hüvelykes tárolómeghajtó 10 Tárolómeghajtó kábele 11 Optikai meghajtó kábele 12 Optikai meghajtó kerete 13 Optikai meghajtó 14 Kártyaolvasó 4. fejezet. Hardverelemek cseréje 15

20 15 Belső hangszóró 16 Előlap 17 Billentyűzet 18 Egér 19 Tápkábel 20 Tápegység-szerelvény 21 PCI Express-kártya 22 Ház 23 Borító jelenléti kapcsoló 24 Hűtőborda és ventilátor szerelvény 25 Ventilátor légterelő 26 Függőleges állvány A függőleges állvány cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki a tápkábeleket az elektromos csatlakozókból, és húzzon ki minden kábelt a számítógépből. 3. Cserélje ki a függőleges állványt. 9. ábra A függőleges állvány eltávolítása 16 M710e Felhasználói és hardverkarbantartási kézikönyv

21 10. ábra A függőleges állvány felszerelése 4. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 45. A tápkábel cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki a tápkábeleket az elektromos csatlakozókból, és húzzon ki minden kábelt a számítógépből. 3. Cserélje ki a tápkábelt. 4. fejezet. Hardverelemek cseréje 17

22 11. ábra A tápkábel eltávolítása 12. ábra A tápkábel beszerelése A számítógép borításának eltávolítása Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. Vigyázat! A számítógép borításának felnyitása előtt kapcsolja ki a számítógépet, és várjon pár percet, hogy lehűljön a gép. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 18 M710e Felhasználói és hardverkarbantartási kézikönyv

23 2. Húzza ki a tápkábeleket az elektromos csatlakozókból, és húzzon ki minden kábelt a számítógépből. 3. Nyissa ki a számítógép borítását rögzítő zárakat. 4. Távolítsa el a számítógép borítását. 13. ábra A számítógép borításának eltávolítása 5. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 45. Az előlap cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Az előlap cseréje. 4. fejezet. Hardverelemek cseréje 19

24 14. ábra Az előlap eltávolítása 15. ábra Az előlap felszerelése 3. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 45. Optikai meghajtó cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Vegye le az előlapot. Lásd: Az előlap cseréje oldalszám: M710e Felhasználói és hardverkarbantartási kézikönyv

25 3. Húzza ki a jel- és tápkábelt az optikai meghajtóból. 4. Cserélje ki az optikai meghajtót. 16. ábra Optikai meghajtó eltávolítása 17. ábra Optikai meghajtó keretének kiszerelése 4. fejezet. Hardverelemek cseréje 21

26 18. ábra Optikai meghajtó keretének felszerelése 19. ábra Optikai meghajtó beszerelése 5. Csatlakoztassa a jel- és tápkábelt az új optikai meghajtóhoz. 6. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. A tárolómeghajtó cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Vegye le az előlapot. Lásd: Az előlap cseréje oldalszám: Távolítsa el az optikai meghajtót. Lásd: Optikai meghajtó cseréje oldalszám: Húzza ki a jel- és a tápkábelt a tárolómeghajtóból. 22 M710e Felhasználói és hardverkarbantartási kézikönyv

27 5. Távolítsa el a tárolómeghajtó keretét. 20. ábra A tárolómeghajtó-keret kiszerelése 6. Cserélje ki a tárolómeghajtót. 3,5 hüvelykes tárolómeghajtó 21. ábra A 3,5 hüvelykes tárolómeghajtó eltávolítása 4. fejezet. Hardverelemek cseréje 23

28 22. ábra A 3,5 hüvelykes tárolómeghajtó beszerelése 2,5 hüvelykes tárolómeghajtó 23. ábra A 2,5 hüvelykes tárolómeghajtó eltávolítása 24 M710e Felhasználói és hardverkarbantartási kézikönyv

29 24. ábra A 2,5 hüvelykes tárolómeghajtó beszerelése 7. Szerelje be a tárolómeghajtó keretét. 25. ábra Tárolómeghajtó keretének felszerelése 8. Csatlakoztassa a jel- és tápkábelt az új tárolómeghajtóhoz. 9. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. Kártyaolvasó cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Vegye le az előlapot. Lásd: Az előlap cseréje oldalszám: Távolítsa el az optikai meghajtót. Lásd: Optikai meghajtó cseréje oldalszám: Távolítsa el a tárolómeghajtó keretét. Lásd: A tárolómeghajtó cseréje oldalszám: Húzza le a kártyaolvasó kábelét az alaplapról. 4. fejezet. Hardverelemek cseréje 25

30 6. Cserélje ki a kártyaolvasót. 26. ábra A kártyaolvasó keretének eltávolítása 27. ábra Kártyaolvasó kiszerelése 28. ábra Kártyaolvasó beszerelése 26 M710e Felhasználói és hardverkarbantartási kézikönyv

31 29. ábra A kártyaolvasó keretének beszerelése 7. Csatlakoztassa az új kártyaolvasó kábelét az alaplaphoz. 8. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. A belső hangszóró cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Vegye le az előlapot. Lásd: Az előlap cseréje oldalszám: Távolítsa el az optikai meghajtót. Lásd: Optikai meghajtó cseréje oldalszám: Távolítsa el a tárolómeghajtó keretét. Lásd: A tárolómeghajtó cseréje oldalszám: Húzza le a belső hangszóró kábelét az alaplapról. 6. Cserélje ki a belső hangszórót. 30. ábra Belső hangszóró kiszerelése 4. fejezet. Hardverelemek cseréje 27

32 31. ábra Belső hangszóró beszerelése 7. Dugja be a helyére az új belső hangszóró kábelét az alaplapon. 8. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. A világító piros pont cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Vegye le az előlapot. Lásd: Az előlap cseréje oldalszám: Távolítsa el az optikai meghajtót. Lásd: Optikai meghajtó cseréje oldalszám: Távolítsa el a tárolómeghajtó keretét. Lásd: A tárolómeghajtó cseréje oldalszám: Húzza ki a világító piros pont kábelét az alaplapból. 6. Cserélje ki a világító piros pontot. 32. ábra A világító piros pont borításának eltávolítása 28 M710e Felhasználói és hardverkarbantartási kézikönyv

33 33. ábra A világító piros pont eltávolítása 34. ábra A világító piros pont beszerelése 35. ábra A világító piros pont borításának felszerelése 7. Csatlakoztassa az új világító piros pont kábelét az alaplaphoz. 8. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: fejezet. Hardverelemek cseréje 29

34 Tápegység-szerelvény cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. Annak ellenére, hogy a tápkábel kihúzása után nincs mozgó alkatrész a számítógépben, a következő figyelmeztetések betartása szükséges a megfelelő biztonság és az Underwriters Laboratories (UL) tanúsítvány érdekében. Vigyázat! Soha ne vegye le a tápegység vagy más olyan alkatrész borítóját, amelyiken a következő címkét találja. Veszélyes feszültség, áram vagy energiaszint van jelen az olyan alkotórészekben, amelyeken ez a címke látható. Az ilyen alkotórészek nem tartalmaznak javítható alkatrészeket. Ha úgy véli, probléma van az ilyen alkatrészekkel, akkor forduljon szakemberhez. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Vegye le az előlapot. Lásd: Az előlap cseréje oldalszám: Távolítsa el az optikai meghajtót. Lásd: Optikai meghajtó cseréje oldalszám: Távolítsa el a tárolómeghajtó keretét. Lásd: A tárolómeghajtó cseréje oldalszám: Húzza ki a tápegységszerelvény kábelét az alaplapból. 6. Cserélje ki a tápegységszerelvényt. 36. ábra Tápegység-szerelvény kiszerelése 30 M710e Felhasználói és hardverkarbantartási kézikönyv

35 37. ábra Tápegység-szerelvény beszerelése 7. Csatlakoztassa az új tápegységszerelvény kábelét az alaplaphoz. 8. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. A borító jelenléti kapcsolójának cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Távolítsa el a PCI Express-kártyát. Lásd: PCI Express-kártya cseréje oldalszám: Húzza le a borító jelenléti kapcsolójának kábelét az alaplapról. 4. Cserélje ki a borítás jelenléti kapcsolóját. 38. ábra A borító jelenléti kapcsolójának eltávolítása 4. fejezet. Hardverelemek cseréje 31

36 39. ábra A borító jelenléti kapcsolójának beszerelése 5. Csatlakoztassa a borítás új jelenléti kapcsolójának a kábelét az alaplaphoz. 6. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. Az M.2 tárolómeghajtó cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Vegye le az előlapot. Lásd: Az előlap cseréje oldalszám: Távolítsa el az optikai meghajtót. Lásd: Optikai meghajtó cseréje oldalszám: Távolítsa el a tárolómeghajtó keretét. Lásd: A tárolómeghajtó cseréje oldalszám: Cserélje ki az M.2 tárolómeghajtót. 40. ábra A csavar eltávolítása 32 M710e Felhasználói és hardverkarbantartási kézikönyv

37 41. ábra Az M.2 tárolómeghajtó eltávolítása 42. ábra Az M2. tárolómeghajtó beszerelése 43. ábra Hajtsa be az M.2 tárolómeghajtó csavarját 6. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: fejezet. Hardverelemek cseréje 33

38 A korongelem cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. A számítógép olyan speciális memóriával rendelkezik, amely tárolja a dátumot, az időt és a beépített alkatrészek (például a párhuzamos csatlakozókiosztás) beállításait (a konfigurációkat). Az információk megőrzését a számítógép kikapcsolása után korongelem biztosítja. Normális esetben a korongelem semmiféle töltést vagy karbantartást sem igényel az élettartama alatt, azonban nem tart örökké. Ha a korongelem meghibásodik, akkor a dátum, idő és a konfigurációs információk (a jelszavakat is beleértve) elvesznek. Ezt a számítógép bekapcsolásakor megjelenő hibaüzenet fogja jelezni. A korongelem cseréjéhez szükséges lépések, 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Vegye le az előlapot. Lásd: Az előlap cseréje oldalszám: Távolítsa el az optikai meghajtót. Lásd: Optikai meghajtó cseréje oldalszám: Távolítsa el a tárolómeghajtó keretét. Lásd: A tárolómeghajtó cseréje oldalszám: Cserélje ki a korongelemet. 44. ábra A korongelem eltávolítása 34 M710e Felhasználói és hardverkarbantartási kézikönyv

39 45. ábra A korongelem eltávolítása 46. ábra A korongelem behelyezése 4. fejezet. Hardverelemek cseréje 35

40 47. ábra A korongelem behelyezése 6. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. A korongelem leselejtezéséről a Biztonsági és jótállási kézikönyv Lítium korongelemmel kapcsolatos megjegyzés című részében olvashat. Memóriamodul cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. Ha a számítógép egy memóriamodul használatát támogatja, a modult a DIMM 1-foglalatba helyezze. Ha a számítógéphez két memóriamodul használható, az első memóriamodult a DIMM 1- memóriahelyre, a másodikat pedig a DIMM 2-foglalatba szerelje be. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Vegye le az előlapot. Lásd: Az előlap cseréje oldalszám: Távolítsa el az optikai meghajtót. Lásd: Optikai meghajtó cseréje oldalszám: Távolítsa el a tárolómeghajtó keretét. Lásd: A tárolómeghajtó cseréje oldalszám: Cseréljen ki egy memóriamodult. 36 M710e Felhasználói és hardverkarbantartási kézikönyv

41 48. ábra Memóriamodul kiszerelése 49. ábra A memóriamodul beszerelése 6. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. PCI Express-kártya cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Cserélje ki a PCI Express-kártyát. 4. fejezet. Hardverelemek cseréje 37

42 50. ábra PCI Express-kártya kiszerelése Megjegyzés: Ha a kártyát retesz rögzíti, akkor a retesz látható módon történő megnyomásával 1 oldja ki a reteszt. Ezután óvatosan távolítsa el a kártyát a foglalatból. 51. ábra A PCI Express-kártya beszerelése 38 M710e Felhasználói és hardverkarbantartási kézikönyv

43 52. ábra A PCI Express-kártya beszerelése 3. Cserélje ki a PCI Express-kártyát. 4. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. Hűtőborda és ventilátor szerelvény cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Távolítsa el a légterelő csövet. 53. ábra Légterelő kiszerelése 3. Húzza le a hűtőborda és a ventilátor szerelvény kábelét az alaplapról. 4. Cserélje ki a hűtőbordát és a ventilátorszerelvényt. 4. fejezet. Hardverelemek cseréje 39

44 54. ábra A hűtőborda és a ventilátor szerelvény kiszerelése 55. ábra A hűtőborda és a ventilátorszerelvény beszerelése 5. Csatlakoztassa az új hűtőborda és a ventilátorszerelvény kábelét az alaplaphoz. 40 M710e Felhasználói és hardverkarbantartási kézikönyv

45 6. Szerelje be a légterelő csövet. 56. ábra A légterelő cső beszerelése 7. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. A mikroprocesszor cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. Vigyázat! A hűtőborda és a mikroprocesszor forró lehet. A számítógép borításának felnyitása előtt kapcsolja ki a számítógépet, és várjon pár percet, hogy lehűljön a gép. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Szerelje ki a hűtőbordát és a ventilátor szerelvényt. Lásd: Hűtőborda és ventilátor szerelvény cseréje oldalszám: Húzza ki az alaplaphoz csatlakoztatott összes kábelt. 4. Cserélje ki a mikroprocesszort. Megjegyzések: A saját gépében található mikroprocesszor és annak foglalata eltérhet az itt látható változattól. Csak a mikroprocesszor oldalait érintse! Ne érintse meg az alul található aranyozott érintkezőket! Ne tegyen semmit a mikroprocesszor foglalatára, amíg az szabadon van. A foglalat érintkezőit tisztán kell tartani. 4. fejezet. Hardverelemek cseréje 41

46 57. ábra A tartó kioldása 58. ábra A foglalat kifordítása 59. ábra A mikroprocesszor kiszerelése 42 M710e Felhasználói és hardverkarbantartási kézikönyv

47 60. ábra Mikroprocesszor beszerelése 61. ábra A foglalat lefelé fordítása 4. fejezet. Hardverelemek cseréje 43

48 62. ábra A tartó rögzítése 5. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. Az alaplap cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a számítógép borítását. Lásd: A számítógép borításának eltávolítása oldalszám: Vegye le az előlapot. Lásd: Az előlap cseréje oldalszám: Távolítsa el az optikai meghajtót. Lásd: Optikai meghajtó cseréje oldalszám: Távolítsa el a tárolómeghajtó keretét. Lásd: A tárolómeghajtó cseréje oldalszám: Távolítsa el a kártyaolvasót. Lásd: Kártyaolvasó cseréje oldalszám: Távolítsa el a memóriamodult. Lásd: Memóriamodul cseréje oldalszám: Távolítsa el a PCI Express-kártyát. Lásd: PCI Express-kártya cseréje oldalszám: Szerelje ki a hűtőbordát és a ventilátor szerelvényt. Lásd: Hűtőborda és ventilátor szerelvény cseréje oldalszám: Távolítsa el a mikroprocesszort. Lásd: A mikroprocesszor cseréje oldalszám: Jegyezze meg a kábel vezetési útját és kapcsolódási helyét, és húzzon ki minden kábelt az alaplapból. Lásd: Alaplap oldalszám: M710e Felhasználói és hardverkarbantartási kézikönyv

49 11. Cserélje ki az alaplapot. Megjegyzések: Az alábbi ábrán lévő számok csak a csavarok helyét jelzik, nem a csavarok eltávolítási vagy rögzítési sorrendjét. Az alaplapot óvatosan, az oldalainál fogja meg. 63. ábra Az alaplap eltávolítása 12. Szerelje vissza az eltávolított alkatrészeket. A csere befejezéséről a következő részben olvashat: Az alkatrészcsere befejezése oldalszám: 45. Az alkatrészcsere befejezése Miután befejezte az összes alkatrész beszerelését vagy cseréjét, tegye vissza a számítógép borítását, és dugja vissza a kábeleket. A számítógép borításának visszahelyezéséhez és a kábelek újracsatlakoztatásához hajtsa végre a következő lépéseket: 1. Győződjön meg arról, hogy az összes alkatrészt megfelelően beszerelte, és sem szerszám, sem kiesett csavar nem maradt a számítógép belsejében. 2. A számítógép borításának visszahelyezése előtt győződjön meg arról, hogy a kábelek elvezetése megfelelő. A kábeleket tartsa távol a pántoktól és a számítógépház oldalától, hogy ne zavarják Önt, miközben visszaszereli a számítógép borítását. 4. fejezet. Hardverelemek cseréje 45

50 3. Szerelje vissza a számítógép borítását. 64. ábra Számítógép borításának visszahelyezése 4. Állítsa fel a számítógépet. 5. Ha van valamilyen lezáró eszköz, akkor zárja le vele a számítógépet. 6. Csatlakoztassa újra a külső kábeleket és tápkábeleket a számítógép megfelelő csatlakozóihoz. 46 M710e Felhasználói és hardverkarbantartási kézikönyv
