P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

Átírás

1 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU) Géptípusok (MT): 30C1 (Energy Star), 30C2 (Energy Star) és 30C3 (Energy Star)

2 Megjegyzés: A jelen információk felhasználása, illetve a kapcsolódó termékek használata előtt feltétlenül olvassa el a következő útmutatót: Útmutató fontos termékinformációk. Negyedik kiadás (május 2018) Copyright Lenovo 2017, KORLÁTOZOTT JOGOKRA VONATKOZÓ FIGYELMEZTETÉS: Ha az adatok vagy szoftverek a GSA (General Services Administration) irányelveinek megfelelő szerződés alapján kerültek átadásra, akkor a használatnak, sokszorosításnak vagy nyilvánosságra hozatalnak a GS-35F számú szerződés szerint kell történnie.

3 Tartalom 1. fejezet A termék áttekintése Elölnézet Hátulnézet Alaplap Géptípusok és modellcímkék fejezet I/O doboz Áttekintés Az I/O doboz használata fejezet Egyéb eszközök csatlakoztatása Kensington stílusú kábelzár felszerelése Tiny-In-One monitor csatlakoztatása fejezet Szolgáltatások fejezet Hardverelemek cseréje Teendők a hardverelemek cseréje előtt Statikus elektromosságra érzékeny eszközök kezelése A cserélhető alkatrészek megismerése A CRU-k cseréje A billentyűzet vagy a vezeték nélküli billentyűzet cseréje Az egér vagy a vezeték nélküli egér cseréje A hálózati adapter cseréje A függőleges állvány cseréje A VESA-szerelőkeret cseréje A külső optikai meghajtó cseréje A külső I/O doboz cseréje A hálózati adapter keretének cseréje A számítógép borításának eltávolítása A tárolómeghajtó cseréje A belső hangszóró cseréje Az alsó borítás cseréje A memóriamodul cseréje Az M.2 tárolómeghajtó cseréje Az alkatrészcsere befejezése A. függelék Megjegyzések Védjegyek Copyright Lenovo 2017, 2018 i

4 ii P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

5 1. fejezet A termék áttekintése Ez a fejezet a számítógéppel kapcsolatos alapvető információkat tartalmazza. Elölnézet Megjegyzés: A számítógépmodell némiképp eltérhet az illusztráción láthatótól. 1 Tápellátás jelzőfénye 2 Főkapcsoló 3 Tárolómeghajtó működését jelző fény 4 Mikrofoncsatlakozó 5 Fejhallgató-csatlakozó 6 USB 3.0 csatlakozó 7 Always On USB 3.0 csatlakozó 8 Világító piros pont Always On USB 3.0 csatlakozó USB 2.0 vagy USB 3.0 csatlakozást igénylő eszközök (például billentyűzet, egér, lapolvasó, nyomtató vagy PDA) csatlakoztatására szolgál. Ha a hálózati adapter csatlakoztatva van, akkor is feltöltheti az automatikusan észlelt eszközöket, amikor a számítógép hibernált vagy kikapcsolt állapotban van. Fejhallgató-csatlakozó Fejhallgató vagy mikrofonos fejhallgató csatlakoztatására szolgál. Világító piros pont Ha a számítógép be van kapcsolva, a jelzőfény világít. Mikrofoncsatlakozó Mikrofon csatlakoztatására szolgál. A mikrofon segítségével hangfelvételeket készíthet, esetleg beszédfelismerő szoftverrel használhatja a számítógépet. Copyright Lenovo 2017,

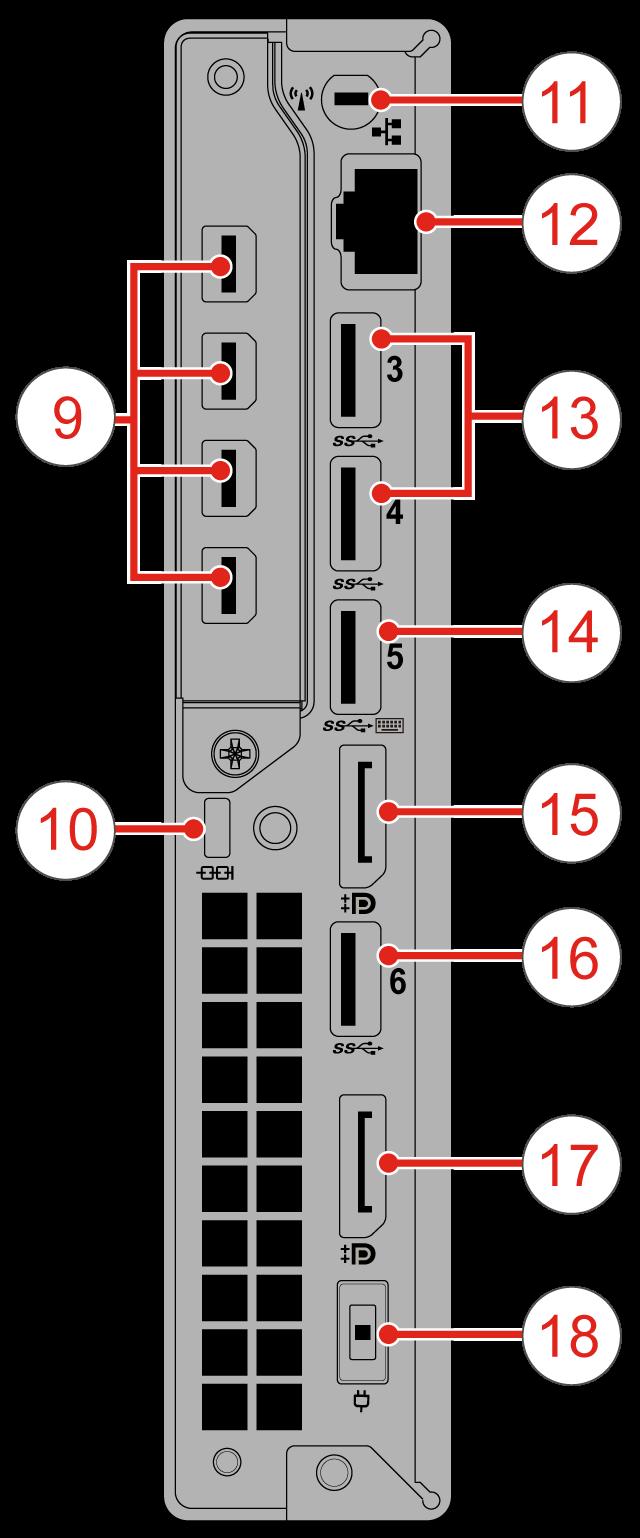

6 Főkapcsoló A számítógép bekapcsolására szolgál. Ha a számítógépet nem tudja kikapcsolni és nem tudja leállítani az operációs rendszert, akkor a kikapcsoláshoz nyomja meg, és legalább négy másodpercig tartsa lenyomva a főkapcsolót. Tápellátás jelzőfénye Ha a számítógép be van kapcsolva, a jelzőfény világít. Tárolómeghajtó működését jelző fény A jelzőfény világít, ha a tárolómeghajtó használatban van. USB 3.0-csatlakozó USB-kompatibilis eszköz (például USB-billentyűzet, -egér, -lapolvasó, -nyomtató vagy -kéziszámítógép (PDA)) csatlakoztatására szolgál. Az optimális adatátvitel érdekében az USB 3.0- csatolóval kompatibilis eszközöket az USB 3.0-csatlakozókhoz csatlakoztassa, ne az USB 2.0- csatlakozókhoz. Hátulnézet Megjegyzés: A számítógépmodell némiképp eltérhet az illusztráción láthatótól. 1. ábra Hátulnézet 9 Mini DisplayPort -csatlakozók (4) (választható) 10 Biztonsági zár nyílása 11 WIFI antenna nyílása 12 Ethernet-csatlakozó 13 USB 3.0 csatlakozók (2) 14 USB 3.0 csatlakozó 15 DisplayPort csatlakozó 16 USB 3.0 csatlakozó 17 DisplayPort csatlakozó 18 Hálózati adapter csatlakozója DisplayPort csatlakozó 2 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

7 Audio- és videojelek küldésére és fogadására szolgál. Ehhez a csatlakozóhoz kompatibilis hangvagy videóeszköz (pl. nagy teljesítményű monitor) csatlakoztatható. Ethernet csatlakozó Hálózati elérést biztosító Ethernet-kábel csatlakoztatására szolgál. Mini DisplayPort-csatlakozó Audio- és videojelek küldésére és fogadására szolgál. Ehhez a csatlakozóhoz kompatibilis hangvagy videóeszköz (pl. nagy teljesítményű monitor) csatlakoztatható. A csatlakozó a számítógéptípustól függően eltérő lehet. Hálózati adapter csatlakozója Ezen keresztül csatlakoztathatja a tápellátást biztosító hálózati adaptert a számítógéphez. Biztonsági zár nyílása Kensington stílusú kábelzár rögzítésére szolgál. USB 3.0-csatlakozó USB 2.0- vagy USB 3.0-csatlakozót használó eszköz csatlakoztatására szolgál. WIFI antenna nyílása Ide lehet felszerelni a hátsó WIFI antenna kábelcsatlakozóját, amellyel csak néhány típus rendelkezik. A hátsó WIFI antenna a hátsó WIFI antenna kábelcsatlakozójához csatlakozik. Alaplap Megjegyzés: A további összetevők leírása: Elölnézet oldalszám: 1 és Hátulnézet oldalszám: ábra Az alaplapon található alkatrészek 1 1. soros csatlakozó 2 2. soros csatlakozó 3 USB 3.0 csatlakozó 4 Tárolómeghajtó ventilátorának csatlakozója 5 Mikroprocesszor-foglalat 6 Korongelem 7 Világító piros pont csatlakozója 8 Belső hangszóró csatlakozója 1. fejezet. A termék áttekintése 3

8 9 Rendszerventilátor csatlakozója 10 Speciális hangszóró csatlakozója 11 SATA-tárolómeghajtó csatlakozója 12 M.2 Wi-Fi-kártyahely 13 PCI Express-grafikus kártya helye 14 Memóriahely (DIMM1) 15 Memóriahely (DIMM2) meghajtóhely M.2 tárolómeghajtóhoz meghajtóhely M.2 tárolómeghajtóhoz Géptípusok és modellcímkék A típus- és modellcímke azonosítja a számítógépet. Amikor segítséget kér a Lenovótól, a támogatási szakember a típus és a modell alapján azonosítja a számítógépet, és így gyorsabban tud szolgáltatást nyújtani. A géptípust és modellt jelző címke a számítógép oldalán található, a jelzett helyen. 3. ábra Géptípusok és modellcímkék 4 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

9 2. fejezet I/O doboz Áttekintés Megjegyzés: A számítógépmodelltől függően az I/O doboz választható összetevő lehet. 4. ábra Az I/O doboz áttekintése 1 USB 2.0 csatlakozók (2) 2 Soros csatlakozó (választható) 3 USB 2.0 csatlakozók (2) 4 USB 3.0 csatlakozók (2) 5 USB 3.0-csatlakozó (a számítógéphez csatlakoztatáshoz) Az I/O doboz használata Ha I/O dobozt használ a ThinkStation mini számítógéppel, akkor ügyeljen a következőkre: Az I/O doboz maximum 5 amper áramerősséget támogat. Javasoljuk, hogy az I/O dobozhoz csak alacsony áramfelvételű eszközöket csatlakoztasson; a nagy áramfelvételű eszközöket közvetlenül a ThinkStation mini számítógéphez csatlakoztassa, így az eszközök hatékonyabban működnek majd. Az I/O doboz USB 2.0-, illetve USB 3.0-csatlakozója 500 ma, illetve 900 ma erősségű áramot biztosít. Ha a nagy áramfelvételű tárolómeghajtót csak egy USB-csatlakozóhoz csatlakoztatja, akkor előfordulhat, hogy a rendszer nem ismeri fel az eszközt. A tárolómeghajtót az I/O doboz két USBcsatlakozójához csatlakoztathatja. A soros csatlakozó nem támogatja az üzem közbeni cserét. A rendszer működése közben ne csatlakoztasson semmilyen eszközt a csatlakozóhoz, és ne is távolítson el semmilyen eszközt. Copyright Lenovo 2017,

10 Az I/O doboz csatlakozói külön-külön nem engedélyezhetők és nem tilthatók le. Az I/O doboz csatlakozóinak engedélyezéséhez vagy letiltásához engedélyezze, vagy tiltsa le a számítógép hátulján lévő USB-csatlakozókat. Az I/O doboz segítségével a számítógép az I/O doboz csatlakozóihoz csatlakoztatott eszközökkel is felébreszthető készenléti módból. 6 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

11 3. fejezet Egyéb eszközök csatlakoztatása Kensington stílusú kábelzár felszerelése A Kensington stílusú biztonsági kábelzár segítségével a számítógépet iskolapadhoz, asztalhoz vagy egyéb, nem rögzített elemhez kapcsolhatja. A kábelzár a biztonsági zár nyílásához csatlakozik a számítógép hátulján. A kiválasztott típustól függően a kábelzár kulccsal vagy számkombinációval használható. A kábelzár a számítógép borítását nyitó gombokat is zárolja. Ez ugyanaz a zártípus, mint amit számos noteszgéphez is használnak. Ilyen kábelzárat közvetlenül a Lenovótól is rendelhet; keressen a Kensington kifejezésre a következő webhelyen: 5. ábra Kensington stílusú kábelzár Tiny-In-One monitor csatlakoztatása Megjegyzés: Ha Tiny-In-One (TIO) monitort csatlakoztat a P320 Tiny számítógéphez, a géphez tartozó 135 W-os hálózati adaptert használja. Ha a P320 Tiny számítógép TIO monitorhoz csatlakozik, alapértelmezés szerint a saját beépített grafikus kártyáját használja. A számítógép a TIO monitor főkapcsolójával be- és kikapcsolható. A TIO monitorhoz csatlakoztatott egyéb eszközök úgy működnek, mintha a számítógéphez csatlakoznának. Ha az elsődleges videókijelzőhöz a beépített helyett a különálló grafikus kártyát szeretné használni, hajtsa végre a következő lépéseket: 1. Kapcsolja be vagy indítsa újra a számítógépét. 2. A Windows elindulása előtt nyomja le többször egymás után az F1 billentyűt vagy az Fn+F1 billentyűkombinációt (a billentyűzet beállításaitól függően), hogy elinduljon a Setup Utility program. Ha van beállított BIOS-jelszó, akkor adja meg, amikor a rendszer kéri. 3. Keresse meg a Select Active Video almenüt, és válassza a PEG lehetőséget. Ezután az F10 billentyűvel mentse a változtatásokat, majd lépjen ki. Copyright Lenovo 2017,

12 4. A megfelelő hardverkulccsal csatlakoztassa a különálló grafikus kártya számítógépen lévő csatlakozóját a TIO monitor DisplayPort- vagy HDMI-csatlakozójához. 5. A TIO monitor módváltó gombjának megnyomásával váltson TIO módról DP vagy HDMI módra. Ha a számítógépet különálló grafikus kártyával használja, a TIO monitor főkapcsolójával csak a TIO monitor kapcsolható be vagy ki. A TIO monitorhoz csatlakoztatott egyéb eszközök nem működnek úgy, mintha a számítógéphez csatlakoznának. TIO monitorok támogatott modelljei: Tiny-in-One 23 (MT: 10DQ) Tiny-in-One 22 (MT: 10LK) Tiny-in-One 24 (MT: 10LL) TIO22Gen3 (MT: 10R1) TIO22Gen3Touch (MT: 10R0) TIO24Gen3 (MT: 10QY) TIO24Gen3Touch (MT: 10QX) 8 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

13 4. fejezet Szolgáltatások Tápegység 135 wattos automata feszültségérzékelős tápegység Tárolómeghajtók Maximum három tárolómeghajtó Megjegyzés: Ha a számítógépben különálló grafikus kártya van, a számítógép legfeljebb két tárolómeghajtó használatát támogatja. Videós funkciók A beépített grafikus kártya a következőket támogatja: DisplayPort-csatlakozók A választható, különálló grafikus kártya speciális megjelenítési lehetőségeket és jobb képminőséget biztosít, illetve támogatja a következő típusú csatlakozókat: Mini DisplayPort-csatlakozók Audiofunkciók A beépített hangkártya a következőket támogatja: Speciális hangszóró (választható) Fejhallgató-csatlakozó Belső hangszóró Mikrofoncsatlakozó Bemenet/kimenet (I/O) szolgáltatások Audiocsatlakozók (mikrofon- és fejhallgató) DisplayPort-csatlakozók Ethernet csatlakozó Soros csatlakozók (választható) USB csatlakozók Bővítés Külső I/O doboz (választható) Külső optikai meghajtó doboza (választható) Memóriahelyek M.2 tárolómeghajtók foglalata PCI Express-grafikus kártya helye Hálózati szolgáltatások Ethernet LAN Vezeték nélküli LAN-kapcsolat (választható) Bluetooth (választható) Copyright Lenovo 2017,

14 Méretek Szélesség: 35 mm (1,4 hüvelyk) Magasság: 183 mm (7,2 hüvelyk) Mélység: 179 mm (7,1 hüvelyk) Tömeg (csomagolás nélkül) Maximális konfiguráció a szállításkor: 1,3 kg (2,9 font) 10 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

15 5. fejezet Hardverelemek cseréje Ez a fejezet a számítógép hardvereinek cseréjét ismereti. Teendők a hardverelemek cseréje előtt Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. A hardverek cseréje előtt olvassa át az alábbi megjegyzéseket: Egyes, a kézikönyvben említett hardverösszetevők választhatók. Csak a Lenovo által szállított számítógép-összetevőket használjon. Tartozék beszerelésekor vagy cseréjekor használja fel a jelen, valamint a tartozékkal szállított útmutatóban található információkat. A Lenovo a világ legtöbb részén megköveteli a meghibásodott CRU-k (vásárló által cserélhető egységek) visszaküldését. A visszaküldésre vonatkozó információkat a CRU-val együtt, vagy néhány nappal annak megérkezése után kapja kézhez. Statikus elektromosságra érzékeny eszközök kezelése Ne nyissa ki az új összetevőt tartalmazó, statikus elektromosság ellen védő csomagolást, amíg ki nem szereli a meghibásodott összetevőt, és nem áll készen az új összetevő beépítésére. A statikus elektromosság emberre ugyan ártalmatlan, de komolyan károsíthatja a számítógép összetevőit. Amikor számítógép-alkatrészeket és -összetevőket kezel, legyen elővigyázatos, hogy elkerülje a statikus elektromosság okozta meghibásodásokat: Korlátozza mozgását. A mozgása statikus elektromosságot generálhat Ön körül. Mindig óvatosan kezelje az alkatrészeket és az egyéb számítógép-alkotórészeket. Az éleknél fogja meg a PCI/PCI Express-kártyákat, memóriamodulokat, alaplapokat és mikroprocesszorokat. Soha ne érintse a szabadon lévő áramköri részeket. Akadályozza meg, hogy mások érinthessék az alkatrészeket és az egyéb számítógépalkotórészeket. Legalább két másodpercre érintse hozzá a védőcsomagolást a bővítőhely fémkeretéhez, vagy más, festetlen fémfelülethez a számítógépen. Ez az új alkatrész telepítése vagy cseréje előtt csökkenti a csomagolástól és az Ön testétől eredő statikus elektromosságot. Ha lehetséges, akkor az új alkatrészt a statikus elektromosság ellen védő csomagolásból kivéve letevés nélkül azonnal szerelje be a számítógépbe. Ha erre nincs lehetőség, akkor helyezze a statikus elektromosság ellen védő csomagolást (amelyben az alkatrész érkezett) sík, egyenletes felületre, és arra helyezze az alkatrészt. Ne tegye rá az alkatrészt a számítógép borítására vagy más fémfelületre. A cserélhető alkatrészek megismerése Vásárló által cserélhető egységek (CRU) A vásárló által cserélhető egységek (CRU-k) olyan alkatrészek, amelyeket a felhasználók is kicserélhetnek. A CRU-nak két típusa van: saját beszerelésű és választható beszerelésű. Copyright Lenovo 2017,

16 Saját beszerelésű CRU-k: A saját beszerelésű CRU-kat a felhasználók is könnyedén beszerelhetik. Az ilyen CRU-k lehetnek különállóak, reteszes rögzítésűek, de előfordulhat, hogy egy vagy két csavar tartja őket. Saját beszerelésű CRU például a billentyűzet, az egér, az USB eszközök vagy a tápkábel. További saját beszerelésű CRU-k lehetnek a memóriamodulok, a csatolókártyák, a merevlemez-meghajtók és az optikai meghajtók. Megjegyzés: A felhasználó felelős a saját beszerelésű CRU-k cseréjéért. Választható beszerelésű CRU-k: A választható beszerelésű CRU-k kezeléséhez bizonyos műszaki felkészültségre és egyszerű szerszámokra például csavarhúzóra lehet szükség. Ezek a CRU-k a számítógép különálló részén találhatók. Ezeket az összetevőket általában kettőnél több csavarral rögzített takarólemez rejti. Az adott CRU-hoz a csavarok és a panel eltávolítása után lehet hozzáférni. A választható beszerelésű CRU-kat a felhasználó, vagy a jótállási időszak alatt a Lenovo szervizszakembere is eltávolíthatja vagy beszerelheti. Szakember által cserélhető főbb egységek (FRU-k) Az FRU-k olyan számítógép-alkatrészek, amelyeket képzett szerelő frissíthet vagy cserélhet ki. Az FRU-kkal kapcsolatos részletes információk (például az FRU száma és a támogatott számítógépmodellek) a következő webhelyen találhatók: A CRU-k és az FRU-k elhelyezkedése A CRU-k és az FRU-k számítógépen belüli helye a következő ábrán látható. Megjegyzések: Az alábbi alkatrészek némelyike kissé eltérhet az ábrákon láthatótól. Egyes modellek esetében az alábbi alkatrészek némelyike választható. 12 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

17 6. ábra CRU-k és FRU-k Szám FRU leírása Saját beszerelésű CRU Választható beszerelésű CRU 1 Függőleges állvány Igen Nem 2 Hálózati adapter kerete Igen Nem 3 Hálózati adapter Igen Nem 4 Tápkábel Igen Nem 5 A számítógép borítása Igen Nem 5. fejezet. Hardverelemek cseréje 13

18 Szám FRU leírása Saját beszerelésű CRU Választható beszerelésű CRU 6 Mikroprocesszor Nem Nem 7 Korongelem Nem Nem 8 Belső hangszóró Nem Igen 9 Világító piros pont kábele Nem Nem 10 Speciális hangszóró Nem Nem 11 Antenna kerete Nem Nem 12 Rendszerventilátor Nem Nem 13 Alaplap Nem Nem 14 Ház Nem Nem 15 Alsó borítás Igen Nem 16 Memóriamodul Igen Nem 17 M.2 tárolómeghajtó Igen Nem 18 Tárolómeghajtó kábele Nem Nem 19 Tárolómeghajtó Nem Igen 20 Tárolómeghajtó kerete Nem Igen 21 Wi-Fi-kártya borítása Nem Nem 22 Wi-Fi-kártya Nem Nem 23 PCI Express-kártya Nem Nem 24 PCI Express-kártyaadapter Nem Nem 25 Wi-Fi-antennák Nem Nem 26 Hűtőborda Nem Nem 27 VESA szerelőkeret Igen Nem 28 Külső optikai meghajtó Igen Nem 29 Külső optikai meghajtó doboza Igen Nem 30 Külső I/O doboz Igen Nem 31 Billentyűzet vagy vezeték nélküli billentyűzet Igen Nem 32 Egér vagy vezeték nélküli egér Igen Nem 14 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

19 A CRU-k cseréje Teendők a CRU-k cseréje előtt A vásárló által cserélhető egységek (CRU) olyan számítógép-alkatrészek, amelyeket a felhasználó is kicserélhet vagy újabb típusra fejleszthet. A CRU-nak két típusa van: saját beszerelésű és választható beszerelésű. A CRU-k elhelyezkedésének áttekintése: A cserélhető alkatrészek megismerése oldalszám: 11. Megjegyzés: Ha a következő részekben említett CRU-któl eltérő alkatrészt szeretne kicserélni, lépjen kapcsolatba a Lenovo szerelőjével. Az ügyfélszolgálat telefonszámai a következő webhelyen találhatók: pcsupport.lenovo.com/supportphonelist. A billentyűzet vagy a vezeték nélküli billentyűzet cseréje Megjegyzés: Vezeték nélküli billentyűzet csak egyes modellekhez áll rendelkezésre. A billentyűzet cseréje 1. Kapcsolja ki a számítógépet, és húzza ki az összes tápkábelt az elektromos csatlakozóból. 2. Húzza ki a régi billentyűzet kábelét a számítógépből. 3. Dugja be az új billentyűzet kábelét a gép megfelelő csatlakozójába. 7. ábra A billentyűzet cseréje A vezeték nélküli billentyűzet cseréje 1. Távolítsa el a régi vezeték nélküli billentyűzetet. 2. Vegye ki az új vezeték nélküli billentyűzetet a csomagolásból. 3. Nyissa ki az elemtartót, és a jelzett polaritásnak megfelelően helyezzen be két AAA-elemet. 5. fejezet. Hardverelemek cseréje 15

20 8. ábra A vezeték nélküli billentyűzet cseréje 4. Távolítsa el az USB-hardverkulcsot a billentyűzet vagy a vezeték nélküli egér tartójából, majd illessze a számítógép egyik üres USB-csatlakozójába. 5. Csukja le a tároló fedelét. A billentyűzet használatra kész. Az egér vagy a vezeték nélküli egér cseréje Megjegyzés: Vezeték nélküli egér csak egyes modellekhez áll rendelkezésre. Egér cseréje 1. Kapcsolja ki a számítógépet, és húzza ki az összes tápkábelt az elektromos csatlakozóból. 2. Húzza ki a régi egér kábelét a számítógépből. 3. Dugja be az új egér kábelét a számítógép megfelelő csatlakozójába. 9. ábra Egér cseréje 16 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

21 A vezeték nélküli egér cseréje 1. Húzza ki az USB hardverkulcsot a számítógépből. Ezután távolítsa el a régi vezeték nélküli egeret. 2. Vegye ki az új vezeték nélküli egeret a csomagolásból. 3. Nyissa ki az elemtartót, és a jelzett polaritásnak megfelelően helyezzen be két AAA-elemet. a. Nyissa ki az elemtartót. 10. ábra Az elemtartó kinyitása b. Vegye ki az USB-hardverkulcsot. 11. ábra Az USB hardverkulcs kivétele c. Csatlakoztassa az USB-hardverkulcsot az USB-csatlakozóhoz. 5. fejezet. Hardverelemek cseréje 17

22 12. ábra USB-hardverkulcs USB-csatlakozóhoz történő csatlakoztatása d. Helyezze be az elemeket az egérbe. 13. ábra Az egér elemeinek behelyezése e. Zárja le az elemtartó fedelét. 18 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

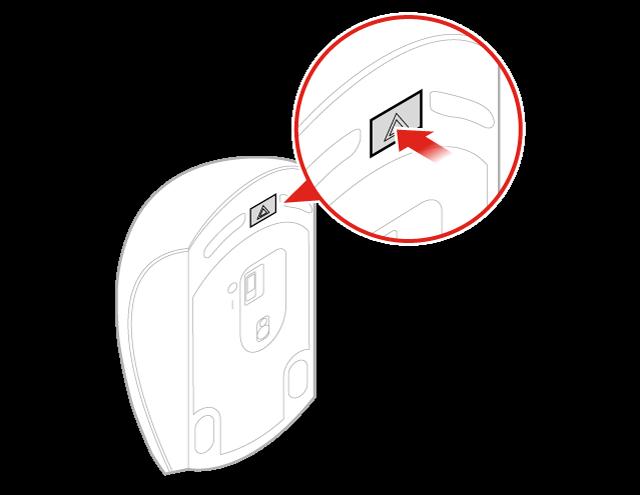

23 14. ábra Az elemtartó fedelének lezárása f. Kapcsolja be az eszközt a főkapcsolóval. 15. ábra A főkapcsoló bekapcsolási helyzetbe tolása Megjegyzések: A zöld LED jelzi, hogy az egér készen áll a használatra. A villogó sárga LED azt jelzi, hogy az akkumulátor töltöttsége alacsony. Ha nem használja az egeret, az akkumulátor élettartamának növelése érdekében tolja a főkapcsolót kikapcsolt helyzetbe. Miután kivette az USB-hardverkulcsot a számítógépből, helyezze a vezeték nélküli egér vagy billentyűzet tárolójába. A hálózati adapter cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 5. fejezet. Hardverelemek cseréje 19

24 Megjegyzés: A P320 Tiny számítógép a következő Tiny-in-one (TIO) monitormodelleket támogatja: Tiny-in-One 23- Monitor (MT: 10DQ), Tiny-in-One 22- Monitor (MT: 10LK), Tiny-in-One 24- Monitor (MT: 10LL), TIO22Gen3- Monitor (MT: 10R1), TIO22Gen3Touch- Monitor (MT: 10R0), TIO24Gen3- Monitor (MT: 10QY) és TIO24Gen3Touch- Monitor (MT: 10QX). Ha TIO monitorral használja a P320 Tiny számítógépet, a P320 Tiny géphez tartozó 135 W-os hálózati adaptert használja. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Cserélje ki a hálózati adaptert. Megjegyzés: A tápkábel eltérhet a képen láthatótól. a. Távolítsa el a hálózati adaptert. 16. ábra Hálózati adapter eltávolítása b. Távolítsa el a tápkábelt. 20 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

25 17. ábra A tápkábel eltávolítása c. Szerelje be a tápkábelt. 18. ábra A tápkábel beszerelése d. Szerelje be a hálózati adaptert. 5. fejezet. Hardverelemek cseréje 21

26 19. ábra Hálózati adapter beszerelése A függőleges állvány cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Cserélje ki a függőleges állványt. a. Távolítsa el a függőleges állványt. 20. ábra A függőleges állvány eltávolítása 22 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

27 b. Szerelje fel a függőleges állványt. 21. ábra A függőleges állvány felszerelése A VESA-szerelőkeret cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Cserélje ki a VESA-szerelőkeretet. a. Távolítsa el a VESA szerelőkeretet. 5. fejezet. Hardverelemek cseréje 23

28 22. ábra VESA szerelőkeret eltávolítása b. Szerelje be a VESA szerelőkeretet. 23. ábra A VESA szerelőkeret felszerelése A külső optikai meghajtó cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 24 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

29 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Cserélje ki a külső optikai meghajtót. a. Távolítsa el a külső optikai meghajtó dobozát. 24. ábra A külső optikai meghajtó dobozának kiszerelése b. Távolítsa el a külső optikai meghajtót. 25. ábra A külső optikai meghajtó eltávolítása 5. fejezet. Hardverelemek cseréje 25

30 c. Szerelje be a külső optikai meghajtót. 26. ábra A külső optikai meghajtó beszerelése d. Szerelje be a külső optikai meghajtó dobozát. 27. ábra Külső optikai meghajtó dobozának beszerelése 26 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

31 A külső I/O doboz cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből és a külső I/O dobozból. 3. Cserélje ki a külső I/O dobozt. a. Távolítsa el a külső I/O dobozt. 28. ábra A külső I/O doboz eltávolítása b. Szerelje be a külső I/O dobozt. 5. fejezet. Hardverelemek cseréje 27

32 29. ábra A külső I/O doboz beszerelése A hálózati adapter keretének cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Cserélje ki a hálózati adapter keretét. a. Távolítsa el a hálózati adapter keretét. 30. ábra A hálózati adapter keretének eltávolítása 28 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

33 b. Szerelje be a hálózati adapter keretét. 31. ábra Hálózati adapter keretének felszerelése A számítógép borításának eltávolítása Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Távolítsa el a számítógép borítását. 32. ábra A számítógép borításának eltávolítása 5. fejezet. Hardverelemek cseréje 29

34 A tárolómeghajtó cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Távolítsa el a számítógép borítását. Részletekért lásd a következő részt: A számítógép borításának eltávolítása oldalszám: Húzza ki a tárolómeghajtó kábeleit az alaplapból. Lásd: Alaplap oldalszám: Cserélje ki a tárolómeghajtót. a. Távolítsa el a tárolómeghajtót. 33. ábra A tárolómeghajtó eltávolítása b. Távolítsa el a tárolómeghajtó keretét. 30 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

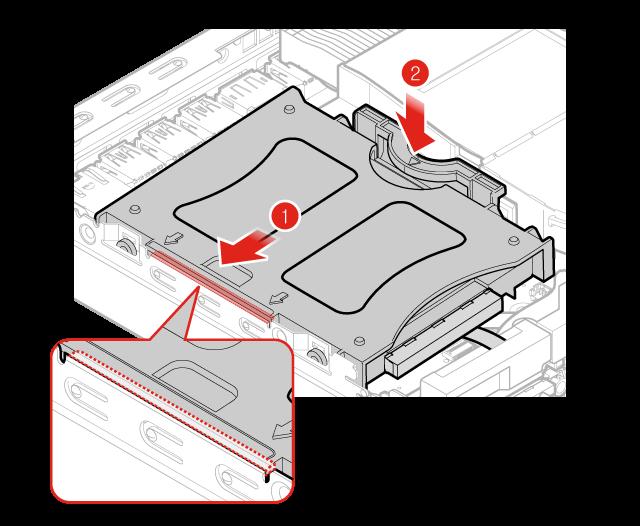

35 34. ábra A tárolómeghajtó-keret kiszerelése c. Szerelje be a tárolómeghajtó keretét. 35. ábra Tárolómeghajtó keretének felszerelése d. Szerelje be a tárolómeghajtót. 5. fejezet. Hardverelemek cseréje 31

36 36. ábra A tárolómeghajtó beszerelése 6. Csatlakoztassa a tárolómeghajtó kábeleit az alaplaphoz. Lásd: Alaplap oldalszám: Tegye vissza a számítógép borítását és csatlakoztassa újra a kábeleket. Részletekért lásd a következő részt: Az alkatrészcsere befejezése oldalszám: 39. A belső hangszóró cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Távolítsa el a számítógép borítását. Részletekért lásd a következő részt: A számítógép borításának eltávolítása oldalszám: Húzza le a belső hangszóró kábelét a belső hangszóró alaplapi csatlakozójáról. Lásd: Alaplap oldalszám: Cserélje ki a belső hangszórót. a. Belső hangszóró eltávolítása. 32 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

37 37. ábra Belső hangszóró kiszerelése b. Szerelje be a belső hangszórót. 38. ábra Belső hangszóró beszerelése 6. Csatlakoztassa a belső hangszóró kábelét a belső hangszóró alaplapi csatlakozójához. Lásd: Alaplap oldalszám: Tegye vissza a számítógép borítását és csatlakoztassa újra a kábeleket. Részletekért lásd a következő részt: Az alkatrészcsere befejezése oldalszám: 39. Az alsó borítás cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 5. fejezet. Hardverelemek cseréje 33

38 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Távolítsa el a számítógép borítását. Részletekért lásd a következő részt: A számítógép borításának eltávolítása oldalszám: Cserélje ki az alsó borítást. a. Távolítsa el az alsó borítást. 39. ábra Az alsó borítás eltávolítása b. Szerelje fel az alsó borítást. 40. ábra Az alsó borítás felszerelése 5. Tegye vissza a számítógép borítását és csatlakoztassa újra a kábeleket. Részletekért lásd a következő részt: Az alkatrészcsere befejezése oldalszám: P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

39 A memóriamodul cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. Ha a számítógép egy memóriamodul használatát támogatja, a modult a DIMM 1-foglalatba helyezze. Ha a számítógéphez két memóriamodul használható, az első memóriamodult a DIMM 1- memóriahelyre, a másodikat pedig a DIMM 2-foglalatba szerelje be. A különféle alkatrészek elhelyezkedése a következő részen tekinthető át: Alaplap oldalszám: Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Távolítsa el a számítógép borítását. Részletekért lásd a következő részt: A számítógép borításának eltávolítása oldalszám: Távolítsa el az alsó borítást. Részletekért lásd a következő részt: Az alsó borítás cseréje oldalszám: Cserélje ki a memóriamodult. a. Nyissa ki a memóriamodul rögzítőjét. 41. ábra A memóriamodul rögzítőjének kinyitása b. Távolítsa el a memóriamodult. 5. fejezet. Hardverelemek cseréje 35

40 42. ábra Memóriamodul kiszerelése c. Szerelje be a memóriamodult. 43. ábra Memóriamodul beszerelése d. Zárja le a memóriamodul rögzítőjét. 36 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

41 44. ábra A memóriamodul rögzítőjének lezárása 6. Tegye vissza a számítógép borítását és csatlakoztassa újra a kábeleket. Részletekért lásd a következő részt: Az alkatrészcsere befejezése oldalszám: 39. Az M.2 tárolómeghajtó cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. Az M.2 szilárdtestalapú meghajtó telepítésével vagy cseréjével kapcsolatos útmutatás az Intel Optanememória esetében is érvényes. Az Intel Optane-memória cseréje előtt ellenőrizze, hogy letiltotta-e az Intel Optane-memóriát az Intel Rapid Storage Technology (Intel RST) Console használatával. Ellenkező esetben a tárolómeghajtón lévő adatok elveszhetnek. Megjegyzés: Az M.2 tárolómeghajtó cseréjével kapcsolatos útmutatás az Intel Optane -memória esetében is érvényes. Ha a számítógép egy M.2 tárolómeghajtó használatát támogatja, akkor a meghajtót az M.2 tárolómeghajtókhoz használatos 1. foglalatba szerelje be. Ha a számítógép két M.2 tárolómeghajtó használatát támogatja, akkor először az 1. számú meghajtóhelyre szerelje be a meghajtót. A tárolómeghajtó-helyek elhelyezkedése a következő részen tekinthető meg: Alaplap oldalszám: Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Távolítsa el a számítógép borítását. Részletekért lásd a következő részt: A számítógép borításának eltávolítása oldalszám: Távolítsa el az alsó borítást. Részletekért lásd a következő részt: Az alsó borítás cseréje oldalszám: Cserélje ki az M.2 tárolómeghajtót. a. Nyissa ki az M.2 tárolómeghajtó rögzítőjét. 5. fejezet. Hardverelemek cseréje 37

42 45. ábra Az M.2 tárolómeghajtó rögzítőjének kinyitása b. Távolítsa el az M.2 tárolómeghajtót. 46. ábra Az M.2 tárolómeghajtó eltávolítása c. Szerelje be az M.2 tárolómeghajtót. 38 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

43 47. ábra Az M2. tárolómeghajtó beszerelése d. Zárja le az M.2 tárolómeghajtó rögzítőjét. 48. ábra Az M.2 tárolómeghajtó rögzítőjének lezárása 6. Tegye vissza a számítógép borítását és csatlakoztassa újra a kábeleket. Részletekért lásd a következő részt: Az alkatrészcsere befejezése oldalszám: 39. Az alkatrészcsere befejezése Miután befejezte az összes alkatrész beszerelését vagy cseréjét, tegye vissza a számítógép borítását, és dugja vissza a kábeleket. A számítógép borításának visszahelyezéséhez és a kábelek újracsatlakoztatásához hajtsa végre a következő lépéseket: 1. Győződjön meg arról, hogy az összes alkatrészt megfelelően beszerelte, és sem szerszám, sem kiesett csavar nem maradt a számítógép belsejében. A számítógép különféle alkotórészeinek elhelyezkedését a következő rész mutatja be: Alaplap oldalszám: fejezet. Hardverelemek cseréje 39

44 2. A számítógép borításának visszahelyezése előtt győződjön meg arról, hogy a kábelek elvezetése megfelelő. A kábeleket tartsa távol a pántoktól és a számítógépház oldalától, hogy ne zavarják Önt, miközben visszaszereli a számítógép borítását. 3. Szerelje fel a számítógép borítását. 49. ábra Számítógép borításának visszahelyezése 4. Csavarja vissza a számítógép borítását rögzítő csavart. 5. Állítsa fel a számítógépet. 6. Ha van valamilyen lezáró eszköz, akkor zárja le vele a számítógépet. Lásd: 3. fejezet Egyéb eszközök csatlakoztatása oldalszám: Csatlakoztassa újra a külső kábeleket és tápkábeleket a számítógép megfelelő csatlakozóihoz. A számítógép különféle összetevőinek az elhelyezkedését a következő részekben tekintheti át: Elölnézet oldalszám: 1 és Hátulnézet oldalszám: P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)

45 A. függelék Megjegyzések Előfordulhat, hogy a Lenovo nem tudja minden országban biztosítani az ebben a dokumentumban szereplő összes terméket, funkciót vagy lehetőséget. Az adott országokban rendelkezésre álló termékekről és szolgáltatásokról a helyi Lenovo képviseletek szolgálnak felvilágosítással. A Lenovo termékekre, programokra vagy szolgáltatásokra vonatkozó hivatkozások sem állítani, sem sugallni nem kívánják, hogy az adott helyzetben csak a Lenovo termékeit, programjait vagy szolgáltatásait lehet alkalmazni. Minden olyan működésében azonos termék, program vagy szolgáltatás alkalmazható, amely nem sérti a Lenovo szellemi tulajdonjogát. Minden ilyen termék, program és szolgáltatás működésének megítélése és ellenőrzése természetesen a felhasználó felelőssége. A dokumentum tartalmával kapcsolatban a Lenovo vállalatnak bejegyzett vagy bejegyzés alatt álló szabadalmai lehetnek. E dokumentum megszerzése nem jelenti egyúttal a szabadalmakra vonatkozó jogosultságok birtoklását is. Írásos licenckérelmeket a következő címre küldhet: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing A LENOVO EZT A KIADVÁNYT AHOGY VAN FORMÁBAN ADJA KÖZRE, ÉS SEMMIFÉLE KÖZVETETT VAGY KÖZVETLEN JÓTÁLLÁST NEM VÁLLAL TÖBBEK KÖZÖTT, DE NEM KIZÁRÓLAG, ADOTT CÉLRA TÖRTÉNŐ ALKALMASSÁGGAL, ELADHATÓSÁGGAL KAPCSOLATBAN. Egyes joghatóságok nem engedik meg a közvetett vagy közvetlen garanciavállalás visszautasítását bizonyos tranzakciókra, így a fenti állítás nem feltétlenül vonatkozik Önre. A jelen kiadványban előfordulhatnak technikai pontatlanságok vagy nyomdahibák. Az itt található információk bizonyos időnként módosulnak, a változásokat a dokumentum új kiadásai tartalmazzák. A Lenovo előzetes értesítés nélkül javításokat vagy módosításokat eszközölhet az itt szereplő terméke (ke)n vagy program(ok)on. Az e dokumentumban leírt termékek nem implantációk vagy olyan életmentő berendezések számára készültek, amelyeknél a hibás működés személyi sérüléshez vagy halálhoz vezethet. Az ebben a dokumentumban szereplő információk nem vonatkoznak a Lenovo termékek leírásaira vagy jótállási feltételeire, és nem módosítják azokat. Az ebben a dokumentumban szereplő adatok közül semmi sem tekinthető licencszerződésként vagy jótállásként a Lenovo vagy egy harmadik fél szellemi tulajdonával kapcsolatban. Az ebben a dokumentumban szereplő információk egyike sem egy adott környezetből származik, ezért csak illusztrációnak tekinthetők. Az egyéb működési környezetben tapasztalt eredmények eltérőek lehetnek. A Lenovo belátása szerint bármilyen formában felhasználhatja és továbbadhatja a felhasználóktól származó adatokat anélkül, hogy a felhasználó felé ebből bármilyen kötelezettsége származna. Bármilyen, e kiadványban szereplő, nem Lenovo weboldalra történő hivatkozás kizárólag kényelmi szempontból szerepel, és az adott webhelyek semmiféle támogatását nem célozza. Az ilyen webhelyeken található anyagok nem képezik az adott Lenovo termék dokumentációjának részét, így ezek használata csak saját felelősségre történhet. A dokumentumban található teljesítményadatok ellenőrzött környezetben kerültek meghatározásra. Ennek következtében a más működési körülmények között kapott adatok jelentősen különbözhetnek a dokumentumban megadottaktól. Egyes mérések fejlesztői szintű rendszereken kerültek végrehajtásra, így nincs garancia arra, hogy ezek a mérések azonosak az általánosan hozzáférhető rendszerek A. függelék. Megjegyzések 41

46 esetében is. Továbbá bizonyos mérések következtetés útján kerültek becslésre. A tényleges értékek eltérhetnek. A dokumentum felhasználóinak ellenőrizniük kell az adatok alkalmazhatóságát az adott környezetben. Védjegyek Az alábbi kifejezések a Lenovo védjegyei az Egyesült Államokban és/vagy más országokban: Lenovo A Lenovo logó ThinkStation A ThinkStation logó Az Intel és az Optane az Intel Corporation vagy leányvállalatainak védjegyei az Egyesült Államokban és/vagy más országokban. A DisplayPort és a VESA a Video Electronics Standards Association védjegye. Más cégek, termékek és szolgáltatások nevei mások védjegyei vagy szolgáltatás védjegyei lehetnek. 42 P320 Tiny Útmutató a vásárló által cserélhető egységekhez (CRU)
