ThinkCentre Felhasználói kézikönyv. Géptípusok: 0267, 0385, 1981, 4167, 5025, 5032, 5049, 5070 és 7518

Átírás

1 ThinkCentre Felhasználói kézikönyv Géptípusok: 0267, 0385, 1981, 4167, 5025, 5032, 5049, 5070 és 7518

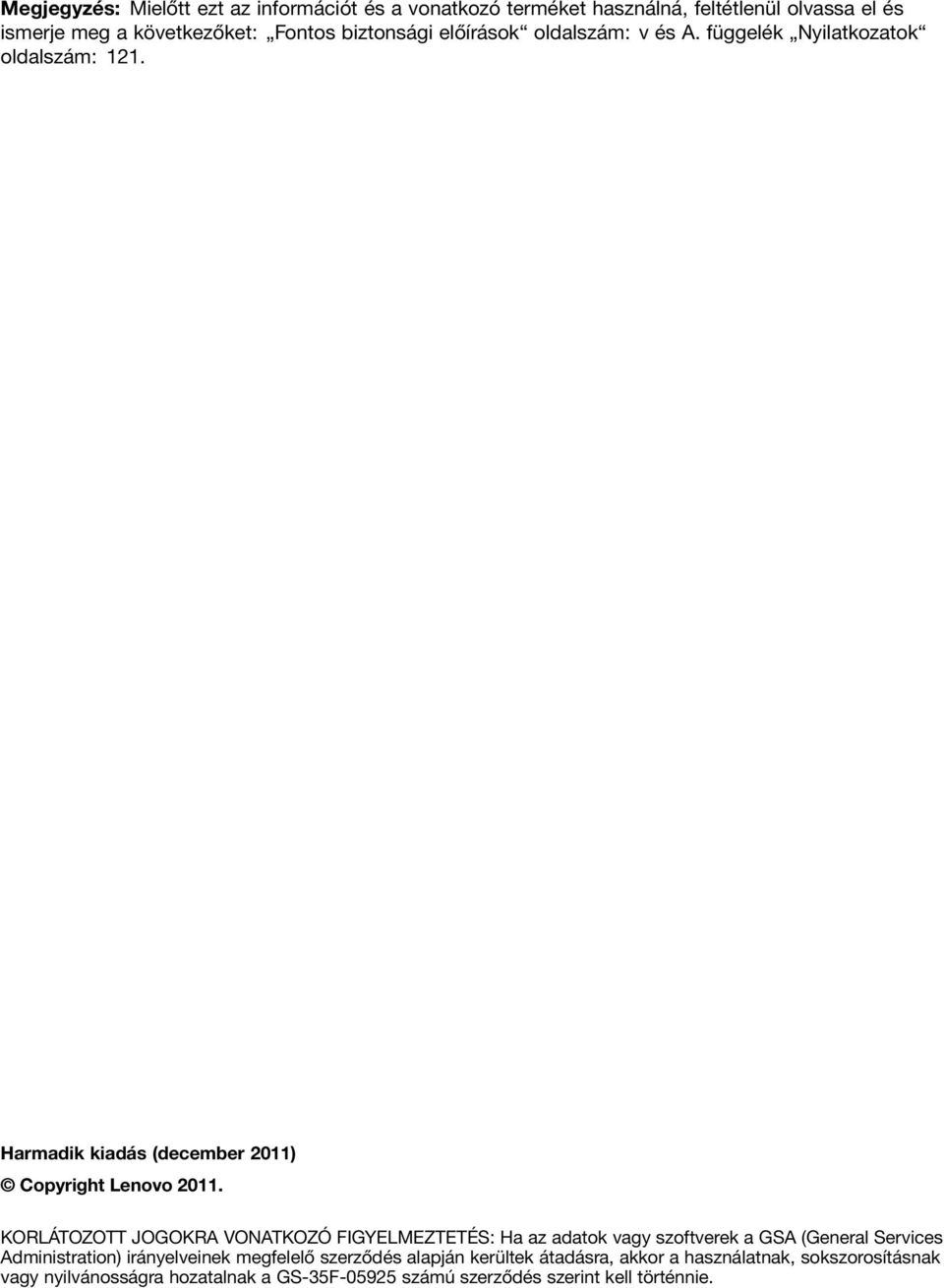

2 Megjegyzés: Mielőtt ezt az információt és a vonatkozó terméket használná, feltétlenül olvassa el és ismerje meg a következőket: Fontos biztonsági előírások oldalszám: v és A. függelék Nyilatkozatok oldalszám: 121. Harmadik kiadás (december 2011) Copyright Lenovo KORLÁTOZOTT JOGOKRA VONATKOZÓ FIGYELMEZTETÉS: Ha az adatok vagy szoftverek a GSA (General Services Administration) irányelveinek megfelelő szerződés alapján kerültek átadásra, akkor a használatnak, sokszorosításnak vagy nyilvánosságra hozatalnak a GS-35F számú szerződés szerint kell történnie.

3 Tartalom Fontos biztonsági előírások Szerviz és frissítések v Statikus elektromosság megakadályozása..... vi Tápvezetékek és tápátalakítók vi Hosszabbító vezetékek és kapcsolódó eszközök. vii Dugós csatlakozók és dugaszolóaljzatok.... vii Külső eszközök vii Hőtermelés és termékszellőzés vii Működési környezet viii Biztonsági tájékoztató a modemhez ix Lézersugárzással kapcsolatos megfelelési nyilatkozat ix Tápegységre vonatkozó nyilatkozat ix Tisztítás és karbantartás x 1. fejezet Termék áttekintése Tartozékok Műszaki adatok Szoftver bemutatása Lenovo által biztosított szoftver Adobe Reader Antivírus szoftver Elhelyezkedések Csatlakozók, kezelőszervek és jelzőfények a számítógép előlapján Csatlakozók elhelyezkedése a számítógép hátlapján Alkotórészek elhelyezkedése Alkatrészek elhelyezkedése az alaplapon.. 12 Belső meghajtók elhelyezkedése A számítógép típus- és modellcímkéje fejezet A számítógép használata.. 15 Gyakran ismételt kérdések A billentyűzet használata A Windows-gyorsbillentyűk használata Ujjlenyomat-olvasó használata A görgős egér használata A hang beállítása A számítógép hangja A hangerő beállítása a munkaasztalról A hangerő beállítása a Vezérlőpultról CD- és DVD-lemezek használata CD- és DVD-adathordozók kezelése és tárolása CD- és DVD-lemez lejátszása Adatok rögzítése CD- vagy DVD-lemezre.. 19 v 3. fejezet A felhasználó és a számítógép Kisegítő lehetőségek és kényelmi beállítások A munkaterület elrendezése Kényelem Tükröződés és világítás Szellőzés Elektromos aljzatok és a kábelek hossza A számítógép regisztrálása a Lenovónál Ha más országba vagy régióba viszi a számítógépet Feszültség kiválasztó kapcsoló A tápkábelek cseréje fejezet Biztonsági intézkedések.. 25 Biztonsági tartozékok Beépített kábelzár felszerelése Jelszavak használata BIOS jelszavak Windows-jelszavak A beépített biztonsági lapka beállítása A biztonsági lapka beállítása Tűzfalak használata és működése Vírusvédelem fejezet Hardver beszerelése vagy cseréje Statikus elektromosságra érzékeny eszközök kezelése Hardver beszerelése vagy cseréje Külső tartozékok beszerelése Számítógép borítójának felnyitása Az előlap levétele és visszahelyezése Hozzáférés az alaplap alkotórészeihez és a meghajtókhoz Memóriamodul beszerelése vagy cseréje.. 35 PCI kártya beszerelése vagy cseréje A kártyaolvasó beszerelése és cseréje Elem cseréje A szilárdtestalapú meghajtó telepítése A merevlemez-meghajtó cseréje Optikai meghajtó cseréje Hűtőborda és ventilátor szerelvény cseréje.. 52 Tápegység-szerelvény cseréje Mikroprocesszor cseréje Belső hangszóró cseréje Elülső audio és USB szerelvény cseréje Copyright Lenovo 2011 i

4 Billentyűzet vagy egér cseréje Alkatrészcsere befejezése fejezet Helyreállítási információk. 73 Helyreállítási adathordozók létrehozása és használata Helyreállítási adathordozók létrehozása A helyreállítási adathordozók használata Rendszermentési és helyreállítási műveletek végrehajtása A rendszermentési művelet végrehajtása.. 75 A helyreállítási művelet végrehajtása Rescue and Recovery munkaterület használata.. 75 Mentési adathordozó létrehozása és használata. 76 Mentési adathordozó létrehozása Mentési adathordozó használata Az előre telepített alkalmazások és eszközvezérlők újratelepítése Szoftverprogramok újratelepítése Az eszközvezérlők újratelepítése Helyreállítással kapcsolatos problémák megoldása fejezet Setup Utility program használata Setup Utility program indítása Beállítások megjelenítése és módosítása Jelszavak használata Jelszavakkal kapcsolatos megfontolások.. 82 Power-On Password Adminisztrátori jelszó (Administrator Password) Merevlemez jelszó (Hard Disk Password).. 82 Jelszó beállítása, módosítása, törlése Elveszett vagy elfelejtett jelszó törlése (CMOS törlése) Eszköz engedélyezése vagy letiltása Indítási eszköz kiválasztása Ideiglenes indítási eszköz kiválasztása Indítási eszköz sorrendjének kiválasztása vagy módosítása ErP megfelelőségi mód engedélyezése Teljesítményszabályozás Kilépés a Setup Utility programból fejezet Rendszerprogramok frissítése Rendszerprogramok használata A BIOS frissítése (flash) lemezről A BIOS frissítése (flash) az operációs rendszerből. 88 Helyreállítás POST/BIOS frissítési hiba esetén fejezet Hibamegelőzés A számítógép naprakész állapotban tartása A számítógéphez készült legújabb eszközvezérlő programok letöltése Az operációs rendszer frissítése A System Update program használata Tisztítás és karbantartás Alapvető tudnivalók A számítógép tisztítása Bevált karbantartási gyakorlatok A számítógép mozgatása fejezet Hibaelhárítás és diagnosztika Alapszintű hibaelhárítás Hibaelhárítási eljárások Hibaelhárítás Hangproblémák CD-problémák DVD-problémák Időszaki problémák A billentyűzettel, az egérrel vagy a mutatóeszközzel kapcsolatos problémák Monitorral kapcsolatos problémák Hálózati problémák Tartozékokkal kapcsolatos problémák Teljesítményproblémák Nyomtatóval kapcsolatos problémák Soros porttal kapcsolatos problémák Szoftverproblémák USB-problémák Diagnosztikai programok Lenovo Solution Center Lenovo ThinkVantage Toolbox PC-Doctor for DOS fejezet Információk, súgó és szerviz elérése Információforrások Lenovo ThinkVantage Tools ThinkVantage Productivity Center Lenovo Welcome Súgó és támogatás Biztonság és jótállás Lenovo webhely ( 118 A Lenovo támogatási weboldala Súgó és szerviz Dokumentáció és diagnosztikai programok használata Szerviz hívása Egyéb szolgáltatások használata További szolgáltatások vásárlása ii ThinkCentre Felhasználói kézikönyv

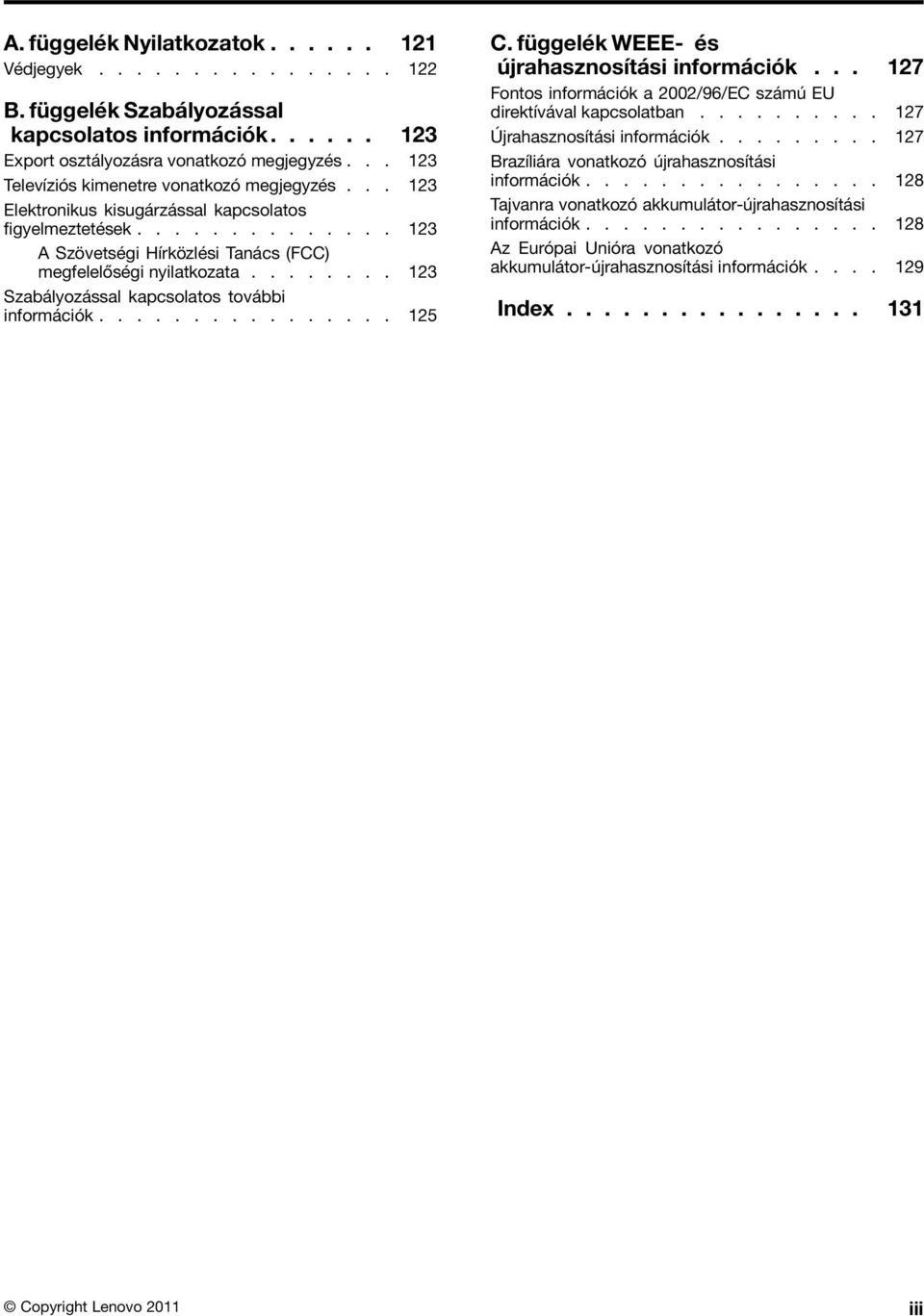

5 A. függelék Nyilatkozatok Védjegyek B. függelék Szabályozással kapcsolatos információk Export osztályozásra vonatkozó megjegyzés Televíziós kimenetre vonatkozó megjegyzés Elektronikus kisugárzással kapcsolatos figyelmeztetések A Szövetségi Hírközlési Tanács (FCC) megfelelőségi nyilatkozata Szabályozással kapcsolatos további információk C. függelék WEEE- és újrahasznosítási információk Fontos információk a 2002/96/EC számú EU direktívával kapcsolatban Újrahasznosítási információk Brazíliára vonatkozó újrahasznosítási információk Tajvanra vonatkozó akkumulátor-újrahasznosítási információk Az Európai Unióra vonatkozó akkumulátor-újrahasznosítási információk Index Copyright Lenovo 2011 iii

6 iv ThinkCentre Felhasználói kézikönyv

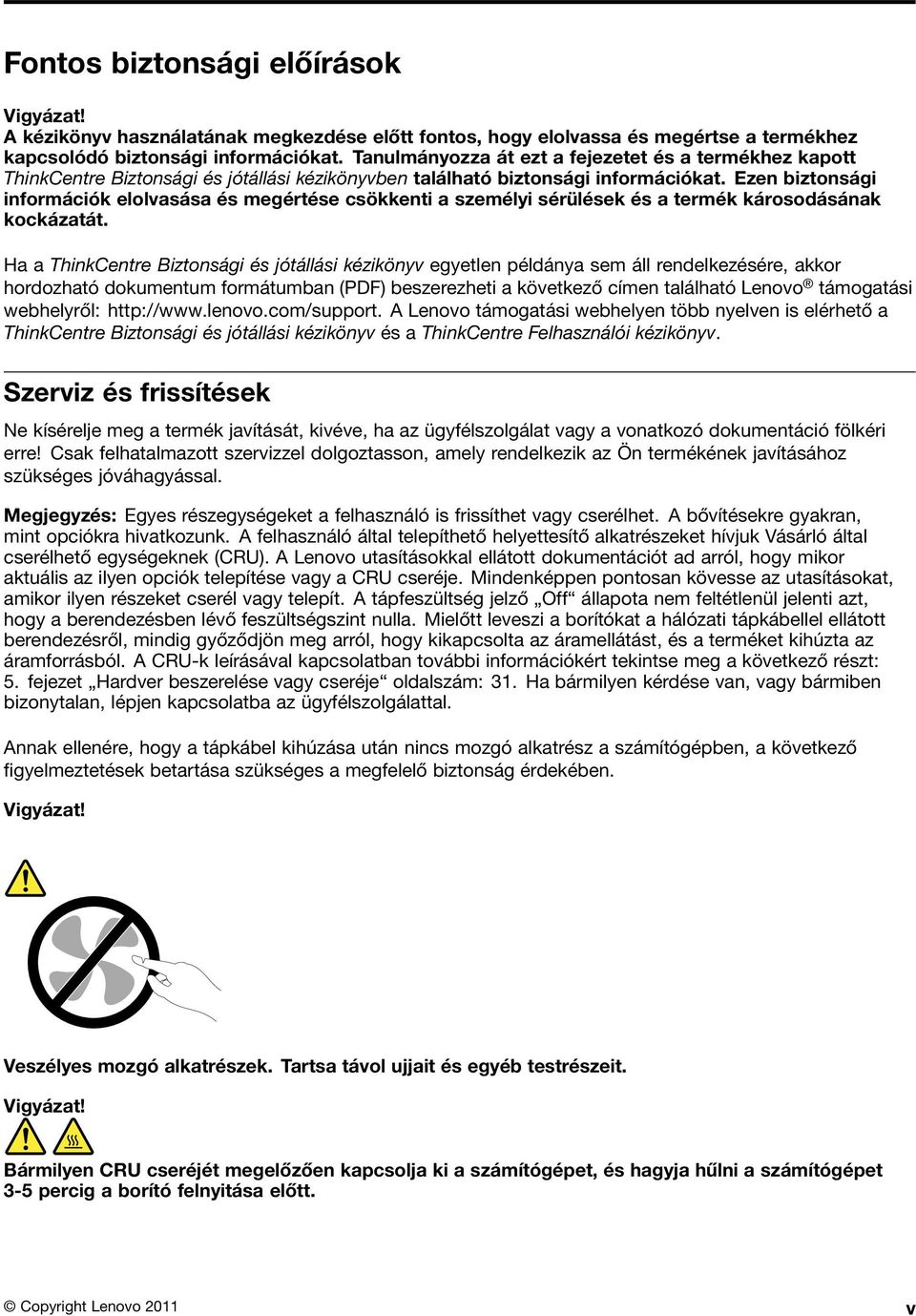

7 Fontos biztonsági előírások Vigyázat! A kézikönyv használatának megkezdése előtt fontos, hogy elolvassa és megértse a termékhez kapcsolódó biztonsági információkat. Tanulmányozza át ezt a fejezetet és a termékhez kapott ThinkCentre Biztonsági és jótállási kézikönyvben található biztonsági információkat. Ezen biztonsági információk elolvasása és megértése csökkenti a személyi sérülések és a termék károsodásának kockázatát. Ha a ThinkCentre Biztonsági és jótállási kézikönyv egyetlen példánya sem áll rendelkezésére, akkor hordozható dokumentum formátumban (PDF) beszerezheti a következő címen található Lenovo támogatási webhelyről: A Lenovo támogatási webhelyen több nyelven is elérhető a ThinkCentre Biztonsági és jótállási kézikönyv és a ThinkCentre Felhasználói kézikönyv. Szerviz és frissítések Ne kísérelje meg a termék javítását, kivéve, ha az ügyfélszolgálat vagy a vonatkozó dokumentáció fölkéri erre! Csak felhatalmazott szervizzel dolgoztasson, amely rendelkezik az Ön termékének javításához szükséges jóváhagyással. Megjegyzés: Egyes részegységeket a felhasználó is frissíthet vagy cserélhet. A bővítésekre gyakran, mint opciókra hivatkozunk. A felhasználó által telepíthető helyettesítő alkatrészeket hívjuk Vásárló által cserélhető egységeknek (CRU). A Lenovo utasításokkal ellátott dokumentációt ad arról, hogy mikor aktuális az ilyen opciók telepítése vagy a CRU cseréje. Mindenképpen pontosan kövesse az utasításokat, amikor ilyen részeket cserél vagy telepít. A tápfeszültség jelző Off állapota nem feltétlenül jelenti azt, hogy a berendezésben lévő feszültségszint nulla. Mielőtt leveszi a borítókat a hálózati tápkábellel ellátott berendezésről, mindig győződjön meg arról, hogy kikapcsolta az áramellátást, és a terméket kihúzta az áramforrásból. A CRU-k leírásával kapcsolatban további információkért tekintse meg a következő részt: 5. fejezet Hardver beszerelése vagy cseréje oldalszám: 31. Ha bármilyen kérdése van, vagy bármiben bizonytalan, lépjen kapcsolatba az ügyfélszolgálattal. Annak ellenére, hogy a tápkábel kihúzása után nincs mozgó alkatrész a számítógépben, a következő figyelmeztetések betartása szükséges a megfelelő biztonság érdekében. Vigyázat! Veszélyes mozgó alkatrészek. Tartsa távol ujjait és egyéb testrészeit. Vigyázat! Bármilyen CRU cseréjét megelőzően kapcsolja ki a számítógépet, és hagyja hűlni a számítógépet 3-5 percig a borító felnyitása előtt. Copyright Lenovo 2011 v

8 Statikus elektromosság megakadályozása A statikus elektromosság - bár ártalmatlan az emberre - komoly meghibásodásokat okozhat a számítógép alkatrészeiben és funkcióiban. A statikus elektromosságra érzékeny alkatrészek helytelen kezelése az adott alkatrészek meghibásodását okozhatja. Amikor kicsomagol egy kiegészítőt vagy CRU alkatrészt, ne nyissa ki az alkatrészt tartalmazó, statikus elektromosság ellen védő zacskót, amíg az utasítások nem írják elő a telepítését. Amikor kezeli az ilyen kiegészítőket vagy CRU alkatrészeket, illetve a számítógép belsejében valamilyen munkát végez, tartsa be az óvatosságra intő alábbi előírásokat, hogy elkerülje a statikus elektromosság okozta meghibásodásokat. Korlátozza mozgását. A mozgás révén statikus elektromosság alakulhat ki maga körül. Mindig óvatosan kezelje az alkatrészeket! Az élénél fogja meg a kártyákat, a memória modulokat és az egyéb áramköri lapokat. Soha ne érintse meg a szabadon hagyott áramköri részeket. Akadályozza meg, hogy mások érinthessék az alkatrészeket! Amikor statikus elektromosságra érzékeny kiegészítőt vagy CRU alkatrészt telepít, legalább 2 másodpercig érintse hozzá az alkatrészt tartalmazó védőcsomagolást a bővítő nyílás fémes takarólemezéhez, vagy más, nem festett fémfelülethez a számítógépen. Ez csökkenti a statikus elektromosságot a csomagban és az Ön testében. Amikor lehetséges, vegye ki a statikus elektromosságra érzékeny alkatrészt a védőzacskójából, és egyből telepítse. Amikor erre nincs lehetőség, helyezze el a csomagolást sima felületre, és tegye rá az alkatrészt. Az alkatrészt ne helyezze a számítógép házára vagy egyéb fémfelületre. Tápvezetékek és tápátalakítók Kizárólag a termék gyártója által szállított tápkábeleket és tápátalakítókat használja! A tápkábel biztonsági szempontból ellenőrzésre kerül. Németország esetében H05VV-F, 3G, 0,75 mm 2 vagy jobb lehet. A többi ország esetében a megfelelő típusok lesznek használva. Ne tekerje a tápkábelt a hálózati adapter vagy más tárgy köré. Ha kiteszi a kábelt ilyen terhelésnek, kirojtosodhat, kirepedhet vagy hullámossá válhat. Ezek az alakváltozások veszélyeztetik a felhasználó biztonságát. A tápvezetéket mindig úgy telepítse, hogy ne lépjenek rá, ne essenek keresztül rajta, és ne szoruljon be más tárgyak közé! Óvja a folyadékoktól a tápkábeleket és a hálózati adaptereket. Ne hagyja például a kábelt vagy hálózati adaptert csapok, kádak, WC-k környékén, vagy folyékony tisztítószerekkel tisztított padlón. A folyadék rövidzárt okozhat, különösen, ha a vezeték vagy a tápátalakító helytelen használat következtében megfeszült. A folyadékok a tápvezeték vagy tápátalakító csatlakozóinak fokozatos korrózióját is előidézhetik, ami végül is túlmelegedéshez vezethet. Mindig a megfelelő sorrendben csatlakoztassa a táp- és jelvezetékeket, és gondoskodjék róla, hogy az összes tápvezeték-csatlakozó teljes egészében és szilárdan üljön a megfelelő dugaljakban! Ne használjon olyan hálózati adaptert, amelynek csatlakozóin korrózió jelei mutatkoznak, vagy amelynek bármely részén túlmelegedés jelei (például deformálódott műanyag) észlelhetők. Ne használjon olyan tápvezetéket, amelynek bármelyik végén korrózióra vagy túlmelegedésre utaló nyomok vannak, vagy amelynek vezetéke bármilyen módon megsérült! vi ThinkCentre Felhasználói kézikönyv

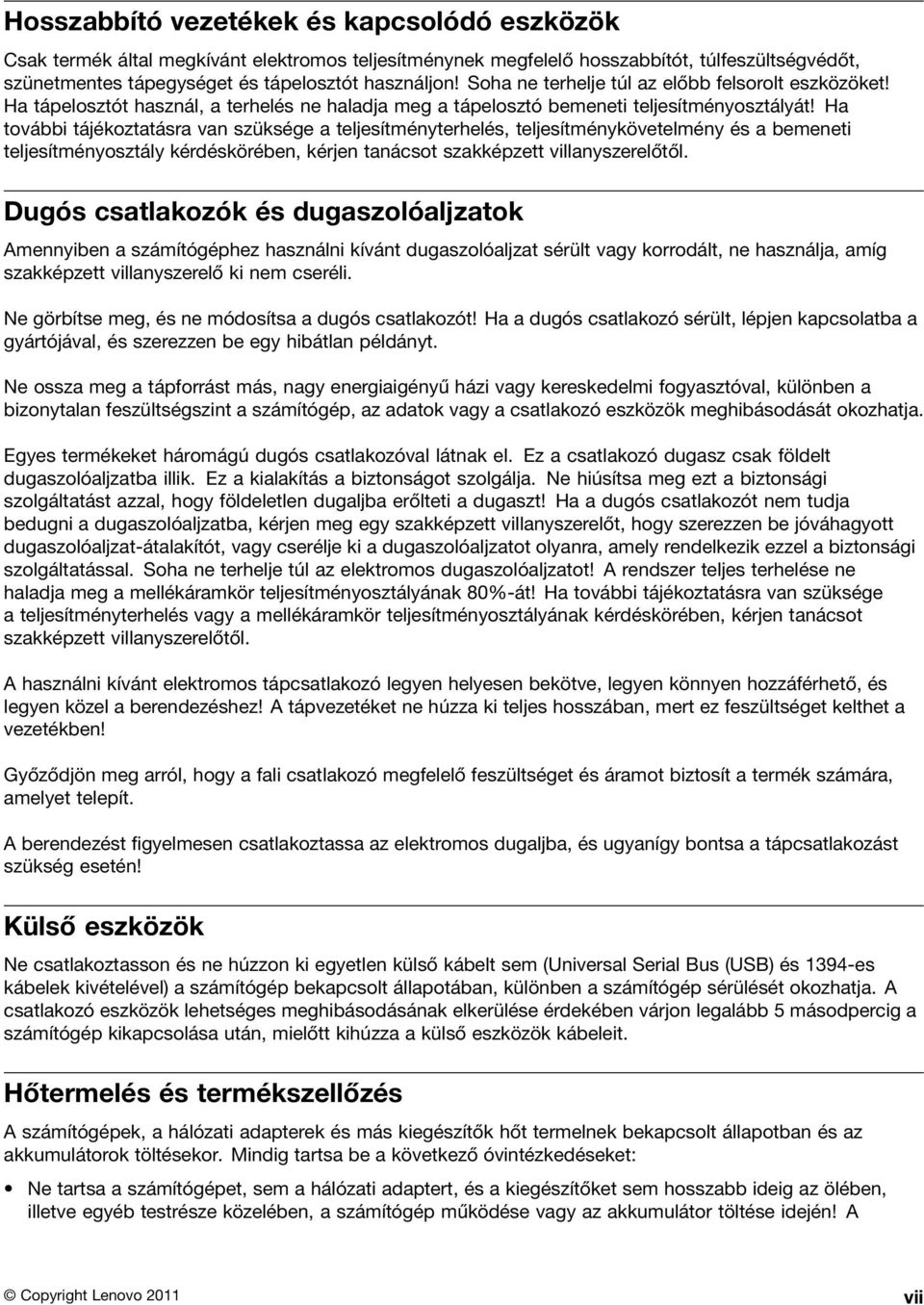

9 Hosszabbító vezetékek és kapcsolódó eszközök Csak termék által megkívánt elektromos teljesítménynek megfelelő hosszabbítót, túlfeszültségvédőt, szünetmentes tápegységet és tápelosztót használjon! Soha ne terhelje túl az előbb felsorolt eszközöket! Ha tápelosztót használ, a terhelés ne haladja meg a tápelosztó bemeneti teljesítményosztályát! Ha további tájékoztatásra van szüksége a teljesítményterhelés, teljesítménykövetelmény és a bemeneti teljesítményosztály kérdéskörében, kérjen tanácsot szakképzett villanyszerelőtől. Dugós csatlakozók és dugaszolóaljzatok Amennyiben a számítógéphez használni kívánt dugaszolóaljzat sérült vagy korrodált, ne használja, amíg szakképzett villanyszerelő ki nem cseréli. Ne görbítse meg, és ne módosítsa a dugós csatlakozót! Ha a dugós csatlakozó sérült, lépjen kapcsolatba a gyártójával, és szerezzen be egy hibátlan példányt. Ne ossza meg a tápforrást más, nagy energiaigényű házi vagy kereskedelmi fogyasztóval, különben a bizonytalan feszültségszint a számítógép, az adatok vagy a csatlakozó eszközök meghibásodását okozhatja. Egyes termékeket háromágú dugós csatlakozóval látnak el. Ez a csatlakozó dugasz csak földelt dugaszolóaljzatba illik. Ez a kialakítás a biztonságot szolgálja. Ne hiúsítsa meg ezt a biztonsági szolgáltatást azzal, hogy földeletlen dugaljba erőlteti a dugaszt! Ha a dugós csatlakozót nem tudja bedugni a dugaszolóaljzatba, kérjen meg egy szakképzett villanyszerelőt, hogy szerezzen be jóváhagyott dugaszolóaljzat-átalakítót, vagy cserélje ki a dugaszolóaljzatot olyanra, amely rendelkezik ezzel a biztonsági szolgáltatással. Soha ne terhelje túl az elektromos dugaszolóaljzatot! A rendszer teljes terhelése ne haladja meg a mellékáramkör teljesítményosztályának 80%-át! Ha további tájékoztatásra van szüksége a teljesítményterhelés vagy a mellékáramkör teljesítményosztályának kérdéskörében, kérjen tanácsot szakképzett villanyszerelőtől. A használni kívánt elektromos tápcsatlakozó legyen helyesen bekötve, legyen könnyen hozzáférhető, és legyen közel a berendezéshez! A tápvezetéket ne húzza ki teljes hosszában, mert ez feszültséget kelthet a vezetékben! Győződjön meg arról, hogy a fali csatlakozó megfelelő feszültséget és áramot biztosít a termék számára, amelyet telepít. A berendezést figyelmesen csatlakoztassa az elektromos dugaljba, és ugyanígy bontsa a tápcsatlakozást szükség esetén! Külső eszközök Ne csatlakoztasson és ne húzzon ki egyetlen külső kábelt sem (Universal Serial Bus (USB) és 1394-es kábelek kivételével) a számítógép bekapcsolt állapotában, különben a számítógép sérülését okozhatja. A csatlakozó eszközök lehetséges meghibásodásának elkerülése érdekében várjon legalább 5 másodpercig a számítógép kikapcsolása után, mielőtt kihúzza a külső eszközök kábeleit. Hőtermelés és termékszellőzés A számítógépek, a hálózati adapterek és más kiegészítők hőt termelnek bekapcsolt állapotban és az akkumulátorok töltésekor. Mindig tartsa be a következő óvintézkedéseket: Ne tartsa a számítógépet, sem a hálózati adaptert, és a kiegészítőket sem hosszabb ideig az ölében, illetve egyéb testrésze közelében, a számítógép működése vagy az akkumulátor töltése idején! A Copyright Lenovo 2011 vii

10 számítógép, a hálózati adapter és számos kiegészítő is hőt termel az üzemszerű működés közben. A hosszas testkapcsolat kényelmetlenségérzést, esetleg égést okozhat a bőrön. Ne töltse az akkumulátort, és ne működtesse a számítógépet, a hálózati adaptert és a kiegészítőket sem tűzveszélyes folyadék közelében vagy robbanásveszélyes környezetben! A szellőzőnyílások, a ventillátorok és a hűtőbordák a biztonságos, kényelmes és megbízható üzemeltetést szolgálják. Ezen szolgáltatások működését akaratlanul is megakadályozhatja, ha a terméket ágyra, pamlagra, szőnyegre vagy más rugalmas felületre helyezi. Soha ne akadályozza meg, ne fedje el, és ne gyengítse le ezeket a szolgáltatásokat! Legalább három havonta ellenőrizze az asztali számítógépet, mennyi port gyűjtött össze. Mielőtt ezt megtenné, kapcsolja ki a tápfeszültséget, húzza ki a számítógép tápkábelét a falból, majd távolítsa el a ventilátoroknál és a borítók perforációinál összegyűlt piszkot. Ha külső piszok gyűlt össze, vizsgálja meg és távolítsa el a számítógép belsejéből is a piszkot, beleértve a hűtőbordát, a tápegység ventilátorait, és az egyéb ventilátorokat is. A borító felnyitása előtt mindig kapcsolja ki a gépet és húzza ki a tápkábelt. Ha lehet, nagy forgalmú helytől két lábnál közelebbi távolságra ne üzemeltesse a gépet. Ha ilyen közel kell üzemeltetnie számítógépet nagy forgalmú helyhez, gyakrabban ellenőrizze, és szükség szerint gyakrabban tisztítsa a számítógépet. A biztonság és a számítógép optimális teljesítménye érdekében kövesse az alábbi alapvető megelőző lépéseket az asztali számítógép esetén: Tartsa csukott állapotban a borítót, valahányszor bedugja a számítógépet a hálózatba! Szabályos időközönként ellenőrizze kívülről az összegyűjtött piszkot! Távolítsa el a piszkot a ventilátoroknál és a borítók perforációinál! Gyakrabban kell tisztítani a számítógépet, ha erősen szennyezett környezetben vagy nagy forgalmú helyen üzemelteti. Ne akadályozza a légáram útját és ne takarja el a szellőzőnyílásokat! Ne tartsa és ne működtesse a számítógépet bútorzaton belül, mivel ez a túlmelegedés kockázatával jár! A számítógépben a légáram hőmérséklete nem haladhatja meg a 35 C-ot (95 F)! Ne telepítsen légszűrő eszközöket! Megzavarhatják a megfelelő hűtést. Működési környezet Az optimális környezet, amelyben használja a számítógépet 10 C-35 C (50 F-95 F), miközben a relatív páratartalom tartománya 35% és 80% közötti. Ha a számítógépet 10 C-nál (50 F) alacsonyabb hőmérsékleten tárolja vagy szállítja, hagyjon időt arra, hogy a lehűlt számítógép lassan érje el az optimális 10 C-35 C (50 F-95 F) üzemi hőmérsékletet a használat előtt. Ez akár két órát is igénybe vehet különleges feltételek esetén. Ha nem hagyja, hogy a használat előtt a számítógép hőmérséklete elérje az optimális üzemi hőmérsékletet, javíthatatlan hibát okozhat a számítógépben. Ha lehetséges, jól szellőző száraz és közvetlen napsugárzástól védett helyre tegye a számítógépet. Tartsa távol a számítógéptől az elektromos berendezéseket, például az elektromos ventilátort, rádiót, nagyteljesítményű aktív hangszórókat, légkondícionálót, és mikrohullámú sütőt, mivel az ilyen berendezések által gerjesztett erős mágneses mezők tönkre tehetik a monitort és a merevlemezen tárolt adatokat. Ne tegyen semmilyen italt sem a számítógép fölé vagy mögé, sem a csatlakoztatott eszközökre. Ha a folyadék ráömlik vagy belefolyik a számítógépbe vagy a csatlakoztatott eszközre, rövidzár vagy más egyéb meghibásodás következhet be. Ne egyen és ne dohányozzon a billentyűzet felett. A billentyűzetre hulló darabok meghibásodást okozhatnak. viii ThinkCentre Felhasználói kézikönyv

11 Biztonsági tájékoztató a modemhez Vigyázat! A tűzveszély csökkentése érdekében csak az Underwriters Laboratories (UL) által jegyzett vagy a Kanadai Szabványügyi Szervezet (CSA) tanúsítványával rendelkező, 26 AWG vagy vastagabb (például No. 24 AWG) telefonkábelt használjon. A tűzveszély, áramütés vagy sérülés veszélye csökkentésének érdekében a telefonberendezés használatakor mindig kövesse az alapvető biztonsági előírásokat, mint pl.: Soha ne telepítsen telefonvezetéket zivatar idején. Soha ne telepítsen telefondugót nedves helyeken, kivéve, ha a dugó kifejezetten nedves környezethez készült. Soha ne érjen szigeteletlen telefonvezetékekhez vagy csatlakozókhoz, kivéve, ha a telefonvonal le van választva a telefonhálózatról. Óvatosan végezze a telefonvezetékek telepítését vagy módosítását. Ne használja a telefont (kivéve a vezeték nélküli típusokat) zivatar idején. Távoli áramütés veszélye állhat fenn a villámlásból adódóan. Ne használja a telefont gázszivárgás jelzésére a szivárgás közelében. Lézersugárzással kapcsolatos megfelelési nyilatkozat Vigyázat! Lézeres termékek (pl. CD-ROM, DVD-meghajtó, száloptikás készülék vagy adókészülék) telepítésekor ügyeljen a következőre: Ne távolítsa el a burkolatokat. A lézeres termék burkolatának eltávolítása veszélyes lézersugárzást okozhat. A készülék nem tartalmaz javítható alkatrészeket. A kezelő- vagy beállítószervek előírástól eltérő használata veszélyes sugárzást okozhat. VESZÉLY! Egyes lézeres termékek beépített 3A vagy 3B osztályú lézerdiódát tartalmazhatnak. Ügyeljen a következőre. Lézersugárzás-veszély nyitott állapotban. Ne nézzen a sugárba, ne nézze közvetlenül optikai eszközökkel, hogy elkerülje a sugárral történő közvetlen kapcsolatot. Tápegységre vonatkozó nyilatkozat Soha ne vegye le a tápegység vagy más olyan alkatrész borítóját, amelyiken a következő címkét találja. Copyright Lenovo 2011 ix

12 Veszélyes feszültség, áram vagy energiaszint van jelen az olyan alkotórészekben, amelyeken ilyen címkék vannak. Az ilyen alkotórészek nem tartalmaznak javítható alkatrészeket. Ha ilyen alkatrészeket talál gyanúsnak, forduljon szerviz szakemberhez. Tisztítás és karbantartás Tartsa tisztán számítógépét és munkaterületét. A számítógép tisztítása előtt zárja le a rendszert, majd húzza ki a tápkábelt. Ne spricceljen semmilyen folyadékot sem közvetlenül a számítógépre, és ne használjon tűzveszélyes anyagot tartalmazó mosószert a számítógép tisztításához. Permetezze a mosószert egy puha rongyra, és azzal törölje le a számítógép felületeit. x ThinkCentre Felhasználói kézikönyv

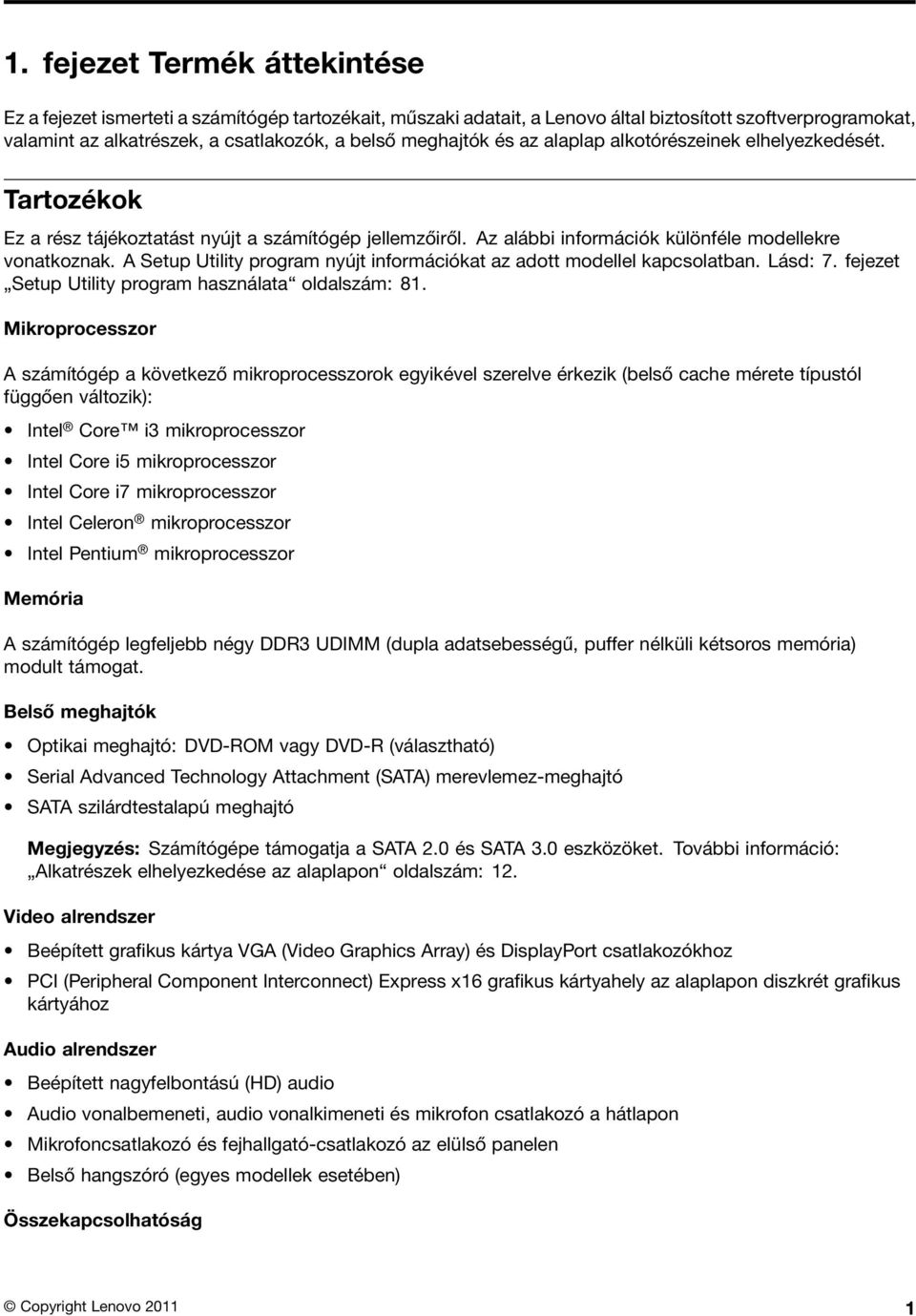

13 1. fejezet Termék áttekintése Ez a fejezet ismerteti a számítógép tartozékait, műszaki adatait, a Lenovo által biztosított szoftverprogramokat, valamint az alkatrészek, a csatlakozók, a belső meghajtók és az alaplap alkotórészeinek elhelyezkedését. Tartozékok Ez a rész tájékoztatást nyújt a számítógép jellemzőiről. Az alábbi információk különféle modellekre vonatkoznak. A Setup Utility program nyújt információkat az adott modellel kapcsolatban. Lásd: 7. fejezet Setup Utility program használata oldalszám: 81. Mikroprocesszor A számítógép a következő mikroprocesszorok egyikével szerelve érkezik (belső cache mérete típustól függően változik): Intel Core i3 mikroprocesszor Intel Core i5 mikroprocesszor Intel Core i7 mikroprocesszor Intel Celeron mikroprocesszor Intel Pentium mikroprocesszor Memória A számítógép legfeljebb négy DDR3 UDIMM (dupla adatsebességű, puffer nélküli kétsoros memória) modult támogat. Belső meghajtók Optikai meghajtó: DVD-ROM vagy DVD-R (választható) Serial Advanced Technology Attachment (SATA) merevlemez-meghajtó SATA szilárdtestalapú meghajtó Megjegyzés: Számítógépe támogatja a SATA 2.0 és SATA 3.0 eszközöket. További információ: Alkatrészek elhelyezkedése az alaplapon oldalszám: 12. Video alrendszer Beépített grafikus kártya VGA (Video Graphics Array) és DisplayPort csatlakozókhoz PCI (Peripheral Component Interconnect) Express x16 grafikus kártyahely az alaplapon diszkrét grafikus kártyához Audio alrendszer Beépített nagyfelbontású (HD) audio Audio vonalbemeneti, audio vonalkimeneti és mikrofon csatlakozó a hátlapon Mikrofoncsatlakozó és fejhallgató-csatlakozó az elülső panelen Belső hangszóró (egyes modellek esetében) Összekapcsolhatóság Copyright Lenovo

14 100/1000 Mb/s beépített Ethernet vezérlő PCI Fax modem (egyes modelleken) Rendszerfelügyeleti szolgáltatások Bekapcsoláskori önteszt (POST) hardverteszt-eredményeinek tárolása Desktop Management Interface (DMI) A Desktop Management Interface segítségével a felhasználók megtekinthetik a számítógép különböző információit, például a processzor típusát, a telepítés dátumát, a számítógéphez csatlakozó nyomtatókat és perifériákat, a tápforrásokat és a karbantartási előzményeket. Intel Standard Manageability Az Intel Standard Manageability egy hardver- és mikrokód-technológia; olyan funkciókkal látja el a számítógépet, amelyek jóvoltából egyszerűbbé és olcsóbbá válik a számítógépek megfigyelése, karbantartása, frissítése, fejlesztése és javítása. Intel Matrix Storage Manager Az Intel Matrix Storage Manager eszközvezérlő-program lehetővé teszi a SATA RAID 5 és SATA RAID 10 lemeztömbök használatát bizonyos Intel-alaplapokon, és így növelhető a merevlemez teljesítménye. Preboot Execution Environment (PXE) A Preboot Execution Environment egy olyan környezet, amely lehetővé teszi a számítógépek hálózatról történő indítását, az adattároló-eszközöktől (pl. merevlemez-meghajtó) és operációs rendszertől függetlenül. Smart Performance Choice A Smart Performance Choice funkcióval szabályozható a számítógép működés közbeni zajszintje és hőmérséklete. Lásd: Teljesítményszabályozás oldalszám: 85. System Management (SM), Basic Input/Output System (BIOS) és SM szoftver Az SM BIOS specifikáció olyan adatszerkezeteket és elérési metódusokat határoz meg a BIOS programban, ami lehetővé teszi az adott számítógépre vonatkozó információk tárolását és beolvasását a felhasználó vagy egy alkalmazás számára. Wake on LAN A Wake on LAN egy Ethernet hálózati szabvány, amely lehetővé teszi, hogy egy hálózati üzenet segítségével kapcsolják be vagy indítsák a számítógépet. Az üzenetet általában az adott helyi hálózat egy másik számítógépén futó program küldi. Wake on Ring A Wake on Ring (más néven Wake on Modem) specifikáció segítségével fel lehet ébreszteni a támogatott számítógépeket és eszközöket az alvó vagy készenléti üzemmódból. Windows Management Instrumentation (WMI) A Windows Management Instrumentation különböző bővítményeket tartalmaz a Windows illesztőprogram-modellhez. Olyan rendszerfelületet biztosít, amelyen keresztül adatokat és értesítéseket küldhetnek a kezelt alkotórészek. 2 ThinkCentre Felhasználói kézikönyv

15 Bemenet/kimenet (I/O) szolgáltatások 9 tűs soros port (egy szabványos és egy választható) Nyolc USB (Universal Serial Bus) csatlakozó (kettő az előlapon és hat a hátlapon) Egy Ethernet csatlakozó Egy DisplayPort csatlakozó Egy VGA monitor csatlakozó Egy Personal System/2 (PS/2) billentyűzetcsatlakozó (választható) Egy PS/2 egér csatlakozó (választható) Három audio csatlakozó (audio vonalbemeneti csatlakozó, audio vonalkimeneti csatlakozó és mikrofoncsatlakozó) a hátlapon Két audio csatlakozó az előlapon (mikrofon- és fejhallgató csatlakozó) További információ: Csatlakozók, kezelőszervek és jelzőfények a számítógép előlapján oldalszám: 8 és Csatlakozók elhelyezkedése a számítógép hátlapján oldalszám: 9. Bővítés Egy merevlemez meghajtó bővítőhely Egy optikai meghajtó bővítőhely Két PCI kártyahely Egy PCI Express x1 kártyahely Egy PCI Express x16 grafikus csatolókártya-hely Tápegység A számítógép 240 wattos automata feszültségérzékelős tápegységgel érkezik. Biztonsági tartozékok A mikrokódba ágyazott Computrace Agent szoftver Borító jelenléti kapcsoló (behatolás érzékelőnek is nevezzük) Eszköz engedélyezése és letiltása USB-csatlakozók egyenkénti engedélyezése és letiltása Billentyűzet ujjlenyomat olvasóval (bizonyos modelleken) Bekapcsolási jelszó (POP), adminisztrátori jelszó és merevlemezjelszó a jogosulatlan számítógéphasználat megakadályozása érdekében Indítási sorrend vezérlése Indítás billentyűzet vagy egér nélkül Beépített kábelzár (Kensington zár) támogatása Platformmegbízhatósági modul (TPM) További információ: 4. fejezet Biztonsági intézkedések oldalszám: 25. Előre telepített szoftverprogramok A számítógépen előre telepítve vannak bizonyos programok, amelyek egyszerűbbé és biztonságosabbá teszik a munkát. További információ: Szoftver bemutatása oldalszám: 5. Előre telepített operációs rendszer 1. fejezet. Termék áttekintése 3

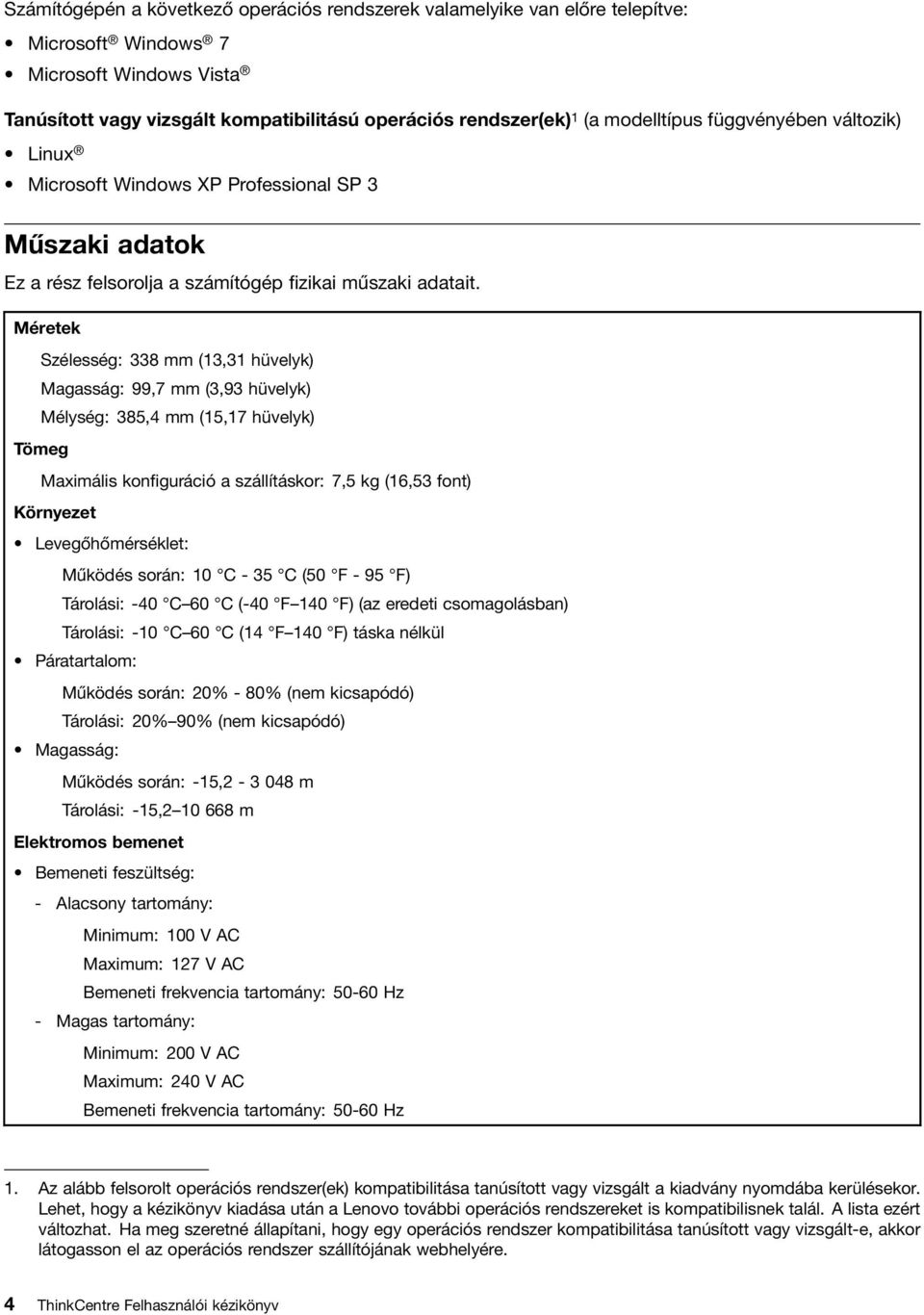

16 Számítógépén a következő operációs rendszerek valamelyike van előre telepítve: Microsoft Windows 7 Microsoft Windows Vista Tanúsított vagy vizsgált kompatibilitású operációs rendszer(ek) 1 (a modelltípus függvényében változik) Linux Microsoft Windows XP Professional SP 3 Műszaki adatok Ez a rész felsorolja a számítógép fizikai műszaki adatait. Méretek Szélesség: 338 mm (13,31 hüvelyk) Magasság: 99,7 mm (3,93 hüvelyk) Mélység: 385,4 mm (15,17 hüvelyk) Tömeg Maximális konfiguráció a szállításkor: 7,5 kg (16,53 font) Környezet Levegőhőmérséklet: Működés során: 10 C - 35 C (50 F - 95 F) Tárolási: -40 C 60 C (-40 F 140 F) (az eredeti csomagolásban) Tárolási: -10 C 60 C (14 F 140 F) táska nélkül Páratartalom: Működés során: 20% - 80% (nem kicsapódó) Tárolási: 20% 90% (nem kicsapódó) Magasság: Működés során: -15, m Tárolási: -15, m Elektromos bemenet Bemeneti feszültség: - Alacsony tartomány: Minimum: 100 V AC Maximum: 127 V AC Bemeneti frekvencia tartomány: Hz - Magas tartomány: Minimum: 200 V AC Maximum: 240 V AC Bemeneti frekvencia tartomány: Hz 1. Az alább felsorolt operációs rendszer(ek) kompatibilitása tanúsított vagy vizsgált a kiadvány nyomdába kerülésekor. Lehet, hogy a kézikönyv kiadása után a Lenovo további operációs rendszereket is kompatibilisnek talál. A lista ezért változhat. Ha meg szeretné állapítani, hogy egy operációs rendszer kompatibilitása tanúsított vagy vizsgált-e, akkor látogasson el az operációs rendszer szállítójának webhelyére. 4 ThinkCentre Felhasználói kézikönyv

17 Szoftver bemutatása A számítógép előre telepített operációs rendszerrel és számos Lenovo által biztosított alkalmazással érkezik. Lenovo által biztosított szoftver A Lenovo az alábbi szoftverprogramokat biztosítja a hatékonyság javítása és a számítógép karbantartásával kapcsolatos költségek csökkentése érdekében. A számítógéppel biztosított szoftverprogramok a gép típusától és az operációs rendszertől függően nagyon változók lehetnek. Lenovo ThinkVantage Tools A Lenovo ThinkVantage Tools program elvezeti Önt az információforrások gazdájához, továbbá elősegíti a munkáját könnyebbé és biztonságosabbá tevő különféle eszközök elérését. Megjegyzés: A Lenovo ThinkVantage Tools program csak a Lenovo által telepített Windows 7 operációs rendszerrel ellátott számítógépeken áll rendelkezésre. A Lenovo ThinkVantage Tools program eléréséhez kattintson a Start Minden program Lenovo ThinkVantage Tools elemekre. A Lenovo ThinkVantage Tools alkalmazásból elérhető programok listáját az alábbi táblázat tartalmazza. A kívánt program megnyitásához kattintson duplán a programhoz tartozó ikonra. 1. táblázat A Lenovo ThinkVantage Tools programikonjainak neve Create Recovery Media Fingerprint Software Program neve Lenovo Solution Center vagy Lenovo ThinkVantage Toolbox ThinkVantage Password Manager ThinkVantage Power Manager ThinkVantage Rescue and Recovery ThinkVantage System Update Ikon neve a Lenovo ThinkVantage Tools alkalmazásban Factory Recovery lemezek Ujjlenyomat-olvasó Rendszerállapot és diagnosztika Jelszótároló Energiagazdálkodás Fejlett rendszermentés és visszaállítás Frissítés és illesztőprogramok ThinkVantage Productivity Center A ThinkVantage Productivity Center program olyan információkat és eszközöket biztosít, amelyek segítik a számítógép beállítását, működésének megértését, karbantartását és bővítését. Megjegyzés: A ThinkVantage Productivity Center program csak a Lenovo által előre telepített Windows Vista operációs rendszerrel ellátott számítógépeken áll rendelkezésre. További információ: ThinkVantage Productivity Center oldalszám: 117. Lenovo Welcome A Lenovo Welcome program bemutat néhány beépített innovatív Lenovo kiegészítőt, és végigvezeti néhány fontos beállítási lépésen, ami elősegíti a számítógép széleskörű használatát. Fingerprint Software A bizonyos billentyűzeteken rendelkezésre álló integrált ujjlenyomat-olvasó lehetővé teszi az ujjlenyomat rögzítését, majd társítását a bekapcsolási jelszóval, a merevlemez meghajtó jelszavával és a Windows 1. fejezet. Termék áttekintése 5

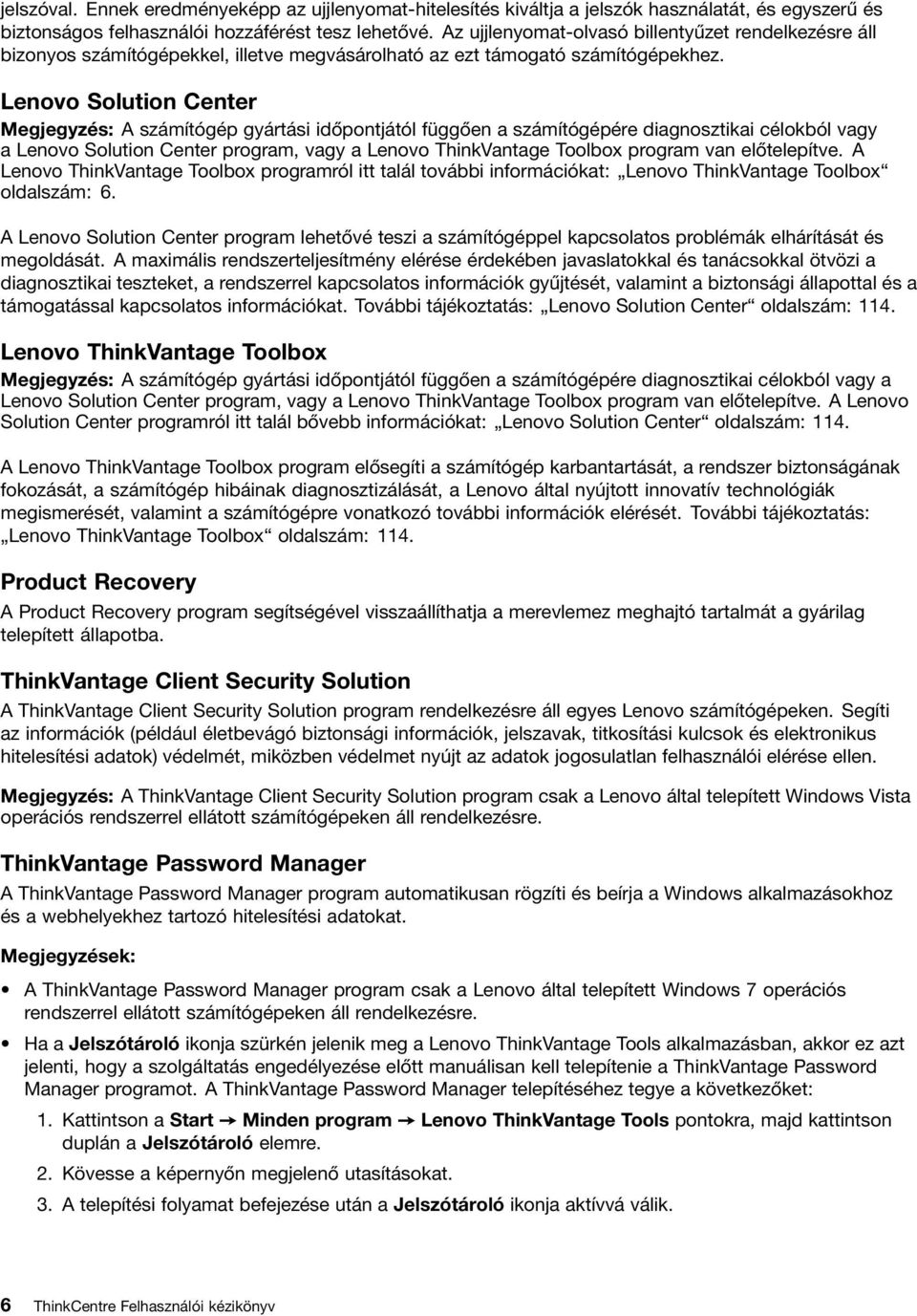

18 jelszóval. Ennek eredményeképp az ujjlenyomat-hitelesítés kiváltja a jelszók használatát, és egyszerű és biztonságos felhasználói hozzáférést tesz lehetővé. Az ujjlenyomat-olvasó billentyűzet rendelkezésre áll bizonyos számítógépekkel, illetve megvásárolható az ezt támogató számítógépekhez. Lenovo Solution Center Megjegyzés: A számítógép gyártási időpontjától függően a számítógépére diagnosztikai célokból vagy a Lenovo Solution Center program, vagy a Lenovo ThinkVantage Toolbox program van előtelepítve. A Lenovo ThinkVantage Toolbox programról itt talál további információkat: Lenovo ThinkVantage Toolbox oldalszám: 6. A Lenovo Solution Center program lehetővé teszi a számítógéppel kapcsolatos problémák elhárítását és megoldását. A maximális rendszerteljesítmény elérése érdekében javaslatokkal és tanácsokkal ötvözi a diagnosztikai teszteket, a rendszerrel kapcsolatos információk gyűjtését, valamint a biztonsági állapottal és a támogatással kapcsolatos információkat. További tájékoztatás: Lenovo Solution Center oldalszám: 114. Lenovo ThinkVantage Toolbox Megjegyzés: A számítógép gyártási időpontjától függően a számítógépére diagnosztikai célokból vagy a Lenovo Solution Center program, vagy a Lenovo ThinkVantage Toolbox program van előtelepítve. A Lenovo Solution Center programról itt talál bővebb információkat: Lenovo Solution Center oldalszám: 114. A Lenovo ThinkVantage Toolbox program elősegíti a számítógép karbantartását, a rendszer biztonságának fokozását, a számítógép hibáinak diagnosztizálását, a Lenovo által nyújtott innovatív technológiák megismerését, valamint a számítógépre vonatkozó további információk elérését. További tájékoztatás: Lenovo ThinkVantage Toolbox oldalszám: 114. Product Recovery A Product Recovery program segítségével visszaállíthatja a merevlemez meghajtó tartalmát a gyárilag telepített állapotba. ThinkVantage Client Security Solution A ThinkVantage Client Security Solution program rendelkezésre áll egyes Lenovo számítógépeken. Segíti az információk (például életbevágó biztonsági információk, jelszavak, titkosítási kulcsok és elektronikus hitelesítési adatok) védelmét, miközben védelmet nyújt az adatok jogosulatlan felhasználói elérése ellen. Megjegyzés: A ThinkVantage Client Security Solution program csak a Lenovo által telepített Windows Vista operációs rendszerrel ellátott számítógépeken áll rendelkezésre. ThinkVantage Password Manager A ThinkVantage Password Manager program automatikusan rögzíti és beírja a Windows alkalmazásokhoz és a webhelyekhez tartozó hitelesítési adatokat. Megjegyzések: A ThinkVantage Password Manager program csak a Lenovo által telepített Windows 7 operációs rendszerrel ellátott számítógépeken áll rendelkezésre. Ha a Jelszótároló ikonja szürkén jelenik meg a Lenovo ThinkVantage Tools alkalmazásban, akkor ez azt jelenti, hogy a szolgáltatás engedélyezése előtt manuálisan kell telepítenie a ThinkVantage Password Manager programot. A ThinkVantage Password Manager telepítéséhez tegye a következőket: 1. Kattintson a Start Minden program Lenovo ThinkVantage Tools pontokra, majd kattintson duplán a Jelszótároló elemre. 2. Kövesse a képernyőn megjelenő utasításokat. 3. A telepítési folyamat befejezése után a Jelszótároló ikonja aktívvá válik. 6 ThinkCentre Felhasználói kézikönyv

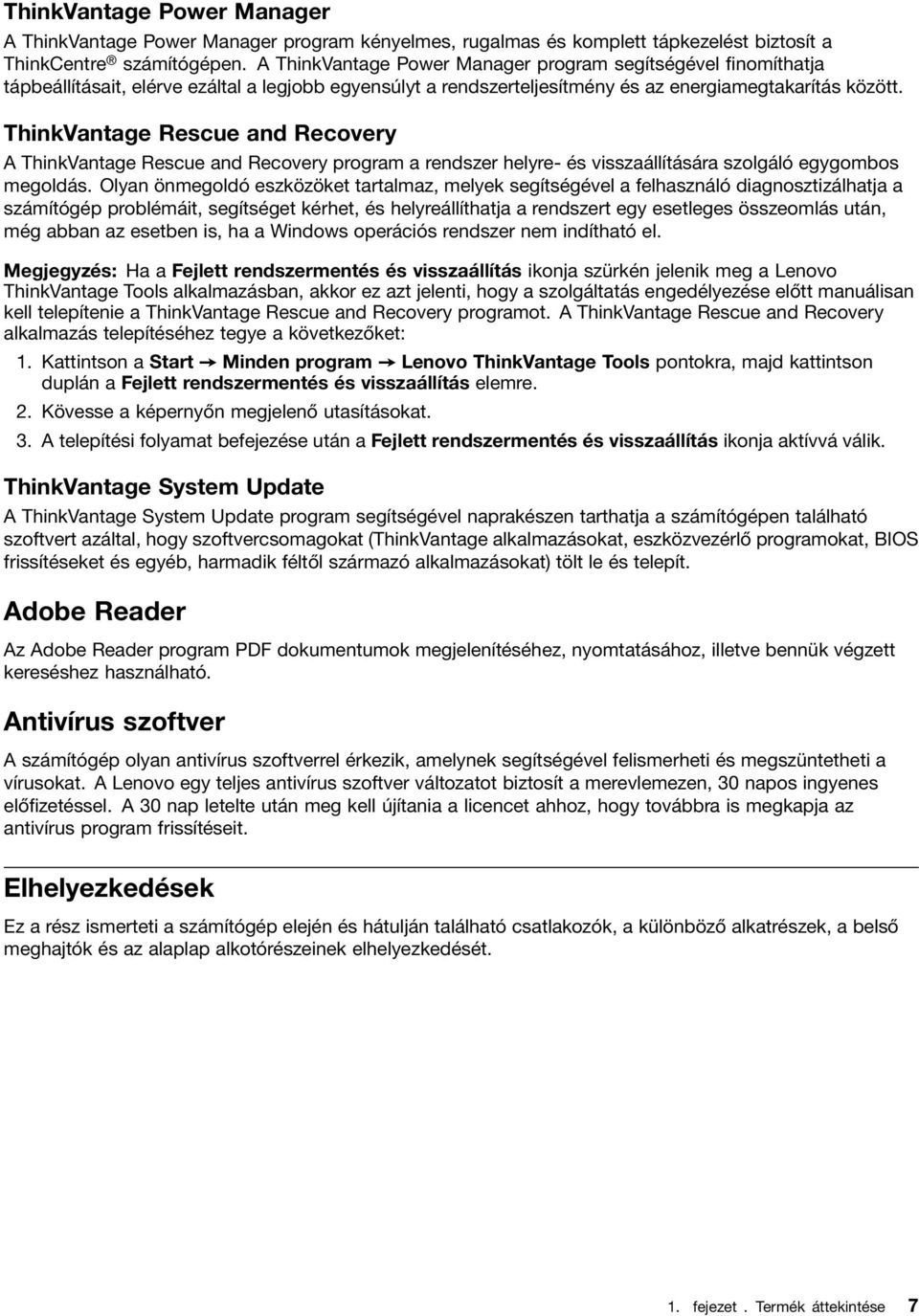

19 ThinkVantage Power Manager A ThinkVantage Power Manager program kényelmes, rugalmas és komplett tápkezelést biztosít a ThinkCentre számítógépen. A ThinkVantage Power Manager program segítségével finomíthatja tápbeállításait, elérve ezáltal a legjobb egyensúlyt a rendszerteljesítmény és az energiamegtakarítás között. ThinkVantage Rescue and Recovery A ThinkVantage Rescue and Recovery program a rendszer helyre- és visszaállítására szolgáló egygombos megoldás. Olyan önmegoldó eszközöket tartalmaz, melyek segítségével a felhasználó diagnosztizálhatja a számítógép problémáit, segítséget kérhet, és helyreállíthatja a rendszert egy esetleges összeomlás után, még abban az esetben is, ha a Windows operációs rendszer nem indítható el. Megjegyzés: Ha a Fejlett rendszermentés és visszaállítás ikonja szürkén jelenik meg a Lenovo ThinkVantage Tools alkalmazásban, akkor ez azt jelenti, hogy a szolgáltatás engedélyezése előtt manuálisan kell telepítenie a ThinkVantage Rescue and Recovery programot. A ThinkVantage Rescue and Recovery alkalmazás telepítéséhez tegye a következőket: 1. Kattintson a Start Minden program Lenovo ThinkVantage Tools pontokra, majd kattintson duplán a Fejlett rendszermentés és visszaállítás elemre. 2. Kövesse a képernyőn megjelenő utasításokat. 3. A telepítési folyamat befejezése után a Fejlett rendszermentés és visszaállítás ikonja aktívvá válik. ThinkVantage System Update A ThinkVantage System Update program segítségével naprakészen tarthatja a számítógépen található szoftvert azáltal, hogy szoftvercsomagokat (ThinkVantage alkalmazásokat, eszközvezérlő programokat, BIOS frissítéseket és egyéb, harmadik féltől származó alkalmazásokat) tölt le és telepít. Adobe Reader Az Adobe Reader program PDF dokumentumok megjelenítéséhez, nyomtatásához, illetve bennük végzett kereséshez használható. Antivírus szoftver A számítógép olyan antivírus szoftverrel érkezik, amelynek segítségével felismerheti és megszüntetheti a vírusokat. A Lenovo egy teljes antivírus szoftver változatot biztosít a merevlemezen, 30 napos ingyenes előfizetéssel. A 30 nap letelte után meg kell újítania a licencet ahhoz, hogy továbbra is megkapja az antivírus program frissítéseit. Elhelyezkedések Ez a rész ismerteti a számítógép elején és hátulján található csatlakozók, a különböző alkatrészek, a belső meghajtók és az alaplap alkotórészeinek elhelyezkedését. 1. fejezet. Termék áttekintése 7

20 Csatlakozók, kezelőszervek és jelzőfények a számítógép előlapján Az 1. ábra Elülső csatlakozók, kezelőszervek és jelzőfények elhelyezkedése oldalszám: 8 a számítógép előlapján található csatlakozók, kezelőszervek és jelzőfények elhelyezkedését mutatja be. 1. ábra Elülső csatlakozók, kezelőszervek és jelzőfények elhelyezkedése 1 Optikai meghajtó kiadó/bezáró gombja 5 USB-csatlakozó (2. USB-port) 2 Főkapcsoló 6 Mikrofon csatlakozó 3 Merevlemez működését jelző fény 7 Fejhallgató csatlakozó 4 Tápellátás jelzőfénye 8 USB-csatlakozó (1. USB-port) 8 ThinkCentre Felhasználói kézikönyv

21 Csatlakozók elhelyezkedése a számítógép hátlapján A 2. ábra Hátsó csatlakozók kiosztása oldalszám: 9 a számítógép hátlapján található csatlakozók elhelyezkedését mutatja be. A számítógép hátlapján található néhány csatlakozó esetében színkódok segítenek annak megállapításában, hogy melyik kábelt hová kell csatlakoztatni a számítógépen. 2. ábra Hátsó csatlakozók kiosztása 1 Tápkábel csatlakozó 10 PCI Express x1 kártyahely 2 Soros port (1. soros port) 11 PCI kártyahelyek 3 VGA monitor csatlakozó 12 Választható soros port (2. soros port) 4 DisplayPort csatlakozó 13 Kábelzár nyílásai (2) 5 USB-csatlakozók (3-8. USB-port) 14 Ethernet csatlakozó 6 Mikrofon csatlakozó 15 Beépített kábelzár (Kingston zár) nyílása 7 Audio vonal-ki csatlakozó 16 Borításnyitó gomb 8 Audio vonal-be csatlakozó 17 PS/2 billentyűzet és egér csatlakozó (opcionális) 9 PCI Express x16 grafikus kártyahely Csatlakozó Audio vonal be csatlakozó Audio vonal-ki csatlakozó Leírás Külső audio eszközök (például sztereó rendszer) felől érkező audio jelek fogadására használják. Külső audio eszköz csatlakoztatásakor az eszköz audio vonalkimeneti csatlakozóját és a számítógép audio vonalbemeneti csatlakozóját kell kábellel összekötni. Audio jelek küldésére használják a számítógépből külső eszközök felé, úgymint aktív sztereó hangszórók (hangszórók beépített erősítővel), fejhallgatók, multimédia billentyűzetek vagy sztereó rendszerek, illetve egyéb felvevő eszközök audio vonal-be csatlakozói felé. 1. fejezet. Termék áttekintése 9

22 Csatlakozó DisplayPort csatlakozó Ethernet csatlakozó Mikrofon csatlakozó Soros port PS/2 billentyűzet csatlakozó (opcionális) PS/2 egér csatlakozó (opcionális) USB csatlakozó VGA monitor csatlakozó Leírás Nagyteljesítményű vagy közvetlen vezérlésű monitorok, valamint DisplayPort csatlakozót használó más eszközök csatlakoztatására szolgál. Helyi hálózathoz (LAN) használt Ethernet kábel csatlakoztatására használják. Megjegyzés: A számítógép FCC B osztály keretein belüli működését 5-ös kategóriájú Ethernet kábel használatával biztosíthatja. Segítségével mikrofont csatlakoztathat számítógépéhez, amikor rögzíteni akar hangot, illetve beszéd-felismerő szoftvert használ. Külső modem, soros nyomtató vagy egyéb 9 tűs soros csatlakozót használó eszköz csatlakoztatására használják. PS/2 billentyűzetcsatlakozót használó billentyűzet csatlakoztatására használják. PS/2 egércsatlakozót használó egér, hanyattegér vagy egyéb mutatóeszköz csatlakoztatására használják. USB csatlakozót igénylő eszközök (például USB billentyűzet, USB egér, USB lapolvasó vagy USB nyomtató) csatlakoztatására használják. Ha nyolcnál több USB eszközzel rendelkezik, akkor USB hub vásárlásával csatlakoztathat további USB eszközöket. VGA monitor, vagy VGA monitor csatlakozóját használó más eszközök csatlakoztatására használják. 10 ThinkCentre Felhasználói kézikönyv

23 Alkotórészek elhelyezkedése A 3. ábra Alkotórészek elhelyezkedése oldalszám: 11 a számítógép különféle alkotórészeinek elhelyezkedését mutatja be. A számítógép borításának felnyitásával kapcsolatos tájékoztatást a Számítógép borítójának felnyitása oldalszám: 32 helyen találja meg. 3. ábra Alkotórészek elhelyezkedése 1 Hűtőborda és ventilátor szerelvény 7 Rendszerventilátor-szerelvény 2 Tápegység-szerelvény 8 Belső hangszóró (telepítve egyes modelleken) 3 Memóriamodul 9 Borító jelenléti kapcsolója (behatolásjelző kapcsoló) 4 Optikai meghajtó 10 Merevlemez-meghajtó (vagy szilárdtest alapú meghajtó) 5 Elülső audio- és USB-szerelvény 11 PCI kártya (telepítve egyes modelleken) 6 Előlap 12 Hűtőborda légterelőcső 1. fejezet. Termék áttekintése 11

24 Alkatrészek elhelyezkedése az alaplapon A 4. ábra Alaplap alkatrészeinek elhelyezkedése oldalszám: 12 az alaplapon található alkatrészek elhelyezkedését ábrázolja. 4. ábra Alaplap alkatrészeinek elhelyezkedése 1 4 tűs tápcsatlakozó 15 esata csatlakozó 2 Mikroprocesszor 16 Tápventilátor csatlakozója 3 Mikroprocesszor ventilátor csatlakozója 17 Előlapi csatlakozó (a LED jelzőfények és a tápkapcsoló csatlakoztatáshoz) 4 1. memória aljzat (DIMM1) elülső USB-csatlakozó (az elülső panelen található 1. és 2. USB-port csatlakoztatásához) 5 2. memória aljzat (DIMM2) elülső USB csatlakozó (további USB-eszközök csatlakoztatásához) 6 3. memória aljzat (DIMM3) 20 Soros (COM2) csatlakozó 7 4. memória aljzat (DIMM4) 21 Belső hangszóró csatlakozója 8 Hőérzékelő csatlakozó 22 Elülső audio csatlakozó 9 24 tűs tápcsatlakozó 23 PCI kártyahely (2) 10 Elem 24 PCI Express x1 kártyahely 11 CMOS (kiegészítő fémoxid félvezető) törlése/helyreállítása jumper 25 PCI Express x16 grafikus kártyahely 12 Párhuzamos csatlakozó 26 Rendszerventilátor csatlakozója 13 SATA csatlakozó 1 (SATA 3.0 csatlakozó) 27 Borító jelenlétét figyelő kapcsoló csatlakozója (Behatolásjelző csatlakozója) és 3. SATA csatlakozók (SATA 2.0 csatlakozók) 12 ThinkCentre Felhasználói kézikönyv 28 PS/2 billentyűzet és egér csatlakozója

25 Belső meghajtók elhelyezkedése A belső meghajtók olyan eszközök, amelyeket a számítógép adatok tárolására és beolvasására használ. Meghajtókat azért adnak a számítógéphez, hogy a számítógép tárolókapacitását növeljék, illetve a számítógépet más típusú adathordozók olvasására felkészítsék. A belső meghajtók beszerelése rekeszekbe történik. A kézikönyv 1. rekesz, 2. rekesz stb. néven hivatkozik a rekeszekre. Belső meghajtó beszerelésekor vagy cseréjekor fontos, hogy megjegyezze az egyes rekeszekbe beszerelhető meghajtók típusát és méretét, valamint a beszerelt meghajtókhoz menő kábelek helyes csatlakoztatását. A 5. fejezet Hardver beszerelése vagy cseréje oldalszám: 31 megfelelő szakasza ismerteti a belső meghajtók telepítésére és cseréjére vonatkozó utasításokat. A 5. ábra Meghajtórekeszek elhelyezkedése oldalszám: 13 a meghajtórekeszek elhelyezkedését mutatja be. 5. ábra Meghajtórekeszek elhelyezkedése 1 1. rekesz - Optikai meghajtó rekesze (telepített optikai meghajtóval egyes modellekben) 2 2. rekesz - Kártyaolvasó-bővítőhely 3 3. rekesz - SATA merevlemez-meghajtó bővítőhely (3,5 hüvelykes merevlemez-meghajtó vagy 2,5 hüvelykes szilárdtestalapú meghajtó telepítéséhez) A számítógép típus- és modellcímkéje A típus- és modellcímke azonosítja a számítógépet. Amikor segítséget kér a Lenovótól, a támogatási szakember a típus és a modell alapján azonosítja a számítógépet, és így gyorsabban tud szolgáltatást nyújtani. 1. fejezet. Termék áttekintése 13

26 Az alábbi képen egy típus- és modellcímke látható. 6. ábra A számítógép típus- és modellcímkéje 14 ThinkCentre Felhasználói kézikönyv

27 2. fejezet A számítógép használata Ez a rész a számítógép egyes tartozékainak használatáról nyújt tájékoztatást. Gyakran ismételt kérdések Az alábbiakban néhány javaslatot talál, amelyek segítséget nyújtanak a számítógép optimális használatához. Más nyelven is megkaphatom a felhasználói kézikönyvet? A felhasználói kézikönyv több nyelven is elérhető a Lenovo támogatási webhelyén, melynek címe: Hol vannak a helyreállító lemezek? A Lenovo biztosít egy programot, amellyel helyreállító lemezt lehet létrehozni. A helyreállító lemezek létrehozásáról további információk találhatók a következő részben: Helyreállítási adathordozók létrehozása oldalszám: 73. Emellett a merevlemez meghibásodása esetén Product Recovery lemezeket rendelhet a Lenovo ügyfélszolgálattól. Az ügyfélszolgálat elérhetőségével kapcsolatban tekintse meg a következő részt: 11. fejezet Információk, súgó és szerviz elérése oldalszám: 117. Mielőtt használatba venné a Product Recovery lemezeket, olvassa el a lemezekhez mellékelt dokumentációt. Figyelem: A Product Recovery lemezcsomag több lemezt is tartalmazhat. A helyreállítási eljárás megkezdése előtt ellenőrizze, hogy minden lemez megvan-e. A helyreállítási eljárás során a program kérheti, hogy tegyen be másik lemezt. Hol kaphatok segítséget a Windows operációs rendszerrel kapcsolatban? A Windows súgó és támogatás információs rendszer részletes tájékoztatást nyújt a Windows operációs rendszer használatáról, elősegítve a számítógép minél eredményesebb kezelését. A Windows súgó és támogatás információs rendszer megnyitásához kattintson a Start Súgó és támogatás elemekre. A billentyűzet használata Az adott modelltől függően szokásos vagy ujjlenyomat-olvasó billentyűzet jár a számítógéphez. A Microsoft Windows gyorsbillentyűk mindkét billentyűzetfajtán működnek. Ez a szakasz a következő témakörökből áll: A Windows-gyorsbillentyűk használata oldalszám: 15 Ujjlenyomat-olvasó használata oldalszám: 16 A Windows-gyorsbillentyűk használata A szokásos billentyűzeten és az ujjlenyomat-olvasó billentyűzeten is van három billentyű, amelyek a Microsoft Windows operációs rendszerek esetén használhatók. A két Start menü billentyű az Alt billentyű mellett helyezkedik el a léptető billentyű két oldalán. Ezeken a Windows logó látható. Ha bármelyiket megnyomja, megjelenik a Windows Start menü. A Windows logó stílusa a billentyűzet típusától függően változhat. A helyi menü billentyűje a Ctrl billentyű mellett helyezkedik el, a léptető billentyűtől jobbra. A helyi menü billentyűjének megnyomásakor megjelenik az aktív program, ikon vagy objektum előugró menüje. Copyright Lenovo
