HASZNÁLATI ÚTMUTATÓ HU IN 8724 ELLIPTIKUS TRÉNER insportline ET600i

Átírás

1 HASZNÁLATI ÚTMUTATÓ HU IN 8724 ELLIPTIKUS TRÉNER insportline ET600i 1

2 TARTALOM BIZTONÁGI FIGYELMEZTETÉS...3 FONTOS INFORMÁCIÓK...3 RAJZ...4 ALKATRÉSZLISTA...5 ALKATRÉSZEK ELLENŐRZÉSE (CSOMAG TARTALMA)...9 ÖSSZESZERELÉS.11 VEZÉRLŐPANEL SM2570 iconsole GARANCIÁLIS FELTÉTELEK, REKLAMÁCIÓ

3 BIZTONSÁGI ÚTMUTATÓ A maximális biztonság érdekében végezzen rendszeres ellenőrzést, nem történt e sérülés, alkatrészelhasználódás a berendezésen. Ha Önön kívül más felhasználó is használni fogja a berendezést, fontos, hogy ismertesse vele a használati útmutatóban szereplő utasításokat. A berendezésen egyszerre csak egy felhasználó edzhet. Használat előtt ellenőrizze a csavarok állapotát, csuklók összekötését. Edzés előtt távolítsa el az ellipszis körül lévő éles tárgyakat. A berendezést csak teljesen hibátlan állapotban használja. Sérült, elhasználódott vagy rossz alkatrésszel tilos a berendzést használni és a meghibásodott részeket azonnal cseréljük ki. Gyermekek csak felnőtt felügyelete mellett használhatják a berendezést. Az elliptikus tréner nem játék. Az egész berendezés körül biztosítson elég szabad teret. A helytelenül végzett, vagy túlzásba vitt edzés egészségkárosodáshoz vezethet. Az elliptikus trénert használat előtt be kell állítani az elmozdulás ellen az állítható lábakkal. Edzéshez használjon megfelelő öltözéket és cipőt. A nagyon hosszú, bő ruha beakadhat. Csúszásmentes talpú cipőt ajánlunk. Bárminemű edzésprogram elkezdése előtt konzultáljon orvosával. A berendezést egyenes, száraz, nedvességtől mentes felületre helyezze. Szükség esetén használjon csúszásmentes alátétet a berendezés alá, így elkerülhető a talaj sérülése. Amennyiben az edzés során mellkasi fájdalmat észlel, légzési zavar, vagy más rendellenésség lép fel, azonnal hagyja abba az edzést és a további lépésekről konzultáljon orvosával. Gyermekek és fogyatékkal élők csak felnőtt felügyelet mellett használhatják a berendezést. Használat közben ne közelítsen a berendezés mozgó részeihez. Minden beállítható alkatrésznek a megfelelő pozícióban kell lennie. Közvetlenül étkezés után ne tornázzon! 3

4 RAJZ R L R 21R L L L R R L R 36R R L 62 81L 36L

5 ALKATRÉSZLISTA Használt rövidítések: D=átmérő t=vastagság L=hossz ST=önvágó csavar A méretek mm-ben vannak. Megjelölés Alkatrész neve Darabszám 1 Fő váz 1 2 Első távtartó 1 3 Lapos alátét D16xD8.5x1.2T 16 4L Háromszög borítás (bal) 2 4R Háromszög borítás (jobb) 2 5 Dekorációs borítás 2 6 Ívelt alátét D22xD8.5x1.5T 4 7 Rugós alátét D15.4xD8.2x2T 20 8 Csuklóösszekötés borítása 2 9 Imbuszcsavar M8x1.25x20L Első oszlop 1 11 Pedál 2 12L Bal összekötő rúd 1 12R Jobb összekötő rúd 1 13 Csapágy #2203-2RS 2 14 Seger alátét S-40(1.80T) 2 15 Szilárd markolat végzárója 2 16 Vezető görgő 1 17 Imbuszcsavar M8*50L 4 18 Fellépőlap csúszásmentes felülete 2 19 Hátsó távtartó 1 20 Csavar ST4*1.41*14L 16 21L Bal fellépőlap 1 21R Jobb fellépőlap 1 22 Csavar ST4*1.41*12L 8 23 Kormányborítás 1 24 Gyűrűs anya M10*1.25*10T 2 25 Távtartó csapszeg 3 26 Biztosítógyűrű D22.5*D18.5*1.2T 2 27 Adapter 1 28 Feszítőhuzal 1 5

6 29 Számítógép kábel összekötő 1 30 Számítógép kábel alsó 1 31 Kar borítása I 2 32 Kar borítása II 2 33L Bal kar 1 33R Jobb kar 1 34 Keresztcsavar ST4.2x1.4x20L Szíj 1 36L Szíj bal borítása 1 36R Szíj jobb borítása 1 37 Lendkerék 1 38 Csavar ST4.0x1.41x20L 2 39 Középborítás 2 40 Hatszögletű csavar M6*1.0*15L Lapos alátét D14*D6.5*0.8T Diszk 2 43 Csapágy #6004-2RS(C0) 6 44 Hatszögletű csavar M8*52L 1 45 Önzáró anya M8*1.25*8T 2 46 Lapos alátét D25xD8.5x2.0T 2 47 Hullámos alátét D21xD16.2x0.3T 1 48 Lapos alátét D13*D6.5*1.0T 1 49 Első oszlop borítása 1 50 Műanyag alátét D50*D10*1.0T 1 51 Rugó D1.0*55L 1 52L Bal mozgó kar 1 52R Jobb mozgó kar 1 53 Szivacsmarkolat 2 54 Szivacsmarkolat 2 55 Mozgó kar végzárója 2 56 Rugó D3*D19*67L 1 57 Hullámos alátét D27*D20.3*0.5T 3 58 Hatszögletű csavar M8x1.25x Imbuszcsavar M8*1.25*50L 1 60 Lapos alátét D21xD8.5x1.5T 2 61 Középtengely 1 62 Érzékelő mágnes 1 63 Önzáró anya M12*1.75*12T 2 6

7 64 Számítógép SM Pulzusfrekvencia érzékelője 2 Érzékelő kábele 2 66 Kiegyenlítő betét D19*26.4L 2 67 Számítógép tartója 1 68 Számítógép rögzítőlapja 1 69 Imbuszcsavar M12*1.75*70L 2 70 Vezetőgörgő tartója 1 71 Lapos alátét D50*D10*3T 1 72 Szilárd markolat 1 73 Lapos alátét D14xD6.5x0.8T 4 74 Pedál első borítása felső rész 2 75 Pedál első borítása alsó rész 2 76 Keresztcsavar M5x0.8x15L 4 77 Kézi csavar 4 78 Beállító láb 2 79 Ütköző 2 80 Keresztcsavar ST3.5x1.27x15L 4 81L Fő váz első borítása bal rész 1 81R Fő váz első borítása jobb rész 1 82 Önzáró anya M6*1*6T 1 83 Imbuszcsavar M8x1.25x30L 1 84 Seger alátét S-16(1T) 2 85 Hatszögletű csavar M6*65L 1 86 Anya M6*1*6T 1 87 Biztosító alátét D6*D19*1.5T 1 88 Mágneses pofa 1 89 Anya M8*1.25*6T 2 90 Keresztcsavar M5x0.8x10L 4 91 Italtartó 1 92 Indukciós érzékelő 1 93 Csapágy 4 94 Mellkas öv 1 95 Műanyag védő 1 96 Anya D15*13L 1 97 Érzékelő 1 98 Elektromos kábel 1 99 Csavar ST4.2x1.4x15L 4 7

8 100 Imbuszcsavar M8*1.25*45L Önzáró anya M8*1.25*8T Csavar ST4.2x1.4x15L Rögzítő tekercs I Rögzítő tekercs II Hatszögletű csavar M5*0.8*15L Lapos alátét D12*D5.2*0.8T Mágneses tartó Mágnesfék Transportkerék Kiegyenlítő kerék D22.2*D8.2*7T Imbuszcsavar M8*1.25*40L Önzáró anya M8*1.25*8T Transzportkerék borítása 2 8

9 ALKATRÉSZEK ELLENŐRZÉSE (CSOMAG TARTALMA) 9

10 ÖSSZEKÖTŐ ELEMEK 10

11 ÖSSZESZERELÉS 1. LÉPÉS 1) Rögzítse az első távtartót (2) és hátsó távtartót (19) a fő vázhoz (1) imbuszcsavar (9), rugós alátét (7) és lapos alátét (3) segítségével. 2) A berendezés stabilitását az állítható lábakkal állítsa be (78). 3) Tegye fel az első távtartóra (2) a transzportkerekek borítását (113). 11

12 2. LÉPÉS 1) Rögzítse a pedálokhoz (11) a bal és jobb fellépőlapot (21L/21R) lapos alátétek (73) és kézi anyák segítségével (77). 2) A fellépőlapok három különféle pozícióba állíthatók be. 12

13 3. LÉPÉS 1) Ezt a lépést két felnőtt végezze. 2) Tegye fel a borítást (49) az első oszlopra (a. kép) és ezután csatlakoztassa az alsó és felső összekötő kábelt (30 és 29) (b. kép). 3) Tegye az első oszlopot (10) a fő vázra és rögzítse az imbuszcsavar (17), rugós alátét (7) és lapos alátét (3) segítségével. Tegye fel az első oszlop borítását (49) a fő váz elejére (81). 13

14 4. LÉPÉS 1) Rögzítse a mozgó kart (52L/52R) az összekötő rudakkal (12L/12R) imbuszcsavarok (9), rugós alátétek (7) és ívelt alátét (6) segítségével. 2) Rögzítse az összekötő rudat (12L/12R) a pedálhoz (11) imbuszcsavar (69) és rögzítő anya (63) segítségével. Ezután tegye fel a borításokat (74 és 75) a keresztcsavarok (80) segítségével. 14

15 5. LÉPÉS 1) Rögzítse az első oszlophoz (10) a szilárd markolatot (72) imbuszcsavar (9), rugós alátét (7) és lapos alátét (3) segítségével (5-1 kép). 2) Tegye fel a markolatra a borítást (23) és rögzítse keresztcsavar segítségével (76) (5-2 kép). 15

16 6. LÉPÉS 1) Csatlakoztassa az összekötő kábelt (29) a számítógépre (64) és csatlakoztassa a pulzusérzékelő kábelét (65) a számítógépből kijövővel (64). Ezután rögzítse a számítógépet (64) az első oszlophoz (10) csavar segítségével (90). 2) Kapcsolja rá az adaptert (27). 3) Rögzítse az első oszlophoz az italtartót (91) keresztcsavar segítségével (76). 16

17 VEZÉRLŐPANEL SM2570 iconsole+ CSATLAKOZTATHATÓ ESZKÖZÖK Ios operációs rendszer: ipod touch (5. generáció) ipod touch (4. generáció) ipod touch (3. generáció) iphone 5S iphone 5C iphone 5 iphone 4S iphone 4 iphone 3GS ipad Air ipad 4 ipad 3 ipad 2 ipad ipad Min Podpora ios 5.0 és újabb verzió Android operációs rendszer: Android tablet OS magasabb osztály Android tablet X800 px Android phone OS magasabb osztály Android phone: 1920X1080 px 1280X800 pixels 1280X760 pixels 800X480 pixels FUNKCIÓK LEÍRÁS TIME Edzéshossz mérése 0:00-99:59 SPEED Aktuális sebesség kijelzése DISTANCE Edzés alatt megtett távolság CALORIES Edzés alatt elégetett kalória PULSE Aktuális pulzusfrekvencia (BPM egység=útes/perc) RPM Aktuális tempó (egység: fordulat/perc) WATT Teljesítmény ellenőrzése. A célérték mértékben állítható be (kinduló érték: 120 WATT) MANUAL PROGRAM CARDIO Manuális program Három mód választható: Beginner (Kezdő) / Advance (Haladó) / Sporty (Sportoló) Pulzusfrekvencia program 17

18 GOMBOK LEÍRÁS Terhelés növelése Up Beállítási mód: funkció / egység hozzáadása Terhelés csökentése Down Beállítási mód: funkció / egység csökkentése Mode Beállítás jóváhagyása Reset Gyári beállítás visszaállítása Start/ Stop Edzés elindítása/leállítása Recovery Kondíció felmérése Body fat Testzsírmérés % -ban és BMI index mérése VEZÉRLÉS SZÁMÍTÓGÉP BEKAPCSOLÁSA A töltő csatlakoztatása után a számítógép bekapcsol és 2 másodpercre megjelennek a funkciók. Négy másodperc semmittevés után a számítógép automatikusan pihenő üzemmódba kapcsol. Tetszőleges gomb megnyomásával a kijelzőn ismét láthatók az értékek. PROGRAMVÁLASZTÁS Az UP és DOWN gombokkal választhatunk programot: Manual Beginner Advance Sporty Cardio Watt MANUÁLIS PROGRAM Nyomja meg a START gombot. 1. Az UP és DOWN gombokkal válassza ki a Manual programot, a belépésért nyomja meg a MODE gombot. 2. Az UP és DOWN gombokkal állítsa be a paramétereket TIME/IDŐ, DISTANCE/TÁVOLSÁG, CALORIES/KALÓRIA és PULSE/PULZUS a beállított értéket a MODE gombbal hagyja jóvá. 18

19 3. Az edzés elkezdésére nyomja meg a START/STOP gombot. A terhelés változtatását az UP és DOWN gombbal tudja elvégezni. 4. Az edzés leállítására nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. KEZDŐ PROGRAM 1. Az UP és DOWN gombbal válassza ki a Beginner programot, és nyomja meg a MODE gombot. 2. Az UP és DOWN gombbal állítsa be a TIME/IDŐ paramétert. 3. Nyomja meg a START/STOP gombot az elindításra. A terhelés változtatására nyomja meg az UP és DOWN gombot. 4. Az edzés leállítására nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. HALADÓ PROGRAM 1. Az UP és DOWN gombbal válassza ki a Advance programot és nyomja meg a MODE gombot. 2. Az UP és DOWN gombbal állítsa be a TIME/IDŐ paramétert. 3. Nyomja meg a START/STOP gombot az elindításra. A terhelés változtatására nyomja meg az UP és DOWN gombot. 4. Az edzés leállítására nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. SPORTOLÓ PROGRAM 1. Az UP és DOWN gombbal válassza ki a Sporty programot és nyomja meg a MODE gombot. 2. Az UP és DOWN gombbal állítsa be a TIME/IDŐ paramétert. 3. Nyomja meg a START/STOP gombot az elindításra. A terhelés változtatására nyomja meg az UP és DOWN gombot. 19

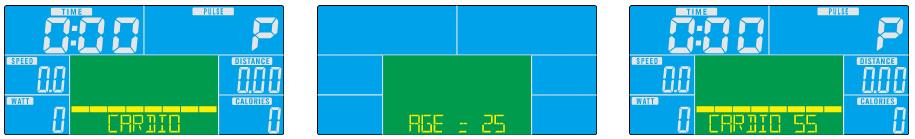

20 Az edzés leállítására nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. PULZUSFREKVENCIA ELLENŐRZÉSE 1. Az UP és DOWN gombbal válassza ki a Cardio programot és nyomja meg a MODE gombot. 2. Az UP és DOWN gombokkal válassza ki a 55%, 75%, 90% vagy a TAG/CÉLPULZUST (kiinduló érték: 100 ütés/perc) 3. Az UP és DOWN gombokkal állítsa be a TIME/IDŐ paramétert. 4. Az edzés elkezdésére nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. TELJESÍTMÉNY PROGRAM 1. Az UP és DOWN gombbal válassza ki a WATT programot és nyomja meg a MODE gombot. 2. Az UP és DOWN gombokkal állítsa be a WATT/TELJESÍTMÉNY értékét. (kinduló érték: 120) 3. Az UP és DOWN gombokkal állítsa be a TIME/IDŐ paramétert. 4. Az edzés elkezdésére nyomja meg a START/STOP gombot. Az aktuális teljesítményt WATT az edzés alatt az UP és DOWN gombokkal lehet szabályozni. 5. Az edzés leállítására nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. iconsole+ APP applikáció Kapcsolja be a Bluetooth-t, keresse meg a berendezést és csatlakoztassa a vezérlőpanelhez (kód:0000). 20

21 GARANCIÁLIS FELTÉTELEK, REKLAMÁCIÓ Jótállás Az eladó 24 hónapos garanciát nyújt a vevőnek, kivéve ha a jótállási számlán, vagy egyéb dokumentumon más garanciális idő szerepel. A kötelező jótállás időtartama nem érinti a vevőt. Az eladó garanciát vállal a minőségre, ha az eladott termék a normál célnak megfelelően van felhasználva, és megtartja a szerződésben elfogadottakat. A garanciális feltételek nem érvényesek a következő esetekben: a felhasználó által okozott károk, pl. nem szakszerű szerelés, az áru megrongálása helytelen javítással helytelen karbantartás mechanikai károsodás elhasználódott alkatrészek a mindennapi használat során (pl. gumi és műanyag alkatrészek, mozgó mechanizmusok, stb.) elkerülhetetlen esemény, természeti katasztrófa szakszerűtlen beavatkozás szakszerűtlen kezelés, helytelen elhelyezés, magas illetve alacsony hőfokhatás, víz, aránytalan nyomás, szándékosan átalakított alak és nagyság változtatás Reklamáció igénylés Reklamációkérelem eljárása A vevő köteles az eladó által eladott árut mihamarabb átnézni. A vevő az ellenőrzést lehetőleg úgy végezze, hogy az esetleges hibákat észrevegye. Reklamáció esetén a vevőnek be kell mutatni a vásárlást igazoló dokumentumot a gyártási számmal. Amennyiben az igazolószelvény hiányos, az eladónak jogában áll elutasítani a reklamációs kérelmet. Amennyiben a vevő olyan hibabejelentést tesz, melyre nem vonatkozik a jótállás (pl. nem teljesítették a garanciális feltételeket, a hiba tévedésből lett jelentve, stb.) az eladó jogosult a költségtérítésre. A szerelési költség az érvényben lévő árlista alapján lesz elszámolva. Ha az eladó a tesztelés során nem találja hibásnak az árut, jogában áll a reklamációt érvénytelennek tekinteni, és jogosult az érvénytelen reklamációkor felmerülő költségek visszatérítésére. Amennyiben a vevő olyan hibabejelentést tesz, melyre vonatkozik a jótállás, az eladónak kötelessége a hibát elhárítani, esetlegesen új árut adni. Az eladó a vevő beleegyezésével más termékre is cserélheti a hibás árut. A kártérítés rendezése e bekezdés alapján az eladóra vonatkozik. Az eladó a reklamációt az áru kézhezvételétől számított legkésőbb 30 napon belül rendezi, amennyiben nincs más idő megegyezve. Az érvényes nap az eladó által eladott, de cserére kerülő termék eladásánál feltüntetett nap. Amennyiben az eladó nem tudja elrendezni a reklamációkérelmet, megegyezik a vevővel más alternatív lehetőségben. Ha ilyen megegyezés nem jön létre, az eladó köteles anyagi kártérítést fizetni a vevőnek. Eladás dátuma: Eladó bélyegzője és aláírása: Forgalmazó: Insportline Hungary Kft Esztergom, Kossuth Lajos u tel./fax:
