Latitude Kezelési kézikönyv. Szabályozó modell: P80G Szabályozó típus: P80G001

Átírás

1 Latitude 3380 Kezelési kézikönyv Szabályozó modell: P80G Szabályozó típus: P80G001

2 Megjegyzések, figyelmeztetések és Vigyázat jelzések MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek a termék hatékonyabb használatát segítik. FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének módját. VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet Dell Inc. Minden jog fenntartva. Ezt a terméket az Amerikai Egyesült Államokban és nemzetközileg érvényes szerzői jogi és szellemi tulajdonra vonatkozó törvények védik. A Dell és a Dell-logó a Dell Inc. Amerikai Egyesült Államokban és/vagy egyéb országokban bejegyzett védjegyei. Minden egyéb, itt említett márka és név a vonatkozó vállalatok védjegye lehet Mód. A01

3 Tartalomjegyzék 1 Munka a számítógépen...7 Biztonsági utasítások... 7 Mielőtt elkezdene dolgozni a számítógép belsejében... 7 A számítógép kikapcsolása Windows Miután befejezte a munkát a számítógép belsejében Alkatrészek eltávolítása és beszerelése...9 Ajánlott szerszámok...9 microsd kártya... 9 A microsd kártya eltávolítása... 9 A microsd kártya behelyezése... 9 Alapburkolat... 9 Az alapburkolat eltávolítása...9 Az alapburkolat felszerelése Akkumulátor Az akkumulátor eltávolítása...10 Az akkumulátor beszerelése...11 Billentyűzet...11 A billentyűzet eltávolítása A billentyűzet beszerelése WLAN-kártya A WLAN-kártya eltávolítása Az WLAN kártya beszerelése...16 Memóriamodul A memóriamodul eltávolítása...16 A memóriamodul beszerelése...17 Hűtőborda...17 A hűtőborda eltávolítása...17 A hűtőborda beszerelése Rendszerventilátor...19 A rendszerventilátor eltávolítása...19 A rendszerventilátor beszerelése Merevlemez-meghajtó...20 A merevlemez-meghajtó eltávolítása (HDD) A merevlemez-meghajtó beszerelése...22 emmc-szerkezet Az integrált multimédiás kártya (emmc) szerkezetének eltávolítása...22 Az integrált multimédiás kártya (emmc) szerkezetének beszerelése...24 DC-In kártya...24 Az egyenáramú bemeneti csatlakozó eltávolítása...24 A DC-in port beszerelése Hangkártya A hangkártya eltávolítása Tartalomjegyzék 3

4 A hangkártya beszerelése Gombelem...26 A gombelem eltávolítása A gombelem behelyezése...27 Hangszórók...28 A hangszóró eltávolítása...28 A hangszóró beszerelése Kijelzőszerkezet...29 A kijelzőszerkezet eltávolítása A kijelzőszerkezet beszerelése Alaplap...31 kiszerelés:alaplap...31 Az alaplap beszerelése...34 Csuklótámasz A csuklótámasz visszahelyezése Technológia és összetevők...36 Tápadapter Processzorok A processzorok azonosítása Windows 10 rendszerben A processzorhasználat ellenőrzése a Feladatkezelő használatával A processzorhasználat ellenőrzése az Erőforrás-figyelő használatával...37 Chipkészletek...37 A chipkészlet azonosítása az Eszközkezelőben Windows 10 rendszerben...37 Intel HD Graphics Kijelzőopciók A videokártya megkeresése...38 A képernyőfelbontás módosítása A fényerő beállítása Windows 10 alatt Csatlakoztatás külső megjelenítőeszközökhöz...38 DDR Memóriafunkciók...40 A rendszermemória ellenőrzése Windows 10 alatt...40 A rendszermemória ellenőrzése a rendszerbeállításokban (BIOS)...40 A memória tesztelése az epsa segítségével...40 Grafikus opciók...41 USB-funkciók USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)...41 Sebesség...42 Alkalmazások Kompatibilitás...43 Merevlemez-meghajtó opciók A merevlemez-meghajtó azonosítása Windows 10 rendszerben A merevlemez-meghajtó azonosítása a BIOS-ban...43 HDMI A HDMI 1.4 jellemzői...44 A HDMI előnyei Tartalomjegyzék

5 Realtek ALC Kamerafunkciók...45 A kamera elindítása (Windows 7, 8.1 és 10)...45 A kameraalkalmazás elindítása Rendszerbeállítási opciók...47 Rendszerindítási sorrend Navigációs billentyűk Rendszerbeállítás áttekintése A rendszerbeállítás elérése...48 Általános képernyő opciók Rendszer-konfigurációs képernyő opciói Videó képernyő opciók Biztonsági képernyő opciói Biztonságos rendszerindítás képernyő opciók...52 Teljesítmény képernyő opciók...53 Energiagazdálkodás képernyő opciók...53 POST viselkedés képernyő opciók...55 Vezeték nélküli képernyő opciók Karbantartási képernyő opciói...55 A rendszernaplók szűrési lehetőségei...56 SupportAssist System Resolution (SupportAssist rendszer problémamegoldáshoz)...56 A BIOS frissítése a Windows rendszerben...57 Rendszer- és beállítás jelszó Rendszer- és beállító jelszó hozzárendelése...57 Meglévő rendszerjelszó és/vagy beállítás jelszó törlése, illetve módosítása Műszaki adatok...59 Rendszer műszaki adatai Processzor műszaki adatai Memória műszaki adatai Tárolóeszköz műszaki adatai Hangrendszer műszaki adatai...60 Videó műszaki adatai...61 Kamera műszaki adatai Kommunikációs műszaki adatok Port és csatlakozó műszaki adatai...61 Kijelző műszaki adatai...62 Billentyűzet műszaki adatai...62 Érintőpad műszaki adatok...62 Akkumulátor műszaki adatai Váltóáramú adapter műszaki adatai Fizikai műszaki adatok Környezeti adatok Hibaelhárítás...65 Valós idejű óra (RTC) visszaállítása Tartalomjegyzék 5

6 Bővített rendszerindítás előtti rendszerfelmérés (epsa) diagnosztika Az epsa-diagnosztika futtatása A Dell elérhetőségei Tartalomjegyzék

7 Munka a számítógépen 1 Biztonsági utasítások A számítógép potenciális károsodásának elkerülése és a saját biztonsága érdekében ügyeljen az alábbi biztonsági szabályok betartására. Ha másképp nincs jelezve, a jelen dokumentumban leírt minden művelet a következő feltételek teljesülését feltételezi: Elolvasta a számítógéphez mellékelt biztonsággal kapcsolatos tudnivalókat. A számítógép alkatrészeinek visszaszerelése vagy ha az alkatrészt külön vásárolták meg beépítése az eltávolítási eljárás lépéseinek ellentétes sorrendben történő végrehajtásával történik. VIGYÁZAT: Csatlakoztasson szét minden áramellátást, mielőtt a számítógép burkolati paneljeit kinyitná. Miután befejezte a számítógép belsejében a munkát, helyezzen vissza minden fedelet, panelt és csavart még azelőtt, hogy áramforráshoz csatlakoztatná a gépet. VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el figyelmesen a számítógéphez mellékelt biztonsági tudnivalókat. További biztonsági útmutatásért tekintse át a hatósági megfelelőségi honlapot a következő címen: regulatory_compliance. FIGYELMEZTETÉS: Sok olyan javítási művelet van, amelyet csak szakképzett szerviztechnikus végezhet el. Önnek csak azokat a hibaelhárítási és egyszerű javítási műveleteket szabad elvégeznie, amelyek a termék dokumentációja, vagy a támogatási csoport online vagy telefonon adott utasítása szerint megengedettek. A Dell által nem jóváhagyott szerviztevékenységre a garanciavállalás nem vonatkozik. Olvassa el és tartsa be a termékhez mellékelt biztonsági útmutatót. FIGYELMEZTETÉS: Az elektrosztatikus kisülések elkerülése érdekében földelje magát egy megfelelő csuklópánttal, vagy rendszeresen érintsen meg egy földelt, nem festett fémfelületet, mielőtt hozzáér a számítógéphez, és elvégzi a szétszerelési feladatokat. FIGYELMEZTETÉS: Bánjon óvatosan a komponensekkel és a kártyákkal. Ne érjen hozzá a kártyán lévő komponensekhez vagy érintkezőkhöz. A kártyát tartsa a szélénél vagy a fém szerelőkeretnél fogva. A komponenseket, például a mikroprocesszort vagy a chipet a szélénél, ne az érintkezőknél fogva tartsa. FIGYELMEZTETÉS: A kábelek kihúzásakor ne magát a kábelt, hanem a csatlakozót vagy a húzófület húzza. Néhány kábel csatlakozója reteszelő kialakítással van ellátva; a kábel eltávolításakor kihúzás előtt a retesz kioldófülét meg kell nyomni. Miközben kihúzza, tartsa egyenesen a csatlakozódugókat, hogy a csatlakozótűk ne görbüljenek el. A tápkábelek csatlakoztatása előtt ellenőrizze mindkét csatlakozódugó megfelelő helyzetét és beállítását. MEGJEGYZÉS: A számítógép színe és bizonyos komponensek különbözhetnek a dokumentumban leírtaktól. Mielőtt elkezdene dolgozni a számítógép belsejében 1 Gondoskodjon róla, hogy a munkafelület kellően tiszta és sima legyen, hogy megelőzze a számítógép fedelének karcolódását. 2 Kapcsolja ki a számítógépet. 3 Amennyiben a számítógép dokkolva van, válassza le a dokkolóállomásról. 4 Húzzon ki minden hálózati kábelt a számítógépből (ha van). FIGYELMEZTETÉS: Ha számítógépe RJ45 porttal is rendelkezik, távolítsa el a hálózati kábelt. A művelet során első lépésként a számítógépből húzza ki a kábelt. 5 Áramtalanítsa a számítógépet és minden csatolt eszközt. 6 Nyissa fel a kijelzőt. 7 Nyomja meg és néhány másodpercig tartsa lenyomva a bekapcsológombot az alaplap leföldeléséhez. Munka a számítógépen 7

8 FIGYELMEZTETÉS: Az elektromos áramütés elkerülése érdekében a 8. lépés elvégzése előtt mindig húzza ki a tápkábelt. FIGYELMEZTETÉS: Az elektrosztatikus kisülések érdekében földelje le magát egy csuklópánttal, vagy időközönként érjen hozzá egy festetlen fémfelülethez, miközben pl. a számítógép hátulján lévő csatlakozót is fogja. 8 Távolítsa el az esetleg a foglalatokban lévő ExpressCard vagy Smart Card kártyákat. A számítógép kikapcsolása Windows 10 FIGYELMEZTETÉS: Az adatvesztés elkerülése érdekében a számítógép kikapcsolása előtt mentsen és zárjon be minden nyitott fájlt, és lépjen ki minden futó programból. 1 Kattintson a ikonra, vagy érintse meg azt. 2 Kattintson a ikonra, vagy érintse meg azt, majd tegyen ugyanígy a Leállítás ikonnal is. MEGJEGYZÉS: Győződjön meg arról, hogy a számítógép és a csatlakoztatott eszközök ki vannak kapcsolva. Ha az operációs rendszer leállásakor a számítógép és a csatlakoztatott eszközök nem kapcsolódnak ki automatikusan, akkor a kikapcsoláshoz tartsa nyomva a bekapcsológombot mintegy 6 másodpercig. Miután befejezte a munkát a számítógép belsejében Miután befejezte a visszahelyezési eljárásokat, győződjön meg arról, hogy csatlakoztatta-e a külső készülékeket, kártyákat, kábeleket stb., mielőtt a számítógépet bekapcsolná. FIGYELMEZTETÉS: A számítógép sérülésének elkerülése érdekében, csak az ehhez a Dell számítógéphez készült akkumulátort használja. Ne használjon más Dell számítógépekhez gyártott akkumulátorokat. 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 3 Csatlakoztassa a külső eszközöket (portreplikátor, lapos akkumulátor, médiabázis stb.), és helyezze vissza a kártyákat (pl. ExpressCard kártya). 4 Csatlakoztassa az esetleges telefon vagy hálózati kábeleket a számítógépére. FIGYELMEZTETÉS: Hálózati kábel csatlakoztatásakor először dugja a kábelt a hálózati eszközbe, majd a számítógépbe. 5 Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt elektromos aljzataikra. 6 Kapcsolja be a számítógépet. 8 Munka a számítógépen

9 Alkatrészek eltávolítása és beszerelése Ez a rész részletes információkat nyújt a számítógép alkatrészeinek eltávolításáról, illetve beszereléséről. Ajánlott szerszámok A dokumentumban szereplő eljárások a következő szerszámokat igényelhetik: #0 csillagcsavarhúzó #1 csillagcsavarhúzó Műanyag pálca MEGJEGYZÉS: A 0-s számú csavarhúzó a 0-1 csavarokhoz, az 1-es számú csavarhúzó pedig a 2-4 csavarokhoz használható. microsd kártya A microsd kártya eltávolítása 1 Nyomja be az SD-kártyát a számítógépből való kivételhez. 2 2 Vegye ki a microsd kártyát a számítógépből. A microsd kártya behelyezése Csúsztassa be a microsd kártyát a bővítőhelyre, amíg be nem kattan a helyére. Alapburkolat Az alapburkolat eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Vegye ki a microsd-kártyát. 3 Az alapburkolat eltávolítása: a Lazítsa meg az M2,5xL8,5 rögzített csavarokat, amelyek az alapburkolatot a számítógép alapjához rögzítik, és a széleknél kezdve fejtse ki az alapburkolatot. 4 Emelje le a burkolatot a számítógépről. Alkatrészek eltávolítása és beszerelése 9

10 Az alapburkolat felszerelése 1 Az alapburkolatot illessze a számítógépen lévő csavarlyukakra. 2 A burkolat széleit megnyomva pattintsa a helyére. 3 Húzza meg az M2,5xL8,5-ös csavarokat, amelyek az alapburkolatot a számítógéphez rögzítik. 4 Helyezze be a microsd kártyát. 5 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Akkumulátor Az akkumulátor eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a b microsd kártya alapburkolat 3 Az akkumulátor eltávolítása: a Csatlakoztassa le az akkumulátor kábelét az alaplapi csatlakozóról [1]. b Távolítsa el az M2,0x3,0-s csavarokat, amelyek az akkumulátort a számítógéphez rögzítik [2]. c Emelje ki az akkumulátort a számítógépből [3]. 10 Alkatrészek eltávolítása és beszerelése

11 Az akkumulátor beszerelése 1 Helyezze be az akkumulátort a számítógépben lévő foglalatba. 2 Csatlakoztassa az akkumulátor kábelét az akkumulátorra. 3 Húzza meg az M2,0xL3-as csavarokat, amelyek az akkumulátort a számítógéphez rögzítik. 4 Szerelje be a következőt: a alapburkolat b microsd kártya 5 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Billentyűzet A billentyűzet eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a microsd kártya b alapburkolat c elem 3 Csatlakoztassa le a billentyűzet kábelét az alaplapról. Alkatrészek eltávolítása és beszerelése 11

12 4 Fogja erősen a csuklótámasz szélét, és eközben nyomjon be egy műanyag pálcát a két kioldó furatba. MEGJEGYZÉS: A billentyűzet két kioldófuraton keresztül történő eltávolításához némi erő szükséges. Legyen óvatos. MEGJEGYZÉS: Reprezentatív célú, a billentyűzet reteszeinek pontos helyét bemutató kép. A hűtőbordát, a merevlemezmeghajtót, illetve az alaplapot nem muszáj eltávolítani a billentyűzet kioldófuratainak eltávolításához. 12 Alkatrészek eltávolítása és beszerelése

13 5 Óvatosan pattintsa fel a billentyűzet alsó szélét a számítógépről. Alkatrészek eltávolítása és beszerelése 13

14 6 Vegye le a billentyűzetet a számítógépről. 14 Alkatrészek eltávolítása és beszerelése

15 A billentyűzet beszerelése 1 Illessze a billentyűzet széleit a számítógépen lévő fülekre, majd rögzítse a helyére pattintva. 2 Csatlakoztassa a billentyűzet kábelét az alaplapra. 3 Szerelje be a következőt: a elem b alapburkolat c microsd kártya 4 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. WLAN-kártya A WLAN-kártya eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a microsd kártya b alapburkolat c elem 3 A WLAN-vezérlő eltávolítása: Alkatrészek eltávolítása és beszerelése 15

16 a Távolítsa el az M2xL3-as csavart, amely a WLAN-kártya fémkeretét a számítógéphez rögzíti [1]. b Emelje le a fémkeretet a WLAN-kártyáról [2]. c Válassza le a két WLAN-kábelt, amely az antennához csatlakoztatja a WLAN-kártyát [3]. d Húzza ki a WLAN-kártyát az alaplapon lévő csatlakozóból [4]. Az WLAN kártya beszerelése 1 Helyezze be a WLAN-kártyát a csatlakozójába az alaplapon. 2 Csatlakoztassa az antennakábeleket a WLAN-kártyához. 3 Helyezze vissza a fémlapot a WLAN-kártyára. 4 Húzza meg az WLAN kártyát és a fémlapot az alaplaphoz rögzítő M2xL3-as csavart. 5 Szerelje be a következőt: a elem b alapburkolat c microsd kártya 6 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Memóriamodul A memóriamodul eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: 16 Alkatrészek eltávolítása és beszerelése

17 a b c microsd kártya alapburkolat elem 3 A memóriamodul eltávolítása: a Húzza szét a memóriamodul-rögzítő reteszeket [1]. b Emelje ki a memóriamodult az alaplapi foglalatból [2]. A memóriamodul beszerelése 1 Helyezze be a memóriamodult az alaplapon lévő foglalatba. 2 Óvatosan nyomja be a memóriamodult, hogy a reteszek a helyükre pattanjanak. 3 Szerelje be a következőt: a elem b alapburkolat c microsd kártya 4 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Hűtőborda A hűtőborda eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: Alkatrészek eltávolítása és beszerelése 17

18 a b c microsd kártya alapburkolat elem 3 A hűtőborda eltávolítása: a Lazítsa meg a rögzített (M2,5x2,5) csavarokat, amelyek a hűtőbordát a számítógépre rögzítik [1]. MEGJEGYZÉS: A csavarok meglazítása során kövesse az átlós mintát. b Emelje le a hűtőbordát a számítógépről [5]. A hűtőborda beszerelése 1 Helyezze a hűtőbordát a számítógépben található foglalatba. 2 Húzza meg a hűtőbordát a számítógéphez rögzítő M2,5x2,5-ös csavarokat. MEGJEGYZÉS: A csavarok megszorításánál kövesse az átlós mintát, amelyet a csavarok meglazítására is használt A hűtőborda eltávolítása résznél. 3 Szerelje be a következőt: a b c elem alapburkolat microsd kártya 4 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. 18 Alkatrészek eltávolítása és beszerelése

19 Rendszerventilátor A rendszerventilátor eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a b c microsd kártya alapburkolat elem 3 A rendszerventilátor eltávolítása: a Húzza le a WLAN-kábelt az alaplapi csatlakozóról [1]. b Pattintsa ki a kábelt az elvezetőből [2]. 4 Húzza le a rendszerventilátor csatlakozóját az alaplapról [1]. 5 Távolítása el az M2xL3-as csavarokat, amelyek a ventilátort az alaplaphoz rögzítik [2]. 6 Emelje le a rendszerventilátort az alaplapról [3]. Alkatrészek eltávolítása és beszerelése 19

20 A rendszerventilátor beszerelése 1 Helyezze a ventilátort az alaplapra. 2 Húzza meg a ventilátort az alaplaphoz rögzítő M2xL3-as csavarokat. 3 Csatlakoztassa a ventilátor kábelét az alaplapra. 4 Vezesse el a WLAN-kábelt az alaplapon kialakított vezetőhoronyban. 5 Szerelje be a következőt: a b c elem alapburkolat microsd kártya 6 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Merevlemez-meghajtó A merevlemez-meghajtó eltávolítása (HDD) 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a b c microsd kártya alapburkolat elem 3 A merevlemez-meghajtó eltávolítása: a Húzza le a merevlemez-meghajtó kábelét az alaplapról [1]. b Távolítsa el az M2xL3-as csavarokat, amelyek a csuklótámaszhoz rögzítik a merevlemez-meghajtót [2]. c Emelje ki a merevlemez-meghajtót a számítógépből [3]. 20 Alkatrészek eltávolítása és beszerelése

21 4 Válassza le a merevlemez-meghajtó kábelének köztes darabját. 5 Ezután az M3xL3-as csavarokat kihajtva válassza le a fémkeretet a merevlemez-meghajtóról [1]. Alkatrészek eltávolítása és beszerelése 21

22 A merevlemez-meghajtó beszerelése 1 Szorítsa meg a fémkeretet a merevlemez-meghajtóhoz rögzítő M3xL3 csavarokat. 2 Csatlakoztassa a HDD-kábel csatlakoztatóját. 3 Helyezze be a merevlemez-meghajtót a számítógépen lévő foglalatába. 4 Húzza meg az M2xL3-as csavarokat, melyek a merevlemez-meghajtót a számítógéphez rögzítik. 5 Csatlakoztassa a merevlemez-meghajtó kábelét az alaplapra. 6 Szerelje be a következőt: a b c elem alapburkolat microsd kártya 7 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. emmc-szerkezet Az integrált multimédiás kártya (emmc) szerkezetének eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a b c microsd kártya alapburkolat elem 3 Válassza le a csatlakoztató kábelét az alaplapról, távolítsa el a keretet a házhoz rögzítő M2,0L3 csavarokat, majd óvatosan emelje ki az emm-kártyát. 22 Alkatrészek eltávolítása és beszerelése

23 4 Válassza le a merevlemez-meghajtó csatlakoztatóját az emm-kártyáról. 5 Fordítsa meg a merevlemez-meghajtó keretét, távolítsa el a csavarokat (M2,0), majd vegye ki az emm-kártyát a keretből. Alkatrészek eltávolítása és beszerelése 23

24 Az integrált multimédiás kártya (emmc) szerkezetének beszerelése 1 Igazítsa hozzá az emmc szerkezetét az alaplaphoz. 2 Húzza meg az M2.0L3 csavarokat, amelyek az emmc szerkezetét a házhoz rögzítik. 3 Csatlakoztassa a csatlakoztató kábelét az alaplaphoz. 4 Szerelje be a következőt: a b c elem alapburkolat microsd kártya 5 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. DC-In kártya Az egyenáramú bemeneti csatlakozó eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a b c microsd kártya alapburkolat elem 3 Az egyenáramú bemeneti csatlakozó eltávolítása: a Válassza le az egyenáramú bemenet kábelét az alaplapon lévő csatlakozójáról [1]. b Távolítsa el az M2,5xL5-ös csavart, amely az egyenáramú bemeneti csatlakozót a kijelző csuklópántjához rögzíti [2]. c Emelje ki az egyenáramú bemeneti csatlakozót a számítógépből [3]. 24 Alkatrészek eltávolítása és beszerelése

25 A DC-in port beszerelése 1 Helyezze be az egyenáramú bemeneti aljzatot a számítógépbe. 2 Húzza meg a portot rögzítő zsaner M2,5xL5-ös csavarját. 3 Csatlakoztassa az egyenáramú bemeneti kábelt az alaplapra. 4 Szerelje be a következőt: a elem b alapburkolat c microsd kártya 5 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Hangkártya A hangkártya eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a microsd kártya b alapburkolat c elem 3 A hangkártya eltávolítása: a Válassza le a hangkártya kábelét az alaplapon lévő csatlakozójáról [1]. Alkatrészek eltávolítása és beszerelése 25

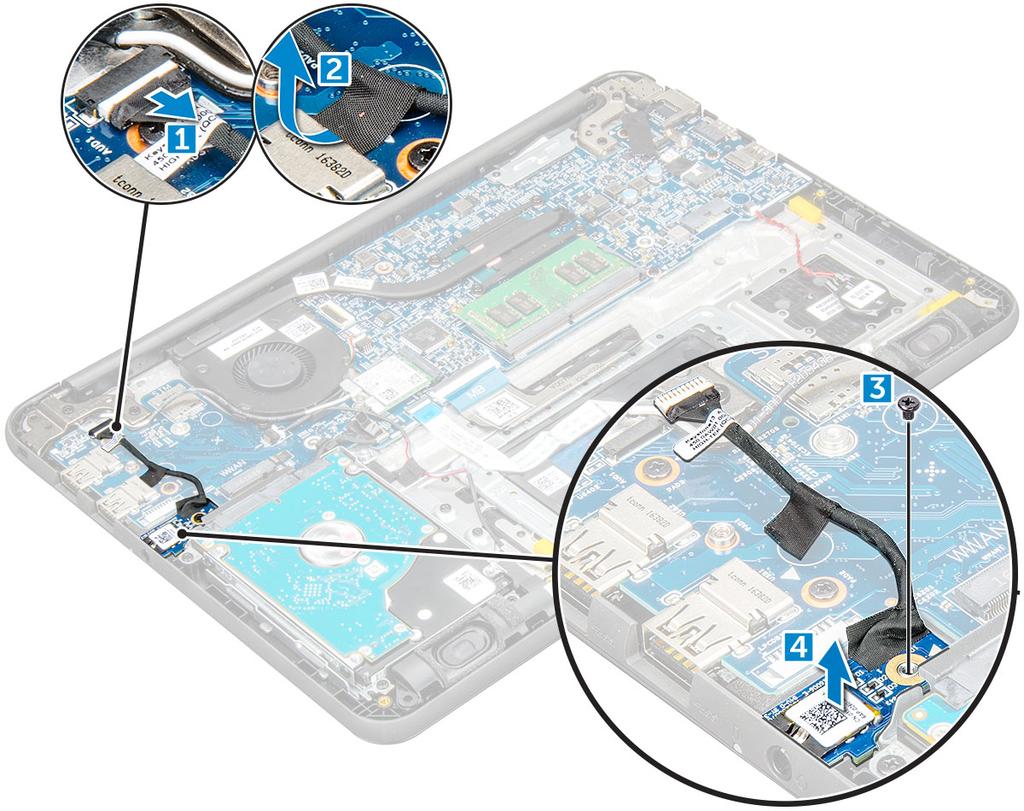

26 b A fekete ragasztószalagot felhúzva válassza le a kábelt az alaplapról [2]. c Távolítsa el az M2xL3-as csavart, amely a hangkártyát az alaplapra rögzíti [3]. d Emelje ki a hangkártyát a számítógépből [4]. A hangkártya beszerelése 1 Helyezze a hangkártyát a számítógépen számára kialakított helyre. 2 Húzza meg a hangkártyát a számítógéphez rögzítő M2xL3-as csavart. 3 Rögzítse a kábel ragasztófülét a számítógéphez. 4 Csatlakoztassa újra a hangkártya kábelét az alaplapon lévő csatlakozójára. 5 Szerelje be a következőt: a elem b alapburkolat c microsd kártya 6 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Gombelem A gombelem eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a microsd kártya 26 Alkatrészek eltávolítása és beszerelése

27 b c alapburkolat elem 3 A gombelem eltávolítása: a Húzza le az akkumulátor kábelét az alaplapon található csatlakozójáról [1]. b Emelje fel a műanyag burkolatokat, amelyek a rendszerhez rögzítik a kábelt, majd szabadítsa ki a kábelt [2]. c Emelje ki a gombelemet a számítógépből [3]. MEGJEGYZÉS: A gombelemen erős ragasztóanyag található, ezért némi erő kifejtésére van szükség, hogy el lehessen választani a csuklótámasztól. A gombelem behelyezése 1 Helyezze be a rendszerbe a gombelemet. 2 Vezesse el az akkumulátor kábelét a rendszer műanyag védőburkolatai alatt. 3 Csatlakoztassa a gombelem kábelét az alaplapi csatlakozóhoz. 4 Szerelje be a következőt: a elem b alapburkolat c microsd kártya 5 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Alkatrészek eltávolítása és beszerelése 27

28 Hangszórók A hangszóró eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a b c microsd kártya alapburkolat elem 3 A hangszóró eltávolítása: a Csatlakoztassa le a hangszóró kábelét az alaplapi csatlakozóról [1]. b Emelje le a hangszóró kábelét a kábelvezetőről [2]. c Távolítsa el a textilszalagot, amely a hangszóró kábelét a számítógéphez rögzíti [3]. MEGJEGYZÉS: A hangszórókat az öntapadós ragasztószalag mellett gumigyűrűk is rögzítik. A gumigyűrűk a hangszórószerkezettel együtt kiszerelhetők. d Távolítsa el a hangszóró kábelét az elvezető csatornából [4]. 4 Távolítsa el a hangszórókat a számítógépből. 28 Alkatrészek eltávolítása és beszerelése

29 A hangszóró beszerelése 1 A hangszórókat helyezze a számítógépen lévő foglalatokba. 2 A hangszóró kábelét vezesse el a kábelvezetőkben. 3 Ragassza fel a szalagot, amely a hangszóró kábelét a számítógéphez rögzíti. 4 Csatlakoztassa a hangszóró kábelét az alaplapi csatlakozóhoz. 5 Szerelje be a következőt: a b c elem alapburkolat microsd kártya 6 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Kijelzőszerkezet A kijelzőszerkezet eltávolítása MEGJEGYZÉS: Az eljárás megegyezik az érintős és nem érintős LCD-k esetében. 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a b c d e microsd kártya alapburkolat elem WLAN-kártya DC-IN panel 3 Távolítsa el a kijelzőkábel fémlapját rögzítő csavart [1], majd vegye ki a számítógépből. [2]. Húzza le a kábelt az alaplapról [3], és fordítsa fel a számítógépet [4]. Alkatrészek eltávolítása és beszerelése 29

30 4 Hajtsa ki az M1,6xL2-es csavarokat [1], és emelje le a kijelzőszerkezetet a számítógépről [2]. 30 Alkatrészek eltávolítása és beszerelése

31 A kijelzőszerkezet beszerelése 1 Illessze a kijelzőszerkezeten lévő csavarlyukakat a számítógéphez. 2 Húzza meg a kijelzőegységet a számítógéphez rögzítő M1,6xL2-es csavarokat. 3 Fordítsa fel a számítógépet. 4 Csatlakoztassa a kijelző kábelét a csatlakozójára. 5 Helyezze a fémlapot a csatlakozóra, majd húzza meg a csavart, amellyel a kijelzőkábelt a számítógéphez rögzíti. 6 Szerelje be a következőt: a b c d e WLAN-kártya DC-IN panel elem alapburkolat microsd kártya 7 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Alaplap kiszerelés:alaplap 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a b c d e f g h microsd kártya alapburkolat elem WLAN-kártya memóriamodul hűtőborda ventilátor Egyenáramú tápcsatlakozó 3 Távolítsa el a kijelzőkábel fémlapját rögzítő csavart [1], majd vegye ki a számítógépből. [2]. Ezt követően távolítsa el az edp-kábelt az alaplapról [3], majd válassza le a gombelem kábelét az alaplapi csatlakozóról [4]. Alkatrészek eltávolítása és beszerelése 31

32 4 Válassza szét az alábbi kábeleket és csatlakozókat: a Hangkártya kábelcsatlakozója [1] b Hangkártya kábelének ragasztószalagja [2] c Hangszórókábel csatlakozója [3] d Merevlemezmeghajtó-kábel csatlakozója [4] e Érintőpanel-kábel csatlakozója [5] f Billentyűzet kábelének csatlakozója [6] 32 Alkatrészek eltávolítása és beszerelése

33 5 Hajtsa ki az M2xL3-as csavarokat [1], és emelje ki az alaplapot a számítógépből [2]. Alkatrészek eltávolítása és beszerelése 33

34 Az alaplap beszerelése 1 Az alaplapot illessze a számítógépen lévő csavarlyukakra. 2 Húzza meg az alaplapot a számítógéphez rögzítő M2xL3-as csavarokat. 3 Csatlakoztassa a hangkártyát, helyezze fel a hangkártya kábelének ragasztószalagját, és dugja be a hangszóró, a merevlemezmeghajtó, az érintőpanel, a gombelem, valamint a billentyűzet kábelét a megfelelő csatlakozóba. 4 Csatlakoztassa a kijelző kábelét a csatlakozójához. 5 Helyezze a fémlapot a csatlakozóra, és húzza meg az M2xL3-as csavart, amellyel a számítógéphez rögzíti a kijelző kábelét. 6 Szerelje be a következőt: a b c d e f g h Egyenáramú bemenet ventilátor hűtőborda memóriamodul WLAN-kártya elem alapburkolat microsd kártya 7 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. 34 Alkatrészek eltávolítása és beszerelése

35 Csuklótámasz A csuklótámasz visszahelyezése 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el a következőt: a microsd kártya b alapburkolat c elem d WLAN-kártya e memóriamodul f hűtőborda g ventilátor h Egyenáramú tápcsatlakozó i alaplap A visszamaradó alkatrész a csuklótámasz. 3 Szerelje be a következőt: a alaplap b Egyenáramú tápcsatlakozó c ventilátor d hűtőborda e memóriamodul f WLAN-kártya g elem h alapburkolat i microsd kártya 4 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Alkatrészek eltávolítása és beszerelése 35

36 3 Technológia és összetevők Eza fejezet a rendszerben alkalmazott technológiákat és az alkatrészeket ismerteti. Témák: Tápadapter Processzorok Chipkészletek Kijelzőopciók Memóriafunkciók Grafikus opciók USB-funkciók Merevlemez-meghajtó opciók HDMI 1.4 Realtek ALC3246 Kamerafunkciók Tápadapter Ezt a laptopot 65 W-os tápadapterrel szállítjuk, amelyet egy 7,4 mm-es hengeres csatlakozóba kell bedugni. VIGYÁZAT: Amikor a váltóáramú adapter kábelét kihúzza a számítógépből, a csatlakozót fogja meg és ne a kábelt, majd húzza meg határozottan, de óvatosan a kábel sérülésének elkerülése érdekében. VIGYÁZAT: A tápadapter világszerte bármely hálózati csatlakozóaljzattal működik. A tápcsatlakozók és -elosztók azonban országonként eltérőek lehetnek. Nem megfelelő kábel használata vagy rossz csatlakoztatása esetén a berendezés károsodhat vagy tűz keletkezhet. Processzorok A laptop az alábbi processzorokkal rendelkezik: 1. táblázat: Intel processzorok listája 6. generáció (Skylake) Intel Core i3-6006u processzor (15 W, 3 MB gyorsítótár, 2,0 GHz) 7. generáció (Kaby Lake) Intel Celeron G3865U processzor (15 W, 2 MB gyorsítótár 1,60 GHz) Intel Pentium 4415U processzor (15 W, 2 MB gyorsítótár, 2,3 GHz) Intel Core i5-7200u processzor (15 W, 3 MB gyorsítótár, max. 3,1 GHz) MEGJEGYZÉS: Az órajelsebesség és teljesítmény a terheléstől és más tényezőktől függően változó. 36 Technológia és összetevők

37 MEGJEGYZÉS: A processzorok által támogatott operációs rendszerek: 6. generáció (Skylake): Windows 7, 8.1, generáció (Kaby Lake): Windows 10 A processzorok azonosítása Windows 10 rendszerben 1 Koppintson a Search the Web and Windows (Keresés a weben és a Windowsban) lehetőségre. 2 Írja be: Eszközkezelő. 3 Koppintson a Processor (Processzor) lehetőségre. A processzorhasználat ellenőrzése a Feladatkezelő használatával 1 Ctrl+Alt+Del. 2 Válassza a Start Task Manager (Feladatkezelő indítása) lehetőséget. Megjelenik a Windows Task Manager (Windows feladatkezelő) ablak. 3 Kattintson a Performance (Teljesítmény) fülre a Windows Task Manager (Windows Feladatkezelő) ablakban. A processzorhasználat ellenőrzése az Erőforrás-figyelő használatával 1 Kattintson a jobb gombbal a laptopra. 2 Válassza a Start Task Manager (Feladatkezelő indítása) lehetőséget. Megjelenik a Windows Task Manager (Windows feladatkezelő) ablak. 3 Kattintson a Performance (Teljesítmény) fülre a Windows Task Manager (Windows Feladatkezelő) ablakban. A processzor teljesítmények adatai jelennek meg. 4 Kattintson az Open Resource Monitor (Erőforrás-figyelő megnyitása) lehetőségre. Chipkészletek Minden laptop és számítógép a chipkészleten keresztül kommunikál a processzorral. Ez a laptop Intel Skylake és Intel Kabylake sorozatú chipkészlettel kerül forgalomba. A chipkészlet azonosítása az Eszközkezelőben Windows 10 rendszerben 1 Kattintson a Cortana keresőmezőjébe, és írja be, hogy Control Panel (Vezérlőpult), majd kattintson vagy nyomja le az Enter billentyűt a megfelelő keresési találaton. 2 A Control Panel (Vezérlőpult) ablakban válassza a Device Manager (Eszközkezelő) lehetőséget. 3 Bontsa ki a System Devices (Rendszereszközök) opciót, és keresse meg a chipkészletet. Technológia és összetevők 37

38 Intel HD Graphics Ez a számítógép a következő típusú Intel HD Graphics chipkészletekkel kerül forgalomba. 1 Intel Corei3-6606U Intel HD Graphics Intel Celeron 3865U Intel HD Graphics Intel Pentium 4415U Intel HD Graphics Intel Core i5-7200u Intel HD Graphics 620 Kijelzőopciók A videokártya megkeresése 1 Kattintson a Search Charm (Keresés vezérlőgomb) elemre, és válassza a Settings (Beállítások) lehetőséget. 2 Írja be a keresőmezőbe, hogy Eszközkezelő, majd a bal oldali panelen koppintson a Device Manager (Eszközkezelő) lehetőségre. 3 Bontsa ki a Display adapters (Videokártyák) pontot. A képernyőfelbontás módosítása 1 Kattintson a jobb gombbal a laptopra, és válassza a Display Settings (Képernyő-beállítások) pontot. 2 Koppintson vagy kattintson a Advanced display settings (Speciális kijelzőbeállítások) lehetőségre. 3 A legördülő listából válassza ki a kívánt felbontást, majd koppintson az Apply (Alkalmazás) lehetőségre. A fényerő beállítása Windows 10 alatt A képernyő automatikus fényerő-beállításának be-/kikapcsolása: 1 Kattintson az All Settings (Minden beállítás) System (Rendszer) Display (Kijelző) pontra. 2 Az Adjust my screen brightness automatically (Automatikus fényerő-beállítás) csúszka segítségével kapcsolja be vagy ki az automatikus fényerő-beállítást. MEGJEGYZÉS: A fényerő a Fényerő csúszka segítségével kézzel is beállítható. Csatlakoztatás külső megjelenítőeszközökhöz A számítógépet az alábbi lépésekkel csatlakoztathatja külső megjelenítőeszközökhöz: 1 Gondoskodjon arról, hogy a kivetítő be legyen kapcsolva, és a kivetítő kábelét csatlakoztassa a számítógép videoportjára. 2 Nyomja meg a Windows embléma + P billentyűt. 3 Válasszon az alábbi üzemmódok közül: Csak számítógép képernyő Megkettőzés Kiterjesztés Csak a második képernyő 38 Technológia és összetevők

39 DDR4 A DDR4 (dupla adatátviteli sebességű, negyedik generációs) memória a DDR2 és DDR3 technológia még nagyobb sebességű utódja, amellyel modulonként akár 512 GB kapacitás is elérhető, szemben a DDR3 DIMM modulonként 128 GB-os kapacitásával. A DDR4 szinkron, dinamikus, véletlen elérésű memória érintkezőkiosztása az SDRAM és a DDR modulokétól is eltér, ezzel megakadályozza, hogy a felhasználók nem megfelelő memóriát telepítsenek a rendszerbe. A DDR4 1,2 V-os működési feszültségigénye 20%-kal alacsonyabb, mint a DDR3-é, amely 1,5 V-ot igényel. A DDR4 egy új, rendkívül alacsony energiaigényű készenléti módot is támogat, amely lehetővé teszi, hogy a készenléti módba állított tartalmazó rendszernek ne kelljen frissítenie a memóriát. Az alacsony energiaigényű készenléti mód várhatóan 40 50%-kal csökkenti a készenléti módban mérhető energiafogyasztást. A DDR4 részletei A DDR3 és DDR4 memóriamodulok kisebb eltéréseit az alábbi lista tartalmazza. Eltérő helyzetű foglalati bevágás A DDR4 modulok foglalatba illeszkedő bevágása más helyen található, mint a DDR3 modulokon. Mindkét bevágás a foglalatba illeszkedő szélen található, de a DDR4 modulon kicsit más az elhelyezése, hogy a modult ne lehessen nem kompatibilis alaplapba vagy platformba helyezni. 1. ábra. Eltérő bevágási helyzet Nagyobb vastagság A DDR4 modulok kissé vastagabbak, mint a DDR3 modulok, így több jelátviteli réteget foglalhatnak magukban. 2. ábra. Eltérő vastagság Ívelt szél A DDR4 modulok jellegzetessége az ívelt szél, amely megkönnyíti a behelyezést, és csökkenti az alaplapra nehezedő terhelést a memória behelyezésekor. Technológia és összetevők 39

40 3. ábra. Ívelt szél Memóriahibák A rendszer memóriahibák esetén a VILÁGÍT-VILLOG-VILLOG és a VILÁGÍT-VILLOG-VILÁGÍT hibakódot jeleníti meg a hibakijelző LED-jeivel. Ha minden memóriamodul hibás, akkor az LCD panel nem kapcsol be. Az esetleges memóriahibák elhárításához helyezzen olyan memóriamodulokat a rendszer alján vagy egyes hordozható számítógépeken a billentyűzet alatt található memóriafoglalatokba, amelyekről biztosan tudja, hogy jók. Memóriafunkciók Ez a laptop minimálisan 4 GB 2400 MHz -es órajelű DDR4 memóriával használható (2133 MHz-es frekvencián működve), és legfeljebb 16 GB 2400 MHz-es memóriát támogat (2133 MHz-en működve). A rendszermemória ellenőrzése Windows 10 alatt 1 Koppintson a Windows gombra, és válassza az All Settings (Minden beállítás) > System (Rendszer) lehetőséget. 2 A Rendszer (System) területen koppintson az About (Névjegy) lehetőségre. A rendszermemória ellenőrzése a rendszerbeállításokban (BIOS) 1 Kapcsolja be vagy indítsa újra a számítógépet. 2 Miután a Dell embléma megjelent, hajtsa végre az alábbi műveleteket: Billentyűzettel Nyomja meg az F2 billentyűt, amíg a Belépés a BIOS beállításba üzenet meg nem jelenik. A rendszerindításválasztó menübe történő belépéshez nyomja meg az F12 billentyűt. 3 A bal oldali panelen válassza a Settings (Beállítások) > General (Általános) > System Information (Rendszer-információk) lehetőséget. A memória információi a jobb oldali panelen jelennek meg. A memória tesztelése az epsa segítségével 1 Kapcsolja be vagy indítsa újra a számítógépet. 2 Miután a Dell embléma megjelent, hajtsa végre az alábbi műveletek egyikét: Billentyűzettel Nyomja meg az F12 billentyűt. A PreBoot System Assessment (PSA) (Rendszerindítás előtti rendszerfelmérés) indul el a rendszeren. MEGJEGYZÉS: Ha túl sokáig vár, és megjelenik az operációs rendszer logója, várjon tovább, amíg meg nem jelenik az asztal. Kapcsolja ki a laptopot, és próbálkozzon újra. 40 Technológia és összetevők

41 Grafikus opciók Ez a laptop az alábbi grafikai feldolgozó lapkakészlettel van felszerelve: Intel HD Graphics 610 Intel Core i3-6606u Intel HD Graphics 520 Intel Celeron 3865U Intel HD Graphics 610 Intel Pentium 4415U Intel HD Graphics 610 Intel Core i5-7200u Intel HD Graphics 620 USB-funkciók A Universal Serial Bust, vagy ismertebb nevén az USB-t 1996-ban vezették be a számítógépek világában, drámaian leegyszerűsítve a gazdaszámítógép és a perifériák közötti kapcsolatot, így például az egerekkel, billentyűzetekkel, külső merevlemezekkel vagy optikai eszközökkel, Bluethooth-szal és számos más, a piacon lévő perifériás eszközzel folytatott kommunikációt. Vessünk egy gyors pillantást az USB evolúciójára az alábbi táblázat segítségével. 2. táblázat: Az USB evolúciója Típus Adatátviteli sebesség Kategória Bevezetés éve USB 3.0/USB 3.1 Gen 1 5 Gbps Szuper sebesség 2010 USB Mbps Nagy sebesség 2000 USB Mbps Teljes sebesség 1998 USB 1.0 1,5 Mbps Alacsony sebesség 1996 USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB) Az USB 2.0 az évek során megkerülhetetlen de facto adatáviteli szabvánnyá vált a számítógépes iparágban, miután világszerte körülbelül 6 milliárd eladott eszközbe került be. Az egyre gyorsabb és egyre nagyobb sávszélességet igénylő hardverek azonban már nagyobb adatátviteli sebességet igényelnek. Az USB 3.0/USB 3.1 Gen 1 szabvány, amely az elődjénél elméletileg 10-szer gyorsabb adatátvitelt tesz lehetővé, végre megfelelő választ jelent a fogyasztói igényekre. Az USB 3.1 Gen 1 szabvány jellemzői dióhájban a következők: Nagyobb adatátviteli sebesség (akár 5 Gbit/s) Fokozott maximális buszteljesítmény és nagyobb eszköz-áramfelvétel, amely jobban megfelel az egyre több energiát igénylő eszközöknek Új energiakezelési funkciók Teljes kétirányú adatátvitel és támogatás az új átviteli típusok számára Visszafelé kompatibilis az USB 2.0-val Új csatlakozók és kábel Az alábbi témakörök az USB 3.0/USB 3.1 Gen 1 szabványhoz kapcsolódó leggyakrabban feltett kérdéseket válaszolják meg. Technológia és összetevők 41

42 Sebesség A legújabb USB 3.0/USB 3.1 Gen 1 szabvány specifikációja jelenleg 3 sebességmódot határoz meg: Super-Speed, Hi-Speed és Full-Speed. Az új SuperSpeed mód adatátviteli sebessége 4,8 Gbit/s. A specifikációban megmaradt a Hi-Speed és a Full-Speed USB-mód (közismert nevén USB 2.0 és 1.1), amelyek továbbra is 480 Mbit/s-os, illetve 12 Mbit/s-os adatátvitelt tesznek lehetővé, megőrizve ezzel a korábbi eszközökkel való kompatibilitást. Az USB 3.0/USB 3.1 Gen 1 szabvány a következő műszaki módosításokkal nyújt sokkal nagyobb teljesítményt: A meglévő USB 2.0 busszal párhuzamosan egy további fizikai buszt is hozzáadtak (tekintse meg az alábbi képet). Az USB 2.0 korábban négy vezetéket használt (táp, földelés és egy pár differenciális adatvezeték). Az USB 3.0/USB 3.1 Gen 1 ezt négy további vezetékkel bővíti, amellyel két további differenciális jelet fogadó és továbbító vezetékpárt biztosít, vagyis a csatlakozókban és a kábelekben nyolc vezeték található. Az USB 3.0/USB 3.1 Gen 1 szabvány kétirányú adatkapcsolatot alkalmaz az USB 2.0 váltakozó irányú (half-duplex) adatkapcsolata helyett. Ez a módosítás elméletileg 10-szeres sávszélesség-növekedést eredményez. A HD videotartalom, a terabájtos kapacitású adattárolók, a sok megapixel felbontású digitális fényképezőgépek stb. elterjedésével folyamatosan nő az egyre nagyobb adatátviteli sebesség iránti igény, amellyel az USB 2.0 szabvány nem tud lépést tartani. Ráadásul az USB 2.0-s kapcsolatok soha még csak meg sem közelíthetik a 480 Mbit/s-os elméleti maximális adatátviteli sebességet, a valóban elérhető maximális sebesség körülbelül 320 Mbit/s (40 MB/s) körül alakul. Az USB 3.0/USB 3.1 Gen 1 szabványú kapcsolatok szintén soha nem fogják elérni a 4,8 Gbit/s-os elméleti sebességet. A valós, veszteségekkel együtt mért maximális adatátviteli sebesség 400 MB/s lesz. Az USB 3.0/USB 3.1 Gen 1 szabvány ezzel a sebességgel az USB 2.0 sebességének 10-szeresét nyújtja. Alkalmazások Az USB 3.0/USB 3.1 Gen 1 új adatátviteli csatornákat nyit meg, és nagyobb mozgásteret biztosít az eszközöknek, ezáltal javítja az eszközök használhatóságát. Az USB-n keresztül videojelküldés korábban alig használható lehetőség volt (mind a maximális felbontást, mind a késleltetést és a videojel-tömörítést tekintve), de könnyen elképzelhető, hogy az 5 10-szeres elérhető sávszélességgel az USB-s videomegoldások is sokkal jobban fognak működni. Az egykapcsolatos DVI majdnem 2 Gbit/s-os adatátviteli sebességet igényel. Amíg a 480 Mbit/s korlátozó tényező volt, addig az 5 Gbit/s már több mint ígéretes. Az ígért 4,8 Gbit/s-os sebességgel a szabvány olyan termékekbe, például külső RAID tárolórendszerekbe is bekerülhet, amelyekben korábban nem volt elterjedt. Az alábbiakban felsorolunk néhány SuperSpeed USB 3.0/USB 3.1 Gen 1 szabványt használó terméket: Külső asztali USB 3.0/USB 3.1 Gen 1 szabványú merevlemezek Hordozható USB 3.0/USB 3.1 Gen 1 szabványú merevlemezek USB 3.0/USB 3.1 Gen 1 szabványú meghajtódokkolók és adapterek 42 Technológia és összetevők

43 USB 3.0/USB 3.1 Gen 1 szabványú flash meghajtók és olvasók USB 3.0/USB 3.1 Gen 1 szabványú SSD meghajtók USB 3.0/USB 3.1 Gen 1 szabványú RAID rendszerek Optikai meghajtók Multimédiás eszközök Hálózatépítés USB 3.0/USB 3.1 Gen 1 szabványú adapterkártyák és hubok Kompatibilitás Kedvező, hogy az USB 3.0/USB 3.1 Gen 1 szabványt kezdettől fogva gondosan úgy tervezték, hogy békésen megférjen az USB 2.0 szabványú eszközökkel. Ennek egyik legfontosabb jele, hogy bár az USB 3.0/USB 3.1 Gen 1 szabvány új fizikai kapcsolatokat, vagyis új kábeleket vezet be az új protokoll gyorsabb adatátviteli képességeinek kihasználása érdekében, a megszokott négyszögletű csatlakozó változatlan maradt, és a négy USB 2.0-s érintkező is pontosan ugyanott helyezkedik el, mint korábban. Az USB 3.0/USB 3.1 Gen 1 kábeleken öt új érintkező is van, amely a másik négytől függetlenül végzi az adatok fogadását és átvitelét, és csak akkor érintkezik, ha a csatlakozót megfelelő SuperSpeed USB-aljzathoz csatlakoztatják. A Windows 8/10 natívan támogatja az USB 3.1 Gen 1 szabványú vezérlőket. A korábbi Windows verziókban ez nem így volt, ezeknél továbbra is külön illesztőprogramokra van szükség az USB 3.0/USB 3.1 Gen 1 szabványú vezérlőkhöz. A Microsoft bejelentette, hogy a Windows 7 is támogatni fogja az USB 3.1 Gen 1 szabványt, de valószínűleg nem az azonnali kiadásban, hanem egy később kiadandó szervizcsomagon vagy frissítésen keresztül. Nem kizárt, hogy az USB 3.0/USB 3.1 Gen 1 szabvány Windows 7- es támogatásának sikeres bevezetése után a Vistában is meg fog jelenni a SuperSpeed támogatása. A Microsoft megerősítette ezt azzal, hogy legtöbb partnere egyetért abban, hogy a Vistának is támogatnia kellene az USB 3.0/USB 3.1 Gen 1 szabványt. A Super-Speed Windows XP rendszeren való támogatásáról jelenleg nincsenek információk. Tekintve, hogy az XP egy hétéves operációs rendszer, a támogatás lehetősége távolinak tűnik. Merevlemez-meghajtó opciók A laptop által támogatott lehetőségek: 2,5"-es, 7 mm-es 128 GB-os SATA Class 20 SSD meghajtó 2,5"-es, 7 mm-es 256 GB-os SATA Class 20 SSD meghajtó A merevlemez-meghajtó azonosítása Windows 10 rendszerben 1 Kattintson az All Settings (Minden beállítás) ikonra a Windows 10 vezérlősávján. 2 Kattintson a Control Panel (Vezérlőpult) lehetőségre, válassza a Device Manager (Eszközkezelő) lehetőséget, majd bontsa ki a Disk drives (Lemezmeghajtók) ágat. A merevlemez-meghajtó a Disk drives (Lemezmeghajtók) listában látható. A merevlemez-meghajtó azonosítása a BIOS-ban 1 Kapcsolja be vagy indítsa újra a számítógépet. 2 Amikor a Dell embléma megjelenik, a BIOS beállítás programba történő belépés érdekében hajtsa végre az alábbi műveletet: Billentyűzettel Nyomja meg az F2 billentyűt, amíg az Entering BIOS setup (Belépés a BIOS-beállításba) üzenet meg nem jelenik. A rendszerindítás-kiválasztó menübe történő belépéshez nyomja meg az F12 billentyűt. Technológia és összetevők 43

44 A merevlemez-meghajtó az Általános csoportban a Rendszer-információk alatt található. HDMI 1.4 Ez a témakör a HDMI 1.4-et és jellemzőit, valamint előnyeit ismerteti. A HDMI (High-Definition Multimedia Interface) egy széles iparági támogatást élvező, tömörítetlen, tisztán digitális hang- és videojel-átvitelt biztosító csatolófelület. A HDMI csatolófelületen keresztül bármilyen kompatibilis digitális hang- és videojelforrás (például DVD-lejátszó, A/V vevő) összeköthető kompatibilis digitális hang- és/vagy videojelvevőkkel, például digitális TV-vel. A szabvány eredetileg HDMI TV-khez és DVD-lejátszókhoz készült. A egyik fő előnye, hogy csökkenti a kábeligényt, és lehetővé teszi a digitális tartalom védelmét. A HDMI lehetővé teszi normál, javított és HD minőségű videojel, valamint többcsatornás digitális hang átvitelét egyetlen kábelen keresztül. MEGJEGYZÉS: A HDMI 1.4-es 5.1 csatornás audiotámogatást fog nyújtani. A HDMI 1.4 jellemzői HDMI Ethernet-csatorna Nagy sebességű hálózati adattovábbítást kölcsönöz a HDMI-kapcsolatnak, így a felhasználók teljes mértékben kihasználhatják IP-kompatibilis eszközeiket anélkül, hogy külön Ethernet-kábelre lenne szükségük. Audio Return Channel (ARC) Lehetővé teszi, hogy egy HDMI-vel csatlakoztatott, beépített tunerrel rendelkező TV továbbküldje az adatokat egy surround hangrendszernek, így nincs szükség külön audiokábelre. 3D Meghatározza az input/output protokollokat a főbb 3D videoformátumokhoz, így készítve elő az utat a valódi 3D-s játékok és a 3D-s házimozi alkalmazásokhoz. Tartalomtípus A tartalomtípusok valós idejű jelzése a kijelző és a forráseszközök között, lehetővé téve a tévé számára a képbeállítások optimalizálását az adott tartalomtípusnak megfelelően. Kiegészítő színterek Támogatást biztosít a kiegészítő színmodellekhez, amelyek a digitális fényképészetben és számítógépes grafikában használatosak. FHD támogatás Messze az 1080p-t meghaladó felbontást tesz lehetővé, támogatva a következő generációs kijelzőket; ezek vetekedni fognak a Digital Cinema rendszerekkel, amelyeket számos kereskedelmi moziban használnak. Szabványos HDMI-csatlakozó Új, kisebb csatlakozó a telefonok és egyéb hordozható eszközök számára, amely maximálisan 1080p videofelbontást támogat. Autóipari csatlakozórendszer Új kábelek és csatlakozók az autóipari videórendszerekhez, amelyeket olyan módon terveztek meg, hogy megfeleljenek az autós környezet sajátos igényeinek, HD-minőséget biztosítva. A HDMI előnyei A minőségi HDMI tömörítetlen digitális audio és videóátvitelt biztosít a legmagasabb, legélesebb képminőséggel Az alacsony költségű HDMI a digitális interfészek minőségét és funkcióit nyújtja, miközben egyszerű, költséghatékony módon támogatja a tömörítés nélküli videóformátumokat is Az audio HDMI több audioformátumot támogat a normál sztereó formátumtól a többcsatornás térhatású hangig A HDMI a videót és a többcsatornás hangot egyetlen kábelben egyesíti, így kiküszöbölve a költségeket, bonyolultságot és a sok kábel által okozott zűrzavart, amely a jelenleg használt A/V-rendszerekre jellemző 44 Technológia és összetevők

45 A HDMI támogatja a videóforrás (pl. egy DVD-lejátszó és a DTV közötti kommunikációt, így új funkciókat tesz lehetővé) Realtek ALC3246 Ez a laptop integrált Realtek ALC3246 Waves MaxxAudio Pro vezérlővel és HD audiokodekkel van felszerelve, amelyet Windows asztali és laptopszámítógépekhez terveztek. Kamerafunkciók Ez a laptop egy előre néző kamerával kerül forgalomba, amelynek a felbontása 1280 x 720 (maximum). A kamera elindítása (Windows 7, 8.1 és 10) A kamera elindításához nyisson meg egy olyan alkalmazást, amely a kamerát használja. Ha például rákoppint a laptophoz kapott Skype szoftverre, a kamera bekapcsol. Hasonlóképpen, ha az interneten cseveg, és az alkalmazás szeretne hozzáférni a webkamerához, a webkamera bekapcsol. A kameraalkalmazás elindítása 1 Koppintson vagy kattintson a Windows gombra, és válassza az All apps (Minden alkalmazás) lehetőséget. 2 Az alkalmazáslistában válassza a Camera (Kamera) lehetőséget. Technológia és összetevők 45

46 3 Ha a Kamera alkalmazás nem található a listában, keresse meg. 46 Technológia és összetevők

47 4 Rendszerbeállítási opciók MEGJEGYZÉS: A számítógéptől és hozzá tartozó eszközöktől függően előfordulhat, hogy az alábbiakban felsorolt opciók nem jelennek meg. Témák: Rendszerindítási sorrend Navigációs billentyűk Rendszerbeállítás áttekintése A rendszerbeállítás elérése Általános képernyő opciók Rendszer-konfigurációs képernyő opciói Videó képernyő opciók Biztonsági képernyő opciói Biztonságos rendszerindítás képernyő opciók Teljesítmény képernyő opciók Energiagazdálkodás képernyő opciók POST viselkedés képernyő opciók Vezeték nélküli képernyő opciók Karbantartási képernyő opciói A rendszernaplók szűrési lehetőségei SupportAssist System Resolution (SupportAssist rendszer problémamegoldáshoz) A BIOS frissítése a Windows rendszerben Rendszer- és beállítás jelszó Rendszerindítási sorrend A rendszerindítási sorrend lehetővé teszi, hogy megkerülje a rendszerbeállításban meghatározott rendszerindítási sorrendet, és egy meghatározott eszközről indítsa a rendszert (például: optikai meghajtó vagy merevlemez meghajtó). A bekapcsolási önteszt alatt (POST), amikor a Dell embléma megjelenik, az alábbi lehetőségei vannak: Hozzáférés a rendszerbeállításhoz az <F2> billentyű lenyomásával Egyszeri rendszerindítási menü előhívása az <F12> billentyű lenyomásával Az egyszeri rendszerindítási menü azokat az eszközöket jeleníti meg, amelyekről a rendszer indítható, valamint diagnosztikai opciókat ajánl fel. A rendszerindítási opciók az alábbiak: Eltávolítható meghajtó (ha van) STXXXX meghajtó MEGJEGYZÉS: A XXX a SATA meghajtó számát jelöli. Optikai meghajtó (ha van) Diagnosztika MEGJEGYZÉS: A Diagnosztika kiválasztásával az epsa diagnosztika képernyő jelenik meg. Rendszerbeállítási opciók 47
