1 GRASSALKOVICH ANTAL ÁLTALÁNOS ISKOLA KERTJÉNEK FELÚJÍTÁSA KÖRNYEZETRENDEZÉS megrendelő: Grassalkovich Antal Német Nemzetiségi és Kétnyelvű Általános Iskola 2220 Vecsés, Fő u KIVITELI TERV MŰSZAKI LEÍRÁS T05-16P Generál tervező: S-TÉR Kft. Felelős tervező: Sándor Tamás K Tájépítész munkatárs: Annus Dóra Közműtervezés: Kádár Komplex Kft. Kádár László VZ-TEL, (1222 Bp. Szigetvári u. 27/b) Tűzvédelem: Monor Város Önkormányzat Hivatásos Tűzoltóparancsnoksága (2200 Monor Péteri út 25.) 5. kiadás: január

2 TARTALOMJEGYZÉK 2220 VECSÉS GRASSALKOVICH ANTAL ÁLTALÁNOS ISKOLA KERTJÉNEK FELÚJÍTÁSA, KÖRNYEZETRENDEZÉSE HRSZ: 750 KIVITELI TERV T05-16P SZÖVEGES MUNKARÉSZ: Tervezői nyilatkozat Műszaki leírás Mellékletek I. Meglévő fák és cserjék felmérési jegyzőkönyve II. Tervezett növények jegyzéke III. Berendezési tárgyak, kerítés és játszóeszközök IV. Burkolatok V. Árazatlan költségvetéskiírás VI. Tervezői költségbecslés TERVI MUNKARÉSZ: K-01/1 Meglévő állapot és Közműgenplan M 1:250/A2 K-02/2 Bontási terv M 1:250/A2 K-03/1 Ütemterv M 1:250/A3 K-04/2 Környezetrendezési terv M 1:250/A2 K-05/2 Tereprendezési terv M 1:250/A2 K-06/2 Burkolatkiosztási terv M 1:250, M 1:100/A2 K-07/2 Burkolatkitűzési terv M 1:100/A0 K-08/3 Berendezés kitűzési terv M 1:100/A0 K-09/1 Növénykiültetési- és kitűzési terv M 1:250/A2 K-10 Öntözőrendszer terv M 1:250/A2 K-11 Szikkasztó kialakításának részletterve M 1:100, M 1:25/A2 K-12/1 Burkolati rétegrendek, részletrajzok M 1:20/1740x297mm K-13/2 Útépítés kereszt- és hosszszelvényei M 1:100, M 1:500/1100x297mm K-14/1 Sportpályaburkolat kitűzési terve M 1:100/A3 K-15 Szikkasztó kialakításának részletterve, Tereprendezési és alapozási terv M 1:100, M 1:25/1500x297mm Az átláthatóság érdekében a tervlapszámozás sorrendje változatlan marad. Az aktuális tervlapok a felsorolásban vastagon szedettek, a számításba már nem veendőek halványítottak.

3 TERVEZŐI NYILATKOZAT 2220 VECSÉS GRASSALKOVICH ANTAL ÁLTALÁNOS ISKOLA KERTJÉNEK FELÚJÍTÁSA, KÖRNYEZETRENDEZÉSE HRSZ: 750 KIVITELI TERV T05-16P Alulírott kijelentem, hogy a Vecsés, Grassalkovich Antal Német Nemzetiségi és Kétnyelvű Általános Iskola számára készített Vecsés, Grassalkovich Antal Általános Iskola kertje (hrsz.: 750) című környezetrendezési kiviteli terve megfelel a vonatkozó jogszabályoknak, az általános érvényű és eseti előírásoknak, így különösen a környezetvédelmi előírásoknak, a statikai és az életvédelmi követelményeknek. A kert tervezésekor alkalmazott műszaki megoldások az Étv. 31. (2) bekezdés c)-h) pontjában meghatározott követelményeknek megfelelnek. Az elbontandó és a telepítendő eszközök, berendezési tárgyak és egyéb műtárgyak nem tartalmaznak azbesztet, a betervezett építési termékek megfelelőség igazolással rendelkeznek. A környezetrendezési terv 2016 februárjában készített geodézia alapján készült. A terv szerint a tervezési területen burkolatfelújítás, burkolatépítés, játszótér kialakítás, új parki berendezések kihelyezése valósul meg. A Grassalkovich Általános Iskola felújításával a helyi közösségnek biztosítunk színvonalas játszóteret, és pihenőteret. A tervezéshez szükséges jogosultsággal rendelkezem. Budapest, január Sándor Tamás okl. tájépítészmérnök K

4 MŰSZAKI LEÍRÁS 2220 VECSÉS GRASSALKOVICH ANTAL ÁLTALÁNOS ISKOLA KERTJÉNEK FELÚJÍTÁSA KÖRNYEZETRENDEZÉSE HRSZ: 750 KIVITELI TERV T05-16P MEGLÉVŐ ÁLLAPOT Tervezési terület meghatározása A tervezési terület Vecsésen található, a Fő utca szám alatti, hrsz.:750 ingatlanon, a tervezési feladat a Grassalkovich Antal Német Nemzetiségi és Kétnyelvű Általános Iskola kertjének környezetrendezését foglalja magába. A terület gépjárművel és gyalogosan az északi rész/ Fő u. felől közelíthető meg. A tervezési terület jelenleg egy túlnyomórészt aszfalttal burkolt udvar. A telek déli vége jelenleg kerítéssel elkerített, ezen a területen gyűlik össze túlnyomórészt a tetőszerkezetről érkező csapadékvíz, ez a rész szikkasztóként üzemel. Terepszint A jelenlegi kialakítás szerint a legmélyebb pontot a kert végében, délre található szikkasztó területe képezi, míg a legmagasabb pontot egy kiemelt felület, mely az épülethez csatlakozó gumiburkolatú terület. Ez a felület kétoldalról, északnyugat- ill. délkelet felől lépcsőkkel megközelíthető. A vízelvezetés jelenleg pontszerű víznyelőkkel és a zöldfelületekre (ill. a szikkasztó területére) vezetett burkolati lejtésekkel megoldott. Építmények A kert déli végében, a két szikkasztóárok közti feltöltésen egy garázsépület található. Elbontása a kert esztétikai értékének javítása miatt indokolt. Ezenkívül a hátsókertben, az épülethez kapcsolódva megtalálható egy kiemelt, megközelítőleg négyszögletes alaprajzú kiemelt építmény, mely északnyugatról ill. délkelet felől egy-egy beton lépcsőn keresztül közelíthető meg. Az előbbi lépcső az építményen levő gumiburkolatú felülethez csatlakozik, míg az utóbbi egy földfelülethez vezet. A kiemelt felületet dél és délnyugat felől támfal határolja. Délnyugati irányban az építményhez egy, a burkolt felület síkjából kiemelkedő, szögletes mellvéd is csatlakozik.

5 Burkolatok, szegélyek A jelenlegi kialakítás jelentős burkolt felületi arányt mutat. A déli, hátsókert vegyesen aszfalttal, öntött betonnal és térkővel burkolt, míg az északi, elülső részen a gépkocsi behajtó aszfalt burkolatú. Az épület főbejáratának környezete térkő borítású. A burkolt felületek vegyesen süllyesztett- és kiemelt szegélyekkel határoltak, azonban egyes helyeken hiányoznak, mint az aszfalt udvar déli és keleti határolóvonalánál. Az udvar nyugati részénél, az épület homlokzata előtt egy kiemelt beton gyűrű található, ill. az előkertben a gépkocsi behajtótól nyugatra egy szögletes, részben hiányos kiemelt szegély, melyek esztétikailag rontják a kert megjelenését, emiatt elbontásuk indokolt. Berendezési tárgyak A kert jelenlegi kialakítása magába foglal néhány játszóeszközt és padokat. A padok elhanyagolt, rossz állapotúak, cseréjük indokolt, ill. csak kis mennyiségben találhatóak meg. A játszóeszközök közt megtalálható 2 db kosárlabda palánk a hátsókert térkő burkolatú részén, ill. az aszfalt udvar déli részén 2 db kapu, melyek állapota rossz, megtartásuk nem indokolt. Ezenkívül a gumiburkolatú felületen egy további játszóeszköz. A területen hiányoznak a hulladékgyűjtők. Növényzet A fa- és cserjefelmérés a geodéziai felméréssel együtt történt, kiegészítve 1 db cserje megjelölésével a februárjában történt helyszíni bejárás dokumentációja alapján. Növényzet a tervezési területen lombos és örökzöld fa, cserje és gyep formájában jelenik meg. A területen összesen 14 db fa és 7 db cserje található (lásd: K-01/1, Meglévő állapot és Közműgenplan, ill. I.melléklet: Meglévő fák- és cserjék felmérési jegyzőkönyve). A fák többnyire jó egészségi állapotúak, lombos fák közül egyedül a fafelmérési jegyzőkönyvben (lásd I. melléklet) 12. számmal jelölt diófa esztétikai értéke kifogásolható, melynél a többtörzsű növekedés kezelésre került és emiatt a fa alsóbb részén megmaradt csonkok rontják a növény összképét, fakivágás azonban nem feltétlenül indokolt.

6 A tervezési területen továbbá 6 db keleti tuja (Thuja orientalis) található, melyek esztétikai értéke nem jelentős. Ezenkívül egy cserje, melynek botanikai besorolása egy téli helyszínbejárás digitális képanyaga alapján történt, ennek alapján a megjelölés nem pontos, a növény feltehetően egy borbolyafaj (Berberis sp.). TERVEZÉSI KONCEPCIÓ A tervezési koncepció során az iskolakert jelenlegi, meglévő állapotán mind funkcionálisan, mind esztétikailag igyekeztünk javítani, jobban használható, játékosabb és kellemesebb környezet kialakításával. A területen a nagy mértékű aszfalt és térkő burkolású felületeket részben világosabb térkővel, részben színes öntött gumiburkolattal helyettesítettük. Különböző köztéri bútorok ill. eltérő játszóeszközök kihelyezésével pihenőhelyeket és játszófelületeket hoztunk létre. Színhasználatban az épület jelenlegi színvilágához igyekeztünk alkalmazkodni, az iskola téglaépületén helyenként megjelenő kékes-zöldes árnyalatok a játszófelületeken köszönnek vissza. Az egyszerű, letisztult formavilág mind alaprajzilag, mind a javasolt eszközhasználatban is megjelenik. ÜTEMEZÉS Az általános iskola kertjének környezetrendezése a Megrendelő kérése alapján 2 ütemben valósul meg: 1.ütem: Az udvarra nyíló kijárat előtti tér, ill. ehhez kapcsolódóan a meglévő állapot szerinti magasabban fekvő játszófelület területének rendezése. Az új kialakítás szerint ezen a területen egy bejárati gyülekező- és játszótér valósul meg. 2.ütem: A hátsó udvar további területének rendezése, mely a meglévő állapot szerint egy aszfalt udvar. A környezetrendezés során itt egy labdarúgó- és kosárlabdapálya valósul meg, ill. egy további játszófelület, továbbá a burkolat tervezett felújítása is ebben az ütemben készül el. opcionális (3.ütem): Az előkert rendezése, burkolatfeújítás. Az ütemezés sematikus ábráját a K-03/1 tervlap jeleníti meg.

7 BONTÁS Építmények A szikkasztó területén megtalálható garázsépület a környezetrendezés során elbontásra kerül. Ezenkívül a hátsókertben, a kiemelt, gumiburkolatú felület melletti délkeleti, kisebb beton lépcső is elbontásra kerül, teljes alépítménnyel együtt. Az előbb említett kiemelt felülethez kapcsolódó tégla mellvéd teljes hosszában elbontásra kerül, ill. a jelenlegi mellvéd által határolt felület is (lásd: K-02/2, Bontási terv), az itt megvalósuló tervezett rézsű miatt. Burkolatok, szegélyek A tervezési területen az öntött beton burkolatok, melyek többnyire az épület közvetlen környezetében, keskeny sávban találhatóak meg, elbontásra kerülnek, teljes alépítménnyel együtt. A területen meglévő térkő burkolat közül az elülső kertrész rámpáján levő burkolat, ill. az ennek folytatásaként megjelenő térkő burkolat (a kerítéssel elzárt részen) megmarad. A teljes területen levő, épülethez csatlakozó mészkőburkolatok szintén megtartandóak, kivéve az udvar északi részén, a tetőszerkezet alatti lépcsőkhöz kapcsolódó rész, ahol a megváltozó szintbeli illeszkedés miatt ennek a felületnek az elbontása szükséges. A területen lévő egyéb térkő burkolatok azonban elbontásra kerülnek, az alattuk lévő ágyazó réteggel együtt, ill. a meglévő beton kerti szegélyek is, alépítménnyel együtt. A meglévő aszfalt burkolat a tervezett gépkocsiforgalom nyomvonala mentén 20 cm vastagságban bontandó vissza, a meglévő alaptest megtartásával. A tervezett gumiburkolatú focipálya területén az aszfalt burkolat szintén kb. 20 cm vastagságában bontandó el, a zúzottköves alépítmény eléréséig. Az udvar nyugati részénél, az épület homlokzata előtt egy kiemelt beton gyűrű található, ill. az előkertben a gépkocsi behajtótól nyugatra egy szögletes, részben hiányos kiemelt szegély, melyek esztétikailag rontják a kert megjelenését. A környezetrendezés során ez a két elem elbontandó.

8 Berendezési tárgyak A jelenlegi berendezési tárgyak (padok és játszóeszközök) elavultak a teljes területen, cseréjük időszerű. Bontandóak a területen található padok, ill. játszóeszközök (2 db kosárlabdapalánk, 2 db kapu, 1 db további játszóeszköz a kiemelt, gumiburkolatú részen). Növényzet irtása A teljes területen a 6 db keleti tuja (Thuja orientalis) ill. egy cserje (Berberis sp.) irtása javasolt. A kivágandó növények sorszáma: 1, 2, 4, 5, 6, 11, 13 (lásd: I. melléklet). A meglévő, megmaradó fák (14 db) gyökérzónájában óvatos, kézi bontási és földmunkák végzendők! A gyökerek sérülése esetén a sérüléseket szakszerűen kezelni kell! A bontásból keletkező építési törmeléket, hulladékot és fanyesedéket zárt ponyva alatt kell a lerakóhelyre szállítani! ÉPÍTÉSI MUNKÁK Építmények A meglévő, megmaradó beton lépcsőszerkezet 1.5cm vastagságú EPDM gumiburkolatú kopóréteg borítást kap, a közvetlenül hozzá kapcsolódó, öntött gumiburkolatú játszófelületekhez igazodás végett, egy egységes, esztétikus kialakítás érdekében. Az öntött gumi kopóréteg az új lépcsőszerkezet oldalsó, udvar felől látszódó síkján is megjelenik, homogén felületet képezve. A meglévő hosszabb beton lépcső déli oldalához, a csatlakozó gumiburkolatú rézsű és a meglévő lépcsőszerkezet közé C30/37 szilárdságú, szálerősített, XF2 fagyálló finomszemcsés látszóbeton pofafal épül. A látszóbeton támfalat helyszínen öntve, C30/37-XO6(H)-XD2-24-F2 minőségben kell kivitelezni, fózolt élekkel. A pofafal föld felőli/ gumiburkolatú rézsű felőli oldalán szigetelést kell elhelyezni! A pofafal alatt fagyhatárig (-80cm) beton alaptestet kell készíteni. A beton alaptest kialakítása min. C12/16 minőségű betonból történjen, a fagyhatár alatt 15-20cm vastagságban homokos kavicsot kell fektetni.

9 Tűzoltás A vecsési Grassalkovich Általános Iskola a Fire-Stop 97 Kft.-vel történt telefonos egyeztetés alapján a Monori Tűzoltóparancsnokság hatásköre alá tartozik. A tűzoltás módjával kapcsolatban szakhatósági egyeztetés történt Monor Város Önkormányzat Hivatásos Tűzoltóparancsnokságával. Az egyeztetés eredményeként a kiviteli terv környezetrendezési terve (K-04/2) jóváhagyásra került, nyilatkozat ezenkívül nem készült. A gyülekezési tér a tervezett sportpálya/ labdarúgó pálya területére esik, melyre a gyülekezés a sportpálya északi oldala felőli duplaszárnyú kapun, ill. kiegészítésként két kisebb kapun keresztül biztosított. A tűzoltókocsinak az iskola udvarára nem szükséges biztosítani a behajtást. A tűzoltósági szakhatósági egyeztetés során Tóth László tű.alezredes az udvar kialakítását megfelelőnek ítélte, a menekülési útvonalat és az udvar berendezési tárgyainak, játszóeszközeinek elhelyezését is figyelembe véve. Vízelvezetés, közművek és fedlapok A kert jelenlegi kialakítása szerint a vízelvezetés pontszerű víznyelők ill. szikkasztóárok segítségével valósul meg. Nagyobb csapadékmennyiség esetén a szikkasztóárok olykor teljesen megtelik vízzel és időnként a kertet is elborítja a csapadék, emiatt a vízelvezetés újratervezése elengedhetetlen. A vízhozam legnagyobb része a tetőszerkezetről érkezik, a jövőben a csapadékelvezetés megkívánja, hogy a víz egy része az épület nyugati oldala felé történjen, a jelenlegi szikkasztóárokba vezetés helyett, mert ez az érkező vízmennyiséget nem képes befogadni. Az udvar kijárata előtti teresedésnél, a gépkocsi forduló területe előtt, két új pontszerű víznyelő kerül kialakításra, mely a fölösleges csapadékmennyiséget a szikkasztóárokba vezeti. A kialakítás során az épület nyugati homlokzata (tornaterem előtti) aknafedlap szintbe hozása szükséges a tervezett kialakítással összhangban. A meglévő beton lépcső épülethomlokzat előtti sarkában levő pontszerű víznyelő megszűnik a kialakítás során, mivel az épület felé lejtő jelenlegi felület vízelvezetés szempontjából előnytelen, helyette az épülettől távolabb, a gépkocsiforduló környékén két új víznyelő kerül kialakításra, melyek a szikkasztóba vezetik az összegyűlt csapadékot. A KÖZMŰHÁLÓZAT ÁTALAKÍTÁSA A KÖZMŰ-CSAPADÉKVÍZELVEZETÉSI SZAKÁGI TERVEK SZERINT TÖRTÉNJEN, AZ ABBAN MEGHATÁROZOTT MŰSZAKI TARTALOM ÉS MÉRETEZÉS SZERINT! (lásd K- CS-01 és kapcsolódó dokumentumok)

10 Útépítés Burkolatok Térkő burkolat vegyes forgalomra A burkolat 20x20x8cm méretű, szürke színű térkő burkolat, amely feles feles eltolásban kerül fektetésre, 3 cm vtg. 0/4 zúzottkő ágyazati rétegre, ill. ezalatt 10 cm 2/4 szemcseméretű zúzottkő ágyazati rétegre. A közlekedési pálya nyomvonala mentén a meglévő aszfalt út szerkezete kb. 20 cm vastagságban kerül elbontásra, az új térkő burkolat, 10 cm zúzottkő réteg terítése után a meglévő, megmaradó útszerkezetre fektetve kerül kialakításra. A K-04/2 és K-06/2 tervlapokon jelölt módon a szürke térkő burkolaton keskeny díszítősáv jelenik meg sötétebb, antracit színű térkő burkolatból, mely 20x10x8 cm méretű, alépítménye az előző burkolattal megegyező. A fugákat homok seprésével kell beltölteni. A térkövek kiosztását úgy kell elkezdeni térfal, lépcső és szegély szélén, hogy a csík másik végén se legyen a térkőelem felénél (10cm-nél) kisebb méretű, vágott kő! A tervezési határon, a tervezett beton térkőburkolatnak szintben kell talákozni a meglévő burkolattal. A hátsó udvar felé vezető, tetővel fedett rész alatti két lépcsőhöz kapcsolódó új, mészkő burkolat a meglévő állapothoz képest egy lépcsőfok magassággal feljebb kerül lefektetésre. A februárjában történt geodéziai felmérés az itt lévő két lépcső magassági felmérését nem tartalmazza, emiatt különösen fontos a meglévő állapot figyelembe vétele az új burkolat kiépítése során: a tervezett felület egy lépcsőfok magassággal megemelve kerül kialakításra, a meglévő lépcső 1. fellépőjének felső éléhez kapcsolódva. A tervezett burkolatokat minden esetben az épületektől ellejtetve kell fektetni! A Kivitelező által választott burkolatok, szegélyek helyszínre történő helyezés előtt a Megrendelő és a Tervező jóváhagyása szükséges! A kert burkolatának fektetését a helyszínen a Tervezővel egyeztetni kell! Gyöngykavics burkolat Gyöngykavics borítás kerül egy meglévő és egy tervezett fa közvetlen környezetébe (az I.és II. melléklet alapján 16. és 22. számmal jelölt fák esetében).

11 A gyöngykavicsot 15cm vastagságban kell elteríteni, termőtalajra fektetett geotextilre. A gyöngykavicságyat a növényágyás felől 40x15x8cm méretű északi szürke színű, strukturált felületű, beton paliszádgyűrű határolja. Öntött gumiburkolat játszófelületeken A játszófelületeken ütéscsillapítás céljából többszínű öntött gumiburkolatok kerülnek kialakításra. A gumiburkolatok vastagsága igazodik a környezetükben található játszóeszközök esési magasságához. A terület legnagyobb részén 4 cm vastagságban kerül kialakításra öntött gumiburkolat, alatta 0/20 szemcseméretű zúzottkő réteggel. Ezalól mindössze az udvar legészaknyugatibb végében levő felület képez kivételt (34 m2), melyen nagyobb esési magasságú játszóeszköz található és emiatt itt a gumiburkolat vastagsága 10 cm. Ez a felület az előzőhöz hasonlóan 0/20 zúzottkő ágyra épül. Szegélyek A 14,15,16. és 22.sz. hársfák köré 40x15x8cm méretű északi szürke színű, strukturált felületű, beton paliszádgyűrű kerül kiépítésre, min. C12/16 beton megtámasztással. A gumiburkolat íves részein fém szegély épül, min. C12/16 beton alaptestbe fogva, az acélszegély 2mm vastag, 15cm magas, 150cm hosszú, teljesen a terepfelszín szintjébe süllyesztve. A hosszabb, egyenes vonalvezetésű burkolatkialakítások mentén süllyesztett beton kerti szegély épül (100x20x5 cm), C12/16 beton alaptestbe fogva. Berendezési tárgyak A tervezési területen kihelyezésre kerülnek a III. sz. mellékletben és a költségkiírásban megadott típusú játszóeszközök, padok, piknikezőasztalok padokkal, hulladékgyűjtők. A berendezési tárgyak pontos helyét/ kitűzését a K-08/3 tervlap jeleníti meg. A területre az európai és hazai szabványoknak (MSZ EN , MSZ EN ) megfelelő játszószereket telepítettünk. A játékok szükséges védőtávolságát minden esetben szem előtt tartottuk és a terven feltüntettük. A tervezett játszóeszközök fa, porfestett acél ill. műanyag-elemeket tartalmaznak.

12 Megmaradó és tervezett növényzet A tervezési területen 1 db új, 3x iskolázott kislevelű hársfa telepítése javasolt (Tilia cordata). A fatelepítés során a II.sz. melléklet, tervezett növényjegyzékében szereplő megadott fajtájú és méretű fát kell kihelyezni, 3db karós megtámasztással. Ezenkívül 1db fa (lásd I.melléklet,12.sz.diófa) átültetése szükséges a tervezett út új nyomvonala, vonalvezetése miatt. A tervezett fát a K-09/1 Növénykiültetési- és kitűzési tervlap és a II.sz. mellékletben meghatározott növényméretek szerint kell beszerezni és kiültetni! A tervezett fát 1x1m-es gödörbe kell telepíteni és 3 karóval kell merevíteni. Az ültetéshez humuszos termőföldet kell szállítani! A növénytelepítés 50%-os talajcserével történjen! Ahol a tervezett zöldfelületi foltok helyén jelenleg betonburkolat van, a bontás után teljes talajcsere szükséges! A költségvetésben szereplő adott típusú anyagok, berendezési tárgyak, műszaki és esztétikai színvonalat képviselnek, melyek helyett csak ezekkel műszakilag egyenértékű, vagy jobb műszaki paraméterekkel rendelkező anyagok, berendezési tárgyak alkalmazhatók! RAJZOKRÓL MÉRÉSSEL MÉRETET VENNI TILOS! A RAJZI TARTALOM ÉS A MENNYISÉGEK A KIVITELEZÉS MEGKEZDÉSE ELŐTT ELLENŐRIZENDŐ! A TERVEK A MŰSZAKI LEÍRÁSSAL ÉS MELLÉKLETEIVEL EGYÜTT ÉRVÉNYESEK. Budapest, január Sándor Tamás okl. tájépítészmérnök K

13 I. MELLÉKLET: MEGLÉVŐ FÁK ÉS CSERJÉK FELMÉRÉSI JEGYZŐKÖNYVE SORSZÁM FAJ (LATIN NÉV) FAJ (MAGYAR NÉV) TÖRZSÁTMÉRŐ (CM) LOMBKORONA ÁTMÉRŐ (M) KIVÁGANDÓ 1 Thuja orientalis keleti tuja 15 3 X 2 Thuja orientalis keleti tuja 8 2 X 3 Tilia sp. hárs Thuja orientalis keleti tuja 8 2 X 5 Thuja orientalis keleti tuja 8 2 X 6 Thuja orientalis keleti tuja 15 3 X 7 Tilia sp. hárs Tilia sp. hárs Tilia sp. hárs Tilia sp. hárs Thuja orientalis keleti tuja 5 2 X 12 Juglans sp. dió Berberis sp. borbolya X 14 Tilia sp. hárs Tilia sp. hárs Tilia sp. hárs Tilia sp. hárs Salix alba Tristis szomorúfűz Salix alba Tristis szomorúfűz Salix alba Tristis szomorúfűz Salix alba Tristis szomorúfűz 30 7

14 II. MELLÉKLET: TERVEZETT NÖVÉNYEK JEGYZÉKE (v.ö. K-09/1 tervlappal)

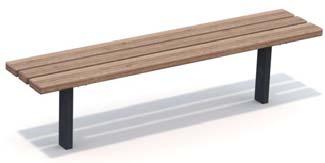

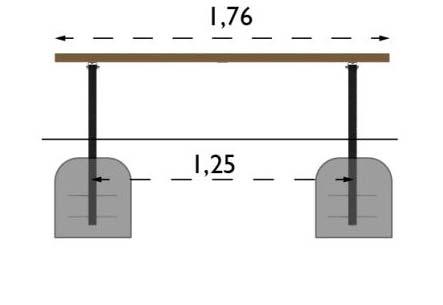

15 III. MELLÉKLET: BERENDEZÉSI TÁRGYAK PADOK Jellemzés: Szabadon álló kerti pad, amelynél a fekete, porszórt acélváz vonzó kontrasztot nyújt a natúr barna fa alkatrészek meleg tónusával és struktúrájával szemben. Műszaki adatok: Anyagok: 80 x 8 mm-es laposvas keret. Az alátámasztás 50 x 30 mm-es idomacél. Minden acéltartozék galvanizált. Fenyő ülőfelület, amelyeket befejező műveletként hármas felületvédő eljárásával kezeltek. Szín: natúr barna Méretek: Magasság (m): 0,45 Hossz (m): 1,76 Szélesség (m): 0,37 Rögzítés: Helyszínen előállított betontömbbel rögzítve.

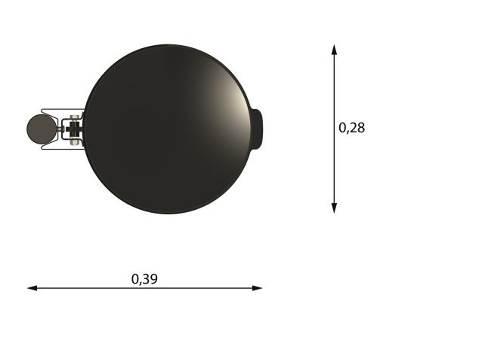

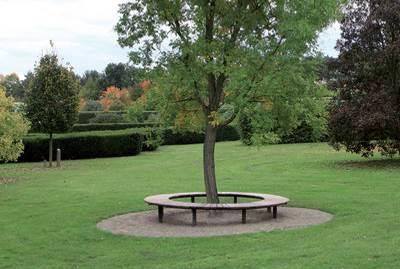

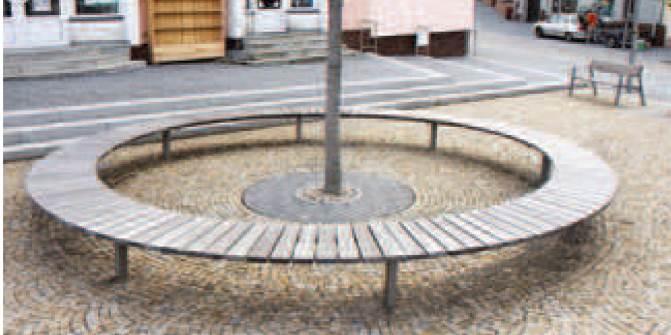

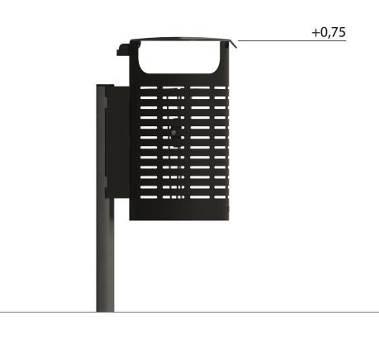

16 ÍVES PAD 90 acél konstrukció, u lőke acél vagy koracél gömbvasból, fa ülőfelülettel HULLADÉKGYŰJTŐ 1,5 mm vastag perforált, tüzihorganyzott és porszórt laposacél szerkezetű hulladékgyűjtő edény, súly: 16,7 kg; űrtartalom: 23 liter. Magasság (m): 0,75; Hossz (m): 0,27; Szélesség (m): 0,27. Rögzítés: helyszínen előállított betontömbbel. Szín: fekete

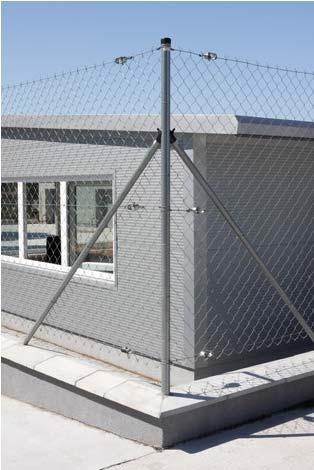

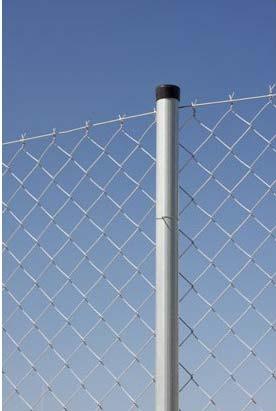

17 TERVEZETT KERÍTÉS KERÍTÉSHÁLÓ Ponthegesztett, horganyzott háló Huzalvastagság: 1,6 mm Szemek: 76,2 mm x 76,2 mm Tekercshossz: 25 m Kerítésmagasság: 2 m KERÍTÉSOSZLOP Horganyzott oszlop, horganyzott tekercses kerítéshez. Oszlopmagasság: 2,2 m Átmérő: 38 mm

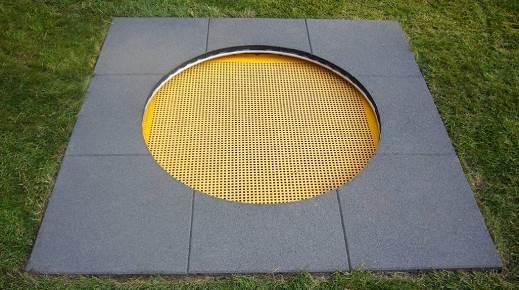

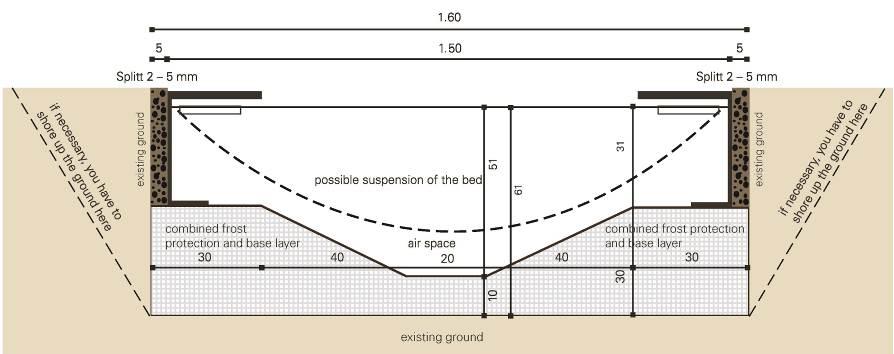

18 JÁTSZÓESZKÖZÖK TRAMBULIN (1.5 x1.5m) Jellemző: Vízálló, időjárásálló földbe süllyesztett trambulin gyermekek és felnőttek számára. Műszaki adatok: Súly: 113 kg, Méret: a keret mérete:1,5 x 1,5 x 0,3 m, az ugrálófelület átmérője: 98 cm. Anyag: a keret rozsdamentes acél, az ugrálófelület hatszoros acéldrót erősítésű, időjárásálló gumiszövet (UV álló, fagyálló, vízálló, hőálló, nehezen éghető, nem elvágható) Korcsoport: 2-12 éves Védőfelület: Helyszükséglet (keret) (m): 1,50 x 1,50 Védőtávolság 1,50 m Rögzítés: A keret rögzítése süllyesztett, az ugrófelület rögzítése 36 db acél rugóval. Az eszköz esési magassága 0,60 m, az eszköz gyepbe is kihelyezhető.

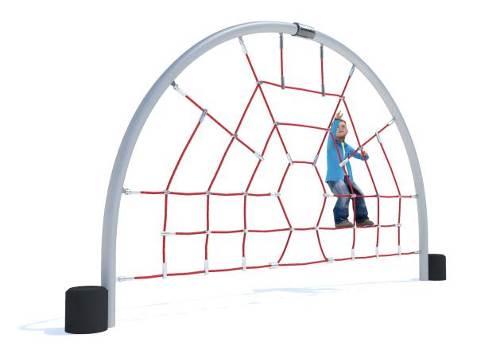

19 Egyedi gyártású játszóeszköz - kapaszkodó, függeszkedő kötélmászóka Jellemzés: Modern, stílusos külső megjelenésű akadálypálya-elem, elsősorban kamaszok számára ideális játszószer. Kapaszkodó, függeszkedő kötélmászóka. Ügyességi, egyensúlyozó játékelem, két végén lépőkövekkel. Műszaki adatok: Oszlopok: 114mm és 89mm átmérőjű idomacél csövek, cink korrózióvédő réteggel és poliészter porszórással felületkezelve Rögzítés: alumínium és rozsdamentes acél Kötelek: 18mm és 24mm acélsodrony polipropilén borítással, fekete színben Lépegetők: újrahasznosított, anyagában színezett gumiból és műanyagból, fekete színben Kapaszkodók: poliésztergyanta csúszásgátló bevonat Korcsoport: 5-12 éves korig Védőfelület: Helyszükséglet (m): 4,26 x 6,75 Védőfelület (m2): 24 Eszköz hossza (m): 3,75 Eszköz szélessége (m): 0,59 Teljes magasság (m): 2,35 Esési magasság (m): 2,40 Rögzítés: Süllyesztett, helyi betonozást igényel Az eszköz esési magassága 2,40 m, az esési térben ütéscsillapító burkolat kialakítása szükséges.

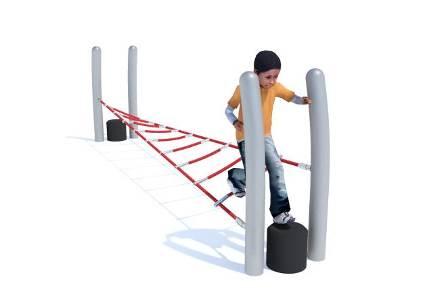

20 Egyedi gyártású, csavarodó, egyensúlyozó kötélhíd Jellemzés: Modern, stílusos külső megjelenésű akadálypálya-elem, elsősorban kamaszok számára ideális játszószer. Csavarodó egyensúlyozó kötélhíd, két végén egy-egy lépegetővel. Műszaki adatok: Oszlopok: 114mm és 89mm átmérőjű idomacél csövek, cink korrózióvédő réteggel és poliészter porszórással felületkezelve Rögzítés: alumínium és rozsdamentes acél Kötelek: 18mm és 24mm acélsodrony polipropilén borítással, fekete színben Lépegetők: újrahasznosított, anyagában színezett gumiból és műanyagból, fekete színben Korcsoport: 5-12 éves korig Védőfelület: Helyszükséglet (m): 3,57 x 7,25 Védőfelület (m2): 24 Eszköz hossza (m): 4,25 Eszköz szélessége (m): 0,580 Teljes magasság (m): 1,20 Esési magasság (m): 0,60 Rögzítés: Süllyesztett, helyi betonozást igényel Az eszköz esési magassága 0,60 m, az esési térben ütéscsillapító burkolat kialakítása nem szükséges, gyepre is kihelyezhető.

21 Egyedi gyártású kapaszkodó, lengő függeszkedő híd Jellemzés: Modern, stílusos külső megjelenésű akadálypálya-elem, elsősorban kamaszok számára ideális játszószer. Kapaszkodó, lengő függeszkedő híd. Ügyességi, egyensúlyozó játékelem, két végén lépőkövekkel. Trailblaser játékkombinációban használható. Műszaki adatok: Oszlopok: 114mm és 89mm átmérőjű idomacél csövek, cink korrózióvédő réteggel és poliészter porszórással felületkezelve Rögzítés: alumínium és rozsdamentes acél Kötelek: 18mm és 24mm acélsodrony polipropilén borítással, fekete színben Lépegetők: újrahasznosított, anyagában színezett gumiból és műanyagból, fekete színben Kapaszkodók: poliésztergyanta csúszásgátló bevonat, fekete színben Híd elemek: újrahasznosított műanyag, fekete színben Korcsoport: 5-12 éves korig Védőfelület: Helyszükséglet (m): 3,60 x 8,10 Védőfelület (m2): 27 Eszköz hossza (m): 5,10 Eszköz szélessége (m): 0,60 Teljes magasság (m): 2,88 Esési magasság (m): 0,60 Rögzítés: Süllyesztett, helyi betonozást igényel Az eszköz esési magassága 0,60 m, az esési térben ütéscsillapító burkolat kialakítása nem szükséges, gyepre is kihelyezhető.

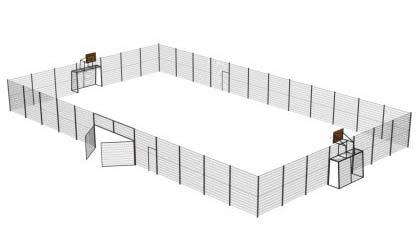

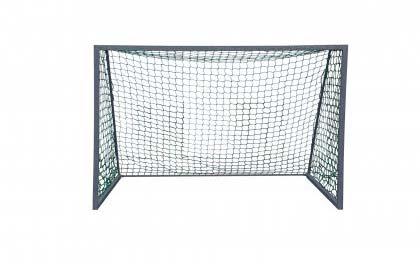

22 MULTIFUNKCIONÁLIS ARÉNA Egyedi gyártású, acélszürke, 12.8x22.5m méretű fém sportpályakerítés, 3m magasságban, beépített kombinált labdarúgó kapuval és kosárlabda palánkkal (2 db). A szerkezetet egy hosszabbik és egy rövidebbik oldal mentén labdafogó háló egészíti ki 5m magasságig (13+23m háló). A szerkezet kiegészítéseként további 2-2 labdarúgó kapu kerül kihelyezésre (leírását lásd lejjebb), a hosszabbik két oldal mentén, 2 kisebb pályát képezve keresztirányban. Korcsoport: 5 éves kortól. LABDARÚGÓ KAPU 0.45 x 1.5 x 1.0m méretű, acélszürke, galvanizált, fém labdarúgó kapu, labdafogó hálóval, a fenti multifunkcionális aréna szerkezetéhez hozzáépítve 4 helyen (2-2 db az aréna hosszabbik oldalai mentén). A fém kereten rögzítési lehetőség található a háló számára. A kapu helyszíni betonozással kerül rögzíté sre. Korcsoport: 2 éves kortól.

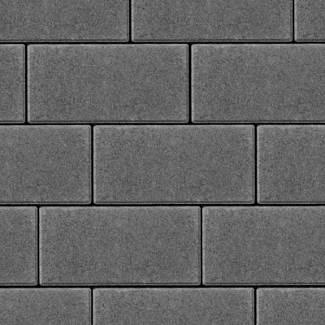

23 IV. MELLÉKLET: BURKOLATOK Térkő burkolat vegyes forgalomra méret: 20x20 cm vastagság: 8 cm szín: szürke Díszítő sávok vegyes forgalmú úton méret: 10x20 cm vastagság: 8 cm szín: antracit

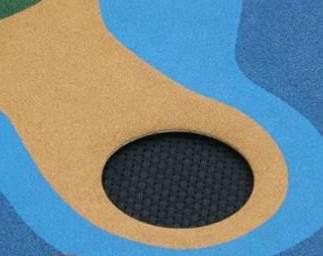

24 Öntött gumiburkolat játszófelületeken és rézsűn színek: Teal RAL5024 (világoskék) Sky Blue RAL5015 (középkék) Dark Blue RAL5009 (sötétkék) Reseda Green RAL6011 (középzöld) Rainbow Green RAL6025 (sötétzöld) Pearl RAL1013 (fehér) Teal RAL5024 Sky Blue RAL5015 Dark Blue RAL5009 Reseda Green RAL6011 Rainbow Green RAL6025 Pearl RAL1013 Öntött gumiburkolat Twister játékhoz és ugróiskolához színek: Rose RAL3017(piros) Yellow RAL1012 (sárga) Dark Blue RAL5009 (sötétkék) Rainbow Green RAL6025 (sötétzöld) Rose RAL3017 Dark Blue RAL5009 Yellow RAL1012 Rainbow Green RAL6025 Az ugróiskolához a számok felfestése a gumiburkolatra készül, fehér színnel.

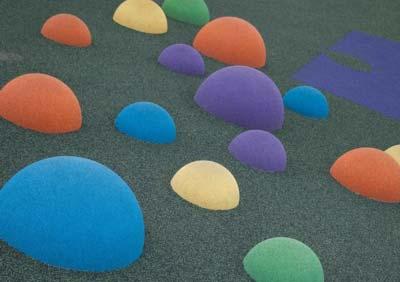

25 Gumi mászó félgömbök Jellemzés: Mászó félgömb 3 féle méretben az ügyesség és mozgáskoordináció fejlesztésére. Kialakítás lehetővé teszi, hogy a gyerekek különböző mozgásformákhoz és szerepjátékokhoz felhasználják, de egyszerűen csak ráülni, vagy ráfeküdni is lehet pihenés céljából. Műszaki adatok: Anyagok: Poliuretán ragasztó és gumiőrlemény keverékéből álló bázisanyagból kialakított belső mag és EPDM őrlemény kopófelület 1,5 cm vtg-ban többféle színben. Korcsoport: 2-12 éves kor között Méretek: Átmérő: ø 35cm és ø 60cm Teljes magasság (m): 0,175/ 0,30 Esési magasság (m): 0,175/ 0,30 Színek: Sky Blue RAL5015 (középkék) Dark Blue RAL5009 (sötétkék) Rögzítés: helyszíni ragasztással.
