1 Futópad X55

2 Tisztelt Vásárló, Gratulálunk a megvásárolt termékhez. Olvassa el figyelmesen az útmutatót, és kövesse az alábbi utasításokat, hogy elkerülje a készülék károsodását. Az utasítások és az instrukciók figyelmen kívül hagyásából eredő károkért nem vállalunk felelősséget. Műszaki adatok Termékazonosító Tápegység Maximális teherbírás Futófelület Sebesség V ~ Hz 120 kg 45 cm x 130 cm 1-22 km/h Maximális emelkedési szög 0-20 % Biztonsági utasítások Olvassa el alaposan az összes biztonsági és üzemeltetési utasítást, és tartsa meg őket a későbbi felhasználásra. Veszély - Az áramütés kockázatának csökkentése érdekében tisztítás és / vagy javítás előtt húzza ki a készüléket a konnektorból. Helyezze a futópadot sima vízszintes felületre úgy, hogy legyen hozzáférése egy földelt voltos csatlakozóhoz (50 ~ 60Hz). Ne használja a futópadot egy mélyen párnázott, plüss vagy szalagos szőnyegen. Bekövetkezhet a szőnyeg és a futópad sérülése. Ne blokkolja a futópad hátulját. A futópad hátulja és bármely szilárd tárgy között legalább 1 méter távolságot kell biztosítani. A készülék használatakor helyezze a készüléket szilárd, egyenletes felületre. Soha ne hagyja, hogy a gyerekek a futópadon vagy a közelében legyenek. Futtatáskor győződjön meg róla, hogy a műanyag kapocs csak a ruházatához van csatlakoztatva. Az Ön biztonságára szolgál, ha leesne, vagy túl messzire távolodna a futópadon. Tartsa távol a kezét a mozgó részektől. Ne használja a készüléket, ha sérült a tápkábel vagy a csatlakozódugó. Tartsa a kábelt a fűtött felületektől távol. Ne használja az eszközt olyan helyeken, ahol aeroszolos permeteket vagy oxigént használnak. A motor szikrái meggyújthatnak egy nagyon gyúlékony környezetet. Soha ne helyezzen semmilyen tárgyat a készülék bármely nyílásába. A futópad csak otthoni használatra készült, és nem alkalmas hosszú távú használatra. A kapcsolat bontásához kapcsolja ki az összes vezérlőt, vegye ki a biztonsági kulcsot, majd vegye ki a csatlakozódugót a konnektorból. Az impulzusérzékelők nem orvosi eszközök. Különböző tényezők, beleértve a felhasználó mozgását is, befolyásolhatják a pulzusmérés pontosságát. Az impulzusérzékelők csak segédeszközökként szolgálnak gyakorlat során, általánosan szívritmus-tendenciák meghatározására. Használja a korlátot / konzolokat; az Ön biztonsága érdekében vannak jelen. Megfelelő cipőt viseljen. Magas sarkú cipő, elegáns cipő, szandál vagy mezítláb nem alkalmas a futópadra. Jó minőségű sportcipő ajánlott a lábfáradtság megelőzésére. Engedélyezett hőmérséklet: 5-40 fok. Használat után vegye ki a biztonsági gombot, hogy megakadályozza a futópad jogosulatlan működését.. 2

3 A termék és a panel leírása 1 Panel 2 Tartórúd 3 Tápkapcsoló 4 Szívsebesség-érzékelő 5 Lábtartó 6 Futószalag 1 Emelkedés 3 2 Emelkedés 6 3 Emelkedés 9 4 Emelkedés felfelé 5 Lejtés lefelé 6 Zene 7 CLEAR- Törlés 8 Biztonsági kulcs 9 MODE- Üzemmód 10 SET- Beállítás 11 Sebesség felfelé 12 Sebesség lefelé 13 Sebesség 3 14 Sebesség 6 15 Sebesség 9 16 START / STOP - Indítás / Leállítás 3

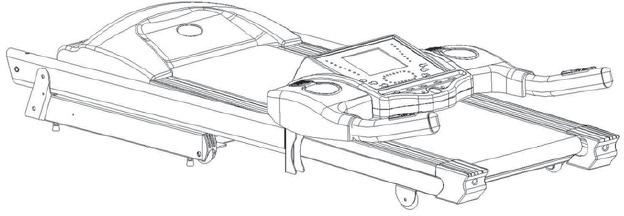

4 Telepítés 1. Kicsomagolás 2. Összeszerelés 1 2 darab M10 * 120csavar 2 Alátét 2db 3 Bal oldali fedél 4 Összekötő vezeték 5 2 darab M8 * 16 csavar 6 Alátét 2db 7 2 darab M10 * 65 csavar 8 Alátét 2db 9 Jobb oldali fedél 10 4 darab M5 * 10 csavar Működtetés Biztonsági kulcs gombja Vészhelyzet esetén húzza ki a "biztonsági kulcsot", a futószalag azonnal leáll. FONTOS: A futópad nem fog működni, ha a biztonsági kulcs nincs a helyén. A futópad bekapcsolása előtt, csatlakoztassa a mágneses kulcsot a képernyőpanelhez, és a másik végén rögzítse a csatot a ruházatához (test felső részén, a derék fölött). Ha a biztonsági kulcsot a futószalag működtetése közben eltávolítják, a készülék kikapcsol. Ha a futószíj nincs használatban, vegye ki a biztonsági kulcsot. A biztonsági kulcsot helyezze biztonságos helyen a GYERMEKETŐL TÁVOL. 4

5 Indítás / leállítás gomb: Amikor a készülék készen áll a használatra, nyomja meg az gombot az 1 km / h sebességgel történő indításához. A gomb ismételt megnyomásával a gép leáll. Zene gomb: Nyomja meg a gombot a zene lejátszásához; ismételt gombnyomással a zene megáll. Törlés gomb: Az inicializálási módban vagy használat közben nyomja meg a gombot, az összes szám kitörlődik. Beállítás gomb: Az inicializálási állapotban nyomja meg a gombot, és beállíthatja az időt, a távolságot, a kalóriát. Nyomja meg a "Sebesség felfelé" és a "Sebesség lefelé" gombot a sebesség beállításához. Üzemmód gomb: Kapcsolja be a készüléket, majd nyomja meg az üzemmód gombot az előre beállított programok kiválasztásához. Emelkedés gomb 3/6/9: Nyomja meg a gombot és az emelkedés 3/6/9 értékre változik. Emelkedés felfelé gomb: Nyomja meg, az emelkedés idővel nő. Emelkedés lefelé gomb: Nyomja meg, az emelkedés idővel csökken. Sebesség gomb 3: Nyomja meg a gombot működés közben, a sebesség 3 km / h-ra változik. Sebesség gomb 6: Nyomja meg a gombot menet közben, a sebesség 6 km / h sebességre változik. Sebesség gomb 9: Nyomja meg a gombot működés közben, a sebesség 9 km / h sebességre változik. Sebesség felfelé gomb: Nyomja meg a gombot, a sebesség növekszik az idő múlásával. Sebesség lefelé gomb: Nyomja meg a gombot, a sebesség csökken az idő múlásával. 5

6 Használat és működés Első használat Csatlakoztassa a futópadot a megfelelő elektromos aljzatba, majd kapcsolja be a tápkapcsolót, amely a futópad elején található a motorfedél alatt. Győződjön meg róla, hogy a biztonsági kulcs csatlakoztatva van, mivel a futószalag nem működik nélküle. A készülék bekapcsolásakor az összes lámpa rövid ideig bevilágít a képernyőn. Önkontroll Első használatkor önellenőrzésre van szükség: Távolítsa el a biztonsági kulcsot, nyomja meg a MODE (Üzemmód) gombot és tartsa lenyomva, majd helyezze vissza a biztonsági kulcsot, és az eszköz önellenőrzést végez. Ebben az állapotban, ha megnyomja meg a START / STOP (Indítás/Leállítás) gombot az önellenőrzés véget ér. Gyorsindítás 1. Nyomja meg és engedje el a START / STOP (Indítás/Leállítás) gombot a képernyő ébresztésére (ha még nincs bekapcsolva). Megjegyzés: A biztonsági kulcs csatlakoztatása elindítja a panelt is. 2. Nyomja meg és engedje fel a START / STOP (Indítás/Leállítás) gombot, hogy elindítsa a futószalag mozgatást 1,0 km / h sebességgel, majd a "+" vagy a "-" gombbal állítsa be a kívánt sebességet. A fordulatszámgombokkal (3, 6 és 9) is beállíthatja a sebességet. A fogantyún levő "+" vagy "-" gombokkal is beállíthatja a sebességet. 3. A futópad lelassításához nyomja meg és tartsa lenyomva a "-" gombot a kívánt sebességig. A gyorshívó fordulatszámgombokat is megnyomhatja: 3, 6, Futás közben nyomja meg a START / STOP (Indítás/Leállítás) gombot, ha a sebesség 3,6 km / h-nál nagyobb a futószalag fokozatosan lelassul, ha a sebesség 3,6 km / h alatt van, a futószalag azonnal leáll. 5. Működési üzemmódban a CLEAR (Törlés) gomb egyetlen megnyomása törli az összes számot, kivéve a sebességet. Ezután belép a manuál üzemmódba. 6. Nyomja meg a START / STOP (Indítás/Leállítás) gombot a futószalag megállításához. Emelkedési funkció Az emelkedés bármikor beállítható a futószalag elindítása után. Nyomja meg a "fel" vagy "le" gombot a kívánt erősségi szint eléréséhez. Négy gyorsbillentyűvel is rendelkezik a 3, 6 és 9, hogy növelje a százalékos arányt. A fogantyún levő "+" vagy "-" gombbal szintén növelheti a százalékos arányt. Az emelkedés százaléka megjelenik a képernyőn, mihelyst a készülék be van állítva. Az emelkedés a képernyő kikapcsolt állapotában is marad. 400 méteres szakasz A futópad szimuláción megjelenik a 400 méteres szakasz. Egy villogó pont jelzi a haladást, de az erőfeszítés gyorsasága csak hozzávetőleges. Amikor befejeződik a 400 méteres szakasz, háromszor hangjelzés hallatszik, a funkció újra elindul.. 6

7 Pulzusmérési funkció A pulzusablak (pulzusszám) a panel képernyőjén megjeleníti az aktuális pulzusszámot edzés közben percenként. A pulzus megjelenítéséhez használnia kell a mindkét rozsdamentes acél szenzort. A pulzusszámjelzés akkor jelenik meg, ha a felső képernyő impulzusjelet kap. Kalória kijelző A kumuláltan égetett kalóriákat bármikor megjeleníti a működés során. Megjegyzés: Ez csak egy hozzávetőleges segédeszköz, amellyel különböző gyakorlatokat lehet összehasonlítani, amelyeket orvosi célra nem lehet használni. Programozható műveletek Minden előre beállított programnak megvan a maximális sebessége, amely a kívánt edzésprogram kiválasztása után jelenik meg. A sebesség, amelyet egy adott program elér, megjelenik a SPEED (Sebesség) ablakban. Mindegyik program változatos sebességváltozást tartalmaz teljes egészében. Programválasztás: 1. Győződjön meg róla, hogy a készülék leállított állapotban van, nyomja meg egyszer a "CLEAR" (Törlés) gombot a visszaállítás állapotának megadásához. Nyomja meg a "MODE" (Üzemmód) gombot a kívánt program kiválasztásához, majd nyomja meg és engedje fel a "START / STOP" (Indítás/Leállítás) gombot a program elindításához az alapértelmezett értékekkel. 2. A sebesség ablak most megjeleníti a kiválasztott program alapértelmezett sebességét. 3. Minden perc után megváltoztathatja a programot és a sebességet manuálisan vagy automatikusan. 3 másodperccel a program vége előtt háromszor hallható hangjelzés, majd a futópad leáll. Fontos tippek a használatához Vegye figyelembe, hogy a sebesség és az emelkedés változásai nem azonnal mennek végbe. Állítsa be a kívánt sebességet a képernyőn, és engedje fel a beállító gombot. A számítógép a beállítás szerint fog működni Legyen óvatos, amikor más tevékenységet végez a futószalagon a gyalogláson kívül; például TVnézés, olvasás stb. Ezek zavaróan hathatnak az edzésre és előfordulhat, hogy elveszti egyensúlyát, és nem a szalag közepén fog gyalogolni; ami súlyos sérülést okozhat. Az egyensúlyvesztés és a váratlan sérülések elkerülése érdekében SOHA ne lépjen fel vagy hagyja el a futópadot a szalag mozgása közben. A kezdeti sebesség nagyon lassú, hogy a készülék indítása és leállítása kényelmes és biztonságos legyen. Mindig tartsa a fogantyút a vezérlés módosítása közben. A készülék biztonsági kulccsal van felszerelve. A biztonsági kulcs eltávolítása azonnal leállítja a futópadot. A készülék automatikusan kikapcsol. A biztonsági kulcs beillesztésével a képernyő nullázódik. Ne használjon túlzott nyomást a panel vezérlőgombjaira. Pontosan úgy vannak beállítva, hogy megfelelően működjenek enyhe erejű érintéssel. A készüléket nem üzemeltetheti olyan személy, aki korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkezik (beleértve a gyerekeket), vagy aki nem rendelkezik megfelelő tapasztalattal és jártassággal, kivéve, ha a biztonságáért felelős személy felügyelete mellett használja a berendezést, és ez a személy elmagyarázza neki az eszköz használatát. A gyermeket felügyelni kell annak biztosítása érdekében, hogy ne játsszanak a készülékkel. 7

8 Tisztítás és ápolás Összehajtás / kicsomagolás és szállítás Összehajtás: Először emelje fel az alaplemez hátsó részét a kezével, amíg gyengéd hangot nem hall, ami azt jelenti, hogy a hajtogató rendszer le van zárva. Miután a futópad biztonságosan lezáródott, nem lehet lenyomni. Kicsomagolás: Helyezze az összehajtott futópadot tágas területre. Ezután húzza lefelé az alaplemezt (futópadot), amíg ki nem nyitja. Lépjen félre több mint 1,5 métert, és engedje fel, majd automatikusan kinyitódik. Szállítás: Óvatosan emelje fel a futópadot a henger hátsó részén keresztül, fogja meg a két oldalsó végfedelet és hajtsa fel a futószalagot. Általános tisztítás Törölje le a futószalag szélét és szél és a keret közötti részt nedves ruhával. Kis mennyiségű szappan és víz keverékével és egy nejlon tisztítókefe segítségével megtisztítja a futópad szalagjának tetejét. Ezt a feladatot havonta egyszer kell végrehajtani. Használat előtt hagyja megszáradni. Havonta porszívózzon fel a futópad alatt, hogy megelőzze a por keletkezését. Évente egyszer vegye le a fekete motorfedelet és tisztítsa meg a felhalmozódott szennyeződéseket. Általános karbantartás Használat előtt ellenőrizze az értékcsökkenést. Mindig cserélje ki a futószalagot, ha kopott, és minden más sérült alkatrészt. Ha kétségei vannak, ne használja a futószalagot, és forduljon ügyfélszolgálatunkhoz. Ügyeljen arra, hogy a MEGVÉDJE SZŐNYEGET ÉS A PADLÓT nem kívánt szivárgás esetén. A készülék tartalmaz mozgó alkatrészeket, amelyek be vannak kenve és olajozva, és kifolyhatnak. A szalag / fedél / henger olajozása A futópad optimális működtetéséhez nagyon fontos, hogy ne legyen túlzott súrlódás a futópad és a fedél között. Ezért javasoljuk, hogy mindig beolajozza ezt a súrlódási pontot, hogy növelje élettartamát. Javasoljuk az olajozást az első 40 óra működés után, majd az alábbi ütemezés szerint: Könnyű használat (kevesebb, mint 3 óra egy héten) minden 6 hónapban. Közepes használat (heti 3-5 óra) minden 3 hónapban. Erős használat (hetente több mint 5 óra) 6-8 hetente. Olajozási eljárások Puha és száraz rongy segítségével törölje át a szalag és a fedél közötti területet. Kenje fel az olajt egyenletesen a szalag belső felülete és a fedél között (ellenőrizze, hogy a készülék ki van-e kapcsolva, és húzza ki a tápfeszültséget). Az elülső és hátsó henger rendszeresen olajozva legyen a legjobb teljesítmény eléréséhez. A szalag megfelelő kenésének ellenőrzéséhez: Húzza ki a tápfeszültséget. Helyezze a futószalagot felfelé tárolási helyzetbe. Fogja meg a futószalag hátsó felületét. Ha a felület érintés után sima, további kenés nem szükséges. Ha a felület érintés után száraz, alkalmazzon megfelelő szilikon kenőanyagot. 8

9 A szalag megjavítása 1. ábra A szíj feszességének beállítása - Nagyon fontos a futóknak és az edzeni kívánó személyeknek, hogy egyenletes, stabil futófelületet legyen biztosítva. A feszesség beállítását a jobb és bal hátsó hengereken keresztül kell beállítani, a csomagban lévő hatszögletű kulcs segítségével. A beállító csavar a lécek végén található, amint azt az alábbi ábra mutatja: Húzza meg megfelelően a hátsó hengert, hogy megakadályozza az első henger csúszását. Forgassa jobbra és balra a csavarokat az óramutató járásával megegyező irányban, és ellenőrizze, hogy megfelelő-e a feszesség. Ne húzza meg túlságosan; A túlzott meghúzás a futószalag károsodását és a futópad túl korai meghibásodását okozhatja.. A szalag feszességének beállításakor ellenőriznie kell a futószalag esteleges húzódását, hogy kompenzálja az szalagfeszesség változásait.. Állítsa be a szalag menetét A futópadot úgy tervezték meg, hogy a szalagot használat közben megfelelően a központban futassa. Gyakran előfordul, hogy egyes futószalagok bizonyos oldalra húzódnak, amikor a szalag a futó személy nélkül működik. Azonban a futópad normális működését követően a készüléknek néhány perc használat után a szalagot középre kell állítania. Ha viszont a szalag továbbra is húzódik az egyik oldalra, akkor szükséges a beállítás. Az eljárások a következők: Először állítsa a sebességet a legalacsonyabb helyzetbe. Ellenőrizze, hogy a szalag húzódik-e valamelyik oldalra. Ha a szalag jobbra húzódik, húzza meg a jobb csavart és lazítsa meg a bal oldali csavart egy 6 mm-es imbuszkulcs segítségével, amíg a szalag centrális helyzetben lesz. Ha a szalag balra húzódik, húzza meg a bal oldali csavart és lazítsa meg a jobb oldali csavart a 6 mm-es hatszögkulccsal, amíg egyenletes nem lesz. A szalag 6 mm-es hatszögkulccsal történő beállításakor fontos, hogy a szalagot fél fordulatonként változtassa. A túl erősen beállított szalag károsodást okozhat. Hibaelhárítás Mielőtt megpróbálna beállítani a futószalagot, győződjön meg róla, hogy a tápfeszültség ki van kapcsolva, és a csatlakozódugót kihúzta a tápellátásból. Ne használjon hosszabbító kábelt, mert ez áramkimaradáshoz és meghibásodáshoz vezethet. E1: Nincs visszajelzés a szabályozóról vagy a sebességérzékelőről Ellenőrizze a kábelek állapotát és ellenőrizze, hogy az összes csatlakozó a motorvezérlő és a képernyő között csatlakoztatva-e van. Ellenőrizze, hogy a sebességérzékelő és a mágnes a megfelelő beállításban-e van, és hogy nincsenek akadályok a mágnesen. (A mágnes az elülső hengeren található az szalag motorja mellett). Ha a futópad működik, majd megjelenik az E1 hiba, cserélje ki a sebességérzékelőt. Ha a futópad nem mozog, cserélje ki a vezérlőáramkört.. 9

10 E2: Probléma a vezérlő áramkörrel. Cserélje ki a vezérlő áramkört. Ellenőrizze a vezetékes csatlakozást. E3: Túlterhelés védelem (hirtelen növeli a futópad sebességét) Ellenőrizze, hogy a sebességérzékelő és a mágnes megfelelő beállításban-e van, és hogy nincsenek akadályok a mágnesen. Ellenőrizze vezetékes csatlakozást a vezérlőáramkörön. Cserélje ki a sebességérzékelőt. Cserélje ki a vezérlő áramkört. E4: Emelkedési hiba Változtassa meg a készülék emelkedését. Ha a probléma továbbra is fennáll, cserélje ki a vezérlő áramkört.. Ártalmatlanítási információk A 2002/96 / EU Európai Hulladékkezelési Szabályzat szerint a terméken vagy annak csomagolásán szereplő szimbólum jelzi, hogy a termék nem tartozik a háztartási hulladékhoz. Az irányelvnek megfelelően a készüléket le kell adni az elektromos és elektronikus hulladékok szelektív gyűjtőhelyén. Járjon el a helyi törvényeknek megfelelően, és a kiselejtezett készülékeket a lakossági hulladéktól elkülönítve gyűjtse. A feleslegessé vált készülék helyes kiselejtezésével segít megelőzni a környezet és az emberi egészség károsodását. A termék újrahasznosításával kapcsolatos további információkért kérjük, forduljon a helyi hatósághoz vagy a háztartásának hulladékkezelő és ártalmatlanító szolgálatához Megfelelőségi nyilatkozatról Gyártó: Chal-Tec GmbH, Wallstraße 16, Berlin, Deutschland. A termék megfelel az alábbi európai irányelvnek: 2014/30/EU (EMV) 2014/35/EU (LVD) 2011/65/EU (RoHS) DIN EN
