1 2 265 REV23.03RF REV-R.03/1 REV23RF/SE Öntanuló Szobatermosztát Vevő egység REV23.03RF REV-R.03/1 A SE tartalmazza a szobatermosztátot (beépített rádióadóval) és a vevő egységet (kapcsoló egység relé kimenettel) Elemes tápellátású szobatermosztát Egyértelmű, grafikus menü, görgős kiválasztógombos kezeléssel Öntanuló PID szabályozás, 2-pont működés (szabadalmazott) Működési mód választása: automata üzemmód maximum 3 fűtési vagy hűtési periódussal, folyamatos komfort üzemmód (emelt hőmérséklet), folyamatos energiatakarékos üzemmód, fagyvédelmi üzemmód Automatikus üzemmódban minden fűtési vagy hűtési periódushoz más hőmérsékletet lehet beállítani Hűtő berendezés szabályozása Előnyös megoldás felújításnál, átalakításnál (vezeték nélküli kivitel) Használat Helyiséghőmérséklet szabályozására olyan helyeken, mint: Apartmanok, önálló családi házak vagy nyaralók Irodák, üzletek, tárgyalók vagy más közös használatú helyiségek Olyan szerelvények működtetésére, mint például: Vízmelegítők Gázkazánok CE1N2265hu Building echnologies HVAC Products

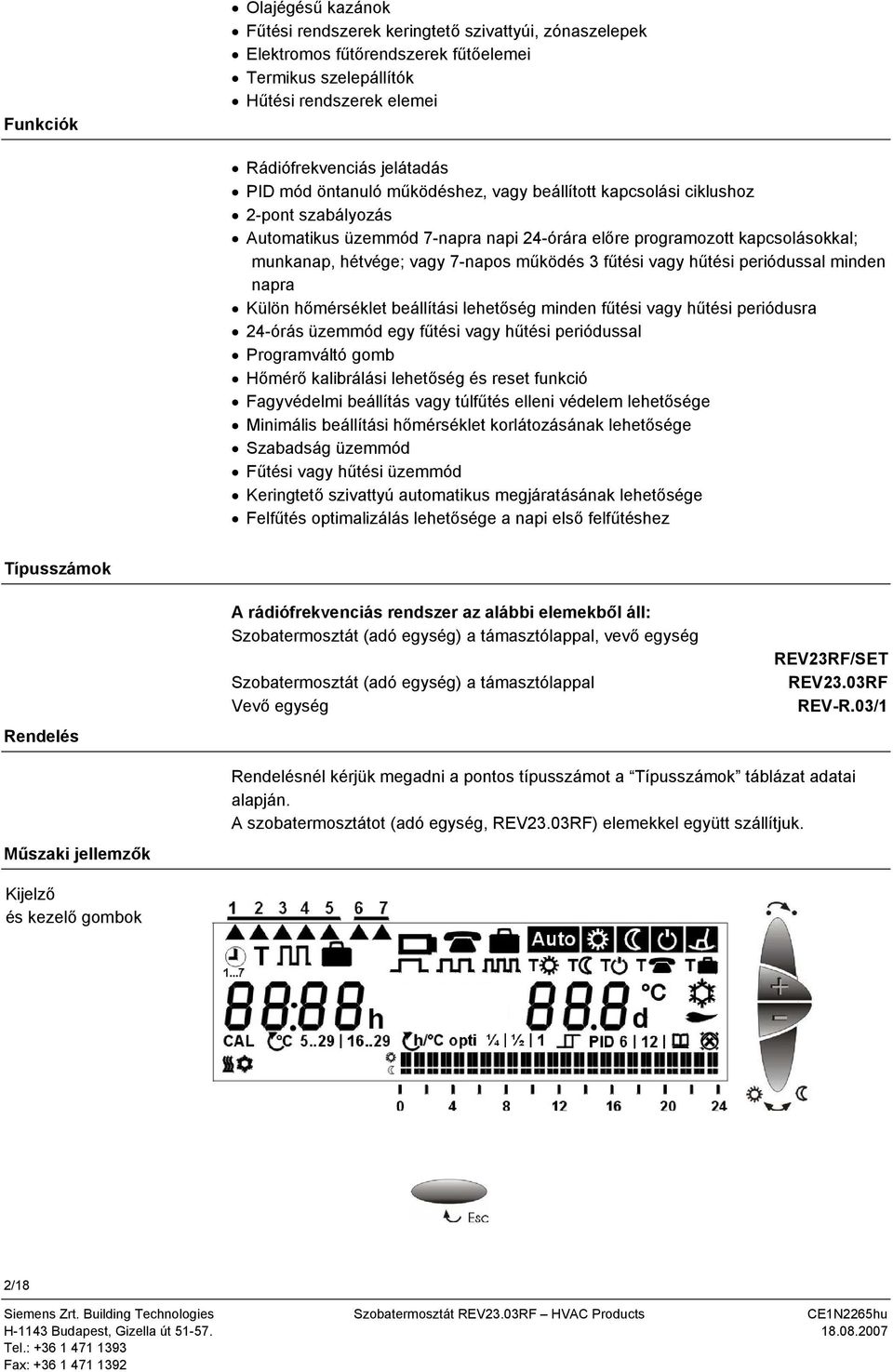

2 Funkciók Olajégésű kazánok Fűtési rendszerek keringtető szivattyúi, zónaszelepek Elektromos fűtőrendszerek fűtőelemei ermikus szelepállítók Hűtési rendszerek elemei Rádiófrekvenciás jelátadás PID mód öntanuló működéshez, vagy beállított kapcsolási ciklushoz 2-pont szabályozás Automatikus üzemmód 7-napra napi 24-órára előre programozott kapcsolásokkal; munkanap, hétvége; vagy 7-napos működés 3 fűtési vagy hűtési periódussal minden napra Külön hőmérséklet beállítási lehetőség minden fűtési vagy hűtési periódusra 24-órás üzemmód egy fűtési vagy hűtési periódussal Programváltó gomb Hőmérő kalibrálási lehetőség és reset funkció Fagyvédelmi beállítás vagy túlfűtés elleni védelem lehetősége Minimális beállítási hőmérséklet korlátozásának lehetősége Szabadság üzemmód Fűtési vagy hűtési üzemmód Keringtető szivattyú automatikus megjáratásának lehetősége Felfűtés optimalizálás lehetősége a napi első felfűtéshez ípusszámok Rendelés A rádiófrekvenciás rendszer az alábbi elemekből áll: Szobatermosztát (adó egység) a támasztólappal, vevő egység Szobatermosztát (adó egység) a támasztólappal Vevő egység REV23RF/SE REV23.03RF REV-R.03/1 Műszaki jellemzők Rendelésnél kérjük megadni a pontos típusszámot a ípusszámok táblázat adatai alapján. A szobatermosztátot (adó egység, REV23.03RF) elemekkel együtt szállítjuk. Kijelző és kezelő gombok 2/18

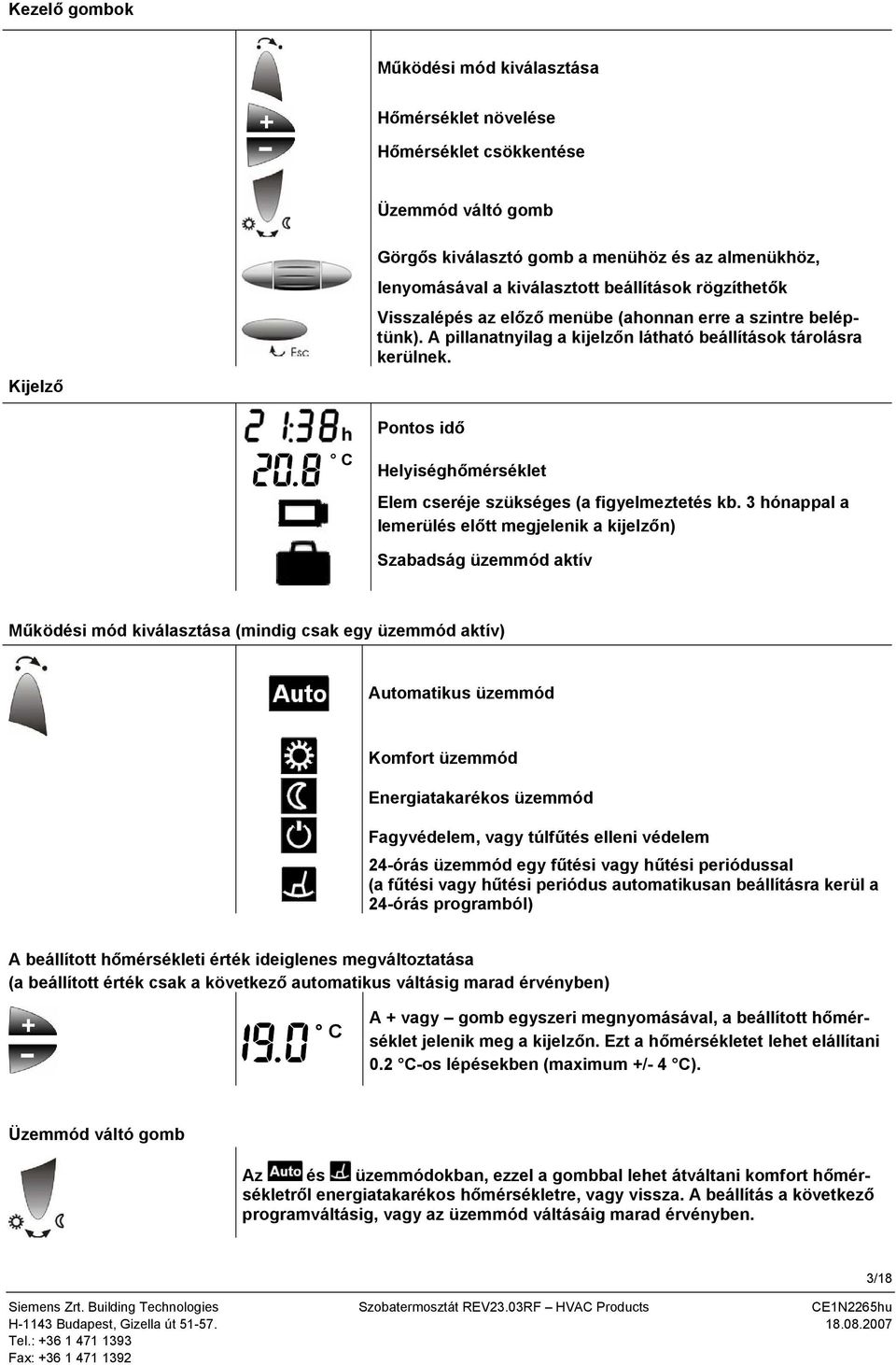

3 Kezelő gombok Működési mód kiválasztása Hőmérséklet növelése Hőmérséklet csökkentése Üzemmód váltó gomb Kijelző Görgős kiválasztó gomb a menühöz és az almenükhöz, lenyomásával a kiválasztott beállítások rögzíthetők Visszalépés az előző menübe (ahonnan erre a szintre beléptünk). A pillanatnyilag a kijelzőn látható beállítások tárolásra kerülnek. Pontos idő C Helyiséghőmérséklet Elem cseréje szükséges (a figyelmeztetés kb. 3 hónappal a lemerülés előtt megjelenik a kijelzőn) Szabadság üzemmód aktív Működési mód kiválasztása (mindig csak egy üzemmód aktív) Automatikus üzemmód Komfort üzemmód Energiatakarékos üzemmód Fagyvédelem, vagy túlfűtés elleni védelem 24-órás üzemmód egy fűtési vagy hűtési periódussal (a fűtési vagy hűtési periódus automatikusan beállításra kerül a 24-órás programból) A beállított hőmérsékleti érték ideiglenes megváltoztatása (a beállított érték csak a következő automatikus váltásig marad érvényben) C A + vagy gomb egyszeri megnyomásával, a beállított hőmérséklet jelenik meg a kijelzőn. Ezt a hőmérsékletet lehet elállítani 0.2 C-os lépésekben (maximum +/- 4 C). Üzemmód váltó gomb Az és üzemmódokban, ezzel a gombbal lehet átváltani komfort hőmérsékletről energiatakarékos hőmérsékletre, vagy vissza. A beállítás a következő programváltásig, vagy az üzemmód váltásáig marad érvényben. 3/18

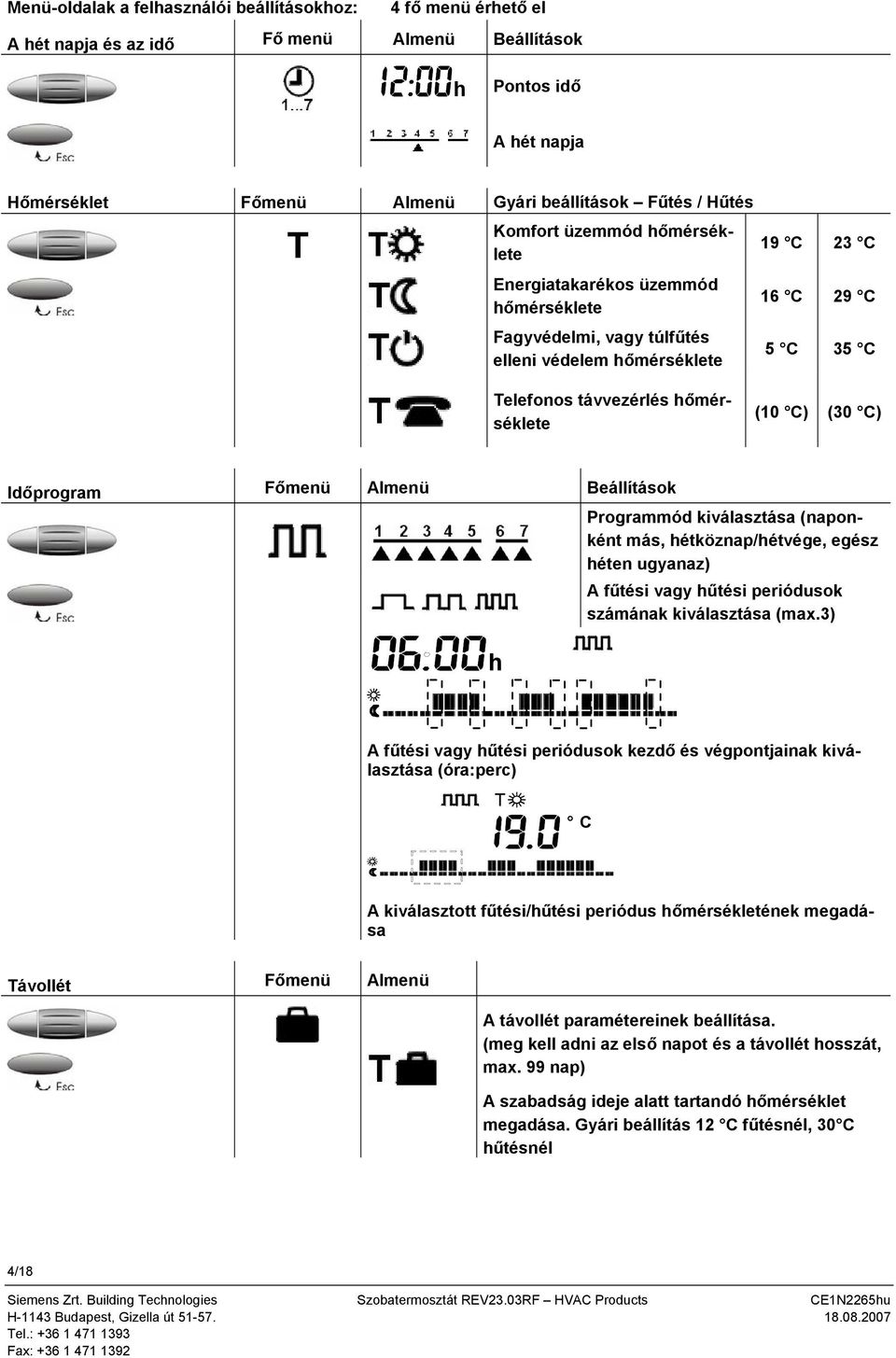

4 Menü-oldalak a felhasználói beállításokhoz: 4 fő menü érhető el A hét napja és az idő Fő menü Almenü Beállítások h Pontos idő A hét napja Hőmérséklet Főmenü Almenü Gyári beállítások Fűtés / Hűtés Komfort üzemmód hőmérséklete Energiatakarékos üzemmód hőmérséklete Fagyvédelmi, vagy túlfűtés elleni védelem hőmérséklete 19 C 23 C 16 C 29 C 5 C 35 C elefonos távvezérlés hőmérséklete (10 C) (30 C) Időprogram Főmenü Almenü Beállítások h Programmód kiválasztása (naponként más, hétköznap/hétvége, egész héten ugyanaz) A fűtési vagy hűtési periódusok számának kiválasztása (max.3) A fűtési vagy hűtési periódusok kezdő és végpontjainak kiválasztása (óra:perc) C A kiválasztott fűtési/hűtési periódus hőmérsékletének megadása ávollét Főmenü Almenü A távollét paramétereinek beállítása. (meg kell adni az első napot és a távollét hosszát, max. 99 nap) A szabadság ideje alatt tartandó hőmérséklet megadása. Gyári beállítás 12 C fűtésnél, 30 C hűtésnél 4/18

5 Menü a programozói beállításokhoz Főmenü Almenü CAL Hőmérő kalibrálása Minimális hőmérséklet korlátozása Felfűtés optimalizálás a napi első felfűtéshez (meg kell adni a rendszer rugalmasságát, időtartam(óra) / 1 C) 2-pont szabályozás / PID üzemmód, öntanuló működés PID üzemmód 6 vagy, 12 perces kapcsolási ciklusokkal Periodikus szivattyújáratás Off / On Működési mód fűtés / hűtés Hőmérséklet beállítása Védelmi funkció 24-órás működési mód A beállított komfort hőmérséklet folyamatos üzemmódban változatlan, de program szerinti működéskor minden fűtési/hűtési periódushoz egyedi érték állítható be. Az energiatakarékos hőmérséklet automatikus üzemmódban sem változik. Fagyvédelmi vagy túlfűtés elleni védelmi üzemmódban, a szobatermosztát folyamatos készenlétben van. Ha a hőmérséklet alá esik (fölé emelkedik) a beállított biztonsági értéknek, a fűtés/hűtés bekapcsol, biztosítva ezáltal a fagyveszély elhárítását/ tűlfűtés elleni védelmet. A szobatermosztát hozza létre a 24 órás működési módot az aznapi 24 órás időprogramból. Automatikusan kiválasztja a fűtés/hűtés első bekapcsolási, valamint az utolsó kikapcsolási időpontját és a két pont közt folyamatos üzemmódot generál. Hőmérsékletként a szobatermosztáton beállított állandó komfort hőmérsékletet alkalmazza. A 24-órás működési mód mindaddig aktív marad, amíg más működési módra nem váltunk. Kapcsolási program A kapcsolási program lehet 7-napos vagy 24-órás program, a programozástól függően. Lehetséges folyamatos működési mód kiválasztása amikor a kapcsolási program inaktív. A 7-napos kapcsolási programnál lehetséges minden egyes nap eltérő beállítása, vagy a munkanapokra (1-5) és a hétvégére (6-7) kétféle program, vagy az egész hétre egyféle program (1-7) megadása. Amikor a fűtés/hűtés felprogramozása történik, 1, 2, vagy 3 különböző kapcsolási periódus adható meg egy napra. Minden periódusnál meg kell adni a bekapcsolási időpontot, a kikapcsolási időpontot és a komfort hőmérsékletet. Minden fűtési/hűtési periódus között a beállított energiatakarékos hőmérséklet érvényes. Az energiatakarékos hőmérsékletet a hőmérsékletek menüpontban lehet beállítani. 5/18

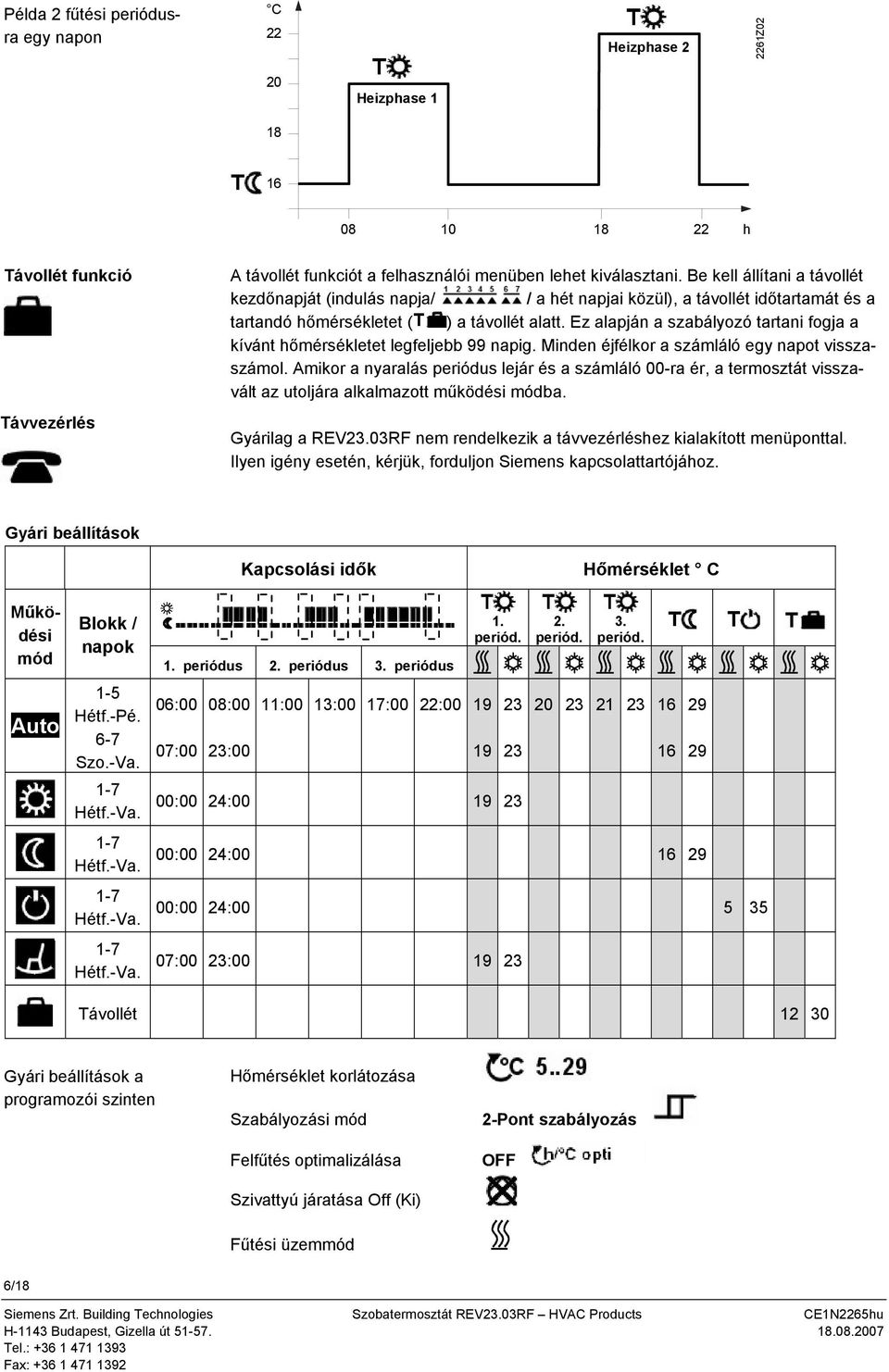

6 Példa 2 fűtési periódusra egy napon C 22 Heizphase Z02 20 Heizphase h ávollét funkció ávvezérlés A távollét funkciót a felhasználói menüben lehet kiválasztani. Be kell állítani a távollét kezdőnapját (indulás napja/ / a hét napjai közül), a távollét időtartamát és a tartandó hőmérsékletet ( ) a távollét alatt. Ez alapján a szabályozó tartani fogja a kívánt hőmérsékletet legfeljebb 99 napig. Minden éjfélkor a számláló egy napot visszaszámol. Amikor a nyaralás periódus lejár és a számláló 00-ra ér, a termosztát visszavált az utoljára alkalmazott működési módba. Gyárilag a REV23.03RF nem rendelkezik a távvezérléshez kialakított menüponttal. Ilyen igény esetén, kérjük, forduljon Siemens kapcsolattartójához. Gyári beállítások Kapcsolási idők Hőmérséklet C Működési mód Auto Blokk / napok 1-5 Hétf.-Pé. 6-7 Szo.-Va. 1-7 Hétf.-Va. 1-7 Hétf.-Va. 1-7 Hétf.-Va. 1-7 Hétf.-Va. 1. periódus 2. periódus 3. periódus 06:00 07:00 08:00 23:00 11:00 13:00 17:00 22: periód :00 24: periód. 3. periód :00 24: :00 24: :00 23: ávollét Gyári beállítások a programozói szinten Hőmérséklet korlátozása Szabályozási mód Felfűtés optimalizálása Szivattyú járatása Off (Ki) 2-Pont szabályozás OFF Fűtési üzemmód 6/18

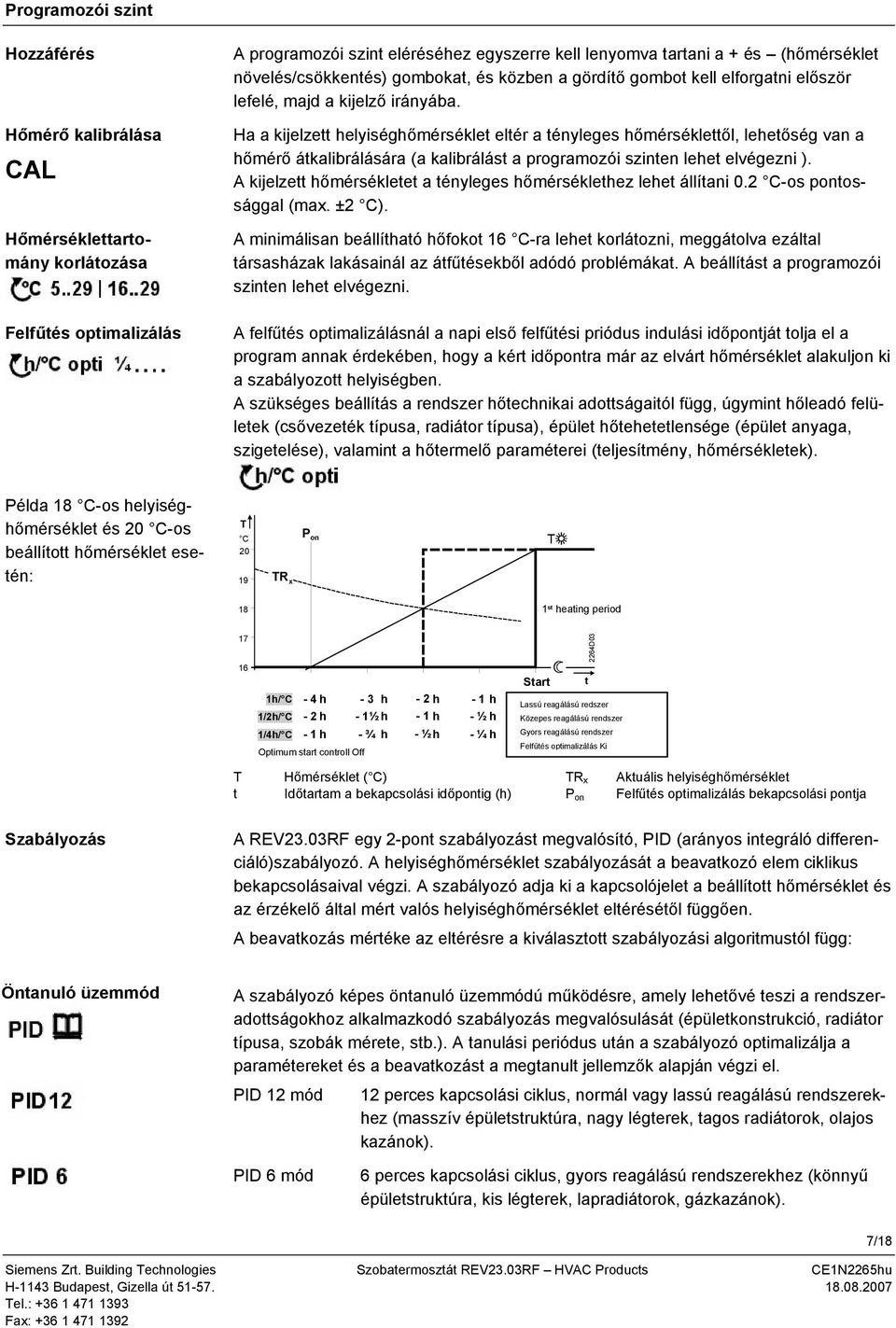

7 Programozói szint Hozzáférés Hőmérő kalibrálása CAL Hőmérséklettartomány korlátozása Felfűtés optimalizálás A programozói szint eléréséhez egyszerre kell lenyomva tartani a + és (hőmérséklet növelés/csökkentés) gombokat, és közben a gördítő gombot kell elforgatni először lefelé, majd a kijelző irányába. Ha a kijelzett helyiséghőmérséklet eltér a tényleges hőmérséklettől, lehetőség van a hőmérő átkalibrálására (a kalibrálást a programozói szinten lehet elvégezni ). A kijelzett hőmérsékletet a tényleges hőmérséklethez lehet állítani 0.2 C-os pontossággal (max. ±2 C). A minimálisan beállítható hőfokot 16 C-ra lehet korlátozni, meggátolva ezáltal társasházak lakásainál az átfűtésekből adódó problémákat. A beállítást a programozói szinten lehet elvégezni. A felfűtés optimalizálásnál a napi első felfűtési priódus indulási időpontját tolja el a program annak érdekében, hogy a kért időpontra már az elvárt hőmérséklet alakuljon ki a szabályozott helyiségben. A szükséges beállítás a rendszer hőtechnikai adottságaitól függ, úgymint hőleadó felületek (csővezeték típusa, radiátor típusa), épület hőtehetetlensége (épület anyaga, szigetelése), valamint a hőtermelő paraméterei (teljesítmény, hőmérsékletek). Példa 18 C-os helyiséghőmérséklet és 20 C-os beállított hőmérséklet esetén: C R x P on 18 1 st heating period h/ C - 4 h - 3 h - 2 h - 1 h 1/2h/ C - 2 h - 1½ h - 1 h - ½ h 1/4h/ C - 1 h - ¾ h - ½h - ¼ h Optimum start controll Off 2264D03 Start t (slow Lassú controlled reagálású system) redszer (medium Közepes controlled reagálású rendszer system) (fast Gyors controlled reagálású system) rendszer Felfűtés optimalizálás Ki (no impact) Hőmérséklet ( C) R x Aktuális helyiséghőmérséklet t Időtartam a bekapcsolási időpontig (h) P on Felfűtés optimalizálás bekapcsolási pontja Szabályozás A REV23.03RF egy 2-pont szabályozást megvalósító, PID (arányos integráló differenciáló)szabályozó. A helyiséghőmérséklet szabályozását a beavatkozó elem ciklikus bekapcsolásaival végzi. A szabályozó adja ki a kapcsolójelet a beállított hőmérséklet és az érzékelő által mért valós helyiséghőmérséklet eltérésétől függően. A beavatkozás mértéke az eltérésre a kiválasztott szabályozási algoritmustól függ: Öntanuló üzemmód A szabályozó képes öntanuló üzemmódú működésre, amely lehetővé teszi a rendszeradottságokhoz alkalmazkodó szabályozás megvalósulását (épületkonstrukció, radiátor típusa, szobák mérete, stb.). A tanulási periódus után a szabályozó optimalizálja a paramétereket és a beavatkozást a megtanult jellemzők alapján végzi el. PID 12 mód 12 perces kapcsolási ciklus, normál vagy lassú reagálású rendszerekhez (masszív épületstruktúra, nagy légterek, tagos radiátorok, olajos kazánok). PID 6 mód 6 perces kapcsolási ciklus, gyors reagálású rendszerekhez (könnyű épületstruktúra, kis légterek, lapradiátorok, gázkazánok). 7/18

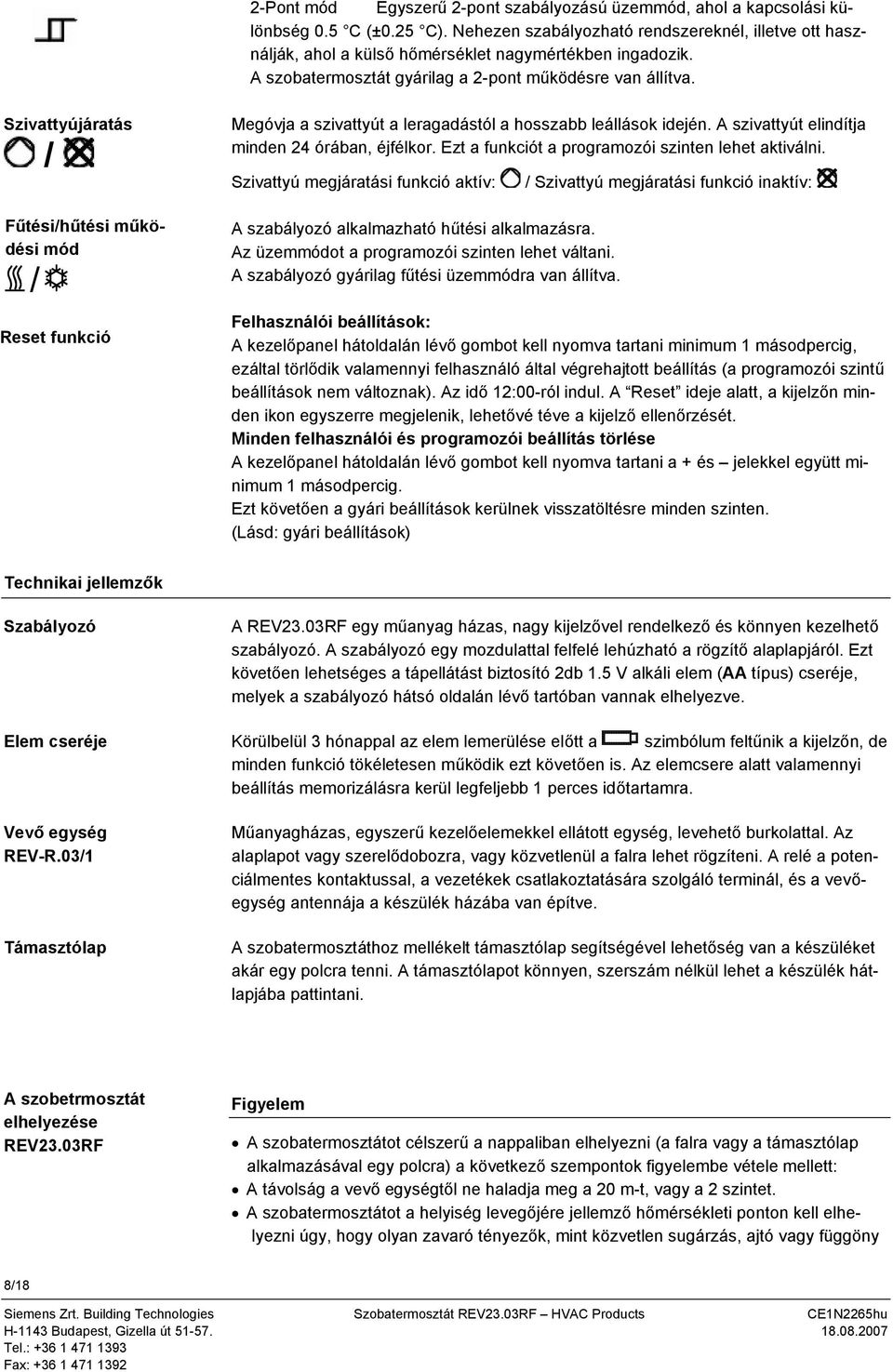

8 2-Pont mód Egyszerű 2-pont szabályozású üzemmód, ahol a kapcsolási különbség 0.5 C (±0.25 C). Nehezen szabályozható rendszereknél, illetve ott használják, ahol a külső hőmérséklet nagymértékben ingadozik. A szobatermosztát gyárilag a 2-pont működésre van állítva. Szivattyújáratás / Fűtési/hűtési működési mód / Reset funkció Megóvja a szivattyút a leragadástól a hosszabb leállások idején. A szivattyút elindítja minden 24 órában, éjfélkor. Ezt a funkciót a programozói szinten lehet aktiválni. Szivattyú megjáratási funkció aktív: A szabályozó alkalmazható hűtési alkalmazásra. Az üzemmódot a programozói szinten lehet váltani. A szabályozó gyárilag fűtési üzemmódra van állítva. / Szivattyú megjáratási funkció inaktív: Felhasználói beállítások: A kezelőpanel hátoldalán lévő gombot kell nyomva tartani minimum 1 másodpercig, ezáltal törlődik valamennyi felhasználó által végrehajtott beállítás (a programozói szintű beállítások nem változnak). Az idő 12:00-ról indul. A Reset ideje alatt, a kijelzőn minden ikon egyszerre megjelenik, lehetővé téve a kijelző ellenőrzését. Minden felhasználói és programozói beállítás törlése A kezelőpanel hátoldalán lévő gombot kell nyomva tartani a + és jelekkel együtt minimum 1 másodpercig. Ezt követően a gyári beállítások kerülnek visszatöltésre minden szinten. (Lásd: gyári beállítások) echnikai jellemzők Szabályozó Elem cseréje Vevő egység REV-R.03/1 ámasztólap A REV23.03RF egy műanyag házas, nagy kijelzővel rendelkező és könnyen kezelhető szabályozó. A szabályozó egy mozdulattal felfelé lehúzható a rögzítő alaplapjáról. Ezt követően lehetséges a tápellátást biztosító 2db 1.5 V alkáli elem (AA típus) cseréje, melyek a szabályozó hátsó oldalán lévő tartóban vannak elhelyezve. Körülbelül 3 hónappal az elem lemerülése előtt a szimbólum feltűnik a kijelzőn, de minden funkció tökéletesen működik ezt követően is. Az elemcsere alatt valamennyi beállítás memorizálásra kerül legfeljebb 1 perces időtartamra. Műanyagházas, egyszerű kezelőelemekkel ellátott egység, levehető burkolattal. Az alaplapot vagy szerelődobozra, vagy közvetlenül a falra lehet rögzíteni. A relé a potenciálmentes kontaktussal, a vezetékek csatlakoztatására szolgáló terminál, és a vevőegység antennája a készülék házába van építve. A szobatermosztáthoz mellékelt támasztólap segítségével lehetőség van a készüléket akár egy polcra tenni. A támasztólapot könnyen, szerszám nélkül lehet a készülék hátlapjába pattintani. A szobetrmosztát elhelyezése REV23.03RF Figyelem A szobatermosztátot célszerű a nappaliban elhelyezni (a falra vagy a támasztólap alkalmazásával egy polcra) a következő szempontok figyelembe vétele mellett: A távolság a vevő egységtől ne haladja meg a 20 m-t, vagy a 2 szintet. A szobatermosztátot a helyiség levegőjére jellemző hőmérsékleti ponton kell elhelyezni úgy, hogy olyan zavaró tényezők, mint közvetlen sugárzás, ajtó vagy függöny 8/18

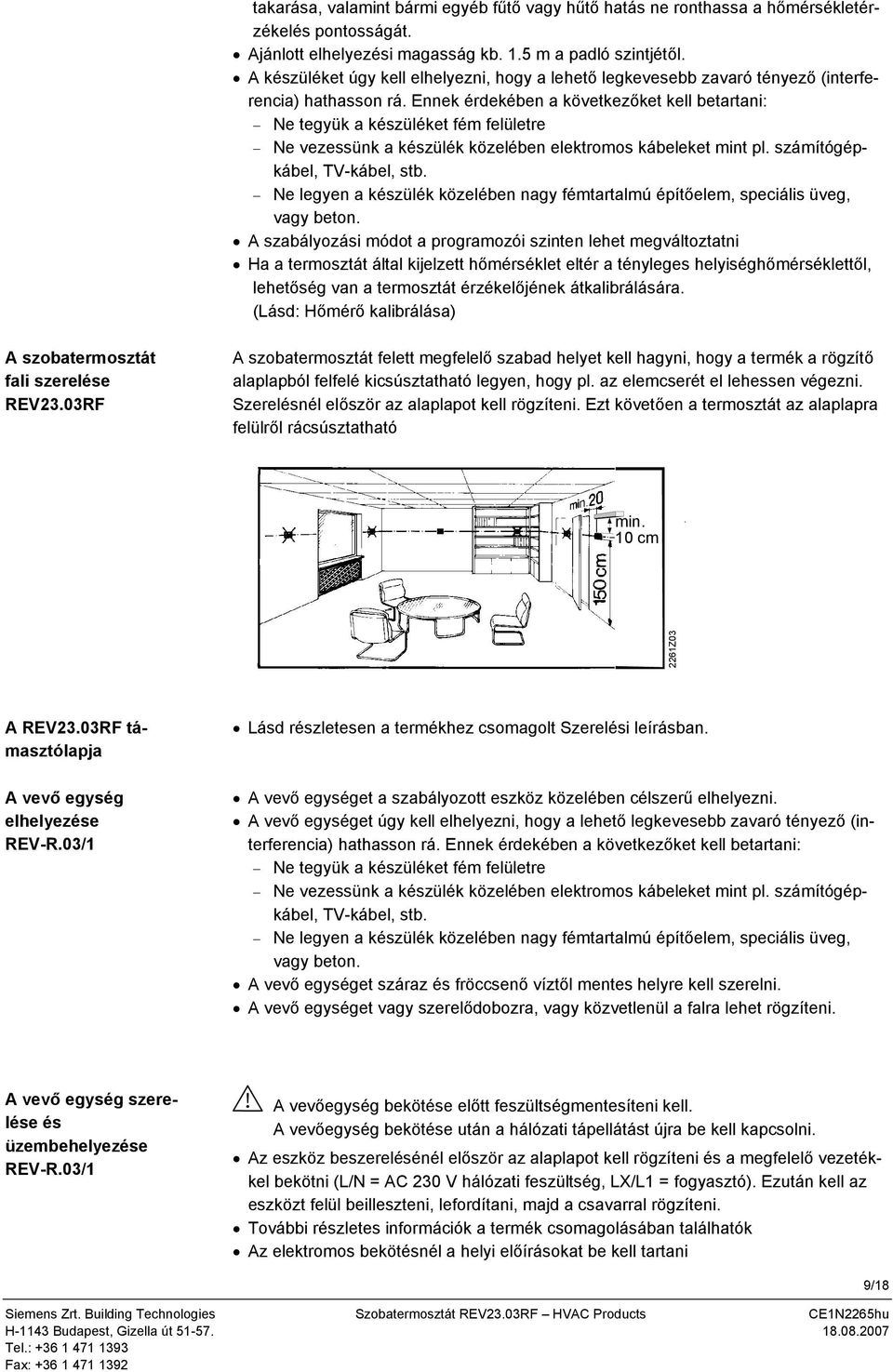

9 takarása, valamint bármi egyéb fűtő vagy hűtő hatás ne ronthassa a hőmérsékletérzékelés pontosságát. Ajánlott elhelyezési magasság kb. 1.5 m a padló szintjétől. A készüléket úgy kell elhelyezni, hogy a lehető legkevesebb zavaró tényező (interferencia) hathasson rá. Ennek érdekében a következőket kell betartani: Ne tegyük a készüléket fém felületre Ne vezessünk a készülék közelében elektromos kábeleket mint pl. számítógépkábel, V-kábel, stb. Ne legyen a készülék közelében nagy fémtartalmú építőelem, speciális üveg, vagy beton. A szabályozási módot a programozói szinten lehet megváltoztatni Ha a termosztát által kijelzett hőmérséklet eltér a tényleges helyiséghőmérséklettől, lehetőség van a termosztát érzékelőjének átkalibrálására. (Lásd: Hőmérő kalibrálása) A szobatermosztát fali szerelése REV23.03RF A szobatermosztát felett megfelelő szabad helyet kell hagyni, hogy a termék a rögzítő alaplapból felfelé kicsúsztatható legyen, hogy pl. az elemcserét el lehessen végezni. Szerelésnél először az alaplapot kell rögzíteni. Ezt követően a termosztát az alaplapra felülről rácsúsztatható min. 10 cm 2261Z03 A REV23.03RF támasztólapja A vevő egység elhelyezése REV-R.03/1 Lásd részletesen a termékhez csomagolt Szerelési leírásban. A vevő egységet a szabályozott eszköz közelében célszerű elhelyezni. A vevő egységet úgy kell elhelyezni, hogy a lehető legkevesebb zavaró tényező (interferencia) hathasson rá. Ennek érdekében a következőket kell betartani: Ne tegyük a készüléket fém felületre Ne vezessünk a készülék közelében elektromos kábeleket mint pl. számítógépkábel, V-kábel, stb. Ne legyen a készülék közelében nagy fémtartalmú építőelem, speciális üveg, vagy beton. A vevő egységet száraz és fröccsenő víztől mentes helyre kell szerelni. A vevő egységet vagy szerelődobozra, vagy közvetlenül a falra lehet rögzíteni. A vevő egység szerelése és üzembehelyezése REV-R.03/1 A vevőegység bekötése előtt feszültségmentesíteni kell. A vevőegység bekötése után a hálózati tápellátást újra be kell kapcsolni. Az eszköz beszerelésénél először az alaplapot kell rögzíteni és a megfelelő vezetékkel bekötni (L/N = AC 230 V hálózati feszültség, LX/L1 = fogyasztó). Ezután kell az eszközt felül beilleszteni, lefordítani, majd a csavarral rögzíteni. ovábbi részletes információk a termék csomagolásában találhatók Az elektromos bekötésnél a helyi előírásokat be kell tartani 9/18

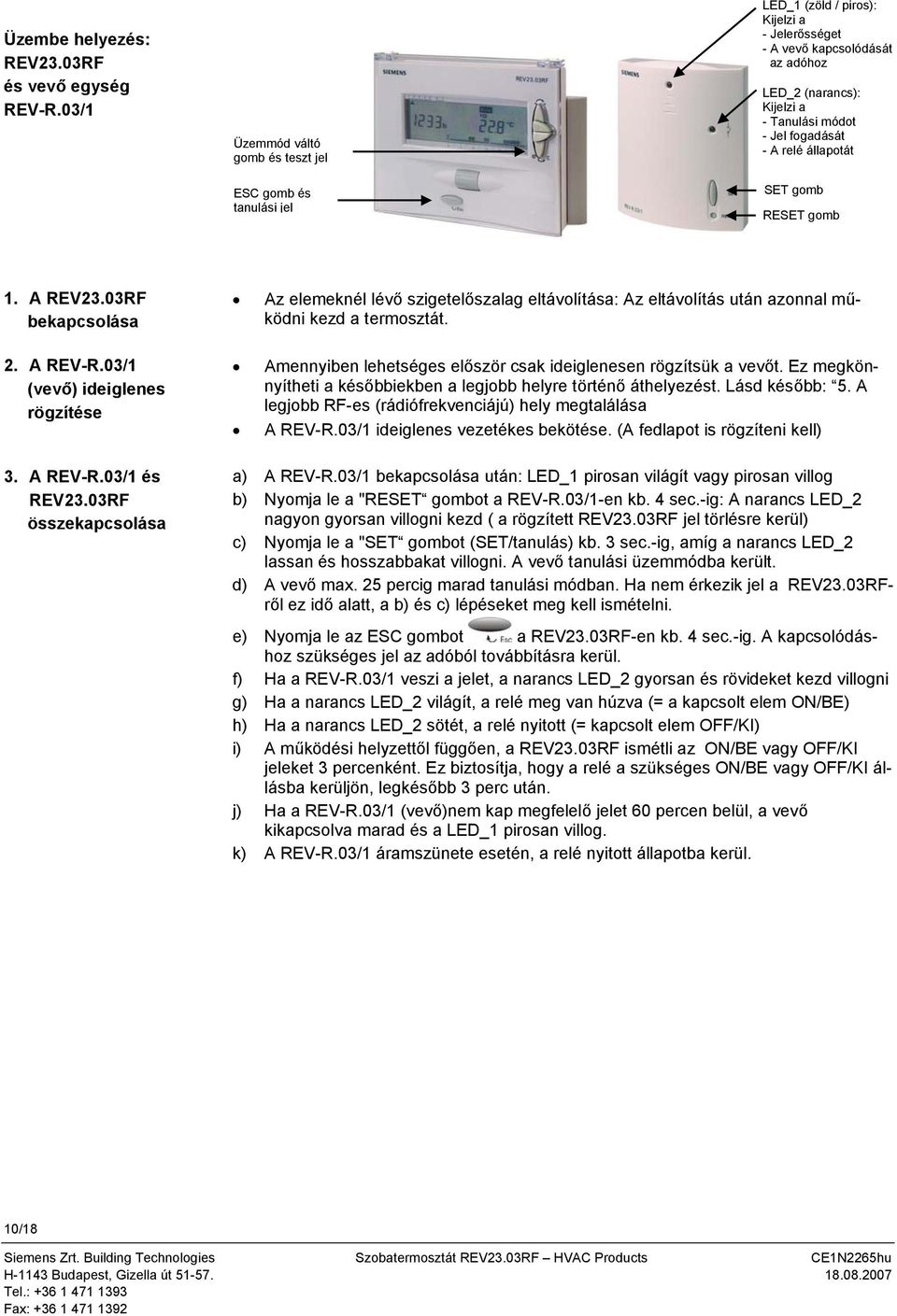

10 Üzembe helyezés: REV23.03RF és vevő egység REV-R.03/1 Üzemmód váltó gomb és teszt jel ESC gomb és tanulási jel LED_1 (zöld / piros): Kijelzi a - Jelerősséget - A vevő kapcsolódását az adóhoz LED_2 (narancs): Kijelzi a - anulási módot - Jel fogadását - A relé állapotát SE gomb RESE gomb 1. A REV23.03RF bekapcsolása 2. A REV-R.03/1 (vevő) ideiglenes rögzítése 3. A REV-R.03/1 és REV23.03RF összekapcsolása Az elemeknél lévő szigetelőszalag eltávolítása: Az eltávolítás után azonnal működni kezd a termosztát. Amennyiben lehetséges először csak ideiglenesen rögzítsük a vevőt. Ez megkönnyítheti a későbbiekben a legjobb helyre történő áthelyezést. Lásd később: 5. A legjobb RF-es (rádiófrekvenciájú) hely megtalálása A REV-R.03/1 ideiglenes vezetékes bekötése. (A fedlapot is rögzíteni kell) a) A REV-R.03/1 bekapcsolása után: LED_1 pirosan világít vagy pirosan villog b) Nyomja le a "RESE gombot a REV-R.03/1-en kb. 4 sec.-ig: A narancs LED_2 nagyon gyorsan villogni kezd ( a rögzített REV23.03RF jel törlésre kerül) c) Nyomja le a "SE gombot (SE/tanulás) kb. 3 sec.-ig, amíg a narancs LED_2 lassan és hosszabbakat villogni. A vevő tanulási üzemmódba került. d) A vevő max. 25 percig marad tanulási módban. Ha nem érkezik jel a REV23.03RFről ez idő alatt, a b) és c) lépéseket meg kell ismételni. e) Nyomja le az ESC gombot a REV23.03RF-en kb. 4 sec.-ig. A kapcsolódáshoz szükséges jel az adóból továbbításra kerül. f) Ha a REV-R.03/1 veszi a jelet, a narancs LED_2 gyorsan és rövideket kezd villogni g) Ha a narancs LED_2 világít, a relé meg van húzva (= a kapcsolt elem ON/BE) h) Ha a narancs LED_2 sötét, a relé nyitott (= kapcsolt elem OFF/KI) i) A működési helyzettől függően, a REV23.03RF ismétli az ON/BE vagy OFF/KI jeleket 3 percenként. Ez biztosítja, hogy a relé a szükséges ON/BE vagy OFF/KI állásba kerüljön, legkésőbb 3 perc után. j) Ha a REV-R.03/1 (vevő)nem kap megfelelő jelet 60 percen belül, a vevő kikapcsolva marad és a LED_1 pirosan villog. k) A REV-R.03/1 áramszünete esetén, a relé nyitott állapotba kerül. 10/18

11 4. REV23.03 elhelyezése 5. A legjobb RF-es (rádiófrekvenciájú) hely megtalálása A REV23.03RF szobatermoszátot célszerű falra szerelni, vagy az álló konzol segítségével a helyiségben, jelemző hőmérséletű helyre rakni Érdemes figyelembe venni a REV23.03 szobatermosztát és REV-R.03/1 vevő egység elhelyezése című fejezetekben leírtakat a) Kapcsolja ki a REV-R.03/1-t (vevő egység) b) Kapcsolja be a REV23.03RF-t, aztán tegye a kiválasztott működési helyre, majd nyomja meg az üzemmód váltó gombot 4 sec.-ig: a REV23.03RF 2 másodpercenként teszt jelet küld. A teszt jel küldése automatikusan megszűnik 10 perc, vagy az ESC gomb megnyomása után. c) Kapcsolja be a REV-R.03/1-t (vevő egység) d) Figyelje mindkét LED-et a REV-R.03/1-en, kb. 2 3 méter távolságból. e) A narancs színű LED_2-nek gyorsan és rövideket kell villognia minden 2. sec-ban. Ha a LED_2 nem villog 2 sec-onként, akkor a távolság a REV23.03RF és REV- R.03/1 között túl nagy. A REV-R.03/1-et közelebb kell telepíteni a REV23.03RFhez. f) LED_1 mutatja a legutolsó jel erősségét: LED_1 pirosan villog: A jel túl gyenge a működőképes kapcsolathoz. A REV-R.03/1- et közelebb kell telepíteni a REV23.03RF-hez LED_1 zölden villog: Három féle jellerősséget képes mutatni: Nagyon jó (3x villog), Jó (2x villog) és kielégítő (1x villog). Amint a LED_1 zölden villog, a kapcsolat a REV23.03RF és REV-R.03/1 között alapvetően rendben van. g) Mozgassuk a REV-R.03/1-t egy kb. 1m 2 -es területen belül, hogy megtaláljuk a legjobb RF vételi helyet. Mindig figyeljük a megfelelő LED jelzését. A megfelelő működés érdekében ajánlott a REV-R.03/1-et olyan helyre tenni, ahol minimum Jó erősségű a jel vétele. 6. A LED-jelzések magyarázata LED_1 folyamatosan pirosan világít Piros be Piros ki A REV23.03RF nincs kapcsolódva LED_1 pirosan villog Piros be Piros ki Jelerősség túl gyenge LED_1 3-szor zölden villan Zöld be Zöld ki Jelerősség nagyon jó Bekapcs. időtartam Bekapcs. időtartam LED_1 2-szer zölden villan Zöld be Zöld ki Jelerősség jó Bekapcs. időtartam Bekapcs. időtartam Bekapcs. időtartam LED_1 1-szer zölden villan Zöld be Zöld ki Jelerősség kielégítő Bekapcs. időtartam Bekapcs. időtartam Bekapcs. időtartam 11/18

12 LED_2 nem világít Narancs be Narancs ki Szabályozott elem OFF(KI) LED_2 folyamatosan világít Narancs be Narancs ki Szabályozott elem ON(BE) LED_2 folyamatosan villog Narancs be Narancs ki anulási mód aktív LED_2 röviden villog A vevőegység szabályozó jelet fogad 7. A REV-R.03/1 végső beszerelése a) A tápfeszültség lekapcsolása b) Kijelölni a REV-R.03/1 végső helyét, ahova szerelve lesz c) Ha szükséges, a felesleges vezetéket levágni d) A vevőt a helyére rögzíteni, a vezetéket bekötni, a burkolatot a helyén rögzíteni e) A tápfeszültség visszakapcsolása Figyelem Áramszünet esetén a REV-R.03/1 reléje nyitott állapotba kerül. Ha a REV-R.03/1 több, mint 25 percig túl gyenge jelet kap, vagy nem kap szabályozó jelet a REV23.03RF-ről, a LED_1 pirosan villogni kezd. Ha a későbbiekben a szabályozó jel helyreáll, a vevő folytatja a normál működést. Ha a későbbiekben sem kap megfelelő szabályozó jelet, a relé abban az állapotában marad, amire a legutolsó működéskor kapcsoltuk. Amint a REV-R.03/1 megkapja a megfelelő szabályozó jelet a REV23.03RF-ról ismét, a vevő folytatja a normál működést. Meghibásodás esetén a REV-R.03/1 az utolsó kapott szabályozó jel időpontjától 60 perc múlva szétkapcsolja a relét. A szabályozott elem ezáltal ugyancsak kikapcsolt állapotba kerül, a vevőn pedig a LED_1 pirosan villogni kezd. Amint a REV-R.03/1 megkapja a megfelelő szabályozó jelet a REV23.03RF-ról ismét, a vevő folytatja a normál működést. Üzembehelyezés: szabályozó REV23RF (előző modell) és vevő egység REV-R.03/1 Ha a REV23.03RF helyett az előző modellt (REV23RF) alkalmazzuk, az alábbiak szerint kell eljárni a REV-R.03/1 összekapcsolásánál: Kövessük a lépéseket az 1 3b-ig (ugyanaz, mint REV23.03RF-nél) A 3c helyett, nyomjuk le a SE és RESE gombot egyszerre kb. 3 sec.-ig, amíg a narancs LED_2 elkezd lassan és folyamatosan villogni: a vevő egység elkezdi tanulni a REV23RF szabályozó jelét. Változtassuk meg a kívánt hőmérsékletet a REV23RF-en, kiküldve ezzel egy szabályozó jelet: amint a narancs LED_2 gyorsan és rövideket kezd villogni, a REV23RF és a REV-R.03/1 összekapcsolása sikerült. Ha a narancs LED_2 folyamatosan világít, relé meg van húzva (= a kapcsolt elem ON/BE állapotban van) Ha a narancs LED_2 nem világít, a relé nyitott (= kapcsolt elem OFF/KI) Folytatás 7-es lépés 12/18

13 Műszaki adatok - Szobatermosztát REV23.03RF Általános adatok Általános adatok adó egységhez Környezeti feltételek Előírások és szabványok ápfeszültség Elemek (alkáli AA) Elemek élettartama Memória elemcsere idejére Érzékelő NC Mérési tartomány Időállandó Hőmérséklet beállítási tartomány Komfort hőmérséklet Energiatakarékos hőmérséklet Fagyvédelmi hőmérséklet Beállítási tartomány Gyári beállítás Beállítási és kijelzési pontosság Beállított hőmérséklet Kapcsolási idő (programban) Aktuális hőmérséklet mérése Aktuális hőmérséklet kijelzése Idő kijelzése SRD csatorna Jeltovábbítási frekvencia REV23.03RF Max. jeltovábbítási teljesítmény Maximális adatátvitel Moduláció Frekvencia stabilitás Címtartomány (gyárilag beállítva) Működés Levegőminőség Hőmérséklet Páratartalom Szállítás és tárolás Levegőminőség Hőmérséklet Páratartalom Mechanikai körülmények tanúsítvány EMC direktíva R&E direktíva DC 3 V 2 x 1.5 V kb. 2 év max. 1 perc NC 10 kω ±1 % at 25 C 0 50 C max. 10 perc 5 29 C 5 29 C C C 0.2 C 10 perces lépésekben 0.1 C 0.2 C 1 perc tól MHz MHz < 10 mw / tipikusan 4 mw szimbólum/s = Bit/s bináris frekvenciaváltó BFSK < ±20 ppm (±17 khz) 16 Bit ( ) 3K3 osztály IEC szerint C < 85 % relatív páratartalom 2K3 osztály IEC szerint C < 93 % relatív páratartalom 2M2 osztály IEC szerint 89/336/EEC EN ermék biztonság Rádiófrekvenciás eszközök EN Automatikus elektromos szabályozó otthoni és mindennapi használatra EN Elektromagnetikus kompatibilitás Védettség Emisszió Rádiófrekvenciás berendezés EN EN EN Jóváhagyva a következő országokban 0359! minden ECC ország, Norvégia, Izland és Svájc 13/18

14 Biztonsági osztály Szennyezettségi előírás ömeg (csomagolva) REV23.03RF REV23RF/SE II EN szerint Normál 0.37 kg 0.68 kg Szín Burkolat Fehér RAL 9003 Alaplap Szürke RAL 7038 Méretek 140x103x30 mm Műszaki adatok vevő egység REV-R.03/1 Általános adatok Környezeti feltételek Előírások és szabványok ápfeszültség eljesítmény Frekvencia Relé kapcsolási teljesítménye Feszültség Áramerősség Működés Levegőminőség Hőmérséklet Páratartalom Szállítás és tárolás Levegőminőség Hőmérséklet Páratartalom Mechanikai körülmények tínusítvány EMC szabvány Kis feszültségű szabvány R&E szabvány ermék biztonság Rádiófrekvenciás eszközök Automatikus elektromos szabályozó otthoni és mindennapi használatra Energiaszabályozókra vonatkozó speciális követelmények Elektromagnetikus kompatibilitás Védettség Emisszió Radiófrekvenciás berendezés AC 230 V +10/ 15 % < 10 VA Hz AC V 6 (2.5) A 3K3 osztály IEC szerint C < 85 % relatív páratartalom 2K3 osztály IEC szerint C < 93 % relatív páratartalom 2M2 osztály IEC szerint 89/336/EEC 73/23/EEC EN EN EN EN EN EN EN Jóváhagyva a következő országokban 0359! minden ECC ország, Norvégia, Izland és Svájc Biztonsági osztály Szennyezettségi előírás ömeg (csomagolva) REV-R.03/1 REV23RF/SE Szín Burkolat Alaplap Méretek II EN szerint Normál 0.24 kg 0.68 kg fehér RAL 9003 szürke RAL x104x32 mm 14/18

15 Bekötési ábra a vevő egységhez REV-R.03/1 L Lx L Fázis, AC 230 V AC 230 V L N L2 Lx L1 N2 AC V N Lx L1 L2 Nulla, AC 230 V Fázis, AC V N.O. kontaktus, AC V / 6 (2.5) A N.C. kontaktus, AC V / 6 (2.5) A M1 Keringtető szivattyú N2 Vevő egység REV-R.03/1 Y1 Kapcsolt eszköz 2255A01 N Nx Y1 Nx M1 Alkalmazási példák F1 F2 N2 N1 F2 F1 N2 N1 Y2 M1 Y2 M1 2255S S02 Fali gázkazán Atmoszférikus gázkazán N1 N3 N2 N2 N4 Y3 Y4 2255S03 E1 N1 2255S05 Zónaszelep Hűtő berendezés 15/18

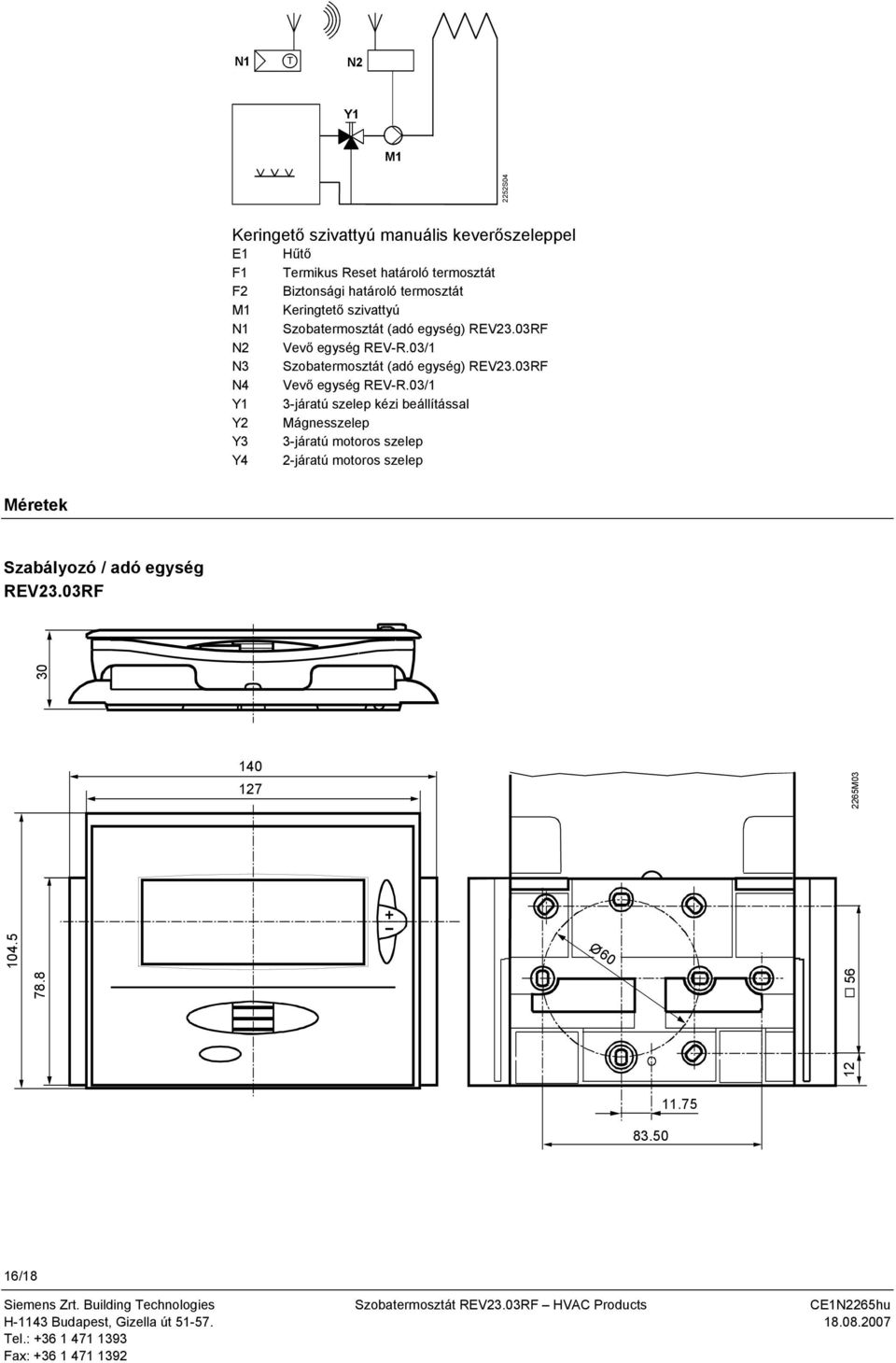

16 N1 N2 Y1 M1 2252S04 Keringető szivattyú manuális keverőszeleppel E1 Hűtő F1 ermikus Reset határoló termosztát F2 Biztonsági határoló termosztát M1 Keringtető szivattyú N1 Szobatermosztát (adó egység) REV23.03RF N2 Vevő egység REV-R.03/1 N3 Szobatermosztát (adó egység) REV23.03RF N4 Vevő egység REV-R.03/1 Y1 3-járatú szelep kézi beállítással Y2 Mágnesszelep Y3 3-járatú motoros szelep Y4 2-járatú motoros szelep Méretek Szabályozó / adó egység REV23.03RF M Ø /18

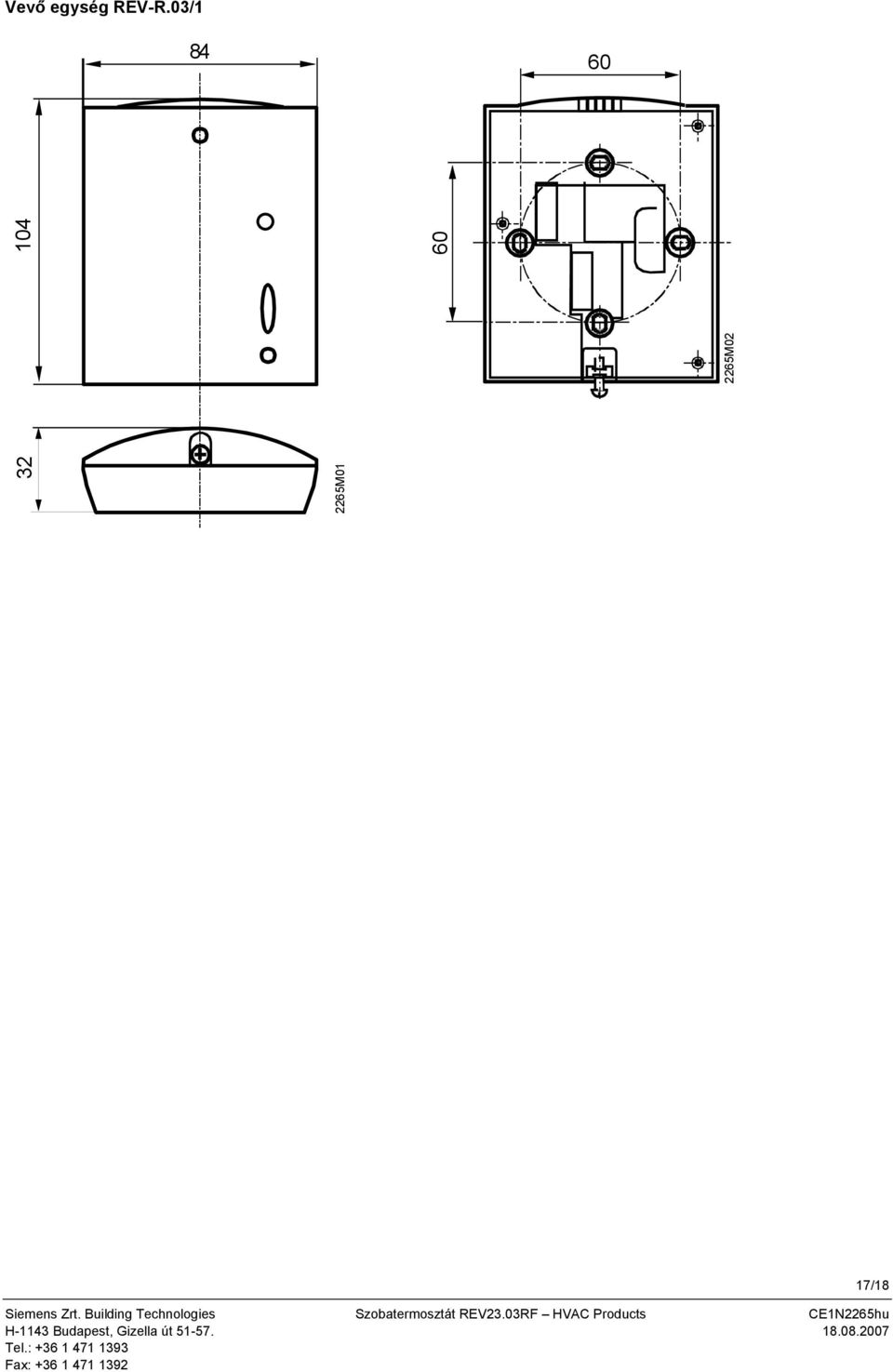

17 Vevő egység REV-R.03/ M M /18

18 18/ Siemens Switzerland Ltd. A változtatás joga fentartva!
