Hogyan használjam a mikroszkópot? Hogyan használjam a LED megvilágítást?

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Hogyan használjam a mikroszkópot? Hogyan használjam a LED megvilágítást?"

Oszkár Nagy
8 évvel ezelőtt
Látták:

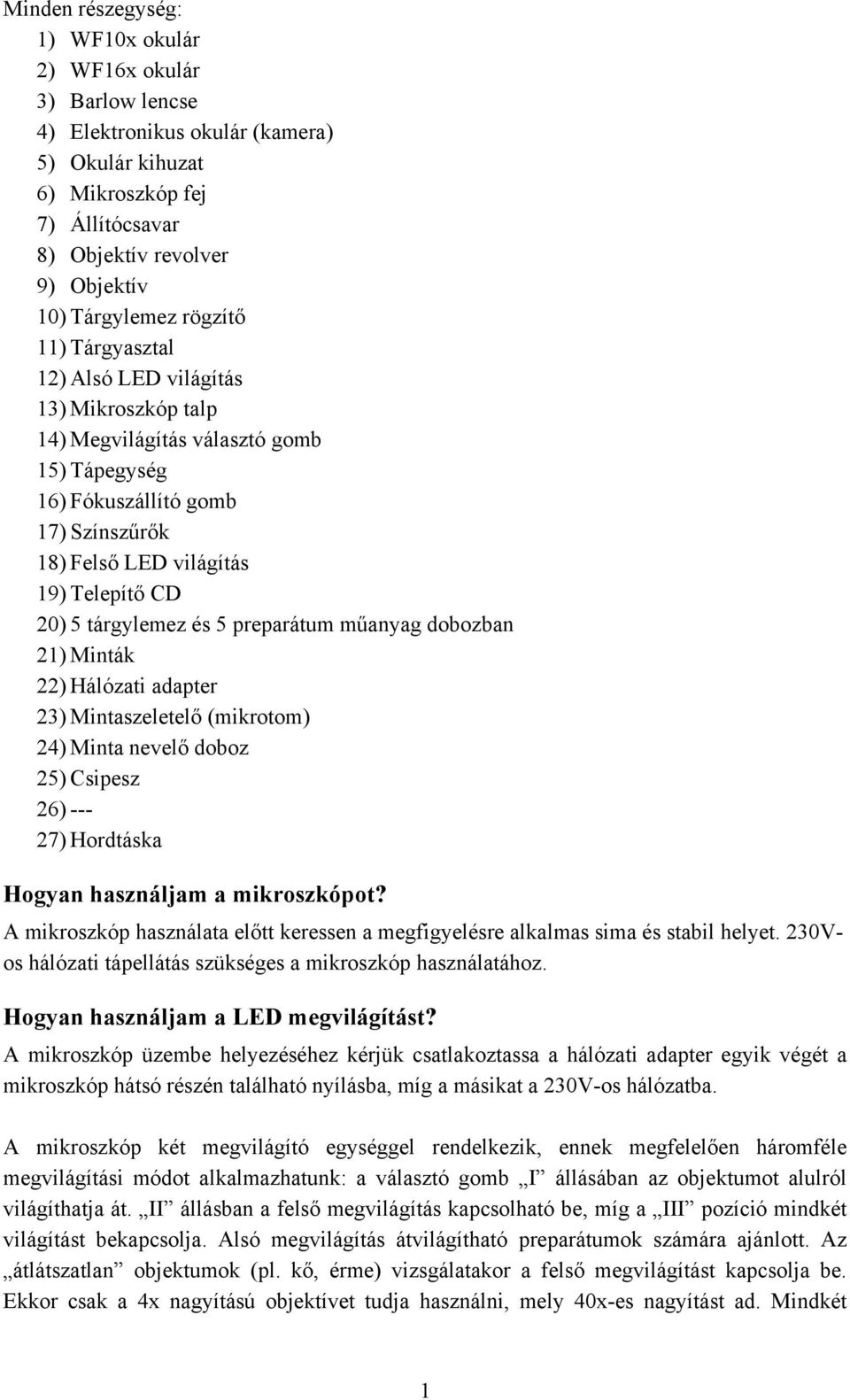

1 Minden részegység: 1) WF10x okulár 2) WF16x okulár 3) Barlow lencse 4) Elektronikus okulár (kamera) 5) Okulár kihuzat 6) Mikroszkóp fej 7) Állítócsavar 8) Objektív revolver 9) Objektív 10) Tárgylemez rögzítő 11) Tárgyasztal 12) Alsó LED világítás 13) Mikroszkóp talp 14) Megvilágítás választó gomb 15) Tápegység 16) Fókuszállító gomb 17) Színszűrők 18) Felső LED világítás 19) Telepítő CD 20) 5 tárgylemez és 5 preparátum műanyag dobozban 21) Minták 22) Hálózati adapter 23) Mintaszeletelő (mikrotom) 24) Minta nevelő doboz 25) Csipesz 26) ) Hordtáska Hogyan használjam a mikroszkópot? A mikroszkóp használata előtt keressen a megfigyelésre alkalmas sima és stabil helyet. 230Vos hálózati tápellátás szükséges a mikroszkóp használatához. Hogyan használjam a LED megvilágítást? A mikroszkóp üzembe helyezéséhez kérjük csatlakoztassa a hálózati adapter egyik végét a mikroszkóp hátsó részén található nyílásba, míg a másikat a 230V-os hálózatba. A mikroszkóp két megvilágító egységgel rendelkezik, ennek megfelelően háromféle megvilágítási módot alkalmazhatunk: a választó gomb I állásában az objektumot alulról világíthatja át. II állásban a felső megvilágítás kapcsolható be, míg a III pozíció mindkét világítást bekapcsolja. Alsó megvilágítás átvilágítható preparátumok számára ajánlott. Az átlátszatlan objektumok (pl. kő, érme) vizsgálatakor a felső megvilágítást kapcsolja be. Ekkor csak a 4x nagyítású objektívet tudja használni, mely 40x-es nagyítást ad. Mindkét 1

tárgylemez és 5 preparátum műanyag dobozban 21) Minták 22) Hálózati adapter 23) Mintaszeletelő (mikrotom) 24) Minta nevelő doboz 25) Csipesz 26) --- 27) Hordtáska Hogyan használjam a mikroszkópot?

2 megvilágítás félig átlátszó objektumok esetén javasolt. Ne kapcsolja be a felső lámpát, amennyiben üveglemezt helyez a mikroszkóp alá, mivel ez zavaró becsillanásokat okozhat. Mikor használjam a színszűrőket? A színszűrő-váltó a tárgyasztal alatt található. A benne található szűrők segítenek nagyon fényes vagy átlátszó objektumok vizsgálatakor. Az objektumtól függően válassza ki a megfelelő színt, amikor az egyes részletek könnyebben felismerhetővé válnak. Hogyan állítsam be a mikroszkópot a megfigyeléshez? Legelső lépésként a mikroszkóp fejen található rögzítő csavart lazítsa meg majd fordítsa a betekintő fejet a kívánt pozícióba. A megfigyeléseket mindig a legkisebb nagyításon kezdje. Az élességállító gomb eltekerésével a tárgyasztalt mozgassa a legalacsonyabb helyzetébe. Forgassa az objektív revolvert amíg a legkisebb nagyítást adó okulár (4x) a helyére nem ugrik. A barlow lencsét tolja be amennyire csak lehet a kihuzatba és tegye bele a WF10x okulárt. Tipp: Minden egyes nagyításváltáskor javasolt a tárgyasztalt a legalacsonyabb helyzetébe állítani, hogy elkerülje a mechanikai sérüléseket. Hogyan vizsgáljam a mintadarabot? Miután a mikroszkópot előkészítette megfigyelésre, kérjük az alábbi alapelveket tartsa szem előtt: Minden megfigyelést a legkisebb nagyításon kezdjen, hogy a mikroszkóp látómezejének közepére tudja állítani a megfigyelendő mintát. Minél nagyobb nagyítást használ, annál több fényre lesz szüksége. Tegye a mintadarabot a tárgyasztalra, közvetlenül az objektív alá, a megvilágítás fölé. Nézzen bele az okulárba és óvatosan tekerje el az élességállító gombot mindaddig, amíg a kép éles nem lesz. A nagyítás növeléséhez húzza kifelé a barlow lencsét a kihuzatból. A nagyítást közel megduplázhatja, ha teljesen kihúzza. Tovább növelheti a nagyítást amennyiben az objektív revolvert úgy forgatja, hogy a 10x vagy a 40x objektív kerül a tárgyasztal fölé. Még nagyobb nagyításokat érhet el, ha a WF10x okulárt WF16x-re cseréli. 2

Az objektumtól függően válassza ki a megfelelő színt, amikor az egyes részletek könnyebben felismerhetővé válnak. Hogyan állítsam be a mikroszkópot a megfigyeléshez?

3 Nagyítások 10x okulár használatakor: Objektív Eredő nagyítás 4x 10x 40x 40x 100x 400x Nagyítások 16x okulár használatakor: Objektív Eredő nagyítás 4x 10x 40x 64x 160x 40x Fontos: nagyobb nagyítások nem mindig vezetnek jobb képminőséghez! Fontos: A nagyítás változtatásakor (függetlenül attól, hogy azt az okulár vagy objektív cseréjével avagy az barlow lencse kihúzásával végezte) a kép élességét újra be kell állítania az élességállító gomb segítségével. Kérjük, ezt fokozott körültekintéssel tegye, nehogy az objektív eltörje a tárgylemezt. Hogyan használjam a mikroszkóp kamerát? A mikroszkóp kamerát csatlakoztassa számítógépének USB portjára ezt követően a Windows 7 ill. az ennél újabb változata felismeri a kamerát és automatikusan telepíti a megfelelő eszközillesztő programot. (Windows XP esetén kérjük töltse le a filet, ezt tömörítse ki, majd amikor a Windows XP kéri az eszközillesztő szoftver helyét, adja meg a mappát.) A kamera ezt követően használatra kész. A mikroszkóp-kamera képének megtekintéséhez és elmentéséhez szükséges egy további alkalmazás. Javasoljuk, hogy weboldalunkról töltse le és telepítse a MiniSee nevű alkalmazást, mely sokkal egyszerűbben használható, mint a telepítő CD-n található Ulead VideoStudio. Hogyan telepítsem a Minisee alkalmazást? Töltse le a Minisee alkalmazást a címről, tömörítse ki a fájlt, majd telepítse a minisee.exe elindításával. A Minisee ezt követően használatra kész. 3

Fontos: A nagyítás változtatásakor (függetlenül attól, hogy azt az okulár vagy objektív cseréjével avagy az barlow lencse kihúzásával végezte) a kép élességét újra be kell állítania az élességállító

Hogyan használjam a Minisee alkalmazást? Indítsa el a Minisee-t majd a kamera képének megtekintéséhez kattintson a Video gombra és válassza ki az SoC PC-Camera feliratú kamerát.

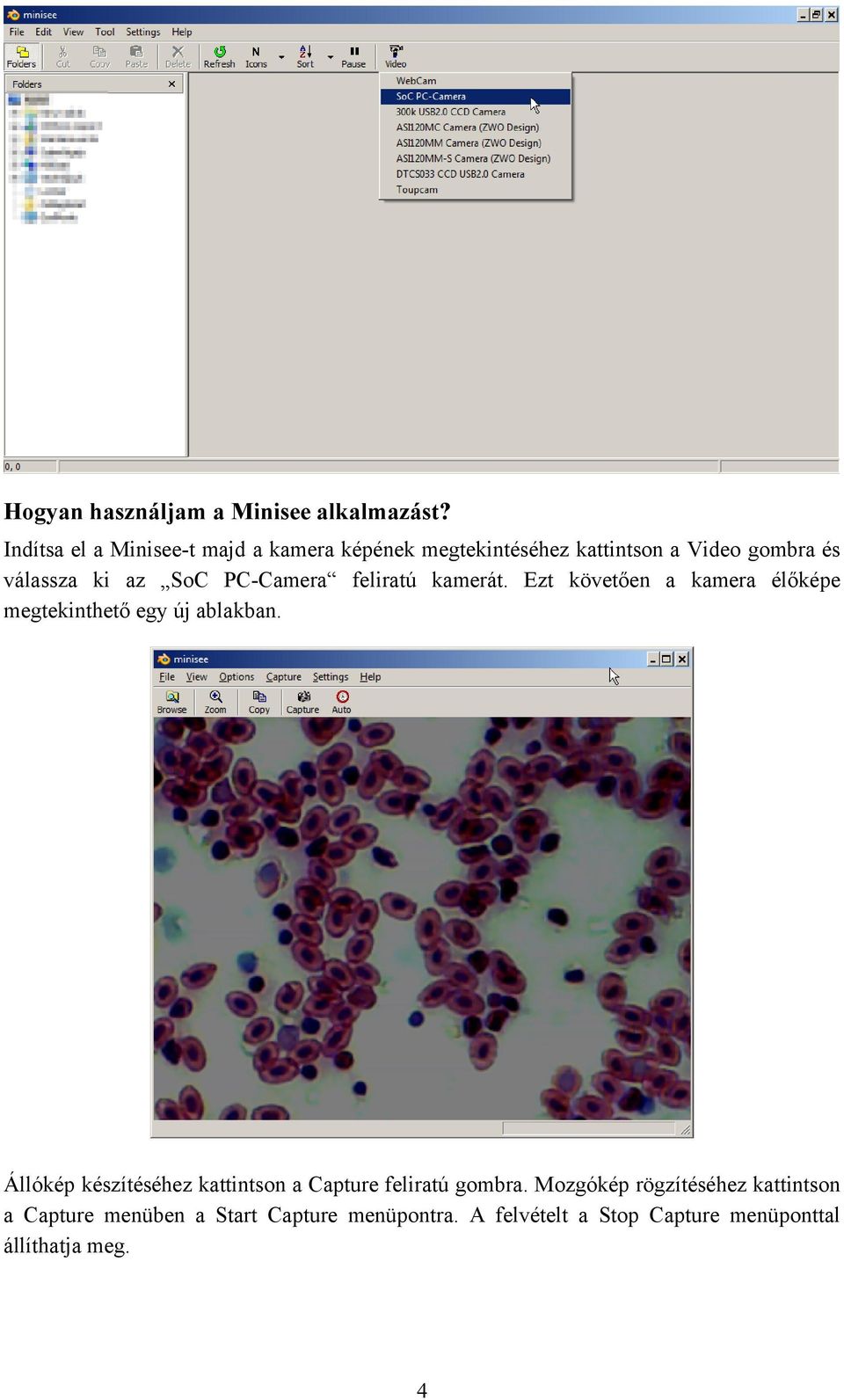

4 Hogyan használjam a Minisee alkalmazást? Indítsa el a Minisee-t majd a kamera képének megtekintéséhez kattintson a Video gombra és válassza ki az SoC PC-Camera feliratú kamerát. Ezt követően a kamera élőképe megtekinthető egy új ablakban. Állókép készítéséhez kattintson a Capture feliratú gombra. Mozgókép rögzítéséhez kattintson a Capture menüben a Start Capture menüpontra. A felvételt a Stop Capture menüponttal állíthatja meg. 4

PC-Camera feliratú kamerát. Ezt követően a kamera élőképe megtekinthető egy új ablakban.

A felvétel jellemzőit (pl. felbontás) az Options menüben a Video Stream Format menüpontban állíthatjuk be. A Kimeneti méret menüpontban állíthatjuk be pl. kép ill. video felbontását.

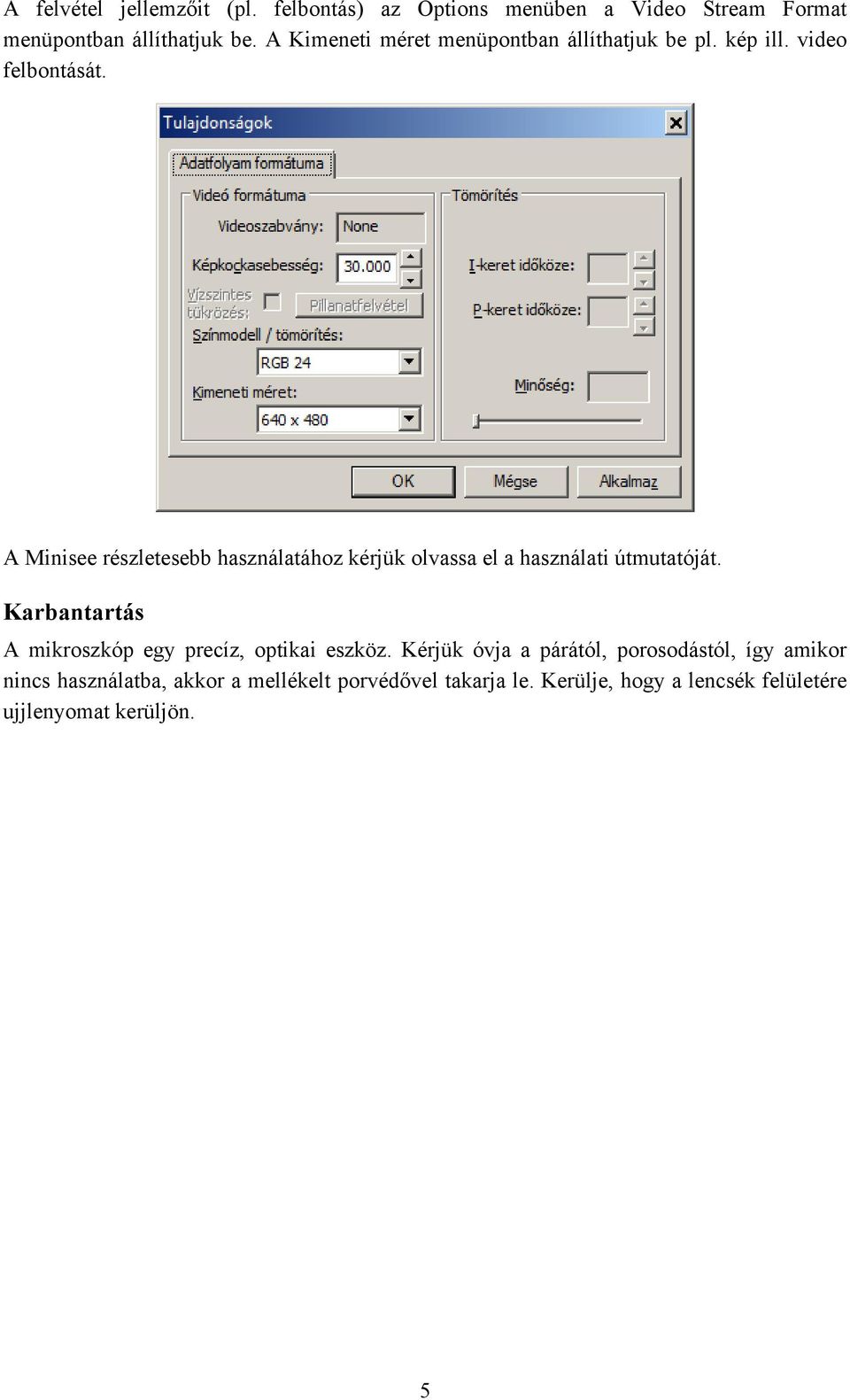

5 A felvétel jellemzőit (pl. felbontás) az Options menüben a Video Stream Format menüpontban állíthatjuk be. A Kimeneti méret menüpontban állíthatjuk be pl. kép ill. video felbontását. A Minisee részletesebb használatához kérjük olvassa el a használati útmutatóját. Karbantartás A mikroszkóp egy precíz, optikai eszköz. Kérjük óvja a párától, porosodástól, így amikor nincs használatba, akkor a mellékelt porvédővel takarja le. Kerülje, hogy a lencsék felületére ujjlenyomat kerüljön. 5

A Minisee részletesebb használatához kérjük olvassa el a használati útmutatóját.

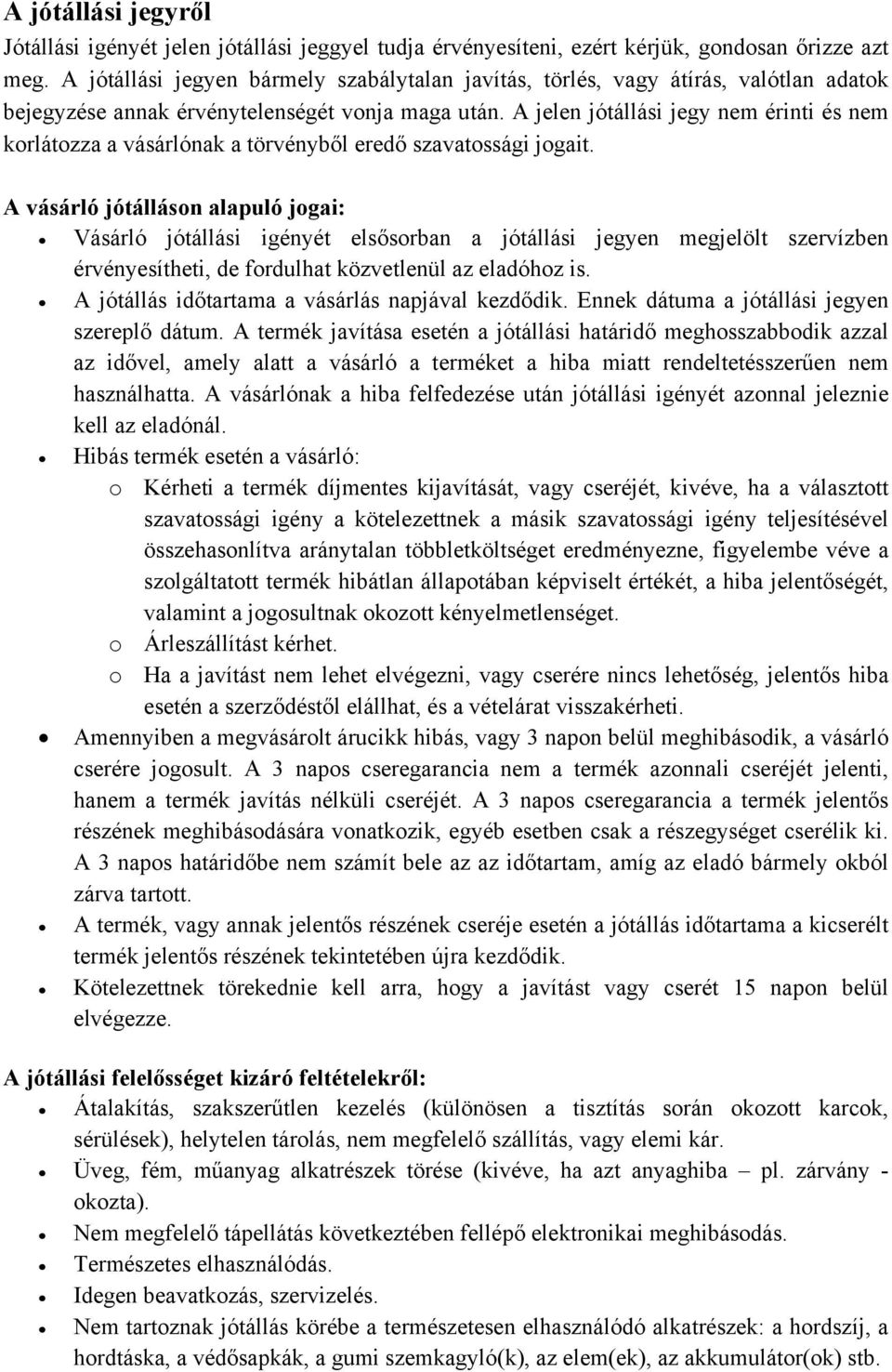

7 A jótállási jegyről Jótállási igényét jelen jótállási jeggyel tudja érvényesíteni, ezért kérjük, gondosan őrizze azt meg. A jótállási jegyen bármely szabálytalan javítás, törlés, vagy átírás, valótlan adatok bejegyzése annak érvénytelenségét vonja maga után. A jelen jótállási jegy nem érinti és nem korlátozza a vásárlónak a törvényből eredő szavatossági jogait. A vásárló jótálláson alapuló jogai: Vásárló jótállási igényét elsősorban a jótállási jegyen megjelölt szervízben érvényesítheti, de fordulhat közvetlenül az eladóhoz is. A jótállás időtartama a vásárlás napjával kezdődik. Ennek dátuma a jótállási jegyen szereplő dátum. A termék javítása esetén a jótállási határidő meghosszabbodik azzal az idővel, amely alatt a vásárló a terméket a hiba miatt rendeltetésszerűen nem használhatta. A vásárlónak a hiba felfedezése után jótállási igényét azonnal jeleznie kell az eladónál. Hibás termék esetén a vásárló: o Kérheti a termék díjmentes kijavítását, vagy cseréjét, kivéve, ha a választott szavatossági igény a kötelezettnek a másik szavatossági igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne, figyelembe véve a szolgáltatott termék hibátlan állapotában képviselt értékét, a hiba jelentőségét, valamint a jogosultnak okozott kényelmetlenséget. o Árleszállítást kérhet. o Ha a javítást nem lehet elvégezni, vagy cserére nincs lehetőség, jelentős hiba esetén a szerződéstől elállhat, és a vételárat visszakérheti. Amennyiben a megvásárolt árucikk hibás, vagy 3 napon belül meghibásodik, a vásárló cserére jogosult. A 3 napos cseregarancia nem a termék azonnali cseréjét jelenti, hanem a termék javítás nélküli cseréjét. A 3 napos cseregarancia a termék jelentős részének meghibásodására vonatkozik, egyéb esetben csak a részegységet cserélik ki. A 3 napos határidőbe nem számít bele az az időtartam, amíg az eladó bármely okból zárva tartott. A termék, vagy annak jelentős részének cseréje esetén a jótállás időtartama a kicserélt termék jelentős részének tekintetében újra kezdődik. Kötelezettnek törekednie kell arra, hogy a javítást vagy cserét 15 napon belül elvégezze. A jótállási felelősséget kizáró feltételekről: Átalakítás, szakszerűtlen kezelés (különösen a tisztítás során okozott karcok, sérülések), helytelen tárolás, nem megfelelő szállítás, vagy elemi kár. Üveg, fém, műanyag alkatrészek törése (kivéve, ha azt anyaghiba pl. zárvány - okozta). Nem megfelelő tápellátás következtében fellépő elektronikai meghibásodás. Természetes elhasználódás. Idegen beavatkozás, szervizelés. Nem tartoznak jótállás körébe a természetesen elhasználódó alkatrészek: a hordszíj, a hordtáska, a védősapkák, a gumi szemkagyló(k), az elem(ek), az akkumulátor(ok) stb.

A jelen jótállási jegy nem érinti és nem korlátozza a vásárlónak a törvényből eredő szavatossági jogait.

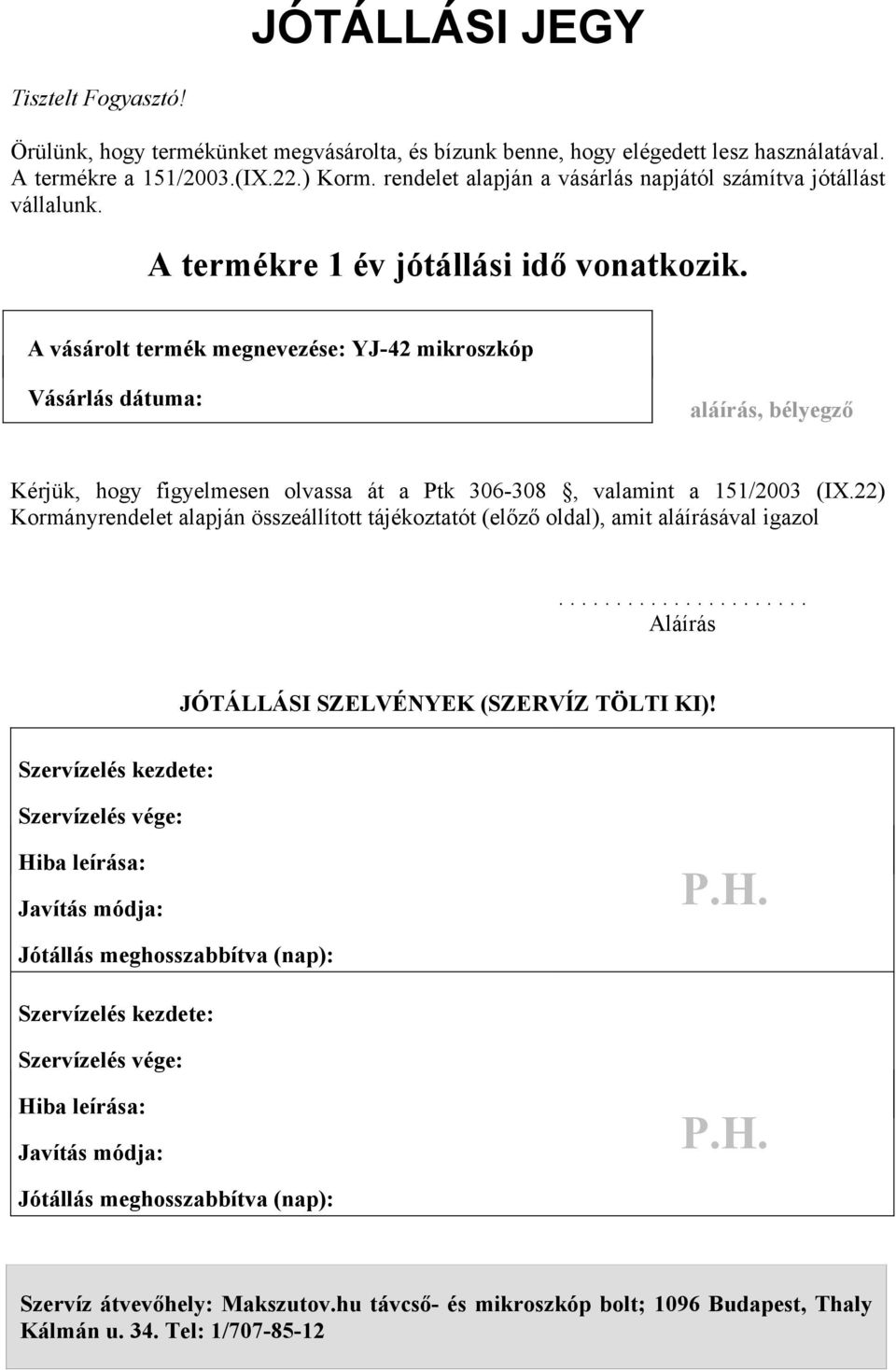

8 JÓTÁLLÁSI JEGY Tisztelt Fogyasztó! Örülünk, hogy termékünket megvásárolta, és bízunk benne, hogy elégedett lesz használatával. A termékre a 151/2003.(IX.22.) Korm. rendelet alapján a vásárlás napjától számítva jótállást vállalunk. A termékre 1 év jótállási idő vonatkozik. A vásárolt termék megnevezése: YJ-42 mikroszkóp Vásárlás dátuma: aláírás, bélyegző Kérjük, hogy figyelmesen olvassa át a Ptk , valamint a 151/2003 (IX.22) Kormányrendelet alapján összeállított tájékoztatót (előző oldal), amit aláírásával igazol Aláírás JÓTÁLLÁSI SZELVÉNYEK (SZERVÍZ TÖLTI KI)! Szervízelés kezdete: Szervízelés vége: Hiba leírása: Javítás módja: P.H. Jótállás meghosszabbítva (nap): Szervízelés kezdete: Szervízelés vége: Hiba leírása: Javítás módja: P.H. Jótállás meghosszabbítva (nap): Szervíz átvevőhely: Makszutov.hu távcső- és mikroszkóp bolt; 1096 Budapest, Thaly Kálmán u. 34. Tel: 1/

A vásárolt termék megnevezése: YJ-42 mikroszkóp Vásárlás dátuma: aláírás, bélyegző Kérjük, hogy figyelmesen olvassa át a Ptk 306-308, valamint a 151/2003 (IX.
