1 Gothard Jenő röntgencsövei és röntgenfelvételei Vincze Ildikó ELTE Gothard Asztrofizikai Obszervatórium és Multidiszciplináris Kutatóközpont, Szombathely, HUNGARY Bevezetés A XIX. század vége rendkívül termékeny volt a természettudományos felfedezések tekintetében. Új tudományágak alakultak ki, amelyek a XX. század új világképének megformálásához vezettek. Gothard Jenő 1881-ben, 24 éves korában, a Szombathely melletti kis faluban Herényben megalapította a "Herényi Astrophysikai Observatórium"-ot, ahol főleg a csillagászat új ágával, az asztrofizikával foglalkozott. Gothard nagy érdeklődéssel követte a századvég minden új tudományos felfedezését, és azokat kutatómunkájában is alkalmazta. A röntgenfotográfia magyarországi kezdeteiről kevés tárgyi emlék maradt. A nagy horderejű tudományos felfedezés hazai alkalmazásának eredeti és felbecsülhetetlen értékű tudománytörténeti dokumentumainak számítanak Gothard Jenő röntgenfelvételei és a felvételekhez használt klasszikus, hidegkatódos röntgencsövek, amelyeket az Eötvös Loránd Tudományegyetem Gothard Asztrofizikai Obszervatóriumának archívumában őriznek. Röntgen felfedezése és magyarországi visszhangja november 8-án Wilhelm Konrad Röntgen ( ) katódsugarakkal való kísérletezés közben észrevette, hogy amint a katódsugárcsövet egy vékony fekete papírral teljesen befedte, a laboratóriumban elhelyezett, bárium-platinacianiddal bevont (fluoreszkáló) ernyő világított. Ha a nagyfeszültséget kikapcsolta a fluoreszkálás megszűnt, az áramot visszakapcsolva az ernyő ismét világítani kezdett. A jelenség annyira fellelkesítette, hogy a katódsugarakkal való kísérleteit ez irányban folytatta. A felesége kezéről készített "árnyképen" láthatóvá váltak a kéz csontjai és az ujján viselt gyűrű körvonalai. Ez volt az első "röntgenogram". Az "x-sugárról" szóló értekezését Röntgen december 28-án nyújtotta be. Dolgozatának különnyomatait, mellékelve az általa készített felvételek kópiáit, január elején újévi üdvözletként küldte tudóstársainak. A századforduló neves szakemberei azonnal felismerték a felfedezés jelentőségét, és akinek módjában állt, haladéktalanul elvégezte a kísérletet. Az elsők között voltak a magyar tudósok és tudós-tanárok. Wartha Vincze a Természettudományi Közlöny januári számában számolt be "A Röntgen-féle új fajta fotográfiák- 127

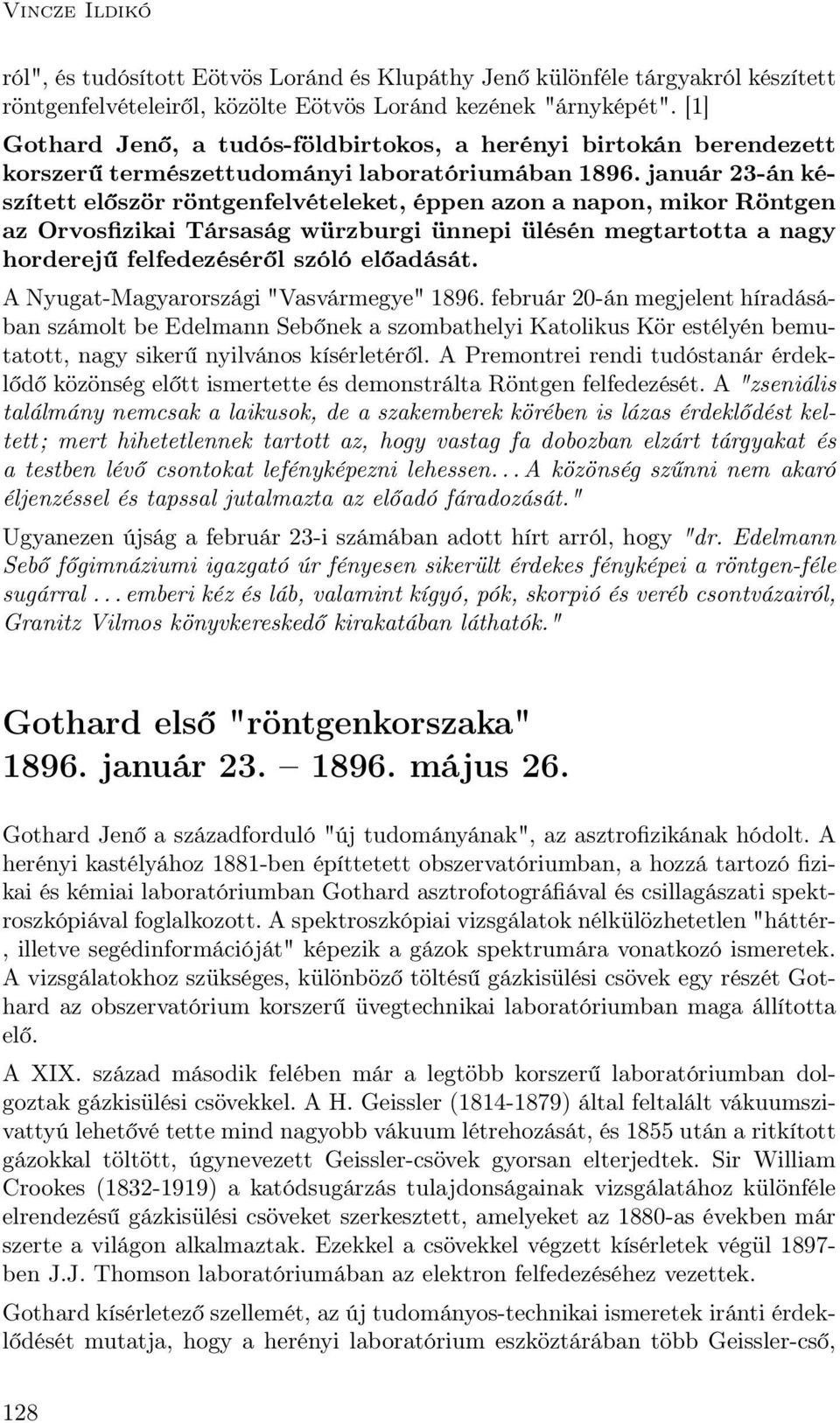

2 Vincze Ildikó ról", és tudósított Eötvös Loránd és Klupáthy Jenő különféle tárgyakról készített röntgenfelvételeiről, közölte Eötvös Loránd kezének "árnyképét". [1] Gothard Jenő, a tudós-földbirtokos, a herényi birtokán berendezett korszerű természettudományi laboratóriumában január 23-án készített először röntgenfelvételeket, éppen azon a napon, mikor Röntgen az Orvosfizikai Társaság würzburgi ünnepi ülésén megtartotta a nagy horderejű felfedezéséről szóló előadását. A Nyugat-Magyarországi "Vasvármegye" február 20-án megjelent híradásában számolt be Edelmann Sebőnek a szombathelyi Katolikus Kör estélyén bemutatott, nagy sikerű nyilvános kísérletéről. A Premontrei rendi tudóstanár érdeklődő közönség előtt ismertette és demonstrálta Röntgen felfedezését. A "zseniális találmány nemcsak a laikusok, de a szakemberek körében is lázas érdeklődést keltett; mert hihetetlennek tartott az, hogy vastag fa dobozban elzárt tárgyakat és a testben lévő csontokat lefényképezni lehessen... A közönség szűnni nem akaró éljenzéssel és tapssal jutalmazta az előadó fáradozását." Ugyanezen újság a február 23-i számában adott hírt arról, hogy "dr. Edelmann Sebő főgimnáziumi igazgató úr fényesen sikerült érdekes fényképei a röntgen-féle sugárral... emberi kéz és láb, valamint kígyó, pók, skorpió és veréb csontvázairól, Granitz Vilmos könyvkereskedő kirakatában láthatók." Gothard első "röntgenkorszaka" január május 26. Gothard Jenő a századforduló "új tudományának", az asztrofizikának hódolt. A herényi kastélyához 1881-ben építtetett obszervatóriumban, a hozzá tartozó fizikai és kémiai laboratóriumban Gothard asztrofotográfiával és csillagászati spektroszkópiával foglalkozott. A spektroszkópiai vizsgálatok nélkülözhetetlen "háttér-, illetve segédinformációját" képezik a gázok spektrumára vonatkozó ismeretek. A vizsgálatokhoz szükséges, különböző töltésű gázkisülési csövek egy részét Gothard az obszervatórium korszerű üvegtechnikai laboratóriumban maga állította elő. A XIX. század második felében már a legtöbb korszerű laboratóriumban dolgoztak gázkisülési csövekkel. A H. Geissler ( ) által feltalált vákuumszivattyú lehetővé tette mind nagyobb vákuum létrehozását, és 1855 után a ritkított gázokkal töltött, úgynevezett Geissler-csövek gyorsan elterjedtek. Sir William Crookes ( ) a katódsugárzás tulajdonságainak vizsgálatához különféle elrendezésű gázkisülési csöveket szerkesztett, amelyeket az 1880-as években már szerte a világon alkalmaztak. Ezekkel a csövekkel végzett kísérletek végül ben J.J. Thomson laboratóriumában az elektron felfedezéséhez vezettek. Gothard kísérletező szellemét, az új tudományos-technikai ismeretek iránti érdeklődését mutatja, hogy a herényi laboratórium eszköztárában több Geissler-cső, 128

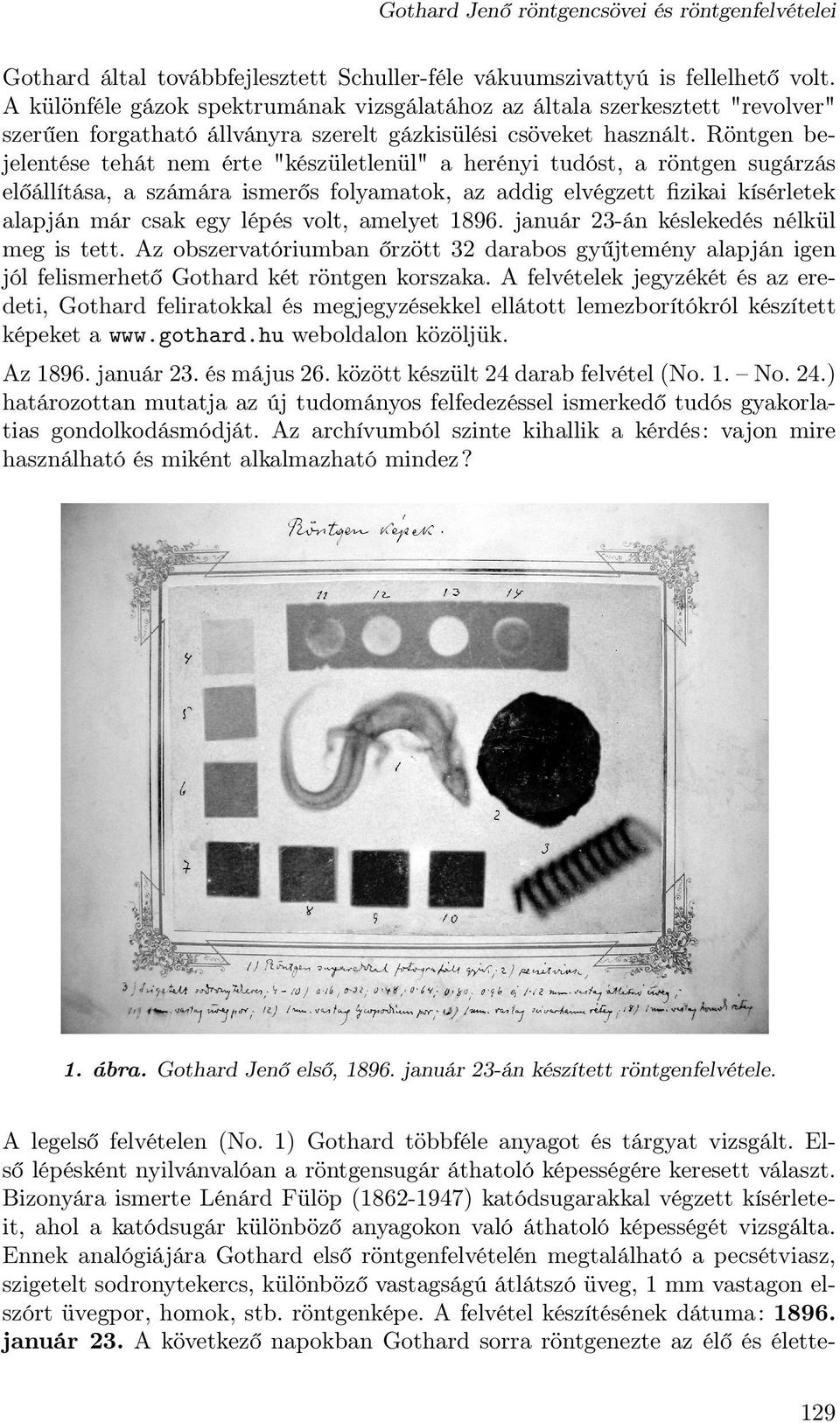

3 Gothard Jenő röntgencsövei és röntgenfelvételei Gothard által továbbfejlesztett Schuller-féle vákuumszivattyú is fellelhető volt. A különféle gázok spektrumának vizsgálatához az általa szerkesztett "revolver" szerűen forgatható állványra szerelt gázkisülési csöveket használt. Röntgen bejelentése tehát nem érte "készületlenül" a herényi tudóst, a röntgen sugárzás előállítása, a számára ismerős folyamatok, az addig elvégzett fizikai kísérletek alapján már csak egy lépés volt, amelyet január 23-án késlekedés nélkül meg is tett. Az obszervatóriumban őrzött 32 darabos gyűjtemény alapján igen jól felismerhető Gothard két röntgen korszaka. A felvételek jegyzékét és az eredeti, Gothard feliratokkal és megjegyzésekkel ellátott lemezborítókról készített képeket a weboldalon közöljük. Az január 23. és május 26. között készült 24 darab felvétel (No. 1. No. 24.) határozottan mutatja az új tudományos felfedezéssel ismerkedő tudós gyakorlatias gondolkodásmódját. Az archívumból szinte kihallik a kérdés: vajon mire használható és miként alkalmazható mindez? 1. ábra. Gothard Jenő első, január 23-án készített röntgenfelvétele. A legelső felvételen (No. 1) Gothard többféle anyagot és tárgyat vizsgált. Első lépésként nyilvánvalóan a röntgensugár áthatoló képességére keresett választ. Bizonyára ismerte Lénárd Fülöp ( ) katódsugarakkal végzett kísérleteit, ahol a katódsugár különböző anyagokon való áthatoló képességét vizsgálta. Ennek analógiájára Gothard első röntgenfelvételén megtalálható a pecsétviasz, szigetelt sodronytekercs, különböző vastagságú átlátszó üveg, 1 mm vastagon elszórt üvegpor, homok, stb. röntgenképe. A felvétel készítésének dátuma: január 23. A következő napokban Gothard sorra röntgenezte az élő és élette- 129

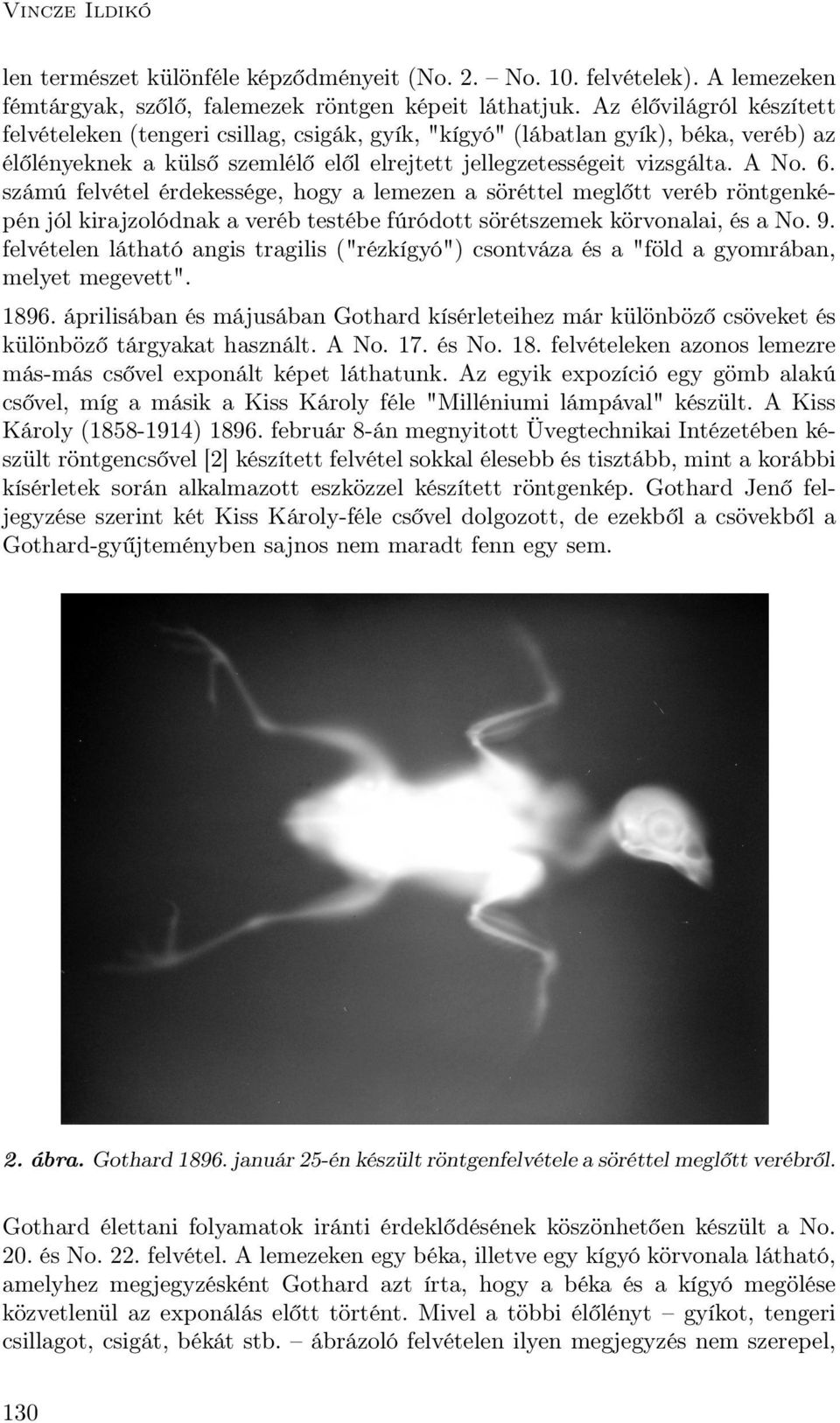

4 Vincze Ildikó len természet különféle képződményeit (No. 2. No. 10. felvételek). A lemezeken fémtárgyak, szőlő, falemezek röntgen képeit láthatjuk. Az élővilágról készített felvételeken (tengeri csillag, csigák, gyík, "kígyó" (lábatlan gyík), béka, veréb) az élőlényeknek a külső szemlélő elől elrejtett jellegzetességeit vizsgálta. A No. 6. számú felvétel érdekessége, hogy a lemezen a söréttel meglőtt veréb röntgenképén jól kirajzolódnak a veréb testébe fúródott sörétszemek körvonalai, és a No. 9. felvételen látható angis tragilis ("rézkígyó") csontváza és a "föld a gyomrában, melyet megevett" áprilisában és májusában Gothard kísérleteihez már különböző csöveket és különböző tárgyakat használt. A No. 17. és No. 18. felvételeken azonos lemezre más-más csővel exponált képet láthatunk. Az egyik expozíció egy gömb alakú csővel, míg a másik a Kiss Károly féle "Milléniumi lámpával" készült. A Kiss Károly ( ) február 8-án megnyitott Üvegtechnikai Intézetében készült röntgencsővel [2] készített felvétel sokkal élesebb és tisztább, mint a korábbi kísérletek során alkalmazott eszközzel készített röntgenkép. Gothard Jenő feljegyzése szerint két Kiss Károly-féle csővel dolgozott, de ezekből a csövekből a Gothard-gyűjteményben sajnos nem maradt fenn egy sem. 2. ábra. Gothard január 25-én készült röntgenfelvétele a söréttel meglőtt verébről. Gothard élettani folyamatok iránti érdeklődésének köszönhetően készült a No. 20. és No. 22. felvétel. A lemezeken egy béka, illetve egy kígyó körvonala látható, amelyhez megjegyzésként Gothard azt írta, hogy a béka és a kígyó megölése közvetlenül az exponálás előtt történt. Mivel a többi élőlényt gyíkot, tengeri csillagot, csigát, békát stb. ábrázoló felvételen ilyen megjegyzés nem szerepel, 130

5 Gothard Jenő röntgencsövei és röntgenfelvételei nyilvánvalóan a röntgensugaraknak a más-más élettani állapotban tapasztalható viselkedését akarta lemérni. 3. ábra május 14-én készített összehasonlító felvétel (No. 18.) Az "O" egy gömb alakú csővel, a "3" pedig a Kiss Károly "Milléniumi lámpájával" exponált felvételt jelzi. Gothard Jenő első "röntgenperiódusának" utolsó felvételét (No. 24. lemez) május 26-án "atyai" barátjának, a csillagászati kutatásaihoz indíttatást, sok segítséget és tanácsot nyújtó idősebb kollégájának, Konkoly Thege Miklósnak a bal kezéről készítette. A századforduló éveiben Gothard idejének nagy részét az ikervári vízerőművel kapcsolatos tevékenység foglalta le. A röntgensugárzással való kísérleteihez csak később, 1905-ben tért vissza. Közjáték 1898 A röntgensugarak felfedezése volt talán az alapkutatások történelmének egyetlen olyan felfedezése, amelyet csaknem azonnali gyakorlati hasznosítás követett december 28-án Gustav Kaiser Bécsben elkészítette az első orvosi indíttatású röntgenfelvételt. Már a felfedezés publikálását követő hónapban, január 20-án Angliában egy törött kar csontjait röntgensugarakkal végzett vizsgálat segítségével illesztettek össze. A Szombathelyi Újság, május 15-i számának 6. oldalán megjelent tudósítás Gothard Jenő orvosi célú felvételéről ad hírt. 131

6 Vincze Ildikó "Fotografálás Röntgen-sugarakkal. A mult napok egyikén Gotthard Jenő herényi laboratóriumában sikeres fotografálást végeztek Röntgen sugarak segélyével. Dr. Schaffer Imre szent-gotthárdi ügyvéd karját tették vizsgálódás tárgyává, melybe a mult év december 3-án tartott körvadászat alkalmával, a szomszédjának szerencsétlenül elsült fegyveréből egy egész lövedék srét-tartalma belefuródott. A szerencsétlenül járt uri ember még mindig szenved a veszedelmes lőseb következtében. Azért most a kart a Röntgen-féle sugarakkal lefényképezték, hogy meglássák, ha van-e még a karban srét. A kisérlet sikerült. Még több szem srét van a karban, a melyek mindegyike a képen tisztán látható." A röntgenfelvételek második sorozata április 29. és május 3. között rendezték meg az első nemzetközi Röntgenkongresszust Berlinben. A hazai szaklapokban több magyar résztvevő számolt be az ott elhangzott eredményekről. A berlini kongresszuson a röntgensugarak gyakorlati használata mellett szóltak azok ártalmas voltáról is. Ekkorra már felismerték, hogy úgy a beteget, mint a vizsgálót óvni kell a felesleges sugaraktól. Ezért a kongresszust kísérő kiállításon már megjelentek a védelmi eszközök is: bemutatták az ólomgumiból készült félgömb alakú, a röntgencsőre illeszthető védőket, amelyek csak egy ablakon keresztül bocsátják át a röntgensugarakat. Ilyen ólomgumiból készült védő eszköz darabjai ma is megtalálható a Gothardhagyatékban. 4. ábra. Gothard jobb kezének röntgenképe. A felvétel június 22-én készült. 132

7 Gothard Jenő röntgencsövei és röntgenfelvételei A herényi laboratóriumban készült röntgenfelvételek második sorozata (No. 25. No. 32.) a berlini kongresszust követően, júniusából származik, és a felvételek a röntgenfotográfia technikájára összpontosító, tanulmányjellegű kísérleteket dokumentálják. A június én készült felvételek kizárólag már csak élőlényekről készültek, és a hozzájuk tartozó megjegyzések tanúsága szerint az orvosi célú röntgenfotográfia technikai kérdéseinek tanulmányozását szolgálták. Míg az ban készült felvételekhez tartozó megjegyzéseiben Gothard a felvételek tárgyairól ír, addig az 1905-ös sorozatnál a megjegyzések technikai jellegűek. A röntgenfelvételekhez használt fotótechnika 1896-ban Gothard röntgenfotográfiáit a Schleussner-féle, még a hagyományos fotográfia számára készített, üveglemezre felvitt emulzióra rögzítette. Carl Schleussner csak később, szeptemberében készített speciális, a röntgenfotográfia célját szolgáló fotólemezeket. Gothard "második röntgenkorszakában", az ben készült felvételeknél már speciális Schattera-Röntgen emulziót használt. A herényi röntgenfelvételek expozíciós ideje a fejlődő technikának és a kísérletező Gothard tapasztalatának növekedésével csökkent. Az első, januári felvételek 1 órás, 70 perces expozíciós ideje után az áprilisiak már általában csak 5 perces expozícióval készültek. Gothard "első röntgenkorszakának" végén már a leghosszabb felvételek is csak 10 percesek voltak. Az 1905-ből származó felvételek expozíciós ideje a fejlettebb technikának és a speciális emulziónak köszönhetően tovább csökkent, és a röntgenképek már nagyságrenddel rövidebb, 10-40, illetve 60 másodperces, expozíciós idővel készültek. A röntgenkísérletek eszközei B. Donath 1899-ben Berlinben megjelent könyve szerint a röntgenfelvételekhez 3 dolog szükséges: áramforrás, szikrainduktor és vákuumcső. Gothard mind a hárommal rendelkezett. Az eszközök egy része sértetlenül fennmaradt, és ma is megtalálható az ELTE Gothard Obszervatóriumban őrzött (és kiállított) hagyatékban. A tudományos korszellemnek megfelelően kísérletei során Gothard is dolgozott Crookes-féle katódsugárcsővel, amelyet közvetlenül Crookes találmányának publikálása után, 1881-ben vásárolt. Gothard Sándor március 21-én megjelent írása [3] szerint a herényi laboratóriumban az első felvételek egy 15 éves Crookesféle katódsugárcsővel készültek. A későbbi felvételek élesebb kontúrjai azonban azt sugallják, hogy Gothard hamarosan röntgencsöveket is beszerzett. Az 1896-os első kísérletekhez a Magyar Tudományos Akadémiától ajándékba kapott, 30 cm-es szikraközzel rendelkező, Ruhmkorff-szikrainduktort használták. Az eszközt a chemnitzi Max Kohl cégtől szerezték be, az ára kb márka 133

8 Vincze Ildikó volt. A későbbi kísérletekhez 1905-ben beszerzett nagyteljesítményű szikrainduktor szintén Max Kohl chemnitzi gyárából származik, amely működőképes állapotban van kiállítva az ELTE Gothard Asztrofizikai Obszervatóriumában installált Gothard Tudomány- és Technikatörténeti Állandó Kiállításon. Áramforrásként akkumulátorokat használtak, 1896-ban higanyos megszakítóval, majd 1905-ben Wehnelt-féle megszakítóval. A Gothard Obszervatóriumban található vákuumcsövek A Gothard-hagyatékban 8 darab vákuumcső található: egy katódsugárcső, három Gundelach-, egy Müller-, egy AEG-, egy RGS- és egy Dessauer-gyártmányú cső. [4] Ezek az eszközök közvetlenül a Röntgen felfedezését követő időkből származnak. A csövek mindegyikén fellelhetők a használat jelei: az elszíneződött katód és a megolvadt antikatód. Gothard röntgenfelvételeinek időpontjait tekintve feltételezhető, hogy a csövek 1896 és 1905 között, a gyártásuk megkezdése után nem sokkal kerülhettek a herényi obszervatóriumba. Crookes-féle katódsugárcső A 0,01-0,001 Hgmm nyomású vákuumcsőbe forrasztott elektródákra bocsátott nagyfeszültségű áram hatására a katódból elektronok (katódsugárzás) repülnek ki. Az egyenes vonalban terjedő elektronnyaláb az üvegfalába való ütközéskor röntgensugárzás keletkezik. Gothard Jenő az első röntgen felvételeit Crookes-féle csővel készítette. Primitív röntgencsövek A klasszikus hidegkatódos röntgencsövek gyártását Röntgen 2. közleményének megjelenése után (1896. március 3.) kezdték, így néhány hónapon belül már az addig "módosított" (antikatóddal ellátott) katódsugárcsövek helyett a röntgensugarak előállítására alkalmasabb fókuszcsöveket gyártottak. A röntgensugarak minél hatékonyabb előállítására még egy elektródát forrasztottak a vákuumcsőbe, az antikatódot, amelynek kivezetését az anóddal kötötték össze. A katód felülete ezekben a csövekben már nem sík volt, hanem homorú alumínium gömbfelület, amely egy üvegnyak végén helyezkedett el. Az antikatód alumínium rúdon a cső tengelyével 45 fokos szöget bezáró platinalemez. Az elektronok becsapódása az antikatódban hozza létre a röntgensugarakat. Ezeket a csöveket 1897-től gyártották különböző cégek, és 1920-as évekig az izzókatódos röntgencsövek elterjedéséig használták. Két ilyen cső található a gyűjteményben. Mindkettő német, a 2. számú cső AEG (Allgemeine Elektrizitäts Gesellschaft, Berlin) a 3. számú cső RGS (Reiniger, Gebbert & Schall, Erlangen) gyártmányú, sorozatszámmal is ellátva. 134

9 Gothard Jenő röntgencsövei és röntgenfelvételei Az elektronok becsapódásakor az antikatód felmelegszik, és akár meg is olvadhat. A lecseppenő fém az üveget szétrobbanhatja, ami például Gothard Jenő 11. felvételénél meg is történt. A kezdeti csöveknél nem volt hűtés, így csak rövid idejű használatra, kis terhelésre voltak alkalmasak. 5. ábra. Univerzális Müller-röntgencső toldalékcsővel, sorozatszáma Nehezített antikatóddal (léghűtés) és a toldalékcsőben elhelyezett "keményítő-lágyítóval" készült, 1899-től gyártották. Gundelach-féle röntgencsövek Emil Gundelach (Gehlberg, Thüringia) eredetileg üvegfúvó volt, majd röviddel Röntgen felfedezése után fiaival (Eugen és Max) együtt alapította gyárát, amely 1920-ig folyamatosan szabadalmaztatott, gyártott és forgalmazott egyre jobb röntgencsöveket. A hőkapacitás megfelelő növelését 1899-ben a Gundelach cég vezette be a "Patent Röhre" csöveknél, amelyeket mintegy 15 évig használtak változatlan felépítésben. A későbbi modellek egyre nagyobb hőkapacitással készültek, ami nagyobb feszültséget és rövidebb expozíciós időt eredményezett. Egy kezdetben jól dolgozó cső rövid idő után rossz képet alkotott, mert a cső lágyult (nagyobb lett a belső nyomás) vagy keményedett (kisebb légnyomás). A cső 135

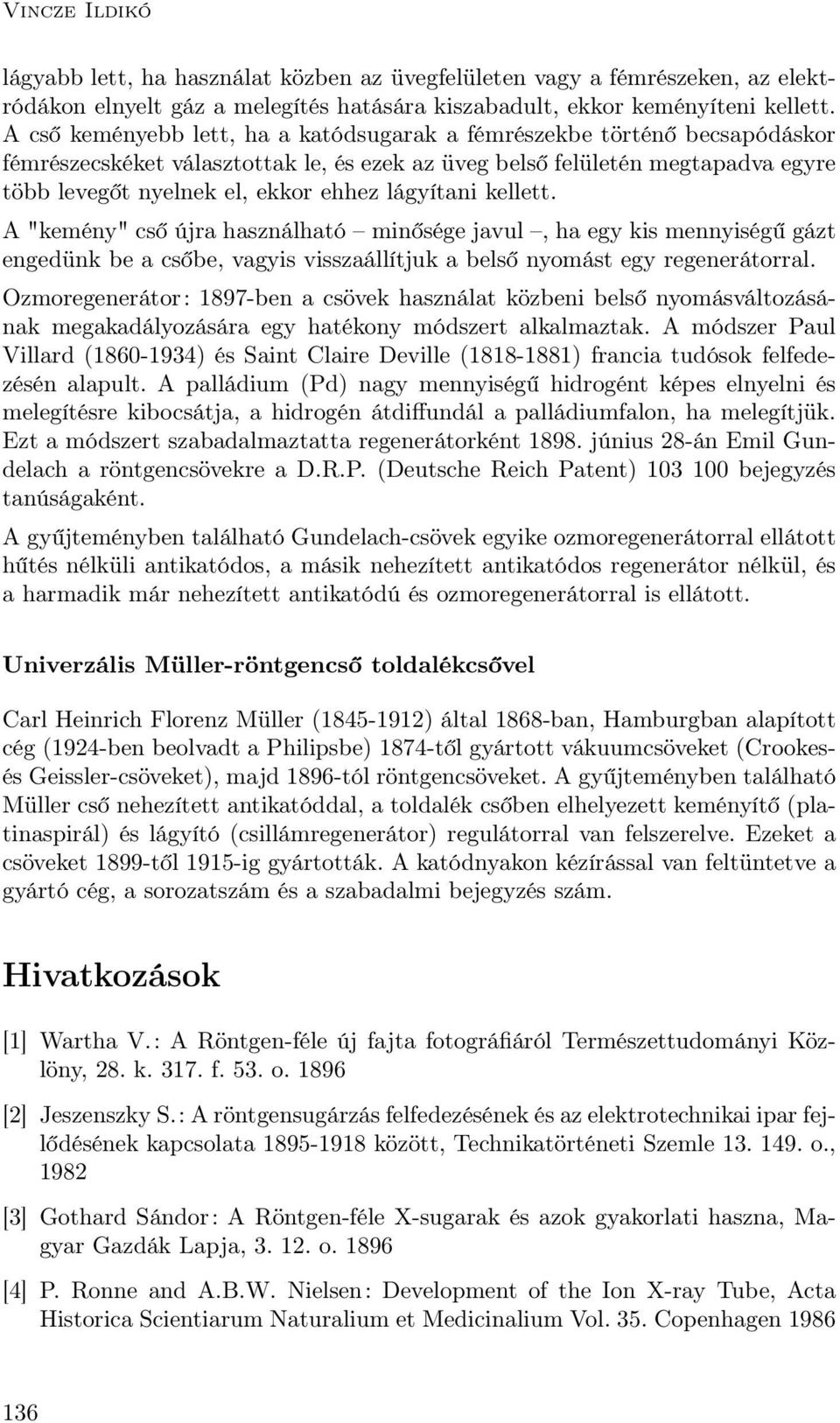

10 Vincze Ildikó lágyabb lett, ha használat közben az üvegfelületen vagy a fémrészeken, az elektródákon elnyelt gáz a melegítés hatására kiszabadult, ekkor keményíteni kellett. A cső keményebb lett, ha a katódsugarak a fémrészekbe történő becsapódáskor fémrészecskéket választottak le, és ezek az üveg belső felületén megtapadva egyre több levegőt nyelnek el, ekkor ehhez lágyítani kellett. A "kemény" cső újra használható minősége javul, ha egy kis mennyiségű gázt engedünk be a csőbe, vagyis visszaállítjuk a belső nyomást egy regenerátorral. Ozmoregenerátor: 1897-ben a csövek használat közbeni belső nyomásváltozásának megakadályozására egy hatékony módszert alkalmaztak. A módszer Paul Villard ( ) és Saint Claire Deville ( ) francia tudósok felfedezésén alapult. A palládium (Pd) nagy mennyiségű hidrogént képes elnyelni és melegítésre kibocsátja, a hidrogén átdiffundál a palládiumfalon, ha melegítjük. Ezt a módszert szabadalmaztatta regenerátorként június 28-án Emil Gundelach a röntgencsövekre a D.R.P. (Deutsche Reich Patent) bejegyzés tanúságaként. A gyűjteményben található Gundelach-csövek egyike ozmoregenerátorral ellátott hűtés nélküli antikatódos, a másik nehezített antikatódos regenerátor nélkül, és a harmadik már nehezített antikatódú és ozmoregenerátorral is ellátott. Univerzális Müller-röntgencső toldalékcsővel Carl Heinrich Florenz Müller ( ) által 1868-ban, Hamburgban alapított cég (1924-ben beolvadt a Philipsbe) 1874-től gyártott vákuumcsöveket (Crookesés Geissler-csöveket), majd 1896-tól röntgencsöveket. A gyűjteményben található Müller cső nehezített antikatóddal, a toldalék csőben elhelyezett keményítő (platinaspirál) és lágyító (csillámregenerátor) regulátorral van felszerelve. Ezeket a csöveket 1899-től 1915-ig gyártották. A katódnyakon kézírással van feltüntetve a gyártó cég, a sorozatszám és a szabadalmi bejegyzés szám. Hivatkozások [1] Wartha V.: A Röntgen-féle új fajta fotográfiáról Természettudományi Közlöny, 28. k f. 53. o [2] Jeszenszky S.: A röntgensugárzás felfedezésének és az elektrotechnikai ipar fejlődésének kapcsolata között, Technikatörténeti Szemle o., 1982 [3] Gothard Sándor: A Röntgen-féle X-sugarak és azok gyakorlati haszna, Magyar Gazdák Lapja, o [4] P. Ronne and A.B.W. Nielsen: Development of the Ion X-ray Tube, Acta Historica Scientiarum Naturalium et Medicinalium Vol. 35. Copenhagen
