1 FUSING kemence HF15 Fusing kemence Kemence 1 év teljes körű garanciával fusing@fusing.hu

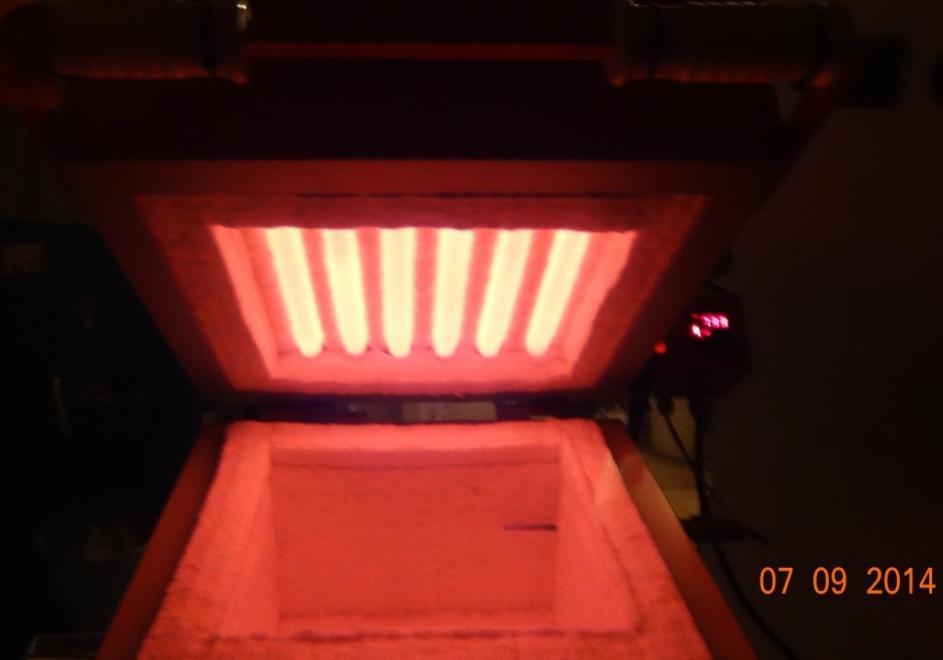

2 Kemence leírása Az elektromos fusing kemence alkalmas: fusing technikára, dekorfesték kiégetésére, apróbb agyagfigurák kiégetésére üveg és kerámia matrica beégetésére. A kemence 230 V hálózati feszültségről működik. 2200Watt A kemence mobilizálható. Maximális üzemi hőmérséklet: 950 Celsius. A kemencéhez 16 A es kismegszakító szükséges. A kemence önhordó fém vázszerkezetű, hőálló festékkel kezelt lemezszekrény. A kemence belső hasznos mérete: 220 mm magas, 290 mm széles és 290 mm mély. Űrtartalom 18 liter. Szellőzőcső, mely alkalmas az olvasztás fokának megfigyelésére is. Programozható szabályozóval Ft.

3

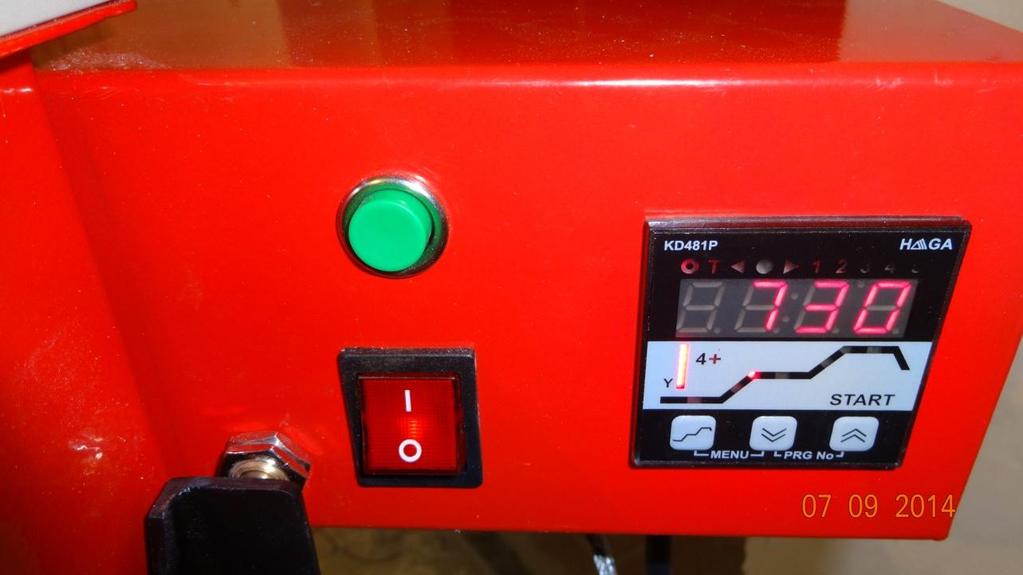

4 Több funkcióra programozható nyomógomb Alapesetben program továbbléptetés Ajtókapcsoló Programszabályozó Működtetés kapcsoló

5

6 Dekorfesték kiégetése HERAEUS cég dekorfestékei porcelánra, kerámiára valamint üvegre.. Dekorfestékek porcelánra illetve kerámiára: H 64 mázfeletti fokozott ellenálló képességű festékek (Égetés: C ) H 58 mázalatti majolika festékek ( 920- C) H 55 mázfeletti ólommentes metálfestékek ( C) Dekorfestékek üvegre (fedő és transzparens festékek) H 32 univerzális fedő festékek ( C ) H 14 fedő festékek ( C ) H 31 transzparens festékek ( C) 8

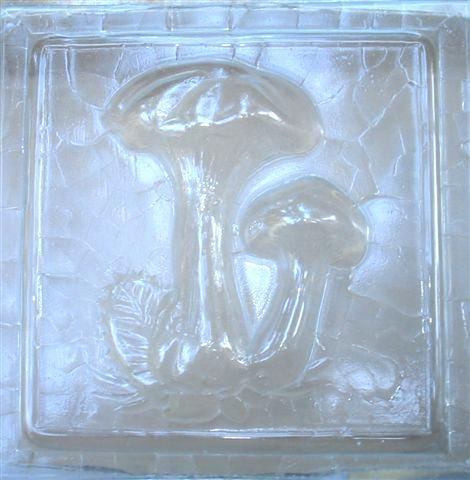

7 Fusing rogyasztás,- dekorégetés, - üveghajlítás Fusing Üveghajlítás Fusing ékszer Fusing és rogyasztás Rogyasztás formára 7

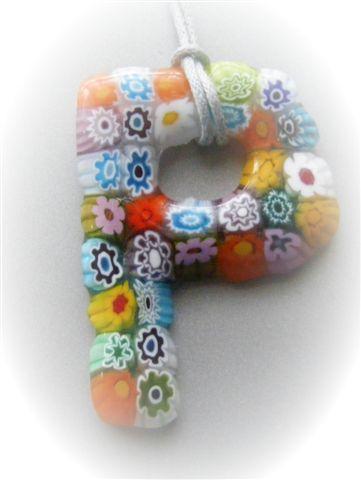

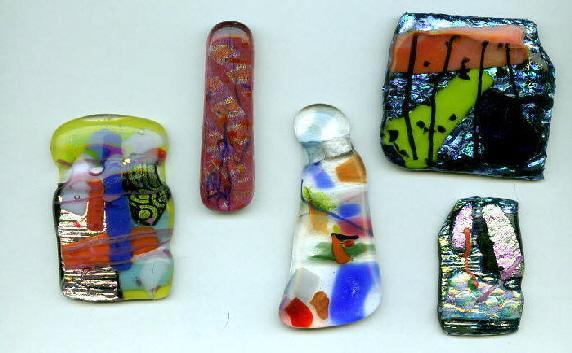

8 Fusing üvegékszer készítése. Fusing ékszer

9 Garancia: kemencére 1 év, műszerre 1 év. A garancia a gyártó telephelyén érvényesíthető. Érintésvédelem: F I G Y E L E M! A KEMENCE I. ÉRINTÉSVÉDELMI OSZTÁLYÚ KÉSZÜLÉK. KIZÁRÓLAG VÉDŐVEZETŐVEL ELLÁTOTT HÁLÓZATI ALJZATBA CSATLAKOZTASSUK AZ ELEKTROMOS KEMENCÉT. Fontos! Csatlakozás előtt a konnektor aljzat védővezető folytonosságát feltétlenül villamos szakemberrel ellenőriztetni kell!

10 FONTOS! A hőérzékelőt hagyjuk szabadon! A tetőt csak minimális ideig nyissuk ki felső hőmérsékleten. Bármilyen rendellenesség esetén kapcsoljuk le a kemencét, majd válasszuk le a hálózatról. A kemencét csak szakember javíthatja. H obbytechnika ,

11 Kezelés Figyelem! A kemence csak állandó felügyelet mellett használható. Gyermekek a kemencét egyedül nem használhatják. Célszerű a kemence elé gumi lábtörlőt helyezni. Amennyiben a kemence szabadban van elhelyezve, esős, párás időben tilos használni! Védőkesztyű használata ajánlott. Kemence kezelése: Nedves, párás helyen tárolt kemencét felfűtés előtt ki kell szárítani, majd fokozatosan szabad csak felfűteni. A kemence ajtaját hőfokon - csak rövid ideig szabad felemelni. Kisebb hajszálrepedések a kemencetérben a kemence működését nem befolyásolják. Szükség esetén a az ajtó forgó pontjait olajozni. A szellőző cső dugóját csak kesztyűvel szabad megfogni.

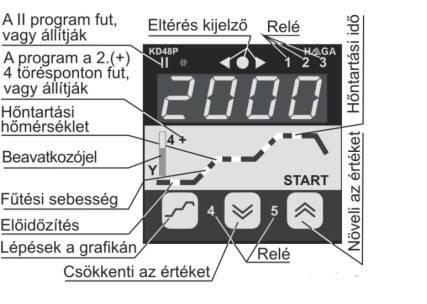

12 KD481P programszabályozó kezelése A készülék grafikus program jelzőjén nem világít zöld lámpa (LED), akkor alapállapotban van a szabályozó. Alapállapotban a gombot röviden lenyomva mutatja a készülék állapotát, On vagy OFF, ha 3 sec nyomva tartjuk, akkor átkapcsol és villogással jelzi az új állapotot. A programfutás így indítható és leállítható. Kétprogramos kivitel esetén On-0 vagy On-1 látható, szám a program sorszámát mutatja. Több programos típus esetén On.XX piros kijelzőn látható, ahol a szám (XX) az indítani kívánt vagy már futó program sorszáma. Az indítani kívánt program szám a gombok együttes lenyomásával hívható elő, ha ezt az opciót megrendelték. A program sorszáma a és gombokkal állítható no.xx a no. rövidítés mögött. Kétprogramos kivitel esetén tartós nyomva tartásával választhatunk az P--0 és az P--1 program között. A program futása közben az kívánt hőmérséklet vagy az eltelt vagy hátralévő idő a gomb lenyomásával hívható elő. Idő esetén XX:XX, míg hőmérséklet értéknél XXXX számot látunk a kijelzőn. Az érvényes állapotot egy rövidítéssel jelzi: run : fűtési meredekség run- : hűtési meredekség, FrEE : a kívánt érték (sarok pont) elérésére várakozik. Program írása A gomb lenyomásával belépünk a programozási üzemmódba, a grafikus kijelzőn az éppen állított program szegmens zöld lámpája (LED) villog. Figyelem programfutás közben is ellenőrizhető, állítható a program, ebben az esetben a piros lámpák (LED) is világítanak a grafikus kijelzőn, és a kiválasztott program lépés zöld lámpája villog. A képen látszik, a program három fajta szakaszból áll, a következő szakaszra mindig a gomb lenyomásával léphetünk. A kiválasztott szakasz értékét az és a változtathatjuk. A gombok tartós nyomva tartásával egyre gyorsuló iramban állíthatjuk a felső piros kijelzőn lévő értéket, a végén már 50, 100 lépdel, az állítás közben erre figyeljen. Ferde szakasz, meredekség. Itt megadhatjuk, milyen sebességgel érje le a beállított hőmérsékletet. A kijelzőn XXX X számot látunk, ahol a felső pötty, csak egy jelzés, hogy meredekséget állítunk. Pl.: 8 0 azt jelenti egy óra alatt 80 C fokkal emeli a kívánt hőmérsékletet a berendezésben. A szabályozó hűtésre is programozható, ez esetben negatív számot kell állítani. Lefelé állítva a számértéket két rövidítés állítható ( 2, 1, FrEE, End, - 2 ) FrEE: ez kikapcsolja a meredekség állítást és a berendezés maximális sebességével éri el a beállított hőntartási hőmérséklet. End: kikapcsolja a szabályozót és leállítja a program futását. Sarok pont, a hőntartási hőmérséklet, látható számérték XXXX. Pl.: 250 jelentése 250 C fok elérése után átlép a hőntartásba a szabályozó. Egyenes szakasz, hőntartási idő, a kijelzőn XX:XX látható. Pl.: 10:40 jelentése 10 óra 40 percig tartja beállított hőmérsékleten (előző sarok pont) a berendezést. Az időzítés letelte után átlép a következő szakaszra. 0. egyenes szakasz, az előidőzítés, az itt beállított XX:XX idővel később indul a program futása, amíg ez az időzítő nem jár le, addig nem fűti a berendezést. Pl.: így késleltethető a kemence indítása arra az időre, amikor kedvezőbb áru az energia, de már nem vagyunk a szabályozó mellett. Utolsó szakasz után, a szabályozó leállítja a programfutását és kikapcsolja a szabályozást HAGA Automatika Kft info@hagamat.hu

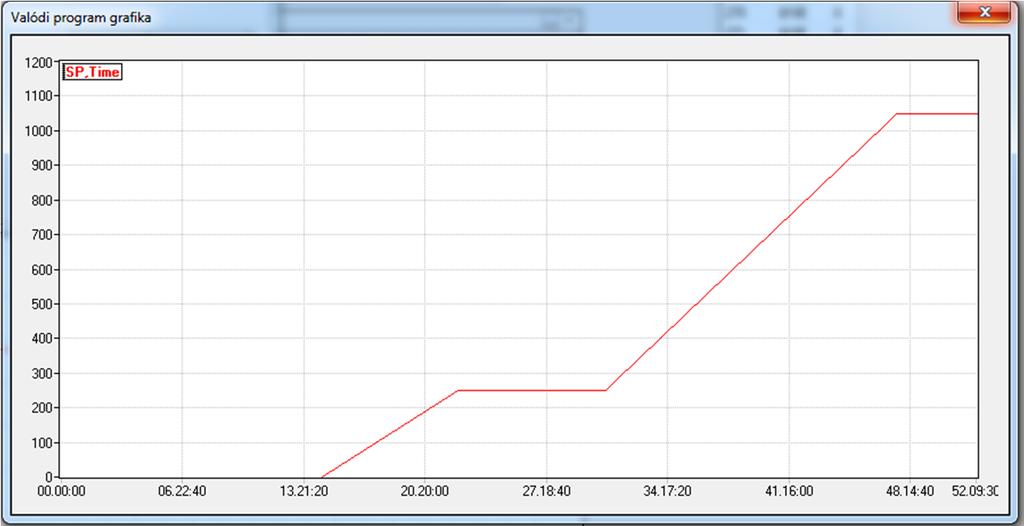

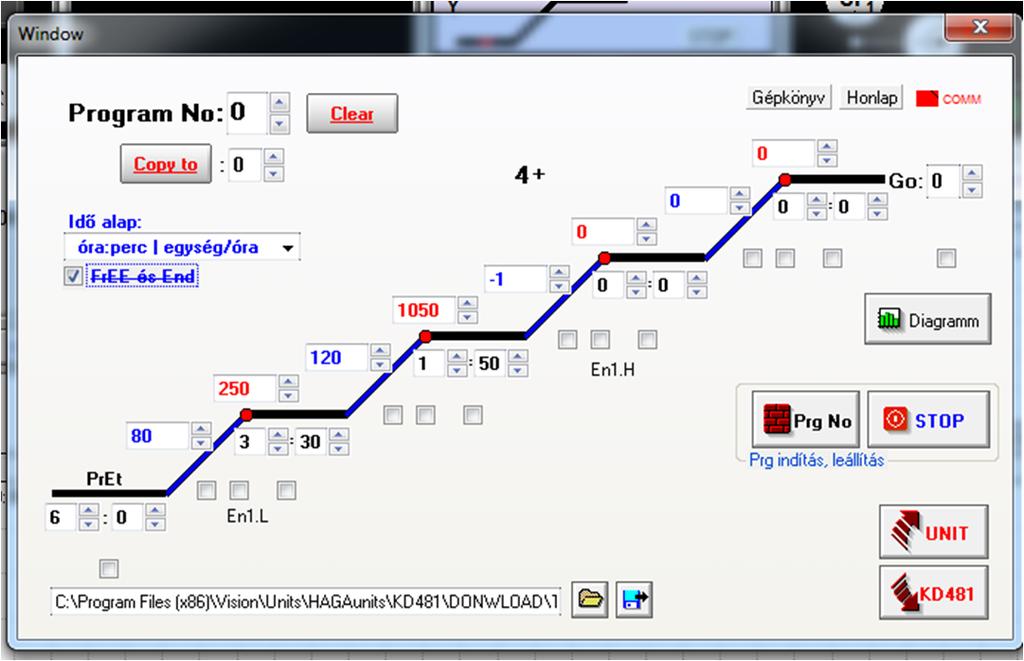

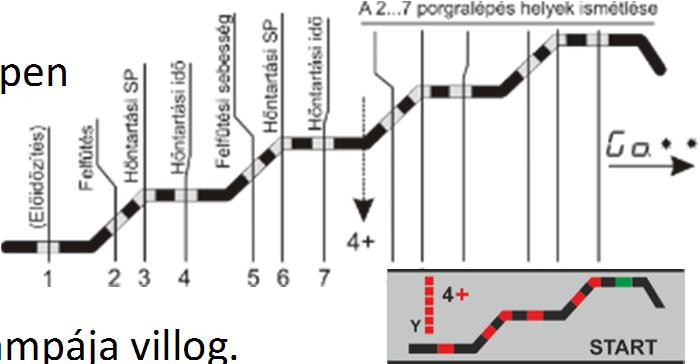

13 Egy keramikus kemence példa programja: alaphelyzet 0. egyenes szakasz 6:00 A program indítása után 6 óra múlva kezd fűteni a kemence 1. ferde szakasz C/óra sebesség éri el a 250 C hőmérsékletet 1. sarok pont C hőmérsékleten kezdi a hőntartást. 1. egyenes szakasz 3:20 3 óra 20 percig tartja a kemencét 250 C hőmérsékleten 2. ferde szakasz C/óra sebesség éri el a 1050 C-t 2. sarok pont 1050 hőntartási hőmérséklet 1050 C 2. egyenes szakasz 1:50 1 óra 50percig tarja a 1050 C-on a kemencét, majd kikapcsol. alaphelyzet Meredekség és felfűtési idő átszámolása: Elérendő hőmérséklet Előző hőmérséklet idő = meredekség (ferde szakasz) Az elérendő hőmérséklet számítása: Elérendő hőmérséklet = Előző hőmérséklet + (meredekség (ferde szakasz) * idő) A szabályozó az ingyenes vishaga programból nagyon könnyen programozható, a programok elmenthetők és bármikor a szabályozóba tölthetőek. A vishaga programon keresztül indítható a programszabályozó, folyamatosan mutatja a program futását és állapotát, tárolja a kemence valós adatait és ezek bármikor visszakérdezhetőek. Megfelelő beállítás mellett bárhonnan elérhető a szabályozó az interneten, akár egy böngészővel is (pl.: Internet Explorel, Google Crome). A program letölthető a honlapról, info@hagamat.hu. E.mailről kérjen egy ingyenes licens kódot. A számítógépes kapcsolathoz szükséges adapterek illesztők megvásárolhatóak a disztribútoroknál és cégünknél. HAGA Automatika Kft info@hagamat.hu
