Önműködő lámpa használati útmutató

Átírás

1 Tartalomjegyzék A lámpa felépítése...2 Üzembe helyezés...3 Automata működés...4 A nyomógomb használata...6 Gyerekszoba mód...7 Üzemmódok...8 A kívánt üzemmód bekapcsolása...8 Izzó csere...10 Figyelmeztetések...10 Műszaki adatok /12 oldal Készült: weblap:

2 A lámpa felépítése Lámpatest, mely 3 izzólámpát tartalmaz Tápadapter: 230 V / 12 V, 1 A A lámpa és a tápadapter A lámpa elülső részén található a nyomógomb, mellyel a lámpa ki/be kapcsolható és beállítható a működési módja. Ennek leírása a 6. oldalon A nyomógomb használata fejezetben található. A lámpa hátsó részén található a táp csatlakozó aljzat, ide a tápellátást biztosító adaptert kell dugni. 2/12 oldal Készült: weblap:

3 Üzembe helyezés A tartozék adapter hengeres dugóját ütközésig dugja a lámpa burán található alzatba. A lámpába csatlakoztatott tápdugó Az adapter konnektor dugóját csatlakoztassa a 230 voltos konnektor aljzatba. Figyelmeztetés: Mindig csak a mellékelt, eredeti tápadaptert használja! Az aljzatba más forrásból származó feszültség csatlakoztatása életvédelmi és biztonsági okokból tilos! A lámpát célszerű magasan lévő polcra helyezni, mert a fénye, a falra vetülő mintája így adja a legszebb látványt. Természetesen asztalra vagy bármilyen sík lapra is helyezhető. 3/12 oldal Készült: weblap:

4 Automata működés A lámpa érzékeli a környezet fényerejét amit villogó, piros, állapot jelző LED segítségével jelez ki. Másodpercenkénti egy rövid villanás jelzi a sötét állapotot, míg világosban öt másodpercenként villan egyet. A fényérzékelő és az állapot jelző LED 4/12 oldal Készült: weblap:

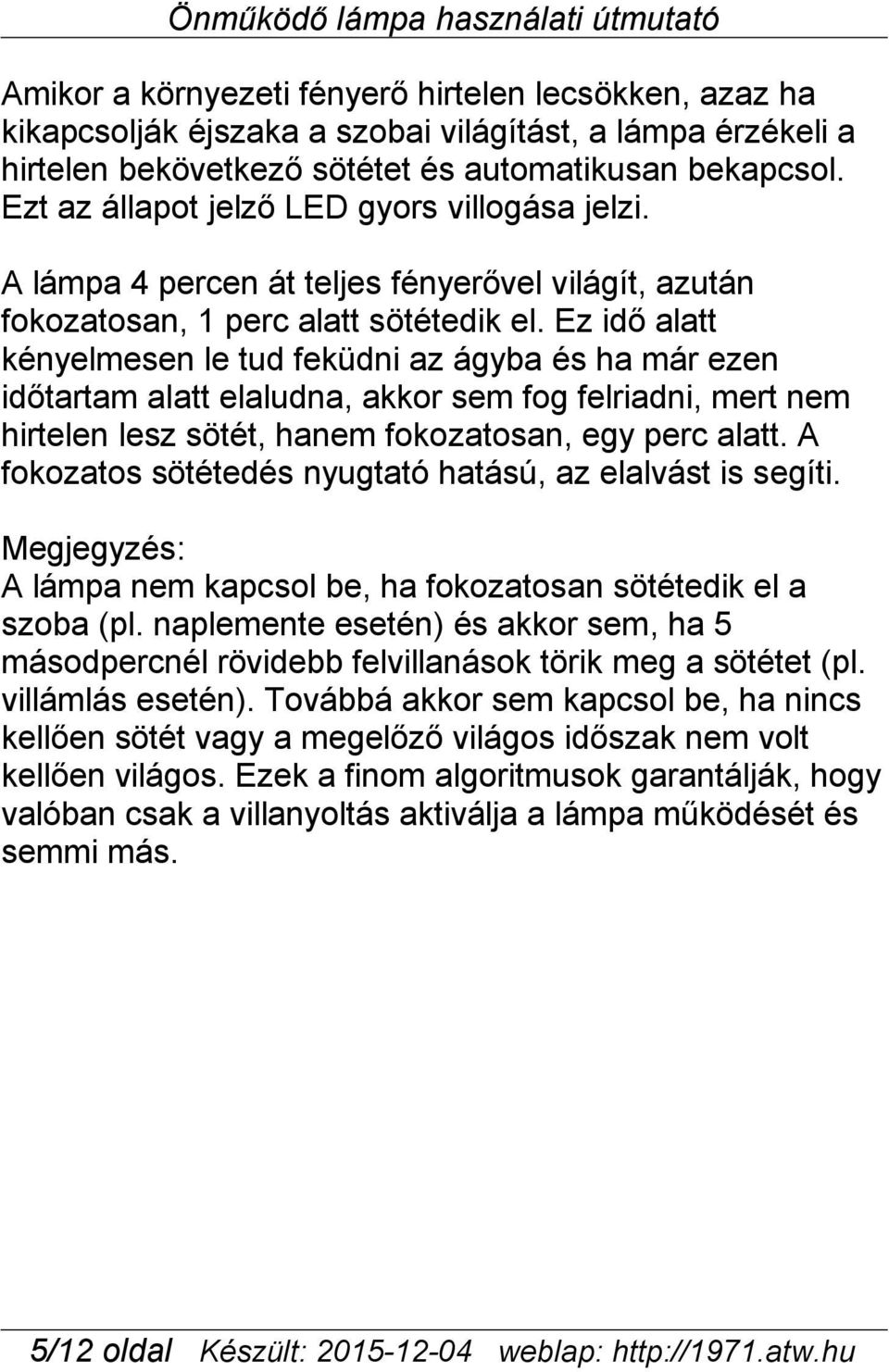

5 Amikor a környezeti fényerő hirtelen lecsökken, azaz ha kikapcsolják éjszaka a szobai világítást, a lámpa érzékeli a hirtelen bekövetkező sötétet és automatikusan bekapcsol. Ezt az állapot jelző LED gyors villogása jelzi. A lámpa 4 percen át teljes fényerővel világít, azután fokozatosan, 1 perc alatt sötétedik el. Ez idő alatt kényelmesen le tud feküdni az ágyba és ha már ezen időtartam alatt elaludna, akkor sem fog felriadni, mert nem hirtelen lesz sötét, hanem fokozatosan, egy perc alatt. A fokozatos sötétedés nyugtató hatású, az elalvást is segíti. Megjegyzés: A lámpa nem kapcsol be, ha fokozatosan sötétedik el a szoba (pl. naplemente esetén) és akkor sem, ha 5 másodpercnél rövidebb felvillanások törik meg a sötétet (pl. villámlás esetén). Továbbá akkor sem kapcsol be, ha nincs kellően sötét vagy a megelőző világos időszak nem volt kellően világos. Ezek a finom algoritmusok garantálják, hogy valóban csak a villanyoltás aktiválja a lámpa működését és semmi más. 5/12 oldal Készült: weblap:

6 A nyomógomb használata A lámpa egyetlen nyomógombot tartalmaz, mellyel minden szükséges funkció megvalósítható. A gombot röviden megnyomva: Ha nem világított a lámpa, akkor a rövid gombnyomás hatására bekapcsol és ugyanúgy viselkedik, mint ahogy az automata működéskor tette: 4 percen át teljes fényerővel világít, azután fokozatosan, 1 perc alatt sötétedik el. Az állapot jelző LED fél másodpercig sötét fél másodpercig világos módon villog, így jelezi, hogy kézi bekapcsolás történt. Bekapcsoláskor a fényerő 2 másodperc alatt, fokozatosan éri el a maximumot, ezért kevésbé vakít, mint ahogy egy hagyományos, hirtelen bekapcsolódó lámpa tenné. Ha világított a lámpa, a rövid gombnyomás hatására 2 másodperc alatt elsötétedik, bárhol is tartott a folyamatban lévő időzítés. A gombot lenyomva és folyamatosan nyomva tartva: A lámpa fényereje fokozatosan nő és szintén 2 másodperc alatt érné el a maximumot, viszont a gombot elengedve, a lámpa az adott pillanatban aktuális fényerőn marad és az így beállított fényerővel világít 2 órán keresztül. A gombot ismét lenyomva és nyomva tartva a fényerő csökkenthető, ismételt lenyomással és nyomva tartással újra növelhető...ezáltal a minimális és a maximális fényerő között tetszőleges fényerő állítható be, melyet a lámpa 2 órán keresztül szolgáltat. A 2 óra letelte után a megszokott, 1 perces, lassú elsötétedéssel 6/12 oldal Készült: weblap:

7 kapcsol ki. Ebben az üzemmódban az állapotjelző LED a 2 órás időzítés leteltéig folyamatos fénnyel világít. Mire jó ez? A lámpa használható beállítható fényerejű háttérfényként, például TV nézéshez, romantikus estékhez, hangulatvilágításhoz. Gyerekszoba mód A lámpa két üzemmódban tud működni: 1. Az előzőekben leírt, normál működési módban és 2. Gyerekszoba módban. A gyerekszoba mód lényege: ha a gyereke fél a sötétben elaludni, de nem akar egész éjszaka világítani sem, itt a megoldás! Ebben az üzemmódban a lámpa fél óráig világít a villanyoltás után. A nyomógomb rövid megnyomásával is fél órás időtartamra kapcsolható be. A fél óra letelte után a lámpa öt perc alatt sötétedik el. Ez nem ébreszti fel az alvó gyereket. A gombot hosszan nyomva a tetszőleges fényerőre beállított lámpa nem kapcsol ki automatikusan, hanem egész éjszaka a beállított fényerőt biztosítja a gyerekszobájában, hogy bármikor rá tudjon nézni az alvó gyerekre. (A kiszedhető, apró izzók miatt a lámpát olyan magasra kell feltenni, hogy a lámpa a gyerek számára elérhetetlen legyen.) A gyerekszoba módra váltás módját a következő oldalon, az üzemmódok fejezetben olvashatja. 7/12 oldal Készült: weblap:

8 Üzemmódok A lámpa az előzőekben leírt két üzemmódban tud működni és ezen kívül három fényeffekt megvalósítására képes. Ez az összesen öt üzemmód a következő: 1. Normál működési mód (áramtalanítás után is ebben az üzemmódban marad és újra bekapcsolva eszerint fog működni) 2. Gyerekszoba mód (áramtalanítás után is ebben az üzemmódban marad és újra bekapcsolva eszerint fog működni) 3. Villogó fényjelzés: 1 Hz frekvenciával villog. 4. Folyamatosan, véletlenszerűen fényerőt változtat. 5. Két másodpercenként, véletlenszerűen fényerőt változtat A kívánt üzemmód bekapcsolása 1. Nyomja le a nyomógombot és tartsa nyomva (ugyanúgy, mint amikor a fényerőt állította be), de most a nyomva tartás ideje legyen 6 másodpercnél hosszabb. Ekkor a lámpa kialszik, majd villant egyet az izzókkal és újra elsötétül. Ezt követően az állapot jelző LED is elsötétedik és úgy marad. Ekkor engedje el az eddig nyomva tartott nyomógombot. (Ezt már az izzólámpák villanása alatt is megteheti.) A sötét állapotjelző LED jelentése: a lámpa várja, hogy a kezelő személy röviden nyomja meg a nyomógombot egyszer vagy kétszer vagy maximum ötször, aszerint, hányadik üzemmódot akarja bekapcsolni a fenti öt közül. 8/12 oldal Készült: weblap:

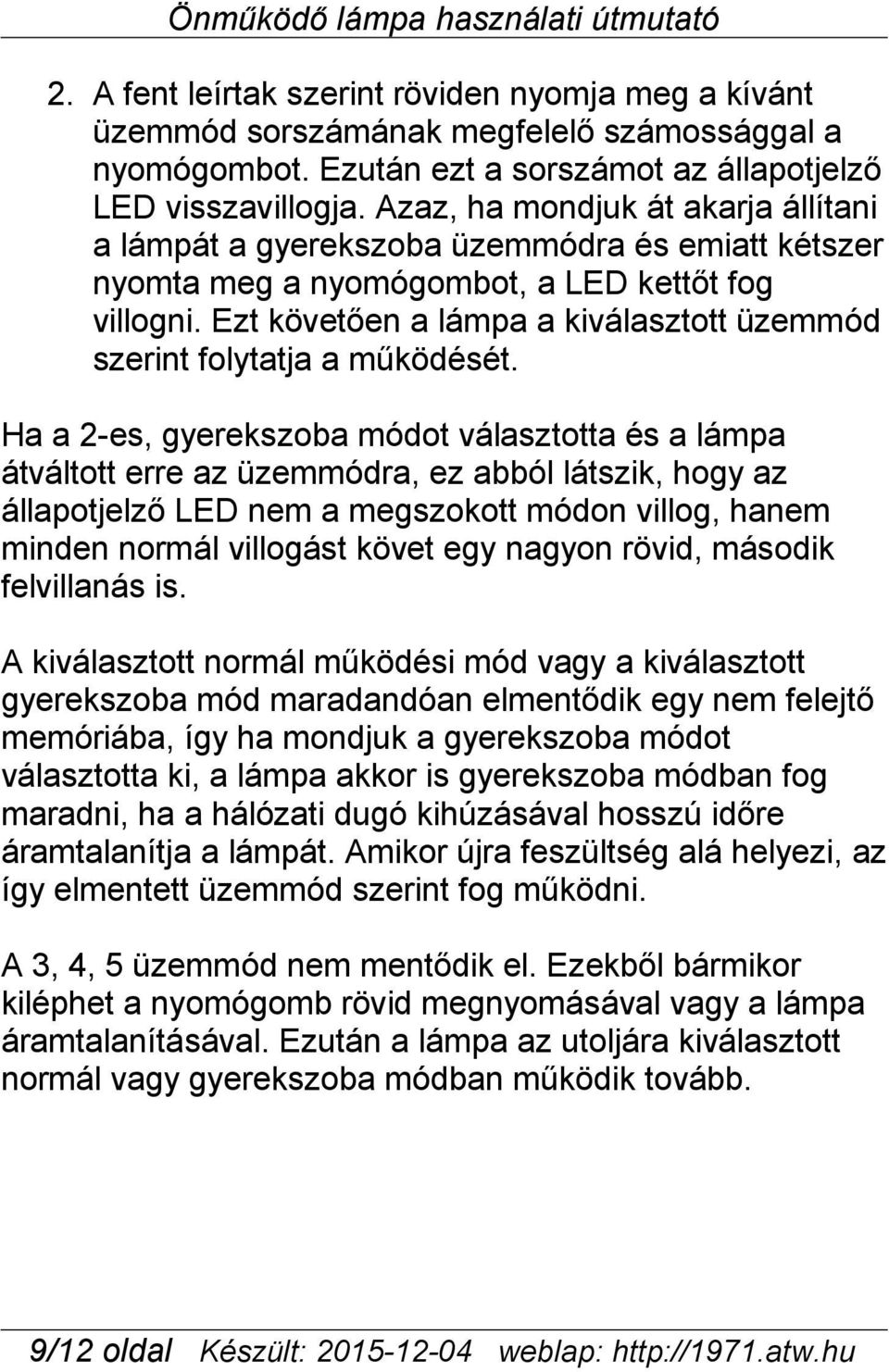

9 2. A fent leírtak szerint röviden nyomja meg a kívánt üzemmód sorszámának megfelelő számossággal a nyomógombot. Ezután ezt a sorszámot az állapotjelző LED visszavillogja. Azaz, ha mondjuk át akarja állítani a lámpát a gyerekszoba üzemmódra és emiatt kétszer nyomta meg a nyomógombot, a LED kettőt fog villogni. Ezt követően a lámpa a kiválasztott üzemmód szerint folytatja a működését. Ha a 2-es, gyerekszoba módot választotta és a lámpa átváltott erre az üzemmódra, ez abból látszik, hogy az állapotjelző LED nem a megszokott módon villog, hanem minden normál villogást követ egy nagyon rövid, második felvillanás is. A kiválasztott normál működési mód vagy a kiválasztott gyerekszoba mód maradandóan elmentődik egy nem felejtő memóriába, így ha mondjuk a gyerekszoba módot választotta ki, a lámpa akkor is gyerekszoba módban fog maradni, ha a hálózati dugó kihúzásával hosszú időre áramtalanítja a lámpát. Amikor újra feszültség alá helyezi, az így elmentett üzemmód szerint fog működni. A 3, 4, 5 üzemmód nem mentődik el. Ezekből bármikor kiléphet a nyomógomb rövid megnyomásával vagy a lámpa áramtalanításával. Ezután a lámpa az utoljára kiválasztott normál vagy gyerekszoba módban működik tovább. 9/12 oldal Készült: weblap:

10 Izzó csere A fokozatos fényerő növekedéssel történő, lágy indításnak és az alkalmazott izzók jó minőségének köszönhetően, azok csak nagyon hosszú használat után égnek ki. A kiégett izzók cseréje egyszerű. Ennek lépései a következők: 1. Áramtalanítsa a lámpát. 2. Várja meg, amíg az izzólámpák lehűlnek. 3. A kiégett izzót lenyomva és az óramutató járásával ellenkező irányba fordítva ki tudja húzni a bajonettzáras foglalatból. 4. A 11. oldalon a Műszaki adatok fejezetben megadott típusú izzót lenyomva és az óramutató járásával megegyező irányba fordítva, majd felengedve helyezze be a bajonettzáras foglalatba. Miközben az izzót lenyomja, a másik kezével tartson ellen a zöld áramköri panel átellenes oldalán, hogy az el ne ferdüljön. Figyelmeztetések Ne fogja meg a világító izzólámpákat, mert azok égési sérülést okozhatnak! Semmit ne tegyen a lámpa burájába és ne fedje le a tetejét! A papír tüzet okozhat, a fém elektromos zárlatot. Ahol gyerek van, gondoskodjon róla, hogy ne érhesse el a lámpát! 10/12 oldal Készült: weblap:

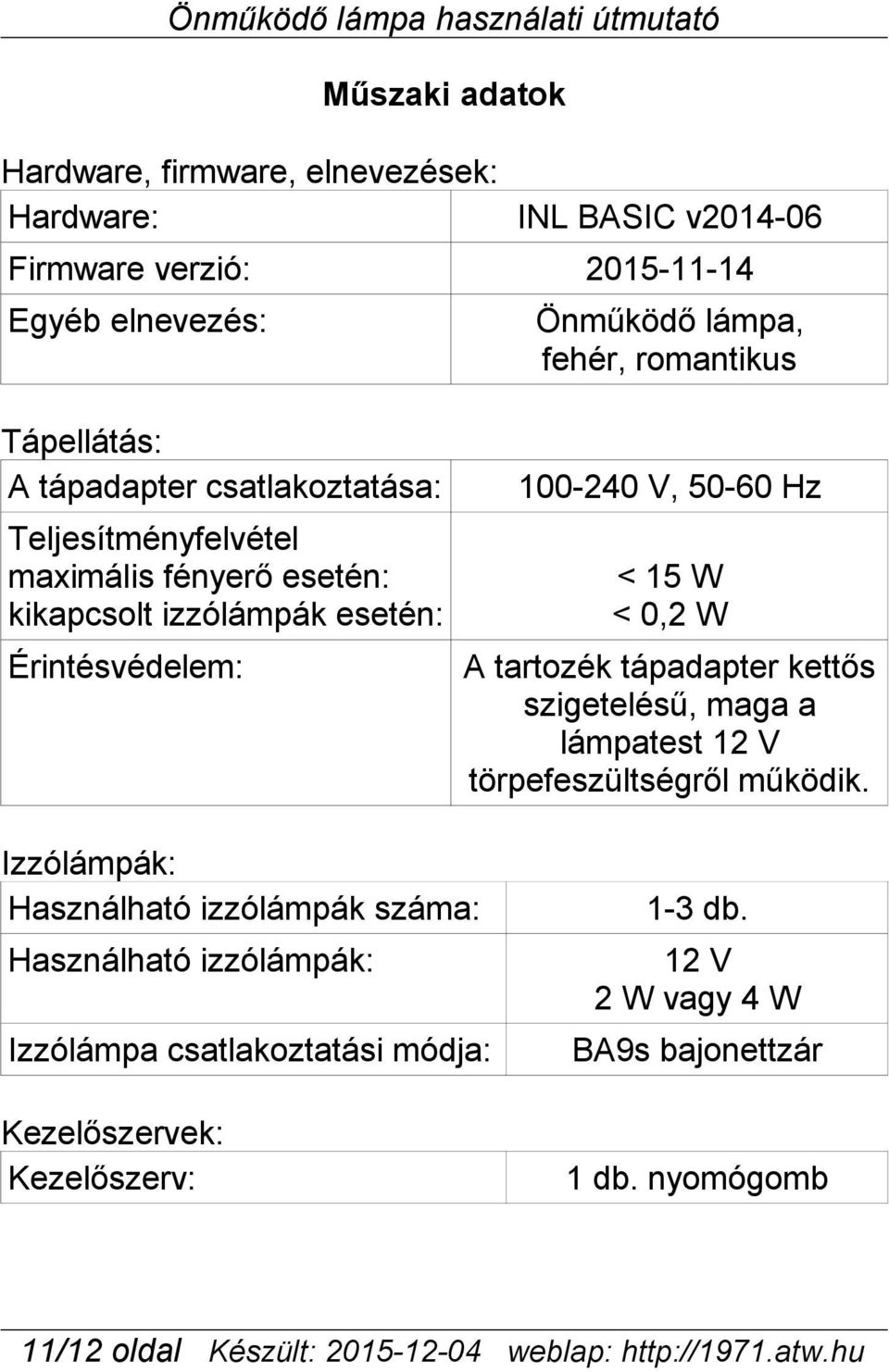

11 Műszaki adatok Hardware, firmware, elnevezések: Hardware: INL BASIC v Firmware verzió: Egyéb elnevezés: Önműködő lámpa, fehér, romantikus Tápellátás: A tápadapter csatlakoztatása: V, Hz Teljesítményfelvétel maximális fényerő esetén: kikapcsolt izzólámpák esetén: < 15 W < 0,2 W Érintésvédelem: A tartozék tápadapter kettős szigetelésű, maga a lámpatest 12 V törpefeszültségről működik. Izzólámpák: Használható izzólámpák száma: Használható izzólámpák: 1-3 db. 12 V 2 W vagy 4 W Izzólámpa csatlakoztatási módja: BA9s bajonettzár Kezelőszervek: Kezelőszerv: 1 db. nyomógomb 11/12 oldal Készült: weblap:

12 Mechanikai adatok: A lámpa méretei: magasság: felső átmérő: alsó átmérő: A tápadapter kábelének hossza: Bura anyaga: 116 mm 90 mm 70 mm 1,5 m Fehérre festett fém (IKEA) A lámpatest súlya: 110 g A tápadapter súlya: 130 g IP védettség: IP00 (nem védett) Tápadapter csatlakozó a lámpán: 5,5 / 2,1 mm aljzat Környezeti paraméterek: Használat helye: Kizárólag beltéri használatra készült Karbantartás: külön karbantartást nem igényel, szükség esetén finom ecsettel portalanítható. 12/12 oldal Készült: weblap:
