1 Instructions for Use Instructions for Use - GB Gebrauchsanweisung - DE Instructions d utilisation - FR Bruksanvisning - SE Οδηγίες Χρήσης - GR Istruzioni per l Uso - IT Instrucções para a utilização - PT Brugsanvisning - DK Käyttöohje - FI Manual de instrucciones - ES Instrukcja obsługi - PL Kasutusjuhend - EE Használati utasítás - HU Gebruiksaanwijzing - NL Leiðbeiningar um notku n - IS Naudojimo instrukcijos - LT Instructiuni de utilizare - RO Screening Audiometer AS608/AS608e Valid from serial /2010

2 Használati utasítás - HU Szűrő hallásmérő AS608/AS608E

3

4 Dátum: Oldal 1/7 Javasolt felhasználás Az AS608/AS608e szűrő audiométer a halláscsökkenés szűrésére szolgál.az eszköz által nyújtott adatok és a specifikáció a felhasználó által meghatározott vizsgálati karakterisztikán alapul és a működtetési és környezeti feltételektől függően változhat.a halláscsökkenés szűrése ezen eszközzel, a pacienssel való együttműködésen alapul. A normális hallás eredmény nem lehet ok más ellenjavallatok figyelmen kívül hagyására. Ha a hallással kapcsolatban kételyek merülnek fel, teljes hallásvizsgálatot kell végezni. Az AS608/AS608e készüléket audiológus, klinikai elektrofiziológus, szakorvos használhatja, csendes környezetben.az ajánlott működtetési környezeti hőmérséklet C. Kibővített funkciók: Az AS608e az AS608 készülék ismert funkcióit bővíti ki további hasznos funkciókkal: Asztali számítógéppel való integrálás a Diagnostic Suite szoftver segítségével. Ez lehetővé teszi, hogy az audiogramok továbbíthatók és megjeleníthetők legyenek Windows platformon, valamint tárolni lehessen őket OtoAccess (TM) vagy Noah adatbázisokban. A Diagnostic Suite szoftver speciális, (az AC440 szoftvermoduléhoz hasonló) jelentéskészítési és nyomtatási funkciókat is kínál. Az asztali számítógépes szoftvercsomag használatáról bővebben a Diagnostic Suite szoftver használati útmutatójában nyújt tájékoztatást. A hagyományos manuális tesztkészítés mellett az AS608e egy Hughson Westlake típusú páciens által vezérelhető automatikus küszöbérték tesztelőt is magában foglal, amely megfelel az ISO 8253 szabványnak. A teszt befejezésével az eredmények könnyen előhívhatók az AS608 belső memóriájából. Talk Forward (beszédhang) funkció, amely megkönnyíti az AS608e készülék használatát, különösképpen hangszobában. Előírások A WARNING (Vigyázat!) címke olyan potenciális veszélyhelyzetre hívja fel a figyelmet, mely halált vagy súlyos sérülést okozhat, ha nem hárítják el. A CAUTION (Figyelem) címke és a biztonsági jelölés olyan potenciális veszélyre hívja fel a figyelmet, amely ha nem hárítják el kisebb vagy közepes sérülést okozhat. A NOTICE (Megjegyzés) címke egyéb, - a személyi sérüléssel nem összefüggő gyakorlati megjegyzésre hivatkozik. 1. Csak olyan szimulációs intenzitást használjon, amely a beteg számára elfogadható. 2. A műszerhez mellékelt transzduktorok (fejhallgatók, csontvezetők stb.) ehhez a műszerhez vannak kalibrálva. Ha lecseréli őket, kalibrációt kell végezni. 3. Javasoljuk, hogy a beteggel közvetlenül érintkező alkatrészeket (például a fülhallgató párnáit) vesse alá a szabványos fertőtlenítő eljárásnak minden kezelés között. Ide tartozik a fizikai tisztítás és az elfogadott fertőtlenítő szerek használata. Mindig kövesse az adott fertőtlenítő szer gyártójának utasításait a megfelelő tisztaság eléréséhez.

5 Dátum: Oldal 2/7 4. Habár a készülék megfelel a vonatkozó EMC követelményeinek, vigyázzon arra, hogy ne tegye ki szükségtelenül elektromágneses mezőnek (például mobiltelefon). Ha a készüléket más műszerek mellett használja, ellenőrizze, hogy nem zavarják-e egymást. 5. Az elemeket a helyi törvények szerint kell ártalmatlanítani. 6. A CE jelölés csak akkor érvényes, ha ezt a kezelési útmutatót legkésőbb kiszállításkor lefordították a felhasználó nyelvére abban az esetben, ha a nemzeti törvények előírják a szöveg lefordítását az MDD 4.4-es cikkelye szerint. Ha ezt a készüléket más olyan eszközökhöz csatlakoztatja, amelyek orvosi CE jelöléssel rendelkeznek, a CE jelölés csak akkor érvényes a teljes rendszerre, ha a szállító nyilatkozatot adott ki, miszerint az MDD 12-es cikkelye követelményeinek a rendszer megfelel. Tiszta alaphang Kezelési útmutató A) Válassza ki a vizsgálni kívánt oldalt (bal: F1, jobb: F2). (kapcsolja be az F1 funkciót az AS608e-n) B) Válassza ki a frekvenciát a "Frequency" gombbal (1). C) Válassza ki a kívánt intenzitást a (2) gombbal. D) A hangot a (3) gomb megnyomásával kapcsolhatja be. Pulzálás: Pulzáló hang a "Pulse" (F3) gomb megnyomásával adható ki. Dallam: A tiszta hangok és dallamok között s a "Pure Tone / Warble" (F4) gomb megnyomásával lehet választani. AS608e funkciók A Talk Forward (beszédhang) funkciót a HL db (3) forgatható gombbal aktiválhatja. Miközben lenyomva tartja a Talk (beszéd) gombot (3), beállítható a beszédhang szintje. A frekvencia forgatható gombjának (1) benyomásával a következő AS608e F-billentyű funkciók érhetők el. F1) AS608e készülék belső memóriájában tárolt összes küszöbérték törlése. F2) Not Heard (nem hallott) küszöbérték-pont tárolása. F3) AS608e készülék belső memóriájában tárolt L/R (jobb/bal) küszöbértékek megjelenítése. F4) A Hughson Westlake (HW) automatikus tesztelési eljárás elindítása. A HW teszt beállításairól részletesebben olvashat a következő fejezetben. Beállítások Az AS608/AS608e beállítások menüjének eléréséhez nyomja meg az F1 és F4 gombokat egyszerre, 2-3 másodpercig.

6 Dátum: Oldal 3/7 AS608/AS608e - A kezelőpanel ismertetése Pozíció: Jel: Funkció: F1 Right Jobb fülhallgató kiválasztása Váltás L/R (bal/jobb) között AS608e készüléken F2 Left Bal fülhallgató kiválasztása a 608 esetében/ Tárolja a küszöbértéket az AS608e esetében F3 Man / Pulse Man a Tone Switch (3) megnyomására hangot ad. Pulse a Tone Switch (3) megnyomására pulzáló hangot ad. F4 Pure Tone / Warble Tiszta hang és dallam közötti választás 1 Frequency Hz A frekvencia beállítása 2 HL db Az intenzitás beállítása 3 Tone Switch A hang kiadása A Tone Hanginger jelző B Response Paciens visszajelzés jelző C External Power / Battery status A tápfeszültség, illetve az elem lemerülésének jelzője A B C A B C

7 Dátum: Oldal 4/7 AS608/AS608e - A csatlakozópanel bemutatása Pozíció: Jel: Funkció: 1 Battery Elemtartó - 3 db ceruzaelem (AA/LR6) 2 Power / USB ASA30M (vagy ennek megfelelő) tápegység csatlakozója / USB 3 Patient Resp. A beteg visszajelző APS3 csatlakozója 4 Right A jobb THD39 fülhallgató csatlakozója 5 Left A bal THD39 fülhallgató csatlakozója I O ~ A készüléken található szimbólumok magyarázata: Bekapcsolva (Csatlakozik az elektromos hálózathoz) Kikapcsolva (Nem csatlakozik az elektromos hálózathoz) Váltóáram Biztosíték Föld Veszélyes feszültség! Lásd a magyarázatot a kézikönyvben B típusú eszköz

8 Dátum: Oldal 5/7 Műszaki adatok Ezek a műszaki adatok a készülék általános tulajdonságait ölelik fel. Részletesebb adatok az angol nyelvű kézikönyvben találhatók. Szabványok: Hallásmérő : IEC /ANSI S3.6, Type 4 Biztonság : IEC EMC : IEC Kalibrálás: ISO (DD45) ISO (EAR-Tone 3A and 5A) PTB Report /04 (HDA280). PTB Report /09 (DD45) Orvosi CE jelzés: A CE jelzés azt mutatja, hogy az Interacoustics A/S megfelel a 93/42/EEC MDD (Orvosi Eszközök Direktívája) II. mellékletében közölt feltételeknek. A minőségi rendszer jóváhagyását a TÜV végezte - azonosítószám: Frekvenciák és maximális intenzitások: Frek. Hz. AC (Segédvezérlé s) db HL Bemenetek: Tiszta hang, trillázó hang Kimenetek: Bal AC, jobb AC Szabályozók: -10-től 100 db HL-ig 5 db-es lépésekben. Hangkeltés: Manuális vagy fordított (belső beállítás) Több pulzálás 250 vagy 500 msec (belső beállítás) Be/ki. Talk Forward (beszédhang) (AS608e): Beépített mikrofon a beszédhanghoz dB SPL. Szabályozható.

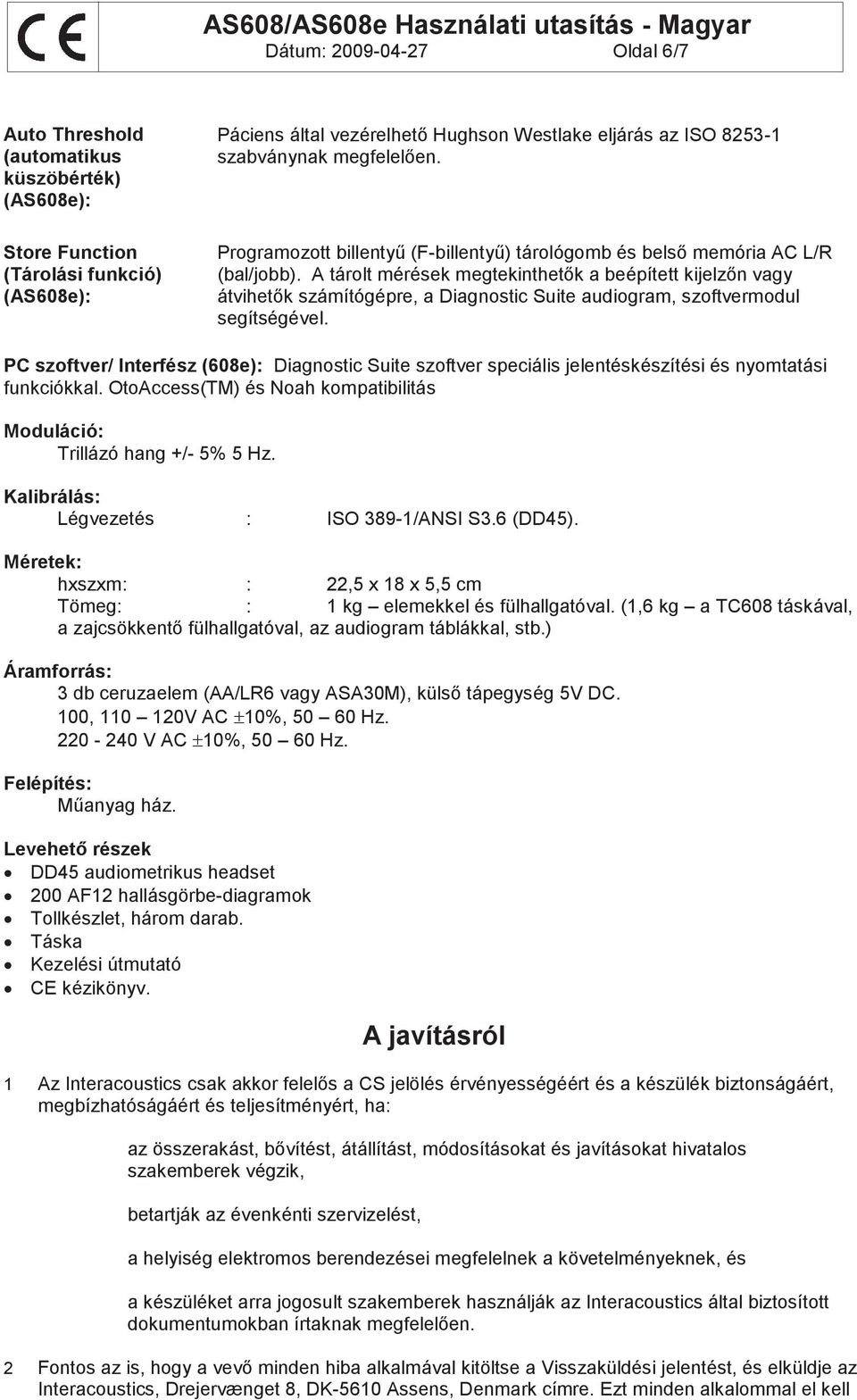

9 Dátum: Oldal 6/7 Auto Threshold (automatikus küszöbérték) (AS608e): Store Function (Tárolási funkció) (AS608e): Páciens által vezérelhető Hughson Westlake eljárás az ISO szabványnak megfelelően. Programozott billentyű (F-billentyű) tárológomb és belső memória AC L/R (bal/jobb). A tárolt mérések megtekinthetők a beépített kijelzőn vagy átvihetők számítógépre, a Diagnostic Suite audiogram, szoftvermodul segítségével. PC szoftver/ Interfész (608e): Diagnostic Suite szoftver speciális jelentéskészítési és nyomtatási funkciókkal. OtoAccess(TM) és Noah kompatibilitás Moduláció: Trillázó hang +/- 5% 5 Hz. Kalibrálás: Légvezetés : ISO 389-1/ANSI S3.6 (DD45). Méretek: hxszxm: : 22,5 x 18 x 5,5 cm Tömeg: : 1 kg elemekkel és fülhallgatóval. (1,6 kg a TC608 táskával, a zajcsökkentő fülhallgatóval, az audiogram táblákkal, stb.) Áramforrás: 3 db ceruzaelem (AA/LR6 vagy ASA30M), külső tápegység 5V DC. 100, V AC ±10%, Hz V AC ±10%, Hz. Felépítés: Műanyag ház. Levehető részek DD45 audiometrikus headset 200 AF12 hallásgörbe-diagramok Tollkészlet, három darab. Táska Kezelési útmutató CE kézikönyv. A javításról 1 Az Interacoustics csak akkor felelős a CS jelölés érvényességéért és a készülék biztonságáért, megbízhatóságáért és teljesítményért, ha: az összerakást, bővítést, átállítást, módosításokat és javításokat hivatalos szakemberek végzik, betartják az évenkénti szervizelést, a helyiség elektromos berendezései megfelelnek a követelményeknek, és a készüléket arra jogosult szakemberek használják az Interacoustics által biztosított dokumentumokban írtaknak megfelelően. 2 Fontos az is, hogy a vevő minden hiba alkalmával kitöltse a Visszaküldési jelentést, és elküldje az Interacoustics, Drejervænget 8, DK-5610 Assens, Denmark címre. Ezt minden alkalommal el kell

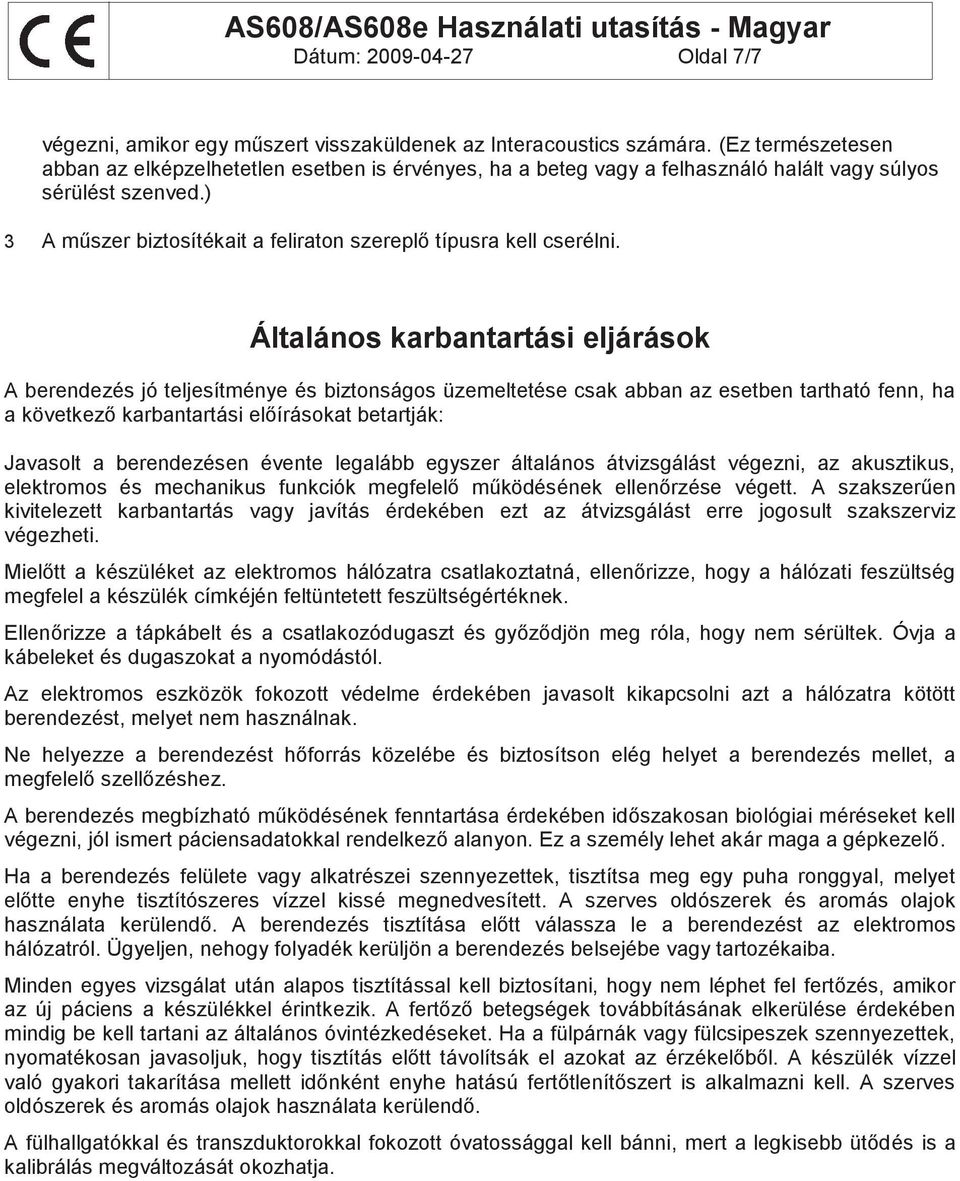

10 Dátum: Oldal 7/7 végezni, amikor egy műszert visszaküldenek az Interacoustics számára. (Ez természetesen abban az elképzelhetetlen esetben is érvényes, ha a beteg vagy a felhasználó halált vagy súlyos sérülést szenved.) 3 A műszer biztosítékait a feliraton szereplő típusra kell cserélni. Általános karbantartási eljárások A berendezés jó teljesítménye és biztonságos üzemeltetése csak abban az esetben tartható fenn, ha a következő karbantartási előírásokat betartják: Javasolt a berendezésen évente legalább egyszer általános átvizsgálást végezni, az akusztikus, elektromos és mechanikus funkciók megfelelő működésének ellenőrzése végett. A szakszerűen kivitelezett karbantartás vagy javítás érdekében ezt az átvizsgálást erre jogosult szakszerviz végezheti. Mielőtt a készüléket az elektromos hálózatra csatlakoztatná, ellenőrizze, hogy a hálózati feszültség megfelel a készülék címkéjén feltüntetett feszültségértéknek. Ellenőrizze a tápkábelt és a csatlakozódugaszt és győződjön meg róla, hogy nem sérültek. Óvja a kábeleket és dugaszokat a nyomódástól. Az elektromos eszközök fokozott védelme érdekében javasolt kikapcsolni azt a hálózatra kötött berendezést, melyet nem használnak. Ne helyezze a berendezést hőforrás közelébe és biztosítson elég helyet a berendezés mellet, a megfelelő szellőzéshez. A berendezés megbízható működésének fenntartása érdekében időszakosan biológiai méréseket kell végezni, jól ismert páciensadatokkal rendelkező alanyon. Ez a személy lehet akár maga a gépkezelő. Ha a berendezés felülete vagy alkatrészei szennyezettek, tisztítsa meg egy puha ronggyal, melyet előtte enyhe tisztítószeres vízzel kissé megnedvesített. A szerves oldószerek és aromás olajok használata kerülendő. A berendezés tisztítása előtt válassza le a berendezést az elektromos hálózatról. Ügyeljen, nehogy folyadék kerüljön a berendezés belsejébe vagy tartozékaiba. Minden egyes vizsgálat után alapos tisztítással kell biztosítani, hogy nem léphet fel fertőzés, amikor az új páciens a készülékkel érintkezik. A fertőző betegségek továbbításának elkerülése érdekében mindig be kell tartani az általános óvintézkedéseket. Ha a fülpárnák vagy fülcsipeszek szennyezettek, nyomatékosan javasoljuk, hogy tisztítás előtt távolítsák el azokat az érzékelőből. A készülék vízzel való gyakori takarítása mellett időnként enyhe hatású fertőtlenítőszert is alkalmazni kell. A szerves oldószerek és aromás olajok használata kerülendő. A fülhallgatókkal és transzduktorokkal fokozott óvatossággal kell bánni, mert a legkisebb ütődés is a kalibrálás megváltozását okozhatja.
