1 Termékprogram 2008

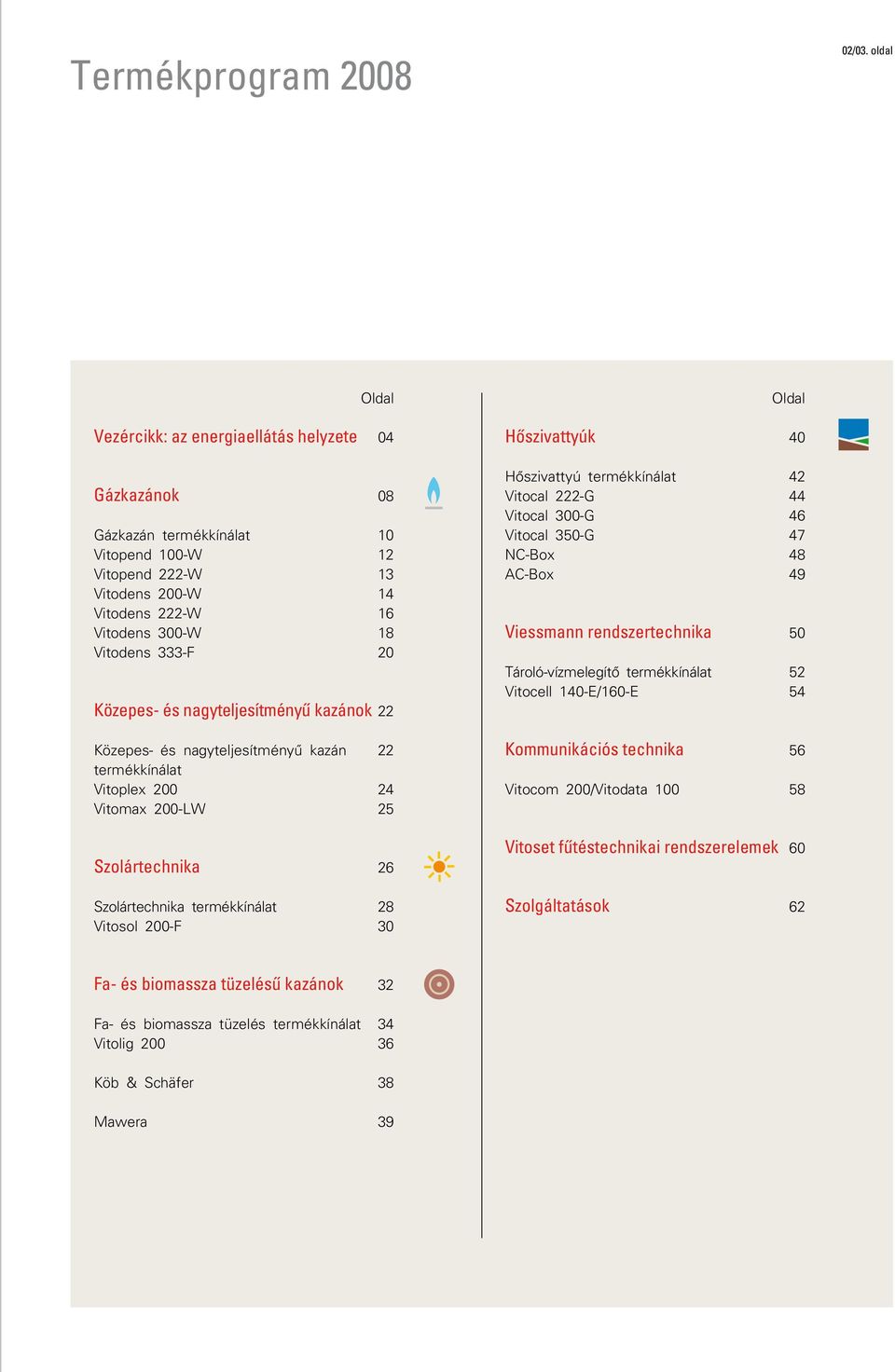

2 Termékprogram /03. oldal Oldal Vezércikk: az energiaellátás helyzete 04 Gázkazánok 08 Gázkazán termékkínálat 10 Vitopend 100-W 12 Vitopend 222-W 13 Vitodens 200-W 14 Vitodens 222-W 16 Vitodens 300-W 18 Vitodens 333-F 20 Közepes- és nagyteljesítményû kazánok 22 Közepes- és nagyteljesítményû kazán 22 termékkínálat Vitoplex Vitomax 200-LW 25 Szolártechnika 26 Szolártechnika termékkínálat 28 Vitosol 200-F 30 Oldal Hôszivattyúk 40 Hôszivattyú termékkínálat 42 Vitocal 222-G 44 Vitocal 300-G 46 Vitocal 350-G 47 NC-Box 48 AC-Box 49 Viessmann rendszertechnika 50 Tároló-vízmelegítô termékkínálat 52 Vitocell 140-E/160-E 54 Kommunikációs technika 56 Vitocom 200/Vitodata Vitoset fûtéstechnikai rendszerelemek 60 Szolgáltatások 62 Fa- és biomassza tüzelésû kazánok 32 Fa- és biomassza tüzelés termékkínálat 34 Vitolig Köb & Schäfer 38 Mawera 39

3 Komplett termékprogram minden energiahordozóhoz A Viessmann cég komplett termékprogramja felkészült a jövô kihívásaira. A hatékony alacsonyhômérsékletû és kondenzációs technika mellett a megújuló nap-, fa- és talajhô hasznosításra is bevált megoldásokat kínál. Komplett termékkínálatunk magasra helyezi a mércét Komplett termékkínálatunk jövôbemutató fûtési rendszereket kínál minden energiahordozóra és minden igényre, 1, kw teljesítménytartományban. A mûszaki tartalom és árfekvés összhangján alapuló háromlépcsôs program termékei között mindenki megtalálja a számára legkedvezôbb megoldást. Mindezt egy kézbôl és egy gyártótól, tökéletesen egymáshoz illesztett rendszerelemekkel. Magyarországi programunkban újak a közepes- és nagyteljesítményû fatüzelésû termékek kw-ig. Ezeket az egyre nagyobb jelentôséggel bíró készülékeket a Köb & Schäfer GmbH és a Mawera Holzfeuerungsanlagen GmbH gyártja, amely cégek 2007 eleje óta a Viessmann csoporthoz tartoznak. Ugyancsak újak a programban a lakóházak és kisebb ipari létesítmények számára kifejlesztett hôszivattyúk.

4 04/05. oldal Termékprogram A globális energiaellátás helyzete Kettôs stratégia: hatékonyság és kiváltás Energiaellátásunkat jelenleg azok a kôolaj- és földgáztartalékok határozzák meg, amelyek elôreláthatólag évig elegendôk és túlnyomó többségben politikailag instabil régiókban találhatók. Az energiafogyaztás 1970 óta világszerte megduplázódott és 2030-ig meg fog háromszorozódni. A felhasználást jelentôsen fokozza Oroszország, Kína és India rohamosan emelkedô energiaéhsége. A fejlôdô országok fogyasztása az elmúlt harminc évben meghatszorozódott, és 2030-ig elôreláthatólag a jelenlegi szint kétszeresére fog emelkedni. A több mint 500 millió év alatt felhalmozódott fosszilis energiát kevesebb, mint 200 év múlva az utolsó cseppig elhasználjuk. Emellett a túl gyorsan felszabaduló CO 2 hozzájárul az atmoszféra felmelegedéséhez. Vezetô klímakutatók vizsgálatai alapján a globális klímakatasztrófa elkerüléséhez az átlagos hômérsékletnek nem szabadna több mint 2 fokkal növekednie az iparosodás elôtti idôkhöz képest. Azzal együtt, hogy 1990 óta már 26 százalékkal emelkedett a CO 2 - kibocsátás, ehhez 2050-ig a jelenlegi szint felére kell csökkenteni a fosszilis energiafelhasználást. Az erôsen megnövekedett energiaárak a nyers-anyagban szegény államok kiélezôdô területi hátrányát okozzák. Annak a jelentôsége is csekély, hogy egy olyan ország, mint Németország, a gazdasági növekedését külön tudta választani az energiafelhasználástól, és ma 5 százalékkal kevesebb energiát használ, mint 1990-ben. A nemzetközi politika a fosszilis energiák megtakarítási lehetôségein dolgozik. Az Európai Unió által meghatározott Energiahatékonysági Tervezet célja, hogy a tagországok 2020-ig 20%-kal csökkentsék energiafogyasztásukat. Ennek szellemében Németországban is összehívták a Nemzeti Energia Csúcstalálkozót a jövô energiakezelésének kidolgozására. A legfontosabb célok: az ellátás biztonsága, klímavédelem, energia-hatékonyság és a költségek stabilizálása. A megvalósulás érdekében kettôs stratégiát határoztak meg, amely az energiahatékonyság fokozását éppúgy magában foglalja, mint a megújuló energiák hasznosításának ösztönzését. Hollandiában már az 1990-es évek közepén meghatározták az épületekre vonatkozó minimális energiahatékonysági követelményeket. Angliában törvény írja elô a kondenzációs technika használatát. Olaszországban, Franciaországban és Belgiumban korlátozzák az épületeknél a megengedett energiaszükségletet és támogatják a megújuló energiák alkalmazását. Hollandiához hasolnóan Franciaországban is tervezik, hogy az elôírásokat lépésrôl lépésre szigorítani fogják. Az energiamegtakarítás és a kibocsátás csökkentését eredményezô konkrét intézkedések fontosságáról most az olyan országokat is meg kell gyôzni, mint az Amerikai Egyesült Államok, Oroszország vagy a gyorsan növekedô ázsiai népgazdaságok. Végül a kiegyenlített viszonyok és a gazdaság globalizációja a világ összes gazdaságát arra kényszeríti, hogy energiát takarítson meg és óvja a környezetet.

5 Olaj Gáz Nap Fa Föld Jelenleg a legnagyobb lehetôségünk az energiamegtakarításra a hatásfok emelése, továbbá a megújuló energia felhasználási arányának növelése, hogy ezzel tovább csökkentsük a fosszilis olaj- és gázfelhasználást. elônyben kell részesíteni. Hatásfoka a 98%-ot is eléri, miközben a hagyományos erômûvek és belsô égésû motorok alig haladják meg a 40%-ot. A legnagyobb lehetôséget a hôenergetikai piac kínálja Az energiafelhasználás legnagyobb részét, megközelítôen 40%-át a hôenergetika teszi ki. A fennmaradó 60%-on a szállítás, a közlekedés, illetve az áramtermelés osztozik. A kiszámított adatok az összes hasonló európai országgal, így például Németországra is jellemzôen megegyeznek. További hasonlóságot lehet felfedezni a fûtési rendszerek területén is, amelyek nagyrészben korszerûtlenek. A példánál maradva még a fejlett Németországban is több mint két millió olyan hôfejlesztô üzemel, amely 25 évnél öregebb. Komplett cseréjükkel 30-40%-os energiamegtakarítást érhetnénk el, amennyiben korszerû kondenzációs készülékeket és napenergiával mûködô rendszereket alkalmaznánk. Ez a magyarországi összenergiafelhasználás 10 százalékának felel meg, ami az energiaimport külkereskedelmi mérlegét több mint 2 milliárd Euróval tehermentesítené. Kondenzációs technika: az energia-átalakítás leghatékonyabb formája A fosszilis- és megújuló energiafelhasználás területén a magas hatásfok alapvetô követelmény. A mennyiség korlátozott mértékben áll rendelkezésre. Mivel a kondenzációs technika az energia-átalakítás leghatékonyabb formája, a hôenergia területén Megújuló energiák alkalmazási lehetôségei A megújuló energiaforrások alkalmazásai lehetôségeit más szemmel kell nézni, mint az olajét és gázét: A szél- és a napelemes áramtermelés a hôenergia piacán nem játszik szerepet. Kizárólag az áramtermelést szolgálják, ráadásul nem állnak egész évben rendelkezésre. A hôenergetikai piac számára a vízmelegítésre és fûtésrásegítésre használt napkollektoros hôtermelés fontos. Növekvô jelentôséget könyvelhet el magának a talajhô hasznosítás is, hôszivattyúk segítségével. A fosszilis energiaszükségletet a mûködéséhez szükséges áram elôállítására csökkenti. A biomassza az olajtól és a gáztól függetlenül állandóan rendelkezésre áll, CO 2 -semleges, valamint környezetkímélôen tárolható. Elsôsorban hô elôállítására alkalmazák pellet-, hasábfa- vagy faapríték formában. A biomasszából azonban gáz- és folyékony halmazállapotú tüzelôanyagokat is elô lehet állítani. A biogáz már ma is alkalmas arra, hogy a meglévô elosztó hálózatokba lehessen táplálni, a földgázt vegyítésére.

6 06/07. oldal Termékprogram A folyékony biomassza a jövôben lépésrôl lépésre helyettesíteni fogja a fûtôolajat. De még ez a nemes energia sem fog bôségesen rendelkezésre állni. Óvatos becslések szerint 2020-ban Európa energiaszükségletének 20%-át fogja fedezni biomassza. Ettôl függetlenül egyre növekszik azon építettôk száma, akik a különleges fatüzelésû kazánokat vagy hôszivattyúkat részesítik elônyben, mert ezzel a gazdaságosságot és a biztonságot az olajról és gázhálózatról való teljes leválásban látják. A Viessmann komplett termékkínálata minden igénynek megfelel. A korszerûsítés kifizetôdô Régi fûtési rendszerünket pelletkazánnal vagy hôszivattyúval korszerûsítve nemcsak a fosszilis energiahordozókat kíméljük, hanem üzemi költségeink is jelentôsen csökkennek. Ha azonban a mai energiaárakat és a teljes beruházás költségét is figyelembe vesszük, akkor a kondenzációs technika jelenleg a leggazdaságosabb megoldás. Sôt, biogén tüzelôanyagok hozzákeverésével teljes mértékben megfelel a jövô kihívásainak. Aki ma kondenzációs technikába fekteti pénzét megnyugodhat, mert jó döntést hozott. Climate of innovation Semmi sem olyan jó, hogy ne lehetne tovább tökéletesíteni. Ezt a gondolkodásmódot fejezi ki cégünk új vezérelve is: climate of innovation. A Viessmann igénye és célja, hogy az üzletág minôségi- és technológiai vezetô vállalataként újra és újra felállítsa a mércét és aktívan alkalmazkodjon a piac változásaihoz. Ez benne él dolgozóink gondolkodásában és cselekedeteiben, jelen van minden szinten: a korszerûségben és minôségben éppúgy, mint a Viessmann termékkínálat teljességében. Tájékoztatás az új hatások értékekrôl A kondenzációs technika nemzetközileg elterjedt. Más tüzelôanyagokkal való összehasonlítás és az egységességre való törekvés az égéshôre vonatkoztatott hatásfokértékek bevezetését teszi szükségessé: a jövôben nem lesznek 100 % feletti adatok. A korrekt adatszolgáltatás szellemében a Viessmann példamutatóan átformálja a hatásfokokra vonatkozó értékeket. Az elôttünk álló átmeneti idôszakban mindkét adatot megadjuk. Például: az éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ).

7 Gázkazánok Alacsonyhômérsékletû- és kondenzációs kazánok 4-tôl kw-ig A földgáz hosszabb ideig fog rendelkezésre állni, mint a kôolaj. A felhasználás becsült emelkedése mellett a ma ismert lelôhelyek még több, mint 70 évig tudják biztosítani a szükséges mennyiséget. Ha azokat a forrásokat is hozzászámítjuk, amelyeket gazdasági okokból eddig nem tártak fel, akkor a földgáz még majdnem 150 évig elegendô. Mégis, a ma generációjának kötelessége, hogy a rendelkezésre álló forrásokkal gondosan bánjon. Egy kondenzációs Viessmann kazánnal a tüzelôanyag csaknem száz százalékban hasznos hôenergiává alakítható, így megfelel ennek az elvárásnak. Egy korszerû kondenzációs kazánnal régi fûtési rendszerünk gázfogyaztását akár 30 %-kal is csökkenthetjük. A hatékonyság növeléséhez érdemes a hagyományos gázellátást még idejében alternatív energiaforrásokkal kiegészíteni. A gázfogyasztás kb. 5 %-át példamutatóan Németországban már regeneratív forrásokból fedezik. Aktuális tanulmányok becslései szerint 2020-ig kb % biogén eredetû gázt fognak a gázhálózatba vezetni.

8 08/09 oldal Gázkazánok kw Az átfogó Viessmann gázkazán-program álló valamint falra szerelhetô alacsonyhômérsékletû és kondenzációs kazánokat kínál kw teljesítménytartományban (fali kaszkádrendszerek 840 kw-ig) Alacsonyhômérsékletû technika - minden igényre A gáztüzelésre is érvényes az alacsonyhômérsékletû technika megbízhatósága és üzembiztonsága. Lakásfûtéstôl az ipari hôszolgáltatásig a Viessmann álló- és falra szerelhetô alacsonyhômérsékletû gázkazánokat kínál 4-tôl kw-ig. Tartósan magas hatásfok kondenzációs technikával A Viessmann átfogó kondenzációs kazánprogramja kw-ig kínál állóés falikazánkat, kw-ig utánkapcsolt égéstermék-hôcserélôket. Valamennyi Viessmann kondenzációs készülék hôcserélô felülete saválló nemesacélból készül. A megfelelô anyagválasztás eredményeként a kazántest tartósan ellenáll a savas kondenzátumnak. Az Inox-Crossal és Inox-Radial hôcserélôk garantálják a magas hatékonyságú hôátvitelt a teljes élettartam alatt. A modulációs MatriX-sugárzó égô különösen tiszta és tökéletes égést biztosít, csekély NO x -kibocsátás mellett. Intelligens égésszabályozás A Lambda Pro Control égésszabályozás a változó gázminôség és üzemi körülmények figyelembe vételével automatikusan állítja be az égést, garantálva az egyenletesen magas hatásfokot. Ezzel az innovatív fejlesztéssel a kondenzációs Viessmann falikazánok már ma alkalmasak a biogázzal vegyített földgáz elégetésére, így megfelelnek a jelen és a jövô kihívásainak.

9 Gázkazánok 3,8-420 kw Termékprogram 2008 Alacsonyhômérsékletû kazánok Korábbi név VITOGAS 100-F alacsonyhômérsékletû kazán kw éves átlagos hatásfok: 83 % (H f ) / 92 % (H a ) Vitogas 050 VITOGAS 200-F alacsonyhômérsékletû kazán kw éves átlagos hatásfok: 84 % (H f ) / 93 % (H a ) Vitogas 100 VITOPEND 100-W alacsonyhômérsékletû falikazán fûtô és kombi kivitelben 10,5-30 kw éves átlagos hatásfok: 82% (H f ) / 91% (H a ) Vitopend 100 ÚJ lásd 12. oldal VITOPEND 100-W alacsonyhômérsékletû falikazán kombi kivitelben, kiemelkedô melegvíz komforttal 10,5-30 kw éves átlagos hatásfok: 82% (H f ) / 91% (H a ) VITOPEND 222-W alacsonyhômérsékletû falikazán beépített 50 literes melegvíz-tárolóval 10,5-24 (30) kw éves átlagos hatásfok: 85 % (H f ) / 94 % (H a ) Vitopend 222

10 10/11. oldal Gázkazánok 3,8-420 kw Kondenzációs technika Korábbi név VITOCROSSAL 300 kondenzációs állókazán kw éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ) ÚJ lásd 14. oldal VITODENS 200-W kondenzációs falikazán (fûtô kivitel) Szállítható: 4,8-105 kw 04/2008 ( kw) kondenzációs falikazán (kombi kivitel) 4,8-35,0 kw éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ) Vitodens 200 ÚJ lásd 16. oldal VITODENS 222-W Szállítható: 05/2008 kondenzációs falikazán beépített melegvíz-tárolóval: 4,8-35 kw éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ) ÚJ lásd 18. oldal VITODENS 300-W kondenzációs falikazán (fûtô kivitel) 3,8-35 kw éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ) Vitodens 300 ÚJ lásd 20. oldal VITODENS 333-F VITODENS 333-F kompakt kondenzációs hôközpont, beépített tárolóval 5,2-26 kw éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ) kompakt kondenzációs hôközpont, beépített tárolóval, kemény hálózati vízhez 5,2-26 kw éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ) Vitodens 333 VITODENS 343-F Szállítható: külön kérésre Compact-Energy-Tower kompakt kondenzációs hôközpont szolártárolóval 4,2-13 (16) kw Vitodens 343 éves átlagos hatásfok: 98 % (H f ) / 109 % (H a )

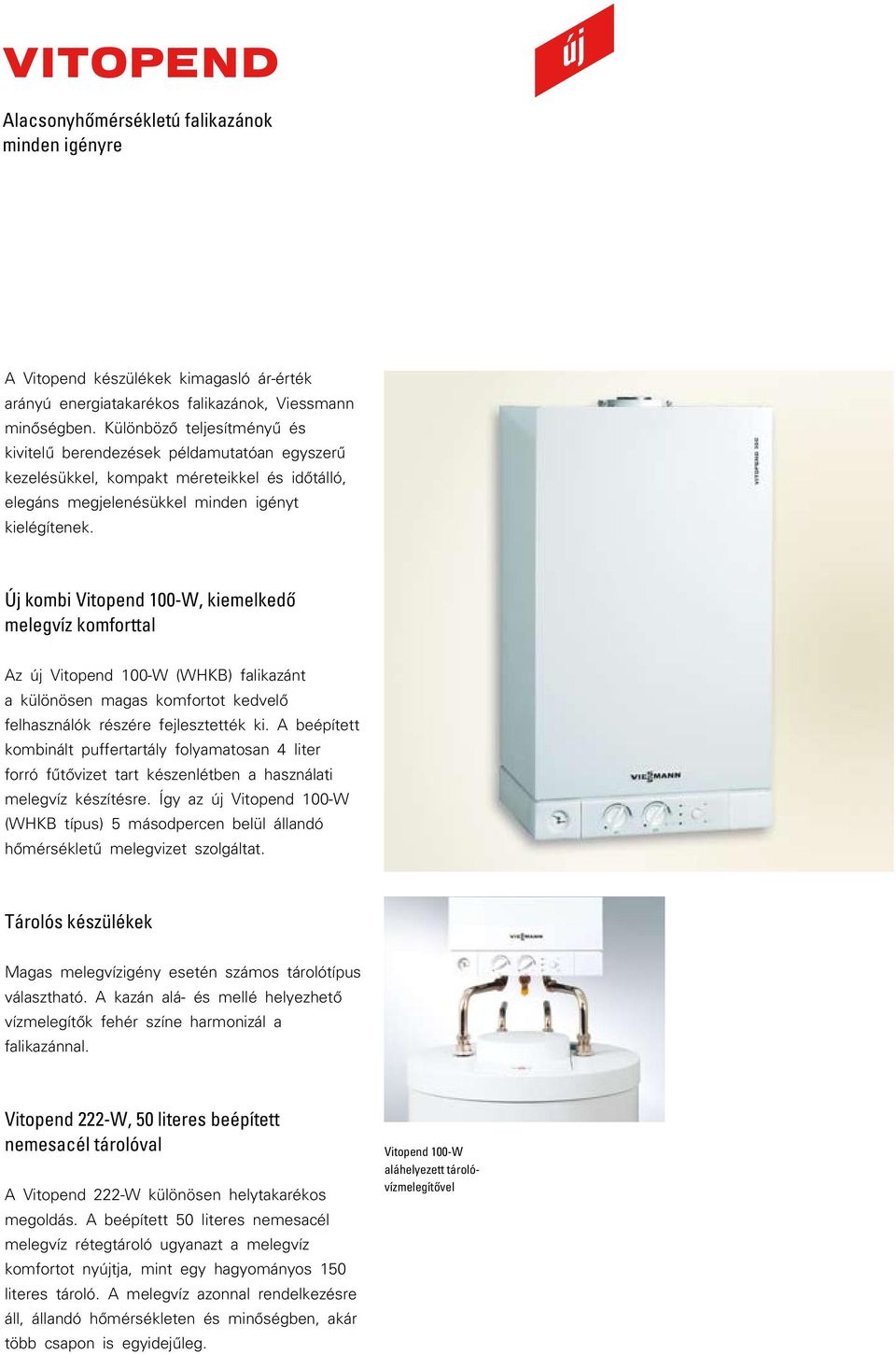

11 VITOPEND Alacsonyhômérsékletú falikazánok minden igényre A Vitopend készülékek kimagasló ár-érték arányú energiatakarékos falikazánok, Viessmann minôségben. Különbözô teljesítményû és kivitelû berendezések példamutatóan egyszerû kezelésükkel, kompakt méreteikkel és idôtálló, elegáns megjelenésükkel minden igényt kielégítenek. Új kombi Vitopend 100-W, kiemelkedô melegvíz komforttal Az új Vitopend 100-W (WHKB) falikazánt a különösen magas komfortot kedvelô felhasználók részére fejlesztették ki. A beépített kombinált puffertartály folyamatosan 4 liter forró fûtôvizet tart készenlétben a használati melegvíz készítésre. Így az új Vitopend 100-W (WHKB típus) 5 másodpercen belül állandó hômérsékletû melegvizet szolgáltat. Tárolós készülékek Magas melegvízigény esetén számos tárolótípus választható. A kazán alá- és mellé helyezhetô vízmelegítôk fehér színe harmonizál a falikazánnal. Vitopend 222-W, 50 literes beépített nemesacél tárolóval A Vitopend 222-W különösen helytakarékos megoldás. A beépített 50 literes nemesacél melegvíz rétegtároló ugyanazt a melegvíz komfortot nyújtja, mint egy hagyományos 150 literes tároló. A melegvíz azonnal rendelkezésre áll, állandó hômérsékleten és minôségben, akár több csapon is egyidejûleg. Vitopend 100-W aláhelyezett tárolóvízmelegítôvel

12 12/13. oldal Vitopend Alacsonyhômérsékletû falikazán 10,5-30 kw 01 új Aqua-Bloc hidraulikai egység kombinált puffertartály / tágulási tartály (WHKB típus) fûtés és melegvíz tágulási tartály (WHSA típus) légtelenített szivattyú Vitopend 100-W, WHKB típus Vitopend 222-W, WHSA típus Szembetûnô elônyök: Az EU hatásfokra vonatkozó irányelv alapján alacsonyhômérsékletû kazán (**-os besorolás) Nemzetközi besorolások és engedélyek: WHSA típus, beépített tárolóval: ****-os melegvíz komfort az EN szabvány alapján WHKB típus, kombi kivitel: ***-os melegvíz komfort az EN szabvány alapján WH1B típus, kombi kivitel: **-os melegvíz komfort az EN szabvány alapján NOx besorolás: 3-as osztály Alacsony súly és Mulit-Steck csatlakozási rendszer különösen könnyen szerelhetô és karbantartható Helyiség levegôjétôl független- (zárt) és függô (kéményes) üzemhez Nincs szükség oldalsó szerviztávolság tartására: az összes alkatrész elölrôl hozzáférhetô és szerelhetô Megegyezô szervizalkatrészek és hidraulikus kiegészítôk Mûszaki adatok: Teljesítmények: WHSA típus: 10,5 24 kw (30kW) WHKB típus, 10,5 25,1 kw, kw WH1B típus, kombi kivitel: 10,5 24 kw, kw, fûtô kivitel: 10,5 24 kw Méretek: WHSA típus: 600 x 480 x 900 mm (szélesség x mélység x magasság) WHKB típus, 450 x 360 x 725 mm (szélesség x mélység x magasság) WH1B típus, 400 (450 * ) x 340 (360 * ) x 725 mm (szélesség x mélység x magasság) * 30 kw-os kombi kivitel

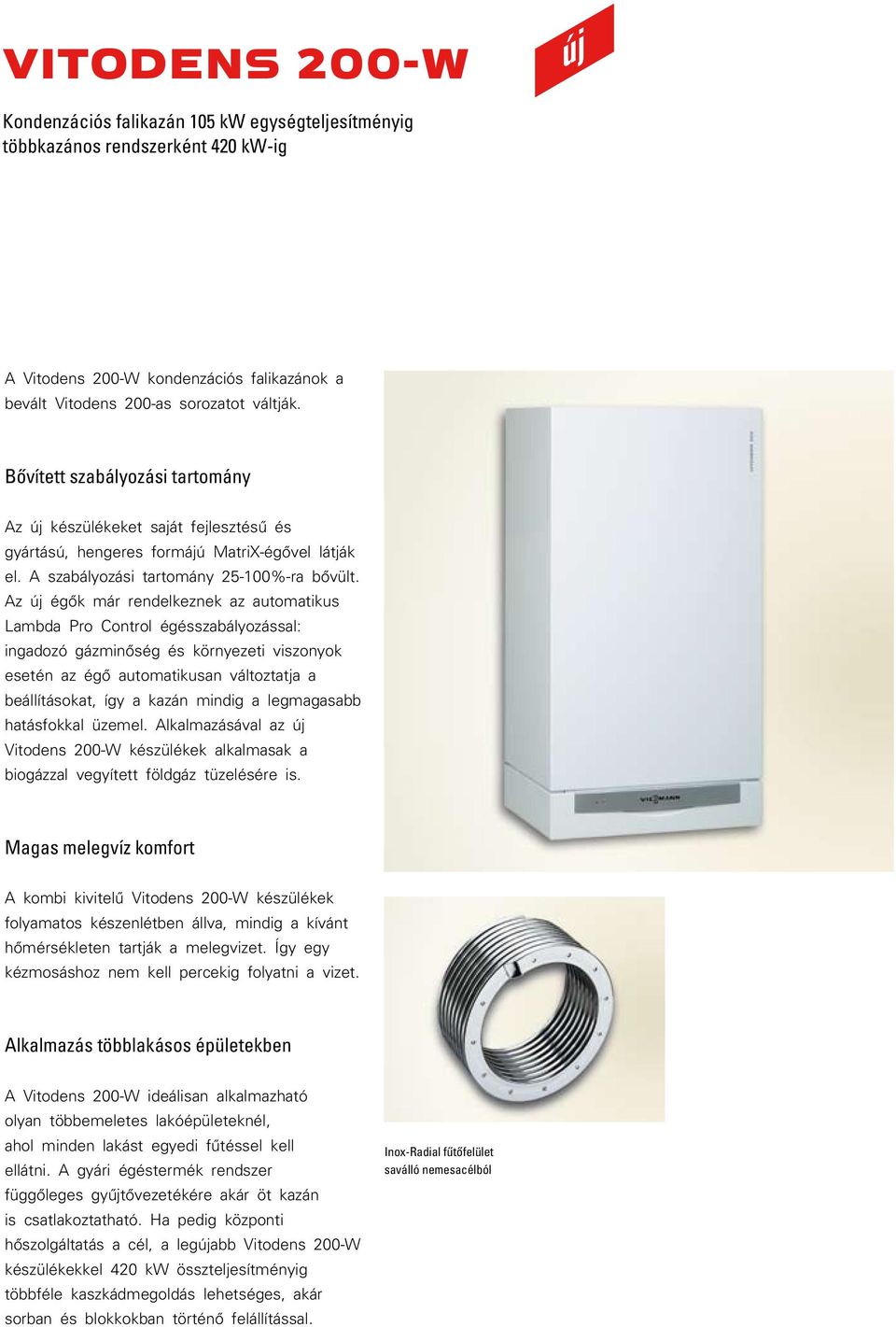

13 VITODENS 200-W Kondenzációs falikazán 105 kw egységteljesítményig többkazános rendszerként 420 kw-ig A Vitodens 200-W kondenzációs falikazánok a bevált Vitodens 200-as sorozatot váltják. Bôvített szabályozási tartomány Az új készülékeket saját fejlesztésû és gyártású, hengeres formájú MatriX-égôvel látják el. A szabályozási tartomány %-ra bôvült. Az új égôk már rendelkeznek az automatikus Lambda Pro Control égésszabályozással: ingadozó gázminôség és környezeti viszonyok esetén az égô automatikusan változtatja a beállításokat, így a kazán mindig a legmagasabb hatásfokkal üzemel. Alkalmazásával az új Vitodens 200-W készülékek alkalmasak a biogázzal vegyített földgáz tüzelésére is. Magas melegvíz komfort A kombi kivitelû Vitodens 200-W készülékek folyamatos készenlétben állva, mindig a kívánt hômérsékleten tartják a melegvizet. Így egy kézmosáshoz nem kell percekig folyatni a vizet. Alkalmazás többlakásos épületekben A Vitodens 200-W ideálisan alkalmazható olyan többemeletes lakóépületeknél, ahol minden lakást egyedi fûtéssel kell ellátni. A gyári égéstermék rendszer függôleges gyûjtôvezetékére akár öt kazán is csatlakoztatható. Ha pedig központi hôszolgáltatás a cél, a legújabb Vitodens 200-W készülékekkel 420 kw összteljesítményig többféle kaszkádmegoldás lehetséges, akár sorban és blokkokban történô felállítással. Inox-Radial fûtôfelület saválló nemesacélból

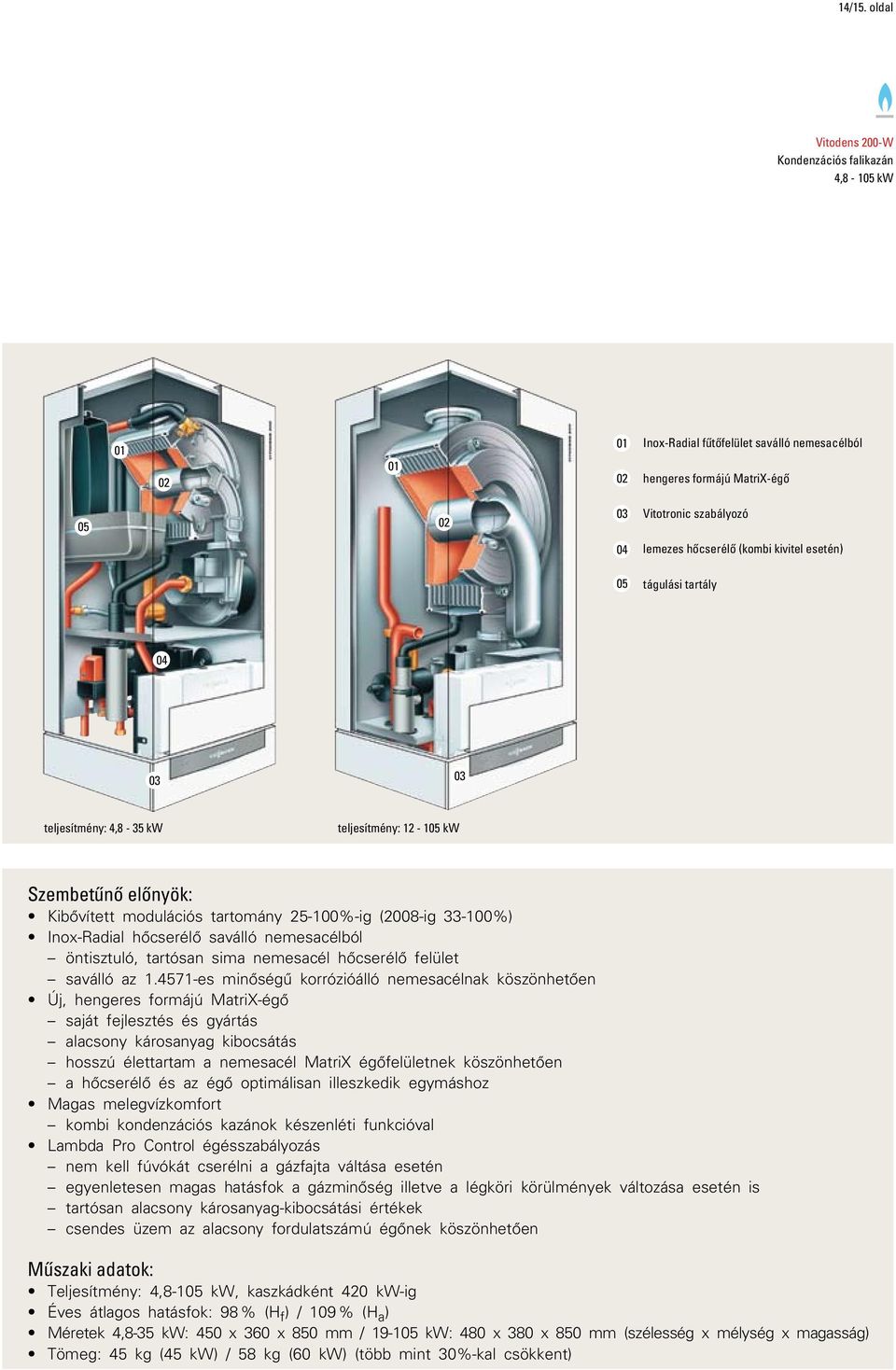

14 14/15. oldal Vitodens 200-W Kondenzációs falikazán 4,8-105 kw Inox-Radial fûtôfelület saválló nemesacélból hengeres formájú MatriX-égô Vitotronic szabályozó 04 lemezes hôcserélô (kombi kivitel esetén) 05 tágulási tartály teljesítmény: 4,8-35 kw teljesítmény: kw Szembetûnô elônyök: Kibôvített modulációs tartomány %-ig (2008-ig %) Inox-Radial hôcserélô saválló nemesacélból öntisztuló, tartósan sima nemesacél hôcserélô felület saválló az es minôségû korrózióálló nemesacélnak köszönhetôen Új, hengeres formájú MatriX-égô saját fejlesztés és gyártás alacsony károsanyag kibocsátás hosszú élettartam a nemesacél MatriX égôfelületnek köszönhetôen a hôcserélô és az égô optimálisan illeszkedik egymáshoz Magas melegvízkomfort kombi kondenzációs kazánok készenléti funkcióval Lambda Pro Control égésszabályozás nem kell fúvókát cserélni a gázfajta váltása esetén egyenletesen magas hatásfok a gázminôség illetve a légköri körülmények változása esetén is tartósan alacsony károsanyag-kibocsátási értékek csendes üzem az alacsony fordulatszámú égônek köszönhetôen Mûszaki adatok: Teljesítmény: 4,8-105 kw, kaszkádként 420 kw-ig Éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ) Méretek 4,8-35 kw: 450 x 360 x 850 mm / kw: 480 x 380 x 850 mm (szélesség x mélység x magasság) Tömeg: 45 kg (45 kw) / 58 kg (60 kw) (több mint 30%-kal csökkent)

15 VITODENS 222-W Kompakt kondenzációs falikazán, beépített nemesacél melegvíz tárolóval A Vitodens 222-W egy helytakarékos kondenzációs falikazán, különösen magas melegvíz-komforttal. A készülék hôtermelését egy Vitodens 200-W modul látja el, a bevált Inox-Radial nemesacél hôcserélôvel, és az új hengeres formájú MatriX-égôvel, valamint a Lambda Pro Control automatikus égésszabályozással. Magas melegvízkomfort rétegtárolóval A beépített 46 literes nemesacél melegvíz rétegtároló ugyanazt a melegvíz komfortot nyújtja, mint egy hagyományos 150 literes tároló. A melegvíz azonnal rendelkezésre áll, állandó hômérsékleten és minôségben, akár több csapon is egyidejûleg. Gyors és egyszerû szerelés A melegvíz-tároló mellett a készülék a beépítéshez szükséges összes szerelvényt tartalmazza: a fûtés- és melegvíz tágulási tartályt, a szivattyúkat és a biztonsági szerelvényeket. Mindez 63 kg-os össztömeg és az általános konyhai elemméretek betartása mellett. A Vitodens 222-W új épületeknél is különösen ideális termék, mivel már az esztrichbeton felhordása elôtt szerelhetô. Vitodens 222-W kompakt kondenzációs falikazán

16 16/17. oldal Vitodens 222-W Kompakt kondenzációs falikazán, beépített tárolóval 4,8-35 kw 01 nemesacél melegvíz tároló hengeres formájú MatriX-égô membrános tágulási tartály Vitotronic szabályozó Szembetûnô elônyök: Különösen helytakarékos kondenzációs falikazán, beépített nemesacél melegvíz-tárolóval Inox-Radial saválló nemesacél hôcserélô öntisztuló, tartósan sima nemesacél hôcserélô felület saválló az es minôségû korrózióálló nemesacélnak köszönhetôen Új, hengeres formájú MatriX-égô saját fejlesztés és gyártás széles modulációs tartomány %, alacsony károsanyag kibocsátással hosszú élettartam a nemesacél MatriX égôfelületnek köszönhetôen Magas melegvízkomfort: N L -teljesítményszám = 1,6 (kb. 150 literes hagyományos tároló-vízmelegítônek felel meg) a kívánt hômérsékletû melegvíz azonnal rendelkezésre áll tartósan magas teljesítmény és minimális hômérséklet-ingadozás párhuzamos vízvételezés esetén is a kilépési hômérséklet szabályozásának és a tároló-töltô rendszernek köszönhetôen Lambda Pro Control automatikus égésszabályozás nem kell fúvókát cserélni gázfajta váltása esetén egyenletesen magas hatásfok a gázminôség és a légköri körülmények változása esetén is csendes üzem az alacsony fordulatszámú égônek köszönhetôen Az összes alkatrész elôlrôl hozzáférhetô, nem szükséges oldalsó szerelési távolság tartása a készülék minden szállított elemet készre szerelve tartalmaz: a rétegtárolót, a fûtési- és melegvíz tágulási tartályt, szivattyúkat és biztonsági szerelvényeket Mûszaki adatok: Teljesítmény: 4,8-35 kw Éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ) Méret: 900 x 600 x 480 mm (magasság x szélesség x mélység) (átlagos konyhaszekrény méret) Tömeg: 63 kg

17 VITODENS 300-W Kompromisszummentes kondenzációs falikazán, kiemelkedô hatásfokkal A kondenzációs Viessmann falikazánok csúcskategóriája. A bevált MatriX-gázégô és a saválló nemesacél Inox-Radial fûtôfelület garantálja a magas energiahatékonyságot és tartósságot. Automatikus égésszabályozás Minden Vitodens 300-W készüléket automatikus Lambda Pro Control égésszabályozással láttak el. A folyamatos szabályozási tartomány ezáltal %-ra bôvült. Csekély áramfogyasztás Új a fordulatszám-szabályozással ellátott egyenáramú szivattyú is, amely az áramfogyasztást több mint 50 %-kal csökkenti, és feleslegessé teszi a térfogatáramot szabályozó bypass-szelepek beépítését. Beépített diagnosztikai rendszer Az új Vitodens 300-W készülékek SMART (Self Monitoring And Reporting Technology) diagnosztikai rendszere érzékeli a megengedett üzemi állapotoktól való eltérést: a karbantartás és szervizelés szükségességét elôrejelzi, így a meghibásodások elkerülhetôvé válnak és csökken a javítási költség. Vitodens 300-W kompakt és csendes

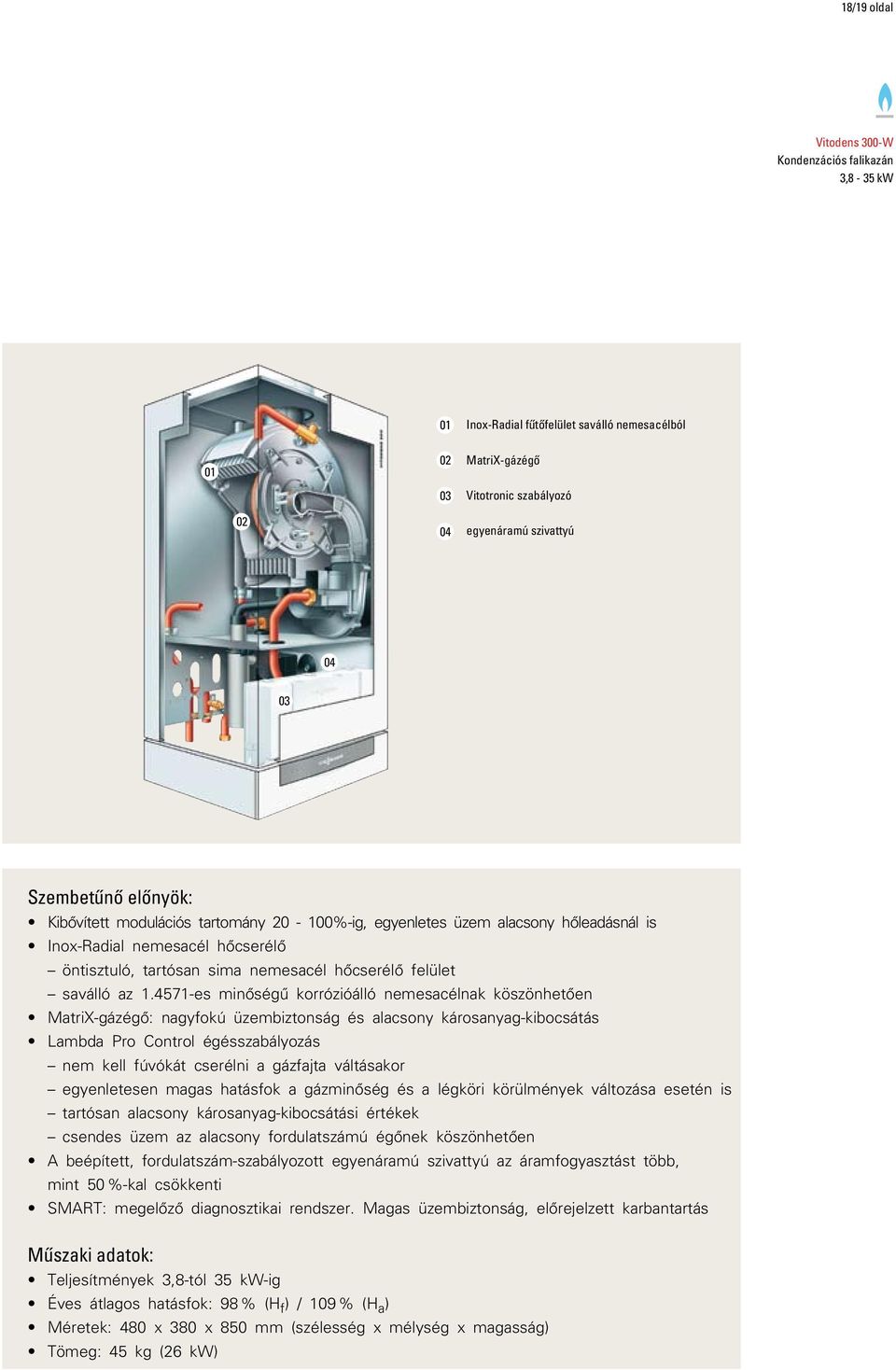

18 18/19 oldal Vitodens 300-W Kondenzációs falikazán 3,8-35 kw 01 Inox-Radial fûtôfelület saválló nemesacélból MatriX-gázégô Vitotronic szabályozó egyenáramú szivattyú Szembetûnô elônyök: Kibôvített modulációs tartomány %-ig, egyenletes üzem alacsony hôleadásnál is Inox-Radial nemesacél hôcserélô öntisztuló, tartósan sima nemesacél hôcserélô felület saválló az es minôségû korrózióálló nemesacélnak köszönhetôen MatriX-gázégô: nagyfokú üzembiztonság és alacsony károsanyag-kibocsátás Lambda Pro Control égésszabályozás nem kell fúvókát cserélni a gázfajta váltásakor egyenletesen magas hatásfok a gázminôség és a légköri körülmények változása esetén is tartósan alacsony károsanyag-kibocsátási értékek csendes üzem az alacsony fordulatszámú égônek köszönhetôen A beépített, fordulatszám-szabályozott egyenáramú szivattyú az áramfogyasztást több, mint 50 %-kal csökkenti SMART: megelôzô diagnosztikai rendszer. Magas üzembiztonság, elôrejelzett karbantartás Mûszaki adatok: Teljesítmények 3,8-tól 35 kw-ig Éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ) Méretek: 480 x 380 x 850 mm (szélesség x mélység x magasság) Tömeg: 45 kg (26 kw)

19 VITODENS 333-F Kompakt gázüzemû kondenzációs hôközpont, beépített melegvíz-tárolóval Az új készülék egyesíti a Vitodens 300-W kondenzációs kazánok elônyeit a különálló tárolók melegvíz komfortjával. Energiahatékonyság A Vitodens 333-F a MatriX sugárzóégôvel és a csúcstechnikájú saválló nemesacél Inox-Radial fûtôfelülettel biztosítja a maximális energiahatékonyságot, és a tartósan magas használati melegvíz komfortot. A Vitodens 300-W kondenzációs kazánból ismert modulok, mint a Lambda Pro Control és a SMART, illetve a fordulatszám-szabályozással ellátott egyenáramú szivattyú gondoskodik a magas hatásfokról, a megbízható üzemrôl és az alacsony energiafogyasztásról. Beépített tároló-töltô rendszer A Vitodens 333-F különbözô tároló-változatokban szállítható. A WS3C típus egy 86 literes melegvíz tárolóval ellátott tároló-töltô rendszert tartalmaz, amely egy kétszeres méretû hagyományos tárolóval megegyezô melegvíz komfortot nyújt. Kemény hálózati vízre is van megoldás Az új WR3C típust beépített 130 literes csôkígyós tárolóval látták el, amely különösen alkalmas a kemény hálózati vízzel rendelkezô területekhez. A különleges zománcozású tároló sima felülete nem érzékeny a vízkôlerakódásra. Vitodens 333-F kompakt felépítés, komplett megoldás

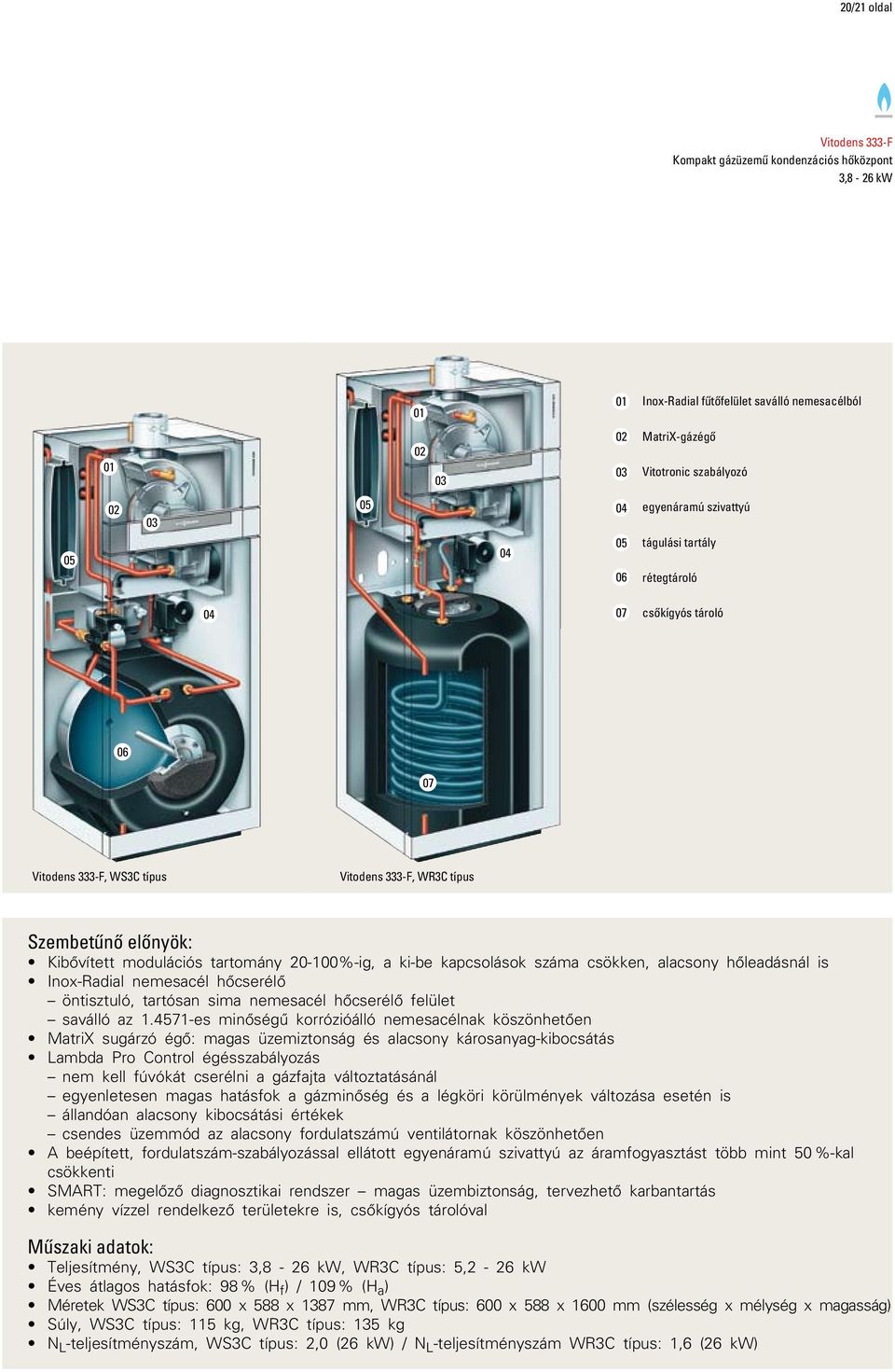

20 20/21 oldal Vitodens 333-F Kompakt gázüzemû kondenzációs hôközpont 3,8-26 kw Inox-Radial fûtôfelület saválló nemesacélból MatriX-gázégô Vitotronic szabályozó egyenáramú szivattyú tágulási tartály rétegtároló csôkígyós tároló Vitodens 333-F, WS3C típus Vitodens 333-F, WR3C típus Szembetûnô elônyök: Kibôvített modulációs tartomány %-ig, a ki-be kapcsolások száma csökken, alacsony hôleadásnál is Inox-Radial nemesacél hôcserélô öntisztuló, tartósan sima nemesacél hôcserélô felület saválló az es minôségû korrózióálló nemesacélnak köszönhetôen MatriX sugárzó égô: magas üzemiztonság és alacsony károsanyag-kibocsátás Lambda Pro Control égésszabályozás nem kell fúvókát cserélni a gázfajta változtatásánál egyenletesen magas hatásfok a gázminôség és a légköri körülmények változása esetén is állandóan alacsony kibocsátási értékek csendes üzemmód az alacsony fordulatszámú ventilátornak köszönhetôen A beépített, fordulatszám-szabályozással ellátott egyenáramú szivattyú az áramfogyasztást több mint 50 %-kal csökkenti SMART: megelôzô diagnosztikai rendszer magas üzembiztonság, tervezhetô karbantartás kemény vízzel rendelkezô területekre is, csôkígyós tárolóval Mûszaki adatok: Teljesítmény, WS3C típus: 3,8-26 kw, WR3C típus: 5,2-26 kw Éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ) Méretek WS3C típus: 600 x 588 x 1387 mm, WR3C típus: 600 x 588 x 1600 mm (szélesség x mélység x magasság) Súly, WS3C típus: 115 kg, WR3C típus: 135 kg N L -teljesítményszám, WS3C típus: 2,0 (26 kw) / N L -teljesítményszám WR3C típus: 1,6 (26 kw)

21 Közepes- és nagyteljesítményû kazánok kw Termékprogram 2008 Alacsonyhômérsékletû kazánok Korábbi név ÚJ VITOROND 200 gáz-/olajüzemû öntvény kazán alacsonyhômérsékletû készülék kw / kw éves átlagos hatásfok: 88 % (H f ) / 94 % (H a ) ÚJ lásd 24. oldal VITOPLEX 200 gáz-/olajüzemû acéllemez kazán alacsonyhômérsékletû készülék kw / kw éves átlagos hatásfok: 88 % (H f ) / 94 % (H a ) VITOPLEX 300 gáz-/olajüzemû acéllemez kazán alacsonyhômérsékletû készülék kw éves átlagos hatásfok: 90 % (H f ) / 96 % (H a ) Kondenzációs technika VITOCROSSAL 200 gázüzemû kondenzációs kazán kw éves átlagos hatásfok: 97 % (H f ) / 108 % (H a ) VITOCROSSAL 300 gázüzemû kondenzációs kazán kw 314 kw-ig Matrix sugárzó égôvel éves átlagos hatásfok: 98 % (H f ) / 109 % (H a ) VITOTRANS 300 égéstermék-/fûtôvíz hôcserélô kw gáz-/olajüzemû kondenzációs technika Vitotrans 333

22 22/23. oldal Közepes- és nagyteljesítményû kazánok kw Korábbi név lásd 25. oldal VITOMAX 200-LW meleg-/forróvizes fûtôkazán 120 C megengedett elôremenô vízhômérsékletig 2,1-19,5 MW hatásfok: 92 % Vitomax 200 VITOMAX 200-WS VITOMAX 300-LT VITOMAX 200-HW VITOPLEX 100-LS melegvizes fûtôkazán 110 C megengedett elôremenô vízhômérsékletig 1,75-11,63 MW hatásfok: 94 % meleg-/forróvizes fûtôkazán 120 C megengedett elôremenô vízhômérsékletig 1,86-5,9 MW éves átlagos hatásfok: 90 % (H f ) / 96 % (H a ) nagynyomású forróvíztermelô 120 C feletti megengedett elôremenô vízhômérséklethez 0,46-16,4 MW kisnyomású gôzfejlesztô 0,26-2,2 t/h 1 bar-ig Vitomax 200 Vitomax 300 Vitomax 200 HW Vitoplex 100 LS VITOMAX 200-LS kisnyomású gôzfejlesztô 2,9-5,0 t/h 1 bar-ig Vitoplex 200 LS VITOMAX 200-HS nagynyomású gôzfejlesztô 0,7-25 t/h, 25 bar-ig economiserrel vagy anélkül Vitomax 200 HS VITOMAX 200-RW VITOMAX 200-RS hulladékhô hasznosító kazán forróvíztermelésre hulladékhô hasznosító kazán gôzfejlesztésre

23 VITOPLEX 200 Háromhuzamú acéllemez kazán, beépített kazánvédelemmel a kw-os teljesítménytartományban Vitoplex 200 Gáz-/olajüzemû acéllemez kazán kw A Vitoplex 200 egy modern alacsonyhômérsékletû kazán, kw-os teljesítménytartományban. Háromhuzamú kialakítása és alacsony tûztérterhelése jelentôsen elôsegíti a károsanyagokban szegény égést. Az 560 kw feletti készülékeket továbbfejlesztették. A piac követelményeihez igazítva most új technikával rendelkezô kazánt kínálunk elônyös ár/teljesítmény arány mellett. Egyszerû hidraulikus illesztés 560 kw teljesítményig a Vitoplex készülékeket beépített Therm-Control kazánvédelemmel látták el. Alkalmazásával a hidraulikus illesztés és bekötés különösen egyszerûvé válik, mert a hômérséklet emelésre szolgáló visszakeverô szivattyú teljesen elhagyható. Gyors összeszerelés Az új Fastfix rögzítéstechnika használatával a kazántest és a hôszigetelés a helyszínen egyszerûen és gyorsan összeszerelhetô. Szembetûnô elônyök: Háromhuzamú kazán alacsony tûztérterheléssel, ezáltal károsanyagokban szegény égés, alacsony NOx-kibocsátással Acéllemez kazántest az üzembiztonság és a hosszú élettartam érdekében Beépített Therm-Control kazánvédelem az egyszerû hidraulikus illesztéshez Nem szükséges minimális fûtôvíz-tömegáram. Könnyû szerelés az új szereléstechnikának köszönhetôen Csökkentett rendszerköltségek: a visszakeverô szivattyú elhagyható (560 kw-ig) Gyárilag beállított és üzem közben vizsgált Vitoflame 100 Unit-égôvel szállítható Mûszaki adatok: Teljesítménytartomány: kw Éves átlagos hatásfok: 88 % (H f ) / 94 % (H a )

24 VITOMAX 200-LW 24/25. oldal Kedvezô árú, megbízható fûtôkazán Vitomax 200-LW Meleg- / forróvíztermelô 120 C-os megengedett elôremenô vízhômérsékletig kw A Vitomax 200-LW-vel a Viessmann a 2100-tól kw-ig terjedô teljesítménytartományban egy kedvezô árfekvésû és különösen megbízható meleg- / forróvíztermelôt kínál 120 C-os elôremenô vízhômérsékletig. Alacsony károsanyag kibocsátás A háromhuzamú kialakítás és a visszafordítás nélküli égéstér alacsony tûztérterheléshez vezet, amely a károsanyagokban szegény égés és az alacsony nitrogénoxid-kibocsátás elôfeltételei. Egyszerû hidraulikus illesztés A tágas vízterek és a nagy víztartalom gondoskodnak a jó önkeringésrôl és a biztonságos hôátvitelrôl. Ezzel lehetôvé válik az egyszerû hidraulikus csatlakozás, és nem szükséges minimális fûtôvíz-tömegáram biztosítása. Szembetûnô elônyök: Olaj- / gázüzemû háromhuzamú kazán állandó kazánvíz-hômérséklethez Megengedett üzemi nyomás 6 és 10 bar Meleg- / forróvíztermelô 120 C-ig megengedett elôremenô vízhômérséklettel Különlegesen magas minôségû hegesztési varratok Csekély sugárzási veszteség a vastag hôszigetelésnek köszönhetôen Vízvezetô lemezek a visszatérô víz egyenletes elosztása érdekében Alacsony tûztérterhelés: < 1.3 MW/m 3 Mûszaki adatok: Teljesítménytartomány: kw Magas kazánhatásfok: 92 %

25 Szolártechnika Használati melegvíz készítés, fûtésrásegítés és medencefûtés napkollektorokkal A Nap ingyen bocsátja rendelkezésre energiaszükségletünk többszörösét: kevesebb, mint 4 óra alatt a Földre sugározza az emberiség egész évben felhasznált energiáját. Magyarország minden négyzetméterére átlagosan KWh napenergia érkezik évente, ami 125 liter fûtôolaj energiatartalmának felel meg. Ezt a jelentôs mennyiségû energiát napkollektorokkal hôtermelésre lehet használni. A napenergiát hôvé alakító napkollektor ideális kiegészítôje lehet bármely fûtési rendszernek, és tartósan hozzájárul a fosszilis tüzelôanyagkészlet megóvásához. A kiemelkedôen hatékony Viessmann napkollektorokkal a használati melegvíztermelés és fûtés energiaszükségletének akár a 35 %-át is fedezni lehet.

26 26/27. oldal Szolártechnika A Viessmann cég egyike a vezetô európai napkollektoros rendszerek gyártóinak, és ezen a területen több mint 30 éves tapasztalattal rendelkezik. Kiváló minôségû, nagy teljesítményû kollektorok A napkollektorok bármely fûtési rendszer ideális kiegészítôi. A síkkollektorok különösen gazdaságosak és univerzálisan alkamazhatók. Különösen a használati melegvíz elôállítására és medencefûtésre ideális választás. A korrózióálló anyagok, a stabil vázszerkezet, az ütésálló hátfal és a szigetelt keret hosszútávon gondoskodik a megbízhatóságról és a tartósan magas hozamról. A befoglaló keret igény esetén bármely RAL-színárnyalatban szállítható, így a síkkollektort a tetô színéhez illeszthetjük. A vákuumcsövek tengelyük körül forgathatóak és így kedvezôtlen elhelyezés esetén is könnyedén a nap felé irányíthatók. Egyszerû szerelés átgondolt rendszertechnikával A sík- és vákuumcsöves kollektorok egyszerû és egységes szerelési rendszerrel, és kiváló minôségû nemesacél gégecsô csatlakoztatásokkal szerelhetôk. A különbözô rögzítési megoldások megkönnyítik a mindenkori épület-szerkezetekre történô elhelyezést. A tökéletesen egymáshoz illesztett rendszerelemek üzembiztonságot és hatékonyságot garantálnak - a kiváló minôségû napkollektoroktól kezdve, a melegvíztárolókon keresztül egészen a hôfejlesztôkig. Fûtésrásegítés napkollektorokkal A vákuumcsöves kollektorok a használati melegvíz készítés mellett fûtésrásegítésre, vagy abszorpciós klimatizálásra is alkalmasak. Már csekély napsugárzás mellett is magas hozamra képesek. Vitosol 200-F síkkollektorok a cseréppel megeggyezô színben

27 Szolártechnika Termékprogram 2008 Korábbi név VITOSOL 200-F síkkollektor 2,3 m 2 -es elnyelôfelülettel Vitosol 100 VITOSOL 200-T vákuumcsöves kollektor közvetlen átfolyású belsô kialakítás 1 / 2 / 3 m 2 -es elnyelôfelülettel Vitosol 200 VITOSOL 300-T vákuumcsöves kollektorok Heatpipe-elv alapján mûködô rendszer 2 / 3 m 2 -es elnyelôfelülettel Vitosol 300

28 28/29. oldal Szolártechnika Vitosol 200 vákuumcsöves kollektorok City of Tomorrow, Malmö

29 VITOSOL 200-F Nagy teljesítményû síkkollektor A Vitosol 200-F egy kiváló minôségû síkkollektor. Ideálisan használható használati melegvíz készítésre, medencefûtésre és fûtésrásegítésre. A Németországban, magas minôségû alapanyagokból elôállított kollektor hosszú élettartamot garantál, magas üzembiztonság mellett. Magas napenergia-hasznosítás A reflexiószegény biztonsági üvegen keresztül belépô napsugárzást a Sol-Titan szelektív bevonattal ellátott réz elnyelôelem intenzíven és nagy hatásfokkal hasznosítja. Az elnyelôlemez hátfalán kígyóvonalban futó gyûjtôvezeték az egész kollektorról egyenletesen és megbízhatóan vezeti el a hôt. A nagyfokú napenergia-hasznosítás és a magas hatásfok minden feltétele biztosított. Tartós tömörség A Vitosol 200-F burkolata körkörösen egy darabból hajlított alumínium keretre épül. A biztonsági üveg idôjárás- és UV-álló tömítése varratmentes, rugalmas tömítômasszából készül. Vonzó formatervezés, egyéni színekben A Vitosol 200-F a tetôsíkba is építhetô. A keret-burkolatok (kiegészítô tartozék) biztosítják a kollektorfelület és tetô harmonikus átmenetét. Igény esetén a keret különleges színárnyalatban is szállítható. Egyszerû szerelés Vitosol 200-F Nagy teljesítményû síkkollektorok A Vitosol 200-F szerelése különösen felhasználóbarát. A beépített elôremenô- és visszatérô gyûjtôvezetékek lehetôvé teszik az egyszerû és gyors szerelést, nagyobb kollektorfelület esetén is. Akár 12 db közvetlenül egymás mellé fektetett kollektort is beköthetünk egyetlen csatlakozó vezetékpárral.

30 30/31. oldal Vitosol 200-F Síkkollektor 2,3 m 2 -es elnyelôfelülettel 01 körkörösen hajlított alumínium keret, szállítható az összes RAL-színben 02 reflexiószegény biztonsági üveg Sol-Titan szelektív bevonattal ellátott réz elnyelôlemez, kígyóvonalban futó gyûjtôvezetékkel 03 Szembetûnô elônyök: Nagy teljesítményû síkkollektor reflexiószegény üveggel használati melegvíz készítésre, medencefûtésre és fûtésrásegítésre Tetszetôs formatervezés, RAL 8019 (barna) színû keret. A keret kívánságra az összes egyéb RAL-színárnyalatban szállítható Univerzálisan alkalmazható, tetôre történô szereléshez és szabadon álló szereléshez egyaránt. Függôleges és vízszintes kivitelben - max. 12 kollektort lehet párhuzamosan bekötni Magas hatásfok a szelektív Sol-Titan bevonattal ellátott abszorbernek köszönhetôen Tartós tömítettség és robusztus kivitel az egy darabból álló, körkörösen hajlított alumínium keretnek a folytonos üvegtömítésnek köszönhetôen Ütés- és korrózióálló horganyzott acéllemez hátfal Könnyen szerelhetô Viessmann rögzítéstechnika statikailag ellenôrzött korrózióálló nemesacél és alumínium szerkezeti elemekkel - egységes az összes Viessmann kollektorhoz A kollektorok gyors és biztonságos csatlakoztatása a rugalmas nemesacél gégecsô csatlakozások segítségével CE-jelölés az EN ös szabvány alapján és Solar Keymark minôségtanúsítás Mûszaki adatok: 2,3 m 2 elnyelôfelület Méretek: 2380 x 1056 x 90 mm (szélesség x magasság x mélység) Tömeg: 52 kg

31 Fatüzelésû kazánok Komplett rendszertechnika professzionális fatüzeléshez A fa az egyetlen megújuló tüzelôanyag, amely közvetlenül és csak egészen csekély átalakítási veszteséggel áll a rendelkezésre, függetlenül az évszaktól és az idôjárástól. Még nagyobb elônye, hogy a fa újratermelôdô hazai tüzelôanyag, amelyet hosszabb szállítási utak nélkül is hasznosítani lehet. Ezért a mezô- és erdôgazdaság tartós lehetôségeit idôrôl idôre felül kell vizsgálni, mert ma még távolról sincs kimerítve. Csupán Németországban több mint 3 millió hektár fog a jövôben rendelkezésre állni az energiaelôállítás részére anélkül, hogy ez a termôterület az élelmiszergyártásból hiányozna. Növényfajtától függôen hektáronként m 3 földgáz energiatartalma termelhetô ki. Ezzel a mennyiséggel akár egy-két enyhe hôszigetelésû családi házat egész évben ki lehet fûteni. A Viessmann komplett megoldásokat kínál: egy családi ház hôellátását biztosító pelletkazántól kezdve a biomasszát használó nagyteljesítményû hô- és áramfejlesztô berendezések építéséig, lakóparkok, ipari üzemek és áramfejlesztô vállalkozások számára.

32 32/33. oldal Fatüzelésû rendszerek kw-ig Viessmann fatüzelésû kazánok 48 kw-ig A Vitolig/Vitoligno fatüzelésû kazánokkal a Viessmann CO 2 -semleges fûtési megoldást kínál családi házakhoz, többlakásos épületekhez. Az új csúcskategóriájú faelgázosító- és pelletkazánok kimagasló hatásfokukkal, megbízhatóságukkal és egyszerû kezelésükkel tûnnek ki. A Vitoligno 300-P pelletkazán intelligens égésszabályozással és páratlan Variopassrendszerrel rendelkezik, amely a kazánteljesítmény teljesen folyamatos szabályozását teszi lehetôvé a fûtôfelület automatikus illesztésével. Köb fatüzelésû rendszerek kw-ig A fatüzelésû kazánokat gyártó Köb & Schäfer cég 2008 eleje óta a Viessmann csoport tagja (székhely: Wolfurt in Voralberg). Mawera komplett fatüzelésû rendszerek kw-ig Az osztrák vállalkozás a nagyteljesítményû fatüzelésû rendszerek és biomasszafûtôerômûvek vezetô gyártói közé tartozik, és 2006 óta a Viessmann csoport tagja. A termékprogram magában foglalja a kazánoktól kezdve a tüzelôanyag-elôkészítésen keresztül a füstgáz-tisztítást és az összes rendszerkomponenst. A bármely szilárd tüzelôanyaggal mûködô technológia lehetôvé teszi a maradék- és hulladékfák elégetését is. Ezzel a Mawera meggyôzôen komplett és méretre szabott rendszermegoldásokat nyújt a biomasszából nyert hô- és áramfejlesztés terén is. A Pyrot kazáncsalád rotációs tüzelése az utóbbi idôk egyik legnagyobb elôrelépése a közepes teljesítményû fatüzelés területén, olyan elôkezelt fa tüzelôanyagok alkalmazásánál mint a hasábfa, pellet, aprófa és forgács. A szabadalmaztatott Low-Particle -tüzelést Osztrák Innovációs Díjjal tüntették ki.

33 Fatüzelésû kazánok 4-48 kw Termékprogram 2008 Korábbi név VITOLIG 100 minôségi fatüzelésû kazán max. 33 cm hasábfa hosszig 12,7-14,8 kw lásd 36. oldal VITOLIG 200 csúcsminôségû faelgázosító kazán max. 50 cm hasábfa hosszig, fabriketthez és aprítékhoz is kw ÚJ VITOLIGNO 300-P exkluzív pellettüzelésû kazán 4-48 kw Vitolig 300

34 Biomassza tüzelés Mawera / Köb & Schäfer 34/35 oldal kw Köb & Schäfer ÚJ lásd 38. oldal Pyromat Eco darabolt hasábfához, kézi utántöltéssel kw Pyromat Dyn automatikus nyesedék- és pellettüzelés, valamint darabolt hasábfához, kézi utántöltéssel kw Pyrot automatikus rotációs tüzelés pellettel, nyesedékkel és forgáccsal kw Pyrtec automatikus rostélytüzelés pellettel, nyesedékkel és forgáccsal kw Mawera ÚJ lásd 39. oldal Kettôs rostélyú, alátolásos rendszerû tüzelés tüzeléstechnika az iparból, erdészetbôl és egyéb tevékenységbôl származó száraz és nedves faszármazékok elégetéséhez kw Laposrostélyos, alátolásos rendszerû tüzelés laposrostélyú tüzelés a megfelelô csiga-, hidraulikus- vagy láncos szállító-továbbító rendszerelemekkel kw Befúvásos tüzelés ipari fafeldolgozásból származó, erôsen porállagú, száraz tüzelôanyagok elégetéséhez kw Ügyfélspecifikus kivitelû tüzelés befúvós- és laposrostélyú tüzeléstechnika kombinációja, szinte csaknem az összes faalapú tüzelôanyag számára, illesztett ûrtartalommal kw

35 VITOLIG 200 Új mérték a faelgázosító kazánok között A Viessmann Vitolig 200 faelgázosító kazánja új mércét állít a komfort, a hatékonyság és a biztonság terén. Az új csúcstechnika hagyományosan Viessmann feljesztés és gyártás. Nagy modulációs tartomány A Vitolig 200 hatékonysága és takarékossága meggyôzô. Legyen szó energiatakarékos házról, vagy nagyobb energiaszükségletû épületrôl: a kw-ig terjedô teljesítménytartomány és az alacsony részterhelés minden igényt kielégít. Fatüzelésnél szokatlanul magas hatásfok 92%-os hatásfokával és alacsony füstgázhômérsékletével a Vitolig 200 elôkelô helyet vívott ki magának a fatüzelésû kazánok között. A tökéletes égést tûztér hômérséklet-érzékelô felügyeli minden üzemállapotban. Alkalmazásával a kazán állandóan magas hatásfokot ér el, valamint érzéketlen a változó faminôséggel szemben. A Vitolig 200 biztonságáért a nagy kazánvíz-ûrtartalom és a termikus biztonsági szelep felel. Szabadalmaztatott kamraszellôztetés A nemesacél töltôtér és a speciális kerámiából készült égéstér 50 cm hosszú száraz fahasáb, fabrikett és faapriték elégetésére alkalmas. A szabadalmaztatott kamraszellôztetésnek köszönhetôen utántöltés esetén a töltôteret nem hagyja el zavaró szag. A nagy töltôtérfogattal akár 12 óráig terjedô égési idô érhetô el. Kimagasló mûszaki tartalom A Vitolig 200 fokozatmentes fordulatszámszabályozású szívóventilátort és különleges felfûtési automatikát tartalmaz. Segítségükkel és a tûztér hômérsékletének aktív szabályozásával a begyújtást követôen már néhány perc elteltével hasznos hô keletkezik.

36 36/37. oldal Vitolig 200 Exkluzív faelgázosító kazán kw fordulatszám-szabályozott szívóventilátor nagy hatékonyságú hôszigetelés kézi fûtôfelület tisztító berendezés nemesacél töltôtér kerámia égôkamra hamutálca automatikus levegôszabályozás Szembetûnô elônyök: Különleges minôségû faelgázosító kazán Max. 50cm hosszúságú száraz hasábfához, fabriketthez és faapritékhoz A teljesítmény folyamatos szabályozása, üzemi állapottól függôen akár 50%-os részterhelésig Kézi utántöltéssel Nagyméretû nemesacél töltôtartály - akár 12 óra folyamatos üzem Felfûtési automatika, már néhány perc elteltével hasznos hô jelentkezik Szabadalmaztatott töltôtér szellôztetés Egyszerûen kezelhetô, digitális kazánköri szabályozó öndiagnosztikai rendszerrel és hibakijelzéssel Minimális károsanyag kibocsátás, tûztérhômérséklet aktív szabályzásának köszönhetôen Mûszaki adatok: Teljesítmény: 13, 20 és 40 kw Kimagasló kazánhatásfok 92%-ig

37 Köb & Schäfer Új gyártók a Viessmann Csoportban: kompetens és innovatív termékek biomasszából történô hôtermelésre, teljesítménytartomány: kw Pyrot kw Automatikus rotációs tüzelés pellethez, nyesedékhez és forgácshoz Hôfejlesztés biomasszából A Köb & Schäfer cég bevonásával a Viessmann megerôsítette vezetô pozícióját a megújuló biomasszát használó hôtermelôk területén. A Köb & Schäfer a fatüzelésû berendezések vezetô gyártója, és jelenleg a közepes teljesítménytartományban a legmodernebb technológiájával rendelkezik ( kw). Hasábfával és vegyes faapritékkkal mûködô (aprított darabok, ill. pelletek, automatikusan darabolt hasábfával) kisteljesítményû kazánjaival a Köb & Schäfer kiegészíti a Viessmann biomassza kínálatát ( kw). A Köb & Schäfer termékkínálat Biomassza-kazánok kw Automatikus utántöltô rendszerek Elôszárító nedves aprítékhoz Szûrô berendezések a csekély porkibocsátás érdekében Felhasználható tüzelôanyagok pellet darabolt hasábfa aprított tüzifa faforgács

38 Mawera 38/39. oldal Mawera / Köb & Schäfer biomassza-kazánok kw Mawera biomasszakazán alsó rostélytüzeléssel és automatikus hamuürítéssel, kw (tüzelôanyagtól függôen) Az elsô európai biomassza-erômû kapcsolt fûtés-, hûtés- és villamos energiatermeléssel, 1100 kw elektromos teljesítménnyel A növekvô energiaárak, a behatárolt fosszilis energiaforrások és a klímavédelemmel kapcsolatban megnövekedett követelmények tekintetében a biomasszának, mint tüzelôanyagnak egyre nagyobb jelentôsége van. A Mawera cég bevonásával a Viessmann csoport elsôrendû szakértelmre tett szert a növekvô biomassza-piacon. A teljesítménytartomány igen tágas: kw. A fatüzelésû rendszerek egyik vezetô biomassza fûtôerûômû gyártójaként a Mawera meggyôzôen komplett és méretre szabott rendszermegoldásokat kínál biomasszából történô hôfejlesztésre. Minden fajtájú faalapú tüzelôanyaghoz: a kazántól kezdve a tüzelôanyag-elôkészítésen keresztül a füstgáztisztításig - mindent egy kézbôl. A Mawera termékkínálat Biomassza kazánok és speciális égôterek kw Siló- és tartályrendszerek Szállítórendszerek Égéstermék elvezetô rendszerek, ventilátorok, kémények Erômûvi hôtermelô rendszerek Felhasználható tüzelôanyagok pellet erdei fa maradék- és fahulladék fakéreg fûrészpor

39 Hôszivattyúk Hô a természetbôl A talajhô olyan megújuló energiaforrás, amely a tartós üzembiztonság összes feltételének megfelel. A földtömeg 99 százaléka forróbb, mint 1000 C. Ez a hômérséklet már átlagosan 30 km-es mélységben elérhetô. Az emberiség idômértékét tekintve a földmagban tárolt hô korlátlan mennyiségben áll rendelkezésre. A földbôl kinyert energiához hasonlóan a környezeti hôt is hasznosítani lehet például a levegôjét hôszivattyúk segítségével. A természet hôjének hasznosítása már ma is igen fontos mértékben hozzájárul az emberiség CO 2 -kibocsátásának csökkentéséhez. A földkérget elérô geotermikus energia már ma is hasznosítható és százezerszeresen bevált, ehhez csak 100 m mélyre kell lefúrni. A rendelkezésre álló hômérséklet (kb C) ideális elôfeltétel arra, hogy hôszivattyúval egész évben kényelmesen fûthessünk.

40 40/41. oldal Hôszivattyúk 5,4-106,8 kw Átfogó hôszivattyús rendszerkínálatunk a passzív házakhoz való kompakt készülékektôl kezdve egészen a több száz kw-os rendszerekig terjed. Hôforrásként a talaj, a víz vagy a levegô energiája szolgálhat. Megbízható kompresszor, csendes üzem Minden Viessmann hôszivattyú központi eleme a milliószorosan bevált és megbízható Scroll-kompresszor, amely a belsô hûtési körfolyamat összes további komponensével kompakt egységet alkot. A kompresszor lengô csapágyazása nyugodt járást és különösen halk üzemet eredményez. Teljesítményszámok 5 felett és 65 C feletti elôremenô hômérséklet Az elektronikusan szabályozott expanziós szelep a hûtôkört a teljesítmény-követelményekhez igazítja. Ezzel a megoldással 5-nél magasabb teljesítményszámot érhetünk el. A Viessmann mérnökei által kifejlesztett EVI-folyamat egész évben 65 C-os elôremenô vízhômérsékletet tesz lehetôvé. Használatával a hôszivattyút radiátoros fûtési rendszeren is lehet üzemeltetni. Természetes- és aktív hûtés A talaj alacsony hômérsékletét nyáron hûtésre használhatjuk (natural cooling), ehhez a hôszivattyú kompresszorát nem kell járatni. Az új aktív hûtôvel (AC-Box) a hôszivattyú belsô körfolyamata megfordítható (aktív hûtés). A felhasználóbarát szabályzástechnika hûtésre éppúgy alkalmazható, mint a napenergiát hasznosító melegvíz készítésre és fûtésrásegítésre. A Viessmann hôszivattyúkon feltüntetett jelölés a kíváló minôség és a különlegesen magas mûszaki színvonal látható jele. Minden Vitocal hôszivattyú központi eleme: a Compliant Scrollkompresszor

41 Hôszivattyúk 5,4-106,8 kw Termékprogram 2008 Korábbi név VITOCAL 200-G talajhô hôszivattyú 6,1-9,7 kw Vitocal 200 ÚJ lásd 44. oldal VITOCAL 222-G talajhô hôszivattyú beépített 250 literes tároló-vízmelegítôvel 6,1-9,7 kw VITOCAL 242-G talajhô hôszivattyú beépített 250 literes tároló-vízmelegítôvel és napenergia-hasznosítással 6,1-9,7 kw Vitocal 343 VITOCAL 300-A levegô hôszivattyú beltéri felállítással 7,2-14,6 kw Vitocal 300 VITOCAL 300 talajhô hôszivattyú kompakt kivitel, beépített szerelvényekkel 5,4-10,8 kw talajvíz hôszivattyú 8,4-14,2 kw
