Építőanyagok I. Építészeknek
|
|
- Zalán Takács
- 8 évvel ezelőtt
- Látták:
Átírás
1 Építőanyagok I. Építészeknek A jegyzet Józsa Zsuzsa előadásai alapján készült Készítette: Ébend Kata Szerkesztette: Szeifert Dániel Miklós Bernadett B.Tóth Dániel Készült az Építész DEPO Öntevékeny Kör szervezésében

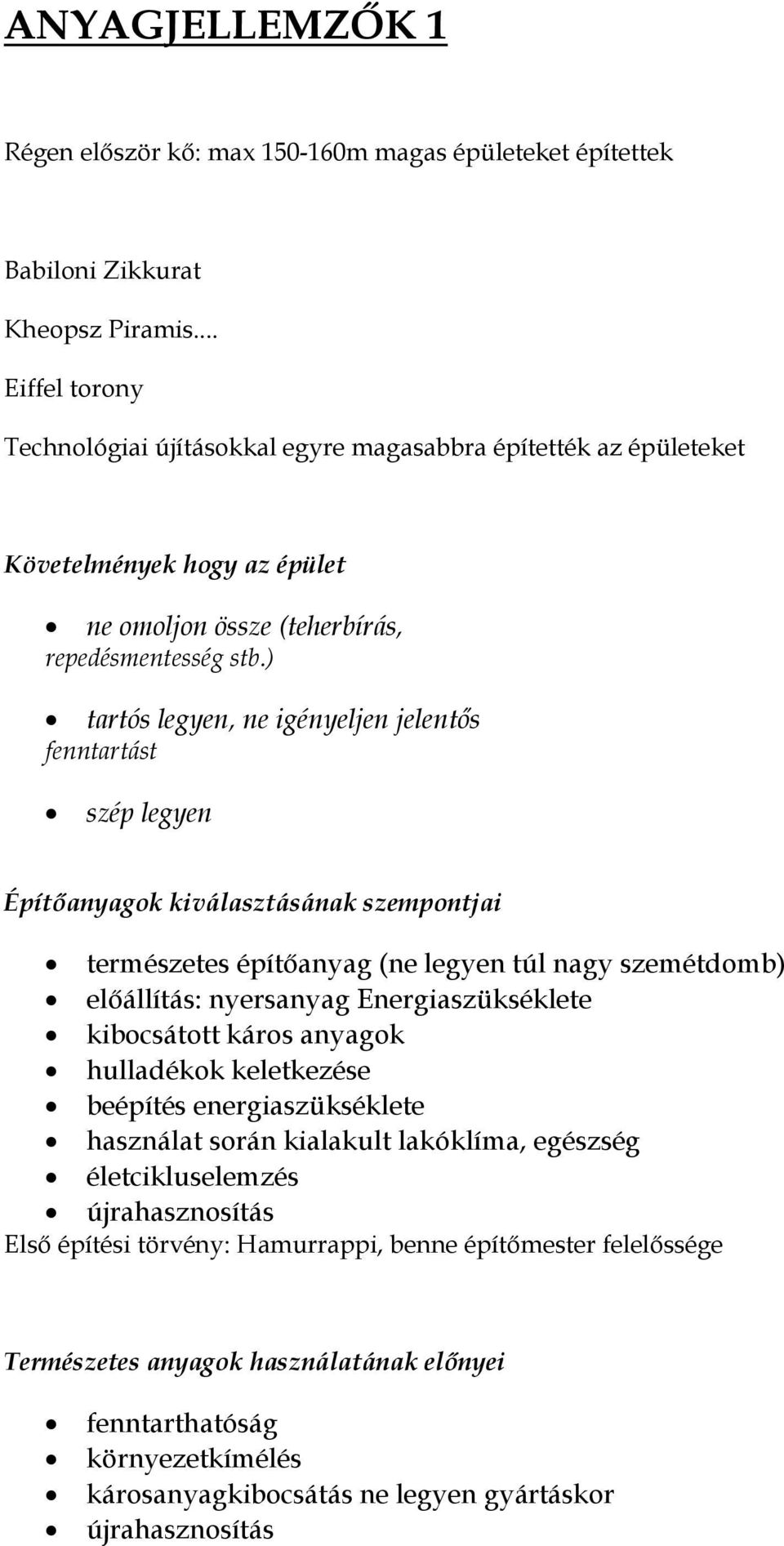

2 ANYAGJELLEMZŐK 1 Régen először kő: max m magas épületeket építettek Babiloni Zikkurat Kheopsz Piramis... Eiffel torony Technológiai újításokkal egyre magasabbra építették az épületeket Követelmények hogy az épület ne omoljon össze (teherbírás, repedésmentesség stb.) tartós legyen, ne igényeljen jelentős fenntartást szép legyen Építőanyagok kiválasztásának szempontjai természetes építőanyag (ne legyen túl nagy szemétdomb) előállítás: nyersanyag Energiaszükséklete kibocsátott káros anyagok hulladékok keletkezése beépítés energiaszükséklete használat során kialakult lakóklíma, egészség életcikluselemzés újrahasznosítás Első építési törvény: Hamurrappi, benne építőmester felelőssége Természetes anyagok használatának előnyei fenntarthatóság környezetkímélés károsanyagkibocsátás ne legyen gyártáskor újrahasznosítás

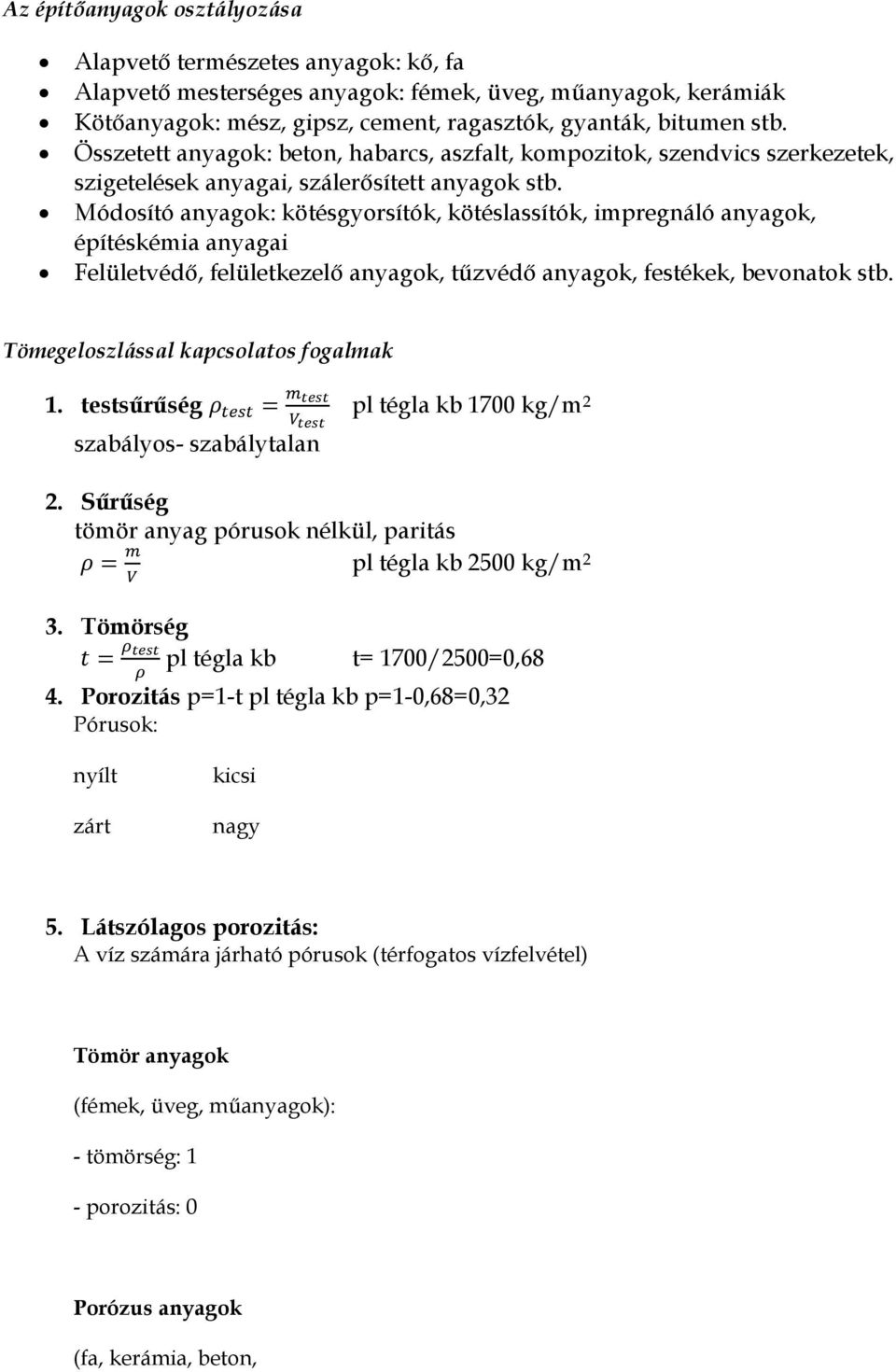

3 Az építőanyagok osztályozása Alapvető természetes anyagok: kő, fa Alapvető mesterséges anyagok: fémek, üveg, műanyagok, kerámiák Kötőanyagok: mész, gipsz, cement, ragasztók, gyanták, bitumen stb. Összetett anyagok: beton, habarcs, aszfalt, kompozitok, szendvics szerkezetek, szigetelések anyagai, szálerősített anyagok stb. Módosító anyagok: kötésgyorsítók, kötéslassítók, impregnáló anyagok, építéskémia anyagai Felületvédő, felületkezelő anyagok, tűzvédő anyagok, festékek, bevonatok stb. Tömegeloszlással kapcsolatos fogalmak 1. testsűrűség pl tégla kb 1700 kg/m 2 szabályos- szabálytalan 2. Sűrűség tömör anyag pórusok nélkül, paritás pl tégla kb 2500 kg/m 2 3. Tömörség pl tégla kb t= 1700/2500=0,68 4. Porozitás p=1-t pl tégla kb p=1-0,68=0,32 Pórusok: nyílt zárt kicsi nagy 5. Látszólagos porozitás: A víz számára járható pórusok (térfogatos vízfelvétel) Tömör anyagok (fémek, üveg, műanyagok): - tömörség: 1 - porozitás: 0 Porózus anyagok (fa, kerámia, beton,

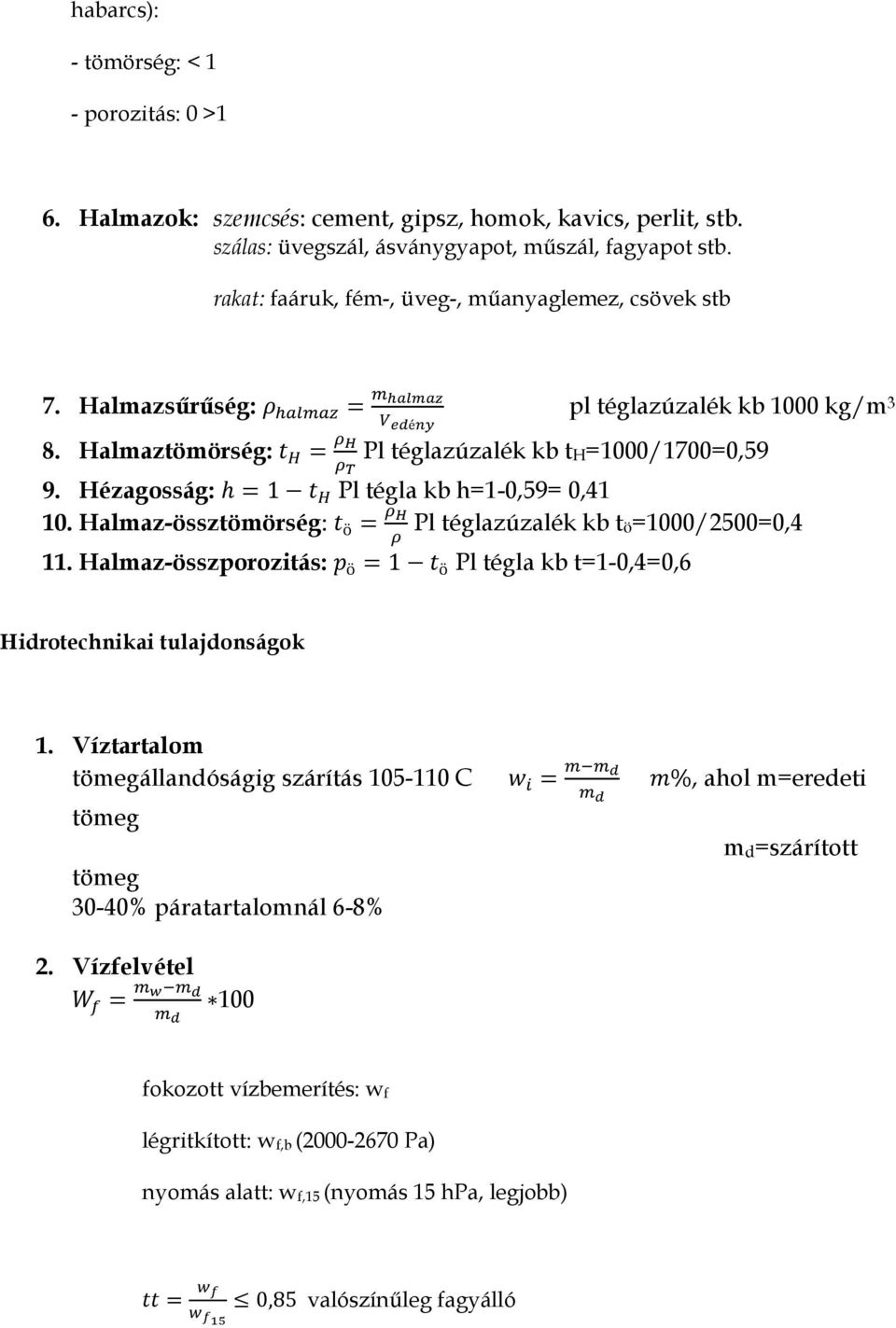

4 habarcs): - tömörség: < 1 - porozitás: 0 >1 6. Halmazok: szemcsés: cement, gipsz, homok, kavics, perlit, stb. szálas: üvegszál, ásványgyapot, műszál, fagyapot stb. rakat: faáruk, fém-, üveg-, műanyaglemez, csövek stb 7. Halmazsűrűség: pl téglazúzalék kb 1000 kg/m 3 8. Halmaztömörség: Pl téglazúzalék kb th=1000/1700=0,59 9. Hézagosság: Pl tégla kb h=1-0,59= 0, Halmaz-össztömörség: Pl téglazúzalék kb tö=1000/2500=0,4 11. Halmaz-összporozitás: Pl tégla kb t=1-0,4=0,6 Hidrotechnikai tulajdonságok 1. Víztartalom tömegállandóságig szárítás C tömeg tömeg 30-40% páratartalomnál 6-8%, ahol m=eredeti md=szárított 2. Vízfelvétel 100 fokozott vízbemerítés: w f légritkított: w f,b ( Pa) nyomás alatt: w f,15 (nyomás 15 hpa, legjobb) valószínűleg fagyálló

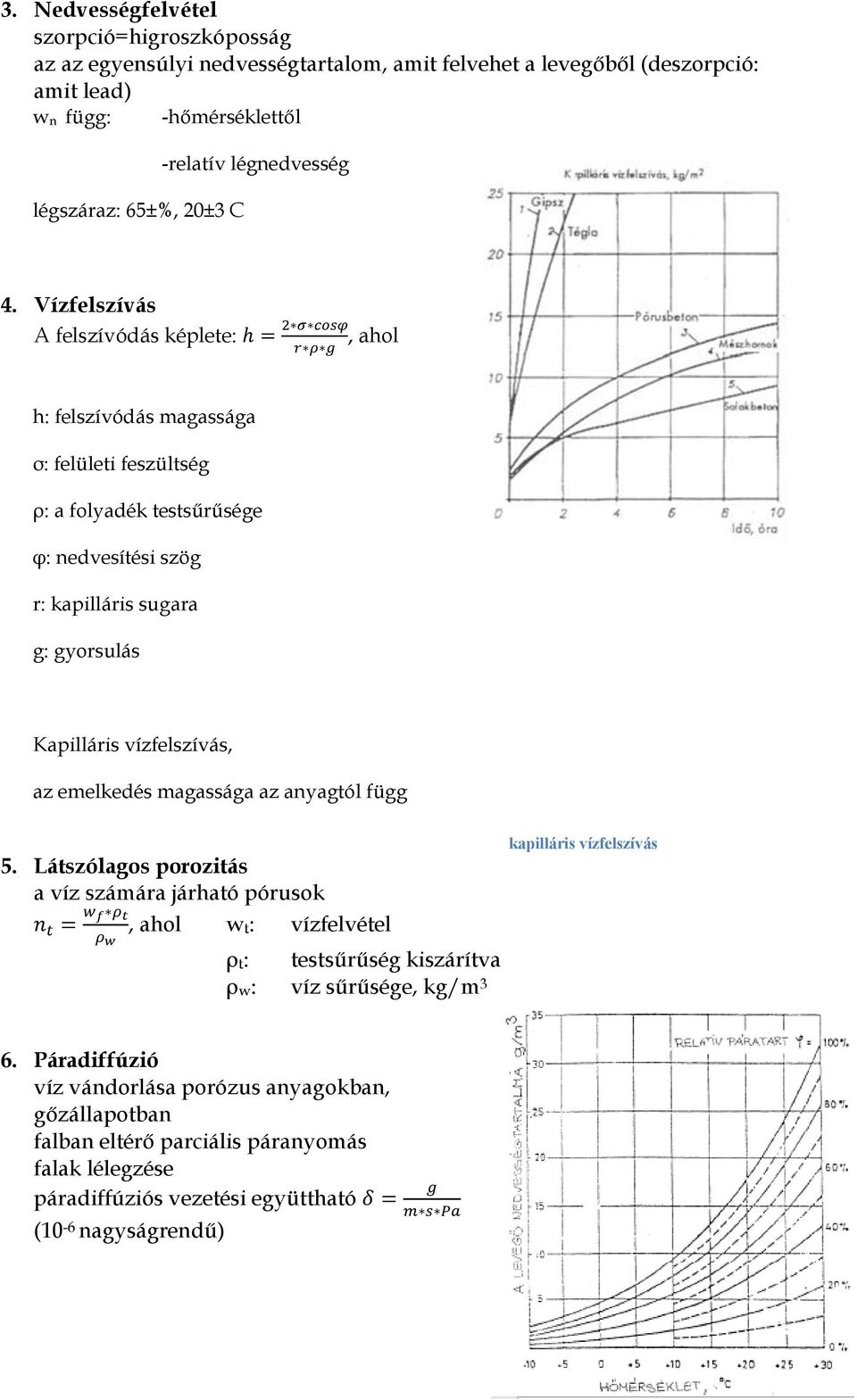

5 3. Nedvességfelvétel szorpció=higroszkóposság az az egyensúlyi nedvességtartalom, amit felvehet a levegőből (deszorpció: amit lead) w n függ: -hőmérséklettől légszáraz: 65±%, 20±3 C -relatív légnedvesség 4. Vízfelszívás A felszívódás képlete:, ahol h: felszívódás magassága σ: felületi feszültség ρ: a folyadék testsűrűsége φ: nedvesítési szög r: kapilláris sugara g: gyorsulás Kapilláris vízfelszívás, az emelkedés magassága az anyagtól függ 5. Látszólagos porozitás a víz számára járható pórusok, ahol wt: vízfelvétel ρt: testsűrűség kiszárítva ρw: víz sűrűsége, kg/m 3 kapilláris vízfelszívás 6. Páradiffúzió víz vándorlása porózus anyagokban, gőzállapotban falban eltérő parciális páranyomás falak lélegzése páradiffúziós vezetési együttható (10-6 nagyságrendű)

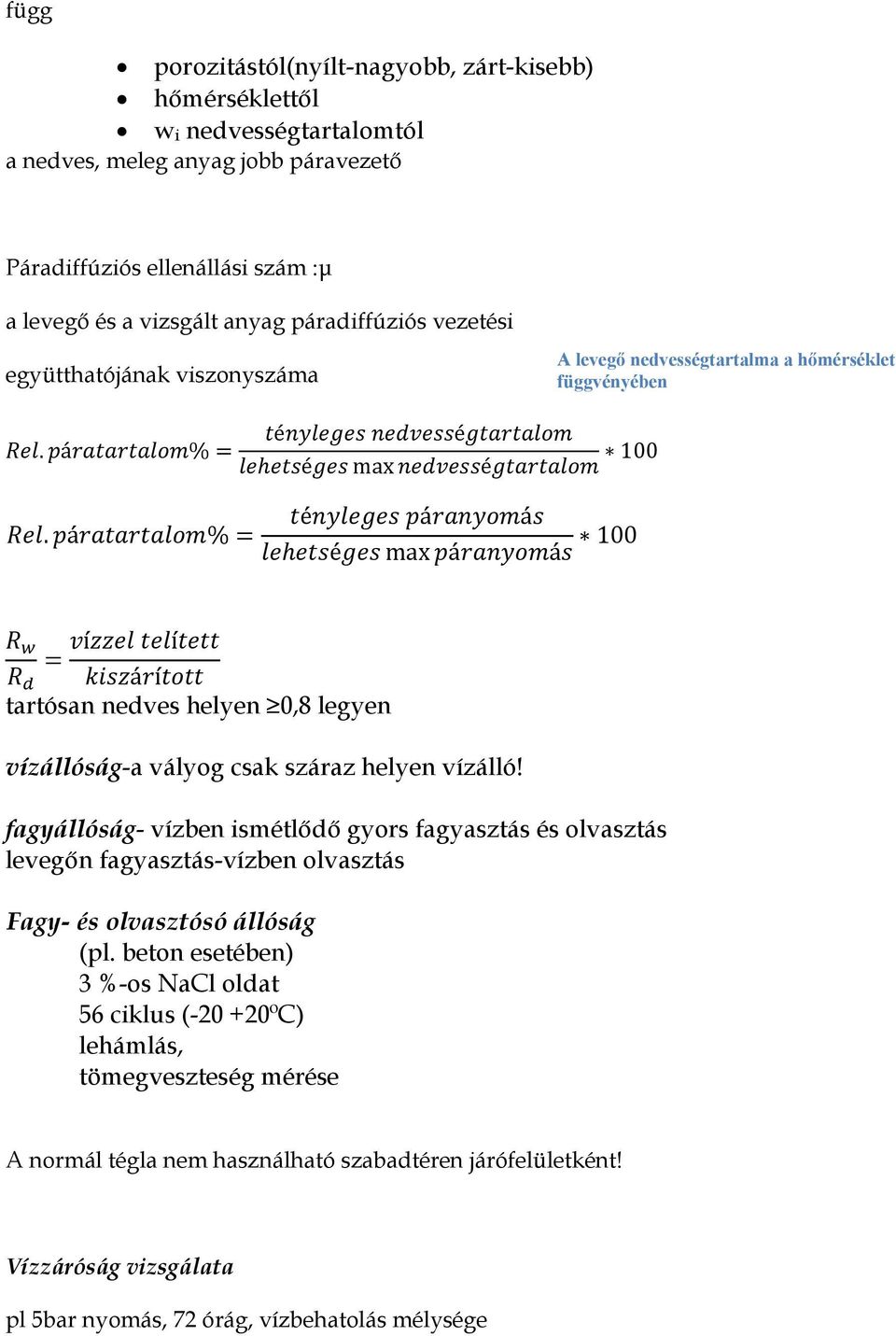

6 függ porozitástól(nyílt-nagyobb, zárt-kisebb) hőmérséklettől wi nedvességtartalomtól a nedves, meleg anyag jobb páravezető Páradiffúziós ellenállási szám :μ a levegő és a vizsgált anyag páradiffúziós vezetési együtthatójának viszonyszáma A levegő nedvességtartalma a hőmérséklet függvényében tartósan nedves helyen 0,8 legyen vízállóság-a vályog csak száraz helyen vízálló! fagyállóság- vízben ismétlődő gyors fagyasztás és olvasztás levegőn fagyasztás-vízben olvasztás Fagy- és olvasztósó állóság (pl. beton esetében) 3 %-os NaCl oldat 56 ciklus ( ºC) lehámlás, tömegveszteség mérése A normál tégla nem használható szabadtéren járófelületként! Vízzáróság vizsgálata pl 5bar nyomás, 72 órág, vízbehatolás mélysége
7 Hővezetés Hővezetési tényező (λ) λ (W/mK) hővezetési tényező a testsűrűség függvényében
8

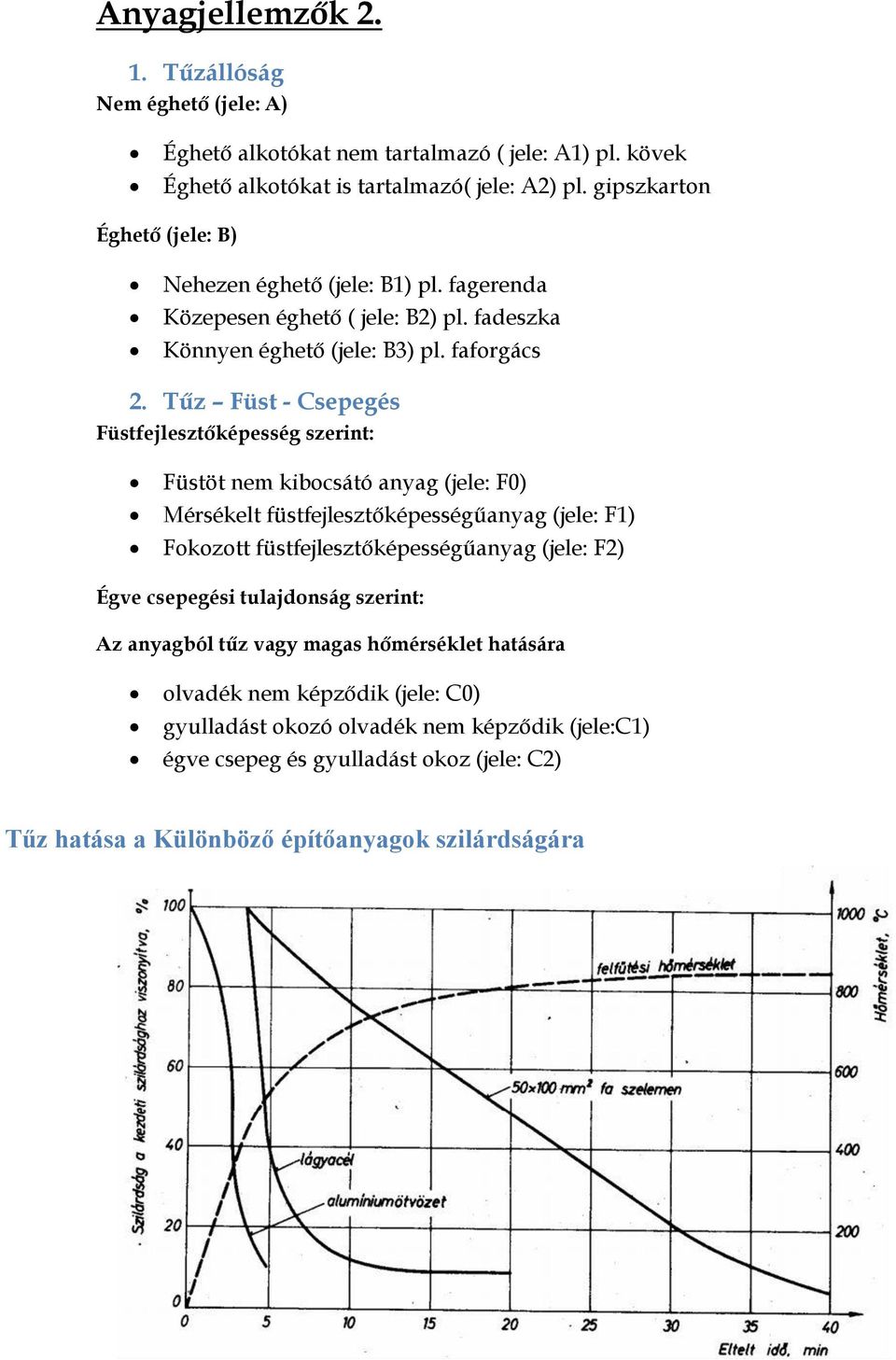

9 Anyagjellemzők Tűzállóság Nem éghető (jele: A) Éghető alkotókat nem tartalmazó ( jele: A1) pl. kövek Éghető alkotókat is tartalmazó( jele: A2) pl. gipszkarton Éghető (jele: B) Nehezen éghető (jele: B1) pl. fagerenda Közepesen éghető ( jele: B2) pl. fadeszka Könnyen éghető (jele: B3) pl. faforgács 2. Tűz Füst - Csepegés Füstfejlesztőképesség szerint: Füstöt nem kibocsátó anyag (jele: F0) Mérsékelt füstfejlesztőképességűanyag (jele: F1) Fokozott füstfejlesztőképességűanyag (jele: F2) Égve csepegési tulajdonság szerint: Az anyagból tűz vagy magas hőmérséklet hatására olvadék nem képződik (jele: C0) gyulladást okozó olvadék nem képződik (jele:c1) égve csepeg és gyulladást okoz (jele: C2) Tűz hatása a Különböző építőanyagok szilárdságára
10 3. Mechanikai jellemzők TERHEK:statikus dinamikus, rövididejű tartós, egyszeri ismétlődő IGÉNYBEVÉTEL MÓDJA SZERINT: húzó, nyomó, nyíró, csavaró Tiszta húzás szakító vizsgálat: húzószilárdság meghatározása arányossági határ üvegszál szilárdsága a szálátmérőtől is függ. (E- rugalmassági modulus) Rugalmas alakváltozás: Reverzibilis (visszafordítható) Képlékeny alakváltozás: Az alakváltozás maradandó 4. Betonacélok alakváltozása: Melegen hengerelt: A felhevített acélt hengerek között vezetjük át ami formát ad neki. Hidegen húzott: Meghúzzák a hideg acélt, az megfolyik, így nagyobb lesz a húzószilárdsága:de veszélyes mert nem folyik, így a szerkezet ha leszakad, nem jelzi elő a kúszás.
11 5. Porózus anyagok nyomószilárdsága A tönkremenetel oka a keresztirányú alakváltozó-képesség kimerülése, a kis húzószilárdság! A nyomószilárdságot befolyásoló tényezők: a próbatest alakja: kocka, henger, hasáb a próbatest mérete: - a szélesség magasság aránya a próbatest és a nyomólap közötti anyag(surlódás!) nedvesség tartalom Beton jele: C 8/ 10 Átlagérték közelítően: 15 cm-es kockán mért küszöbérték + 10 N/ nm C 25/30 : Henger szilárdság 25, kocka szilárdság 30N/nm Pl. +10 = 40 N/ nm kb. Az átlagszilárdság 6. Fa nyomószilárdsága A rostirány nagyon fontos a szilárdság szempontjából!!!

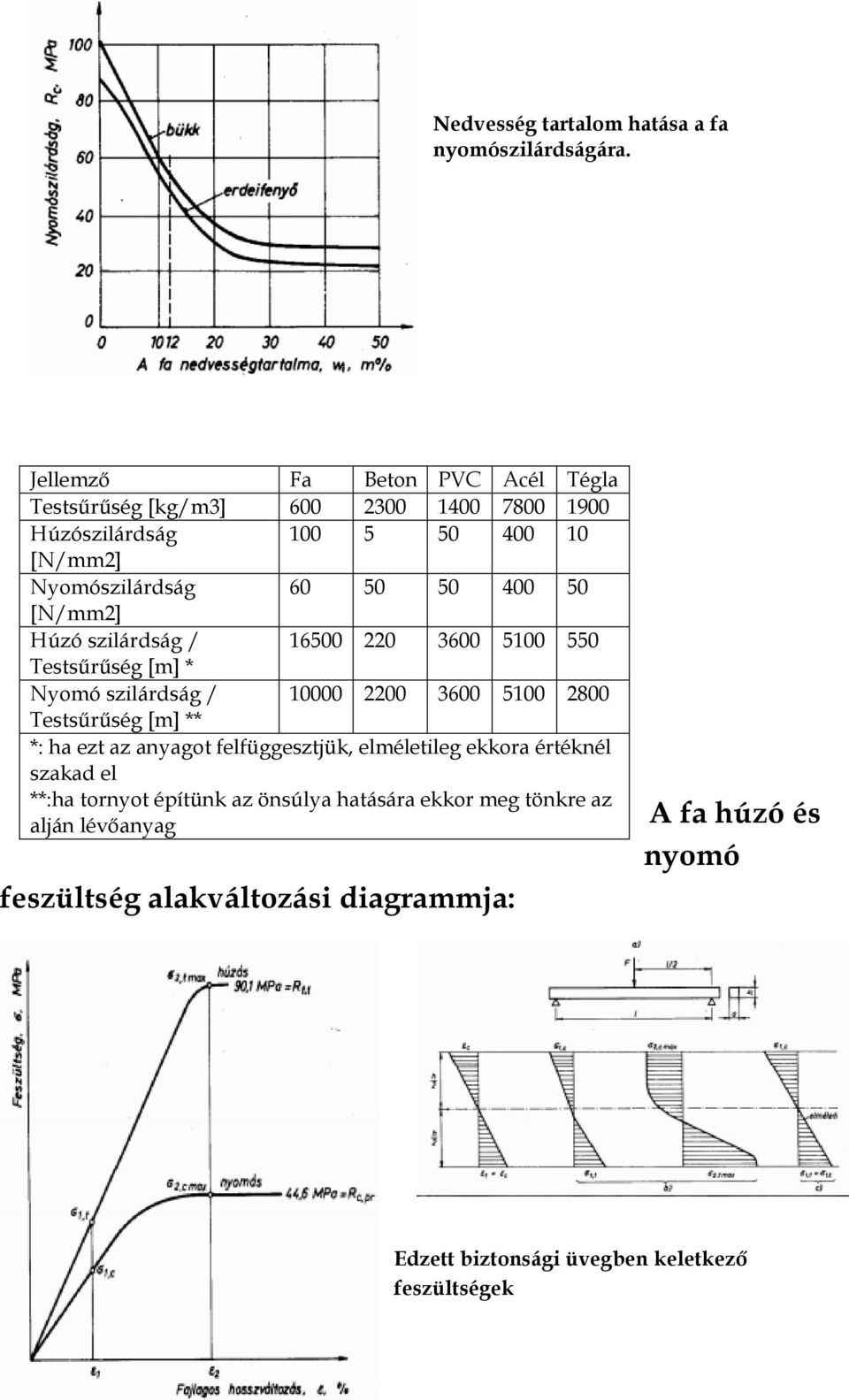

12 Nedvesség tartalom hatása a fa nyomószilárdságára. Jellemző Fa Beton PVC Acél Tégla Testsűrűség [kg/m3] Húzószilárdság [N/mm2] Nyomószilárdság [N/mm2] Húzó szilárdság / Testsűrűség [m] * Nyomó szilárdság / Testsűrűség [m] ** *: ha ezt az anyagot felfüggesztjük, elméletileg ekkora értéknél szakad el **:ha tornyot építünk az önsúlya hatására ekkor meg tönkre az alján lévőanyag feszültség alakváltozási diagrammja: A fa húzó és nyomó Edzett biztonsági üvegben keletkező feszültségek

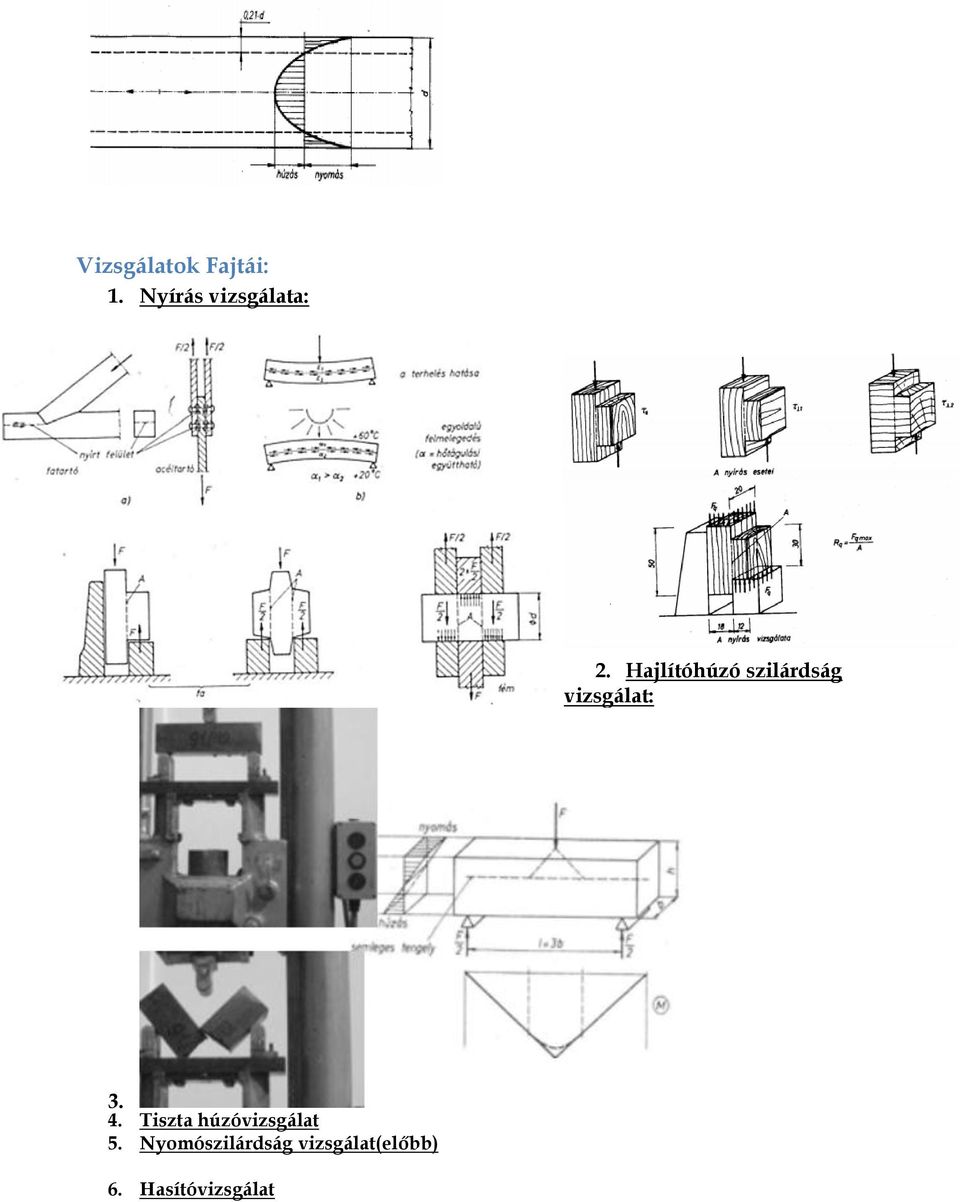

13 Vizsgálatok Fajtái: 1. Nyírás vizsgálata: 2. Hajlítóhúzó szilárdság vizsgálat: Tiszta húzóvizsgálat 5. Nyomószilárdság vizsgálat(előbb) 6. Hasítóvizsgálat
14 7. Ütőszilárdság vizsgálat: Charpy Kalapáccsal 8. Fárasztó Vizsgálat Közvetett szilárdság jellemzők Kopásállóság Keménység Felületi Keménység(Schmidt Kalapács) Ultrahang terjedési sebessége
15 Kőzetek 1. Magmás kőzetek SIO2 csökken 2. Üledékes Törmelékes: konglomerátum(kerek >2mm), breccsa ( nem kerek 0,006<b<2mm), homokkő, iszapkő(agyagkő), lössz Vegyi vagy biogén: tömött mészkő, durva mézkő, forrásvizi mészkő, dolomit Szerves: Kőszén, bauxit, antracit, tőzeg 3. Metamorf Epizóna: agyagpala, klorofitpala, fillit, szerpentinit Mezozóna: csillámpala, amfibolit Katazóna: gneisz, márvány 4. Ásványok Kvarc: zsírfényű, szürke,fehér, szabálytalan alakú Káliföldpát: világos, rózsaszín, egyszeres iker Plagioklász: vlágos, fehér, vajszinű többszörös iker Biotit: hatszög alakú, hosszú pálcika, feket csillog Amfibol: nyúlt léces alakú, fekete, piroxénnél fényesebb Piroxén: zömök, oszlopos, fekete, barna Olivin: Sárgászöld, zöld, kerekded formályú, üvegfényű

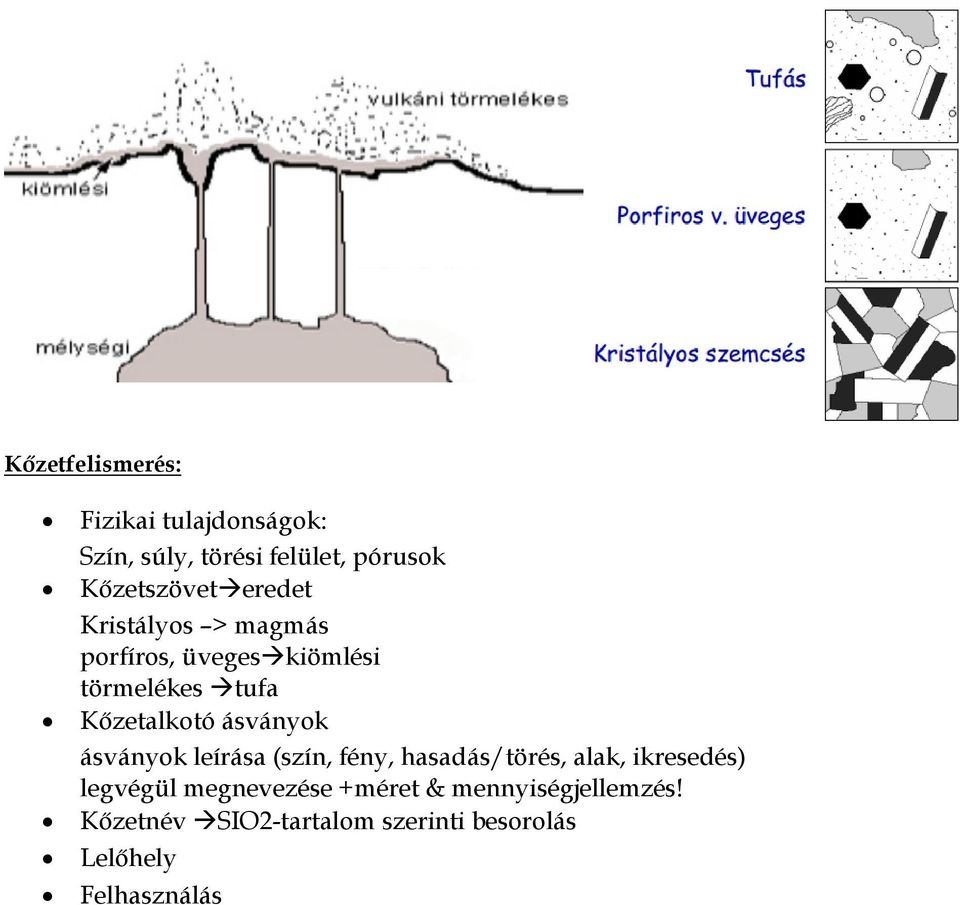

16 Kőzetfelismerés: Fizikai tulajdonságok: Szín, súly, törési felület, pórusok Kőzetszöveteredet Kristályos > magmás porfíros, üvegeskiömlési törmelékes tufa Kőzetalkotó ásványok ásványok leírása (szín, fény, hasadás/törés, alak, ikresedés) legvégül megnevezése +méret & mennyiségjellemzés! Kőzetnév SIO2-tartalom szerinti besorolás Lelőhely Felhasználás

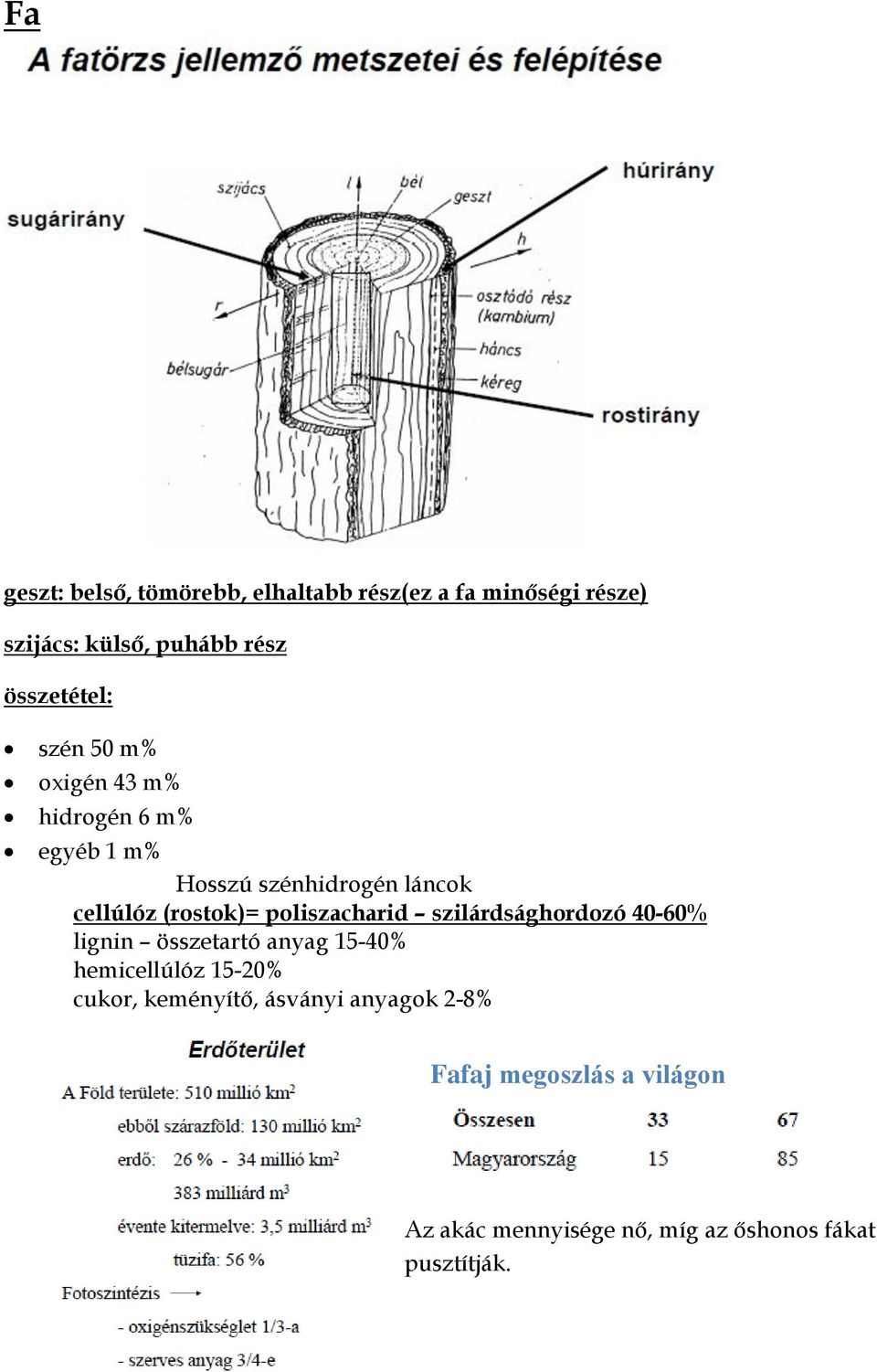

17 Fa geszt: belső, tömörebb, elhaltabb rész(ez a fa minőségi része) szijács: külső, puhább rész összetétel: szén 50 m% oxigén 43 m% hidrogén 6 m% egyéb 1 m% Hosszú szénhidrogén láncok cellúlóz (rostok)= poliszacharid szilárdsághordozó 40-60% lignin összetartó anyag 15-40% hemicellúlóz 15-20% cukor, keményítő, ásványi anyagok 2-8% Fafaj megoszlás a világon Az akác mennyisége nő, míg az őshonos fákat pusztítják.
18 Fa károsítók baktériumok - alacsonyabb rendű gombák - elszíneződést okoznak - a környezetet savassá teszik, amiben meg tudnak telepedni a valódi károsítók. - nem műszaki károsítók

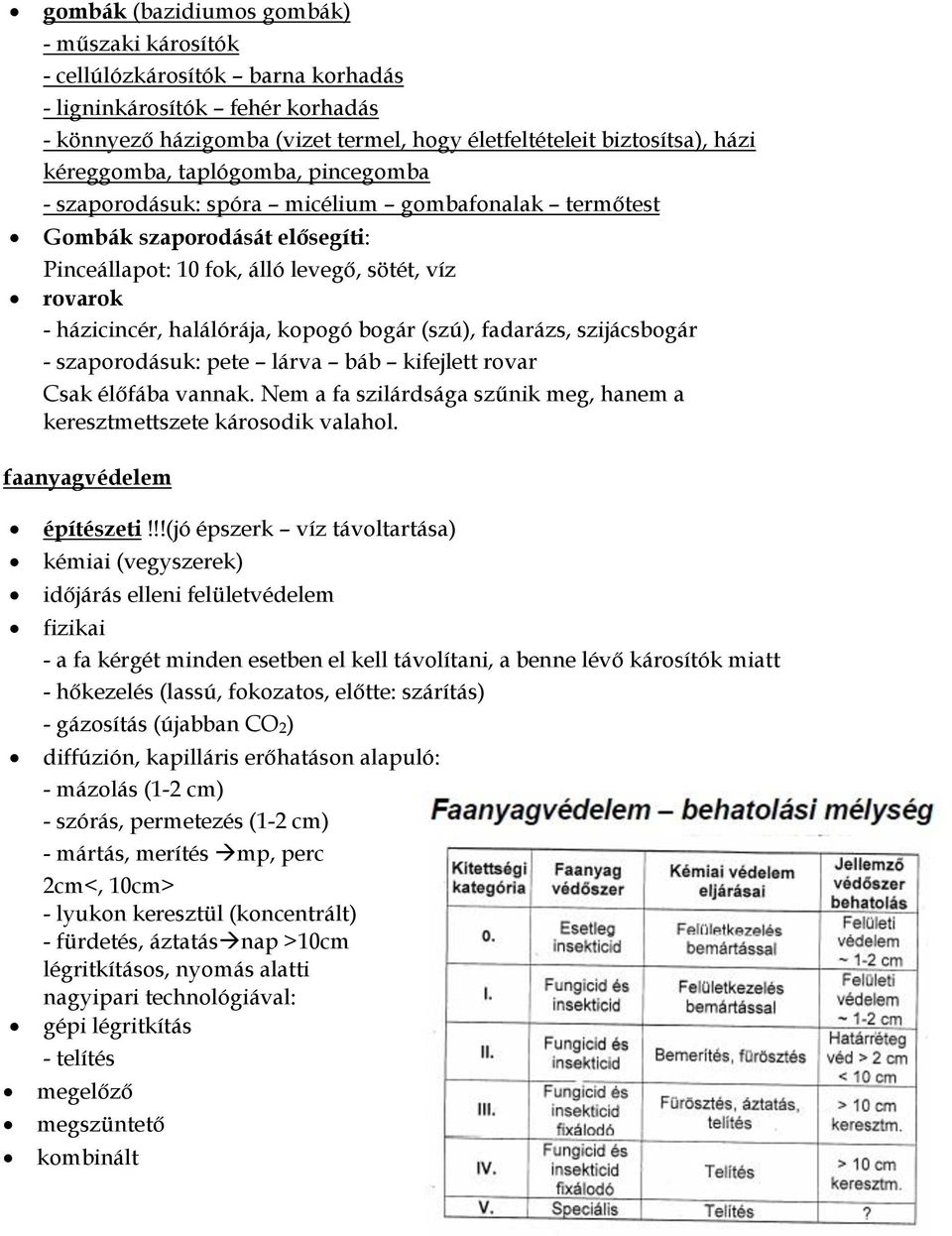

19 gombák (bazidiumos gombák) - műszaki károsítók - cellúlózkárosítók barna korhadás - ligninkárosítók fehér korhadás - könnyező házigomba (vizet termel, hogy életfeltételeit biztosítsa), házi kéreggomba, taplógomba, pincegomba - szaporodásuk: spóra micélium gombafonalak termőtest Gombák szaporodását elősegíti: Pinceállapot: 10 fok, álló levegő, sötét, víz rovarok - házicincér, halálórája, kopogó bogár (szú), fadarázs, szijácsbogár - szaporodásuk: pete lárva báb kifejlett rovar Csak élőfába vannak. Nem a fa szilárdsága szűnik meg, hanem a keresztmettszete károsodik valahol. faanyagvédelem építészeti!!!(jó épszerk víz távoltartása) kémiai (vegyszerek) időjárás elleni felületvédelem fizikai - a fa kérgét minden esetben el kell távolítani, a benne lévő károsítók miatt - hőkezelés (lassú, fokozatos, előtte: szárítás) - gázosítás (újabban CO2) diffúzión, kapilláris erőhatáson alapuló: - mázolás (1-2 cm) - szórás, permetezés (1-2 cm) - mártás, merítés mp, perc 2cm<, 10cm> - lyukon keresztül (koncentrált) - fürdetés, áztatásnap >10cm légritkításos, nyomás alatti nagyipari technológiával: gépi légritkítás - telítés megelőző megszüntető kombinált
20 faanyagvédő szerek Minden felületet, pl. új vágott felületet le kell kenni faanyagvédővel!!!! vízben oldott szervetlen vegyületek (sók) oldószeres (olajos) vegyületek faanyagvédő szer kiválasztásának főbb szempontjai: védelem jellege (átmeneti/végleges) kitettség faanyag egészség- és környezetvédelem technológia gazdaságosság hidrotechnikai tulajdonságok SzárazabbSzilárdabb élőnedves > 50 m% félnedves m% félszáraz m%
21 légszáraz m% szobaszáraz 6-12 m% A fák mechanikai jellemzőit 12%-os nedvességtartalom mellett vizsgálják. A szorpciós tényező alapján 65%-os páratartalom mellett a fa maximum 12% nedvességet tud felvenni. Az az előnyös, ha a fát olyan nedvességállapotban építjük be, amilyenben később lesz, mert így kiküszöbölhetőek a káros alakváltozások. Miért van az, hogy a húzószilárdság sokkal kissebre van véve mint valójában?
22 Azért mert a fa nem homogén. Göcsök vannak benne. Húzásnál a hiba sokkal jelentősebb mint nyomásnál. Ezért a húzószilárdságot biztonsági tényezővel kell figyelembe vennünk. Fizikai jellemzők: hővezetési tényező - szálirányra merőlegesen: 0,12-0,16 W/mK - szálirányban: 0,24-0,30 W/mK hőtágulási együttható - szálirányra merőlegesen: /K - szálirányban: /K beégési sebesség: - nyárfa: 0,8 mm/perc - lucfenyő: 0,6 mm/perc - akácfa: 0,3 mm/perc
23 . Rétegelt lemez: Fát meghámozzák Rétegek váltják egymást hossz, és keresztirányba Parafa: Parafatölgy kérgéből Fagyapot lemez: Másra nem használható famaradékból Legyalulják, nedvesítik, magnezittel vagy cementtel kötik, formába préselik, kizsaluzzák(2nap után), szárítás szélezés.
24 Fémek jellemzőik: fémes szín jó elektromos vezetőképesség (szabad elektronok) jó hővezető képesség nagy szilárdság alakíthatóság csoportosításuk: sűrűség alapján - nehézfém > 4,5 kg/l (=g/cm 3 ) - könnyűfém <4,5 kg/l magas olvadáspontú 1750 C felett korrozióállóság alapján - nemesfémek - nem nemes fémek ötvözetek - alapanyagok: Fe, Cu, Al, Zn, Pb, Sn, Mg - ötvözők: Be, Cr, Cd, Co, Mn, Mo, Ni - metalloidok (szennyező vagy ötvöző): C, P, S, As, Si (valamelyik fémes tulajdonság hiányzik)
25 Vas és acél vasérc: FexOy kohó nyersvas (fehér, szürke) lágyacél: Fe + C (< 0,2 m%) acél: Fe + C (< 2,06 m%) öntöttvas: Fe + C (> 2,06 m%) ötvözött acél: - gyengén (< 5 %) - közepesen (5-10 %) - erősen (> 10 %)
26 hőkezelés: - feszültség csökkentés - normalizálás - újrakristályosodás - edzés
27 - nemesítés - megeresztés
28 Szilárdsági és alakváltozási tulajdonságok a C tartalom függvényében Feszítőhuzalok, pászmák A hegeszthetőség feltétele az az anyag hegeszthető ami nem hajlamos edződésre C egyenérték: főbb varrattípusok:
29 varrat környezetének tulajdonságai: Korrózió Normál potenciál nemesfémeké pozitív - ezek jobban viselkednek Vas korróziója helyi elemképződés vízcsepp hatására korrózió megjelenési formái: egyenletes lyuk kristályközi transzkrisztallin lemezes filiform
30 betonacél korrózió: feltételei: víz, oxigén, ph<9 ha ph>9 az acélbetét védett kontakt korrózió fém védőréteg lyukacsossága miatti korrózió Alumínium előállítása: bauxitérc>timföld>elektrolízis>fém alumínium nagy energiaigény színalumínium képlékeny>ötvözés (Cu, Mg, Zn, Si, Mn) alkalmazása: nyílászáróprofilok tartószerkezetek tetőszerkezetek függönyfalrendszerek üvegtetők
31 Réz fajtái: vörösréz: Cu oxidáció>zöld patina réteg>véd ellenáll forró víznek, savnak, lúgnak oldható vegyületei mérgek!!! sárgaréz: 54-67% Cu, max 45% Zn (horgany) keményebb, de alakítható> egyre sárgább ötvözetei: vörösfém: 85% réz (>67%) 10% ón 5% horgany ónbronz: kb 70% réz max 30% ón alumíniumbronz: 4-9% Al Ólom (lágyólom) puha, késsel vágható kis szilárdság kémiailag ellenálló, de mésztől cementhabarcstól védeni kell vegyületei mérgezők!!! felületén oxidréteg képződik>véd hidegalakításnál sem keményedik alkalmazás: sugárvédelem, teherelosztó acélsaruk alá, (vízvezetékcső) ötvözetei: keményólom: ólom+ antimón nagyobb szilárdság, keménység lágyforrasz: ón+ ólom Cink (horgany) finomhorgany: >99,95% kohóhorgany: >98,25% kékesfehér -3 C alatt rideg nedves levegőn cink-karbonát réteg acéllemez horganyzása: tüzi horganyzás, galvanizálás + titán ill. réz: fémlemez fedések
32 Titán korrózióálló, időálló nagy mechanikai. szilárdság magas hőmérsékleten is ötvözői: Fe, O, Zn, Al, V, Si, No tulajdonságai: sűrűség: 4500 kg/m 3 Rm: N/mm 2 szakadónyúlás: ~8-20% E~ N/mm 2 hőtágulási együttható: αt~8,5x10-6 1/ C olvadási hőm: 1668 C Tűzvédelem tűz hatása különböző építőanyagok szilárdságára: hőmérséklethatárok: közönséges acélszerkezetek: <550 C vékonyfalú acélszerkezetek: <450 C melegen hengerelt acélszerkezetek: <450 C feszítőhuzal: C megoldások: köpenyezés (pl. gipsz) festés: bevonati rendszer: korróziógátló alapozó tűzvédő festék fedőréteg
33 Korrózióvédelem aktív védelem: anyag helyes megválasztása inhibítorok (fegfontosabb: betonfedés) fizikai mód: elzárja a fémfelületét kémiai mód: reakcióba lép a fémmel katódos védelem passzív védelem: szervetlen fémes bevonatok elektrokémiai: galvanizálás termokémiai: diffúziós eljárás (krómozás, horgyanyzás) tüzimártó eljárás nem fémes bevonatok kémiai: foszfát-bevonat, lúgos oxidálás termikus: zománcozás szerves bevonatok (festékek, lakkok)
34 Kerámia Természetes kövektől a mesterségesig: Vályog hagyományos vályogfalak: hantfal gyeptéglából gömbölyeges sárfal rakott fal sövény közé tömött fal vertfal paticsfal vályogtégla fal agyag - szárazon zsugorodik - száradáskor törik homokot kell hozzáadni kövér vályog: agyag>80%, homok<20% sovány vályog: agyag 50-60%, homok 20-40% homokos vályog: agyag 40-20%, homok 60-80%
35 egy elem nyomószilárdsága szárazon: 3-4 N/mm 2 nagy alakváltozásra képes: 10-40% két elem nyomószilárdsága: 1,5-1,7 N/mm 2 vizesen elveszti a szilárdságát (ásványrétegek elkezdenek elcsúszni egymáson) víztől védeni kell, ha távol tartják tartós! vegyes falazat: tégla v. kő + vályoghabarcs + valamilyen anyag, hogy ne repedjen Kerámia Kerámiák gyártása o nyersanyag megválasztása o nyersanyag előkészítése o kitermelés: valamilyen agyag + homok +porozitásnövelő anyag o szállítás o homogénre aprítás o massza készítése o formálás: régen: kézi vetés ma: gépesített lágysajtolás csigaprés - tömör, üreges vákuumprés - vázkerámia szánprés, revolverprés - tetőcserép hidraulikus prések - idomtestek o kiszárítás: szabadban vagy mesterségesen (kamra, alagút, gyorsszárító) megmunkálási-,pórus-,abszorbciós víz eltávolítása o égetés (hagyományos Hoffmann-kemence) o tégla, tetőcserép C fajansz C kőagyag C műszaki porcelán C samott C o mázazás, festés Kerámiák csoportosítása nyersanyag és előkészítése szerint o durva - nincs esztétikai igény porózus gyártmányok falazóelemek, födémelemek, burkolótéglák, tetőcserepek o finom - esztétikai igény is van falburkoló csempe (fajansz, majolika) falburkoló lap-mázas/mázatlan (kőagyag,majolika/félporcelán) külső burkolólap-mázas/mázatlan (pirogránit, kőagyag) ipari burkolólap (kőagyag) egészségügyi kerámia (félporcelán, fajansz)
36 o szín szerint színt befolyásoló tényezők más hőmérséklet szennyezőanyag tartalom vasoxid - piros mangán - barna világosra, fehérre égő (porcelán, fajansz) színesre égő (többi) o hőállóság szerint közönséges (<1350 C lágyuló) hőálló ( C-on lágyuló) tűzálló (>1580 C-on lágyuló) o porozitás szerint porózus zsugorított Égetési hőmérséklet hatása Porózus kerámiák falazóelemek hagyományos téglák, tömör kevés-, soklyukú, válaszfal vázkerámia % üregtérfogat növelt pórusú - nyersanyaghoz szenet, fűrészport, falisztet, PS gyönyöt kevernek>kiég>üregek növelik a hőszigetelő képességet
37 födémelemek Bohn födémtégla zsaluzóidom vázkerámia födém béléstest külső falburkolók falburkoló tégla burkoló lap tetőcserepek hódfarkú hornyolt ikerfüles hornyolt sajtolt gerinccserép különleges porózus kábeltégla padlásburkolótégla alagcsőelem kerítéstégl kályhacsempe falburkoló csempék egészségügyi kerámiák Zsugorított kerámiák közös: zsugorodási hőm. felett égetik, tömörre és klinkertégla vörös <8% vízfelszívás >28 MPa szilárdság kőagyag burkolólap alapszíne fehér lehet színezett, mázas, mázatlan fagyálló, nem fagyálló különböző kopásállóság épületek külső-, belső burkolata laboratóriumok, csarnokok sav- és lúgálló kádak, stb. burkolata pirogránit >90 MPa szilárdság homlokzatburkolás kőagyag cső tűzálló agyagkeverék az alapanyaga sómázzal vonják be agrsszív vagyi hatásoknak ellenáll Gyártási hibák káros alkotók kvarc és 867 C-on módosul: térfogata nő. Elkerülés: <2-mm
38 mészkő-, márgaszemcsék (mészkukac) égetés közben kiég, később víz hatására duzzadva oldódik elkerülés: <1-2 mm gipsz és piritszennyeződés égetés közben kiég, később víz hatására duzzadva gipszkőlesz oldható sók víz a felületre szállítja: sókivirágzás égetési hibák túlégetés- üvegesség, torzulás gyenge égetés- kis szilárdság, mállás, hajszálrepedés Testsűrűség és vízfelvétel összefüggése EC 6 előírásai Falazóelemek: tartósság = épület tervezett időtartama csoportosítás üregtérfogat szerint 25% alatt % % % üregek keresztmetszetének, térfogatának, a bordák összesített vastagságának korlátozása szabványos nyomószilárdság fb: 100 mm élhosszúságú kockán mérve HD elemek: nagy szilárdságú, hanggátlásra is alkalmas (tömör, nagy fajsúlyú) elemek
39 LD elemek: kisebb szilárdság, főleg nem hanggátló, hőszigetelő- vagy válaszfal elemek, kis fajsúly:
40 KÖTŐANYAGOK Kötőanyagok osztályozása Előállítás szerint Természetes (esetleg bitumen) Mesterséges (ezzel foglalkozunk) Ásványi eredet szerint: Szerves (bitumen, kátrány, műgyanta) Szervetlen (cement, mész, gipsz, vízüveg) Halmazállapot szerint Folyékony (bitumen, kátrány, vízüveg, műgyanta) Szilárd, porszerű (mész, gipsz, cement) Kötőképességük szerint: Fizikai folyamat révén szilárdulnak (bitumen, kátrány, vízüveg, enyv, lenolaj) Kémiai folyamat révén szilárdulnak (mész, gipsz, cement, műgyanta) Szervetlen kötőanyagok lehetnek Levegőn szilárdulók (mész, gipsz) Hidraulikusak (cement) Természetes kövektől a mesterségesik
41 ÉPÍTÉSI MÉSZ A mészégetés (CaCO3 + hő = CaO + CO2) hőmérséklete C. Nagyobb hőmérsékleten égetve lassan oltódó agyonégetett mész keletkezik (mészkukac) Az építési mész megjelenési formái: oltott mész (fölös vízzel oltva) mészhidrátpor (CaO+H2O=Ca(OH)2 A szilárdulás képlete: Ca(OH)2+CO2=CaCO3+H2O Ebből az alábbiak olvashatók ki: a mész szilárdulásához CO2 kell (és nem meleg) Addig tárolható a mész, ameddig levegőtől el van zárva a szilárdulás koksz égetésével gyorsítható a szilárdulás során a fal vizesedik ÉPÍTÉSI GIPSZ CaSO4*2H2O > CaSO4* 1 /2H2O+ 3 /2H2O C Félhidrátgipsz minősítése Őrlési finomság: szitamaradék 0,2 mm I. II. III. 2% Vicat készülék Kötési idő szabályos folyósság terülés 300 g, 1 mm 2 tü gyorsan kötő közepesen kötő lassan kötő
42 Szilárdság: G2-G25 (2-25 N/mm 2 ) Kötést gyorsít: szulfát klorid lassít: mész enyv foszfátok Előnye: kis testsűrűség 1-1,7 kg/l hővezetési tényező = tégla harmada gyorsan kizsaluzható tűzvédelmi anyagnak használható Hátrány: nedvesen kicsi a szilárdsága kismértékben oldódik semleges ph acélbetétet védeni kell Esztrich gipsz CaSO4*CaO C lassúbb kötés Rc 28 Mpa Agyonégetett gipsz C nem, vagy alig szilárdul Márványgipsz félhidrátgipsz + borax v. timsó C újraégetés műmárvány, jól csiszolható Rc 30 Mpa Gipsz felhasználása szerkezet válaszfal panel térelem gipszkarton tűzvédelem gipszhabarcs acélhoz tisztítóelem álmennyezeti elem gipszperlit

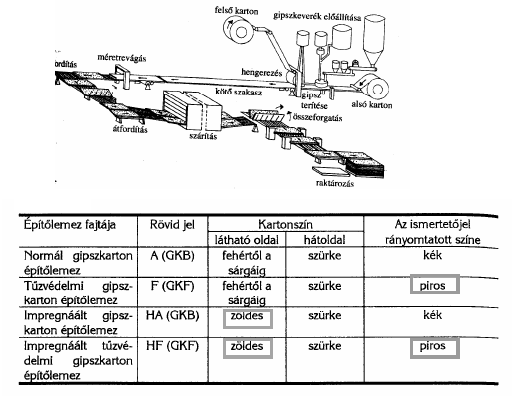

43 műmárvány pórusos gipsz vakolat MAGNÉZIA Magnézium karbonátból égetéssel oC-on Vízzel keverve lassan köt és szilárdul, ezért a kötéshez CaCl2-t használnak Magnezit alkalmazása 1. padlóhoz: + töltőanyag (fűrészpor, parafaliszt) - vízzel nem mosható fel,oldódik! - olajos fűrészporral tisztítható 2. faforgács lap gyártásához 3. Tűzálló magnezit tégla CEMENTGYÁRTÁS nyersanyaga: 70-80% mészkő 20-22% agyag

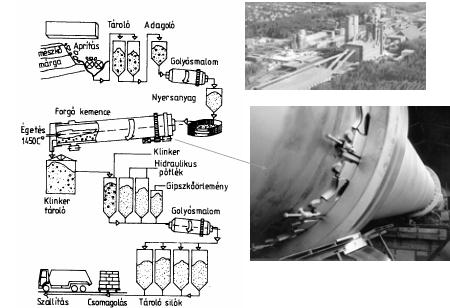

44 kevés MgCO3 és SO3 (lehet lösz, homok, trasz, kohósalak, pernye is) Aprítás nedves eljárás % víz száraz eljárás - víztartalmú, nem képlékeny nyersanyag, ki kell őrlés előtt szárítani Előmelegítés C (MgCO3 kiég)-ről C-ra hevül Kalcinálás C-on Zsugorítás C-on 20-25% olvadékfázis Rankin-diagram Cement 2-3 hétig phentetett (lehűlt) klinker + 4-5% gipszkő Kémiai összetétel: tömeg% Cao= C tömeg% SiO2= S 2-8 tömeg% Al2O3= A 2-6 tömeg% Fe2O3= F 1-5 tömeg% MgO= M 0-4 tömeg% CaO (szabad) H2O = H egyéb: Na2O, K2O, TiO2, SO3 Fő klinkerásványok
45 A cement hidratációja A cement fő szilárdsághordozója
46 A cement szilárdulása során keletkező 15-20% Ca(OH)2 az acélbetétek korrózió elleni védelmét biztosítja! Cementfajták CEM I Portlandcement CEM II Kiegészítőanyag-tartalmú portlandcement CEM III Kohósalakcement CEM IV Puccoláncement CEM V Kompozitcement Heterogén cement= Portlandcement klinker és hidraulikus kiegészítőanyag kohósalak: nyersvasgyártás mellékterméke adagolása max 80% trasz: min 70% SiO2-t tartalmazó vulkáni tufa finom örleménye, adagolása max. 20% pernye: porszén tüzelésű kazánok hamuja adagolása max. 35%
47 Beton Mesterséges építőanyag. Víz és cement között fizikai-kémiai folyamatok A cement megköt, megszilárdul, mesterséges kővé alakul Alkotói: Kötő anyag: Cement> cenetbeton Műgyanta>Műgyantabeton Bitumen> Aszfalt Adalék anyag: 1. Szemszerkezeti jelleg o Szemeloszlás o Szemalak(zúzottkő, törtökavics) 2. Víztartalmi jelleg o Víztartalom o vízfelvétel 3. Szennyeződések o Agyag-Iszap (p,q,r,s) o Vegyi Szennyeződés o Szerves Szennyeződés o Tisztasági osztályok TT,T,O Adalékanyag kiválasztása: Csak egyenletes szemeloszlású megfelelő szemalakú, szennyeződésmentes Tartósan egyenletes minőség Betonfajták nehézbeton beton Természetes aprózódású adalékanyag barit magnetit folyami homok - folyami kavics bányahomok - bányakavics Zúzott adalékanyag barit hematit magnetit limonit, bauxit zúzott homok zúzalék zúzottkő zúzott kavics Mesterséges adalékanyag színesfémsalak vashulladék acélsörét ferroötvözetek szilícium-karbid kohósalak üvegzúzalék kőanyag zúzalék könnyűbeton vulkáni tufa téglazúzalék
48 habkő lávasalak kazánsalak kohósalak pernyekavics keramzit, perlit vermikulit műanyag hab 4. dmax: maximális szemnagyság 32mm és a tűréshatár (5%) Azaz ha ennyi marad fenn a szitán a vizsgálat során akkor megfelelő Víz x=v/c tényező m(víz)/m(cement) Többletvíz adagolása szigorúan tilos!!! Adalékszerek o Képlékenytők o Folyósítók o Légpórusképzők o Tömítők o Késleltetők o Gyorsítók o Fagyásgátlók o Injektálást segítők o Stabilizálók o Korrózió ellen védők Csoportosítás o Testsűrűség szerint: normálbeton kg/m3 nehézbeton > 2600 kg/m3 könnyűbeton < 2000 kg/m3 o A készítés helye szerint: helyszíni beton transzportbeton o A felhasználás helye szerint: helyszíni beton előregyártott beton o A felhasználás típusa szerint: szivattyúzott beton lövellt beton, stb. A beton jele (MSZ EN MSZ )

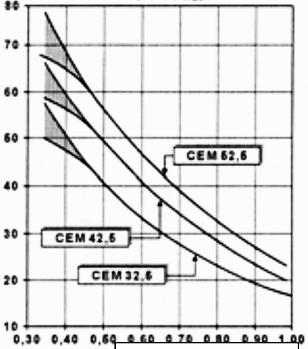

49 Beton összetételének megadása: Pl. C 35/45 Pl. C 20/25 Körülmények miatt: Kitéti (környezeti) osztályok X0 nincs korróziós kockázat XC karbonátosodás okozta korrózió XD klorid okozta korrózió (nem tengervízből) XS tengervízből származó klorid okozta korrózió XF fagyás-olvadás okozta korrózió XA agresszív környezet okozta kémiai korrózió Konzisztencia
50 A beton bedolgozhatóságának leírása, friss beton alakváltozással szembeni ellenálló képessége. FN földnedves KK kissé képlékeny K képlékeny F folyós Mérési módszerek: terülés F1 F6 (mm-ben) roskadás: tömörödési fok Vebe-idő víztartó képesség Péptelítettség Eltarthatóság: meddig bedolgozható a friss beton Szétosztályozódás: nagyobb adalékszemek leülepedése Kivérzés: felületi vízkiválás Utókezelés A frissen zsaluzatba bedolgozott beton kötését, szilárdulását biztosítani kell! - letakarás, -permetezés, - elárasztás, - nedves környezet fenntartása, - párazáró védőbevonat stb. Célja, hogy -a cement hidratációja biztosítva legyen -a beton ne száradjon ki, a keverővíz ne párologjon el Korrózió- betonacél korrózió normál betonnál
51 vb acél korróziója

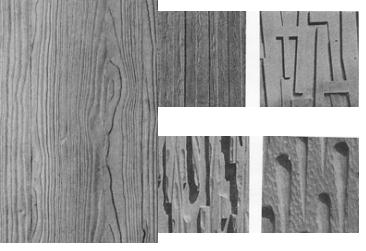

52 Látszó Beton Legfontosabb jellemzők: azonos alapanyagok, azonos betonösszetétel, zsaluzat vízfelszívása, anyaga ne legyen eltérő folyamatos betonozás(munkahézag!) utókezelés! Látszó beton összetétele Pl. Ha a betonösszetétel nem azonos akkor egyenetlen, csúnya lesz a felület! Műkő Adalékanyag: kőzuzalék Kötőanyag: cement( gyakran fehér vagy színes) Felület: csiszolt, finom kőszerű, durva Szilárdsága: min. 25 N/ nm Vízfelvétele: max. 10 m% Fagyálló, kopásálló legyen Szálerősített beton
53 Cél: mechanikai tulajdonságok javítása, repedésképződés megakadályozása Szálfajták: acél, üveg, műanyag, aramid, szén Adagolás 1-3 v% Hő- és tűzállóbeton A Beton jele Hőmérséklet Megnevezés Előfordulás tartomány C I max.200 Normálbeton szokványos beton II mérsékelten kémények hőálló beton III hőálló beton egyes ipari létesítmények aluminátcementtel készül IV tűzálló beton kemencefalak tűzálló aluminátcementtel készül Nehézbeton 2600 kg/m3-nél nagyobb testsűrűségű Előállítása: nehéz adalékanyaggal (hematit, magnetit, barit, vasadalék stb.) Alkalmazás: trezorbeton, alapozás, fokozott hangszigetelés, Sugárvédőbeton: γ-sugarak ellen (sugárgyengítés a testsűrűséggel arányos) Neutronsugárzásleárnyékolására: γ-sugarak elleni védelem + nagy hidrátvíztartalmú anyagok (szerpentin, limonit, bauxit vagy bór) hidrátbeton Könnyűbeton egyszemcsés könnyűbeton (szemcsehézagos könnyűbeton) adalékanyagos könnyűbeton sejtesített könnyűbeton, pórusbeton Egyszemcsés könnyűbeton ( no fines beton) azonos méretű (10-20 mm átmérőjű), adalékanyag-szemcsék péphiányos - a szemcsék között hézag összeragasztva csak a szemek érintkezési pontjánál Adalékanyagos könnyűbeton( könnyű adalékanyag teszi könnyűvé a betont) 2000 kg/m3-nél kisebb testsűrűségű (nagy önsúly csökkentése) Testsűrűség szerint: hőszigetelő < 600 kg/m3 hőszigetelőés teherbíró kg/m3 teherbíró kg/m3 Adalékanyagok:
54 o Természetes anyagok: vulkáni tufák lávasalak habkő(riolit, kvarc) perlit vermikulit o Mesterséges anyagok: kazán- és kohósalak pernyekavics duzzasztott agyag habüveg téglazúzalék műanyaghab Sejtesített könnyűbeton, pórusbeton A mész, cement, illetve cement és mész kötőanyaggal készített habarcsban a pórusképzésre gázfejlesztő anyagot vagy habot alkalmaznak és nyomás alatti gőzérleléssel (pórusbeton) vagy természetes úton (habbeton) szilárdítják. Pórus beton tűzállósága Th= 4 óra
55 Természetes kövektől a mesterségesekig Mészhomok tégla: égetett mész + víz--> oltott mész + homok --> formába préselve Szilárdítás: autoklávban, nyomás alatt (12 bar) gőzérleléssel Testűrűség: 2000 kg/ m3 Nyomószilárdság N/nm Könnyítés új módja: pl. labdákkal COBIAX
56 Hőszigetelő képesség és a szilárdság összefüggése Habarcsok Kötőanyag és finomszemcséjű adalékanyag felhasználásával készülfunkciója: Hézagkitöltés, ragasztás, felületképzés, Hőszigetelés, hanggátláskötőanyaga lehet: oltott mész, mészhidrát, cement,( gipsz, polimer, műgyanta, vízüveg, bitumen, magnézia, bentonit stb.) Adalékanyag:Kőliszt, perlit, barit, általában 0,4 homok (téglából zúzott) Rendeltetése: falazó (pl. Hf 10: nyomószilárdság 1 N/mm2) vakoló (pl. Hvh 10: tapadószilárdság 0,1 N/mm2) felületképző(pl. Hs 10: nyomószilárdság 1 N/mm2) hőszigetelő(pl. Hi 12: hővezetési tényezőmin. 0,12 W/mK) hőálló: Httartós hőállóság legnagyobb hőmérséklete sugárvédő: Hs testsűrűség követelményértéke ágyazó- és burkoló: (pl. Ha 20: tapadószilárdság 0,2 N/mm2) vízzáró: Hvtbarban kifejezett víznyomás tízszerese Képlékenység szerint csoportosítva: o Földnedves o Képlékeny o Folyós
57 Műanyagok szerves polimerek sokszorosan megnövelt, nagy (makro)molekulákból álló anyag előállítása: ipari módszerekkel molekulák összekapcsolása mesterségesen (általában szénhidrogénekből) óriásmolekulák ( atom) alakja*: o lineáris fonalmolekula (lánc) o elágazó fonalmolekula o térhálós fonalmolekula o létra szerkezetű o parketta szerkezetű a fő láncban: o elsősorban szén o ritkábban szilícium vagy kén Az óriásmolekula alakja természetes: kaucsuk, cellulóz mesterséges: polimerizáció poliaddíció polikondenzáció kiindulási vegyület önmagával lép reakcióba két vagy több vegyület lép reakcióba nincs melléktermék melléktermék: pl.: víz PVC, polisztirol (PS), plexi (PMMA), polipropilén (PP), teflon (PTFE), polietilén (PE) poliuretán epoxigyanta (PUR), szilikon, fenoplasztok, poliészter gyanta, furángyanta műanyagok jellemezhetőek: molekulatömeggel polimerizációs fokkal lánctagok számával
58 hővel szembeni viselkedés*: hőre lágyuló hőre keményedő (duroplaszt) (termoplaszt) nyújtható (elasztomer) PVC, PS, PE bakelit, epoxigyanta, PÉgyanta műgumi, műkaucsuk hőre lágyuló műanyagok formázása: o fröccsöntés: hőre lágyuló műanyagból egyből bonyolult formák önthetőek o extrudálás: végtelen hosszúságú cső-, rúdelemek előállítása (mint a húsdaráló) o kalanderezés: 0,4 mm-nél vastagabb hőre lágyuló műanyag fóliák és lemezek gyártása o szálképzés: műszálak előállítása; fázisai: 1. szálképző anyag előállítása 2. szálképzés 3. szálnemesítés az extruderből kikerülő szálat 50 C-nál magasabb hőmérsékletű vízfürdőbe teszik, majd nyújtják (nemesítik) és felcsévélik pozitív vákuumformázás egyéb eljárások: o préslégformázás o forgácsolás o fóliafelfújás o ragasztás o hegesztés
59 műanyagok előnyei / hátrányai*: előnyök hátrányok kis sűrűség (0,9-1,4 g/ml) jó húzószilárdságúak jó elektromos szigetelők vegyszerállók könnyen megmunkálhatóak színezhetőek habok hőszig. képessége nagyon jó (λ = 0,04 W/mK) tűzzel szembeni viselkedés: hőre lágyuló csepeg hőre keményedő szenesedik füst, korom mérgező gázok gyorsan öregszenek rugalmassági modulusuk kicsi (E = 3000 N/mm 2 ) nyomásra érzékenyek lassan bomlanak le
60
61 Szigetelőanyagok Hőszigetelő anyagok felosztása hővezetési tényező a testsűrűség függvényében
62 Perlit előállítása: o bányászat o zúzás o duzzasztás ( C-on sűrűn folyós, a kőzetben gőz keletkezik térfogata szorosára nő) o hűtés o osztályozás o hidrofobizálás használata során nedvességkiegyenlítő hatása van hosszú élettartam (ásványi eredet) újra felhasználható (pl. talajjavítóként) Expandált PS (régi) Jellemző Hővezetési tényező Mértékegység Testsűrűség kg/m 3 Érték X csoport W/K 0,052 0,041 0,041 0,041 0,041 0, Nyomószilárdság MPa 0,05 0,08 0,11 0,15 0,18 0,08 (10%) Páradiff. ellenállási szám (μ) Hajlítószilárdság MPa 0,11 0,13 0,16 0,20 0,25 0,11 Vízfelvétel V% 3,0 Maradandó alakváltozás 60,ill. 70Con % Éghetőség - nehezen éghető könnyen éghető
63 Len lágyszárú, cm magas növény előállítása o aratás o harmatáztatás (6-8 hét) o préselés o magok elválasztása o rostok elválasztása (törés, tilolás) felhasználása: o (étkezési célra) (lenmag, lenolaj) o (textil) o hőszigetelés hosszú élettartam természetes, megújuló alapanyag újra felhasználható, komposztálható Farostlemez tűlevelű fenyők feldolgozása során keletkezett hulladékokból előállítása o aprítás o forró gőzős kezelés o szálakra bontás o rögzítőanyag hozzáadása (bitumen, Na-hidroxid, paraffin, fehérenyv) o nedvesítés o préselés o szárítás o vágás használata nem káros (ha nem bitumenes) száraz helyen magas élettartam megújuló alapanyag újra felhasználható, komposztálható (ha nem bitumenes)
64 Fagyapot, faforgács lemez famaradékból (cement, magnezit kötéssel) részben megújuló előállítása o famaradék gyalulása, aprítása o ásványosítás(aluminiumszulfát/magnéziumszulfát/kalciumklorid) o nedvesítés o kötés (magnezittel: 49% fa, cementtel: 35% fa) o formába préselés o kizsaluzás (2 nap után) o szárítás o szélezés felhasználása: pl. építőlemez (vakolható), hőszigetelő lemez, bennmaradó zsaluzat, zajárnyékoló fal újra felhasználható Parafa paratölgy kérgéből (30-40 éves növényből 9 évente nyerik; Portugália, Spanyolország) előállítása o betakarítás (kézzel) o őrlés o osztályozás o expandálás ( C-on, nyomás alatt, gőzben, a saját gyantatartalma ragasztja össze) o hűtés o vágás (lemezekre) o csomagolás magas élettartam természetes, megújuló alapanyag újra felhasználható, komposztálható szállítása energiaigényes
65 Szálas és műanyaghab szigetelések összehasonlítása* Ásványgyapot Transzparens hőszigetelés átlátszó hőszigetelés, mögötte fekete bevonat
66 Hangszigetelés léghang testhang léghanggátláshoz nagy tömeg kell (> 300 kg/m 3 ) Nedvesség elleni szigetelőanyagok Kátrány szén és fa lepárlásával keletkezik Bitumen ásványolaj lepárlása után o vákuumdesztillációs o fúvatott o extrakciós a bitumen egyéb felhasználása: o higított bitumen o bitumenmáz o bitumenemulzió o bitumen tapasz o gumibitumen o aszfalt: zúzott adalékanyag bitumen kötéssel Vízszigetelő lemezek csoportosításuk: bitumenes vízszigetelő lemezek o papírbetétes bitumenes csupaszlemez (korhad!) o üveg/műanyag fátyol/szövetbetétes bitumenes lemez o modifikált bitumenes vastaglemez (pl. palazúzalék szórással)
67 Festékek Fő alkotóik: pigmentek (szín, felületvédelem) o fehér ólom, horgany, titán, bárium, kalcium, talkum o fekete korom, grafit o sárga, vörös kromátok, vas-oxid o fémpigmentek o színváltó pigmentek o szerves pigmentek kötőanyagok o vizes mésztej, cementtejvízüveg, állati enyv, kazein o olajos - száradó: lenolaj - félig száradó: napraforgó olaj, szójaolaj - továbbalakított olajak: sűrített lenolaj, lenolaj kence, uretánolaj higítók: a viszkozitást és a filmképződést befolyásolják egyéb speciális anyagok: szárítók, lágyítók, alapozók, penészedés gátlók, gombásodás gátlók, pácok, ülepedésgátlók Oldószerek: ásványolaj lepárlásával nyert szénhidrogének terpentinolajok alkoholok szerves savak észterei éterek Lakkok: természetes filmképzővel: festék szintetikus filmképzővel: zománc természetes gyantalakk nitrocellulóz lakk klórkaucsuk lakk műgyanta lakk
Építőanyagok 2. Anyagjellemzők 1.
A természet csodákra képes Építőanyagok 2. Anyagjellemzők 1. Dr. Józsa Zsuzsanna 2007.február 13. Az ember nagyot és maradandót akar építeni ÉRDEMES? 1. A babiloni zikkurat, Bábel tornya kb. 90 m (Kr.e.
RészletesebbenLátszóbeton. Látszóbeton. Látszóbeton. Látszóbeton. Látszóbeton. zsaluzat: üvegszálas műanyag. Zsalumintás betonfelületek
Zsalumintás betonfelületek zsaluzat: üvegszálas műanyag Legfontosabb jellemzők: azonos alapanyagok, azonos betonösszetétel, zsaluzat vízfelszívása, anyaga ne legyen eltérő folyamatos betonozás (munkahézag!)
RészletesebbenBeton. (Könnyű)betonok alkalmazása Már az ókortól kezdve alkalmazzák pl.: Colosseum, Pantheon. Dr. Józsa Zsuzsanna. Első vasbeton.
Beton (Könnyű)betonok alkalmazása Már az ókortól kezdve alkalmazzák pl.: Colosseum, Pantheon Dr. Józsa Zsuzsanna Beton 1 Beton 2 2 A beton fogalma Első vasbeton Lambot-féle betoncsónak 1854 Rostock 2003
RészletesebbenKötőanyagok. Kötőanyagok osztályozása. Dr. Józsa Zsuzsanna. Építési mész. Természetes kövektől a mesterségesekig. Építési mész. Hagyományos mészégetés
Kötőanyagok Kötőanyagok osztályozása Dr. Józsa Zsuzsanna Kötőanyagok 1 Kötőanyagok 2 Teretes kövektől a mesterségesekig Építési Al 2 O 3 * 2 * CaO homok vályog agyag márga kő Al 2 O 3 * 2 CaCO 3 kő CO
RészletesebbenAnyagok jellemzői 1. Dr. Józsa Zsuzsanna 2006.február 28.
Anyagok jellemzői 1. Dr. Józsa Zsuzsanna 2006.február 28. A természet csodákra képes Az ember nagyot és maradandót akar építeni 1. A babiloni zikkurat, Bábel tornya kb. 90 m (Kr.e. 600 körül) 2. Pharosz,
RészletesebbenFalazatok anyagai. A tégla története. A tégla története. Vályog. Természetes kövektől a mesterségesekig. Természetes kövektől a mesterségesekig
Falazatok anyagai A tégla története szárított tégla i.e. 6000 babilóniaiak, asszírok, hettiták, kínaiak Dr. Józsa Zsuzsanna 2006. november. A tégla története Teretes kövektől a mesterségesekig kőzet pl.
RészletesebbenÜVEG. Az üveg története 1. Ólomüveg. Az üveg története 2. Az üveg szerkezete. Az üveg alapanyaga
Az üveg története 1. ÜVEG Kr.e. I. sz Plínius föníciai hajósok szódatömbön főztek, homokkal üveggé lett Rómaiak: nem átlátszó ablaküveg IX XIII. sz templomok festett üvegezése 1 2 Ólomüveg Az üveg története
RészletesebbenMűanyagok. A műanyagok jellemzése 1. A műanyagok jellemzése 2. Az óriásmolekulák alakja. A műanyagok jellemzése 3.
Műanyagok A műanyagok jellemzése 1. Dr. Józsa Zsuzsanna. szerves polimer előállítása: ipari módszerekkel természetes nagy molekulákból: pl. cellulóz, természetes kaucsuk molekulák összekapcsolása mesterséges
RészletesebbenA tudás fája. Életfa. A fatörzs jellemző metszetei és felépítése
FA Dr. JÓZSA Zsuzsanna Élőfa FA Faanyag arbor lignum (latin) dendron δέντρο xylon ξύλο (görög) tree wood, timber (angol) Baum Holz (német) albero legno (olasz) arbre bois (francia) boom hout (holland)
RészletesebbenÜVEG. Az üveg története 1. Ólomüveg. Az üveg története 2. Az üveg szerkezete. Az üveg alapanyaga
ÜVEG Az üveg története 1. Kr.e. I. sz Plínius föníciai hajósok szódatömbön főztek, homokkal üveggé lett Rómaiak: nem átlátszó ablaküveg IX XIII. sz templomok festett üvegezése 1 2 Ólomüveg Az üveg története
RészletesebbenA BETON ÖSSZETÉTELE. Elsősorban cement, de alkalmazható őrölt égetett mész vagy egyéb hidraulikus kötőanyag is Adalékanyagai:
BETON BETON FOGALMA A beton egy mesterséges építőanyag, amely kötőanyagból (cementből), vízből és természetes vagy mesterséges adalékanyagokból, esetleg adalékszerekből és egyéb kiegészítő anyagokból készül.
RészletesebbenBeton. (Könnyű)betonok alkalmazása Már az ókortól kezdve alkalmazzák pl.: Colosseum, Pantheon. Dr. Józsa Zsuzsanna. Első vasbeton.
Beton (Könnyű)betonok alkalmazása Már az ókortól kezdve alkalmazzák pl.: Colosseum, Pantheon Dr. Józsa Zsuzsanna Beton 1 Beton 2 2 A beton fogalma Első vasbeton Lambot-féle betoncsónak 1854 Rostock 2003
RészletesebbenAnyagtan II. Építőanyagok (2014) kiemelt vizsgakérdések (ismeretük nélkül, elégtelen az érdemjegy)
Anyagtan II. Építőanyagok (2014) kiemelt vizsgakérdések (ismeretük nélkül, elégtelen az érdemjegy) 1. A mész szilárdulása, cementszerű kötése (képlet) - A cement pernyetartalma miért csökkenti a beton
RészletesebbenBetontervezés Tervezés a Palotás-Bolomey módszer használatával
Építőanyagok II - Laborgyakorlat Betontervezés Tervezés a Palotás-Bolomey módszer használatával A tervezés elvei Cél: előírt nyomószilárdságú beton összetételének és keverési arányának megtervezése úgy,
RészletesebbenAnyagtan és Geotechnika Tanszék. Építőanyagok I - Laborgyakorlat. Habarcsok
Anyagtan és Geotechnika Tanszék Építőanyagok I - Laborgyakorlat Habarcsok 1. Kötőanyagok: - cement, mész, gipsz, magnézia - bitumen, műgyanta (polimer) - bentonit, agyag Habarcsok alkotóanyagai 2. Adalékanyagok:
RészletesebbenAnyagismeret tételek
Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő
RészletesebbenKülönleges tulajdonságú betonok
Csoportosítások Különleges tulajdonságú betonok Ezek lényegében normál összetételű kavics betonok, de kötőanyaguk vagy adalékszer adagolásuk miatt válnak különleges tulajdonságúvá. Például: szulfátálló,
RészletesebbenNemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT /2015 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZŐ OKIRAT a NAT-1-1502/2015 nyilvántartási számú akkreditált státuszhoz A MEOLIT" Minőségellenőrző és Minőségbiztosító, Ipari, Kereskedelmi és Szolgáltató Kft. Vizsgáló
RészletesebbenKörnyezetbarát, energiahatékony külső falszerkezetek. YTONG és YTONG MULTIPOR
Környezetbarát, energiahatékony külső falszerkezetek YTONG és YTONG MULTIPOR anyagok használatával Környezetbarát, energiahatékony külső falszerkezetek Tartalomjegyzék: 1) Környezetbarát termék 2) Hőtechnika:
RészletesebbenDr. Farkas György, egyetemi tanár Németh Orsolya Ilona, doktorandusz
XV. NEMZETKÖZI ÉPÍTÉSTUDOMÁNYI KONFERENCIA CSÍKSOMLYÓ 2011 Dr. Farkas György, egyetemi tanár Németh Orsolya Ilona, doktorandusz y, Budapesti Műszaki és Gazdaságtudományi Egyetem Építőmérnöki Kar Hidak
RészletesebbenKötőanyagok. Horák György
Kötőanyagok Horák György Kémiai, fizikai folyamatok következtében képesek folyékony, vagy pépszerű állapotból szilárd állapotba kerülni Természetes, mesterséges Szerves, szervetlen Folyékony, szilárd Csak
RészletesebbenHőszigetelések anyagainak helyes megválasztása
Hőszigetelések anyagainak helyes megválasztása 5 kwh/m² Dr. Józsa Zsuzsanna BME Építőanyagok és Mérnökgeológia Tanszék ÉPÜLETHATÁROLÓ SZERKEZETEK HŐÁTBOCSÁTÁSI KÖVETELMÉNYEI U f (W/m 2 K) Ország Külső
Részletesebbena NAT-1-1258/2007 számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület MÓDOSÍTOTT RÉSZLETEZÕ OKIRAT a NAT-1-1258/2007 számú akkreditált státuszhoz A Budapesti Mûszaki és Gazdaságtudományi Egyetem Építõmérnöki Kar Építõanyagok és Mérnökgeológia
RészletesebbenNSZ/NT betonok alkalmazása az M7 ap. S65 jelű aluljáró felszerkezetének építésénél
NSZ/NT betonok alkalmazása az M7 ap. S65 jelű aluljáró felszerkezetének építésénél Betontechnológiai kísérletek Az I. kísérlet sorozatban azt vizsgáltuk, hogy azonos betonösszetétel mellett milyen hatást
RészletesebbenA fatörzs jellemző metszetei és felépítése
FA Dr. JÓZSA Zsuzsanna 2007. február 27. Élőfa FA Faanyag arbor lignum (latin) dendron δέντρο xylon ξύλο (görög) tree wood, timber (angol) Baum Holz (német) albero legno (olasz) arbre bois (francia) boom
Részletesebbena NAT /2008 számú akkreditálási ügyirathoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1383/2008 számú akkreditálási ügyirathoz A MÉLYÉPÍTÕ LABOR Mûszaki Szolgáltató Kft. (1144 Budapest, Füredi út 74-76.) akkreditált mûszaki területe
RészletesebbenNSZ/NT beton és hídépítési alkalmazása
NSZ/NT beton és hídépítési alkalmazása Farkas Gy.-Huszár Zs.-Kovács T.-Szalai K. R forgalmi terhelésű utak - megnövekedett forgalmi terhelés - fokozott tartóssági igény - fenntartási idő és költségek csökkentése
RészletesebbenKörnyezetbarát, energiahatékony külső falszerkezetek. YTONG és YTONG MULTIPOR
Környezetbarát, energiahatékony külső falszerkezetek YTONG és YTONG MULTIPOR anyagok használatával Környezetbarát, energiahatékony külső falszerkezetek Tartalomjegyzék: 1) Környezetbarát termék 2) Hőtechnika:
RészletesebbenSiAlON. , TiC, TiN, B 4 O 3
ALKALMAZÁSOK 2. SiAlON A műszaki kerámiák (Al 2 O 3, Si 3 N 4, SiC, ZrO 2, TiC, TiN, B 4 C, stb.) fémekhez képest igen kemény, kopásálló, ugyanakkor rideg, azaz dinamikus igénybevételek elviselésére csak
RészletesebbenA vizsgált/mért jellemző, a vizsgálat típusa, mérési tartomány. Megszilárdult beton vizsgálata. vízáteresztés. 1-5 bar, 0-150 mm
Nemzeti Akkreditáló Testület SZŰKÍTETT RÉSZLETEZŐ OKIRAT (1) a NAT-1-1331/2012 nyilvántartási számú akkreditált státuszhoz A Magyar Közút Nonprofit Zrt. Közúti szolgáltató igazgatóság, Útállapot vizsgálati
RészletesebbenAnyagtan - Laborgyakorlat. Építőkövek
Anyagtan - Laborgyakorlat Építőkövek Kőzetek csoportosítása 1. Magmás kőzetek 1.1 Mélységi kőzetek a Föld magmájából keletkeznek kristályos szerkezetűek nagy szilárdság, tömörség, keménység előfordulás:
RészletesebbenNemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT /2014 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZŐ OKIRAT a NAT-1-1741/2014 nyilvántartási számú akkreditált státuszhoz Az Útlabor Laboratóriumi és Technológiai Kft. (9151 Abda, Bécsi út 15.) akkreditált területe
RészletesebbenHomlokzati falak belső oldali hőszigetelése
Homlokzati falak belső oldali hőszigetelése Küszöbön a felújítás! E-learning sorozat Xella Magyarország Kft. ásványi hőszigetelő lapok anyagjellemzők Ásványi és tömör Magasfokú hőszigetelőképesség Természetes
Részletesebben2011.11.08. 7. előadás Falszerkezetek
2011.11.08. 7. előadás Falszerkezetek Falazott szerkezetek: MSZ EN 1996 (Eurocode 6) 1-1. rész: Az épületekre vonatkozó általános szabályok. Falazott szerkezetek vasalással és vasalás nélkül 1-2. rész:
RészletesebbenMÓDOSÍTOTT RÉSZLETEZÕ OKIRAT (1)
Nemzeti Akkreditáló Testület MÓDOSÍTOTT RÉSZLETEZÕ OKIRAT (1) a NAT-1-1331/2012 nyilvántartási számú akkreditált státuszhoz A Magyar Közút Nonprofit Zrt. Közúti szolgáltató igazgatóság, Útállapot vizsgálati
RészletesebbenMűanyagok tulajdonságai. Horák György 2011-03-17
Műanyagok tulajdonságai Horák György 2011-03-17 Hőre lágyuló műanyagok: Lineáris vagy elágazott molekulákból álló anyagok. Üvegesedési (kristályosodási) hőmérséklet szobahőmérséklet felett Hőmérséklet
RészletesebbenÉpítőanyag MSC Szerkezet-építőmérnök MSC hallgatók részére
PTE Pollack Mihály Műszaki és Informatikai Kar 7624 Pécs, Boszorkány út 2. Építőanyag MSC Szerkezet-építőmérnök MSC hallgatók részére Betonok minősítése és jelölése (MSZ 4798 szabvány) - Cementek fajtái
RészletesebbenMÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408
MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403 Dr. Dogossy Gábor Egyetemi adjunktus B 408 Az anyag Az anyagot az ember nyeri ki a természetből és
RészletesebbenSzigetelőanyagok. Műanyagok; fajták és megmunkálás
Szigetelőanyagok Műanyagok; fajták és megmunkálás Mi a műanyag? Minden rövidebb láncolatú (kis)molekulából mesterségesen előállított óriásmolekulájú anyagot így nevezünk. természetben nem fordul elő eleve
RészletesebbenElőadó neve Xella Magyarország Kft.
ORSZÁGOS KONFERENCIASOROZAT Főtámogató Szervezők Homlokzati falszerkezetek belső oldali hőszigetelése ásványi hőszigetelő lapokkal Előadó neve Xella Magyarország Kft. hőszigetelő lapok anyag jellemzők
Részletesebben2. tétel. 1. Nemfémes szerkezeti anyagok: szerves ( polimer ) szervetlen ( kerámiák ) természetes, mesterséges ( műanyag )
2. tétel - A nemfémes szerkezeti anyagok tulajdonságai, felhasználásuk. - Vasfémek és ötvözeteik, tulajdonságaik, alkalmazásuk. - A könnyűfémek fajtái és jellemzői, ötvözése, alkalmazása. - A színesfémek
RészletesebbenAz ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze:
Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze: alapfém: pl. vas, alumínium, ötvözőanyagok: amelyek kedvezően befolyásolják az alapfém tulajdonságait pl. a vas esetében a szén,
RészletesebbenKT 13. Kőszerű építőanyagok és építőelemek kiegészítő követelményei pórusbeton termékekhez. Érvényes: december 31-ig
Környezetbarát Termék Nonprofit Kft. 1027 Budapest, Lipthay utca 5. Telefon: (+36-1) 336-1156, fax: (+36-1) 336-1157 E-mail: kornyezetbarat.termek@t-online.hu http: //www.kornyezetbarat-termek.hu KT 13
RészletesebbenSzigetelések anyagai. A hőszigetelő anyagok felosztása. HABOK: pl. expandált PS, habüveg. Hővezetési tényező a testsűrűség függvényében
Szigetelések anyagai Dr. Józsa Zsuzsanna A hőszigetelő anyagok felosztása Ásványi szálak Szervetlen Üveggyártmányok: Pórusos gipsz Duzzasztott perlit Kerámiakötésű: Mészkötésű: Cementkötésű is: azbeszt
RészletesebbenBelső oldali hőszigetelés - technológiák és megtakarítási lehetőségek
Belső oldali hőszigetelés - technológiák és megtakarítási lehetőségek belső oldali hőszigetelés - technológiák Lehetséges megoldások: 1.Párazáró réteg beépítésével 2.Párazáró / vízzáró hőszigetelő anyaggal
RészletesebbenCa(OH) 2 +CO 2 =CaCO 3 +H 2 O. CaCO 3 + hő =CaO+CO 2 ÉPÍTÉSI MÉSZ 1/2 ÉPÍTÉSI MÉSZ 2/2 A MÉSZ KÖRFOLYAMATA
OSZTÁLYOZÁSA 1/2 ELŐÁLLÍTÁS SZERINT: természetes (természetes bitumen) mesterséges (ezzel foglalkozunk) ÁSVÁNYI EREDET SZERINT: szerves (bitumen, kátrány, műgyanta) szervetlen (cement, mész, gipsz vízüveg)
RészletesebbenAz építőanyagok kiválasztásának szempontjai, azokkal szemben támasztott követelmények. Az Eiffel-torony. A Jin Mao Tower. A Petronas tornyok
Az építőanyagok kiválasztásának szempontjai, azokkal szemben támasztott követelmények Az ember nagyot és maradandót akar építeni Dr. Józsa Zsuzsanna 2007. szeptember 12. 1. A babiloni zikkurat, Bábel tornya
RészletesebbenRÉSZLETEZŐ OKIRAT a NAH /2017 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT a NAH-1-1728/2017 nyilvántartási számú akkreditált státuszhoz A CRH Magyarország Kft. Műszaki Szolgáltató Központ Építőanyag-vizsgáló Laboratórium (Budapesti egység: 1151 Budapest, Károlyi
RészletesebbenKönnyűbetonok jellemzői és alkalmazásuk
A beton csoportosítása Testsűrűség szerint: Könnyűbetonok jellemzői és alkalmazásuk normálbeton: C 2-26 kg/m 3 nehézbeton: HC > 26 kg/m 3 könnyűbeton: LC < 2 kg/m 3 A készítés helye szerint: helyszíni
RészletesebbenACÉLOK MÉRNÖKI ANYAGOK
ACÉLOK MÉRNÖKI ANYAGOK 80%-a (5000 kg/fő/év) kerámia, kő, homok... Ebből csak kb. 7% a iparilag előállított cserép, cement, tégla, porcelán... 14%-a (870 kg/fő/év) a polimerek csoportja, melynek kb. 90%-a
RészletesebbenTermészetes anyagú hőszigetelések
Természetes anyagú hőszigetelések dr. Bozsaky Dávid egyetemi adjunktus Széchenyi István Egyetem Építészeti és Épületszerkezettani Tanszék Tartalom 1. Bevezetés 2. Hőszigetelő anyagok piacának alakulása
RészletesebbenAnyagtan és Geotechnika Tanszék. Építőanyagok I - Laborgyakorlat. Habarcsok
Anyagtan és Geotechnika Tanszék Építőanyagok I - Laborgyakorlat Habarcsok 1. Kötőanyagok: - cement, mész, gipsz, magnézia - bitumen, műgyanta (polimer) - bentonit, agyag Habarcsok alkotóanyagai 2. Adalékanyagok:
RészletesebbenA Föld kéreg: elemek, ásványok és kőzetek
A Föld kéreg: elemek, ásványok és kőzetek A Föld szerkezete: réteges felépítés... Litoszféra: kéreg + felső köpeny legfelső része Kéreg: elemi, ásványos és kőzettani összetétel A Föld különböző elemekből
RészletesebbenNedves, sóterhelt falak és vakolatok. Dr. Jelinkó Róbert TÖRTÉNELMI ÉPÜLETEK REHABILITÁCIÓJA, VÁROSMEGÚJÍTÁS ORSZÁGOS KONFERENCIASOROZAT.
ORSZÁGOS KONFERENCIASOROZAT Főtámogató Szervezők Nedves, sóterhelt falak és vakolatok Dr. Jelinkó Róbert Nedves, sóterhelt falak és vakolatok Alapelvek és a gyakorlat Az állagmegőrzés eredményei Parádsasvár
Részletesebben2012.02.15. 2.előadás Faszerkezetek
2012.02.15. 2.előadás Faszerkezetek Kémiai összetétel: szén 50 m% oxigén 43 m% hidrogén 6 m% egyéb 1 m% cellulóz = poliszaharid szilárdsághordozó 40-60% lignin összetartó anyag 15-40% hemicellulóz 15-20%
RészletesebbenPERLIT TERMÉKEK FELHASZNÁLÁSI LEHETŐSÉGEI AZ ÉPÍTŐIPARBAN
A Miskolci Egyetem Közleménye A sorom. Bányászat, 60. kötet, (2001) p. 87-92 Perlit, a környezetbarát magyar ásványi nyersanyag" tudományos konferencia PERLIT TERMÉKEK FELHASZNÁLÁSI LEHETŐSÉGEI AZ ÉPÍTŐIPARBAN
RészletesebbenTartószerkezetek I. (Vasbeton szilárdságtan) Szép János
Tartószerkezetek I. (Vasbeton szilárdságtan) Szép János VASBETON SZERKEZETEK TERVEZÉSE 2 Szabvány A tartószerkezetek tervezése jelenleg Magyarországon és az EU államaiban az Euronorm szabványsorozat alapján
RészletesebbenKIVIRÁGZÁSMENTES SZÁRAZHABARCS Bmstr.Dipl.HTL.Ing. Eduard LEICHTFRIED Wopfinger Baustoffindustrie GmbH Budapest, 2010 marc. 23.
KIVIRÁGZÁSMENTES SZÁRAZHABARCS Bmstr.Dipl.HTL.Ing. Eduard LEICHTFRIED Wopfinger Baustoffindustrie GmbH Budapest, 2010 marc. 23. SZÁRAZHABARCS 40 év tapasztalat Előkevert, állandó minőség Minden alkotóelem
RészletesebbenHőszigetelések anyagai, könnyűbeton
anyagai, könnyűbeton A hőszigetelő anyagokkal szemben támasztott követelmények Dr. Józsa Zsuzsanna 2008. szeptember 26. 3, 1 hővezetési tényező páradiffúziós jellemző fizikailag és kémiailag legyen stabil,
RészletesebbenRÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-1796/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: Cemkut Cementipari Kutató Fejlesztő Kft. Vizsgálólaboratórium 1034 Budapest,
RészletesebbenXT - termékadatlap. az Ön megbízható partnere
XT termékadatlap az Ön megbízható partnere TARTALOMJEGYZÉK Általános tulajdonságok 3. oldal Mechanikai tulajdonságok 4. oldal Akusztikai tulajdonságok 5. oldal Optikai tulajdonságok 5. oldal Elektromos
RészletesebbenRÉSZLETEZŐ OKIRAT a NAH /2017 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT a NAH-1-1046/2017 nyilvántartási számú akkreditált státuszhoz A Hódmezővásárhelyi Útépítő Kft. HÓDÚT LABOR (6065 Lakitelek. külterület 0115/32. hrsz.; 5600 Békéscsaba, Berényi út 142.;
RészletesebbenElőkészítő munkák (bontás és irtás) Tereprendezés és földmunkák
Előkészítő munkák (bontás és irtás) Tereprendezés és földmunkák Talajosztályok: 1 Homok, laza termőtalaj 2 Nedves homok, kavics, tömör termőföld 3 Homokas agyag, száraz lösz 4 Tömör agyag, nagyszemű kavics
RészletesebbenA BETON KONZISZTENCIÁJA
Betontechnológiai Szakirányú Továbbképzés MINŐSÉGBIZTOSÍTÁS A BETON KONZISZTENCIÁJA Finom szemek fogalma A friss beton tulajdonságainak minősítése, 2. rész Dr. Kausay Tibor 2016. február 1 FOGALOM-MEGHATÁROZÁSOK
RészletesebbenHABARCSOK Csoportosítás, fogalommeghatározások
Magyar Köztársaság Országos Szabvány HABARCSOK Csoportosítás, fogalommeghatározások és megnevezés 666.971.1/.4:001.4 MSZ 16000/1-1990 Az MSZ 16000/1-1986 helyett G 13 Mortars. Grouping, terminology and
RészletesebbenNemzeti Akkreditáló Testület. MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (3) a NAT /2012 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (3) a NAT-1-1383/2012 nyilvántartási számú akkreditált státuszhoz A MÉLYÉPÍTŐ LABOR Műszaki Szolgáltató Kft. KÖZPONTI ÉS TERÜLETI LABORATÓRIUMOK
RészletesebbenTömeg (2) kg/darab NYLATRON MC 901 NYLATRON GSM NYLATRON NSM 40042000 40050000 40055000 50. Átmérő tűrései (1) mm. Átmérő mm.
NYLTRON M 901, kék (színezett, növelt szívósságú, öntött P 6) NYLTRON GSM, szürkésfekete; (MoS, szilárd kenőanyagot tartalmazó, öntött P 6) NYLTRON NSM, szürke (szilárd kenőanyag kombinációt tartalmazó
RészletesebbenTechnológiai szigetelések alapanyagai
Technológiai szigetelések alapanyagai Az utóbbi évek rohamos műszaki fejlődése a szigeteléstechnikában számos új anyagfajta, feldolgozási mód és szerkezet jelent meg. Ezért a tervezés és a kivitelezés
RészletesebbenMAPECRETE A repedésmentes betonok technológiája. Szautner Csaba Hídmérnöki Konferencia Eger
MAPECRETE A repedésmentes betonok technológiája Szautner Csaba Hídmérnöki Konferencia Eger 2007. 10. 10. A beton megrepedésének okai A zsaluzat alakváltozása vagy süllyedése túl korai igénybevétel nem
Részletesebbenvagy 0,1 tömeg%-nál (feszített vb. esetén) nagyobb;
A beton jele 1 A beton jele Magyarországon, az MSZ 4798-1:2004 szabvány szerint a következőket tartalmazza: a beton nyomószilárdsági osztályának jelét; a nehézbetonok jelölésére a HC (heavy concrete) betűjelet;
RészletesebbenRÉSZLETEZŐ OKIRAT (3) a NAH /2014 nyilvántartási számú 2 akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (3) a NAH-1-1151/2014 nyilvántartási számú 2 akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: KTI Közlekedéstudományi Intézet Nonprofit Kft. Közlekedéstudományi Üzletág
RészletesebbenRÉSZLETEZŐ OKIRAT a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT a NAH-1-1331/2016 nyilvántartási számú akkreditált státuszhoz A Magyar Közút Nonprofit Zrt. Közúti szolgáltató igazgatóság Útállapot vizsgálati osztály Győri Minőségvizsgálati Laboratórium
RészletesebbenRR fa tartók előnyei
Rétegelt ragasztott fa tartók k vizsgálata Dr. Koris Kálmán, Dr. Bódi István BME Hidak és Szerkezetek Tanszék RR fa tartók előnyei Acélhoz és betonhoz képest kis térfogatsúly Kedvező szilárdsági és merevségi
Részletesebben{loadposition ujakcio} {phocagallery view=category categoryid=28 image INDUFLOOR-IB2360. Műgyanta záró réteg betonra. {tab=termékleírás}
{loadposition ujakcio} {phocagallery view=category categoryid=13 imageid=68} {phocagallery view=category categoryid=25 imageid=136} {phocagallery view=category categoryid=28 image {phocagallery Vékonybevonat
RészletesebbenFogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenNemzeti Akkreditáló Testület. SZŰKÍTETT RÉSZLETEZŐ OKIRAT (4) a NAT /2011 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület SZŰKÍTETT RÉSZLETEZŐ OKIRAT (4) a NAT-1-1271/2011 nyilvántartási számú akkreditált státuszhoz A MAÉPTESZT Magyar Építőmérnöki Minőségvizsgáló és Fejlesztő Kft. Minőségvizsgáló
RészletesebbenFogorvosi anyagtan fizikai alapjai 7.
Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenA szerkezeti anyagok tulajdonságai és azok vizsgálata
A szerkezeti anyagok tulajdonságai és azok vizsgálata 1 Az anyagok tulajdonságai fizikai tulajdonságok, mechanikai, termikus, elektromos, mágneses akusztikai, optikai 2 Minőség, élettartam A termék minősége
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenRÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-1331/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: Magyar Közút Nonprofit Zrt. Közúti szolgáltató igazgatóság Útállapot vizsgálati
RészletesebbenPoroMap PUCCOLÁN REAKCIÓJÚ HIDRAULIKUS KÖTŐANYAGOKBÓL KÉSZÜLT TERMÉKEK FALAZATOK HELYREÁLLÍTÁSÁRA
PoroMap PUCCOLÁN REAKCIÓJÚ HIDRAULIKUS KÖTŐANYAGOKBÓL KÉSZÜLT TERMÉKEK FALAZATOK HELYREÁLLÍTÁSÁRA PoroMap termékcsalád A PoroMap termékcsalád ideális választás a felszivárgó nedvesség hatására károsodott
RészletesebbenRÉSZLETEZŐ OKIRAT (2) a NAH /2017 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-1728/2017 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve: CRH Magyarország Kft. Műszaki Szolgáltató Központ Építőanyag-vizsgáló Laboratórium
RészletesebbenTalajmechanika. Aradi László
Talajmechanika Aradi László 1 Tartalom Szemcsealak, szemcsenagyság A talajok szemeloszlás-vizsgálata Természetes víztartalom Plasztikus vizsgálatok Konzisztencia határok Plasztikus- és konzisztenciaindex
RészletesebbenEXTRUDÁLT POLISZTIROL
EXTRUDÁLT POLISZTIROL A Fibrotermica SpA társaság extrudált polisztirol lemezt gyárt, melynek neve FIBROSTIR. A FIBROSTIR egyrétegû, kiváló hõszigetelõ képességû sárga színû lemez, alkalmazható mind egyéni
RészletesebbenFehér Szerkezetek - 2014. Xella Magyarország Kft. 1
Fehér Szerkezetek - 2014 Május 8. Május 13. Május 15. Május 20. Május 27. Budapest Debrecen Veszprém Hódmezővásárhely Győr Xella Magyarország Kft. 1 Fehér Szerkezetek - 2014 Program: 09.00-09.30: Követelmények
RészletesebbenTÖRTÉNETI VASBETON SZERKEZETEK DIAGNOSZTIKAI VIZSGÁLATAI
Magyar Mérnöki Kamara Székesfehérvár, 2018. nov. 30. TÖRTÉNETI VASBETON SZERKEZETEK DIAGNOSZTIKAI VIZSGÁLATAI DR. ARANY PIROSKA ÉPÍTŐMÉRNÖK, C. EGYETEMI DOCENS 1 AZ ELŐADÁS VÁZLATA: 1. SZABÁLYOZÁSI HÁTTÉR
RészletesebbenYtong Multipor piktogramok
Ytong Multipor piktogramok 1. Ásványi hőszigetelő lap Az Ytong Multipor hőszigetelő lapok stabil, ásványi kristályszerkezetűek, nem tartalmaznak szálas összetevőket, így a hőszigetelések széles palettáján
Részletesebbenvízszigetelési megoldások Minden részletében minőség
vízszigetelési megoldások Minden részletében minőség vízszigetelési megoldások Az épületek nedvesség elleni védelme kulcsfontosságú az építkezések és a felújítások során. A Weber nemzetközi tapasztalatának
RészletesebbenÉpítőanyagok 1. minimumkérdések és válaszok
Építőanyagok 1. minimumkérdések és válaszok 1. Adalékszerek Mind a friss, mind a megszilárdult beton tulajdonságai különleges rendeltetésű vegyi anyagokkal, ún. adalékszerekkel befolyásolhatók. Az adalékszerek
RészletesebbenKémiai összetétel (%) SiO 2 6,0 Al 2 O 3 50 53 Fe 2 O 3 3,0 CaO 40,0 MgO 1,5 SO 3 0,4
Általános Az normál dermedésű, de gyorsan kikeményedő, magas korai szilárdsággal rendelkező bauxitcement. Gyártási eljárásának, kémiai összetételének és szilárdulási képességének köszönhetően lényegesen
RészletesebbenNemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT-1-1659/2015 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZŐ OKIRAT a NAT-1-1659/2015 nyilvántartási számú akkreditált státuszhoz Az IQC Mérnöki Kft. Vizsgáló laboratórium (1112 Budapest, Repülőtéri u. 2.) akkreditált területe
Részletesebbenkompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca 32/B Magyarország
Epoxi gyanta epoxi ragasztó pultrud profilok szendvics panelek TERMÉK KATALÓGUS PULTRUDÁLT PROFILOK kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca
RészletesebbenCapatect EPS-homlokzati hôszigetelô táblák 600
Mûszaki Információ Capatect Nr. 600 Capatect EPS-homlokzati hôszigetelô táblák 600 Expandált polisztirol keményhab homlokzati hôszigetelô táblák 600 Termékleírás Alkalmazási területek: Capatect hôszigetelô
RészletesebbenAcryl tömítõk Poliuretán habok Szilikon ragasztók
Filled with quality! HU Termékismertetõ Acryl tömítõk Poliuretán habok Szilikon ragasztók www.phobextools.com Premium Neutrális Szilikon ÁTLÁTSZÓ Egykomponensû, semleges, szagtalan, penészálló szilikon.
RészletesebbenBetonadalékszerek deszközeizei
Betonadalékszerek A minőség g segédeszk deszközeizei M6 egyik alagútja 2008. július Asztalos István SZTE Mérnöki szerkezetek Budapest, 2009. február 17. 2 Beton - Concrete Bevezetés A beton minősége tartóssága
RészletesebbenA műanyagok szerves anyagok és aránylag kis hőmérsékleten felbomlanak. Hővel szembeni viselkedésük alapján két csoportba oszthatók:
POLIMERTECHNOLÓGIÁK (ELŐADÁSVÁZLAT) 1. Alapvető műanyagtechnológiák Sajtolás Kalanderezés Extruzió Fröcssöntés Üreges testek gyártása (Fúvás) Műanyagok felosztása A műanyagok szerves anyagok és aránylag
RészletesebbenHosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata
Hosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata Varga Csilla*, Miskolczi Norbert*, Bartha László*, Falussy Lajos** *Pannon Egyetem Vegyészmérnöki és Folyamatmérnöki
RészletesebbenMegbízható teljesítmény.
A Kaiflex EF rendkívül flexibilis, zárt mikrocellás szerkezetű szigetelőanyag, mely alkalmazható azon létesítményekben ahol légkondicionáló HVAC rendszerek szükségesek, amelyeknél az energia megtakarításra
RészletesebbenRÉSZLETEZŐ OKIRAT (2) a NAH /2017 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-1046/2017 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: Hódmezővásárhelyi Útépítő Kft. HÓDÚT LABOR Telephelyek címe: Központi Mobil
Részletesebben
