1 Nukleáris üzemanyagciklus Yamaji Bogdán előadása alapján Boros Ildikó, BME NTI BME NTI 1

2 Természetes urán Konverzió, dúsítás, üa-gyártás Front-end szakasz PWR nyílt üzemanyag ciklus Nyomottvizes reaktor (PWR) Atomerőművi szakasz Kiégett üzemanyag Back-end szakasz Direkt elhelyezés (geológiai tároló)

3 Természetes urán PWR nyílt üzemanyag ciklus egyszeres reprocesszálással Konverzió, dúsítás, üa-gyártás Nyomottvizes reaktor (PWR) Kiégett üzemanyag Reprocesszálás Hulladék Vitrifikálás (üvegesítés) MOX üzemanyag Nyomottvizes reaktor (PWR) Kiégett MOX Direkt elhelyezés (geológiai tároló) Direkt elhelyezés (geológiai tároló) Végleges elhelyezés (geológiai tároló)

4 Természetes urán PWR FBR szimbiotikus zárt üzemanyag ciklus Konverzió, dúsítás, üa-gyártás Nyomottvizes reaktor (PWR) Kiégett üzemanyag Reprocesszálás Gyors tenyésztő reaktor (FBR) MOX üzemanyag Hulladék Vitrifikálás (üvegesítés) Nyomottvizes reaktor (PWR) Kiégett MOX Direkt elhelyezés (geológiai tároló) Direkt elhelyezés (geológiai tároló) Végleges elhelyezés (geológiai tároló)

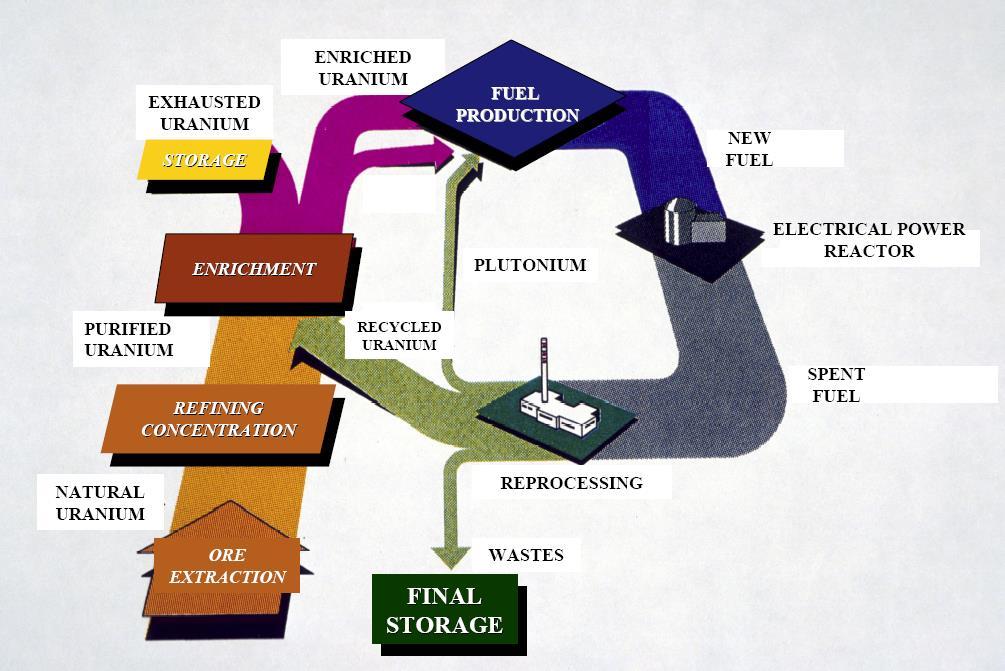

5 Zárt üzemanyagciklus dúsítási maradék tárolás dúsított urán friss (dúsított) üzemanyag dúsítás plutónium atomerőmű tisztított urán finomítás és koncentrálás üzemanyaggyártás újrahasznosított urán kiégett üzemanyag természetes urán reprocesszálás érc kitermelés végleges elhelyezés (nagyaktivitású) radioaktív hulladék BME NTI 5

6 Zárt üzemanyagciklus bánya érc koncentrátum előállítás sárga pogácsa konverzió dúsítás SWU reprocesszálás kiégetés LWR-ben 12,5 TWh üzemanyaggyártás (nagyaktivitású) hulladék BME NTI 6

7 Bizonyított és becsült források RAR: reasonably assured resources adott áron bizonyosan kitermelhető inferred: kikövetkeztethető (hogy ott van, és kitermelhető) ársávok: < 40 USD/kgU < 80 USD/kgU < 130 USD/kgU < 260 USD/kgU Urántartalékok + nem azonosított források prognosztizált források spekulatív források BME NTI 7

8 Bizonyított és becsült források RAR: reasonably assured resources adott áron bizonyosan kitermelhető inferred: kikövetkeztethető (hogy ott van, és kitermelhető) ársávok: < 40 USD/kgU < 80 USD/kgU < 130 USD/kgU < 260 USD/kgU Urántartalékok + nem azonosított források prognosztizált források spekulatív források BME NTI 8

9 Uránbányászati kapacitások BME NTI 9

10 Fűtőelemgyártási kapacitások BME NTI 10

11 Bányászat Külszíni fejtés (Open pit - OP) Mélyművelés együtt ~46% Helyi kilúgozás (In-situ leaching - ISL) ~50% U melléktermékként ~4% A földkéregben az U átlagos koncentrációja ~ 2,8 ppm Uránércben akár ppm BME NTI 11

12 Külszíni fejtés (Open pit - OP) kitermelt érc meddő jellemzően mélyművelés követi jelentős környezetváltoztatás Bányászat BME NTI 12

13 Mélyművelés kitermelt érc meddő hagyományos bányászati eljárások Bányászat BME NTI 13

14 Mélyművelés jet boring (vízsugaras fúrás) Az érctartalmú kőzetet lefagyasztják beomlás, vízbetörés, stb. elkerülése a többlet dózis is csökkenthető így! fagyasztó vágat az érctörzs alatt Bányászat függőleges, felfelé irányuló furatok az ércbe a vágat felől -40 C hőmérsékletű CaCl sósvíz -10 C-on fagyasztja meg a kőzetet (hónapok, évek) termelővágat az érc alatt, innen furatok az ércbe a furatban nagynyomású forgó vízsugárral történik a kőzet kitermelése a kitermelt iszapot a felszín alatt csővezetékekbe vezetik, feldolgozzák és a felszínre szivattyúzzák anyag ellenőrzött útvonalon dózis csökkenthető nincs por a furatokat visszatömedékelik és bebetonozzák BME NTI 14

15 Helyi kioldás (In-situ leaching - ISL) Bányászat nincs szükség jelentős bányatevékenységre fúrólyukakon keresztül savat (pl. H 2 SO 4 ) injektálnak a kőzetbe a savban jól oldódnak a célércek, esetünkben az urán az oldatot a felszínre szivattyúzzák további feldolgozásra hátrány: hosszú időre elszennyezheti a területet biztosítani kell, hogy ivóvízbázishoz, élő környezethez ne jusson el a vegyszer Beverley plant ( Beverley wellfield ( BME NTI 15

16 Bányászat - sugárvédelem Biztonsági (sugárvédelmi) elvek ICRP: (foglalkozási) dózis < 20 msv/év Dózisterhelés forrásai: belélegzett radioaktív por az érctől származó külső gamma dózisterhelés -> nagy koncentrációk esetén belélegzett radon Eszközök: Hatékony szellőztetés (Rn és leányelemek) Por kezelése (belélegzés csökkentése) ALARA elv pl. távirányítású eszközök Személyi dózismérés Személyi higiénia megteremtése Biológiai védelem: beton Egészségügyi hatások BME NTI 16

17 Hulladékok: meddő Bányászat urántartalmú, de gazdaságosan nem feldolgozható savtartalmú, savképző megfelelő tárolóban kell gyűjteni nem kerülhet kapcsolatba környezeti vízzel meddő kőzettörmelék meddőhányó, törmelékkőzet hasznosítása, stb. salak/meddő iszap tárolás szükséges a környezet szennyezésének elkerülése végett, illetve meg kell előzni, hogy radioaktív por keletkezzen vízzáró formációkban szennyezett víz szintén kezelni kell: vegyianyag-tartalmat csökkenteni kell, illetve el kell távolítani a radioaktív szennyezőket BME NTI 17

18 Bányászat In-situ leaching a bányászati terület folyamatos ellenőrzése szükséges a lelőhely kimerítése után vissza kell állítani a talajvíz eredeti minőségét, ezután jöhet a leszerelés leszerelés: furatok, aknák lezárása, létesítmények felszámolása, környezet helyreállítása BME NTI 18

19 ( ) Uranium 2007: Resources, Production and Demand OECD NEA, IAEA OECD, Paris, 2008 ISBN BME NTI 19

20 Ércdúsítás A kibányászott urántartalmú kőzet porrá őrlése különböző speciális malmokban Kénsavas, salétromsavas feloldás + sósav, NaCl, MnO 2, stb A kőzet anyagának leszűrése urán-oxid (U 3 O 8 ) kicsapatása sárgás színű por Pogácsákká sajtolás: yellow cake BME NTI 20

21 Ércdúsítás BME NTI 21

22 Ércdúsítás 1 st = 6,35 kg BME NTI 22

23 Konverzió ( ) BME NTI 23

24 Konverzió ( ) BME NTI 24

25 Konverzió BME NTI 25

26 Konverzió BME NTI 26

27 Konverzió exoterm BME NTI 27

28 Konverzió BME NTI 28

29 Konverzió BME NTI 29

30 Ércdúsítás és konverzió Potenciális veszélyforrások: az oldószer leválasztáskor a radioaktív leányelemek többsége kiválasztódik, így a dózisok alacsonyak legjelentősebb veszélyforrás vegyi jellegű a HF kezelésekor, valamint az UF 6 kibocsátásának kockázata. Ekkor szintén keletkezhet HF, ha a levegő nedvességtartalmával érintkezik A veszélyforrások alapvetően vegyi jellegűek BME NTI 30

31 Vegyi veszélyek Finomítás és átalakítás Fluor erősen toxikus Az erősen reaktív és robbanékony klór-trifluorid alkalmazását régen beszüntették További potenciális veszélyforrások magnézium, hidrogén, salétromsav Hulladékkezelés vizes hulladékáram: Th-230,232 (α),234, Pa-234 (β) hígítás, tisztítás után visszajuttatható a környezetbe BME NTI 31

32 Finomítás és átalakítás Radiológiai kockázatok belső: uránvegyületek szervezetbe kerülése urán tartalmú porok lenyelése vagy belélegzése: UOC, UO 3, UO 2, UF 4 külső (alacsony): azoknál a folyamatoknál, ahol a leányelemek koncentrálódnak ALARP elv személyi kontaktusok minimalizálása műveletek zárt térben légzésvédelem zsilipelő helyiségek a védőruházat lemosására/tisztítására BME NTI 32

33 Finomítás és átalakítás ALARP elv személyi dózismérők a külső dózis monitorozására levegő mintavételezés a belső dózis becslésére vizeletvizsgálat egésztest monitorozás UF 6 víz környezetben nagyon reaktív (>56 C) tárolás hordókban lehetőség szerint átalakítás por alakú UF 4 formára BME NTI 33

34 Konverziós üzemek a világon ( ) BME NTI 34

35 Dúsítás BME NTI 35

36 Dúsítási kaszkád Szintek (lépések) sorban egymás után dúsítás mértéke Cellák párhuzamosan dúsított anyag mennyisége Feed betöltött anyagáram, Product dúsított áram, Waste szegényített áram Mérlegegyenletek: Dúsítás Ebből F/P meghatározható: Szeparációs munka: BME NTI 36

37 Statisztikus eljárások Dúsítás kis dúsítási hatás (egy lépésben), csak a relatív magtömeg-eltérés játszik szerepet minél eltérőbb az elválasztani kívánt izotóp, annál nagyobb a szeparáció valószínűsége 234/235: kis szelektivitás, 235/238: jobb szelektivitás sok lépést kell egymás után kapcsolni gázdiffúzió, gázcentrifuga, vortex, stb. BME NTI 37

38 Dúsítási kaszkád Szintek (lépések) sorban egymás után dúsítás mértéke Cellák párhuzamosan dúsított anyag mennyisége Feed betöltött anyagáram, Product dúsított áram, Waste szegényített áram Ideális kaszkád: Dúsítás azaz eltérő koncentrációk nem keverednek x : dúsított koncentráció x : szegényített koncentráció cél: L i szintek közötti áram minimalizálása BME NTI 38

39 Dúsítás Izotóparány dúsítás után: előtt (szegényített): Szeparációs tényező Dúsítási tényező Feed = Product + Waste [mol] v. [kg], stb. BME NTI 39

40 Dúsítás a gyakorlatban: = 1,002 BME NTI 40

41 Dúsítás BME NTI 41

42 Dúsítás BME NTI 42

43 Dúsítás ( ) EURODIF - Georges Besse-I 10,8 millió SWU/év 20 fokozat egy csoportban, 70 csoport = 1400 fokozat folyamatos 24 órás napi üzem 3000 MW villamosenergia-igény - Tricastin 1-4 (3660 MW) hűtőtornyok a magas nyomású UF 6 hűtéséhez hőhasznosítás: ipari és lakossági távfűtés (krokodilfarm) 2012-ben leállítva TRICASTIN-1 PWR 915 MW 1980/05/31 TRICASTIN-2 PWR 915 MW 1980/08/07 TRICASTIN-3 PWR 915 MW 1981/02/10 TRICASTIN-4 PWR 915 MW 1981/06/12 BME NTI 43

44 Dúsítás Gázcentrifuga (ultracentrifuga) BME NTI 44

45 Dúsítás Gázcentrifuga (ultracentrifuga) BME NTI 45

46 Dúsítás BME NTI 46

47 Dúsítás BME NTI 47

48 Dúsítás Becker sugárfúvóka (E. W. Becker, Németo.) Vortex =1,01-1,03 álló falú centrifuga BME NTI 48

49 Szelektív eljárások Dúsítás (elvben) csak a 235-ös izotópot választja el (ki) visszakeveredés ront(hat)ja a szelekciót csak pár fokozat szükséges ICR, AVLIS, SILEX, stb. BME NTI 49

50 Dúsítás AVLIS (Atomic Vapor Laser Isotope Separation) 235 és 238 másképp nyel el fotonokat megfelelő hullámhossz(ak) előállításával szelektíven ionizálható a 235 ionizált 235-öt elektródákra kigyűjtik semleges 238 egy felfogólemezen lerakódik dúsított U (235) gyűjtő elektródák 235 U + 3 foton 235 U + + e - gőz sugár ( természetes U) szegényített U (238) gyűjtő lemez fotoionizáló lézer nyaláb BME NTI 50

51 Dúsítás AVLIS (Atomic Vapor Laser Isotope Separation) BME NTI 51

52 Dúsítás AVLIS (Atomic Vapor Laser Isotope Separation) BME NTI 52

53 Gázdiffúzió Dúsítás - biztonság folyamatos üzem éveken keresztül azoknál a berendezéselemeknél, ahol UF 6 jelen van, minimalizálni kell a karbantartási műveleteket, különösen a magas dúsítású egységeknél (a dózis jelentős lehet) magas nyomás és hőmérséklet nagy teljesítményű szivattyúk vibrációk, szivárgások, rotorhibák UF 6 kibocsátás BME NTI 53

54 Dúsítás - biztonság Gázcentrifuga (ultracentrifuga) nagy sebességű centrifugák rpm kerületi sebesség: több száz m/s alacsony nyomás (vákuum) rezgések, szivárgások, srapnelek, a forgórész sérülése UF 6 kibocsátás STUXNET BME NTI 54

55 Dúsítás UF 6 (hex) veszélyei minden fémmel reagál szerves anyagokkal hevesen (robbanásszerűen) reagál, hidrogén-fluorid keletkezik vízzel reagálva erősen korrozív és toxikus hidrogénfluorid gázt képez + szilárd, toxikus U vegyületeket tárolás a legnehezebb probléma rozsdamentes acél, réz/nikkel ötvözetek (védőréteg) a berendezéseknek szivárgásmentesnek kell lenniük víz, levegő, pára nem érintkezhet a közeggel szobahőmérsékleten UF 6 szilárd BME NTI 55

56 Dúsítás Kritikusság kockázata centrifugák esetén nem számottevő viszont a dúsítóüzem más egységeiben oda kell rá figyelni diffúziós üzemekben potenciális kockázat BME NTI 56

57 Dúsítók Európában ( ) Ma: BME NTI 57

58 Fűtőelemgyártás BME NTI 58

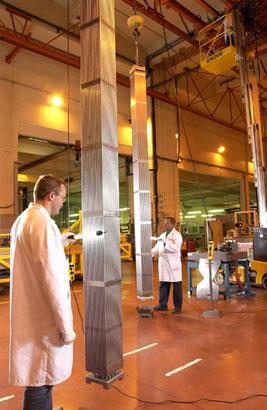

59 Fűtőelemgyártás Kompaktálás, alakformálás Szinterelés UO 2 olvadáspont: 2840 C por UO 2 préselése pasztillákká magas, de az olvadáspontnál alacsonyabb hőmérsékleten levegő vagy védőgáz (pl. H, O, CO 2 ) atmoszférában magas hőmérsékleten C, ~10 órán keresztül alacsony hőmérsékleten két lépésben 1200 C-on, majd 1400 C-on, eltérő atmoszférában Fűtőelem szerelés BME NTI 59

60 BME NTI 60

61 Fűtőelemgyártás Fűtőelemgyár potenciális veszélyforrásai tűz, robbanás, UF 6 kibocsátás, kritikusság külső események: áradás, földrengés, repülőgép rázuhanás Üzemen belüli baleseti eshetőségek: csővezeték törése vagy szelep meghibásodása olyan rendszernél, ahol magas hőmérsékletű UF 6 tartalmú tartály van: UF 6 kibocsátás kritikusság szinterelő kemence robbanása BME NTI 61

62 Személyi kockázatok Fűtőelemgyártás finom urán-oxid szemcsék belélegzése külső többletdózis üzemanyag vizsgálatkor és tároláskor BME NTI 62

63 Kritikusság Fűtőelemgyártás a fűtőelemgyárak többségében az alacsony dúsítási szintű (1-3-5%) uránt száraz körülmények között kezelik inherens biztonság (nincs moderátor) azoknál a lépéseknél, ahol hidrogén tartalmú fluidokat alkalmaznak: felügyelt tömeg, geometria szükséges, fix neutron abszorberek alkalmazhatók helyi magas dózisok előfordulhatnak telephelyen kívüli dózisterhelés nagyon kis valószínűségű BME NTI 63

64 Üzemanyaggyárak Európában ( ) Forrás: WNA BME NTI 64

65 Tokai Mura kritikussági baleset ( ) szeptember 30. Tokai Mura, kísérleti uránfeldolgozó üzem Japan Nuclear Fuel Conversion Co. (JCO) kis mennyiségben kísérleti céllal különböző dúsítású UO 2 előállítása általában kis dúsítás (5%) alkalmanként közepes dúsítás is: 18-20% ugyanazokkal a berendezésekkel alapvetően nem voltak felkészülve kritikussági balesetre a technológia helyes használata elvileg kizárta azt nem megfelelő biológiai védelem emberi hiba: eltérés az előírt technológiától balesetelhárítási intézkedési terv hiánya JCO Tokai Mura telephely BME NTI 65

66 Tokai Mura kritikussági baleset Normál technológia ( ) kis tartályban uránoxid feloldása salétromsavban A tartály mérete és a feltöltés üteme biztosítja, hogy a 2,4 kg urántartalmat ne léphessék túl az oldatot 18 cm átmérőjű átmeneti tartályokba szivattyúzzák, levegővel történő átbuborékoltatással folyamatosan keverik a tartályok geometriája (kis átmérő, magas, nagy felület) biztosítja, hogy akkor sem jöhet létre bennük láncreakció, ha teljesen tele vannak kicsapató tartály ezt nem tervezték kritikussági balestre (az előző két lépés elvileg biztosítja az urán mennyiségének korlátozását) hűtés céljából víz köpeny! az ammónium-diuranátot hevítéssel végül U 3 O 8 porrá alakítják vissza Az előírások szerinti technológiai kapcsolás és műveleti sorrend BME NTI 66

67 Tokai Mura kritikussági baleset A balesethez vezető hibás eljárás hatósági engedély nélkül, a felső vezetés utasítására megváltoztatták a technológiai eljárást: az U 3 O 8 port egy körülbelül 10 literes nyitott edényben kell salétromsavban feloldani egy szivattyú segítségével kerül az oldat a keverő-ülepítő oszlopokba tömegméréssel ellenőrizni kell az U 3 O 8 mennyiségét (2,4 kg korlát!) három ilyen edényre való oldatot szabad az átmeneti tartályokba szivattyúzni A baleset 18,8% dúsítás! csúszás miatt utasítás: több anyagot adagoljanak egyszerre, a keverését ne a különálló tartályban végezzék, hanem a kicsapató tartályban 4 edényre való, 9,2 kg uránt tartalmazó anyagot öntöttek a tartályba másnap reggel még mindig késésben voltak: további három edénnyel, mintegy 6,9 kg uránt tartalmazó anyagot öntöttek a tartályba, a harmadik után beindult a láncreakció A szabálytalanul alkalmazott műveleti sorrend ( ) BME NTI 67

68 Tokai Mura kritikussági baleset láncreakció 17 órán keresztül valószínűleg pulzált víz köpeny szerepe gyors neutronok termalizálódtak a köpenyben, visszadiffundáltak a tartályba láncreakció leállítása a köpeny leeresztésével neutrondetektorok hiánya ( ) INES 4 3 fő egésztest dózisok: Sv, 6-10 Sv, 5 Sv két haláleset 56 fő ~23 msv, többi ez alatt, összesen 436 főt vizsgáltak korlátozott környezeti kibocsátás (nemesgázok, jód) a telephely kerítésénél a balesetkor 0,84 msv/h dózisteljesítmény kitelepítés az érintett épület 350 m sugarú körében (160 fő), két nap után visszatérhettek Elzárkóztatás a 10 km-es körzetben alapvetően emberi mulasztás BME NTI 68

69 Kiégett üzemanyag tárolása Atomerőművi telephelyen Dedikált tárolóban, atomerőművön kívül Nedves tárolás, pl. pihentető medence Száraz tárolás: konténerek, caskok, aknák Szállítás kettős célú caskok: szállítás és tárolás BME NTI 69

70 Kiégett üzemanyag tárolása BME NTI 70

71 Pihentetőmedencés tárolás Medencés tárolás biztonsági kérdései BME NTI 72

72 Pihentetőmedencés tárolás Medencés tárolás Megfelelő vízkémia biztosításával a korrózió valószínűsége nagyon alacsony Mechanikai sérülés előfordulhat átrakáskor, üzemanyag mozgatásakor, valószínűsége kicsi Megfelelő hőmérsékleten (~40 C) a burkolat hidrogén koncentrációja pár száz ppm. Javul a burkolat erőssége, de a rugalmasság csökken. Zircalloy gyakorlatilag nem korrodálódik oxigén hatására (megfelelő vízkémia szükséges) Feszültségkorrózió sem számottevő Elektrokémiai korrózió szintén elkerülhető megfelelő vízminőség fenntartásával BME NTI 73

73 Pihentetőmedencés tárolás Direkt expozíció kockázata a személyzetnél kiégett üa mozgatáskor, átrakáskor szennyezett szűrők kezelésekor karbantartáskor Árnyékolás, biológiai védelem általában minimum 4 m vízoszlop a kiégett üzemanyag felett elegendő ahhoz, hogy a víz felszínén a dózisteljesítmény maximum 0,01 mgy/h legyen a medence vizének aktivitásszintje nem haladhatja meg a 30 MBq/m 3 -t BME NTI 74

74 Pihentetőmedencés tárolás Lehetséges üzemzavarok, balesetek Villamos betáp vesztés redundáns rendszerek, független betáplálási útvonalak biztosításával kivédhető Rendszerelemek meghibásodása Medence vizének szivárgása, vízszint csökkenése Hűtés elvesztése Üzemanyag-mozgatási hibák, cask leejtése nagy megbízhatóságú rendszerek szükségesek Külső események: földrengés, áradás, tornádó, repülőgép rázuhanás, etc. Kritikusság tárolópolcok, kosarak megfelelő geometriája, neutron abszorberek beépítése, a kiégett üzemanyag kiégési szintjének felügyelete, bórsavas víz alkalmazása a pihentető medencében vagy a szállító tokokban BME NTI 75

75 Pihentetőmedencés tárolás BME NTI 76

76 Száraz tárolás száraz aknák fém tokok beton tokok (silók) Száraz tárolás Követelmények tárolás ideje alatt meg kell őrizni a tárolóegység és a fűtőelem integritását árnyékolás, biológiai védelem neutronelnyelés biztosítása megfelelő hűtés megfelelő kezelés, mozgatás safeguards a tároló tokok, aknák külső felületét tudni kell dekontaminálni BME NTI 77

77 Száraz tárolás + Paks KKÁT! BME NTI 78

78 Reprocesszálás A kiégett üzemanyag összetétele BME NTI 79

79 Reprocesszálás A kiégett üzemanyag jellemzői BME NTI 80

80 ( ) Reprocesszálás La Hague BME NTI 81

81 kiégett üa mechanikai feldarabolása üzemanyag elválasztása a burkolattól, szerkezeti elemektől burkolat, szerkezeti elemek tisztítása savas oldás kompaktálás, tokozás Reprocesszálás BME NTI 82

82 1: U, Pu elválasztása a hasadási termékektől Reprocesszálás 2: U és Pu elválasztása 3: U visszanyerése víz fázisban BME NTI 83

83 Szilárd (nagyaktivitású) hulladék előállítása és kezelése kalcinálás: a víztartalom eltávolítása izzítással vitrifikálás zárt hordókba töltés hordók pihentetése és tárolása Reprocesszálás BME NTI 84

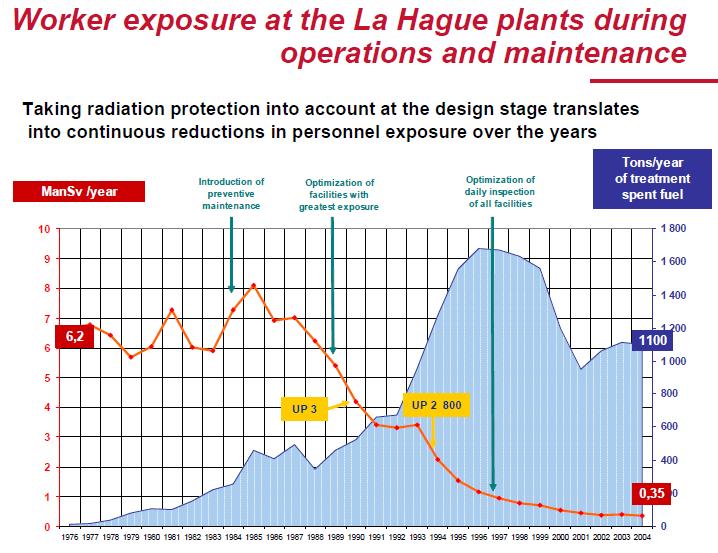

84 Kockázatok Nukleáris és nem nukleáris radioaktív anyag kibocsátása külső dózisterhelés kritikusság hő kibocsátás radiolízis tűz kezelési, mozgatási hibák Reprocesszálás (üzemen belüli) elárasztás, robbanás vegyi anyagok nyomás alatt álló rendszerek villamos betáplálás elvesztése, kisegítő rendszerek elvesztése külső hatások: földrengés, szélsőséges időjárás, repülőgép rázuhanás, áradás, közelben lévő ipari létesítménye veszélyforrásai, szállítási útvonalak BME NTI 85

85 Radioaktív kibocsátás Reprocesszálás személyzet, helyiségek elszennyezése, környezeti kibocsátás kockázata mérnöki gátak: primer, szekunder konténment rendszerek statikus: tartályok, fülkék, zárt helyiségek dinamikus: a technológiai egység, fülke, tartály megfelelő szellőztetése: depresszió tartása, a levegő a tiszta, vagy kevésbé kontaminált részből áramoljon a szennyezett térbe általában a primer konténment rendszerek nem hozzáférhetők a személyzet számára: tartályok, csővezetékek a kockázatnak megfelelően kell többszörözni a gátakat BME NTI 86

86 Külső dózisterhelés főleg gamma és neutron sugárzás, kisebb mértékben béta és alfa sugárzás Tervezési elvek: munkahelyek a lehető legtávolabb a radioaktív anyagoktól sugárvédelmi rendszerek, személyi dózisfelügyelet, védőruházat, stb. tartózkodási idő minimalizálása Reprocesszálás BME NTI 87

87 Reprocesszálás Kritikusság megfelelő geometria alkalmazása tömeg felügyelete a technológia egyik részelemében sem engedhető meg, hogy kritikus mennyiség összeadódhasson (szilárd anyagokra) térfogat felügyelete a technológia során alkalmazott térfogatok sehol ne érjék el a kritikus térfogatot, figyelembe véve az elzáródások, túlcsordulások lehetőségét (folyadékokra) koncentráció felügyelete ahol kritikusság kockázata fennáll: daraboló, oldó, burkolat tároló, extrakciós technológia, U tisztítási lépés, Pu tisztítás, oxid előállítás Hőfejlődéssel/hőfejlesztéssel járó veszélyek radiolízis magas Pu és hasadási termék tartalom mellett jelentősebb BME NTI 88

88 Reprocesszáló üzemek ( ) BME NTI 89

89 MOX üzemanyaggyártás MOX=mixed oxide (U-Pu-O) Az új üzemanyagok 5%-a MOX MOX biztonsági szempontok Reprocesszálásból jelenlegi gyakorlat szerint csak a Pu megy MOX-ba Főként Pu-239 és Pu-241 RepU nem kedvező (U-232 és U-236 miatt) BME NTI 90

90 MOX üzemanyaggyárak Európában ( ) BME NTI 91

91 Nukleáris üzemanyagciklus BME NTI 92

92 A reprocesszálás hulladékai Nagyaktivitású folyékony hulladék (HLLW) reprocesszálásból átmeneti tárolás a reprocesszálás és a szilárdítás között megfelelő idejű pihentetés vegyi kockázatok fő forrása: salétromsavas oldatok radiológiai kockázatok fő forrásai: >99% nem légnemű hasadási termékek, kis mennyiségben U és Pu, az összes transzurán (másodlagos aktinida), aktivációs termékek, korróziós termékek, hozzáadott egyéb elemek: Gd, Na, Cd, B, F termelt hőt megfelelő hűtéssel kell elvezetni megbízható konténment, tároló, hűtés és árnyékolás szükséges tervezési alap jellemző értékei: 17,5 W/liter (újabban: 9 W/l) ~100 TBq/l Baleset: hűtés elvesztése konténment sérülés, mérnöki gátak sérülése BME NTI 93

93 Hulladékkezelés Szilárdítás Fő biztonsági kérdés berendezések, eszközök kontaminációja Nagyaktivitású szilárd hulladék hosszú idejű vagy végleges tárolásnál csak szilárd formában gondolkodnak vitrifikálás magas hőmérséklet szükséges illékony komponenseket be kell gyűjteni potenciális baleseti lehetőségek: HLLW mozgatás, kezelés olvasztókemencék üzeme mindkettő esetében a mozgatott/kezelt mennyiség korlátozása szükséges BME NTI 94

94 Hulladékkezelés BME NTI 95

95 Hulladékkezelés Átmeneti tárolás biztosítani kell a megfelelő hűtést passzív léghűtés a tárolókonténer leejtésének kockázata ütéscsillapítók telephelyen kívüli hatások elkerülése a tárolóedények (tartályok, cask-ok) külső felülete nem lehet kontaminált a tárolók integritását biztosítani kell másodlagos hulladékok kezelése dekontamináló folyadékok extrakciós szűrők BME NTI 96

96 HLW kutatólaborok ( ) BME NTI 97

97 Tórium Tórium ciklus háromszor-négyszer gyakoribb, mint az urán A bányászás és a kitermelés egyszerűbb: az elsődleges ércforrást, a monazitot, külszíni fejtéssel nyerik;» a monazitból elsősorban a ritkaföldfémeket nyerik ki, a tórium egy melléktermék. Ezért már most jelentős kibányászott (nem használt) készletek állnak rendelkezésre. 220Rn (toron) radiológiai hatása kisebb; a teljes radioaktív hulladék termelése kisebb. leggyakoribb izotóp: Th-232 (felezési idő: 14,05 milliárd év), gyakorlatilag ez adja a természetes tóriumot hasadóképes U-233 előállítására használható sok országban elérhető már meglévő plutónium felhasználható a tóriumciklus beindításakor kísérleti, prototípus tapasztalatok: magas hőmérsékletű, gázhűtésű reaktorok, sóolvadékos kísérleti reaktor ( 50-es évek), könnyűvizes reaktor (Shippingport), folyékony fémes reaktorok BME NTI 98

98 Tórium ciklus BME NTI 99

99 Hasadási neutronhozam Tórium ciklus BME NTI 100

100 Befogási hatáskeresztmetszet Tórium ciklus BME NTI 101

101 Hasadási hatáskeresztmetszet Tórium ciklus BME NTI 102

102 Tórium Tórium ciklus Th-232 termikus abszorpciós hatáskeresztmetszete közel háromszor nagyobb, mint U-238-é (7,4 barn > 2,7 barn) konverzió U-233-ra jobb, mint U-238-ból Pu-239-re Hasadási neutronhozam jobb, mint U-235 esetén A tenyésztés termikus reaktorokban is megvalósítható! tórium-dioxid kémiai jellemzői jók stabilabb, mint az urán-dioxid jobb sugártűrés UO 2 -nál egy nagyságrenddel kevesebb hasadási terméket enged kijutni az üzemanyag mátrixból sokkal kevesebb Pu és másodlagos aktinida keletkezik a kiégetés során proliferáció-állóság: nagy mennyiségben tartalmaz U-232-t (felezési idő: 73,6 év), melynek bomlási termékei erős gammasugárzók Kevésbé reaktív, mint az UO 2, ezért az átmeneti és hosszú távú tárolás egyszerűbb. BME NTI 103

103 Tórium Tórium ciklus ThO 2 : magasabb olvadáspont (3350 C) magasabb szinterelési hőmérséklet szükséges nehezebben oldódik salétromsavban (feldolgozás) a kiégett tóriumos üzemanyag nagy mennyiségben tartalmaz U-232-t (felezési idő: 73,6 év), melynek bomlási termékei erős gammasugárzók ez megnehezíti a kezelést, reprocesszálást a közbülső Pa-233 felezési ideje egy nagyságrenddel nagyobb (~27 nap), mint a Np-239 felezési ideje (2,35 nap), ezért hosszabb hűtési idő kell a konverzió céljából kiégetett üzemanyagnak (kb. 1 év). a reprocesszálási eljárás (THOREX) bonyolultabb, mint a PUREX, és még nem áll rendelkezésre ipari méretekben felhalmozott tapasztalat egyelőre kevesebb BME NTI 104

104 Tórium ciklus BME NTI 105
