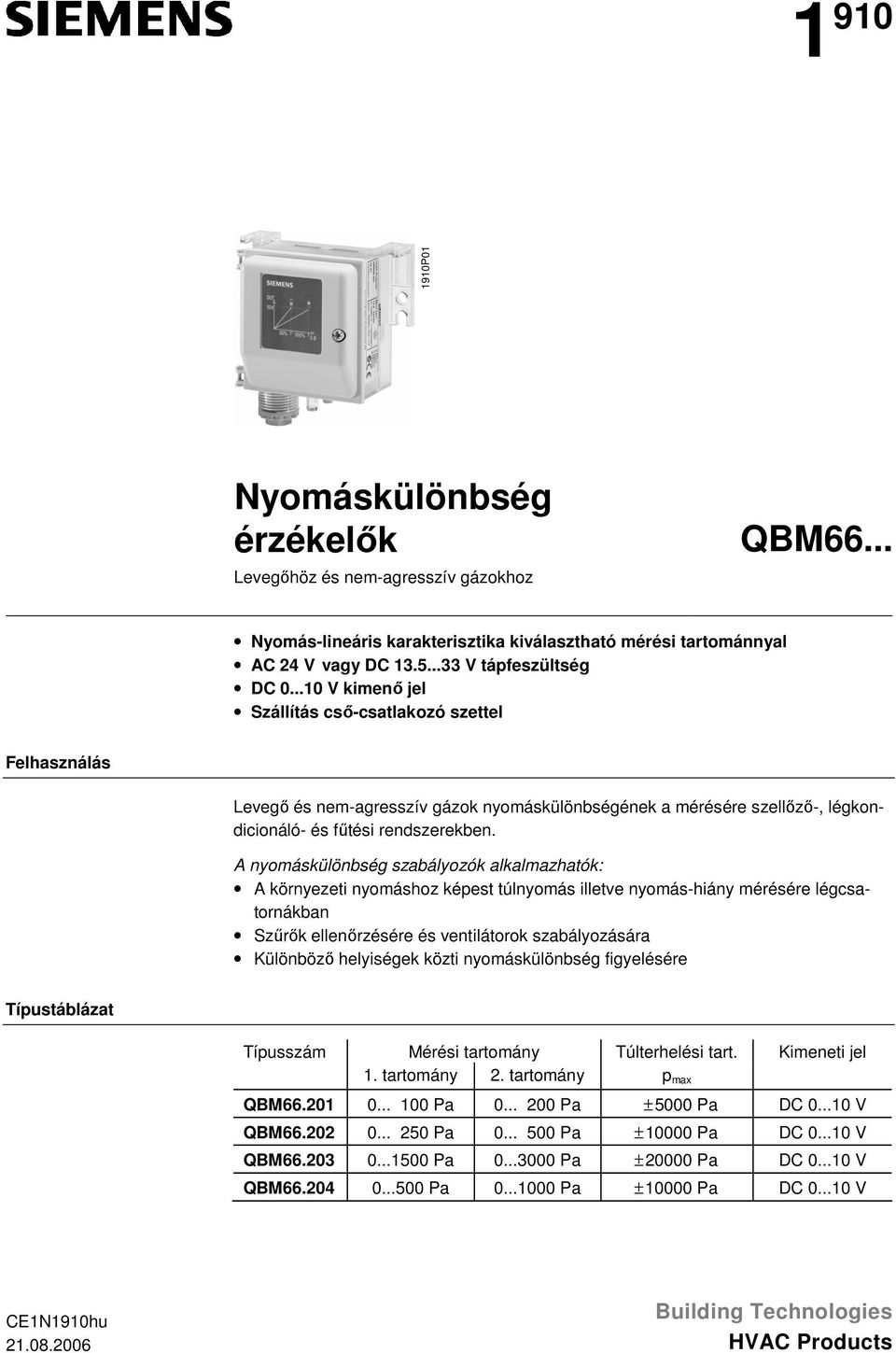

1 P01 Nyomáskülönbség érzékelők Levegőhöz és nem-agresszív gázokhoz QBM66... Nyomás-lineáris karakterisztika kiválasztható mérési tartománnyal AC 24 V vagy DC V tápfeszültség DC V kimenő jel Szállítás cső-csatlakozó szettel Felhasználás Levegő és nem-agresszív gázok nyomáskülönbségének a mérésére szellőző-, légkondicionáló- és fűtési rendszerekben. A nyomáskülönbség szabályozók alkalmazhatók: A környezeti nyomáshoz képest túlnyomás illetve nyomás-hiány mérésére légcsatornákban Szűrők ellenőrzésére és ventilátorok szabályozására Különböző helyiségek közti nyomáskülönbség figyelésére Típustáblázat Típusszám Mérési tartomány Túlterhelési tart. Kimeneti jel 1. tartomány 2. tartomány p max QBM Pa Pa ±5000 Pa DC V QBM Pa Pa ±10000 Pa DC V QBM Pa Pa ±20000 Pa DC V QBM Pa Pa ±10000 Pa DC V CE1N1910hu Building Technologies HVAC Products

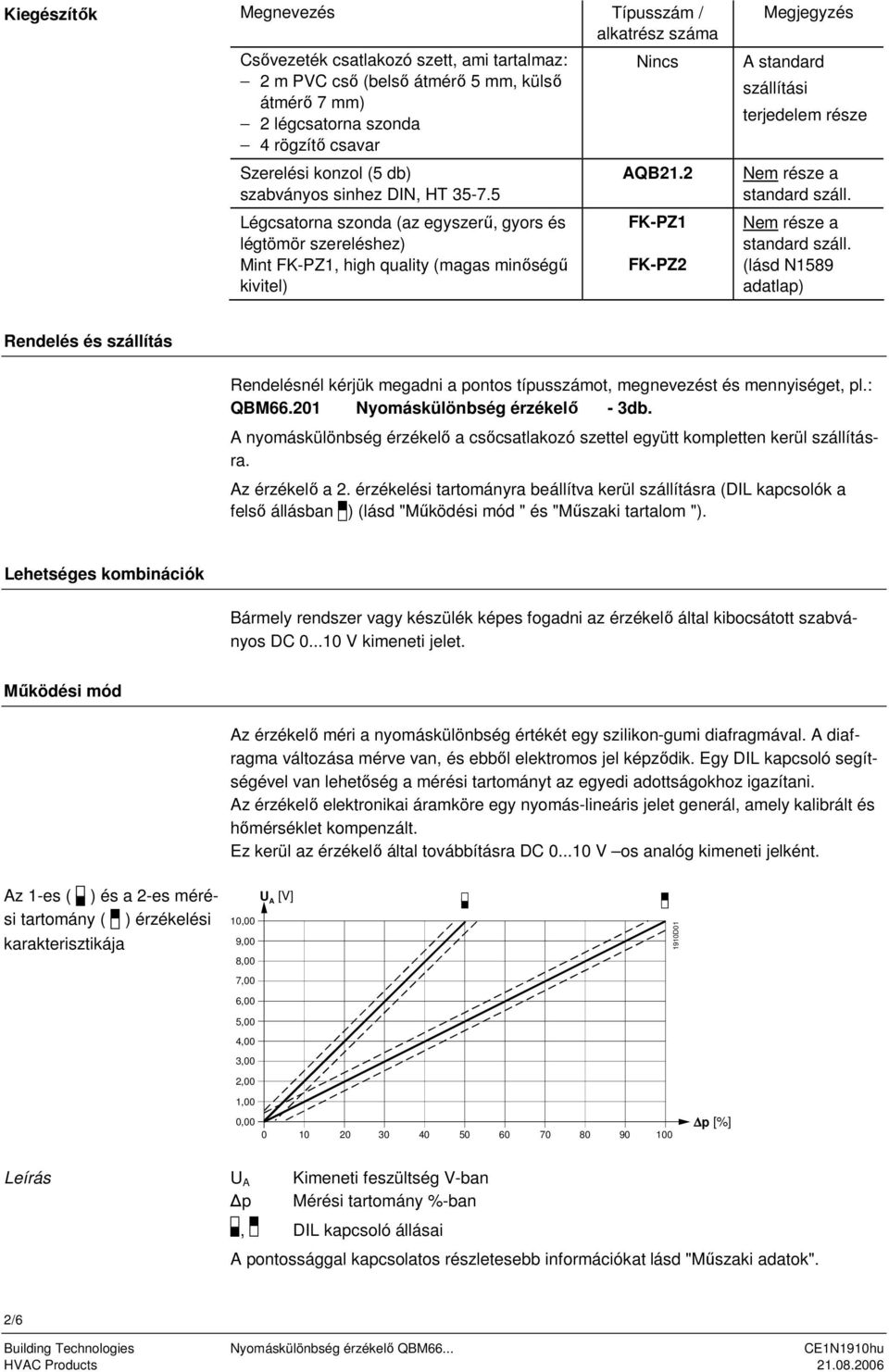

2 Kiegészítők Megnevezés Típusszám / alkatrész száma Csővezeték csatlakozó szett, ami tartalmaz: 2 m PVC cső (belső átmérő 5 mm, külső átmérő 7 mm) 2 légcsatorna szonda 4 rögzítő csavar Szerelési konzol (5 db) szabványos sinhez DIN, HT Légcsatorna szonda (az egyszerű, gyors és légtömör szereléshez) Mint FK-PZ1, high quality (magas minőségű kivitel) Nincs AQB21.2 FK-PZ1 FK-PZ2 Megjegyzés A standard szállítási terjedelem része Nem része a standard száll. Nem része a standard száll. (lásd N1589 adatlap) Rendelés és szállítás Rendelésnél kérjük megadni a pontos típusszámot, megnevezést és mennyiséget, pl.: QBM Nyomáskülönbség érzékelő - 3db. A nyomáskülönbség érzékelő a csőcsatlakozó szettel együtt kompletten kerül szállításra. Az érzékelő a 2. érzékelési tartományra beállítva kerül szállításra (DIL kapcsolók a felső állásban ) (lásd "Működési mód " és "Műszaki tartalom "). Lehetséges kombinációk Bármely rendszer vagy készülék képes fogadni az érzékelő által kibocsátott szabványos DC V kimeneti jelet. Működési mód Az érzékelő méri a nyomáskülönbség értékét egy szilikon-gumi diafragmával. A diafragma változása mérve van, és ebből elektromos jel képződik. Egy DIL kapcsoló segítségével van lehetőség a mérési tartományt az egyedi adottságokhoz igazítani. Az érzékelő elektronikai áramköre egy nyomás-lineáris jelet generál, amely kalibrált és hőmérséklet kompenzált. Ez kerül az érzékelő által továbbításra DC V os analóg kimeneti jelként. Az 1-es ( ) és a 2-es mérési tartomány ( ) érzékelési karakterisztikája U A [V] 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2, D01 1,00 0, p [%] Leírás U A p Kimeneti feszültség V-ban Mérési tartomány %-ban, DIL kapcsoló állásai A pontossággal kapcsolatos részletesebb információkat lásd "Műszaki adatok". 2/6

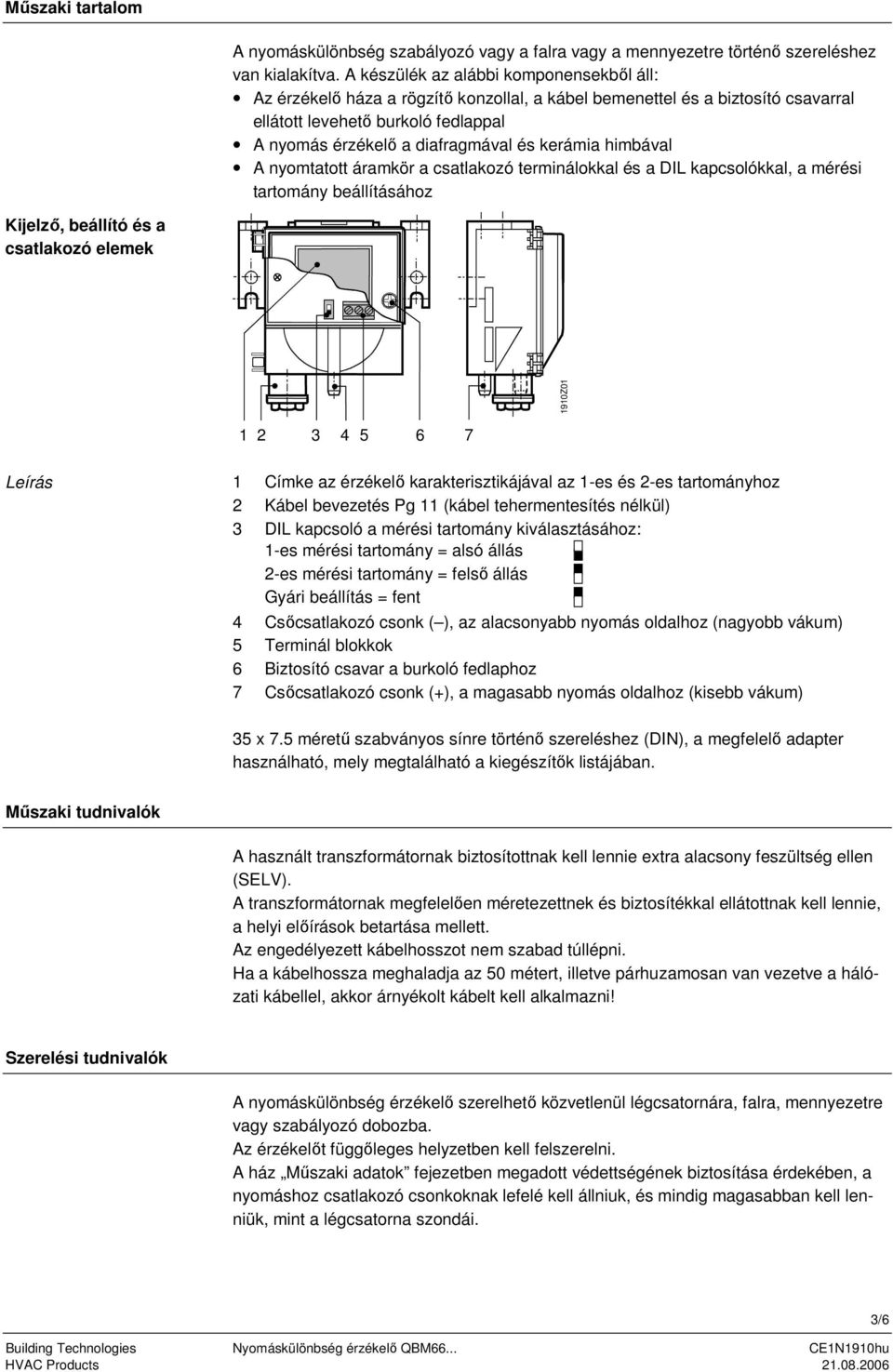

3 Műszaki tartalom A nyomáskülönbség szabályozó vagy a falra vagy a mennyezetre történő szereléshez van kialakítva. A készülék az alábbi komponensekből áll: Az érzékelő háza a rögzítő konzollal, a kábel bemenettel és a biztosító csavarral ellátott levehető burkoló fedlappal A nyomás érzékelő a diafragmával és kerámia himbával A nyomtatott áramkör a csatlakozó terminálokkal és a DIL kapcsolókkal, a mérési tartomány beállításához Kijelző, beállító és a csatlakozó elemek 1910Z Leírás 1 Címke az érzékelő karakterisztikájával az 1-es és 2-es tartományhoz 2 Kábel bevezetés Pg 11 (kábel tehermentesítés nélkül) 3 DIL kapcsoló a mérési tartomány kiválasztásához: 1-es mérési tartomány = alsó állás 2-es mérési tartomány = felső állás Gyári beállítás = fent 4 Csőcsatlakozó csonk ( ), az alacsonyabb nyomás oldalhoz (nagyobb vákum) 5 Terminál blokkok 6 Biztosító csavar a burkoló fedlaphoz 7 Csőcsatlakozó csonk (+), a magasabb nyomás oldalhoz (kisebb vákum) 35 x 7.5 méretű szabványos sínre történő szereléshez (DIN), a megfelelő adapter használható, mely megtalálható a kiegészítők listájában. Műszaki tudnivalók A használt transzformátornak biztosítottnak kell lennie extra alacsony feszültség ellen (SELV). A transzformátornak megfelelően méretezettnek és biztosítékkal ellátottnak kell lennie, a helyi előírások betartása mellett. Az engedélyezett kábelhosszot nem szabad túllépni. Ha a kábelhossza meghaladja az 50 métert, illetve párhuzamosan van vezetve a hálózati kábellel, akkor árnyékolt kábelt kell alkalmazni! Szerelési tudnivalók A nyomáskülönbség érzékelő szerelhető közvetlenül légcsatornára, falra, mennyezetre vagy szabályozó dobozba. Az érzékelőt függőleges helyzetben kell felszerelni. A ház Műszaki adatok fejezetben megadott védettségének biztosítása érdekében, a nyomáshoz csatlakozó csonkoknak lefelé kell állniuk, és mindig magasabban kell lenniük, mint a légcsatorna szondái. 3/6

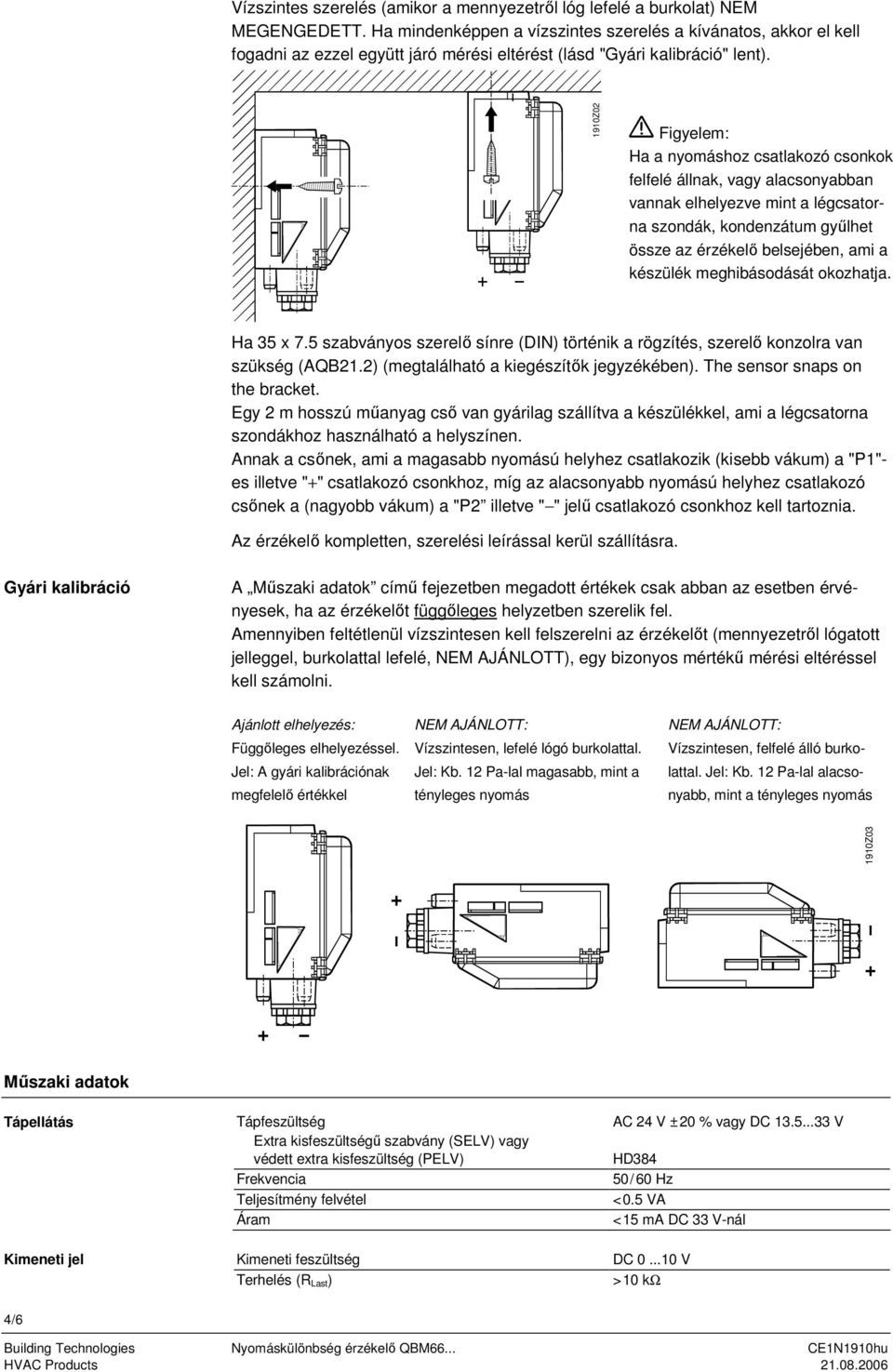

4 Vízszintes szerelés (amikor a mennyezetről lóg lefelé a burkolat) NEM MEGENGEDETT. Ha mindenképpen a vízszintes szerelés a kívánatos, akkor el kell fogadni az ezzel együtt járó mérési eltérést (lásd "Gyári kalibráció" lent). 1910Z02 Figyelem: Ha a nyomáshoz csatlakozó csonkok felfelé állnak, vagy alacsonyabban vannak elhelyezve mint a légcsatorna szondák, kondenzátum gyűlhet össze az érzékelő belsejében, ami a készülék meghibásodását okozhatja. Ha 35 x 7.5 szabványos szerelő sínre (DIN) történik a rögzítés, szerelő konzolra van szükség (AQB21.2) (megtalálható a kiegészítők jegyzékében). The sensor snaps on the bracket. Egy 2 m hosszú műanyag cső van gyárilag szállítva a készülékkel, ami a légcsatorna szondákhoz használható a helyszínen. Annak a csőnek, ami a magasabb nyomású helyhez csatlakozik (kisebb vákum) a "P1"- es illetve "+" csatlakozó csonkhoz, míg az alacsonyabb nyomású helyhez csatlakozó csőnek a (nagyobb vákum) a "P2 illetve " " jelű csatlakozó csonkhoz kell tartoznia. Az érzékelő kompletten, szerelési leírással kerül szállításra. Gyári kalibráció A Műszaki adatok című fejezetben megadott értékek csak abban az esetben érvényesek, ha az érzékelőt függőleges helyzetben szerelik fel. Amennyiben feltétlenül vízszintesen kell felszerelni az érzékelőt (mennyezetről lógatott jelleggel, burkolattal lefelé, NEM AJÁNLOTT), egy bizonyos mértékű mérési eltéréssel kell számolni. Ajánlott elhelyezés: Függőleges elhelyezéssel. Jel: A gyári kalibrációnak megfelelő értékkel NEM AJÁNLOTT: Vízszintesen, lefelé lógó burkolattal. Jel: Kb. 12 Pa-lal magasabb, mint a tényleges nyomás NEM AJÁNLOTT: Vízszintesen, felfelé álló burkolattal. Jel: Kb. 12 Pa-lal alacsonyabb, mint a tényleges nyomás 1910Z03 Műszaki adatok Tápellátás Kimeneti jel Tápfeszültség Extra kisfeszültségű szabvány (SELV) vagy védett extra kisfeszültség (PELV) Frekvencia Teljesítmény felvétel Áram Kimeneti feszültség Terhelés (R Last) AC 24 V ±20 % vagy DC V HD384 50/60 Hz <0.5 VA <15 ma DC 33 V-nál DC V >10 kω 4/6

5 Funkcionális adatok Csatlakozások Kimenet Nem galvanikusan leválasztott, 3-vezetékes csatlakozás,rövidzár-védett és védett fordított polaritású bekötés ellen Mérési tartomány lásd "Típustáblázat " Érzékelő elem piezorezisztív (szilikon gumi diafragma és kerámia himba) Mérési pontosság az ajánlott szerelési helyzetben, 2-es mérési tartomány (100 %), és 20 C-os környezeti hőmérséklet mellett (FS = Full Scale azaz teljes skála) Teljes hiba <±3 % FS TC nulla pont <±0.1 % FS / C TC érzékenység <±0.05 % FS / C Időkonstans t 63 <1 s Nyomás mérési tartomány Lásd Típustáblázat Max. engedélyezett nyomás Lásd Típustáblázat Repedési határ 500 hpa / 500 mbar Közeg Levegő és nem-agresszív gázok Közeg engedélyezett hőmérséklete C Karbantartás Karbantartás mentes Elektromos csatlakozások Menetes terminálok max mm 2 Kábel bemenet Pg 11 kábel bevezető (kábel tehermentesítés nélkül) Nyomás csatlakozások műanyag csővégek 6.2 mm átmérővel Védettségi adatok A védettség amikor a készülék az ajánlott szerelési helyzetben került beépítésre Biztonsági osztály IP 42 IEC 529-szerint III EN szerint Környezetvédelmi jellemzők Előírások és szabványok Termék biztonság Elektromagnetikus kompatibilitás tínusítvány megfelelőség Tűzbiztonság Anyagok Működésre vonatkozóan IEC Levegő minőségi körülmények 3K5 -osztály Hőmérséklet C Páratartalom <95 % r. h. (nem kondenzálódó) Mechanikai körülmények 3M2 -osztály Szállításra / tárolásra vonatkozóan IEC Levegő minőségi körülmények 2K3 -osztály Hőmérséklet C Páratartalom <95 % r. h. (nem kondenzálódó) Mechanikai körülmények 2M2 -osztály Automatikus elektromos szabályozók otthoni és más hasonló felhasználásra EN Immunitás ipari szektor EN Emisszió háztartási szektor, könnyű ipar EN EMC direktíva 89/336/EEC Ausztrál EMC szabályozás Rádiós Kommunikációs Törv Rádiós Interferencia Emmissziós Standard AS/NZS 3548 Tűzbiztonsági osztály UL94 Burkolat HB Nyomás kamra (komplett) V-0 Műanyag cső V-2 Légcsatorna próba HB Ház PC (Polikarbonát) Burkoló fedlap ABS Nyomás kamra PC 10 % -üvegszállal Diafragma tányérral szilikon és PA66 ±GF 25 % Műanyag cső PVC (Polivinilklorid, lágy) Légcsatorna próba ABS... Súly Súly (csomagolással) kg 5/6

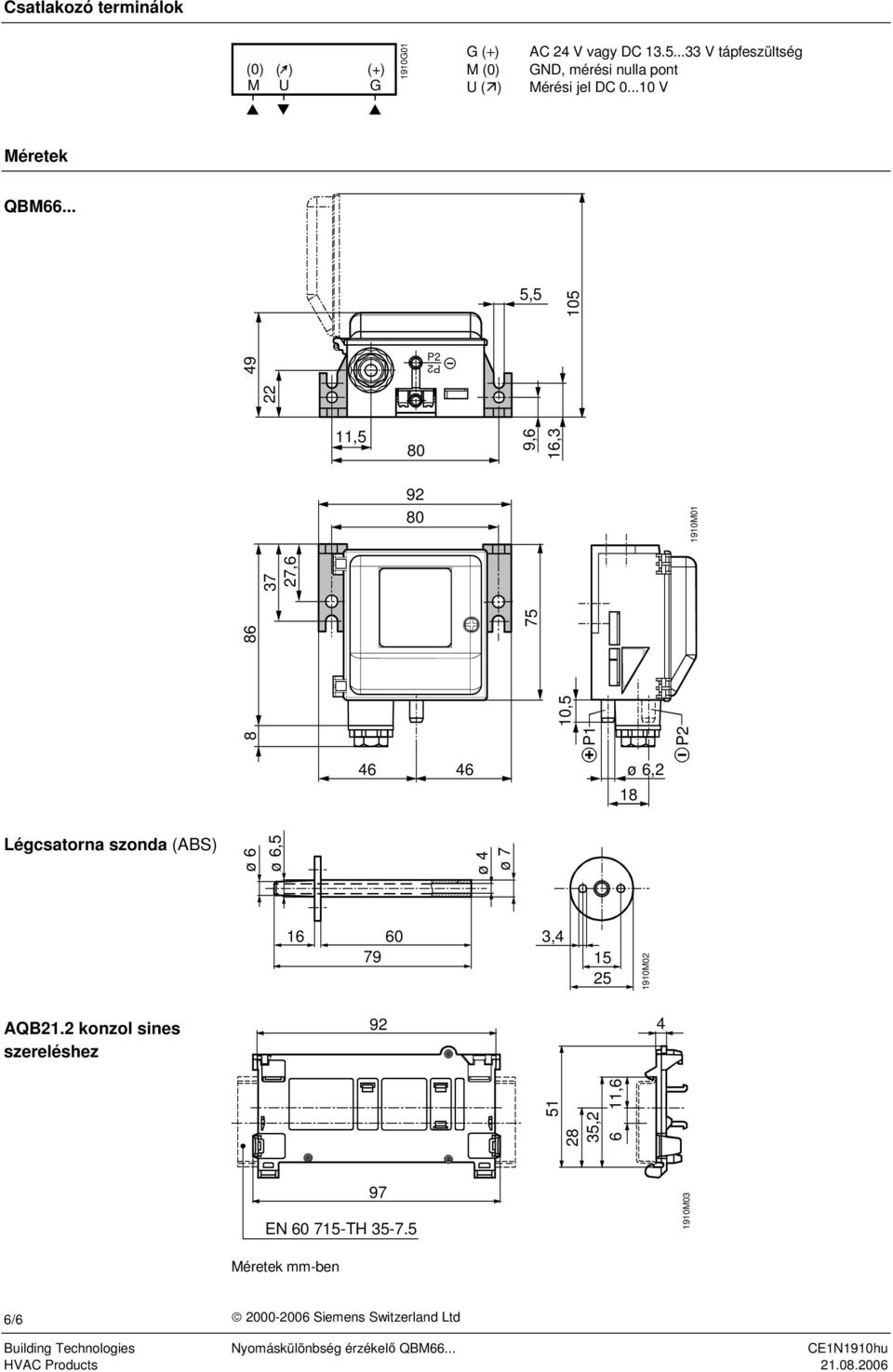

6 Csatlakozó terminálok (0) ( ) (+) M U G 1910G01 G (+) M (0) U ( ) AC 24 V vagy DC V tápfeszültség GND, mérési nulla pont Mérési jel DC V Méretek QBM , M01 8 P1 10,5 P ,6 49 P2 P ,5 80 9,6 16, ø 6,2 18 Légcsatorna szonda (ABS) ø 6 ø 6,5 ø 4 ø , M02 AQB21.2 konzol sines szereléshez ,2 6 11,6 97 EN TH M03 Méretek mm-ben 6/ Siemens Switzerland Ltd
