1 HŐKAMERA ALAPOK ÉS GYAKORLATI ALKALMAZÁSOK november 3.

2 LÁTHATÓ KÉP - a (látható) fény szemünkkel érzékelhető elektromágneses hullám, - a látható képet környezetünk tárgyairól visszaverődő elektromágneses hullámok alkotják HŐFÉNYKÉP - a tárgyak a nem látható tartományban elektromágneses sugarakat bocsátanak ki, - érzékelők villamos jelekké alakítják ezeket a sugarakat, - elektronika digitális jellé alakítja a villamos jeleket, - a digitális értékekhez látható színeket rendel, - a színeket megjeleníti.

3 AZ INFRAKÉP - sugárzáson alapuló hőmérséklet mérés - a testek által kibocsátott elektromágneses sugárzást függ: - a test hőmérsh rsékletétől, l, - a test anyagától, - felület letének minőségétől. Pl.: az emberi test elektromágneses sugárzása: kibocsátott elektromágneses sugárzás 1 0,78µm KÖZELI INFRAVÖRÖS TARTOMÁNY 1,4µm 3µm KÖZEPES INFRAVÖRÖS TARTOMÁNY 3-5µm TÁVOLI INFRAVÖRÖS TARTOMÁNY µm 14µm 0, λ hullámhossz [µm] 380nm 780nm infrakép készítés : két tartományban : 3µm-5µm (magasabb hőmérsékleten) és 8µm-14µm (alacsonyabb hőmérsékleten) oka: - a levegő kedvező áteresztési tulajdonsága, atmoszferikus ablak, - a maximális intenzitás eltolódás

4 A MÉRÉS M S ELVE Három tényező határozza meg a felület sugárzását: - az emisszió: sugárzás kibocsátási képesség, jellemzi: emissziós tényező (ε ) - a reflexió: sugárzás visszaverési képesség, jellemzi: reflexiós tényező (ρ ) - a transzmisszió: sugárzás átengedési képesség, jellemzi: transzmissziós tényező (τ ) τ ρ ε A három tényező összege minden hullámhosszon kiadja a testet ért teljes intenzitást: ε + ρ + τ = 1 a gyakorlatban a legtöbb anyagnál a transzmisszió (τ) igen csekély, τ 0, így: ε + ρ = 1 azaz: magas emisszió alacsony reflexió, és fordítva: magas reflexió alacsony emisszió

5 A MÉRÉS M S ELVE ( folytatás) Az ideális sugárzó az abszolút fekete test, nem fekete test sugárzás kibocsátó képessége, azaz emissziós tényezője (ε) - a hullámhossz-tartománytól függetlenül - mindig kisebb mint 1. Példa néhány anyag emissziós tényezőjére: anyag felület emissziós tényező anyag emissziós tényező aluminium oxidált csiszolt 0,2-0,4 0,1-0,3 azbeszt aszfalt 0,95 0,95 sárgaréz polírozott oxidált 0,3 0,5 bazalt kerámia 0,7 0,95 oxidált 0,5-0,9 agyag 0,95 vas rozsdás 0,5-0,7 beton 0,95 polírozott 0,1 mészkő 0,98 ólom nyers oxidált 0,4 0,2-0,6 papír fa 0,4 0,9-0,95

6 A MÉRÉS M S ELVE ( folytatás) Az emissziós tényező hatását szemléltetve: magas emissziós tényező Az emissziós tényező (ε ) A reflexiós tényező (ρ ) alacsony emissziós tényező - a mérőeszközön (pl.:kamerán) állítható, - a kiértékelő programban utólag módosítható, - eltérő érték adható meg felületrészekre (pixelekre) - függ a felület kialakítástól, az anyagtól, a hőmérséklettől,

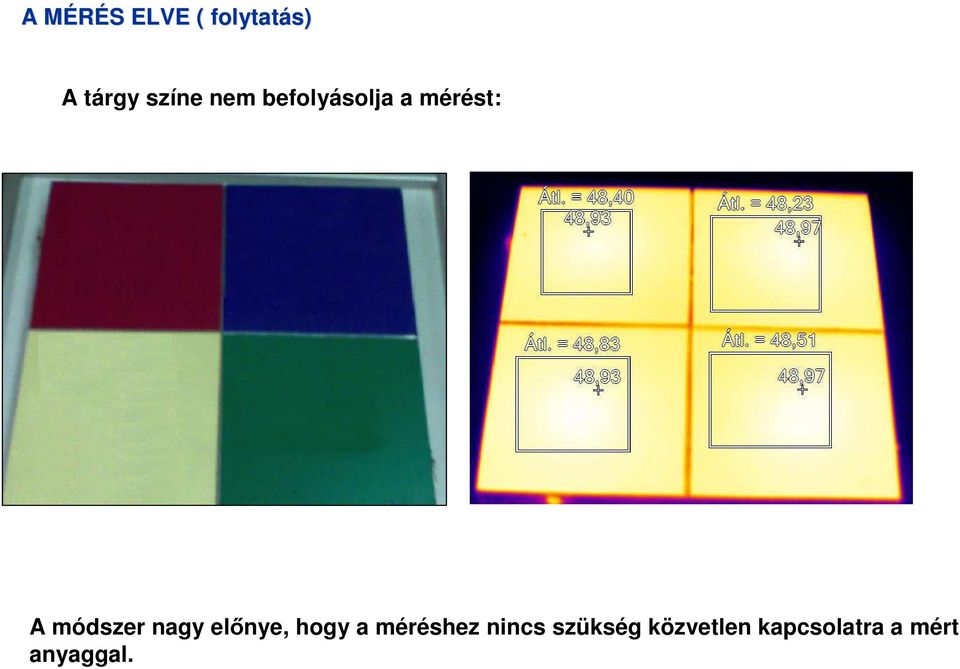

7 A MÉRÉS M S ELVE ( folytatás) A tárgy színe nem befolyásolja a mérést: A módszer nagy előnye, hogy a méréshez nincs szükség közvetlen kapcsolatra a mért anyaggal.

8 A MÉRÉS M S LEHET: - ÉRTÉKMEGHATÁROZÓ: : infravörös s hőmérőh - KÉPALKOTÓ: hőkamera ÉRTÉKMEGHATÁROZÓ: : infravörös s hőmérőh - a testek felszínéről érkező hősugárzást érzékeli, (optikájával összegyűjti a tárgybt rgyból l kisugárzott infravörös s energiát és s az érzékelőjére fókuszf kuszálja) - villamos jellé alakítja, - digitális átalakítást végez, v - az eredményt kijelzi. Célravezető,, mikor a hagyományos hőmérsh rséklet érzékelők k nem alkalmazhatók, k, példp ldául : - mozgó gépek, forgó alkatrészek - magas hőmérsh rsékletű felületek letek - nagyfeszülts ltségű vezetékek esetén

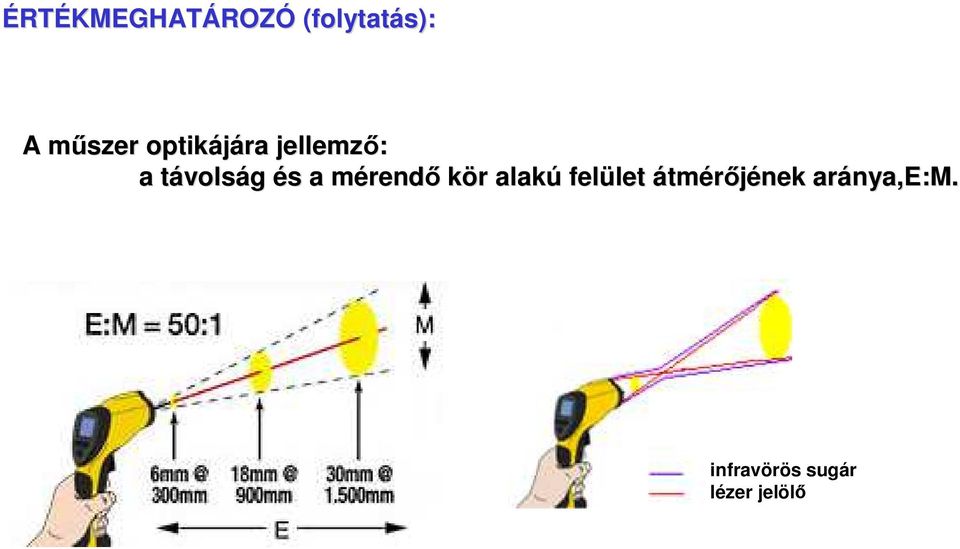

9 ÉRTÉKMEGHATÁROZÓ (folytatás): A műszer m optikájára jellemző: a távolst volság és s a mérendm rendő kör r alakú felület let átmérőjének aránya,e:m. infravörös sugár lézer jelölő

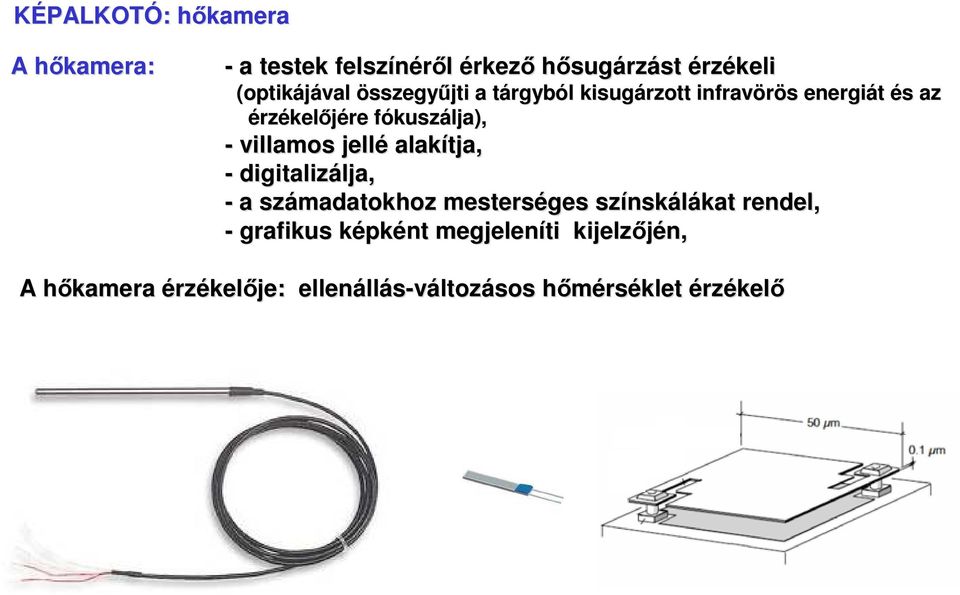

10 KÉPALKOTÓ: hőkamera A hőkamera: - a testek felszínéről érkező hősugárzást érzékeli (optikájával összegyűjti a tárgybt rgyból l kisugárzott infravörös s energiát és s az érzékelőjére fókuszf kuszálja), - villamos jellé alakítja, - digitalizálja, lja, - a számadatokhoz mesterséges színsk nskálákat kat rendel, - grafikus képkk pként megjeleníti kijelzőjén, A hőkamera érzékelője: ellenáll llás-változásos hőmérsh rséklet érzékelő.

11 A hőkamera érzékelője: a mikrobolométer

12 Sokféle, különbk nböző kialakítású hőkamera kapható.. Melyiket válasszam? v

13 A HŐKAMERH KAMERÁK K FŐBB F MŰSZAKI M JELLEMZŐI: Felbontás: az érzékelő mátrix mérete, nagyobb pixelszám esetén a kép megjelenítése részletesebb, a gyakorlatban 160 x 120 vagy 320 x 240 Látómező: az a képrészlet, ami a lencsemérettől függően megjeleníthető. Adott objektívvel adott távolságról látható felület. Fluke TiR32

14 A HŐKAMERH KAMERÁK K FŐBB F MŰSZAKI M JELLEMZŐI I (folytatás): Termikus érzékenység az a legkisebb hőmérsékletkülönbség, amit a detektor egy megfelelő lencsével megjeleníteni képes( <30 mk). Geometrikus elemi látómezl mező egy képpont látószögének mérete, függ a használt objektívtől. Fluke TiR32

15 A HŐKAMERH KAMERÁK K FŐBB F MŰSZAKI M JELLEMZŐI I (folytatás): Szolgáltat ltatások: mérési tartomány, rögzíthető képek száma, kép a képben funkció, képkészítés sebessége, ismétlés, hangjegyzet készítés, lézermutató, sérülékenység, kijelző mérete, mechanikai konstrukció (pl.: forgatható objektív), páratartalom, hőmérséklet mérés, tömege, képfeldolgozás lehetősége, jegyzőkönyv sablon, stb.

16 Auto focus A láthatl tható kép, a hőkép passzív auto focus-szal szal... és LaserSharp auto focus-szal szal

17 Falazat, nyílászárók hőszigetelésének, hőveszteségeinek ellenőrzése,

18 A radiátor az utcát fűti

19 Egy hőszigetelt épület

20 Anyagváltásból adódó hőhíd Geometriai hőhíd

21 Egy korszerű, hőszigetelt garázskapu:

22 Vizesedések feltárása: fal vizesedés

23 Dió tolvajok

24 Egy kutya az éjszakában

25 két hűtőszekrény hátulról:

26 Villanyszerelési hibák feltárása:

27 Villamos hibák feltárása:

28 Villamos hibák feltárása:

29 Épületgépészeti meglepetések feltárása: Kémények...

30 Most is legyünk óvatosak: a képkészítés körülményeinek hatásai becsaphatnak A napsütés hatása a kép készítésére:

31 Tartály szint ellenőrzése:

32 Egy vélhetően beteg kéz:

33 kerülni kell a hősugárzás reflexiót:

34 A kiértékelő szoftver főbb lehetőségei: kijelölő eszközök beállítható színpaletta kép a képben beállítható a színhez rendelt hőmérséklet látható kép- -infra kép állítás állítható az emissziós tényező

35 Példaként egy mérés kiértékelése:

36 A színpaletta váltása a jobb kiértékelés érdekében :

37 SmartView Mobile SZOFTVER MOBIL ALKALMAZÁSOKRA Komplett analizálás és jegyzőkönyvkészítés a helyszínen Azonnal elküldhető jegyzőkönyv en továbbítható képek iphone and ipad kompatibilitás Optimális felhasználói interfész mobileszközökre

38 Példaként egy tanulságos eset: Egy nappali szoba.

39 Példaként egy tanulságos eset: próba egy ajánlott hőszigetelő festék -kel:

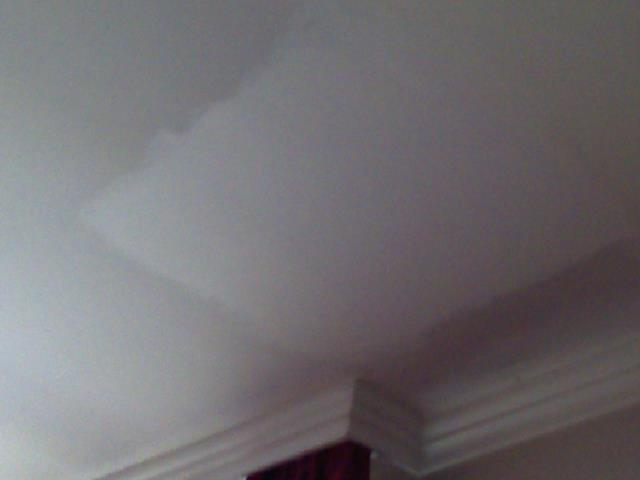

40 Példaként egy tanulságos eset: és a festék további vizsgálata:

41 Példaként egy tanulságos eset: Ugyanaz a lakás: belső hőszigetelés előtt......és belső hőszigetelés után

42 ELKÉSZ SZÜLNEK A KÉPEKK PEK JAVASLAT: készüljön hangjegyzet

43 MIT KAPHAT AZ ÜGYFÉL? - ÁTADJUK A HŐKÉP FELVÉTELEKET KÉPKÉNT (.jpg) NYOMTATVA VAGY ADATHORDOZÓN - JEGYZŐKÖNYV KERÜL ÁTADÁSRA, MELY LEHET: SZŰKSZAVÚ: AZ ÉPÜLET PROBLÉMÁS RÉSZEI LÁTHATÓK A KÉPEKEN, KÉPEK JELÖLÉSEKKEL ELLÁTVA LÁTHATÓK, LÉNYEGRETÖRŐ: AZ ÉPÜLET PROBLÉMÁS RÉSZEI LÁTHATÓK A KÉPEKEN, KÉPEK JELÖLÉSEKKEL ELLÁTVA LÁTHATÓK, A PROBLÉMÁK JAVÍTÁSÁRA JAVASLATOT TARTALMAZ ÁTFOGÓ MŰSZAKI: AZ ÉPÜLET VALAMENNYI LÉNYEGES RÉSZE LÁTHATÓ A KÉPEKEN, KÉPEK JELÖLÉSEKKEL ELLÁTVA LÁTHATÓK, A KÉPEK MELLETT MŰSZAKI SZAKVÉLEMÉNYT TARTALMAZ

44 MIT KAPHAT AZ ÜGYFÉL? - ÁTADJUK A HŐKÉP FELVÉTELEKET KÉPKÉNT (.jpg) NYOMTATVA VAGY ADATHORDOZÓN - JEGYZŐKÖNYV KERÜL ÁTADÁSRA, MELY LEHET: SZŰKSZAVÚ: AZ ÉPÜLET PROBLÉMÁS RÉSZEI LÁTHATÓK A KÉPEKEN, KÉPEK JELÖLÉSEKKEL ELLÁTVA LÁTHATÓK, LÉNYEGRETÖRŐ: AZ ÉPÜLET PROBLÉMÁS RÉSZEI LÁTHATÓK A KÉPEKEN, KÉPEK JELÖLÉSEKKEL ELLÁTVA LÁTHATÓK, A PROBLÉMÁK JAVÍTÁSÁRA JAVASLATOT TARTALMAZ ÁTFOGÓ MŰSZAKI: AZ ÉPÜLET VALAMENNYI LÉNYEGES RÉSZE LÁTHATÓ A KÉPEKEN, KÉPEK JELÖLÉSEKKEL ELLÁTVA LÁTHATÓK, A KÉPEK MELLETT MŰSZAKI SZAKVÉLEMÉNYT TARTALMAZ

45 A KÉPEK K KIÉRT RTÉKELÉSE:

46 A KÉPEK K KIÉRT RTÉKELÉSE:

47 A JEGYZŐKÖNYV ELKÉSZ SZÍTÉSE: SE:

48 Köszönöm m megtisztelő figyelmüket. Kérem, nézzék k meg az eszközöket ket a gyakorlatban is.

49 ÖSSZEFOGLALVA: A HŐKAMERA H SOKOLDALÚAN AN HASZNÁLHAT LHATÓ Ó. - az orvostudomány, gyógyászat, orvosi felhasználás, állatgyógyászat területén Betegség felismerése - mellrák, ízületi gyulladás Sport sérülés mértékének becslése, és a terápia eredményességének ellenőrzése - közlekedésnél, áruszállításnál Közlekedési csomópontok felügyelete Kivilágítatlan járművek lokalizálása Járművek és a gyalogosok, biciklisek észlelése - a villamosiparban Generátorok, áramfejlesztők ellenőrzése Villamos motorok vizsgálata Üzemi, városi vagy vidéki villamos elosztók felügyelete Érintkezési problémák feltárása

50 - mechanikai rendszerek, kalorikus gépek vizgálatánál Égőfejek, láng visszaverődés vizsgálata Tüzelőanyag égésének megfigyelése Csapágyak vizsgálata Fűtő ventillátorok/légkondicionálók hatékonysága Hűtőkamrák veszteséges - gyártási folyamat felügyeleténél Elektronika Petrolkémiai iparágak Élelmiszeripar Üveggyártás Acélgyártás - kutatásban és fejlesztéseknél Tervezés megerősítése Működő prototípus értékelése Állatok megfigyelése
