CFRE CFR-PHEE KIS ENERGIAFOGYASZTÁSÚ, HŐVISSZANYERŐS SZELLŐZŐBERENDEZÉS LOW CONSUMPTION HEAT RECOVERY UNIT MŰSZAKI LEÍRÁS TECHNICAL CATALOGUE

Átírás

1 CFRE CFR-PHEE KIS ENERGIAFOGYASZTÁSÚ, HŐVISSZANYERŐS SZELLŐZŐBERENDEZÉS LOW CONSUMPTION HEAT RECOVERY UNIT MŰSZAKI LEÍRÁS TECHNICAL CATALOGUE

2 HŐVISSZANYERŐS SZELLŐZŐBERENDEZÉS HEAT RECOVERY UNIT TARTALOM 1 - MŰSZAKI JELLEMZŐK 1.1 Általános tulajdonságok Műszaki adatok Lehetséges változatok Méretek és tömeg A HŐVISSZANYERŐK MŰSZAKI ADATAI 2.1 A CFRE 33 típus műszaki adatai A CFRE 55 típus műszaki adatai A CFRE 110 típus műszaki adatai A CFRE 175 típus műszaki adatai A CFRE 220 típus műszaki adatai A CFRE 255 típus műszaki adatai A CFRE 320 típus műszaki adatai A CFRE 410 típus műszaki adatai A CFRE 530 típus műszaki adatai 13 2,10 A CFR-PHEE 33 típus műszaki adatai A CFR-PHEE 55 típus műszaki adatai A CFR-PHEE 110 típus műszaki adatai A CFR-PHEE 175 típus műszaki adatai A CFR-PHEE 220 típus műszaki adatai A CFR-PHEE 255 típus műszaki adatai A CFR-PHEE 320 típus műszaki adatai A CFR-PHEE 410 típus műszaki adatai 16 CONTENTS 1 - TECHNICAL SPECIFICATIONS 1.1 General characteristics Unit technical data Possible configurations Dimensions and weights HEAT RECOVERY UNIT PERFORMANCE 2.1 Performance, heat recovery unit model CFRE Performance, heat recovery unit model CFRE Performance, heat recovery unit model CFRE Performance, heat recovery unit model CFRE Performance, heat recovery unit model CFRE Performance, heat recovery unit model CFRE Performance, heat recovery unit model CFRE Performance, heat recovery unit model CFRE Performance, heat recovery unit model CFRE Performance, heat recovery unit model CFR-PHEE Performance, heat recovery unit model CFR-PHEE Performance, heat recovery unit model CFR-PHEE Performance, heat recovery unit model CFR-PHEE Performance, heat recovery unit model CFR-PHEE Performance, heat recovery unit model CFR-PHEE Performance, heat recovery unit model CFR-PHEE Performance, heat recovery unit model CFR-PHEE JELLEGGÖRBÉK TARTOZÉKOK 4.1 Tartozékok Elektromos utófűtő egység - BER Vizes utófűtő egység - BCR Hűtő/fűtő vizes hőcserélő - SBFR járatú motoros szelep modulációs vezérléssel - V3M Magas hatásfokú szűrők - F7CF/F9CF Szabályozózsalu - SR Zsalumozgató motorok - SM/SMR Kör keresztmetszetű csatlakozók - SPC Hármas zsalu - légkeveréshez/visszakeveréshez- RMS Légcsatorna zajcsökkentők - SSC Fordulatszám szabályozó potenciométer - PVR Nyomáskülönbség érzékelő - PSC CO2 érzékelő - QSC Vezérlőegység 0-10V kimenettel - PC10R Digitális légtisztaság ellenőrző - AQC Nyomáskapcsoló a szűrőeltömődés jelzésére - PF Fagyvédelmi termosztát - ATG Jelzőlámpa készlet - KLS Bioxigen légtisztító rendszer- BIOX Integrált vezérlőrendszer - SIG CHARACTERISTIC CURVES ACCESSORIES 4.1 Accessories Electric post-heating section - BER Post-heating internal water coil - BCR Cold/hot water coil section - SBFR Kit 3-Way valve with modulating actuator - V3M High efficiency filters - F7CF/F9CF Equalizing damper - SR Damper actuators - SM/SMR N. 4 circular connections kit - SPC dampers section for mixing/recirculating - RMS Duct silencers - SSC Potentiometric speed controller - PVR Differential air pressure sensor - PSC Air quality (CO 2 ) sensor - QSC Unit control panel - PC10R Digital air quality controller - AQC Pressure switch for dirty filter signal - PF Anti-freeze thermostat - ATG Signal lamps kit - KLS Purifing system Bioxigen - BIOX Integrated management system - SIG A TARTOZÉKOK ÁLTAL OKOZOTT LEVEGŐ NYOMÁSESÉS ACCESSORIES: AIR SIDE PRESSURE DROP 34-2 / 36 -

3 CFRE / CFR-PHEE BEMUTATÁS A CFRE és a CFR-PHEE jelű hővisszanyerőket a kompakt kivitel és a könnyű szerelhetőség jellemzi, ami kiegészül a kis energiafogyasztással, köszönhetően az EC technológiájú motoroknak. Ezek teszik lehetővé a kisebb teljesítményfelvételt a hagyományos motorokhoz képest azonos légszállítási értékeknél. A CFRE és a CFR-PHEE típusú készülékek egyszerre nyújtanak magas komfortot és energiamegtakarítást. A jelenlegi légkondicionáló és légkezelő rendszerek ventilátoros szellőztetést igényelnek. A kibocsátott, kezelt levegő az energiaráfordítás és az üzemeltetési költségek jelentős növekedését eredményezi. A CFRE és a CFR-PHEE jelű statikus hővisszanyerővel és EC típ. kefe nélküli motorokkal ellátott berendezéseket ennek a problémának a megoldására tervezték. A CFR-PHEE készülékek speciális papírból készült hővisszanyerővel rendelkeznek, amivel ú.n. teljes hővisszanyerést valósítanak meg, azaz az érezhető és a légnedvesség látens hőjét is visszanyerik (a hőmérsékleti hatásfok 60-80%, az entalpikus 50-70%). A CFRE típusú berendezések hőcserélője alumíniumból készül egy különleges szigeteléssel a két légáram elválasztására. Ez az eszköz a levegő érezhető hőjének 50%-át képes visszanyerni, ami egyébként veszteség lenne a légcsere alkalmával. Mindkét változat tökéletesen illeszthető a hagyományos (fan-coil-os, radiátoros, légkondícionáló) rendszerekhez fűtésnél és hűtésnél egyaránt. A CFRE termékválaszték 9 típusból áll, a légszállításuk 300 m 3 /h és 5130 m 3 /h között van. A CFR-PHEE sorozat választéka 8 típust tartalmaz, a légszállításuk 300 m 3 /h és 3920 m 3 /h közötti. Minden típus két változatból áll: - vízszintes kivitel CFRE/O, CFR-PHEE/O - fügőleges kivitel CFRE/V, CFR-PHEE/V Ezeken kívül még számos, különböző készülék állítható össze. A nagy statikus nyomás lehetővé teszi több helyiség légcsatornával való összekötését a szívó- vagy a nyomóoldalon. A CFRE és a CFR-PHEE berendezések kiegészíthetők a BIOXIGEN nevű ionizációs rendszerrel. Ez az eszköz egyedülálló a hővisszanyerők területén. Kellemes illatot, valamint a készülék, ill. a légcsatorna felületein egészségesebb körülményeket biztosít. INTRODUCTION The CFRE and CFR-PHEE heat recovery units feature compact dimensions and easy assembly as well as low power consumption thanks to EC technology motors, able to reduce fan input power for the same air performance compared to standard ones. They can match maximum room comfort with certain energy savings. Current air-conditioning and air handling systems require forced ventilation, which consequently involves the discharge of the conditioned air and as a result means significant energy consumption and an increase in running costs. CFRE and CFR-PHEE series had been designed to resolve these probles by the use of static exchangers and EC brushless motors. CFR-PHEE series adopts an heat recovery made of plane sheets of special paper. These exchangers are also called total heat recoveries: infact, they can recover both sensible and latent heat (humidity), with temperature efficiency between 60-80% and enthalpy efficiency between 50-70%. For CFRE series, the heat recuperator is composed of aluminium plate, with air flows separated by special seal; this system allows to save over 50% of the energy that would otherwise be lost. Both units can be perfectly integrated into traditional systems made up of fan coils, radiators and air-conditioning units, and work in both heating and cooling modes. CFRE and CFR-PHEE series are made up of nine models, covering a range of flow-rates from 300 m 3 /h to 5130 m 3 /h. Each model is available in two versions: - Horizontal, called CFRE.../O, CFR-PHEE.../O - Vertical CFRE.../V, CFR-PHEE.../V Moreover is possible realize lots of configuration. The high static pressure values available allow the use of ducting for the extraction or distribution of air in a series of rooms. The models of CFRE and CFR-PHEE series can be supplied with a ionization system of the air called BIOXIGEN. This system, unique in his type, makes the air and surfsces of the machine, of the ducts and of the bordering rooms healthy and good smelling. - 3 / 36 -

4 1 - MŰSZAKI JELLEMZŐK 1.1 ÁLTALÁNOS TULAJDONSÁGOK Magas hatásfokú, keresztáramú hővisszanyerő, lemezes hőcserélővel (alumínium a CFRE, különleges papír a CFR-PHEE típusnál). 20 mm vastagságú, polietilén/poliészter lapokból készült hő- és hangszigetelés. Kettős légbeszívású, statikusan és dinamikusan kiegyensúlyozott ventilátorok a rezgések és a zaj csökkentése érdekében. EC motorok. ABS anyagból készült kondenzátumgyűjtő, alsó csatlakozással a csapadék kivezetésére. Rezgést elnyelő tartók az alacsony zajszint biztosítása érdekében. Továbbá a vízszintes változatoknál A vázszerkezet és a burkolatok (leszerelhetők) alucink lemezből készülnek. Az alapkivitel G4 minőségű szűrőket tartalmaz, melyek oldalról távolíthatók el a karbantartás érdekében. A jelű berendezések by pass lehetőséggel rendelkeznek a fagymentesítésre és a friss levegős hűtésre (free cooling). A hőcserélő alulról távolítható el. a függőleges változatoknál Alucink burkolat. G4 szűrők, melyek elölről távolíthatók el a rendszeres karbantartás érdekében. A hőcserélő elölről távolítható el. 1 - TECHNICAL SPECIFICATIONS 1.1 GENERAL CHARACTERISTICS High efficiency heat recovery, cross flow and static type plate exchanger (alluminium for series CFRE; paper for series CFR-PHEE) An average 20 mm-thick layer of polyethylene and polyester is installed in the unit to ensure acoustic and heat insulation. Direct driven double inlet centrifugal fans with statically and dynamically balanced impellers to minimise vibrations and noise. EC motors Drain pan collector made of ABS, with condensed water drain connection downwards. Vibration absorbing supports to ensure low noise level. Moreover for horizontal models The structure and the paneling (completely removable) are made from Aluzink. Standard G4 efficiency filters, easily removable from the sides for periodical cleaning. The structure of models from 110 to 530 features a cut-out section for creating a bypass for defrost or free cooling. Heat exchanger removable from below for vertical models Paneling made from Aluzink. Standard G4 efficiency filters, easily removable from the front for periodical cleaning. Heat exchanger removable from the front - 4 / 36 -

5 CFRE / CFR-PHEE 1.2 MŰSZAKI ADATOK 1.2 UNIT TECHNICAL DATA TÍPUS / MODEL CFRE, CFR-PHEE Névleges légszállítás / Nominal air flow m 3 /h Statikus nyomás max. / Max external static pressure (1) Fölvett áramerősség max. / Total max absorbed current (1) (1) (2) Hangnyomásszint / Sound pressure db(a) VENTILÁTOROK / FANS Fölvett teljesítmény max. / Max power input Fordulatszám szabályozás / Speed control mode Védelem / Enclosure protection Szigetelési osztály / Insulation class Tápfeszültség / Electrical supply PAPÍR HŐCSERÉLŐ / PAPER HEAT EXCHANGER CFRE, CFR-PHEE CFR-PHEE Pa A kw IP V/f/Hz ,3 1,6 2,2 6,5 6,5 7,6 8,4 14,3 14, ,26 0,33 0,49 1,27 1,27 1,76 2,00 3,38 3, V / PWM 0 10V / PWM / MODBUS F 230/1/ Téli körülmények / Winter conditions (3) Hatásfok (hőmérsékleti/entalpikus) / Efficiency (temp/enthalpy) % Visszanyert fűtési teljesítmény / Heating recovery capacity kw Befúvott levegő hőmérséklet / Supply air temperature C Befúvott levegő nedvessége / Supply air umidity % 76/62 74/60 72/56 68/55 73/65 75/67 70/62 66/56 2,6 5,2 7,2 12,2 16,9 21,1 25,6 30,8 14,0 13,5 13,0 12,0 13,3 13,8 12,5 11,5 39,5 39,7 36,7 42,0 49,4 48,8 50,2 47,6 Nyári körülmények / Summer conditions (4) Hatásfok (hőmérsékleti/entalpikus) / Efficiency (temp/enthalpy) % Visszanyert fűtési teljesítmény / Heating recovery capacity kw Befúvott levegő hőmérséklet / Supply air temperature C Befúvott levegő nedvessége / Supply air umidity % ALUMÍNIUM HŐCSERÉLŐ / PLATE HEAT EXCHANGER (3) CFRE Hatásfok / Efficiency % Visszanyert fűtési teljesítmény / Heating recovery capacity kw Befúvott levegő hőmérséklet / Supply air temperature C 62/60 60/58 58/55 54/53 59/59 62/62 56/55 52/51 1,0 2,0 2,9 4,7 6,1 7,9 9,1 11,2 28,3 28,4 28,5 28,8 28,5 28,3 28,6 28,9 51,2 51,2 51,5 50,8 50,5 50,5 51,0 50, ,5 3,1 4,7 7,9 9,2 11,2 13,9 20,6 21,3 8,3 8,5 8,8 8,5 8,5 8,5 7,8 9,3 7,5 (1) Lemezes hővisszanyerőnél, névleges légszállításnál és G4 szűrővel (2) Hangnyomásszint: 1,5 méterre, szabad térben. Az aktuális üzemi zajszint különbözik a táblázatban közölt adatoktól a működési feltételektől, a visszaverődő, illetve a környezeti zajtól függően. (3) Téli üzemmódban: külső hőmérséklet: -5 C BS, UR 80 % belső hőmérséklet: 20 C BS, UR 50 % (4) Nyári üzemmódban: külső hőmérséklet: 32 C BS, UR 50 % belső hőmérséklet: 26 C BS, UR 50 % (1) Referred to the nominal air flow after plate heat exchanger and G4 standard filters at max fan speed control signal (2) Sound pressure level: data referred to 1,5 meters from inlet in free field. The actual operation noise level generally differs from the values shown in the table, depending on the operation conditions, on the reflected noise and on the surrounding noise. (3) Nominal winter conditions: outside air: -5 C DB, RH 80 % ambient air: 20 C DB, RH 50 % (4) Nominal summer conditions: outside air: 32 C DB, RH 50 % ambient air: 26 C DB, RH 50 % - 5 / 36 -

6 1.3 LEHETSÉGES VÁLTOZATOK A férőhelytől és a telepítési körülményektől függően az alábbi ábrák szerinti négy szerelési változat alkalmazható akár vízszintes akár függőleges kivitelben. 1.3 POSSIBLE CONFIGURATIONS According to the configuration of the installation and the space available, both for horizontal and vertical models one of four possible layouts can be chosen, as shown below VÍZSZINTES KÉSZÜLÉKELRENDEZÉSI VÁLTOZATOK / HORIZONTAL MODELS CONFIGURATIONS 01 JELŰ VÁLTOZAT / CONFIGURATION TYPE JELŰ VÁLTOZAT / CONFIGURATION TYPE 02 Elszívott levegő / Exhaust air Friss levegő / Elszívott levegő / Exhaust air Friss levegő / 03 JELŰ VÁLTOZAT / CONFIGURATION TYPE 03 (Alaptípus / Standard type) 04 JELŰ VÁLTOZAT / CONFIGURATION TYPE 04 Elszívott levegő / Exhaust air Friss levegő / Elszívott levegő / Exhaust air Friss levegő / Felülnézeti ábrák / The configurations are referred to the top view Jelölések / Key 1 BIOXIGEN légtisztító rendszer (opció) / Purifyng system BIOXIGEN (optional) 2 BER elektromos utófűtő (opció). A CFRE típusoknál a készülékbe szerelve, a CFR-PHEE típusoknál külön szállítjuk. Electric heater BER (optional). For CFRE models the electric heater is internal, for CFR-PHEE models the external section is provided. 3 BCR vizes hőcserélő a készülék belsejében (opció). Nem lehetséges a típusoknál. / Post-heating internal water coil BCR (optional. Not available for sizes 33-55) A ventilátorokkal szemben lévő oldalon az elülső vagy oldalsó légbeszívás, illetve kifúvás egyszerűen megoldható a burkolatok cseréjével. Ez egyszerűsíti a légcsatorna csatlakoztatását, és rövidíti a kivitelezés időtartamát. At the side opposite to the fans, the air intake and discharge can be at the front or at the side by simply changing the position of the panels. This can remarkably semplify air ducting execution, bringing a real saving of the installation time. - 6 / 36 -

7 CFRE / CFR-PHEE By pass a friss levegős hűtéshez (free cooling) A vízszintes kivitelű CFRE és CFR-PHEE elrendezésű típusok fölszerelhetők egy légterelő egységgel a friss levegős hűtéshez (BP változatok). Free cooling. Ha a külső levegő hőmérséklete megközelíti a kilépő levegő hőmérsékletét, akkor lehetőség van a hővisszanyerő megkerülésére és a friss levegő közvetlen befúvására a helyiségbe. Ez a B jelű zsalu nyitásával és az A jelű zsalu zárásával következik be. Bypass for free cooling. The structure of horizontal models with configuration type 03 or 04, features a cutout section for creating a bypass for free cooling. Free cooling. When the air intake temperature is near the air outlet temperature the heat recovery unit can be bypassed and the fresh air introduced directly into the room. This occurs by opening damper B and closing damper A. Zsalu A / Damper A Kilépő levegő Exhaust air Befúvott levegő Supply air Friss levegő / Helyiségből elszívott levegő / Return air Kilépő (távozó) levegő / Exhaust air Friss levegő / Zsalu B / Damper B Free cooling A free cooling megoldása Free Cooling typical configuration Fagymentesítés. Ha a beszívott levegő hőmérséklete nagyon alacsony, akkor a levegő nedvességtartalma kicsapódhat a hővisszanyerőn. Egy kiegészítő nyomáskapcsoló és az RMS opció beépítésével a lefagyás ellenőrizhető. Ha túl nagy nyomásveszteséget érzékel a nyomáskapcsoló, akkor zárja az A és a B jelű zsalukat, és nyitja a C jelű zsalut. Így a berendezés a helyiség levegőjét fogja keringtetni mindaddig, amíg a fagyás megszűnik. Ezután folytatódik a normál hővisszanyerős szellőztetés. Ez az üzemmód csak a vízszintes 03 és 04 elrendezésű készülékeknél áll rendelkezésre. Defrost. When the intake air is very cold, frost may form on the heat recovery unit. By installing an additional pressure switch with the RMS accessory, the heat recovery defrosting can be controlled. When the pressure loss registered by the pressure switch is too high, the dampers A and B will close and the damper C will open. So the warm return air is recirculated, allowing the heat exchanger defrosting. Afterwards the unit functioning will become normal. This solution is possible only for horizontal models with configuration 03 and 04. RMS egység / RMS section Elszívott levegő / Exhaust air Friss levegő / A fagymentesítés megoldása Defrost typical configuration Friss levegő Helyiség levegő elszívás Return air Elszívott levegő kibocsátás Exhaust air discharge Befúvott friss levegő - 7 / 36 -

8 1.3.2 FÜGGŐLEGES KÉSZÜLÉKELRENDEZÉSI VÁLTOZATOK / VERTICAL MODELS CONFIGURATIONS 01 JELŰ VÁLTOZATOK / CONFIGURATIONS TYPE JELŰ VÁLTOZATOK / CONFIGURATIONS TYPE D 01 S 02 D 02 S Elszívott levegő / Exhaust air Friss levegő / 03 JELŰ VÁLTOZATOK / CONFIGURATIONS TYPE 03 (Alaptípus / Standard type) Elszívott levegő / Exhaust air Friss levegő / 04 JELŰ VÁLTOZATOK / CONFIGURATIONS TYPE D 03 S 04 D 04 S Elszívott levegő / Exhaust air Friss levegő / Elszívott levegő / Exhaust air Friss levegő / Elölnézeti ábrák / The configurations are referred to the inspection side view Jelölések / Key 1 BIOXIGEN légtisztító rendszer (opció) / Purifyng system BIOXIGEN (optional) 2 BER elektromos utófűtő (opció). A CFRE típusoknál a készülékbe szerelve, a CFR-PHEE típusoknál külön szállítjuk. Electric heater BER (optional). For CFRE models the electric heater is internal, for CFR-PHEE models the external section is provided. 3 BCR vizes hőcserélő a készülék belsejében (opció). Nem lehetséges a típusoknál. / Post-heating internal water coil BCR (optional. Not available for sizes 33-55). - 8 / 36 -

9 CFRE / CFR-PHEE 1.4 MÉRETEK ÉS TÖMEG 1.4 DIMENSIONS AND WEIGHTS A CFRE/O és CFR-PHEE/O típ., vízszintes készülékekmér CFRE/O and CFR-PHEE/O horizontal models Méretek / Dimension Tömeg / Weight Típus Model CFRE 33 CFR-PHEE 33 CFRE 55 CFR-PHEE 55 CFRE 110 CFR-PHEE 110 CFRE 175 CFR-PHEE 175 CFRE 220 CFR-PHEE 220 CFRE 255 CFR-PHEE 255 CFRE 320 CFR-PHEE 320 CFRE 410 CFR-PHEE 410 CFRE 530 A B C D D1 D2 E F F1 G / / G1 (1) Ø gas / / / / / / M (2) N (2) / / / / / / / / / / / / / / / / / / Y [kg] (1) Csak a BCR jelű vizes utófűtővel / Only with post-heating water coil BCR (2) Csak a készüléken kívüli BER elektromos utófűtővel szerelt CFR-PHEE típusok / Only for CFR-PHEE models with electric heater BER (installed in external section) 1 és 2 jelű elrendezés / Configuration 1 and 2 3 jelű elrendezés / Configuration 3 4 jelű elrendezés / Configuration 4 Jelölések / Key 1 BIOXIGEN légtisztító rendszer (opció) / Purifyng system BIOXIGEN (optional) 2 BER elektromos utófűtő (opció). A CFRE típusoknál a készülékbe szerelve, a CFR-PHEE típusoknál külön szállítjuk. Electric heater BER (optional). For CFRE models the electric heater is internal, for CFR-PHEE models the external section is provided. 3 BCR vizes hőcserélő a készülék belsejében (opció). Nem lehetséges a típusoknál. / Post-heating internal water coil BCR (optional. Not available for sizes 33-55). - 9 / 36 -

10 1.4.2 A CFRE/V és CFR-PHEE/V típ., függőleges készülékek CFRE/V and CFR-PHEE/V vertical models Modello Model CFRE 33 CFR-PHEE 33 CFRE 55 CFR-PHEE 55 CFRE 110 CFR-PHEE 110 CFRE 175 CFR-PHEE 175 CFRE 220 CFR-PHEE 220 CFRE 255 CFR-PHEE 255 CFRE 320 CFR-PHEE 320 CFRE 410 CFR-PHEE 410 A B C D D1 E Méretek / Dimension F F1 F2 G / / G1 (1) Ø gas / / / / / /4 CFRE M (2) N (2) / / / / / / / / / / / / / / / / / / Y1 Y2 Tömeg / Weight [kg] ((1) Csak a BCR jelű vizes utófűtővel / Only with post-heating water coil BCR (2) Csak a készüléken kívüli BER elektromos utófűtővel szerelt CFR-PHEE típusok / Only for CFR-PHEE models with electric heater BER (installed in external section) Jelölések / Key 1 BIOXIGEN légtisztító rendszer (opció) / Purifyng system BIOXIGEN (optional) 2 BER elektromos utófűtő (opció). A CFRE típusoknál a készülékbe szerelve, a CFR-PHEE típusoknál külön szállítjuk. Electric heater BER (optional). For CFRE models the electric heater is internal, for CFR-PHEE models the external section is provided. 3 BCR vizes hőcserélő a készülék belsejében (opció). Nem lehetséges a típusoknál. / Post-heating internal water coil BCR (optional. Not available for sizes 33-55) / 36 -

11 CFRE / CFR-PHEE 2 - A HŐVISSZANYERŐK MŰSZAKI ADATAI 2 - HEAT RECOVERY UNIT PERFORMANCE 2.1 A CFRE 33 JELŰ HŐVISSZANYERŐ ADATAI Légszállítás Air flow Helyiség hőmérséklet Room air Friss levegő 2.1 PERFORMANCE, HEAT RECOVERY UNIT MODEL CFRE 33 Befúvott levegő Supply air Hatásfok Efficiency Visszanyert hő Capacity m 3 /h C C H.R.% C % kw ,1 53,8 1, ,3 53,0 1, ,7 48,4 1, ,9 46,2 0, ,6 46,2 0, ,1 46,2 0, ,2 46,2 0, ,2 46,2 0, ,3 46,2 0, A CFRE 55 JELŰ HŐVISSZANYERŐ ADATAI 2.2 PERFORMANCE, HEAT RECOVERY UNIT MODEL CFRE 55 Légszállítás Air flow Helyiség hőmérséklet Room air Friss levegő Befúvott levegő Supply air Hatásfok Efficiency Visszanyert hő Capacity m 3 /h C C H.R.% C % kw ,7 55,7 3, ,5 54,1 3, ,0 50,1 2, ,2 47,7 1, ,8 47,7 1, ,0 47,7 0, ,1 47,7 0, ,1 47,7 0, ,2 47,7 0, A CFRE 110 JELŰ HŐVISSZANYERŐ ADATAI 2.3 PERFORMANCE, HEAT RECOVERY UNIT MODEL CFRE 110 Légszállítás Air flow Helyiség hőmérséklet Room air Friss levegő Befúvott levegő Supply air Hatásfok Efficiency Visszanyert hő Capacity m 3 /h C C H.R.% C % kw ,0 56,6 5, ,8 55,0 4, ,2 50,8 3, ,3 48,6 2, ,9 48,6 1, ,0 48,6 0, ,1 48,6 0, ,1 48,6 0, ,1 48,6 1,17-11 / 36 -

12 2.4 A CFRE 175 JELŰ HŐVISSZANYERŐ ADATAI 2.4 PERFORMANCE, HEAT RECOVERY UNIT MODEL CFRE 175 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Hatásfok Visszanyert hő Air flow Room air Supply air Efficiency Capacity m 3 /h C C H.R.% C % kw ,6 55,3 9, ,5 53,8 7, ,9 49,7 5, ,1 47,5 4, ,7 47,5 2, ,1 47,5 0, ,1 47,5 1, ,2 47,5 1, ,2 47,5 1, A CFRE 220 JELŰ HŐVISSZANYERŐ ADATAI 2.5 PERFORMANCE, HEAT RECOVERY UNIT MODEL CFRE 220 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Hatásfok Visszanyert hő Air flow Room air Supply air Efficiency Capacity m 3 /h C C H.R.% C % kw ,5 55,0 11, ,5 53,9 9, ,9 49,5 6, ,1 47,3 4, ,7 47,3 3, ,1 47,3 0, ,1 47,3 1, ,2 47,3 1, ,2 47,3 2, A CFRE 255 JELŰ HŐVISSZANYERŐ ADATAI 2.6 PERFORMANCE, HEAT RECOVERY UNIT MODEL CFRE 255 Légszállítás Air flow Helyiség hőmérséklet Room air Friss levegő Befúvott levegő Supply air Hatásfok Efficiency Visszanyert hő Capacity m 3 /h C C H.R.% C % kw ,6 55,3 14, ,5 53,8 11, ,0 49,8 8, ,1 47,5 5, ,7 47,5 3, ,1 47,5 0, ,1 47,5 1, ,2 47,5 2, ,2 47,5 2,80-12 / 36 -

13 CFRE / CFR-PHEE 2.7 A CFRE 320 JELŰ HŐVISSZANYERŐ ADATAI 2.7 PERFORMANCE, HEAT RECOVERY UNIT MODEL CFRE 320 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Hatásfok Visszanyert hő Air flow Room air Supply air Efficiency Capacity m 3 /h C C H.R.% C % kw ,8 52,5 17, ,8 51,0 13, ,4 47,2 10, ,8 45,1 7, ,5 45,1 4, ,1 45,1 0, ,2 45,1 1, ,3 45,1 2, ,4 45,1 3, A CFRE 410 JELŰ HŐVISSZANYERŐ ADATAI 2.8 PERFORMANCE, HEAT RECOVERY UNIT MODEL CFRE 410 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Hatásfok Visszanyert hő Air flow Room air Supply air Efficiency Capacity m 3 /h C C H.R.% C % kw ,6 58,5 25, ,3 57,1 20, ,5 52,5 14, ,5 49,8 10, ,0 49,8 6, ,0 49,8 1, ,0 49,8 2, ,0 49,8 3, ,0 30,0 49,8 5, A CFRE 530 JELŰ HŐVISSZANYERŐ ADATAI 2.9 PERFORMANCE, HEAT RECOVERY UNIT MODEL CFRE 530 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Hatásfok Visszanyert hő Air flow Room air Supply air Efficiency Capacity m 3 /h C C H.R.% C % kw ,6 52,0 26, ,5 50,1 21, ,6 48,0 16, ,1 47,3 12, ,7 47,3 8, ,0 47,3 1, ,1 47,3 3, ,2 47,3 4, ,0 30,2 47,3 6,43-13 / 36 -

14 2.10 A CFR-PHEE 33 JELŰ HŐVISSZANYERŐ ADATAI 2.10 PERFORMANCE, HEAT RECOVERY UNIT MOD. CFR-PHEE 33 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Visszanyert hő Hatásfok % / Efficiency % Air flow Room air Supply air Capacity Hőmérséklet Entalpia m 3 /h C H.R.% C H.R.% C H.R.% Temperature Enthalpy kw ,4 40,2 74,7 62,3 3, ,0 39,5 76,0 62,0 2, ,3 38,7 76,7 60,7 2, ,7 38,5 77,8 59,4 1, ,9 37,5 78,8 55,2 1, ,8 50,1 61,4 60,2 0, ,5 50,7 61,6 60,1 0, ,3 51,2 62,0 60,0 1, ,0 52,1 62,0 59,7 1, A CFR-PHEE 55 JELŰ HŐVISSZANYERŐ ADATAI 2.11 PERFORMANCE, HEAT RECOVERY UNIT MOD. CFR-PHEE 55 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Visszanyert hő Hatásfok % / Efficiency % Air flow Room air Supply air Capacity Hőmérséklet Entalpia m 3 /h C H.R.% C H.R.% C H.R.% kw Temperature Enthalpy ,9 40,7 73,1 60,7 6, ,5 39,7 74,0 60,0 5, ,0 39,1 75,2 59,4 4, ,5 37,9 76,6 57,5 3, ,8 37,8 77,8 54,8 2, ,8 50,2 59,5 58,1 0, ,6 50,6 59,6 58,0 1, ,4 51,2 60,0 58,0 2, ,2 52,0 60,2 57,9 2, A CFR-PHEE 110 JELŰ HŐVISSZANYERŐ ADATAI 2.12 PERFORMANCE, HEAT RECOVERY UNIT MOD. CFR-PHEE 110 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Visszanyert hő Hatásfok % / Efficiency % Air flow Room air Supply air Capacity Hőmérséklet Entalpia m 3 /h C H.R.% C H.R.% C H.R.% kw Temperature Enthalpy ,3 34,8 71,0 55,8 8, ,0 36,7 72,0 56,0 7, ,7 37,8 73,3 56,5 6, ,2 39,2 74,5 56,9 4, ,6 40,2 75,8 56,9 3, ,9 50,1 57,4 55,1 0, ,7 50,7 57,8 55,0 1, ,5 51,5 58,0 55,0 2, ,3 52,5 58,2 54,9 3,9-14 / 36 -

15 CFRE / CFR-PHEE 2.13 A CFR-PHEE 175 JELŰ HŐVISSZANYERŐ ADATAI 2.13 PERFORMANCE, HEAT RECOVERY UNIT MOD. CFR-PHEE 175 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Visszanyert hő Hatásfok % / Efficiency % Air flow Room air Supply air Capacity Hőmérséklet Entalpia m 3 /h C H.R.% C H.R.% C H.R.% Temperature Enthalpy kw ,1 42,1 67,1 55,1 14, ,0 42,0 68,0 55,0 12, ,8 41,6 69,2 55,0 10, ,5 41,3 70,3 54,7 7, ,1 41,3 71,4 54,2 5, ,9 50,2 53,6 53,1 1, ,8 50,5 53,8 53,1 3, ,8 50,8 54,0 53,0 4, ,7 51,5 54,2 52,9 6, A CFR-PHEE 220 JELŰ HŐVISSZANYERŐ ADATAI 2.14 PERFORMANCE, HEAT RECOVERY UNIT MOD. CFR-PHEE 220 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Visszanyert hő Hatásfok % / Efficiency % Air flow Room air Supply air Capacity Hőmérséklet Entalpia m 3 /h C H.R.% C H.R.% C H.R.% kw Temperature Enthalpy ,5 53,3 71,7 65,2 20, ,3 49,4 73,0 65,0 16, ,8 47,8 73,9 65,4 13, ,3 46,3 75,1 65,7 10, ,6 44,7 76,4 64,8 7, ,8 50,1 58,5 59,1 1, ,6 50,4 58,8 59,0 4, ,5 50,5 59,0 59,0 6, ,3 51,2 59,2 58,9 1, A CFR-PHEE 255 JELŰ HŐVISSZANYERŐ ADATAI 2.15 PERFORMANCE, HEAT RECOVERY UNIT MOD. CFR-PHEE 255 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Visszanyert hő Hatásfok % / Efficiency % Air flow Room air Supply air Capacity Hőmérséklet Entalpia m 3 /h C H.R.% C H.R.% C H.R.% kw Temperature Enthalpy ,1 50,6 73,8 66,3 25, ,8 48,8 75,0 67,0 21, ,2 47,4 76,1 67,4 17, ,6 46,1 77,3 67,8 13, ,8 44,6 78,5 66,7 9, ,8 49,9 61,5 62,2 2, ,5 50,3 61,8 62,1 5, ,3 50,5 62,0 62,0 7, ,0 51,3 62,3 62,0 1,5-15 / 36 -

16 2.16 A CFR-PHEE 320 JELŰ HŐVISSZANYERŐ ADATAI 2.16 PERFORMANCE, HEAT RECOVERY UNIT MOD. CFR-PHEE 320 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Visszanyert hő Hatásfok % / Efficiency % Air flow Room air Supply air Capacity Hőmérséklet Entalpia m 3 /h C H.R.% C H.R.% C H.R.% Temperature Enthalpy kw ,6 52,1 68,6 61,2 30, ,5 50,2 70,0 62,0 25, ,2 48,3 70,9 62,4 21, ,8 45,7 72,1 61,6 16, ,3 44,9 73,3 62,0 12, ,9 50,0 55,5 55,1 2, ,8 50,3 55,8 55,0 5, ,6 51,0 56,0 55,0 9, ,5 51,6 56,2 54,0 1, A CFR-PHEE 410 JELŰ HŐVISSZANYERŐ ADATAI 2.17 PERFORMANCE, HEAT RECOVERY UNIT MOD. CFR-PHEE 410 Légszállítás Helyiség hőmérséklet Friss levegő Befúvott levegő Visszanyert hő Hatásfok % / Efficiency % Air flow Room air Supply air Capacity Hőmérséklet Entalpia m 3 /h C H.R.% C H.R.% C H.R.% kw Temperature Enthalpy ,4 48,4 64,7 55,3 36, ,5 47,6 66,0 56,0 30, ,4 46,5 67,1 56,7 25, ,3 44,3 68,4 56,2 19, ,9 44,1 69,5 56,9 14, ,0 50,0 51,5 50,9 3, ,9 50,5 51,7 51,0 7, ,9 50,9 52,0 51,0 11, ,8 51,7 52,2 51,1 15,4-16 / 36 -

17 CFRE / CFR-PHEE 3 - JELLEGGÖRBÉK Az alábbi görbék mutatják a statikus nyomást és a berendezés áramfelvételét a légszállítás függvényében a legmagasabb vezérlőjelnél. FIGYELEM! A görbék csak a hővisszanyerőben lévő nyomásváltozást mutatják. A rendelkezésre álló nyomás kiszámításához le kell vonni a tartozékok (szűrők, hőcserélők, zajcsillapítók, stb.) ellenállását. Az 5. fejezetben lévő 5.1 és 5.2 jelű diagramok mutatják a különböző tartozékok ellenállását. 3 - CHARACTERISTIC CURVES The following curves show the external static pressure and unit total current at the various flow-rates, at max fan speed control signal. ATTENTION: The graphs consider the only air-side pressure drop in the heat recovery exchanger. To obtain the actual residual static pressure it is necessary to subtract the pressure drops of all the installed components (filters, coils, silencers, etc.) The diagrams 5.1 and 5.2 at par. 5 show the pressure drops of the various components. MOD. 33 MOD. 55 MOD / 36 -

18 MOD. 175 MOD. 220 MOD / 36 -

19 CFRE / CFR-PHEE MOD. 320 MOD. 410 MOD / 36 -

20 4 - TARTOZÉKOK 4.1 TARTOZÉKOK Elektromos utófűtő egység - BER Belső, vizes utófűtő egység ( típusoknál) - BCR Vizes hőcserélő egység - SBFR 3-járatú motoros szelep modulációs vezérléssel - V3M F7/F9 minőségű szűrők - F7CF/F9CF Szabályozózsalu - SR Zsalumozgató motorok - SM/SMR Kör keresztmetszetű csatlakozóidom (4 db) - SPC 3-as zsalu (keverő/recirkulációs) - RMS Légcsatorna zajcsillapító - SSC Elektronikus fordulatszám szabályozó (33-55 típusoknál) - PVR Differenciál nyomáskapcsoló - PSC CO2 érzékelő - QSC Vezérlőegység 0-10 V kimenettel - PC10R Digitális légtisztaság ellenőrző - AQC Jelzőlámpa készlet - KLS Nyomáskapcsoló a szűrőeltömődés jelzésére - PF Fagyvédő termosztát - ATG Bioxigen légtisztító rendszer- BIOX Távvezérlő egység minden funkcióhoz - SIG 4.2 ELEKTROMOS UTÓFŰTŐ EGYSÉG - BER Fűtőszálas, elektromos fűtőegység minimális nyomásveszteséggel. A tápfeszültsége 230V/1f/50Hz a 33 és az 55, illetve 400V/3f/50Hz a jelű modelleknél. A CFRE jelű berendezéseket a készülékeken belül elhelyezett, a CFR-PHEE típusokat a hővisszanyerőkön kívüli fűtőegységgel szállítják. Az utánfűtőt a PC10R jelű egységgel lehet vezérelni, kiegészítve védelmi termosztátokkal és relével. A hálózati védelmet a kivitelezőnek kell elkészítenie. 4 - ACCESSORIES 4.1 ACCESSORIES Electric post-heating section - BER Post-heating internal water coil (mod ) - BCR Water coil section - SBFR Kit 3-Way valve with modulating actuator - V3M High efficiency filters - F7CF/F9CF Regulation damper - SR Damper actuators - SM/SMR N. 4 connections for circular ducts kit - SPC 3 dampers section for mixing/recirculating - RMS Duct silencers - SSC Potentiometric speed controller - PVR Differential air pressure sensor - PSC Air quality (CO 2 ) sensor - QSC Unit control panel - PC10R Digital air quality controller - AQC Signal lamps kit - KLS Pressure switch for dirty filter signal - PF Anti-freeze thermostat - ATG Purifying system Bioxigen - BIOX Integrated management system - SIG 4.2 ELECTRIC POST-HEATING SECTION - BER The electric heater contains a filament-type element, which limits pressure drop, and requires a single-phase 230/1/50 power supply for sizes 33-55, a three-phase power supply 400/3/50 for sizes For CFRE models the electric heater is internal, for CFR-PHEE models an external section is provided. The heater can be managed by PC10R control panel and comes complete with safety thermostats and control relay, while the line protection devices must be fitted by the installer. ELEKTROMOS UTÓFŰTŐ EGYSÉG - BER ELECTRIC POST-HEATING SECTION - BER Az adatok 8 C belépő levegő hőmérsékletnél és a névleges légszállításnál érvényesek. A nyomásveszteség 2 és 10 Pa közötti, lásd az 5.2 diagramot Névleges teljesítmény / Nominal capacity kw 1, Tápfeszültség / Voltage V Fázisok száma / Phases n Fokozatok száma / Steps n Áramfelvétel / Current A 6,5 13 4,3 8,65 8,65 17,3 17,3 17,3 26 Kilépő levegő hőmérséklet / Outlet air T C 23,3 22,2 17,6 18,1 17,5 22,3 19,3 16,7 18,6 Tömeg / Weight kg 1,5 1,5 2,5 2,5 2, Data referred to Tin air= 8 C and nominal air flow. The pressure drop is between 2 and 10 Pa. 4.3 VIZES UTÓFŰTŐ EGYSÉG - BCR A BCR jelű vizes hőcserélőt a hővisszanyerő belsejébe építik be az utófűtés igénye esetén. A BCR opció alkalmazása nem lehetséges a 33 és az 55 típusoknál. 4.3 POST-HEATING INTERNAL WATER COIL - BCR The BCR coil is used when only post-heating is required, and is fitted directly inside the heat recovery units. The BCR coil is not available for sizes 33 and 55. BELSŐ, VIZES UTÓFŰTŐ EGYSÉG - BCR POST-HEATING INTERNALWATER COIL - BCR A megadott értékek az alábbi adatoknál érvényesek: víz 70/60 C; levegő Tbe = 8 C; névleges légszállítás. A nyomásveszteség meghatározásához lásd az 5.2 diagramot Fűtőteljesítmény / Heating capacity kw ,6 Geometria / Geometry Csövek száma soronként / Pipes per row n Sorok száma / Rows n Hőleadó lemezek távolsága / Fins spacing mm ,5 Kilépő levegő hőmérséklet / Outlet air temperature C ,2 Levegő nyomásesés / Air pressure drop Pa Víz nyomásesés / Water pressure drop kpa Csatlakozó átmérő / Connection diameter Ø gas 3/4 3/4 3/4 3/4 3/4 3/4 1 Tömeg / Weight kg Data referred to the following conditions: Water in/out 70/60 C; Tin air = 8 C; Nominal air flow - 20 / 36 -

21 CFRE / CFR-PHEE A hőcserélő műszaki adatai a 110 jelű berendezéseknél Heating performance, post-heating coil model 110 Kiinduló adatok / Input data Teljesítményadatok / Output data Víz / Water Levegő / Air Levegő / Air Víz / Water Tbe ( C) Tki ( C) Qa (m 3 /h) Tbe ( C) Tki ( C) Seb. (m/s) Dp (Pa) Pw (L/s) Seb. (m/s) Dp (kpa) Telj. (kw) ,3 2,6 25 0,20 0,95 9 9, ,8 2,6 25 0,19 0,92 8 9, ,9 2,6 25 0,19 0,88 8 8, ,1 2,6 25 0,18 0,85 7 8, ,0 2,6 26 0,15 0,72 5 7, ,8 2,6 24 0,25 1, , ,0 2,6 24 0,23 1, , ,2 2,6 24 0,22 1, , ,5 2,6 25 0,21 0, , ,3 2,6 26 0,15 0,70 5 4, A hőcserélő műszaki adatai a 175 jelű berendezéseknél Heating performance, post-heating coil model 175 Kiinduló adatok / Input data Teljesítményadatok / Output data Víz / Water Levegő / Air Levegő / Air Víz / Water Tbe ( C) Tki ( C) Qa (m 3 /h) Tbe ( C) Tki ( C) Seb. (m/s) Dp (Pa) Pw (L/s) Seb. (m/s) Dp (kpa) Telj. (kw) ,2 2,8 32 0,32 1, , ,4 2,8 32 0,31 1, , ,7 2,8 32 0,30 1, , ,9 2,8 33 0,29 1, , ,7 2,8 34 0,25 0, , ,3 2,8 31 0,39 1, , ,5 2,8 31 0,37 1, , ,7 2,8 32 0,35 1, , ,9 2,8 32 0,33 1, , ,7 2,8 32 0,24 0,85 9 5, A hőcserélő műszaki adatai a 220 jelű berendezéseknél Heating performance, post-heating coil model 220 Kiinduló adatok / Input data Teljesítményadatok / Output data Víz / Water Levegő / Air Levegő / Air Víz / Water Tbe ( C) Tki ( C) Qa (m 3 /h) Tbe ( C) Tki ( C) Seb. (m/s) Dp (Pa) Pw (L/s) Seb. (m/s) Dp (kpa) Telj. (kw) ,6 3,2 48 0,37 1, , ,9 3,2 48 0,36 1, , ,2 3,2 48 0,35 1, , ,5 3,2 49 0,33 1, , ,7 3,2 50 0,28 0, , ,7 3,2 47 0,45 1, , ,0 3,2 47 0,43 1, , ,3 3,2 48 0,40 1, , ,6 3,2 48 0,38 1, , ,7 3,2 49 0,28 0, , A hőcserélő műszaki adatai a 255 jelű berendezéseknél Heating performance, post-heating coil model 255 Kiinduló adatok / Input data Teljesítményadatok / Output data Víz / Water Levegő / Air Levegő / Air Víz / Water Tbe ( C) Tki ( C) Qa (m 3 /h) Tbe ( C) Tki ( C) Seb. (m/s) Dp (Pa) Pw (L/s) Seb. (m/s) Dp (kpa) Telj. (kw) ,7 2,3 25 0,55 1, , ,9 2,3 25 0,53 1, , ,0 2,3 26 0,52 1, , ,2 2,3 26 0,49 1, , ,7 2,3 26 0,42 0, , ,9 2,3 25 0,66 1, , ,0 2,3 25 0,63 1, , ,1 2,3 25 0,59 1, , ,3 2,3 25 0,56 1, , ,7 2,3 25 0,41 0, ,5-21 / 36 -

22 4.3.5 A hőcserélő műszaki adatai a 320 jelű berendezéseknél Heating performance, post-heating coil model 320 Kiinduló adatok / Input data Teljesítményadatok / Output data Víz / Water Levegő / Air Levegő / Air Víz Tbe ( C) Tki ( C) Qa (m 3 /h) Tbe ( C) Tki ( C) Seb. (m/s) Dp (Pa) Pw (L/s) Seb. (m/s) Dp (kpa) Telj. (kw) 70,0 60,0 2950,0 6,0 29,5 2,8 36,0 0,61 1, ,2 70,0 60,0 2950,0 8,0 30,7 2,8 36,0 0,59 1, ,6 70,0 60,0 2950,0 10,0 31,9 2,8 36,0 0,57 1, ,8 70,0 60,0 2950,0 12,0 33,1 2,8 37,0 0,50 1, ,7 70,0 60,0 2950,0 20,0 37,9 2,8 38,0 0,47 1, ,4 45,0 40,0 2950,0 6,0 20,5 2,8 35,0 0,75 1, ,7 45,0 40,0 2950,0 8,0 21,7 2,8 36,0 0,71 1, ,7 45,0 40,0 2950,0 10,0 22,9 2,8 36,0 0,67 1, ,0 45,0 40,0 2950,0 12,0 24,1 2,8 36,0 0,63 1, ,2 45,0 40,0 2950,0 20,0 28,8 2,8 37,0 0,46 1, , A hőcserélő műszaki adatai a 410 jelű berendezéseknél Heating performance, post-heating coil model 410 Kiinduló adatok / Input data Teljesítményadatok / Output data Víz / Water Levegő / Air Levegő / Air Víz / Water Tbe ( C) Tki ( C) Qa (m 3 /h) Tbe ( C) Tki ( C) Seb. (m/s) Dp (Pa) Pw (L/s) Seb. (m/s) Dp (kpa) Telj. (kw) ,7 3,2 37 0,72 1, , ,9 3,2 38 0,69 1, , ,2 3,2 38 0,66 1, , ,5 3,2 38 0,64 1, , ,5 3,2 40 0,54 1, , ,5 3,2 37 0,87 2, , ,7 3,2 37 0,83 1, , ,0 3,2 37 0,77 1, , ,2 3,2 38 0,73 1, , ,2 3,2 39 0,53 1, , A hőcserélő műszaki adatai az 530 jelű berendezésnél Heating performance, post-heating coil model 530 Kiinduló adatok / Input data Teljesítményadatok / Output data Víz / Water Levegő / Air Levegő / Air Víz / Water Tbe ( C) Tki ( C) Qa (m 3 /h) Tbe ( C) Tki ( C) Seb. (m/s) Dp (Pa) Pw (L/s) Seb. (m/s) Dp (kpa) Telj. (kw) ,8 2,7 39 1,03 1,26 21,1 42, ,7 2,7 38 1,00 1, , ,4 2,7 38 0,94 1, , ,7 2,7 38 0,82 1, , ,6 2,7 37 0,77 0, , ,7 2,7 39 1,25 1, , ,0 2,7 38 1,19 1, , ,2 2,7 38 1,11 1, , ,4 2,7 38 1,03 1, , ,2 2,7 37 0,75 0, ,4-22 / 36 -

23 CFRE / CFR-PHEE 4.4 MELEGVIZES/HŰTÖTTVIZES HŐCSERÉLŐEGYSÉG - SBFR Az SBFR egy vizes hőcserélőt tartalmaz utófűtésre vagy utóhűtésre. Az egységet a hővisszanyerős szellőzőberendezés és a befúvó légcsatorna között kell elhelyezni. Az eszköz rozsdamentes kondenzátumgyűjtőt tartalmaz, alsó kivezetéssel. A függőleges berendezéseknél az SBFR egység csak a 01 S, a 02 D, a 04 D és a 04 S elrendezésű változatnál alkalmazható hűtött vízzel. 4.4 COLD/HOT WATER COIL SECTION - SBFR The SBFR module contains a water coil (for both post-heating and cooling) and has to be located outside the unit in front of the supply air inlet. Drain pan collector made of stainless steel, with condensed water drain connection downwards. For vertical models, the cold water section SBFR is available only with 01 S, 02 D, 04 D, 04 S configurations. SBFR - melegvizes/hűtöttvizes hőcserélő Cold/Hot water coil section SBFR Fűtés Heating Hűtés Cooling Típus Geometria / Geometry Csövek száma soronként / Pipes per row n Sorok száma / Rows n Hőleadó lemezek távolsága / Fins spacing mm 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 2,1 Fűtőteljesítmény (1) / Heating capacity (1) kw 4,7 8, ,7 23,7 30, ,2 59,3 Kilépő levegő hőmérséklet / Outlet air temperature C 52,8 45, ,4 44,5 46,5 43,7 41,5 41,8 Víz tömegáram / Water flow m 3 /h 0,4 0,7 1,1 1,7 2,1 2,7 3,3 4,1 5,2 Víz nyomásesés / Water pressure drop kpa Levegő nyomásesés / Air pressure drop Pa Teljes hűtőteljesítmény (2) / Total cooling capacity (2 kw 2 3,5 5 8,8 11,1 14,7 17,4 20,9 26,2 Érezhető hűtőteljesítmény/ Sensible cooling capacity kw 1,3 2,3 3,3 5,8 7,2 9,4 11,4 13,9 17,4 Kilépő levegő hőmérséklet / Outlet air temperature C 16,9 18, ,9 18,7 17,3 18,3 19,3 19,4 Víz tömegáram / Water flow m 3 /h 0,3 0,6 0,9 1,5 1,9 2,5 3,0 3,6 4,5 Víz nyomásesés / Water pressure drop kpa Levegő nyomásesés / Air pressure drop Pa (1) Levegő Tbe = 8 C, víz Tbe/Tki = 70/60 C, névleges légszállítás (2) Levegő Tbe = 30 C, H.R 50%, víz Tbe/Tki = 7/12 C, névleges légszállítás A levegő nyomásveszteség az 5.2 diagramból határozható meg. (1) Data referred to: Tin air 8 C, Water in/out 70/60 C; and nominal air flow. (2) Data referred to: Tin air 30 C, RH 50 %; Water in/out 7/12 C; and nominal air flow Méretek és tömeg Dimensions and weights Jel Dimension Típus / Model 33/ / A B C D E Ø1 3/4 3/4" 3/4" 3/4" 3/4" 3/4" 1 Ø Tömeg Weight [kg] / 36 -

24 4.5 V3M - 3-JÁRATÚ, MOTOROS SZELEP MODULÁCIÓS VEZÉRLÉSSEL A V3M szelepkészlet a szellőzőberendezésbe beépített BCR vagy a készüléken kívül, a légcsatornában elhelyezett SBFR jelű hőcserélők vízellátásának modulációs vezérlésére szolgál. A V3M készletet a berendezéstől külön szállítják, és a következőkből áll: - 3-járatú szelep - 24V működtető feszültségű szervomotor ki/be mozgatással - a működtetése a PC10R jelű vezérléssel lehetséges - előszerelt hidraulikus szerelvények. 4.5 KIT 3-WAY VALVE WITH MODULATING ACTUATOR - V3M The V3M kit allows the modulating regulation of the post-heating internal water coil BCR or of the water coil section SBFR The V3M kit is supplied dismounted and includes the following items: - 3-ways valve - modulating actuator (24V power supply) suitable for using with PC10R control panel - preassembled hydraulic fittings Jellemzők / Model Névleges nyomás / Nominal pressure Csatlakozások / Connections V3M PN16 (ISO7268/EN13333) 2 x külső gázmenet / 2 x threaded male GAS Kit V3M / V3M kit KVS 4,0 m 3 /h (3/4 ) 10 m 3 /h (1 ) Lökethossz. / Control stroke 2,5 mm (3/4 ) 6,5 mm (1 ) Vezérlés típusa / Actuator type modulációs / modulating Nyitási idő / Running time 4,5 min (3/4 ) 2,5 min (1 ) Működtető feszültség / Power supply Védelmi osztály / Protection class Üzemi körülmények / Working conditions 24 V / 50/60 Hz min. IP40 Hőmérséklet / Temperature: 0 50 C; H.R.: 10 90% (kondenzáció nélkül / without condensing) 4.6 MAGAS HATÁSFOKÚ SZŰRŐK - F7CF/F9CF Az alapkivitelben szállított, G4 minőségű szűrő akrilból készül, tisztítható, és kis ellenállású. A G4 szűrő helyett lehetőség van az alábbi tartozékok alkalmazására: - F7CF: F7 minőségű szűrő - F9CF: F9 minőségű szűrő Mindkét szűrő kompozit polipropilén anyagú. Nagy légszállítást tesznek lehetővé kis beépítési magasság mellett, és kicsi az ellenállásuk. Az anyag halogénmentes, korróziónak, nedvességnek ellenálló, mikrobiológiai szempontból inaktív, és ellenáll a hőterhelésnek. A különleges kompozit polipropilén anyag használata 45% költségmegtakarítást is eredményezhet a hagyományos szűrők alkalmazásához viszonyítva (a költségek több mint 70%-a a szűrő élettartamából ered). Javasoljuk, hogy cseréljék ki a finom szűrőket, ha az általuk okozott nyomásveszteség 100 Pa-lal meghaladja az új szűrő veszteségét. 4.6 HIGH EFFICIENCY FILTERS - F7CF/F9CF The standard filtering section features G4 regenerable acrylic filter, with a limited pressure drop. Instead of the standard filtering section, the following acessories are available: - F7CF: fine filter in class F7 - F9CF: fine filter in class F9 Both this filters use a composite polypropylene media and are suited for high air volumes with a low installation depth and low pressure drop. The media is halogen-free, corrosion free, moisture-resistant, microbiologically inactive, and is suited for thermal waste treatment. The special composite polypropylene media can easily save up to 45% of the related energy cost compared to filters using more traditional filter media (energy costs count for more than 70% of the total life-cycle-cost of an air filter) It is recommended to change the fine filters at the initial pressure drop plus 100 Pa. 4.7 SZABÁLYOZÓZSALU - SR Az SR típusú szabályozózsalu galvanizált fémlemezből készül, és állítható terelőlemezeket tartalmaz. 4.7 EQUALIZING DAMPER - SR The SR equalizing damper is made up of a galvanised plate frame with adjustable fins Méretek Jel Dimension Típus / Model 33/ /320/ A B Dimensions - 24 / 36 -

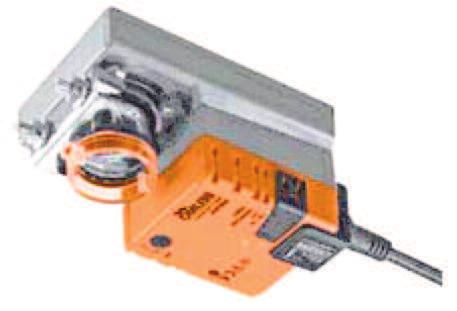

25 CFRE / CFR-PHEE 4.8 ZSALUMOZGATÓK - SM / SMR Az SM és az SMR jelű zsalumozgatókat az SR típusú zsalukhoz lehet alkalmazni. Műszaki adatok - SMR230: 230 V tápfeszültség, ki/be vezérlőjel, rugós visszatérítés - SMR24: 24 V tápfeszültség, ki/be vezérlőjel, rugós visszatérítés 4.8 DAMPER ACTUATORS - SM / SMR The SM and SMR actuators are suitable to be installed with the SR dampers. Technical characteristics - SMR230: power supply 230V, on-off control signal, spring return - SMR24: power supply 24V, on-off control signal, spring return 4.9 KÖR KERESZTMETSZETŰ CSATLAKOZÓK (4 DB) - SPC Az SPC típusú csatlakozók lehetővé teszik kör keresztmetszetű légcsatornák csatlakoztatását a készülékhez mind a levegő belépésnél mind a kilépésénél. A kör keresztmetszetű csatlakozóidomok horganyzott acéllemezből készülnek, a méreteik az alábbi táblázatban láthatók. 4.9 N 4 CIRCULAR CONNECTIONS KIT - SPC The SPC connections allow circular ducting to be linked to the units in order to relise either the inlet and outlet circuits. The circular rings (made from zinc-plated steel sheets) are suitably dimensioned for each model, as shown in table Méretek és tömeg Jel Dimension Típus / Model 33/55 110/ /320/ D P Dimensions and weights AS ZSALU LÉGKEVERÉSHEZ/VISSZAKEVERÉSHEZ - RMS Az RMS jelű 3-as zsalu galvanizált acéllemezből készül állítható terelőlemezekkel, valamint egy tengellyel a zsalumozgatás számára. A zsaluk állításával lehetővé válik a friss és a visszaszívott levegő keverése vagy a teljes visszakeringtetés. Ezért ennek a tartozéknak az alkalmazása akkor ajánlott, ha a beszívott levegő hőmérséklete nagyon alacsony, és a hőcserélő lefagyhat, vagy a helyiséget gyorsan kell felfűteni. Az RMS jelű tartozékot csak a 03 és a 04 jelű készülékváltozatokhoz lehet alkalmazni DAMPERS SECTION FOR MIXING/RECIRCULATING - RMS The RMS section features 3 dampers made up of a galvanised plate frame with adjustable fins, with a pivot for the application of electric actuators. The regulation of the dampers allows to mix the fresh air with the return air, with the possibility of a complete recirculation.the RMS section is then recommended in very cold climates, when frost may form on the heat recuperator, or to accelerate the heating up of the rooms. The RMS section is only available for horizontal models with 03 or 04 configuration type - 25 / 36 -

26 Méretek és tömeg Dimensions and weights Jel Dimension Típus / Model 33/ / A B C D E F Tömeg/Weight [kg] Légcsatorna zajcsökkentők - SSC A CFRE és a CFR-PHEE típusú hővisszanyerős szellőzőket úgy tervezték, és gyártják, hogy minimalizálják a készülék szerkezetén távozó levegőmennyiséget, valamint az ez által okozott, hallható rezgést. A rendszerben keletkező zaj forrása alapvetően a ventilátor, amelyről a zaj két irányba terjed. A légárammal együtt és visszafelé, a hővisszanyerő berendezés szerkezetébe. Ami az utóbbit illeti, a készülék burkolatait poliészter lapokkal szigetelik. A légárammal terjedő és a ventilátortól a légcsatornán át a kezelt levegőjű helyiségbe jutó rezgés csillapítására zajcsökkentőket alkalmazhatnak. Ezek négyszögletes keresztmetszetűek. A burkolatuk galvanizált acélból készül, amit belül üvegszövettel bélelnek. A szövetet egy különleges bevonattal látják el a szövet pelyhesedésének és az üvegszálak légcsatornába jutásának megakadályozása érdekében. A bélelést mikroperforált lemez veszi körbe. A ventilátor által keltett zaj úgy csökken le a zajcsillapító elemeknek ütközve, hogy mindehhez csak kis mértékű nyomásveszteség társul Duct silencers - SSC CFRE and CFR-PHEE heat recovery units are properly designed and manufactured to almost completely eliminate phenomena of air leaks through the structures and consequently the annoying squealing sound. The noise generated by the system is essentially due to the main motive unit, that is, the fan. From the fan, the noise moves in the direction of the air flow, in both directions, and towards the outside of the unit, though the panels and the structures. As regards this latter component, the panelling of the unit is insulated with a polyester pad. To abate the noise in the air flow that moves along the ducts from the ventilating section to the rooms being air-conditioned, special SILEN- CERS are used. These silencers, with a rectangular cross-section, are made from a galvanised steel plate frame filled with glass wool and lined by a compact fabric called velovetro, which prevents the flaking of the wool fibre and consequently the entrainment of the fibres in the ducts, all enclosed by microperforated metal plate on both sides. The sound wave generated by the fan is damped by the impact with the walls of the silencing media, with limited pressure drop Műszaki jellemzők Technical specifications Zajcsillapítás Acoustic Attenuation Közepes frekvenciák az oktáv sávban / Octave-band mid frequencies [Hz] K 2K 4K [db] / 36 -

27 CFRE / CFR-PHEE Méretek Dimensions Jel Dimension Típus / Model 33/ / / B H L Fontos megjegyzés: a zajcsillapítókat a nyílásaikkal vízszintesen vagy függőlegesen is lehet beépíteni. Important note: the silencers can be mounted with splitters either in horizontal or vertical position FORDULATSZÁM SZABÁLYOZÓ POTENCIOMÉTER - PVR A ventilátormotorok fordulatszámának kézi szabályozására szolgál. A hővisszanyerőn lévő elektromos szekrényben kell elhelyezni. Két forgatógombot tartalmaz, melyekkel a befúvó és az elszívóventilátor fordulatszámát, ezáltal azoknak a légszállítását lehet szabályozni egymástól függetlenül. Műszaki jellemzők V+ +5V / +10V bemenet (az egyik ventilátortól jövő jel / coming from one fan) 4.12 POTENTIOMETRIC SPEED CONTROLLER - PVR It s a rotating potentiometer for on-board installation or inside the electrical box, just for fan manual fan speed controlling. A couple of knobs can be used to adjust both supply fan speed and exhaust fan speed separately, in order to get both airflow rates within the unit working range. Technical characteristics V- Föld / GND (közös / common) V1 0-5V / 0-10V (kimenőjel az 1. ventilátorhoz / output signal fan 1) V2 0-5V / 0-10V (kimenőjel a 2. ventilátorhoz / output signal fan 2) Védelem: Protection: IP V jel +5V bemenet esetén 0-10V jel +10V bemenet esetén 0-5V signal compatible with +5V input 0-10V signal compatible with +10V input 4.13 NYOMÁSKÜLÖNBSÉG ÉRZÉKELŐ - PSC Az eszközzel automatikus fordulatszám szabályozás végezhető állandó nyomás vagy állandó térfogatáram üzemmódban. Tartalmaz egy PID szabályozót, és 0-10 V jel kiadására képes. A nyomásértéket kell beállítani a kijelzőn, és az eszköz közvetlenül vezérli a ventilátorokat más egyéb vezérlőegység alkalmazása nélkül DIFFERENTIAL AIR PRESSURE SENSOR - PSC Suitable for automatic fan speed control on constant pressure (or constant flow ) mode, it s already provided with PID control logic and supplies 0-10V output. Pressure setpoint is set and read on the sensor display, which directly controls the driver of each fan wihout any other controller. Műszaki jellemzők Tápfeszültség: Power supply: Szolgáltatás: Service: Legnagyobb nyomás: Full scale: Védelem: Enclosure protection: Üzemi hőmérséklet: Operating temperature: 230 Vac (+/-10%); 50Hz Nyomáskülönbség szabályozás 0-10V kimenőjellel Differential air pressure control with 0-10V output 500 Pa IP C C Technical characteristics - 27 / 36 -

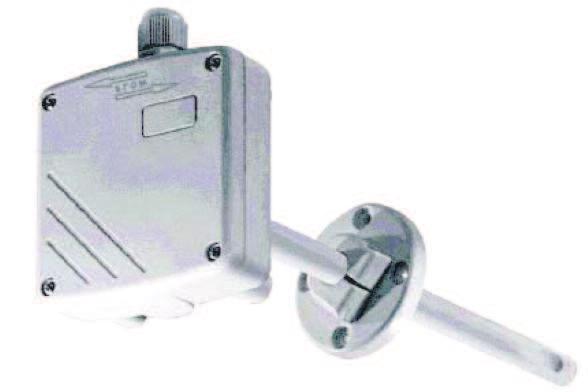

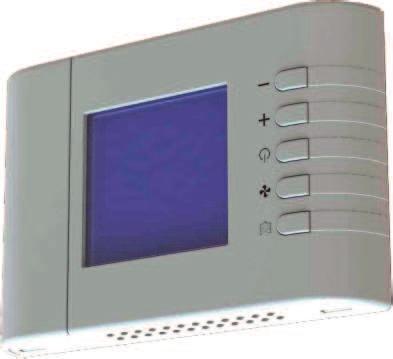

28 4.14 CO 2 ÉRZÉKELŐ - QSC Automatikus kalibrálású, infravörös légcsatorna érzékelő a ventilátor fordulatszámának szabályozására a légtisztaság függvényében (CO 2 ). 0-10V jelet ad ki egy általános vagy egyedi ventilátorvezérlés számára. Műszaki jellemzők 4.14 AIR QUALITY (CO 2 ) SENSOR - QSC Autocalibration duct infrared sensor, suitable for fan speed control depending on air quality (as CO 2 pollution); it supplies 0-10V output and needs a (generic or specific) controller to drive the fans. Technical characteristics Tápfeszültség: Power supply: Szolgáltatás: Service: Méréshatár: Accuracy: Védelem: Enclosure protection: Üzemi hőmérséklet: Operating temperature: 24 V +/-20%); ac CO 2 szint érzékelés és 0-10V jel kibocsátás CO 2 transmitter with 0-10V output ppm IP 65-5 C C 4.15 VEZÉRLŐEGYSÉG 0-10V KIMENETTEL - PC10R Ez az oldalfalra szerelhető vezérlőeszköz alkalmas a helyiséghőmérséklet szabályozására mind hűtés mind fűtés esetén, 0-10 V jellel a vizes hőcserélő vagy ki/be jellel az elektromos fűtőegység reléjének a működtetésére, továbbá 0-10 V jellel a ventilátor fordulatszám kiválasztására (3 különböző jelszint állítható be). A PC10R jelű vezérlés műszaki jellemzői: - nyomógomb ki/be ; - fordulatszám választógomb ; - menü nyomógomb ; - beállítógombok; - LCD kijelző a hőmérséklet és a beállítások megjelenítésére. Igény esetén rendelkezésre áll a légcsatornába szerelhető, STE típusú hőmérséklet érzékelő UNIT CONTROL PANEL - PC10R Suitable for wall mounting, this control panel can be used to control the room temperature in both heating and cooling operation (by 0-10V control signal for hot/cold water valves or, as an alternative, by on/off signal for electric heater relay); furthermore, it can control fan speed by 0-10V signal (set in terms of 3 different % signal ranges). The control panel features: - on-off button - speed button - menù button - buttons for settings - LCD display to show temperatures and settings. The remote temperature sensor STE, to be installed in supply duct, is available on demand. Műszaki adatok Technical characteristics Tápfeszültség ( jumper -rel választható): Power supply: Fölvett teljesítmény: Absorbed power: Üzemi hőmérséklet: Operating temperature: Szabályozási tartomány: Adjustment range: Védelem Enclosure protection: 230 V (+/-10%); 50 Hz 24 V (+/-10%); 50 Hz 1,2 W 0 C - 40 C 5 C - 35 C IP / 36 -

29 CFRE / CFR-PHEE 4.16 DIGITÁLIS LÉGTISZTASÁG ELLENŐRZŐ - AQC A levegő tisztaságának függvényében a ventilátorok fordulatszámának szabályozására alkalmas eszköz. Elsősorban DIN sínre való szerelésre tervezték (7 modul) numerikus, háttérvilágítású LCD kijelzővel rendelkezik. A QSC típusú érzékelővel együtt használható, és 0-10V proporcionális jelet ad ki a ventilátorvezérlésnek. Műszaki jellemzők - A beállítás nyomógombokkal történik. - Lehetőség van a kimenőjel szélsőértékeinek a korlátozására DIGITAL AIR QUALITY CONTROLLER - AQC Designed primarily for DIN-rail mounting (7-module), with backlit numeric/graphic LCD, it is specifically used for fan speed control according to air quality level. It can match QSC air quality sensor and supllies a proportional 0-10V output for fan drivers control. Technical characteristics - Setting by knob - Possible limitation of min/max output signal Tápfeszültség / Power supply Fölvett teljesítmény / Power consumption Szolgáltatás: Service: 24 Vac (+/-15%); 50/60Hz < 4 VA Vezérlés kimenet / Control output 0-10V Bemenőjel / Input 0-10V Ventilátor fordulatszám szabályozás a CO 2 szintnek megfelelően Fan speed control according to CO 2 level Üzemi körülmények / Operating conditions 0 C - 50 C H.R % Beállítási tartomány / Adjustment range ppm - 29 / 36 -

30 4.17 NYOMÁSKAPCSOLÓ A SZŰRŐELTÖMŐDÉS JELZÉSÉRE - PF A rajta beállított nyomáskülönbség elérése jelzi a szűrő eltömődését. A készüléken kell elhelyezni PRESSURE SWITCH FOR DIRTY FILTER SIGNAL - PF Suitable for installation on board of the machine, allows to set up the pressure differential which is necessary to control the state of obstruction of the filter FAGYVÉDELMI TERMOSZTÁT - ATG Az alkalmazása lehetővé teszi, hogy a hőmérséklet ne süllyedhessen egy bizonyos érték alá a készülékben. A berendezésre kell szerelni ANTI-FREEZE THERMOSTAT - ATG Suitable for installation on board of the machine, allows to control that a temperature not drop below a certain safety value JELZŐLÁMPA KÉSZLET - KLS Két jelzőlámpából álló készlet, amit azokban az országokban kell alkalmazni, ahol erre előírások vannak: jelzőlámpa DOHÁNYZÓHELYISÉG - mindig világít, a dohányzóhelyiségen kívül kell elhelyezni, a bejárat közelében. Teljesítmény / Tápfeszültség: 8W / 230 V; 50 Hz Lámpaméretek L H P: mm jelzőlámpa TILOS A DOHÁNYZÁS - SZELLŐZTETÉSI HIBA - a dohányzóhelyiségen belül kell elhelyezni. Ez a lámpa alaphelyzetben nem világít, csak a szellőztetés kimaradása esetén gyullad fel. Teljesítmény / Tápfeszültség: 8W / 230 V; 50 Hz Lámpaméretek L H P: mm 4.19 SIGNAL LAMPS KIT - KLS 2 signal lamps kit are available in conformity with italian law no. 3/2003: signal lamp SMOKING-ROOM, always lighted, to be installed outside the smoking area, near the entrance. Power input : 6W / Power supply: 230 V 50 Hz Lamp dimensions WxHxD: 355x146x46 mm signal lamp NO SMOKING - FAN SYSTEM FAILURE, to be installed inside the smoking area. (This lamp is normally out and lights up only in case of fan system failure) Power supply : 8W / Power input: 230 V 50 Hz Lamp dimension: WxHxD: 355x146x46 mm - 30 / 36 -

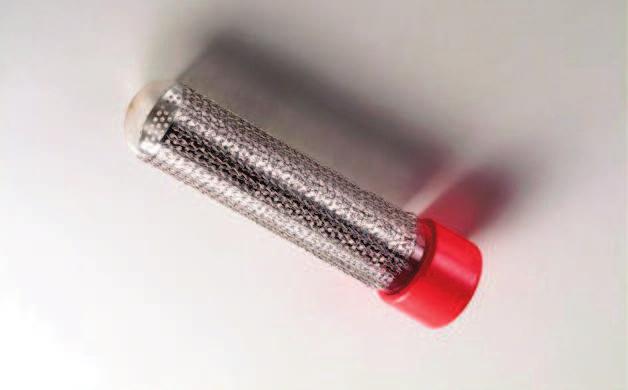

31 CFRE / CFR-PHEE 4.20 BIOXIGEN LÉGTISZTÍTÓ RENDSZER - BIOX Mint a Nap a szennyezésmentes bioszférában, a BIOXIGEN negatív Oxigén ionokat bocsát ki lakásokban, irodákban, fitness termekben, stb., 80-85% baktériumszennyezés csökkentési hatásfokkal. Kritikus esetekben 99%-os érték is elérhető egyedi megoldással. A BIOXIGEN rendszer egy különleges kondenzátorból (kvarc henger) és egy fémhálóból áll, amit egyfázisú váltakozó feszültséggel táplálnak meg alacsony energiafogyasztás mellett. Az elektromos mező a kondenzátor lemezei között alakul ki, ami lehetővé teszi a negatív és pozitív Oxigén ionok létrejöttét, amelyek könynyen egyesülnek, és megnövekedett oxidációs erővel rendelkeznek PURIFYING SYSTEM BIOXIGEN - BIOX Like the sun up in the unpolluted biosphere, BIOXIGEN free little negative oxygen ions in our hoses, offices, fitness centre, etc, with an efficacy of bacterial knocking down and indoor pollutants as much as 80-85%. In situations particularly critical, the Buioxigen application can be powered to product a bacterial knocking down till 99%. The BIOXIGEN technology is constituted by a special condenser made by a cylinder of quartz and by special metallic net and it is feeded by a monophase alternate tension, low power consumption. The electric field generated among the particular plate of the condenser, gives place to the liberation of little negative ions of oxigen and of positive ions, which easily unit as cluster or molecular ions, characterized by elevated oxidizing power. A BIOXIGEN készülék tartós használata a levegő minőségének jelentős javulását segíti elő a belső terekben mint például a vegyi összetételt, a baktériumok aktivitásának csökkenését, az elektrosztatikus egyensúlyt, a finom por eltávolítását, a kellemetlen szagok megszüntetését. Az alkalmazás pozitív hatású az emberek egészségére és közérzetére. Az előnyei az emberi szervezetre: a baktériumok okozta fertőzések kockázatának csökkenése a szellőztető rendszer minőségének javítása és a járványveszély csökkentése, a nyugtalanság, a stressz, az álmosság és a türelmetlenség csökkenése a kezelt levegőjű helyiségekben. Az előnyei a helyiségek állapotára: a penész eltávolítása, ami károsítaná a mennyezetet, a falakat és a szellőzetlen sarkokat, a kellemetlen szagok megszüntetése az emberi szervezetre káros vegyianyagok használata nélkül, az atkák mennyiségének jelentős csökkentése, az elektrosztatikus töltés semlegesítése. A BIOXIGEN rendszer használata tartósan egészségessé és jó illatúvá teszi a kezelt helyiségek levegőjét, amint azt az érvényben lévő európai előírják (DL 626/94). The constant use of the BIOXIGEN device guarantees a considerable improvement of the quality of the air in indoor places, like this: chemical composition, bacterial activity, electrostatic balance, assence of fine dusts and unpleasant smells, with positive consequences in rooms for the health and the well-being of people. Benefits for people: reduction of infection risks caused by bacterial proliferation improvement of the function and reduction of the dis eases of the respiratory system reduction of anxiety, stress, sleepiness and intolerance of rooms. Benefits for rooms: elimination of moulds which damage ceilings, walls and corners not much aired elimination of smells without the use of chemical products dangerous for health drastic reduction of mites elimination of electrostatic charge With the BIOXIGEN system, the indoor air is constantly healthy and deodorized as required by EEC regulation in force concerning safety and health. (DL 626/94) / 36 -

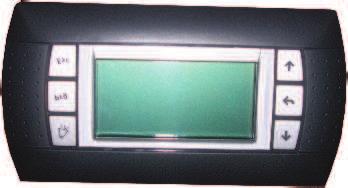

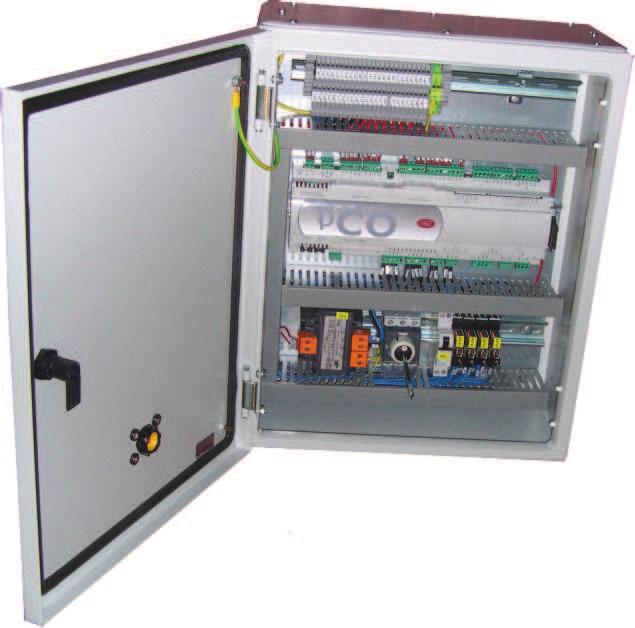

32 4.21 INTEGRÁLT VEZÉRLŐRENDSZER - SIG A SIG jelű vezérlőegység alkalmas a CFR típusú berendezések összes funkciójának a vezérlésére. A SIG az alábbi főbb üzemmódok kezelésére képes: a légszállítás működtetése kézi beállítással vagy érzékelőről (légnyomás vagy légtisztaság érzékelő), automatikus átkapcsolás free-cooling (friss levegős hűtés) üzemmódba (a hővisszanyerő egységben lévő by-pass átkapcsolásával), fagyvédelem (külön fagyvédelmi termosztát alkalmazása nélkül), a hővisszanyerő fagymentesítésére, a vízszelepek működtetésére (ki/be vagy modulációs vezérlés), elektromos fűtőegység ki/be kapcsolására, távolról történő ki- vagy bekapcsolásra, ki/be jel kiadása kiegészítő berendezések számára, időzítő (heti programozás), riasztások kezelése (érintkezőhiba, szűrőeltömődés), épületfelügyeleti rendszerbe való csatlakozás (Modbus RTU) INTEGRATED MANAGEMENT SYSTEM - SIG The SIG system allows the integrated management of all CFR functions. The SIG controller is able to manage the following main functions: airflow control, manually or by sensor (air pressure or air quality) automatic free-cooling (by turning on heat recovery by-pass device) antifreeze protection (without any additional antifreeze thermostat) heat recovery defrost control of water valves (both on/off and modulating type) on/off control of electric heater remote on/off input on/off output for auxiliary devices clock program alarm management (sensor failure, air filter dirty) Building Management System by Modbus RTU protocol - 32 / 36 -

33 CFRE / CFR-PHEE SIG - LOGIKAI VÁZLAT / SIG - LOGICAL DIAGRAM - 33 / 36 -

34 5 - A TARTOZÉKOK ÁLTAL OKOZOTT NYOMÁSVESZTESÉG Az alábbi jelleggörbék használhatók a CFRE és a CFR-PHEE tartozékok által okozott nyomásveszteség meghatározására a légszállítás függvényében. Ezekkel és a 3. fejezetben található adatokkal állapíthatják meg a ventilátorok rendelkezésre álló statikus nyomását a különböző készülék összeállítások esetén. A csatlakozó légcsatornát, kifúvó és beszívórácsokat ennek a figyelmbevételével kell méretezni. Az 5.1 ábrából olvasható le a zajcsökkentők ellenállása. Az 5.2 ábrából lehet meghatározni a vizes hőcserélők, a szűrők, zsaluk, elektromos fűtőegységek által okozott nyomásveszteséget. Az 5.1 ábra függőleges tengelyén a zajcsökkentők nyomásveszetesége olvasható le. A víszintes tengelyen a CFR készülék légszállításának és a névleges légszállításának az aránya található százalékban kifejezve. A zajcsökkentőket úgy tervezték, hogy az általuk okozott nyomásveszteség 40 Pa legyen a névleges légszállításnál. 5 ACCESSORIES: AIR SIDE PRESSURE DROP The following figures can be used to estimate the air side pressure drop at the different flow-rates for the accessories of CFRE and CFR-PHEE units. This data, together with the indications on the performance of the fans (par. 3), can be used to identify the external static pressure to overcome the external pressure drop at the specified conditions. Any ducts, grilles and outlets must be designed accordingly. The diagram 5.1 shows the pressure drops of the silencers. The diagram 5.2 shows the pressure drops of coils, filters, dampers, and electric heaters. The diagram 5.1 shows the pressure drop versus flow rate data for the silencers. The flow rate is expressed as a percentage of the nominal value. The silencers are designed to produce a pressure drop of 40 Pa at the nominal air flow. Diagramma 5.1 / Diagram 5.1 Az 5.2 ábrából a nyomásveszteséget úgy határozhatja meg, hogy egy vízszintes vonalat húz a függőleges tengelyen lévő tervezett légszállítási értéktől a tervezett CFRE / CFR-PHEE berendezés jelleggörbéjéig. Ebből a metszéspontból kell függőleges vonalat bocsátani annak a tartozéknak a görbéjéig, amelyiknek az ellenállását kívánja meghatározni. Az ábra mutat egy példát szaggatott vonallal: 3500 m 3 /h a CFRE / CFR- PHEE 410 -hez, majd innen a különböző tartozékokhoz. Az F7 szűrőnél 73 Pa, a BCR hőcserélőnél 38 Pa, az SR szabályozózsalunál 7 Pa olvasható le. Tehát ha ezeket a tartozékokat alkalmazza 3500 m 3 /h légszállításnál, akkor ezeknek az összes nyomásvesztesége 118 Pa. Ha zajcsillapítót is beépítenek, akkor a CFRE / CFR-PHEE 410-nél a 3500 m 3 /h a névleges légszállítás 90 %-a, ezért az 5.1 diagramból 32 Pa olvasható le. Így az összes nyomásveszteség 150 Pa. A 3. fejezetben a CFRE / CFR-PHEE 410 jelleggörbén, 3500 m 3 /h légszállításnál 235 Pa a rendelkezésre álló statikus nyomás tartozékok nélkül. Innen a korábban említett tartozékok alkalmazása esetén a rendelkezésre álló statikus nyomás ~85 Pa. To calculate the pressure drop in the diagram 5.2, use the air flow-rate in the figure above together with the model required, and on the corresponding curve identify the flow-through speed. Trace a vertical line downwards in the second figure until meeting the various different curves, showing the pressure drop for the component in question. The figure shows an example, highlighted with a dashed line: for a CFRE (or CFR-PHEE) 410 with 3,500 m 3 /h we obtain a pressure drop for the F7 filter of around 73 Pa, for the BCR heating coil of 38 Pa, and for the damper of 7 Pa. Then, if such components are demanded, the total pressure drop at 3,500 m 3 /h would be of 118 Pa. If the silencers were also required, the diagram 5.1 would show a pressure drop of 32 Pa: in fact, for 410 size, the air flow of 3,500 m 3 /h is the 90% of the nominal value. Then the total pressure drop would be of 150 Pa. The diagram at par. 3 shows for 410 size at 3,500 m 3 /h, without accessories, an external static pressure of 620 Pa. Then the resultant external static pressure for the unit with the suppposed accessories would be around 470 Pa / 36 -

35 CFRE / CFR-PHEE Diagramma 5.2 / Diagram / 36 -

36 A levegő és a mi ötleteink. The air and our ideas. A gyártó és a forgalmazó fenntartja a jogot az ebben a kiadványban közölt adatok előzetes értesítés nélküli módosítására. NOTES: SIC reserves the right to modify data, pictures and all that is related to this printed matter without any notice. SOLARONICS CENTRAL EUROPE Kft Budapest, Építész u Tel Fax: solaronicskft@solaronics.hu
