H06 SZEMÉLYAUTÓ LÉGSZŰRŐK ÖSSZEHASONLÍTÓ MÉRÉSE Mérésfelelős: Dr. Suda Jenő Miklós Benedek Tamás
|
|
|
- Zsanett Szekeres
- 8 évvel ezelőtt
- Látták:
Átírás
1 Gépészmérnök mesterszak (MSc) BMEGEÁTMG01 Hő- és áramlástan MÉRÉSI FELADAT BEMUTATÓ H06 SZEMÉLYAUTÓ LÉGSZŰRŐK ÖSSZEHASONLÍTÓ MÉRÉSE Mérésfelelős: Dr. Suda Jenő Miklós Benedek Tamás
2 BEVEZETÉS MI A LEVEGŐSZŰRŐ ALKALMAZÁSÁNAK CÉLJA? A teljes motor fordulatszám tartományban minél nagyobb h(x) frakció leválasztási hatásfokkal és minél kisebb Dp filter nyomásveszteség árán megtisztítani a beszívott levegőt a szennyező részecskéktől. h(d p ) frakcióleválasztási hatásfok (I. jelleggörbe): Tiszta levegő biztosítása: az égéshez szükséges, a motor által beszívott levegő megszűrése a különböző szennyező részecskéktől. KÖVETKEZMÉNY: A motor hasznos teljesítménye csökken: P veszt = Dp filter q V [W] mivel a levegőt át kell áramoltatni a Dp filter nyomásveszteségű légszűrőn. A motor n alapjárat - n max üzemi fordulatszám-tartománya meghatározza a szűrőn átáramoltatandó levegő mennyiségét (q m [kg/s], q V [m 3 /s]) (II. jelleggörbe) h(dp ) [%] Dp filter [Pa] I. jelleggörbe II. jelleggörbe d p d p [mm] q V [m 3 /s]
3 MIÉRT KELL LEVEGŐ? levegő MCU (Motor Control Unit) DME (Digital Motor Electronic) végzi az üzemanyag-befecskendezés szabályozását. Cél: l=1. Ehhez mérések szükségesek! DME: air-flow-meter + injection timing - Légtömegáram (AFM, torlólap szögállást mér) - Levegő hőmérséklet (hőfilm szonda) - Gázpedál-állás (pillangószelep szögállás) - ford. szám (főtengely), henger-felismerés - l-szonda Benzin (injektorok)

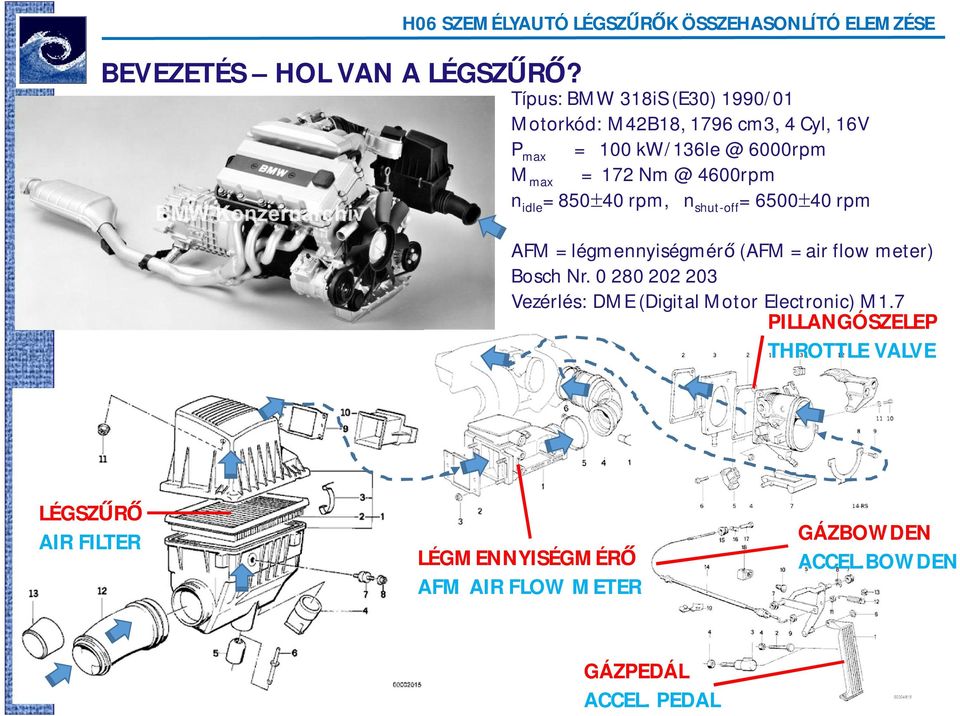

4 BEVEZETÉS HOL VAN A LÉGSZŰRŐ? Típus: BMW 318iS (E30) 1990/01 Motorkód: M42B18, 1796 cm3, 4 Cyl, 16V P max = rpm M max = rpm n idle = 850±40 rpm, n shut-off = 6500±40 rpm AFM = légmennyiségmérő (AFM = air flow meter) Bosch Nr Vezérlés: DME (Digital Motor Electronic) M1.7 PILLANGÓSZELEP THROTTLE VALVE LÉGSZŰRŐ AIR FILTER LÉGMENNYISÉGMÉRŐ AFM AIR FLOW METER GÁZBOWDEN ACCEL.BOWDEN GÁZPEDÁL ACCEL. PEDAL
5 MÉRŐSTAND = M1:1 modellberendezés Bal belső lámpatakaró Levegő bevezető cső Légszűrőház alsórész Légszűrő Légszűrőház felsőrész AFM légmennyiség-mérő egység Könyökidom Pillangószelep Gázbowden H06 SZEMÉLYAUTÓ LÉGSZŰRŐK ÖSSZEHASONLÍTÓ ELEMZÉSE
6 FELHASZNÁLÓ KÉRDÉSE MELYIKET VÁLASSZAM?
7 MELY PARAMÉTERE ALAPJÁN VÁLASSZAK SZŰRŐT? MÉRET?? (AÍBÍH)?? A f felület? 2.1 táblázat: Az egyes légszűrő gyártmányok hosszúság szélesség magasság lamella pár Név Cikkszám a [mm] b [mm] h [mm] n lam [db] 1 Mann Filter C26110/ Bosch Mahle Knecht LX Racer R Tecneco AR334PM Unix P161 H K&N , táblázat: Az egyes légszűrők szűrőfelületei Név Össz-szűrőfelület [mm 2 ] [m 2 ] Mann Filter ,1311 Bosch ,9659 Mahle Knecht ,9659 Racer ,1658 Tecneco ,2100 Unix ,9327 K&N ,2115 ÁR ALAPJÁN?.-Ft? GYÁRI GYÁRI (MITŐL?) SPORT 3.3 táblázat: Az egyes légszűrők árai Név Cikkszám Ár [Ft] BMW ÁFA Mann Filter C26110/ ÁFA Bosch ÁFA Mahle Knecht LX ÁFA Racer R ÁFA Tecneco AR334PM ÁFA Unix P161 H ÁFA K&N ÁFA K&N Recharger Air Filter Cleaning Kit EU ÁFA
8 LÉGSZŰRŐK GYÁRI (MITŐL?) SPORT CSERE TISZTÍTÁS
9 LÉGSZŰRŐK H06 SZEMÉLYAUTÓ LÉGSZŰRŐK ÖSSZEHASONLÍTÓ ELEMZÉSE
10 MITŐL SPORT? Streamline claims that their testing has proven their unit to have a filtration efficiency of 98.98%. This is compared to 98.21% with the stock BMW filter. I do not have exact numbers for the K&N (96,8%), but things I have read in the past usually put them just slightly above the industry standard of 97%.
11 LÉGSZŰRŐK részletek (ÉLETTARTAM, CFD MODELLEZÉS)
12 NYOMÁSVESZTESÉG a TÉRFOGATÁRAM függvényében lam turb Dp = Aq V +B q V 2 lineáris másodfokú
13 NYOMÁSVESZTESÉG a SZŰRÉSI SEBESSÉG függvényében =
14 NYOMÁSVESZTESÉG a SZŰRŐRE HATÓ ERŐ függvényében

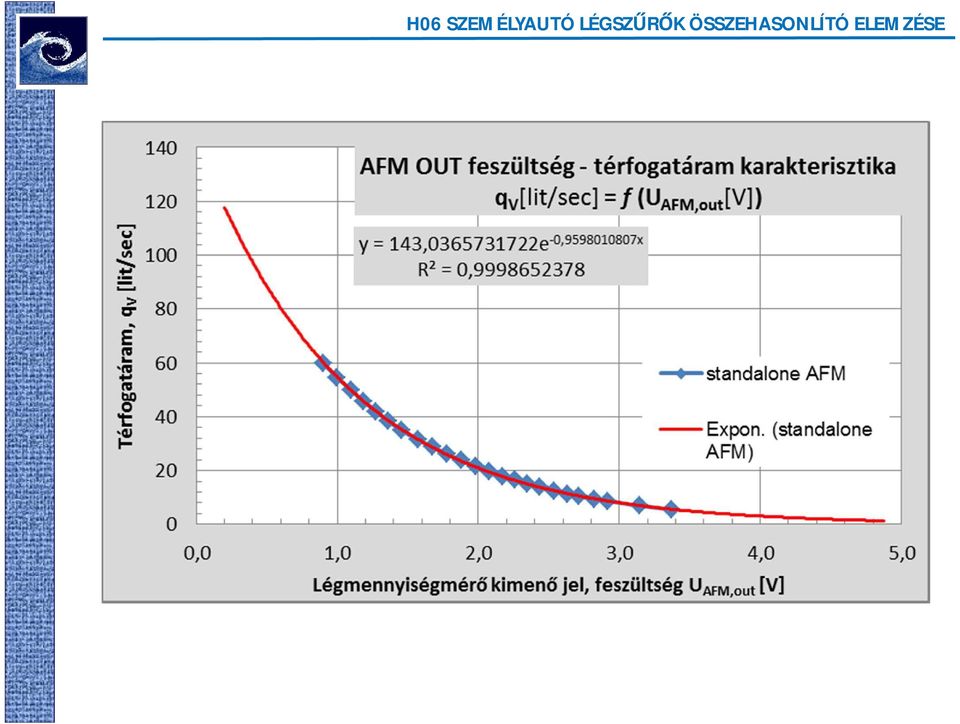

15 MÉRÉSEK TÉRFOGATÁRAM-MÉRÉS AFM: air flow meter = torlólapos áramlásmérő q V =f(a) -feszültségjel U AFM = [V] 1 Throttle valve 2 AFM 3 Engine Control Unit (ECU) 4 Filter housing
16 MÉRÉSEK NYOMÁSVESZTESÉG-MÉRÉS Nyomásveszteség : Dp filter = p filter2,után -p filter1,előtt
17 LÉGSZŰRŐ CFD MODELLEZÉSE I.: porous volume / porous jump
18 LÉGSZŰRŐ CFD MODELLEZÉSE II.: porous volume / porous jump
19 LÉGSZŰRŐ CFD MODELLEZÉSE: porous volume / porous jump = = Ha v f =q V / A, akkor 2 2 m : porózus réteg vastagság a : permeabilitás (permeability) 1/a : viszkózus ellenállás (viscous resistance coeff) C 2 : tehetetlenségi ellenállás (intertial resistance factor) v f : szűrési sebesség m : dinamikai viszkozitás r : levegő sűrűség Re f : Reynolds-szám : jellemző méret (réteg vastagsága) l f lam turb Dp = Aq V +B q V 2
20
21
22 displacement 1796 ccm 1,796 litre Eng ine sp ee d n [rp m] q V [lit/s e c] Δp orifice [Pa ] , , , , , , , , , , , fake qv [lit/sec] Engine speed, n [rpm]
23
