1 Az élő növényzet és az épített környezet együttműködése a városban függőleges zöldfelületek tervezési és kivitelezési irányelvei Pataky Rita okl. építészmérnök egyetemi mestertanár

2 Zöldinfrastruktúra az épített környezetben található biológiailag aktív felületek és az azokat a természetes területekkel összekötő tervezett hálózat összessége, mely széleskörű ökoszisztéma-szolgáltatások nyújtására képes Európai Közösségek Bizottsága, 2009: Fehér könyv Az éghajlatváltozáshoz való alkalmazkodás Európai Közösségek Bizottsága, 2011: Európai Biodiverzitás Stratégia 2020 European Parliament, 2013: Green Infrastructure (GI) Enhancing Europe s Natural Capital 28/2015. (VI. 17.) OGY határozat a biológiai sokféleség megőrzésének közötti időszakra szóló nemzeti stratégiájáról

5 MEGBÍZÓ Budapest Főváros Önkormányzata SZAKMAI IRÁNYÍTÓ Budapest Főváros Főpolgármesteri Hivatal, Városépítési Főosztály Mártonffy Miklós főosztályvezető Maczák Johanna osztályvezető Deák Krisztina Erzsébet csoportvezető Hámori Péter Keresztes-Sipos Andrea Budapest Főváros Városépítési Tervező Kft. Tatai Zsombor KIADÓ Budapest Főváros Városépítési Tervező Kft. (BFVT Kft.)

6 SZERZŐK Zöldtető- és Zöldfal Építők Országos Szövetsége (ZÉOSZ) Szerkesztő Pataky Rita okl. építészmérnök, egyetemi mestertanár BME, Pataky és Horváth Kft. Szerzők Csibi Katalin okl. kertészmérnök, kerttervező - Relax Garden Kft. Dezsényi Péter okl. kertészmérnök - Deep Forest Kft., vendégoktató BOKU Dr. Fári Miklós Gábor okl. kertészmérnök, biológus, MTA doktora, tanszékvezető egyetemi tanár - Debreceni Egyetem MÉK Koroknai Judit okl. kertészmérnök - FH Gasztro Kft. Budapest; Debreceni Egyetem MÉK Pataky Rita Szentkirályi-Tóth Ferenc okl. táj- és kertépítészmérnök, zöldhomlokzat specialista - greenwall.pro

7 Tartalomjegyzék 1. Bevezető 2. Városi klíma és zöldinfrastruktúra 3. Zöldhomlokzatok jelentősége 4. Zöldhomlokzatok megvalósítási lehetőségei 5. Zöldhomlokzatok alkotóelemei 6. Zöldhomlokzatok tervezése 7. Kivitelezés 8. Üzemeltetés 9. Megvalósult példák 10. Fogalmak 11. Irodalomjegyzék 12. Vonatkozó jogszabályok jegyzéke

kapcsolódik, függetlenül attól, hogy az a talajban a

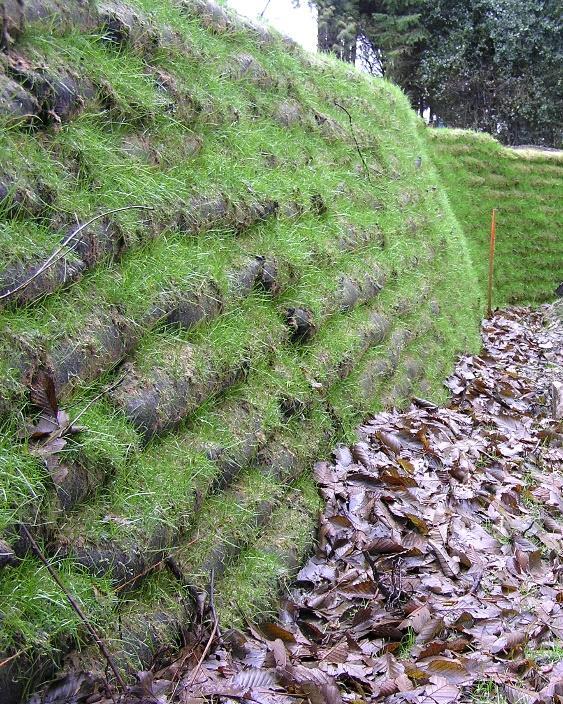

8 FOGALMAK Zöldfal Zöldfalnak nevezünk minden olyan külső vagy belső falszerkezetet, melyhez növényzet kapcsolódik, függetlenül attól, hogy az a talajban a fal szerkezetében vagy egy kiegészítő szerkezetben ered.

Zöldhomlokzat Zöldhomlokzatnak nevezzük az épületek

azzal párhuzamosan segédszerkezettel díszként,

térelhatárolóként növényt telepítenek, függetlenül

9 Zöldhomlokzat Zöldhomlokzatnak nevezzük az épületek azon homlokzati felületeit, melyre közvetlenül vagy azzal párhuzamosan segédszerkezettel díszként, védelemként, burkolatként, árnyékolóként vagy külső térelhatárolóként növényt telepítenek, függetlenül attól, hogy a növény a talajban vagy más kiegészítő szerkezetben ered.

12 Budapest átlagos zöldfelületi ellátottsága 5,4 m 2 /lakos de VI. kerület 0,6 m 2 /lakos VII. kerület 0,49 m 2 /lakos ezzel szemben 9 m 2 /lakos (WHO ajánlás) (egészségügyi és kulturális célú zöldfelületekkel együtt 50 m 2 /lakos)

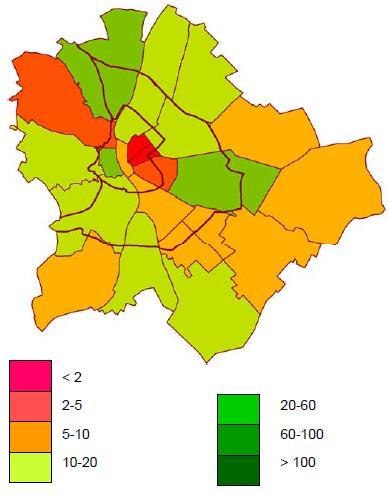

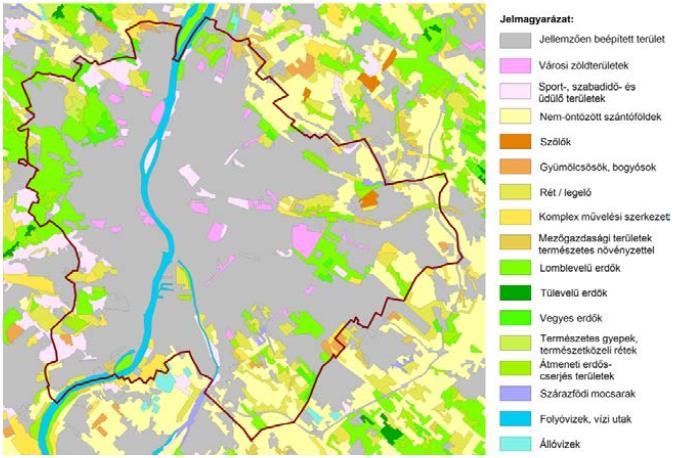

13 Vegetációtípusok (Forrás: CORINE adatbázis, 2012.) Egy főre jutó zöldfelület ellátottság kerületenként (fő/m 2 ) (forrás: Pro Verde)

14 A VÁROSI KLÍMA HŐSZIGET KIALAKULÁSA - város szerkezete, nagysága - nehéz, nagytömegű szerkezetek - burkolt felületek - vízelvezetés - épületek hővesztesége - közelekedés, ipar - biológiailag aktív felületek hiánya

15 Budapest felszínhőmérsékleti anomáliáinak átlagos évszakos szerkezete a négy áthaladási időszakra (délelőtt, délután, este, hajnal), évre (Forrás: Bartholy-Pongrácz- Baranka)

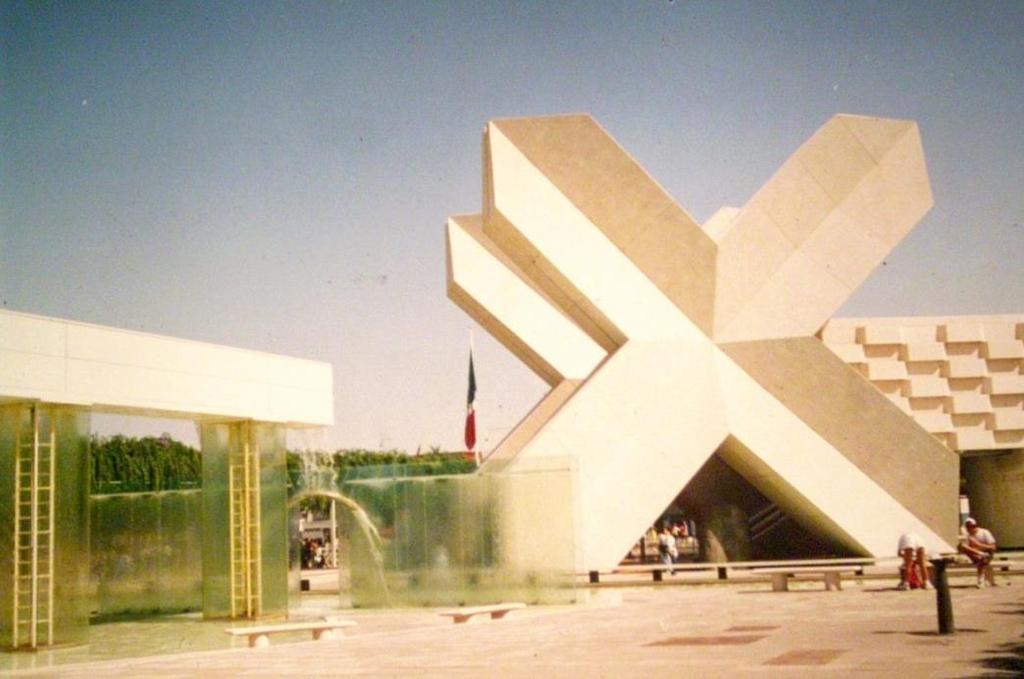

16 TERMÉSZETES LÉGKONDICIONÁLÓ teljes városra kiterjedő hálózat ALKOTÓELEMEI: - nyílthézagos-, vízáteresztő burkolatok - árnyékképző, légmozgást megindító szerkezetek - növényzet zöldinfrastruktúra - víz, esőkertek

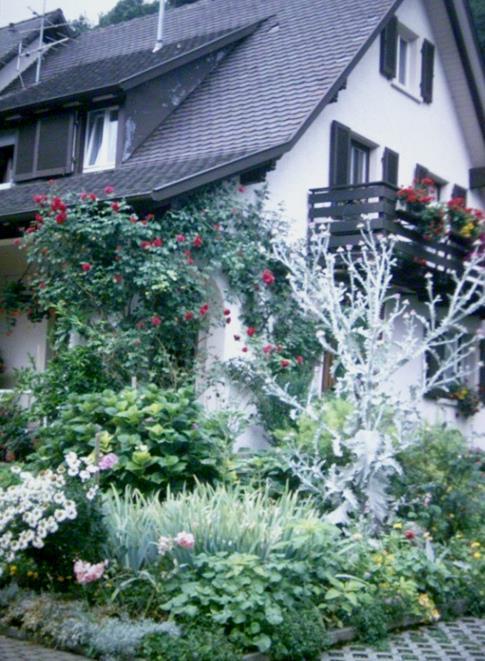

17 TERMÉSZETES LÉGKONDICIONÁLÓ erdők, parkok, kertek sövények szoliter edényekben épületen ( növényládákban, tetőn, homlokzaton ) NÖVÉNYZET

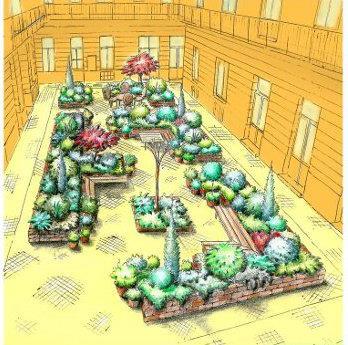

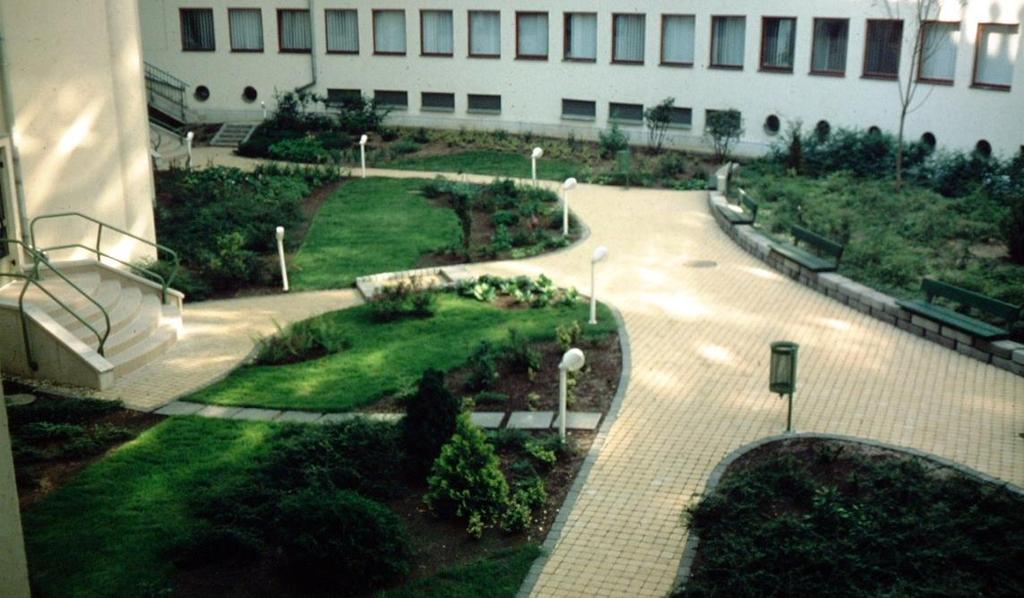

18 BELSŐ UDVAROK Újirány Group

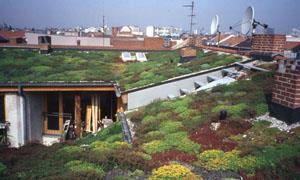

19 ZÖLDTETŐK

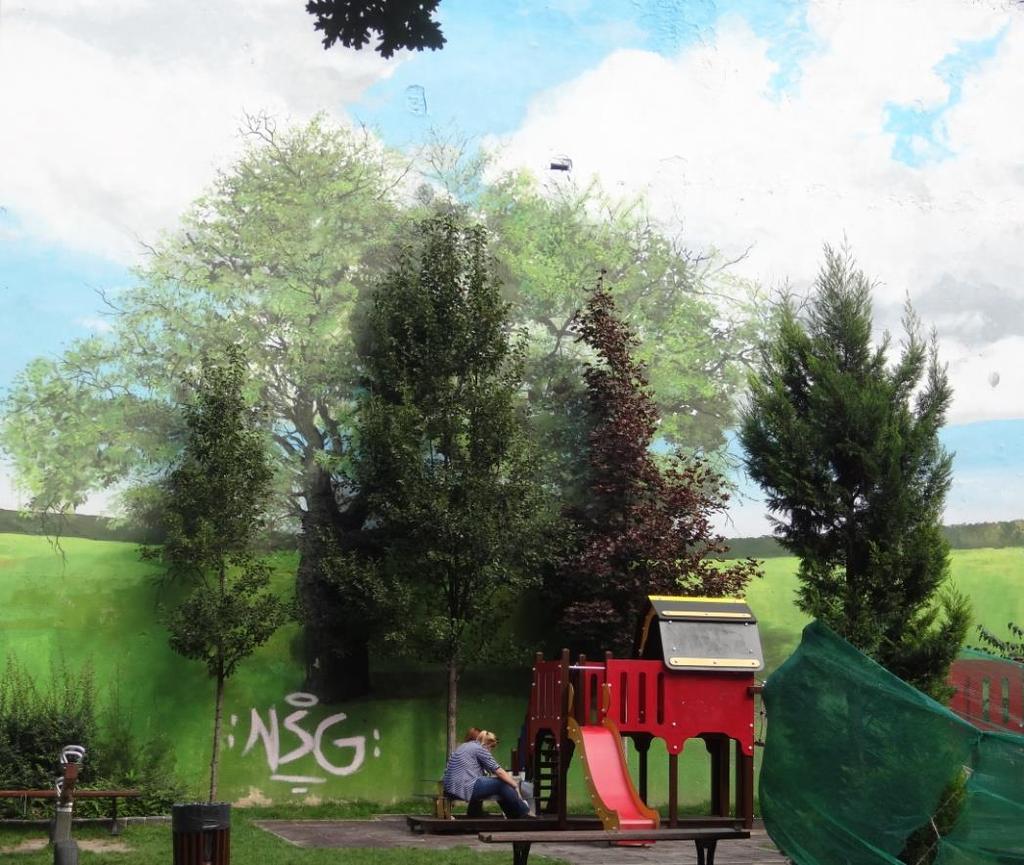

21 HOMLOKZATOK TŰZFALAK Színes Város Csoport

22 Színes város csoport

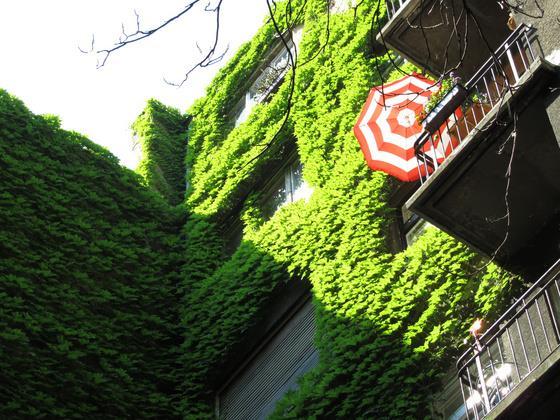

23 ZÖLDHOMLOKZATOK

24 HOMLOKZATOK JELENTŐSÉGE - a városi hősziget-hatás csökkentése, a mikroklíma kedvező befolyásolása - a levegőminőség javítása, a por- és légnemű szennyezőanyagok megkötése - kedvezők műszaki jellemzők - a biodiverzitás növelése - társadalmi, gazdasági szerep

25 FINOMPOR- MEGKÖTÉS 0,2-2 kg/homlokzat m 2

26 Légnemű anyagok 1,7 kg/m 2 O 2 termelés 2,4 kg/m 2 CO 2 megkötés + NO 2, SO 2

27 FELMELEGEDÉS CSÖKKENTÉSE Különböző felületek és anyagok nyári felmelegedése ( Fezer ) Különböző színű nyugati homlokzatok felületi hőmérséklete nyáron ( Künzel/Gertz )

28 Növény energiaforgalma (Kursche és mások alapján) 100 % napenergia 5-30 % fotoszintézis 5-30 % reflexió % hő 5-30 % fényáteresztés (szűrt fény) % párologtatás

29 0:00 3:00 6:00 9:00 12:00 15:00 18:00 21:00 23:59 2:59 5:59 8:59 11:59 14:59 17:59 20:59 23:59 2:58 5:58 8:58 11:58 14:58 17:58 20:58 23:58 Pataky, BME, Pyranométerek Háromrétegű referencia üveg: v=58,76 mm τ e =0,35 g=0,46 U g =0,6 W/m 2 K Külső pyrano-méter A1: pyrano-méter A2: pyrano-méter A3: pyrano-méter

30 Pataky, BME, 2016

31 DNY-i falak Stutgart Frauenhofer Institut,1987 Akira Hoyano, Tokyo Institute of Technology, 2003

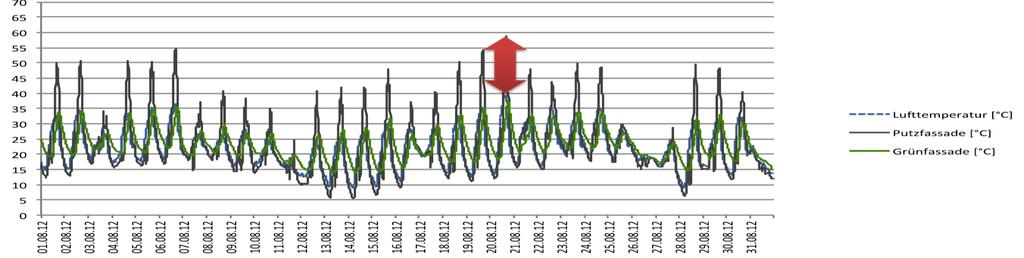

32 A fehér vakolt falhoz képest a zöldhomlokzat akár 20 C-kal is csökkentheti a felületi hőmérsékletet BOKU, 2012

környezetét 100-200 m 2 -nyi zöldfelület már érezhető

33 KÍSÉRLET: a növényzet a felvett víz 99 %-t párologtatta el, és csak 0,76 %-t hasznosított saját számára, ezzel hűtötte a környezetét m 2 -nyi zöldfelület már érezhető hűtőhatással rendelkezik, akár 3-4 C hőmérsékletkülönbség is kialakulhat BOKU 2012

34 fotoszintézis mozgó lamella árnyékolás hőcsillapítás hőmozgás csökkenés

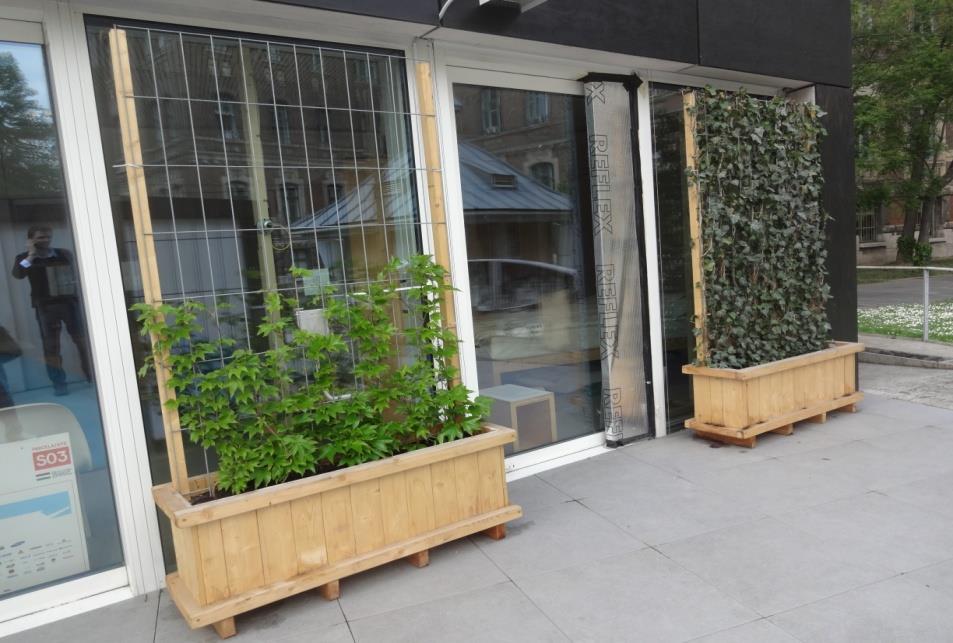

35 NÖVÉNYÁRNYÉKOLÓ TULAJDONSÁGAI Solar Decathlon versenyen eredményes BME ODOO projekt további hasznosításának vizsgálata

36 Kísérleti növényárnyékoló paraméterei g=(q direct +Q secondary )/Q TOT g üveg 0,33 g árnyékolóval 0,04 F c =g árnyékolóval /g üveg 0,12 ( F c =g árnyékolóval /0,8 0,05!)

37 légréteg hőszigetelő? elemi lamellás/szálas hőszigetelés éjszakai sugárzás árnyékolása

38 Lombhullatók téli hőnyereség

39 Szél elleni védelem

40 Csapadék elleni védelem - szél? - átszellőzés

41 HOSSZABB ÉLETTARTAM UV-sugárzás elleni védelem

42 Tartalomjegyzék 1. Bevezető 2. Városi klíma és zöldinfrastruktúra 3. Zöldhomlokzatok jelentősége 4. Zöldhomlokzatok megvalósítási lehetőségei 5. Zöldhomlokzatok alkotóelemei 6. Zöldhomlokzatok tervezése 7. Kivitelezés 8. Üzemeltetés 9. Megvalósult példák 10. Fogalmak 11. Irodalomjegyzék 12. Vonatkozó jogszabályok jegyzéke

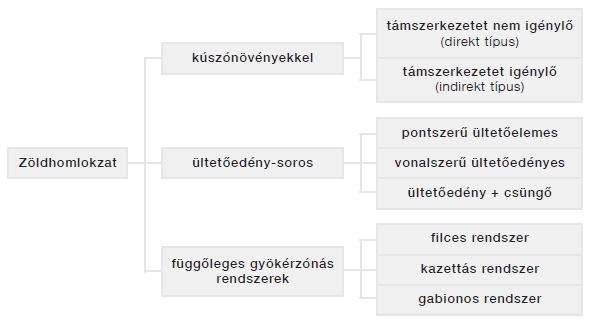

43 ZÖLDHOMLOKZATOK TÍPUSAI

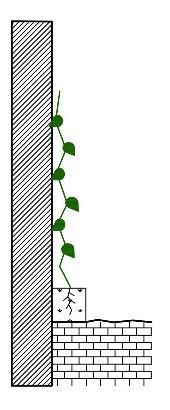

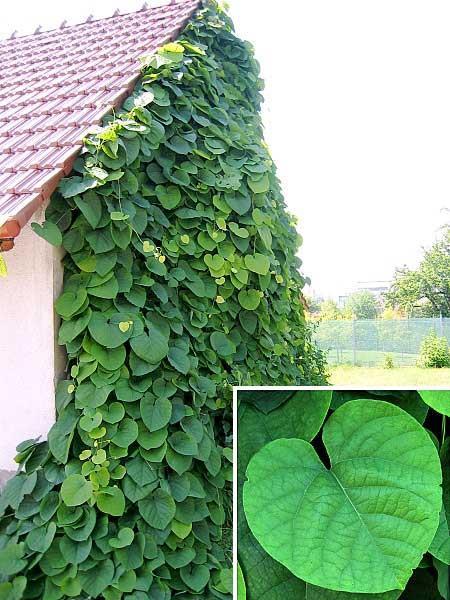

44 Direkt rendszer

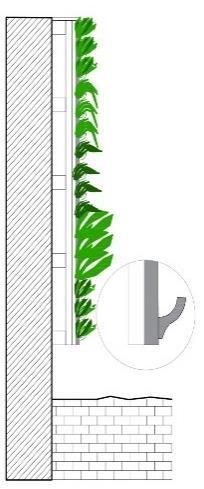

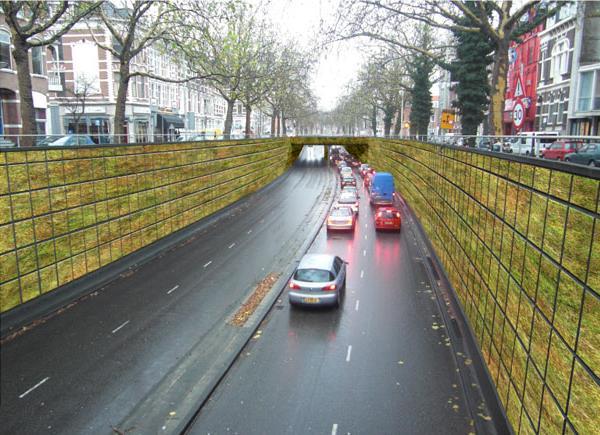

45 Filces rendszer hasítékos zsebes kiegészítő gyökérzónás

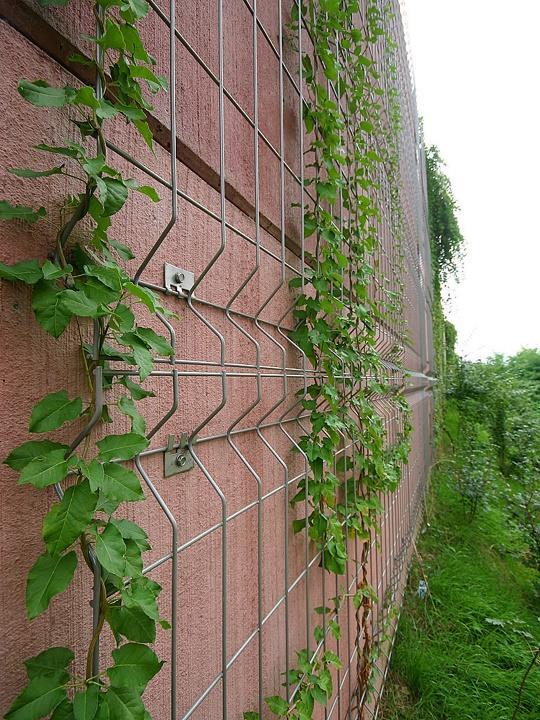

47 ELEMEK - Támszerkezetek - Ültetőkonténerek és rögzítésük - Ültetőközegek

49 ÉPÍTÉSZETI CÉLOK - védelem - díszítés - árnyékoló - homlokzatburkolat - külső térelhatárolás

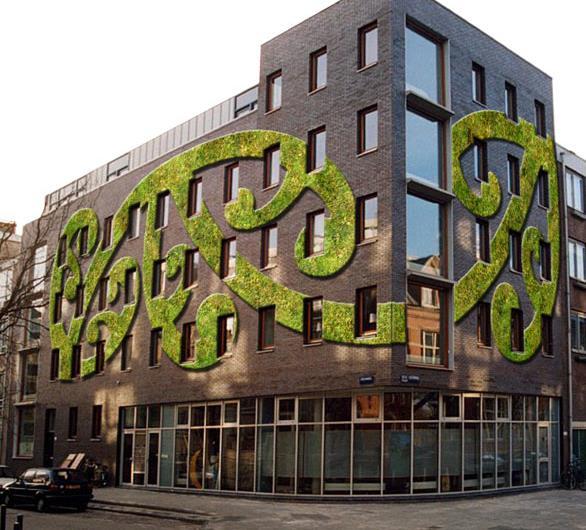

50 DÍSZÍTÉS

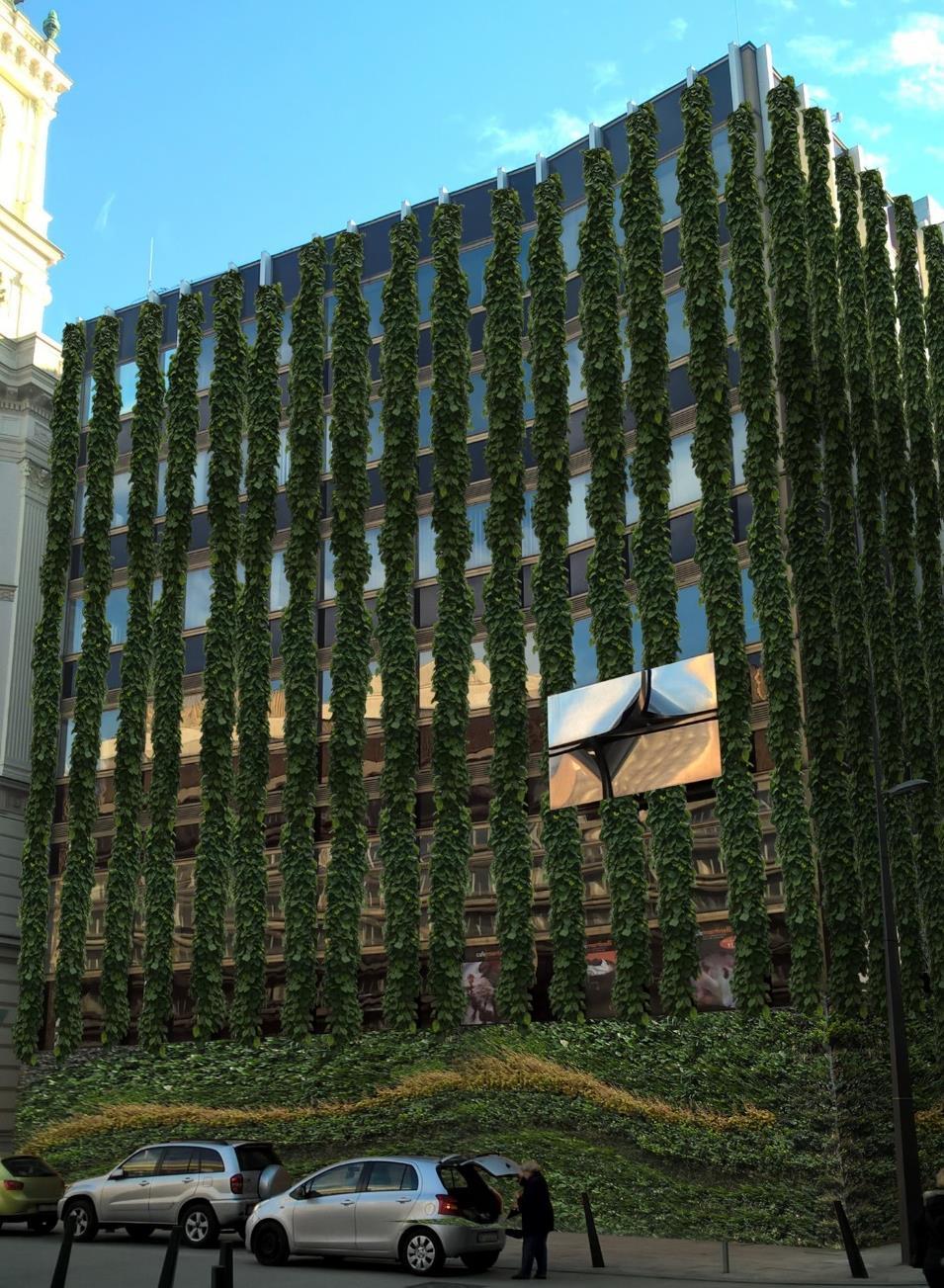

52 ÁRNYÉKOLÓ

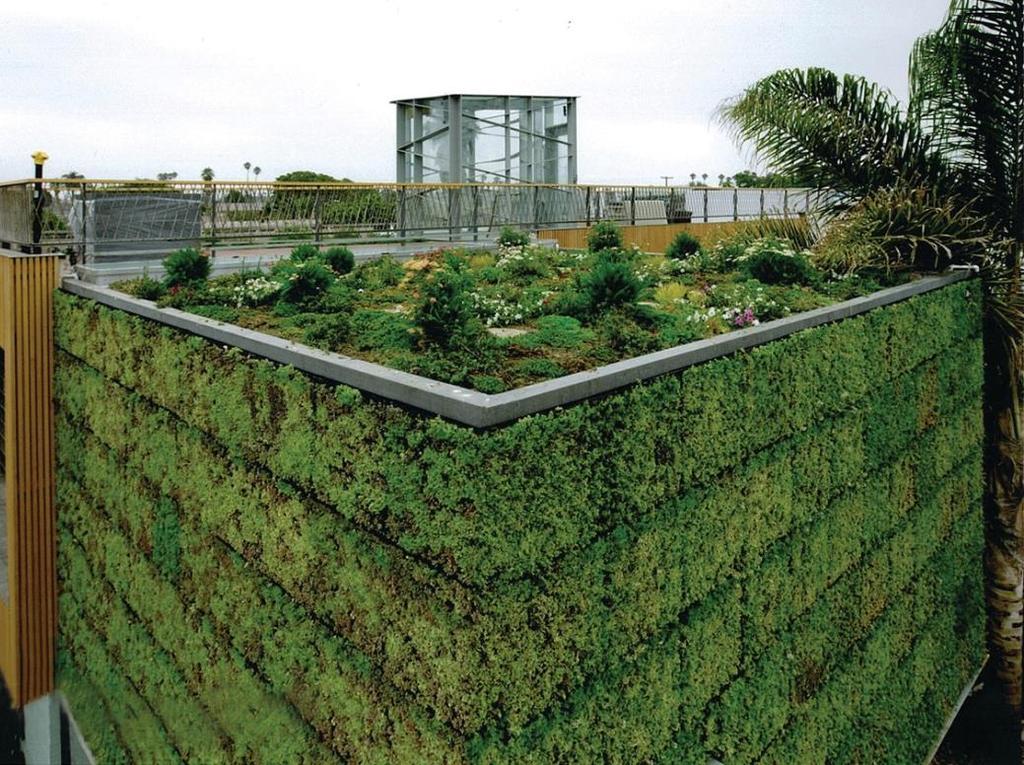

54 HOMLOKZATBURKOLAT ( kiselemes, pikkelyszerű )

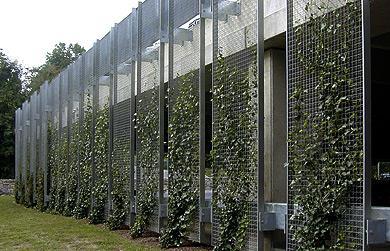

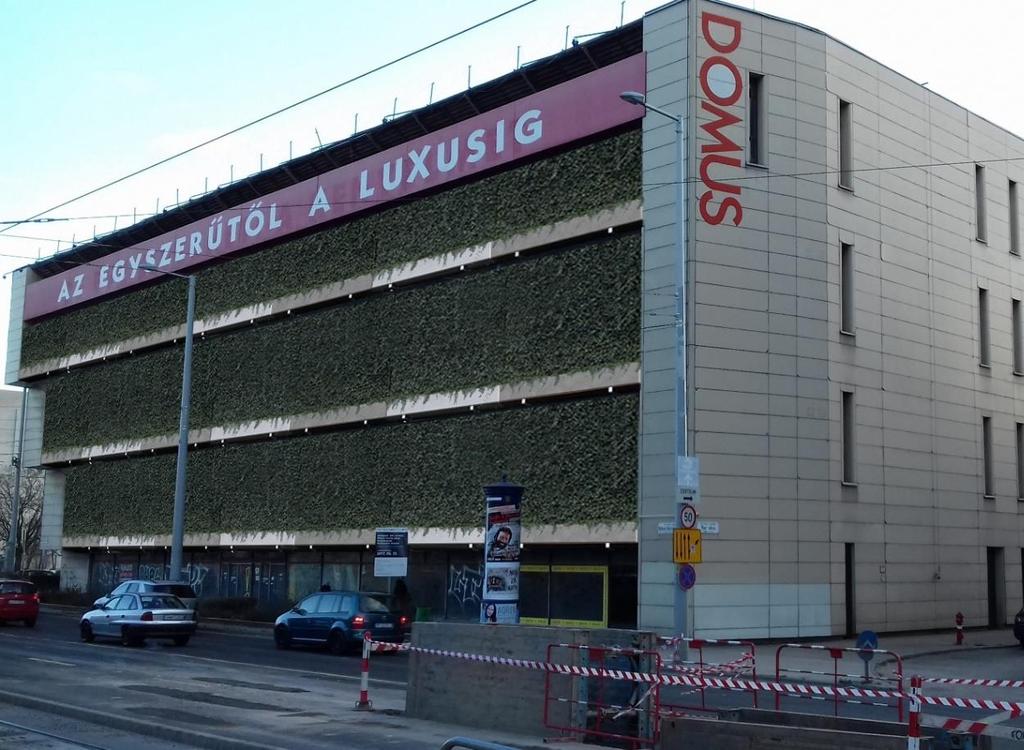

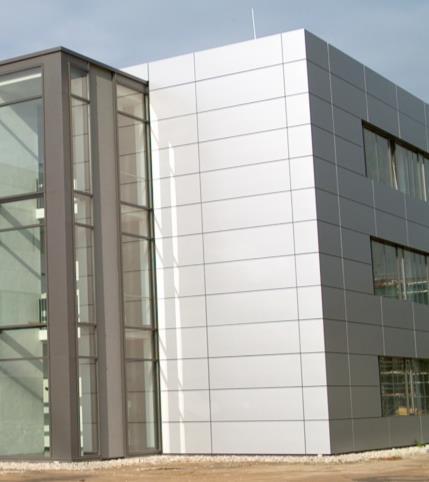

55 ( nagyelemes )

56 ÖNÁLLÓ KÜLSŐ TÉRELHATÁROLÓKÉNT

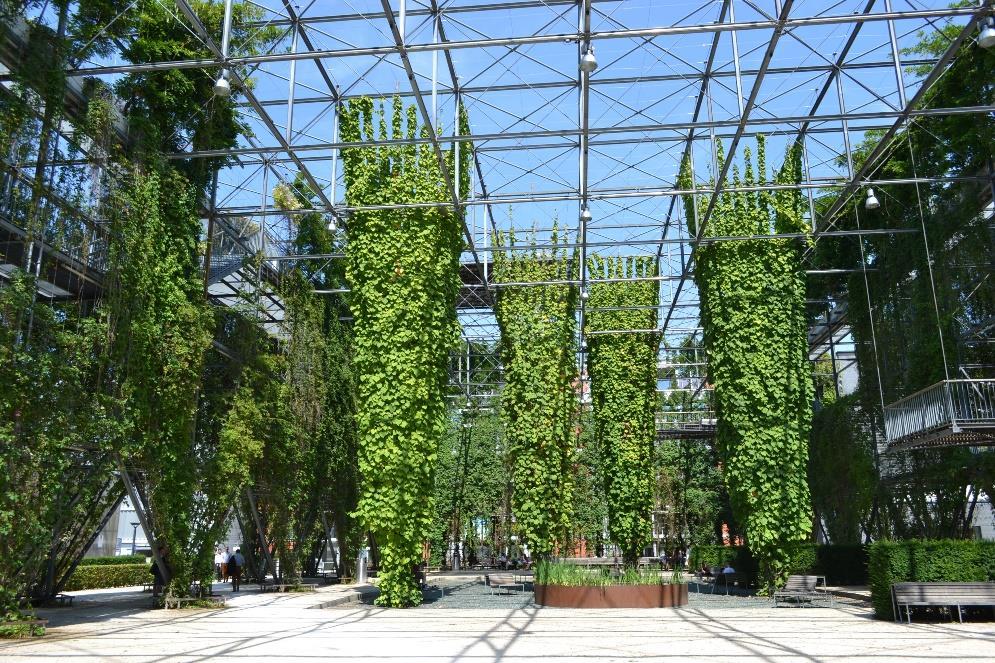

57 MFO Park, Zürich

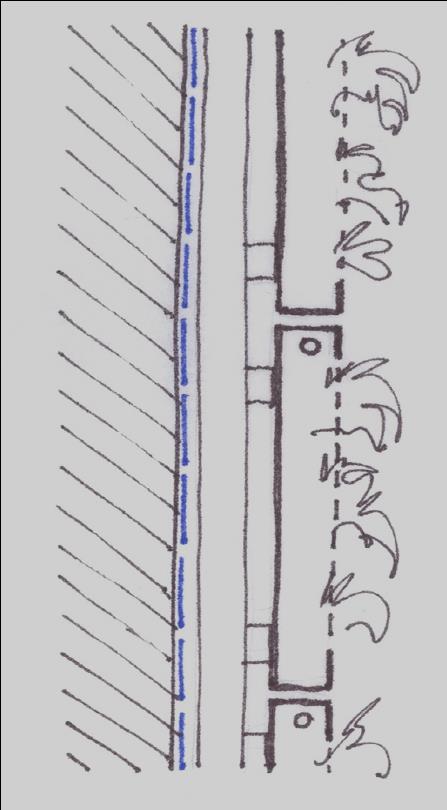

58 ZÖLDHOMLOKZATOK EGYHÉJÚ KÉTHÉJÚ Maghőszigetelt ( Átszellőztetett ) építészeti megfontolások statikai méretezés épületszerkezeti megfontolások épületfizikai méretezés növényélettani megfontolások +

59 Tartalomjegyzék 1. Bevezető 2. Városi klíma és zöldinfrastruktúra 3. Zöldhomlokzatok jelentősége 4. Zöldhomlokzatok megvalósítási lehetőségei 5. Zöldhomlokzatok alkotóelemei 6. Zöldhomlokzatok tervezése 7. Kivitelezés 8. Üzemeltetés 9. Megvalósult példák 10. Fogalmak 11. Irodalomjegyzék 12. Vonatkozó jogszabályok jegyzéke

64 KÖSZÖNÖM A FIGYELMET!
