1 Digitális üvegszálas érzékelő Első alkalommal alkalmazzák, egy digitális erősítőben a teljesítmény hangolás módszerét. Két nagy, távolról is könnyen leolvasható kijelző. Hét, a célnak megfelelő kijelzési formátum. Megbízható működés az OMRON APC- funkciónak köszönhetően. Különleges funkciók széles választéka a felhasználhatóság növelése érdekében. Kényelmes kezelhetőség, amit az E3X-DA-N száloptikás erősítő esetében már megszoktak. Környezetbarát kivitel. Módosított programozó konzol. A digitális száloptikás erősítők legújabb generációja, intelligens és könnyen beállítható kezelési koncepcióval Tulajdonságok Első alkalommal alkalmazzák, egy digitális erősítőben a teljesítmény hangolás módszerét. Egyszerű módusz beállítások. A nehézkes teljesítmény beállítást elhagyták, ennek köszönhetően nincs szükség arra, hogy válasszon az olyan teljesítmény módok között, mint az extrém hatótávolság, standard, vagy rövid hatótávolság. A -gomb egyszeri lenyomásával a teljesítmény hangolás úgy tolja el a teljesítmény szintet, hogy az aktuális érzékelési szint az ideális szintnek (2000 a digitális kijelzőn) feleljen meg. Régi módszer Nagy sebességű mód Rövid távolságú mód Beeső elégtelen közeli Új módszer Szabadalmazásra bejelentett Lenyomni Nincs teljesítmény mód Fel 5-szörös növekedéssel Normál mód Nagy távolságú mód közeli telített Fel 1/25 csökkentéssel Nagy távolságú mód marad telített A felhasználáshoz legmegfelelőbb módot a rendelkezésre álló teljesítmény módok közül kell kiválasztani. Az érzékelő rögtön használható, bármilyen beállítás nélkül. Ha az érzékelési szint túl magas, vagy túl alacsony, akkor a -gomb lenyomásával az optimális beállítás elérhető. 1

2 Az elégtelen, vagy a túlságosan magas fényérzékelési szint korrigálható. A teljesítmény hangolás határait kiterjesztették a lehető legnagyobbra, hogy az elégtelen, vagy túlságosan magas fényhatás által okozott problémák elkerülhetőek legyenek. Ha az adó és a vevő között túl kicsi a távolság, akkor az érzékelési szint túl magas (pl es fényérzékelési szint), mely lehetetlenné teszi a további érzékelést. Ebben az esetben az adó kimeneti teljesítményét a standard érték 4 %-ig lehet csökkenteni, hogy lehetővé váljék a kis távolságokról történő megbízható érzékelés. Lenyomni Munkadarab nélkül Áttetsző munkadarab, nem változtaható. váltása. Munkadarabbal Érzékelés nem lehetséges. Érzékelés lehetséges. A különféle érzékelők közötti eltérések kiküszöbölhetőek. Az érzékelők által egyedileg másképp mért érzékelési szinekt miatt, eddig a küszobérték szintjét minden egyes érzékelő számára külön kellett beállítani. A teljesítményszint hangolás segítségével, az adók teljesítményét olyan pontossággal lehet beállítani, hogy a berendezés összes érzékelőjét azonos küszöbértékre lehet állítani. Ennek köszönhetően a karbantartási munkák is leegyszerűsödnek, mert a mért értékek eltérései könnyebben felismerhetővé váltak. Régi módszer Új módszer Lenyomni Hiányzó tabletták érzékelése Az érzékelési szint digitális értéke - az egyedi különbség miatt - érzékelőként eltérő, ezért a küszöbérték szintjét egyedileg kell beállítani. Az összes erősítőt azonos fényérzékelési szintre állítják, úgy hogy az összes szenzor számára ugyanaz a küszöbérték állítható be. Két nagy, könnyen leolvasható kijelző: Távolról is könnyen leolvasható Nagy és könnyen leolvasható kijelzők - a kis ház ellenére. Nagy, jól látható kijelző (mint a korábbi modelleknél) RUN mód Két digitális kijelző teszi lehetővé, az egyszerűbb és megbízhatóbb beállításokat. Így például, a küszöbérték szint megváltoztatása közben az érzékelési szint is látható marad, illetve beállítás közben egyszerre látható a paraméter megnevezése és értéke. Az iparban használt legnagyobb karakterek Teljesítmény hangolás működésbeállító hozzáadva a beállítás státus jelzéséhez. Funkció Beállítás SET mód A paraméter értékek sorszámmal is el vannak látva. A paraméterek értéke fel és le állítható. 2 Digitális üvegszálas érzékelő

3 Megbízható működés az OMRON APC- funkciónak köszönhetően Az új fejlesztésű 4 alkatrészből álló LED-nek és egy integrált APC kapcsolásnak (automatikus teljesítmény szabályozás) köszönhetően Omron a maximumot kínálja a hosszú élettartam és a megbízható működés területén. Az egeyedülálló APC kapcsolásunk mellett, mely már az E3X-DA-N szériájú erősítőkben kompenzálta a LED öregedésnek köszönhető működési hiányosságokat, az széria egy 4 alkatrészből álló LED-et használ, hogy a fénysugárzó alkatrész öregedés miatti elhasználódását kiküszöbölje. Régi módszer 3-elemből álló LED és APC APC áramkör nélkül Maximális stabilitás Új módszer 4-elemből álló LED és APC Megbízható működés APC áramkör nélkül A szennyeződések és hőmérsékletingadozások hatásainak kompenzálása az "Élfigyelés üzemmód" segítségével (Speciális típusok) Ez az üzemmód egy speciális Omron algoritmust használ, mely kiküszöböli a kisebb, szennyeződések, vagy hőmérséklet ingadozás által okozott érzékelési szint eltéréseit, és az érzékelési folyamatba az érzékelési szintnek csak a munkadarab által okozott változásai kerüljenek be. Idő Idő Az érzékelési szint kisebb eltérései stabilan és pontosan felismerhetők, így többé nem szükséges ezeket időigényes kézi átállítással korrigálni. A két kimenetes erősítők esetében, normál üzemmódban a 2-es kimenet riasztó kimenetként használható, melynek bekapcsolását nem a munkadarab idézi elő, hanem az érzékelési szintnek szennyeződés, vagy egyéb okok által kiváltott változásai. Normál üzemmód (összehasonlítás a küszöbértékkel) Az érzékelési szint változásainak megítélése, a küszöbértékkel történő összehasonlítással. Szabadalmazásra bejelentett Differenciál működésmód Az érzékelési szint változásainak megítélése, az érzékelési szint csúszó középértékével történő összehasonlítással Jelölések érzékelése poros környezetben (abszolút érték) Riasztó kimenet Csomók érzékelése fonalban Hibás működés az érzékelési szint változása következtében Idő Az érzékelési szintet a szennyeződések, a hőmérséklet ingadozása, vagy egyéb környezeti tényezők befolyásolhatják. Hibás működés Riasztó kimenet küszöbérték Az érzékelési szint változása (abszolút érték) Idő Az élfigyelés funkció lehetőséget ad kismértékű eltérések érzékelésére, kiküszöbölve a zavaró tényezők által okozott hibás működéseket. Megbízhatóan ismeri fel a legkisebb különbségeket is. 3

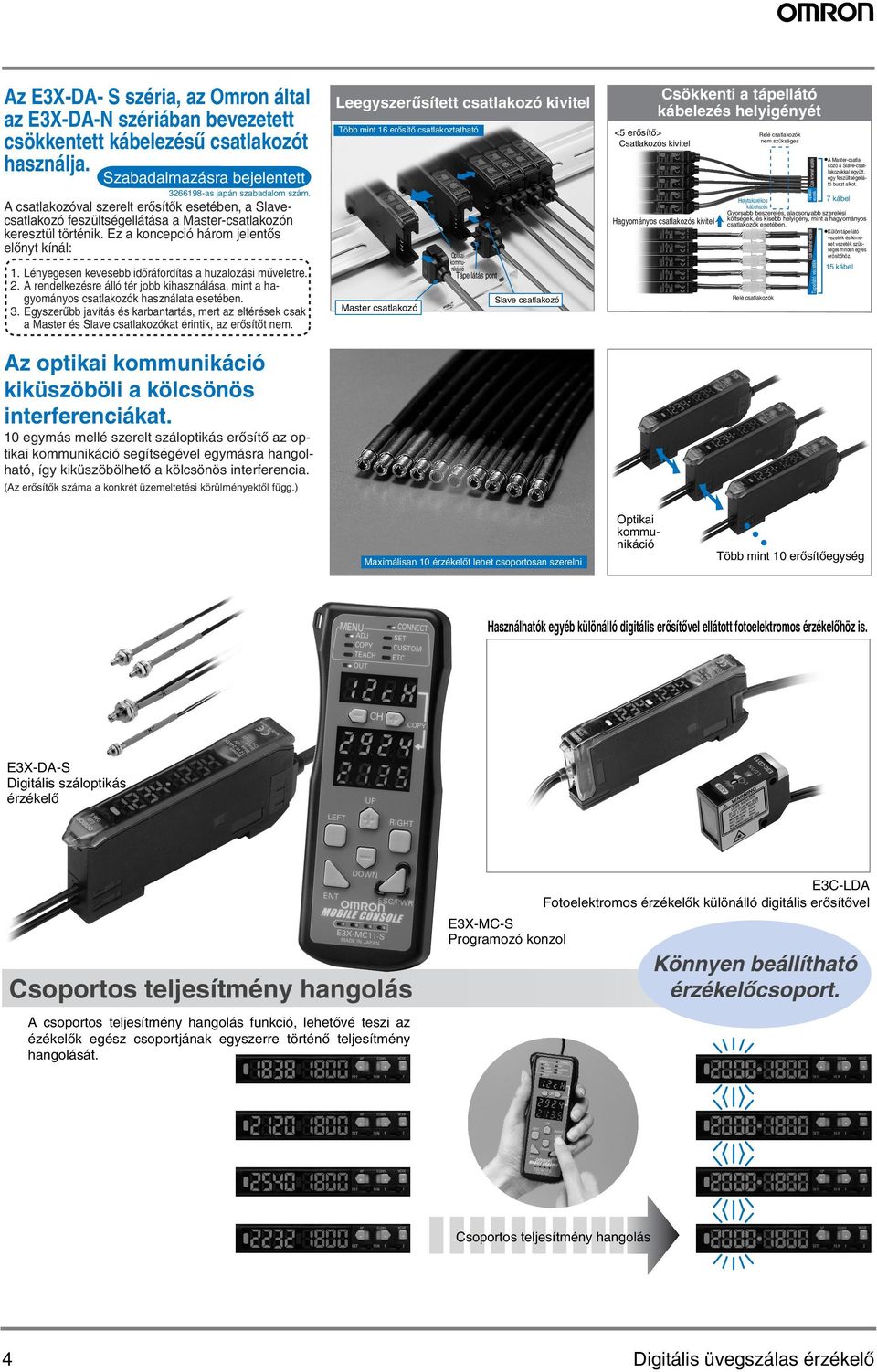

4 Az E3X-DA- S széria, az Omron által az E3X-DA-N szériában bevezetett csökkentett kábelezésű csatlakozót használja. Szabadalmazásra bejelentett as japán szabadalom szám. A csatlakozóval szerelt erősítők esetében, a Slavecsatlakozó feszültségellátása a Master-csatlakozón keresztül történik. Ez a koncepció három jelentős előnyt kínál: Leegyszerűsített csatlakozó kivitel Több mint 16 erősítő csatlakoztatható 1. Lényegesen kevesebb időráfordítás a huzalozási műveletre. 2. A rendelkezésre álló tér jobb kihasználása, mint a hagyományos csatlakozók használata esetében. 3. Egyszerűbb javítás és karbantartás, mert az eltérések csak Master csatlakozó a Master és Slave csatlakozókat érintik, az erősítőt nem. Optikai kommunikáció Tápellátás pont Slave csatlakozó <5 erősítő> Csatlakozós kivitel Csökkenti a tápellátó kábelezés helyigényét Hagyományos csatlakozós kivitel Helytakarékos Relé csatlakozók Relé csatlakozók nem szükséges 7 kábel kábelezés Gyorsabb beszerelés, alacsonyabb szerelési költségek, és kisebb helyigény, mint a hagyományos csatlakozók esetében. Csak kimenet vezeték Tápellátó vezeték Csak kimenet vezeték Tápellátó vezeték A Master-csatlakozó a Slave-csatlakozókkal együtt, egy feszültségellátó buszt alkot. Külön tápellátó vezeték és kimenet vezeték szükséges minden egyes erősítőhöz. 15 kábel Az optikai kommunikáció kiküszöböli a kölcsönös interferenciákat. 10 egymás mellé szerelt száloptikás erősítő az optikai kommunikáció segítségével egymásra hangolható, így kiküszöbölhető a kölcsönös interferencia. (Az erősítők száma a konkrét üzemeltetési körülményektől függ.) Maximálisan 10 érzékelőt lehet csoportosan szerelni Optikai kommunikáció Több mint 10 erősítőegység Használhatók egyéb különálló digitális erősítővel ellátott fotoelektromos érzékelőhöz is. Digitális száloptikás érzékelő Csoportos teljesítmény hangolás A csoportos teljesítmény hangolás funkció, lehetővé teszi az ézékelők egész csoportjának egyszerre történő teljesítmény hangolását. E3C-LDA Fotoelektromos érzékelők különálló digitális erősítővel E3X-MC-S Programozó konzol Könnyen beállítható érzékelőcsoport. Csoportos teljesítmény hangolás 4 Digitális üvegszálas érzékelő

5 A programozó konzol minden megszokott előnye rendelkezésre áll. Új, több funkcióval ellátott száloptikás érzékelő és programozó konzol. A beállítás, a tanító programozás és az érzékenység beállítás elvégezhető az optikai szál fejénél. A programozó konzol lehetővé teszi a beállítások, és a tanító programozás a helyszínen, az optikai szál fejénél történő programozását. Komplex beállításokat csak a munkadarab helyzetének folyamatos megfigyelése mellett lehet elvégezni. 5 csatorna 4 csatorna 3 csatorna 2 csatorna 1 csatorna Egy csoport összes erősítőinek szimultán tanító programozása. Csoportos tanító programozás Az általánosan használt száloptikás erősítők esetében, minden egyes erősítőn külön végzett munkaigényes tanító programozást, most a programozó konzol segítségével, egy csoport miden egyes tagján szimultán lehet elvégezni. Beállítások átmásolása más csoportokba. A csoport összes beállítását lemásolja. A gép Az erősítőcsoport beállításait át lehet másolni egy másik gép erősítő csoportjára. (A beállítások átmásolhatók az adattárolókba is). B gép Csúcsteljesítményű termékek, különös tekintettel a környezetvédelemre. Az ólomtartalmú anyagok használatától teljes mértékben eltekintettek. Ez a száloptikás érzékelő osztályának első olyan terméke, melyet környezetbarát, ólommentes forrasztó anyaggal gyártottak. Első ilyen szenzor a piacon Ólommentes! Ólom Ez a szimbólum azokat a termékeket jelöli, melyek megfelelnek az OMRON által támasztott környezetvédelmi követelményeknek. 5

6 Rendelési információ Erősítőegységek Erősítőegységek kábellel Csatlakozós típusok Típus Kép Funkciók Erősítőegység csatlakozói (külön rendelhető) Erősítőegységek és csatlakoztató kábelek összekapcsolása Az erősítő egységeket és a csatlakoztató kábeleket külön kell megrendelni. Az alábbi táblázatban a megrendelésre vonatkozó adatokat találja. A megfelelő csatlakozó kábelek (külön Erősítőegység rendelhető) Modell NPN-kimenet PNP-kimenet Master csatlakozó Slave csatlakozó Amikor 5 erősítőegységet használnak NPN-kimenet Modell PNP-kimenet Standard modellek --- E3X-DA11-S E3X-DA41-S Jelölésérzékelők Többfunkciós kivitelek Zöld LED --- E3X-DAG11-S E3X-DAG41-S Kék LED --- E3X-DAB11-S E3X-DAB41-S Két kimenetű típusok Külső bemenetes típusok Területkimenet, öndiagnosztika, differenciál működés Távbeállítási lehetőség, számláló, differenciál működés Típus Kép Funkciók E3X-DA11TW-S E3X-DA11RM-S NPN-kimenet Modell E3X-DA41TW-S E3X-DA41RM-S PNP-kimenet Standard modellek --- E3X-DA6-S E3X-DA8-S Jelölésérzékelők Többfunkciós kivitelek Zöld LED --- E3X-DAG6-S E3X-DAG8-S Kék LED --- E3X-DAB6-S E3X-DAB8-S Két kimenetű típusok Külső bemenetes típusok Területkimenet, öndiagnosztika, differenciál működés Távbeállítási lehetőség, számláló, differenciál működés Típus Kép Kábelhossz Vezetékek száma Modell Master csatlakozó Slave csatlakozó Standard modellek Jelölésérzékelők Speciális típusok E3X-DA6-S E3X-DA8-S E3X-DAG6-S E3X-DAG8-S + E3X-DAB6-S E3X-DAB8-S 2 m E3X-CN11 (3-vezeték) E3X-DA6TW-S E3X-DA8TW-S E3X-CN21 E3X-DA6RM-S E3X-DA8RM-S (4-vezeték) Erősítőegységek (5 egység) + 1 Master csatlakozó + 4 Slave csatlakozó 3 E3X-CN11 4 E3X-CN21 1 E3X-CN12 2 E3X-CN22 E3X-CN12 (1-vezeték) E3X-CN22 (2-vezeték) E3X-DA6TW-S E3X-DA6RM-S E3X-DA8TW-S E3X-DA8RM-S 6 Digitális üvegszálas érzékelő

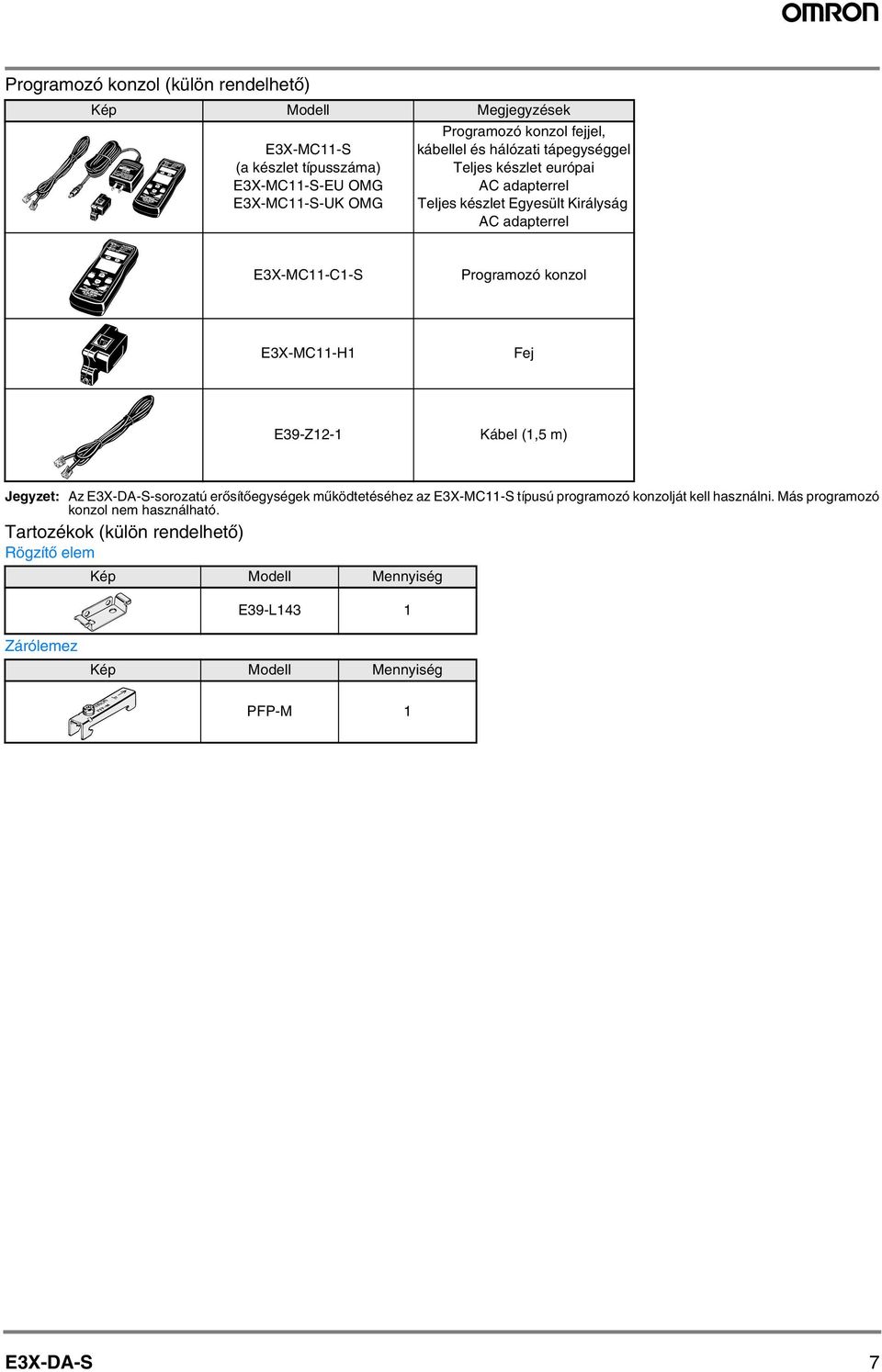

7 Programozó konzol (külön rendelhető) Kép Modell Megjegyzések E3X-MC11-S (a készlet típusszáma) E3X-MC11-S-EU OMG E3X-MC11-S-UK OMG Programozó konzol fejjel, kábellel és hálózati tápegységgel Teljes készlet európai AC adapterrel Teljes készlet Egyesült Királyság AC adapterrel E3X-MC11-C1-S Programozó konzol E3X-MC11-H1 Fej E39-Z12-1 Kábel (1,5 m) Jegyzet: Az -sorozatú erősítőegységek működtetéséhez az E3X-MC11-S típusú programozó konzolját kell használni. Más programozó konzol nem használható. Tartozékok (külön rendelhető) Rögzítő elem Kép Modell Mennyiség E39-L143 1 Zárólemez Kép Modell Mennyiség PFP-M 1 7

8 Muszaki adatok Jellemzők Száloptikás erősítőegységek Száloptikás erősítőegységek kábellel Megszólalási idő Funkciók Típus Standard modellek Jelölésérzékelők Többfunkciós, két kimenetes modellek Többfunkciós, külső bemenetes típusok Modell NPN-kimenet E3X-DA11-S E3X-DAG11-S E3X-DAB11-S E3X-DA11TW-S E3X-DA11RM-S Típus PNP-kimenet E3X-DA41-S E3X-DAG41-S E3X-DAB41-S E3X-DA41TW-S E3X-DA41RM-S Fényforrás (hullámhossz) Vörös-LED (650 nm) Zöld-LED (525 nm) Kék-LED (470 nm) Vörös-LED (650 nm) Tápfeszültség VDC ±10%, feszültségingadozás (p-p) legfeljebb 10% Teljesítményfelvétel Vezérlő kimenet Áramkör védelem Nagy sebességű mód Normál mód NPN PNP Nagy felbontású mód Érzékenység beállítás Teljesítmény hangolás 960 mw max. (áramfelvétel: 40 ma max. 24 VDC tápfeszültségnél) Élfigyelés --- Időzítő funkció Automata teljesítmény vezérlés funkció (APC) Nullázó funkció Gyári beállítások visszaállítása funkciók Kölcsönös interferencia kiküszöbölése 1,080 mw max. (áramfelvétel: 45 ma max. 24 VDC tápfeszültségnél) tápfeszültség: 26,4 VDC; NPN/PNP nyitott kollektor; terhelés áram: legfeljebb 50 ma, maradék feszültség: legfeljebb 1 V Védelem a tápfeszültség fordított bekötése és a kimenet rövidre zárása ellen 48 µs, be- és 50 µs kikapcsolás 80 µs, be- és 53 µs, be- és kikapcsolás 55 µs kikapcsolás 1 ms, be- és kikapcsolás 4 ms, be- és kikapcsolás Tanító, vagy kézi eljárás A kibocsátott fény teljesítményének digitális szabályozása 48 µs, be- és 50 µs kikapcsolás *1 53 µs, be- és 55 µs kikapcsolás *1 Átkapcsolható működésmód: felfutó, felés lefutó élfigyelés Felfutó élfigyelés 250 µs, 500 µs, 1 ms, 10 ms, or 100 ms (beállítható). Fel- és lefutó élfigyelés 500 µs, 1 ms, 2 ms, 20 ms, vagy 200 ms (beállítható). Kikapcsolás késleltetés, bekapcsolás késleltetés, vagy tűimpulzus 1 ms-től 5 s-ig (1-től 20 ms-ig 1-ms lépésekben, 20-tól 200 ms-ig 10-ms lépésekben, 200 ms-tól 1 s-ig, 100-ms lépésekben, és 1-től 5 s-ig 1 s lépésekben) Az áramfelvétel nagy sebességű szabályozása A kijelző nullázható egy aktuális értéknél (az eszköz képes negatív értékeket kijelezni). Számláló --- A gyárilag beállított paraméterértékek a készülékbe visszaállíthatók. *2, *3 Maximálisan 10 erősítő számára Fel- és lefelé számláló üzemmódok között. I/O-beállítások --- Kimenet működésmódja (választható: 2 csatorna kimenete, tartománykimenet vagy öndiagnosztika.) Külső bemenet működésmódja (választható: tanítás, teljesítményhangolás, nullázás törlése, lézer kikapcsolása vagy a számláló nullázása) 8 Digitális üvegszálas érzékelő

9 Kijelző Digitális kijelző Kijelző orientáció Optikai zavar védelem (vevő oldalon) Környezeti hőmérséklet Környezeti páratartalom Szigetelési ellenállás Átütési szilárdság Rezgésállóság (rongálódás) Ütésállóság (rongálódás) Védelmi osztály Bekötés Típus Tömeg (csomagolással együtt) Ház Anyagok Ház Tartozékok Standard modellek Jelölésérzékelők, teljesítményhangolás jelző 1-es csatorna működésjelző, 2-es csatorna működésjelző A következők közül választhat: + komparálási szint, érzékelési szint százalékos értéke a komparálási szinthez képest + komparálási szint, eseményt kiváltó fény felső értéke + eseményt nem kiváltó fény alsó értéke, eseményt kiváltó legkisebb fény felső értéke + eseményt nem kiváltó legnagyobb fény alsó értéke, oszlop diagrammos kijelzés, érzékelési szint + csúcsérték tartása, érzékelési szint + csatorna kijelzése Lehetséges a normális/fordított kijelző beállítás. Zavaró fényforrás: legfeljebb lux Napfény: legfeljebb lux. Működési:1 2 erősítő egy csoportban: 25 C -tól 55 C-ig 3 10 erősítő egy csoportban: 25 C -tól 50 C-ig erősítő egy csoportban: 25 C-tól 45 C-ig (jegesedés vagy lecsapódás nélkül) Tárolás 30 C-tól 70 C-ig (jegesedés vagy lecsapódás nélkül) Működési és tárolási: 35% 85% (lecsapódás nélkül) 20 MΩ min. (500 VDC esetén) VAC, 50/60 Hz, 1 percig, teljesítményhangolás jelző Választhat a bal oldalon felsorolt kijelzési módok, illetve a számláló kijelzése között Hz 1,5 mm kétszeres amplitúdó esetén, 2 órán át X, Y és Z irányból 500 m/s 2 (kb. l00g) 3 alkalommal az X, Y és Z tengely irányából IEC IP50 (a mellékelt védőburkolattal) Beöntött kábel Körülbelül 100 g polibutilén-tereftál (PBT) polikarbonát (PC) Kezelési útmutató Többfunkciós, két kimenetes modellek Többfunkciós, külső bemenetes típusok Modell NPN-kimenet E3X-DA11-S E3X-DAG11-S E3X-DAB11-S E3X-DA11TW-S E3X-DA11RM-S Típus PNP-kimenet E3X-DA41-S E3X-DAG41-S E3X-DAB41-S E3X-DA41TW-S E3X-DA41RM-S *1. Amikor a számláló aktív: 80 µs, működés és alaphelyzetbe állás *2. A nagy sebességű mód választásakor a kommunikáció tiltott, és nem működik a kölcsönös interferencia kiküszöbölés, valamint a programozó konzol kommunikációja sem. *3. Az aktivált teljesítmény hangolás esetében, a kölcsönös interferencia kiküszöbölés maximálisan 6 erősítőegység használata esetén működik. 9

10 Csatlakozós típusú erősítőegységek (a kábel kivitelezésektől eltérő műszaki adatok) Erősítőegység csatlakozó Típus E3X-CN11/21/22 E3X-CN12 Névleges áram 2,5 A Névleges feszültség 50 V Átmeneti ellenállás 20 mω max. (20 mvdc max., 100 ma max.) (Átmeneti ellenállás az erősítőegység és a csatlakozó kábel, valamint a csatlakozó kábelek között. A kábelellenállás figyelmen kívül hagyásával.) Programozó konzol Típus Standard modellek Jelölésérzékelők Többfunkciós, két kimenetes típusok Többfunkciós, külső bemenetes típusok Modell NPN-kimenet E3X-DA6-S E3X-DAG6-S E3X-DAB6-S E3X-DA6TW-S E3X-DA6RM-S Típus PNP-kimenet E3X-DA8-S E3X-DAG8-S E3X-DAB8-S E3X-DA8TW-S E3X-DA8RM-S Bekötés Standard csatlakozó Tömeg (csomagolással együtt) Körülbelül 55 g Vezetékek száma (rongálódás) max 50 (Átmeneti ellenállás az erősítőegység és a csatlakozó kábel, valamint a csatlakozó kábelek között.) Anyagok Csatlakozó polibutilén-tereftál (PBT) tokozás Érintkezők foszforbronz/nikkel aranyozott Tömeg (csomagolással Körülbelül 55 g együtt) Típus Tápfeszültség Bekötés Tömeg (csomagolással együtt) E3X-MC11-S Feltöltés tölthető adapterrel Bekötés adapteren keresztül Körülbelül 580 g (csak a konzol: 120 g) További részletek az együtt szállított, mobil konzol Működési Útmutatóban találhatók. Körülbelül 25 g 10 Digitális üvegszálas érzékelő

11 áramkörök NPN-kimenet Modell Idődiagram Működésmód Működésmód áramkör Nincs érzékelési szint E3X-DA11-S E3X-DA6-S E3X-DAG11-S E3X-DAG6-S E3X-DAB11-S E3X-DAB6-S FÉNYRE- (L/ON) FÉNYRE- (D/ON) (Relé) Meghúzás Ejtés Nincs érzékelési szint (relé) Meghúzás Ejtés (Barna és fekete között) (Barna és fekete között) Fényre Fényre Kijelző Teljesítmény hangolás jelző Fotoelektromos érzékelő főáramkör Barna Fekete Vezérlő kimenet Kék 12 től 24 VDC E3X-DA11TW-S E3X-DA6TW-S FÉNYRE- (L/ON) FÉNYRE- (D/ON) CH1/ CH2 Nincs érzékelési szint (relé) (relé) Meghúzás Ejtés CH1/ CH2 Nincs érzékelési szint Meghúzás Ejtés (Barna és fekete között) (Barna és fekete között) Fényre Fényre Fotoelektromos érzékelő főáramkör Kijelző ch 1 ch 2 Barna Fekete Szabályozó kimenet 1 narancssárga Kimenet 2 Kék 12 től 24 VDC E3X-DA11RM-S E3X-DA6RM-S FÉNYRE- (L/ON) FÉNYRE- (D/ON) Nincs érzékelési szint (relé) Meghúzás Ejtés Nincs érzékelési szint (relé) Meghúzás Ejtés (Barna és fekete között) (Barna és fekete között) Fényre Fényre Jegyzet: 1. Az E3X-DA@TW-S kétkimenetes típusok lehetővé teszik a két kimenet kapcsolási pontjai közötti területen található tárgyak érzékelését: FÉNYRE-: A kimenet aktív amikor az érzékelési szint a két kapcsolási pont között található. FÉNYRE-: A kimenet aktív amikor az érzékelési szint a két kapcsolási ponton kívül található. 2. Idődiagramm időzített működésmód esetén (T: beállított késleltetés) Bekapcsolás késleletetés Kikapcsolás késleletetés Nincs érzékelési szint L-on (fényre be) D-ON (fényre ki) T T Nincs érzékelési szint L-on (fényre be) D-ON (fényre ki) T T Kijelző Tűimpulzus Nincs érzékelési szint L-on (fényre be) D-ON (fényre ki) T Fotoelektromos érzékelő főáramkör Teljesítmény hangolás jelző T Barna Fekete Kék Vezérlő kimenet narancssárga Külső bemenet 12 től 24 VDC 11

12 PNP-kimenet Modell Működésmód Idődiagram állapota áramkör Nincs érzékelési szint E3X-DA41-S E3X-DA8-S E3X-DAG11-S E3X-DAG8-S E3X-DAB11-S E3X-DAB8-S FÉNYRE- (L/ON) FÉNYRE- (D/ON) (relé) Meghúzás Ejtés Nincs érzékelési szint (relé) Meghúzás Ejtés (Barna és fekete között) (Barna és fekete között) Fényre Fényre Vezérlőkimenet Kijelző Teljesítmény hangolás jelző Barna Fekete Kék Fotoelektromos érzékelő főáramkör 12 től 24 VDC E3X-DA41TW-S E3X-DA8TW-S FÉNYRE- (L/ON) FÉNYRE- (D/ON) CH1/ CH2 Nincs érzékelési szint (relé) Meghúzás Ejtés CH1/ CH2 Nincs érzékelési szint (relé) Meghúzás Ejtés (Barna és fekete között) (Kék és fekete között) Fényre Fényre narancssárgnet Kime- 2 Kijelző ch 1 ch 2 Barna Fekete Kék Szabályozó kimenet 1 Fotoelektromos érzékelő főáramkör 12 től 24 VDC Nincs érzékelési szint E3X-DA41RM-S E3X-DA8RM-S FÉNYRE- (L/ON) FÉNYRE- (D/ON) (relé) Meghúzás Ejtés Nincs érzékelési szint (relé) Meghúzás Ejtés (Kék és fekete között) (Kék és ekete között) Fényre Fényre Fotoelektromos érzékelő főáramkör Kijelző Teljesítmény hangolás jelző Barna Fekete Külső bemenet Vezérlő kimenet narancssárga Kék 12 től 24 VDC Jegyzet: 1. Az E3X-DA@TW-S kétkimenetes típusok lehetővé teszik a két kimenet kapcsolási pontjai közötti területen található tárgyak észlelését: FÉNYRE-: A kimenet aktív amikor az érzékelési szint a két kapcsolási pont között található. FÉNYRE-: A kimenet aktív amikor az érzékelési szint a két kapcsolási ponton kívül található. 2. Idődiagramm, időzített működésmód esetén (T: beállított késleltetés) Bekapcsolás késleletetés Kikapcsolás késleletetés Nincs érzékelési szint L-on (fényre be) D-ON (fényre ki) T T Nincs érzékelési szint L-on (fényre be) D-ON (fényre ki) T T szint L-on (fényre be) D-ON (fényre ki) Tűimpulzus Nincs érzékelési T T 12 Digitális üvegszálas érzékelő

13 Megnevezés Száloptikás erősítőegységek Fő kijelző (piros), működés, stb. Rögzítő gomb Száloptika rögzítése. Mellék-kijelző (zöld) Fényintenzitás, működés beállítások, stb. Működtető gombok, működés beállítások Fő kijelző (piros), működés, stb. Rögzítő gomb Száloptika rögzítése. Mellék-kijelző (zöld) Fényintenzitás, működés beállítások, stb. Működtető gombok, működés beállítások amikor kimenet amikor kimenet Teljesítmény hangolás működésbeállító : Teljesítmény hangolás SET-módban. Működésmód Használja a SET vagy RUN móduszt. Működésmód A fény, fény üzemmódok közötti átváltáshoz használható. a 1 csatorna számára amikor kimenet amikor kimenet a 2 csatorna számára amikor kimenet amikor kimenet Csatorna választó Az 1 és 2 csatorna közötti átváltáshoz használható. Kapcsolási viszony Használja a SET vagy RUN módot. Hangolási módszerek 1. A kapcsolási műveletek beállítása A kapcsolási műveletek beállítását, a választókapcsoló segítségével, ill. a SET módban (kétkimenetes típusok) lehet végezni. Működésmód Fényre L ON Fényre D ON Beállítás * E3X-DA@TW-S: A kapcsolási műveletek beállítását, SET módban lehet végezni. Lásd a Oldal A száloptikás erősítő működésének beállítása (SET üzemmód). * E3X-DA@TW-S: Állítsa a csatorna választó kapcsolót bármely változtatás előtt, a kívánt csatorna beállításaira. Ez igaz az összes hangolás és beállítás esetében. 2. Teljesítmény hangolás (RUN mód) Az aktuális érzékelési szintet a teljesítmény hangolás célértékhez közeli értékre lehet állítani (standard érték 2.000). * Állítsa a beállítási módot a PTUN (teljesítmény hangolás) állásra. A gyári beállítás PTUN. Lásd a Oldal A száloptikás erősítő működésének beállítása (SET üzemmód) Állítsa az üzemmód kapcsolót RUN-ra. RUN (gyári RUN beállítás) Engedje el a gombot, miután az oszlop kijelző megjelent. A teljesítményhangolás jelző világítani fog, a beállítás befejezése után. L D 3 s (gyári beállítá Fényérzékelési szint (standard) PTUN Kijelző változás meghatározott idő után. Teljesítmény hangolás célérték Fényérzékelési szint Oszlop kijelző A standard teljesítmény beállítások visszaállításához: 3 s Nyomja le együtt (Lásd a megjegyzést.) Az "OFF" kétszer villan fel. A teljesítményhangolás jelző kialszik, a standard beállítás visszaállása után. * Beállítási hibák Ha az oszlop kijelző megjelenése után, a következő jelentés jelenik meg, akkor beállítási hibával állunk szemben. PTUN PTUN PTUN Fényérzékelési szint Kijelző Hiba Magyarázat Over hiba Az aktuális érzékelési szint túl alacsony a teljesítmény hangolás célértékhez. Bottom hiba Az aktuális érzékelési szint túl magas a teljesítmény hangolás célértékhez. A teljesítmény nem hangolható. A teljesítmény, az érzékelési szint 500%-val növelhető. A teljesítményt a minimális szintre csökkentik. A teljesítmény, a fényérzékelési szint 4%-ra csökkenthető. Jegyzet: Nyomja le gombot, rögtön a gomb lenyomása után. 3. A küszöbérték kézi beállítása (RUN mód) A küszöbértékek kézzel is beállíthatók. A küszöbérték egy tanítóprogramozás után, kézzel finomítható. Állítsa az üzemmód kapcsolót RUN-ra. RUN (gyári RUN beállítás) Kétszer villog OVER Kétszer villog BOTM (standard) Csökkenti Megemeli a küszöbértéket a küszöbértéket * A kijelzett értékektől függetlenül, a jobb oldali kijelző a küszöbértéket jelzi, amint valamelyik gombot lenyomják. 13

14 4. Tanító programozás (SET mód) * Az erősítőegység, az alábbiakban ismertetett négy eljárást kínálja a tanító-programozás elvégzéséhez. Az alkalmazásaihoz válassza ki a legmegfelelőbb módszert. * Ha a jobboldali kijelzőn az OVER, LO, vagy a NEAR kiírások jelennek meg, akkor hibával kell számolni. Ebben az esetben a tanító-programozást teljes egészében meg kell ismételni A küszöbértéket a maximális érzékenységre kell állítani A küszöbértéket maximális érzékenységre lehet állítani. Ez a módszer ideális adó-vevős száloptikák esetében, ahol por, vagy más környezeti tényezők csak kis mértékben zavarhatják az érzékelést. Állítsa az üzemmód kapcsolót SET-re. SET A beállított küszöbérték kétszer felvillan. A beállítás befejezése után ismét visszaáll az előző kijelzés. FULL 4-2. Adó-vevős száloptikával ellátott erősítő 1-pontos tanító programozása céltárgy nélkül Ennek során a küszöbértéket az aktuális fényérzékelési szint alá, 6%-al alacsonyabb szintre állítják. Ez a módszer alkalmas az érzékelési szint igen kis eltéréseinek az érzékelésére, amelyek a nagyon kis, vagy áttetsző tárgyak esetében jelentkeznek. Fényérzékelési szint Mindkettő 3 s-ig 4-3. Tárgyreflexiós száloptikás erősítők 1-pontos tanító programozása céltárgy nélkül Ennek során a küszöbértéket az aktuális fényérzékelési szint fölé, 6%-al magasabb szintre állítják. Ez a módszer ideális tárgyreflexiós száloptikás erősítők esetében, ahol por, vagy más környezeti tényezők csak kis mértékben zavarhatják az érzékelést. Állítsa az üzemmód kapcsolót SET-re. SET Munkadarab nélkül: a következő " " jelenik meg a kijelzőn. A beállított küszöbérték kétszer felvillan. A beállítás befejezése után ismét visszaáll az előző kijelzés pontos tanító-programozás (céltárggyal és anélkül) Ezen eljárás során, az érzékelési szint meghatározása, céltárgy segítségével vagy anélkül történik, és a küszöbértéket a két mért szint között található értékre állítják. TECH ---- RFCH Egyik a kettő közül 1 s-ig Egyik a kettő közül 3 s-ig Állítsa az üzemmód kapcsolót SET-re. SET Állítsa az üzemmód kapcsolót SET-re. SET Munkadarab nélkül: Egyik a kettő közül 1 s-ig Munkadarab nélkül: Egyik a kettő közül 1 s-ig a következő " " jelenik meg a kijelzőn. TECH ---- Munkadarab a következő " " jelenik meg a kijelzőn. TECH ---- RUN RUN-ra Munkadarab nélkül: Egyik a kettő közül 1 s-ig A beállított küszöbérték kétszer felvillan. THRU A beállított küszöbérték kétszer felvillan. RFCH A beállítás befejezése után ismét visszaáll az előző kijelzés. A beállítás befejezése után ismét visszaáll az előző kijelzés. 14 Digitális üvegszálas érzékelő

15 5. A száloptikás erősítő működésének beállítása (SET üzemmód) * Az ábrák a különféle standard beállításokat mutatják. E3X-DA@-S Állítsa z üzemmód kapcsolót Tanítás: Lásd a Oldal Tanító programozás (SET mód). SET-re. SET Fényerősség és küszöbérték kijelző Átáll a kívánt funkcióra Érzékelés (Növelni az érzékelés sebességét, vagy pontosságát) Időzítő A Nagy sebességű mód Normál mód Nagy felbontású mód Megváltoztatja a beállításokat (Az időzítő funkció használatához) Időzítő funkció kikapcsolva -kapcsolási késleltetés időzítője -kapcsolási késleltetés időzítője Tűimpulzus Bekapcsolja az időzítő funkciót Időzítő funkció kikapcsolva Kijelző átállás Idő (A kijelzés megváltoztatásához) *1 Beállítási tartomány: 0-tól ms *1 A kijelzőt az alábbiakban leírtak szerint át kell kapcsolni. 1-től 20 ms 1-ms lépésekben 20-tól 200 ms 5-ms lépésekben 200 ms-tól 1 s-ig 100-ms lépésekben 1-től 5 s 1 s lépésekben gomb (A -gomb funkciójának megváltoztatása, működés közben) Teljesítmény hangolás végrehajtása Visszaállítás nullára Az aktuális fényérzékelési szint és a küszöbérték. Fényérzékelési szint Fényérzékelési szint % L-PE L-BT D-BT D-PE Érzékelés státus PEAK Rögzített távolság Az aktuális érzékelési szint mint százaléka a küszöbértéknek és a küszöbérték. Az aktuális érzékelési szint és a maximális érzékelési szint. Alaphelyzet. (Frissítés a kimenet állapotváltásakor). A legalacsonyabb érzékelési szint csúcspont, és a maximális érzékelési szint mélypont a legkisebb fényerősségváltozás bemutatásához. (Frissítés a kimenet állapotváltásakor). Oszlopdiagramm kijelző. Az érzékelési szint oszlopdiagrammként jelenik meg. Az oszlop a jobb oldali irányból növekszik. Az aktuális érzékelési szint és a maximális érzékelési szint. Teljesítmény hangolás célérték Vonatkozik a 2. teljesítmény hangolásra (RUN mód) a 19 oldalon. Beállítási tartomány: 100-tól ig (100-as lépésekben) Maximális teljesítmény Maximális fény intenzitás Csatorna Számlálás Az aktuális érzékelési szint és a csatorna. (csak az E3X-DA@RM-S) A számláló érték Kijelző orientáció (A kijelző orientációjának megváltoztatásához.) Normál kijelző Up/down fordított kijelző B 15

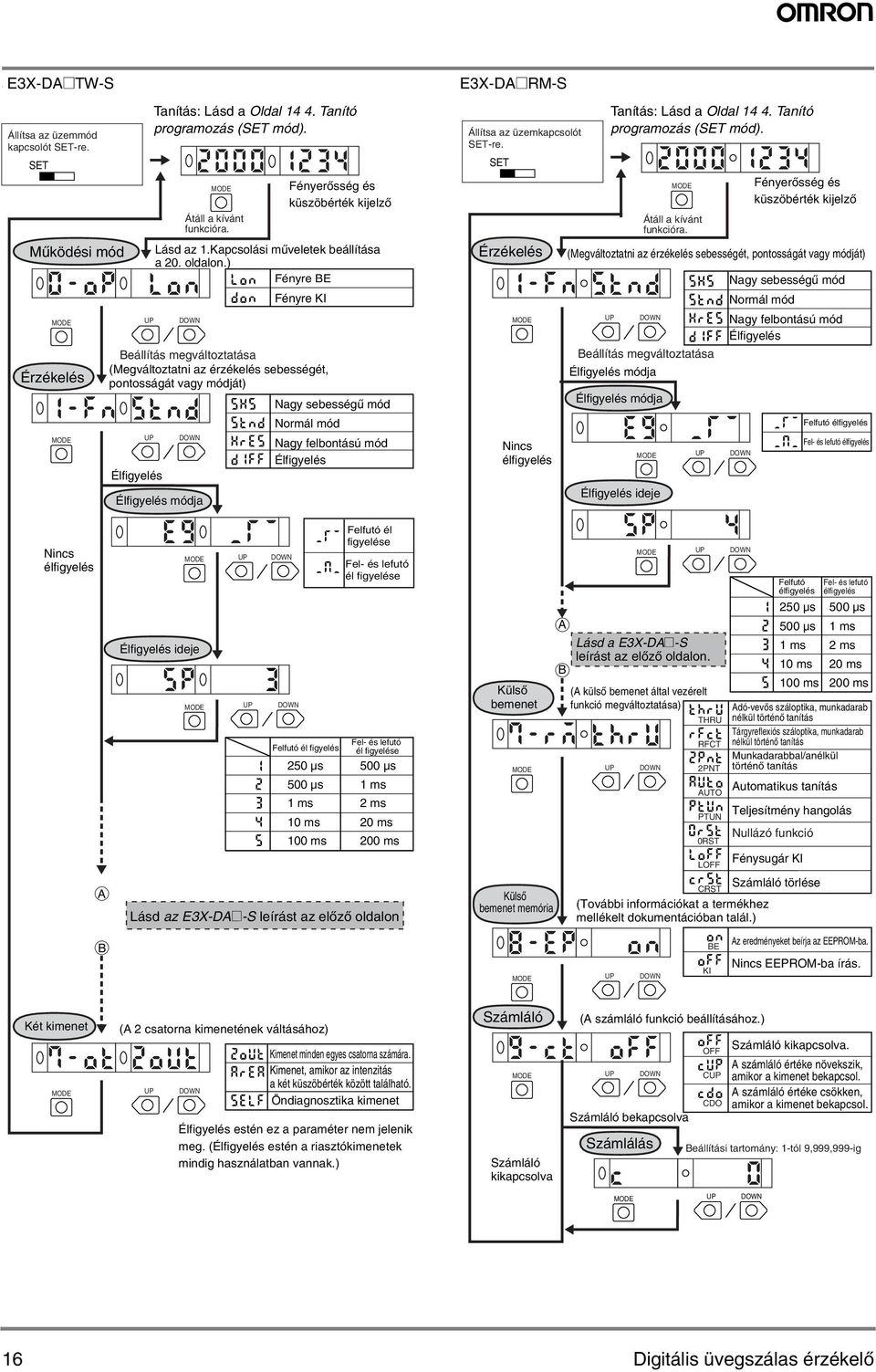

16 Állítsa az üzemmód kapcsolót SET-re. SET Működési mód Érzékelés Fényerősség és küszöbérték kijelző Átáll a kívánt funkcióra. Lásd az 1.Kapcsolási műveletek beállítása a 20. oldalon.) Fényre Fényre Beállítás megváltoztatása (Megváltoztatni az érzékelés sebességét, pontosságát vagy módját) Nagy sebességű mód Normál mód Élfigyelés Tanítás: Lásd a Oldal Tanító programozás (SET mód). Élfigyelés módja Nagy felbontású mód Élfigyelés Állítsa az üzemkapcsolót SET-re. SET Érzékelés Nincs élfigyelés Tanítás: Lásd a Oldal Tanító programozás (SET mód). Átáll a kívánt funkcióra. Fényerősség és küszöbérték kijelző (Megváltoztatni az érzékelés sebességét, pontosságát vagy módját) Beállítás megváltoztatása Élfigyelés módja Élfigyelés módja Élfigyelés ideje Nagy sebességű mód Normál mód Nagy felbontású mód Élfigyelés Felfutó élfigyelés Fel- és lefutó élfigyelés Nincs élfigyelés A Élfigyelés ideje Felfutó él figyelés 250 µs 500 µs 1 ms 10 ms 100 ms Felfutó él figyelése Fel- és lefutó él figyelése Fel- és lefutó él figyelése 500 µs 1 ms 2 ms 20 ms 200 ms Lásd az E3X-DA@-S leírást az előző oldalon Külső bemenet Külső bemenet memória A B Lásd a E3X-DA@-S leírást az előző oldalon. (A külső bemenet által vezérelt funkció megváltoztatása) THRU RFCT 2PNT AUTO PTUN 0RST LOFF Felfutó élfigyelés 250 µs 500 µs 1 ms 10 ms 100 ms Számláló törlése CRST (További információkat a termékhez mellékelt dokumentációban talál.) 500 µs 1 ms 2 ms 20 ms 200 ms Adó-vevős száloptika, munkadarab nélkül történő tanítás Tárgyreflexiós száloptika, munkadarab nélkül történő tanítás Munkadarabbal/anélkül történő tanítás Automatikus tanítás Teljesítmény hangolás Nullázó funkció Fénysugár Fel- és lefutó élfigyelés B Az eredményeket beírja az EEPROM-ba. Nincs EEPROM-ba írás. Két kimenet (A 2 csatorna kimenetének váltásához) Kimenet minden egyes csatorna számára. Kimenet, amikor az intenzitás a két küszöbérték között található. Öndiagnosztika kimenet Élfigyelés estén ez a paraméter nem jelenik meg. (Élfigyelés estén a riasztókimenetek mindig használatban vannak.) Számláló Számláló kikapcsolva (A számláló funkció beállításához.) Számláló bekapcsolva Számlálás OFF C CDO Számláló kikapcsolva. A számláló értéke növekszik, amikor a kimenet bekapcsol. A számláló értéke csökken, amikor a kimenet bekapcsol. Beállítási tartomány: 1-tól 9,999,999-ig 16 Digitális üvegszálas érzékelő

17 6. Hasznos funkciók 6-1. A digitális kijelző nullázása A kijelzett aktuális érzékelési szintet nullára lehet állítani. * Állítsa a gomb funkcióját 0rst-re. A gyári beállítás PTUN. Lásd a Oldal A száloptikás erősítő működésének beállítása (SET üzemmód). Állítsa az üzemmódkapcsolót RUN-ra. RUN 3 s Gyári beállítások Ismét 0-ra állítás: 3 s Visszatérés az aktuális fényérzékelési szint eredeti értékére: 3 s Nyomja le együtt (Lásd a megjegyzést.) 6-2. Billentyű zárolása Az összes billentyűvel végzett művelet letiltható. Állítsa az üzemmód kapcsolót RUN-ra. RUN Gyári beállítás Az "ON" kétszer felvillan és a gombok zárolása aktívvá válik. 3 s Nyomja le együtt (lásd a megjegyzést.) LOC ON A zárolás megszüntetéséhez: 3 s Nyomja le együtt (lásd a megjegyzést.) Az "OFF" kétszer felvillan és a gombok zárolása inaktívvá válik. LOC OFF * Ha megnyom egy gombot, miközben a gombok zároltak, a kijelzőn kétszer felvillan a "LOC", ezzel jelezve, a gombok letiltott állapotát. Jegyzet: Nyomja le gombot, rögtön a gomb lenyomása után A beállítások inicializálása A gyárilag beállított paraméter értékek a készülékbe visszaállíthatók. Állítsa az üzemmód kapcsolót SET-re. SET 3 s Nyomja le együtt (lásd a megjegyzést.) INIT YES? INIT NO? A beállítások iniciálva. A művelet megszakad. 17

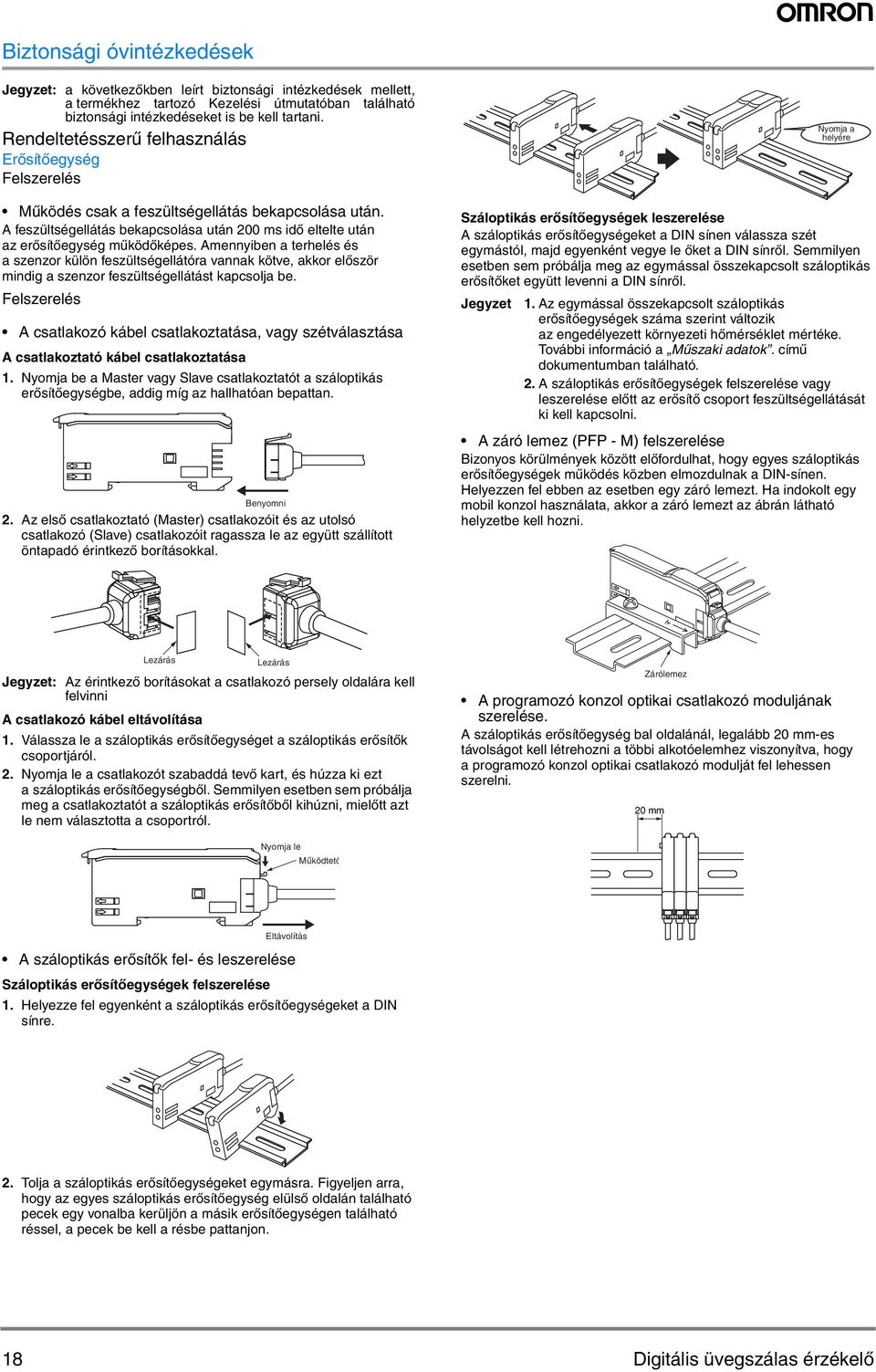

18 Biztonsági óvintézkedések Jegyzet: a következőkben leírt biztonsági intézkedések mellett, a termékhez tartozó Kezelési útmutatóban található biztonsági intézkedéseket is be kell tartani. Rendeltetésszerű felhasználás Erősítőegység Felszerelés Működés csak a feszültségellátás bekapcsolása után. A feszültségellátás bekapcsolása után 200 ms idő eltelte után az erősítőegység működőképes. Amennyiben a terhelés és a szenzor külön feszültségellátóra vannak kötve, akkor először mindig a szenzor feszültségellátást kapcsolja be. Felszerelés A csatlakozó kábel csatlakoztatása, vagy szétválasztása A csatlakoztató kábel csatlakoztatása 1. Nyomja be a Master vagy Slave csatlakoztatót a száloptikás erősítőegységbe, addig míg az hallhatóan bepattan. Benyomni 2. Az első csatlakoztató (Master) csatlakozóit és az utolsó csatlakozó (Slave) csatlakozóit ragassza le az együtt szállított öntapadó érintkező borításokkal. Nyomja a helyére Száloptikás erősítőegységek leszerelése A száloptikás erősítőegységeket a DIN sínen válassza szét egymástól, majd egyenként vegye le őket a DIN sínről. Semmilyen esetben sem próbálja meg az egymással összekapcsolt száloptikás erősítőket együtt levenni a DIN sínről. Jegyzet 1. Az egymással összekapcsolt száloptikás erősítőegységek száma szerint változik az engedélyezett környezeti hőmérséklet mértéke. További információ a Műszaki adatok. című dokumentumban található. 2. A száloptikás erősítőegységek felszerelése vagy leszerelése előtt az erősítő csoport feszültségellátását ki kell kapcsolni. A záró lemez (PFP - M) felszerelése Bizonyos körülmények között előfordulhat, hogy egyes száloptikás erősítőegységek működés közben elmozdulnak a DIN-sínen. Helyezzen fel ebben az esetben egy záró lemezt. Ha indokolt egy mobil konzol használata, akkor a záró lemezt az ábrán látható helyzetbe kell hozni. Lezárás Lezárás Jegyzet: Az érintkező borításokat a csatlakozó persely oldalára kell felvinni A csatlakozó kábel eltávolítása 1. Válassza le a száloptikás erősítőegységet a száloptikás erősítők csoportjáról. 2. Nyomja le a csatlakozót szabaddá tevő kart, és húzza ki ezt a száloptikás erősítőegységből. Semmilyen esetben sem próbálja meg a csatlakoztatót a száloptikás erősítőből kihúzni, mielőtt azt le nem választotta a csoportról. Zárólemez A programozó konzol optikai csatlakozó moduljának szerelése. A száloptikás erősítőegység bal oldalánál, legalább 20 mm-es távolságot kell létrehozni a többi alkotóelemhez viszonyítva, hogy a programozó konzol optikai csatlakozó modulját fel lehessen szerelni. 20 mm Nyomja le Működtető Eltávolítás A száloptikás erősítők fel- és leszerelése Száloptikás erősítőegységek felszerelése 1. Helyezze fel egyenként a száloptikás erősítőegységeket a DIN sínre. 2. Tolja a száloptikás erősítőegységeket egymásra. Figyeljen arra, hogy az egyes száloptikás erősítőegység elülső oldalán található pecek egy vonalba kerüljön a másik erősítőegységen található réssel, a pecek be kell a résbe pattanjon. 18 Digitális üvegszálas érzékelő

19 A száloptika csatlakoztatása Az E3X száloptikás erősítőegységet ellátták egy záró mechanizmussal, mely biztosítja annak problémamentes csatlakoztatását. A száloptikás erősítőegység csatlakoztatása, vagy szétválasztása során a következőképpen kell eljárni: 2. A száloptika leválasztása Nyissa ki a kezelőmező fedelet, és nyomja a záró emeltyűt felfele, ezután húzza ki a száloptikát az erősítőegységből. 1. Csatlakoztatás Nyissa ki a kezelőmező fedelet, vezesse be a száloptikát az erősítőegység oldalán megfelelően jelölt nyílásokba, és nyomja le a záró mechanizmus karját. Zárva Nem zárt Védőfedél Rögzítő mechanizmus karja Védőfedél Száloptika Száloptika Zárva Nem zárt Vezeték helye Jegyzet 1. A száloptikát csak nyitott mechanizmus mellett szabad az erősítőegységből kihúzni, mert ellenkező esetben fennáll a rongálódás veszélye. 2. A száloptika csatlakoztatása, illetve leválasztása csak 10 C és 40 C közötti hőmérsékleten történhet. Vékony száloptika E39-F9 adapterrel Száloptika egység 9 mm 13 mm 9 mm Nem rövidíthető száloptika (hüvellyel) A működésre vonatkozó információk A kölcsönös interferencia elleni védelem Más szenzorokról érkező fény, befolyásolhatja az érzékelési szintet. Ebben az esetben, a teljesítmény csökkentésével, vagy a küszöbérték növelésével csökkentse az érzékenységet, hogy biztosított legyen a stabil érzékelés. EEPROM-íráshiba Ha feszültségesés, vagy statikus elektromosság következtében az EEPROM írásba hiba kerül, akkor a beírást meg kell ismételni. ERR/EEP villog a kijelzőben. Optikai úton történő kommunikáció A száloptikás erősítőegységeket csoportosan is lehet használni. Az egymással összekapcsolt száloptikás erősítőegységeket az üzemelés során nem szabad szétválasztani. Egyéb óvintézkedések Kezelőmező fedél A kezelőmező fedélnek az üzemelés során zárva kell lennie. Programozó konzolok Az -sorozatú erősítőegységek működtetéséhez az E3X-MC11-S típusú programozó konzolját kell használni. Más programozó konzol (pl. E3X-MC11) nem használható. 9 mm 13 mm 19

20 Méretek (mm) Száloptikás erősítőegységek Száloptikás erősítőegységek kábellel E3X-DA11-S E3X-DA41-S E3X-DAG11-S E3X-DAG41-S E3X-DAB11-S E3X-DAB41-S E3X-DA11RM-S E3X-DA41RM-S E3X-DA11TW-S E3X-DA41TW-S Fő kijelző Kerek ( ): Teljesítmény hangolás működésbeállító Hosszúkás ( ): a 2 csatorna számára Alkijelző PVC-burkolatú, kör keresztmetszetű kábel Normál hossz: 2 m* *Kábel E3X-DA11-S/DA41-S/DAG11-S/ DAG41-S/DAB11-S/DAB41-S E3X-DA11TW-S/DA41TW-S/ DA11RM-S/DA41RM-S A4-átm. 3-eres (vezeték keresztmetszet: 0,2 mm 2, szigetelés átmérője: 1,1 mm) A4-átm. 4-eres (vezeték keresztmetszet: 0,2 mm 2, szigetelés átmérője: 1,1 mm) Felszerelt rögzítő elemmel 15,1 12,15 32,8 29,8 3,9x3 =11,7 3,25 3,9x3=11,7 A rögzítő elem használható tehát ezen az oldalon is. 10 4,3 70 Kettő, 2,s dia. 32 4,5 5,65 9,9 3,4 12,5 Kettő, M3 18,7 Kettő, 2,2 mm lyuk 28, ,8 44,3 3,4 4,4 Ablak, az optikai komunikációhoz Rögzítő elem (E39-L 143) SUS304 Rozsdamentes acél 16 Rögzítő furatok 28, Digitális üvegszálas érzékelő

21 Csatlakozós típusok E3X-DA6-S E3X-DA8-S E3X-DAG6-S E3X-DAG8-S E3X-DAB6-S E3X-DAB8-S E3X-DA6RM-S E3X-DA8RM-S E3X-DA6TW-S E3X-DA8TW-S Fő kijelző Kerek: ( )Teljesítmény hangolás működésbeállító Hosszúkás (0): a 2 csatorna számára Alkijelző Felszerelt rögzítő elemmel 15,1 12,15 32,8 29,8 3,9x3 =11,75 3,25 3,9x3=11,7 A*1 *1 A rögzítő elem használható tehát ezen az oldalon is. *2 kábel átmérő 4 mm átm. E3X-CN11 (3 vezeték) E3X-CN21 (4 vezeték) E3X-CN22 (2 vezeték) 2,6 mm átm. E3X-CN12 (1 vezeték) 10 4,3 70 8,1 Csatlakozó Kettő, 2,4 átm. Átm. A *2 32 4,5 5,65 9,9 3,4 12,95 28,1 18,7 44,3 Kettő, 3,2 mm lyuk 16 34,8 Ablak, az optikai kommunikációhoz Rögzítő elem (E39-L 143) SUS304 Rozsdamentes acél Kettő, M3 3,4 4,4 16 Rögzítő furatok 28,

22 Erősítőegység csatlakozó Master csatlakozó E3X-CN11 E3X-CN21 2, ,6 6,8 10, * 4 átm. 14,4 6 0,8 8,4 15,1 30 ±2 10 ±2 Slave csatlakozó *E3X-CN11: A4-átm. 3-eres PVC-burkolatú kör alakú kábel (vezeték keresztmetszet: 0,2 mm 2, szigetelés átmérője: 1,1 mm). E3X-CN21: A4-átm. 4-eres PVC-burkolatú kör alakú kábel (vezeték keresztmetszet: 0,2 mm 2, szigetelés átmérője: 1,1 mm) E3X-CN12 E3X-CN22 2, ,8 10,7 s 2,6 4 * E3X-CN12: 2.6 dia. E3X-CN22: 4 átm. 14, ,8 8,4 15,1 30 ± ±2 *E3X-CN12: A 2.6-átm. Egy eres, PVC-burkolatú kör alakú kábel (vezeték keresztmetszet: 0,2 mm 2, szigetelés átmérője: 1,1 mm). E3X-CN22: A4-átm. 2-eres PVC-burkolatú kör alakú kábel (vezeték keresztmetszet: 0,2 mm 2, szigetelés átmérője: 1,1 mm). 22 Digitális üvegszálas érzékelő

23 Programozó konzolok E3X-MC11-S Programozó konzol Programozó konzol L AC adapter dugasz Kommunikációs csatlakozó 22 Menü kijelző Optikai kommunikáció kapcsolatjelző 52,8 Csatorna kijelző Kommunikációs csatlakozó Érzékelő működés kijelző Fő kijelző Csatornaválasztó gombok gomb LEFT gomb gomb ENT gomb 136 Alkijelző RIGHT gomb ESC/PWR gomb 24,3 30,3 M5 golyós ütköztető (38,2) 13,1 31,8 16,3 13,2 28,8 Optikai kommunikáció helye 31,2 36,7 51,3 9,9 5,6 27,7 1,2 5,1 12,3 17,3 Elem töltöttségi szint jelző Működtető gombok 50 23
