1 Osztrák Építőmérnöki Intézet tagja S henkenst rasse T F OJOBécs/Ausztria i ina ilooib.or.at Európai Műszaki Értékelés Általános rész Az európai műszaki értékelést kiállító szerv ETA-11/ Österreichisches Institut für Bautechnik (OIB Ausztriai Építőmérnöki Intézet) Az építőipari termék kereskedelmi megnevezése Hilti Firestop Joint Spray CFS-SP WB Termékcsalád, amelyhez az építőipari termék tartozik Tűzgátló és tűzszigetelő termékek: Lineáris illesztés- és réstömítő anyagok Gyártó Gyártóüzem Hilti AG Feldkircherstrasse Schaan LIECHTENSTEIN Hilti 4a gyártóüzem Jelen európai műszaki értékelés tartalma: 13 oldal, az 1 4. melléklettel együtt, amelyek szerves részét képezik a dokumentumnak Jelen európai műszaki értékelést az 305/2011/EU rendelkezéssel összhangban, a következő alapján bocsátották ki: Útmutató a Tűzgátló és tűzszigetelő termékek Európai Műszaki Jóváhagyásához (ETAG 026), 3. rész: Lineáris hézag- és réstömítő anyagok, európai értékelő dokumentumként (EAD) használt augusztusi kiadás Jelen európai műszaki értékelés tartalma felülírja a következőt: és között érvényes ETA-11/0343 Európai Műszaki Jóváhagyás

2 A én kelt ETA-11/0343 európai műszaki értékelés 2. oldala, amely a és között érvényes ETA-11/0343 Európai Műszaki Jóváhagyás helyébe lép. A jelen európai műszaki értékelés kizárólag azokra a gyártókra vagy gyártói képviseletekre érvényesíthető, amelyek szerepelnek a jelen dokumentum 1. oldalán, illetve azokra a gyártóüzemekre, amelyeket jelen európai műszaki értékelés megnevez. A jelen európai műszaki értékelés más nyelvekre fordított változatainak meg kell felelniük az eredetileg kibocsátott dokumentum tartalmának, illetve meg kell jelölni, hogy fordításokról van szó. Ezen európai műszaki értékelés elektronikus úton történő továbbítás esetén is kizárólag teljes terjedelmében továbbítható. Az OIB írásos hozzájárulásával kivonatok is közölhetők. Amennyiben a teljes dokumentumnak csupán egy részlete kerül közlésre, azt azon fel kell tüntetni. Az OIB-nak jogában áll visszavonni ezt az európai műszaki értékelést, különösen, ha a Bizottság a 305/2011/EU rendelkezés 25. cikkének (3) bekezdése alapján erre vonatkozó tájékoztatást nyújt.

3 A én kelt ETA-11/0343 európai műszaki értékelés 3. oldala, amely a és között érvényes ETA-11/0343 Európai Műszaki Jóváhagyás helyébe lép. Különleges rendelkezések 1 A termék műszaki leírása A Hilti Firestop Joint Spray CFS-SP WB egy hártyát formáló bevonat, amely ásványgyapottal feltöltött merev födémlemezek és válaszfalak közötti tűzhatároló tömítés kialakítására használható. A homlokzati falpanelek esetében a bevonatot általában csak a felső oldalra viszik fel. A nagyon porózus illesztési széleket a jobb tapadás érdekében a Hilti Firestop Joint Spray CFS-SP WB vízzel hígított változatával kell kezelni. A tömítés különböző tájolás, illetve a hézagot/rést vagy a feltöltést alkotó építőanyagok szerinti kialakításának részleteiről, illetve a megfelelő besorolásokról az ETA 3. mellékletében olvashat. A Hilti Firestop Joint Spray CFS-SP WB termékről részletes információkat talál az ETA 2. mellékletében. A feltöltőanyagként használható megfelelő ásványgyapot műszaki adataival kapcsolatban olvassa el az ETA 2. mellékletének 2.2. pontját A beépítés folyamatát az ETA 4. melléklete mutatja be. A tervezett használat meghatározása a vonatkozó európai műszaki értékelésnek (ezután EAD) megfelelően Rendeltetés A Hilti Firestop Joint Spray CFS-SP WB lineáris hézag- és réstömítőként való használatra készült. A termék feladata, hogy tűzvédelmet biztosítson a válaszfalak és a merev födémlemezek közötti hézagban. A Hilti Firestop Joint Spray CFS-SP WB a következő építkezési elemek között használható: Építkezési elem Merev födémek Válaszfal Felépítés Beton Legalább 2400 kg/m 3 sűrűség Legalább 150 mm vastagság A merev födémnek rendelkeznie kell a megkövetelt tűzállóságra vonatkozó EN besorolással Acélváz (keresztgerenda, középoszlop) a mellvéd-falpanel és a váz közötti üreget ásványgyapot- vagy lamellás ásványgyapot táblákkal kell feltölteni (minimális sűrűség: 120 kg/in), hogy kialakuljon a hézag szegélye, a Hilti Firestop Joint Spray CFS-SP WB alapját képező keresztgerendával kapcsolatban lásd az ETA 3. mellékletének 3.2. pontját Használati kategória A Hilti Firestop Joint Spray CFS-SP WB terméket 0 C alatti hőmérsékleten, UV-fény mellett is lehet használni, az esőtől azonban védeni kell, így az ETAG részének szerint az Y 1 típusba sorolható. Mivel a termék megfelel az Y1 kategória követelményeinek, az Y 2, a Z 1 és a Z 2 követelményei is teljesülnek. 2.3 Üzemi élettartam A jelen európai műszaki értékelésben megfogalmazott kijelenések alapjául az a feltételezés szolgált, hogy a Hilti Firestop Joint Spray CFS-SP WB legalább 10 éves üzemi élettartammal bír, abban az esetben, ha betartják a gyártó által a csomagolásra, szállításra, tárolásra, beépítésre, használatra és javításra vonatkozó műszaki utasításokat.

4 A én kelt ETA-11/0343 európai műszaki értékelés 4. oldala, amely a és között érvényes ETA-11/0343 Európai Műszaki Jóváhagyás helyébe lép. A tervezett várható élettartamra vonatkozó adatokért sem a gyártó vagy a műszaki ellenőrzést végző hatóság nem vállal garanciát, ezek az adatok csupán arra szolgálnak, hogy a vásárló a tervezett felépítmény várható élettartamát figyelembe véve kiválaszthassa a számára megfelelő terméket. A termék valós üzemi élettartama normál használati feltételek mellett lényegesen hosszabb lehet, anélkül, hogy negatív hatást gyakorolna az építési munkálatok alapvető követelményeire Általános feltételezések A dokumentum megállapításai azt veszik alapul, hogy a határoló tömítést érintő károkat megfelelően kijavítják. Gyártás A jelen európai műszaki értékelés alapjául a termékre vonatkozóan az OIB-nek átadott, előzetesen elfogadott adatok/információk képezik, amelyek a vizsgált és értékelt termék jellemzését szolgálják. Amennyiben olyan módosítás történik a termékben vagy az előállítási folyamatban, amelynek következtében az átadott adatok/információk érvénytelenné válnak, a gyártó még a módosítások érvénybe léptetése előtt köteles értesíteni az OIB-et. Az OIB dönt arról, hogy a jelen ETA alapján a tervezett módosítások érintik-e az európai műszaki értékelést, és ebből kifolyólag a CE-jelzés érvényességét, és amennyiben igen, az OIB eldönti, hogy van-e szükség további értékelések elvégzésére, illetve az ETA módosítására. 2.6 Beépítés A terméket az európai műszaki értékelésben leírtak szerint kell beépíteni és használni.

5 A én kelt ETA-11/0343 európai műszaki értékelés 5. oldala, amely a és között érvényes ETA-11/0343 Európai Műszaki Jóváhagyás helyébe lép.

6 A én kelt ETA-11/0343 európai műszaki értékelés 6. oldala 3 A termék teljesítménye és az ennek ellenőrzésére használt módszerek Építkezésekre vonatkozó alapvető követelmények Alapvető jellemzők Ellenőrzési módszer Teljesítmény BWR 2 BWR 3 BWR 4 Tűzzel szembeni viselkedés EN :2010 Tűzállóság EN :2010 Légáteresztés (anyagtulajdonság) Vízáteresztés (anyagtulajdonság) Veszélyesanyag-tartalom és/vagy -kibocsátás Mechanikai ellenállás és stabilitás Nincs meghatározva ETAG 026-3, C függelék Az Európai Bizottság 67/548/EGK irányelve, és az 1272/2008/EK irányelv, valamint EOTA TR 034, októberi kiadás ETAG 026-3, pont Ellenállás ütéssel/ mozgatással szemben EOTA TR 001:2003 Adhézió ETAG 026-3, pont Tartósság EOTA TR 024:2009 Elmozdulási képesség ETAG 026-3, pont BWR 5 Léghangszigetelés EN ISO :2010 BWR 6 Termikus jellemzők Vízgőzáteresztés Nincs meghatározva Nincs meghatározva Az ETA Az ETA Az ETA A gyártó által kiadott megfelelőségi nyilatkozat Az ETA Az ETA Az ETA Az ETA Az ETA Az ETA Biztonság tűz esetén (BWR 2) Tűzzel szembeni viselkedés A Hilti Firestop Joint Spray CFS-SP WB értékelése az ETAG részének szerint, besorolása pedig az EN :2010 szerint történt. Összetevő Hilti Firestop Joint Spray CFS-SP WB Besorolás az EN :2010 szerint E

7 A én kelt ETA-11/0343 európai műszaki értékelés 7. oldala Tűzállóság A Hilti Firestop Joint Spray CFS-SP WB bevizsgálása az ETAG részének , illetve az EN :2007 szerint történt. A vizsgálati eredmények, illetve az EN :2007 szabványban leírt alkalmazási területek alapján a Hilti Firestop Joint Spray CFS-SP WB termék osztályozása az EN :2010 szerint történt (lásd az ETA 3. függelékét). A tűzvédelmi vizsgálat előtt egy ciklikus vizsgálatot is elvégeztünk (lásd ETAG 026-3), amelynek célja az volt, hogy teszteljük, hogy a tömítőrendszer milyen mértékben veszíti el tűzállóságát mozgás ( mechanikai öregedés ) hatására. A szeizmikus megjelölésű frekvenciát használtuk (percenként 30 ciklus és 500 váltás az illesztés minimális és a maximális szélessége között) ±25%-os amplitúdóval. A födémek és a válaszfalak megfelelő kialakításával kapcsolatban lásd az ETA 2.1. pontját. 3.2 Higiénia, egészség, környezet (BWR 3) Légáteresztés Nincs meghatározva Vízáteresztés A vízáteresztést az ETAG dokumentum C mellékletében leírt vizsgálati módszerrel tesztelték. A vizsgált minta ásványgyapotra 2 mm vastagságú rétegben felvitt Hilti Firestop Joint Spray CFS- SP WB (szárazfilm-vastagság) volt. Vizsgálati eredmények: Vízzáró 1000 mm nyomóvíz nagyságrendig Veszélyes anyagok felszabadulása A gyártó nyilatkozata szerint a Hilti Firestop Joint Spray CFS-SP WB nem tartalmaz a 67/548/EGK bizottsági irányelv, az 1272/2008/EK rendelet, valamint az EOTA TR októberi kiadása (európai műszaki értékelésekhez kiadott általános BWR 3 ellenőrzőlista Veszélyes anyagok) alapján nem tartalmaz veszélyes anyagokat a megengedett határértékeknél nagyobb mértékben. Erre vonatkozóan az ETA birtokosa írásban nyilatkozott. A jelen európai műszaki értékelésben felsorolt veszélyes anyagokkal kapcsolatos konkrét bekezdéseken túl esetleg más követelmények is vonatkozhatnak a termékekre (például átültetett európai uniós törvényhozás és országos törvények, rendeletek és közigazgatási rendelkezések). Az Építési termékekről szóló rendelet feltételeinek teljesítéséhez ezeknek az esetleg felmerülő további követelményeknek is meg kell felelni. Biztonság és hozzáférhetőség a használat során (BWR 4) Mechanikai ellenállás és stabilitás Az ETAG szerint a mechanikai ellenállás és stabilitás vizsgálatát az ütésekkel/elmozdulással szembeni ellenállás felmérése érdekében végzett tesztek lefedik (lásd az ETA pontját).

8 A én kelt ETA-11/0343 európai műszaki értékelés 8. oldala Ellenállás ütéssel/elmozdulással szemben Az ütésekkel/elmozdulással szembeni ellenállást az ETAG által lefektetett vizsgálati eljárás szerint mértük. A 200 mm-es maximális tömítési szélesség miatt az EOTA TR szerinti módszert (szilárdtest-behatás) kellett használni. A szilárdtest-behatásra vonatkozó vizsgálat során azt szimulálják, amikor egy tárgy véletlenül ráesik a tömítésre. Biztonságos használat: A termék sérülés nélkül kiállta a 10 Nm erősségű ütéstesztet. Használhatóság: A termék sérülés nélkül kiállta a 10 Nm erősségű ütéstesztet Adhézió Az adhéziót az ütésekkel/elmozdulással szembeni ellenállás felmérése érdekében végzett tesztek lefedik (lásd az ETA pontját) Tartósság A Hilti Firestop Joint Spray CFS-SP WB terméket az EOTA TR 024, 4.1 táblázata szerint vizsgálták az EOTA ETAG szerinti Y1 használati kategóriára vonatkozóan, és a fenti vizsgálat eredményei azt mutatták, hogy a termék alkalmas határoló tömítésekben való használatra -20 és 70 C között (Y1(-20/+70) C). A Hilti Firestop Joint Spray CFS-SP WB termékre akriltartalmú festékrendszerekkel rá lehet festeni. A kompatibilitási vizsgálatok szerint a Hilti Firestop Joint Spray CFS-SP WB nem gyakorol negatív hatást az acél- és alumíniumfelületekre Elmozdulási képesség A ±25%-os elmozdulási képességet egy kis léptékű elmozdulási vizsgálattal igazolták, amelyet az ETAG szerinti tűzvédelmi teszt előtt hajtottak végre. 3.4 Zajvédelem (BWR 5) Léghangszigetelés Az EN , EN ISO 140-1, EN , EN ISO , EN ISO , EN ISO és EN ISO szerinti zajcsökkentési vizsgálatokról készült jelentések mellékelve. A vizsgálatoknál speciális környezetet alakítottak ki, amely egy válaszfalnál elhelyezett határoló tömítés környezetét szimulálta. A léghangszigetelési vizsgálat eredményeit az alábbi táblázat tartalmazza. Illesztés Tömítés mélysége Bevonat Rw(C;Ctr) (db) Dn,e,w (db) 200 (mm) 200 Mindkét oldal 40 (-1;-5) a) 55 (0;-4) b) Felső oldal 37 (-1;-4) a) 52 (-1;-4) b) a) ahol S = 0,3 m2 b) ahol A0 = 10 m2

9 A én kelt ETA-11/0343 európai műszaki értékelés 9. oldala Energiatakarékosság és hőelnyelés (BWR 6) Hőtani jellemzők Nincs meghatározva Vízgőzáteresztés Nincs meghatározva. 3.6 Adott célnak való megfelelésre vonatkozó általános szempontok A Hilti Firestop Joint Spray CFS-SP WB összes alkotóeleme megfelel a használati kategória követelményeinek. A Hilti Firestop Joint Spray CFS-SP WB terméket ezért 0 C alatti hőmérsékleten, UV-fény mellett is lehet használni, az esőtől azonban védeni kell, így az ETAG részének szerint az Y 1 típusba sorolható. Mivel a termék megfelel az Y1 kategória követelményeinek, az Y 2, a Z 1 és a Z 2 követelményei is teljesülnek. 4 A teljesítmény állandóságának becslésére és ellenőrzésére használt rendszer (a továbbiakban: AVCP) a jogi háttérre való hivatkozással A Tanács 1999/454/EK1 döntése (amelyet a 2001/596/EK2 döntés módosított) értelmében a következő táblázatban szerepel(nek) a teljesítmény állandóságának becslésére és ellenőrzésére használt rendszer(ek) (lásd a 305/2011/EU rendelkezés V. mellékletét). Termék(ek) Tűzgátló és tűzszigetelő termékek Rendeltetés tűzszakasz-határoláshoz és/vagy tűz elleni védelemre Szint(ek) vagy osztály(ok) (tűzállóság) bármely 1 Rendszer a teljesítmény állandóságának becslésére és ellenőrzésére Ezenfelül a Tanács 1999/454/EK döntése (amelyet a 2001/596/EK döntés módosított) értelmében a következő táblázatban szerepel(nek) a teljesítmény állandóságának becslésére és ellenőrzésére használt rendszer(ek) a tűzzel szembeni viselkedésre vonatkozóan (3). Termék(ek) Tűzgátló és tűzszigetelő termékek Rendeltetés A tűzzel szembeni viselkedést szabályozó Szint(ek) vagy osztály(ok) (tűzzel szembeni viselkedés) Rendszer a teljesítmény állandóságána k becslésére és A1*, A2*, B*, C* 1 A1**, A2**, B**, C**, D, E 3 (A1 E)***, F 4 *Olyan termékek/anyagok, amelyeknél az előállítási folyamat egy jól elkülönítheti fázisa a tűzzel szembeni viselkedésre vonatkozó besorolás javulását okozza (például tűzálló anyag hozzáadása vagy az organikus anyagok korlátozása) ** A (*) lábjegyzet által nem érintett termékek/anyagok *** Olyan termékek/anyagok, amelyek tűzzel szembeni viselkedését nem kell vizsgálni (például a Tanács módosított 96/603/EK döntése alapján az A1 osztályba sorolt termékek/anyagok)

10 A én kelt ETA-11/0343 európai műszaki értékelés 10. oldala Az AVCP rendszer alkalmazásához szükséges műszaki adatok a kapcsolódó EAD dokumentációban foglaltak szerint Az AVCP alkalmazásához szükséges műszaki adatokat az értékelést végző szervnél (OIB) leadott ellenőrzési terv tartalmazza. Az illetékes szervnek ellenőrzés céljából legalább évente egyszer el kell látogatnia a gyártó telephelyére. Kibocsátásra került: Bécs, július 27. Kibocsátó: Österreichisches Institut für Bautechnik (OIB) Rainer Mikulits Vezérigazgató Az Európai Közösségek Hivatalos Lapja (L 178, , 52. old.) Az Európai Közösségek Hivatalos Lapja (L 209, , 33. old.)

11 A én kelt ETA-11/0343 európai műszaki értékelés 11. oldala 1. MELLÉKLET REFERENCIADOKUMENTUMOK és A RÖVIDÍTÉSEK JEGYZÉKE 1.1 A jelen ETA dokumentumban említett szabványok: EN Nem szerkezeti elemek tűzállósági vizsgálatai 4. rész: Válaszfalak Kialakítás EN Hőszigetelő termékek épületekhez. Gyári készítésű ásványgyapot (MW-) termékek. Műszaki előírások. EN Épületszerkezetek és építési termékek tűzvédelmi osztályozása. 1. rész: Osztályba sorolás a tűzveszélyességi vizsgálatok eredményeinek felhasználásával 2. rész: Osztályozás tűzálló képesség vizsgálati adatai alapján EN ISO Épületek és épületelemek hangszigetelésének vizsgálata. 1. rész: Kerülő utas hangátvitellel ellátott laboratóriumi mérőhelyiségekre vonatkozó követelmények EN EN ISO Akusztika. Épületek és épületelemek hangszigetelésének vizsgálata. 3. rész: Épületelemek léghangszigetelésének laboratóriumi vizsgálata 10. rész: Kis méretű épületelemek léghangszigetelésének laboratóriumi vizsgálata Akusztika. Épületelemek hangszigetelésének laboratóriumi vizsgálata. 1. rész: Sajátos termékekre vonatkozó alkalmazási szabályok 2. rész: A léghangszigetelés vizsgálata 5. rész Vizsgálóhelyiségekre és mérőberendezésekre vonatkozó követelmények EN ISO Akusztika. Épületek és épületelemek hangszigetelésének értékelése. 1. rész: Léghangszigetelés 1.2 Egyéb referenciadokumentumok: ETAG Lineáris hézag- és réstömítő anyagok, augusztusi kiadás EOTA TR 001 Panelek és panelegyüttesek ütésállóságának meghatározása 1.3 Ábrákon használt rövidítések: Rövidítés Jelentés Hilti Firestop Joint Spray CFS-SP WB Feltöltőanyag (ásványgyapot) a határoló tömítésben Ásványgyapot a keresztgerendák és a mellvédfalpanelek közötti üregben Merev födém Mellvédfalpanel A Hilti Firestop Joint Spray CFS-SP WB átfedő része Keresztgerenda A Hilti Firestop Joint Spray CFS-SP WB vastagsága A feltöltőanyag vastagsága A merev födém vastagsága/az illesztés mélysége Az illesztés szélessége

12 A én kelt ETA-11/0343 európai műszaki értékelés 12. oldala 2.1 Hilti Firestop Joint Spray CFS-SP WB 2. MELLÉKLET TERMÉKLEÍRÁS(OK) ÉS MŰSZAKI DOKUMENTUMOK A Hilti Firestop Joint Spray CFS-SP WB egy vízalapú, egykomponensű termék, amely jelentős részben kitöltőanyagokból és egy akrilalapú kötőanyagból áll. Többféle színben kapható. A Hilti Firestop Joint Spray CFS-SP WB 19 literes hordókban kapható. A termék részletes adatai az Identification/Product Specification relating to the European technical approval ETA-11/0343 Hilti Firestop Joint Spray CFS-SP WB (Az ETA-11/0343 európai műszaki engedéllyel kapcsolatos azonosítók/termékspecifikációk) című dokumentumban, amely jelen ETA nem nyilvános részét képezi. Az ellenőrzési tervet a Control Plan related to the European Technical Approval ETA-11/ Hilti Firestop Joint Spray CFS-SP WB (Az ETA-11/0343 európai műszaki engedéllyel kapcsolatos ellenőrzési terv) című dokumentum tartalmazza, amely jelen ETA nem nyilvános részét képezi. Műszaki dokumentumok: Műszaki adatlap a Hilti Firestop Joint Spray CFS-SP WB termékhez Biztonsági adatlap a Hilti Firestop Joint Spray CFS-SP WB termékhez az 1907/2006/EK 31. cikke szerint Ásványgyapot A Termarock 40 (gyártó: DEUTSCHE ROCKWOOL Mineralwoll GMBH & Co. OHG) vagy a magasabb térfogatsúlyú Termarock 40 termék is használható feltöltőanyagként a határoló tömítésben, amennyiben azt legalább 55% mértékben lehet tömöríteni. A tömörítés iránya A-A. Jellemzők Specifikáció Ásvány-/Kőgyapot EN Sűrűség 40 kg/m3 Szegély Alu szegély nélkül, egyéb szegély Gyúlékonysági osztály A1 (az EN szerint) Olvadáspont 1000 C

13 A én kelt ETA-11/0343 európai műszaki értékelés 13. oldala 3. MELLÉKLET A MEREV FÖDÉMEK ÉS A VÁLASZFALAK KÖZÖTTI, HILTI FIRESTOP JOINT SPRAY CFS-SP WB SEGÍTSÉGÉVEL KIALAKÍTOTT HATÁROLÓ TÖMÍTÉSEK TŰZÁLLÓSÁGI BESOROLÁSA 3.1 A merev födémek és a válaszfalak kialakítására vonatkozó jellemzők a) Merev födémek: A födém vastagsága (te1) legyen legalább 150 mm, készüljön betonból, sűrűsége legyen legalább 2400 kg/m3. b) Válaszfal: Acélváz (keresztgerenda T, középoszlop), a mellvédfalpanel (E2) és a váz által közrezárt üreg legyen megtöltve ásványgyapot- vagy lamellás ásványgyapot táblákkal, amelyek sűrűsége legyen legalább 120 kg/m3, ez alakítja ki a határoló illesztés szegélyét, a Hilti Joint Spray CFS-SP WB alapját képező keresztgerendával kapcsolatban lásd az ETA 3. mellékletét. 3.2 Határoló tömítés beépítésére vonatkozó adatok A Hilti Firestop Joint Spray CFS-SP WB terméket (A) ta = 3 5 mm-es nedvesfilmvastagságban kell felvinni, amely körülbelül 2 mm-es szárazfilm-vastagságot eredményez. A Hilti Firestop Joint Spray CFS-SP WB terméket (A) úgy kell felvinni, hogy legalább 15 mmes átfedő részen fedje a födémet és a válaszfalat (L1). Feltöltőanyagként a 2.2. mellékletben meghatározott ásványgyapotot (B1) kell használni. Ezt az ásványgyapotot legalább. 55% mértékben tömöríteni kell tb = 150 mm mélységig. A kötések közötti távolság legyen 1000 mm. Névleges illesztési szélesség (w): mm; elmozdulási képesség: max. ±25% Kialakítás részletes bemutatása:

14 A én kelt ETA-11/0343 európai műszaki értékelés 14. oldala 3.3 A határoló tömítés besorolása az ETA 3. mellékletének 3.2. alapján Az ETA 3. mellékletének 3.2. pontjában szereplő határoló tömítés, amelynek illesztési szélessége (w) 10 és 200 mm között van, és elmozdulási képessége max ±25% a következő besorolással rendelkezik: El90 (integritás és hőszigetelés) és E90 (integritás).

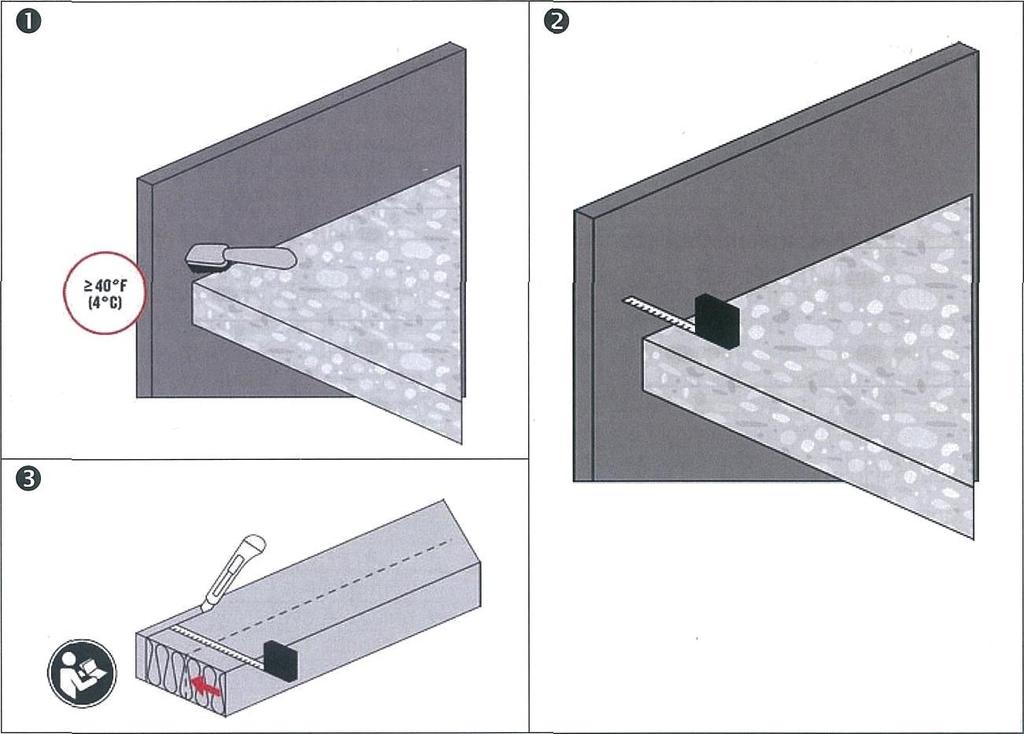

15 A én kelt ETA-11/0343 európai műszaki értékelés 12. oldala Az EOTA tagja 4. MELLÉKLET A HILTI FIRESTOP JOINT SPRAY CFS-SP WB BEÉPÍTÉSÉRE VONATKOZÓ UTASÍTÁSOK 4.1 Beépítési utasítások a Hilti Firestop Joint Spray CFS-SP WB termékhez A Hilti Firestop Joint Spray CFS-SP WB terméket a következők szerint kell beépíteni:

16 A én kelt ETA-11/0343 európai műszaki értékelés 13. oldala Az EOTA tagja
